MANUAL DE UTILIZARE MKAS 355 Fein

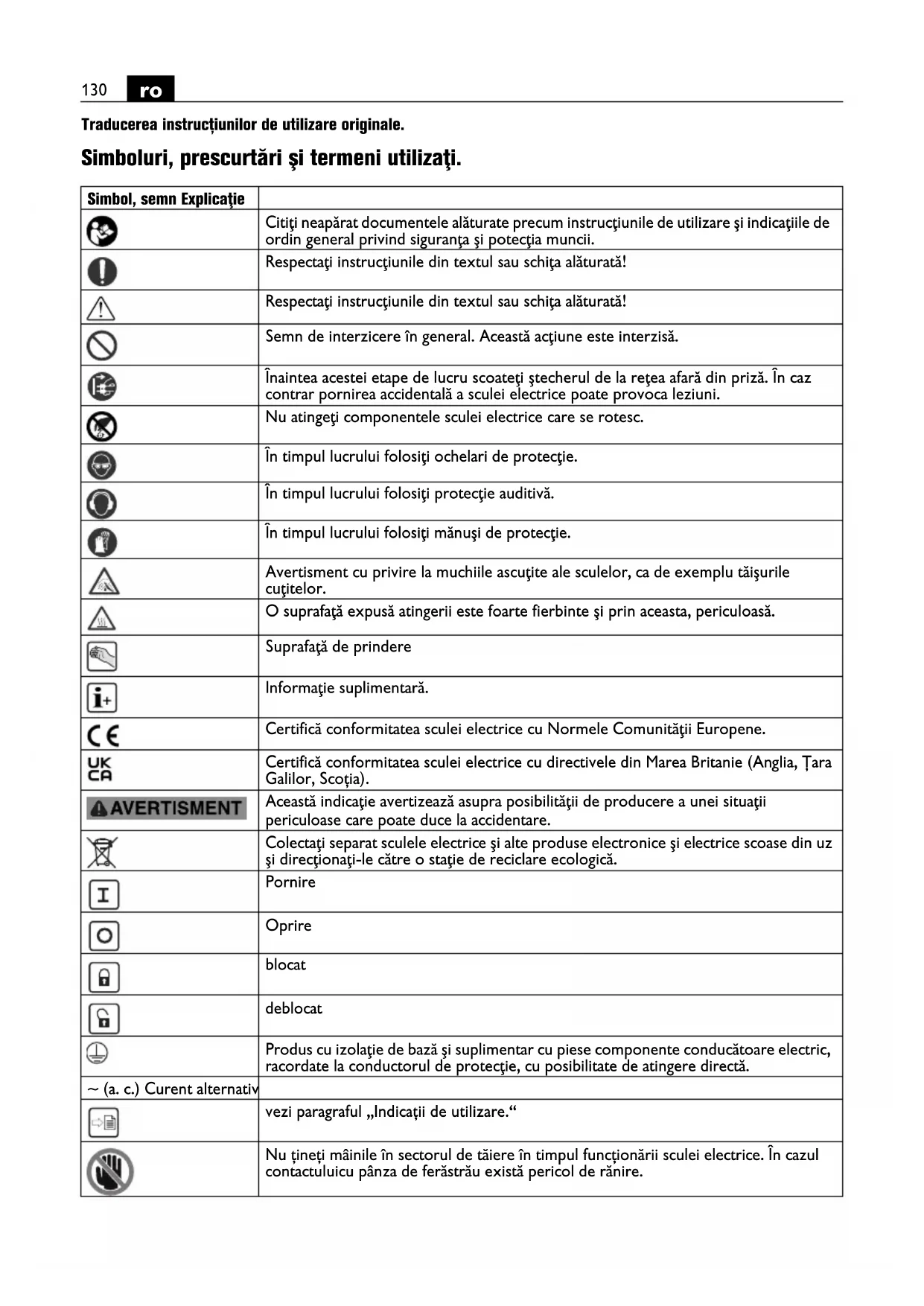

Traducerea instrucțiunilor de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Respectaţi instrucţiunile din textul sau schiţa alăturată! Respectaţi instrucţiunile din textul sau schiţa alăturată! Semn de interzicere în general. Această acţiune este interzisă. Înaintea acestei etape de lucru scoateţi ştecherul de la reţea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. Nu atingeţi componentele sculei electrice care se rotesc. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. În timpul lucrului folosiţi mănuşi de protecţie. Avertisment cu privire la muchiile ascuţite ale sculelor, ca de exemplu tăişurile cuţitelor. O suprafaţă expusă atingerii este foarte fierbinte şi prin aceasta, periculoasă. Suprafaţă de prindere Informaţie suplimentară. Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția). Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Pornire Oprire blocat deblocat Produs cu izolaţie de bază şi suplimentar cu piese componente conducătoare electric, racordate la conductorul de protecţie, cu posibilitate de atingere directă. ~ (a. c.) Curent alternativ vezi paragraful „Indicații de utilizare.“ Nu țineți mâinile în sectorul de tăiere în timpul funcționării sculei electrice. În cazul contactuluicu pânza de ferăstrău există pericol de rănire.131

Nu țineți mâinile în sectorul de tăiere în timpul funcționării sculei electrice. În cazul contactuluicu pânza de ferăstrău există pericol de rănire. Valabil numai pentru China: Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani. Gresare Întrerupătorul de protecție (*) PRCD este pornit, lampa de control este aprinsă. Întrerupătorul de protecție (*) PRCD este oprit, lampa de control este stinsă. (*) Este posibil ca întrerupătorul pentru protecţia persoanelor (PRCD) să fie deja disponibil în țara de punere în circulație, ca urmare a normelor naționale de protecția muncii sau a unor reglementări legale în vigoare. (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne Simbol, semn Explicaţie RESET TEST Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie

, rpm, r/min rot/min Turațe măsurată de mers în gol

W W Putere în sarcină U V V Tensiune de măsurare f Hz Hz Frecvenţă M... mm mm Dimensiune, filet metric Ø mm mm Diametrul unei piese rotunde mm mm Diametrul pânzei de ferăstrău mm mm Diametrul orificiului pânzei de ferăstrău mm mm Lățime maximă dinți B: distanța dintre două planuri paralele care ating laturile opuse a cel puțin trei vârfuri ale dinților de ferăstrău mm mm Lățime maximă fălci de prindere kg kg Greutate conform EPTA-Procedure 01

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. B132

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: Ferăstrău circular staționar transpotabil pentru utilizare împreună cu accesorii admise de FEIN în mediu protejat la intemperii pentru executarea de tăieri longitudinale și transversale în materiale metalice: – cu tăiere în linie dreaptă și – unghi de înclinare în plan orizontal de până la 45° și – fără a se utiliza apă. Într-un mediu cu interferențe este posibilă diminuarea calității funcționării, ca întreruperea temporară a funcționării, reducerea temporară a funcționării sau a comportmentului de funcționare conform destinației, pentru eliminarea cărora este necesară intervenția operatorului. Această sculă electrică este concepută şi pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerinţele standardului ISO 8528, clasa de execuţie G2. Se consideră că cerinţele standardului nu sunt respectate în special în cazul în care aşa numitul coeficient al distorsiunilor de neliniaritate depăşeşte 10 %. În caz de dubiu informaţi-vă cu privire la generatorul pe care îl utilizaţi. Respectați instrucțiunile de folosire și dispozițiile naționale pentru instalarea și exploatarea generatorului de curent alternativ. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Acest ferăstrău circular staționar transportabil este prevăzut pentru tăierea materialelor metalice ca baghete, bare, șuruburi etc. și nu aveți voie să-l folosiți la tăierea lemnului. Nu este permisă prelucrarea lemnului. Fixați piesa de lucru pe cât posibil cu menghine. În cazul în care fixați piesa de lucru cu mâna, trebuie să țineți mâna întotdeauna la cel puțin 100 mm distanță de ambele fețe ale pânzei de ferăstrău. Nu folosiți acest ferăstrău pentru tăierea pieselor de lucru care sunt prea mici pentru a putea fi fixate cu menghine sau ținute cu mâna. Dacă vă țineți mâna prea aproape de pânza de ferăstrău, există risc crescut de rănire prin contactul cu pânza de ferăstrău. Piesa de lucru trebuie să fie imobilizată fie prin fixare cu menghine, fie prin apăsare pe limitator și pe masă. Nu împingeți piesa de lucru spre pânza de ferăstrău și nu tăiați niciodată cu mâna liberă. Piesele de lucru nefixate sau care se mișcă ar putea fi proiectate afară cu viteză mare și provoca răniri. Nu puneți niciodată mâinile încrucișate deasupra liniei de tăiere preconizate, nici în fața și nici în spatelele pânzei de ferăstrău. Sprijinirea piesei de lucru cu mâinile încrucișate, adică susținerea cu mâna stângă a piesei de lucu în dreapta, lângă pânza de ferăstrău sau invers este foarte periculoasă. Nu atingeți partea posterioară a limitatorului în timpul rotirii pânzei de ferstrău. Mențineți o distanță de siguranță de cel puțin 100 mm între mână și pânza de ferăstrău care se rotește (valabil pentru ambele laturi ale pânzei de ferăstrău, de ex. la îndepărtarea deșeurilor metalice). Este posibil să nu puteți aprecia corect apropierea mâinii de pânza de ferăstrău care se rotește și să vă răniți grav. Controlați piesa de lucru înainte de tăiere. Dacă aceasta este îndoită sau deformată, fixați-o pe limitator cu latura îndoită spre exterior. Asigurați-vă întotdeauna că nu există spațiu gol de-a lungul liniei de tăiere intre piesa de lucru, limitator și masă. Piesele de lucru îndoite sau deformate se pot răsuci sau deplasa și cauza blocarea pânzei de ferăstrău în timpul tăierii. Piesa de lucru nu trebuie să conțină cuie sau corpuri străine. Folosiți ferăstrăul numai după ce ați curățat masa de unelte, deșeuri metalice etc.; numai piesa de lucru trebuie să se afle pe masă. Deșeurile mici, bucățile de metal libere sau alte obiecte care vin în contact cu pânza de ferăstrău care se rotește pot fi azvârlite cu viteză mare. Tăiați numai o singură piesă de lucru o dată. Mai multe piese de lucru suprapuse nu pot fi prinse sau fixate corespunzător și pot provoca blocarea pânzei de ferăstrău sau pot aluneca în timpul tăierii. Înainte de utilizare asigurați-vă că ferăstrăul circular staționar este așezat pe o suprafață de lucru plană, tare. O suprafață de lucru plană și tare reduce pericolul ca ferăstrăul circular staționar să devină instabil. Planificați-vă munca. Aveți grijă să ajustați corect limitatorul reglabil în cazul fiecărui unghi de înclinare și să sprijiniți piesa de lucru fără ca aceasta să intre în contact cu pânza de ferăstrău sau apărătoarea de protecție. Simulați o mișcare completă de tăiere cu pânza de ferăstrău, fără a porni motorul și fără a așeza piesa de lucru pe masă, pentru a vă asigura că nu vor exista obstacole sau pericolul de a se tăia limitatorul. În cazul pieselor de lucru mai late sau mai lungi decât blatul mesei, asigurați un sprijin corespinzător. de ex. prin prelungiri ale mesei sau capre de ferăstrău. Piesele de lucru mai late sau mai lungi decât masa ferăstrăului circular staționar se pot răsturna dacă nu sunt bine sprijinite. Dacă o bucată tăiată de metal sau piesa de lucru se răstoarnă, apărătoarea inferioară se poate ridica133

sau poate fi azvârlită necontrolat de pe pânza de ferăstrău. Nu recurgeți la alte persoane ca înlocuitori pentru prelungirea mesei sau pentru sprijin suplimentar. O sprijinire instabilă a piesei de lucru poate duce la blocarea pânzei de ferăstrău. De asemenea piesa de lucru se poate deplasa în timpul tăierii și vă poate trage pe dumneavoastră și pe ajutorul dumneavoastră spre pânza de ferăstrău care se rotește. Bucata tăiată nu trebuie apăsată în pânza de ferăstrău care se rotește. Dacă este puțin loc, de ex. în cazul folosirii limitatoarelor longitudinale, bucata tăiată se poate împăna cu pânza de ferăstrău și poate fi azvârlită cu forță Folosiți întotdeauna o menghină sau un dispozitiv adecvat pentru sprijinirea corectă a materialelor rotunde precum barele sau țevile. Barele tind să se rostogolească în timpul tăierii determinând pânza de ferăstrău să muște puternic atrăgând dedesubt piesa de lucu împreună cu mâna dumneavoastră. Lăsați pânza de ferăstrău să atingă turația maximă înainte de a tăia piesa de lucru. Astfel scade riscul ca piesa de lucru să fie azvârlită. Dacă piesa de lucru se înțepenește sau pânza se blochează, deconectați ferăstrăul circular staționar. Așteptați până toate piesele mobile se opresc din mișcare, scoateți ștecherul din priză și/sau extrageți acumulatorul. Îndepărtați apoi materialul blocat. În cazul în care vețI continua să tăiați cu un astfel de blocaj, se poate ajunge la pierderea controlului sau defectarea ferăstrăului circular staționar. După finalizarea tăierii eliberați întrerupătorul, țineți capul de tăiere în poziția de jos și așteptați ca pânza de ferăstrău să se oprească înainte de a îndepărta bucata tăiată. Este periculos să țineți mâna în apropierea pânzei de ferăstrău care se mai rotește încă din inerție. Țineți bine mânerul când executați o tăiere incompletă sau când eliberați întrerupătorul, înainte ca, capul de tăiere să fi ajuns în poziția de jos. Prin frânarea ferăstrăului, capul de tăiere poate fi tras brusc în jos, ceea ce duce la risc de rănire. Cauzele și evitarea unui recul Reculul este o reacție bruscă în urma agățării, blocării sau orientării greșite a pânzei de ferăstrău, care face ca ferăstrăul necontrolat să se ridice și să se deplaseze afară din piesa de lucru, în direcția operatorului. Dacă pânza de ferăstrău se agață sau se înțepenește în tăietură, ea se blochează, iar momentul de reacție al motorului face ca scula electrică să fie împinsă rapid înapoi, în direcția operatorului. Dacă pânza de ferăstrău este răsucită sau înclinată greșit în tăietură, dinții marginii posterioare a pânzei de ferăstrău se pot agăța în în suprafața piesei de lucru, determinând pânza de ferăstrău să iasă afară din fanta de tăiere și ferăstrăul să sară înapoi, în direcția operatorului. Reculul este consecința utilizării greșite sau defectuoase a ferăstrăului și poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare. Prindeți ferm mânerul și aduceți-vă brațele într-o poziție în care să poată contracara un recul. Poziționați-vă corpul la stânga sau la dreapta față de pânza de ferăstrău și nu coliniar cu aceasta. În caz de recul ferăstrăul poate sări înapoi, totuși, operatorul poate stăpâni forțele de recul dacă se iau măsuri preventive adecvate. Dacă pânza de ferăstrău se blochează sau tăierea este întreruptă dintr-un alt motiv, eliberați întrerupătorul și țineți nemișcat ferăstrăul în material până când pânza de ferăstrău se oprește complet. Nu încercați niciodată să scoateți ferăstrăul sau pânza de ferăstrău din material cât timp pânza de ferăstrău se mai mișcă, în caz contrar putându-se produce un recul. Verificați cauza blocării și adoptați măsuri de remediere pentru a înlătura cauza blocării pânzei de ferăstrău. Dacă doriți să reporniți un ferăstrău aflat ăn piesa de lucru, centrați pânza de ferăstrău în fanta de tăiere și verificați dacă dinții de ferăstrău nu sunt agățați în piesa de lucru. Dacă pânza de ferăstrău se blochează, la repornirea ferăstrăului acesta poate sări în sus sau ricoșa afară din piesa de lucru. Sprijiniți piesele de lucru lungi pentru a reduce riscul de recul cauzat de blocarea pânzei de ferăstrău. Piesele de lucu mari se pot îndoi sub propria greutate. Piesele de lucru trebuie sprijinite pe ambele părți, atât în apropierea fantei de tăiere cât și pe margine. Nu folosiți pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău tocite sau montate necorespunzător provoacă, din cauza fantei de tăiere prea înguste, o frecare sporită, blocarea pânzei de ferăstrău și recul. Pârghiile de blocare pentru adâncimea de tăiere a pânzei de ferâstrău și unghiul de înclinare în plan vertical trebuie bine strânse și asigurate înainte de efectuarea tăierii. Modificarea reglajului pânzei de ferăstrău în timpul tăierii poate duce la blocarea acesteia și la recul. Nu folosiţi accesorii care nu sunt prevăzute şi recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură. Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Aveţi grijă ca celelalte persoane să păstreze o distanţă sigură faţă de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura134

necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. Curăţaţi regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice. Nu folosiţi scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale. Nu folosiţi accesorii care necesită agenţi de răcire lichizi. Folosirea apei sau a altor agenţi de răcire lichizi poate duce la electrocutare. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Înaintea punerii în funcţiune verificaţi dacă cablul de alimentare şi ştecherul nu sunt deteriorate. Folosiți întotdeauna scula electrică împreună cu un întrerupător PRCD de protecție a persoanelor (*). Înainte de a începe lucrul, verificați întotdeauna dacă întrerupătorul PRCD de protecție a persoanelor (*) funcționează corespunzător (vezi pagina 135). Alte instrucţiuni de siguranţă În timpul lucrului folosiţi protecţie auditivă. Folosiţi o instalaţie de aspirare staţionară, suflaţi frecvent fantele de ventilaţie şi legaţi în serie un întrerupător automat cu protecţie diferenţială (FI). În condiţii de lucru extrem de dificile, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Nu prelucraţi materiale care conţin magneziu. Există pericol de incendiu. Nu prelucraţi CFK (material pastic armat cu fibre carbon) şi nici materiale care conţin azbest. Acestea sunt considerate a fi cancerigene. Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru. Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Manipularea pulberilor periculoase În timpul operaţiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest şi materiale care conţin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicaţi provenind din materiale de construcţii din piatră, solvenţi, agenţi de protecţie a lemnului, vopsele antifouling pentru cisterne, pot provoca reacţii alergice şi/sau afecţiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiţi o instalaţie de aspirare adecvată tipului de praf degajat precum şi echipamente personale de protecţie şi asiguraţi o bună ventilare a locului de muncă. Nu permiteţi prelucrarea materialelor care conţin azbest decât de către personal corespunzător calificat. În condiţii nefavorabile, praful de lemn şi de metale uşoare, amestecurile fierbinţi de praf de şlefuire şi substanţe chimice se pot autoaprinde sau provoca explozii. Împiedicaţi zborul scânteilor în direcţia recipientului colector de praf precum şi încălzirea excesivă a sculei electrice şi a materialului şlefuit, goliţi din timp recipientul colector de praf, respectaţi instrucţiunile de prelucrare ale producătorului materialului respectv cât şi prescripţiile în vigoare în ţara dumneavoastră cu privire la materialele de prelucrat. Instrucţiuni de utilizare. Conduceți scula electrică spre piesa de lucru numai după ce ați pornit-o. În caz contrar piesa de lucru și accesoriile se pot deteriora. Executați întotdeauna o tăiere de probă deoarece scala unghiurilor de înclinare prezintă o toleranță. Eventual ar putea fi necesară o reajustare. Tăiați numai o singură piesă de lucru o dată. Mai multe piese de lucru suprapuse nu pot fi prinse sau fixate corespunzător și pot provoca blocarea pânzei de ferăstrău sau pot aluneca în timpul tăierii. Pericol de rănire din cauza așchiilor. Feriți-vă întotdeauna de așchii mâinile, îmbrăcămintea etc. Nu încercați să îndepărtați accesoriul cât timp el se mai rotește încă. Aceasta poate cauza răniri grave. Pericol de arsuri. Accesoriul se poate înfierbânta în timpul utilizării. Înainte de a-l schimba, lăsați accesoriul să se răcească. Montare pe suprafața de lucru (vezi pagina 4) Montați scula electrică cu șuruburi adecvate pe suprafața de lucru.135

Reglarea limitatorului de adâncime (vezi pagina 6) Dacă limitatorul de adâncime este reglat la o valoare prea mică, există pericolul de a tăia în cutia colectoare de așchii sau în masa de ferăstrău. Nu reglați limitatorul de adâncime la o valoare prea mică. Menghină (vezi pagina 9) Menghina poate fi fixată în două poziții. Pentru a modifica poziția menghinei, slăbiți șuruburile aferernte, ridicați menghina și scoateți-o din găurile respective și repoziționați-o. Fixați-o din nou cu cele două șuruburi. Pornire lină electronică Dispozitivul electronic de pornire lină limitează cuplul motor în momentul pornirii lși crește durata de viață a mororului. Direcția de rotație a pânzei de ferăstrău La montarea pânzei de ferăstrău aveți grijă ca direcția de tăiere a dinților (direcția săgeții de pe pânza de ferăstrău) să coincidă cu direcția săgeții de pe apărătoare. Turația pânzei de ferăstrău Turația pânzei de ferăstrău trebuie să fie cel puțin egală cu turația nominală a sculei electrice. Blocarea axului (vezi paginile 12/15) Înainte de a porni scula electrică și după schimbarea pânzei de ferăstrău asigurați-vă că axul nu este blocat. Schimbarea periilor de cărbune Periile de cărbune pot fi schimbate numai la atelierul service. Domeniu de prindere 165 mm (vezi pagina 9) Dimensiuni admise pentru piesa de lucru la unghiul de înclinare de 0° Dimensiuni admise pentru piesa de lucru la unghiul de înclinare de 45° Domeniu de prindere 185 mm (vezi pagina 9) Dimensiuni admise pentru piesa de lucru la unghiul de înclinare de 0° Întrerupător de protecție a persoanelor (*) PRCD (vezi pagina 11) Întrerupătorul de protecție PRCD este conceput special pentru a vă proteja. Nu utilizați întrerupătorul de protecție pentru pornirea și oprirea produsului. Dacă întrerupătorul de protecție este deteriorat, de ex. în urma contactului cu apa, nu continuați să îl utilizați. Întrerupătorul de protecție este indispensabil, el servește protejării operatorului de electrocutări. Când nu există defecțiuni, este aprinsă lampa de control de pe întrerupătorul de protecție. Înainte de a începe lucrul, verificați buna funcționare a întrerupătorului de protecție:

1. Introduceți ștecherul întrerupătorului de protecție în

2. Apăsați butonul RESET. Lampa de control de pe

întrerupătorul de protecție este aprinsă.

3. Scoateți fișa din priză. Lampa de control de pe

întrerupătorul de protecție se stinge.

4. Repetați pașii 1 și 2.

5. Apăsați butonul TEST. Lampa de control de pe

întrerupătorul de protecție se stinge. Dacă lampa de control rămâne aprinsă, nu puneți produsul în funcțiune. În acest caz, contactați serviciul de asistență al FEIN, la adresa www.fein.com.

6. Apăsați butonul RESET. Dacă lampa de control este

aprinsă, este permisă pornirea produsului. Lubrifierea sculei electrice Pentru a prelungi durata de viață a sculei electrice, ungeți cu ulei următoarele locuri (vezi și pagina 16): – Piesă care se rotește a arborelui – Piesă care se rotește a menghinei – Cale de alunecare a menghinei Forma piesei de lucru Diametru mm Ø 100 Înălțime x lățime mm 120 x 120 Înălțime x lățime mm 120 x 165 Forma piesei de lucru Diametru mm Ø 90 Înălțime x lățime mm 90 x 90 Înălțime x lățime mm 90 x 100 Forma piesei de lucru Diametru mm Ø 100 Înălțime x lățime mm 100 x 100 Înălțime x lățime mm 100 x 185136

Transport (vezi pagina 4) Pentru transport agățați lanțul și transportați scula electrică ținând-o de mânerul de transport. Întreţinere şi asistenţă service post- vânzări. În condiţii de lucru extrem de grele, în timpul prelucrării metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Suflaţi frecvent prin fantele de ventilaţie aer comprimat uscat, fără ulei, în interiorul sculei electrice. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către reprezentantul acestuia. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Folosiţi numai piese de schimb originale. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: Accesorii de lucru Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Declarația CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea. Declarația UKCA este valabilă numai pentru piața britanică (Anglia, Țara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea. Documentaţie tehnică la: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică.137
