NAUDOJIMO INSTRUKCIJA MKAS 355 Fein

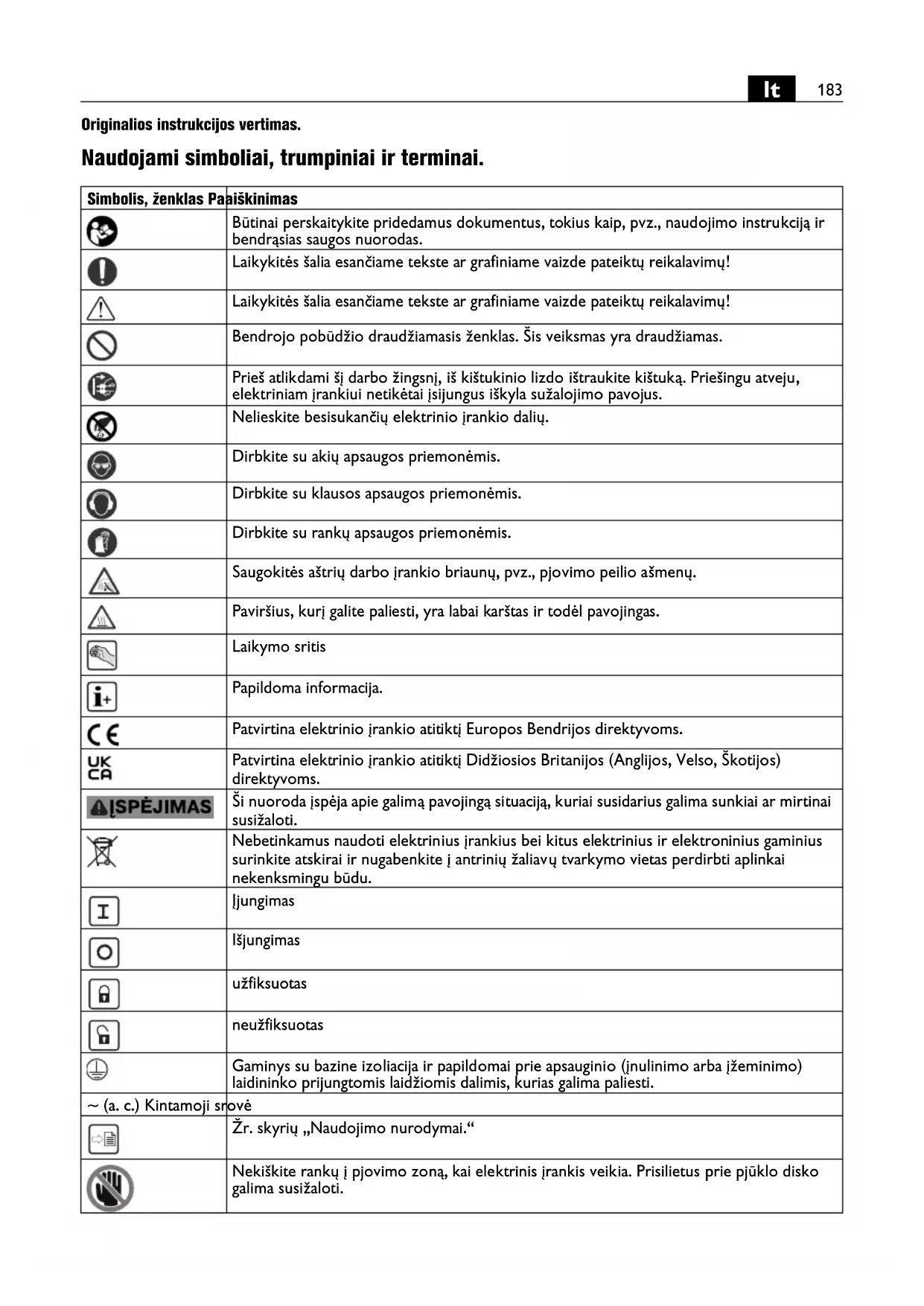

Originalios instrukcijos vertimas. Naudojami simboliai, trumpiniai ir terminai. Simbolis, ženklas Paaiškinimas Būtinai perskaitykite pridedamus dokumentus, tokius kaip, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. Nelieskite besisukančių elektrinio įrankio dalių. Dirbkite su akių apsaugos priemonėmis. Dirbkite su klausos apsaugos priemonėmis. Dirbkite su rankų apsaugos priemonėmis. Saugokitės aštrių darbo įrankio briaunų, pvz., pjovimo peilio ašmenų. Paviršius, kurį galite paliesti, yra labai karštas ir todėl pavojingas. Laikymo sritis Papildoma informacija. Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliav ų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. Įjungimas Išjungimas užfiksuotas neužfiksuotas Gaminys su bazine izoliacija ir papildomai prie apsauginio (įnulinimo arba įžeminimo) laidininko prijungtomis laidžiomis dalimis, kurias galima paliesti. ~ (a. c.) Kintamoji srovė Žr. skyrių „Naudojimo nurodymai.“ Nekiškite rankų į pjovimo zoną, kai elektrinis įrankis veikia. Prisilietus prie pjūklo disko galima susižaloti.184

Nekiškite rankų į pjovimo zoną, kai elektrinis įrankis veikia. Prisilietus prie pjūklo disko galima susižaloti. Netaikoma Kinijai: Aplinkos apsaugos trukmė įprastai naudojant gaminį yra 10 metų. Sutepti alyva Asmens apsaugos jungiklis (*) PRCD įjungtas, indikatorius yra aktyvus. Asmens apsaugos jungiklis (*) PRCD išjungtas, indikatorius yra neaktyvus. (*) Asmens apsaugos jungiklis (nešiojamasis liekamosios srovės įtaisas PRCD) gali būti dėl nacionalinių, gaminio pateikimo į rinką šalyje taikomų darbuotojų sveikatos ir saugos arba įstatymų nuostatų. (**) gali būti skaičiai arba raidės (Ax – Zx) Ženklinimas vidinėms reikmėms Simbolis, ženklas Paaiškinimas RESET TEST Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas

, rpm, r/min /min Apskaičiuotasis tuščiosios eigos sūkių skaičius

W W Atiduodamoji galia U VVNustatyta įtampa f Hz Hz Dažnis M... mm mm Dydis, metrinis sriegis Ø mm mm Apskritos dalies skersmuo mm mm Pjūklo disko skersmuo mm mm Pjūklo disko angos skersmuo mm mm maksimalus danties plotis B: Atstumas tarp dviejų lygiagrečių plokštumų, kurias liečia mažiausia trijų pjūklo dantų smaigalių priešpriešai esančios pusės mm mm Maksimalus užveržiamųjų kumštelių plotis kg kg Masė pagal „EPTA-Procedure 01“

dB dB Garso slėgio lygis

pCpeak dB dB Aukščiausias garso slėgio lygis K... Paklaida m/s

Vibracijos emisijos vertė pagal EN 62841 (trijų krypčių atstojamasis vektorius) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai. B185

Jūsų saugumui. Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendrųjų saugos nuorodų“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui. Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų. Elektrinio įrankio paskirtis: Kilnojamosios metalo pjovimo staklės, skirtos naudoti su FEIN aprobuotais darbo įrankiais ir papildoma įranga išilginiams ir skersiniams pjūviams atlikti metalinėse medžiagose nuo atmosferos poveikio apsaugotoje aplinkoje: – tiesiu pjūviu ir – įstrižu pjūviu horizontalioje plokštumoje iki 45° ir – nenaudojant vandens. Aplinkoje, kurioje yra trikdžių, galimas eksploatavimo kokybės sumažėjimas, pvz., laikinas gedimas, laikinas funkcijos arba tam tikros darbinės charakteristikos suprastėjimas, kuriam pašalinti reikalingas operatoriaus įsikišimas. Šį elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių. Laikykitės kintamosios srovės generatoriaus naudojimo instrukcijos ir nacionalinių instaliavimo ir naudojimo taisyklių. Specialiosios saugos nuorodos. Šios kilnojamosios metalo pjovimo staklės yra skirtos metalo medžiagoms pjauti, pvz., strypeliams, strypams, varžtams ir t. t., jas draudžiama naudoti medienai pjauti. Medienos apdorojimas yra draudžiamas. Jei įmanoma, užfiksuokite ruošinį spaustuvais. Jei ruošinį laikysite ranka, ji visada turi būti ne mažesniu kaip 100 mm atstumu nuo kiekvienos pjūklo disko pusės. Nenaudokite šio pjūklo tokioms mažoms dalims pjauti, kurių negalima saugiai įveržti arba laikyti ranka. Jei jūsų ranka bus per arti pjūklo disko, yra didesnė rizika susižaloti dėl sąlyčio su pjūklo disku. Ruošinys turi nejudėti ir būti arba įveržtas, arba prispaustas prie atramos ir stalo. Nestumkite ruošinio prie pjūklo disko ir niekada nepjaukite „rankose laikomo“ ruošinio. Neužfiksuoti arba judantys ruošiniai gali būti išsviesti dideliu greičiu ir sužaloti žmones. Niekada ranka nekirskite numatytosios pjūvio linijos prieš pjūklo diską ir už jo. Paremti ruošinį „sukryžiuotomis rankomis“, t. y. laikyti ruošinį dešinėje šalia pjūklo disko su kaire ranka arba atvirkščiai yra labai pavojinga. Nekiškite rankų už atramos, kai pjūklo diskas sukasi. Tarp rankos ir besisukančio pjūklo disko visada turi būti nemažesnis kaip 100 mm saugus atstumas (taikoma abiems pjūklo disko pusėms, pvz., šalinant metalo atliekas). Sunku įvertinti, kaip arti prie rankos yra besisukantis pjūklo diskas, tod ėl galite sunkiai susižaloti. Prieš pjaudami patikrinkite ruošinį. Jei ruošinys yra lenktas ar perkreiptas, įveržkite jį į išorę išlenkta puse prie atramos. Visada užtikrinkite, kad išilgai pjūvio linijos nebūtų tarpo tarp ruošinio, atramos ir stalo. Lenkti arba perkreipti ruošiniai gali persisukti arba pakeisti padėtį, todėl pjaunant gali užstrigti besisukantis pjūklo diskas. Ruošinyje turi nebūti vinių ir kitų pašalinių daiktų. Pjūklą naudokite tik, kai ant stalo nėra įrankių, metalo atliekų ir t. t.; ant stalo turi būti tik ruošinys. Smulkios atliekos, laisvi metalo gabalėliai ir kiti daiktai, kurie prisiliečia prie besisukančio disko, gali atšokti dideliu greičiu. Vienu kartu pjaukite tik vieną ruošinį. Į rietuvę sukrautų ruošinių neįmanoma tinkamai įveržti ir laikyti, dėl to pjaunant gali užstrigti arba nuslysti pjūklo diskas. Prieš pradėdami dirbti, metalo pjovimo stakles pastatykite ant lygaus ir tvirto darbinio paviršiaus. Lygus ir tvirtas darbinis paviršius sumažina metalo pjovimo staklių nestabilumo riziką. Planuokite savo darbą. Kiekvieną kartą nustatydami įstrižo pjūvio kampą užtikrinkite, kad b ūtų tinkamai suderinta reguliuojama atrama ir ruošinys paremtas taip, kad nesiliestų su disku arba apsauginiu gaubtu. Neįjungus mašinos ir be ruošinio ant stalo reikia imituoti visą pjūklo disko pjovimo judesį ir įsitikinti, jog dirbant nebus kliūčių ir nebus įpjauta į atramą. Ruošiniams, kurie yra platesni arba ilgesni už stalo paviršių, paruoškite tinkamas atramas, pvz., ilginamuosius stalo elementus arba pjovimui skirtus ožius. Netinkamai paremti, už metalo pjovimo stakles ilgesni ar platesni ruošiniai gali pradėti virsti. Jei nupjautas metalo gabalas ar ruošinys virsta, jis gali pakelti apatinį apsauginį skydą arba jį gali nekontroliuojamai nusviesti besisukantis diskas. Nekvieskite į pagalbą kitų žmonių vietoje stalo ilginamųjų elementų ar papildomų atramų. Nestabiliai atrėmus ruošinį, gali užstrigti pjūklo diskas. Taip pat pjūvio metu gali persistumti ruošinys ir pritraukti jus bei padėjėją prie besisukančio disko. Atpjautas gabalas neturi būti spaudžiamas prie besisukančio pjūklo disko. Jei yra mažai vietos, pvz., kai naudojamos išilginės atramos, atpjautas gabalas gali užstrigti prie pjūklo disko ir gali būti per jėgą išsviestas. Visada naudokite spaustuvus arba tinkamą į taisą, apvalioms medžiagoms, pvz., strypams arba vamzdžiams, atremti. Pjaunami strypai gali nuriedėti ir „įstrigti“ diske bei ruošinį su jūsų ranka patraukti prie disko.186

Palaukite, kol diskas pasieks didžiausią sūkių skaičių, ir tik tada pjaukite ruošinį. Taip sumažinama rizika, kad ruošinys bus išsviestas. Jei ruošinys užstrigo arba blokuoja diską, metalo pjovimo stakles išjunkite. Palaukite, kol visos judančios dalys visiškai sustos, ištraukite tinklo kištuką ir (arba) išimkite akumuliatorių. Po to pašalinkite užstrigusią medžiagą. Jei toliau pjausite, nepaisydami blokavimo, galite nesuvaldyti metalo pjovimo staklių arba jos gali būti pažeistos. Baigę pjūvį atleiskite jungiklį, laikykite pjūklo galvutę apačioje, palaukite, kol visiškai sustos diskas ir tik tada šalinkite atpjautą gabalą. Yra labai pavojinga artintis ranka prie dar besisukančio disko. Tvirtai laikykite už rankenos, kai atliekate dalinį pjūvį pjūklu arba atleidžiate jungiklį, kol pjūklo galvutė nepasiekė savo apatinės padėties. Dėl pjūklo stabdžio poveikio pjūklo galvutė gali būti patraukta į apačią ir dėl to galima sužalojimų rizika. Atatrankos priežastys ir jos išvengimas Atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar netinkamai nukreipto pjūklo disko, kai pjūklas nekontroliuojamai iššoka iš ruošinio ir ima judėti link dirbančiojo. Jei pjūklo diskas užsikerta arba užspaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis sustoja, o variklio reakcijos momento veikiamas prietaisas atšoka atgal link dirbančiojo. Jei pjaunant pjūklo diskas yra pasukamas ar netinkamai nukreipiamas, pjūklo disko užpakalinės briaunos dantys gali įsikabinti į ruošinio paviršių ir tada, pjūklo diskui išsilaisvinus iš plyšio, pjūklas atšoka link dirbančiojo. Atatranka yra pjūklo netinkamo arba klaidingo naudojimo pasekmė, jos galite išvengti, jei imsitės atitinkamų toliau aprašytų saugos priemonių. Tvirtai laikykite už rankenos, o rankas laikykite tokioje padėtyje, kad galėtumėte įveikti atatrankos jėgas. Stovėkite visu kūnu kairėje arba dešinėje nuo pjūklo disko, o ne vienoje linijoje su pjūklo disku. Įvykus atatrankai, pjūklas gali atšokti atgal, tačiau, jei dirbantysis imasi atitinkamų priemonių, atatrankos jėgas jis gali kontroliuoti. Jei pjūklo diskas užstringa arba pjovimas nutraukiamas dėl kitos priežasties, atleiskite jungiklį ir ramiai laikykite pjūklą ruošinyje, kol pjū klo diskas visiškai sustos. Niekada nebandykite pašalinti pjūklo arba pjūklo disko iš ruošinio, kol pjūklo diskas sukasi, priešingu atveju gali įvykti atatranka. Patikrinkite užstrigimo priežastį ir imkitės priemonių užstrigusio pjūklo disko priežasčiai pašalinti. Norėdami iš naujo paleisti ruošinyje panirusį pjūklą, pjūklo diską įcentrinkite pjūvio plyšyje ir patikrinkite, ar pjūklo dantys neįsikabinę į ruošinį. Jei pjūklo diskas stringa, iš naujo paleidus pjūklą, jis gali įsisukti arba atšokti nuo ruošinio. Ilgus ruošinius paremkite, kad sumažintumėte įstrigusio pjovimo disko keliamą atatrankos pavojų. Dideli ruošiniai gali išlinkti veikiami savojo svorio. Ruošinius reikia paremti abiejose pusėse, tiek šalia pjūvio plyšio, tiek prie briaunos. Nenaudokite atšipusių arba pažeistų pjūklo diskų. Atšipę arba netinkamai sumontuoti pjūklo diskai prapjauna per siaurą plyšį, todėl didėja trintis, pjū klo diskas stringa ir sukelia atatranką. Pjūklo disko įstrigimo gylio ir vertikalaus įstrižo pjūvio kampo fiksatorių svirtelės turi būti prispaustos ir užfiksuotos. Pakeitus pjūklo disko nustatymą pjovimo metu gali užstrigti pjūklo diskas ir įvykti atatranka. Nenaudokite jokios papildomos įrangos, kurios gamintojas nė ra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vientik tas faktas, kad jūs galite pritvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis. Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą. Pasir ūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zoną, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis. Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus. Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti. Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį ar kitokius aušinamuosius skysčius gali trenkti elektros smūgis. Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje. Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas. Elektrinį įrankį visada naudokite kartu su asmens apsaugos jungikliu (nešiojamuoju liekamosios srovės įtaisu) (*) PRCD. Prieš pradėdami darbą visada patikrinkite, ar tinkamai veikia asmens apsaugos jungiklis (nešiojamasis liekamosios srovės įtaisas) (*) PRCD (žr. 188 psl.). Kitos saugos nuorodos Dirbkite su klausos apsaugos priemonėmis. Naudokite stacionarų nusiurbimo įrenginį, reguliariai prapūskite ventiliacines angas ir prijunkite nuotėkio srovės apsauginį išjungiklį (FI). Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.187

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Neapdorokite medžiagų, kurių sudėtyje yra magnio. Kyla gaisro pavojus. Neapdorokite CFK (anglies pluoštu armuoto plastiko) ir medžiagų, kurių sudėtyje yra asbesto. Šios medžiagos laikomos vėžį sukeliančiomis. Plaštakas ir rankas veikianti vibracija Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą. Kaip elgtis su kenksmingomis dulkėmis Šiuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. Įkvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kuri ų sudėtyje yra asbesto, apdoroti patikėkite specialistams. Medienos ir lengvųjų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys neįkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodų bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių. Valdymo nuorodos. Elektrinį įrankį pirmiausia įjunkite ir tada artinkite prie ruošinio. Priešingu atveju galite sugadinti ruošinį ir darbo įrankį. Visada atlikite bandomąjį pjūvį, nes įstrižo pjūvio kampo skalė rodo toleranciją. Gali reikėti papildomo derinimo. Vienu kartu pjaukite tik vieną ruošinį. Į rietuvę sukrautų ruošinių neįmanoma tinkamai įveržti ir laikyti, dėl to pjaunant gali užstrigti arba nuslysti pjūklo diskas. Sužeidimų pavojus dėl drožlių. Rankas, drabužius ir kt. laikykite toliau nuo drožlių. Nebandykite išimti darbo įrankio, kai jis dar sukasi. Galite sunkiai susižaloti. Nudegimo pavojus. Naudojimo metu darbo įrankis gali įkaisti. Prieš keisdami įrankį, palaukite, kol jis atvės. Montavimas ant darbinio paviršiaus (žr. 4 psl.) Elektrinį įrankį prie darbinio paviršiaus montuokite tinkamais varžtais. Gylio ribotuvo nustatymas (žr. 6 psl.) Jei gylio ribotuvas nustatytas per žemai, kyla pavojus įpjauti į drožlių dėžę arba pjūklo stalą. Nenustatykite gylio ribotuvo per žemai. Spaustuvai(žr. 9 psl.) Spaustuvus galima tvirtinti dviejose padėtyse. Spaustuvams pastumti atsukite priklausančius varstus, pakelkite spaustuvus iš angų ir iš naujo nustatykite spaustuvų padėtį. Vėl pritvirtinkite juos dviem varžtais. Elektroninis švelnaus paleidimo įtaisas Elektroninis švelnaus paleidimo įtaisas riboja sukimo momentą įjungimo metu ir pailgina variklio eksploatavimo laiką. Pjūklo disko sukimosi kryptis Įmontuodami naują pjūklo diską, atkreipkite dėmesį, kad dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant apsauginio gaubto kryptimi. Pjūklo disko sūkių skaičius Pjūklo disko sūkių skaičius turi atitikti bent minimalų vardinį elektrinio įrankio sūkių skaičių. Suklio fiksatorius(žr. psl. 12/15) Prieš įjungdami elektrinį įrankį ir pakeitę pjūklo diską įsitikinkite, kad suklys neblokuojamas. Anglinių šepetėlių keitimas Anglinius šepetėlius keisti leidžiama tik klientų aptarnavimo skyriui. Užveržimo intervalas 165 mm (žr. 9 psl.) Leidžiami ruošinio matmenys, kai įstrižo pjūvio kampas 0° Ruošinio forma Skersmuo mm Ø 100 Aukštis x plotis mm 120 x 120 Aukštis x plotis mm 120 x 165188

Leidžiami ruošinio matmenys, kai įstrižo pjūvio kampas 45° Užveržimo intervalas 185 mm (žr. 9 psl.) Leidžiami ruošinio matmenys, kai įstrižo pjūvio kampas 0° Asmens apsaugos jungiklis (*) PRCD (žr. 11 psl.) Asmens apsaugos jungiklis PRCD skirtas būtent jūsų saugai. Asmens apsaugos jungiklio nenaudokite gaminiui įjungti ir išjungti. Jei asmens apsaugos jungiklis pažeistas, pvz., dėl sąlyčio su vandeniu, jo daugiau nebenaudokite. Asmens apsaugos jungiklis PRCD yra būtinas įtaisas, skirtas dirbančiajam nuo elektros smūgio apsaugoti. Veikimo be trikčių metu asmens apsaugos jungiklio indikatorius yra aktyvus. Prieš pradėdami dirbti, patikrinkite, ar asmens apsaugos jungiklis PRCD tinkamai veikia:

1. Asmens apsaugos jungiklio PRCD kištuką įjunkite į

tinklo kištukinį lizdą.

2. Paspauskite RESET (grįžties) mygtuką. Asmens

apsaugos jungiklio indikatorius yra aktyvus.

3. Iš tinklo kištukinio lizdo ištraukite kištuką. Asmens

apsaugos jungiklio indikatorius tampa neaktyvus.

4. Pakartokite 1-ąjį ir 2-ąjį žingsnius.

5. Paspauskite TEST mygtuką. Asmens apsaugos

jungiklio indikatorius tampa neaktyvus. Jei indikatorius lieka aktyvus, gaminio neeksploatuokite. Tokiu atveju kreipkitės į FEIN servisą www.fein.com.

6. Paspauskite RESET (grįžties) mygtuką. Esant aktyviam

indikatoriui, gaminį leidžiama įjungti. Elektrinio įrankio tepimas alyva Šias vietas kas mėnesį sutepkite alyva, kad pailgintumėte elektrinio įrankio eksploatavimo trukmę (taip pat žr. psl. 16): – Rotacinė veleno dalis – Rotacinė spaustuvų dalis – Spaustuvų slydimo kelias Transportavimas (žr. 4 psl.) Transportavimui užkabinkite grandinę ir neškite elektrinį įrankį už nešimui skirtos rankenos. Techninė priežiūra ir remonto dirbtuvės. Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos. Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus. Jei pažeidžiamas elektrinio įrankio jungiamasis laidas, jį turi pakeisti gamintojas arba gamintojo atstovas. Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com. Naudokite tik originalias atsargines dalis. Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius Įstatyminė garantija ir savanoriška gamintojo garantija. Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą. Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos. Atitikties deklaracija. CE deklaracija galioja tik Europos Sąjungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminį į ES rinką, UKCA ženklas netenka galios. UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį į JK rinką, CE ženklas netenka galios. Techninė byla laikoma: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Aplinkosauga, šalinimas. Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu. Ruošinio forma Skersmuo mm Ø 90 Aukštis x plotis mm 90 x 90 Aukštis x plotis mm 90 x 100 Ruošinio forma Skersmuo mm Ø 100 Aukštis x plotis mm 100 x 100 Aukštis x plotis mm 100 x 185189
