Produkto tipas	Belaidis juostinis pjūklas
Prekės ženklas	Fein
Modelis	ABAS18-63AS
Vardinė įtampa	18 V
Tuščiosios eigos greitis	162 m/min
Pjūklo juostos matmenys	733 × 12,7 × 0,35 mm
Maksimalus pjovimo gylis	63,5 mm
Svoris (su akumuliatoriumi)	3,7 – 4,7 kg
Maitinimas	Ličio jonų baterija
Rekomenduojamas akumuliatoriaus tipas	GBA 18V... / ProCORE18V...
Rekomenduojamas kroviklis	GAL 18...
Rekomenduojama įkrovimo temperatūra	0 iki +35 °C
Leidžiama darbo temperatūra	-20 iki +50 °C
Garso slėgio lygis	79 dB(A) (K = 3 dB)
Vibracijos lygis (metalo pjovimas)	a_h = 5,3 m/s², K = 1,5 m/s²
Kampinio pjovimo galimybė	Iki 45°
Apšvietimas	Integruotas LED
Apsauga	Apsauga nuo perkrovos ir perkaitimo
Stumdomas kreiptuvas	Taip
Saugos užraktas	Dvigubas akumuliatoriaus užrakinimas
Priežiūra	Vėdinimo angų valymas, pjūklo juostos keitimas su pirštinėmis
Pridedami priedai	Pjūklo juosta (pagal versiją), kroviklis ir akumuliatorius nepridedami

Dažnai užduodami klausimai - ABAS18-63AS Fein

Kaip pakeisti pjūklo juostą?

Mūvėkite apsaugines pirštines ir akinius. Atsegkite dangtelio fiksavimo liežuvėlius, atidarykite dangtelį, pasukite įtempimo svirtį 180°, įstatykite naują juostą į kreipiklius, atkreipdami dėmesį į sukimosi kryptį, tada uždarykite dangtelį. Patikrinkite padėtį keletą akimirkų paleidę įrankį.

Kokį akumuliatorių naudoti su pjūklu ABAS18-63AS?

Naudokite tik suderinamus AMPShare akumuliatorius: „Fein“ modelius GBA 18V... arba ProCORE18V... Naudokite tik rekomenduojamą kroviklį (GAL 18...).

Kaip įkrauti akumuliatorių?

Įdėkite akumuliatorių į tinkamą GAL 18... kroviklį. Visišką įkrovimą rodo kroviklio LED lemputės. Pirmą kartą naudodami visiškai įkraukite akumuliatorių. Rekomenduojama įkrovimo temperatūra yra nuo 0 °C iki +35 °C.

Kokias medžiagas galima pjauti šiuo pjūklu?

Šis juostinis pjūklas skirtas pjauti plastikines medžiagas, metalą ir gumą. Jis taip pat leidžia daryti kampinius pjūvius iki 45°.

Kaip valyti ir prižiūrėti įrankį?

Prieš bet kokią priežiūrą išimkite akumuliatorių. Reguliariai valykite vėdinimo angas sausu šepečiu. Dėl laidžių dulkių į vidų įpūskite sauso ir be alyvos suspausto oro. Pakeiskite juostą, jei ji atšipo arba pažeista.

Ką daryti perkaitus įrankiui?

Įrankis turi apsaugą nuo perkrovos. Jei temperatūra per aukšta, elektronika išjungia įrankį. Prieš vėl naudodami leiskite jam atvėsti. Venkite per didelio spaudimo pjaunant.

Ar pjūklas gali pjauti kampu?

Taip, šis pjūklas leidžia daryti kampinius pjūvius iki 45° kampo dėl stumdomo kreiptuvo.

Kaip sužinoti akumuliatoriaus įkrovos lygį?

Paspauskite ant akumuliatoriaus esantį įkrovos lygio indikatoriaus mygtuką. Žalios LED lemputės rodo likusią talpą (nuo 1 mirksinčios LED, rodančios 0-5 %, iki 5 nuolat šviečiančių LED, rodančių 80-100 %, priklausomai nuo akumuliatoriaus tipo).

Ar pjūklo juostelė pridedama prie įrankio?

Pagal versiją gali būti įtraukta pjūklo juostelė. Peržiūrėkite pridedamų priedų sąrašą. Paprastai kroviklis ir akumuliatorius nepridedami, juos reikia įsigyti atskirai.

Kaip saugiai transportuoti įrankį?

Prieš transportuodami išimkite akumuliatorių. Naudokite tinkamą transportinę dėžę. Akumuliatoriams laikykitės pavojingų medžiagų taisyklių, jei siunčiate per trečiąją šalį.

NAUDOJIMO INSTRUKCIJA ABAS18-63AS Fein

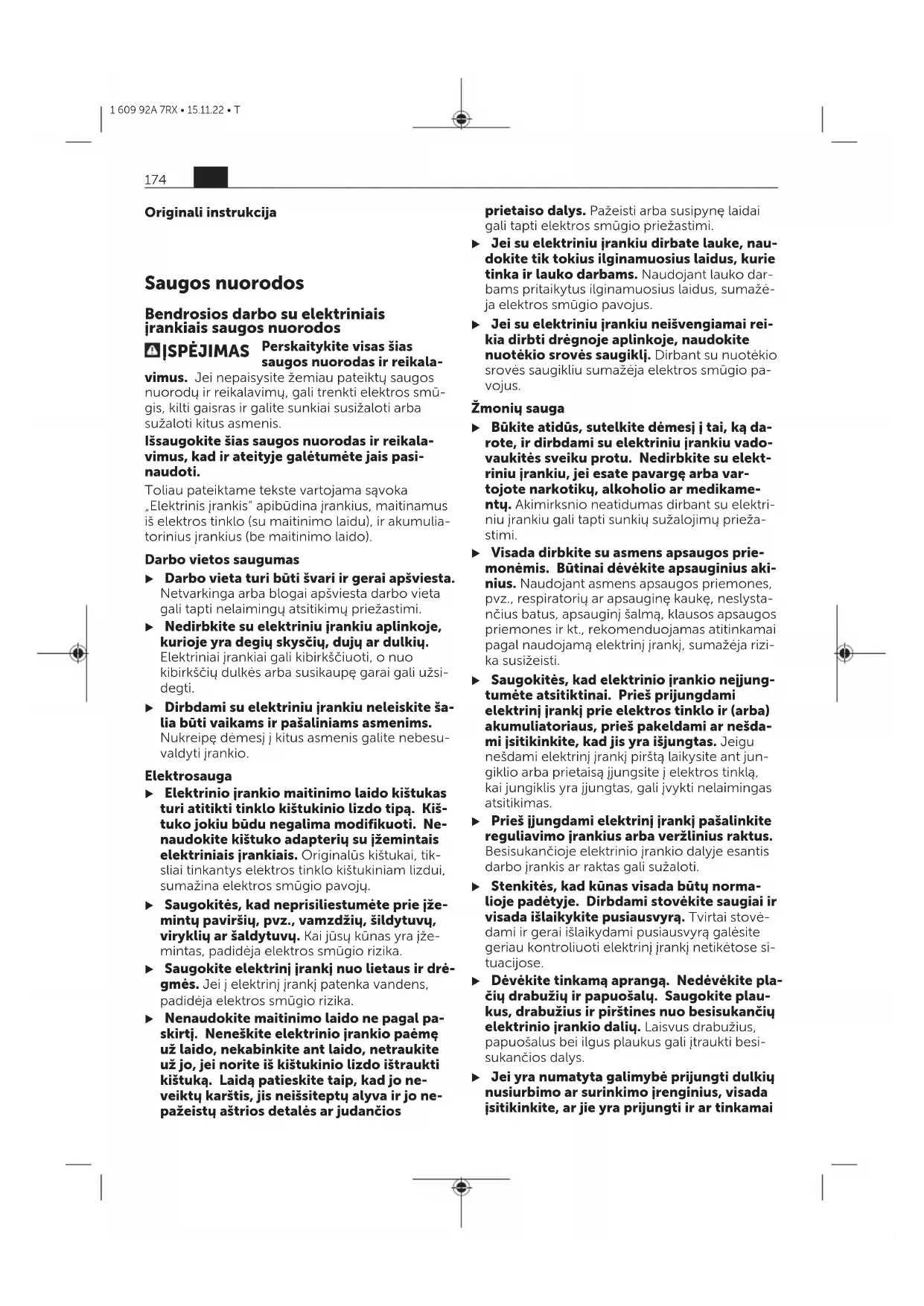

Bendrosios darbo su elektriniais jrankiais saugos nuorodos

⚠️ ISPĖJIMAS Perskaitykite visas šias saugos nuorodas ir reikala-

vimus. Jei nepaisysite žemiau pateikty saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikala-vimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsi-degti.
- Dirbdami su elektriniu jrankiu neleiskite šalia büti vaikams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti jrankio.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jže- mintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jže- mintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinj jrankj nuo lietaus ir drėgmės. Jei j elektrinj jrankj patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal pa-skirtj. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo ne-veiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios

prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

▶ Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažė- ja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklj. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį i tai, ką da- rote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba var-tojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų prieža-stimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius aki-nius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjung- tumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešda- mi įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jun- giklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš jjungdami elektrinj jrankj pašalinkite reguliavimo jrankius arba veržlinius raktus. Besisukančioje elektrinio jrankio dalyje esantis darbo jrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedévěkite plačių drabužių ir papuošalu. Saugokite plau-kus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi-sukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai

naudojami. Naudojant dulkių nusiurbimo jrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio jrankio. Naudokite jūsų darbui tinkamą elektrinį jrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
Prieš reguliuodami elektrinj įrankį, keisdami darbo įrankius ar prieš padėdami jį sandėliuoti, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
Rūpeestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui jkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
  ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš įrankio akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.

Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko įakis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifi- kuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su juostiniais pjūklais

▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Pjovimo įrankiui prisilietus prie laido, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
▶ Spaustuvais ar kitokiu jrenginiu įtvirtinkite ir užfiksuokite ruošinį ant stabilaus pagrindo. Laikomas ranka arba prispaustas prie kūno ruošinys nebus užfiksuotas, todėl galite nesuvaldyti jrankio.
▶ Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susižeisti.
Elektrinj jrankj visuomet pirmiausia jjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei jrankis jstringa ruošinyje, atsiran-da atatrankos pavojus.
Baigę darbą elektrinį įrankį išjunkite, juostinio pjūklo pjūkleļį ištraukite iš ruošinio tik tuomet, kai jis visiškai sustos. Taip išvengsite atatrankos pavojaus ir galėsite saugiai padėti prietaisą.
Naudokite tik nepažeistus ir nepriekaištingos būklės juostinio pjūklo pjūklelius. Jlinkę, atbukę juostinio pjūklo pjūkleliai gali lūžti ir sukelti atatranką.
Juostinio pjūklo pjūklelius saugokite nuo tepimo priemonių ir alyvų. Prieš pradėdami pjauti, kruopščiai nuvalykite alyvos perteklių. Priešingu atveju juostinio pjūklo pjūklelis gali slysti.
- Dirbdami juostinio pjūklo pjūklelio stipriai nespauskite. Per stipriai spaudžiant juostinio pjūklo pjūklelis gali slysti arba sulūžti. Iškyla sužalojimo pavojus.
Išjunge įrankį, vis dar besisukančio juostinio pjūklo pjūklelio nestabdykite spausdami į šoną. Juostinio pjūklo pjūklelis gali būti pažeistas, gali lūžti ar sukelti atatranką.

Baige dirbti nelieskite juostinio pjūklo pjūk-lelio, kol jis neatvėso. Juostinio pjūklo pjūk-lelis dirbant labai jkaista.
- Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti.

Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
▶ Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
▶ „AMPShare“ akumuliatorių naudokite tik gamintojo arba „AMPShare Partner“ gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iš- kyla sprogimo ir trumpojo jungimo pavojus.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Prašome atkreipti dėmesį j paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Nenaudokite šio elektrinio įrankio, jei atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos. Taip pat laikykitės privalomų darbo saugos reikalavimų.

Elektrinio jrankio paskirtis

Elektrinis jrankis skirtas plastikui, metalui ir gumai atpjauti, padėjus ruošinį ant tvirto pagrindo. Jis yra skirtas tiesiems pjūviams atlikti įstrižuoju kampu iki 45°. Būtina naudoti rekomenduojamus pjūklelius.

Pavaizduoti jrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Ijungimo-išjungimo jungiklio jjungimo blokatorius
(2) Jjungimo-išjungimo jungiklis
(3) Rankena (izoliuotas rankenos paviršius)
(4) Fiksuojamieji spaustuvai gaubtui
(5) Pagalbinė kreipiamoji
(6) Juostinio pjūklo pjūklelis
(7) Pjūklelio kreipiamoji
(8) Sukimosi krypties rodyklé ant korpuso
(9) Juostinio pjūklo pjūklelio pirminio jveržimo svirtelė
(10) Darbiné lemputé
(11) Akumuliatorius ^a
(12) Papildoma rankena (izoliuotas rankenos paviršius)
(13) Juostinio pjūklo pjūklelio gaubtas
(14) Akumuliatoriaus atblokavimo klavišas
(15) Juostinio pjūklo pjūklelio ritinėlis

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą neļeina. Visą papildomą įrangą rasi-te mūsų papildomos įrangos programoje.

Techniniai duomenys

Juostinis pjūklas ABAS18-63AS

Gaminio numeris 7 135 ...
Nominalioji jtampa V= 18
Tuščiosios eigos sūkių skaičiusA) m/min	162
Pjūklelio matmenys mm 733 × 12,7 × 0,35
Maks. pjovimo gylis mm 63,5
Svoris pagal kg "EPTA-Procedure 01:2014" kg 3,7–4,7 B)
Rekomenduojama aplinkos temperatūra ikraunant °C 0 ... +35
Leidžiamoji aplinkos temperatūra veikiant C) ir sandėliuojant °C -20 ... +50
Rekomenduojami aku-muliatoriai	GBA 18V... ProCORE18V...
Rekomenduojami krovikliai	GAL 18...

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi ProCORE18V 8.0Ah.
B) Priklausomai nuo naudojamo akumuliatoriaus
C) Ribota galia, esant temperatūrai <0 °C

Informacija apie triukšma ir vibracija

Triukšmo emisijos vertės nustatytos pagal EN 60745-2-20.

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 79 dB(A). Paklaida

K = 3 dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstoja-masis vektorius) ir paklaida K nustatyta pagal EN 60745-2-20:

Metalo pjovimas: a_n = 5,3 m/s^2 , K = 1,5 m/s^2 Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Akumuliatorius

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tīk šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dali-nai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai jkraukite.

Akumuliatoriaus jdėjimas

Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus jkrovos büklés indikatorius

Žali akumuliatoriaus jkrovos būklės indikatoriaiai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.

Jei norite, kad būtų parodyta jkrovos būklė, paspauskite jkrovos būklės mygtuką earba .Tai galima ir tada, kai akumuliatorius yra išimtas. Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatoriu yra pažeistas ir ji reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas Talpa

Šviečia nuolat 3 x žali 60–100 %

Šviečia nuolat 2 x žali 30–60 %

Šviečia nuolat 1 x žalias 5–30 %

Mirksi 1 x žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodas Talpa

Šviečia nuolat 5 x žali 80–100 %

Šviečia nuolat 4 x žali 60–80 %

Šviečia nuolat 3 x žali 40–60 %

Šviečia nuolat 2 x žali 20–40 %

Šviečia nuolat 1 x žalias 5–20 %

Mirksi 1 x žalias 0–5 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vande- ns.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidė- vėjo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš atliekant bet kokius elektrinio jrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant jrankį ir t.t.), o taip pat elektrinį jrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nu- spaudę jjungimo-išjungimo jungiklj.

Juostinio pjūklo pjūklelio įdéjimas/ keitimas

Montuodami juostinio pjūklo pjūklelį mūvėkite apsaugines pirštines. Prisilietus prie juostinio pjūklo pjūklelio iškyla susižalojimo pavojus.
Visada dirbkite su apsauginiais akiniais. Ap- sauginiai akiniai sumažina sužalojimų riziką.

Juostinio pjūklo pjūklelio jdėjimas (žr. A–E pav.)

Atspauskite fiksuojamuosius spaustuvus (4) ① ir atidenkite gaubta (13) ②. Lenkite svirtelę (9) 180° kampu sukimosi kryptimi iki atramos.

Juostinio pjūklo pjūklelj (6) paeiliui jstumkite j pjūklelio kreipiamąsias (7). Pjūklelio užpakalinė pusė turi liesti pjūklelio kreipiamųjų (7) apatinėje dalyje esantį guolį.

Juostinio pjūklo pjūklej (6) paeiliui apveskite apie abu ritinėlius (15).

Lenkite svirtelę (9) 180° kampu atgal iki atramos. Patikrinkite, ar juostinio pjūklo pjūklelis (6) tinkamai uždėtas ant abiejų ritinėlių (15). Vėl uždenkite gaubtus (13) taip, kad užsifiksuotų fiksuojamieji spaustuvai (4).

▶ Patikrinkite, ar tinkama juostinio pjūklo pjūklelio (6) padėtis. Elektrinį įrankį kelis kartus įjunkite ir išjunkite. Netinkamai jmon-tuotas juostinio pjūklo pjūklelis gali iškristi ir sužaloti.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis).

Medžiagas, kuriose yra asbesto, leidžiama ap-doroti tik specialistams.

• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsu šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Naudojimas

Paruošimas naudoti

ljungimas ir išjungimas

Norėdami elektrinį jrankį jjungti, pirmiausia paspauskite jungimo blokatorių (1) o po paspauskite jjungimo-išjungimo jungiklj (2) ir laikykite jį paspaustą.

Prožektorius (10) šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (2); jis apšviečia darbinę sritj, kai ji nepakankamai apšviesta.

Norėdami išjungti, atleiskite jjungimo-išjungimo jungiklj (2).

Nuoroda: dėl saugumo jjungimo-išjungimo jungiklio (2) užfiksuoti negalima, dirbant su jrankiu jis visada turi būti laikomas nuspaustas.

Su temperatūros pokyčiu susijusi apsauga nuo perkrovos

Jei elektrinis jrankis naudojamas pagal paskirtj, jis nebus veikiamas perkrovos. Veikiant perkrova arba viršijus leidžiamają akumuliatoriaus temperatūrą, elektroninis įtaisas išjungia elektrinį jrankį ir jis lieka išjungtas, kol vėl pasiekia optimalų darbinės temperatūros diapazoną.

Darbo patarimai

- Darbo metu elektrinj įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti.

Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Pagal ruošinj parinkite tokią pjovimo padėtį, kad pjūvyje būtų kaip galima daugiau juostinio pjūklo pjūklelio (6) (žr. F pav.).

Jjunkite elektrinį jrankį, jremkite į ruošinį pagalbines kreipiamąsias (5) ir lėtai į ruošinį leiskite juostinio pjūklo pjūklelj (6).

Dirbkite šiek tiek spausdami ir tolygiai stumdami. Prieš pjūvio pabaigą spauskite mažesne jėga ir elektrinį įrankį prilaikykite, kad jis nenukristų ant ruošinio.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nu- spaudę jungimo-išjungimo jungiklj.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Papildomos jrangos parinktis

Naudokite tik originalią FEIN papildoma jranga. Papildoma jranga turi būti skirta elektrinio jrankio tipui.

Einamasis remontas ir klientų aptarnavimo tarnyba

Elektrinius jrankiu remontuoti, atlikti jų techninę priežiūrą ir tikrinti leidžiama tik kvalifikuotiems elektrikams, nes dėl netinkamo remonto naudo-tojui gali iškilti didelis pavojus.

Apdorojant metalus elektrinio jrankio viduje gali nusėsti laidžios dulkės. Per ventiliacines angas sausu suslėgtu oru, kuriame néra alyvos, dažnai prapūskite elektrinio jrankio vidų.

Apdorojant medžiagas, kurių sudėtyje yra gipso, gali kilti dulkės. Jos gali nusėsti elektrinio jrankio viduje ir ant jungimo elementų, o veikiamos oro drėgmės – gali sukietėti. Dėl to gali būti pakenkta perjungimo mechanizmui. Per ventiliacines angas sausu suslėgtu oru, kuriame nėra alyvos, dažnai prapūskite elektrinio jrankio vidų ir jungimo elementus.

Gaminius, kurie kontaktavo su asbestu, remon-tuoti draudžiama. Asbestu užterštus gaminius ša-linkite laikydamiesi šalyje galiojančiu atlieku, kuri-rose yra asbesto, šalinimo taisykliu.

Dėl FEIN elektrinių įrankių ir papildomos įrangos remonto prašome kreiptis į savo FEIN klientų ap- tarnavimo tarnybą. Adresą rasite internete

www.fein.com.

Jei ant elektrinio jrankio esantys lipdukai ir jspėjamieji nurodymai pasenę ir susidėvėję, juos pakeiskite.

Galiojantį šio elektrinio įrankio atsarginių dalių sąrašą rasite internete

www.fein.com.

Naudokite tik originalias atsargines dalis.

Garantija

Garantija gaminiui galioja pagal atitinkamoje šaly-je įstatymais patvirtintas pateikimo į rinką taisyk-les. Be to, FEIN suteikia garantiją pagal FEIN ga-mintojo garantijos deklaraciją.

Jūsų elektrinio įrankio pristatytame komplekte gali būti tik kai kurios šioje naudojimo instrukcijo-je aprašytos arba pavaizduotos papildomos jrangos dalys.

Atitikties deklaracija

CE atitikties deklaracija galioja tik Europos Sajungos šalyse ir EFTA („European Free Trade Association“) ir tik tiems gaminiams, kurie yra skirti ES arba EFTA rinkai.

Gaminj pateiktus j ES rinką, UKCA ženklas nustoja galioti.

UKCA deklaracija galioja tik Britanijos rinkai (Anglija, Velsas ir Škotija) ir tik tiems gaminiams, kurie yra skirti Britanijos rinkai.

Pateikus gaminj i Britanijos rinką, CE ženklas nustoja galioti.

Imone FEIN atsakingai pareiškia, kad šis gaminys atitinka paskutiniame šios naudojimo instrukcijos puslapyje pateiktus privalomus reikalavimus.

Techninė dokumentacija laikoma:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Transportavimas

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina at-sižvelgti j pakuotei ir ženklinimui taikomus ypa-tingus reikalavimus. Būtina, kad rengiant siunta dalyvautų pavojingu krovinių gabenimo speciali-stas.

Siųskite tik tokius akumuliatorius, kurių nepažeis- tas korpusas. Apklijuokite kontaktus ir supakuo- kite akumuliatorių taip, kad jis pakuotėje nejudė- tų. Taip pat laikykitės ir esamų papildomų nacio- nalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuoja- mi.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės jrangos atliekos dėl galimų pavojingu medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 179).

Instrukcijas oriğinälvalodā

Drošibas noteikumi

Izmantojiet tikai originalas rezerves da las.

Izpildijuma galvošana un garantija.
