MANUALE UTENTE ABAS18-63AS Fein

1 609 92A 7RX • 15.11.22(1) (2) (3) (4) (5) (6) (7) (8) (4) (9) (10) (11) (12) (3) (13) (13) (14) (12)

(4) (13) (9) (15) (7) (6) (7) (15) (9) (15) (15) (13)

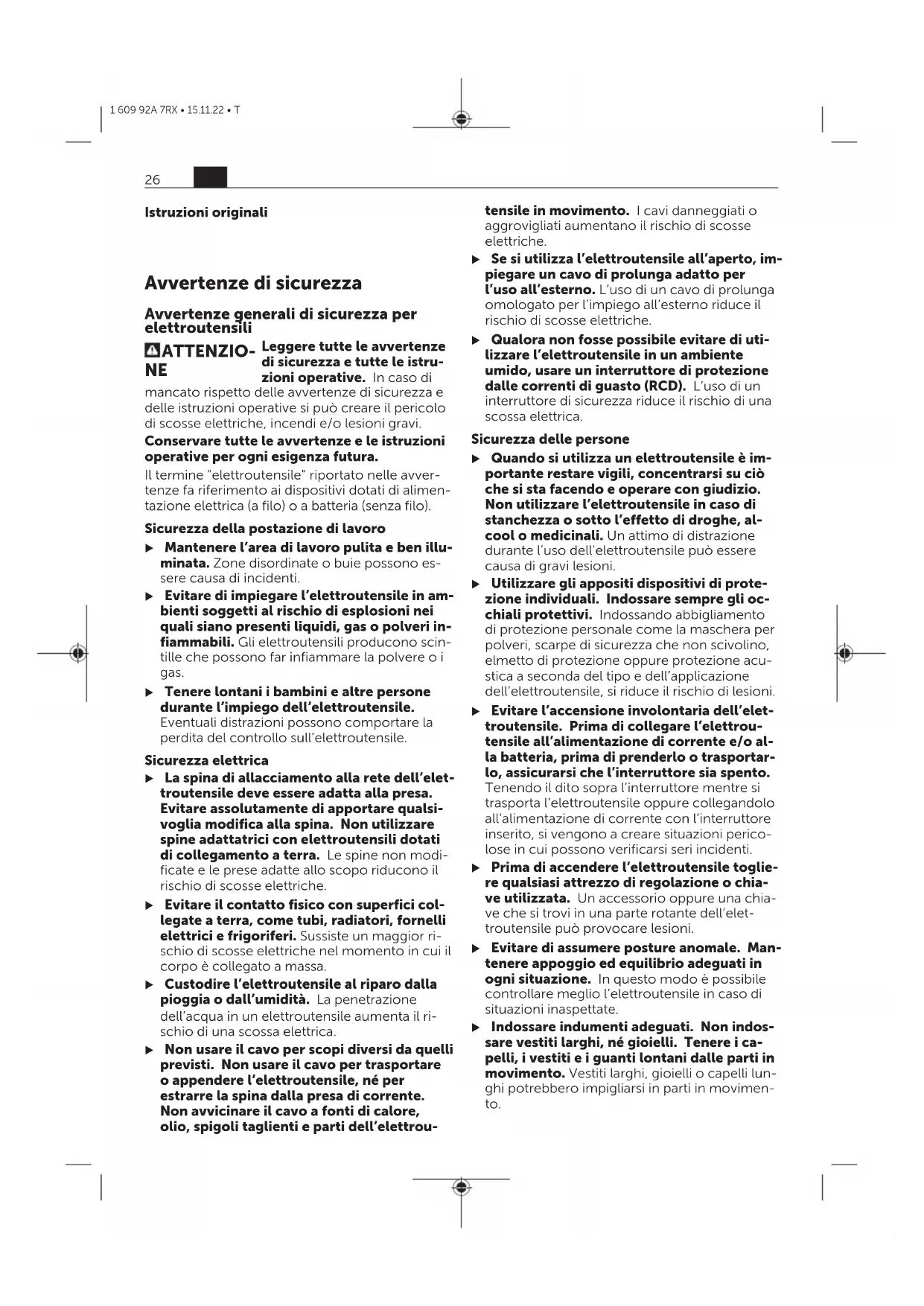

Leggere tutte le avvertenze di sicurezza e tutte le istru- zioni operative. In caso di mancato rispetto delle avvertenze di sicurezza e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avver- tenze fa riferimento ai dispositivi dotati di alimen- tazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoroItaliano u Mantenere l’area di lavoro pulita e ben illu- minata. Zone disordinate o buie possono es- sere causa di incidenti. u Evitare di impiegare l’elettroutensile in am- bienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri in- fiammabili. Gli elettroutensili producono scin- tille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini e altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sull’elettroutensile. Sicurezza elettricaItaliano u La spina di allacciamento alla rete dell’elet- troutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsi- voglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modi- ficate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici col- legate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior ri- schio di scosse elettriche nel momento in cui il corpo è collegato a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il ri- schio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti dell’elettrou- tensile in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, im- piegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio di scosse elettriche. u Qualora non fosse possibile evitare di uti- lizzare l’elettroutensile in un ambiente umido, usare un interruttore di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle personeItaliano u Quando si utilizza un elettroutensile è im- portante restare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, al- cool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi lesioni. u Utilizzare gli appositi dispositivi di prote- zione individuali. Indossare sempre gli oc- chiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acu- stica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di lesioni. u Evitare l’accensione involontaria dell’elet- troutensile. Prima di collegare l’elettrou- tensile all’alimentazione di corrente e/o al- la batteria, prima di prenderlo o trasportar- lo, assicurarsi che l’interruttore sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile toglie- re qualsiasi attrezzo di regolazione o chia- ve utilizzata. Un accessorio oppure una chia- ve che si trovi in una parte rotante dell’elet- troutensile può provocare lesioni. u Evitare di assumere posture anomale. Man- tenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indos- sare vestiti larghi, né gioielli. Tenere i ca- pelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lun- ghi potrebbero impigliarsi in parti in movimen- to. 26 it 1 609 92A 7RX • 15.11.22 • Tu Se l’utensile è dotato di un apposito attac- co per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano col- legati e utilizzati in modo conforme. L’uti- lizzo di un dispositivo di aspirazione della pol- vere può ridurre lo svilupparsi di situazioni pe- ricolose dovute alla polvere. Trattamento accurato e uso corretto degli elettroutensiliItaliano u Non sottoporre l’elettroutensile a sovrac- carico. Utilizzare l’elettroutensile adegua- to per l’applicazione specifica. Con un elet- troutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di pre- stazione. u Non utilizzare l’elettroutensile qualora l’in- terruttore non consenta un’accensione/ uno spegnimento corretti. Un elettroutensi- le con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di procedere a operazioni di regola- zione sull’elettroutensile, prima di sostitui- re parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabi- le. Tale precauzione evita che l’elettroutensile possa essere messo in funzione involontaria- mente. u Riporre gli elettroutensili fuori della porta- ta dei bambini durante i periodi di inutilizzo e non consentire l’uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utiliz- zati da persone non dotate di sufficiente espe- rienza. u Eseguire la manutenzione degli elettrou- tensili. Verificare la presenza di un even- tuale disallineamento o inceppamento del- le parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiu- dicare il corretto funzionamento dell’elet- troutensile stesso. Se danneggiato, l’elet- troutensile deve essere riparato prima dell’uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con partico- lare attenzione e con taglienti affilati s’incep- pano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli ac- cessori e gli utensili specifici ecc. in confor- mità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazio- ni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. Trattamento e utilizzo appropriato di utensili dotati di batterie ricaricabiliItaliano u Per ricaricare la batteria utilizzare solo il caricabatteria consigliato dal produttore. Per un caricabatteria previsto per un determi- nato tipo di batteria sussiste pericolo di incen- dio se viene utilizzato con un tipo diverso di batteria ricaricabile. u Utilizzare gli elettroutensili solo con le bat- terie esplicitamente previste. L’uso di batte- rie ricaricabili di tipo diverso può provocare ri- schio di lesioni e di incendi. u Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici qua- li fermagli, monete, chiavi, chiodi, viti e al- tri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell’accu- mulatore può dare origine a bruciature o in- cendi. u In caso di condizioni d’uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di con- tatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza me- dica. Il liquido fuoriuscito dalla batteria ricari- cabile può causare irritazioni cutanee o ustioni. AssistenzaItaliano u Fare riparare l’elettroutensile da personale specializzato e utilizzando solo parti di ri- cambio identiche. In tale maniera viene salva- guardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per seghe a nastroItaliano u Afferrare e tenere l’elettroutensile dalle su- perfici isolate dell’impugnatura qualora si eseguano operazioni in cui l’accessorio da taglio potrebbe venire a contatto con cavi elettrici nascosti. Se gli accessori da taglio entrano in contatto con un cavo sotto tensio- ne, la tensione potrebbe trasmettersi anche al- le parti metalliche esposte dell’elettroutensile, provocando una scossa elettrica. u Utilizzare morsetti o altri metodi analoghi per sostenere il pezzo in lavorazione e assi- curarlo su una piattaforma stabile. Se si tie- ne il pezzo in lavorazione con una mano o contro il proprio corpo, il pezzo non è fissato in modo stabile e ciò potrebbe causare la per- dita di controllo dell’utensile. u Tenere le mani lontane dalla zona di taglio. Non afferrare mai con le mani la parte infe- riore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente. it 27 1 609 92A 7RX • 15.11.22 • Tu Avvicinare l’elettroutensile al pezzo in la- vorazione solo se è in funzione. In caso con- trario vi è il pericolo di provocare un contrac- colpo se l’utensile ad innesto si inceppa nel pezzo in lavorazione. u Terminata l’operazione di taglio, spegnere l’elettroutensile ed estrarre la lama della sega a nastro dal taglio eseguito soltanto quando si sarà arrestata completamente. In questo modo si evita di provocare un contrac- colpo e si può posare l’elettroutensile senza nessun pericolo. u Utilizzare esclusivamente lame della sega a nastro non danneggiate e non difettose. La- me per seghe a nastro deformate oppure non affilate possono rompersi oppure causare un contraccolpo. u Tenere lontano dalla lama della sega a na- stro lubrificanti o olio. Eliminare l'olio in eccesso prima del taglio. In caso contrario la lama della sega a nastro può scivolare. u Non esercitare una forte pressione sulla la- ma della sega a nastro durante l'operazione di taglio. Una pressione eccessiva può causa- re scivolamento o rottura della lama della sega a nastro. Vi è rischio di lesioni. u Non frenare la lama della sega a nastro pre- mendo lateralmente dopo lo spegnimento. La lama della sega a nastro può venire dan- neggiata, rompersi oppure causare un con- traccolpo. u Non toccare la lama della sega a nastro do- po il lavoro, finché non si è raffreddata. La lama della sega a nastro si surriscalda durante il lavoro. u Durante il lavoro, trattenere saldamente l’elettroutensile con entrambe le mani ed assumere una posizione sicura. Con entram- be le mani l’elettroutensile viene condotto in modo più sicuro. u Prima di posare l’elettroutensile, attendere sempre che si sia arrestato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. u In caso di danni o di utilizzo improprio del- la batteria, vi è rischio di fuoriuscita di va- pori. La batteria può incendiarsi o esplode- re. Far entrare aria fresca nell’ambiente e con- tattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie. u Non aprire la batteria. Vi è rischio di cortocir- cuito. u Qualora si utilizzino oggetti appuntiti, co- me ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria po- trebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe in- cendiarsi, emettere fumo, esplodere o surri- scaldarsi. u Utilizzare la batteria AMPShare solo con articoli del produttore oppure del partner AMPShare. Soltanto in questo modo la batte- ria verrà protetta da pericolosi sovraccarichi. Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito. Descrizione del prodotto e dei servizi fornitiItaliano Leggere tutte le avvertenze e di- sposizioni di sicurezza. La mancata osservanza delle avvertenze e dispo- sizioni di sicurezza può causare folgo- razioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima par- te delle istruzioni per l’uso. Non utilizzare questo elettroutensile prima di aver letto scrupolosamente e per intero le presenti istruzioni d’uso. Rispettare inoltre le disposizioni in materia di sicurezza sul lavoro nazionali pertinenti. Utilizzo conformeItaliano Utilizzandolo con appoggi fissi, l’utensile è indi- cato per eseguire tagli di troncatura su plastica, metallo e gomma. L’utensile è indicato per ese- guire tagli rettilinei con angolo obliquo fino a 45°. Attenersi alle indicazioni consigliate relative alle lame. Componenti illustratiItaliano La numerazione dei componenti raffigurati è rife- rita all’illustrazione dell’elettroutensile nella pagi- na con rappresentazione grafica. (1) Dispositivo di blocco dell’interruttore di avvio/arresto (2) Interruttore di avvio/arresto (3) Impugnatura (superficie di presa isolata) (4) Fermaglio di chiusura per copertura (5) Ausilio di guida (6) Lama per sega a nastro (7) Dispositivo guidalama (8) Freccia del senso di rotazione sulla car- cassa (9) Leva di precarico lama per sega a nastro (10) Luce di lavoro (11) Batteria

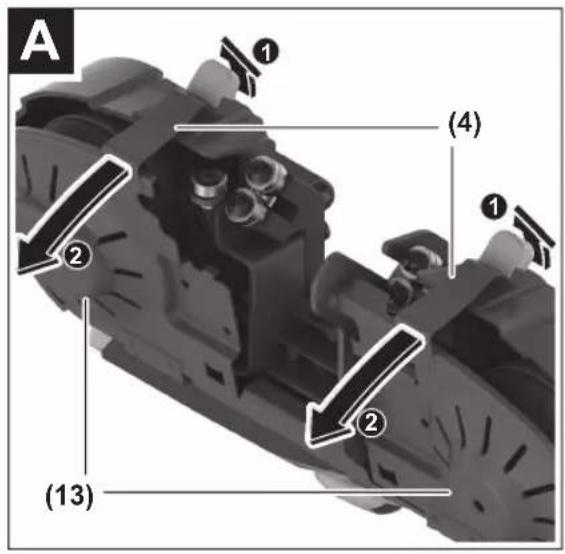

(12) Impugnatura supplementare (superficie di presa isolata) 28 it 1 609 92A 7RX • 15.11.22 • T(13) Copertura lama per sega a nastro (14) Tasto di sbloccaggio della batteria (15) Rullo lama per sega a nastro a) L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’ac- cessorio completo è contenuto nel nostro pro- gramma accessori. Dati tecniciItaliano Sega a nastro ABAS18-63AS Codice prodotto 7135… Tensione nominale V= 18 Numero di giri a vuoto

Dimensioni della lama mm 733× 12,7× 0,35 Profondità di taglio max mm 63,5 Peso secondo EPTA- Procedure01:2014 kg 3,7–4,7

Temperatura ambiente consigliata in fase di ri- carica °C 0…+35 Temperatura ambiente consentita durante il funzionamento

e per lo stoccaggio °C –20…+50 Batterie consigliate GBA 18V… ProCORE18V… Caricabatteria consi- gliati GAL 18… A) Misurazione a 20−25°C con batteria ProCORE18V 8.0Ah. B) in funzione della batteria utilizzata C) prestazioni ridotte in caso di temperature <0°C Informazioni su rumorosità e vibrazioniItaliano Valori di emissione acustica rilevati conforme- mente aEN60745‑2‑20. Il livello di pressione acustica ponderato A dell’elettroutensile è tipicamente di79dB(A). Grado d’incertezza K=3dB. Il livello di rumorosi- tà durante il lavoro può superare i valori indicati. Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezza K rilevati conformemente aEN60745‑2‑20: Taglio su metallo: a

Dichiarazione di conformità UE Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonché alle seguenti Normative. Documentazione Tecnica presso: * Sega a nastro Codice prodotto
