Tipo di prodotto	Seghetto alternativo portatile
Marca	Fein
Modello	Aste 638
Utilizzo principale	Taglio di metallo, materiali compositi, materie plastiche e ceramica
Alimentazione	Rete (cavo di collegamento con spina)
Tensione nominale	230 V (secondo la versione)
Frequenza	50 Hz
Potenza assorbita (P1)	620 W
Potenza utile (P2)	370 W
Numero di corse a vuoto (n0)	800 – 3 200 min⁻¹
Corsa della lama	26 mm
Peso (secondo EPTA-Procedure 01)	2,8 kg
Livello di pressione acustica (LpA)	84 dB(A)
Livello di potenza acustica (LwA)	95 dB(A)
Valore di emissione vibratoria (taglio)	5,5 m/s²
Doppio isolamento	Sì (classe II)
Collegamento aspirazione	Sì (per aspirazione esterna)
Regolazione del numero di corse	Elettronica, variabile
Taglio inclinato	Fino a 45° (da entrambi i lati)
Sistema di bloccaggio della lama	Senza attrezzi (cambio rapido)
Materiali lavorabili (spessore max.)	Acciaio 400 N/mm²: 10 mm; Inox: 6 mm; Alluminio 250 N/mm²: 20 mm; Legno tenero: 100 mm; Legno duro: 40 mm
Manutenzione e pulizia	Pulire le feritoie di ventilazione con aria compressa secca e priva d'olio; utilizzare utensili non metallici
Sicurezza	Protezione oculare e uditiva obbligatoria; utilizzo di guanti; arresto di emergenza non richiesto (interruttore marcia/arresto)
Pezzi di ricambio e riparabilità	Lame da taglio, pattino di scorrimento, cavo di alimentazione: sostituzione da parte di FEIN o officina autorizzata
Garanzia	Secondo la normativa legale e dichiarazione di garanzia del produttore

Domande frequenti - Aste 638 Fein

Quali materiali posso tagliare con il seghetto alternativo Fein Aste 638?

È possibile tagliare metallo, materiali compositi, materie plastiche, ceramica, legno e alluminio. Lo spessore massimo dipende dal materiale: acciaio fino a 10 mm (400 N/mm²), inox 6 mm, alluminio 20 mm, legno tenero 100 mm, legno duro 40 mm.

Come regolare il numero di corse?

Utilizzare la rotella di regolazione elettronica situata sull'apparecchio. Per metalli e plastiche, scegliere un numero di corse ridotto; per il legno, un numero di corse elevato. I valori vanno da 800 a 3 200 min⁻¹.

Come cambiare la lama del seghetto?

Il sistema di bloccaggio senza attrezzi consente un cambio rapido: spingere la leva di serraggio in avanti, inserire la lama fino in fondo, quindi rilasciare la leva. Assicurarsi che la lama sia ben bloccata prima di iniziare.

Quali dispositivi di protezione devo indossare?

Indossare obbligatoriamente occhiali di protezione e protezione uditiva. Utilizzare anche una maschera antipolvere se necessario, guanti di protezione e un grembiule per fermare i detriti.

Posso utilizzare il seghetto alternativo con un generatore?

Sì, a condizione che il generatore rispetti la norma ISO 8528, classe di modello G2, con un fattore di distorsione armonica inferiore al 10%. In caso di dubbio, informarsi sul gruppo utilizzato.

Come mantenere l'utensile?

Pulire regolarmente le feritoie di ventilazione con aria compressa secca e priva d'olio, utilizzando utensili non metallici. Dopo un lavoro intensivo su metallo, soffiare l'interno per evacuare le polveri conduttrici.

Cosa fare se il cavo di alimentazione è danneggiato?

Fare sostituire il cavo da un'officina autorizzata FEIN o dal produttore stesso per evitare qualsiasi rischio elettrico. Non utilizzare l'utensile con un cavo danneggiato.

Posso tagliare in inclinato?

Sì, la piastra può inclinarsi fino a 45° da entrambi i lati. Allentare le viti della piastra, inclinarla all'angolo desiderato (riferimenti sull'apparecchio) e stringere nuovamente le viti.

Come ridurre le vibrazioni?

Tenere l'utensile saldamente ma senza forzare, utilizzare lame adatte e in buono stato, e fare pause regolari. Indossare guanti antivibrazione per ridurre la trasmissione.

Dove trovare i pezzi di ricambio?

L'elenco attuale dei pezzi di ricambio è disponibile sul sito www.fein.com. Puoi ordinare lame, pattini, ecc. Per le riparazioni, rivolgiti a un'officina autorizzata FEIN.

MANUALE UTENTE Aste 638 Fein

Istruzioni originali seghettoe.

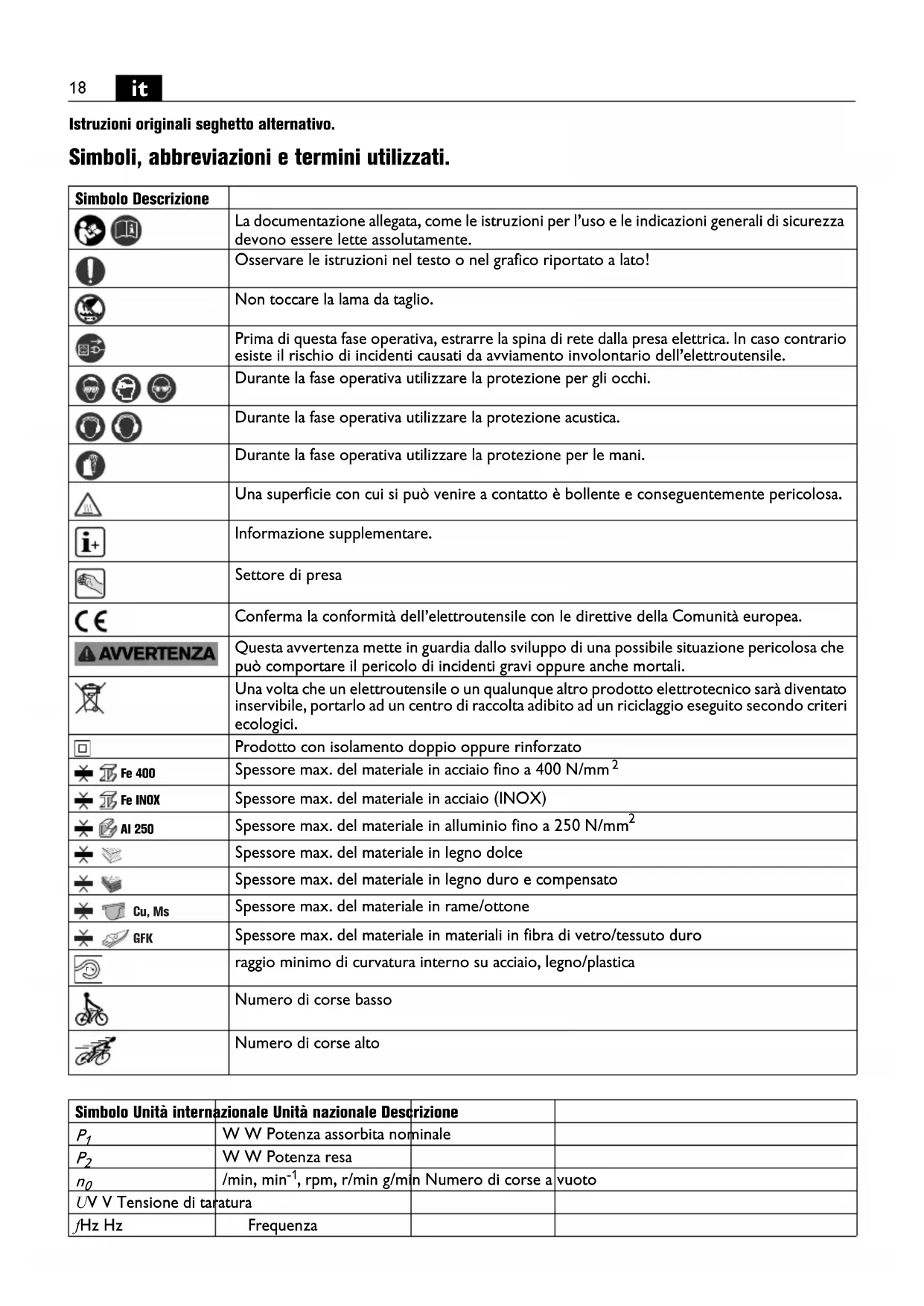

Simboli, abbreviazioni e termini utilizzati.

Simholo Descrizione
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	Non toccare la lama da taglio.
	Prima di questa fase operativa, estrarre la spina di rete alla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'eletttradensile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione per le mani.
	Una superficie con cui si può venire a contatto è bollente e consegovamente pericolosa.
	Informazione supplementare.
	Settore di presa
€	Conferma la conformità dell'eletttradensile con le direttive della Comunità europea.
AVVERTENZA	Questa avventenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può accomportare il pericolo di incidenti gravi oppureanche mortali.
	Una volta che un eletttradensile o un qualunque altri prodotto elettrotecnico sareà divertato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Prodotto con isolamento doppio oppure rinsforzato
Fe 400	Spessore max. del materiale in acciaio fine a 400 N/mm2
Fe INOX	Spessore max. del materiale in acciaio (INOX)
Al 250	Spessore max. del materiale in alluminio fine a 250 N/mm2
Cu, Ms	Spessore max. del materiale in legno dolce
GFK	Spessore max. del materiale in legno duro e compensato
	raggio minimo di curvatura interno su acciaio, legno/plastica
	Numero di corse basso
	Numero di corse alto

Simbolo Unità internazionale Unità nazionale Descrizione
P1	W W Potenza assorbita nominale
P2	W W Potenza resa
n0	/min, min-1, rpm, r/min g/minNumero di corse a vuoto
UV V Tensione di taratura
fHz Hz	Frequenza
M...	mm mm Misura, filettatura metrica
Ø mm mm Diametro di un componente rotondo
kg kg Peso conforme alla EPTA-Procedure 01
LpA	dB dB Livello di pressione acustica
LwA	dB dB Livello di potenza acustica
LpCpeak	dB dB Livello di pressione acustica picco
K...		Non determinato
a	m/s2	m/s2Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
ah,D	m/s2	m/s2Valore medio vibrazioni per taglio
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2Unità di base ed unità derivanti dal systema unità internazionale SI.

Per la Vostra sicurezza.

AVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrà create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Non utilizzare il presente eletttroutensile prima di aver letto e compreso accuramente e completenesse queste istruzioni per l'uso e le «Indicazioni

generali di sicurezza» allegate (Numero di documentazione 341 30 054 06 1). Conservare la documentazione indica per un eventuale uso futuro ed allegarla in caso di inolto oppure di vendita dell'elettroutensile.

Attenersianchealloneme nazionalinvigore concen- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'eletttroutensile:

seghetto alternative per l'utilizzo manuale per il taglio di metallo, materiali a sandwich, plastiche e legno, con inserti ed accessori consigliati alla FEIN sulla impeggo di acqua in ambiente protetto dagli agenti atmosferici.

Questo elettroutensile è pensatoanche per l'impiego sugeneratori acorrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2.

Questa norma noniene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10% . In caso di dubbio informarsi relativamente al genatore utilizzato.

Norme speciali di sicurezza.

Tenere l'apparecchio sull'impugnatura isolante qualora si svolgano lavori durante i quali si potrebhe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione cui dovere molto tesso tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.

Tenere le mani sempre lontane alla lama di taglio. Mai avvincare la mani davanti o sotto la lama di taglio. Il contatto con la lama di taglio può provocare seri incidenti. La lama di taglio può diventare molto calda durante l'esecuzione del taglio.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole-particelle di levigatura o di materia. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.

É vietato applicare targhete e marchi sull'eletttroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse electrliche. Utilizzato targhete autoadhesive.

Non utilizzato nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esceptamente approvato nella casa costrutrice dell'eletttroutensile. Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro eletttroutensile.

Pulire regolarmente le fessure di ventilazione dell'elettroutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti.

Raccomandazione: Far funzionare sempre l'elettrotensile tramite un interrottore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata containuta nel EN 60745 e cui essere impiegato per la comparazione con altri eletttroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di oscillazioni indicate rappresente le applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancê i tempi in cui l'apparecchio è spento oppure è accesso ma non effettamente in funzione. Questo può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratoriè, cancro, danni riproduittivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzato un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una buona aerazione delippo di lavoro. Lasciare effettuare la lavorazione di materiale contente amianto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostane chimiche sono, in caso di condizioni sfavorevoli, prendere fuco o causare un'esplosion. Evitare la fuga di scintille in direzione del contentatore per la polvere nonché il sovrariscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Istruzioni per l'uso.

Condurre l'elettroutensile solamente acceso verso il pezzo in lavorazione.

Guidare l'eeltroutensile uniformamente e con una leggera spinta verso la direzione del taglio. Un avanzamento troppo veloce riduce la durata dei punzoni.

ASte638:

Regolazione del numero di corse:

• numero corse basso per la lavorazione di metalli e materie plastiche,
• numero corse alto per la lavorazione di legno.
  Per aumento la durata della lama da taglio nella lavorazione del metallo si consiglia di utilizzato un lubrificante:
  -per tagli in lamiera d'acciaio: Olio da taglio,
  -per tagli su alluminio: Petrolio.

In alternatively la linea di taglio può essere spalmata con una pasta da taglio.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conductrice si depositi all'interno outensile. L'isolamento di protezione dell'elette più essere pregiudicato. Soffiare spesso la rna dell'elettroutensile,attraverso le fessure di ne, con aria compressa asciutta e priva di olio.

Se il cavo di collegamento dell'elettroutensile è danneggiato, lo stesso deve essere sostituito alla Fein oppure da un'officina autorizzata Fein per evitare pericoli per la sicurezza.

L'attuale lista dei pezzi di ricambio del presente elettrou-tensile è presente in Internet sul site www.fein.com.

In caso di necessità è possibile sostituire da soli le seguenti parti:

Utensili ad innesto

Responsibilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettROUTensile cui essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto correponde alle norme applicabili riportate sull'ultima).[20] pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. Fein GmbH, C-DB_1A, D-73529 Schwabisch Gmünd

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.
