Ürün tipi	Taşınabilir dekupaj testeresi
Marka	Fein
Model	Aste 638
Ana kullanım alanı	Metal, kompozit malzemeler, plastikler ve seramik kesimi
Güç kaynağı	Şebeke (fişli bağlantı kablosu)
Nominal gerilim	230 V (versiyona göre)
Frekans	50 Hz
Giriş gücü (P1)	620 W
Çıkış gücü (P2)	370 W
Boşta strok sayısı (n0)	800 – 3.200 dk⁻¹
Bıçak stroku	26 mm
Ağırlık (EPTA-Prosedür 01'e göre)	2,8 kg
Ses basıncı seviyesi (LpA)	84 dB(A)
Ses gücü seviyesi (LwA)	95 dB(A)
Titreşim emisyon değeri (kesme)	5,5 m/s²
Çift yalıtım	Evet (sınıf II)
Emiş bağlantısı	Evet (harici emiş için)
Strok sayısı ayarı	Elektronik, değişken
Eğik kesim	45°'ye kadar (her iki tarafta)
Bıçak sıkma sistemi	Aletsiz (hızlı değişim)
İşlenebilir malzemeler (maks. kalınlık)	Çelik 400 N/mm²: 10 mm; Paslanmaz çelik: 6 mm; Alüminyum 250 N/mm²: 20 mm; Yumuşak ağaç: 100 mm; Sert ağaç: 40 mm
Bakım ve temizlik	Havalandırma deliklerini kuru ve yağsız basınçlı hava ile temizleyin; metalik olmayan aletler kullanın
Güvenlik	Göz ve işitme koruması zorunludur; eldiven kullanımı; acil durdurma gerekmez (açma/kapama anahtarı)
Yedek parçalar ve onarılabilirlik	Testere bıçakları, kayma pabucu, güç kablosu: FEIN veya yetkili servis tarafından değiştirilmelidir
Garanti	Yasal düzenlemelere ve üretici garanti beyanına uygun olarak

Sık sorulan sorular - Aste 638 Fein

Fein Aste 638 dekupaj testeresi ile hangi malzemeleri kesebilirim?

Metal, kompozit malzemeler, plastikler, seramik, ahşap ve alüminyum kesebilirsiniz. Maksimum kalınlık malzemeye bağlıdır: çelik 10 mm'ye kadar (400 N/mm²), paslanmaz çelik 6 mm, alüminyum 20 mm, yumuşak ağaç 100 mm, sert ağaç 40 mm.

Strok sayısını nasıl ayarlarım?

Cihaz üzerindeki elektronik ayar düğmesini kullanın. Metaller ve plastikler için düşük strok sayısı seçin; ahşap için yüksek strok sayısı. Değerler 800 ila 3.200 dk⁻¹ arasındadır.

Testere bıçağı nasıl değiştirilir?

Aletsiz sıkma sistemi hızlı değişim sağlar: sıkma kolunu ileri itin, bıçağı sonuna kadar takın, ardından kolu bırakın. Başlamadan önce bıçağın iyice kilitlendiğinden emin olun.

Hangi koruyucu ekipmanları kullanmalıyım?

Koruyucu gözlük ve işitme koruması zorunludur. Gerekirse bir toz maskesi, koruyucu eldivenler ve döküntüleri durdurmak için bir önlük kullanın.

Dekupaj testeresini bir jeneratörle kullanabilir miyim?

Evet, jeneratörün ISO 8528 standardına, model sınıfı G2'ye ve harmonik bozulma faktörünün %10'dan düşük olması koşuluyla. Şüpheniz varsa, kullanılan jeneratör hakkında bilgi alın.

Aletin bakımı nasıl yapılır?

Havalandırma deliklerini düzenli olarak kuru ve yağsız basınçlı hava ile metalik olmayan aletler kullanarak temizleyin. Yoğun metal çalışmasından sonra, iletken tozları boşaltmak için içini üfleyin.

Güç kablosu hasar görürse ne yapmalıyım?

Elektrik riskini önlemek için kabloyu yetkili bir FEIN servisine veya üreticiye değiştirtin. Aleti hasarlı kabloyla kullanmayın.

Eğik kesim yapabilir miyim?

Evet, taban her iki tarafta 45°'ye kadar eğilebilir. Taban vidalarını gevşetin, istenen açıya eğin (cihazdaki işaretler) ve vidaları sıkın.

Titreşimleri nasıl azaltabilirim?

Aleti sıkıca ama zorlamadan tutun, uygun ve iyi durumda bıçaklar kullanın ve düzenli molalar verin. İletimi azaltmak için titreşim önleyici eldivenler giyin.

Yedek parçaları nerede bulabilirim?

Güncel yedek parça listesi www.fein.com adresinde mevcuttur. Bıçaklar, pabuçlar vb. sipariş verebilirsiniz. Onarımlar için yetkili bir FEIN servisine başvurun.

KULLANIM KILAVUZU Aste 638 Fein

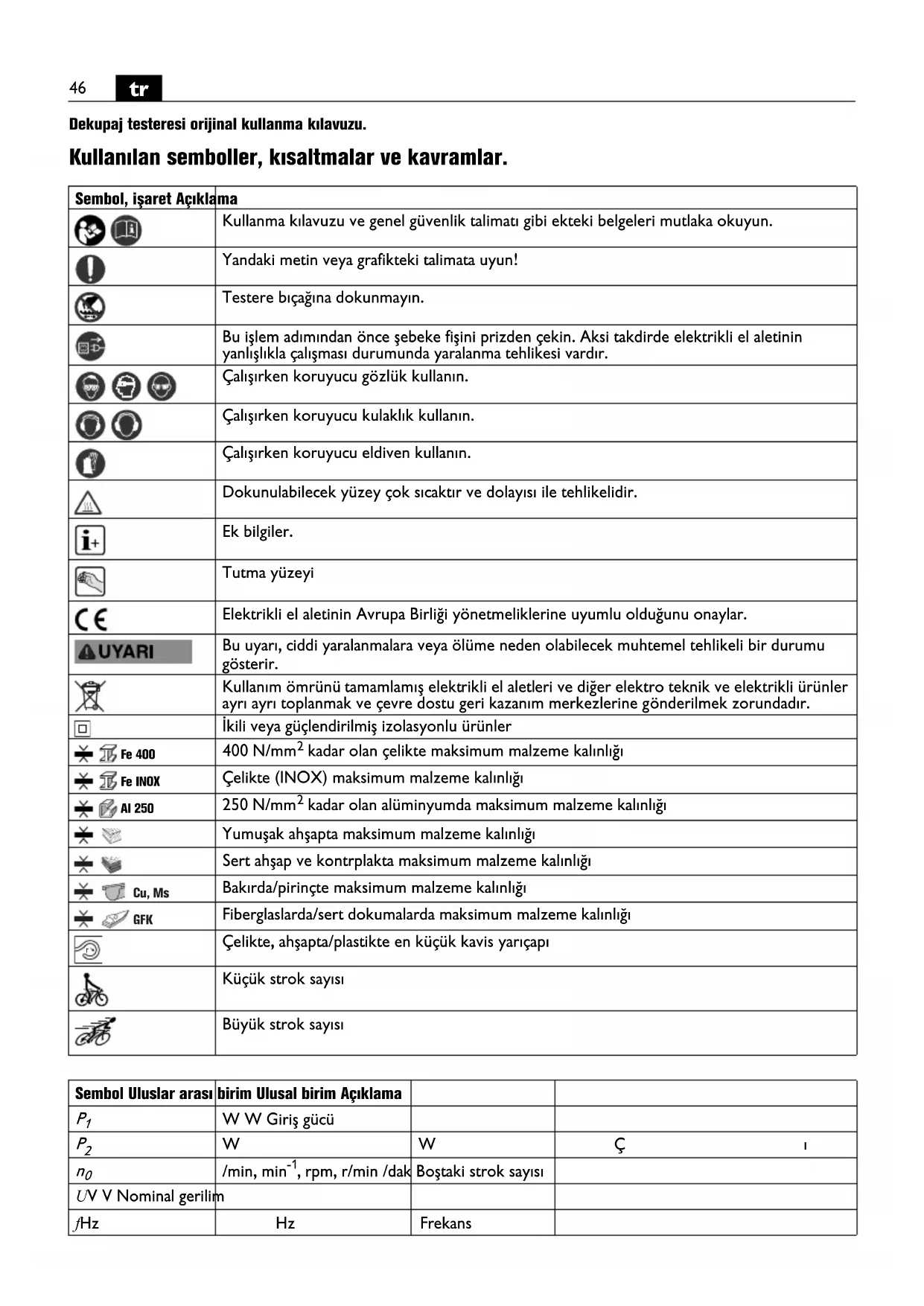

Kullanian semboller, kisaltmalar ve kavramlar.

Sembol,,isaret Açıklamı
	Kullanma kılıvuzu ve genel güvenlik talimatu gibi ektekleri belgeleri mutlaka okuyun.
	Yandaki metin veya grafikteki talimata ullan!
	Testere böğchina dokunmayın.
	Bu,islem adımindan,onceşbeke fişini prisizençekin.Aksi takdirde elektrikli el aletinin yanlışkı lakişması durumunda yaralanma tehlükesi yardir.
	Çalıkırkenkoruyucu gozlük kullanın.
	Çalıkırkenkoruyucukulakkı kullanın.
	Çalıkırkenkoruyuceldiven kullanın.
	Dokunulabilecek,yüz,yok,sicalsır ve dolay,is iltehlikeli dir.
	Ek bilgiler.
	Tutma,yüzeyi
CE	Elektrikli el aletinin Avrupa Birlüg,yönetmeliklerine uyumlulu olduğunu onaylar.
UYARI	Bu uyari, ciddi yaralanmalarafa vya olüme neden olabilecek muhtemel sehildeti bir durumu gosterir.
	Kullanım Ömrún,u tamamlami#, elektrikli el aletleri ve dioer elektro teknik ve elektrikli ürünler ayrı toplanmak ve çevre dostu gerı kazanan merkezlerine gonderilmek zorundadir.
	İkili veya Güçlendirilmi#, izolasyonlu ürünler
Fe 400	400 N/mm2kadar olançeliku maksimum malzeme kalıligi
Fe INOX	Çeliku (INOX) maksimum malzeme kalıligi
AI 250	250 N/mm2kadar olan alüminyumda maksimum malzeme kalıligi
	Yumuşak ahşapta maksimum malzeme kalıligi
Cu, Ms	Sert ahşap ve kontrplakta maksimum malzeme kalıligi
GFK	Bakırda/pirinçte maksimum malzeme kalıligi
	Fiberglassarda/sert dokumalarda maksimum malzeme kalıligi
	Çeliku,ahşapta/plastikte en kılıçk kavis yarıçapi
	Kılıçk strok sayı
	Büyük strok sayı

Sembol Uluslararası	birim ÜlusalbirimAçıklama
\( P_1 \)	W W Giriş Güçü
\( P_2 \)	W	W	Ç
\( n_0 \)	/min, min-1, rpm, r/min /dak	Boşakti strokayoı
UVV Nominal gerilim
fHz	Hz	Frekans
M...	mm mm Ölçü, metrikDMI
Ø mm mm Yuvarlak	bir parçanınçapi
	kg kg Ağırkı EPTA-Procedure 01'e uygün
LpA	dB dB Ses basınç seviyesi
LwA	dB dB Gürültü emisyonu sevıyesi
LpCpeak	dB dB En yüksek ses basınç seviyesi
K...			Tolerans
a	m/s2	m/s2	Titreşim emisyondehyeri EN 60745'e gere(üç)yönün vektör toplamı)
ah,D	m/s2	m/s2	Kesme icin orta titreşimayoı
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,dak, m/s2	Temel ve türetilendehyerler uluslar arasi birirmler sistemi Şİ'den alinmışı.

Güvenliginiz ici.

UYARI

Bütün Güvenlik talimat ve uyarınlın okuyun. Güvenlik talimat ve

uyarilarina uyulmadigi takdirde elektrik carpmasi, yangin ve/veya agir yaralanmalarana neden olunabilir.

Bütin güvenlik talimati ve uyarilarimi ilerde kullanmak üzere saklayin.

Bu kullanma kilavuzunu ve ekteki "Genel guvenlik talimatu' nı (ürün kodu 3 41 30 054 06 1) esasli

bicomde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayin. Anilan belgeleri ileride kullanmak üzere saklayin ve elektrikli el aletini baskalarina verdiginizde veya devrettiginizde bu belgeleri de verin. Ilgili ulusal calisma hukumlerine de uyun.

Elektrikli el aletinin tanimi:

Hava kosullarina karsi korunmali ortamlarda, FEIN tarafindan izin verilen uclar ve aksesuarla, su kullanilmadan metal, sandvic malzeme, plastik ve ahsapakesme isleri icin tasarlanmis elle yonlendirilen dekupaj testeresi.

Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akim jeneratörlerinde kullanilmaya uygun olarak tasarlanmistir. Distorsiyon orani % 10'u asacak olursa bu norma uygunluk saglanmaz. Kuskulu durumlarda kullandiginiz jeneratörün özellikleri hakkinda bilgi alin.

Ozel güvenlik talimati.

Alet ucunun gürünmenyen akım kabolarina veya aletin sebeke böglanti kablosuna rastlama olasili bulunan isleri yaparken aleti izolasyonlu tutamak yüeylerinden tutun. Gerilim ileten kabolarla temasa gelindigiinde aletin metal parçaları elektrik gerilime maruz kalabilir ve elektrik Çarpması olabilir.

Ellerinizi testere biçagindan uzak tutun. Testere biçaginün onunü veya altini kavramayin. Testere biçagli ile temas yaralanmalarana neden olabilir. Kesme islemi esnasinda testere biçagli cok isinabilir.

Kisisel koruyucu donanim kullanin. Yaptiginiz isge gore tam yuz siperligi, goz koruma donanimi veya koruyucu gozluk kullanin. Eger uygunsa kucuk taqlama ve malzeme paraciklarina karsi koruma saglayan toz maskesi, koruyucu kulaklik, koruyucu is eldivenleri veya ozel is onligi kullanin. Gozler cesisli uygulamalarda etrafa savrulan paraciklardan korunmalidir. Toz veya soluma maskesi calisma sirasinda ortaya cikan tozlari filtre eder. Uzun sure yuksek gurultu altoanda calisirsaniz isitme kaybina ugrayabilirsiniz.

is parcasini emniyete alin. Bir germe donanimi ile emniyete alinmis is parcasi elle tutmaya oranla daha guvenli islenir.

Elektrikli el aletinin üstne etiket ve isaretlerin vidalanmasi veya percinlenmesi yasaktir. Hasar goren izolasyon elektrik carpmasina karı koruma saglamaz. Yapisi etiketler kullanin.

Elektrikli el aletinin ureticisi tarafindan ozel olarak gelsetilmemi veya onaylanmami aksesuar kullanmayin. Herhangi bir akesesuarin elektrikli el aletinize uyması güvenli,isletme icin tek basina yeterli degildir.

Elektrikli el aletinin havalandirma araliklari n metal olmayan araclarla duzenli araliklarla temizleyin. Motor fani tozu govdenin icine ceker. Metal tozunun asiri olcude birikmesi elektriksel tehlike yaratir.

Aleti calistirmadan once her defasinda sebeke baglanti kablosunda ve sebeke fisinde hasar olup olmadigiinikontrol edin.

Tavsiye: Elektrikli aletini daima 30 mA veya/DDa duusuk hatali akim degerie sahip bir hatali akim koruma salteri (RCD) uzerinden calistirin.

El kol titresimi

Bu talimatta belirtilen titresim seviyesi EN 60745'e uygun bir olçme yontemi ile belirlenmiş olup, elektrikli el alelerinin mukayesesinde kullanilabilir. Bu deger ayrica kullaniciya binen titresim yükününGPCi olarak tahmin edilmesine de uygundur.

Belirtilen titresim seviyesi elektrikli el aletinin temel kullanımlarina aittir. Ancak elektrikli el aleti farklıçlar veya yetersiz bakimla farklı,islerde kullanılacak olursa, titresim seviysinde farkliliklar ortaya çık bilir. Bu da toplam calisma suresinde kullanıciya BINen titresim yükün ünlmi olçüde artırabilir.

Kullaniciya binen titresim yukunu tam olarak tahmin edebilmek icin, aletin kapali veya aqk oldugu haldeGPCekten kullanimda olmadigi sureler de dikkate alinmalidir. Bu, toplam calisma suresinde kullaniciya binen titresim yukunu onemli olcüde azaltabilir.

Kullaniciyi titresim etkilerine karsi korumak uzere ek givenlik onlemleri tespit edin; orneigin: Elektrikli el aletinin ve uclarin bakimi, ellerin sicasik tutulmasi, is surelerinin organize edilmesi.

Tehlikeli tozlarda calisma

Bu alele malzemelerin kazindigi islerde tehlikeli olabilecek tozlar ortaya ickar.

Orneigin asbest, asbest iceren malzemeler, kurşun iceren boyalar, metaller, bazı ahşap Türleri, mineraller, taş icerikl malzemelere ait silikat parçacijklari, boya incelticiler, ahşap koruyucu maddeler, su araçlarinda kullananan zehirli koruyucu maddelere dokunmak veya bunlari solumak kullanılcarda alerjik reaksiyonlara ve/veya solunum yolu hastaliklarina, üreme rahatsizlikarina neden olabilir. Tozlarin solunma tehlükesiayoilmla ilgilidir. Yaptıgüniz iste ortaya çikan toza uygun bir emme tertibati ve kişisel koruyucu donanim kullanin ve calistıgüniz yerin iyice havalandirilmasini saglayin. Asbest iceren malzemelerin islenmesini uzmanlara birakin.

Ahsap tozu ve hafif metal tozu, kizgin malzeme tozu ile kimyasal maddelerin karisimi elverissiz kosullarda Kendiliginden tutusabilitir ve patlamaya neden olabilir.

Calisirken ortaya cikan kivilcimlarin toz haznelerine yonelmesini, elektrikli aletinin ve malzeme kazima islemi esnasinda ortaya cikan malzemenin asiri olciude isinmasini onleyin, toz haznelerini zamaninda bosaltin, malzeme ureticisin talimatlarina ve ulkenizdeki malzeme isleme yonetmeliklerine uyun.

Calisirken dikkat edilmesi gereken hususlar.

Elektrikli el aletini her zaman calisir durumda is parcasina yoneltin.

Elektrikli el aletini dizgün ve hafif bir itme kuvveti ile kesme yönunde hareket ettirin. Asiri bastirma/itme kuvveti kullananan uçların kullanim ömrün ünmeli olçüde kılısaltir.

ASte638:

Strok sayisi ayari:

• Metallerin ve plastiklerin işlenmesi icin Düşuk strok sayisi,
  -Ahsabin islenmesi iin yuksek strok sayisi.

Metaller islenirken testere biçaginin kullanim suresinin uzatilmasi,—in bir yalık maddesi kullanilmasi tavyiye edilir:

• Celik saclarda kesme icin: Kesme yagi,
• Aluminyumda kesme icin: Gazyagi.

Alternatif olarak kesme hattina bir kesme pastasi da surelebilir.

Bakim veminteri servisi.

Olagan disi kullanim kosullarinda metaller islenirken elektrikli el aletinin icinde iletken toz birikebilir. Bunun sonucunda elektrikli el

aletinin koruyucu izolasyonunun islevi olumsuz yonde etkilenir. Elektrikli el aletinin icini sik sik kuru ve yagsiz basinci hava ile temizleyin.

Elektrikli el aletinin baglanti kablosu hasar gorecek olursa, tehlikeli durumlarin ortaya cikmasini onlemek amacylya, Fein tarafindan veya bir Fein atolyesinde degistirilmelidir.

Bu elektrikli el aletininGPCel yedek parca listesini Internette www. fein.com. sayfasinda bulabilirsiniz.

Aşaqidaki parçaları gerektigünde kendiniz değistirebilirsiniz:

Uclar

Teminat ve garanti.

Urüne ilşkin teminat piyasaya sunulduğu ülkenin yasal duzenlemeleri;cerevesindeGPCERlidir.Ayrica FEIN,FEIN Üretici garanti beyanina uygunbir garanti saglar.

Elektrikli el aletinizin teslimat kapsaminda bu kullanma kilavuzunda tanimlanan veya sekli gosterilen aksesuarin sadece bir parçası da bulunabilitir.

Uyumluluk beyani.

FEIN firmasi tek sorumlu olarak bu urünün bu kullanim kilavuzunun son sayfasinda belirtilen ilgili kosullara uygun oldugunu bylan eder.

Teknik belgelerin bulundugu merkez: C. & E. Fein

GmbH, C-DB_IA, D-73529 Schwabisch Gmünd

Çevre koruma, tasfiye.

Ambalaj malzemesi, kullanim omrunu tamamlamis elektrikli el aleleri ve aksesuar cevre dostu geri kazanim merkezine gonderilmelidir.
