Aste 638 - Sag Fein - Gratis bruksanvisning og manual

Produkttype	Bærbar stikksag
Merke	Fein
Modell	Aste 638
Hovedbruk	Kapping av metall, komposittmaterialer, plast og keramikk
Strømforsyning	Nett (tilkoblingskabel med støpsel)
Nominell spenning	230 V (avhengig av versjon)
Frekvens	50 Hz
Opptatt effekt (P1)	620 W
Avgitt effekt (P2)	370 W
Tomgangshastighet (n0)	800 – 3 200 min⁻¹
Slaglengde	26 mm
Vekt (i henhold til EPTA-Prosedyre 01)	2,8 kg
Lydtrykknivå (LpA)	84 dB(A)
Lydeffektnivå (LwA)	95 dB(A)
Vibrasjonsemisjonsverdi (saging)	5,5 m/s²
Dobbeltisolering	Ja (klasse II)
Tilkobling for støvavsug	Ja (for eksternt avsug)
Justering av slagtall	Elektronisk, variabel
Skjæring på skrå	Opptil 45° (fra begge sider)
Bladfeste	Verktøyfritt (hurtigskifte)
Bearbeidbare materialer (maks. tykkelse)	Stål 400 N/mm²: 10 mm; Rustfritt stål: 6 mm; Aluminium 250 N/mm²: 20 mm; Mykt tre: 100 mm; Hardt tre: 40 mm
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene med tørr, oljefri trykkluft; bruk ikke-metalliske verktøy
Sikkerhet	Øye- og hørselsvern påbudt; bruk hansker; nødstopp ikke nødvendig (av/på-bryter)
Reservedeler og reparerbarhet	Sagblad, glideplate, strømledning: utskifting av FEIN eller autorisert verksted
Garanti	I henhold til lovbestemmelser og produsentens garantierklæring

Ofte stilte spørsmål - Aste 638 Fein

Hvilke materialer kan jeg skjære med Fein Aste 638 stikksag?

Du kan skjære metall, komposittmaterialer, plast, keramikk, tre og aluminium. Maksimal tykkelse avhenger av materialet: stål opptil 10 mm (400 N/mm²), rustfritt stål 6 mm, aluminium 20 mm, mykt tre 100 mm, hardt tre 40 mm.

Hvordan justerer jeg slagtallet?

Bruk det elektroniske justeringshjulet på apparatet. For metall og plast, velg et lavt slagtall; for tre, et høyt slagtall. Verdiene går fra 800 til 3 200 min⁻¹.

Hvordan bytter jeg sagblad?

Det verktøyfrie festesystemet muliggjør raskt skifte: skyv spennspaken fremover, sett bladet helt inn, og slipp spaken. Kontroller at bladet er godt låst før du starter.

Hvilket verneutstyr må jeg bruke?

Du må bruke vernebriller og hørselvern. Bruk også støvmaske ved behov, vernehansker og et forkle for å stoppe rusk.

Kan jeg bruke stikksagen med et aggregat?

Ja, forutsatt at aggregatet oppfyller ISO 8528 standard, modellklasse G2, med harmonisk forvrengning under 10 %. Ved tvil, undersøk aggregatet som brukes.

Hvordan vedlikeholder jeg verktøyet?

Rengjør ventilasjonsåpningene regelmessig med tørr, oljefri trykkluft, bruk ikke-metalliske verktøy. Etter intensivt metallarbeid, blås innsiden ren for ledende støv.

Hva gjør jeg hvis strømledningen er skadet?

Få ledningen skiftet av et autorisert FEIN-verksted eller produsenten selv for å unngå elektrisk risiko. Ikke bruk verktøyet med en skadet ledning.

Kan jeg skjære på skrå?

Ja, sålen kan vippes opptil 45° fra begge sider. Løsne skruene på sålen, vipp den til ønsket vinkel (merker på apparatet) og stram skruene.

Hvordan redusere vibrasjoner?

Hold verktøyet fast men uten å overanstrenge, bruk egnede blader i god stand, og ta regelmessige pauser. Bruk antivibrasjonshansker for å redusere overføringen.

Hvor finner jeg reservedeler?

Den aktuelle reservedelslisten finnes på www.fein.com. Du kan bestille blader, gliderplater osv. For reparasjoner, kontakt et autorisert FEIN-verksted.

BRUKSANVISNING Aste 638 Fein

-lavt slagtal til bearbejdning af metal og plast,
- hojt slagtal til bearbjdning af tae.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

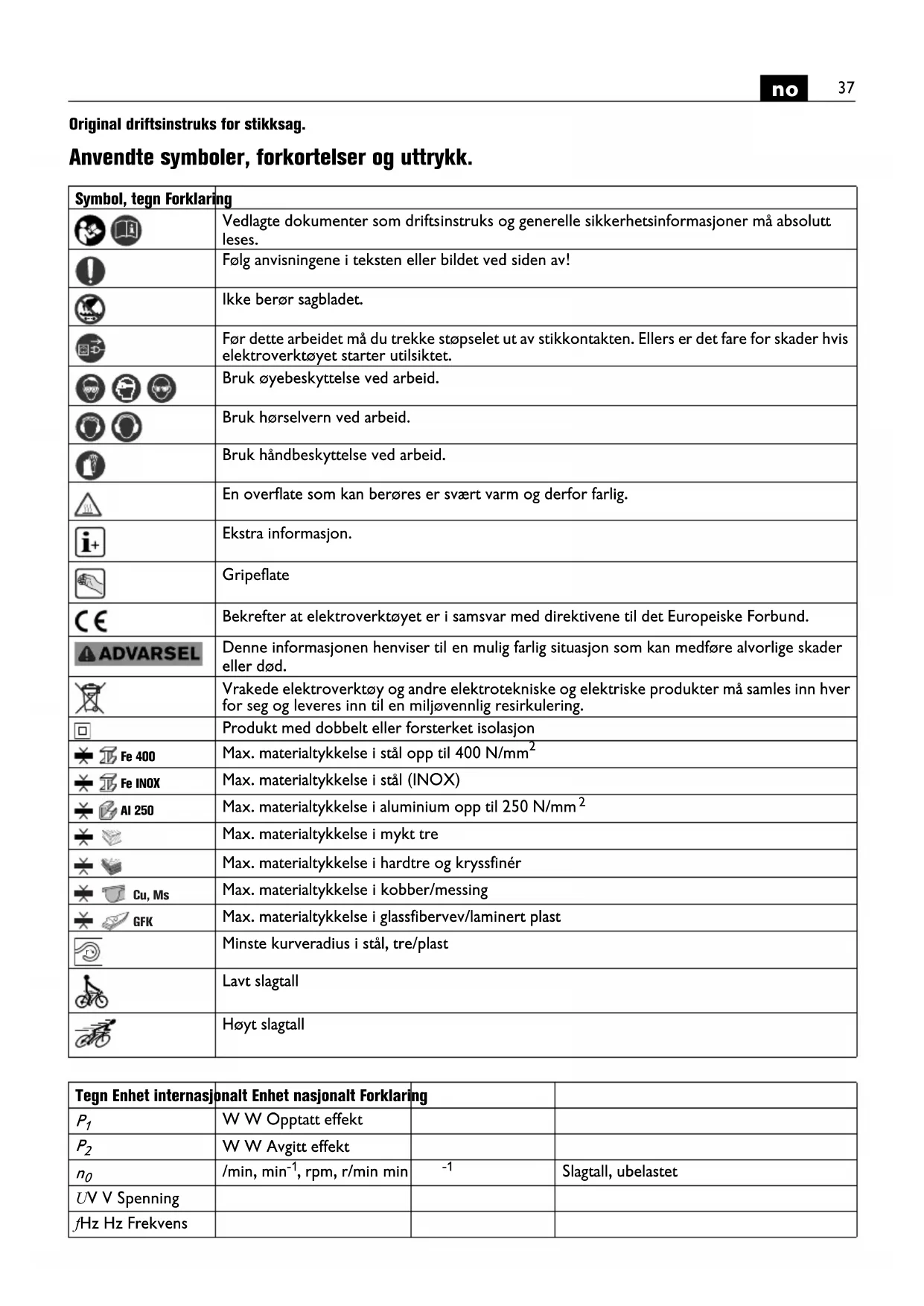

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses.
	Følg anvisingene i teksten eller bildet ved sider av!
	Ikke berør sagbladet.
	Før dette arbeidet på trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk.Handbeskyttelse ved arbeid.
	En overflate som kan berøres er svært varm og derfor farlig.
	Ekstra informasjon.
	Gripeflate
CE	Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund.
ADVARSEL	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller ød.
	Vrakede elektroverktøy og andere elektrrotekniske og elektriskeprodukter på samles inn hvor for seg og leveres inn til en miljøvennlig resirkulering.
	Produkt med dobbelt eller forsterket isolasjon
Fe 400	Max. materialtykke i stål opp til 400 N/mm2
Fe INOX	Max. materialtykke i stål (INOX)
AI 250	Max. materialtykke i aluminium opp til 250 N/mm2
	Max. materialtykke i mykt tre
Cu, Ms	Max. materialtykke i hardtre og kryssfinér
GFK	Max. materialtykke i glassfibervev/laminert plast
	Minste kurveradius i stål, tre/plast
	Lavt slagtall
	Høyt slagtall

Tecn Enhet internasjönalt Enhet nasjonalt Forklaring
P1	W W Opptatt effekt
P2	W W Avgitt effekt
n0	/min, min-1, rpm, r/min min	-1	Slagtall, ubelastet
UV V Spenning
fHz Hz Frekvens
M...	mm mm Mål, metrisk
Ø mm mm Diameter	til en rund del
	kg kg Vekt tilsvarende EPTA-Procedure 01
LpA	dB dB Lydtrykknivå
LwA	dB dB Lydeffektnivå
LpCpeak	dB dB Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s2	m/s2	Svingningssemisjonsverdi iht. EN 60745 (vektorsum fra tre retninger)
ah,D	m/s2	m/s2	Gjennomsnittelig svingningsverdi til saging
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- og avledede enheter fra det interna-sjonale enchetsystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og

anvisingene. Unnlatelse av a over

holde advarslene og nedenstaende anvisninger kan medfore elektriske stot, brann og/eller alvorlige skader.

Ta godt varé på alle advarslène og informasjonene.

Ikke bruk dette elektroverktoyet for du har lest og forstatt donne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku

mentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktoyet hvis det lanes bort ell er Selges videre. Folg ogsa de vanlige nasjonale arbeidsmiljobestemmelsene.

Elektroverktøyets formal:

Handfort stikksag for saging av metall, sandwichmaterialer, plast og tre med innsatsverktoy og tilbehør godkjent av FEIN uten vanntilforsel i værbeskyttede omgivelser. Dette elektroverktoyet er ogsa beregnet til bruk pa vekselstrormgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den sakalte klirrfaktoren overskrider 10% .I tvilstfeller ma du informere deg om den generatoren duBruker.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan øgså sette elektrøverktøyets metalldeler under penning og.Fore til elektriske støt.

Hold hendene unna sagbladet. Ikke grip foran eller under sagbladet. Kontakt med sagbladet kan fore til skader. Sagbladet kan bli svart varmt ved saging.

Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk ma du bruke visir, oyebeskyttelse erler vernebriller. Om nadvendig ma du bruke stovmaske, horselvern, vernehansker ell spesialforkle som holder sma slipe- og materialpartikler unna kroppen din. Oynene bør beskyt

tes mot fremmedlegemer som kan slynges rundt ved visse typ beruk. Stov-ller pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfore skader pa horselen.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holds sikrere enn med händen.

Det er forbudt Å skru eller nagle skilt eller tegn pa elek- troverktoyet. En skadet isolasjon gir ingen beskyttelse mot elektriske stot. Bruk klebeskilt.

Bruk kun reservedeler er tilbehør som er levert og god-kjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Rengjor ventilasjonsapningene til elektroverktyet med ikke-metaliske verktoy med jejne mellomrom. Motorviften trekker stov inn i motorhuset. Dette kan forarsake elektrisk fare när det samles for mye metallstov.

Sjekk strømledningen og støpselet mht. skader før igang-setting.

Anbefaling: Elektroverktøyet på alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA ellerindre.

Hand-arm-vibrasjoner

Vibrasjonsnivæt som er angitt i disse anvisingene er malt iht. en malemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg ogsa til en forelopig vurdering av svingningsbelastningen.

Det angitte svingningsnivæt representer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy aller utilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en noyaktig vurdering av vibrasjonsbelastningen bør det også tes hensyn til tidene nar maskinen var utkoblet eller gär, men ikke virkelig brukes. Dette kan reduse

vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for a beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Handtering av farlig stov

I arbeidsprosesser der dette verktoyet fjerner deler av materialer kan det oppsta stov som kan vare farlig. Beroringller innanding av noen typer stov som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, lsemidler for maling, trebeskyttesimidler, bunnstoff for bater kan utlose allergiske reaksjoner og/eller andedrettssykdommer, kreft, forplantningsstkader hos mensnesker. Risikoen ved innanding av stov er avhengig av eksponderingen. Bruk en avsuging som passer til stovet som oppstar, bruk personlig beskyttesesutstyr og sorg for en god ventilasjon av arbeidsplassen. Overlat beareidelsen av asbestholdig material kun til fagfolk.

Trestov og lettmetallstov, varme blandinger av slapestov og kjemiske stoffer kan ved ugustige vilkar antennene seg selv og forarsake en eksplosjon. Unnga gnistsprut i retning av stovbeholderen og en overoppheting av el-verktoyet og slipematerialet, tom stovbeholderen i tide, folg bearbeidelsesinstruksene til materialproduusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Bruksinformasjon.

Elektroverktøyet må kun fores inn mot arbeidsstykket iinnkoblet tilstand.

Før elektroverktoyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer brukstiden for innsatsverktoyene sterkt.

ASte638:

Slagtallinnstilling:

• lavt slagtall til bearbeidelse av metaller og kunststoff,
  -hoyt slagtall tilbearbeidelseavtre.

For øket brukstid av sagbladet ved bearbeiding av metall anbefales Å bruke et smoremiddel:

• For skjaering i stalplater: Skjareolje,
• For skjaering i aluminium: Petroleum.

Alternativek an skjærelinjen ogsa smores med en skjarepasta.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved beareidelse av metall sette seg lededyktig stov innate i elektroverktøyet. Beskyttelsesisolasjonen til

elektroverktøyet kan inskrenkes. Blas oftge gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med torr og oljefri trykkuft.

Hvis tilkopilingsledningen til elektroverktøyet er skadet, på这部分 skiftes ut av Fein eller et autorisert Fein-serviceverktsted forå unngå fare for sikkerheten.

Den aktuelle reservationsslisten for dette elektroverktoyet finner du på internettet under www.fein.com.

Folgende deler kan du skiffe ut selv etter behov: Innsatsverktoy

Reklamasjonsrett og garanti.

Reklamasjonsretten for Produktet gjelder fj. de lovmesige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

Firmaet FEIN erklær som eneansvarlig at detteproduk-tet stemmer overens med de vanlige bestemmelsene som er oppfør på siste side i/DDNE driftsinstruksen.

Tekniske underlag hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwabisch Gmünd

Emballasjer, gammadt elektroverktoy og tilbehør må leveres inn til miljøvennlig resirkulering.
