Aste 638 - Saag Fein - Tasuta kasutusjuhend

Toote tüüp	Kaasaskantav tikksaag
Mark	Fein
Mudel	Aste 638
Peamine kasutus	Metalli, komposiitmaterjalide, plastide ja keraamika saagimine
Toiteallikas	Võrk (ühenduskaabel pistikuga)
Nimipinge	230 V (vastavalt versioonile)
Sagedus	50 Hz
Tarbitav võimsus (P1)	620 W
Kasulik võimsus (P2)	370 W
Tühikäigulöökide arv (n0)	800 – 3 200 min⁻¹
Saetera käik	26 mm
Kaal (vastavalt EPTA-protseduurile 01)	2,8 kg
Helirõhu tase (LpA)	84 dB(A)
Heli intensiivsuse tase (LwA)	95 dB(A)
Vibratsiooni emissiooni väärtus (saagimine)	5,5 m/s²
Topeltisolatsioon	Jah (II klass)
Imemise ühendus	Jah (väliseks imemiseks)
Löökide arvu reguleerimine	Elektrooniline, muutuv
Kaldlõikus	Kuni 45° (mõlemalt poolt)
Saetera kinnitussüsteem	Ilma tööriistata (kiire vahetus)
Töödeldavad materjalid (maksimaalne paksus)	Teras 400 N/mm²: 10 mm; Roostevaba teras: 6 mm; Alumiinium 250 N/mm²: 20 mm; Pehme puit: 100 mm; Kõva puit: 40 mm
Hooldus ja puhastus	Puhastage ventilatsiooniavasid kuiva ja õlivaba suruõhuga; kasutage mittemetallist tööriistu
Ohutus	Kohustuslikud silma- ja kuulmiskaitsevahendid; kinnaste kasutamine; erakorraline seiskamine pole vajalik (sisse/välja lüliti)
Varuosad ja remonditavus	Saeterad, libisemisjalg, toitekaabel: asendamine FEINi või volitatud töökoja poolt
Garantii	Vastavalt seadusandlusele ja tootja garantiideklaratsioonile

Korduma kippuvad küsimused - Aste 638 Fein

Milliseid materjale saan lõigata Fein Aste 638 tikksaega?

Saate lõigata metalli, komposiitmaterjale, plastikut, keraamikat, puitu ja alumiiniumi. Maksimaalne paksus sõltub materjalist: teras kuni 10 mm (400 N/mm²), roostevaba teras 6 mm, alumiinium 20 mm, pehme puit 100 mm, kõva puit 40 mm.

Kuidas reguleerida löökide arvu?

Kasutage seadmel asuvat elektroonilist reguleerimisnuppu. Metallide ja plastide puhul valige väiksem löökide arv; puidu puhul suurem. Väärtused on vahemikus 800 kuni 3 200 min⁻¹.

Kuidas vahetada saetera?

Ilma tööriistata kinnitussüsteem võimaldab kiiret vahetust: lükake kinnituskang ette, sisestage saetera lõpuni, seejärel vabastage kang. Enne alustamist veenduge, et saetera on korralikult lukustatud.

Milliseid kaitsevahendeid pean kandma?

Kandke kohustuslikult kaitseprille ja kuulmiskaitsevahendeid. Kasutage vajadusel ka tolmumaski, kaitsekindaid ja põlle prahi eest kaitsmiseks.

Kas saan tikksaagi kasutada generaatoriga?

Jah, tingimusel, et generaator vastab standardile ISO 8528, mudeliklass G2, harmooniliste moonutusteguriga alla 10%. Kahtluse korral uurige kasutatava generaatori kohta.

Kuidas hooldada tööriista?

Puhastage regulaarselt ventilatsiooniavasid kuiva ja õlivaba suruõhuga, kasutades mittemetallist tööriistu. Pärast intensiivset metallitööd puhuge sisemusest juhtiv tolm välja.

Mida teha, kui toitekaabel on kahjustatud?

Laske kaabel vahetada FEINi volitatud töökojas või tootja enda poolt, et vältida elektrilisi ohte. Ärge kasutage tööriista kahjustatud kaabliga.

Kas saan lõigata kaldus?

Jah, tald saab kallutada kuni 45° mõlemalt poolt. Keerake talda kinnituskruvid lahti, kallutage see soovitud nurga alla (märgised seadmel) ja keerake kruvid uuesti kinni.

Kuidas vähendada vibratsiooni?

Hoidke tööriista kindlalt, kuid mitte jõuga, kasutage sobivaid ja heas seisukorras saeterasid ning tehke regulaarseid pause. Kandke vibratsiooni vähendamiseks anti-vibratsioonikindaid.

Kust leida varuosi?

Praegune varuosade nimekiri on saadaval veebilehel www.fein.com. Saate tellida saeterasid, taldu jne. Remondiks pöörduge FEINi volitatud töökotta.

KASUTUSJUHEND Aste 638 Fein

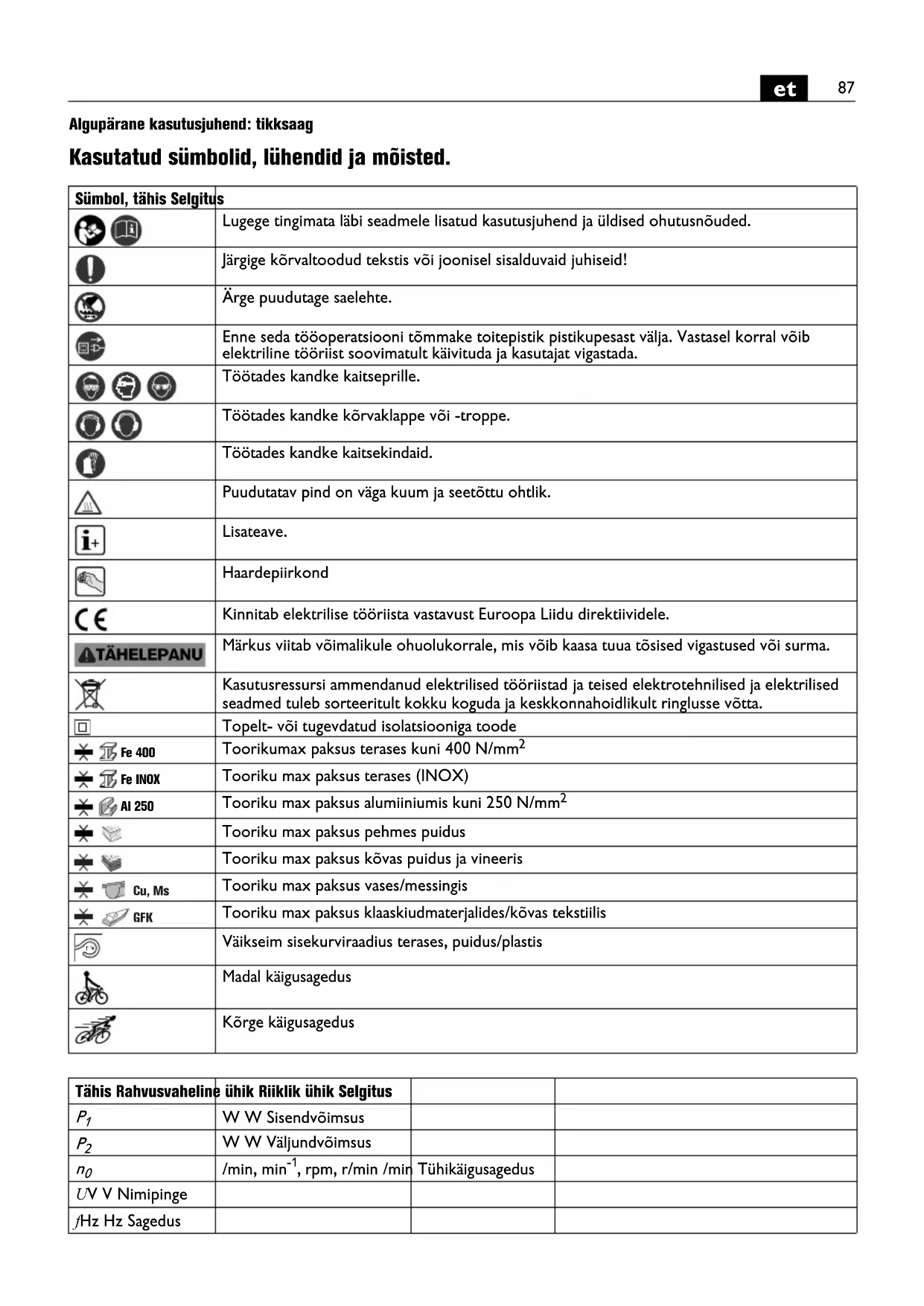

Algupärane kasutusjuhend: tikkaag

Kasutatud sumbolid, lühendid ja moisted.

Sümibol, tähis Selgitus
	Lugege tingimata LABI seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Järgige kõraltooodud tekstis või joonisel sisalduvaid juhiseid!
	Ärge puudutage saelehte.
	Enne seda tõöperatsiooni tõmmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tõörilist soovimatult käivituda ja kasutajat vigastada.
	Tõottades kandke kaitseprille.
	Tõottades kandke kõrvaklappe või -troppe.
	Tõottades kandke kaitsekindaid.
	Puudutatav pind on väga kuum ja seetõttu ohtlik.
	Lisateave.
	Haardepiirkond
CE	Kinnitab elektrilise tõörista vastavust Euroopa Liidu direktiividele.
ATÄHELEPANU	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammandanud elektrilised tõöristad ja teised elektrotehnilised ja elektrilised seabed tuleb sorteeritult kokku koguda ja keskkonnaahoidlikult ringlusse võtta.
	Topelt- või tugevdut isolatsioniga toode
Fe 400	Toorikumax paksus terases kuni 400 N/mm2
Fe INOX	Tooriku max paksus terases (INOX)
AI 250	Tooriku max paksus almiiniumis kuni 250 N/mm2
	Tooriku max paksus pehmes puidus
Cu, Ms	Tooriku max paksus kõvas puidus ja vineeris
GFK	Tooriku max paksus vases/messingis
	Väikseim sisekurviraadius terases, puidus/plastis
	Madal käigusagedus
	Kõrge kõigusagedus

Tähis Rahvusvaheline	ühik Riiklik ühik Selgitus
P1	W W Sisendvöimsus
P2	W W Väljundvöimsus
n0	/min, min-1, rpm, r/min /min	Tühikäigusagedus
UV V Nimipinge
fHz Hz Sagedus
M...	mm mm Meetermõõdustik
Ø mm mm Detaili täbimõõt
	kg kg Kaal EPTA-Procedure	01 järgi
LpA	dB dB Heliröhu tase
LwA	dB dB Helivöimsuse tase
LpCpeak	dB dB Heliröhu maksimaalne tase
K...			Mõtemääramatus
a	m/s2	m/s2	Vibratsoonitase EN 60745 järgi (kolme suuna vektorsumma)
a h,D	m/s2	m/s2	Keskmine vibratsoon saagimisel
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Rahvusvahelise mõotühikute sösteemi SI põhiuhikud ja tuletatud ühikud.

Tööohutus.

ÄHELEPANU

Lugege labi koik ohutusnouded ja juhised. Ohutusnuete ja juhiste

eiramine voib tuua kaasa elektrilooigi, tulekahju ja/vo i rasked vigastused.

Hoidke koik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrise tooriista kasutuselevottu lugege pohjalikult labi kasutusjuhend ja juurdekuuluvad üldised ohutusnouded (dokumendi nr

3 41 30 054 06 1). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tõöriista edastamisel kolmandatele isikutele pange kaasa ka nimeturud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest tookaitsenouetest.

Elektrilise töriista otstarve:

Käsitsi juhitav tikkaag metall-, kompositmaterialide ja puidu kuivsaagimiseks; kasutada tuleb FEIN poolt heakskiidetud tarvikuid ja lisavarustust ning toötada tuleb ilmastikumōjude eest kaitstud keskkonnas.

Elektrilist tooriista saab uhendada ka piisava voimsusega vahelduvvoolgeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskatt siis, kui nn moonutustegur ületab 10% . Vajaduse korral hankige kasutatud generatori kohta tevet.

Kui teostate toid, mille puhul voib tarvik tabada varjatud elektrijuhtmeid voi seadme enda toitejuhet, hoidke seadet ainult isoleeritud kæpidemetest. Kontakt pinge all oleva elektrijuhtmega vob pingestada seadme metallosad ja pohjustada elektrilögi.

Hoidke kaed saelehest eemal. Arge viige omakasi saelehe ette ega alla. Saelehega kokkupuude voib pohjustada vigastusi. Saeleht voib tootamisel minna vaga kuumaks.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele naomaski, silmakaitset voi kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid voi kaitsepolle, mis kaitseb Teid lihvmisel eralduvate väikeste osakeste eest. Silmad peavad olea kaitstud seadme kasutamisel eralduvate vörkehade eest. Tolmu-voi hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali mura voib kahjustada kuulmist.

Kinnitage toedeldav torik. Kinnitusvahendite abil kinnitatud toorik pusib paremini paigal kui kaega hoides.

Elektrilisele tooriistale ei tohi kruvide voi neetidega kinnitada silte ja margiseid. Kahjustatud isolatssoon ei taga kaitset elektriloogi eest. Kasutage klebiseid.

Arge kasutage teiste tootjate tarvikuid, mida elektrilise töörista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab töörista külge kinnitada, ei taga veel töörista ohutut tödd.

Puhastage seadme ventilatsioniavasid regulaarselt mittemetallliste tooristadega. Mootori ventilator tombab tolmu korpusse. Metallitolmu liigne kogunemine vobi ohtaik.

Enne tooriista toolerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tõöriista alati koos rikkveovulukaiselülitiga (RCD), mille rakendumisvool on 30 mA vöiväiksem.

Kae-randme-vibratsoon

Käesolevas juhendis toodud vibratsioon on mōdetud standardi EN 60745 kohase moōtemeetodi järgi ja seda saab kasutada elektriliste töriistade omavaheliseks vordlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsionitase kehtib tooriista kasutamisel ettenahtud otstarbel. Kui aga elektrilist tooriista kasutatakse muudeks toodeks, rakendatakse teisi tarvikuid voi kui tooriista hooldus pole piisav, voib vibratsionitase koikuda. See voib vibratsiononi tokoguperioodi jooksul tunduvalt surendada.

Vibratsiooni tappeks hindamiseks taleks arvesse votta ka aega, mil seade oli valja lulitatud voi kull sisse lulitatud, kuid tegelikult toole rakendamata. See voib vibratsiooni too koguperioodi jooksul tunduvalt vahendada.

Kasutaja kaitsmiseks vibratsiooni eest vötke tarvitusele täiendavad ohutusabinoud, naiteks: hooldage toöriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv toökorraldus.

Ohtliku tolu ma kaitlemine

Elektrilise tooriistaga tootamisel tekkib tolm, mis voib olla ohtlik.

Teatava tolu, nt asbesti voi asbesti sisaldavate materjalide tootlemisel tekkiva tolu, plid sisaldavate varvide tolu, metallitolmu, monda liki puidu, mineraalide, kivisaldusega materjalide raniosakeste tolu, lahustite, puidukaitsevahendite, veesoidukite lakkide tolm voib pohjustada allergilisi reaktsioone, hingamisteede haigusi ja vahki ning kahjustada sigimisvoimet. Haigestumise oht soltub sissehingatavast kogusest. Kasutage tekkiva tolu ma jaoks sobivaid isikukaitsevahendeid ning tagage tookohal hea ventilatsoon. Asbesti sisaldavate tootlemine on lubatud vaid vastava valjaoppega isikutele.

Puidutolm ja kergmetallide tolm, lihvmistolmu ja keemiliste ainete kuumad segud voivad ebasoodsates tingimutes ieeneslikult suttida voi plahvatada. Valtige sademete lendumist tolmumahutite suunas ning elektrilise tooriista ja lihvitava detaili ulekuumenemist, tuhjendage oigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnuetest.

Tööjuhised.

Viige tooriist toorikuga kokku alles sisselulitatult. Juhtige tooriista uhtlase ja moduka ettenihkega loike tegemise suunas. Liiga tugev ettenihe vahendab tarvikute toaega tunduvalt.

ASte638:

Käigusageduse reguleerimine:

• madal käigusagedus metalli ja plasti tööttlemiseks,
• körge käigusagedus puidu tööttlemiseks.

Selleks et pikendada saelehe vastupidavust metalli tootlemisel, on soovitav kasutada märdeainet:

• terasplekis tehtavate lõigete puhul: lõikeöli,
• almiiniumis tehtavate löigete puhul: petrooleum.

Korrashoid ja hooldus.

Aarmuslike tootingimuste korral voib metallide tootlemisel koguneda seadmesse elektrit juhtivat tolu. Seadme

kaitseisolatsion vöib kahjustuda. Puhastage tööriasta sisemust ventilatsioniavade kaudu korrapäraselt kuiva ja olivaba suruohuga.

Kui elektrilise tooriista toitejuhe on vigastatud, tuleb see ohutuse tagamiseks lasta valja vahetada Fein volitatud remonditookojas.

Elektrilise toöriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral voite ise valja vahetada jargmis detaie:

Tarvikud

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nouetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsionile.

Elektrilise toöriista tarnekomplekt ei pruugi sisaldada kõiki kæsolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsoon.

Firma FEIN kinnitab ainuvastutusel, et kaesolev toode
vastab kasutujuhendi viimasel lehekuljel toodud
asaomastele nouetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH, C-DB_IA,

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tooriistad ja tarvikud tuleb keskkonnahoidlikult umber toedda ja ringlusse votta.
