Produkto tipas	Nešiojamas pjūklas
Prekės ženklas	Fein
Modelis	Aste 638
Pagrindinis naudojimas	Metalo, kompozitų, plastikų ir keramikos pjovimas
Maitinimas	Tinklas (jungiamasis kabelis su kištuku)
Vardinė įtampa	230 V (pagal versiją)
Dažnis	50 Hz
Sunaudojama galia (P1)	620 W
Naudingoji galia (P2)	370 W
Tuščiosios eigos smūgių skaičius (n0)	800 – 3 200 min⁻¹
Ašmenų eiga	26 mm
Svoris (pagal EPTA-Procedure 01)	2,8 kg
Garso slėgio lygis (LpA)	84 dB(A)
Garso intensyvumo lygis (LwA)	95 dB(A)
Vibracijos emisijos vertė (pjovimas)	5,5 m/s²
Dviguba izoliacija	Taip (II klasė)
Siurbimo jungtis	Taip (išorės siurbimui)
Smūgių skaičiaus reguliavimas	Elektroninis, kintamas
Pjovimas kampu	Iki 45° (iš abiejų pusių)
Ašmenų užspaudimo sistema	Be įrankio (greitas keitimas)
Apdirbami medžiagų (maks. storis)	Plienas 400 N/mm²: 10 mm; Nerūdijantis plienas: 6 mm; Aliuminis 250 N/mm²: 20 mm; Minkšta mediena: 100 mm; Kieta mediena: 40 mm
Priežiūra ir valymas	Vėdinimo angas valykite sausu ir be alyvos suslėgtu oru; naudokite nemetalinius įrankius
Saugumas	Privaloma akių ir klausos apsauga; naudoti pirštines; avarinio sustabdymo nereikia (įjungimo/išjungimo jungiklis)
Atsarginės dalys ir remontas	Pjūklo ašmenys, slydimo padėklas, maitinimo kabelis: keitimas atliekamas FEIN arba įgaliotame servise
Garantija	Pagal teisės aktus ir gamintojo garantijos pareiškimą

Dažnai užduodami klausimai - Aste 638 Fein

Kokias medžiagas galiu pjauti su Fein Aste 638 pjūklu?

Galite pjauti metalą, kompozitus, plastikus, keramiką, medieną ir aliuminį. Maksimalus storis priklauso nuo medžiagos: plienas iki 10 mm (400 N/mm²), nerūdijantis plienas 6 mm, aliuminis 20 mm, minkšta mediena 100 mm, kieta mediena 40 mm.

Kaip reguliuoti smūgių skaičių?

Naudokite ant prietaiso esantį elektroninio reguliavimo ratuką. Metalams ir plastikams rinkitės mažesnį smūgių skaičių; medienai – didelį. Vertės svyruoja nuo 800 iki 3 200 min⁻¹.

Kaip pakeisti pjūklo ašmenis?

Beįrankė užspaudimo sistema leidžia greitai pakeisti: stumkite užspaudimo svirtelę į priekį, iki galo įkiškite ašmenis, tada atleiskite svirtelę. Prieš pradėdami įsitikinkite, kad ašmenys yra tinkamai užfiksuoti.

Kokias apsaugos priemones turėčiau dėvėti?

Privalomai dėvėkite apsauginius akinius ir klausos apsaugą. Taip pat prireikus naudokite apsauginę kaukę nuo dulkių, apsaugines pirštines ir prijuostę, kad sulaikytumėte šiukšles.

Ar galiu naudoti pjūklą su generatoriumi?

Taip, su sąlyga, kad generatorius atitinka ISO 8528 standartą, G2 modelio klasę, kai harmoninių iškraipymų faktorius mažesnis nei 10 %. Jei kyla abejonių, pasidomėkite naudojamu generatoriumi.

Kaip prižiūrėti įrankį?

Reguliariai valykite vėdinimo angas sausu ir be alyvos suslėgtu oru, naudodami nemetalinius įrankius. Po intensyvaus darbo su metalu išpūskite vidų, kad pašalintumėte laidžias dulkes.

Ką daryti, jei maitinimo kabelis yra pažeistas?

Kabelį pakeiskite FEIN įgaliotame servise arba pačiame gamintojo, kad išvengtumėte elektros pavojaus. Nenaudokite įrankio su pažeistu kabeliu.

Ar galiu pjauti kampu?

Taip, padėklas gali pasvirti iki 45° iš abiejų pusių. Atsukite padėklo varžtus, pakreipkite jį norimu kampu (ant prietaiso yra žymės) ir vėl priveržkite varžtus.

Kaip sumažinti vibracijas?

Laikykite įrankį tvirtai, bet nespauskite, naudokite tinkamus ir geros būklės ašmenis, darykite reguliarias pertraukas. Dėvėkite antivibracines pirštines, kad sumažintumėte perdavimą.

Kur rasti atsargines dalis?

Dabartinis atsarginių dalių sąrašas pateikiamas www.fein.com. Galite užsisakyti ašmenis, padėklus ir kt. Dėl remonto kreipkitės į FEIN įgaliotą servisą.

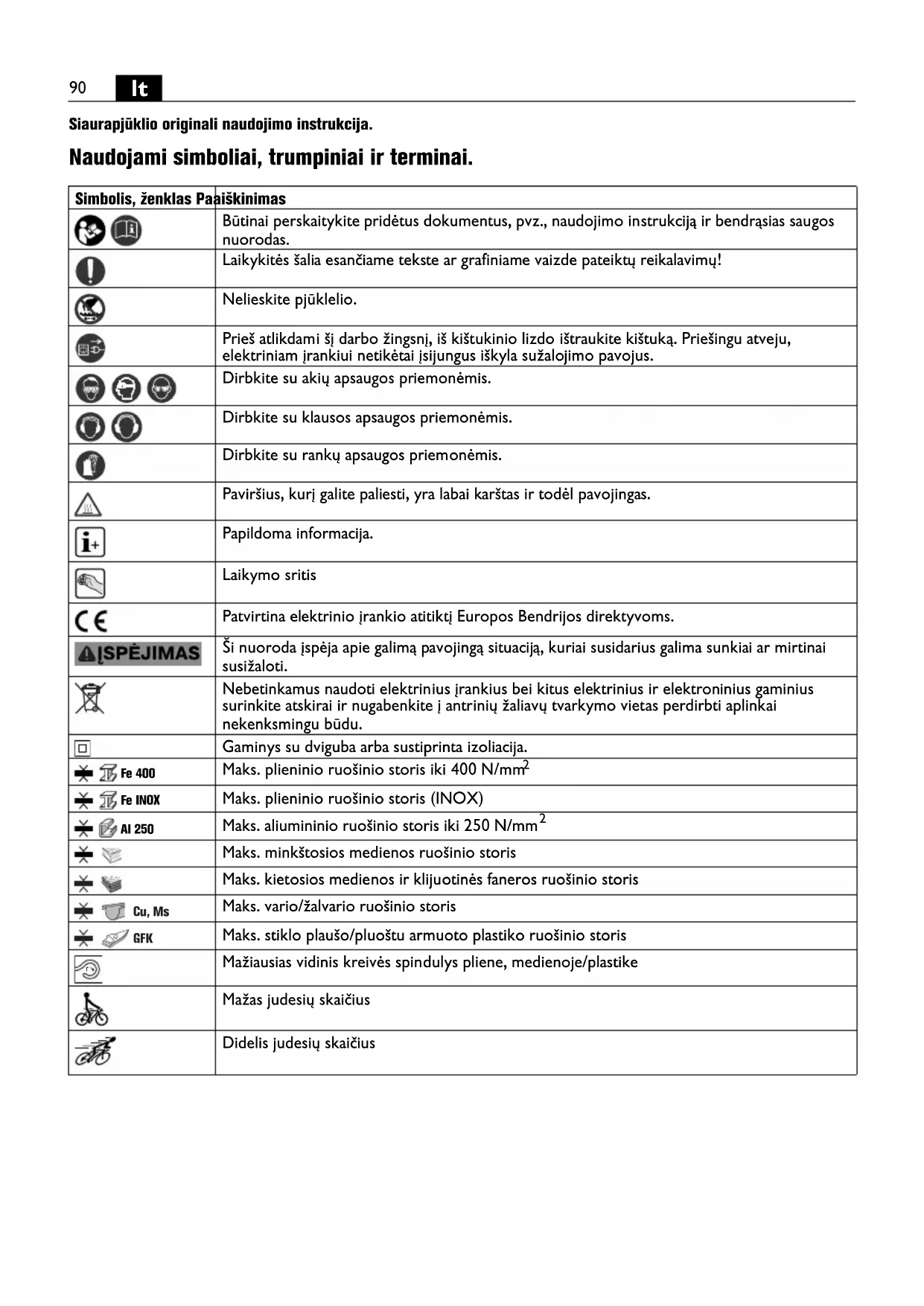

NAUDOJIMO INSTRUKCIJA Aste 638 Fein

Simbolis,Ženklas Paaškinimas

Būtinai perskaitykite pridétus dokumentus,pvz.,naudojimo instrukcija ir bendragasias saugos nuorodas.

Laikykitès šalia esančiame tekste ar grafiniame vaizde pateiktu reikalavimü!

Nelieskite pjūklelio.

Priëš atlikdami šj darbo Žingsnj, iš kištukinio lizdo ištraukite kištuka. Priešingu atveju, elektriniam jrankui netikétai jsijungus iškyla sužalojimo pavojus.

Dirbkite su akiç apsaugos priemonémis.

Dirbkite su klausos apsaugos priemonémis.

Dirbkite su rankú apsaugos priemonémis.

Paviršius, kuri galite paliesti,yra labai karstas ir todél pavojingas.

Papildoma informacija.

Laikymo sritis

Patvirtina elektrinio jrankio atitikti Europos Bendrijos direktyvoms.

Ši nuoroda jspëja apie galima pavojinga situacija, kuriai susidarius galima sunkiai ar mirtinai susižaloti.

Nebetinkamus naudoti elektrinius jrankius bei citrus elektrinius ir elektroninius gaminius surinkite atskirai ir nagabenkite j antrinių Žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.

Gaminys su dviguba arba sustiprinta izoliacija.

Maks.plieninio ruosinio storis iki 400 N/mm2

Maks.plieninio ruosinio storis (INOX)

Maks.alumininio ruosinio storis iki 250 N/mm2

Maks.minkštosios medienos ruosinio storis

Maks.kietenios medienos ir klijuotinês faneros ruosinio storis

Maks.vario/žalvario ruosinio storis

Maks.stiklo plaušo/pluoštu armuoto plastiko ruosinio storis

Mažiausias vidinis kreivës spindulys pliene, medienoje/plastike

Mažas judesių skaičius

Didelis judesių skaičius

Ženklas Tarptautinis	vienetas Nacionalinis	vienetas	Paaiškinimas
P1	W W Naudojamoji galia
P2	W W Atiduodamoji galia
n0	/min, min-1, rpm, r/min /min	Tuščiosios eigos judesių skaičius
UV	V	N	u
fHz Hz Dažnis
M...	mm	mm	Dydis, metrinis sriegis
∅	mm	mm	Apskritos dalies skersmuo
	kg	kg	Masé pagal „EPTA-Procedure 01“
LpA	dB dB Garso slègio lygis
LwA	dB dB Garso galios lygis
LpCpeak	dB	dB	Aukšciausias garso slègio lygis
K...			Paklaida
a	m/s2	m/s2	Vibracijos emisijos vertê pagal EN 60745 (triju krypčiu atstojamasis vektorius)
a h,D	m/s2	m/s2	Vidutinë vibracijos vertê pjaunant
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Tarptautinës matavimo vienetu sistemas SI baziniai ir išvestiniai vienetai.

Jus saugumui.

ASPEJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos

nuorodu ir reikalavimu gali trenkti elektros smugis, kilti gaisras, galima susizaloti ar suzaloti kitus asmenis.

Issaugokite sia instrukcija, kad ir ateityje galétumete ja pasinaudoti.

Nepradékite naudoti šio elektrinio irankio, kol atidžiai neperskaitete ir gerai nesupratote sios naudojimo instrukcijos bei pridétu „Bendruju los nuoroduy" (leidinio numeris 3 41 30 054 06 1)

Issaugokite isvardytus dokumentus, kad ir ateityje galétumete jais pasinaudoti, ir atiduokite juos kartu su elektriniu jrankiu, jei perduodate ar parduodate ji kitam savininkui.

Taip pat laikykites specialiuju nacionaliniu darbo saugos reikalavimu.

Elektrinio jrankio paskirtis:

rankomis valdomas siaurapjuklis metalui, daugiasluoksnèms medziagoms, plastikui ir medienai pjauti, skirtas naudoti su FEIN aprobuotais darbo jrankiais ir papildoma jranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.

Sj elektrinj iranki taip pat galima naudoti su pakankamos galios kintamosios srovés generatorialis, atitinkanciais ISO 8528 standarta, gaminio kokybès G2. Irankis šio standarto neatitinka, jei vadinamasis netiesinišikraipymu koeficientas viršijamas 10% . Jei abejojate, išsiaiskinkite apié naudojama generatoriu.

Specialiosios saugos nuorodos.

Jei atliekate darbus, kuriq metu darbo irankis gali kliudyti pasleptus elektros laidus arba paties prietaiso maitinimo laida, prietaisa laikykite uz izoliuoty rankenu.

Prisilietus prie laido, kuriu o teka elektros srove, metalinese prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smugis.

Rankas laiky kite toliau nuo pjuklelio. Niekada nelieskite srities virs pjuklelio ar po juo. Prisilitetus prie pjuklelio iskyla pavojus susizeisti. Pjuklelis p jovimo metu gali labai jkaisti.

Dirbkite su asmeninemis apsaugos priemonemis. Atitinkamai pagal atliekama darba užsidékite viso veido apsaugos priemones, akiu apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidékite apsaugini respiratoriŋ nuo dulkiŋ, klausos apsaugos priemones, apsaugines pirstines ir specialia prijuoste, kuri apsaugos jus nuo smulki šlifavimo ir ruosinio daleliu. Akys turi buti apsaugotos nuo skriejanciu svetimkuniu, atsirandanciu atliekanj ivairius darbus. Respiratorius arba apsaugine kauke turi isfiltruoti darbo metu kylancias dulkes. Del ilgalaikio ir stipraus triuksmo poveikio galite prarasti klausa.

Itvirtinkite ruosini. Saugiau dirbti, kai ruosinys jtvirtantas verzimo jrangoje nei laikomas rankoje.

Draudžiama prie elektrinio jrankio prisukti ar prikniedyti lenteles ar zenklus. Pazeista izoliacija neapsaugo nuo elektros smugio. Naudokite kliguoamuosius zenklus.

Nenaudokite jokios papildomos jrangos, kurios specialiai nesukūrè arba neaprobavo elektrinio jrankio gamintojas.

Tai, kad papildoma iranga galima pritvirtinti prie jrankio, nereiskia, kad bus saugu naudoti.

Nemetalinials irankiais regulariai valykite elektrinio irankio ventiliacines angas. Variklio ventilatorius i korpusa traumatia dulkes. Jei metalo dulkiu prisirenka per daug, iskyla elektros smugio pavojus.

Pries pradédami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kistukas.

Patarimas: elektrinji iranki visada naudokite su nuotékio srovès apsauginiu jungikliu (RCD), kurio išmatuota nuotékio srove 30 mA arba mazesne.

Plastakas ir rankas veikianti vibracija

Sioje instrukcijoe pateiktas vibracijos lygis buvo
ismatuotas pagal EN 60745 normoje standartizuota
matavimo metod, ir lyginant elektrinius jrankius ji galima
naudoti. Jis skirtas vibracijos poveikiui laikinai jvertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio
jrankio naudojimo atvejus. Tacicau jeigu elektrinis jrankis
naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais
arba jeigujis nepakankamai technijskai priizurimas,
vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis
per visa darbo laikotarpj gali zymiai padideti.
Norint tiksliaj jvertinti vibracijos poveikj, reikia atsižvelgti
ir j laika, per kurj prietaisas buvo ijsjungtas arba, hors ir
veike, bet nebuvo naudojamas. Tai jvertinus, vibracijos
poveikis per visa darbo laika zymiai sumazes.

Dirbanchiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo irankiu technine prieziura, ranku sildyma, darbo eigos organizavima.

Kaip elgtis su kenksmingomis dulkémis

Siu ojanki apdorojant medziagas susidaro dulkés.
Pavojingos gali buti dulkés, pvz., asbesto ir medziagu,
kuriu sudetye yra asbesto, dazu, kuriu sudetye yra svino,
metalu, kai kuriu rusiq medienos, mineralu, medziagu,
kuriu sudetye yra uolienu, silikato daleliu, dazu tirpkliu,
medienos apsaugos priemoniu, neapauganciu dazu.
Ikvepus tokiu dulkiu ir nuo salycio su tokiomis dulkémis
gali kilti alergines reakcijos, kvapimo taku ligos, veziniai
susirgimai ir vaisingumo sutrikimai. Rizika, kylanti jkvepus
dulkiu, prikauso nuo dulkiu koncentracjos darbo
vietoje. Naudokite esamoje situacijoje tinkama iranga
susidarancioms dulkems nusiurbti bei asmenines
apsaugos priemones ir pasirupinkite geru vedinimu darbo
vietoje. Medziagas, kuriu sudetye yra asbesto, apdoroti
patikékite specialists.

Medienos ir lengvuju metalu dulkés, karsti slifavimodulkiir cheminiu medziagmiiniai, esant nepalankiomssalygoms,gali savaime uzsidegtiar sukelti sprogima. Saugokite, kad kibirksciu srautas nebutu nukreiptasjdulkiurinskimo dezute, kad elektrinis jrankis irslifuojamas ruosinys nejkaistu; laiku istustinkite dulkiusurinkimo dezute, laikykites ruosinio gamintojo pateiktupadorojimo nuorodu bei jusu salyje galiojanciu atitinkammu medziagu apdorojimo taisykliu.

Valdymo nuorodos.

Elektrini jranki pirmiausia ijunkite ir tada artinkite prie ruosinio.

Elektrini jranki tolygia ir nedidele pastuma stumkite p jovimo kryptimi. Per didelé pastuma labai sutrumpina darbo jrankiu naudojimo laika.

ASte638:

Judesiu skaičiaus nustatymas:

• mažas judesiú skaičius metalams ir plastikams apodoroti,
  didelis judesiukaicius medienai apdoroti.

Siekiant pailginti pjuklelio eksploatavimo laika, apdorojant metalus rekomenduojama tepti tepimo priemone:

• pjaunant plienine skarda: pjovimo alyva.
• pjaunant aliuminj: zibala.

Pjovimo linija taip pat galima patepi pjovimo pasta.

Technine priežiūra ir remonto dirbtuvès.

Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidziu dulkiu. Gali buti na elektrinio jrankio apsaugine izoliacija.

Elektrinio jrankio vidu per ventiliacines angas daznai prapuskite sausu suslégtu oru, kuriamé nera alyvos.

Jei paazeistas elektrinio irankio jungiamasis laidas, siekiant isvengti pavojaus saugumui, ji reikia pakeisti Fein arba Fein igaliotose remonto dirbtuvese.

Sio elektrinio jrankio atsarginiu daliu naujausia sarasa rasite internete www.fein.com.

Sias dalis, jei reikia, galite pakeisti patys: darbo jrankius

lstatyminé garantija ir savanoriska gamintojo garantija.

Gaminuijistatymine garantija suteikiamapagal salyje, kurioje buvo pateiktas rinkai, galiojancius jstatyminius aktus.Be to, FEIN suteikia garantija pagal FEIN gamintojogarantinj rasta.

Jusu elektrinio jrankio tiekiamame komplekte gali buti tik dalis sioje naudiojimo instrukcijoje aprasytos ar pavaizduotos papildomos irangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybes ribose patvirtina, kad sis produkas atitinka sios instrukcijos paskutiniame puslapyje nurodytus specialiuosi reikalavimus.

Technine byla laikoma: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwabisch Gmünd

Aplinkosauga, šalinimas.

Pakuotés, nebetinkami naudoti elektrinai jrankiai ir papildoma jranga turi buti perdirbami aplinkai nekensmingu budu.

Atbilstibas deklaracija.

Firma FEIN ar pilnu atbildibu deklare, ka sis izstradajums atbilst sis lietosanas pamacibas pedeja lappuse minetajam speka esosajam direktivam.

Tehniská dokumentáci na: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwabisch Gmünd
