STS 325 R - Pjūklas Fein - Nemokama naudojimo instrukcija

Produkto tipas	Pneumatinis vamzdžių pjūklas
Prekės ženklas	Fein
Modelis	STS 325 R
Maitinimas	Suspaustas oras (pneumatinis)
Maksimalus oro slėgis	6 bar
Maks. vamzdžio skersmuo (standartinis)	325 mm
Maks. vamzdžio skersmuo (su prailginimu)	440 mm
Rekomenduojamas pjovimo disko ilgis	500 mm arba 600 mm (pagal įrenginį)
Pjovimo disko storis	Iki 2 mm
Tuščiosios eigos eigų skaičius	Nenurodyta
Oro sąnaudos	Nenurodyta
Svoris	Nenurodyta
Garso slėgio lygis	Nenurodyta
Vibracijos lygis	Nenurodyta
Papildoma rankena	Taip, pateikiama
Rekomenduojamas tvirtinimo įtaisas	9 07 02 001 00 1, 9 07 02 004 00 6, ir kt.
Rekomenduojamas tepalas	Speciali FEIN alyva 3 21 32 045 00 0
Priežiūra	Kas 300 val. arba 6 mėn.
Garantija	Pagal teisinius reikalavimus + FEIN gamintojo garantija
Tinkamas naudojimas	Sausas metalų ir plastikų pjovimas
Reikalingos apsaugos priemonės	Akių apsauga, klausos apsauga, pirštinės ir kt.

Dažnai užduodami klausimai - STS 325 R Fein

Kaip naudoti STS 325 R vamzdžių pjūklą?

Norėdami naudoti pjūklą, prijunkite jį prie suspausto oro tiekimo, kurio maks. slėgis 6 bar. Įsitikinkite, kad pjovimo diskas yra gerai priveržtas, o ruošinys tinkamai pritvirtintas tvirtinimo įtaisu. Veskite pjūklą tolygiai pjovimo kryptimi, nespausdami. Išjunkite įrankį po kiekvieno pjovimo.

Koks oro slėgis reikalingas?

Maksimalus oro slėgis yra 6 bar. Naudokite priežiūros bloką su vandens separatoriumi, alyvos purkštuvu ir reguliatoriumi. Žarna turi būti ne mažesnio kaip 13 mm skersmens, o prijungimo anga – 8 mm.

Kokią alyvą naudoti tepimui?

Naudokite specialią FEIN alyvą 3 21 32 045 00 0 (aukštos kokybės hidraulinė alyva, tipas HLP/ISO-VG46). Nenaudokite automobilinės variklio alyvos. Ekonomiškas tepimo įrenginys rankenoje užtikrina automatinį tepimą.

Kokie tvirtinimo įtaisai yra prieinami?

Siūlomi keli įtaisai: vamzdžiams iki 159 mm (9 07 02 001 00 1), iki 325 mm (9 07 02 004 00 6), profiliams (9 07 02 003 00 8) ir pastūmėjimo įtaisas vamzdžiams nuo 80 iki 400 mm (9 07 02 005 00 0). Taip pat naudokite pjovimo disko kreiptuvą (9 06 06 002 00 9) vamzdžiams iki 325 mm.

Kaip pakeisti pjovimo diską?

Prieš keisdami diską, atjunkite suspausto oro tiekimą. Atsukite tvirtinimo varžtą, nuimkite seną diską, uždėkite naują, laikydamiesi pjovimo krypties, tada tvirtai priveržkite. Prieš naudodami patikrinkite, ar diskas nepažeistas.

Kaip valyti ir prižiūrėti įrankį?

Kas 300 darbo valandų arba kas 6 mėnesius išvalykite įrankį. Į oro įleidimo angą įpilkite šiek tiek žibalo, leiskite veikti 10-15 sekundžių, tada įpilkite šiek tiek alyvos. Patikrinkite ir sureguliuokite tepimo įrenginį, jei reikia. Pakeiskite pažeistas žarnas originaliomis FEIN dalimis.

Kokias apsaugos priemones dėvėti?

Visada dėvėkite akių ir klausos apsaugą. Naudokite pirštines, jei reikia, dulkių kaukę ir rankos apsaugą. Dėvėkite prigludusius drabužius, venkite papuošalų ir ilgų plaukų. Prijuostė gali apsaugoti nuo purslų.

Ar pjūklą galima naudoti ne metalinėms medžiagoms?

Taip, pjūklas skirtas sausam metalų ir plastiko medžiagų pjovimui. Naudokite tik FEIN patvirtintus pjovimo diskus ir priedus. Nedirbkite su medžiagomis, kuriose yra asbesto.

Ką daryti, jei pjovimo diskas užstringa?

Jei diskas užstringa, nedelsdami išjunkite įrankį ir laikykite jį nejudantį. Nustatykite užstrigimo priežastį (pvz., per greita pastūma, blogai pritvirtintas ruošinys). Imkitės atitinkamų taisomųjų veiksmų, pvz., naudokite skiriamąjį peilį arba sumažinkite pastūmą.

Kur rasti atsargines dalis?

Atsargines dalis galima rasti svetainėje www.fein.com. Galite patys pakeisti papildomą rankeną, darbo įrankius ir žarną. Dėl kitų remonto darbų kreipkitės į įgaliotą FEIN techninės priežiūros centrą.

NAUDOJIMO INSTRUKCIJA STS 325 R Fein

Originalios instrukcijos vertimas.

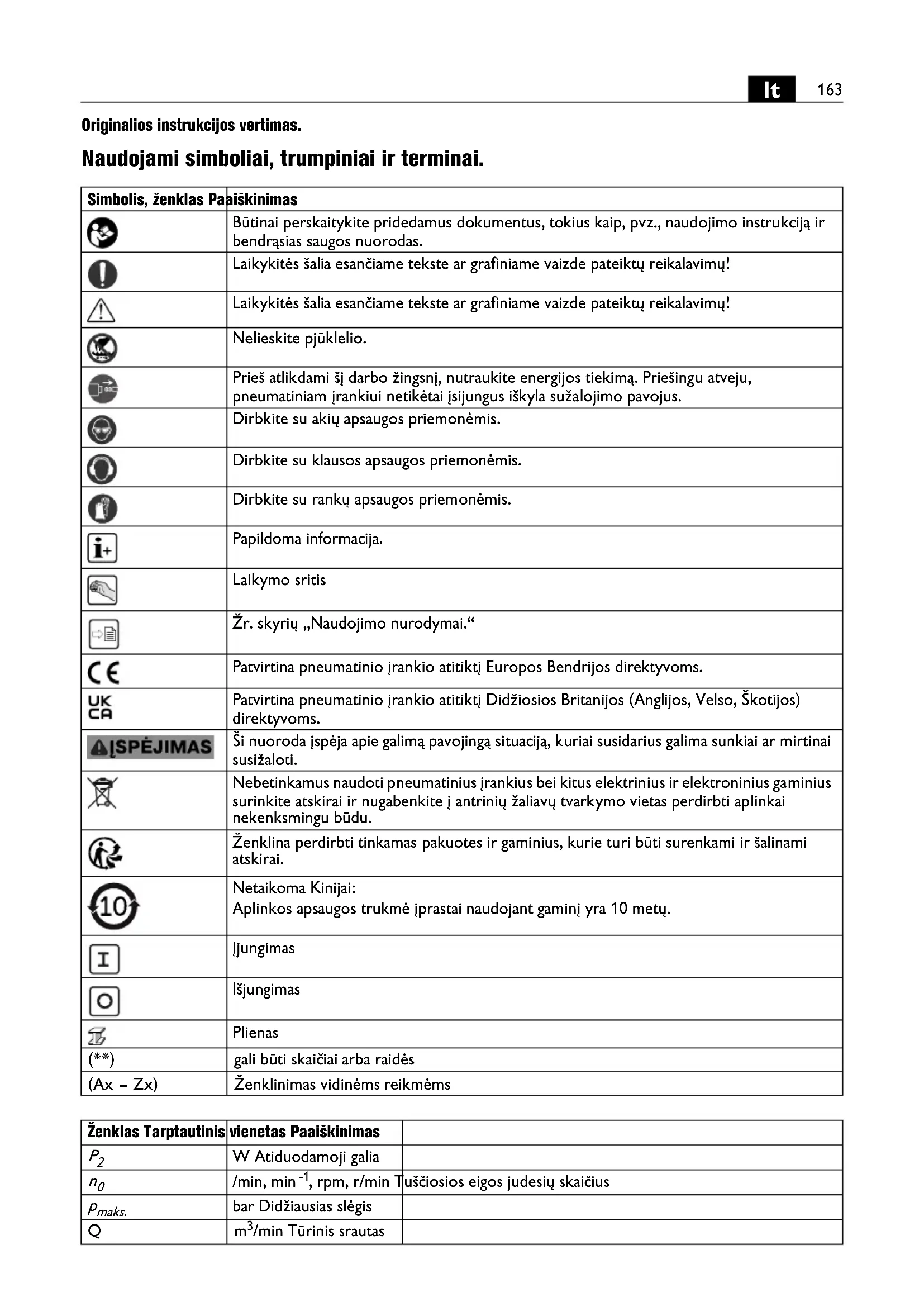

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Pääškinimas
	Būtinai perskaitykite pridedamus dokumentus, tokius kaip, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Nelieskite pjūklelio.
	Prieš atlikdami šį darbo žingsnį, nutraukite energijos tiekimą. Priešingu atveju, pneumatiniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus.
	Dirbkite su akių apsaugos priemonėmis.
	Dirbkite su klausos apsaugos priemonėmis.
	Dirbkite su rankų apsaugos priemonėmis.
	Papildoma informacija.
	Laikymo sritis
	Žr. skyrių „Naudojimo nurodymai.“
	Patvirtina pneumatinio įrankio atitiktį Europos Bendrijos direktyvoms.
	Patvirtina pneumatinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms.
SPĖJIMAS	Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
	Nebetinkamus naudoti pneumatinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
	Ženklina perdirbti tinkamas pakuotes ir gaminius, kurie turi būti surenkami ir šalinami atskirai.
[6KDB]	Netaikoma Kinijai:Aplinkos apsaugos trukmė įprastai naudojant gaminį yra 10 metų.
	Ijungimas
	Išjungimas
	Plienas
	gali būti skaičiai arba raidės
	Ženklinimas vidinėms reikmėms

Ženklas Tarptautinis	vienetas Paaiškinimas
P_2	W Atiduodamoji galia
n_0	/min, min ^-1 , rpm, r/min Tuščiosios eigos judesių skaičius
p_maks.	bar Didžiausias slėgis
Q	m ^3 /min Tūrinis srautasmm Pjūklelio eigos ilgis
M...	mm Dydis, metrinis sriegis
∅ mm Apskritos dalies skersmuo
	mm Žarnos plotis
∅ 6	mm	Vamzdžių maksimalus išorinis skersmuo/su grandinės ilginamaja dalimi
	mm Maksimalūs ruošinio	matmenys
	kg Masė pagal „EPTA-Procedure 01“
	dB(A) Garso slėgio lygis
LwA	dB(A) Garso galios lygis
	dB Aukščiausias garso slėgio lygis
K...		Paklaida
a	m/s2	Vibracijos emisijos vertė(trijų krypčių atstojamasis vektorius)
ah,D	m/s2	Vidutinė vibracijos vertė pjaunant
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Tarptautinės matavimo vienetų sistemosSIbaziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPĖJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio pneumatinio įrankio, kol atidžiai neperskaitėte ir neperpratote visos šios naudojimo instrukcijos. Išsaugokite išvardytus

dokumentus, kad ir ateityje galétumète jais pasinaudoti, ir atiduokite juos kartu su pneumatiniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Naudojimas pagal paskirti.

Vamzdžiams pjauti skirtas pneumatinis pjūklas STS325R (**) yra numatytas komerciniam naudojimui su FEIN šiam gaminiui aprobuotais darbo įrankiais ir papildoma įranga (žr. www.fein.com) apskritiems ir kitokios formos ruošiniams iš metalo ir plastiko pjauti be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.

Nešiojamą pjūklą vamzdžiams draudžiama naudoti kaip rankinį įrankį. Visada naudokite įveržimo įtaisą.

Mašiną valdyti leidžiama tik specializuotam personalui arba instruktuotiems asmenims.

Numatomas netinkamas naudojimas.

Kad galėtumėte gaminiu naudotis saugiai ir nepanaudotume netinkamai, draudžiama:

• savayališkai atlikti pakeitimus
• naudoti ne pagal numatytą paskirtį

• nepaisyti naudojimo instrukciju.

• automatizuotai nepertraukiamai naudoti pramoniniu būdu

• naudoti nepaisant vietinių darbo saugos taisyklių

Saugos nuorodos.

Darbo vieta

Darbo zoną laikykite švarią ir tvarkingą. Netvarkingos ir blogai apšviestos darbo zonos gali tapti nelaimingų atsitikimų priežastimi.

Nedelsdami pašalinkite išlietą alyvą ir utilizuokite, vadovaudamiesi gamintojo nurodymais (žr. duomenų lapą).

Nedirbkite su pneumatiniu įrankiu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Pneumatiniai įrankiai kibirkščiuoja, o nuo kibirkščių dulkės ir susikaupę garai gali užsidegti.

Dirbdami su pneumatiniu įrankiu neleiskite šalia būti vaikams ir pašaliniams asmenims. Nukreipę dėmesį įkitus asmenis galite nebesuvaldyti pneumatinio įrankio.

Sauga dirbant su suslègtu oru

Reguliariai tikrinkite suslėgto oro tiekimą. Saugokite žarną nuo sulenkimo, susiaurėjimo, karščio ir aštrių briaunų. Tvirtai užveržkite žarnos apkabas. Pažeistas žarnas ir movas nedelsiant būtina pakeisti. Jei oras tiekiamas netinkamai, suslėgto oro žarna gali daužytis ir sužaloti. Oro srauto pakeltos dulkės ir drožlės gali sužaloti akis.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį i atliekamą darbą ir, dirbdami su pneumatiniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su pneumatiniu įrankiu, jei esate pavargę, vartojote alkoholio, narkotikų, medikamentų.

Akimirksnio neatidumas dirbant su pneumatiniu įrankiu gali tapti sunkių sužalojimų priežastimi.

Dirbkite su asmeninėmis apsaugos priemonėmis ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių, neslystančius batus, apsauginį šalmą ar klausos apsaugos priemones, priklausomai nuo pneumatinio įrankio ir jo naudojimo pobūdžio, sumažėja rizika susižeisti.

Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami pneumatini įrankį prie suslėgto oro tinklo, įsitikinkite, kad jungiklis yra padėtyje

„IŠJUNGTA“. Jei nešdami pneumatini įrankį pirštą laikote ant jungiklio arba įjungtą pneumatini įrankį prijungiate prie suslėgto oro tiekimo sistemos, gali įvykti nelaimingas atsitikimas.

Prieš ijungdami pneumatini įrankį, pašalinkite reguliavimo įrankius ir atsuktuvus. Reguliavimo įrankis ar raktas, esantis judžioje pneumatinio įrankio dalyje, gali sužeisti.

Nepervertinkite savo galimybių. Dirbdami patikimai stovėkite ir visada išlaikykite pusiausvyrą. Tuomet galėsite geriau suvaldyti pneumatinį įrankį netikėtoje situacijoje.

Jei dirbdami jaučiate dilgčiojimą, tirpimą ar skausmą, informuokite vadovą ir kreipkitės i gydytoją.

Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo judžių įrankio dalių. Laisvus drabužius, papuošalus, ilgus plaukus judžios dalys gali įtraukti.

Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant šią įrangą sumažėja dulkių keliamas pavojus.

Rūpestinga pneumatinių įrankių priežiūra ir naudojimas

Neviršykite ant įrankio nurodyto maksimalaus oro slėgio.

Saugokite pneumatinį įrankį nuo perkrovos. Naudokite darbui tinkamą darbo įrankį. Tinkamu darbo įrankiu nurodytame galios intervale dirbsite kokybiškiau ir saugiau.

Nenaudokite pneumatinio įrankio, kurio jungiklis yra sugedęs. Pneumatinis įrankis, kurio negalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

Pneumatinis įrankis yra suteptas. Pradedant naudoti pirmą kartą gali ištekėti perteklinė alyva ir patekti ant operatoriaus.

Prieš pradėdami reguliuoti pneumatini įrankį, keisti priedus ar prieš padėdami nenaudojamą pneumatini įrankį, nutraukite energijos tiekimą. Ši atsargos priemonė padės išvengti netyčinio prietaiso paleidimo.

Nenaudojamą pneumatinį įrankį laikykite vaikams neprieinamoje vietoje. Neleiskite su pneumatiniu įrankiu dirbti asmenims, neišmanantiems, kaip jį naudoti, arba neperskaičiusiems šių nuorodu.

Pneumatiniai įrankiai yra pavojingi, kai su jais dirba nepatyrę asmenys.

Rūpeestingai prižiūrėkite pneumatini įrankį. Tikrinkite, ar judžios pneumatinio įrankio dalys nepriekaištingai veikia ir nestringa, ar nėra sulūžusių arba pažeistų dalių, kurios darytų įtaką pneumatinio įrankio veikimui. Prieš pradėdami naudoti pneumatini įrankį, kreipkitės i specialistus, kad suremontuotų pažeistas dalis. Daug nelaimingų atsitikimų įvyksta dėl blogai atliekamos pneumatinių įrankių techninės priežiūros.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.

Prieš pradėdami dirbti, patikrinkite, ar nepažeistas pjūklo diskas. Naudokite tik nepažeistus pjūklo diskus.

Jei pjūklo diskas užstrigtų, išjunkite įrankį ir ramiai jį laikykite. Nustatykite ir pašalinkite strigimo priežastį. Naudokite skaldymo pleištus.

Pneumatinius įrankius, papildomą įrangą, darbo įrankius ir kt. naudokite laikydamiesi šių reikalavimų ir taip, kaip nurodyta specialiai šio tipo pneumatiniam įrankiui. Atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant pneumatinį įrankį ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Naudokite kartu su pneumatiniu įrankiu pateiktą papildomą rankeną. Nesuvaldžius pneumatinio įrankio, galima susižeisti.

Pneumatinj įrankį tvirtai laikykite abiem rankomis ir stabiliai stovėkite. Abiem rankomis laikomą pneumatinį įrankį saugiau valdyti.

Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto. Asbestas yra vėžį sukelianti medžiaga. Įsitikinkite, kad pjūklo diskas tvirtai įveržtas.

Rankas laikykite toliau nuo pjūklelio. Niekada nelieskite srities virš pjūklelio ar po juo. Prisilietus prie pjūklelio iškyla pavojus susižeisti. Pjūklelis pjovimo metu gali labai jkaisti.

Prie ruošinio pridėkite tik įjungtą pneumatinį įrankį. Iškyla atatrankos arba pneumatinio įrankio nesuvaldymo pavojus.

Draudžiama prie pneumatinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo pneumatinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie pneumatinio įrankio, nereiškia, kad bus saugu naudoti.

Atkreipkite dėmesį i paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.

Techninė priežiūra

Pneumatinį įrankį remontuoti turi tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis.

Taip bus užtikrinama, jog pneumatinis įrankis išliks saugus.

Specialiosios saugos nuorodos.

Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, prietaisą laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.

Pneumatinio įrankio niekada neneškite laikydami už žarnos.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

Pakeiskite pasenusius ir susidėvėjusius lipdukus ir įspėjamuosius nurodymus ant pneumatinio įrankio. Nenukreipkite darbo įrankio į save, kitus asmenis ar gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.

Kaip elgtis su kenksmingomis dulkémis

Šiuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, laivų korpusų išorei naudojamų apsauginių dangų. Įkvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo ekspozicijos. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.

Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad pneumatinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodu bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.

Parengimas naudoti.

Prieš kiekvieną gaminio naudojimą atlikite šiuos veiksmus:

• Patikrinkite, ar gaminys yra tinkamos būklės ir gerai veikia.
• Patikrinkite, ar darbo įrankis tvirtai įstatytas.

Prijungimas prie suslėgto oro tiekimo sistemos.

Kad pneumatinis įrankis veiktų be trikdžių, naudokite oro paruošimo bloką, susidedantį iš vandens skirtuvo, alyvos rūko purkštuvo ir suslėgto oro reguliatoriaus. Patikrinkite, ar slėgis suslėgto oro tinkle sutampa su slėgiu, nurodytu pneumatinio įrankio parametru lentelėje.

- Prieš prijungdami prapūskite žarną.

Naudodami universalias sukamąsias jungtis (kumštelines movas), visada naudokite apsauginius kaiščius ir žarnos apsauginį kabelį.

Žarnos skersmuo turi būti ne mažesnis kaip 13 mm. Čiaupo ir movos praleidžiamoji anga turi būti ne mažesnė kaip 8 mm.

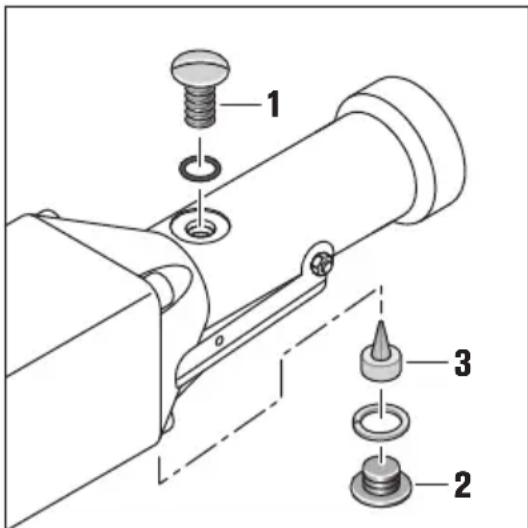

Prieš pradėdami dirbti patikrinkite, ar pilna rankenoje esanti tepalinė.

Kad tepalinė optimaliai veiktų, ją reikia tinkamai nustatyti ir pakankamai pripildyti.

Išorinės tepalinės veikia tik iki maks. 5 m žarnos ilgio; jei žarna ilgesnė, alyva lieka joje ir nepatenka į mašiną. Pagal poreiki į alyvos bakeli įpilkite FEIN specialios variklinės alyvos 3 21 32 045 00 0 (aukštos kokybės hidraulinės alyvos, kokybė: HLP/ISO-VG46).

Nenaudokite transporto priemonių variklinių alyvų, jos pneumatiniams įrankiams netinka.

Vibracijos ir triukšmo emisijos vertės

Šioje instrukcijoje nurodytos vibracijos ir triukšmo emisijos vertės buvo išmatuotos pagal EN 62841 standartizuotą matavimo metodą ir gali būti naudojamos lyginant pneumatinius įrankius tarpusavyje. Jos skirtos vibracijos ir triukšmo emisijos poveikiui preliminariai įvertinti.

Nurodytos vibracijos ir triukšmo emisijos vertės atitinka pagrindines pneumatinio įrankio naudojimo sritis.

Tačiau, jei pneumatinis įrankis naudojamas kitose srityse, su kitokiais darbo įrankiais arba nepakankamai prižiūrint, bendros vibracijos ir triukšmo emisijos vertės gali skirtis. Tai įvertinus, vibracijos ir triukšmo emisijos poveikis per visą darbo laiką galimai žymiai padidės.

Norint tiksliai įvertinti vibracijos ir triukšmo emisijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisijos poveikis per visą darbo laiką galimai žymiai sumažės.

Nurodykite papildomas saugos priemones, skirtas operatoriui apsaugoti nuo vibracijos ir triukšmo poveikio, pvz: pneumatinio įrankio ir darbo įrankių techninė priežiūra, rankų šilumos užtikrinimas, darbo procesų organizavimas.

Valdymo nuorodos.

Pneumatinj įrankį pirmiausia įjunkite ir tik tada artinkite prie ruošinio.

Pneumatinj irankj tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo irankių naudojimo laiką.

Viso pjovimo metu laikykite pneumatinį įrankį už rankenos.

Iš karto po pjovimo proceso išjunkite pneumatini įrankį.

Siekiant pailginti pjūklelio eksploatavimo laiką, apdorojant metalus rekomenduojama tepti tepimo priemone:

• pjaunant plieninę skarda: pjovimo alyva.
• pjaunant aliuminj: žibalą.

Pjovimo liniją taip pat galima patepti pjovimo pasta. Prieš atidarydami žarnos movas, pirmiausia užsukite rutulinį čiaupą ir po to ijkite pneumatinį įrankį. Žarnos movas atlaisvinkite tik tada, kai išeis visas suslėgtas oras.

Naudokite rekomenduojamus įveržimo įtaisus ir kreiptuvus.

Jei jmanoma sumontuokite jveržimo jtaisus pavaizduotoje padėtyje (žr. psl. 7).

Iveržimo jranga 9 07 02 001 00 1

Vamzdžiams ir strypams, kurių skersmuo ne didesnis kaip 159 mm.

• Iveržimo grandine apjuoskite ruošinj ir jstatykite liežuvėlio kabliukus i jveržimo grandinę.
• Rankena įtempkite grandinę.
• Uždėkite pjūklą ant laikančiųjų kaiščių.
• Užfiksuokite pjūklą fiksavimo kaiščiais.

Iveržimo jranga 9 07 02 004 00 6

Vamzdžiams ir strypams, kurių skersmuo yra nuo 100 iki 325 mm. Naudokite tik su pjovimo diskais, kurių ilgis 500 mm arba 600 mm ir storis 2 mm.

• Įveržimo grandine apjuoskite ruošinį ir įstatykite liežuvėlio kabliukus į Įveržimo grandinę.
• [veržkite grandinę prispaudžiamaja veržle.
• Uždėkite pjūklą ant laikančiųjų kaiščių.
• Užfiksuokite pjūklą fiksavimō kaiščiais.

Pailginus įveržimo grandinę galima apdoroti ir ruošinius, kurių skersmuo ne didesnis kaip 440 mm (reikalinga grandinė 3 02 31 003 00 3 ir kaištis 3 02 16 130 00 4).

Pjūklo disko kreiptuvas 9 06 06 002 00 9

Vamzdžiams ir strypams, kurių skersmuo ne didesnis kaip 325 mm. Naudokite tik su pjovimo diskais, kurių ilgis 530 mm ir storis 1,6 mm.

• Išmontuokite papildomą pjūklo rankeną.
• Pritvirtinkite pjūklo disko kreiptuvą pjūklo pavaros galvutės angoje.
• Tikslus pjūklo disko nustatymas atliekamas dviem ekscentrinėmis veržlėmis.
• Užkabinkite įtempimo spyruokles į pavaros galvutės angas.

Iveržimo jranga 9 07 02 003 00 8

Profiliuočiams, kurių plotis ne didesnis kaip 310 mm ir aukštis ne didesnis kaip 550 mm. Konstrukcija atitinka lygiagretuji spaustuvą. Užveržiamuosius kumštelius ir įveržimo galvutę galima reguliuoti.

• Nustatykite užveržiamuosius kumštelius norimam jveržimo intervalui.
• Uždėkite įveržimo įtaisą ant ruošinio.
• Rankena uždarykite užveržiamuosius kumštelius.
• Uždėkite pjūklą ant laikančiųjų kaiščių.
• Užfiksuokite pjūklą fiksavimo kaiščiais.

Įveržimo ir pastūmos įtaisas 9 07 02 005 00 0

Vamzdžiams ir strypams, kurių skersmuo yra nuo 80 iki 400 mm.

Išsamią informacija rasite priklausančioje naudojimo instrukcijoje 3 41 00 898 06 8.

„Laisvų rankų“ atrama 3 27 14 062 02 3

Jei pjaunate tokiu ruošinius kaip, pvz., banguotaji lakštini metala, naudokite „laisvų rankų“ atramą 32714062023.

Išmontuokite papilomą rankeną ir pritvirtinkite „laisvų rankų“ atramą prie keliamojo strypo ir kiaurymėje, esančioje reduktoriaus korpuso viršutinėje pusėje.

Techninė priežiūra ir remonto dirbtuvės.

Šiuos žingsnius atlikite kartą per savaitę:

• Tiesiai j pneumatinio jrankio oro jleidimo angą jpilkite šiek tiek žibalo.
• Pneumatinj jrankj ijunkite 10 – 15 sekundžių. Per šj laiką žibalas su susikaupusiais nešvarumais išbėga iš pneumatinio jrankio.
• Po šio valymo i oro jleidimo anga jpilkite šiek tiek alyvos – tai padės išlaikyti variklio našumą.

Tolimesnį tepimą atlieka rankenoje įmontuota tepalinė.

Pneumatinio įrankio techninės priežiūros ir valymo darbus atlikite kas 300 darbo valandų arba kas 6 m ēnesius.

Jei pažeista pneumatinio įrankio žarna, ją reikia pakeisti specialia žarna, kurią galima įsigyti FEIN remonto dirbtuvėse.

Tinkamas tepalinės nustatymas:

Esant darbiniam slėgiui (6 bar) ir atidarytam įpylimo kamščiui (1) alyva turi burbuliuoti.

Vieną kartą užpildžius, alyvos užtenka apytikriai 8 veikimo valandoms.

Nuémus srieginj dangtelj (2), matosi reguliavimo varžtas (3).

Priveržiant alyvos tepimo kiekis mažinamas, o atleidžiant j mašiną tiekiama daugiau alyvos.

Dažniausia pakanka priveržti arba atleisti 14 iki 12 sriegio vijos.

Kiaurymę ∅ 2 mm palikite laisvą.

Ar tepalinė tinkamai nustatyta, patikrinkite popieriaus testu: prieš mašinos oro išmetimo angą palaikykite balta popieriaus lapą. Ant lapo nusėdęs plonas alyvos sluoksnis neturi varvėti.

Šio pneumatinio įrankio atsarginių dalių sąrašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys: papildomą rankeną, darbo įrankius, žarną

Įstatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.

Jūsų pneumatinio įrankio pateiktame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminj i ES rinką, UKCA ženklas netenka galios. UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminj i JK rinką, CE ženklas netenka galios.

Aplinkosauga, šalinimas.

Pakuotės, netinkami naudoti pneumatiniai įrankiai ir papildoma įranga turi būti priduodami perdirbti aplinkai nekenksmingu būdu.

Papildoma iranga.

Naudokite tik originalią šiam gaminiui skirtą FEIN papildomą įrangą. Leidžiamą naudoti papildomą įrangą rasite internete www.fein.com.
