| Tuotetyyppi | Akkukäyttöinen nauhasaha |
| Merkki | Fein |
| Malli | ABAS18-63AS |
| Nimellisjännite | 18 V |
| Tyhjäkäyntinopeus | 162 m/min |
| Terän mitat | 733 × 12,7 × 0,35 mm |
| Suurin leikkaussyvyys | 63,5 mm |
| Paino (akun kanssa) | 3,7–4,7 kg |
| Virtalähde | Litiumioniakku |
| Suositeltu akkutyyppi | GBA 18V... / ProCORE18V... |
| Suositeltu laturi | GAL 18... |
| Suositeltu latauslämpötila | 0 – +35 °C |
| Sallittu käyttölämpötila | –20 – +50 °C |
| Äänenpainetaso | 79 dB(A) (K = 3 dB) |
| Tärinätaso (metallin sahauksessa) | a_h = 5,3 m/s², K = 1,5 m/s² |
| Viistoleikkauskyky | Jopa 45° |
| Valaistus | Sisäänrakennettu LED |
| Suojaus | Ylikuormitus- ja ylikuumenemissuojaus |
| Liukuohjain | Kyllä |
| Turvalukitus | Akun kaksoislukitus |
| Huolto | Ilmanottoaukkojen puhdistus, terän vaihto suojakäsineillä |
| Mukana tulevat lisävarusteet | Nauhasahan terä (version mukaan), laturia ja akkua ei sisälly |
Usein kysytyt kysymykset - ABAS18-63AS Fein
Käyttäjien kysymyksiä aiheesta ABAS18-63AS Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi ABAS18-63AS - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. ABAS18-63AS merkiltä Fein.
KÄYTTÖOHJE ABAS18-63AS Fein

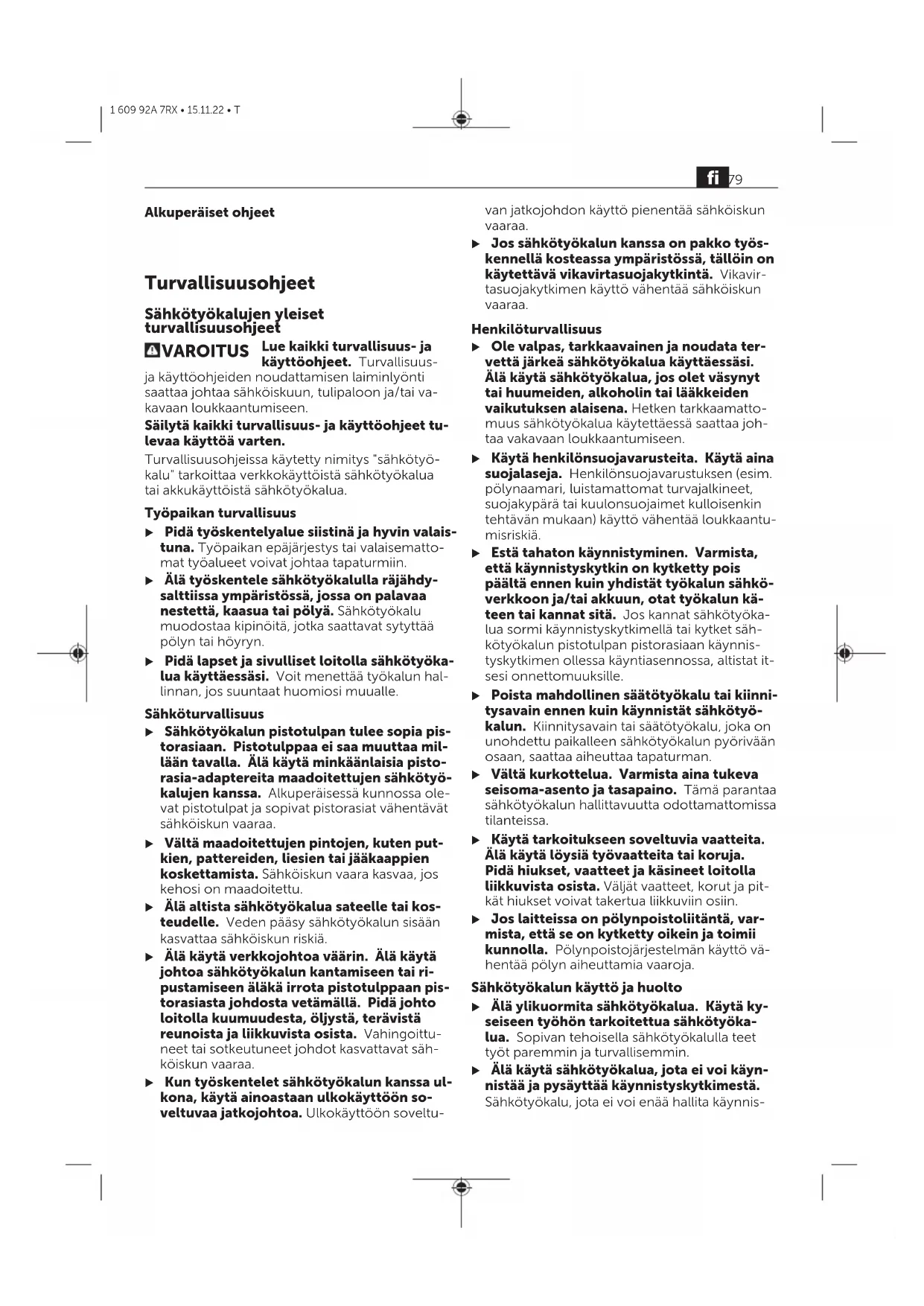

Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus-
ja käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja käyttöohjeet tulevaa käyttöä varten.
Turvallisuusohjeissa käytetty nimitys "sähkötyökalu" tarkoittaa verkkokäyttöistä sähkötyökalua tai akkukäyttöistä sähkötyökalua.
Työpaikan turvallisuus
- Pidä työskentelyalue siistinä ja hyvin valais-tuna. Työpaikan epäjärjestys tai valaisematto-mat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdy-salttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
- Pidä lapset ja sivulliset loitolla sähkötyöka-lua käyttäessäsi. Voit menettää työkalun hal-linnan, jos suuntaat huomiosi muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen tai ripustamiseen äläkä irrota pistotulppaan pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
- Kun työskentelet sähkötyökalun kanssa ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltu-
van jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun kanssa on pakko työskennellä kosteassa ympäristössä, tällöin on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
▶ Ole valpas, tarkkaavainen ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilönsuojavarusteita. Käytä aina suojalaseja. Henkilönsuojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyöka-lua sormi käynnistyskytkimellä tai kytket säh-kötyökalun pistotulpan pistorasiaan käynnis-tyskytkimen ollessa käyntiasennossa, altistat it-sesi onnettomuuksille.
▶ Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Varmista aina tukeva seisoma-asento ja tasapaino. Tämä parantaa sähkötyökalun hallittavuutta odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
Sähkötyökalun käyttö ja huolto
- Älä ylikuormita sähkötyökalua. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
- Älä käytä sähkötyökalua, jota ei voi käynnistää ja pysäyttää käynnistyskytkimestä.
Sähkötyökalu, jota ei voi enää hallita käynnis-
tyskytkimellä, on vaarallinen ja täytyy korjauttaa.
Irrota pistotulppa pistorasiasta ja/tai akku sähkötyökalusta, ennen kuin suoritat sää-töjä, vaihdat tarvikkeita tai viet sähkötyö-kalun säilytyspaikkaansa. Nämä varotoi-menpiteet estävät sähkötyökalun tahattoman käynnistymisen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellais- ten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttä- vät kokemattomat henkilöt.
Pidä sähkötyökalut hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.
▶ Pidä leikkausterät terävinä ja puhtaina.
Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
Akkukäyttöisten työkalujen käyttö ja huolto
▶ Lataa akku vain valmistajan suosittele-massa latauslaitteessa. Tietyn tyyppiselle akulle soveltuva latauslaite saattaa muodostaa tulipalovaaran, jos sillä ladataan muun tyyppisiä akkuja.
Käytä sähkötyökalussa ainoastaan kysei-seen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapa-turman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avai-mista, nauloista, ruuveista tai muista pie-nistä metalliesineistä, jotka voivat oikosul-kea akun koskettimet. Akkukoskettimien vä-linen oikosulku saattaa aiheuttaa palovammoja tai sytyttää tulipalon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä tämän nesteen koskettamista. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Huolto
Sähkötyökalun saa korjata vain valtuutettu huoltoasentaja. Korjaustöihin saa käyttää vain alkuperäisiä varaosia. Tämä varmistaa sen, että sähkötyökalu pysyy turvallisena.
Vannesahojen turvallisuusohjeet
Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Jos terä koskettaa virrallista sähköjohtoa, tämä voi tehdä työkalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
Kiinnitä työkappale työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työ- kappaleen pitäminen kädessä tai kehoa vasten ei takaa riittävää tukea ja voi johtaa hallinnan menettämiseen.
- Pidä kädet loitolla sahauskohdasta. Älä kosketa työkappaleen alapuolta. Sahanterän koskettaminen aiheuttaa loukkaantumisvaaran.
▶ Ohjaa sähkötyökalu vain moottorin käydessä työkappaletta vasten. Muuten syntyy takaiskun vaara, jos käyttötarvike juuttuu työkappaleeseen.
Sammuta sähkötyökalu sahaamisen jälkeen ja odota, että terä on täysin pysähtynyt, ennen kuin nostat vannesahanterän sahausurasta Tällä tavalla vältät takaiskun ja voit asettaa sähkötyökalun turvallisesti säilytysalustalle.
Käytä vain ehjiä ja moitteettomassa kunnossa olevia vannesahanteriä. Taipuneet tai tylsät vannesahanterät voivat katkea tai aiheuttaa takaiskun.
- Älä tahri vannesahanterää voiteluaineella tai öljyllä. Pyyhi öljytahrat huolellisesti pois ennen sahaustyön aloittamista. Vannesahanterä saattaa muutoin luistaa pinnalla.
Vältä vannesahanterän voimakasta painamista sahaamisen aikana. Liian voimakas painaminen saattaa johtaa vannesahanterän luistamiseen tai katkeamiseen. Loukkaantumisvaara.
- Älä jarruta vannesahanterää sivusuuntaisesti kuormittamalla moottorin sammuttamisen jälkeen. Vannesahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun.
- Älä koske vannesahanterään töiden jälkeen, ennen kuin se on ehtinyt jäähtyä. Vannesahanterä kuumenee voimakkaasti käytössä.
Pidä sähkötyökalusta kunnolla kiinni molemmilla käsillä ja seiso tukevassa asennossa. Sähkötyökalun ohjaus sujuu luotetta-vimmin kahdella kädellä.
▶ Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle.
fi
Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalus- tan pintaan.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.
Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa akkua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä AMPShare-akkua vain sen valmistajan tai AMPShare-yhteistyökumppanin tuotteissa. Vain tällä ta-valla saat estettyä akun vaarallisen ylikuormi-tuksen.
Suojaa akkua kuumuudelta, esimer- kiksi pitkäaikaiselta auringonpaist- teelta, tulelta, lialta, vedeltä ja kost- teudelta. Räjähdys- ja oikosulkuvaara.
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Älä käytä tätä sähkötyökalua ennen kuin olet lukenut ja ymmärtänyt nämä käyttöohjeet täysin. Noudata myös asiaankuuluvia maakohtaisia työturvallisuusmääräyksiä.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu sahaamiseen muoviin, metalliin ja kumiin tukevan alustan päällä. Sähkötyökalu soveltuu suoralinjaiseen sahaamiseen enintään 45°:n jiirikulmalla. Noudata sahanteriin liittyviä suosituksia.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.
(1) Käynnistyskytkimen käynnistyssalpa
(2) Käynnistyskytkin
(3) Kahva (eristetty kahvapinta)
(4) Suojuksen lukitsin
(5) Apuohjain
(6) Vannesahanterä
(7) Sahanteräohjain
(8) Rungossa oleva pyörimissuuntanuoli
(9) Vipu vannesahanterän esijännitystä varten
(10) Työvalo
(11) Akku ^a)
(12) Lisäkahva (eristetty kahvapinta)
(13) Vannesahanterän suojus
(14) Akun lukituksen avauspainike
(15) Vannesahanterän pyörä
a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike el kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.
Tekniset tiedot
| Akkuvannesaha ABAS18-63AS | ||
| Tuotenumero 7 135 ... | ||
| Nimellinen jännite V= 18 | ||
| Tyhjäkäyntikierrosluku ^A) | m/min | 162 |
| Sahanterän mitat mm 733 × 12,7 × | 0,35 | |
| Maks. sahaussyvyys mm 63,5 | ||
| Paino EPTA-Procedure 01:2014 -ohjeiden mukaan | kg | 3,7–4,7B) |
| Suositeltu ympäristön lämpötila latauksen aikana | °C | 0...+35 |
| Sallittu ympäristön lämpötila käytössäC) ja säilytyksessä | °C | -20...+50 |
| Suositellut akut GBA 18V... | ProCORE18V... | |
Suositellut latauslaitteet GAL 18.
A) Mitattu 20–25 °C:n lämpötilassa akun ProCORE18V 8.0Ah kanssa.
B) riippuen käytetystä akusta
C) rajoitettu teho, kun lämpötila on < 0 °C
Melu-/tärinätiedot
Melupäästöarvot on määritetty standardin EN 60745-2-20 mukaan.
Sähkötyökalun tyypillinen A-painotettu äänen-painetaso on 79 dB(A). Epävarmuus K = 3 dB. Melutaso saattaa töiden aikana ylittää ilmoitetut ar-vot. Käytä kuulosuojaimia!
Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 60745-2-20 mukaan:
sahaaminen metalliin: a_n = 5,3 m/s^2 , K = 1,5 m/s^2 Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.
Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.
Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).
Akku
Akun lataminen
Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet sovel- tuvat sähkötyökalussasi käytettävälle litiumio- niakulle.
Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.
Akun asentaminen
Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.
Akun irrottaminen
Kun haluat ottaa akun pois, paina akun vapautus-painiketta ja vedä akku irti. Älä irrota akkua vä-kisin.
Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.
Akun lataustilan näyttö
Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä.
Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta etai. Tämä on mahdollista myös akun ollessa irrotettuna.
Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täy- tyy vaihtaa.
Akkutyyppi GBA 18V...
LED-valo Kapasiteetti
| 3 vihreää LED-valoa palaa jatkuvasti | 60–100 % |
| 2 vihreää LED-valoa palaa jatkuvasti | 30–60 % |
| 1 vihreä LED-valo palaa jatkuvasti | 5–30 % |
| 1 vihreä LED-valo vilkkuu 0–5 % |
Akkutyyppi ProCORE18V...
LED-valo Kapasiteetti
| 5 vihreää LED-valoa palaa jatkuvasti | 80–100 % |
| 4 vihreää LED-valoa palaa jatkuvasti | 60–80 % |
| 3 vihreää LED-valoa palaa jatkuvasti | 40–60 % |
| 2 vihreää LED-valoa palaa jatkuvasti | 20–40 % |
| 1 vihreä LED-valo palaa jatkuvasti | 5–20 % |
| 1 vihreä LED-valo vilkkuu 0–5 % |
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon.
Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen.
Huomioi hävitysohjeet.
Asennus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Vannesahanterän asennus/vaihto
Käytä työkäsineitä, kun asennet vannesahanterän. Vannesahanterää kosketettaessa on olemassa loukkaantumisvaara.
Käytä aina suojalaseja. Suojalasit vähentävät loukkaantumisvaaraa.
Vannesahanterän asentaminen (katso kuvat A–E)
Avaa molemmat lukitsimet (4) ① ja käännä suojus (13) ② auki. Käännä vipua (9) 180°:n verran kiertosuuntaan rajoittimeen asti.
Ohjaa vannesahanterä (6) vuoron perään sahanteräohjaimiin (7). Sahanterän selkäpuolen täytyy koskettaa sahanteräohjaimien (7) alaosan laakereita.
Ohjaa vannesahanterä (6) vuoron perään molempien pyörien (15) ympäri.
Käännä vipua (9) 180°:n verran takaisin rajoitti- meen asti. Tarkasta, että vannesahanterä (6) on oikein paikallaan molempien pyörien (15) ympä- rillä. Käännä suojusta (13) takaisin, kunnes lukitsimet (4) napsahtavat kiinni.
Tarkasta vannesahanterän (6) oikea asennus. Käynnistä ja sammuta sähkötyökalu useamman kerran. Väärin asennettu vannesahanterä voi irrota ja vahingoittaa sinua.
Pölyn-/purunpoisto
Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille allergisia reaktioita ja/tai hengitystiesairauksia.
Tietyt pölylaadut (esimerkiksi tammi- tai pyökki-pöly) katsotaan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat kä-sitellä vain ammattilaiset.
– Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.
Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.
Käyttö
Käyttöönotto
Käynnistys ja pysäytys
Käynnistä sähkötyökalu painamalla ensin käynnistysvarmistinta (1) ja paina sen jälkeen käynnistyskytkin (2) pohjaan.
Valo (10) syttyy, kun painat käynnistyskytkintä (2). Sen avulla voit valaista työskentelyalueen.
Sammuta työkalu vapauttamalla käynnistyskytkin (2).
Huomautus: turvallisuussyistä käynnistyskytkintä (2) ei voi lukita päälle, vaan sitä pitää painaa jatkuvasti käytön aikana.
Lämpötilasta riippuva ylikuormitussuoja
Sähkötyökalu ei voi ylikuormittua, kun sitä käytetään määräysten mukaisesti. Ylikuormituksen tai liian kuuman akkulämpötilan yhteydessä elektroniikka katkaisee sähkötyökalun toiminnan, kunnes käyttölämpötila on jälleen optimaalinen.
Työskentelyohjeita
Pidä sähkötyökalusta kunnolla kiinni molemmilla käsillä ja seiso tukevassa asennossa. Sähkötyökalun ohjaus sujuu luotetta-vimmin kahdella kädellä.
Valitse työkappaleen katkaisuasento niin, että mahdollisimman monta vannesahanterän (6) hammasta on sahausurassa (katso kuva F).
Käynnistä sähkötyökalu, aseta se apuohjaimella (5) työkappaleen päälle ja upota vannesahanterä (6) hitaasti sahausuraan.
Paina työkalua vain kevyesti työkappaletta vasten ja etene tasaista vauhtia.
Kevennä painamista vähän ennen sahausuran loppua ja pidä sähkötyökalua hieman koholla, jotta se ei putoa työkappaleen päälle.
Hoito ja huolto
Huolto ja puhdistus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
- Pidä sähkötyökalu ja tuuletusaukot puh-taina luotettavan ja turvallisen työskentelyn varmistamiseksi.
Tarvikevalikoima
Käytä vain alkuperäisiä FEIN tarvikkeita. Tarvikkeen täytyy olla tarkoitettu kyseiselle sähkötyökalutyypille.
Huolto ja asiakaspalvelu
Huomaa, että vain valtuutetut sähköasentajat saavat korjata, huoltaa ja tarkastaa sähkötyökaluja, koska huoltovirheet voivat aiheuttaa käyttäjälle merkittäviä vaaroja.
Työstettäessä metallia erittäin vaativissa käyttö- olosuhteissa sähkötyökalun sisään saattaa kertyä sähköä johtavaa pölyä. Puhdista usein sähkötyö- kalun sisäosa tuuletusaukkojen kautta kuivalla ja öljyttömällä paineilmalla.
Kipsipitoisten materiaalien työstössä voi syntyä pölyä. Sähkötyökalun sisälle ja kytkentäosiin voi kertyä pölyä, joka saattaa kovettua kosteuden vaikutuksesta. Tämä saattaa heikentää kytkentä-mekanismin toimivuutta. Puhdista sähkötyökalun sisäosa tuuletusaukkojen kautta ja kytkentäosat
kuivalla ja öljyttömällä paineilmalla säännöllisin väliajoin.
Asbestin kanssa kosketuksiin joutuneita tuotteita ei saa lähettää korjattavaksi. Hävitä asbestipölyn likaamat tuotteet paikallisten asbestia sisältävien jätteiden hävittämistä koskevien määräysten mukaisesti.
Jos sinulla on korjausta vaativia FEIN sähkötyöka- luja tai lisätarvikkeita, ota yhteyttä FEIN asiakas- palveluun. Asiakaspalvelun osoitteen voit katsoa Internetistä verkko-osoitteesta
www.fein.com.
Korvaa sähkötyökalun tarrat ja varoitukset uusillä, jos ne ovat vanhentuneet tai kuluneet käyttökelvottomiksi.
Tämän sähkötyökalun varaosaluettelon voit katsoa Internetistä verkko-osoitteesta
www.fein.com.
Käytä vain alkuperäisiä varaosia.
Virhevastuu ja takuu
Tuotteen takuu on voimassa sen maan lakimääräysten mukaan, jossa se saatetaan markkinoille. Tämän lisäksi FEIN antaa FEIN valmistajatakuun.
Sähkötyökalun vakiovarustus ei mahdollisesti sisällä kaikkia näissä käyttöohjeissa kuvattuja lisätarvikkeita.
Vaatimustenmukaisuusvakuutus
CE-merkintä koskee vain Euroopan unionin ja EFTA:n (European Free Trade Association) maita ja vain EU- tai EFTA-markkinoille tarkoitettuja tuotteita.
Kun tuote on saatettu EU:n markkinoille, UKCA-merkki ei ole enää voimassa.
UKCA-merkintä koskee vain Ison-Britannian markkinoita (Englanti, Wales ja Skotlanti) ja vain Ison-Britannian markkinoille tarkoitettuja tuotteita.
Kun tuote on saatettu Ison-Britannian markki-noille, CE-merkki ei ole enää voimassa.
FEIN yhtiö vakuuttaa yksinomaisella vastuullaan, että tämä tuote on näiden käyttöohjeiden viimeisillä sivuilla ilmoitettujen määräysten mukainen.
Teknisten asiakirjojen säilytyspaikka:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
Kuljetus
Suositellut li-ion-akut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.
Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen vällityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vau- rioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa.
Huomioi myös mahdolliset tätä pidemmälle me- nevät maakohtaiset määräykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Koskee vain EU-maita:
Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epääasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.
Akut/paristot:
Li-Ion:
Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 84).
tr 85
Vilkuv tuli 1 x roheline 0–5%
Aku tüüp ProCORE18V...
LED Mahtuvus
Pidev tuli 5 × roheline 80–100%
Pidev tuli 4 x roheline 60–80%
Pidev tuli 3 x roheline 40–60%
Pidev tuli 2 × roheline 20–40%
Pidev tuli 1 × roheline 5–20%
Vilkuv tuli 1 x roheline 0–5%
