ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BL 200 GC Professional BOSCH

eΠρωτότυπο οδηνών χρήσης

Ελληνικά ...... Σελίδα 168

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 184

日本語....ページ 198

Polski ...... Strona 213

Česky. Strana 228

Slovensky ...... Strana 242

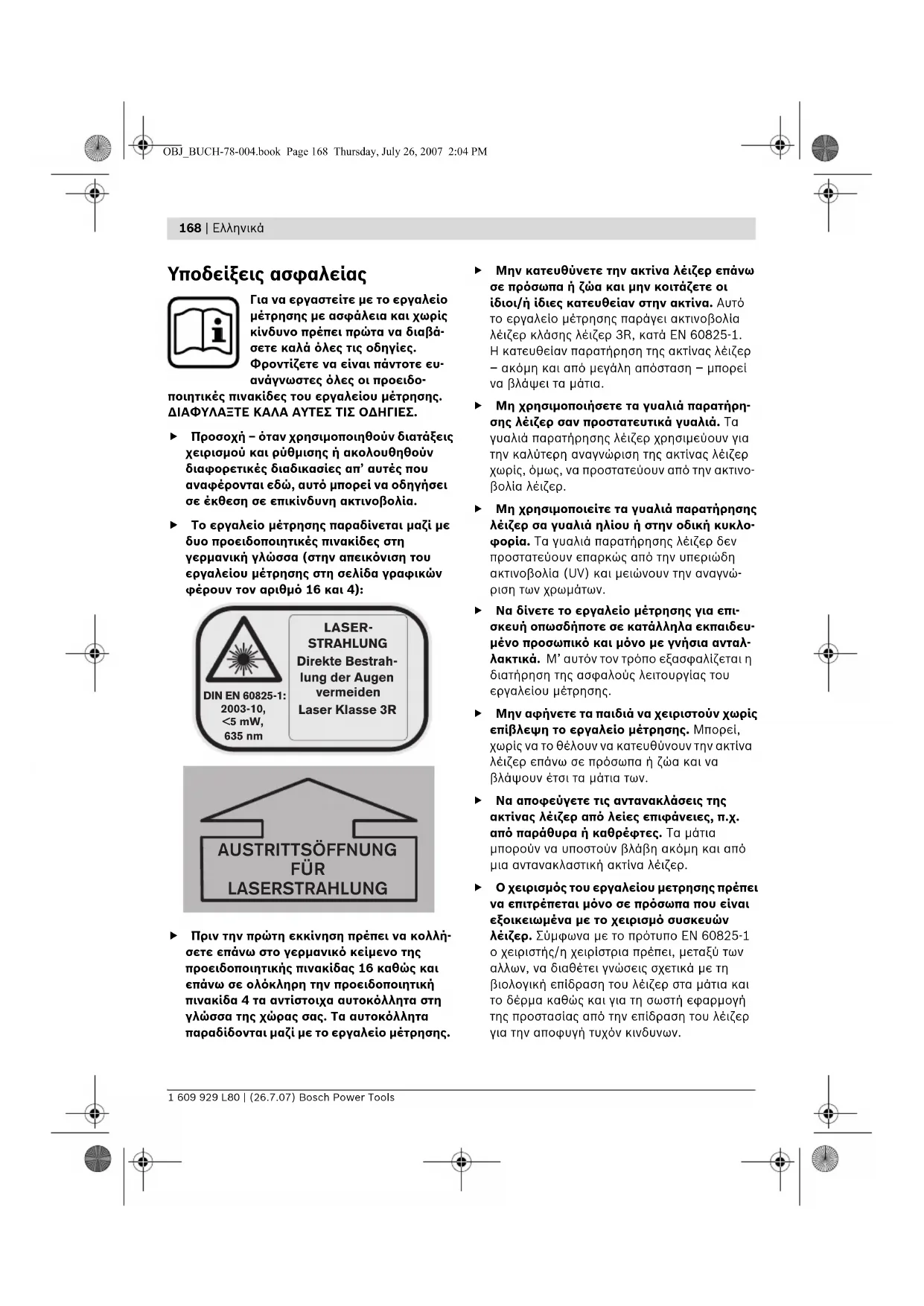

Υποδείξεις ασφαλείας

Για να εργαστείτε με το εργαλείο μέτρησης με ασφάλεια και χωρίς κίνδυνο πρέπει πρώτα να διαβάσετε καλά όλες τις οδηγίες. Φροντίζετε να είναι πάντοτε ευανάγνωστες όλες οι προειδο-

ποιητικές πινακίδες του εργαλείου μέτρησης. ΔΙΑΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

▶ Προσοχή – όταν χρησιμοποιηθούν διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ' αυτές που αναφέρονται εδώ, αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.
To εργαλείο μέτρησης παραδίνεται μαζί με δυο προειδοποιητικές πινακίδες στη γερμανική γλώσσα (στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών φέρουν τον αριθμό 16 και 4):

DIN EN 60825-1: 2003-10, <5 mW, 635 nm

▶ Πριν την πρώτη εκκίνηση πρέπει να κολλήσετε επάνω στο γερμανικό κείμενο της προειδοποιητικής πινακίδας 16 καθώς και επάνω σε ολόκληρη την προειδοποιητική πινακίδα 4 τα αντίστοιχα αυτοκόλλητα στη γλώσσα της χώρας σας. Τα αυτοκόλλητα παραδίδονται μαζί με το εργαλείο μέτρησης.

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε οι ίδιοι/ή ίδιες κατευθείαν στην ακτίνα. Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 3R, κατά EN 60825-1. Η κατευθείαν παρατήρηση της ακτίνας λέιζερ – ακόμη και από μεγάλη απόσταση – μπορεί να βλάψει τα μάτια.
▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέίζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέίζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέίζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέίζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.
Na δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
Μην αφήνετε τα παιδιά να χειριστούν χωρίς επίβλεψη το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν να κατευθύνουν την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και να βλάψουν έτσι τα μάτια των.
▶ Na αποφεύγετε τις αντανακλάσεις της ακτίνας λέιζερ από λείες επιφάνειες, π.χ. από παράθυρα ή καθρέφτες. Τα μάτια μπορούν να υποστούν βλάβη ακόμη και από μια αντανακλαστική ακτίνα λέιζερ.
Ο χειρισμός του εργαλείου μετρησης πρέπει να επιτρέπεται μόνο σε πρόσωπα που είναι εξοικειωμένα με το χειρισμό συσκευών λέιζερ. Σύμφωνα με το πρότυπο EN 60825-1 ο χειριστής/η χειρίστρια πρέπει, μεταξύ των αλλων, να διαθέτει γνώσεις σχετικά με τη βιολογική επίδραση του λέιζερ στα μάτια και το δέρμα καθώς και για τη σωστή εφαρμογή της προστασίας από την επίδραση του λέιζερ για την αποφυγή τυχόν κινδυνων.

Μην εκθέτετε τη συσκευή στη βροχή και την υγρασία. Η διείσδυση νερού σ' ένα φορτιστή αυξάνει τον κίνδυνο ηλεκτροπληξίας.
▶ Μη φορτίζετε με το φορτιστή ξένες μπαταρίες. Ο φορτιστής προορίζεται μόνο για τη φόρτιση του μπλοκ μπαταριών της Bosch που είναι τοποθετημένο στο εργαλείο μέτρησης. Κατά τη φόρτιση ξένων μπαταριών δημιουργείται κίνδυνος πυρκαγιάς και εκρηξης.
▶ Διατηρείτε το φορτιστή καθαρό. Η ρύπανοη της συσκευής δημιουργεί κίνδυνο ηλεκτροπληξίας.
Ελέγχετε πριν από κάθε χρήση το φορτιστή, το ηλεκτρικό καλώδιο και το φις. Μη χρησιμοποιήσετε το φορτιστή σε περίπτωση που θα εξακριβώσετε κάποιες βλάβες ή ζημιές. Μην ανοίξετε οι ίδιοι το φορτιστή αλλά δώστε τον οπωσδήποτε σε ειδικά εκπαίδευμένο τεχνικό προσωπικό για να το επισκευάσει με γνήσια εξαρτήματα. Χαλασμένοι φορτιστές, καλώδια και φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
▶ Mην αφήσετε το φορτιστή να λειτουργήσει επάνω σε μια εύφλεκτη επιφάνεια (π.χ. χαρτί, υφάσματα κτλ.) ή μέσα σε εύφλεκτο περιβάλλον. Δημιουργείται κίνδυνος πυρκαγιάς εξαιτίας της θέρμανσης του φορτιστή.
Μια τυχόν εσφαλμένη χρησιμοποίηση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ' autá. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.

Περιγραφή λειτουργίας

Παρακαλούμε ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Το εργαλείο μέτρησης προορίζεται για την εξακρίβωση και τον έλεγχο ακριβώς παράλληλων διαδρομών ύψους, κάθετων γραμμών, γραμμών διαφυγής και σημείων αλφαδιάσματος σε εσωτερικούς και εξωτερικούς χώρους.

Απεικονιζόμενα στοιχεία

Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

1 Χωροστάθμη (Αλφάδι)
2 Φακός λήψης για τηλεχειριστήριο
3 Υποδοχή για φις φορτιστή
4 Προειδοποιητική πινακίδα για έξοδο ακτίνας λέιζερ
5 'Εξοδος ακτίνας λέιζερ
6 Σημάδι Άξονας Υ
7 Σημάδι Άξονας Χ
8 Ακτίνα αλφαδιάσματος
9 μεταβλητή ακτίνα λέιζερ

10 Εγκοπή αλφαδιάσματος Άξονας Χ
11 Εγκοπή αλφαδιάσματος Άξονας Υ
12 Ασφάλεια του καπακιού θήκης μπαταρίας
13 Καπάκι θήκης μπαταρίας

14 Еластико поди

15 Мплок μπαταριών

16 Προειδοποιητική πινακίδα λέιζερ

17 Υποδοχή τριπόδου 5/8" (οριζόντια και κάθετα)

18 Αριθμός σειράς

19 Πλήκτρο για γραμμική λειτουργία και επιλογής του μήκους της γραμμής

20 Πλήκτρο κατεύθυνσης, επάνω

21 Πλήκτρο κατεύθυνσης, αριστερά

22 Πλήκτρο για περιστροφική λειτουργία και επιλογή της ταχύτητας περιστροφής

23 Πλήκτρο κατεύθυνσης, κάτω

24 Πλήκτρο κατεύθυνσης δεξιά

25 'Ενδειξη χωροστάθμησης με το χέρι «man»

26 'Ενδειξη αυτόματης χωροστάθμησης «auto»

27 'Ενδειξη κατάστασης φόρτισης μπαταρίας

28 Πλήκτρο «man/auto» για την απενεργο- ποίηση της αυτόματης χωροστάθμησης

29 Πλήκτρο ON/OFF

170 | Ελληνικά

30 Σταδία για λέιζερ δομικών κατασκευών*
31 Γυαλιά παρατήρησης λέιζερ
32 Συγκρατήρας τοίχου/Μονάδα ευθυγράμμισης*
33 Bîda 5/8" στο συγκρατήρα τοίχου*
34 Βίδες της μονάδας ευθυγράμμισης*
35 Πλάκα μέτρησης με πόδι
36 Πλάκα μέτρησης οροφών*

37 Σφήνα απόκλισης*
38 Δέκτης υψηλής ισχύος με συγκρατήρα
39 Τηλεχειριστήριο
40 Τηλεχειριστήριο*
41 Βύσμα φόρτισης
42 Φορτιστής
43 Βαλίτζα
*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία.

Τεχνικά χαρακτηριστικά

Λέιζερ δομικών κατασκευών BL 200 GC
	Professional
Αριθμός ευρετηρίου	3 601 K15 000
Περιοχή εργασίας (ακτίνα) ^1)
- χωρίς δέκτη περίπου	75 m
- με δέκτη περίπου	200 m
Ακρίβεια χωροστάθμησης ^1) ^2)	± 0,05 mm/m
Περιοχή αυτόματης χωροστάθμησης, τυπική	±8 % (±5°)
Χρόνος χωροστάθμησης, τυπικός	10 s
Ταχύτητα περιστροφής	600/200/50/10 min ^-1
Θερμοκρασία λειτουργίας	-20 ... +50 °C
Θερμοκρασία διαφύλαξης/αποθήκευσης	-20 ... +70 °C
Μέγ. σχετική υγρασία ατμόσφαιρας	90 %
Κατηγορία λέιζερ	3R
Τύπος λέιζερ	635 nm, <5 mW
∅ ακτίνα λέιζερ στην έξοδο λέιζερ περίπου ^1)	8 mm
Υποδοχή τριπόδου (οριζόντια και κάθετα)	5/8"
Επαναφορτιζόμενες μπαταρίεςΜπαταρίες (Αλκαλίου-Μαγγανίου)	4 x 1,2 V KR20 (D) (5000 mAh)4 x 1 , 5 V L R 2 0 ( D )
Διάρκεια λειτουργίας περίπου
- Επαναφορτιζόμενες μπαταρίες	30 h
- Μπαταρίες (Αλκαλίου-Μαγγανίου)	40 h
Βάρος σύμφωνα με EPTA-Procedure 01/2003	3,0 kg
Διαστάσεις	211 x 180 x 190 mm
Βαθμός προστασίας	IP 66 (προστασία από σκόνη και ψεκασμό με νερό)

1) 21^
2) κατά μήκος των αξόνων
Σας παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου επάνω στην πινακίδα κατασκευαστή του εργαλείο μέτρησης γιατί οι εμπορικοί χαρακτηρισμοί μεμονωμένων εργαλείων μέτρησης μπορεί να διαφέρουν.
Ο αριθμός σειράς 18 στην πινακίδα κατασκευαστή χρησιμεύει στη σαφή αναγνώριση του εργαλείου μέτρησης.

Συναρμολόγηση

Φόρτιση/Αντικατάσταση του μπλοκ μπαταριών

Φόρτιση του μπλοκ μπαταριών

Πριν την πρώτη εκκίνηση πρέπει να φορτίσετε το μπλοκ μπαταριών 15 που περιέχεται στη συσκευασία. Το μπλοκ μπαταριών μπορεί να φορτιστεί μόνο μέσα στο εργαλείο μέτρησης και αποκλειστικά με το φορτιστή 42 που προβλέπεται γι' autó το σκοπό.

Τοποθετήστε το βύσμα φόρτισης 41 του φορτιστή στην υποδοχή 3 και συνδέστε το φορτιστή με το δίκτυο. Κατά τη διάρκεια της φόρτισης λάμπει η κόκκινη ένδειξη. Η φόρτιση του άδειου μπλοκ μπαταριών διαρκεί περίπου 7 ώρες.

Η φόρτιση δεν διακόπτεται αυτόματα. Γι' αυτό μετά τη φόρτιση πρέπει να αποσυνδέσετε το φορτιστή 42 από το ηλεκτρικό δίκτυο. Ο φορτιστής 42 και το μπλοκ μπαταριών 15 αντέχουν, όμως στην υπερφόρτιση.

Μια καινούργια μπαταρία, ή μια μπαταρία που δε χρησιμοποιήθηκε για ένα μεγάλο χρονικό διάστημα αποκτά την πλήρη χωρητικότητά της μετά από περίπου 5 κύκλους φόρτισης-εκφόρτισης.

Με τη βοήθεια του φορτιστή 42 μπορείτε, όταν autóς είναι συνδεμένος με το ηλεκτρικό δίκτυο, να χρησιμοποιήσετε το εργαλείο μέτρησης ακόμη και αν το μπλοκ μπαταριών είναι άδειο. Γι' autó θέστε το εργαλείο μέτρησης εκτός λειτουργίας, φορτίστε το μπλοκ μπαταριών για 10 λεπτά περίπου, και ακολούθως θέστε πάλι το εργαλείο μέτρησης σε λειτουργία, χωρίς να αποσυνδέσετε το φορτιστή από το δίκτυο.

Υποδείξεις για την προστασία του μπλοκ μπαταριών

Na μη φορτίζετε το μπλοκ μπαταριών 15 μετά από κάθε χρήση του εργαλείου μέτρησης γιατί έτσι ελαπτώνεται η χωρητικότητά του. Να φορτίζετε το μπλοκ μπαταριών μόνο όταν η ένδειξη κατάστασης φόρτισης της μπαταρίας 27 αναβοσβήνει ή λάμπει διαρκώς.

Σε περίπτωση που ο χρόνος λειτουργίας του εργαλείου μέτρησης, μετά από τη φόρτιση του μπλοκ μπαταριών, είναι σημαντικά μειωμένος, τότε αυτό αποτελεί ένδειξη ότι το μπλοκ μπαταριών αναλώθηκε και πρέπει να αντικατασταθεί.

Αντικατάσταση του μπλοκ μπαταριών

Το μπλοκ μπαταριών 15 που περιέχεται στη συσκευασία μπορεί να αντικατασταθεί με ξένες μπαταρίες ή με μπαταρίες αλκαλίου-μαγγανίου. Να χρησιμποποιείτε, όμως, μόνο μπαταρίες, ή επαναφορτιζόμενες μπαταρίες, του Ίδιου κατασκευαστή και με την ίδια χωρητικότητα. Οι μπαταρίες, ή οι επαναφορτιζόμενες μπαταρίες, πρέπει να αντικαθίστανται όλες μαζί.

Για να αφαιρέσετε το μπλοκ μπαταριών πρέπει να γυρίσετε την ασφάλεια 12 του καπακιού θήκης μπαταριών στη θέση και ακολούθως να αφαιρέσετε το καπάκι θήκης μπαταρίας 13.

Τοποθετήστε το νέο μπλοκ μπαταριών, ή τις ξένες, επαναφορτιζόμενες ή μη, μπαταρίες. Κατά την τοποθέτηση πρέπει να δώσετε προσοχή στη σωστή πολικότητα. Το μπλοκ μπαταριών 15 μπορεί να τοποθετηθεί μόνο σε μια μοναδική θέση της θήκης μπαταριών. Έτσι αποκλείεται η τοποθέτηση με εσφαλμένη πολικότητα.

Σε περίπτωση, όμως, που θα τοποθετήσετε με εσφαλμένη πολικότητα ξένες, επαναφορτιζόμενες ή μη, μπαταρίες, τότε δεν μπορείτε να θέσετε σε λειτουργία το εργαλείο μέτρησης. Τοποθετήστε σωστά τις ξένες, επαναφορτιζόμενες ή μη, μπαταρίες, περιμένετε ένα λεπτό περίπουκαι ακολούθως θέστε σε λειτουργία το εργαλείο μέτρησης.

Τοποθετήστε πάλι το καπάκι θήκης μπαταρίας 13 (μπορεί να τοποθετηθεί μόνο σε μια θέση) και γυρίστε την ασφάλεια 12 στη θέση

Χάρη σε μια ειδική διάταξη προστασίας μέσα στο εργαλείο μέτρησης μπορεί να φορτιστεί μόνο το μπλοκ μπαταριών 15. Ξένες επαναφορτιζόμενες μπαταρίες πρέπει να φορτίζονται έξω από το εργαλείο μέτρησης.

▶ Σε περίπτωση που δεν πρόκειται να χρησιμοποιήσετε το εργαλείο μέτρησης για ένα σχετικά μεγάλο χρονικό διάστημα, τότε πρέπει να αφαιρέσετε απ' αυτό, το μπλοκ μπαταριών, ή τις ξένες επαναφορτιζόμενες ή μη μπαταρίες. Μπαταρίες ή επαναφορτιζόμενες μπορούν, σε περίπτωση μακρόχρονης αποθήκευσης, να διαβρωθούν ή να αυτοεκφορτιστούν.

172 | Ελληνικά

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από πτώσεις και ισχυρές προσκρούσεις. Μετά από τυχόν ισχυρές εξωτερικές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συνεχίσετε την εργασία σας, να διεξάγετε έναν έλεγχο ακριβείας (βλέπε «Ακρίβεια χωροστάθμησης»).
Na μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες ή διακυμάνσεις θερμοκρασίας. Π. χ. μην το αφήνετε για πολύ χρόνο στο αυτοκίνητο. Σε περίπτωση που το εργαλείο μέτρησης ήταν εκτεθειμένο σε ισχυρές διακυμάνσεις θερμοκρασίας τότε, πριν το χρησιμοποιήσετε, πρέπει να το αφήσετε να αποκτήσει μια σταθερή θερμοκρασία.

Τοποθέτηση του εργαλείου μέτρησης

Οριζόντια θέση

Κάθετη θέση

Τοποθετήστε το εργαλείο μέτρησης, σε οριζόντια ή κάθετη θέση, επάνω σε μια σταθερή επιφάνεια, συναρμολογήστε το επάνω σ' ένα τρίποδο 40 ή στο συγκρατήρα τοίχου 32 με Μονάδα ευθυγράμμισης.

Η Ακρίβεια χωροστάθμησης του εργαλείου μέτρησης είναι πολύ μεγάλη και γι' αυτό αντιδρά με μεγάλη ευαισθησία σε κραδασμούς και σε μετατοπίσεις. Γι' αυτό να φροντίζετε, το εργαλείο μέτρησης να βρίσκεται πάντοτε επάνω σε μια σταθερή επιφάνεια για να μη διακόπεται η λειτουργία του εξαιτίας αλλεπάλληλων χωροσταθμίσεων.

Θέση σε λειτουργία κι εκτός λειτουργίας

▶ Μην κατευθύνετε ποτέ την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα (ιδιαίτερα στο ύψος των ματιών τους), και να μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ (ακόμη κι αν βρίσκεστε σε μεγάλη απόσταση απ' αυτήν). Μόλις το εργαλείο μέτρησης τεθεί σε λειτουργία εκπέμπει αμέσως την κάθετη

ακτίνα αλφαδιάσματος 8 και τη μεταβλητή ακτίνα λέιζερ 9, η οποία περιστρέφεται γύρω από την ακτίνα αλφαδιάσματος. Όταν η μετα- βλητή ακτίνα λέιζερ εργάζεται στη γραμμική λειτουργία, τότε απαιτείται ιδιαίτερη προσοχή.

Για τη θέση σε λειτουργία πατήστε το πλήκτρο ΟΝ/ΟFF 29. Το λέιζερ αρχίζει να εργάζεται αμέσως στον περιστροφικό τρόπο λειτουργίας και ταυτόχρονα αρχίζει η αυτόματη χωροστάθμηση (βλέπε «Εργασία με αυτόματη χωροστάθμηση»). Οι ενδείξεις 25, 26 και 27 ανάβουν για τρία δευτερόλεπτα. Στη συνέχεια, κατά τη διάρκεια της περαιτέρω χωροστάθμησης, αναβοσβήνει η ένδειξη για την αυτόματη χωροστάθμηση «auto» 26 βυο φορές ανά δευτερόλεπτο. Σε περίπτωση που η χωροστάθμηση θα διαρκέσει παραπάνω από 5 δευτερόλεπτα, διακόπτεται η περιστροφική λειτουργία και το λέιζερ αναβοσβήνει βυο φορές ανά δευτερόλεπτο μέχρι να τερματιστεί η χωροστάθμηση.

Με τα πλήκτρα τρόπων λειτουργίας 19 και 22 καθώς και τα πλήκτρα κατευθύνσεων 20, 21, 23 και 24 μπορείτε να επιλέξετε τον τρόπο λειτουργίας ακόμη και κατά τη διάρκεια της χωροστάθμησης (βλέπε «Τρόποι λειτουργίας»). Σ' αυτήν την περίπτωση το εργαλείο μέτρησης επιβεβαιώνει την επιλογή λειτουργώντας για 5 δευτερόλεπτα στον επιλεγμένο τρόπο λειτουργίας κατά τη διάρκεια της χωροστάθμησης. Μετά τον τερματισμό της χωροστάθμησης το εργαλείο μέτρησης μεταβαίνει στον επιλεγμένο τρόπο λειτουργίας.

Το εργαλείο μέτρησης είναι χωροσταθμισμένο όταν η ακτίνα λέιζερ και η ένδειξη «auto» 26 είναι ενεργοποιημένες [λάμπουν] συνεχώς.

Για τη θέση εκτός λειτουργίας πατήστε πάλι το πλήκτρο ON/OFF 29.

Το εργαλείο μέτρησης διακόπτει τη λειτουργία του αυτόματα:

- Όταν το εργαλείο μέτρησης, κατά τη διάρκεια της αυτόματης χωροστάθμησης, βρίσκεται περισσότερο από 10 λεπτά εκτός της περιοχής αυτοχωροστάθμησης, τότε αυτό τίθεται αυτόματα εκτός λειτουργίας για να προστατευτούν οι μπαταρίες. Επαναλάβετε την τοποθέτηση του εργαλείου μέτρησης και ακολούθως θέστε το πάλι σε λειτουργία.

Ελληνικά | 173

• Όταν ξεπεραστεί η μέγιστη θερμοκρασία λειτουργίας ύψους 50 °C τότε αυτό τίθεται αυτόματα εκτός λειτουργίας για να προστατευτεί η δίοδος λέιζερ. Αφήστε το εργαλείο μέτρησης να κρυώσει και ακολούθως θέστε το πάλι σε λειτουργία.
• Όταν ο αυτοέλεγχος αποτύχει, ή όταν παρουσιαστούν ανωμαλίες κατά τη διάρκεια της λειτουργίας μπλοκάρονται όλες οι λειτουργίες και τρεμοσβήνει η ένδειξη κατάστασης φόρτισης της μπαταρίας 27.
• Όταν το εργαλείο μέτρησης βρίσκεται στην κατάσταση ετοιμότητας [Stand-by] και δεν τεθεί σε λειτουργία το αργότερο μετά από 24 ώρες.
• 'Οταν η τάση λειτουργίας είναι πολύ χαμηλή.

Λειτουργία Stand-by με αποθήκευση του τρόπου λειτουργίας

Το εργαλείο μέτρησης μπορεί να τεθεί σε κατάσταση ετοιμότητας το πολύ για 24 ώρες. Όταν πριν την έναρξη της λειτουργίας ετοιμότητας ήταν ενεργοποιημένη η αυτόματη χωροστάθμηση (η ένδειξη «auto» 26 λάμπει συνεχώς), η αυτόματη χωροστάθμηση συνεχίζει να επιτηρεί στην κατάσταση ετοιμότητας τη θέση του εργαλείου μέτρησης. Ο τρόπος λειτουργίας που είχε ρυθμιστεί στο εργαλείο μέτρησης παραμένει.

Για να ενεργοποιήσετε τη λειτουργία ετοιμότητας πατήστε το πλήκτρο για γραμμική λειτουργία 19 για τουλάχιστον 5 δευτερόλεπτα. Στην κατάσταση ετοιμότητας σβήνουν η ακτίνα λέιζερ και οι ενδείξεις χωροστάθμησης, ενώ η ένδειξη κατάστασης ετοιμότητας 27 αναβοσβήνει μια φορά ανά 5 δευτερόλεπτα.

Για να μεταβείτε από την κατάσταση ετοιμότητας στην κανονική λειτουργία πατήστε εκ νέου το πλήκτρο για γραμμική λειτουργία 19 τουλάχιστον για 5 δευτερόλεπτα. Το εργαλείο μέτρησης επαναρχίζει την εργασία του στον τρόπο λειτουργίας που βρίσκονταν πριν την ενεργοποίηση της κατάστασης ετοιμότητας. Σε περίπτωση που το εργαλείο μέτρησης είχε μετατοπιστεί όταν βρίσκονταν στην κατάσταση ετοιμότητας, τότε η αυτόματη χωροστάθμηση αντιδρά όπως θα αντιδρούσε σε περίπτωση ενεργοποιημένης της Προστασίας από χτυπήματα (βλέπε «Προστασία από χτυπήματα»): Η ακτίνα λέιζερ μεταβαίνει στο ίδιο ύψος που είχε χωροσταθμιστεί πριν την ενεργοποίηση της κατάστασης ετοιμότητας ή, διαφορετικά, η ακτίνα λέιζερ απενεργοποιείται για να αποφευχθούν ενδεχόμενα σφάλματα ύψους.

Τρόποι λειτουργίας

Επισκόπηση

Και οι τρεις τρόποι λειτουργίας είναι εφικτοί και στην οριζόντια και στη κάθετη θέση.

Περιστροφική λειτουργία

Η περιστροφική λειτουργία συνιστάται ιδιαίτερα όταν χρησιμοποιείται ο δέκτης 38. Μπορείτε να επιλέξετε ανάμεσα σε συνολικά τέσσερις ταχύτητες περιστροφής.

Γραμμική λειτουργία

Σ' αυτόν τον τρόπο λειτουργίας η μεταβλητή ακτίνα λέιζερ κινείται μέσα σε μια περιορισμένη γωνία εξόδου. Έτοι η ορατότητα της ακτίνας λέιζερ είναι καλύτερη από εκείνη στην περιστροφική λειτουργία. Μπορείτε να επιλέξετε ανάμεσα σε τέσσερις γωνίες εξόδου.

Σημειακή λειτουργία

Σ' αυτόν τον τρόπο λειτουργίας επιτυγχάνεται η καλύτερη δυνατή ορατότητα της ακτίνας λέιζερ. Χρησιμοποιείται, για παράδειγμα, στη μεταφορά υψών ή για τον έλεγχο γραμμών διαφυγής.

Διαδρομή κατά μήκος του άξονα Χ και του άξονα Υ

Ο άξονας Χ και ο άξονας Υ σχηματίζουν μεταξυ τους μια ορθή γωνία ανάλογα με τα σημάδια 7 και 6 επάνω στο περιβλημα. Τα σημάδια βρίσκονται ακριβώς πάνω από τις εγκοπές αλφαδιάσματος 10 (άξονας Χ) και 11 (άξονας Υ) στο κάτω περιθώριο του περιβλήματος.

174 | Ελληνικά

Εφαρμογή των τρόπων λειτουργίας

Στροφή του επιπέδου περιστροφής στην κάθετη θέση

Όταν το εργαλείο μέτρησης βρίσκεται στην κάθετη [κατακόρυφη] θέση μπορείτε να περιστρέψετε το σημείο λέιζερ, τη γραμμή λέιζερ ή το επίπεδο περιστροφής γύρω από τον άξονα Υ για να χαράξετε γραμμές διαφυγής ή γα παράλληλες ευθυγραμμίσεις. Γι' αυτό πατήστε τα πλήκτρα κατεύθυνσης αριστερά 21 ή ανάλογα δεξιά 24. Η στροφή είναι μόνο εφικτή μέσα στην περιοχή - περιοχή αυτοχωροστάθμησης (8 % προς τα δεξιά ή αριστερά). Μόλις το εργαλείο μέτρησης φτάσει στο όριο της παραπάνω περιοχής, τότε ακούγεται ένα προειδοποιητικό σήμα, το λέιζερ και οι ενδείξεις «man» 25 και «auto» 26 αναβοσβήνουν μια φορά ανά δευτερόλεπτο. Σ' αυτήν την περίπτωση πατήστε το πλήκτρο για την αντίθετη κατεύθυνση (21 bzw. 24), ή θέστε το εργαλείο μέτρησης εκτός λειτουργίας και επανατοποθετήστε το.

Περιστροφική λειτουργία

Όταν θέτετε το εργαλείο μέτρησης σε λειτουργία αυτό πηγαίνει πάντοτε στην περιστροφική λειτουργία. Ξεκινάει με τη μέγιστη περιστροφική ταχύτητα.

Με πάτημα του πλήκτρου για περιστροφική λειτουργία 22 μπορείτε να ελαττώσετε την ταχύτητα μέχρι ακινησίας (σημειακή λειτουργία) σε συνολικά τέσσερις βαθμίδες. Όταν ξαναπατήσετε το πλήκτρο 22 η περιστροφική λειτουργία ξεκινά πάλι με τη μέγιστη ταχύτητα. Όταν εργάζεστε με το δέκτη 38 θα πρέπει να επιλέγετε τη μέγιστη περιστροφική ταχύτητα. Όταν εργάζεστε χωρίς δέκτη θα πρέπει να ελαττώσετε την ταχύτητα περιστροφής, για να βελτιώσετε την ορατότητα της ακτίνας λέιζερ, ή να φορέσετε τα γυαλιά παρατήρησης λέιζερ 31 (ειδικό εξάρτημα).

Κατά την κάθετη θέση του εργαλείου μέτρησης και με αυτόματη χωροστάθμηση μπορείτε, με πάτημα τον πλήκτρων κατεύθυνσης επάνω 20 ή κάτω, 23 να περιστρέψετε το επίπεδο περιστροφής γύρω από τον άξονα Χ. 5 δευτερόλεπτα μετά το τελευταίο πάτημα ενός από τα τέσσερα πλήκτρα κατεύθυνσης το επίπεδο περιστροφής επανέρχεται αυτόματα στην κάθετη θέση.

Γραμμική λειτουργία

Για να μεταβείτε στη γραμμική λειτουργία πατήστε το πλήκτρο για τη γραμμική λειτουργία 19. Το εργαλείο μέτρησης μεταβαίνει (ανάλογα με τον προηγούμενο τρόπο λειτουργίας) στη σημειακή λειτουργία ή στη γραμμική λειτουργία με τη μικρότερη γωνία εξόδου. Με επανειλημμένο πάτημα του πλήκτρου 19 το εργαλείο μέτρησης μεταβαίνει από την ελάχιστη γωνία εξόδου 4° στις γωνίες εξόδου 30°, 60° και 180°. Ταυτόχρονα με την αλλαγή της εκάστοτε βαθμίδας αυξάνει και η ταχύτητα. Όταν πατήσετε το πλήκτρο 19 ακόμη μια φορά, το εργαλείο μέτρησης επανέρχεται στη σημειακή λειτουργία.

Αλλαγή της γωνίας εξόδου: Στην οριζόντια

θέση του εργαλείου μέτρησης και υπό αυτόματη χωροστάθμηση μπορείτε, με πάτημα των πλήκτρων κατεύθυνσης επάνω 20 ή κάτω 23 να μεγαλώσετε ή να ελαττώσετε τη γωνία εξόδου. Η ταχύτητα, όμως, παραμένει σταθερή.

Στροφή της γωνίας εξόδου: Στην οριζόντια

θέση του εργαλείου μέτρησης και υπό αυτόματη χωροστάθμηση ή μονοαξονική επικλινή λειτουργία μπορείτε, με πάτημα των πλήκτρων κατεύθυνσης αριστερά 21 ή δεξιά 24 να γυρίσετε τη γραμμή ή το σημείο λέιζερ βαθμιαία κατά 360°. Στην κάθετη θέση και υπό αυτόματη χωροστάθμηση η περιστροφή διεξάγετε με πάτημα των πλήκτρων κατεύθυνσης επάνω 20 ή κάτω 23.

Σημειακή λειτουργία

Μπορείτε να ενεργοποιήσετε τη σημειακή λειτουργία και με πάτημα των πλήκτρων για την περιστροφική λειτουργία 22 και με πάτημα του πλήκτρου για τη γραμμική λειτουργία 19:

- Όταν το εργαλείο μέτρησης βρίσκεται στον περιστροφικό τρόπο λειτουργίας και σεις πατήσετε το πλήκτρο για τη γραμμική λειτουργία 19, τότε το ηλεκτρικό εργαλείο ξεκινά στη σημειακή λειτουργία. Εξαίρεση: Το εργαλείο μέτρησης βρίσκονταν ήδη με πάτημα του πλήκτρου για την περιστροφική λειτουργία 22 στη σημειακή λειτουργία. Σ' αυτήν την περίπτωση, μετὰ το πάτημα του πλήκτρου για τη γραμμική λειτουργία, αρχίζει η γραμμική λειτουργία με την ελάχιστη γωνία εξόδου.

Ελληνικά | 175

– Σε περίπτωση που το εργαλείο μέτρησης βρίσκεται στη γραμμική λειτουργία και σεις πατήσετε το πλήκτρο για την περιστροφική λειτουργία 22, τότε το εργαλείο μέτρησης ξεκινά επίσης στη σημειακή λειτουργία. Εξαίρεση: Το εργαλείο μέτρησης βρίσκονταν ήδη, μετά από πάτημα του πλήκτρου για τη γραμμική λειτουργία 19, στη σημειακή λειτουργία. Σ' αυτήν την περίπτωση και μετά από πάτημα του πλήκτρου για περιστροφική λειτουργία, αρχίζει αμέσως η περιστροφική λειτουργία με τη μέγιστη ταχύτητα.

Εργασία με την αυτόματη χωροστάθμηση

Επισκόπηση

Μόλις το εργαλείο μέτρησης τεθεί σε λειτουργία αναγνωρίζει αμέσως αυτόματα την οριζόντια ή την κάθετη [κατακόρυφη] θέση. Για τη μετάβαση από την οριζόντια στην κάθετη θέση καθώς και αντίστροφα πρέπει να θέσετε το εργαλείο μέτρησης εκτός λειτουργίας, να το τοποθετήστε εκ νέου και ακολούθως να το θέσετε πάλι σε λειτουργία.

Μόλις το εργαλείο μέτρησης μπει σε λειτουργία ελέγχει την οριζόντια ή, ανάλογα, την κάθετη θέση και ισοσταθμίζει αυτόματα, μέσα στην περιοχή αυτοχωροστάθμησης, τυχόν ανωμαλίες περίπου έως 8 % (± 0,8 m/10 m).

Σε περίπτωση που το εργαλείο μέτρησης, μετά τη θέση του σε λειτουργία ή μετά από μια μετακίνηση, παρουσιάζει κλίση μεγαλύτερη από 8 %, τότε η χωροστάθμηση δεν είναι εφικτή. Σ' αυτήν την περίπτωση, και όσο δεν ενεργοποιείται η προστασία από χτυπήματα (βλέπε «Προστασία από χτυπήματα»), ακούγεται ένα προειδοποιητικό σήμα σε αργό ρυθμό, το στροφείο παύει να περιστρέφεται, η ακτίνα λέιζερ και οι ενδείξεις «auto» 26 και «man» 25 αναβοσβήνουν μια φορά ανά δευτερόλεπτο. Σ' αυτήν την περίπτωση πρέπει να θέσετε το εργαλείο μέτρησης εκτός λειτουργίας, να το ευθυγραμμίσετε εκ νέου και να το θέσετε πάλι σε λειτουργία.

Μετατοπίσεις

'Отан то εργαλείο μέτρησης είναι χωροσταθμισμένο ελέγχει συνεχώς την οριζόντια ή, ανάλογα, την κάθετη θέση. Τυχόν μετατοπίσεις του εργαλείου μέτρησης έχουν τις εξής συνέπειες:

Μικρές μετατοπίσεις

Μικρές μετατοπίσεις ισοσταθμίζονται μέσα σε 5 δευτερόλεπτα. Ο επιλεγμένος τρόπος λειτουργίας δε διακόπτεται. Κατά τη διάρκεια της χωροστάθμησης αναβοσβήνει η ένδειξη «auto» 26 βυο φορές ανά δευτερόλεπτο. Έται ισοσταθμίζονται αυτόματα ενδεχόμενοι κραδασμοί του εδάφους καθώς και τυχόν καιρικές επιδράσεις.

Μεγάλες μετατοπίσεις

Αν το εργαλείο μέτρησης δεν είναι σε θέση να χωροσταθμιστεί μέσα σε 5 δευτερόλεπτα, τότε, για να αποφευχθούν τυχόν εσφαλμένες μετρήσεις κατά τη διάρκεια της διαδικασίας χωροστάθμησης, διακόπτεται η περιστροφή του στροφείου, η ακτίνα λέιζερ και η ένδειξη «auto» 26 αναβοσβήνουν δυο φορές ανά δευτερόλεπτο.

Προστασία από χτυπήματα

Το εργαλείο μέτρησης διαθέτει μια διάταξη προστασίας από χτυπήματα, η οποία σε περιπτώσεις μετατοπίσεων μεγαλύτερων από 3 mm/m, δεν επιτρέπει τη χωροστάθμηση στο νέο ύψος κι έται εμποδίζει ενδεχόμενα σφάλματα ύψους. Η προστασία από χτυπήματα ενεργοποιείται 30 s μετά από κάθε πάτημα πλήκτρου ή μετά από τη διαδικασία χωροστάθμησης. Όταν η προστασία από χτυπήματα είναι ενεργοποιημένη αναβοσβήνει η ένδειξη «auto» 26 μια φορά ανά 4 δευτερόλεπτα. Όταν λάβει χώρα κάποια μετατόπιση το εργαλείο μέτρησης προσπαθεί πρώτα να την ισοσταθμίσει. Σε περίπτωση, όμως, που κατά τη διαδικασία χωροστάθμησης ξεπεραστεί η οριακή τιμή 3 mm/m, τότε ακούγεται ένα ακουστικό σήμα με γρήγορο ρυθμό, το λέιζερ διακόπτει τη λειτουργία του και η ένδειξη «man» 25 αναβοσβήνει δυο φορές ανά δευτερόλεπτο. Σ' αυτήν την περίπτωση θέστε το εργαλείο μέτρησης εκτός λειτουργίας και κατόπιν πάλι σε λειτουργία. Ακολούθως ελέγξτε ή, ανάλογα, διορθώστε το ύψος της ακτίνας λέιζερ.

176 | Ελληνικά

Εργασία χωρίς αυτόματη χωροστάθμηση

Για να μπορέσετε να εργαστείτε με το εργαλείο μέτρησης σε οποιαδήποτε κεκλιμένη θέση (βλέπε «Μεταφορά κλίσεων»), μπορείτε να απενεργοποιήσετε την αυτόματη χωροστάθμηση για τον άξονα Χ και τον άξονα Υ.

- Όταν η αυτόματη χωροστάθμηση είναι ανενεργός δεν αναγνωρίζονται ενδεχόμενες μετατοπίσεις.

Απενεργοποίηση της αυτόματης χωροστάθμησης στην οριζόντια θέση/Μονοαξονική λειτουργία κλίσης

Στην οριζόντια θέση του εργαλείου μέτρησης θέστε εκτός λειτουργίας την αυτόματη χωροστάθμηση και για τους δυο άξονες πατώντας μια φορά το πλήκτρο «man/auto» 28. Η ένδειξη «man» 25 αναβοσβήνει μια φορά ανά δευτερόλεπτο.

Όταν πατήσετε πάλι το πλήκτρο «man/auto» 28 ενεργοποιείτε την τη μονοαξονική λειτουργία κλίσης. Στη μονοαξονική λειτουργία κλίσης χωροσταθμίζεται αυτόματα ο άξονας Χ. Ο άξονας Υ δε χωροσταθμίζεται. Οι ενδείξεις «man» 25 και «auto» 26 αναβοσβήνουν μια φορά ανά δευτερόλεπτο.

Όταν το πλήκτρο «man/auto» 28 πατηθεί για τρίτη φορά, τότε η αυτόματη χωροστάθμηση ενεργοποιείται και για τους δυο άξονες. Η ένδειξη «auto» 26 αναβοσβήνει (κατά τη διάρκεια της χωροστάθμησης του εργαλείου μέτρησης) ή λάμπει διαρκώς (όταν το εργαλείο μέτρησης είναι χωρισταθμισμένο).

Απενεργοποίηση της αυτόματης χωροστάθμησης στην κάθετη θέση

Στην κάθετη θέση του εργαλείου μέτρησης θέστε εκτός λειτουργίας την αυτόματη χωροστάθμηση και για τους δυο άξονες πατώντας μια φορά το πλήκτρο «man/auto» 28. Η ένδειξη «man» 25 αναβοσβήνει μια φορά ανά δευτερόλεπτο.

Όταν ξαναπατήσετε το πλήκτρο «man/auto» 28, τότε ενεργοποιείτε πάλι την αυτόματη χωροστάθμηση. Η ένδειξη «auto» 26 αναβοσβήνει (κατά τη διάρκεια της χωροστάθμησης του εργαλείου μέτρησης) ή λάμπει διαρκώς (όταν το εργαλείο μέτρησης είναι χωροσταθμισμένο).

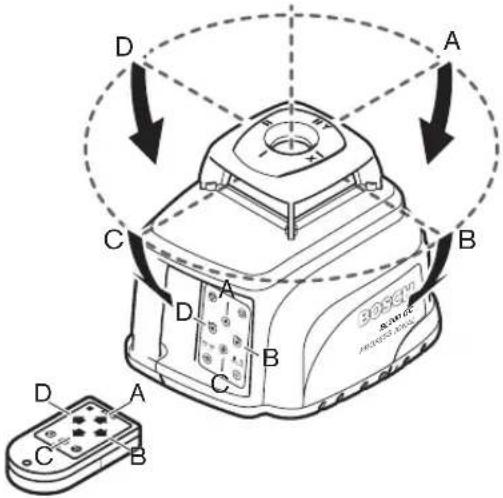

Μετατροπή της κλίσης του επιπέδου περιστροφής

'Отан η αυτόματη χωροστάθμηση είναι ανενεργός μπορείτε, με τη βοήθεια των πλήκτρων κατεύθυνσης να γυρίστε το επίπεδο περιστροφής περί τον άξονα Χ ή τον άξονα Υ (ή το σημείο/τη γραμμή λέιζερ). Η λειτουργία των τεσσάρων πλήκτρων κατεύθυνσης είναι ανεξάρτητη από την κάθετη ή οριζόντια θέση του εργαλείου μέτρησης καθώς και από τον τρόπο λειτουργίας.

D A C B D A B C D B ROSSEVI AL-2008E AL-2008E AL-2008E AL-2008E AL-2008E AL-2008E AL-2008E AL-2008E AL-2008E AL-2008E

Με τα πλήκτρα κατεύθυνσης επάνω 20 ή κάτω 23 γυρίζετε το επίπεδο περιστροφής περί τον άξονα Χ (στην εικόνα: κατεύθυνση Α ή C). Με τα πλήκτρα αριστερά 21 ή δεξιά 24 γυρίζετε το επίπεδο περιστροφής περί τον άξονα Υ (στην εικόνα: κατεύθυνση Ο ή B).

Στη μονοαξονική λειτουργία κλίσης (οριζόντια θέση) μπορείτε με τα πλήκτρα επάνω 20 ή κάτω 23 να γυρίσετε το επίπεδο περιστροφής περί τον άξονα Χ. Το γύρισμα περί τον άξονα Υ δεν ελναι εφικτό.

Ακρίβεια χωροστάθμησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί τη θερμοκρασία. Ιδιαίτερα οι διαφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαίνουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτίνας λέιζερ.

Οι αποκλίσεις αποκτούν σημασία σε αποστάσεις μέτρησης μεγαλύτερες από 20 m και μπορεί στα 100 m να ανέλθουν στο διπλάσιο έως το τετραπλάσιο της απόκλισης στα 20 m.

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις αποστάσεων μεγαλύτερων από 20 m να συναρμολογείτε το εργαλείο μέτρησης πάντοτε επάνω σ' ένα τρίποδο. Αν είναι δυνατό, να τοποθετείτε επίσης το εργαλείο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας.

'Ελεγχος της ακρίβειας του εργαλείου μέτρησης

Εκτός από τις περιβαλλοντικές επιδράσεις σε σφάλματα και αποκλίσεις μπορεί να οδηγήσει και η ίδια η συσκευή (π.χ. λόγω ππώσης ή ισχυρών κρούσεων). Γι' αυτό πρέπει να ελέγχετε την ακρίβεια του εργαλείου μέτρησης κάθε φορά πριν αρχίσετε την εργασία σας.

Για την εκτέλεση του ελέγχου χρειάζεστε μια ελεύθερη απόσταση μέτρησης 20 m σε μια σταθερή επιφάνεια μεταξύ δυο τοίχων Α και Β. Πρέπει – στην οριζόντια θέση του εργαλείου μέτρησης – να διεξάγετε ένα έμμεσο υπολογισμό σχετικά με τους δυο άξονες Χ και Υ (και στο θετικό και στον αρνητικό τομεα – 4 ολοκληρωμένες διαδικασίες μέτρησης δηλαδή).

- Συναρμολογήστε το εργαλείο μέτρησης στην οριζόντια θέση κοντά στον τοίχο Α επάνω σ' ένα τρίποδο 40 (ειδικό εξάρτημα) ή τοποθετήστε το επάνω σε μια στερεή, επίπεδη επιφάνεια. Θέστε το εργαλείο μέτρησης σε λειτουργία.

A I B 20 m

– Μετά τη χωροστάθμηση κατευθύντε την ακτίνα λέιζερ στη σημειακή λειτουργία επάνω στον κοντινό τοίχο Α. Σημαδέψτε επάνω στον τοίχο το κέντρο του σημείου της ακτίνας λέιζερ (Σημείο 1).

A 180° I B II

- Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωροσταθμιστεί και σημαδέψτε επάνω στον αντικρινό τοίχο το κέντρο του σημείου της ακτίνας λέιζερ Β (Σημείο ΠΙ).

- Τοποθετήστε το εργαλείο μέτρησης - χωρίς να το γυρίσετε - κοντά στον τοίχο Β, θέστε το σε λειτουργία και αφήστε το να χωροσταθμιστει.

A I B II

– Ρυθμίστε το ύψος του εργαλείου μέτρησης (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι κάτω από το εργαλείο μέτρησης) κατά τέτοιο τρόπο, ώστε το κέντρο του σημείου της ακτίνας λέιζερ να ταυτιστεί ακριβώς με το κέντρο του σημείου ΙΙ που είχατε σημαδέψει προηγουμένως επάνω στον τοίχο Β.

- Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να μεταβάλλετε το ύψος. Αφήστε το να χωροσταθμιστεί και σημαδέψτε επάνω στον τοίχο Α το κέντρο του σημείου της ακτίνας λέιζερ (Σημείο Ⅲ). - Η διαφορά d μεταξύ των δυο σημαδεμένων σημείων I και ΙΠ επάνω στον τοίχο Α αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης για τον άξονα που μετρήθηκε.

Επαναλάβετε τη διαδικασία μέτρησης και για τον καθενα από τούς άλους τρεις άξονες. Γι' autó, πριν την έναρξη της κάθε μέτρησης, να γυρίζετε το εργαλείο μέτρησης κάθε φορά κατά 90°.

Η απόκλιση στην απόσταση μέτρησης 2 x 20 = 40 m δεν επιτρέπεται να ξεπερνά ± 2 mm. Έτοι η διαφορά μεταξύ του πιο ψηλού και του πιο χαμηλού σημαδιού δεν επιτρέπεται να είναι μεγαλύτερη από 4 mm.

Σε περίπτωση που το εργαλείο μέτρησης θα ξεπεράσει σε μια από τις τέσσερις μετρήσεις το ανώτατο όριο απόκλισης, τότε πρέπει να το δώσετε για έλεγχο σ' ένα κατάστημα Service της Bosch.

Υποδείξεις εργασίας

Για να σημαδέψετε πρέπει να χρησιμοποιείτε πάντοτε το κέντρο του σημείου λέιζερ. Το μέγεθος του σημείου λέιζερ εξαρτάται από την απόσταση.

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έται το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό.

▶ Na μη χρησιμοποιείτε την ακτίνα παρατήρησης της ακτίνας λέιζερ σαν προσταττεωικά γυαλιά. Τα γυαλιά παρατήρησης της ακτίνας λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ και γι' αυτό δεν προστατεύουν από την ακτινοβολία του λέιζερ.

▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Εργασία με το τηλεχειριστήριο

Όταν πατιώνται τα πλήκτρα χειρισμού, τότε το εργαλείο μέτρησης μπορεί να «βγει» από τη χωροστάθμηση κι έται να διακοπεί για λίγο η περιστροφή. Με χρήση του τηλεχειριστηρίου 39 το παραπάνω φαινόμενο εξουδετερώνεται.

Τα πεδία λήψης για το τηλεχειριστήριο βρίσκονται στις τέσσερις πλευρές του εργαλείου μέτρησης στην έξοδο της ακτίνας λέιζερ καθώς και δίπλα στην υποδοχή φόρτισης 3.

Ο φακός λήψης 2 στο κάτω άκρο του περιβλήματος αντιδρά με σαφώς πολύ υψηλή ευαισθησία στα σήματα του τηλεχειριστηρίου (χαρακτηριστική περιοχή εργασίας 200 m). Όταν χρησιμοποιείτε το τηλεχειριστήριο πρέπει να τοποθετείτε το εργαλείο μέτρησης κατά τέτοιο τρόπο, ώστε τα σήματα του τηλεχειριστηρίου να «πέφτουν» άμεσα επάνω στο φακό λήψης 2.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

Το εργαλείο μέτρησης διαθέτει από μια υποδοχή τριπόδου 5/8" για τη λειτουργία σε οριζόντια και τη λειτουργία σε κάθετη θέση 17 για οριζόντια καικάθετη λειτουργία.

'Отав то тріпобо 40 διαθέτει μια κλίμακα στην επιμήκυνση των ποδιών του μπορείτε να ρυθμίσετε άμεσα τη διαφορά ύψους.

Εργασία με το συγκρατήρα τοίχου και τη μονάδα ευθυγράμμισης (ειδικό εξάρτημα) (βλέπε εικόνα Α)

Μπορείτε να εργαστείτε με το εργαλείο μέτρησης συναρμολογώντας το στο συγκρατήρα τοίχου με μονάδα ευθυγράμμισης 32. Γι' αυτό βιδώστε τη βίδα 5/8" 33 του συγκρατήρα τοίχου στην υποδοχή τριπόδου 17 για οριζόντια θέση του εργαλείου μέτρησης.

Συναρμολόγηση σ' έναν τοίχο: Η συναρμολόγηση σ' έναν τοίχο συνιστάται π.χ. για εργασίες σε ύψη μεγαλύτερα από τα ύψη εργασίας με το τρίποδο ή χωρίς τρίποδο όταν η επιφάνεια τοποθέτησης είναι ασταθής. Γι'αυτό στερεώστε το συγκρατήρα τοίχου 32 με το συναρμολογημένο εργαλείο μέτρησης, όσο το δυνατό πιο κατακόρυφα, σ' έναν τοίχο. Συναρμολόγηση σ' ένα τρίποδο: Το συγκρατήρα τοίχου 32 μπορείτε να τον βιδώσετε επίσης με την υποδοχή τριπόδου στην πίσω πλευρά επάνω σ' ένα τρίποδο. Αυτή η στερέωση συνιστάται ιδιαίτερα όταν θέλετε να ευθυγραμμίσετε το επίπεδο περιστροφής με μια γραμμή αναφοράς. Με τη βοήθεια της μονάδας ευθυγράμμισης μπορείτε να μετακινήσετε το εργαλείο μέτρησης, εντός μιας περιοχής 10 cm, κάθετα (σε συναρμολόγηση σ' έναν τοίχο) ή οριζόντια (σε συναρμολόγηση σ' ένα τρίποδο). Λύστε γι' αυτό τις βίδες 34 στη μονάδα ευθυγράμμισης, οδηγήστε το εργαλείο μέτρησης στην επιθυμητή θέση και σφίξτε πάλι καλά τις βίδες 34.

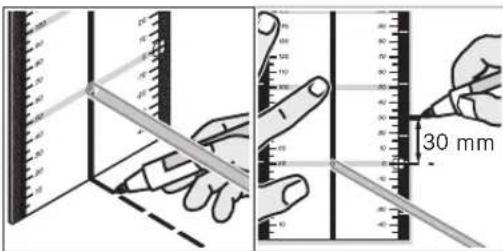

Εργασία με την πλάκα μέτρησης

Με τη βοήθεια της πλάκας μέτρησης 35 μπορείτε να μεταφέρετε το σημάδι λέιζερ στο δάπεδο ή το ύψος λέιζερ σ' έναν τοίχο.

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

Η πλάκα μέτρησης 35 διαθέτει μια ανακλαστική επίστρωση, η οποία βελτιώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φωτεινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ.

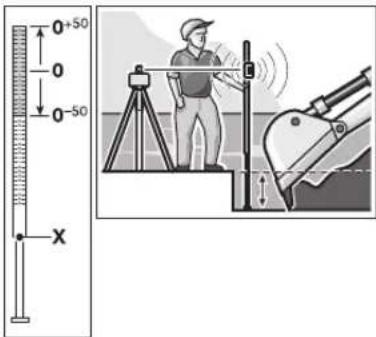

Εργασία με τη σταδία (ειδικό εξάρτημα)

Για τον έλεγχο επιπέδων ή για τη μεταφορά κεκλιμένων επιφανειών συνιστάται η χρήση της σταδίας 30 σε συνδυασμό με το δέκτη 38.

0+50 0 0-50 X

Η σταδία 30 διαθέτει μια σχετική κλίμακα μέτρησης (± 50 cm). Το ύψος Μηδέν της κλίμακας (90 έως 210 cm) μπορείτε να το ρυθμίσετε στο κάτω μέρος του συρόμενου στελέχους. Μ' autóv τον τρόπο μπορείτε να διαβάσετε άμεσα τις αποκλίσεις από το ονομαστικό ύψος.

180 | Ελληνικά

Παραδείγματα εργασίας

Υπόδειξη: Σε όλα τα παραδείγματα εργασίας, εκτός από «Μεταφορά κλίσεων» είναι ενεργοποιημένη η αυτόματη χωροστάμθιση.

Μεταφορά υψίστου σημείου/Μετρική γραμμή (βλέπε εικόνα Β)

Τοποθετήστε το εργαλείο μέτρησης στην οριζόντια θέση επάνω σε μια σταθερή επιφάνεια ή συναρμολογήστε το σ' ένα τρίποδο 40 (ειδικό εξάρτημα).

Εργασία με τρίποδο και δέκτη 38: Ευθυγραμμίστε την ακτίνα λέιζερ στη λειτουργία περιστροφής στο επιθυμητό ύψος και μεταφέρετε το ύψος στο στόχο.

Εργασία χωρίς τρίποδο: Εξακριβώστε τη διαφορά ύψους μεταξύ της ακτίνας λέιζερ (σε σημειακή ή γραμμική λειτουργία) και της γραμμής ύψους στο σημείο αναφοράς με τη βοήθεια της πλάκας μέτρησης 35. Γυρίστε την ακτίνα λέιζερ με τη βοήθεια των πλήκτρων αριστερά 21 ή δεξιά 24 επάνω στο στόχο και μεταφέρετε τη διαφορά ύψους που μετρήσατε.

Παράλληλη ευθυγράμμιση της ακτίνας αλφαδιάσματος (βλέπε εικόνα Ρ)

Σε περίπτωση που θέλετε να μεταφέρετε ορθές γωνίες ή να ευθυγραμμίσετε ενδιάμεσους τοίχους, τότε πρέπει να ρυθμίσετε την ακτίνα αλφαδιάσματος 8 παράλληλα, δηλαδή στην ίδια απόσταση ως προς μια γραμμή αναφοράς (π.χ. ως προς έναν τοίχο).

Γι' autó τοποθετήστε το εργαλείο μέτρησης στην κάθετη θέση κατά τέτοιο τρόπο, ώστε η διαδρομή της ακτίνας αλφαδιάσματος να παραλληλιστεί με τη γραμμή αναφοράς.

Για την εξακρίβωση της ακριβούς θέσης πρέπει να μετρήσετε με τη βοήθεια της πλάκας μέτρησης την απόσταση μεταξύ ακτίνας αλφαδιάσματος και γραμμής αναφοράς άμεσα στο εργαλείο μέτρησης 35. Μετρήστε πάλι την απόσταση μεταξύ ακτίνας αλφαδιάσματος και γραμμής αναφοράς σε απόσταση όσο το δυνατό μεγαλύτερη από το εργαλείο μέτρησης. Ρυθμίστε τώρα την ακτίνα αλφαδιάσματος με τη βοήθεια των πλήκτρων αριστερά 21 ή δεξιά 24 κατά τέτοιο τρόπο, ώστε η απόσταση της από τη γραμμή αναφοράς να είναι η ίδια μ' αυτήν που μετρήθηκε άμεσα στο εργαλείο μέτρησης.

Κεντράρισμα του επιπέδου περιστροφής με βὰση ένα σημείο εδάφους (βλέπε εικόνα D)

Αν θέλετε να μεταφέρετε ορθές γωνίες από ένα καθορισμένο σημείο του εδάφους, τότε πρέπει να κεντραρίσετε το επίπεδο περιστροφής με βάση αυτό το σημείο αναφοράς.

Τοποθετήστε το εργαλείο μέτρησης στην κάθετη θέση, όσο το δυνατό πιο κοντά πάνω από το σημείο αναφοράς και επιλέξτε τη σημειακή λειτουργία.

Με τα πλήκτρα κατεύθυνσης επάνω 20 ή κάτω 23 γυρίστε τη μεταβλητή ακτίνα λέιζερ κατά τέτοιο τρόπο, ώστε να πέφτει επάνω στο έδαφος.

Ρυθμίστε τώρα ακριβώς κατακόρυφα την ακτίνα λέιζερ με τη βοήθεια της χωροστάθμης 1 στην κεφαλή του στροφείου.

▶ Βεβαιωθείτε ότι η μεταβλητή ακτίνα κατευ- θύνεται προς τα κάτω [πέφτει στο έδαφος] πριν κοιτάξετε τη χωροστάθμη 1 από επάνω. Έτοι αποφεύγετε την άμεση παρατήρηση της ακτίνας λέιζερ.

Τοποθετήστε το εργαλείο μέτρησης κατά τέτοιο τρόπο,ώστε η κάθετη ακτίνα λέιζερ να πέφτει επάνω στο σημείο αναφοράς.

Μεταφορά ορθών γωνιών (βλέπε εικόνα Ε)

Η ορθή γωνία σχηματίζεται στη κάθετη θέση του εργαλείου μέτρησης από την ακτίνα αλφαδιάσματος 8 και τη μετβλητή ακτίνα λέιζερ 9.

Ανάλογα με τις αντίστοιχες ανάγκες, πρέπει να κεντράρετε το επίπεδο περιστροφής με βάση ένα σημείο εδάφους και να ευθυγραμμίσετε την ακτίνα αλφαδιάσματος 8 παράλληλα ως προς μια γραμμή αναφοράς (π.χ. ως προς έναν τοίχο).

Μεταφορά καθέτων (βλέπε εικόνα F)

Τοποθετήστε το εργαλείο μέτρησης στην κάθετη θέση και κατευθύντε τη μεταβλητή ακτίνα λέιζερ 9 επάνω στην επιφάνεια στην οποία θέλετε να μεταφέρετε την κάθετο. Επιλέξτε τη σημειακή ή τη γραμμική λειτουργία και σχεδιάστε την κάθετο.

'Ενδειξη καθέτου επιπέδου (βλέπε εικόνα F)

Τοποθετήστε το εργαλείο μέτρησης στην κάθετη θέση. Κατευθύντε τη μεταβλητή ακτίνα λέιζερ επάνω σε μια γραμμή αναφοράς (π.χ. επάνω σ' έναν ενδιάμεσο τοίχο). Επιλέξτε τη σημειακή ή τη γραμμική λειτουργία και σχεδιάστε το κάθετο επίπεδο.

Παραλληλισμός του επιπέδου περιστροφής (βλέπε εικόνα G)

Όταν το εργαλείο μέτρησης βρίσκεται στην κάθετη θέση μπορείτε να παραλληλίσετε το επίπεδο περιστροφής με μια γραμμη αναφοράς (π.χ. μ' έναν τοίχο). Γι' αυτό τοποθετήστε το εργαλείο μέτρησης όσο το δυνατό πιο κοντά στη γραμμή αναφοράς και ακολούθως επιλέξτε την περιστροφική λειτουργία.

Παραλληλίστε όσο μπορείτε, το επίπεδο περιστροφής με τη γραμμή αναφοράς. Γι' αυτό γυρίστε το επίπεδο περιστροφής με τα πλήκτρα κατεύθυνσης αριστερά 21 ή δεξιά 24 περί τον άξονα Υ. Για να διευκολύνετε τη ρύθμιση μπορείτε να πλησιάσετε τη γραμμή με το επίπεδο περιστροφής τη γραμμή αναφοράς. Γι' αυτό κλίνετε ως προς τον άξονα Χ το επίπεδο περιστροφής με τα πλήκτρα κατεύθυνσης επάνω 20 ή κάτω 23. Ευθυγραμμίστε τώρα το επίπεδο περιστροφής ακριβώς παράλληλα ως προς τη γραμμή αναφοράς γυρίζοντάς την περί τον άξονα Υ (Πλήκτρα κατεύθυνσης αριστερά 21 ή δεξιά 24). Όταν για 5 δευτερόλεπτα δεν πατηθεί ένα πλήκτρο κατεύθυνσης, τότε το επίπεδο περιστροφής επανέρχεται αυτόματα στην κάθετη ευθυγράμμιση.

Μεταφορά σημείου εδάφους (αλφάδι) στην οροφή

Για την ακριβή ευθυγράμμιση της ακτίνας αλφαδιάσματος υπεράνω ενό σημείου στο έδαφος, στο κάτω άκρο του περιβλήματος βρίσκονται οι εγκοπές αλφαδιάσματος 10 και 11. Σχεδιάστε δυο ορθογώνιες βοηθητικές γραμμές δια μέσου του σημείου στο έδαφος. Τοποθετήστε το εργαλείο μέτρησης στην οριζόντια θέση και ευθυγραμμίστε το με τη βοήθεια των εγκοπών αλφαδιάσματος με τις βοηθητικές γραμμές.

Εργασία με τρίποδο: Η πηγή της ακτίνας λέιζερ βρίσκεται, στην οριζόντια θέση του εργαλείου μέτρησης, άμεσα επάνω από την οριζόντια υποδοχή τριπόδου. Κάνοντας χρήση ενός ένα τριπόδου 40 (ειδικό εξάρτημα) μπορείτε να στερεώσετε ένα αλφάδι στη βίδα στερέωσης τριπόδου και με τη βοήθειά του να ευθυγραμμίσετε το λέιζερ βάσει ενός σημείου στο έδαφος.

Μεταφορά κλίσεων (βλέπε εικόνα Η)

Για τη μεταφορά κλίσεων πρέπει να απενεργοποιήσετε την αυτόματη χωροστάθμηση (βλέπε «Εργασίες χωρίς αυτόματη χωροστάθμηση»). Ακολούθως μπορείτε να τοποθετήσετε το εργαλείο μέτρησης σε οποιαδήποτε επικλινή θέση επιθυμείτε.

Για τη μεταφορά κλίσεων [κεκλιμένων] μόνο ως προς μια αξονική κατεύθυνση (π.χ, κατηφοριές) θα πρέπει – στην οριζόντια θέση του εργαλείου μέτρησης – να επιλέξετε την μονοαξονική λειτουργία (βλέπε «Απενεργοποίηση της αυτόματης χωροστάθμησης στην οριζόντια θέση/Μονοαξονική λειτουργία κλίσης»). Σ' αυτήν την περίπτωση πρέπει να ευθυγραμμίσετε το εργαλείο μέτρησης με τον άξονα Υ παράλληλα προς την φορά κλίσης. Για τη μεταφορά ακριβών κλίσεων συνιστάται η χρήση μιας σφήνας απόκλισης 37 (ειδικό εξάρτημα), που συναρμολογείται στο τρίποδο 40. Μπορείτε να παραλληλίσετε το εργαλείο μέτρησης με την επιθυμητή κλίση με τοποθετώντας κατι από κάτω ή με τη βοήθεια του τριπόδου 40 (ειδικό εξάρτημα). Η κλίση μπορεί να ρυθμιστεί επίσης και με τη βοήθεια των πλήκτρων κατεύθυνσης εντός της περιοχής αυτοχωροστάθμησης ποσοστού 8 %.

182 | Ελληνικά

Επισκόπηση των ενδείξεων

	Aktiva λείζερ	Περιστροφή του λείζερ *	Προειδοποιητικό σήμα	auto	man
Θέση σε λειτουργία του εργαλείου μέτρησης (3 s autoέλεγχος) ●	●	●	●
Εργαλείο μέτρησης χωροσταθμισμένο/έτοιμο για λειτουργία ●	●	●
Χωροστάθμηση	2x/1 s	○		2x/1 s
Ξεπεράστηκε η περιοχή autoχωροστάθμησης	1x/1 s	○	1x/1 s	1x/1 s	1x/1 s
Ενεργοποιημένη προστασία από χτυπήματα 1x/4 s
Ενεργοποιήθηκε η προστασία από χτυπήματα	○	○	4x/1 s		2x/1 s
Απενεργοποιημένη autóματη χωροστάθμηση 1x/1 s
Τέθηκε σε λειτουργία η μονοαξονική λειτουργία κλίσης 1x/1 s 1x/1 s
Λειτουργία Stand-by με αποθήκευση του τρόπου λειτουργίας ○	○	1x/5 s
Πολύ χαμηλή τάση μπαταρίας 1x/2 s
Άδεια μπαταρία						●
Βλάβη	○	○		○	○	●
	* σε γραμμική και περιστροφική λειτουργία
	1x/1 s	Συχνότητα αναβοσβήσματος (π.χ. μια φορά ανά δευτερόλεπτο)
	●	Συνεχής λειτουργία
	○	Διακοπή λειτουργίας

Συντήρηση και Service

Συντήρηση και καθαρισμός

Na διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Καθαρίστε τυχόν βρωμιές μ' ένα καθαρό και μαλακό πανί. Να μη χρησιμοποιήσετε μέσα καθαρισμού ή διαλύτες.

Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Σε περίπτωση ισχυρού λερώματος μπορείτε να καθαρίσετε το εργαλείο μέτρησης με καθαρό νερό. Μη βυθίσετε, όμως, το εργαλείο μέτρησης στο νερό και μην το εκθέσετε σε δέσμη νερού υπό πίεση.

Αν παρόλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου σταματήσει κάποτε το εργαλείο μέτρησης, τότε η επισκευή του πρέπει να ανατεθεί σε ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch.

Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και κατά την παραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα κατασκευαστή του εργαλείου μέτρησης.

Ανταλλακτικά

Ελαστικό πόδι 14 (3 τεμάχια) ... 1 609 203 588 Καπάκι θήκης μπαταρίας 13 ... 1 609 203 M02 Μπλοκ μπαταριών 15 ... ... .1 609 203 M04

Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com

Η ομάδα συμβούλων της Bosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Κηφισσού 162

12131 Περιστέρι-Αθήνα

Tel.: [phone] KENTPO

Tel.: [phone] - 83 KENTPO

Fax: [phone]

Fax: [phone]

www.bosch.gr

ABZ Service A.E.

Tel.: [phone] - 378 SERVICE

Fax: [phone]

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Μη ρίχνετε τα εργαλεία μέτρησης στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ περί παλαιών ηλεκτρικών και ηλεκτρονικών συσκευών και με τη μεταφορά της σε εθνικό δίκαιο δεν είναι πλέον απαραίτητο,

τα άχρηστα εργαλεία μέτρησης να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Μη ρίχνετε τις μπαταρίες/τις επαναφορτιζόμενες μπαταρίες στα απορρίμματα του σπιτιού σας, στη φωτιά ή στο νερό. Οι μπαταρίες/οι επαναφορτιζόμενες μπαταρίες πρέπει να συλλέγονται και να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Οδηγία 91/157/ΕΟΚ οι χαλασμένες ή αναλωμένες μπαταρίες/οι επαναφορτιζόμενες μπαταρίες πρέπει να ανακυκλώνονται.

Τηρούμε το δικαιώμα αλλαγών.

184 | Türkçe

Güvenlik Talimatı
