BL 200 GC Professional - Lāzera rādītājs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Būvniecības lāzers (lāzera līmenis)
Marka	Bosch
Modelis	BL 200 GC Professional
Izmēri (G x P x A)	211 x 180 x 190 mm
Svars	3,0 kg (saskaņā ar EPTA 01/2003)
Barošana	Akumulatoru bloks 4 x 1,2 V KR20 (D) 5000 mAh vai sārma baterijas 4 x 1,5 V LR20 (D)
Darbības laiks (akumulatori)	Apmēram 30 h
Darbības laiks (baterijas)	Apmēram 40 h
Lāzera klase	3R
Lāzera veids	635 nm, <5 mW
Darbības rādiuss bez uztvērēja	Apmēram 75 m (pie 21 °C)
Darbības rādiuss ar uztvērēju	Apmēram 200 m (pie 21 °C)
Nivelēšanas precizitāte	± 0,05 mm/m (gar asīm)
Automātiskās nivelēšanas diapazons	± 8 % (± 5°)
Tipiskais nivelēšanas laiks	10 s
Rotācijas ātrumi	600/200/50/10 apgr./min
Statīva stiprinājums	5/8\" (horizontāli un vertikāli)
Aizsardzības veids	IP66 (putekļu un ūdens strūklu necaurlaidīgs)
Darba temperatūra	-20 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Galvenās funkcijas	Automātiskā nivelēšana, rotācijas režīms, līniju zīmēšana, punktu marķēšana, slīpuma režīms, aizsardzība pret līmeņa izmaiņām, miega režīms ar atmiņu
Apkope un tīrīšana	Tīriet ar mīkstu, sausu drānu. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Skalošana ar ūdeni iespējama, neiegremdējot un neizmantojot augstspiediena strūklu.
Pieejamās rezerves daļas	Gumijas pēda (1 609 203 588), bateriju nodalījuma vāks (1 609 203 M02), akumulatoru bloks (1 609 203 M04)
Pēcpārdošanas serviss	Bosch: Francija: 0800 05 50 51, Beļģija/Luksemburga: 070 22 55 65, Šveice: 044 8 47 15 12

Bieži uzdotie jautājumi - BL 200 GC Professional BOSCH

Kā ieslēgt lāzera līmeni BL 200 GC Professional?

Nospiediet ieslēgšanas/izslēgšanas slēdzi (29. atzīme). Lāzers sāk darboties rotācijas režīmā un automātiskā nivelēšana aktivizējas. Tiek izstarots vertikālais stars un mainīgais lāzera stars. Pagaidiet, līdz indikators 'auto' paliek pastāvīgi ieslēgts, kas norāda, ka nivelēšana ir pabeigta.

Kādus bateriju vai akumulatoru veidus es varu izmantot?

Ierīce var darboties ar komplektā iekļauto akumulatoru bloku (4 x 1,2 V KR20 D, 5000 mAh) vai ar 4 sārma baterijām LR20 (D) tipa. Izmantojiet tikai viena ražotāja un jaudas baterijas/akumulatorus. Vienmēr nomainiet visas baterijas/akumulatorus vienlaikus.

Kā uzlādēt akumulatoru bloku?

Akumulatoru bloks tiek uzlādēts tikai ierīcē, izmantojot komplektā iekļauto lādētāju (42. atzīme). Pievienojiet lādētāju tīklam un ievietojiet lādēšanas spraudni ligzdā (3. atzīme). Lādētāja sarkanā gaismas diode iedegas uzlādes laikā, kas ilgst aptuveni 7 stundas izlādētam blokam. Pēc uzlādes pabeigšanas atvienojiet lādētāju.

Ko darīt, ja ierīce neieslēdzas?

Pārbaudiet bateriju/akumulatoru polaritāti. Ja baterijas/akumulatori ir ievietoti nepareizā virzienā, ierīce neieslēdzas. Pēc korekcijas nogaidiet vienu minūti. Ja uzlādes stāvokļa indikators mirgo, tas var norādīt uz defektu vai nepietiekamu spriegumu. Nomainiet baterijas vai uzlādējiet akumulatoru.

Kā izmantot līniju zīmēšanas režīmu?

Nospiediet līniju zīmēšanas režīma pogu (19. atzīme). Ierīce pārslēdzas uz punktu marķēšanas vai līniju zīmēšanas režīmu ar mazāko atvēruma leņķi. Nospiediet vairākas reizes, lai palielinātu leņķi (4°, 30°, 60°, 180°). Horizontālā stāvoklī izmantojiet augšup/lejup virziena pogas, lai pielāgotu leņķi, un pa kreisi/pa labi, lai pagrieztu līniju.

Kam kalpo aizsardzība pret līmeņa izmaiņām?

Aizsardzība pret līmeņa izmaiņām neļauj veikt nivelēšanu, ja augstums ir mainījies vairāk par 3 mm/m. Tā aktivizējas automātiski 30 s pēc katras nivelēšanas vai pogas nospiešanas. Ja tā reaģē, lāzers izslēdzas un indikators 'man' mirgo. Izslēdziet un pēc tam ieslēdziet ierīci, pēc tam pārbaudiet vai koriģējiet augstumu.

Vai es varu izmantot ierīci bez automātiskās nivelēšanas?

Jā, nospiediet pogu 'man/auto' (28. atzīme), lai deaktivizētu automātisko nivelēšanu. Horizontālā stāvoklī vienreiz nospiežot aktivizē manuālo režīmu (indikators 'man'), otru reizi nospiežot aktivizē slīpuma režīmu vienā virzienā (X ass nivelēta, Y ass brīva), trešo reizi nospiežot atjauno automātisko nivelēšanu. Vertikālā stāvoklī vienreiz nospiežot deaktivizē automātisko, otru reizi to atkal aktivizē.

Kā tīrīt un apkopt ierīci?

Tīriet ierīci ar mīkstu, sausu drānu. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Ja piesārņojums ir liels, varat skalot ar ūdeni, neiegremdējot un neizmantojot augstspiediena strūklu. Regulāri tīriet virsmas pie lāzera izejas atveres, lai noņemtu putekļus.

Kādi piederumi ir pieejami šim lāzeram?

Piederumi, kas nav iekļauti standarta iepakojumā: uztvērējs (38), tālvadības pults (39), statīvs (40), sienas stiprinājums ar izlīdzināšanas vienību (32), mērīšanas plāksne (35), graduēta latiņa (30), lāzera stara redzamības brilles (31), slīpuma ķīlis (37) un griestu mērīšanas plāksne (36).

Kur atrast Bosch pēcpārdošanas servisu?

Francijā: Service Après-Vente Electroportatif, 126 rue de Stalingrad, 93705 Drancy Cedex, tālr. 0800 05 50 51 (bezmaksas numurs), e-pasts [e-mail]. Beļģijā/Luksemburgā: tālr. 070 22 55 65. Šveicē: tālr. 044 8 47 15 12. Vairāk informācijas vietnē www.bosch-pt.com.

LIETOŠANAS INSTRUKCIJA BL 200 GC Professional BOSCH

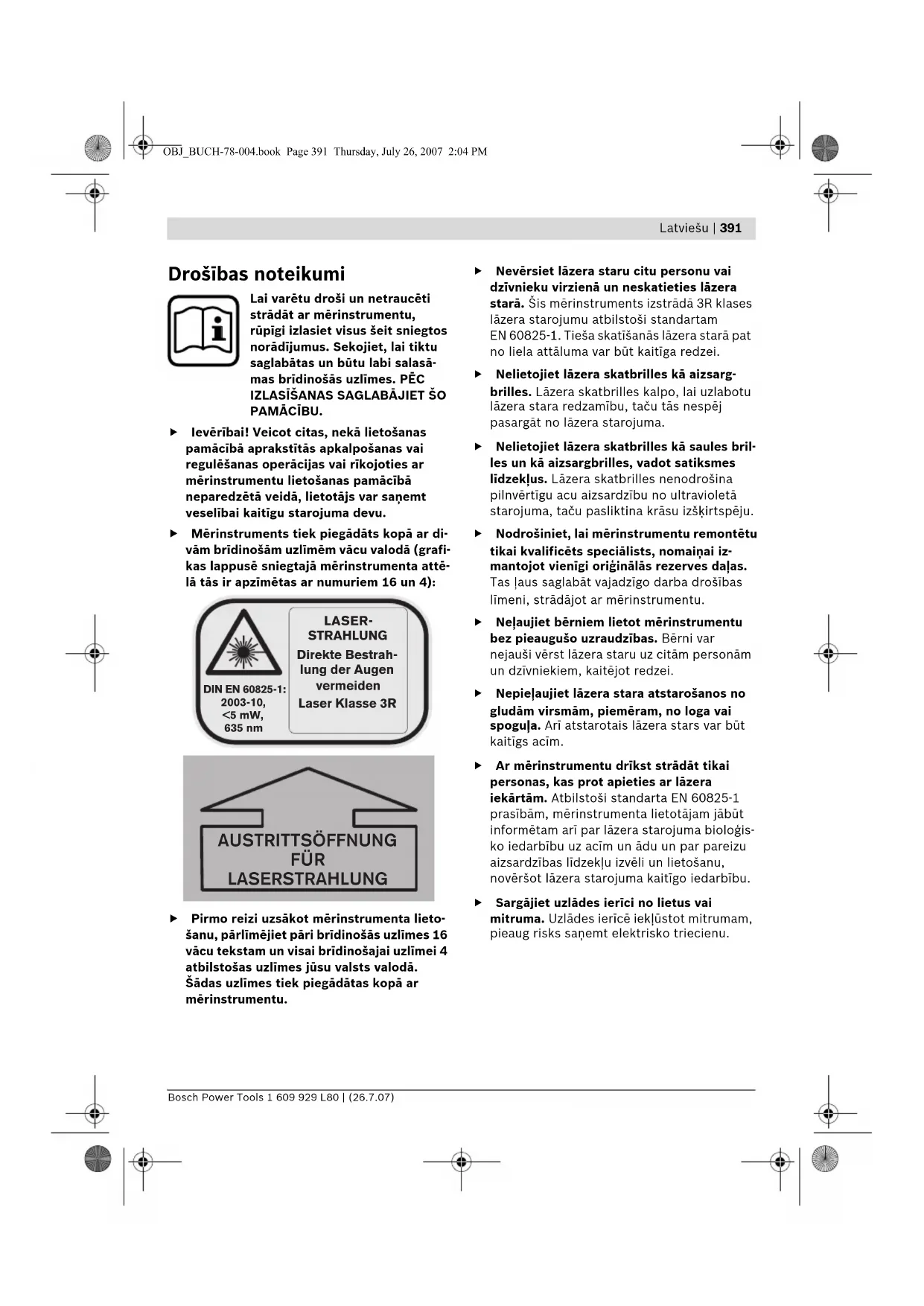

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet visus šeit sniegtos norādījumus. Sekojiet, lai tiktu saglabātas un būtu labi salasāmas brīdinošās uzlīmes. PĒC IZLASĪŠANAS SAGLABĀJIET ŠO PAMĀCĪBU.

▶ Ievērībai! Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu. ▶ Mērinstruments tiek piegādāts kopā ar divām brīdinošām uzlīmēm vācu valodā (grafikas lappusē sniegtajā mērinstrumenta attēlā tās ir apzīmētas ar numuriem 16 un 4):

Pirmo reizi uzsākot mērinstrumenta lietošanu, pārlīmējiet pāri brīdinošās uzlīmes 16 vācu tekstam un visai brīdinošajai uzlīmei 4 atbilstošas uzlīmes jūsu valsts valodā. Šādas uzlīmes tiek piegādātas kopā ar mērinstrumentu.

▶ Nevērsiet lāzera staru citu personu vai dzīvnieku virzienā un neskatieties lāzera starā. Šis mērinstruments izstrādā 3R klases lāzera starojumu atbilstoši standartam EN 60825-1. Tieša skatīšanās lāzera starā pat no liela attāluma var būt kaitīga redzei. ▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma. ▶ Nelietojiet lāzera skatbrilles kā saules brilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu acu aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju. Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. ▶ Neļaujiet bērniem lietot mērinstrumentu bez pieaugušo uzraudzības. Bērni var nejauši vērst lāzera staru uz citām personām un dzīvniekiem, kaitējot redzei. ▶ Nepieļaujiet lāzera stara atstarošanos no gludām virsmām, piemēram, no loga vai spoguļa. Arī atstarotais lāzera stars var būt kaitīgs acīm. Ar mērinstrumentu drīkst strādāt tikai personas, kas prot apieties ar lāzera iekārtām. Atbilstoši standarta EN 60825-1 prasībām, mērinstrumenta lietotājam jābūt informētam arī par lāzera starojuma bioloģisko iedarbību uz acīm un ādu un par pareizu aizsardzības līdzekļu izvēli un lietošanu, novēršot lāzera starojuma kaitīgo iedarbību. ▶ Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet uzlādes ierīci citu firmu ražoto akumulatoru uzlādei. Uzlādes ierīce ir paredzēta vienīgi mērinstrumentā ievietoto Bosch akumulatoru bateriju uzlādei. Mēģinājums uzlādēt citās firmās ražotus akumulatorus var izraisīt aizdegšanos vai sprādzienu. Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra, pieaug risks saņemt elektrisko triecienu. Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, tās elektrokabeli un kontaktspraudni. Nelietojiet uzlādes ierīci, ja tā ir bojāta. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēts speciālists, nomaiņai izmantojot oriģinālās rezerves daļas. Ja ir bojāta uzlādes ierīce, tās elektrokabelis un kontaktspraudnis, pieaug risks saņemt elektrisko triecienu. Uzlādes ierīcei darbojoties, nenovietojiet to uz ugunsnedroša paliktņa (piemēram, uz papīra, tekstilmateriāliem u.t.t.); nedarbiniet uzlādes ierīci ugunsnedrošos apstākļos. Uzlādes ierīces darbības laikā no tās izdalās siltums, palielinot aizdegšanās iespēju. ▶ Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

Funkciju apraksts

Atveriet atlokāmo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Mērinstruments ir paredzēts precīzu horizontālu un vertikālu taisnu līniju iezīmēšanai un pārbaudei, kā arī augstuma un punktu projekciju noteikšanai, strādājot gan telpās, gan arī ārpus tām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

1 Līmeņrādis 2 Tālvadības signālu uztvērēja lēca 3 Ligzda uzlādes ierīces pievienošanai 4 Brīdinošā uzlīme „Lāzera stara izvadlūka“

10 Markējošās ierobes X asij

11 Markējošās ierobes Y asij

12 Bateriju nodalījuma vāciņa fiksators

13 Bateriju nodalījuma vāciņš

14 Gumijas balsts

15 Akumulatoru baterija

16 Brīdinošā uzlīme

17 Vītne stiprināšanai uz statīva 5/8" (horizontālā un vertikālā)

18 Sērijas numurs

19 Taustiņš pārejai taisnes režīmā un taisnes garuma izvēlei

20 Virzientaustiņš "Augšup"

21 Virzientaustiņš "Pa kreisi"

22 Taustiņš pārejai rotācijas režīmā un rotācijas ātruma izvēlei

23 Virzientaustiņš "Lejup"

24 Virzientaustiņš "Pa labi"

25 Izlīdzināšanas rokas režīma indikators "man"

26 Automātiskās pašizlīdzināšanās režīma indikators "auto"

27 Akumulatoru baterijas uzlādes pakāpes indikators

28 Taustiņš "man/auto" automatīskās pašizlīdzināšanas izslēgšanai

29 Ieslēdzēja taustiņš

30 Celtniecības lāzera mērlīste*

31 Lāzera skatbrilles

32 Turētājs stiprināšanai pie sienas/ierīce izlīdzināšanai*

Latviešu | 393

33 Turētāja 5/8" skrūve* 34 Izlīdzināšanas ierīces skrūves* 35 Mērplāksne ar balstu 36 Griestu mērplāksne* 37 Nolieces ierīce* 38 Lāzera starojuma uztvērējs ar turētāju

39 Tālvadības pults 40 Statīvs* 41 Uzlādes kontaktspraudnis 42 Uzlādes ierīce 43 Koferis *Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Tehniskie parametri

Celtniecības lāzers BL 200 GC
	Professional
Izstrādājuma numurs	3 601 K15 000
Darbības tālums (rādiuss)1)- bez uztvērēja, apt.- ar uztvērēju, apt.	75 m200 m
Izlīdzināšanās precizitāte1) 2)	± 0,05 mm/m
Pašizlīdzināšanās diapazons, tipiskā vērtība	±8 % (±5°)
Pašizlīdzināšanās laiks, tipiskā vērtība	10 s
Rotācijas ātrums	600/200/50/10 min.1
Darba temperatūra	-20 ... +50 °C
Uzglabāšanas temperatūra	-20 ... +70 °C
Maks. relatīvais gaisa mitrums	90 %
Lāzera klase	3R
Lāzera starojuma vilņa garums	635 nm, <5 mW
Lāzera stara diametrs izvadlūkas tuvumā, apt.1)	8 mm
Vītne statīva pievienošanai (horizontālā un vertikālā)	5/8"
AkumulatoriBaterijas (sārma-mangāna)	4 x 1,2 V KR20 (D) (5000 mAh)4 x 1 , 5 V L R 2 0 ( D )
Darbības ilgums, apt.- Akumulatori- Baterijas (sārma-mangāna)	30 st.40 st.
Svars atbilstoši EPTA-Procedure 01/2003	3,0 kg
Izmēri	211 x 180 x 190 mm
Aizsardzības tips	IP 66 (aizsargāts pret lietu un ūdens šļakatām)

1) pie temperatūras 21 °C 2) asu virzienā Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainīties. Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 18, kas atrodams uz marķējuma plāksnītes.

394 | Latviešu

Salikšana

Akumulatoru baterijas uzlāde/nomaiņa

Akumulatoru baterijas uzlāde

Uzsākot mērinstrumenta lietošanu, jāuzlādē kopā ar to piegādātā akumulatoru baterija 15. Akumulatoru bateriju var uzlādēt vienīgi tad, ja tā ir ievietota mērinstrumentā, uzlādei obligāti lietojot šim nolūkam paredzēto uzlādes ierīci 42.

Ievietojiet uzlādes ierīces kontaktspraudni 41 mērinstrumenta ligzdā 3 un tad pievienojiet uzlādes ierīci elektrotīklam. Uzlādes laikā deg uzlādes ierīces sarkanais indikators. Pilnīgi iztukšotas akumulatoru baterijas uzlādei vajadzīgas aptuveni 7 stundas.

Akumulatoru baterijas uzlādes process nebeidzas automātiski. Tāpēc pēc uzlādes beigām uzlādes ierīce 42 jāatvieno no elektrotīkla. Tomēr uzlādes ierīce 42 un akumulatoru baterija 15 ir nodrošināta pret pārlādēšanos.

Jauna vai ilgāku laiku nelietota akumulatora ietilpība sasniedz nominālo vērtību tikai pēc aptuveni 5 uzlādes un izlādes cikliem.

Ja akumulatoru baterija ir izlādējusies, mērinstrumentu var darbināt arī no uzlādes ierīces 42, kas pievienota elektrotīklam. Šim nolūkam vispirms izslēdziet mērinstrumentu un ļaujiet akumulatoru baterijai aptuveni 10 minūtes uzlādēties, tad, neatvienojot uzlādes ierīci no elektrotīkla, ieslēdziet mērinstrumentu un turpiniet darbu.

Ieteikumi akumulatoru baterijas aizsardzībai

Neuzlādējiet akumulatoru bateriju 15 ik reizi pēc mērinstrumenta lietošanas, jo tā samazinās baterijas ietilpība. Uzlādējiet akumulatoru bateriju tikai tad, kad uz displeja sāk mirgot vai pastāvīgi parādās uzlādes pakāpes indikators 27.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp izlādēm, tas nozīmē, ka akumulatoru baterija ir nolietojusies un to nepieciešams nomainīt.

Akumulatoru baterijas ievietošana/nomaiņa

Kopā ar mērinstrumentu piegādātās akumulatoru baterijas 15 vietā var izmantot citus piemērotus akumulatorus vai sārma-mangāna baterijas. Ievietojiet mērinstrumentā tikai vienā firmā ražotus akumulatorus vai baterijas ar vienādu ietilpību. Vienmēr nomainiet pilnīgi visu akumulatoru vai bateriju komplektu.

Lai izņemtu akumulatoru bateriju, pagrieziet baterijas nodalījuma vāciņa aizdari 12 stāvoklī un noņemiet vāciņu 13.

Ievietojiet nodalījumā jaunu akumulatoru bateriju vai citās firmās ražotus akumulatorus vai sausās baterijas. Ievietojot elektrobarošanas elementus baterijas nodalījumā, ievērojiet pareizu pievienošanas polaritāti. Lai novērstu pievienošanu ar nepareizu polaritāti, akumulatoru bateriju 15 var ievietot baterijas nodalījumā tikai vienā stāvoklī.

Ja citās firmās ražotie akumulatori vai sausās baterijas ir ievietotas nepareizi, mērinstrumentu nevar ieslēgt. Šādā gadījumā pievienojiet akumulatorus vai baterijas ar pareizu polaritāti un pirms mērinstrumenta atkārtotas ieslēgšanas nogaidiet vienu minūti.

Novietojiet baterijas nodalījuma vāciņu 13 tam paredzētajā vietā (tas iespējams tikai vienā stāvoklī) un pagrieziet vāciņa aizdari 12 stāvoklī. Īpaša drošības ierīce ļauj mērinstrumentā uzlādēt vienīgi kopā ar to piegādāto akumulatoru bateriju 15. Citās firmās ražotie akumulatori jāuzlādē ārpus mērinstrumenta.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā akumulatoru bateriju vai citās firmās ražotos akumulatorus vai sausās baterijas. Ilgstošas glabāšanas gaitā akumulatori vai baterijas var korodēt un/vai izlādēties.

Lietošana

Darbs ar instrumentu

Sargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stipriem triecieniem, pirms lietošanas vienmēr pārbaudiet tā precizitāti (skatīt sadaļu „Izlīdzināšanās precizitāte“). Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu.

Mērinstrumenta uzstādīšana

Horizontāls stāvoklis

Vertikāls stāvoklis

Novietojiet mērinstrumentu uz stabila pamata horizontālā vai vertikālā stāvoklī vai nostipriniet to uz statīva 40 vai uz turētāja stiprināšanai pie sienas/izlīdzināšanas ierīces 32.

Mērinstrumentam piemīt ļoti augsta pašizlīdzināšanās precizitāte, tāpēc tas ir ļoti jūtīgs pret satricinājumiem un stāvokļa izmaiņām. Tāpēc, lai izvairītos no darba pārtraukumiem mērinstrumenta pašizlīdzināšanās dēļ, nodrošiniet tā atrašanos stabilā stāvoklī.

Ieslēgšana un izslēgšana

▶ Nevērsiet lāzera staru citu personu vai dzīvnieku virzienā (īpaši šo būtņu acu augstumā) un neskatieties lāzera starā pat no liela attāluma. Tūlīt pēc ieslēgšanas mērinstruments emitē vertikālo staru 8 un kustīgo lāzera staru 9, kas rotē ap vertikālo staru. Ievērojiet īpašu piesardzību laikā, kad mērinstruments darbojas punkta režīmā un kustīgais lāzera stars ir vērsts uz vienu punktu.

Lai ieslēgtu mērinstrumentu, nospiediet ieslēdzēja taustiņu 29. Mērinstruments nekavējoties sāk darboties rotācijas režīmā, vienlaikus

uzsākot automātisko pašizlīdzināšanos (skatīt sadaļu „Automātiskā pašizlīdzināšanās“). Uz trim sekundēm iedegas indikatori 25, 26 un 27. Turpmākajā pašizlīdzināšanās procesā izlīdzināšanās automātiskā režīma indikators „auto“ 26 mirgo divas reizes sekundē. Ja pašizlīdzināšanās ilgst vairāk par 5 sekundēm, stara rotācija izbeidzas un lāzera stars mirgo divas reizes sekundē līdz pašizlīdzināšanās procesa beigām.

Lietojot darba režīma izvēles taustiņus 19 un 22, kā arī virziena taustiņus 20, 21, 23 un 24, mērinstrumenta darba režīmu var izvēlēties jau pašizlīdzināšanās procesa laikā (skatīt sadaļu „Darba režīmi“). Šādā gadījumā mērinstruments pašizlīdzināšanās laikā uz 5 sekundēm pāriet izvēlētajā darba režīmā, šādi apstiprinot darba režīma izvēli. Pēc pašizlīdzināšanās beigām mērinstruments turpina darboties izvēlētajā darba režīmā.

Pašizlīdzināšanās process beidzas brīdī, kad tiek pastāvīgi emitēts lāzera stars un iedegas indikators „auto“ 26.

Lai izslēgtu mērinstrumentu, vēlreiz nospiediet ieslēdzēja taustiņu 29.

Mērinstruments automātiski izslēdzas šādos apstākļos.

• Ja, darbojoties automātiskās pašizlīdzināšanās režīmā, mērinstrumenta noliece atrodas ārpus pieļaujamā pašizlīdzināšanās diapazona robežām ilgāk par 10 minūtēm, tas automātiski izslēdzas, šādi pasargājot bateriju no izlādēšanās. Šādā gadījumā novietojiet mērinstrumentu taisni un no jauna ieslēdziet.
• Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra 50 °C, mērinstruments automātiski izslēdzas, šādi pasargājot lāzera diodi no sabojāšanas. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.
• Ja ir neapmierinoši mērinstrumenta paškontroles rezultāti vai rodas traucējumi tā darbībā, tiek blokētas visas mērinstrumenta funkcijas un mirgo akumulatoru baterijas uzlādes pakāpes indikators 27.
• Ja mērinstruments atrodas dežūrrežīmā un 24 stundu laikā netiek ieslēgts.
• Ja akumulatoru baterijas spriegums ir pārāk zems.

Dežūrrežīms ar izvēlētā darba režīma saglabāšanu

Mērinstrumentu var pārslēgt dežūrrežīmā, kurā tas var atrasties līdz 24 stundām. Ja pirms pārslēgšanas dežūrrežīmā mērinstruments ir veicis pašizlīdzināšanos (pastāvīgi deg indikators „auto“ 26), dežūrrežīma laikā pašizlīdzināšanās automātika turpina kontrolēt mērinstrumenta stāvokli. Mērinstrumentam atrodoties dežūrrežīmā, saglabājas izvēlētais darba režīms.

Lai pārietu dežūrrežīmā, nospiediet un vismaz 5 sekundes turiet nospiestu taustiņu taisnes režīma izvēlei 19. Mērinstrumentam pārejot dežūrrežīmā, izdziest lāzera stars un izlīdzināšanās indikatori, vienīgi akumulatoru baterijas uzlādes pakāpes indikators 27 mirgo reizi 5 sekundēs.

Lai no dežūrrežīma pārietu normālā darba režīmā, no jauna nospiediet un vismaz 5 sekundes turiet nospiestu taustiņu taisnes režīma izvēlei 19. Mērinstruments pāriet darba režīmā, kas ir ticis izvēlēts pirms tā pārslēgšanas dežūrrežīmā. Ja, mērinstrumentam atrodoties dežūrrežīmā, ir izmainījies tā stāvoklis, nostrādā pašizlīdzināšanās automātika līdzīgā veidā, kā tas notiek, iedarbojoties triecienu aizsardzības funkcijai (skatīt sadaļu „Triecienu aizsardzība“): lāzera stars tiek izlīdzināts, pārvietojot to tādā pašā augstumā, kādā tas atradās pirms mērinstrumenta pārslēgšanas dežūrrežīmā, vai arī tiek izslēgts, lai novērstu nepareizu augstuma iezīmēšanu.

Darba režīmi

Apskats

Mērinstruments spēj darboties jebkurā no šeit aplūkotajiem darba režīmiem, atrodoties gan horizontālā, gan arī vertikālā stāvoklī.

Rotācijas režīms

Rotācijas režīms ir īpaši ieteicams tad, ja tiek lietots starojuma uztvērējs 38. Rotācijas režīmā iespējams izvēlēties vienu no četrām lāzera stara rotācijas ātruma vērtībām.

Taisnes režīms

Šajā darba režīmā kustīgais lāzera stars pārvietojas noteikta izvērses leņķa robežās. Tā rezultātā lāzera stara redzamība ir labāka, nekā rotācijas režīmā. Taisnes režīmā iespējams izvēlēties vienu no četrām lāzera stara izvērses leņķa vērtībām.

Punkta režīms

Šis darba režīms nodrošina vislabāko lāzera stara redzamību. Tajā iespējams veikt vienkāršākās operācijas, piemēram, augstuma atzīmju pārnešanu vai nosprausto līniju pārbaudi.

X un Y asu virziens

X un Y asis ir vērstas savstarpēji taisnā leņķī un sakrīt ar markējumiem 7 un 6 uz mērinstrumenta korpusa. Šie markējumi ir izvietoti precīzi virs markējošajām ierobēm 10 (X asij) un 11 (Y asij) uz mērinstrumenta korpusa apakšējās sānu apmales.

Rotācijas plaknes pagriešana, mērinstrumentam atrodoties vertikālā stāvoklī

Mērinstrumentam atrodoties vertikālā stāvoklī, lāzera stara veidoto punktu, taisni vai rotācijas plakni augstuma iezīmēšanas vai paralēlās pārneses laikā var pagriezt ap Y asi. Šim nolūkam nospiediet virzientaustiņu „Pa kreisi“ 21 vai „Pa labi“ 24.

Pagriešana ir iespējama tikai pašizlīdzināšanās diapazona robežās (8 % pa kreisi vai pa labi). Ja tiek sasniegta šā diapazona robeža, mērinstruments izstrādā brīdinošu tonālo signālu un indikatori „man“ 25 un „auto“ 26 sāk mirgot reizi sekundē. Šādā gadījumā nospiediet pretējo virzientaustiņu (21 vai 24) vai arī izslēdziet mērinstrumentu un izmainiet tā stāvokli.

Darbs rotācijas režīmā

Ikreiz pēc mērinstrumenta ieslēgšanas tas pāriet rotācijas režīmā. Šādā gadījumā stara rotācija notiek ar lielāko ātrumu.

Atkārtoti nospiežot taustiņu rotācijas režīma izvēlei 22, stara rotācijas ātrumu var samazināt četrās pakāpēs, līdz tā kustība pilnīgi izbeidzas

(punkta režīms). Vēlreiz nospiežot taustiņu 22, lāzera stara rotācija atsākas ar lielāko ātrumu. Lietojot lāzera starojuma uztvērēju 38, jāizvēlas lielākais lāzera stara rotācijas ātrums. Lai uzlabotu lāzera stara redzamību, strādājot bez uztvērēja, samaziniet stara rotācijas ātrumu vai lietojiet lāzera skatbrilles 31 (papildpiederums). Ja mērinstruments atrodas vertikālā stāvoklī un darbojas automātiskās pašizlīdzināšanās režīmā, tad lāzera stara veidoto rotācijas plakni var pagriezt ap X asi, nospiežot virzientaustiņu „Augšup“ 20 vai „Lejup“ 23. 5 sekundes pēc tam, kad pēdējo reizi tiek nospiests kāds no četriem virzientaustiņiem, lāzera stara veidotā rotācijas plakne no jauna tiek automātiski izlīdzināta un pārvietojas vertikālā plaknē.

Darbs taisnes režīmā

Lai pārietu taisnes režīmā, nospiediet mērinstrumenta taustiņu taisnes režīma izvēlei 19. Atkarībā no iepriekš izvēlētā darba režīma, mērinstruments pāriet punkta režīmā vai taisnes režīmā ar vismazāko izvērses leņķi. Atkārtoti nospiežot taustiņu 19, mērinstruments izmaina lāzera stara izvērses leņķi no minimālās vērtības 4° līdz vērtībām attiecīgi 30°, 60° un 180°. Atbilstoši lāzera stara izvērses leņķa vērtībām attiecīgi pieaug arī stara izvērses ātrums. Vēlreiz nospiežot taustiņu 19, mērinstruments atsāk darboties punkta režīmā.

Izvērses leņķa izmaiņa: ja mērinstruments atrodas horizontālā stāvoklī un darbojas automātiskās pašizlīdzināšanās režīmā, tad lāzera stara izvērses leņķi var palielināt vai samazināt, nospiežot virzien taustiņu „Augšup“ 20 vai „Lejup“ 23. Šajā gadījumā stara izvērses ātrums nemainās.

Izvērses leņķa pagriešana: ja mērinstruments atrodas horizontālā stāvoklī un darbojas automātiskās pašizlīdzināšanās režīmā pa vienu vai abām asīm, tad lāzera stara veidoto punktu vai taisni var pakāpjveidā pagriezt par leņķi līdz 360°, nospiežot virzien taustiņu „Pa kreisi“ 21 vai „Pa labi“ 24. Ja mērinstruments atrodas vertikālā stāvoklī un darbojas automātiskās pašizlīdzināšanās režīmā, tad lāzera stara veidoto punktu vai taisni var pagriezt, nospiežot virzien taustiņu „Augšup“ 20 vai „Lejup“ 23.

Darbs punkta režīmā

Mērinstrumentu var pārslēgt darbam punkta režīmā, nospiežot taustiņu rotācijas režīma izvēlei 22 vai taisnes režīma izvēlei 19.

• Ja mērinstruments darbojas rotācijas režīmā un tiek nospiests taustiņš taisnes režīma izvēlei 19, tas pāriet punkta režīmā. Izņēmums tam ir tad, ja mērinstruments jau darbojas punkta režīmā, kurā tas ir ticis pārslēgts, nospiežot taustiņu rotācijas režīma izvēlei 22. Šādā gadījumā, nospiežot taustiņu taisnes režīma izvēlei, mērinstruments sāk darboties taisnes režīmā ar minimālo izvērses leņķi.
• Mērinstruments pāriet punkta režīmā arī tad, ja tas darbojas taisnes režīmā un tiek nospiests taustiņš rotācijas režīma izvēlei 22. Izņēmums tam ir tad, ja mērinstruments jau darbojas punkta režīmā, kurā tas ir ticis pārslēgts, nospiežot taustiņu taisnes režīma izvēlei 19. Šādā gadījumā, nospiežot taustiņu rotācijas režīma izvēlei, mērinstruments sāk darboties rotācijas režīmā ar maksimālo rotācijas ātrumu.

Darbs ar automātisko pašizlīdzināšanos

Apskats

Pēc ieslēgšanas mērinstruments uzsāk pašizlīdzināšanās operāciju, kuras laikā tas automātiski uzmeklē horizontālu vai vertikālu stāvokli. Mainot stāvokli no horizontāla uz vertikālu, izslēdziet mērinstrumentu, tad izmainiet tā stāvokli un no jauna ieslēdziet.

Pēc ieslēgšanas mērinstruments izmēra nolieci no horizontāla vai vertikāla stāvokļa un automātiski veic pašizlīdzināšanos, kompensējot šo nolieci aptuveni 8 % (±0,8 m/10 m) robežās.

Ja pēc ieslēgšanas vai stāvokļa izmaiņas mērinstrumenta noliece no horizontāla vai vertikāla stāvokļa pārsniedz 8 %, tā pašizlīdzināšanās vairs nav iespējama. Ja šajā laikā nav aktivēta triecienu aizsardzības funkcija (skatīt sadaļu „Triecienu aizsardzība“), mērinstruments izstrādā lēni atkārtojošos brīdinošu tonālo signālu, lāzera stara rotācija tiek pārtraukta un lāzera stars, kā arī indikatori „auto“ 26 un „man“ 25 mirgo reizi sekundē. Šādā gadījumā izslēdziet mērinstrumentu, izmainiet tā stāvokli un no jauna ieslēdziet.

Stāvokļa izmaiņas

Ja mērinstruments ir izlīdzināts, tas patstāvīgi kontrolē savu stāvokli, nepārtraukti mērot nolieci no horizontāla vai vertikāla stāvokļa. Ja darba laikā mērinstrumenta noliece pieaug, atbildes reakcija uz to ir šāda.

Ja noliece ir neliela

Nelielas nolieces mērinstruments spēj kompensēt pašizlīdzināšanās ceļā 5 sekunžu laikā. Šajā laikā netiek pārtraukta mērinstrumenta darbība izvēlētajā režīmā. Pašizlīdzināšanās laikā mērinstrumenta indikators „auto“ 26 mirgo divas reizes sekundē. Tā tiek automātiski kompensēta ēkas pamatu vibrācija vai vēja iedarbība.

Ja noliece ir liela

Ja lielākas nolieces gadījumā mērinstrumentam 5 sekunžu laikā neizdodas to kompensēt pašizlīdzināšanas ceļā, tad, lai izvairītos no kļūdainiem mērījumiem izlīdzināšanas laikā, lāzera stara rotācija tiek pārtraukta un lāzera stars, kā arī indikators „auto“ 26 mirgo divas reizes sekundē.

Triecienu aizsardzība

Mērinstruments ir apgādāts ar triecienu aizsardzības funkciju, kas pārtrauc pašizlīdzināšanos, ja noliece ir lielāka par 3 mm/m, šādi novēršot kļūdainu augstuma iezīmēšanu. Triecienu aizsardzības funkcija automātiski ieslēdzas 30 sekundes pēc jebkura taustiņa nospiešanas, kā arī ik reizi pēc mērinstrumenta pašizlīdzināšanās. Ieslēdzoties triecienu aizsardzības funkcijai, indikators „auto“ 26 mirgo reizi četrās sekundēs. Izmainoties mērinstrumenta stāvoklim, tas vispirms cenšas kompensēt nolieci pašizlīdzināšanās ceļā. Ja noliece ir lielāka par robežvērtību 3 mm/m, mērinstruments izstrādā ātri atkārtojošos brīdinošu tonālo signālu, lāzera stars izslēdzas un indikators „man“ 25 mirgo divas reizes sekundē. Šādā gadījumā izslēdziet un no jauna ieslēdziet mērinstrumentu. Pārbaudiet un vajadzības gadījumā koriģējiet lāzera stara augstumu.

Darbs bez automātiskās pašizlīdzināšanās

Lai mērinstrumentu varētu darbināt pie jebkuras nolieces (skatīt sadaļu „Slīpuma iezīmēšana“), nepieciešams izslēgt tā automātiskās pašizlīdzināšanās funkciju.

▶ Pie izslēgtas automātiskās pašizlīdzināšanās funkcijas mērinstruments nereagē uz stāvokļa izmaiņām.

Automātiskās pašizlīdzināšanās izslēgšana, mērinstrumentam atrodoties horizontālā stāvoklī/pašizlīdzināšanās pa vienu asi

Mērinstrumentam atrodoties horizontālā stāvoklī, automātisko pašizlīdzināšanās funkciju pa abām asīm var izslēgt, vienu reizi nospiežot taustiņu „man/auto“ 28. Šādā gadījumā indikators „man“ 25 mirgo vienu reizi sekundē.

Vēlreiz nospiežot taustiņu „man/auto“ 28, mērinstruments pāriet pašizlīdzināšanās režīmā pa vienu asi. Šajā režīmā mērinstruments veic automātisko pašizlīdzināšanos pa X asi, bet pa Y asi automātiskā pašizlīdzināšanās nenotiek. Šādā gadījumā indikatori „man“ 25 un „auto“ 26 mirgo vienu reizi sekundē.

Nospiežot taustiņu „man/auto“ 28 trešo reizi, no jauna tiek ieslēgta automātiskās pašizlīdzināšanās funkcija pa abām asīm. Šādā gadījumā indikators „auto“ 26 mirgo (laikā, kad notiek pašizlīdzināšanās) vai arī deg pastāvīgi (laikā, kad pašizlīdzināšanās ir pabeigta).

Automātiskās pašizlīdzināšanās izslēgšana, mērinstrumentam atrodoties vertikālā stāvoklī

Mērinstrumentam atrodoties vertikālā stāvoklī, automātiskās pašizlīdzināšanās funkciju pa abām asīm var izslēgt, vienu reizi nospiežot taustiņu „man/auto“ 28. Šādā gadījumā indikators „man“ 25 mirgo vienu reizi sekundē.

Vēlreiz nospiežot taustiņu „man/auto“ 28, no jauna tiek ieslēgta automātiskās pašizlīdzināšanās funkcija pa abām asīm. Šādā gadījumā indikators „auto“ 26 mirgo (laikā, kad notiek pašizlīdzināšanās) vai arī deg pastāvīgi (laikā, kad pašizlīdzināšanās ir pabeigta).

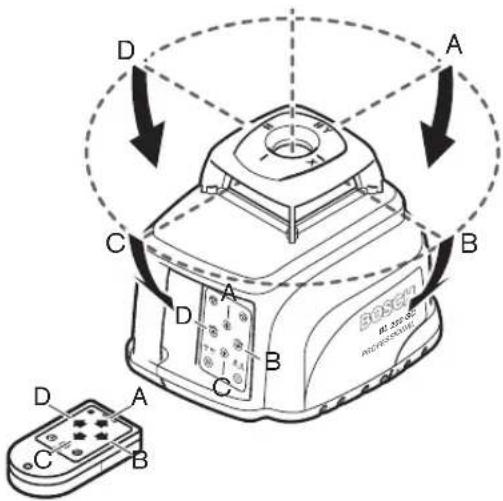

Rotācijas plaknes nolieces maiņa

Pie izslēgtas automātiskās pašizlīdzināšanās funkcijas lāzera stara veidoto rotācijas plakni (arī punktu vai līniju) ar virzientaustiņu palīdzību var pagriezt ap X vai Y asi. Šādā gadījumā četru virzientaustiņu funkcijas nav atkarīgas no mērinstrumenta atrašanās horizontālā vai vertikālā stāvoklī un no izvēlētā darba režīma.

Lietojot virzientaustiņus „Augšup“ 20 un „Lejup“ 23, rotācijas plakni var pagriezt ap X asi (attēlā parādītajos virzienos A un C). Lietojot virzientaustiņus „Pa kreisi“ 21 un „Pa labi“ 24, rotācijas plakni var pagriezt ap Y asi (attēlā parādītajos virzienos D un B).

Mērinstrumentam darbojoties pašizlīdzināšanās režīmā pa vienu asi (horizontālā stāvoklī), ar virzientaustiņiem „Augšup“ 20 un „Lejup“ 23 rotācijas plakni var pagriezt ap X asi, bet to nav iespējams pagriezt ap Y asi.

Izlīdzināšanās precizitāte

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. Ievērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Lāzera stara noliece kļūst manāma, ja attālums no mērinstrumenta pārsniedz 20 m, bet 100 m attālumā stara noliece nereti 2–4 reizes pārsniedz nolieci, kas pastāv 20 m attālumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam jācenšas uzstādīt mērinstrumentu darba virsmas vidū.

Mērinstrumenta precizitātes pārbaude

Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.

Precizitātes pārbaudei jāizvēlas brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu starp divām sienām A un B. Kontrolmērījumi veicami, mērinstrumentam atrodoties horizontālā stāvoklī, tie jāveic abos virzienos pa abām (X un Y) asīm (kopā 4 mērījumi).

- Nostipriniet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz statīva 40 (papildpiederums) vai novietojiet to uz cieta, līdzena pamata. Ieslēdziet mērinstrumentu.

– Pēc pašizlīdzināšanās procesa beigām, mērinstrumentam darbojoties punkta režīmā, novirziet lāzera staru uz tuvāko sienu A. Atzīmējiet uz sienas lāzera stara projekcijas apļa viduspunktu (punkts 1).

• Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas pašizlīdzināšanās process, un atzīmējiet lāzera stara projekcijas apļa viduspunktu uz sienas B (punkts II).
• Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, paceliet mērinstrumentu tādā augstumā, lai lāzera stara projekcijas apļa viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.

- Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Nogaidiet, līdz beidzas pašizlīdzināšanās process un atzīmējiet lāzera stara projekcijas apļa viduspunktu uz sienas A (punkts III).

- Attālums d starp abiem uz sienas A atzīmētajiem punktiem I un III ir vienāds ar lāzera stara nolieci mērinstrumenta asij un virzienam, kurā ir veikts mērījums.

Līdzīgā veidā veiciet mērījumus pārējiem trim asu virzieniem. Šim nolūkam pirms katra mērījuma pagrieziet mērinstrumentu par 90°.

Mērīšanas attālumam 2 x 20 = 40 m ir pieļaujama stara noliece ±2 mm. Tas nozīmē, ka attālums starp visaugstāk un viszemāk novietotajām atzīmēm nedrīkst pārsniegt 4 mm.

Ja maksimālā stara noliece kādam no mērīšanas virzieniem pārsniedz minēto vērtību, mērinstruments jānogādā pārbaudei firmas Bosch pilnvarotā elektroinstrumentu remontu darbnīcā.

Norādījumi darbam

Objektu marķēšanu vienmēr veiciet atbilstoši lāzera stara projekcijas apļa viduspunktam. Lāzera stara veidotā projekcijas apļa izmēri mainās līdz ar attālumu no lāzera.

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas, lai uzlabotu lāzera stara redzamību, taču nespēj pasargāt no lāzera starojuma. ▶ Nelietojiet lāzera skatbrilles kā saules brilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu acu aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Darbs ar tālvadības pulti

Nospiežot kādu no mērinstrumenta vadības taustiņiem, var tikt traucēts tā izlīdzinājums, kā rezultātā lāzera stara rotācija uz īsu brīdi apstājas, mērinstrumentam uzsākot pašizlīdzināšanās operāciju. No šādas parādības var izvairīties, mērinstrumenta vadībai izmantojot tālvadības pulti 39.

Tālvadības signālu uztveršanas lauki ir izvietoti visās četrās mērinstrumenta pusēs lāzera stara izvadlūku tuvumā, kā arī blakus uzlādes ierīces pievienošanas ligzdai 3.

Uztvērējs aiz mērinstrumenta korpusa apakšējā malā izvietotās lēcas 2 uztver tālvadības signālus ar ievērojami augstāku jūtību (tipiskais darbības tālums ir 200 m). Tāpēc, izmantojot tālvadību, novietojiet mērinstrumentu tā, lai tālvadības signāli nonāktu tieši uztvērēja lēcā 2.

Darbs ar statīvu (papildpiederums)

Mērinstruments ir apgādāts ar divām 5/8" vītnēm 17, ar kuru palīdzību to iespējams nostiprināt uz statīva horizontālā un vertikālā stāvoklī.

Izmantojot statīvu 40, kura centrālais stienis ir apgādāts ar milimetru skalu, lāzera stara augstumu var iestādīt tieši.

Darbs ar turētāju stiprināšanai pie sienas/izlīdzināšanas ierīci (papildpiederums) (skatīt attēlu A)

Mērinstrumentu var lietot kopā ar turētāju stiprināšanai pie sienas/izlīdzināšanas ierīci 32. Šim nolūkam ieskrūvējiet turētāja 5/8" skrūvi 33 mērinstrumenta vītnē 17, kas paredzēta tā nostiprināšanai uz statīva horizontālā stāvoklī.

Stiprināšana pie sienas: mērinstrumentu ieteicams stiprināt pie sienas gadījumos, kad vēlamais lāzera stara augstums pārsniedz statīva augstumu, kā arī tad, ja darba vietā ir nestabils pamats, uz kura nevar uzstādīt statīvu. Šim nolūkam iespējami taisni piestipriniet pie sienas turētāju 32 ar uz tā nostiprinātu mērinstrumentu.

Stiprināšana uz statīva: turētāju stiprināšanai pie sienas 32 var nostiprināt arī uz statīva, izmantojot vītni tā mugurpusē. Šāds stiprinājuma veids ir īpaši ieteicams gadījumos, kad lāzera stara veidotā rotācijas plakne jāizlīdzina pēc atskaites līnijas.

Lietojot izlīdzināšanas ierīci, vertikāli (stiprinot pie sienas) vai horizontāli (stiprinot uz statīva) nostiprināto mērinstrumentu var pārbīdīt aptuveni par 10 cm. Šim nolūkam atskrūvējiet izlīdzināšanas ierīces skrūves 34, pārvietojiet mērinstrumentu vēlamajā stāvoklī un no jauna stingri pieskrūvējiet skrūves 34.

Darbs ar mērplāksni

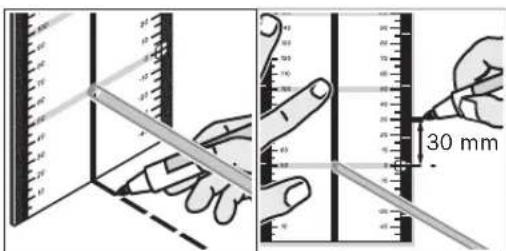

Lietojot mērplāksni 35, ar mērinstrumenta palīdzību var izdarīt atzīmes uz grīdas vai arī pārnest tās uz sienas lāzera stara augstumā.

Izmantojot mērplāksnes kvadrātisko nullauku un skalu, iespējams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērķa vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestādīšana atbilstoši marķēšanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attālumā vai spilgtā saules gaismā, mērplāksnes 35 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novērotājs skatās uz mērplāksni paralēli staram.

Darbs ar mērlīsti (papildpiederums)

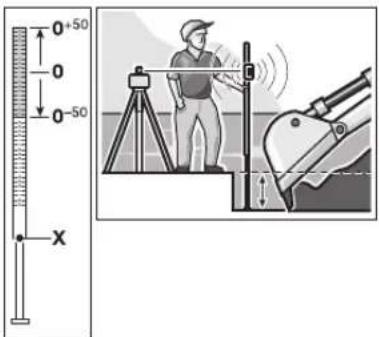

Pārbaudot līmeņus vai iezīmējot slīpumu, ieteicams izmantot mērlīsti 30 kopā ar lāzera starojuma uztvērēju 38.

Mērlīstes 30 augšējā daļā ir izvietota relatīvā mērījumu skala (±50 cm). Izvelkot tās apakšējo (pagarinājuma) daļu, iespējams izvēlēties nulles (atskaites) punktu 90 līdz 210 cm augstumā. Tas ļauj tieši nolasīt novirzi no šīs atskaites vērtības.

Darba operāciju piemēri

Piezīme. Visos šeit aplūkotajos piemēros, izņemot piemēru „Slīpuma iezīmēšana“, darbības tiek veiktas ar ieslēgtu automātiskās pašizlīdzināšanās funkciju.

Augstuma iezīmēšana (skatīt attēlu B)

Novietojiet mērinstrumentu horizontālā stāvoklī uz cieta, līdzena pamata vai nostipriniet to uz statīva 40 (papildpiederums).

Darbs ar statīvu un lāzera starojuma uztvērēju 38: mērinstrumentam darbojoties rotācijas režīmā, iestādiet lāzera staru vēlamajā augstumā un pārnesiet šo augstumu uz mērķa vietu.

Darbs bez statīva: lietojot mērplāksni 35, nosakiet augstuma starpību starp lāzera staru (mērinstrumentam darbojoties punkta vai taisnes režīmā) un augstuma atzīmi atskaites punktā. Lietojot virziena taustiņus „Pa kreisi“ 21 un „Pa labi“ 24, pagrieziet lāzera staru līdz mērķa vietai un pārnesiet izmērīto augstuma starpību.

Vertikālā stara paralēlā izlīdzināšana (skatīt attēlu C)

Ja nepieciešams iezīmēt taisnu leņķi vai šķērssienu novietojumu, vertikālais lāzera stars 8 jāizlīdzina tā, lai tas būtu paralēls atskaites līnijai (piemēram, sienai), t.i., lai tas atrastos vienādā attālumā no šīs līnijas.

Šim nolūkam novietojiet mērinstrumentu vertikālā stāvoklī un izlīdziniet lāzera staru tā, lai tas būtu aptuveni paralēls atskaites līnijai.

Lai panāktu precīzu lāzera stara izlīdzinājumu, ar mērplāksnes 35 palīdzību izmēriet attālumu starp vertikālo staru un atskaites līniju mērinstrumenta tiešā tuvumā. Tad izmēriet attālumu starp vertikālo staru un atskaites līniju pēc iespējas tālāk no mērinstrumenta. Lietojot virzientaustiņus „Pa kreisi“ 21 un „Pa labi“ 24, pārvietojiet vertikālo staru tā, lai tas atrastos vienādā attālumā no atskaites līnijas gan mērinstrumenta tiešā tuvumā, gan arī maksimālā attālumā no tā.

Rotācijas plaknes centrēšana virs noteikta grīdas punkta (skatīt attēlu D)

Ja nepieciešams iezīmēt taisnu leņķi no kāda noteikta grīdas punkta, tad lāzera stara veidotā rotācijas plakne jācentrē virs šī atskaites punkta.

Novietojiet mērinstrumentu vertikālā stāvoklī virs atskaites punkta iespējami tuvu tam un ieslēdziet darbam punkta režīmā.

Lietojot virzientaustiņus „Augšup“ 20 un „Lejup“ 23, pagrieziet kustīgo lāzera staru tā, lai tas būtu vērsts lejup grīdas virzienā. Izmantojot uz mērinstrumenta rotējošās galvas nostiprināto līmeņrādi 1, izlīdziniet lāzera staru tā, lai tas būtu pilnīgi vertikāls.

Pirms no augšas skatāties uz līmeņrādi 1, pārliecinieties, ka kustīgais lāzera stars ir vērsts lejup. Tas ļaus izvairīties no tiešas skatīšanās lāzera starā.

Novietojiet mērinstrumentu tā, lai vertikālais lāzera stars būtu precīzi vērsts uz atskaites punktu.

Taisna leņķa iezīmēšana (skatīt attēlu E)

Mērinstrumentam atrodoties vertikālā stāvoklī, taisno leņķi veido vertikālais stars 8 un kustīgais lāzera stars 9.

Iezīmējot taisnu leņķi, vajadzības gadījumā centrējiet lāzera stara veidoto rotācijas plakni virs noteikta grīdas punkta un tad izlīdziniet vertikālo staru 8 paralēli kādai atskaites līnijai (piemēram, sienai).

Vertikāles iezīmēšana (skatīt attēlu F)

Novietojiet mērinstrumentu vertikālā stāvoklī un vērsiet kustīgo lāzera staru 9 uz mērķa vietu, caur kuru paredzēts iezīmēt vertikāli. Tad ieslēdziet mērinstrumentu darbam taisnes vai rotācijas režīmā un iezīmējiet vertikāli.

Vertikālas plaknes iezīmēšana (skatīt attēlu F)

Novietojiet mērinstrumentu vertikālā stāvoklī. Vērsiet kustīgo lāzera staru uz kādu atskaites līniju (piemēram, uz starpsienu). Tad ieslēdziet mērinstrumentu darbam taisnes vai rotācijas režīmā un iezīmējiet vertikālo plakni.

Rotācijas plaknes paralēlā izlīdzināšana (skatīt attēlu G)

Mērinstrumentam atrodoties vertikālā stāvoklī, lāzera stara veidoto rotācijas plakni var izlīdzināt paralēli kādai atskaites līnijai (piemēram, sienai). Šim nolūkam novietojiet mērinstrumentu iespējami tuvu atskaites līnijai un ieslēdziet darbam rotācijas režīmā.

Izlīdziniet lāzera stara veidoto rotācijas plakni tā, lai tā atrastos iespējami tuvu atskaites līnijai un būtu tai paralēla. Šim nolūkam ar virziena taustiņu „Pa kreisi“ 21 un „Pa labi“ 24 palīdzību pagrieziet rotācijas plakni ap Y asi. Lai atvieglotu izlīdzināšanu, rotācijas plakni iespējams tuvināt atskaites līnijai. Šim nolūkam ar virziena taustiņu „Augšup“ 20 un „Lejup“ 23 palīdzību pagrieziet rotācijas plakni ap X asi. Tad izlīdziniet rotācijas plakni tā, lai tā būtu pilnīgi paralēla atskaites līnijai, šim nolūkam ar virziena taustiņu „Pa kreisi“ 21 un „Pa labi“ 24 palīdzību pagriežot to ap Y asi. Ja 5 sekunžu laikā netiek nospiests neviens no vadības taustiņiem, lāzera stara veidotā rotācijas plakne no jauna tiek automātiski izlīdzināta un pārvietojas vertikālā plaknē.

Grīdas punkta pārnešana uz griestiem

Lai nodrošinātu vertikālā stara precīzu novietojumu virs izvēlētā grīdas punkta, izmantojiet marķējošās ierobes 10 un 11, kas izvietotas uz mērinstrumenta korpusa apakšējās sānu apmales. Šim nolūkam iezīmējiet divas savstarpēji perpendikulāras palīglīnijas, kas krustojas izvēlētajā grīdas punktā. Novietojiet mērinstrumentu horizontālā stāvoklī un savietojiet minētās marķējošās ierobes ar iezīmētajām palīglīnijām.

Darbs ar statīvu: mērinstrumentam atrodoties horizontālā stāvoklī, vertikālā stara izvadlūka atrodas tieši virs vītnes, kas paredzēta mērinstrumenta stiprināšanai uz statīva horizontālā stāvoklī. Tāpēc, pielietojot statīvu 40 (papildpiederums), pie tā stiprinošās skrūves var piekārt svērteni un ar tā palīdzību precīzi novietot lāzera staru virs izvēlētā grīdas punkta.

Slīpuma iezīmēšana (skatīt attēlu H)

Izmantojot mērinstrumentu slīpuma iezīmēšanai, nepieciešams izslēgt tā automātiskās pašizlīdzināšanās funkciju (skatīt sadaļu „Darbs bez automātiskās pašizlīdzināšanās“). Pēc tam mērinstrumentu iespējams novietot un darbināt jebkurā slīpumā.

Ja slīpums jāiezīmē tikai vienā plaknē (piemēram, veidojot slīpu grīdu), mērinstruments jānovieto horizontālā stāvoklī un jāieslēdz darbam pašizlīdzināšanās režīmā pa vienu asi (skatīt sadaļu „Automātiskās pašizlīdzināšanās izslēgšana, mērinstrumentam atrodoties horizontālā stāvoklī/pašizlīdzināšanās pa vienu asi“). Šādā gadījumā novietojiet mērinstrumentu tā, lai tā Y ass būtu paralēla iezīmējamajam slīpumam.

Lai precīzi iezīmētu slīpumu, ieteicams lietot nolieces ierīci 37 (papildpiederums), kas nostiprināma uz statīva 40.

Vēlamo lāzera stara slīpumu var panākt, novietojot zem mērinstrumenta vienas puses piemērotu priekšmetu vai ieregulējot vēlamajā slīpumā statīvu 40 (papildpiederums). Pašizlīdzināšanās diapazona robežās (8 %) vēlamo lāzera stara slīpumu var iestādīt arī ar virzientaustīņu palīdzību.

Pārskats par indikācijas elementiem

	Lāzera stars	Lāzera stara rotācija*	Bridinošais signāls	auto	man
Mērinstrumenta ieslēgšana(3 s ilga pašpārbaude) ●	●	●	●
Mērinstruments izlīdzināts/gatavs darbam ●	●		●
Sākotnējā vai turpmākā pašizlīdzināšanās	2x/1 s	○		2x/1 s
Pārsniegts pašizlīdzināšanās diapazons	1x/1 s	○	1x/1 s	1x/1 s	1x/1 s
Triecienu aizsardzība aktivēta 1x/4 s
Nostrādājusi triecienu aizsardzība	○	○	4x/1 s		2x/1 s
Automātiskā pašizlīdzināšanās izslēgta 1x/1 s
Automātiskā pašizlīdzināšanās pa vienu asi aktivēta 1x/1 s 1x/1 s
Dežūrrežīms ar izvēlētā darba režīma saglabāšanu	○	○				1x/5 s
Mazs baterijas spriegums						1x/2 s
Baterija ir tukša						●
Traucējumi mērinstrumenta darbībā	○	○		○	○	●
	* taisnes un rotācijas režimā
	1x/1 s	Mirgošanas frekvence (piemēram, vienu reizi sekundē)
	●	Funkcija darbojas pastāvīgi
	○	Funkcija ir apturēta

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzturiet mērinstrumentu tīru.

Ja mērinstruments ir kļuvis netīrs, apslaukiet to ar sausu, mīkstu auduma gabaliņu. Nelietojiet mērinstrumenta apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Ja mērinstruments ir stipri netīrs, to var mazgāt zem tekoša ūdens strūklas. Taču mērinstrumentu nedrīkst iegremdēt ūdenī vai tīrīt ar augstspiediena ūdens strūklu.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, mērinstruments tomēr sabojājas, nogādājiet to remontam firmas Bosch pilnvarotā elektroinstrumentu remontu darbnīcā.

Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti uzrādīt 10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta marķējuma plāksnītes.

Rezerves daļas

Gumijas balsts 14 (3 gabali) ... 1 609 203 588

Bateriju nodalījuma

vāciņš 13 .....1 609 203 M02

Akumulatoru baterija 15 .....1 609 203 M04

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Tikai ES valstīm

Neizmetiet mērinstrumentu sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un to pārstrādi,

kā arī atbilstoši šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie mērinstrumenti jāsavāc, jāizjauc un jānodod pārstrādei apkārtējai videi nekaitīgā veidā, lai tos sagatavotu otrreizējai izmantošanai.

Akumulatori un baterijas

Neizmetiet akumulatorus un baterijas sadzīves atkritumu tvertnē, nemēģiniet no tiem atbrīvoties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas jāsavāc un jānodod otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitīgā veidā.

Tikai ES valstīm

Saskaņā ar direktīvu 91/157/EES, bojātie vai nolietotie akumulatori un baterijas jānodod otrreizējai pārstrādei.

Tiesības uz izmaiņām tiek saglabātas.

406 | Lietuviškai

Saugos nuorodos
