ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B43 BT MCCULLOCH

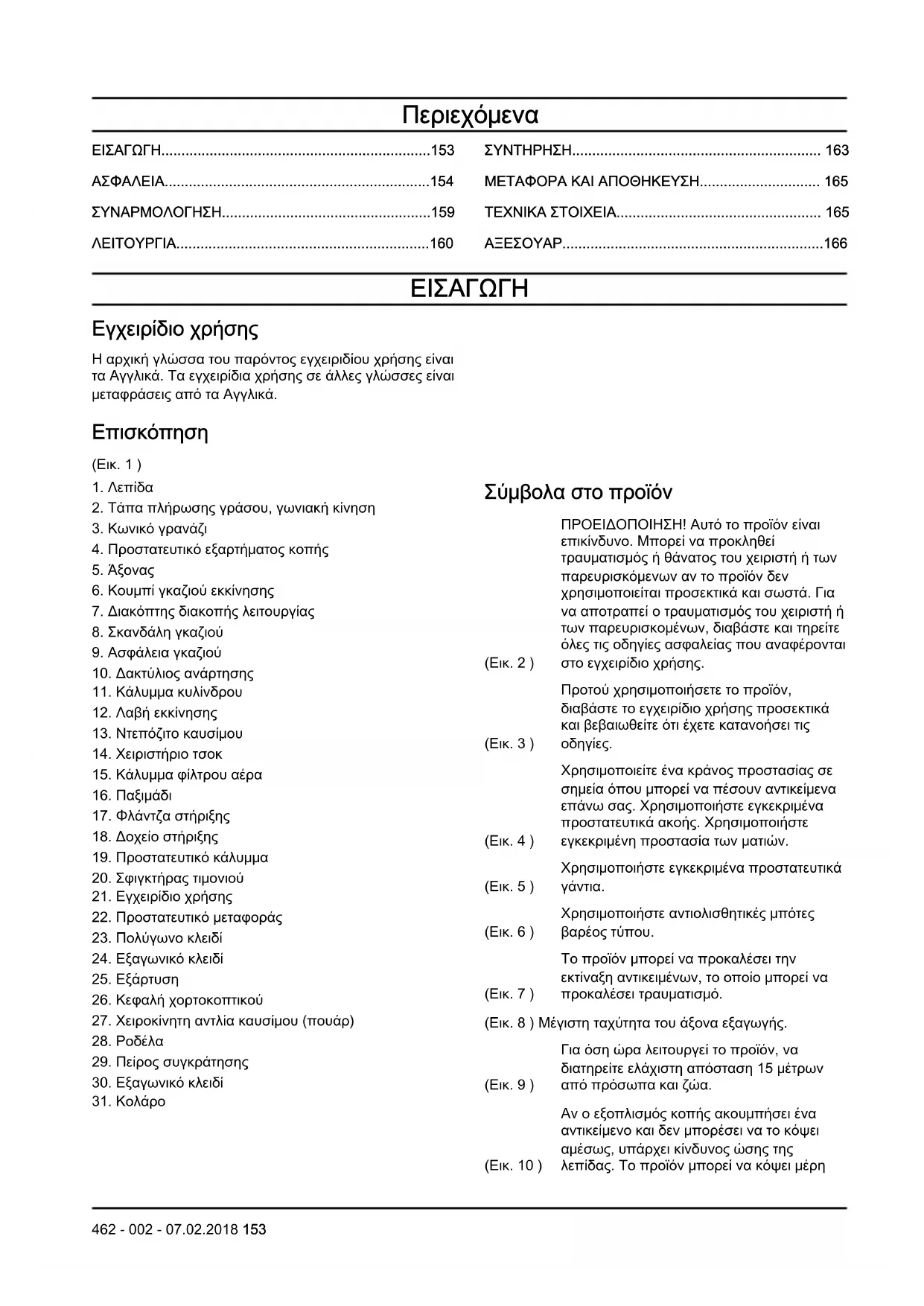

Εγχειρίδιο χρήσης Η αρχική γλώσσα του παρόντος εγχειριδίου χρήσης είναι τα Αγγλικά. Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι μεταφράσεις από τα Αγγλικά.

2. Τάπα πλήρωσης γράσου, γωνιακή κίνηση

4. Προστατευτικό εξαρτήματος κοπής

6. Κουμπί γκαζιού εκκίνησης

7. Διακόπτης διακοπής λειτουργίας

10. Δακτύλιος ανάρτησης

11. Κάλυμμα κυλίνδρου

13. Ντεπόζιτο καυσίμου

14. Χειριστήριο τσοκ

15. Κάλυμμα φίλτρου αέρα

17. Φλάντζα στήριξης

19. Προστατευτικό κάλυμμα

20. Σφιγκτήρας τιμονιού

21. Εγχειρίδιο χρήσης

22. Προστατευτικό μεταφοράς

24. Εξαγωνικό κλειδί

26. Κεφαλή χορτοκοπτικού

27. Χειροκίνητη αντλία καυσίμου (πουάρ)

29. Πείρος συγκράτησης

30. Εξαγωνικό κλειδί

Σύμβολα στο προϊόν (Εικ. 2 ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το προϊόν είναι επικίνδυνο. Μπορεί να προκληθεί τραυματισμός ή θάνατος του χειριστή ή των παρευρισκόμενων αν το προϊόν δεν χρησιμοποιείται προσεκτικά και σωστά. Για να αποτραπεί ο τραυματισμός του χειριστή ή των παρευρισκομένων, διαβάστε και τηρείτε όλες τις οδηγίες ασφαλείας που αναφέρονται στο εγχειρίδιο χρήσης. (Εικ. 3 ) Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις

(Εικ. 4 ) Χρησιμοποιείτε ένα κράνος προστασίας σε σημεία όπου μπορεί να πέσουν αντικείμενα επάνω σας. Χρησιμοποιήστε εγκεκριμένα προστατευτικά ακοής. Χρησιμοποιήστε εγκεκριμένη προστασία των ματιών. (Εικ. 5 ) Χρησιμοποιήστε εγκεκριμένα προστατευτικά

(Εικ. 6 ) Χρησιμοποιήστε αντιολισθητικές μπότες βαρέος τύπου. (Εικ. 7 ) Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, το οποίο μπορεί να προκαλέσει τραυματισμό. (Εικ. 8 ) Μέγιστη ταχύτητα του άξονα εξαγωγής. (Εικ. 9 ) Για όση ώρα λειτουργεί το προϊόν, να διατηρείτε ελάχιστη απόσταση 15 μέτρων από πρόσωπα και ζώα. (Εικ. 10 ) Αν ο εξοπλισμός κοπής ακουμπήσει ένα αντικείμενο και δεν μπορέσει να το κόψει αμέσως, υπάρχει κίνδυνος ώσης της λεπίδας. Το προϊόν μπορεί να κόψει μέρη

462 - 002 - 07.02.2018 153του σώματος. Για όση ώρα λειτουργεί το

προϊόν, να διατηρείτε ελάχιστη απόσταση 15 μέτρων από πρόσωπα και ζώα. (Εικ. 11 ) Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου (πουάρ). (Εικ. 12 ) Τσοκ: Θέστε το χειριστήριο τσοκ στη θέση

(Εικ. 13 ) Κρατάτε όλα τα μέρη του σώματος σας μακριά από τις θερμές επιφάνειες. (Εικ. 14 ) Οι εκπομπές θορύβου στο περιβάλλον αναφέρονται στην Οδηγία της Ευρωπαϊκής Κοινότητας. Οι εκπομπές καυσαερίων του προϊόντος αναγράφονται στο κεφάλαιο "Τεχνικά στοιχεία" και στην πινακίδα του

(Εικ. 15 ) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων. ΠΡΟΣΟΧΗ: Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Γενικές οδηγίες ασφαλείας

• Χρησιμοποιήστε σωστά το προϊόν. Λόγω της εσφαλμένης χρήσης μπορεί να προκληθεί τραυματισμός ή θάνατος. Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Μην χρησιμοποιείτε το προϊόν για άλλες

• Τηρείτε τις οδηγίες του παρόντος εγχειριδίου. Τηρείτε τα σύμβολα ασφαλείας και τις οδηγίες ασφαλείας. Εάν ο χειριστής δεν τηρεί τις οδηγίες και τα σύμβολα, μπορεί να προκληθεί τραυματισμός, ζημιά ή θάνατος.

• Μην απορρίψετε αυτό το εγχειρίδιο. Χρησιμοποιήστε τις οδηγίες για τη συναρμολόγηση, τη χρήση και τη διατήρηση του προϊόντος σε καλή κατάσταση. Χρησιμοποιήστε τις οδηγίες για τη σωστή εγκατάσταση των εξαρτημάτων και των παρελκόμενων. Να χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα και παρελκόμενα.

• Να μην χρησιμοποιείτε προϊόντα που παρουσιάζουν ζημιά. Να τηρείτε το πρόγραμμα συντήρησης. Να εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από ένα εγκεκριμένο κέντρο σέρβις.

• Το παρόν εγχειρίδιο δεν περιλαμβάνει όλες τις καταστάσεις που μπορεί να προκύψουν κατά τη χρήση του προϊόντος. Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική. Να μην χρησιμοποιείτε το προϊόν και μην εκτελείτε συντήρηση σε αυτό, εάν δεν είστε σίγουροι για την κατάσταση. Απευθυνθείτε σε έναν ειδικό για το προϊόν, τον αντιπρόσωπό σας, τον αντιπρόσωπο σέρβις ή ένα εγκεκριμένο κέντρο σέρβις για πληροφορίες.

• Αποσυνδέστε το καλώδιο του μπουζί πριν από τη συναρμολόγηση του προϊόντος, την τοποθέτησή του στην περιοχή αποθήκευσης ή την εκτέλεση εργασιών συντήρησης.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Χρησιμοποιήστε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή. Λόγω της εσφαλμένης συντήρησης μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Μην αναπνέετε τα καυσαέρια από τον κινητήρα. Η μακροχρόνια εισπνοή αναθυμιάσεων της εξάτμισης του κινητήρα είναι επικίνδυνη για την υγεία.

• Μην θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο ή κοντά σε εύφλεκτα υλικά. Οι αναθυμιάσεις της εξάτμισης είναι καυτές και μπορεί να περιέχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

462 - 002 - 07.02.2018• Όταν χρησιμοποιείτε αυτό το προϊόν, ο κινητήρας

δημιουργεί ηλεκτρομαγνητικό πεδίο. Το ηλεκτρομαγνητικό πεδίο μπορεί να προκαλέσει ζημιά στα ιατρικά εμφυτεύματα. Προτού χρησιμοποιήσετε το προϊόν, συμβουλευθείτε το γιατρό σας ή τον κατασκευαστή του ιατρικού εμφυτεύματος.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το προϊόν. Μην αφήνετε να χρησιμοποιήσουν το προϊόν άτομα που δεν έχουν διαβάσει τις οδηγίες.

• Φροντίστε να παρακολουθείτε πάντα τα άτομα με μειωμένες σωματικές ή διανοητικές ικανότητες που χρησιμοποιούν το προϊόν. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Ασφαλίστε το προϊόν σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και μη εγκεκριμένα άτομα.

• Το προϊόν μπορεί να εκτινάξει αντικείμενα και να προκληθούν τραυματισμοί. Τηρείτε τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο τραυματισμού

• Μην απομακρύνεστε από το προϊόν όταν ο κινητήρας είναι σε λειτουργία.

• Ο χειριστής του προϊόντος είναι υπεύθυνος σε περίπτωση ατυχήματος.

• Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά πριν χρησιμοποιήσετε το προϊόν.

• Βεβαιωθείτε ότι είστε σε απόσταση τουλάχιστον 15 m (50 ft) από άλλα άτομα ή ζώα πριν χρησιμοποιήσετε το προϊόν. Βεβαιωθείτε ότι τυχόν άτομα σε κοντινή περιοχή γνωρίζουν ότι θα χρησιμοποιήσετε το

• Ανατρέξτε στην εθνική ή τοπική νομοθεσία. Μπορεί να εμποδίσει ή να μειώσει τη λειτουργία του προϊόντος σε ορισμένες περιπτώσεις.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Μπορεί να επηρεαστεί αρνητικά η όραση, η εγρήγορση, ο συντονισμός ή η κρίση σας. Οδηγίες ασφαλείας για τη λειτουργία

• Βεβαιωθείτε ότι το προϊόν είναι πλήρως συναρμολογημένο πριν από τη χρήση του.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση 3 m από το σημείο όπου γεμίσατε το ντεπόζιτο καυσίμου. Τοποθετήστε το προϊόν σε επίπεδη επιφάνεια. Βεβαιωθείτε ότι το παρελκόμενο κοπής δεν έρχεται σε επαφή με το έδαφος ή με άλλα αντικείμενα.

• Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, τα οποία μπορούν να προκαλέσουν ζημιά στα μάτια. Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Να είστε προσεκτικοί! Ένα παιδί μπορεί να πλησιάσει στο προϊόν εν αγνοία σας κατά τη διάρκεια της λειτουργίας.

• Μην χρησιμοποιείτε το προϊόν εάν υπάρχουν άτομα στο χώρο εργασίας. Σταματήστε τη λειτουργία του προϊόντος εάν ένα άτομο μπει στο χώρο εργασίας.

• Βεβαιωθείτε ότι έχετε πάντα τον έλεγχο του

• Μην χρησιμοποιείτε το προϊόν εάν δεν μπορείτε να λάβετε βοήθεια σε περίπτωση ατυχήματος. Διασφαλίζετε πάντα ότι τα υπόλοιπα άτομα γνωρίζουν ότι θα χρησιμοποιήσετε το προϊόν πριν ξεκινήσετε να το χρησιμοποιείτε.

• Μην γυρίζετε με το προϊόν πριν να βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα στην περιοχή ασφαλείας.

• Απομακρύνετε όλα τα ανεπιθύμητα υλικά από την περιοχή εργασίας πριν ξεκινήσετε. Εάν το παρελκόμενο κοπής χτυπήσει κάποιο αντικείμενο, το αντικείμενο μπορεί να εκτιναχθεί και να προκληθεί τραυματισμός ή ζημιά. Γύρω από το παρελκόμενο κοπής μπορεί να τυλιχθεί ανεπιθύμητο υλικό και να προκαλέσει ζημιά.

• Μην χρησιμοποιείτε το προϊόν σε κακές καιρικές συνθήκες (ομίχλη, βροχή, ισχυρούς ανέμους, κίνδυνο κεραυνού ή άλλες καιρικές συνθήκες). Μπορεί να προκύψουν επικίνδυνες συνθήκες (όπως ολισθηρές επιφάνειες) λόγω κακοκαιρίας.

• Φροντίστε να είστε σε θέση να μετακινείστε ελεύθερα και να εργάζεστε σε σταθερή θέση. (Εικ. 16 )

• Βεβαιωθείτε ότι δεν μπορείτε να πέσετε όταν χρησιμοποιείτε το προϊόν. Μην γέρνετε όταν χρησιμοποιείτε το προϊόν.

• Κρατάτε πάντα το προϊόν και με τα δύο σας χέρια. Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός

• Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Εάν το χειριστήριο τσοκ βρίσκεται στη θέση του τσοκ κατά την εκκίνηση του κινητήρα, το παρελκόμενο κοπής αρχίζει να περιστρέφεται.

• Μην αγγίζετε το κωνικό γρανάζι μετά το σβήσιμο του κινητήρα. Το κωνικό γρανάζι είναι καυτό μετά το σβήσιμο του κινητήρα. Οι καυτές περιοχές μπορεί να προκαλέσουν τραυματισμό.

• Σβήστε τον κινητήρα πριν μετακινήσετε το προϊόν.

• Μην ακουμπάτε το προϊόν με τον κινητήρα σε λειτουργία.

• Πριν απομακρύνετε τα ανεπιθύμητα υλικά από το προϊόν, σβήστε τον κινητήρα και περιμένετε μέχρι να σταματήσει το παρελκόμενο κοπής. Αφήστε το παρελκόμενο κοπής να σταματήσει προτού το κομμένο υλικό να απομακρυνθεί από εσάς ή ένα

Προσωπικός εξοπλισμός προστασίας

• Χρησιμοποιείτε πάντα σωστό προσωπικό εξοπλισμό προστασίας κατά τη χρήση του προϊόντος. Ο προσωπικός εξοπλισμός προστασίας δεν εξαλείφει τον κίνδυνο τραυματισμού. Ο προσωπικός εξοπλισμός προστασίας μειώνει το βαθμό τραυματισμού σε περίπτωση ατυχήματος.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

462 - 002 - 07.02.2018

155• Μην χρησιμοποιείτε το προϊόν με γυμνά πόδια ή με ανοικτά παπούτσια. Χρησιμοποιήστε πάντοτε αντιολισθητικές μπότες βαρέος τύπου.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Εάν είναι απαραίτητο, χρησιμοποιήστε εγκεκριμένα προστατευτικά γάντια.

• Χρησιμοποιήστε κράνος εάν υπάρχει πιθανότητα να πέσουν αντικείμενα στο κεφάλι σας.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία αυτιών κατά τη χρήση του προϊόντος. Τυχόν θόρυβος για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει θορυβογενή απώλεια ακοής.

• Βεβαιωθείτε ότι υπάρχει ένα κιτ πρώτων βοηθειών σε μικρή απόσταση. Προστατευτικές διατάξεις στο προϊόν

• Βεβαιωθείτε ότι εκτελείτε τακτικά συντήρηση στο

• Αυξάνεται η διάρκεια ζωής του προϊόντος.

• Μειώνεται ο κίνδυνος ατυχημάτων. Ένας εγκεκριμένος αντιπρόσωπος ή ένα εγκεκριμένο κέντρο σέρβις πρέπει να εξετάζει τακτικά το προϊόν για την εκτέλεση ρυθμίσεων ή επισκευών.

• Μην χρησιμοποιείτε προϊόντα με κατεστραμμένο εξοπλισμό προστασίας. Εάν το προϊόν έχει υποστεί ζημιά, απευθυνθείτε σε ένα εγκεκριμένο κέντρο

Ασφάλεια σκανδάλης γκαζιού Η ασφάλεια της σκανδάλης γκαζιού κλειδώνει τη σκανδάλη γκαζιού. (Εικ. 18 ) Πιέστε την ασφάλεια σκανδάλης γκαζιού (A) για να απασφαλίσετε τη σκανδάλη γκαζιού (B). Όταν αφήσετε τη λαβή, η ασφάλεια σκανδάλης γκαζιού και η σκανδάλη γκαζιού επιστρέφουν στις αρχικές τους θέσεις.

1. Βεβαιωθείτε ότι η σκανδάλη γκαζιού (B) είναι

ασφαλισμένη στο ρελαντί όταν αφήνετε την ασφάλεια σκανδάλης γκαζιού (A).

2. Πιέστε την ασφάλεια σκανδάλης γκαζιού (Α) και

βεβαιωθείτε ότι επιστρέφει στην αρχική της θέση όταν την αφήνετε.

3. Πιέστε τη σκανδάλη γκαζιού (Β) και βεβαιωθείτε ότι

επιστρέφει στην αρχική της θέση όταν την αφήνετε. Βάλτε μπροστά τον κινητήρα και κατόπιν ανοίξτε τέρμα το γκάζι. Αφήστε τη σκανδάλη γκαζιού και ελέγξτε εάν σταματά το παρελκόμενο κοπής. Εάν το παρελκόμενο κοπής περιστρέφεται με το γκάζι στη θέση ρελαντί, εξετάστε τη βίδα ρύθμισης ρελαντί του καρμπυρατέρ. Διακόπτης διακοπής λειτουργίας Βάλτε μπροστά τον κινητήρα. Βεβαιωθείτε ότι ο κινητήρας σβήνει όταν μετακινείτε το διακόπτη λειτουργίας στη θέση διακοπής λειτουργίας. (Εικ. 19 ) Προστατευτικό εξαρτήματος κοπής Το προστατευτικό παρελκομένου κοπής εμποδίζει την εκτίναξη σκόρπιων αντικειμένων προς την κατεύθυνση του χειριστή. Εξετάστε το προστατευτικό παρελκομένου κοπής για ζημιά και αντικαταστήστε το, εάν έχει υποστεί ζημιά. Χρησιμοποιήστε μόνο το εγκεκριμένο προστατευτικό για το παρελκόμενο κοπής. (Εικ. 20 ) (Εικ. 21 ) Σύστημα απόσβεσης κραδασμών ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η υπερέκθεση σε κραδασμούς μπορεί να προκαλέσει βλάβη στο κυκλοφορικό ή νευρικό σύστημα σε άτομα με βεβαρημένο κυκλοφορικό. Εάν αισθανθείτε συμπτώματα υπερέκθεσης σε κραδασμούς, επικοινωνήστε με το γιατρό σας. Παραδείγματα τέτοιων συμπτωμάτων είναι το μούδιασμα, η απώλεια αίσθησης, οι σουβλιές, ο πόνος, η μυϊκή ατονία και η αλλαγή στο χρώμα ή την κατάσταση του δέρματος. Τα συμπτώματα αυτά συνήθως εμφανίζονται στα δάχτυλα, τις παλάμες ή τους καρπούς. Τα συμπτώματα αυτά μπορεί να γίνουν εντονότερα σε χαμηλές θερμοκρασίες.

• Το προϊόν σας διαθέτει ένα σύστημα απόσβεσης που μειώνει τους κραδασμούς και διευκολύνει τη λειτουργία.

• Η ακατάλληλα τυλιγμένη μεσινέζα χορτοκοπτικού ή το λανθασμένο παρελκόμενο κοπής αυξάνουν το επίπεδο κραδασμών. (Εικ. 22 ) Λειτουργία απασφάλισης εξάρτυσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε την εξάρτυση, αν υπάρχει ελάττωμα στη λειτουργία απασφάλισης. Βεβαιωθείτε ότι η λειτουργία απασφάλισης της εξάρτυσης ανταποκρίνεται σωστά όταν ρυθμίζετε το

Η λειτουργία απασφάλισης της εξάρτυσης εκτελείται στο μπροστινό μέρος του προϊόντος. Οι ιμάντες της εξάρτυσης πρέπει πάντα να παραμένουν στη σωστή

(Εικ. 23 ) Σε περίπτωση έκτακτης ανάγκης, η λειτουργία απασφάλισης της εξάρτυσης σάς βοηθά να απελευθερώνεστε με ασφάλεια από το προϊόν. Εξάτμιση (σιγαστήρας)

• Μην χρησιμοποιείτε κινητήρα με κατεστραμμένη εξάτμιση (σιγαστήρας). Η κατεστραμμένη εξάτμιση (σιγαστήρας) αυξάνει το επίπεδο θορύβου και τον κίνδυνο φωτιάς. Πρέπει να υπάρχει σε μικρή απόσταση πυροσβεστήρας.

462 - 002 - 07.02.2018• Εξετάζετε τακτικά ότι η εξάτμιση (σιγαστήρας) είναι

προσαρτημένη στο προϊόν.

• Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) όταν ο κινητήρας είναι σε λειτουργία. Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) για ένα διάστημα μετά το σβήσιμο του κινητήρα. Οι καυτές επιφάνειες μπορεί να προκαλέσουν τραυματισμούς.

• Η καυτή εξάτμιση (σιγαστήρας) μπορεί να προκαλέσει πυρκαγιά. Να είστε προσεκτικοί εάν χρησιμοποιείτε το προϊόν κοντά σε εύφλεκτα υγρά ή

• Μην αγγίζετε τα εξαρτήματα στην εξάτμιση (σιγαστήρας), εάν η εξάτμιση έχει υποστεί ζημιά. Τα εξαρτήματα μπορεί να περιέχουν μερικές καρκινογόνες χημικές ουσίες. (Εικ. 24 ) Εξοπλισμός κοπής Επιλέξτε και συντηρήστε τον εξοπλισμό κοπής ώστε:

• Να επιτυγχάνετε τη μέγιστη απόδοση κοπής.

• Να αυξήσετε τη διάρκεια ζωής του εξοπλισμού.

• Να ακολουθείτε τις οδηγίες ελέγχου, συντήρησης και επισκευής για την εξάτμιση (σιγαστήρα).

• Να χρησιμοποιείτε πάντα τον προφυλακτήρα που συνιστάται για τον εξοπλισμό κοπής. Βλ. "Τεχνικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο παρελκόμενα κοπής με τα προστατευτικά που συνιστούμε! Δείτε το κεφάλαιο για τα Τεχνικά στοιχεία. Ανατρέξτε στις οδηγίες χρήσης για το παρελκόμενο κοπής για να ελέγξετε τον σωστό τρόπο φόρτωσης της μεσινέζας χορτοκοπτικού και τη σωστή διάμετρό της. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα ελαττωματικά παρελκόμενα κοπής μπορεί να αυξήσουν τον κίνδυνο ατυχημάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σταματάτε πάντα τον κινητήρα πριν κάνετε οποιαδήποτε εργασία στο παρελκόμενο κοπής. Το παρελκόμενο κοπής συνεχίζει να περιστρέφεται ακόμη και αφού αφήσετε το γκάζι. Προτού ξεκινήσετε την εργασία, βεβαιωθείτε ότι το παρελκόμενο κοπής έχει σταματήσει εντελώς και αποσυνδέστε το καπάκι του μπουζί. Εξοπλισμός κοπής

• Να χρησιμοποιείτε την πριονωτή λεπίδα για την κοπή ινωδών τύπων ξύλου. (Εικ. 25 )

• Να χρησιμοποιείτε τις λεπίδες και τα μαχαίρια χόρτου για την κοπή πυκνών χόρτων. (Εικ. 26 )

• Να χρησιμοποιείτε την κεφαλή χορτοκοπτικού για την κοπή γρασιδιού. (Εικ. 27 )

• Μια ακατάλληλα ακονισμένη λεπίδα ή μια κατεστραμμένη λεπίδα αυξάνει τον κίνδυνο ατυχημάτων. Διατηρείτε τα δόντια της λεπίδας σωστά ακονισμένα. Να ακολουθείτε τις οδηγίες χρήσης και να χρησιμοποιείτε τον οδηγό ακονίσματος που συνιστάται. (Εικ. 28 )

• Οι ακατάλληλα ρυθμισμένες πριονωτές λεπίδες αυξάνουν τον κίνδυνο εμπλοκής και ώσης της λεπίδας. Με αυτόν τον τρόπο, η πριονωτή λεπίδα μπορεί να υποστεί ζημιά. Διατηρείτε την πριονωτή λεπίδα σωστά ρυθμισμένη. Ακολουθήστε τις οδηγίες και χρησιμοποιήστε το συνιστώμενο εργαλείο

• Ελέγχετε το παρελκόμενο κοπής για τυχόν ζημιές ή ρωγμές. Αντικαταστήστε το παρελκόμενο κοπής που έχει υποστεί ζημιά.

• Να χρησιμοποιείτε μόνο παρελκόμενα κοπής με τα συνιστώμενα προστατευτικά. Ανατρέξτε στην ενότητα ΑΞΕΣΟΥΑΡ στη σελίδα 166

Κεφαλή χορτοκοπτικού ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διασφαλίζετε πάντα ότι η μεσινέζα του χορτοκοπτικού είναι τυλιγμένη σφικτά και ομοιόμορφα γύρω από την καμπάνα για την αποφυγή επιβλαβών

• Χρησιμοποιείτε μόνο τις συνιστώμενες κεφαλές και μεσινέζες για το χορτοκοπτικό.

• Χρησιμοποιείτε μόνο τα συνιστώμενα παρελκόμενα

• Τα μικρότερα μηχανήματα απαιτούν μικρές κεφαλές χορτοκοπτικού και αντιστρόφως.

• Το μήκος της μεσινέζας χορτοκοπτικού είναι σημαντικό. Μια μεγαλύτερη μεσινέζα χορτοκοπτικού απαιτεί μεγαλύτερη ισχύ κινητήρα σε σχέση με μια μικρότερη της ίδιας διαμέτρου.

• Βεβαιωθείτε ότι το κοπτικό εργαλείο στον προφυλακτήρα του χορτοκοπτικού είναι άθικτο. Αυτό κόβει τη μεσινέζα χορτοκοπτικού στο σωστό μήκος.

• Εμποτίστε τη μεσινέζα του χορτοκοπτικού με νερό για μερικές ημέρες προτού το χρησιμοποιήσετε, ώστε να αυξηθεί η διάρκεια ζωής.

• Χρησιμοποιείτε το προϊόν με μια εγκεκριμένη λεπίδα. Μην χρησιμοποιείτε τη λεπίδα χωρίς να έχετε τοποθετήσει σωστά όλα τα απαιτούμενα εξαρτήματα. Βεβαιωθείτε ότι η τοποθέτηση έχει γίνει σωστά και ότι χρησιμοποιούνται τα σωστά εξαρτήματα. Η λανθασμένη τοποθέτηση μπορεί να προκαλέσει εκτίναξη της λεπίδας και σοβαρό τραυματισμό στον χειριστή ή σε παριστάμενα άτομα.

462 - 002 - 07.02.2018

157• Φοράτε προστατευτικά γάντια όταν χειρίζεστε τη λεπίδα ή όταν πραγματοποιείτε εργασίες συντήρησης.

• Χρησιμοποιείτε μέσα προστασίας της κεφαλής όταν χειρίζεστε ένα προϊόν με λεπίδα.

• Η λεπίδα μπορεί να προκαλέσει τραυματισμό, όταν συνεχίζει να περιστρέφεται μετά το σβήσιμο του κινητήρα ή όταν απελευθερώνεται η σκανδάλη του γκαζιού. Βεβαιωθείτε ότι η λεπίδα έχει σταματήσει εντελώς να περιστρέφεται προτού πραγματοποιήσετε εργασίες συντήρησης.

• Σβήνετε τον κινητήρα προτού κάνετε οποιαδήποτε εργασία στο παρελκόμενο κοπής. Βεβαιωθείτε ότι το παρελκόμενο κοπής έχει σταματήσει εντελώς. Αποσυνδέστε το καλώδιο από το μπουζί.

• Διατηρείτε τα δόντια της λεπίδας σωστά ακονισμένα. (Εικ. 31 )

• Μην χρησιμοποιείτε παρελκόμενα κοπής που παρουσιάζουν ζημιά.

• Κατά τη μεταφορά ή την αποθήκευση του προϊόντος, πρέπει να τοποθετείτε το προστατευτικό μεταφοράς στη λεπίδα. Ώση λεπίδας

• Η ώση λεπίδας είναι μια ξαφνική κίνηση του προϊόντος προς τα πλάγια, προς τα εμπρός ή προς τα πίσω. Η ώση λεπίδας προκύπτει όταν η λεπίδα χόρτου ή η πριονωτή λεπίδα χτυπήσει σε ένα αντικείμενο που δεν μπορεί να κοπεί. Σε σημεία όπου το υλικό που κόβεται δεν φαίνεται εύκολα, αυξάνεται ο κίνδυνος να προκύψει ώση λεπίδας.

• Όταν προκύπτει ώση λεπίδας, υπάρχει κίνδυνος να ξεφύγει από τη θέση του το προϊόν ή ο χειριστής. Μια κινούμενη λεπίδα μπορεί να χτυπήσει τα παριστάμενα άτομα και υπάρχει κίνδυνος τραυματισμού.

• Εάν η λεπίδα έχει στραβώσει, έχει ρωγμές, έχει σπάσει ή έχει υποστεί ζημιά, θα πρέπει να απορρίπτεται.

• Να χρησιμοποιείτε ακονισμένη λεπίδα. Ο κίνδυνος να προκύψει ώση λεπίδας αυξάνεται όταν η λεπίδα δεν είναι τροχισμένη. Ασφάλεια καυσίμου

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να στεγνώσει. Αφαιρέστε το ανεπιθύμητο καύσιμο από

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Εάν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπουνόνερο για να αφαιρέσετε το καύσιμο.

• Μην βάλετε μπροστά τον κινητήρα εάν χύσετε λάδι ή καύσιμο στο προϊόν ή στο σώμα σας.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

• Μην προσθέτετε καύσιμο στον κινητήρα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Σφίξτε προσεκτικά την τάπα του ντεπόζιτου καυσίμου, διαφορετικά μπορεί να προκληθεί

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην προσθέτετε υπερβολική ποσότητα καυσίμου στο ντεπόζιτο καυσίμου.

• Βεβαιωθείτε ότι δεν μπορεί να προκληθεί διαρροή όταν μετακινείτε το προϊόν ή το δοχείο καυσίμου.

• Μην τοποθετείτε το προϊόν ή ένα δοχείο καυσίμου όπου υπάρχουν ακάλυπτες φλόγες, σπινθήρες ή φλόγιστρα. Βεβαιωθείτε ότι στην περιοχή αποθήκευσης δεν υπάρχουν ακάλυπτες φλόγες.

• Χρησιμοποιήστε μόνο εγκεκριμένα δοχεία όταν μετακινείτε το καύσιμο ή προσθέτετε το καύσιμο στην περιοχή αποθήκευσης.

• Αδειάζετε το ντεπόζιτο καυσίμου πριν από μακροχρόνια αποθήκευση. Τηρείτε την τοπική νομοθεσία σχετικά με την περιοχή απόρριψης

• Καθαρίζετε το προϊόν πριν από μακροχρόνια αποθήκευση.

• Αφαιρέστε το καλώδιο του μπουζί πριν να τοποθετήσετε το προϊόν στην περιοχή αποθήκευσης, για να βεβαιωθείτε ότι ο κινητήρας δεν θα εκκινηθεί

Οδηγίες ασφαλείας για τη συντήρηση

• Εάν δεν μπορείτε να ρυθμίσετε τις στροφές ανά λεπτό ρελαντί για να σταματήσει το παρελκόμενο κοπής, απευθυνθείτε στο κέντρο σέρβις. Μην χρησιμοποιείτε το προϊόν μέχρι να ρυθμιστεί σωστά ή να επισκευαστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε το κεφάλαιο που αφορά την ασφάλεια πριν από τη συναρμολόγηση του προϊόντος. Για να τοποθετήσετε τη χειρολαβή

1. Προσαρτήστε τη χειρολαβή στο μπράτσο

προσαρμογής όπως φαίνεται στην εικόνα. (Εικ. 32 )

2. Συνδέστε το καλώδιο στον άξονα με τα κολάρα.

Τοποθέτηση του προστατευτικού

• Τοποθετήστε το προστατευτικό κάλυμμα στον άξονα όπως φαίνεται στην εικόνα. (Εικ. 33 ) Τοποθέτηση του προστατευτικού του παρελκόμενου κοπής για την κεφαλή χορτοκοπτικού και τη λεπίδα χόρτου

• Τοποθετήστε το προστατευτικό του παρελκομένου κοπής στον άξονα όπως φαίνεται στην εικόνα. (Εικ. 34 ) Τοποθέτηση του προστατευτικού του παρελκόμενου κοπής για την πριονωτή

• Τοποθετήστε το προστατευτικό του παρελκομένου κοπής στον άξονα όπως φαίνεται στην εικόνα. (Εικ. 35 ) Τοποθέτηση της κεφαλής χορτοκοπτικού

1. Τοποθετήστε τον δίσκο μετάδοσης στον άξονα

2. Περιστρέψτε τον άξονα εξαγωγής μέχρι μία από τις

οπές του δίσκου μετάδοσης να ευθυγραμμιστεί με τη σχετική οπή στο περίβλημα γραναζιών.

3. Τοποθετήστε το εξαγωνικό κλειδί στην οπή για να

ασφαλίσετε τον άξονα.

4. Περιστρέψτε την κεφαλή του χορτοκοπτικού πάνω

στον άξονα. (Εικ. 36 ) Τοποθέτηση της λεπίδας χόρτου

1. Τοποθετήστε τον δίσκο μετάδοσης στον άξονα

2. Περιστρέψτε τον άξονα εξαγωγής μέχρι μία από τις

οπές του δίσκου μετάδοσης να ευθυγραμμιστεί με τη σχετική οπή στο περίβλημα γραναζιών.

3. Τοποθετήστε το εξαγωνικό κλειδί στην οπή για να

ασφαλίσετε τον άξονα.

4. Τοποθετήστε τη λεπίδα στον άξονα.

5. Τοποθετήστε τη φλάντζα στήριξης, τη ροδέλα και το

παξιμάδι στον άξονα εξόδου.

6. Σφίξτε καλά το παξιμάδι με το πολύγωνο κλειδί.

7. Τοποθετήστε τον πείρο συγκράτησης στο παξιμάδι.

(Εικ. 37 ) Τοποθέτηση της πριονωτής λεπίδας

1. Τοποθετήστε τον δίσκο μετάδοσης στον άξονα

2. Περιστρέψτε τον άξονα εξαγωγής μέχρι μία από τις

οπές του δίσκου μετάδοσης να ευθυγραμμιστεί με τη σχετική οπή στο περίβλημα γραναζιών.

3. Τοποθετήστε το εξαγωνικό κλειδί στην οπή για να

ασφαλίσετε τον άξονα.

4. Τοποθετήστε τη λεπίδα στον άξονα. Βεβαιωθείτε ότι

τα κοπτικά στοιχεία είναι στραμμένα προς τη σωστή κατεύθυνση.

5. Τοποθετήστε τη φλάντζα στήριξης, τη ροδέλα και το

παξιμάδι στον άξονα εξόδου.

6. Σφίξτε καλά το παξιμάδι με το πολύγωνο κλειδί.

7. Τοποθετήστε τον πείρο συγκράτησης στο παξιμάδι.

(Εικ. 38 ) Για να ρυθμίσετε την εξάρτυση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το προϊόν πρέπει πάντα να είναι αγκιστρωμένο με ασφάλεια στην εξάρτυση. Ποτέ μην χρησιμοποιείτε εξάρτυση με ελαττωματική διάταξη γρήγορης αποσύνδεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν πρέπει να απελευθερωθείτε από το προϊόν και την εξάρτυση σε περίπτωση έκτακτης ανάγκης, χρησιμοποιήστε τη λειτουργία απασφάλισης της εξάρτυσης. (Εικ. 39 )

1. Φορέστε την εξάρτυση.

2. Ρυθμίστε την εξάρτυση για να επιτύχετε την καλύτερη

3. Ρυθμίστε τους πλευρικούς ιμάντες μέχρι το βάρος να

κατανεμηθεί ισοδύναμα τους ώμους σας.(Εικ. 40 )

4. Ρυθμίστε την εξάρτυση μέχρι παρελκόμενο κοπής να

γίνει παράλληλο προς το έδαφος.

5. Αφήστε το παρελκόμενο κοπής να ακουμπήσει

ελαφρώς στο έδαφος. Στη συνέχεια, προσαρμόστε τον σφιγκτήρα της εξάρτυσης για να ισορροπήσετε σωστά το προϊόν. Περιεχόμενα Εάν χρησιμοποιείτε λεπίδα χόρτου, θα πρέπει να ισορροπεί σε απόσταση περίπου 10 εκ. (4

462 - 002 - 07.02.2018 159ίντσες) πάνω από το έδαφος, ώστε να μην χτυπά σε

πέτρες κ.ο.κ. Για τη στερέωση του προστατευτικού

1. Στερεώστε το προστατευτικό μεταφοράς στη λεπίδα,

όπως φαίνεται στην εικόνα.(Εικ. 41 )

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Για να χρησιμοποιήσετε καύσιμο ΠΡΟΣΟΧΗ: Αυτό το προϊόν έχει ένα δίχρονο κινητήρα. Χρησιμοποιήστε ένα μείγμα βενζίνης και λάδι δίχρονου κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείτε τη σωστή ποσότητα λαδιού στο μείγμα. Τυχόν εσφαλμένη αναλογία βενζίνης και λαδιού μπορεί να προκαλέσει ζημιά στον κινητήρα.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με συγκέντρωση αιθανόλης πάνω από 10% (E10). Μπορεί να προκληθεί ζημιά στο

• Χρησιμοποιήστε πάντα καινούργια αμόλυβδη βενζίνη με ελάχιστο αριθμό οκτανίων 90 RON (87 AKI) και με συγκέντρωση αιθανόλης κάτω από 10% (E10).

• Χρησιμοποιήστε βενζίνη με υψηλότερο αριθμό οκτανίων εάν χρησιμοποιείτε συχνά το προϊόν συνεχώς σε υψηλές στροφές ανά λεπτό (σ.α.λ) του

Λάδι δίχρονου κινητήρα

• Χρησιμοποιήστε μόνο υψηλής ποιότητας λάδι δίχρονου κινητήρα. Χρησιμοποιήστε μόνο λάδι αερόψυκτου κινητήρα.

• Μην χρησιμοποιείτε άλλους τύπους λαδιού.

• Αναλογία μίγματος 50:1 (2%) Βενζίνη, λίτρα Λάδι για δίχρονους κινητήρες, λίτρα 5 0,10 10 0,20 15 0,30 Βενζίνη, λίτρα Λάδι για δίχρονους κινητήρες, λίτρα 20 0,40 Για να δημιουργήσετε το μείγμα καυσίμου Περιεχόμενα Χρησιμοποιήστε πάντα ένα καθαρό δοχείο καυσίμου όταν αναμιγνύετε το καύσιμο. Περιεχόμενα Μην δημιουργείτε ποσότητα μείγματος καυσίμου για περισσότερες από 30 ημέρες.

1. Προσθέστε το μισό της ποσότητας βενζίνης.

2. Προσθέστε ολόκληρη την ποσότητα λαδιού.

3. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

4. Προσθέστε την υπόλοιπη ποσότητα βενζίνης.

5. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

6. Γεμίστε το ντεπόζιτο καυσίμου.

Για να προσθέσετε καύσιμο

• Χρησιμοποιήστε πάντοτε δοχείο καυσίμου με βαλβίδα προστασίας από διαρροές.

• Εάν υπάρχει καύσιμο στο δοχείο, αφαιρέστε το ανεπιθύμητο καύσιμο και αφήστε το δοχείο να

• Βεβαιωθείτε ότι η περιοχή κοντά στην τάπα του ντεπόζιτου καυσίμου είναι καθαρή.

• Ανακινήστε καλά το δοχείο καυσίμου πριν προσθέσετε το μείγμα καυσίμου στο ντεπόζιτο

Για εκκίνηση και σταμάτημα Έλεγχος του προϊόντος πριν από την εκκίνηση

1. Ελέγξτε το προϊόν για εξαρτήματα που λείπουν,

έχουν υποστεί ζημιά, έχουν χαλαρώσει ή φθαρεί.

2. Ελέγξτε τα παξιμάδια, τις βίδες και τα μπουλόνια.

3. Ελέγξτε τις λεπίδες.

4. Ελέγξτε το φίλτρο αέρα.

5. Ελέγξτε την ασφάλεια της σκανδάλης του γκαζιού και

το χειριστήριο γκαζιού.

6. Ελέγξτε το διακόπτη τερματισμού.

7. Ελέγξτε το προϊόν για διαρροές καυσίμου.

462 - 002 - 07.02.2018Για εκκίνηση με κρύο κινητήρα

1. Θέστε τον διακόπτη τερματισμού λειτουργίας στη

2. Πατήστε το κουμπί εκκίνησης γκαζιού.

3. Πατήστε τη χειροκίνητη αντλία καυσίμου (πουάρ) 10

φορές. Το δοχείο δεν πρέπει να γεμίσει εντελώς.(Εικ. 42 )

4. Θέστε το χειριστήριο τσοκ στη θέση του τσοκ.(Εικ.

5. Κρατήστε το σώμα του μηχανήματος στο έδαφος με

το αριστερό σας χέρι. Τραβήξτε αργά το καλώδιο προς τα έξω με το δεξί σας χέρι μέχρι να αισθανθείτε κάποια αντίσταση. Τραβήξτε το καλώδιο γρήγορα και δυνατά. Επαναλάβετε μέχρι ο κινητήρας να τεθεί σε λειτουργία.(Εικ. 44 ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιήστε τη λαβή του συστήματος εκκίνησης. Μην συστρέφετε ποτέ το σχοινί της τροχαλίας του συστήματος εκκίνησης γύρω από το

ΠΡΟΣΟΧΗ: Μην τραβάτε το σχοινί της τροχαλίας του συστήματος εκκίνησης εντελώς προς τα έξω. Μην αφήνετε τη λαβή του συστήματος εκκίνησης όταν το καλώδιο εκταθεί πλήρως.

6. Επαναφέρετε το χειριστήριο τσοκ στη θέση

7. Αφήστε τον κινητήρα να λειτουργήσει για 10

8. Τραβήξτε τη σκανδάλη γκαζιού ελαφρά για να

λειτουργήσει σε χαμηλή ταχύτητα για 60 δευτερόλεπτα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε το κάλυμμα. Η επαφή με το σιλανσιέ μπορεί να προκαλέσει εγκαύματα στο δέρμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε το κάλυμμα. Αν το μπουζί έχει υποστεί ζημιά, η επαφή μπορεί να προκαλέσει ηλεκτροπληξία. Να μην χρησιμοποιείτε μηχανήματα με κατεστραμμένο καπάκι

(Εικ. 45 ) Για εκκίνηση με ζεστό κινητήρα

1. Θέστε τον διακόπτη τερματισμού λειτουργίας στη

2. Πατήστε τη χειροκίνητη αντλία καυσίμου (πουάρ) 10

φορές. Το δοχείο δεν πρέπει να γεμίσει εντελώς.(Εικ. 46 )

3. Επαναφέρετε το χειριστήριο τσοκ στη θέση

4. Τραβήξτε το καλώδιο γρήγορα και δυνατά.

Επαναλάβετε μέχρι ο κινητήρας να τεθεί σε λειτουργία. Για να διακόψετε τη λειτουργία

• Απενεργοποιήστε την ανάφλεξη για να διακόψετε τη λειτουργία του κινητήρα.(Εικ. 47 ) Για λειτουργία του χορτοκοπτικού ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι επιβραδύνετε τον κινητήρα στις στροφές ανά λεπτό ρελαντί μετά από κάθε εργασία. Σε περίπτωση μεγάλου διαστήματος με τέρμα το γκάζι χωρίς φορτίο στον κινητήρα, μπορεί να προκληθεί ζημιά στον κινητήρα. Περιεχόμενα Καθαρίστε το κάλυμμα της κεφαλής χορτοκοπτικού κατά την προσάρτηση καινούργιας μεσινέζας χορτοκοπτικού, για να αποφύγετε κραδασμούς. Ελέγξτε τα υπόλοιπα μέρη της κεφαλής χορτοκοπτικού και καθαρίστε τα, εάν είναι απαραίτητο. Γενικές οδηγίες εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να είστε προσεκτικοί όταν κόβετε ένα δέντρο που βρίσκεται υπό μηχανική τάση. Μπορεί να εκτοξευτεί στην κανονική του θέση πριν ή μετά την κοπή, να χτυπήσει εσάς ή το προϊόν και να προκαλέσει τραυματισμό.

• Δημιουργήστε ελεύθερο χώρο στο ένα άκρο του χώρου εργασίας και να ξεκινήστε την εργασία από

• Μετακινηθείτε σε κανονικό μοτίβο κατά μήκος του χώρου εργασίας.(Εικ. 48 )

• Μετακινήστε το προϊόν εντελώς προς τα αριστερά και προς τα δεξιά, για να καλύψετε πλάτος 4–5 m σε κάθε στροφή.

• Καλύψτε μήκος 75 m πριν γυρίσετε και μετακινηθείτε προς τα πίσω. Μεταφέρετε μαζί σας το δοχείο καυσίμου καθώς συνεχίζετε.

• Μετακινηθείτε προς μια κατεύθυνση στην οποία διασχίζετε μόνο τα απαραίτητα χαντάκια και εμπόδια.

• Μετακινηθείτε προς μια κατεύθυνση στην οποία ο άνεμος έχει ως αποτέλεσμα η κομμένη βλάστηση να πέφτει στην περιοχή που έχετε καλύψει.(Εικ. 49 )

• Μετακινηθείτε κατά μήκος πρανών και όχι προς τα επάνω και προς τα κάτω. Για τον καθαρισμό δασών με πριονωτή λεπίδα

1. Ο κίνδυνος ώσης της λεπίδας αυξάνεται όσο

αυξάνεται και το μέγεθος του κορμού. Επομένως, να αποφεύγετε την κοπή με την περιοχή της λεπίδας μεταξύ των θέσεων ρολογιού 12 και 3.(Εικ. 50 )

2. Για να εκτελέσετε κοπή προς τα αριστερά, πιέστε το

κάτω μέρος του δέντρου προς τα δεξιά. Γείρετε τη λεπίδα και τοποθετήστε τη διαγώνια κάτω προς τα

462 - 002 - 07.02.2018

161δεξιά με σταθερή δύναμη. Ταυτόχρονα, πιέστε τον κορμό με τον προφυλακτήρα της λεπίδας. Κόψτε με την περιοχή της λεπίδας μεταξύ των θέσεων ρολογιού 3 και 5. Ανοίξτε τέρμα το γκάζι πριν συνεχίσετε με τη λεπίδα. (Εικ. 51 )

3. Για να εκτελέσετε κοπή προς τα δεξιά, πιέστε το κάτω

μέρος του δέντρου προς τα αριστερά. Γείρετε τη λεπίδα και τοποθετήστε τη διαγώνια πάνω προς τα δεξιά. Κόψτε με την περιοχή της λεπίδας μεταξύ των θέσεων ρολογιού 3 και 5, ώστε οι κατευθύνσεις περιστροφής της λεπίδας να σπρώχνουν το κάτω μέρος του δέντρου προς τα αριστερά.(Εικ. 52 )

4. Για να κόψετε ένα δέντρο προς τα εμπρός, θα πρέπει

να τραβήξετε το κάτω μέρος του δέντρου προς τα πίσω. Τραβήξτε τη λεπίδα προς τα πίσω με γρήγορες και σταθερές κινήσεις. (Εικ. 53 )

5. Οι κορμοί μεγάλου μεγέθους πρέπει να κόβονται και

από τις δύο πλευρές. Αρχικά ορίστε προς ποια κατεύθυνση θα πέσει ο κορμός. Εκτελέστε την πρώτη κοπή στην πλευρά ρίψης. Στη συνέχεια, ολοκληρώστε την κοπή του κορμού από την άλλη πλευρά. Ρυθμίστε την πίεση κοπής ώστε να ταιριάζει με το μέγεθος του κορμού και τη σκληρότητα του ξύλου. Οι κορμοί μικρού μεγέθους απαιτούν περισσότερη πίεση, ενώ οι κορμοί μεγάλου μεγέθους απαιτούν λιγότερη πίεση. (Εικ. 54 )(Εικ. 55 )

6. Αν οι κορμοί είναι πολύ πυκνοί, ρυθμίστε ανάλογα σε

7. Σε περίπτωση εμπλοκής της λεπίδας σε κάποιον

κορμό, μην απελευθερώνετε ποτέ το μηχάνημα με απότομες κινήσεις. Αν το κάνετε αυτό, η λεπίδα, η γωνιακή κίνηση, ο άξονας ή η χειρολαβή ενδέχεται να υποστούν ζημιά. Απελευθερώστε τις χειρολαβές, κρατήστε τον άξονα με τα δυο σας χέρια και τραβήξτε ελαφρά το μηχάνημα προς τα έξω. Κοπή θάμνων με πριονωτή λεπίδα Για να εκτελέσετε κοπή προς τα αριστερά, πιέστε το κάτω μέρος του δέντρου προς τα δεξιά.

• Κόψτε τα λεπτά δέντρα και τους θάμνους.

• Μετακινήστε το προϊόν από τη μια πλευρά στην

• Κόψτε πολλά δέντρα με μία κίνηση.

• Για ομάδες λεπτών δέντρων:(Εικ. 56 ) a) Κόψτε τα εξωτερικά δέντρα σε υψηλό σημείο. b) Κόψτε τα εξωτερικά δέντρα στο σωστό ύψος. c) Κόψτε από το κέντρο. Αν δεν μπορείτε να έχετε πρόσβαση στο κέντρο, κόψτε τα εξωτερικά δέντρα σε υψηλό σημείο και αφήστε τα να πέσουν. Έτσι μειώνεται ο κίνδυνος μπλοκαρίσματος της πριονωτής λεπίδας. Για να καθαρίσετε το γρασίδι με λεπίδα χόρτου

1. Οι λεπίδες και τα κοπτικά εργαλεία χόρτου δεν

πρέπει να χρησιμοποιούνται ποτέ σε ξυλώδη

2. Η λεπίδα χόρτου χρησιμοποιείται για όλους τους

τύπους ψηλού ή πυκνού χόρτου.

3. Το γρασίδι κόβεται με πλευρικές, παλινδρομικές

κινήσεις. Η κίνηση από δεξιά προς τα αριστερά είναι η διαδρομή καθαρισμού και η κίνηση από τα αριστερά προς τα δεξιά είναι η διαδρομή επαναφοράς. Αφήστε την αριστερή πλευρά της λεπίδας (μεταξύ των θέσεων ρολογιού 8 και 12) να

4. Εάν η λεπίδα έχει κλίση προς τα αριστερά κατά τον

καθαρισμό του γρασιδιού, το γρασίδι θα συγκεντρώνεται σε μια γραμμή και αυτό διευκολύνει τη συλλογή του, π.χ. με τσουγκράνα.

5. Προσπαθήστε να εργάζεστε ρυθμικά. Σταθείτε

σταθερά με ανοικτά τα πόδια. Μετακινηθείτε προς τα εμπρός μετά τη διαδρομή επαναφοράς και σταθείτε ξανά σταθερά.

6. Αφήστε το δοχείο στήριξης να ακουμπήσει ελαφρώς

στο έδαφος. Αυτό γίνεται για να προστατευτεί η λεπίδα από χτύπημα στο έδαφος.

7. Για να μειώστε τον κίνδυνο τυλίγματος υλικών γύρω

από τη λεπίδα, πρέπει πάντα να εργάζεστε με τέρμα το γκάζι και να αποφεύγετε το ήδη κομμένο υλικό κατά τη διαδρομή επαναφοράς.

8. Σβήστε τον κινητήρα, αποσυνδέστε την εξάρτυση και

τοποθετήστε το μηχάνημα στο έδαφος πριν αρχίσετε να συλλέγετε το κομμένο υλικό. Για ξάκρισμα του γρασιδιού

1. Κρατήστε την κεφαλή χορτοκοπτικού ακριβώς πάνω

από το έδαφος, υπό γωνία.(Εικ. 57 ) Μην πιέζετε τη μεσινέζα χορτοκοπτικού στο γρασίδι.

2. Μειώστε το μήκος της μεσινέζας χορτοκοπτικού από

10-12 cm (4-4,75 in) και μειώστε τις στροφές ανά λεπτό (σ.α.λ) του κινητήρα, για να μειώσετε τον κίνδυνο πρόκλησης ζημιάς στα φυτά.

3. Όταν κόβετε γρασίδι κοντά σε αντικείμενα, πρέπει να

ρυθμίζετε το γκάζι στο 80%.(Εικ. 58 ) Για κοπή του γρασιδιού

1. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού είναι

παράλληλη προς το έδαφος κατά τη διάρκεια της κοπής.(Εικ. 59 )

2. Μην πιέζετε την κεφαλή χορτοκοπτικού στο έδαφος.

Μπορεί να προκληθεί ζημιά στο έδαφος και το

3. Μην αφήνετε την κεφαλή χορτοκοπτικού να έρχεται

συνεχώς σε επαφή με το έδαφος, καθώς μπορεί να προκληθεί ζημιά σε αυτήν.

4. Ρυθμίστε τέρμα το γκάζι όταν μετακινείτε το προϊόν

από τη μία πλευρά στην άλλη για να κόψετε το γρασίδι. (Εικ. 60 ) Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού βρίσκεται παράλληλα με το έδαφος.

462 - 002 - 07.02.2018Για τον καθαρισμό του χόρτου

Η ροή αέρα από την περιστρεφόμενη μεσινέζα χορτοκοπτικού μπορεί να χρησιμοποιηθεί για να αφαιρείτε τα κομμένα χόρτα από μια περιοχή.

1. Κρατήστε την κεφαλή και τη μεσινέζα του

χορτοκοπτικού παράλληλα και πάνω από το έδαφος.

2. Ανοίξτε τέρμα το γκάζι.

3. Μετακινήστε την κεφαλή του χορτοκοπτικού από τη

μία πλευρά στην άλλη και καθαρίστε το χόρτο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να καθαρίζετε το κάλυμμα της κεφαλής χορτοκοπτικού κάθε φορά που συναρμολογείτε τη νέα μεσινέζα χορτοκοπτικού, ώστε να αποφύγετε τυχόν ανισορροπία και κραδασμούς στις λαβές. Επίσης, να ελέγχετε και τα άλλα τμήματα της κεφαλής χορτοκοπτικού και να την καθαρίζετε, εάν είναι απαραίτητο. Για να αντικαταστήσετε τη μεσινέζα του χορτοκοπτικού (Εικ. 61 ) (Εικ. 62 ) (Εικ. 63 ) (Εικ. 64 ) (Εικ. 65 ) (Εικ. 66 ) (Εικ. 67 ) (Εικ. 68 )

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια προτού εκτελέσετε εργασίες καθαρισμού, επισκευής ή συντήρησης στο προϊόν. Πρόγραμμα συντήρησης Βεβαιωθείτε ότι μπορείτε να τηρείτε το πρόγραμμα συντήρησης. Τα διαστήματα υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα είναι διαφορετικά εάν δεν χρησιμοποιείτε το προϊόν καθημερινά. Εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται στο παρόν εγχειρίδιο. Απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις σχετικά με τις υπόλοιπες εργασίες συντήρησης που δεν αναφέρονται στο παρόν εγχειρίδιο. Καθημερινή συντήρηση

• Καθαρίστε τις εξωτερικές επιφάνειες.

• Καθαρίστε το φίλτρο αέρα. Αντικαταστήστε, αν χρειάζεται.

• Ελέγξτε την εξάρτυση.

• Ελέγξτε την ασφάλεια της σκανδάλης γκαζιού και τη λειτουργία γκαζιού.

• Ελέγξτε τη λαβή και τη χειρολαβή.

• Ελέγξτε το διακόπτη τερματισμού.

• Ελέγξτε τους προφυλακτήρες.

• Ελέγξτε ότι η λεπίδα έχει κεντραριστεί, ακονιστεί σωστά και δεν έχει υποστεί ζημιά.

• Ελέγξτε την κεφαλή του χορτοκοπτικού.

• Εξετάστε τις στροφές ανά λεπτό ρελαντί.

• Ελέγξτε το ασφαλιστικό παξιμάδι.

• Ελέγξτε για διαρροές καυσίμου.

• Εξετάστε το προστατευτικό μεταφοράς. Εβδομαδιαία συντήρηση

• Εξετάστε τη λαβή του κορδονιού της μίζας και το κορδόνι της μίζας.

• Ελέγξτε το γράσο στο κωνικό γρανάζι.

• Καθαρίστε το εξωτερικό μέρος του καρμπυρατέρ και τις γειτονικές περιοχές.

• Καθαρίστε το εξωτερικό του μπουζί. Αφαιρέστε το και ελέγξτε το διάκενο ηλεκτροδίου. Ρυθμίστε το διάκενο ή αντικαταστήστε το μπουζί. Ελέγξτε ότι το μπουζί έχει τοποθετηθεί με αντιπαρασιτικό. Μηνιαία συντήρηση

• Καθαρίστε το σύστημα ψύξης.

• Εξετάστε το φίλτρο καυσίμου.

• Εξετάστε το σωλήνα καυσίμου για ζημιές.

• Εξετάστε όλα τα καλώδια και τις συνδέσεις.

• Εξετάστε το φίλτρο καυσίμου. Για να ρυθμίσετε το καρμπυρατέρ Οι βασικές ρυθμίσεις του καρμπυρατέρ γίνονται κατά τη διάρκεια των δοκιμών στο εργοστάσιο. Η ρύθμιση πρέπει να εκτελείται από εκπαιδευμένο τεχνικό. Για τον έλεγχο της εξάτμισης (σιγαστήρα) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να μην χρησιμοποιείτε προϊόντα με ελαττωματική εξάτμιση (σιγαστήρα). Να αντικαθιστάτε πάντα τις ελαττωματικές εξατμίσεις (σιγαστήρες). ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι εξατμίσεις (σιγαστήρες) με καταλυτικό μετατροπέα υπερθερμαίνονται κατά τη διάρκεια λειτουργίας τους. Κίνδυνος εγκαύματος ή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εξάτμιση (σιγαστήρας) μειώνει το επίπεδο θορύβου και απομακρύνει τα καυσαέρια της εξάτμισης από τον χειριστή. Τα καυσαέρια της

462 - 002 - 07.02.2018 163εξάτμισης είναι καυτά και μπορεί να

περιέχουν σπινθήρες. Κίνδυνος πυρκαγιάς. ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των σπινθήρων υποστεί ζημιά, πρέπει να αντικατασταθεί. Να μην χρησιμοποιείτε ένα προϊόν αν η σίτα συγκράτησης των σπινθήρων που βρίσκεται στην εξάτμιση (σιγαστήρας) λείπει ή είναι ελαττωματική. ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των σπινθήρων έχει μπλοκάρει, το προϊόν θα υπερθερμανθεί. Αυτό θα προκαλέσει ζημιά στον κύλινδρο και στο έμβολο.

1. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) δεν έχει

2. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) έχει

προσαρτηθεί σωστά στη προϊόν.

3. Ορισμένες εξατμίσεις έχουν ειδική σίτα συγκράτησης

των σπινθήρων. Αν το προϊόν που διαθέτετε έχει αυτόν τον τύπο εξάτμισης (σιγαστήρα), να καθαρίζετε τη σίτα συγκράτησης των σπινθήρων τουλάχιστον μία φορά την εβδομάδα. Χρησιμοποιήστε συρματόβουρτσα.(Εικ. 69 ) Για τον καθαρισμό/τη συντήρηση του συστήματος ψύξης Αυτό το προϊόν διαθέτει σύστημα ψύξης. Τυχόν βρώμικο ή φραγμένο σύστημα ψύξης μπορεί να οδηγήσει σε υπερθέρμανση του προϊόντος, η οποία μπορεί να προκαλέσει ζημιά στο έμβολο και στον κύλινδρο. Να ελέγχετε και να καθαρίζετε το σύστημα ψύξης με μια βούρτσα μία φορά την εβδομάδα ή συχνότερα σε απαιτητικές συνθήκες. Το σύστημα ψύξης αποτελείται από πτερύγια φτερωτής (ανεμιστήρα) ψύξης στον κύλινδρο (1) και στην εισαγωγή αέρα (2). (Εικ. 70 ) Για να καθαρίσετε το φίλτρο αέρα

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το

φίλτρο αέρα.(Εικ. 71 )

2. Καθαρίστε το φίλτρο αέρα με ζεστό σαπουνόνερο.

Βεβαιωθείτε ότι το φίλτρο αέρα είναι στεγνό πριν να το εγκαταστήσετε.

3. Αντικαταστήστε το φίλτρο αέρα εάν είναι πολύ

βρόμικο για να καθαριστεί πλήρως. Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά.

4. Εάν το προϊόν σας διαθέτει αφρώδες φίλτρο αέρα,

εφαρμόστε λάδι φίλτρου αέρα. Εφαρμόστε λάδι φίλτρου αέρα μόνο σε αφρώδες φίλτρο. Μην εφαρμόζετε λάδι σε φίλτρο κετσέ. Φίλτρο καυσίμου Όταν εξαντλούνται τα καύσιμα του κινητήρα, ελέγξτε το καπάκι του ντεπόζιτου καυσίμου και το φίλτρο καυσίμων για τυχόν φραγές. (Εικ. 72 ) Για να προσθέσετε γράσο στο κωνικό

Βεβαιωθείτε ότι το κωνικό γρανάζι είναι γεμάτο κατά 3/4 με γράσο κωνικού γραναζιού. (Εικ. 73 ) Για να εξετάσετε το μπουζί ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε

• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες: a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ στη σελίδα 165

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Για το ακόνισμα της πριονωτής λεπίδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διακόψτε τη λειτουργία του κινητήρα. Χρησιμοποιείτε προστατευτικά

• Για να ακονίσετε τη λεπίδα σωστά, ανατρέξτε στις οδηγίες που συνοδεύουν τη λεπίδα.

• Βεβαιωθείτε ότι το προϊόν και η λεπίδα στηρίζονται επαρκώς κατά το ακόνισμα.(Εικ. 75 )

• Χρησιμοποιήστε μια στρογγυλή λίμα 5,5 mm (7/32 in) με βάση.(Εικ. 76 )

• Κρατήστε τη λίμα σε γωνία 15°.

• Ακονίστε ένα δόντι της πριονωτής λεπίδας προς τα δεξιά και το επόμενο δόντι προς τα αριστερά, βλ. εικόνα.(Εικ. 77 ) Περιεχόμενα Ακονίστε τα άκρα των δοντιών με μια πλακέ λίμα, αν η λεπίδα είναι φθαρμένη σε μεγάλο βαθμό. Συνεχίστε να ακονίζετε με μια στρογγυλή

164 462 - 002 - 07.02.2018• Ακονίστε ομοιόμορφα όλα τα άκρα, για ισορροπημένη λεπίδα.

• Ρυθμίστε τη λεπίδα σε 1 mm (0,04 in) με το συνιστώμενο εργαλείο ρύθμισης. Ανατρέξτε στις οδηγίες που συνοδεύουν τη λεπίδα.(Εικ. 78 ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απορρίπτετε πάντα τις κατεστραμμένες λεπίδες. Μην προσπαθήσετε να ισιώσετε μια λεπίδα που έχει στραβώσει ή συστραφεί και μην την χρησιμοποιήσετε ξανά. Ακόνισμα κοπτικών εργαλείων και λεπίδων χόρτου

1. Ακονίστε τα κοπτικά εργαλεία και τις λεπίδες χόρτου

με μια μονοκόμματη πλακέ λίμα.

2. Ακονίστε ισοδύναμα όλες τις άκρες των κοπτικών

εργαλείων και των λεπίδων, ώστε να διατηρηθεί η ισορροπία.(Εικ. 79 ) ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Να διατηρείτε τον εξοπλισμό ασφαλή κατά τη μεταφορά, ώστε να αποφύγετε ζημιές και ατυχήματα.

• Να διατηρείτε το προϊόν και τον εξοπλισμό σε μια περιοχή στεγνή και ανθεκτική στο ψύχος.

• Καθαρίστε το προϊόν.

• Αντικαταστήστε ή επισκευάστε τα εξαρτήματα που έχουν υποστεί ζημιά.

• Χρησιμοποιήστε για το προϊόν το σωστό προστατευτικό κάλυμμα που δεν συγκρατεί την

• Να διατηρείτε το προϊόν καλά ασφαλισμένο κατά τη

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ μονάδα B43BT Προδιαγραφές κινητήρα Κυβισμός κυλίνδρου cm

Εσωτερική διάμετρος κυλίνδρου mm 40,0 Διαδρομή mm 34,0 Στροφές ανά λεπτό ρελαντί σ.α.λ. 2700 - 3300 Μέγιστη ταχύτητα σ.α.λ. 10000 Ταχύτητα του άξονα εξαγωγής σ.α.λ. 7000 Μέγιστη ισχύς κινητήρα kW/rpm 1,25/7000 Μπουζί QCJ-8Y Διάκενο ηλεκτροδίου mm 0,65 Χωρητικότητα ντεπόζιτου καυσίμου λίτρο 0,8 Δεδομένα θορύβου και κραδασμών Ισοδύναμη στάθμη κραδασμών (ahv, eq), εξοπλισμένο με λεπίδα χόρτου, αριστερά/δεξιά λαβή - βλ. σημείωση 1 m/s

4,6/4,3 Ισοδύναμη στάθμη κραδασμών (ahv, eq) εξοπλισμένο με κεφαλή χορτοκοπτικού, αριστερά/δεξιά χειρολαβή - βλ. σημείωση 1 m/s

4,2/4,5 Ισοδύναμη στάθμη κραδασμών (ahv, eq), εξοπλισμένο με πριονωτή λεπίδα, αριστερά/ δεξιά λαβή - βλ. σημείωση 1 m/s

462 - 002 - 07.02.2018 165Στάθμη ηχητικής ισχύος, εγγυημένη (L

σημείωση 2 dB(A) 118 Στάθμη ηχητικής ισχύος, μετρούμενη - βλ. σημείωση 2 dB(A) 110 Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, εξοπλισμένο με λεπίδα χόρτου - βλ. Σημείωση 3 dB(A) 96,7 Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, εξοπλισμένο με κεφαλή χορτοκοπτικού - βλ. Σημείωση 3 dB(A) 95,4 Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, εξοπλισμένο με πριονωτή λεπίδα - βλ. σημείωση

dB(A) 96,1 Διαστάσεις προϊόντος Βάρος (χωρίς εξοπλισμό κοπής) kg 7,7 Σημείωση 1: Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,5 m/s

Σημείωση 2: Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (L

), σε συμμόρφωση με την Οδηγία 2000/14/EΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το μηχάνημα έχει μετρηθεί με το αυθεντικό παρελκόμενο κοπής, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της μέτρησης και τις αποκλίσεις μεταξύ των διαφορετικών μηχανημάτων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ. Σημείωση 3: Τα καταγεγραμμένα στοιχεία για την αντίστοιχη στάθμη ηχητικής πίεσης για το μηχάνημα έχουν μια τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 3 dB (A).

B43BT Εγκεκριμένα αξεσουάρ Τύπος Προστατευτικό παρελκομένου κοπής Κεντρική οπή σε λεπίδες/κοπτικά εργαλεία, Ø 25,4 mm Σπείρωμα άξονα εξαγωγής M12 Λεπίδα/κοπτικό εργαλείο χόρτου Λεπίδα χόρτου 255-3 (Ø 255 3

580 30 50-01 Πριονωτή λεπίδα Πριονωτή λεπίδα 255-40 (Ø 255 40
