BRUKSANVISNING B43 BT MCCULLOCH

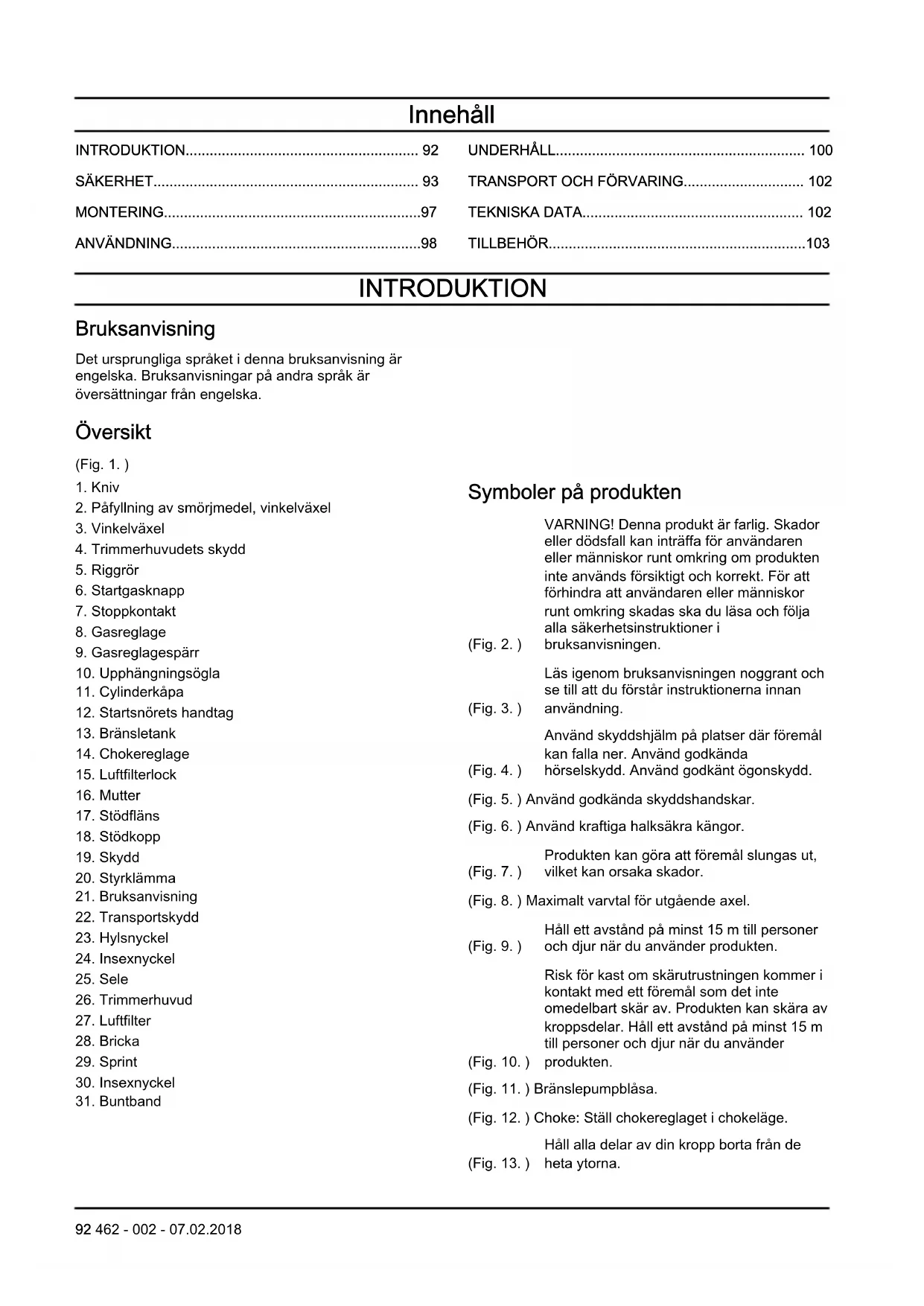

462 - 002 - 07.02.2018 91Innehåll

TEKNISKA DATA....................................................... 102 TILLBEHÖR................................................................103 INTRODUKTION Bruksanvisning Det ursprungliga språket i denna bruksanvisning är engelska. Bruksanvisningar på andra språk är översättningar från engelska. Översikt (Fig. 1. )

2. Påfyllning av smörjmedel, vinkelväxel

4. Trimmerhuvudets skydd

Symboler på produkten (Fig. 2. ) VARNING! Denna produkt är farlig. Skador eller dödsfall kan inträffa för användaren eller människor runt omkring om produkten inte används försiktigt och korrekt. För att förhindra att användaren eller människor runt omkring skadas ska du läsa och följa alla säkerhetsinstruktioner i bruksanvisningen. (Fig. 3. ) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning. (Fig. 4. ) Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 5. ) Använd godkända skyddshandskar. (Fig. 6. ) Använd kraftiga halksäkra kängor. (Fig. 7. ) Produkten kan göra att föremål slungas ut, vilket kan orsaka skador. (Fig. 8. ) Maximalt varvtal för utgående axel. (Fig. 9. ) Håll ett avstånd på minst 15 m till personer och djur när du använder produkten. (Fig. 10. ) Risk för kast om skärutrustningen kommer i kontakt med ett föremål som det inte omedelbart skär av. Produkten kan skära av kroppsdelar. Håll ett avstånd på minst 15 m till personer och djur när du använder produkten. (Fig. 11. ) Bränslepumpblåsa. (Fig. 12. ) Choke: Ställ chokereglaget i chokeläge. (Fig. 13. ) Håll alla delar av din kropp borta från de heta ytorna. 92 462 - 002 - 07.02.2018(Fig. 14. ) Emission av buller till omgivningen enligt EU:s direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten. (Fig. 15. ) Produkten överensstämmer med gällande EG-direktiv. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. SÄKERHET Säkerhetsdefinitioner Definitionerna nedan beskriver allvarlighetsgraden för varje signalord. VARNING: Personskador. OBSERVERA: Skador på produkten. Notera: Denna information gör produkten lättare att använda. Allmänna säkerhetsanvisningar

• Använd produkten på rätt sätt. Skador eller dödsfall är ett möjligt resultat av felaktig användning. Använd endast produkten för arbetsuppgifterna som finns i denna bruksanvisning. Använd inte produkten till andra uppgifter.

• Följ instruktionerna i denna bruksanvisning. Följ säkerhetssymbolerna och säkerhetsinstruktionerna. Om användaren inte följer instruktionerna och symbolerna är skador eller dödsfall ett möjligt resultat.

• Spara den här bruksanvisningen. Använd instruktionerna för att sätta ihop, använda och förvara din produkt i gott skick. Använd instruktionerna för korrekt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.

• Använd inte en skadad produkt. Följ underhållsschemat. Utför endast det underhållsarbete som du hittar instruktioner om i den här bruksanvisningen. Godkända servicecenter måste göra allt annat underhållsarbete.

• Den här bruksanvisningen kan inte inkludera alla situationer som kan uppstå när du använder produkten. Var försiktig och använd sunt förnuft. Använd inte produkten eller utför underhåll på produkten om du inte är trygg med situationen. Tala med en produktexpert, din återförsäljare, din serviceverkstad eller ett godkänt servicecenter för att få information.

• Koppla ur tändstiftskabeln innan du monterar produkten, ställer undan produkten för förvaring eller utför underhåll.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Skador eller dödsfall är ett möjligt resultat av felaktigt underhåll.

• Undvik att andas in rök från motorn. Långvarig inandning av motorns avgaser utgör en hälsorisk.

• Starta inte produkten inomhus eller nära brandfarligt material. Avgaserna är heta och kan medföra gnistor som kan orsaka brand. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• När du använder denna produkt skapar motorn ett elektromagnetiskt fält. Det elektromagnetiska fältet kan orsaka skador på medicinska implantat. Tala med din läkare och tillverkaren av eventuella medicinska implantat innan du använder produkten.

• Låt inte barn använda produkten. Låt inte personer utan kännedom om instruktionerna använda produkten.

• Se till att du alltid övervakar en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Lås in produkten på en plats där barn och obehöriga personer inte har åtkomst.

• Produkten kan skjuta ut föremål och orsaka skador. Följ säkerhetsinstruktionerna för att minska risken för personskador eller dödsfall.

• Lämna inte produkten när motorn är på.

• Användaren av produkten är ansvarig om en olycka inträffar.

462 - 002 - 07.02.2018

93• Kontrollera att delarna inte är skadade innan du använder produkten.

• Se till att du står minst 15 m från andra personer eller djur innan du använder produkten. Se till att personer i närheten vet att du kommer att använda produkten.

• Följ nationella eller lokala lagar. De kan förhindra eller minska produktens funktion under vissa förhållanden.

• Använd inte produkten om du är trött eller om du är påverkad av alkohol, droger eller läkemedel. Din syn, ditt omdöme eller kroppskontroll kan ha påverkats. Säkerhetsinstruktioner för drift

• Kontrollera att produkten är helt monterad innan du använder den.

• Innan du startar bör du flytta produkten 3 m från den plats där du fyllde på bränsletanken. Placera produkten på en plan yta. Se till att skärutrustningen inte vidrör marken eller andra föremål.

• Produkten kan orsaka att föremål skjuts ut, vilket kan orsaka skador på ögonen. Använd alltid godkänt ögonskydd när du använder produkten.

• Var försiktig, ett barn kan närma sig produkten utan din vetskap under användningen.

• Använd inte produkten om det finns personer i arbetsområdet. Stoppa produkten om en person går in i arbetsområdet.

• Se till att du alltid har kontroll över produkten.

• Använd inte produkten om du inte kan få hjälp om en olycka inträffar. Se alltid till att andra vet att du kommer att använda produkten innan du börjar använda produkten.

• Vänd dig inte om med produkten innan du kontrollerat att inga människor eller djur finns i säkerhetsområdet.

• Ta bort allt oönskat material från arbetsområdet innan du börjar. Om skärutrustningen träffar ett objekt kan objektet skjutas ut och orsaka personskada eller skador. Oönskat material kan lindas runt skärutrustningen och orsaka skador.

• Använd inte produkten i dåligt väder (dimma, regn, hård vind, risk för blixtnedslag eller andra väderförhållanden). Farliga situationer (t.ex. hala ytor) kan uppstå på grund av dåligt väder.

• Se till att du kan röra dig fritt och arbeta i en stabil position. (Fig. 16. )

• Se till att du inte kan falla när du använder produkten. Luta dig inte när du använder produkten.

• Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen. (Fig. 17. )

• Använda produkten med skärutrustningen under midjehöjd.

• Om chokereglaget är i chokeläge när motorn startar börjar skärutrustningen rotera.

• Rör inte vid vinkelväxeln när motorn stannat. Vinkelväxeln är varm efter det att motorn stannat. Heta ytor kan orsaka skador.

• Stanna motorn innan du flyttar produkten.

• Lägg inte ned produkten om motorn är på.

• Innan du tar bort oönskat material från produkten måste du stänga av motorn och vänta tills skärutrustningen stannar. Låt skärutrustningen stanna innan du avlägsnar skärmaterialet. Personlig skyddsutrustning

• Använd alltid rätt personlig skyddsutrustning när du använder produkten. Den personliga skyddsutrustningen eliminerar inte risken för skador. Den personliga skyddsutrustningen minskar skadans allvarlighetsgrad om en olycka inträffar.

• Använd alltid godkänt ögonskydd när du använder produkten.

• Använd inte produkten barfota eller med öppna skor. Använd alltid kraftiga halksäkra kängor.

• Använd tjockare långbyxor.

• Om det är nödvändigt bör du använda godkända skyddshandskar.

• Använd hjälm om det finns en risk att föremål faller ned på huvudet.

• Använd alltid godkänt hörselskydd när du använder produkten. Oljud under en längre period kan leda till bullerorsakad hörselnedsättning.

• Se till att du har första hjälpen i närheten. Säkerhetsanordningar på produkten

• Se till att du regelbundet utför underhåll på produkten.

• Produktens livslängd ökar.

• Risken för olyckor minskar. Låt en auktoriserad återförsäljare eller ett godkänt servicecenter regelbundet undersöka produkten för att göra justeringar eller reparationer.

• Använd inte en produkt med skadad skyddsutrustning. Om produkten är skadad bör du tala med ett godkänt servicecenter. Dödmansgrepp Gasreglagets låsning låser gasreglaget. (Fig. 18. ) Tryck på gasreglagets låsning (A) för att lossa gasreglaget (B). När du släpper handtaget går gasreglagets låsning och gasreglaget tillbaka till sina ursprungslägen.

1. Se till att gasreglaget (B) är låst på tomgång när du

släpper gasreglagets låsning (A).

2. Tryck på gasreglagets låsning (A) och kontrollera att

den går tillbaka till sitt ursprungliga läge när du släpper den.

3. Tryck på gasreglaget (B) och kontrollera att det går

tillbaka till sitt ursprungliga läge när du släpper det.

462 - 002 - 07.02.2018Starta motorn och ge sedan fullgas. Släpp gasreglaget

och titta om skärutrustningen stannar. Om skärutrustningen roterar med gasreglaget i tomgångsläge undersöker du tomgångsjusterskruven på förgasaren. Stoppkontakt Starta motorn. Kontrollera att motorn stängs av när stoppreglaget flyttas till stoppläget. (Fig. 19. ) Trimmerhuvudets skydd Skärutrustningens skydd förhindrar att lösa föremål skjuts ut mot användaren. Undersök om skärutrustningens skydd är skadat och byt ut det om så är fallet. Använd endast godkänt skydd för skärutrustningen. (Fig. 20. ) (Fig. 21. ) Avvibreringssystem VARNING: Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Dessa symptom kan öka vid låga temperaturer.

• Produkten har ett vibrationsdämpande system som reducerar vibrationer och underlättar manövreringen.

• Felaktigt lindad trimmerlina eller slö eller felaktig skärutrustning ökar vibrationsnivån. (Fig. 22. ) Funktion för att lossa selen VARNING: Använd inte selen om lossningsfunktionen är defekt. Kontrollera att funktionen för att lossa selen fungerar som den ska när du justerar produkten. Funktionen för att lossa selen sitter framtill på produkten. Selens remmar måste alltid vara i rätt läge. (Fig. 23. ) I en nödsituation hjälper funktionen för att lossa selen dig att på ett säkert sätt ta dig loss från produkten. Ljuddämpare

• Använd inte en motor med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. Ha en brandsläckare i närheten.

• Kontrollera regelbundet att ljuddämparen sitter fast på produkten.

• Rör inte motorn eller ljuddämparen när motorn är på. Rör inte motorn eller ljuddämparen förrän en stund efter att motorn stannat. Heta ytor kan orsaka skador.

• En varm ljuddämpare kan orsaka brand. Var försiktig om du använder produkten nära brandfarliga vätskor eller ångor.

• Rör inte ljuddämparens delar om ljuddämparen är skadad. Delarna kan innehålla vissa cancerframkallande kemikalier. (Fig. 24. ) Skärutrustning Använd rätt typ av skärutrustning och underhåll för att:

• Erhålla maximala skärprestanda.

• Öka livslängden på skärutrustningen.

• Följ anvisningarna för kontroll, underhåll och service för ljuddämparen.

• Använd endast det rekommenderade skyddet för skärutrustningen. Se Tekniska data. VARNING: Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar. Se kapitlet om Tekniska data. Se skärutrustningens anvisningar för korrekt laddning av trimmerlina och val av rätt diameter på trimmerlinan. VARNING: En felaktig skärutrustning kan öka risken för olyckor. VARNING: Stanna alltid motorn innan du arbetar med något på skärutrustningen. Denna fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och ta bort tändhatten innan du börjar med något arbete på den. Skärutrustning

• Använd sågklingan för att kapa fibrösa träslag. (Fig. 25. )

• Använd klingorna och gräsknivarna för att kapa kraftigt gräs. (Fig. 26. )

• Använd trimmerhuvudet till att trimma gräset. (Fig. 27. )

• En felaktigt filad eller skadad klinga ökar risken för olyckor. Håll klingans skärtänder väl och korrekt

462 - 002 - 07.02.2018

95skärpta. Följ instruktionerna och använd rekommenderad filmall. (Fig. 28. )

• En felaktigt inställd sågklinga ökar risken för fastlåsning och kast. Detta kan skada sågklingan. Håll korrekt skränkning på sågklingan. Följ instruktionerna och använd rekommenderat skränkverktyg. (Fig. 29. )

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. Byt ut skadad skärutrustning.

• Använd endast skärutrustning tillsammans med de rekommenderade skydden. Se TILLBEHÖR på sida

Trimmerhuvud VARNING: Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman för att förhindra skadliga vibrationer. (Fig. 30. )

• Använd endast rekommenderade trimmerhuvuden och trimmerlinor.

• Använd endast rekommenderade skärutrustningar.

• Mindre maskiner fordrar små trimmerhuvuden och vice versa.

• Trimmerlinans längd är viktig. En längre trimmertråd fordrar större motorstyrka än en kort, vid samma diameter på trimmertråden.

• Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av trimmerlinan till rätt längd.

• Blötlägg trimmerlinan i vatten ett par dagar före användning för att öka livslängden. Knivar

• Använd produkten med en godkänd klinga. Använd inte en klinga utan rätt installation av alla nödvändiga delar. Se till att installationen görs korrekt och att rätt delar används. Felaktig installation kan leda till att klingan flyger av och orsakar allvarliga skador på användaren eller människor i närheten.

• Använd skyddshandskar när du hanterar klingan eller gör underhåll.

• Använd huvudskydd när du använder en produkt med en klinga.

• Klingan kan orsaka skada när den roterar efter det att motorn har stannat eller gasreglaget släpps. Se till att klingan har slutat rotera helt innan något underhåll utförs.

• Stanna motorn innan du arbetar med skärutrustningen. Se till att skärutrustningen stannar helt. Ta bort kabeln från tändstiftet.

• Håll klingans skärtänder väl och korrekt skärpta. (Fig. 31. )

• Använd inte en skadad skärutrustning.

• Fäst transportskyddet på klingan när du transporterar eller förvarar produkten. Kast

• Ett kast är en plötslig rörelse av produkten åt sidan, framåt eller bakåt. Ett kast inträffar när gräsklingan eller sågklingan träffar ett föremål som inte kan klippas. I områden där det inte är lätt att se det material som klipps ökar risken för kast.

• När ett kast inträffar finns det en risk att produkten eller användaren rör sig ur läge. En klinga som rör sig kan träffa människor i närheten och det finns risk för personskador.

• Om en klinga är böjd, har sprickor, är trasig eller skadad ska den kasseras.

• Använd en vass klinga. Risken för kast ökar när en klinga inte är vass. Bränslesäkerhet

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka. Ta bort oönskat bränsle från produkten.

• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.

• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen använder du tvål och vatten för att ta bort bränslet.

• Starta inte motorn om du spiller olja eller bränsle på produkten eller på kroppen.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt tanklocket försiktigt, annars kan brand uppstå.

• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.

• Fyll inte på med för mycket bränsle i bränsletanken.

• Kontrollera att läckage inte kan uppstå när du flyttar produkten eller bränslebehållaren.

• Placera inte produkten eller bränslebehållaren där det finns öppen eld, gnistor eller tändlågor. Se till att det inte finns någon öppen eld i förvaringsutrymmet.

462 - 002 - 07.02.2018• Använd endast godkända behållare när du flyttar

bränslet eller ställer undan bränslet för förvaring.

• Töm bränsletanken före långtidsförvaring. Följ lokala lagar om var du kan kasta bränsle.

• Rengör produkten före långtidsförvaring.

• Ta bort tändstiftskabeln innan du ställer undan produkten för förvaring så att motorn inte oavsiktligt startar. Säkerhetsinstruktioner för underhåll

• Om du inte kan justera tomgångsvarvtalet så att skärutrustningen stannar bör du tala med ditt servicecenter. Använd inte produkten förrän den är korrekt inställd eller reparerad. MONTERING VARNING: Läs säkerhetskapitlet innan du monterar produkten. Montera handtaget

1. Fäst handtaget på fästkonsolen enligt bilden. (Fig.

Så här installerar du skyddet

• Fäst skyddet på axeln enligt bilden. (Fig. 33. ) Så här sätter du fast skärutrustningsskyddet på trimmerhuvudet och gräsklingan

• Fäst skärutrustningsskyddet på axeln enligt bilden. (Fig. 34. ) Så här fäster du skärutrustningsskyddet på sågklingan

• Fäst skärutrustningsskyddet på axeln enligt bilden. (Fig. 35. ) Så här monterar du trimmerhuvudet

1. Fäst medbringarhjulet på den utgående axeln.

2. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

3. För in skiftnyckel i hålet så att riggröret låses.

4. Vrid trimmerhuvudet på axeln. (Fig. 36. )

Så här installerar du gräsklingan

1. Fäst medbringarhjulet på den utgående axeln.

2. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

3. För in skiftnyckel i hålet så att riggröret låses.

4. Montera klingan på riggröret.

5. Fäst stödflänsen, brickan och muttern på den

6. Dra åt muttern helt och hållet med tändstiftshylsan.

7. Montera sprinten i muttern. (Fig. 37. )

Så här monterar du sågklingan

1. Fäst medbringarhjulet på den utgående axeln.

2. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

3. För in skiftnyckel i hålet så att riggröret låses.

4. Montera klingan på riggröret. Se till att knivarna har

monterats i rätt riktning.

5. Fäst stödflänsen, brickan och muttern på den

6. Dra åt muttern helt och hållet med tändstiftshylsan.

7. Montera sprinten i muttern. (Fig. 38. )

Justera selen VARNING: Produkten måste alltid hakas fast ordentligt i selen. Använd aldrig en sele med trasig snabbutlösning. VARNING: Använd funktionen för att lossa selen om du måste ta dig loss från produkten och selen i en nödsituation. (Fig. 39. )

1. Sätt på dig selen.

2. Justera selen för att få bästa arbetsställning.

3. Justera sidoremmarna tills vikten är jämnt fördelad

på båda axlarna.(Fig. 40. )

4. Justera selen så att skärutrustningen blir parallell

5. Låt skärutrustningen vila lätt mot marken. Och

justera sedan selfästet för att balansera produkten på rätt sätt. Notera: Om en gräsklinga används måste den balanseras ca 10 cm över marken för att hålla gräsklingan borta från stenar och dylikt. Montera transportskyddet

1. Montera transportskyddet på klingan enligt bilden.

97ANVÄNDNING VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Bränsle Så använder du bränsle OBSERVERA: Denna produkt har en tvåtaktsmotor. Använd en blandning av bensin och tvåtaktsmotorolja. Se till att använda rätt mängd olja i blandningen. Ett felaktigt blandningsförhållande av bensin och olja kan skada motorn. Bensin OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten. OBSERVERA: Använd inte bensin med mer än 10 % etanol (E10). Det kan orsaka skador på produkten.

• Använd alltid ny blyfri bensin med ett oktantal på minst 90 RON (87 AKI) och med mindre än 10 % etanol (E10).

• Använd bensin med ett högre oktantal om du ofta använder produkten vid kontinuerligt högt motorvarvtal. Tvåtaktsmotorolja

• Använd endast tvåtaktsmotorolja av hög kvalitet. Använd endast luftkyld motorolja.

• Använd inga andra typer av olja.

• Blandningsförhållande 50:1 (2 %) Bensin, liter Tvåtaktsolja, liter 5 0,10 10 0,20 15 0,30 20 0,40 Så gör du bränsleblandningen Notera: Använd alltid en ren bränslebehållare när du blandar bränslet. Notera: Blanda inte mer bränsleblandning än för 30 dagar.

1. Tillsätt hälften av bensinen.

2. Tillsätt all olja.

3. Skaka bränsleblandningen så att innehållet blandas.

4. Tillsätt resten av bensinen.

5. Skaka bränsleblandningen så att innehållet blandas.

6. Fyll bränsletanken.

Så tillsätter du bränsle

• Använd alltid en bränslebehållare med spillskydd.

• Om det kommer bränsle på behållaren tar du bort det oönskade bränslet och låter behållaren torka.

• Se till att området i närheten av bränsletanklocket är rent.

• Skaka bränslebehållaren innan du tillsätter bränsleblandningen i bränsletanken. Så startar och stoppar du Så här förbereder du produkten före start

1. Genomsök produkten efter saknade, skadade, lösa

2. Undersök muttrar, skruvar och bultar.

5. Undersök gasreglagets låsning och gasreglaget.

6. Undersök stoppkontakten.

7. Genomsök produkten efter bränsleläckor.

Så startar du en kall motor

1. Ställ stoppkontakten i startläge.

2. Tryck på startgasknappen.

3. Tryck på bränslepumpen 10 gånger. Blåsan behöver

inte fyllas helt.(Fig. 42. )

4. Ställ chokereglaget i chokeläge.(Fig. 43. )

5. Tryck maskinkroppen mot marken med vänster

hand. Dra långsamt ut linan med höger hand tills du känner ett motstånd. Dra snabbt och kraftfullt i snöret. Upprepa tills motorn startar.(Fig. 44. ) VARNING: Använd starthandtaget. Vira inte startlinan runt handen. OBSERVERA: Dra inte ut startlinan helt. Släpp inte starthandtaget när linan är helt utdragen.

6. Flytta tillbaka chokereglaget till körläge.

7. Låt motorn gå i 10 sekunder.

462 - 002 - 07.02.20188. Dra lätt i gasreglaget och låt motorn gå med lågt

varvtal i 60 sekunder. VARNING: Vidrör inte skyddet. Kontakt med huden kan orsaka brännskador. VARNING: Vidrör inte skyddet. Om tändstiftet är skadat kan kontakt leda till elektrisk stöt. Använd aldrig en maskin med defekt tändhatt. (Fig. 45. ) Så startar du en varm motor

1. Ställ stoppkontakten i startläge.

2. Tryck på bränslepumpen 10 gånger. Blåsan behöver

inte fyllas helt.(Fig. 46. )

3. Flytta tillbaka chokereglaget till körläge.

4. Dra snabbt och kraftfullt i snöret. Upprepa tills

motorn startar. Stoppa

• Slå av tändningen för att stanna motorn.(Fig. 47. ) Så använder du grästrimmern OBSERVERA: Se till att du bromsar ner motorn till tomgångsvarvtal efter varje användning. En längre period med fullgas utan belastning på motorn kan orsaka motorskada. Notera: Rengör skyddet till trimmerhuvudet när du sätter fast en ny trimmerlina för att förhindra vibrationer. Undersök andra delar av trimmerhuvudet och rengör om det behövs. Allmänna arbetsinstruktioner VARNING: Var försiktig när du kapar ett träd som är i spänning. Det kan fjädra tillbaka till sitt normala läge före eller efter snittet och träffa dig eller produkten och orsaka skador.

• Rensa ett öppet utrymme i ena änden av arbetsområdet, och börja arbeta därifrån.

• Rör dig i ett regelbundet mönster över arbetsområdet.(Fig. 48. )

• För produkten helt till vänster och höger, för att rensa en bredd på 4–5 m under varje varv.

• Rensa en längd på 75 m innan du vänder och går tillbaka. Flytta med dig bränsledunken när du går vidare.

• Rör dig i den riktning där du inte behöver gå över diken och hinder mer än nödvändigt.

• Rör dig i den riktning där vinden gör att den klippta vegetationen faller i det rensade området.(Fig. 49. )

• Rör dig längs med sluttningar, inte upp och ner. Skogsröjning med sågklinga

1. Risken för kast ökar med grövre stammar. Undvik

därför att skära med det område på klingan som är mellan klockan 12 och klockan 3.(Fig. 50. )

2. För att fälla åt vänster ska trädets nederdel föras åt

höger. Luta klingan och för den med en bestämd rörelse snett ned åt höger. Tryck samtidigt till stammen med klingskyddet. Skär med det området på klingan som är mellan klockan 3 och klockan 5. Ge full gas innan ansättning av klingan. (Fig. 51. )

3. För att fälla åt höger ska trädets nederdel föras åt

vänster. Luta klingan och för den snett uppåt åt höger. Sätt an klingan mellan klockan 3 och klockan 5 så att klingans rotationsriktning för trädets nederdel åt vänster.(Fig. 52. )

4. För att fälla trädet framåt ska trädets nederdel dras

bakåt. Dra klingan bakåt med en snabb och bestämd rörelse. (Fig. 53. )

5. Grövre stammar, dvs ansättningsstammar, måste

sågas från två håll. Undersök först i vilken riktning stammen kommer att falla. Ansätt först på fallsidan. Såga därefter omkull stammen från andra sidan. Matningstrycket anpassas med hänsyn till stammens grovlek och träslagets hårdhet. Klenare stammar kräver högre tryck, medan grövre stammar kräver lägre tryck. (Fig. 54. )(Fig. 55. )

6. Om stammarna står mycket tätt ska du anpassa

gånghastigheten efter detta.

7. Om klingan körs fast i en stam, ryck aldrig loss

maskinen. Om du gör det kan klinga, vinkelväxel, riggrör eller styre skadas. Släpp handtagen, håll fast riggröret med båda händerna och dra försiktigt loss produkten. Buskröjning med sågklinga För att fälla åt vänster ska trädets nederdel tryckas åt höger.

• Skär ner tunna träd och buskar.

• För produkten från sida till sida.

• Kapa många träd i en rörelse.

• För grupper av tunna träd:(Fig. 56. ) a) Kapa de yttre träden högt upp. b) Kapa de yttre träden till rätt höjd. c) Kapa från mitten. Om du inte kan når mitten ska du kapa de yttre träden högt upp och låta dem falla. Detta minskar risken för att sågklingan blir blockerad. Avlägsna gräs med en gräsklinga

1. Gräsklingor och gräsknivar får ej användas till

2. För alla typer av högt eller kraftigt gräs används

993. Gräs mejas ned med pendlande rörelse i sidled, där

rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).

4. Om klingan lutas något åt vänster vid gräsröjning

samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.

5. Sträva efter att arbeta rytmiskt. Stå stadigt med

fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen.

6. Låt stödkoppen ligga an lätt mot marken. Den är till

för att skydda klingan från markansättning.

7. Minska risken för att materialet ska lindas runt

klingan genom att alltid arbeta med fullgas och undvika det redan skurna materialet under returrörelsen.

8. Stanna motorn, lossa selen och placera maskinen

på marken innan du samlar ihop det skurna materialet. Klippa gräset

1. Håll trimmerhuvudet strax ovanför marken och luta

det.(Fig. 57. ) Tryck inte ned grästrimmerlinan i gräset.

2. Minska längden på grästrimmerlinan med 10-12 cm

och bromsa ned motorns varvtal för att minska risken för skador på växter.

3. Använd 80 % gas när du klipper gräset nära föremål.

(Fig. 58. ) Klippa gräset

1. Se till att grästrimmerlinan är parallell med marken

när du klipper.(Fig. 59. )

2. Tryck inte ned trimmerhuvudet mot marken. Marken

och produkten kan skadas.

3. Låt inte trimmerhuvudet vidröra marken oavbrutet,

det kan orsaka skador på trimmerhuvudet.

4. Använd fullgas när du flyttar produkten från sida till

sida för att klippa gräset. (Fig. 60. ) Se till att grästrimmerlinan är parallell med marken. Sopa gräset Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess trimmerlina parallellt

mot och ovanför marken.

3. För trimmerhuvudet från sida till sida och sopa bort

gräset. VARNING: Rengör trimmerhuvudets kåpa varje gång du monterar ny trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov. Så byter du trimmerlinan (Fig. 61. ) (Fig. 62. ) (Fig. 63. ) (Fig. 64. ) (Fig. 65. ) (Fig. 66. ) (Fig. 67. ) (Fig. 68. ) UNDERHÅLL VARNING: Läs och förstå säkerhetskapitlet innan du rengör, reparerar eller utför underhåll på produkten. Underhållsschema Se till att du följer underhållsschemat. Intervallen beräknas utifrån daglig användning av produkten. Intervallen är annorlunda om du inte använder produkten varje dag. Utför endast det underhållsarbete som finns i den här bruksanvisningen. Tala med ett godkänt servicecenter om andra underhållsarbeten som inte finns i den här bruksanvisningen. Dagligt underhåll

• Rengör utvändiga ytor.

• Rengör luftfiltret. Byt ut filtret vid behov.

• Undersök gasreglagespärren och gasfunktionen.

• Kontrollera handtaget och styret.

• Kontrollera stoppkontakten.

• Kontrollera skydden.

• Kontrollera klingan så att den är väl centrerad, har god skärpa och inte är skadad.

• Kontrollera trimmerhuvudet.

• Undersök tomgångsvarvtalet.

• Undersök låsmuttern.

• Undersök om det förekommer bränsleläckage.

• Undersök transportskyddet. Underhåll varje vecka

• Undersök startsnörets handtag och startsnöret.

• Undersök vinkelväxelns fett.

• Rengör utvändiga ytor på förgasaren och dess angränsande områden.

• Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning. 100 462 - 002 - 07.02.2018Underhåll varje månad

• Undersök bränslefiltret.

• Undersök bränsleslangen avseende skador.

• Undersök alla kablar och anslutningar.

• Undersök bränslefiltret. Justera förgasaren Vid provkörning på fabrik grundinställs förgasaren. Justeringen ska utföras av en utbildad person. Kontrollera ljuddämparen VARNING: Använd inte en produkt som har en defekt ljuddämpare. Byt alltid en defekt ljuddämpare. VARNING: Ljuddämpare med katalysator blir mycket heta under drift. Risk för brännskada eller brand. VARNING: Ljuddämparen minskar ljudnivån och leder bort avgaserna från användaren. Avgaserna är heta och kan innehålla gnistor. Brandfara. OBSERVERA: Vid eventuella skador på gnistskyddet skall detta bytas. Använd inte produkten om gnistskyddet på ljuddämparen saknas eller är defekt. OBSERVERA: Om gnistskyddet blockeras blir produkten för varm. Det orsakar skada på cylinder och kolv.

1. Se till att ljuddämparen inte är skadad.

2. Se till att ljuddämparen sitter fast ordentligt på

3. Vissa ljuddämpare har ett särskilt gnistskydd.

Rengör gnistskyddet minst en gång i veckan om din produkt har den här typen av ljuddämpare. Använd en stålborste.(Fig. 69. ) Rengöra/underhålla kylsystemet Denna produkt har ett kylsystem. Ett smutsigt eller igensatt kylsystem kan leda till överhettning av produkten med skador på cylinder och kolv som följd. Kontrollera och rengör kylsystemet med en borste en gång i veckan eller oftare under krävande förhållanden. Kylsystemet består av kylflänsar på cylindern (1) och luftintaget (2). (Fig. 70. ) Rengöring av luftfiltret

1. Tag bort luftfilterkåpan och luftfiltret.(Fig. 71. )

2. Rengör luftfiltret med hjälp av varmt tvålvatten. Se till

att luftfiltret är torrt innan du installerar det.

3. Byt ut luftfiltret om det är för smutsigt för att rengöra

helt. Byt alltid ut ett skadat luftfilter.

4. Om din produkt har ett skumluftfilter tillsätter du

luftfilterolja. Applicera endast luftfilterolja på ett skumfilter. Använd inte olja på ett filter av filt. Bränslefilter Om motorn får för lite bränsle ska du kontrollera att locket på bränsletanken och bränslefiltret inte är igensatta. (Fig. 72. ) Så tillsätter du fett i vinkelväxeln Kontrollera att vinkelväxeln är fylld till 3/4 med vinkelväxelfett. (Fig. 73. ) Så undersöker du tändstiftet OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.

• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavståndet är korrekt, se TEKNISKA DATA på sida 102 .(Fig. 74. )

• Byt ut tändstiftet vid behov. Fila sågklingan VARNING: Stoppa motorn. Använd skyddshandskar.

• För att fila klingan ska du läsa anvisningarna som medföljer klingan.

• Se till att produkten och klingan har tillräckligt stöd när du filar den.(Fig. 75. )

• Använd en 5,5 mm rundfil som är monterad i en filhållare.(Fig. 76. )

• Håll filen i en vinkel på 15°.

• Fila en tand på sågklingan till höger och nästa till vänster, se bild.(Fig. 77. ) Notera: Fila kanterna på tänderna med en flatfil om klingan är mycket sliten. Fortsätt att fila med en rund fil.

462 - 002 - 07.02.2018 101• Fila alla eggar lika mycket för att hålla klingan

• Ställ in klingan till 1 mm med rekommenderat verktyg. Läs anvisningarna som medföljer klingan. (Fig. 78. ) VARNING: Kassera alltid en klinga som är skadad. Försök inte att göra en böjd eller vriden klinga rak och använda den igen. Fila gräskniv och gräsklinga

1. Fila gräskniv och gräsklinga med en enkelgradig

2. Fila alla kanterna på gräskniven och klingan lika

mycket för att behålla balansen.(Fig. 79. )

TRANSPORT OCH FÖRVARING

• Skydda utrustningen vid transport för att undvika skador och olyckor.

• Förvara produkten och utrustningen i ett torrt och frostfritt utrymme.

• Använd rätt skyddshölje på produkten så att fukt inte hålls kvar.

• Se till att produkten är ordentligt fastsatt under transport. TEKNISKA DATA enhet B43BT Motorspecifikationer Cylindervolym cm

Cylinderlopp mm 40,0 Slag mm 34,0 Tomgångsvarvtal varv/min 2 700–3 300 Maxhastighet varv/min 10000 Varvtal på utgående axel varv/min 7 000 Maximal motoreffekt kW / r/min 1,25/7 000 Tändstift QCJ-8Y Elektrodgap mm 0,65 Bränsletankvolym liter 0,8 Buller- och vibrationsdata Ekvivalent vibrationsnivå (ahv, ekv.), utrustad med gräsklinga, vänster/höger handtag – se anm. 1 m/s

4,6/4,3 Ekvivalent vibrationsnivå (ahv, ekv.), utrustad med trimmerhuvud, vänster/höger handtag – se anm. 1 m/s

4,2/4,5 Ekvivalent vibrationsnivå (ahv, ekv.), utrustad med sågklinga, vänster/höger handtag – se anm. 1 m/s

) – se anm. 2 dB (A) 118 Ljudeffektnivå, uppmätt – se anm. 2 dB (A) 110 102 462 - 002 - 07.02.2018Ljudtrycksnivå vid användarens öra, utrustad med gräsklinga – se anm. 3 dB (A) 96,7 Ljudtrycksnivå vid användarens öra, utrustad med trimmerhuvud – se anm. 3 dB (A) 95,4 Ljudtrycksnivå vid användarens öra, utrustad med sågklinga – se anm. 3 dB (A) 96,1 Produktens mått Vikt (exklusive skärutrustning) kg 7,7 Anm. 1: Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1,5 m/s

Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EU-direktiv 2000/14/EU. Rapporter- ad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresulta- tet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EC. Anm. 3: Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardav- vikelse) på 3 dB (A). TILLBEHÖR B43BT Godkända tillbehör Typ Trimmerhuvudets skydd Centrumhål i klingor/knivar Ø 25,4

Gänga klingaxel M12 Gräsklinga/gräskniv Gräsklinga 255-3 (Ø 255, 3 tänder) 580 30 50-01 Sågklinga Sågklinga 255-40 (Ø 255, 40 tänder) 592 83 81-28 Trimmerhuvud P35 580 30 50-01 Stödkopp Fast –

• Pass på at du alltid har kontroll over produktet.

1. Fest medbringerhjulet på den utgående akselen.

1. Fest medbringerhjulet på den utgående akselen.

1. Fest medbringerhjulet på den utgående akselen.

produktet kan bli skadet.
