NAUDOJIMO INSTRUKCIJA B43 BT MCCULLOCH

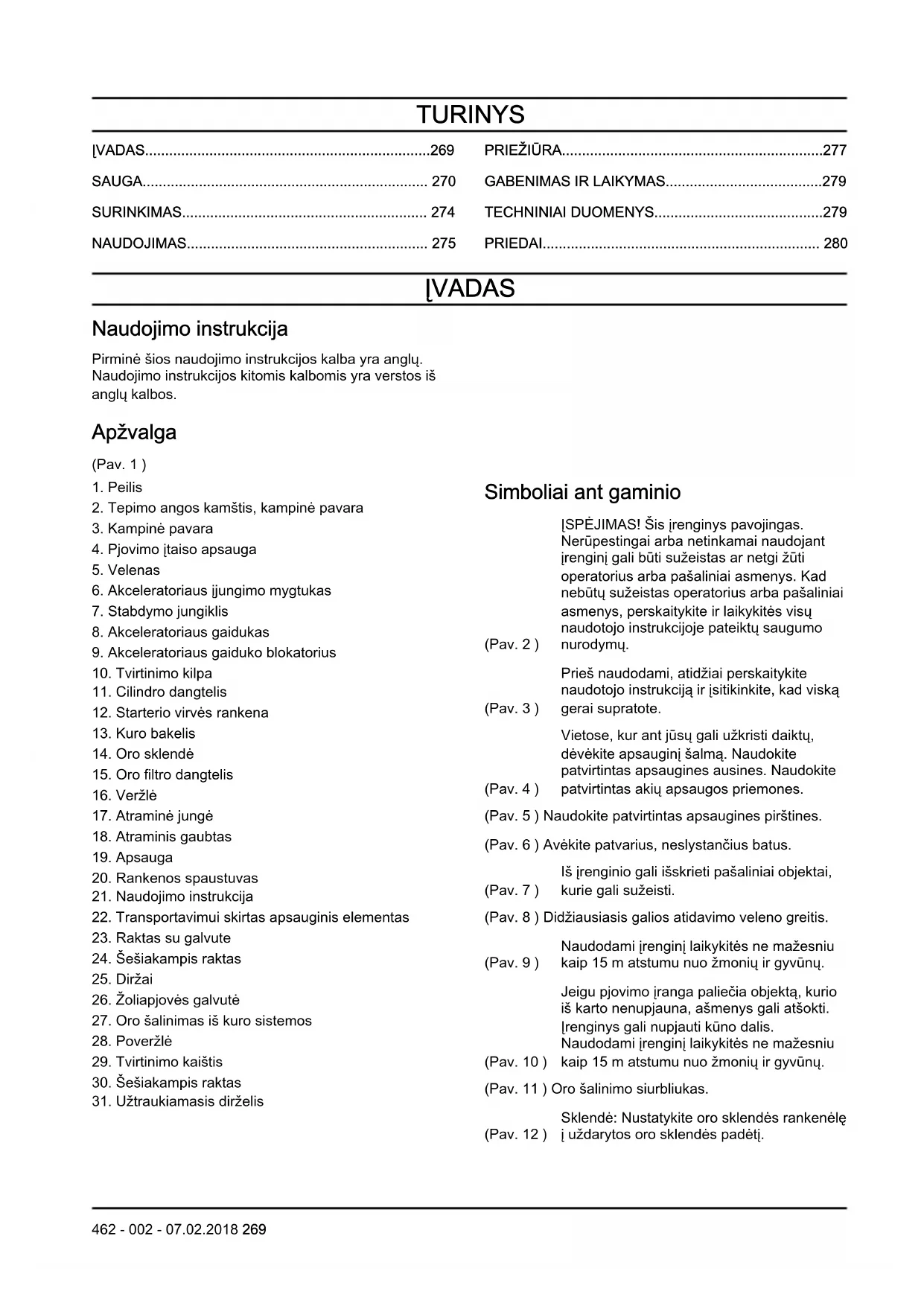

LT Operatoriaus vadovas 269-281

Pirminė šios naudojimo instrukcijos kalba yra anglų. Naudojimo instrukcijos kitomis kalbomis yra verstos iš anglų kalbos.

Apžvalga

(Pav. 1)

1. Peilis
2. Tepimo angos kamštis, kampinė pavara
3. Kampinė pavara
4. Pjovimo įtaiso apsauga
5. Velenas
6. Akceleratoriaus jungimo mygtukas
7. Stabdymo jungiklis
8. Akceleratoriaus gaidukas
9. Akceleratoriaus gaiduko blokatorius
10. Tvirtinimo kilpa
11. Cilindro dangtelis
12. Starterio virvès rankena
13. Kuro bakelis
14. Oro sklendè
15. Oro filtro dangtelis
16. Veržlè
17. Atraminé jungè
18. Atraminis gaubtas
19. Apsauga
20. Rankenos spaustuvas
21. Naudojimo instrukcija
22. Raktas su galvute
23. Šešiakampis raktas
24. Diržai
25. Žoliapjovės galvutė
26. Oro šalinimas iš kuro sistemos
27. Poveržlé
28. Tvirtinimo kaištis
29. Šešiakampis raktas

30. Užtraukiamasis dirželis

31. Transportavimui skirtas apsauginis elementas

Simboliai ant gaminio

I SPÉJIMAS! Šis jrenginys pavojingas.
Nerūpestingai arba netinkamai naudojant įrenginį gali būti sužeistas ar netgi žūti operatorius arba pašaliniai asmenys. Kad nebūtų sužeistas operatorius arba pašaliniai asmenys, perskaitykite ir laikykitės visų naudotojo instrukcijoje pateiktų saugumo
nudotojo nurodymu.
Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską
gerai supratote.
Vietose, kur ant jūsų gali užkristi daiktų, dévékite apsauginį šalmą. Naudokite patvirtintas apsaugines ausines. Naudokite
patvirtintas akių apsaugos priemones.
(Pav. 5) Naudokite patvirtintas apsaugines pirštines.
ėkite patvarius, neslystančius batus.
Iš jrenginio gali išskrieti pašaliniai objektai,
kurie gali sužeisti.
(Pav. 8) Didžiausiasis galios atidavimo veleno greitis.
Naudodami jrenginj laikykitės ne mažesniu
kaip 15 m atstumu nuo žmonių ir gyvūnų.
Jeigu pjovimo iranga paliečia objekta, kurio iš karto nenupjauna, ašmenys gali atšokti. Irenginys gali nupjauti kūno dalis.
Naudodami jrenginj laikykitės ne mažesniu
(Pav. 10 ) kaip 15 m atstumu nuo žmonių ir gyvūnų.
Oro šalinimo siurbliukas.
Sklendè: Nustatykite oro sklendès rankenèlè
i uždarytos oro sklendės padėtį.

(Pav. 2)

(Pav. 3)

(Pav. 4)

(Pav. 5)

(Pav. 6)

(Pav. 7)

(Pav. 8)

(Pav. 9)

(Pav. 10)

(Pav. 11

(Pav. 12)

Jokia kūno dalimi nesilieskite prie įkaitusių (Pav. 13) paviršių.

L aplinką skleidżiamas triukšmas atitinka Europos Bendrijos direktyvos reikalavimus. Gaminio skleidżiamas triukšmas nurodytas skyriuje „Techniniai duomenys“ ir ant

(Pav. 14) etiketès.

(Pav. 15) Šis gaminys atitinka taikomas EB direktyvas.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

Gaminio patikimumas

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas.
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis.
- gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą.
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

SAUGA

Saugos ženklų reikšmės

Toliau apibrėžiamas signalinių žodžių žymimas pavojus.

PERSPĖJIMAS: Gali susižeisti asmenys.

PASTABA: Galima sugadinti gamini.

Pasižymėkite: Ši informacija padeda gaminį naudoti saugiau.

Bendrieji saugos nurodymai

• Naudokite gaminį tinkamai. Netinkamai naudojant galima rimtai arba mirtinai susižeisti. Produktą naudokite tik šiose instrukcijose nurodytiems darbams. Nenaudokite gaminio kitiems darbams.
• Paisykite šiose instrukcijose pateiktų nurodymų. Paisykite saugos simbolių ir saugos nurodymų. Naudotojui nepaisant instrukcijų ir simbolių, galima sugadinti įrangą arba susižeisti ar mirtinai susižeisti.
• Neišmeskite šių instrukcijų. Vadovaukitės šiomis instrukcijomis surinkdami ir naudodami šį gaminį bei atlikdami jo techninę priežiūrą. Vadovaukitės šiomis instrukcijomis, kad tinkamai prijungtumėte priedus. Naudokite tik patvirtintus priedus.
• Sugadinto gaminio nenaudokite. Paisykite techninės priežiūros grafiko. Atlikite tik šiose instrukcijose aprašytus priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas techninės priežiūros centras.

• Šiose instrukcijose negali būti numatytos visos situacijos, su kuriomis galite susidurti naudodami gaminį. Būkite atsargūs ir apdairūs. Gaminio nenaudokite ir nevykdykite jo priežiūros darbų, jei nesate tikri dėl jo būklės. Jei reikia informacijos, kreipkitės į gaminio eksperta, pardavimo atstovą, techninės priežiūros atstovą arba patvirtintą techninės priežiūros centra.

• Prieš surinkdami gamini, ruošdami jį saugoti arba atlikdami priežiūros darbus, atjunkite uždegimo žvakės kabelį.

• Nenaudokite gaminio, jei pasikeitė jo pradiniai techniniai duomenys. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai prižiūrint gaminį galima susižeisti arba žūti.
• Nejkvėpkite variklio skleidžiamų dujų. Ilgalaikis kvėpavimas variklio išmetamosiomis dujomis pavojingas gyvybei.
• Neužveskite gaminio patalpoje arba greta degių medžiagų. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.
• Naudojant ši gaminį, variklis sukuria elektromagnetinį lauką. Elektromagnetinis laukas gali sugadinti medicininius implantus. Prieš pradėdami naudoti ši gaminį, pasitarkite su savo gydytoju ir medicininio implanto gamintoju.
• Neleiskite gaminio naudoti vaikams. Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiem asmenims.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Užrakinkite gaminj vaikams ir nepatvirtintiems asmenims nepasiekiamoje vietoje.
• Iš gaminio gali išskrieti ir sužaloti pašaliniai objektai. Paisykite saugos nurodymų, kad sumažėtų sužeidimų arba žūties pavojus.
• Nepalikite gaminio be priežiūros, kai užvestas variklis.
• Dėl nelaimingo įvykio yra atsakingas gaminio naudotojas.
• Prieš naudodami gamini įsitikinkite, kad jo dalys nepažeistos.

• Prieš naudodami gaminį, įsitikinkite, kad aplink jus mažesniu nei 15 m (50 pėdu) spinduliu nėra pašalinių žmonių arba gyvūnų. įsitikinkite, kad šalia esantis žmogus žino, kad naudojate gaminį.

• Atsižvelkite į nacionalinius arba vietos įstatymus. Jie gali drausti arba riboti gaminio naudojimą konkrečiomis sąlygomis.

• Neeksploatuokite gaminio, jeigu esate pavargę, vartojote alkoholio, narkotiką ar vaistų. Tai gali paveikti jūsu regėjimą, budrumą, koordinacija ir nuovokumą.

Saugos nurodymai dèl darbo

• Prieš naudodami gamini įsitikinkite, kad produktas visiškai surinktas.
• Prieš pradėdami pastumkite gaminį per 3 m (10 pėdas) nuo vietos, kurioje užpildėte kuro bakelį. Padėkite gaminį ant lygaus paviršiaus. Patikrinkite, ar pjovimo įtaisas neliečia žemės ar kokio kito daikto.
• Iš gaminio gali išskrieti pašaliniai objektai, kurie gali pažeisti akis. Dirbdami gaminiu visada naudokite akių apsaugos priemones.
• Būkite apdairūs – darbo metu be jūsų žinios prie gaminio gali prisiartinti vaikai.
• Jei darbo zonoje yra pašalinių asmenų, gaminio nenaudokite. ľ darbo zoną ižengus pašaliniam asmeniui, išjunkite gaminį.
• Pasirūpinkite, kad niekada neprarastumėte gaminio kontrolės.
• Nenaudokite gaminio, jei nelaimės atveju negalėtumėte sulaukti pagalbos. Prieš pradėdami naudoti įrenginį visada pasirūpinkite, kad aplinkiniai žinotų, jog ketinate naudoti įrenginį.
• Nesisukite su gaminiu prieš tai nejsitikinę, kad saugioje zonoje nėra pašalinių asmenų arba gyvūnų.
• Prieš pradėdami pašalinkite iš darbo zonos visus pašalinius objektus. Pjovimo įtaisui užkliudžius pašalinį objektą, objektas gali išskrieti ir sužaloti arba sugadinti įrangą. Pašalinės medžiagos gali apsivyti aplink pjovimo įtaisą ir sugadinti gaminį.
• Nenaudokite gaminio prastu oru (per rūką, lietų, esant stipriam vėjui, žaibo tikimybei ar kitoms nepalankioms oro sąlygoms). Dėl prasto vėjo gali susidaryti pavojingos sąlygos (pvz., slidūs paviršiai).
• [sitikinkite, kad galite judėti laisvai ir dirbti stabilioje padėtyje.
  (Pav. 16)
• [sitikinkite, kad naudodami gamini nenugriūsite. Naudodami gamini nepasvirkite.
• Gaminj visada laikykite abiem rankomis. Gaminj laikykite dešinėje kūno pusėje.
  (Pav. 17)
• Gaminį naudokite nuleidę pjovimo įtaisą žemiau liemens.
• Jei užvedant variklj oro sklendės rankenėlė yra uždarytos oro sklendės padėtyje, pjovimo įtaisas pradeda suktis.
• Varikliui išsijungus nelieskite kampinės pavaros. Varikliui išsijungus kampinė pavara būna įkaitusi. įkaitę paviršiai gali sužaloti.
• Prieš perkeldami gamini išjunkite variklj.
• Nepadėkite gaminio, kai užvestas variklis.

- Prieš pašalindami nuo gaminio nepageidaujamas medžiagas išjunkite variklj ir palaukite, kol pjovimo įtaisas sustos. Jei jūs ar pagalbininkas ketina pašalinti nupjautą medžiaga, palaukite, kol pjovimo įtaisas sustos.

• Dirbdami gaminiu visada naudokite tinkamas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepašalina sužeidimų pavojaus. Asmeninės apsauginės priemonės sumažina sužalojimų laipsnį nelaimės atveju.
• Dirbdami gaminiu visada naudokite akių apsaugos priemones.
• Nenaudokite gaminio basomis kojomis arba atvira avalyne. Visada avėkite patvarius, neslystančius batus.
• Dévékite storas, ilgas kelnes.
• Jei būtina, naudokite patvirtintas apsaugines pirštines.
• Jei yra tikimybė, kad jums ant galvos gali nukristi sunkus objektas, naudokite šalmą.
• Dirbdami gaminiu visada naudokite apsaugines ausines. Ilgalaikis triukšmas gali pakenkti klausai.
• Šalia visada turėkite pirmosios pagalbos rinkinį.

- Nepamirškite reguliariai atlikti gaminio priežiūros darbų.

• Gaminio tarnavimo trukmė padidėja.
- Nelaimių pavojus sumažėja.

Reguliariai perduokite gamini patvirtintam pardavimo atstovui arba techninės priežiūros centrui, kuriame jis bus apžiūrėtas ir pakoreguotas arba suremontuotas.

- Nenaudokite gaminio, jei jo apsauginės priemonės pažeistos. Jei gaminys pažeistas, kreipkitės i patvirtintą techninės priežiūros centra.

Akceleratoriaus gaiduko fiksatorius

Akceleratoriaus gaiduko fiksatorius užfiksuoja akceleratoriaus gaiduką. (Pav. 18)

Nuspauskite akceleratoriaus gaiduko fiksatorių (A), kad atleistumėte akceleratoriaus gaiduką (B). Kai atleidžiate rankeną, akceleratoriaus gaiduko fiksatorius ir akceleratoriaus gaidukas sugrižta i savo pradinę padėtį.

1. [sitikinkite, kad atleidus akceleratoriaus gaiduko fiksatorių (A), akceleratoriaus gaidukas (B) užfiksuojamas tuščiosios eigos padėtyje.
2. Paspauskite akceleratoriaus gaiduko fiksatorių (A) ir patikrinkite, ar atleidus jis grįžta i savo pradinę padėtį.
3. Paspauskite akceleratoriaus gaiduką (B) ir patikrinkite, ar atleidus jis grižta i savo pradinę padėtį.

Užveskite variklj ir iki galo nuspauskite akceleratoriaus gaiduką. Atleiskite akceleratoriaus gaiduką ir patikrinkite, ar pjovimo įtaisas sustoja. Jei pjovimo įtaisas sukasi, kai akceleratorius yra tuščiosios eigos padėtyje, patikrinkite karbiuratoriaus tuščiosios eigos reguliavimo varžtą.

Stabdymo jungiklis

ljunkite variklj. Isitikinkite, kad variklis sustoja, kai perjungiate stabdymo jungiklj i išjungimo padėti.

(Pav. 19)

Pjovimo įtaiso apsauga

Pjovimo įtaiso apsauga saugo, kad gaminio naudotojo kryptimi neišskrietų palaidi objektai. Apžiūrėkite, ar pjovimo įtaiso apsauga nepažeista, ir esant reikalui ją pakeiskite. Naudokite tik patvirtintą pjovimo įtaiso apsaugą.

(Pav. 20)

(Pav. 21)

Vibracijos slopinimo sistema

PERSPĖJIMAS: Ilgalaikė vibracija gali pakenkti silpnesnės sveikatos žmonių kraujo apytakai ir nervų sistemai. Pajutę somatinius negalavimo požymius, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgčiojimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir rankų sąnariuose. Šie požymiai gali labiau paūmėti esant žemai temperatūrai.

• Jūsų įrenginyje yra vibracijos slopinimo sistema, kuri mažina vibraciją ir padeda lengviau valdyti įrenginį.
• Netinkamai suvyniotas lynas arba bukas ar netinkamas pjovimo įtaisas padidina vibraciją.

(Pav. 22)

Laikymo diržų atleidimo funkcija

PERSPÉJIMAS: Nenaudokite laikymo diržų, jei atleidimo funkcija veikia netinkamai. Reguliuodami gaminį patikrinkite, ar laikymo diržų atleidimo funkcija veikia tinkamai.

Laikymo diržų atleidimo funkcija yra gaminio priekyje.

Laikymo diržai visada turi likti tinkamoje padėtyje. (Pav. 23)

Nelaimės atveju diržų atleidimo funkcija padeda saugiai atkabinti gaminį.

Duslintuvas

• Nenaudokite variklio su pažeistu duslintuvu. Pažeistas duslintuvas skleidžia daugiau triukšmo ir kelia didesni gaisro pavojų. Visada šalia turėkite gesintuvą.

• Reguliariai apžiūrėkite, ar duslintuvas pritvirtintas prie gaminio.

• Kai variklis užvestas nelieskite variklio arba duslintuvo. Išjungę variklį kurį laiką nelieskite variklio arba duslintuvo. Įkaitę paviršiai gali sužaloti.
• Karštas duslintuvas gali sukelti gaisrą. Būkite atsargūs naudodami gamini greta degių skysčių arba dujų.
• Nelieskite pažeisto duslintuvo dalių. Dalyse gali būti kancerogeninių medžiagų.

(Pav. 24)

Pjovimo iranga

Pasirinkite ir prižiūrėkite pjovimo įrangą taip, kad:

• išgautumėte maksimalią pjovimo jėga;
• prailgintumėte pjovimo įrangos eksploatavimo trukmę.
• Vykdykite duslintuvo patikros, techninės priežiūros ir aptarnavimo instrukcijas.
• Visada naudokite rekomenduojamą pjovimo įrangos apsaugą. Žr. techninius duomenis.

PERSPÉJIMAS: Pjovimo įrangą naudokite tik su mūsų rekomenduojama apsauga! Žr. skyrių „Techniniai duomenys“. Žiūrėkite pjovimo įrangos instrukcijas tam, kad galėtumėte tinkamai įdėti pjovimo lyną bei parinkti tinkamą žoliapjovės lyno skersmenį.

PERSPĖJIMAS: Netvarkinga pjovimo įranga padidina nelaimingų atsitikimų pavojų.

PERSPÉJIMAS: Prieš pradėdami bet ką dirbti su pjovimo įranga visada pirmiausia išjunkite variklj. Net atleidus akceleratoriaus gaiduką ji kurį laiką dar sukasi. Prieš pradėdami dirbti prie šio įtaiso įsitikinkite, kad pjovimo įtaisas visiškai sustojo, ir atjunkite uždegimo žvakės antgalį.

Pjovimo jranga

• Pjūklo diską naudokite medžiams ir šakoms pjauti. (Pav. 25)
• Stambesnei žolei pjauti naudokite žolės peilius. (Pav. 26)
• Norédami žolę formuoti, naudokite žoliapjovės galvutę. (Pav. 27 )
• Blogai pagaląsta ar sugadinta geležtė padidina nelaimingų atsitikimų pavojų. Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Laikykitės instrukcijų ir naudokite rekomenduojamą dildės šabloną. (Pav. 28)
• Dėl netinkamos pjūklo disko prapjovos padidėja užstrigimo bei peilio atramos pavojus. Tai gali

pažeisti pjūklo diską. Teisingai nustatykite pjūklo diską! Laikykitės instrukcijų ir naudokite rekomenduojamus klaipymo įrankius.

(Pav. 29)

• Tikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Pakeiskite pažeistą pjovimo įtaisą.
• Pjovimo įtaisus naudokite tik su rekomenduojamomis apsaugos priemonėmis. Žr. PRIEDAI psl. 280

Žoliapjovės galvutė

PERSPĖJIMAS: Siekiant išvengti pavojingos vibracijos, visuomet įsitikinkite, kad žoliapjovės lynas standžiai ir tolygiai apvyniotas apie būgną.

(Pav. 30)

• Naudokite tiktai rekomenduojamas žoliapjovės galvutes ir žoliapjovės lynus.
• Naudokite tik rekomenduojamus pjovimo įtaisus.
• Mažesniems įrenginiams reikia mažesnių žoliapjovės galvučių ir atvirkščiai.
  • Taip pat svarbus žoliapjovės lyno ilgis. Ilgesniam lynui sukti reikia stipresnio variklio nei to paties storio trumpesniam lynui.
• Patikrinkite, ar nepažeistas prie apsauginio žoliapjovės skydelio pritvirtintas peilis. Jis nupjauna reikiamo ilgio žoliapjovės lyną.
• Prieš naudodami žoliapjovės lyną, pamirkykite jį porą dienų vandenyje, kad prailgėtų jo eksploatavimo laikas.

Peiliai

• Naudokite gaminj su patvirtintu pjovimo peiliu. Pjovimo peilj naudokite tik tinkamai pritvirtinę visas reikiamas dalis. Patikrinkite, ar viskas atlikta tinkamai ir kad naudojamos tinkamos dalys. Dėl netinkamai sumontuotų dalių peilis gali nuskrieti ir rimtai sužaloti naudotoją arba aplinkinius.
• Tvarkydami pjovimo peilj arba atlikdami jo priežiūros darbus, mūvėkite apsaugines pirštines.
• Naudodami gamini su pjovimo peiliu naudokite galvos apsaugą.
• Sustabdžius variklj arba atleidus akceleratoriaus gaiduką besisukantis pjovimo peilis gali sužaloti. Prieš atlikdami priežiūrą, įsitikinkite, kad pjovimo peilis visiškai sustojo.
• Prieš pradėdami dirbti su pjovimo įranga pirmiausia išjunkite variklį. Įsitikinkite, kad pjovimo įtaisas visiškai sustojo. Nuo degimo žvakės nuimkite laidą.
• Peilio ašmenys turi būti gerai ir teisingai pagaląsti. (Pav. 31)
• Sugadinto pjovimo įtaiso nenaudokite.
• Transportuodami arba palikdami saugoti gamini, pritvirtinkite transportavimui skirtą apsauginį elementą prie pjovimo peilio.

Peilio atrama

• Peilio atrama yra staigu gaminio judesys i šoną, priekį arba galą. Peilio atrama atsitinka, kai žolės peilis arba pjūklo diskas įsiremia i kliūtį, kurios negali nupjauti. Vietose, kuriose sunkiai matomas pjaunamas paviršius, peilio atramos rizika yra didesnė.
• Peilio atramos atveju kyla pavojus, kad gaminys arba jo naudotojas pasislinks i šalį. Pajudėjęs peilis gali kliudyti aplinkinius, todėl kyla sužeidimų pavojus.
• Jei peilis sulinksta, įskyla, nulūžta arba yra pažeidžiamas, peilį utilizuokite.
• Naudokite aštrius ašmenis. Peilio atramos pavojus padidėja, jei peilis neaštrus.

Saugumo reikalavimai kurui

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius. Nuvalykite nuo gaminio nepageidaujamą kurą.
• Apsipylę drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite variklio, jei apliejote gaminį arba kūną alyva arba kuru.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.
• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

- Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

- Nerūkykite greta kuro arba variklio.

- Nedėkite šiltų objektų greta kuro arba variklio.

- Nepilkite kuro, kai variklis užvestas.

- Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

- Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

- Nepilkite j variklj kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

- Kruopščiai priveržkite kuro bakelio dangtelj, nes antraip gali kilti gaisras.

- Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte kurą.

- Nepripilkite i kuro bakelj pernelyg daug kuro.

- Pasirūpinkite, kad perkeliant gaminį arba kuro bakelį iš jo neišsilietų kuras.

- Nestatykite gaminio arba kuro bakelio greta atviros liepsnos, kibirkščių arba degiklio. [sitikinkite, kad laikymo patalpoje nėra atviros liepsnos.

- Kurą gabenkite ir laikykite tik patvirtintuose bakeliuose.

- Prieš palikdami gaminį saugoti ilgesniam laikui, ištuštinkite kuro bakelį. Kurą utilizuokite atsižvelgdami į vietinius įstatymus.

• Nuvalykite gamini prieš palikdami jì saugoti ilgesniam laikui.
• Prieš palikdami gaminį saugoti ilgesnį laiką atjunkite uždegimo žvakės kabelį, kad variklis netikėtai neužsivestų.

Priežiūros saugos instrukcijos

- Jeigu negalite koreguoti greičio tuščiaja eiga, kad pjovimo įtaisas sustotų, kreipkitės į techninės priežiūros centra. Nenaudokite įrenginio, kol jis nėra tinkamai sureguliuotas arba suremontuotas.

SURINKIMAS

PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite skyrių apie saugą.

Rankenos montavimas

1. Pritvirtinkite rankeną prie montavimo laikiklio, kaip parodyta. (Pav. 32)
2. Pritvirtinkite kabelj prie veleno užtraukiamaisiais dirželiais.

Apsaugos montavimas

- Pritvirtinkite apsaugą prie veleno, kaip parodyta. (Pav. 33)

Žoliapjovės galvutės ir pjovimo peilio pjovimo įtaiso apsaugos tvirtinimas

- Pritvirtinkite pjovimo įtaiso apsaugą prie veleno, kaip parodyta. (Pav. 34)

Pjūklo disko pjovimo įtaiso apsaugos tvirtinimas

- Pritvirtinkite pjovimo įtaiso apsaugą prie veleno, kaip parodyta. (Pav. 35)

Žoliapjovės galvutės montavimas

1. Pritvirtinkite varantjji diską prie galios atidavimo veleno.
2. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavaros korpuse.
3. L angą jkiškite šešiakampį raktą, kad užfiksuotumėte veleną.
4. Užsukite žoliapjovės galvutę ant veleno. (Pav. 36)

Žolès pjovimo peilio montavimas

1. Pritvirtinkite varantjji diską prie galios atidavimo veleno.
2. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavaros korpuse.
3. L angą jkiškite šešiakampį raktą, kad užfiksuotumėte veleną.

4. Uždėkite peilį ant veleno.

5. Sumontuokite atraminį flanšą, poveržlę ir veržlę ant galios atidavimo veleno.

6. Gerai priveržkite veržlę veržliarakčiu su galvute.
7. [statykite i veržlę tvirtinimo kaišti. (Pav. 37)

Pjūklo disko montavimas

1. Pritvirtinkite varantjji diską prie galios atidavimo veleno.
2. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavaros korpuse.
3. L angą jkiškite šešiakampį raktą, kad užfiksuotumėte veleną.
4. Uždėkite peilį ant veleno. Patikrinkite, ar peilis uždėtas tinkama kryptimi.
5. Sumontuokite atraminį flanšą, poveržlę ir veržlę ant galios atidavimo veleno.
6. Gerai priveržkite veržlę veržliarakčiu su galvute.
7. [statykite i veržlę tvirtinimo kaištj. (Pav. 38)

Laikymo diržų reguliavimas

PERSPĖJIMAS: lrenginys turi būti visada saugiai prikabintas prie laikymo diržų. Niekada nenaudokite laikymo diržų su sugedusiu greito atsegimo mechanizmu.

PERSPÉJIMAS: Jei kilus avarinei situacijai turite paleisti jrenginj ir laikymo diržus, pasinaudokite laikymo diržu atleidimo funkcija.

(Pav. 39)

1. Užsidėkite antpetinį diržą
2. Sureguliuokite tinkamiausią darbinę diržo padėti.
3. Sureguliuokite diržus, kad svoris tolygiai pasiskirstytų ant pečių.(Pav. 40)
4. Sureguliuokite laikymo diržus taip, kad pjovimo įtaisas būtų lygiagrečiai su žemės paviršiumi.
5. Leiskite pjovimo įtaisui lengvai remtis į žemę. Tada sureguliuokite laikymo diržų sąvaržas, kad gaminys būtų tinkamai subalansuotas.

Pasižymėkite: Jei naudojate žolės pjovimo peilį, jis turi kyboti apytiksliai per 10 cm (4 colius) virš žemės, kad žolės pjovimo peilis nekliudytų akmenų ir t. t.

Transportavimui skirto apsauginio elemento pritvirtinimas

1. Pritvirtinkite transportavimui skirtą apsauginį elementą prie peilio, kaip parodyta paveikslėlyje. (Pav. 41)

NAUDOJIMAS

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite skyrių apie saugą.

Degalai

Kuro naudojimas

PASTABA: Gaminys turi dviejų ciklų variklj. Naudokite benzino ir dviejų ciklų varikliui skirtos variklio alyvos mišinį. Būtinai naudokite tinkamo alyvos kiekio mišinį. Netinkamas benzino ir alyvos santykis gali sugadinti variklj.

Benzinas

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

PASTABA: Nenaudokite benzino, kurio etanolio koncentracija didesnė kaip 10 % (E10). Antraip galima sugadinti gamini.

• Visada naudokite šviežia bešvinj benziną, kurio minimalus oktaninis skaičius yra 90 RON (87 AKI), o etanolio koncentracija 10 % (E10).
• Jei gamini dažnai naudojate esant nuolatinėms didelėms variklio apsukoms, naudokite didesnio oktaninio skaičiaus benziną.

Dviejų ciklų variklio alyva

• Naudokite tik aukštos kokybės dviejų ciklų variklio alyvą. Naudokite tik oru aušinamiems varikliams skirtą alyvą.
  • Nenaudokite kitų rūšių alyvos.
  • Mišinio santykis 50:1 (2 %)

Benzinas, litrai	Dvitaktė alyva, litrai
5 0,10
10 0,20
15 0,30
20 0,40

Kuro mišinio maišymas

Pasižymėkite: Maišydami kurą visada naudokite tik švarų kuro bakelį.

Pasižymėkite: Nemaišykite kuro mišinio kiekio ilgesniam kaip 30 dienų laikotarpiui.

1. Ipilkite pusę benzino kiekio.
2. Supilkite visą alyvos kiekį.
3. Suplakite kuro mišinį, kad komponentai susimaišytų.
4. Supilkite likusj benzino kiekj.
5. Suplakite kuro mišinį, kad komponentai susimaišytų.
6. Užpildykite kuro bakelj.

Kuro jpylimas

• Naudokite degalu bakelj su apsauga nuo perpylimo.
• Jei bakelyje yra kuro, pašalinkite nepageidaujamą kurą ir palaukite, kol bakelis išdžius.
• Isitikinkite, kad plotas aplink kuro bakelio dangtelj yra švarus.
• Prieš pildami kuro mišinį i kuro bakelį papurtykite kuro bakelį.

Užvedimas ir išjungimas

Gaminio patikrinimas prieš paleidimą

1. Apžiūrėkite, ar gaminiui netrūksta dalių, ar jis neturi pažeistų, nepritvirtintų arba susidėvėjusių dalių.
2. Apžiūrėkite veržles ir varžtus.
3. Patikrinkite peilius.
4. Apžiūrėkite oro filtra.
5. Apžiūrėkite akceleratoriaus gaiduko fiksatorių ir akceleratoriaus gaiduką.
6. Patikrinkite išjungimo jungiklj.
7. Patikrinkite, ar neprateka degalai.

Šalto variklio užvedimas

1. Stabdymo jungiklj nustatykite i paleidimo padėtį.
2. Nuspauskite akceleratoriaus jjungimo mygtuka.
3. 10 kartų paspauskite kuro siurblio guminę pūslelę. Pūslelės negalima pripildyti iki galo.(Pav. 42)

4. Nustatykite oro sklendės rankenėlę i uždarytos oro sklendės padėtį.(Pav. 43)

5. Laikykite jrenginio korpusą ant žemės kairiaja ranka. Lėtai patraukite lynelį dešiniaja ranka, kol pajusite pasipriešinimą. Greitai ir stipriai patraukite lynelį. Kartokite, kol variklis užsives.(Pav. 44)

PERSPÉJIMAS: Naudokite starterio rankenèlę. Nevyniokite starterio lynelio sau ant rankos.

PASTABA: Neištraukite starterio lynelio iki galo. Nepaleiskite starterio rankenėlės, kai lynelis visiškai ištrauktas.

1. Gražinkite oro sklendės rankenėlę i darbinę padėtį.
2. 10 sekundžių palaukite, kol variklis išils.
3. Lengvai patraukite akceleratoriaus gaiduką, kad jrenginys veiktų mažu greičiu 60 sekundžių.

PERSPĖJIMAS: Nelieskite gaubto. Prisilietus galima nudeginti odą.

PERSPÉJIMAS: Nelieskite gaubto. Jei uždegimo žvakė pažeista, prisilietę galite gauti elektros smūgį. Niekada nenaudokite gaminio, kurio uždegimo žvakės antgalis yra sugedęs.

(Pav. 45)

Šilto variklio užvedimas

1. Stabdymo jungiklj nustatykite i paleidimo padėtį.
2. 10 kartų paspauskite kuro siurblio guminę pūslelę. Pūslelės negalima pripildyti iki galo.(Pav. 46)
3. Gražinkite oro sklendės rankenėle į darbinę padėti.
4. Greitai ir stipriai patraukite lynelj. Kartokite, kol variklis užsives.

Išjungimas

- Norėdami sustabdyti variklį, išjunkite degimą.(Pav. 47)

Žoliapjovės naudojimas

PASTABA: Po kiekvieno panaudojimo sulėtinkite variklio apsukas iki tuščiosios eigos. Ilgalaikis variklio darbas didžiausiomis apsukomis be apkrovos gali sugadinti variklj.

Pasižymėkite: Vyniodami naują žoliapjovės lynelį nuvalykite žoliapjovės galvutės gaubtą, kad nesusidarytų vibracijos. Apžiūrėkite kitas žoliapjovės galvutės dalis ir esant reikalui jas nuvalykite.

Bendrieji darbo nurodymai

PERSPEJIMAS: Pjiudami įtemptą medį būkite atsargūs. Prieš pjaunant arba baigus pjauti medis gal spyruokliuodamas grįžti į įprastą padėtį, atsitrenkti į jus arba įrenginį ir sužeisti.

• Viename darbo zonos gale išvalykite atvirą plotą ir pradėkite dirbti nuo šios vietos.
• Darbo zonoje judėkite besikartojančia trajektorija. (Pav. 48)
• [renginj iki galo sukiokite j kairę ir dešinę, kad kaskart pasukdami išvalytumėte 4–5 m pločio ruožą.
• Išvalę 75 m ilgio ruožą apsisukite ir grįžkite atgal. Dirbdami su savimi neškitės degalų kanistrą.
• Judėkite tokia kryptimi, kad netektų bereikalingai kirsti griovių ir kliūčių.
• Judèkite tokia kryptimi, kad nupjauta augmenija pučiant vėjui kristų i išvalytą plotą.(Pav. 49)
• Judėkite skersai šlaito, o ne aukštyn ir žemyn.

Miško valymas naudojant pjūklo diską

1. Dirbant su storesniais kamienais padidėja peilio atramos pavojus.(Pav. 50)
2. Tam, kad medis virstų kairėn, apatinę kamieno dalį reikia paslinkti dešinėn. Palenkite geležtę ir tvirtu judesiu stumkite ją įstrižai žemyn į dešinę pusę. Tuo pačiu metu geležtės apsauga stumkite kamieną. Venkite pjauti geležtės ašmenų dalimi pagal laikrodžio ciferblatą esančia tarp 3 ir 5 val. Kai pjaunate geležte, iki galo nuspauskite akceleratorių. (Pav. 51)
3. Tam, kad medis virstų dešinėn, apatinę kamieno dalį reikia paslinkti kairėn. Palenkite geležtę ir tvirtu judesiu stumkite ją įstrižai aukštyn į dešinę pusę. Naudokite geležtės ašmenų dalis pagal laikrodžio ciferblatą esančias tarp 3 ir 5 val. taip, kad geležtės sukimosi judesiai apatinę kamieno dalį stumtų kairėn.(Pav. 52 )
4. Tam, kad medis virstų pirmyn, apatinę kamieno dalį reikia truktelėti atgal. Staigiu ir tvirtu judesiu patraukite geležte atgal. (Pav. 53)
5. Storesnius kamienus reikia pjauti iš dviejų pusių. Pirmiausia nuspręskite, į kurią pusę nuleisite kamieną. ľpjaukite pirmiausiai tą pusę. Tada kamieną pilnai nupjaukite iš kitos pusės. Geležtės spaudimo jėgą pasirinkite pagal kamieno storį ir medžio kietumą. Plonesniems kamienams reikia stipresnio spaudimo, o dideliems kamienams mažesnio. (Pav. 54) (Pav. 55)
6. Jei medžiai auga labai tankiai, atsižvelkite i tai parinkdami geležtės sukimosi greitį.
7. Jei geležte istrigs kamiene, niekada netraukite jrenginio staigiu judesiu. Tokiu atveju galite sugadinti geležte, kampinę pavarą, stovą ar valdymo rankeną. Paleiskite rankenas, ir abejomis rankomis tvirtai suemę už stovo, iš lêto išlaisvinkite jrenginį.

Krūmų pjovimas pjūklo disku

Kad krūmai virstų kairėn, apatinę kamieno dalį stumkite dešinėn.

• Nupjaukite plonus medelius ir krūmus.
• Judinkite jrengini iš vienos pusės i kitą.
• Vienu judesiu nupjaukite daug medelių.
• Grupėmis augančių plonų medelių pjovimas:(Pav. 56)

a) išorinius medelius nupjaukite didesniu aukščiu;
b) išorinius medelius nupjaukite reikiamu aukščiu;
c) pjaukite iš vidurio. Jeigu vidurys neprieinamas, didesniu aukščiu nupjaukite išorinius medelius ir leiskite jiems nuvirsti. Šiuo būdu sumažėja pavojus, kad pjūklo diskas įstrigs.

Žolès pjovimas žolès pjovimo peiliu

1. Žolės pjovimo peilių ir žolės pjovimo įtaisų negalima naudoti pjaunant sumedėjusias šaknis.
2. Pjaunant visų rūšių aukštą ar stambią žolę naudojamas žolės pjovimo peilis.
3. Žolė pjaunama švysčiojant i šonus, kur sukimasis iš dešinės i kairę yra valymo judesys, o iš kairės i dešinę – grjžimo judesys. Dirbkite kaire peilio puse (tarp 8-os ir 12-os valandos).
4. Jei žolės valymo metu geležtė šiek tiek pakreipiama kairėn pusėn, žolė sugula i pradalgę ir tai palengvina, pvz., žolės sugrėbimą.
5. Stenkitės dirbti ritmingai. Štovėkite stabiliai, pėdas šiek tiek pasukę išorėn. Ženkite i priekį po grįžimo judesio ir vėl atsistokite stabiliai.
6. Leiskite atraminiam gaubtui lengvai braukti per žemės paviršių. Jis apsaugo peilį nuo žemės.
7. Jei visada dirbsite didžiausiomis apsukomis ir grižtamuoju judesiu nekabinsite jau nupjautos medžiagos, aplink peilį apsivys mažiau medžiagos.
8. Norėdami surinkti nupjautą žolę, sustabdykite variklj, atsekite diržą ir padėkite įrenginį ant žemės.

Žolès trumpinimas

1. Kampu pasuktą žoliapjovės galvutę laikykite prie pat žemės.(Pav. 57) Nespauskite žoliapjovės lynelio prie žolės.

2. Kad nepakenktumėte augalams, sutrumpinkite žoliapjovės lynelį iki 10–12 cm (4–4,75 col.) ir sumažinkite variklio apsukas.

3. Pjaudami žolę greta kitų objektų, naudokite 80 % variklio galios.(Pav. 58 )

Žolès pjovimas

1. Pjaudami stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei.(Pav. 59)
2. Nespauskite žoliapjovės galvutės prie žemės. Taip galite pažeisti ir žemę, ir gaminį.
3. Neleiskite galvutei nuolat liestis prie žemės, nes taip galima pažeisti žoliapjovės galvutę.
4. Pjaudami žolę mojuodami gaminiu iš vieno šono į kitą, naudokite didžiausias variklio apsukas. (Pav. 60) Stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei.

Žolès šlavimas

Besisukančio žoliapjovės lyno sukuriamu oro srautu galima iš teritorijos pašalinti nupjautą žolę.

1. Laikykite žoliapjovės galvutę ir žoliapjovės lyną lygiagrečius žemės paviršiui ir aukščiau jo.
2. Iki galo nuspauskite akceleratorių.
3. Judinkite žoliapjovės galvutę iš vienos pusės į kitą ir taip šluokite žolę.

PERSPĖJIMAS: Kaskart dėdami naują žoliapjovės lyną nuvalykite žoliapjovės galvutę, kad ji neišsibalansuotų ir nevibruotų rankenos. Be to, patikrinkite ir prireikus valykite kitas žoliapjovės galvutės dalis.

Žoliapjovės lynelio keitimas

PERSPĖJIMAS: Prieš valydami, taisydami arba prižiūrėdami gaminį perskaitykite ir supraskite saugos skyrių.

Priežiūros grafikas

Būtinai vadovaukitės priežiūros grafiku. Priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai skiriasi, jei gaminio nenaudojate kasdien. Atlikite tik šiose instrukcijose nurodytus

priežiūros darbus. Dėl kitų, šiose instrukcijose neminimų priežiūros darbų kreipkitės į patvirtintą techninės priežiūros centra.

Kasdienė techninė priežiūra

• Nuvalykite išorinius paviršius.
• Išvalykite oro filtrą. Jei reikia, pakeiskite.
  • Patikrinkite laikymo diržus.

• Patikrinkite akceleratoriaus gaiduko blokatorių ir akceleratoriaus funkciją.

• Patikrinkite rankenėlę ir laikymo rankeną.
  • Patikrinkite stabdymo jungiklj.
  • Patikrinkite apsaugas.

• Patikrinkite, ar geležte tinkamai išcentruota, išgaląsta ir nepažeista.
  • Patikrinkite žoliapjovės galvutę.
  • Patikrinkite greitj tuščiaja eiga.
  • Patikrinkite fiksavimo veržlę.
  • Patikrinkite, ar nesisunkia kuras.
• Patikrinkite transportavimui skirtą apsauginį elementą.

Savaitinė techninė priežiūra

• Patikrinkite starterio virvės rankenėlę ir starterio virvę.
• Patikrinkite kampinės pavaros sutepimą.
• Nuvalykite karbiuratoriaus išorę ir greta esančius paviršius.
• Nuvalykite uždegimo žvakę iš išorės. Išimkite ją ir patikrinkite tarpą tarp elektrodų. Sureguliuokite tarpą arba pakeiskite uždegimo žvakę. žiūrėkite, ar žvakė turi taip vadinamą radijo trukdžių slopinimą.

Mènesinè techninè priežiūra

• Išvalykite aušinimo sistemą.
  • Patikrinkite kuro filtrą.
• Patikrinkite, ar nepažeista kuro žarnelė.
  • Patikrinkite visus laidus ir jungtis.
  • Patikrinkite kuro filtrą.

Karbiuratoriaus reguliavimas

Išbandant gamykloje, karbiuratorius yra sureguliuojamas. Reguliavimą turi atlikti apmokytas asmuo.

Duslintuvo patikra

PERSPĖJIMAS: Nenaudokite įrenginio, jei jo duslintuvas sugadintas. Visada pakeiskite sugadinta duslintuvą.

PERSPĖJIMAS: Duslintuvai su katalizatoriais eksploatuojant stipriai ikaista. Nudegimo arba gaisro pavojus

PERSPĖJIMAS: Duslintuvas mažina triukšmo lygį ir nukreipia išmetamąsias dujas nuo naudotojo. Išmetamosios dujos yra karštos ir gali kibirkščiuoti. Gaisro pavojus.

PASTABA: Pažeistą kibirkščių gesinimo tinklelį reikia pakeisti. Nenaudokite gaminio, jeigu ant duslintuvo nėra kibirkščių gesinimo tinklelio arba jis pažeistas.

PASTABA: Jei kibirkščių gesinimo tinklelis užsikimšęs, įrenginys perkais. Tai gali sugadinti cilindrą ir stūmoklj.

1. [sitikinkite, kad duslintuvas nepažeistas.
2. Pasirūpinkite, kad duslintuvas būtų tinkamai pritvirtintas prie įrenginio.
3. Kai kuriuose duslintuvuose yra specialus kibirkščių gesinimo tinklelis. Jeigu įrenginyje yra tokio tipo duslintuvas, bent kartą per savaitę nuvalykite kibirkščių gesinimo tinklelj. Naudokite vielinį šepetėlj. (Pav. 69)

Aušinimo sistemos valymas / priežiūra

Šiame įrenginyje yra aušinimo sistema. Jei aušinimo sistema nešvari ar užsikimšusi, įrenginys gali perkaisti, o tai gali pažeisti cilindrą ir stūmoklj. Patikrinkite ir išvalykite aušinimo sistemą kartą per savaitę arba dažniau, jei to reikalauja naudojimo sąlygos. Aušinimo sistemą sudaro aušinimo jungės ant cilindro (1) ir oro įsiurbimo (2).

(Pav. 70)

Kaip išvalyti oro filtrą

1. Nuimkite oro filtro dangtelj ir išimkite oro filtrą.(Pav. 71)
2. Išplaukite oro filtrą šiltame muiluotame vandenyje. Prieš sumontuodami oro filtrą, palaukite, kol jis išdžius.
3. Pakeiskite oro filtrą, jei jis toks purvinas, kad jo nebejmanoma išplauti. Visada pakeiskite pažeistą oro filtrą.
4. Jei gaminyje naudojamas poroloninis oro filtras, naudokite oro filtrų alyvą. Oro filtrų alyvą naudokite tik porolono filtrui. Nenaudokite alyvos veltiniam oro filtrui.

Kuro filtras

Kai varikliui prastai teikiamas kuras, įsitikinkite, ar neužblokuotas kuro bakelio dangtelis ir kuro filtras. (Pav. 72)

Kampinės pavaros tepimas

Būtinai patikrinkite, ar 3/4 kampinės pavaros yra pripildyta kampinių pavarų tepalu.

(Pav. 73)

Uždegimo žvakės tikrinimas

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

- Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiaja eiga.

- Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:

a) Isitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.
b) [sitikinkite, kad naudojate tinkamą kuro mišinį.
c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų. Žr. TECHNINIAI DUOMENYS psl. 279. (Pav. 74)
• Esant reikalui pakeiskite uždegimo žvakę.

Pjūklo disko galandimas

PERSPEJIMAS: Išjunkite variklj. Mūvėkite apsaugines pirštines.

• Kad tinkamai pagaląstumėte pjūklo diską, žr. su juo pateiktą instrukciją.
• Galąsdami pasirūpinkite, kad įrenginys ir pjūklo diskas būtų gerai atremti.(Pav. 75)
• Naudokite 5,5 mm apvaliają dildę su rankenėle.(Pav. 76)
  • Laikykite dildę 15° kampu.

- Vieną pjūkło disko danti galąskite i dešinę, kita – i kaire, žr. paveikslą.(Pav. 77)

Pasižymėkite: Jeigu pjūklo diskas labai nusidėvėjęs, dantų briaunas pagaląskite plokščiaja dilde. Baikite galąsti apvaliaja dilde.

• Kad pjūklo diskas būtų subalansuotas, vienodai pagaląskite visas briaunas.
• Rekomenduojamu prapjovos nustatymo įrankiu nustatykite 1 mm pjūklo disko prapjovą. Žr. su pjūklo disku pateiktą instrukciją.(Pav. 78)

PERSPEJIMAS: Sugadinta pjūklo diską išmeskite. Nemėginkite ištiesinti ir vėl naudoti sulenkto arba išsikraipiusio pjūklo disko.

Žolès pjovimo įtaisų ir žolės pjovimo peilių galandimas

1. Pagaląskite żolės pjovimo įtaisus ir żolės pjovimo peilius paprasta plokščia dilde.
2. Pagaląskite żolės pjovimo įtaisų ir żolės pjovimo peilių ašmenis vienodai, kad jie išliktų subalansuoti. (Pav. 79)

GABENIMAS IR LAIKYMAS

• Gabenimo metu užtikrinkite įrangos saugumą, kad išvengtumėte pažeidimų ir nelaimingų atsitikimų.
• Laikykite jrenginj ir jrangą sausoje neužšąlančioje vietoje.

• Nuvalykite jrengini.

• Pakeiskite arba suremontuokite pažeistas dalis.

• [renginiui uždengti naudokite tinkamą apsauginį gaubtą, kuris nesulaiko drėgmės.
• Gabenimo metu jrenginj saugiai pritvirtinkite.

TECHNINIAI DUOMENYS

	gaminys B43BT
Variklio specifikacija
Cilindro darbinis tūris cm	^3	43
Cilindro ertmė mm 40,0
Stūmoklio eiga mm 34,0
Greitis tuščiaja eiga aps./min 2700–3300
Didžiausias greitis aps./min 10 000
Galios atidavimo veleno greitis aps./min 7 000
Didžiausia variklio galia kW / aps./min 1,25 /7000
Uždegimo žvakė QCJ-8Y
Tarpas tarp elektrodų mm 0,65
Degalų bakelio talpa	litrai	0,8
Triukšmo ir vibracijos duomenys
Ekvivalentiškas vibracijos lygis (ahv, eq) dirbant su žolės pjovimo peiliu kairiojoje / dešiniojoje rankenoje – žr. 1 pastabą	m/s^2	4,6/4,3
Ekvivalentiškas vibracijos lygis (ahv, eq) dirbant su žoliapjovės galvute kairiojoje / dešiniojoje rankenoje – žr. 1 pastabą	m/s^2	4,2/4,5
Ekvivalentiškas vibracijos lygis (ahv, eq) dirbant su pjūklo disku kairiojoje / dešiniojoje rankenoje – žr. 1 pastabą	m/s^2	4,4/4,2
Triukšmo lygis, garantuotas ( L_WA ) – žr. 2 pastabą	dB (A) 118
Triukšmo lygis, išmatuotas – žr. 2 pastabą dB (A)	110
Garso slėgio lygis naudotojo ausyje dirbant su žolės pjovimo peiliu – žr. 3 pastabą	dB (A) 96,7
Garso slėgio lygis naudotojo ausyje dirbant su žoliapjovės galvute – žr. 3 pastabą	dB (A) 95,4
Garso slėgio lygis naudotojo ausyje dirbant su pjūklo disku – žr. 3 pastabą	dB (A) 96,1
Gaminio matmenys
Svoris (be pjovimo įrangos) kg 7,7
1 pastaba. Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1,5 m/s^2 tipiška statistinė sklaida (standartinis nuokrypis).2 pastaba. Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia ( _WA\ pagal EB direktyvą 2000/14/ EB. Pateiktas įrenginio garso stiprumo lygis buvo išmatuotas naudojant didžiausią garsą sukeliantį originalų pjovimo įtai-są. Skirtumas tarp garantuojamosios ir matuojamosios garso galios yra tas, kad pagal Direktyvą 2000/14/EB garan-tuojamoji garso galia apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to paties modelio įrenginių.3 pastaba. Pateiktuose duomenyse apie ekvivalentinį įrenginio garso slėgio lygį yra 3 dB (A) tipiška statistinė sklaida (standartinis nuokrypis).

PRIEDAI

B43BT
Patvirtinti priedai Tipas Pjovimo įtaiso	apsauga
Centrinė peilių / pjovimo dantukų kiaurymė, ∅ 25,4 mm
M12 sriegio galios atidavimo velenas
Žolės pjovimo peilis / žolės pjovimo įtaisas	Žolės pjovimo peilis 255-3 (∅ 255 3 dantys)	580 30 50-01
Pjūklo diskas Pjūklo diskas 255-40 (∅	255 40 dantų)	592 83 81-28
Žoliapjovės galvutė P35 580 30 50-01

Atraminis gaubtas Standi -

Saturs

IEVADS....282

DROŠĪBA....283

MONTĀŽA....287

DARBIBA....288

APKOPE....291

TRANSPORTĒŠANA UN UZGLABĀŠANA....292

TEHNISKIE DATI....292

PIEDERUMI....294

IEVADS

Originalios instrukcijos

Lietošanas pamācība

Оригинални инструкции
