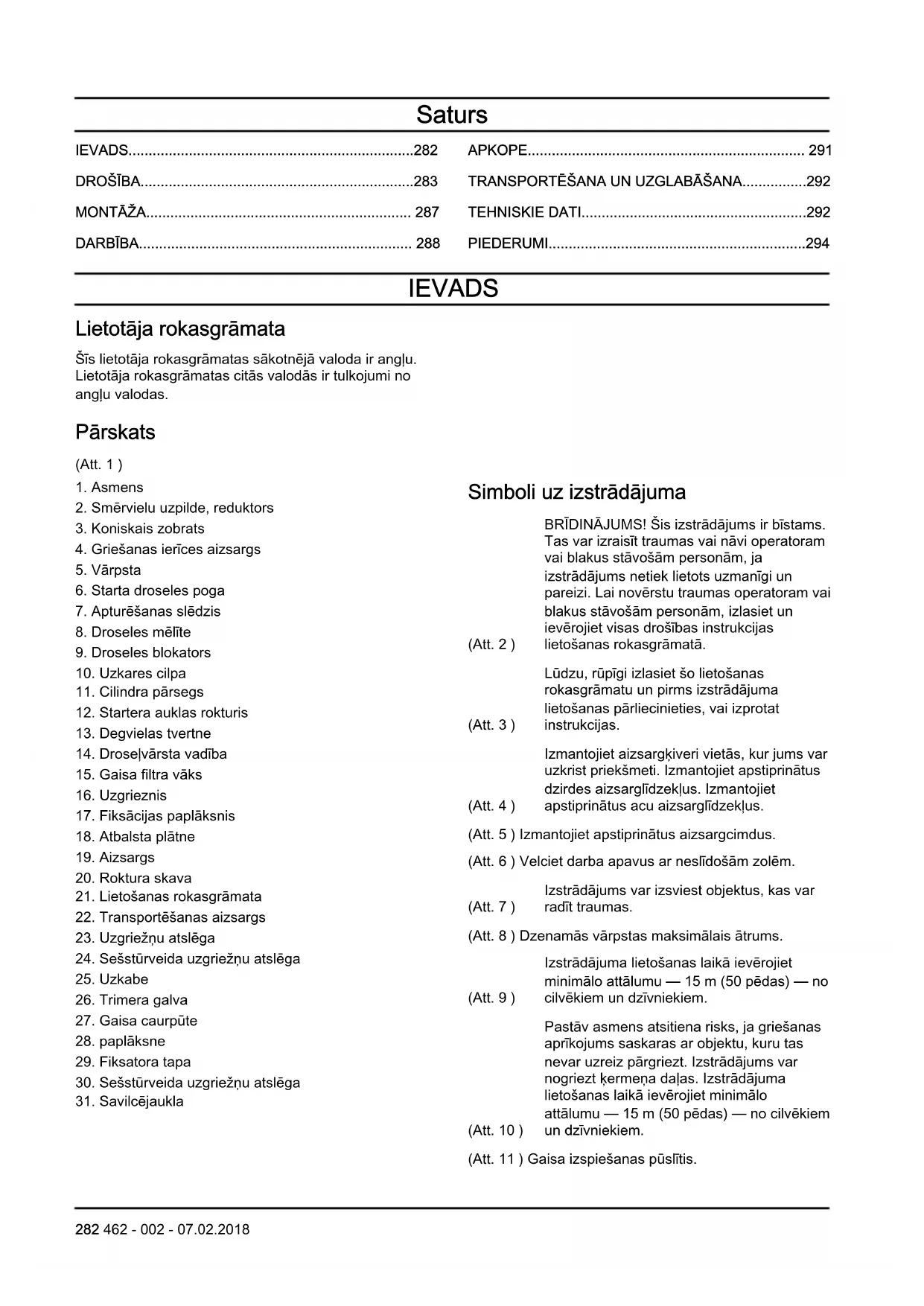

LIETOŠANAS INSTRUKCIJA B43 BT MCCULLOCH

LV Lietošanas pamācība 282-294

Lietotāja rokasgrāmata

Šīs lietotāja rokasgrāmatas sākotnējā valoda ir anglu.

Lietotāja rokasgrāmatas citās valodās ir tulkojumi no anglu valodas.

Pārskats

(Att. 1)

1. Asmens

2. Smērvielu uzpilde, reduktors

3. Koniskais zobrats

4. Griešanas ierīces aizsargs

5. Vārpsta

6. Starta droseles poga

7. Apturēšanas slēdzis

8. Droseles mēlīte

9. Droseles blokators

10. Uzkares cilpa

11. Cilindra pärsegs

12. Startera auklas rokturis

13. Degvielas tvertne

14. Droselvārsta vadība

15. Gaisa filtra vāks

16. Uzgrieznis

17. Fiksācijas paplāksnis

18. Atbalsta plātne

19. Aizsargs

20. Roktura skava

21. Lietošanas rokasgrāmata

22. Transportēšanas aizsargs

23. Uzgriežnu atslēga

24. Sešstürveida uzgriežņu atslēga

25. Uzkabe

26. Trimera galva

27. Gaisa caurpūte

28. paplāksne

29. Fiksatora tapa

30. Sešstürveida uzgriežņu atslēga

31. Savilcējaukla

Simboli uz izstrādājuma

BRĪDINĀJUMS! Šis izstrādājums ir bīstams.

Tas var izraisīt traumas vai nāvi operatoram vai blakus stāvošām personām, ja izstrādājums netiek lietots uzmanīgi un pareizi. Lai novērstu traumas operatoram vai blakus stāvošām personām, izlasiet un ievērojiet visas drošības instrukcijas

(Att. 2) lietošanas rokasgrāmatā.

Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat

(Att. 3) instrukcijas.

Izmantojiet aizsargkiveri vietās, kur jums var uzkrist priekšmeti. Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Izmantojiet

(Att. 4) apstiprinātus acu aizsarglīdzekļus.

(Att. 5) Izmantojiet apstiprinātus aizsargcimdus.

(Att. 6 ) Velciet darba apavus ar neslīdošām zolēm.

Izstrādājums var izsviest objektus, kas var

(Att. 7) radit traumas.

(Att. 8) Dzenamās vārpstas maksimālais ātrums.

Izstrādājuma lietošanas laikā ievērojiet minimālo attālumu — 15 m (50 pēdas) — no

(Att. 9) cilvēkiem un dzīvniekiem.

Pastāv asmens atsitiena risks, ja griešanas aprīkojums saskaras ar objektu, kuru tas nevar uzreiz pārgriezt. Izstrādājums var nogriezt kermana daļas. Izstrādājuma lietošanas laikā ievērojiet minimālo attālumu — 15 m (50 pēdas) — no cilvēkier

(Att. 10) un dzīvniekiem.

(Att. 11) Gaisa izspiešanas pūslītis.

(Att. 12 )	Gaisa vĀrsts: Gaisa vārsta vadību iestatiet gaisa vārsta pozīcijā.
(Att. 13 )	Raugiet, lai ķermeņa daļas neatrastos karstu virsmu tuvumā.Trokšņa emisijas līmenis vidē attiecas uz Eiropas Kopienas direktīvu. Izstrādājuma emisiju līmenis ir norādīts sadaļā Tehniskie dati un uz uzlīmes.Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.
(Att. 14 )
(Att. 15 )

Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru prasībām.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā apkopes centrā vai pie pilnvarota speciālista.

DROŠÍBA

Drošības definīcijas

Tālāk sniegtās definīcijas norāda katra signālvārda nozīmīguma līmeni.

BRĪDINĀJUMS: Traumas.

IEVĒROJIET: Izstrādājuma bojājumi.

Piezīme: Šī informācija atvieglo izstrādājuma lietošanu.

Vispārīgi norādījumi par drošību

• Lietojiet izstrādājumu pareizi. Nepareiza lietošana var radīt smagas vai nāvējošas traumas. Izmantojiet izstrādājumu tikai šajā rokasgrāmatā aprakstītajiem darbiem. Nelietojiet izstrādājumu citiem uzdevumiem.
• levērojiet šīs rokasgrāmatas norādījumus. levērojiet drošības simbolus un drošības instrukcijas. Ja operators neievēro norādījumus un simbolus, var tikt radīti aprīkojuma bojājumi, smagas vai nāvējošas traumas.
• Neizmetiet šo rokasgrāmatu. Izmantojiet norādījumus, lai saliktu, lietotu un uzturētu šo izstrādājumu labā stāvoklī. Izmantojiet norādījumus pareizai palīgierīču un piederumu uzstādīšanai. Izmantojiet tikai apstiprinātās palīgierīces un piederumus.
• Nelietojiet bojātu izstrādājumu. Ievērojiet apkopes grafiku. Veiciet tikai tos apkopes darbus, kas aprakstīti šajā rokasgrāmatā. Pārējos apkopes darbus uzticiet pilnvarotam apkopes centram.
• Šī rokasgrāmata nevar ietver visas situācijas, kas var rasties, izmantojot šo izstrādājumu. Esiet uzmanīgs un saprātīgs. Nelietojiet izstrādājumu un neveiciet tā apkopi, ja neesat drošs par radušos

situāciju. Sazinieties ar izstrādājuma speciālistu, izplatītāju, apkopes pārstāvi vai pilnvarotu apkopes centru, lai saņemtu papildinformāciju.

• Pirms izstrādājuma montāžas, novietošanas uzglabāšanā vai apkopes veikšanas atvienojiet aizdedzes sveces kabeli.
• Neizmantojiet izstrādājumu, ja tā sākotnējā specifikācija ir mainīta. Nemainiet izstrādājuma detaļas bez ražotāja apstiprinājuma. Izmantojiet tikai tādas detaļas, ko ir apstiprinājis ražotājs. Veicot nepareizu apkopi, var tikt radītas smagas vai nāvējošas traumas.
• Neieelpojiet dzinēja radītos izgarojumus. Ilgstoša dzinēja izplūdes gāzu ieelpošana var apdraudēt veselību.
• Nelietojiet izstrādājumu telpās vai ugunsnedrošu materiālu tuvumā. Izplūdes gāzes ir karstas un var saturēt dzirksteli, kas var izraisīt aizdegšanos. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).
• Produkta lietošanas laikā tā dzinējs rada elektromagnētisko lauku. Elektromagnētiskais lauks var radīt medicīnisko implantātu bojājumus. Pirms izmantot izstrādājumu, sazinieties ar ārstu vai medicīniskā implantāta ražotāju.
• Nelaujiet bērniem lietot šo izstrādājumu. Nelaujiet lietot izstrādājumu personali, kas nav iepazinusies ar lietošanas norādījumiem.
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• leslēdziet izstrādājumu vietā, kurai nevar pieklūt bērni un nepiederošas personas.
• Izstrādājums var izsviest objektus un radīt traumas. levērojiet drošības instrukcijas, lai samazinātu smagu vai nāvējošu traumu gūšanas risku.
• Neatstājiet izstrādājumu, kad darbojas tā dzinējs.

• Izstrādājuma lietotājs ir atbildīgs par radušos negadījumu.

• Pirms produkta lietošanas pārliecinieties, vai tā detaļas nav bojātas.

• Pirms produkta lietošanas pārliecinieties, vai atrodaties vismaz 15 m (50 pēdu) attālumā no citām personām vai dzīvniekiem. Informējiet tuvumā esošas personas par to, ka izmantosit produktu.
• levērojiet valsts vai vietējos likumus. Tie var neļaut vai ierobežot izstrādājuma lietošanu noteiktos apstāklos.
• Neizmantojiet što izstrādājumu, ja esat noguris vai esat lietojis alkoholu, narkotikas vai medikamentus. Šīs vielas var ietekmēt jūsu redzi, modrību, koordināciju vai spriestspēju.

Darba drošības instrukcijas

• Pirms izstrādājuma lietošanas pārliecinieties, vai tas ir pilnībā samontēts.
• Pirms sākt darbu, pārvietojiet trimeri 3 m (10 pēdu) attālumā no vietas, kur veicāt degvielas tvertnes uzpildi. Novietojiet izstrādājumu uz līdzenas virsmas. Pārliecinieties, vai griešanas ierīce nepieskaras zemei vai citiem priekšmetiem.
• Izstrādājums var izsviest objektus, kas var radīt acu traumas. Lietojot izstrādājumu, vienmēr izmantojiet atbilstošus acu aizsarglīdzekļus.
• Esiet uzmanīgs, jo darba laikā, jums nezinot, izstrādājuma tuvumā var noklūt bērni.
• Nelietojiet izstrādājumu, ja darba zonā atrodas citas personas. Pārtrauciet lietot izstrādājumu, ja darba zonā ienāk cita persona.
• Nezaudējiet vadību pār izstrādājumu.
• Neizmantojiet izstrādājumu, ja jums nebūs, kas sniedz palīdzību, kad rodas negaḍījums. Pirms izstrādājuma lietošanas vienmēr pārliecinieties, vai citi zina, ka jūs to lietosit.
• Negriezieties, turot izstrādājumu, pirms tam nepārliecinoties, ka citas personas vai dzīvnieki atrodas drošā attālumā.
• Pirms darba sākšanas novāciet visus nevēlamos materiālus no darba zonas. Ja griešanas ierīce atsitas pret objektu, tas var tikt izsviests, radot traumas vai bojājumus. Nevēlami materiāli var aptīties ap griešanas ierīci un radīt bojājumus.
• Neizmantojiet izstrādājumu sliktos laika apstāklos (migla, lietus, stiprs vējš, negaisa iespējamība vai līdzīgos laika apstāklos). Sliktos laika apstāklos var rasties bīstami darba apstākli (piemēram, slidenas virsmas).
• Pārliecinieties, vai varat brīvi kustēties un strādāt stabilā stāvoklī.
  (Att. 16)
• Gādājiet, lai jūs nepakristu, lietojot izstrādājumu. Nepieliecieties izstrādājuma lietošanas laikā.
• Vienmēr turiet izstrādājumu ar abām rokām. Turiet izstrādājumu kermana labajā pusē.
  (Att. 17)

• Lietojiet izstrādājumu, tā griešanas ierīcei atrodoties zemāk par jūsu jostasvietu

• Ja dzinēja iedarbināšanas laikā gaisa vārsta vadība atrodas gaisa vārsta pozīcijā, griešanas ierīce sāks griezties.

• Pēc dzinēja apturēšanas nepieskarieties koniskajam zobratam. Pēc dzinēja apturēšanas koniskais zobrats ir karsts. Karsti objekti var radīt apdegumus.
• Pirms izstrādājuma pārvietošanas izslēdziet dzinēju.
• Nenolieciet izstrādājumu zemē, kad tā dzinējs darbojas.
• Pirms nevēlamu materiālu noņemšanas no izstrādājuma apturiet dzinēju un uzgaidiet, līdz griešanas ierīce apstājas. Įaujiet griešanas ierīcei apstāties, pirms jūs vai cita persona noņemat nogriezto materiālu.

Individuālais aizsargaprīkojums

• Strādājot ar produktu, vienmēr izmantojiet atbilstošu individuālais drošības aprīkojumu. Individuālais drošības aprīkojums neizslēdz savainojumu risku. Individuālais drošības aprīkojums samazina negadījuma rezultātā radušos savainojumu smagumu.
• Strādājot ar produktu, vienmēr izmantojiet atbilstošus acu aizsarglīdzekļus.
• Nestrādājiet ar produktu basām kājām vai sandalēs. Vienmēr velciet darba apavus ar neslīdošām zolēm.
• Velciet izturīgas garās bikses.
• Ja nepieciešams, izmantojiet atbilstošus aizsargcimdus.
• Ja pastāv iespēja, ka uz galvas var krist objekti, izmantojiet kiveri.
• Strādājot ar produktu, vienmēr izmantojiet atbilstošus ausu aizsarglīdzekļus. Ilgstošs troksnis var izraisīt dzirdes zudumu.
• Pārliecinieties, vai tuvumā atrodas pirmās palīdzības sniegšanas komplekts.

Izstrādājuma aizsargierīces

- Regulāri veiciet izstrādājuma apkopi.

- Tiek pagarināts izstrādājuma darbmūžs.

- Tiek samazināts negadījumu risks.

- Tiek pagarināts izstrādājuma darbmūžs. - Tiek samazināts negadījumu risks.

Laujiet pilnvarotam izplatītājam vai pilnvarotam apkopes centram regulāri pārbaudīt izstrādājumu, lai veiktu regulēšanu vai remontu.

- Neizmantojiet izstrādājumu, ja ir bojāts drošības aprīkojums. Ja izstrādājums ir bojāts, sazinieties ar pilnvarotu apkopes centru.

Droseles mēlītes blokētājs

Droseles mēlītes blokētājs fiksē droseles mēlīti. (Att. 18)

Nospiediet droseles mēlītes blokētāju (A), lai atbrīvotu droseles mēlīti. Atlaižot rokturi, droseles mēlītes blokētājs un droseles mēlīte atgriezīsies sākotnējā stāvoklī.

1. Pārliecinieties, vai tukšgaitas laikā droseles mēlīte (B), atlaižot droseles mēlītes blokētāju (A), tiek blokēta.
2. Nospiediet droseles mēlītes blokētāju (A) un pārbaudiet, vai pēc atlaišanas tas atgriežas sākotnējā stāvoklī.
3. Nospiediet droseles mēlīti (B) un pārbaudiet, vai pēc atlaišanas tā atgriežas sākotnējā stāvoklī.

ledarbiniet dzinēju un atveriet droseli līdz galam. Atlaidiet droseles mēlīti un pārbaudiet, vai griešanas ierīce apstājas. Ja, droselei esot tukšgaitas stāvoklī, griešanas ierīce griežas, pārbaudiet karburatora tukšgaitas regulēšanas skrūvi.

Apturēšanas slēdzis

ledarbiniet dzinēju. Pārliecinieties, vai, pārslēdzot apturēšanas slēdzi apturēšanas stāvoklī, dzinējs apstājas.

(Att. 19)

Griešanas ierīces aizsargs

Griešanas ierīces aizsargs nelauj valīgus objektus izsviest operatora virzienā. Pārbaudiet, vai nav radušies griešanas ierīces aizsarga bojājumi, un nomainiet to, ja tas ir bojāts. Griešanas ierīcei izmantojiet tikai apstiprinātu aizsargu.

(Att. 20)

(Att. 21)

BRĪDINĀJUMS: Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrācijas ietekmē var negatīvi ietekmēt asinsriti vai nervu sistēmu. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, apmeklējiet ārstu. Tie var būt nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās. Aukstumā šie simptomi var būt izteiktāki.

• Jūsu izstrādājums ir aprīkots ar vibrāciju slāpēšanas sistēmu, lai samazinātu vibrāciju un atvieglotu darbību.
• Nepareizi uztīta trimmera aukla vai lemesis vai nepareiza griešanas ierīce palielina vibrāciju līmeni.
  (Att. 22)

Uzkabes atlaišanas funkcija

BRĪDINĀJUMS: Nelietojiet uzkabi, ja atlaišanas funkcija nedarbojas, kā paredzēts. Regulējot trimeri, pārliecinieties, vai uzkabes atlaišanas funkcija darbojas pareizi.

Uzkabes atlaišana tiek veikta izstrādājuma priekšdaļā. Uzkabes siksnām vienmēr jābūt pareizā vietā. (Att. 23)

Ārkārtas gadījumā uzkabes atlaišanas funkcija palīdzēs droši atbrīvoties no izstrādājuma.

Slāpētājs

• Neizmantojiet motoru, kura slāpētājs ir bojāts. Bojāts trokšņa slāpētājs palielina trokšņa līmeni un aizdegšanās risku. Turiet tuvumā ugunsdzēšamo aparātu.
• Regulāri pārbaudiet izstrādājumam pievienoto trokšna slāpētāju.
• Nepieskarieties dzinējam vai trokšna slāpētājam, kad dzinējs darbojas. Nepieskarieties dzinējam vai trokšna slāpētājam vēl brīdi pēc dzinēja apturēšanas. Karstas virsmas var izraisīt savainojumus.
• Karsts trokšna slāpētājs var radīt aizdegšanos. Esiet uzmanīgs, ja izmantojat izstrādājumu uzliesmojošu šķidrumu vai tvaiku tuvumā.
• Nepieskarieties trokšna slāpētāja detaļām, ja trokšna slāpētājs ir bojāts. Detaļas var saturēt kancerogēnas kimikālijas.

(Att. 24)

Griešanas ierīce

Izvēlieties un apkopiet griešanas aprīkojumu, lai:

• panāktu maksimāla griešanas efektivitāti;
• palielinātu griešanas aprīkojuma darbmūžu.
• levērojiet slāpētāja pārbaudes, apkopes un servisa instrukcijas.
• Griešanas aprīkojumam vienmēr izmantojiet tikai apstiprinātu aizsargu. Skatiet tehniskos datus.

BRĪDINĀJUMS: Griešanas aprīkojumu lietot tikai komplektā ar mūsu ieteiktu aizsargaprīkojumu! Skatiet sadaļu Tehniskie dati. Lai pareizi uztītu trimmera auklu un izvēlētos pareizu tās diametru, skatiet griešanas ierīcei pievienotos norādījumus.

BRĪDINĀJUMS: Bojāta griešanas ierīce var palielināt negadījumu rašanās risku.

BRĪDINĀJUMS: Vienmēr apturiet motoru, pirms sākat rīkoties ar kādu griešanas aprīkojumu. Tas var turpināt griezties ari pēc tam, kad drosele ir atlaista. Pārliecinieties, vai griešanas ierīce ir pilnībā apstājusies, un pirms apkopes atvienojiet aizdedzes sveci uzgali.

Griešanas ierīce

- Izmantojiet zāga asmeni, lai zāgētu škiedrainu koku. (Att. 25)

• Izmantojiet asmeņus un zāles nažus, lai plautu leknu zāli. (Att. 26)
• Izmantojiet trimmera galvu, lai apgrieztu zāli. (Att. 27)
• Nepareizi uzasināts vai bojāts asmens palielina nelaimes gadījumu risku. Asmens zobiem ir jābūt pareizi uzasinātiem! levērojiet norādījumus un izmantojiet ieteikto šablonu.

(Att. 28)

• Nepareizi uzstādīts zāga asmens palielina iestrēgšanas un asmens atsitiena risku. Tādējādi var rasties zāgasmens bojājumi. Gādājiet, lai zāgasmens būtu pareizi uzasināts. Izpildiet norādījumus un izmantojiet ieteikto asināšanas rīku. (Att. 29)
• Pārbaudiet, vai griešanas ierīce nav bojāta vai ieplaisājusi. Nomainiet bojātu griešanas ierīci.
• Lietojiet griešanas ierīces tikai ar ieteiktajiem aizsargiem! Skatiet šeit: PIEDERUMI lpp. 294.

Trimera galva

BRĪDINĀJUMS: Obligāti pārliecinieties, vai trimera aukla ir stingri un vienmērīgi uztīta uz spoles, lai novērstu kaitīgas vibrācijas.

(Att. 30)

• Lietojiet tikai ieteiktās trimera galvas un trimera auklas.
• Lietojiet tikai ieteiktās griešanas ierīces.
• Mazāka izmēra iekārtām ir nepieciešamas mazas trimmera galvas un otrādi.
• Svarīgs ir auklas garums. Garākai auklai ir nepieciešama lielāka motora jauda nekā īsai tāda paša diametra auklai.
• Pārliecinieties, vai uz trimmera aizsarga piestiprinātais griezējs nav bojāts. Tas sagriež auklu pareizajā garumā.
• Pirms lietošanas uz dažām dienām iemērciet trimera auklu ūdenī, lai paildzinātu tās darbmūžu.

Asmeni

• Izmantojiet izstrādājumu kopā ar apstiprinātu asmeni. Nelietojiet asmeni, ja nav pareizi uzstādītas visas nepieciešamās daļas. Pārliecinieties, vai uzstādīšana ir veikta pareizi un tikušas izmantotas atbilstošas detaļas. Nepareizi uzstādīts asmens var atdalīties no izstrādājuma un radīt nopietnas traumas lietotājam vai citiem tuvumā esošiem cilvēkiem.
• Valkājiet aizsargcimdus, kad veicat darbības ar asmeni, kā arī tehniskās apkopes laikā.
• Izmantojiet galvas aizsarglidzeklus, kad darbināt ar asmeni aprikotu izstrādājumu.

• Asmens var radīt traumas, turpinot griezties pēc dzinēja apturēšanas vai droseles mēlītes atlaišanas. Pirms apkopes veikšanas pārliecinieties, vai asmens ir pilnībā apstājies.

• Apturiet dzinēju, pirms sākat rīkoties ar griešanas ierīci. Pārliecinieties, vai griešanas ierīce ir pilnībā apstājusies. Atvienojiet vadu no aizdedzes sveces.

• Asmens zobiem ir jābūt pareizi uzasinātiem! (Att. 31)
• Neizmantojiet bojātu griešanas ierīci.
• Ja plānojat transportēt vai uzglabāt izstrādājumu, piestipriniet asmenim transportēšanas aizsargu.

Asmens grūdiens

• Asmens grūdiens ir pēkšņa izstrādājuma kustība uz sāniem, uz priekšu vai atpakaļ. Asmens grūdiens rodas tad, ja zāles asmens vai zāga asmens trāpa objektam, ko nevar pārgriezt. Vietās, kur nav viegli redzēt griežamo materiālu, asmens grūdiena iespējamība palielinās.
• Kad rodas asmens grūdiens, pastāv draudi, ka izstrādājums vai lietotājs tiks izsists no pareizā darba stāvokļa. Asmens, kas kustas, var trāpīt tuvumā esošiem cilvēkiem, radot traumas.
• Ja asmens ir saliecies, saplaisājis vai bojāts, izmetiet to.
• Lietojiet asu asmeni. Ja asmens nav ass, pastāv lielāka asmens grūdiena iespēja.

Drošības norādījumi, rīkojoties ar degvielu

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja ella. Notīriet nevēlamo degvielu/ellu un laujiet izstrādājumam nožūt. Notīriet no izstrādājuma nevēlamo degvielu.
• Ja degviela ir nokluvusi uz apgērba, nekavējoties pārgērbieties.
• Nelaujiet degvielai nonākt uz kermeṇa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz kermeṇa, izmantojiet ziepes unūdeni, lai to nomazgātu.
• Neiedarbiniet dzinēju, ja uz izstrādājuma vai jūsu kermana ir izlijusi ella vai degviela.
• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.
• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.
• Nepievienojiet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.
• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus

vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).

• Rūpīgi pievelciet degvielas tvertnes vāciņu, lai neizraisītu aizdegšanos.
• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdu attālumā) no vietas, kur veicāt uzpildi.
• Nelejiet degvielas tvertnē pārāk daudz degvielas.
• Pārliecinieties, vai, pārvietojot izstrādājumu vai degvielas tvertni, nerodas sūce.
• Nenovietojiet izstrādājumu vai degvielas tvertni vietā, kur ir atklāta uguns, dzirksteles vai signāllampiņas. Pārliecinieties, vai uzglabāšanas vietā nav atklāta uguns.

• Degvielas pārvietošanai un uzglabāšanai izmantojiet tikai tam paredzētas tvertnes.

• Pirms ilgstošas uzglabāšanas iztukšojiet degvielas tvertni. levērojiet vietējos noteikumus par atbrīvošanos no degvielas.

• Pirms ilgstošas uzglabāšanas notīriet izstrādājumu.
• Pirms izstrādājuma novietošanas glabāšanā izņemiet aizdedzes sveci, lai nodrošinātu, ka dzinējs nejauši neieslēdzas.

Norādījumi par drošu apkopi

- Ja nevarat pielāgot brīvgaitas apgriezienu skaitu, lai apturētu griešanas ierīces darbību, sazinieties ar apkopes centru. Nelietojiet produktu, kamēr tas nav precīzi noregulēts vai saremontēts.

MONTĀŽA

BRĪDINĀJUMS: Pirms izstrādājuma montāžas iepazīstieties ar drošības norādījumiem.

Roktura stieņa uzstādīšana

1. Piestipriniet stūri montāžas kronšteinam, kā parādīts attēlā. (Att. 32)
2. Piestipriniet kabeli vārpstai, izmantojot savilcējauklas.

Aizsarga uzstādīšana

- Piestipriniet aizsargu vārpstai, kā parādīts attēlā. (Att. 33)

Trimera galvas un zāles asmens griešanas ierīces aizsarga piestiprināšana

- Piestipriniet griešanas ierīces aizsargu vārpstai, kā parādīts attēlā. (Att. 34)

Zāgasmens griešanas ierīces aizsarga piestiprināšana

- Piestipriniet griešanas ierīces aizsargu vārpstai, kā parādīts attēlā. (Att. 35)

Trimera galvas uzstādīšana

1. Piestipriniet dzenošo disku dzenamajai vārpstai.
2. Grieziet dzenamo vārpstu, līdz viena no piedziņas diska atverēm salāgojas ar atbilstošo atveri zobratu korpusā.
3. levietojiet sešstūra uzgriežņu atslēgu atverē, lai blokētu vārpstu.
4. Pagrieziet trimera galvu uz vārpstas. (Att. 36)

Zāles asmens uzstādīšana

1. Piestipriniet dzenošo disku dzenamajai vārpstai.
2. Grieziet dzenamo vārpstu, līdz viena no piedziņas diska atverēm salāgojas ar atbilstošo atveri zobratu korpusā.
3. levietojiet sešstūra uzgriežņu atslēgu atverē, lai blokētu vārpstu.
4. Uzstādiet asmeni uz vārpstas.
5. Piestipriniet balsta atloku, paplāksni un uzgriezni uz dzenamās vārpstas.
6. Ar uzgriežna atslēgu pievelciet uzgriezni līdz galam.
7. Uzstādiet fiksatora tapu uzgrieznī. (Att. 37)

Zāgasmens uzstādīšana

1. Piestipriniet dzenošo disku dzenamajai vārpstai.
2. Grieziet dzenamo vārpstu, līdz viena no piedziņas diska atverēm salāgojas ar atbilstošo atveri zobratu korpusā.
3. levietojiet sešstūra uzgriežņu atslēgu atverē, lai blokētu vārpstu.
4. Uzstādiet asmeni uz vārpstas. Pārliecinieties, vai griezejī ir vērsti pareizā virzienā.
5. Piestipriniet balsta atloku, paplāksni un uzgriezni uz dzenamās vārpstas.
6. Izmantojiet uzgriežna atslēgu, lai līdz galam pievilktu uzgriezni.
7. Uzstādiet fiksatora tapu uzgrieznī. (Att. 38)

Uzkabes regulēšana

BRĪDINĀJUMS: Izstrādājums vienmēr ir droši jāiekar uzkabē. Nekad nelietojiet siksnu ar bojātu ātrās atvienošanas sprādzi.

BRĪDINĀJUMS: Izmantojiet uzkabes atvienošanas funkciju, ja jums ir jāatvieno izstrādājums no uzkabes ārkārtas situācijā.

(Att. 39)

1. Uzlieciet uzkabi.
2. Noregulējiet uzkabi labākajā darba stāvoklī.
3. Noregulējiet sānu siksnas, līdz svars tiek vienmērīgi sadalīts uz pleciem.(Att. 40)

4. Regulējiet uzkabi, līdz griešanas ierīce ir paralēli zemei.

5. Laujiet, lai griešanas ierīce viegli atspiežas pret zemi. Pēc tam noregulējiet uzkabes skavu, lai pareizi līdzsvarotu trimeri.

Piezīme: Ja izmantojat zāles asmeni, tas jāiestata aptuveni 10 cm (4 collas) virs zemes, lai asmens neskartu akmenus un citus škēršļus.

Transportēšanas aizsarga piestiprināšana

1. Piestipriniet transportēšanas aizsargu asmenim, kā parādīts attēlā.(Att. 41)

DARBĪBA

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet un izprotiet drošības norādījumus.

Degviela

Degvielas izmantošana

IEVĒROJIET: Šim izstrādājumam ir divtaktu dzinējs. Izmantojiet benzīna un divtaktu dzinēja elļas maisījumu. Pārliecinieties, vai maisījumā ir pareizs daudzums elļas. Nepareiza benzīna un elļas proporcija var radīt dzinēja bojājumus.

Benzins

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā produkts var tikt bojāts.

IEVĒROJIET: Neizmantojiet benzīns, kurā etanola koncentrācija pārsniedz 10% (E10). Pretējā gadījumā produkts var tikt bojāts.

• Vienmër izmantojiet nelietotu bezsvina benzīnu ar oktānskaitli, kas nav mazāks par 90 RON (87 AKI) un kura etanola koncentrācija nepārsniedz 10% (E10).
• Ja bieži lietojat produktu ar ilgstošiem augstiem motora apgriezieniem, izmantojiet benzīnu ar augstāku oktānskaitli.

Divu ciklu motorella

• Izmantojiet tikai augstas kvalitātes divu ciklu motorellu. Izmantojiet tikai motorellu ar gaisa dzesēšanu.
• Neizmantojiet citu veidu ellas.
• Maisijuma proporcija 50:1 (2%)

Benzīns, litros	Divtaktu ella, litros
5 0,10
10 0,20
15 0,30
20 0,40

Piezīme: Degvielas maisījuma izveidei vienmēr izmantojiet tīru degvielas konteineru.

Piezīme: Veidojiet degvielas maisījumu, kas nepieciešams ne vairāk kā 30 dienām.

1. Pievienojiet pusi no nepieciešamā benzīna.
2. Pievienojiet visu daudzumu ellas.
3. Sakratiet degvielas maisijumu, lai sajauktu sastāvdaļas.
4. Pievienojiet atlikušo benzīnu.
5. Sakratiet degvielas maisijumu, lai sajauktu sastāvdaļas.
6. Uzpildiet degvielas tvertni.

Degvielas pievienošana

• Vienmēr izmantojiet degvielas konteineru ar aizsargaprīkojumu pret pārplūšanu.
• Ja konteinerā paliek degviela, iztukšojiet to un ľaujiet konteineram izžūt.
• Pārliecinieties, vai vieta ap degvielas tvertnes vāciņu ir tīra.
• Pirms degvielas maisijuma uzpildes degvielas tvertnē sakratiet degvielas konteineru.

leslēgšana un izslēgšana

Izstrādājuma pārbaude pirms iedarbināšanas

1. Pārbaudiet, vai izstrādājumam nav trūkstošas, bojātas, valīgas vai nolietotas detaļas.
2. Pārbaudiet uzgriežņus un skrūves.
3. Pārbaudiet asmenus.
4. Pārbaudiet gaisa filtru.
5. Pārbaudiet droseles mēlītes blokējumu un droseles vadību.
6. Pārbaudiet apturēšanas slēdzi.
7. Pārbaudiet, vai izstrādājumā nav degvielas noplūdes.

Auksta dzinēja iedarbināšana

1. Pārslēdziet apturēšanas slēdzi iedarbināšanas stāvoklī
2. Nospiediet starta droseles pogu.
3. Nospiediet atgaisošanas sūkni 10 reizes. Sūknītis nedrīkst būt pilnīgi pilns ar degvielu.(Att. 42)
4. Gaisa vārsta vadību iestatiet gaisa vārsta pozīcijā. (Att. 43)
5. Ar kreiso roku piespiediet izstrādājuma korpusu pie zemes. Ar labo roku lēni velciet laukā auklu, līdz sajūtat pretestību. Tad ātri un spēcīgi velciet auklu. Atkārtojiet darbību, līdz dzinējs tiek iedarbināts.(Att. 44)

BRĪDINĀJUMS: Izmantojiet padeves rokturi. Netiniet startera auklu ap roku.

IEVĒROJIET: Neizvelciet startera auklu laukā visā tās garumā. Neatlaidiet startera auklu, kad tā pilnībā izvilkta.

1. lestatiet gaisa vārsta vadības ierīci darba pozīcijā.
2. Laujiet dzinējam darboties 10 sekundes.
3. Viegli pavelciet drose|vārstu, lai dzinējs ar maziem apgriezieniem darbotos 60 sekundes.

BRĪDINĀJUMS: Nepieskarieties pārsegam. Pieskaršanās var izraisīt ādas apdegumus.

BRĪDINĀJUMS: Nepieskarieties pārsegam. Ja aizdedzes svece ir bojāta, pieskaršanās tai vai izraisīt elektrošoku. Neizmantojiet izstrādājumu ar bojātu aizdedzes sveces patronu.

(Att. 45)

Silta dzinēja iedarbināšana

1. Pārslēdziet apturēšanas slēdzi iedarbināšanas stāvoklī
2. Nospiediet atgaisošanas sūkni 10 reizes. Sūknītis nedrīkst būt pilnīgi pilns ar degvielu.(Att. 46)
3. lestatiet gaisa vārsta vadības ierīci darba pozīcijā.
4. Tad ātri un spēcīgi velciet auklu. Atkārtojiet darbību, līdz dzinējs tiek iedarbināts.

Apturēšana

• Lai apturētu dzinēju, izslēdziet aizdedzi.(Att. 47)

Zāles trimmera darbināšana

IEVĚROJIET: Pirms katras darbības samaziniet motora ātrumu līdz brīvgaitas apgriezienu skaitam. Ilgstoša darbināšana uz pilnu jaudu bez motora slodzes var radīt motora bojājumus.

Piezīme: Pievienojot jaunu trimmera auklu, notīriet trimmera galvas pārsegu, lai novērstu vibrāciju. Pārbaudiet pārējās trimmera galvas detaļas un notīriet, ja nepieciešams.

Vispārīgas darba instrukcijas

BRĪDINĀJUMS: Esiet piesardzīgs, zāgējot koku, kas ir noliekts ar spēku. Tas var atgriezties savā normālajā stāvoklī pirms vai pēc griezuma un trāpīt jums vai izstrādājumam, radot traumas.

• Notīriet atklātu vietu vienā darba zonas malā un sāciet darbu no turienes.
• Pārvietojieties vienmērīgi uz priekšu un atpakal pa darba zonu.(Att. 48)
• Virziet izstrādājumu pilnībā pa kreisi un pa labi, lai katrā gājienā notīrītu 4–5 m (13–16 pēdu) platu teritoriju.
• Tiriet 75 m (250 pēdu) garumā, pirms pagriežaties un ejat atpakal. Turpinot strādāt, pārvietojiet sev līdzi aī degvielu.
• Pārvietojieties virzienā, kur jums nav jāiet pāri grāvjiem un škēršliem vairāk, nekā nepieciešams.
• Pārvietojieties virzienā, kādā vēja ietekmē nopļautā vegetācija krīt uz notīrītās teritorijas.(Att. 49)
• Uz nogāzēm virzieties gareniski, nevis uz augšu un uz leju.

Meža tīrīšana, izmantojot zāga asmeni

1. Asmens atsitiena risks palielinās līdz ar celma izmēra palielināšanos. Tādēl izvairieties no zāgēšanas, asmenim atrodoties apla daļā, kas atrodas starp pulksteņa ciparnīcas rādītājiem 12 un 3.(Att. 50)

2. Lai gāztu pa kreisi, koka stumbra lejasgals ir jāzāgē pa labi. Sasveriet asmeni un virziet to ar noteiktu kustību pa labi un diagonāli uz leju. Vienlaikus spiediet asmens aizsargu pret stumbru. Zāgējiet ar asmens daļu apļa daļā, kas atrodas starp pulksteņa ciparnīcas rādītājiem 3 un 5. Vienlaikus spiediet asmens aizsargu pret stumbru. (Att. 51)

3. Lai gāztu pa labi, koka stumbra lejasgals ir jāzāgē pa kreisi. Sasveriet asmeni un virziet to ar noteiktu vēzienu pa labi un diagonāli uz augšu. Zāgējiet ar asmens daļu, kas atrodas aplī starp pulksteņa rādītājiem 3 un 5, lai asmens griešanās stumtu stumbra apakšējo daļu pa kreisi.(Att. 52)
4. Lai koku gāztu uz priekšu, stumbra lejas daļa ir jāvelk atpakal. Velciet asmeni atpakal ar strauju, noteiktu kustību. (Att. 53)
5. Lieli koki ir jāzāgē no divām pusēm. Izdomājiet, kurā virzienā gāzīsiet stumbru. Vispirms, iezāgējiet pusē, uz kuru gāzīsiet. Tad zāgējiet no otras puses, lai stumbru nogāztu. Lietojiet spiedienu atkarībā no stumbra lieluma un koka cietuma pakāpes. Sīkākiem stumbriem vajadzīgs lielāks spiediens, lieliem stumbriem — mazāks. (Att. 54) (Att. 55)
6. Ja krūmu stumbri ir cieši kopā, cirsmas joslu piemērojiet šim apstāklim.
7. Ja asmens ie<:r31>eras stumbrā, nevelciet to nekad ĀRĀ ar spēku. TĀ var bojāt asmeni, transmisiju, takelāžas stieni vai stūri. Atlaidiet rokturus, satveriet takelāžas stieni ar abām rokām un lēnām atbrīvojiet mašīnu.

Krūmu griešana, izmantojot zāga asmeni

Lai koks kristu pa kreisi, stumiet koka stumbra apakšējo daļu pa labi.

• Nogrieziet tievos kokus un krūmus.
• Virziet izstrādājumu no vienas puses uz otru.
• Ar vienu kustību grieziet daudzus kokus.
  • Tievu koku grupu griešana(Att. 56)

a) Nogrieziet ārējos kokus lielākā augstumā.
b) Nogrieziet ārējos kokus pareizajā augstumā.
c) Grieziet no vidus. Ja nevarat pieklüt vidum, grieziet ārējos kokus lielākā augstumā un ħaujiet tiem nokrist. Tas samazina risku, ka zāga asmens var iestrēgt.

Zāles griešana ar zāles asmeni

1. Zāles asmenus un zāles griezējus nedrīkst izmantot koka stumbru griešanai.
2. Visu veidu garas vai rupjas zāles griešanai ir jāizmanto zāles asmens.

3. Zāle ir jāgriež ar sānisku kustību no labās puses uz kreiso (plaušanas gājiens) un no kreisās uz labo (atgriežoties sākumstāvoklī). Sekojiet, lai asmens veiktu plaušanu ar kreiso malu (sektors starp nosacītās pulksteņa ciparnīcas 8 un 12).

4. Ja plaujot, asmens tiek sasvērts pa kreisi, zāle saguļas vālā, kas atvieglo tās savākšanu, piemēram, ar grābekli.

5. Centieties strādāt ritmiski. Stāviet stabili ar izplestām kājām. Pēc atgriešanās sākumstāvoklī pavirzieties nedaudz uz priekšu un atkal ienemiet stabilu stāvokli.
6. Laujiet, lai balsta blodina viegli atspiežas pret zemi. Tas aizsargā asmeni pret saskari ar zemi.
7. Samaziniet materiāla aptīšanās iespēju ap asmeni, vienmēr strādājot ar maksimāli atvērtu droseli un izvairoties no materiāla griešanas, veicot atgriešanās kustību.
8. Pirms nogrieztā materiāla savākšanas apturiet dzinēju, atvienojiet trimeri no uzkabes un novietojiet uz zemes.

Zāles apgriešana

1. Turiet trimera galvu slīpi tieši virs zemes.(Att. 57) Nespiediet zāles trimeri tieši zālē.
2. Samaziniet zāles trimera auklas garumu par 10–12 cm (4–4,75 collām) un samaziniet dzinēja apgriezienu skaitu, lai mazinātu risku sabojāt augus.
3. Veicot griešanu objektu tuvumā, izmantojiet 80% jaudas.(Att. 58)

Zāles griešana

1. Veicot griešanu, zāles trimera auklai jābūt paralēli zemei.(Att. 59)
2. Nespiediet trimera galvu pret zemi. Var tikt bojāta augsne un izstrādājums.
3. Neļaujiet trimera galvai nepārtraukti pieskarties zemei, jo tā var tikt bojāta trimera galva.
4. Pārvietojot trimeri no vienas puses uz otru, kad veicat zāles plaušanu, nospiediet droseli fīdz galam. (Att. 60) Pārliecinieties, vai zāles trimmera aukla ir paralēli zemei.

Zāles aizslaucīšana

Gaisa plūsmu no rotējošās trimmera auklas var izmantot, lai aizvāktu zāli no teritorijas.

1. Turiet trimmera galvu un trimmera auklu paralēli zemei un virs zemes.
2. Pilnībā izmantojiet droseli.
3. Virziet trimmera galvu no vienas puses uz otru un aizslaukiet zāli.

BRĪDINĀJUMS: Notīriet trimmera galvas pārsegu katru reizi, kad piestiprināt jaunu trimmera auklu, lai novērstu līdzsvara trūkumu un vibrāciju rokturos. Pārbaudiet arī pārējās trimmera galvas daļas un vajadzības gadījumā tās notīriet.

Trimmera auklas nomaiņa

(Att. 61)

APKOPE

BRĪDINĀJUMS: Pirms tīrīt, remontēt un apkopt zāgi, izlasiet un izprotiet drošības sadaļu.

Apkopes grafiks

Obligāti ievērojiet apkopes grafiku. Intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Ja nelietojat izstrādājumu katru dienu, intervāli ir atšķirīgi. Veiciet tikai tos apkopes darbus, kas minēti šajā rokasgrāmatā. Lai veiktu apkopes darbus, kas nav minēti šajā rokasgrāmatā, sazinieties ar pilnvarotu apkopes centru.

Ikdienas apkope

• Notīriet ārējās virsmas.
• Iztīriet gaisa filtru. Ja nepieciešams, nomainiet.
• Pārbaudiet uzkabi.
• Pārbaudiet droseles mēlītes blokētāju un droseles vadības funkciju.
• Pārbaudiet rokturi un roktura stieni.
• Pārbaudiet apturēšanas slēdzi.
• Pārbaudiet aizsargus.
• Pârbaudiet, vai asmens ir pareizi nocentrêts, ir labi ass un nav ieplîsis.
  • Pārbaudiet trimmera galvu.
• Pārbaudiet tukšgaitas apgriezienu skaitu.
  • Pārbaudiet pretuzgriezni.
• Pārbaudiet, vai nerodas degvielas noplūde.
• Pārbaudiet transportēšanas aizsargu.

Iknedēļas apkope

• Pärbaudiet startera auklas rokturi un startera auklu.
• Pārbaudiet koniskā zobrata ellojumu.
• Notīriet karburatora ārpusi un virsmu ap to.
• Notīriet aizdedzes sveces ārpusi. Izņemiet sveci un pārbaudiet atstatumu starp elektrodiem. Noregulējiet atstarpi vai nomainiet aizdedzes sveci. Pārbaudiet, vai aizdedzes svecei ir ierobežotājs.

Ikmēneša apkope

• Iztīriet dzesēšanas sistēmu.
• Pārbaudiet degvielas filtru.
• Pārbaudiet, vai nav radušies degvielas šlūtenes bojājumi.
• Pārbaudiet visus kabelus un savienojumus.
• Pārbaudiet degvielas filtru.

Karburatora regulēšana

Karburatora pamatiestatijumi tiek noregulēti, to pārbaudot rūpnīcā. To veic speciāli apmācīts specialists.

Trokšna slāpētāja pārbaude

BRĪDINĀJUMS: Nekādā gadījumā nelietojiet izstrādājumu, kura slāpētājs ir bojāts. Vienmēr nomainiet bojātu slāpētāju.

BRĪDINĀJUMS: Slāpētāji ar katalītiskiem pārveidotājiem lietošanas laikā klūst loti karsti. Pastāv apdegumu vai aizdegšanās risks.

BRĪDINĀJUMS: Slāpētājs samazina trokšna līmeni un novirza izplūdes gāzes prom no operatora. Izplūdes gāzes ir karstas un tajās var būt dzirksteles. Ugunsgrēka risks.

IEVĒROJIET: Ja dzirksteļu uztvērēja siets ir bojāts, tas jānomaina. Nelietojiet izstrādājumu, ja slāpētājā nav dzirksteļu uztvērēja sieta vai tas ir bojāts.

IEVĒROJIET: Ja dzirksteļu uztvērēja siets ir aizsprostots, izstrādājums klūs pārāk karsts. Tas sabojās cilindru un virzuli.

1. Pārliecinieties, vai slāpētājs nav bojāts.
2. Pārbaudiet, vai trokšņa slāpētājs ir pareizi piestiprināts izstrādājumam.
3. Dažiem slāpētājiem ir īpašs dzirksteļu uztvērēja siets. Tīriet dzirksteļu uztvērēja sietu ar stieplu suku vismaz reizi nedēļā, ja izstrādājums ir aprīkots ar šāda veida slāpētāju. Izmantojiet stieplu birsti.(Att. 69)
   Šim izstrādājumam ir dzesēšana sistēma. Netīra vai aizsērējusi dzesēšanas sistēma izraisa izstrādājuma pārkaršanu, kas var sabojāt virzuli un cilindru.
   Pārbaudiet no tīriet dzesēšanas sistēmu ar suku reizi nedēļā vai biežāk apstāklos, kad tas ir nepieciešams.
   Dzesēšana sistēma sastāv no dzesēšanas ribām, cilindra (1) un gaisa ieplūdes atveres (2).
   (Att. 70)

Dzesēšanas sistēmas tīrīšana/apkope

Gaisa filtra tīrīšana

1. Nonemiet gaisa filtra pârsegu un iznemiet gaisa filtru.(Att. 71)
2. Iztīriet gaisa filtru ar siltu ziepjūdeni. Pirms uzstādīšanas pārliecinieties, vai gaisa filtrs ir sauss.
3. Nomainiet gaisa filtru, ja tas ir pārāk netīrs, lai to pilnībā notīrītu. Vienmēr nomainiet bojātu gaisa filtru.
4. Ja izstrādājumam ir putu polistirola filtrs, iee||ojiet to ar gaisa filtra e||u. Gaisa filtra e||u izmantojiet tikai putu polistirola filtram. Nelietojiet e||u filca filtram.

Degvielas filtrs

Ja dzinējā sāk trūkt degvielas, pārbaudiet, vai degvielas tvertnes vāciņš vai degvielas filtrs nav aizsērējis. (Att. 72)

Koniskā zobrata ieeļļošana

Sekojiet, lai koniskais zobrats būtu par trīs ceturtdaļām piepildīts ar smērvielu.

(Att. 73)

Aizdedzes sveces pārbaude

IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.
• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.
  a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi.
  b) Pārliecinieties, vai degvielas maisījums ir atbilstošs.
  c) Pārliecinieties, vai gaisa filtrs ir tīrs.
• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir

pareizs; skatiet šeit: TEHNISKIE DATI lpp. 292.(Att. 74)

- Ja nepieciešams, nomainiet aizdedzes sveci.

Zāga kēdes asināšana

BRĪDINĀJUMS: Apstādiniet dzinēju. Lietojiet aizsargcimdus.

• Lai pareizi uzasinātu asmeni, skatiet asmenim pievienotās instrukcijas.
• Kad asināt, pārliecinieties, ka izstrādājumam un asmenim ir pietiekams atbalsts.(Att. 75)
• Lietojiet 5,5 mm (7/32 collu) apało vili ar viles rokturi. (Att. 76)
• Turiet vili 15° lenkī.
• Asiniet vienu zāga asmens zobu pa labi un nākamo zobu pa kreisi, skatiet attēlu.(Att. 77)

Piezīme: Asiniet zobu malas ar plakano vīli, ja asmens ir stipri nodilis. Turpiniet asināt ar apaļo vīli.

• Lai nodrošinātu asmens līdzsvaru, visas malas uzasiniet vienādi.
• Noregulējiet asmens zobu izvērsumu uz 1 mm (0,04 collām), izmantojot ieteikto iestatīšanas instrumentu. Skatiet asmenim pievienotās instrukcijas.(Att. 78)

BRĪDINĀJUMS: Vienmēr atbrīvojieties no asmens, kas ir bojāts. Nemēginiet iztaisnot saliektu vai savērptu asmeni un izmantot to vēlreiz.

Zāles griezēju un zāles asmeņu asināšana

1. Asiniet zāles griezējus un zāles asmenus ar viena virziena plakanu vīli.
2. Uzasiniet visas zāles griezēju un asmeņu malas vienādi, lai nodrošinātu līdzsvaru.(Att. 79)

TRANSPORTĒŠANA UN UZGLABĀŠANA

• Gādājiet par iekārtas drošumu transportēšanas laikā, lai novērstu bojājumus un negadījumus.
• Glabājiet izstrādājumu un aprīkojumu sausā vietā, kurā temperatūra nenoslīd zem 0 grādiem.

• Notīriet izstrādājumu.

• Nomainiet vai salabojiet bojātās daļas.

• Izmantojiet izstrādājumam pareizo aizsargpārsegu, kas nesaglabā mitrumu.
• Transportēšanas laikā gādāiet, lai izstrādājums būtu cieši nostiprināts.

TEHNISKIE DATI

	Mērvienība B43BT
Dzinēja tehniskie dati
Cilindra darba tilpums cm	3	43
Cilindra atvērums mm 40,0
Takts mm 34,0
Apgriezienu skaits tukšgaitā rpm 2700 – 3300
Maksimālie apgriezieni rpm 10 000
Dzenamās vārpstas apgriezienu skaits rpm 7000
Dzinēja maksimālā jauda kW/rpm 1,25/7000
Aizdedzes svece QCJ-8Y
Elektrodu atstarpe mm 0,65
Degvielas tvertnes ietilpība: litrs 0,8
Trokšņa un vibrācijas līmeņa dati
Līdzvērtīgs vibrācijas līmenis (ahv, eq), uzstādīts zāles asmens, labās puses rokturis — skatiet 1. piezīmi	m/s2	4,6/4,3
Līdzvērtīgs vibrācijas līmenis (ahv, eq), uzstādīta trimmera galva, labās puses rokturis — skatiet 1. piezīmi	m/s2	4,2/4,5
Līdzvērtīgs vibrācijas līmenis (ahv, eq), uzstādīts zāga asmens, labās/kreisās puses rokturis — skatiet 1. piezīmi	m/s2	4,4/4,2
Skaņas jaudas līmenis, garantētais (LWA) — skatiet 2. piezīmi	dB (A) 118
Skaņas jaudas līmenis, izmērītais — skatiet 2. piezīmi	dB (A) 110
Skaņas spiediena līmenis pie operatora auss, uzstādīts zāles asmens — skatiet 3. piezīmi	dB (A) 96,7
Skaņas spiediena līmenis pie operatora auss, uzstādīta trimera galva — skatiet 3. piezīmi	dB (A) 95,4
Skaņas spiediena līmenis pie operatora auss, uzstādīts zāga asmens — skatiet 3. piezīmi	dB (A) 96,1
Izstrādājuma izmēri
Svars (bez griešanas aprīkojuma) kg	7,7
1. piezīme. Sniegtajos datos par ekvivalentu vibrācijas līmeni ir tipiska 1,5 m/s2statistiskā izkliede (standarta novirze).2. piezīme Atbilstoši EK direktīvai 2000/14/EK trokšņa emisija apkārtnē ir mērīta kā skaņas jauda (LWA). Ierīces no-vērotais skaņas intensitātes līmenis ir izmērīts ar pievienotu originālo griešanas ierīci, kas rada augstāko līmeni. Atšķirība starp garantēto un izmērīto skaņas intensitātes līmeni ir tāda, ka garantētā skaņas intensitātes līmeņa mērīju-mu rezultāts ietver aři izkliedi mērījuma rezultātā un atšķirības dažādām tā paša modela ierīcēm, kas atbilst direktī-vai 2000/14/EK.3. piezīme. Sniegtajos datos par ekvivalenta skaņas spiediena līmeni ierīcei ir tipiska statistiskā 3 dB (A) izkliede (standartnovirze).

PIEDERUMI

B43BT
Apstiprinātie piederumi Tips Griešanas ierīces aizsargs
Asmeņu/griežņu centrālā atvere, ∅ 25,4 mm
Vītnota asmens ass M12
Zāles asmens/zāles griezējs Zāles asmens 255-3 (∅ 255, 3 zobi) 580 30 50-01
Zāga asmens Zāga asmens 255-40 (∅ 255, 40 zo-bi)		592 83 81-28
Trimmera galva P35 580 30 50-01
Atbalsta plātne Fiksēts -

Содержание

ВЪВЕДЕНИЕ.... 295

БЕЗОПАСНОСТ.... 296

МОНТАЖ....301

РАБОТА.... 302
