HASZNÁLATI ÚTMUTATÓ B43 BT MCCULLOCH

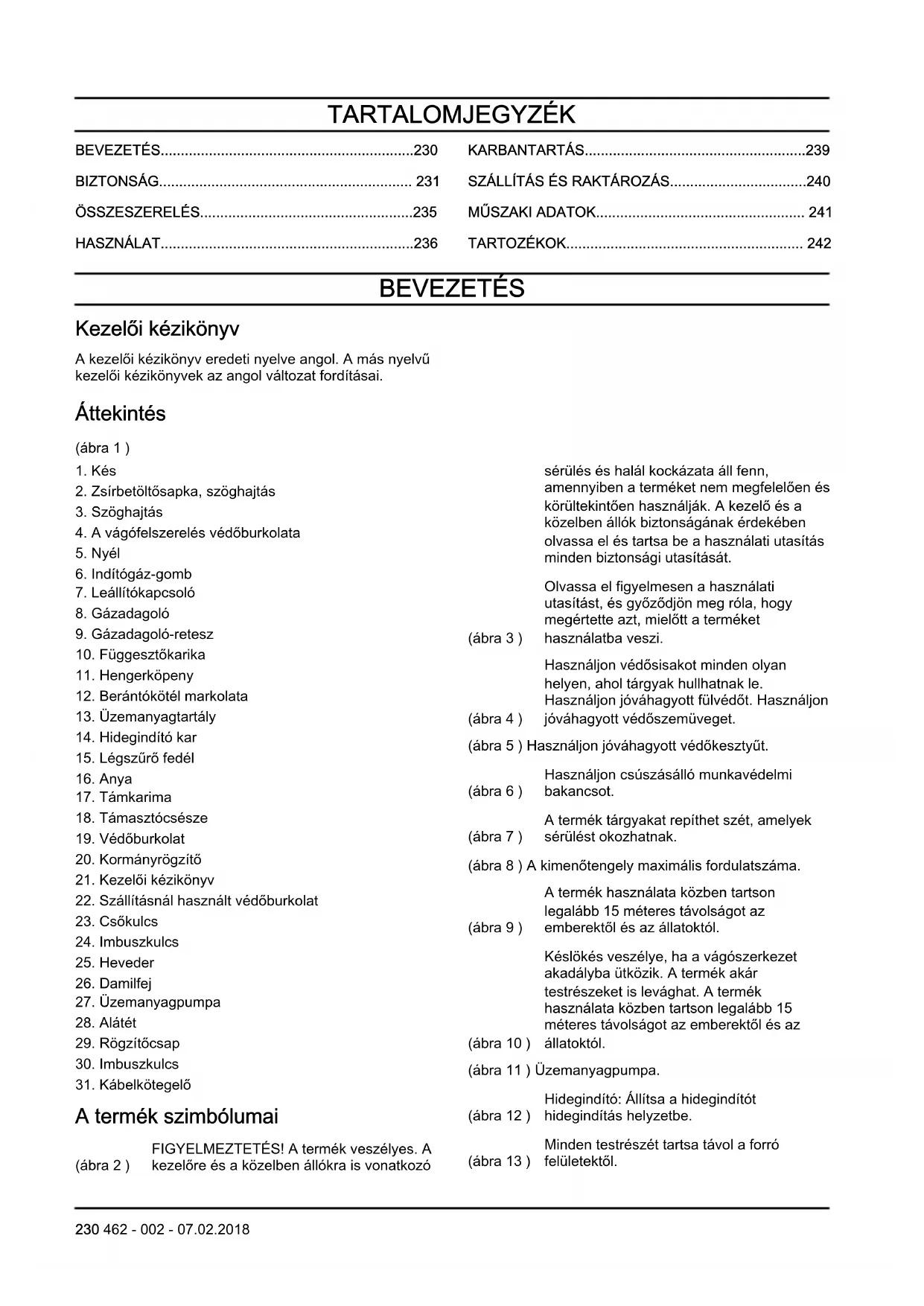

HU Használati utasítás 230-242

ÖSSZESZERELÉS....235

HASZNÁLAT....236

KARBANTARTÁS....239

SZÁLLÍTÁS ÉS RAKTÁROZÁS....240

MÜSZAKI ADATOK.... 241

TARTOZÉKOK.... 242

BEVEZETÉS

Kezelői kézikönyv

A kezelői kézikönyv eredeti nyelve angol. A más nyelvű kezelői kézikönyvek az angol változat fordításai.

Áttekintés

(ábra 1 )

1. Kés
2. Zsírbetöltősapka, szöghajtás
3. Szöghajtás
4. A vágófelszerelés védőburkolata
5. Nyél
6. Indítógáz-gomb
7. Leállítókapcsoló
8. Gázadagoló

9. Gázadagoló-retesz

10. Függesztőkarika

11. Hengerköpeny

12. Berántókötél markolata

13. Üzemanyagtartály

14. Hidegindító kar

15. Légszűrő fedél

16. Anya

17. Támkarima

18. Támasztócsésze

19. Védőburkolat

20. Kormányrögzítő

21. Kezelői kézikönyv

22. Szállításnál használt védőburkolat

23. Csőkulcs

24. Imbuszkulcs

25. Heveder

26. Damilfej

27. Üzemanyagpumpa

28. Alátét

29. Rögzítőcsap

30. Imbuszkulcs

31. Kábelkötegelő

A termék szimbólumai

FIGYELMEZTETÉS! A termék veszélyes. A kezelőre és a közelben állókra is vonatkozó (ábra 2)

sérülés és halál kockázata áll fenn, amennyiben a terméket nem megfelelően és körültekintően használják. A kezelő és a közelben állók biztonságának érdekében olvassa el és tartsa be a használati utasítás minden biztonsági utasítását.

Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket

(ábra 3 ) használatba veszi.

Használjon védősisakot minden olyan helyen, ahol tárgyak hullhatnak le. Használjon jóváhagyott fülvédőt. Használjon

(ábra 4 ) jóváhagyott védőszemüveget.

(ábra 5 ) Használjon jóváhagyott védőkesztyűt.

Használjon csúszásálló munkavédelmi bakancsot.

A termék tárgyakat repíthet szét, amelyek

(ábra 7) sérülést okozhatnak.

(ábra 8) A kimenőtengely maximális fordulatszáma.

A termék használata közben tartson legalább 15 méteres távolságot az

(ábra 9 ) emberektől és az állatoktól.

Késlökés veszélye, ha a vágószerkezet akadályba ütközik. A termék akár testrészeket is levághat. A termék használata közben tartson legalább 15 méteres távolságot az emberektől és az

(ábra 10) állatoktól.

(ábra 11) Üzemanyagpumpa.

Hidegindító: Állítsa a hidegindítót

(ábra 12 ) hidegindítás helyzetbe.

Minden testrészét tartsa távol a forró felületektöl.

Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a (ábra 14) címkén.

Ez a termék megfelel a vonatkozó EK- (ábra 15) irányelveknek.

Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

BIZTONSÁG

Biztonsági fogalommeghatározások

Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg.

FIGYELMEZTETÉS: Személyi sérülés veszélye.

VIGYÁZAT: A termék károsodásának veszélye.

Megjegyzés: Ezek az információk a termék használatát könnyítik meg.

Általános biztonsági utasítások

• Használja a terméket megfelelően. A nem megfelelő használat súlyos, akár halálos sérüléssel is járhat. A terméket csak a kézikönyvben ismertetett feladatokra használja. Ne használja a terméket egyéb feladatokra.
• Tartsa be a kézikönyvben olvasható utasításokat. Vegye figyelembe a biztonsági jelzéseket és tartsa be a biztonsági utasításokat. Ha a kezelő nem az utasítások és a szimbóluomok szerint jár el, anyagi kár, személyi sérülés, akár halál is bekövetkezhet.
• Örizze meg a kézikönyvet. Használja az utasítást a termék összeszereléséhez, működtetéséhez és a megfelelő üzemállapot fenntartásához. Használja az utasítást a kiegészítők és tartozékok megfelelő felszereléséhez. Csak jóváhagyott kiegészítőt és tartozékot használjon.
• Ne használjon sérült terméket. Tartsa be a karbantartási ütemtervet. Csak olyan karbantartási munkát végezzen, amire a kézikönyvben utasítást talál. Az összes többi karbantartási munkát bizza a hivatalos szakszervizre.
• A kézikönyv nem tartalmazhatja minden olyan helyzet leírását, ami a termék használata során előfordulhat. Legyen körültekintő és hagyatkozzon a

józan eszére. Ne működtesse a terméket és ne végezzen rajta karbantartást, ha nem biztos a dolgában. Kérjen tájékoztatást a termék szakértőjétől, a forgalmazótól, szervizműhelytől vagy a hivatalos márkaszerviztől.

• Húzza le a gyertyapipát, mielőtt a termék összeszerelésébe kezd, elteszi vagy karbantartásba kezd.
• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.
• Ne lélegezze be a motorból kiáramló füstöt. A motor kipufogógázainak hosszas belégzése káros lehet az egészségre.
• Ne indítsa be az egységet zárt helyiségben vagy gyúlékony anyagok közelében. A kipufogógázok forróak, és lehet bennük szikra, mely tüzet okozhat. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• A termék használatakor a motor elektromágneses mezőt hoz létre. Az elektromágneses mező károsíthatja az orvosi implantátumokat. A termék használata előtt kérje ki orvosa vagy orvosi implantátuma gyártójának tanácsát.
• A terméket gyermekek nem használhatják. Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.
• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.
• A terméket zárja el olyan helyre, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.
• A termék tárgyakat repíthet szét, és ezzel sérülést okozhat. Tartsa be a biztonsági előírásokat, hogy csökkenthető legyen a súlyos, akár halálos sérülések kockázata.

• Ne hagyja magára a járó motorú terméket.

• Az esetleges balesetekért a termék kezelője a felelős.

• A termék használatának megkezdése előtt ellenőrizze az alkatrészek épségét.
• A termék használatának megkezdése előtt gondoskodjon arról, hogy minimum 15 m (50 láb) távolságra kerüljön más személyektől, illetve állatoktól. Tudassa a közelben levő személyekkel, hogy használni fogja a terméket.
• Tartsa be az állami vagy helyi törvényeket. Egyes feltételek mellett ezek tilthatják vagy korlátozhatják a termék használatát.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, kábítószer vagy gyógyszer hatása alatt áll. Ezek befolyásolhatják a látását, éberségét, koordinációját vagy ítélőképességét.

Biztonsági utasítások az üzemeltetéshez

• A használata előtt gondoskodjon arról, hogy a termék legyen teljesen összeszerelve.
• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná. Fektesse a terméket vízszintes felületre. Gondoskodjon arról, hogy a vágófelszerelés se a talajhoz, se egyéb tárgyakhoz ne érjen hozzá.
• A termék tárgyakat repíthet szét, amelyek szemsérülést okozhatnak. A termék használatakor viseljen jóváhagyott védőszemüveget.

- Legyen körültekintő, a termék használata közben az Ön tudta nélkül gyerekek jöhetnek a közelébe.

- Ne működtesse a terméket, ha a munkaterületen más is tartózkodik. Állítsa le a terméket, ha valaki belép a munkaterületre.

- Legyen körültekintő, hogy ne veszítse el uralmát a termék felett.

- Ne használja a terméket, ha baleset esetén nincs, aki segítsen. Mindig tudassa másokkal, hogy használni fogja a terméket, mielőtt dolgozni kezd vele.

- Csak akkor forduljon meg a termékkel, ha meggyőződött arról, hogy sem ember, sem állat nincs a biztonsági területen belül.

- Munkakezdés előtt távolítson el minden nem kívánatos anyagot a munkaterületről. Ha a vágófelszerelés nekiütközik valaminek, az elrepülve személyi sérülést vagy anyagi kárt okozhat. A nem kívánatos anyag rátekeredhet a vágófelszerelésre és kárt okozhat.

- Ne használja a terméket rossz időjárás esetén (köd, eső, erős szél, villámlás kockázata vagy egyéb kedvezőtlen időjárási viszonyok). Rossz időjárás esetén veszélyes feltételek alakulhatnak ki (például csúszós talajfelület).

- Ügyeljen arra, hogy szabadon mozoghasson, és dolgozzon stabil testhelyzetben. (ábra 16 )

• Ügyeljen arra, hogy ne eshessen el a termék használatakor. Ne görnyedve, meghajolva használja a terméket.
• Tartsa mindig mindkét kezével a terméket. A terméket tartsa teste jobb oldalán. (ábra 17 )

- Használat közben a vágófelszerelés legyen a derékszint alatt.

- Ha a hidegindító karja motorindításkor hidegindítás helyzetben van, a vágófelszerelés forogni kezd.

- Ne érjen a szöghajtáshoz, miután leállt a motor. A szöghajtás a használat során felforrósodik. A forró felületek sérülést okozhatnak.

- Állítsa le a motort, mielőtt szállítani kezdi a terméket.

- Ne tegye le a terméket járó motorral.

- Mielött a terméken lévő, nem kívánatos anyagok eltávolításába kezd, állítsa le a motort és várja meg, amíg a vágófelszerelés leáll. Várja meg, hogy a vágófelszerelés leálljon, mielött Ön vagy a segítsége eltávolítja a levágott anyagot.

Személyi védőfelszerelés

• Amikor a terméket használja, viseljen mindig megfelelő személyi védőfelszerelést. A személyi védőfelszerelés nem szünteti meg a személyi sérülés kockázatát. A személyi védőfelszerelés egy esetleges baleset esetén mérsékli a sérülés mértékét.
• A termék használatakor viseljen jóváhagyott védőszemüveget.
• Ne mezítláb vagy nyitott cipőben működtesse a terméket. Mindig viseljen erős, csúszásmentes bakancsot.
• Viseljen vastag, hosszú szárú nadrágot.
• Szükség esetén használjon jóváhagyott védőkesztyűt.
• Vegyen fel védősisakot, ha fennáll az esélye, hogy valami a fejére eshet.
• A termék használatakor viseljen jóváhagyott fülvédőt. A zajnak való tartós kitettség halláskárosodást okozhat.
• Legyen a közelben elsősegély-készlet.

Biztonsági eszközök a terméken

- Feltétlenül végezzen rendszeres karbantartást a terméken.

• A termék élettartama így növelhető,
• a balesetveszély pedig csökken.

Vizsgáltassa át rendszeresen a terméket márkakereskedésben vagy szakszervizben, ahol elvégzik a szükséges beállításokat, javításokat.

- Ne használja a terméket sérült biztonsági eszközökkel. Ha a termék megsérült, forduljon vele hivatalos szakszervizhez.

Gázadagoló retesze

A gázadagoló retesze a gázadagoló kart rögzíti véletlen használat ellen.

(ábra 18 )

A gázadagoló (B) kioldásához nyomja meg a gázadagoló reteszét (A). Amikor elengedi a fogantyút, a gázadagoló retesze és a gázadagoló is visszatér alaphelyzetbe.

1. Ellenőrizze, hogy amikor elengedi a gázadagoló reteszét (A) a gázadagoló (B) alapjárati helyzetben rögzül.
2. Nyomja le a gázadagoló reteszét (A) és győződjön meg arról, hogy az visszatér az eredeti helyzetébe, miután felengedi.
3. Nyomja le a gázadagolót (B) és győződjön meg arról, hogy az visszatér az eredeti helyzetébe, miután elengedi.

Indítsa be a motort és adjon teljes gázt. Engedje el a gázadagolót és ellenőrizze, hogy a vágófelszerelés leáll. Ha a vágófelszerelés a gázadagoló alapjárati helyzetében is forog, vizsgálja meg a karburátoron az alapjárat-beállító csavar helyzetét.

Leállítókapcsoló

Indítsa be a motort. Győződjön meg arról, hogy a motor leáll, amikor a leállítókapcsolót STOP helyzetbe állítja.

(ábra 19 )

A vágófelszerelés védőburkolata

A vágófelszerelés védőburkolata megakadályozza, hogy az elszabadult tárgyak elérjék a kezelőt. Vizsgálja meg a vágófelszerelés védőburkolatának épségét, és cserélje ki, ha megsérült. A vágófelszereléshez csak a jóváhagyott védőburkolatot használjon.

(ábra 20 )

(ábra 21 )

Rezgéscsillapító rendszer

FIGYELMEZTETÉS: Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erötlenség, a bör színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Az alacsony külső hőmérséklet súlyosbíthatja a tüneteket.

- Az Ön terméke rezgéscsillapító rendszerrel van ellátva, amely csökkenti a vibrációt és megkönnyíti a termék kezelését.

- A helytelenül felcsévélt zsinór, illetve az életlen vagy nem megfelelő vágófelszerelés használata emeli a rezgésszintet.

(ábra 22 )

FIGYELMEZTETÉS: Ne használja a hámot, ha a leoldó funkció hibás. A termék beállításakor ellenőrizze a hámot leoldó funkció megfelelő működését.

A hámot leoldó funkció fogantyúja a termék elejénél található. A hám hevedereinek mindig a megfelelő helyzetben kell maradniuk.

(ábra 23 )

Vészhelyzetben a hámot leoldó funkció segít biztonságosan leoldani a terméket.

Kipufogódob

• Ne indítsa be a motort, ha a kipufogódob megsérült. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. Legyen a közelben tűzoltó készülék.
• Ellenőrizze rendszeresen a kipufogódob rögzítettségét.
• Ne érjen a motorhoz vagy a kipufogódobhoz, ha jár a motor. Ne érjen a motorhoz vagy a kipufogódobhoz még egy darabig, miután leállította a motort. A forró felületek sérülést okozhatnak.
• A forró kipufogódob tüzet okozhat. Legyen óvatos, ha a terméket gyúlékony folyadékok vagy gözök közelében használja.
• Ne érjen a kipufogódob alkatrészeihez, ha a kipufogódob megsérült. Az alkatrészek rákkeltő vegyi anyagokat tartalmazhatnak.

(ábra 24 )

Vágószerkezet

Válassza ki és tartsa karban a vágószerkezetet ahhoz, hogy:

• Maximális legyen a vágási teljesítmény.
• Növelje a vágószerkezet élettartamát.
• Kövesse a hangfogóra vonatkozó ellenőrzéssel, karbantartással és szervizeléssel kapcsolatos utasításokat.
• A vágószerkezethez csak a jóváhagyott védőburkolatot használja. Lásd a műszaki adatokat.

FIGYELMEZTETÉS: A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja. Lásd a Műszaki adatok című fejezetet. A helyes zsinóradagoláshoz és megfelelő zsinórátmérő kiválasztásához lásd a vágófelszerelésre vonatkozó utasításokat.

FIGYELMEZTETÉS: A hibás vágófelszerelés használata növelheti a balesetveszélyt.

FIGYELMEZTETÉS: Mielőtt bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó elengedése után is forog. Győződjön meg róla, hogy a vágóeszköz leállt, vegye le a gyertyapipát, és csak ezután kezdjen dolgozni rajta.

Vágószerkezet

- A fürésztárcsával faszerű növényeket vághat.

(ábra 25 )

- Erőteljes fű vágásához használja a pengéket és fűvágó késeket.

(ábra 26 )

- Fünyíráshoz használjon damilfejet.

(ábra 27 )

- Egy helytelenül élezett, vagy sérült penge növeli a balesetveszélyt. A penge vágófogai mindig legyenek megfelelően élezve. Tartsa be az utasításokat, és csak a javasolt reszelősablont használja.

(ábra 28 )

- A hibásan élezett penge növeli az elakadás és a késlökés veszélyét. Ez károsíthatja a fűrészpengét. A fűrészpenge élezését helyesen végezze. Kövesse az utasításokat, és a javasolt élezőszerszámot használja.

(ábra 29 )

- Ellenőrizze a vágófelszerelést sérülés, repedés szempontjából. Ha a vágófelszerelés sérült, cserélje ki.

• A vágófelszerelést kizárólag az ajánlott védőburkolattal használja. Lásd: TARTOZÉKOK242. oldalon.

Damilfej

FIGYELMEZTETÉS: Az egészségre ártalmas rezgések elkerülése érdekében ügyeljen arra, hogy a zsinór legyen mindig szorosan és egyenletesen a dobra tekerve.

(ábra 30 )

- Csak a javasolt damilfejeket és zsinórokat használja.

- Csak a javasolt vágófelszereléseket használja.

- Kisebb géphez általában kisebb damilfej szükséges, és fordítva.

- A zsinór hossza ugyancsak lényeges. A hosszabb zsinór nagyobb teljesítményű motort igényel, mint az ugyanolyan keresztmetszetű rövidebb zsinór.

- A szegélynyíró védőburkolatán lévő késnek épnek kell lennie. A kés a zsinór megfelelő méretűre történő vágására szolgál.

- A zsinór élettartamának növelése érdekében használat előtt áztassa vízbe néhány napra.

Kések

• A terméket jóváhagyott késsel használja. A kést csak az összes szükséges alkatrész megfelelő felszerelése után használja. Ellenőrizze a megfelelő felszerelést és azt, hogy a megfelelő alkatrészeket használja. A nem megfelelő felszerelés miatt a kés lerepülhet, ami súlyos sérülést okozhat a kezelőnek vagy a körülötte tartózkodó személyeknek.
• A kés kezelésekor és a karbantartás során viseljen védőkesztyűt.
• Viseljen védőkesztyűt, ha a terméket késsel használja.
• A kés sérülést okozhat, ha a motor leállítása vagy a gázadagoló elengedése után tovább pörög. Karbantartás előtt ellenőrizze, hogy a kés teljesen megállt-e.
• Mielőtt munkát végezne a vágófelszerelésen, állítsa le a motort. Győződjön meg róla, hogy a vágófelszerelés teljesen leállt. Vegye le a vezetéket a gyújtógyertyáról.
• A penge vágófogai mindig legyenek megfelelően élezve.

(ábra 31 )

- Ne használjon sérült vágófelszerelést!

- A termék szállítása vagy tárolása esetén rögzítse a késre a szállítási biztosítószerkezetet.

A kés visszarúgása

• A kés visszarúgása a termék hirtelen elmozdulása oldalra, előre vagy hátrafelé. A penge visszarúgása akkor jelentkezik, ha a fűvágó kés vagy a fűrészpenge olyan tárgynak ütközik, amit nem tud elvágni. A kés visszarúgása gyakrabban következik be olyan területen, ahol a vágandó anyagot nem lehet jól látni.
• A kés visszarúgása esetén előfordulhat, hogy a termék vagy a kezelője kibillen a helyzetéből. Az elmozduló kés közeli személyeket is elérhet, így fennáll a sérülés kockázata.
• Ha a kés elgörbült, megrepedt vagy más módon megsérült, ki kell cserélni.
• Használjon éles kést A visszarúgás esélye megnő, ha a kés nem éles.

Üzemanyaggal kapcsolatos biztonság

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket. Távolítsa el a nem kívánt üzemanyagot a termékről.
• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha olaj vagy üzemanyag került a termékre vagy Önre.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.
• Az üzemanyag vagy a motor közelében ne dohányozzon.
• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.
• Ne tankoljon járó motornál.
• Várja meg a tankolással, amíg lehül a motor.
• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.
• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• Körültekintően húzza meg a tanksapkát, különben tűz keletkezhet.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

• Ne töltse túl üzemanyaggal a terméket.

• Ügyeljen arra, hogy ne forduljon elő szivárgás, amikor a terméket vagy az üzemanyagtartályt mozgatja.
• Ne vigye olyan helyre a terméket vagy az üzemanyagtartályt, ahol nyílt láng, szikra vagy örláng található. Győződjön meg arról, hogy a tárolás helyén nem található nyílt láng.
• Csak jóváhagyott tartályt használjon az üzemanyag szállítására vagy tárolására.
• Hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A lefejtett üzemanyag elhelyezésekor járjon el a hatályos helyi előírások szerint.
• Hosszú távú tárolás előtt tisztítsa meg a terméket.
• Húzza le a gyertyapipát, mielőtt a terméket elteszi, hogy a motor ne indulhasson be véletlenül.

Biztonsági utasítások a karbantartáshoz

- Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szakszervizhez. Ne használja a terméket addig, amíg az nincs helyesen beállítva, illetve megjavítva.

ÖSSZESZERELÉS

FIGYELMEZTETÉS: Olvassa el a biztonságról szóló fejezetet, mielőtt összeszerelné a terméket.

A fogantyúrúd felszerelése

1. Rögzítse a fogantyút a rögzítőbilincsre a képen látható módon. (ábra 32)
2. Rögzítse a kábelt a kábelkötegelőkkel ellátott tengelyre.

A védőburkolat felszerelése

- Rögzítse a védőburkolatot a tengelyre a képen látható módon. (ábra 33)

A vágófelszerelés damilfejhez és a fűvágó késhez tartozó védőburkolatának felszerelése

- Rögzítse a vágófelszerelést a tengelyre a képen látható módon. (ábra 34)

A vágófelszerelés fürészpengéhez tartozó védőburkolatának felszerelése

- Rögzítse a vágófelszerelést a tengelyre a képen látható módon. (ábra 35)

A damilfej felszerelése

1. Szerelje fel a hajtótárcsát a kimenőtengelyre.

2. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtóműházon lévő megfelelő lyukkal.

3. Helyezze be az imbuszkulcsot a nyílásba a tengely rögzítéséhez.
4. Csavarja a damilfejet a tengelyre. (ábra 36)

A füvágó kés felszerelése

1. Szerelje fel a hajtótárcsát a kimenőtengelyre.
2. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtómüházon lévő megfelelő lyukkal.
3. Helyezze be az imbuszkulcsot a nyílásba a tengely rögzítéséhez.
4. Szerelje fel a kést a tengelyre.
5. Rögzítse a támkarimát, az alátétet és az anyát a kimenőtengelyre.
6. Szorítsa meg teljesen az anyát a csőkulccsal.
7. Szerelje be a rögzítőcsapot az anyába. (ábra 37)

A fűrészpenge felszerelése

1. Szerelje fel a hajtótárcsát a kimenőtengelyre.
2. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő lyukak egyike egy vonalba nem kerül a hajtómüházon lévő megfelelő lyukkal.

3. Helyezze be az imbuszkulcsot a nyílásba a tengely rögzítéséhez.

4. Szerelje fel a kést a tengelyre. Ellenőrizze, hogy a vágófejek a megfelelő irányba mutatnak-e.

5. Rögzítse a támkarimát, az alátétet és az anyát a kimenőtengelyre.
6. Szorítsa meg teljesen az anyát a csőkulccsal.
7. Szerelje be a rögzítőcsapot az anyába. (ábra 38)

A heveder beállítása

FIGYELMEZTETÉS: A termék mindig legyen megfelelően beakasztva a hevederbe. Soha ne használjon olyan hevedert, melynek gyorskioldója meghibásodott.

FIGYELMEZTETÉS: Vészhelyzetben a hevedert leoldó funkció segít biztonságosan leoldani a hevedert és a terméket.

(ábra 39 )

1. Vegye fel a szíjat.

2. Állítsa be a hámot úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa.

3. Állítsa be az oldalsó hevedereket úgy, hogy a súly egyformán terhelje a vállait.(ábra 40)
4. Állítsa be úgy a hámot, hogy a vágófelszerelés párhuzamos legyen a talajjal.
5. A vágófelszerelés feküdjön fel könnyedén a talajon. Az egység megfelelő kiegyensúlyozásához állítsa be ezután a hámbilincs helyzetét.

Megjegyzés: Fűvágó kés használata esetén a terméket nagyjából 10 cm-rel a talaj fölött kell kiegyensúlyozni, hogy a fűvágó kés ne ütközzön a kövekbe stb.

A szállítási biztosítószerkezet felszerelése

1. Rögzítse a szállítási biztosítószerkezetet a pengére az ábrának megfelelően.(ábra 41)

HASZNÁLAT

FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt használni kezdené a terméket.

Üzemanyag

Az üzemanyag használata

VIGYÁZAT: A termékben kétütemű motor működik. Használjon üzemanyagként benzin és kétütemű motorolaj keverékét. Ügyeljen a megfelelő keverési arányra. A benzin és az olaj nem megfelelő aránya károsíthatja a motort.

Benzin

VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

VIGYÁZAT: Ne használjon olyan benzint, ami több mint 10% etanolt tartalmaz (E10). Ezzel kárt tehet a termékben.

• Használjon friss, minimum 90 RON (87 AKI) oktánszámú és 10%-nál kevesebb etanolt (E10) tartalmazó, ólmozatlan benzint.
• Használjon magasabb oktánszámú benzint, ha gyakran használja a terméket folyamatosan magas fordulatszámon.

Kétütemű motorolaj

• Csak kiváló minőségű kétütemű motorolajat használjon. Csak léghűtéses motorba való motorolajat használjon.
• Ne használjon másféle olajat.
  • A keverési arány 50:1-hez (2%).

Benzin, liter Kétütemű olaj, liter
5 0,10
10 0,20
15 0,30
20 0,40

Keverék üzemanyag előállítása

Megjegyzés: A benzint és az olajat mindig tiszta tartályban keverje.

Megjegyzés: Egyszerre ne keverjen be több üzemanyagot, mint amit 30 nap alatt elhasznál.

1. Töltse be a benzin fele mennyiségét.
2. Töltse be a teljes olajmennyiséget.
3. Rázza össze az üzemanyag-keveréket, hogy az alkotóelemek összekeveredjenek.
4. Töltse be a maradék benzint.

5. Rázza össze az üzemanyag-keveréket, hogy az alkotóelemek összekeveredjenek.

6. Töltse fel az üzemanyagtartályt.

Tankolás

• Mindig túlcsordulás-védelemmel ellátott üzemanyagtartályt használjon.
• Ha maradt a tartályban, távolítsa el a nem kívánt üzemanyagot és szárítsa ki a tartályt.
• A tanksapka körüli területet tisztítsa le.
• Rázza össze maga előtt az üzemanyagtartályt, és tankolja meg a gépet az üzemanyag-keverékkel.

Indítás és leállítás

A termék ellenőrzése az indítás előtt

1. Vizsgálja át a terméket hiányzó, sérült, meglazult vagy elhasználódott alkatrészek tekintetében.
2. Ellenőrizze az anyákat és csavarokat.
3. Ellenőrizze a késeket.
4. Ellenőrizze a levegőszűrőt.
5. Ellenőrizze a gázadagoló reteszét és a gázadagolót.
6. Ellenőrizze a leállítókapcsolót.
7. Ellenőrizze a terméket, nem szivárog-e belőle az üzemanyag.

Hideg motor indítása

1. A leállítókapcsolót állítsa a start pozícióba.
2. Nyomja meg az indítógombot.
3. Nyomja meg az üzemanyagpumpa gumilabdáját 10-szer. A labdának nem szükséges teljesen megtelnie. (ábra 42)
4. Állítsa a hidegindítót hidegindítás helyzetbe.(ábra 43)
5. Nyomja a géptestet bal kézzel a talajnak. A jobb kezével lassan húzza ki az indítózsinórt, amíg némi ellenállásba nem ütközik. Gyorsan és erőteljesen húzza ki a zsinórt. Addig ismételje, míg a motor be nem indul.(ábra 44)

FIGYELMEZTETÉS: Használja az indítófogantyút. Ne tekerje az indítózsinórt a keze köré.

VIGYÁZAT: Ne húzza ki teljesen az indítózsinórt. Az indítózsinór kihúzását követően ne engedje el a zsinór fogantyúját.

1. Állítsa vissza a szívatókart üzemelés állásba.
2. Hagyja a motort járni 10 másodpercig.
3. Enyhén húzza meg a gázadagolót, és hagyja alacsony fordulatszámon járni a motort 60 másodpercig.

FIGYELMEZTETÉS: Ne érjen a fedélhez. A felület érintése égési sérüléseket okozhat.

FIGYELMEZTETÉS: Ne érjen a fedélhez. Ha a gyújtógyertya sérült, a fedéllel való érintkezés elektromos áramütéshez vezethet. Soha ne használjon olyan gépet, amelyben a gyertyapipa meghibásodott.

(ábra 45 )

Meleg motor indítása

1. A leállítókapcsolót állítsa a start pozícióba.
2. Nyomja meg az üzemanyagpumpa gumilabdáját 10-szer. A labdának nem szükséges teljesen megtelnie. (ábra 46)
3. Állítsa vissza a szívatókart üzemelés állásba.
4. Gyorsan és erőteljesen húzza ki a zsinórt. Addig ismételje, míg a motor be nem indul.

Leállítás

• A motor leállításához állítsa le a gyújtást.(ábra 47)

A füszegélyvágó használata

VIGYÁZAT: Minden műveletet követően hagyja visszaállni a motort alapjárati fordulatszámra. A motort károsíthatja, ha terhelés nélkül hosszan működtetik teljes gázzal.

Megjegyzés: Damil pótlásakor tisztítsa meg a damilfej burkolatát, hogy megelőzhetők legyenek a rezgések. Vizsgálja meg a damilfej többi alkatrészét, szükség esetén cserélje ki.

Általános munkavégzési utasítások

FIGYELMEZTETÉS: Legyen óvatos, ha feszülő fát vág. A vágás közben vagy a vágás végén váratlanul a helyére mozdulhat, és ezzel a terméknek ütődve sérülést okozhat.

• Tisztítson meg egy nyílt területet a munkaterület egyik végén, és kezdje onnan a munkát.
• Szabályos vonalban haladjon végig a munkaterületen.(ábra 48)
• Fordítsa a terméket teljesen balra és jobbra, minden fordulattal 4-5 méter széles területet megtisztítva.
• Tisztítson meg 75 méter hosszúságú területet, mielőtt visszaindul. Vigye magával az üzemanyagkannát is.

• Olyan útvonalat válasszon, amelyen keresztül a lehető legkevesebb árkon és akadályon kell átkelnie.

• Olyan irányba haladjon, hogy a szél a megtisztított területre döntse a levágott növényzetet.(ábra 49)

• Haladjon a lejtők mentén, ne azokon át.

Erdőritkítás fűrésztárcsával

1. Nagyobb törzsek vágásánál nagyobb a késlökés veszélye. Ezért ne vágjon a pengének azon szakaszával, amely megegyezik a 12 és 3 óra közötti szöggel az óra számlapján.(ábra 50)
2. Ahhoz, hogy a fa balra döljön, a fa alsó részét jobbra kell tolni. Döntse meg a pengét és egy határozott mozdulattal nyomja diagonálisan lefelé, jobbra. Ugyanakkor nyomja a pengevédőt a fa törzséhez. Ne vágjon a pengének azon szakaszával, amely megegyezik a 3 és 5 óra közötti szöggel az óra számlapján. Adjon teljes gázt, mielőtt a pengét a felülethez nyomja. (ábra 51)
3. Ahhoz, hogy a fa jobbra döljön, a fa alsó részét balra kell tolni. Döntse meg a pengét és nyomja átlósan felfelé, jobbra. Használja a 3 és 5 óra közötti vágási szögnek megfelelő pengeszakaszt, hogy a penge forgásiránya balra vigye a fa törzsének alsó részét. (ábra 52)
4. Ahhoz, hogy a fa előre döljön, a fa alsó részét hátra kell feszíteni. Húzza hátra a pengét egy gyors és határozott mozdulattal. (ábra 53)
5. A nagyobb törzseket két oldalról kell vágni. Határozza meg először a fatörzs esésének irányát. Először a dőlési oldalon használja a fűrészt. Ezután fűrészelje be a másik oldalon, hogy a törzs eldöljön. A törzs vastagságától és a fatípus keménységétől függően kell nyomást gyakorolnia a törzsre. A vékonyabb törzsek erőteljesebb, míg a vastagabbak gyengébb nyomást igényelnek. (ábra 54) (ábra 55)
6. Ha a fák sürün állnak egymás mellett, a haladás sebességét ennek figyelembevételével válassza meg.
7. Ha a penge beszorul egy fatörzsbe, soha ne próbálja azt a gépet megrántva kiszabadítani. Ilyenkor a penge, a szögváltómű, hajtótengelycső vagy a kormány megsérülhet. Engedje el a fogantyút, fogja meg két kézzel a hajtótengelycsövet és húzza ki lassan a gépet.

Bokorirtás fűrésztárcsával

Ahhoz, hogy a fa balra döljön, a fa alsó részét jobbra kell tolni.

• Vágja meg a vékony fákat és bokrokat.
• Mozgassa a terméket oldalról oldalra.
• Egy mozdulattal több fát is vágjon meg.
  • Vékony fák csoportban:(ábra 56)

a) Vágja a külső fákat magasan.
b) Vágja a külső fákat a megfelelő magasságra.
c) Vágjon középről. Ha nem fér hozzá a csoport közepéhez, vágja meg a külső fákat magasan, és hagyja kidőlni őket. Ezzel csökkentheti annak az esélyét, hogy a fűrésztárcsa megakad.

Fűritkítás fűvágó késsel

1. Füvágó kést és fü vágófejet ne használjon fás szárú növényekhez.
2. A magas és erőteljes fű minden típusának ritkítása fűvágó késsel történik.
3. A füvet oldalirányban ingaszerű mozgással kaszálja, a jobbról balra induló mozdulattal ritkíthat, a balról jobbra induló mozdulattal pedig visszatér kiinduló helyzetbe. A penge a bal oldalával dolgozzon („8 és 12 óra között”).
4. Ha a fúritkítás során a pengét kissé balra dönti, a fú rendbe gyűlik, amely megkönnyíti az összegyűjtést, például a gereblyézésnél.
5. Igyekezzen ritmikusan dolgozni. Álljon stabilan, lábait kissé széttéve. A kiindulóhelyzetbe visszatérve lépjen előre, majd vesse meg újra lábát a talajon.
6. A támasztócsésze finoman érintkezzen a talajjal. A támasztócsésze rendeltetése, hogy ne engedje a pengét a talajnak ütközni.
7. Csökkentse a fünyesedék penge körüli lerakódásának a kockázatát azzal, hogy mindig teljes gázon dolgozik, és elkerüli a korábban levágott nyesedéket visszalendítéskor.
8. Mielött a levágott anyagot összegyűjti, állítsa le a motort, akassza le a hámot, és tegye le a gépet a talajra.

Füszegély nyírás

1. Tartsa a szegélynyíró fejet közvetlenül a talajszint felett ferdén.(ábra 57) Ne nyomja bele a fűvágó damilt a fűbe.
2. Csökkentse a fűvágó damil hosszát 10–12 cm-re (4–4,75 hüvelyk), és csökkentse a motor fordulatszámát is, hogy megóvja a növényeket a károsodástól.
3. Csak 80% gázt adjon, amikor akadályok közelében végez fünyírást.(ábra 58)

Fünyírás

1. A füszegélyvágó damilja kaszáláskor legyen párhuzamos a talajjal.(ábra 59)
2. Ne nyomja le a talajra a damilfejet. A talaj és a termék is károsodhat.
3. Ne hagyja, hogy a damilfej folyamatosan a talajhoz érjen, mert az károsodhat.
4. A kaszáló mozdulatokat teljes gázadással végezze. (ábra 60 ) A füszegélyvágó damilja legyen párhuzamos a talajjal.

A fü seprése

A forgó zsinór légáramlatával eltávolíthatja a levágott füvet a munkaterületröl.

1. Tartsa a damilfejet és annak zsinójrát a talaj felett, arra párhuzamosan.

2. Adjon teljes gázt.

3. A szegélyvágó fejet oldalról oldalra mozgatva seperje a füvet.

FIGYELMEZTETÉS: Minden alkalommal tisztítsa meg a damilfej borítását, amikor új vágózsinórt helyez fel, hogy egyensúlyt biztosíthasson és elkerülhesse a markolat vibrálását. Ellenőrizze és szükség esetén tisztítsa meg a szegélyvágó fej egyéb elemeit is.

A szegélyvágó damil pótlása

(ábra 61 )
(ábra 62 )
(ábra 63 )
(ábra 64 )
(ábra 65 )
(ábra 66 )
(ábra 67 )
(ábra 68 )

KARBANTARTÁS

FIGYELMEZTETÉS: A termék javítása vagy karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet.

Karbantartási terv

Feltétlenül tartsa be a karbantartási ütemtervet. Az intervallumok meghatározásakor a termék napi használatát feltételeztük. Ha nem használja a terméket naponta, az intervallumok eltérőek. Csak azt a karbantartási munkát végezze el, amire a kézikönyvben utasítást talál. A kézikönyvben nem található egyéb karbantartási munkákkal keresse fel a hivatalos szakszervizt.

Napi karbantartás

• Tisztítsa meg a külső felületeket.
• Légszűrő tisztítása. Ha szükséges, cserélje ki.
• Ellenőrizze a hevedert.
• Ellenőrizze a gázadagoló reteszét és a gázadagoló működését.
• Ellenőrizze a fogantyút és a fogantyúrudat.
• Ellenőrizze a leállítókapcsolót.
• Ellenőrizze a védőburkolatokat.
• Ellenőrizze, hogy a penge jól kiegyensúlyozott, éles és nem sérült-e.
  • Cserélje ki a damilfejet.
• Ellenőrizze az alapjárati fordulatszámot.
• Ellenőrizze az önbiztosító anyát.
• Ellenőrizze, nem szivárog-e az üzemanyag.
• Ellenőrizze a szállítási biztosítószerkezetet.

Heti karbantartás

• Ellenőrizze az indítózsinórt és a fogantyúját.
• Ellenőrizze a szöghajtás kenését.
• Tisztítsa meg a karburátor külső felületét és a környezetét.
• Tisztítsa meg a gyújtógyertyát kívül. Szerelje le a gyertyát és ellenőrizze az elektródahézagokat. Állítsa be a hézagot vagy cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Havi karbantartás

• Tisztítsa ki a hűtőrendszert.

• Ellenőrizze az üzemanyagszűrőt.
• Ellenőrizze az üzemanyag-vezeték épségét.
• Ellenőrizze az összes kábelt és csatlakozót.
• Ellenőrizze az üzemanyagszűrőt.

A karburátor beállítása

A porlasztón az alapbeállítást a gyári próba során már elvégezték. A beállítást szakképzett személynek kell elvégeznie.

A hangfogó ellenőrzése

FIGYELMEZTETÉS: Soha ne használja a terméket hibás hangfogóval. A hibás hangfogót minden esetben ki kell cserélni.

FIGYELMEZTETÉS: A katalizátorral ellátott hangfogók üzemeltetés közben erősen felhevülnek. Ez tűzveszélyt és égési sérülések veszélyét hordozza magában.

FIGYELMEZTETÉS: A hangfogó csökkenti a zajszintet, és eltereli a kipufogógázokat a gép kezelőjétől. A kipufogógázok forróak és szikrákat tartalmazhatnak. Tüzveszély.

VIGYÁZAT: Ha a szikrafogó háló megsérült, akkor ki kell cserélni. Ha a hangfogó szikrafogó hálója hiányzik vagy hibás, ne használja a terméket.

VIGYÁZAT: Ha a szikrafogó háló eltömödik, a termék felforrósodhat. Ez a henger vagy a dugattyú károsodását eredményezi.

1. Ellenőrizze, hogy a hangfogó sértetlen-e.
2. Ellenőrizze, hogy a hangfogó megfelelően csatlakozik-e a termékhez.
3. Egyes hangfogók különleges szikrafogó hálóval rendelkeznek. Ha a terméke ilyen típusú hangfogóval rendelkezik, hetente legalább egyszer tisztítsa meg a szikrafogó hálót. Használjon drótkefét.(ábra 69)

A hütörendszer tisztítása/karbantartása

A termék hűtőrendszerrel van felszerelve. A szennyezett vagy eltömödött hűtőrendszer a gép túlhevüléséhez vezethet, ami a dugattyú és a henger károsodását okozhatja. Ellenőrizze és tisztítsa meg kefével a hűtőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. A hűtőrendszer a hengeren (1) és a levegőbeömlő nyíláson (2) található hűtőbordákból áll.

(ábra 70 )

A levegőszűrő megtisztítása

1. Távolítsa el a levegőszűrő fedelét és a levegőszűrőt. (ábra 71)
2. Meleg szappanos víz segítségével tisztítsa meg a levegőszűrőt. A levegőszűrőt teljesen szárazon szerelje csak vissza.
3. Cserélje ki a levegőszűrőt, ha túlságosan elszennyeződött a kitisztításához. Mindig cserélje ki a sérült levegőszűrőt.
4. Ha a termék levegőszűrője szivacs, tegyen rá légszűrőolajat. Csak szivacs levegőszűrőre tegyen légszűrőolajat. Filcszűrőre ne tegyen olajat.

Üzemanyagszürő

Ha a motor nem kap elég üzemanyagot, győződjön meg róla, nincs-e elzáródva a tanksapka és az üzemanyagszűrő.

(ábra 72 )

A szöghajtás zsírzása

A szöghajtás legyen 3/4 részig feltöltve szöghajtás-kenőzsírral.

(ábra 73 )

A gyújtógyertya ellenőrzése.

VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.
• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat:

a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;
b) gondoskodjon a megfelelő üzemanyagkeverékröl;
c) gondoskodjon a levegőszűrő tisztaságáról.

- Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: MŰSZAKI ADATOK241. oldalon.(ábra 74)

- Szükség esetén cserélje ki a gyújtógyertyát.

A fűrésztárcsa élezése

FIGYELMEZTETÉS: Állítsa le a motort. Használjon védőkesztyűt.

• A tárcsa helyes élezéséhez olvassa el a hozzá tartozó használati útmutatót.
• Győződjön meg arról, hogy a terméket és a pengét megfelelően alátámasztotta az élezéshez.(ábra 75)
• Használjon 5,5 mm-es hengeres reszelőt, tartóval együtt.(ábra 76)
• Tartsa a reszelőt 15°-os szögben.
• Élezze meg a fűrésztárcsa egyik fogát jobbra, a következőt pedig balra, az ábra szerint.(ábra 77)

Megjegyzés: Ha a penge erősen kopott, élezze meg a fogak oldalait lapos reszelővel. Ezután élezze meg őket kerek reszelővel is.

- A penge egyensúlyának megtartása érdekében minden oldalt egyenlő mértékben élezzen meg.

- Igazítsa a fogakat 1 mm-hez az ajánlott igazítóeszközzel. Kövesse a penge használati útmutatóját.(ábra 78)

FIGYELMEZTETÉS: A sérült pengéket cserélje le. Ne próbáljon használhatóvá tenni elgörbült vagy megcsavarodott pengét.

A fűvágó kések és fű vágófejek élesítése

1. A fűvágó kések és fű vágófejek élesítését végezze szimplavágású lapos reszelővel.
2. A fűvágó kések és fű vágófejek élesítését egyenlő mértékben végezze, hogy megmaradjon az egyensúlyuk.(ábra 79)

SZÁLLÍTÁS ÉS RAKTÁROZÁS

• A sérülések és balesetek elkerülése érdekében szállításkor rögzítse szorosan a berendezést.

• Tartsa a terméket és a berendezést száraz, fagyálló helyen.
  • Tisztítsa meg a terméket.

• Cserélje ki vagy javítsa meg a sérült alkatrészeket.

• Használjon a termékhez megfelelő védőtakarót, amely nem tartja magában a nedvességet.
• Szállításkor rögzítse szorosan a terméket.

MÜSZAKI ADATOK

	mértékegység B43BT
A motor adatai
Hengerűrtartalom cm	3	43
Hengerfurat mm 40,0
Löket mm 34,0
Alapjárati fordulatszám rpm 2700 - 3300
Maximális fordulatszám rpm 10000
Kimenőtengely fordulatszáma rpm 7000
Maximális motorteljesítmény kW/rpm 1,25/7000
Gyújtógyertya QCJ-8Y
Elektródahézag mm 0,65
Üzemanyagtartály ürtartalma liter 0,8
Zaj és vibráció adatok
Egyenértékű rezgésszint (ahv, eq) fűvágó kés-sel, bal/jobb fogantyú – lásd az 1. megjegyzést	m/s^2	4,6/4,3
Egyenértékű rezgésszint (ahv, eq) damilfejjel, bal/jobb fogantyú – lásd az 1. megjegyzést	m/s^2	4,2/4,5
Egyenértékű rezgésszint (ahv, eq) fűrészpengé-vel, bal/jobb fogantyú – lásd az 1. megjegyzést	m/s^2	4,4/4,2
Hangteljesítményszint, garantált ( L_WA ) - lásd a 2. megjegyzést	dB(A) 118
Hangteljesítményszint, mért - lásd a 2. megje-gyzést	dB(A) 110
Hangteljesítményszint a kezelő fülénél, fűvágó késsel felszerelve – lásd a 3. megjegyzést	dB(A) 96,7
Hangteljesítményszint a kezelő fülénél, damilfej-jel felszerelve – lásd a 3. megjegyzést	dB(A) 95,4
Hangteljesítményszint a kezelő fülénél, fűrész-pengével felszerelve – lásd a 3. megjegyzést	dB(A) 96,1
Termék méretei
Tömeg (vágószerkezet nélkül) kg	7,7

1. megjegyzés: Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1,5 m/s² tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
2. megjegyzés: A környezetben a 2000/14/EK sz. EK irányelvel összhangban hangteljesítményként mért zajkibocsátás (L _WA ). A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.
3. megjegyzés: A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 3 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

TARTOZÉKOK

B43BT
Jóváhagyott tartozékok Típus A vágófelszerelés védőburkolata
Pengék/vágófejek központi furata, ∅ 25,4 mm
Kimenőtengely csavarmenete: M12
Fűpenge/fűvágó kés Fűvágó kés 255-3 (∅ 255 3 fog) 580 30 50-01
Fűrésztárcsa Fűrészpenge 255-40 (∅ 255 40 fog) 592 83 81-28
Damilfej P35 580 30 50-01
Támasztócsésze Fix -

Содержание

ВВЕДЕНИЕ.... 243
