BRUKSANVISNING B43 BT MCCULLOCH

Rengöring av luftfiltret

Det originale språket i denne bruksanvisningen er engelsk. Bruksanvisninger på andre språk er oversettelser fra engelsk.

Oversikt

(Fig. 1)

1. Hode

2. Påfylling av smøremiddel, vinkelgir

3. Vinkelgir

4. Vern for skjæreutstyr

5. Riggrør

6. Startgassknapp

7. Stoppbryter

8. Gassregulator

9. Gassregulatorsperre

10. Opphengsløkke

11. Sylinderdeksel

12. Håndtak på startsnoren

13. Drivstofftank

14. Chokeregulator

15. Luftfilterlokk

16. Mutter

17. Støtteflens

18. Støttekopp

19. Beskyttelsesdeksel

20. Styreklemme

21. Bruksanvisning

22. Transportbeskyttelse

23. Pipenøkkel

24. Sekskantnøkkel

25. Sele

26. Trimmerhode

27. Brennstoffpumpe

28. Skive

29. Holdekile

30. Sekskantnøkkel

31. Buntebänd

ADVARSEL! Dette produktet er farlig. Brukeren eller personer i nærheten kan rammes av personskade eller død dersom produktet ikke brukes forsiktig og korrekt. Les og følg alle sikkerhetsinstruksjonene i brukerhåndboken for å forhindre personskade på brukeren eller personer i nærheten. (Fig. 2 )

Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før (Fig. 3) bruk.

Bruk vernehjelm på steder der gjenstander kan falle ned på deg. Bruk godkjent hørselsvern. Bruk godkjent øyevern. (Fig. 4)

(Fig. 5) Bruk godkjente vernehansker.

(Fig. 6) Bruk kraftige, sklisikre støvler.

Produktet kan kaste ut objekter, noe som (Fig. 7) kan føre til skader.

Det er en fare for klingekast dersom skjæreutstyret berører et objekt som ikke umiddelbart lar seg klippe. Produktet kan skjære av kroppsdeler. Hold produktet minst 15 m unna personer og dyr når du bruker det. (Fig. 10)

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder.

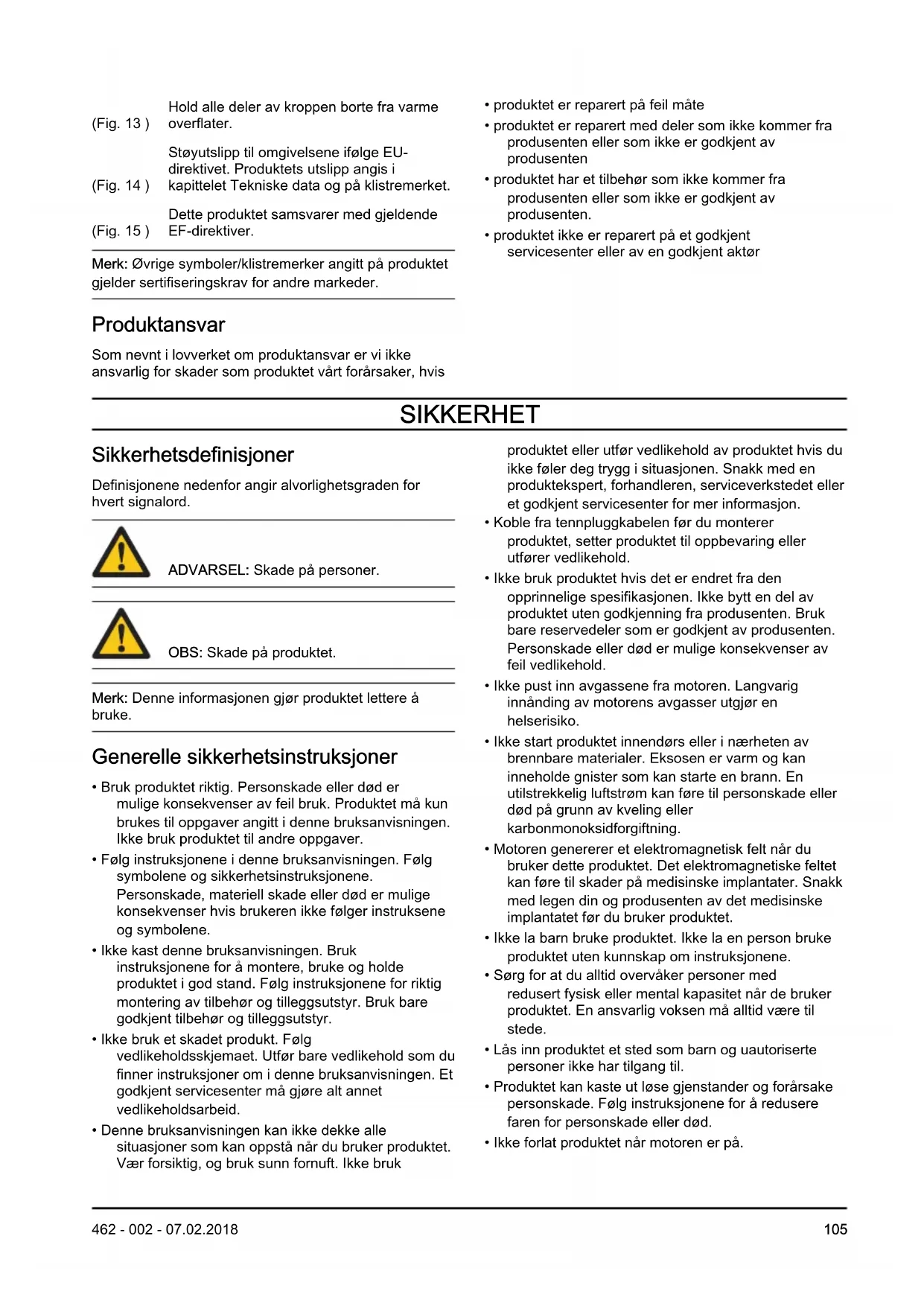

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, hvis

• produktet er reparert på feil måte
• produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten
• produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• produktet ikke er reparert på et godkjent servicesenter eller av en godkjent aktør

SIKKERHET

Sikkerhetsdefinisjoner

Definisjonene nedenfor angir alvorlighetsgraden for hvert signalord.

ADVARSEL: Skade på personer.

Merk: Denne informasjonen gjør produktet lettere å bruke.

Generelle sikkerhetsinstruksjoner

• Bruk produktet riktig. Personskade eller død er mulige konsekvenser av feil bruk. Produktet må kun brukes til oppgaver angitt i denne bruksanvisningen. Ikke bruk produktet til andre oppgaver.
• Følg instruksjonene i denne bruksanvisningen. Følg symbolene og sikkerhetsinstruksjonene. Personskade, materiell skade eller død er mulige konsekvenser hvis brukeren ikke følger instruksene og symbolene.
• Ikke kast denne bruksanvisningen. Bruk instruksjonene for å montere, bruke og holde produktet i god stand. Følg instruksjonene for riktig montering av tilbehør og tilleggsutstyr. Bruk bare godkjent tilbehør og tilleggsutstyr.
• Ikke bruk et skadet produkt. Følg vedlikeholdsskjemaet. Utfør bare vedlikehold som du finner instruksjoner om i denne bruksanvisningen. Et godkjent servicesenter må gjøre alt annet vedlikeholdsarbeid.
• Denne bruksanvisningen kan ikke dekke alle situasjoner som kan oppstå när du bruker produktet. Vær forsiktig, og bruk sunn fornuft. Ikke bruk

produktet eller utfør vedlikehold av produktet hvis du ikke føler deg trygg i situasjonen. Snakk med en produktekspert, forhandleren, serviceverkstedet eller et godkjent servicesenter for mer informasjon.

• Koble fra tennpluggkabelen før du monterer produktet, setter produktet til oppbevaring eller utfører vedlikehold.
• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke bytt en del av produktet uten godkjenning fra produsenten. Bruk bare reservedeler som er godkjent av produsenten. Personskade eller død er mulige konsekvenser av feil vedlikehold.
• Ikke pust inn avgassene fra motoren. Langvarig innånding av motorens avgasser utgjør en helserisiko.
• Ikke start produktet innendørs eller i nærheten av brennbare materialer. Eksosen er varm og kan inneholde gnister som kan starte en brann. En utilstrekkelig luftstrøm kan føre til personskade eller død på grunn av kveling eller karbonmonoksidforgiftning.
• Motoren genererer et elektromagnetisk felt når du bruker dette produktet. Det elektromagnetiske feltet kan føre til skader på medisinske implantater. Snakk med legen din og produsenten av det medisinske implantatet før du bruker produktet.
• Ikke la barn bruke produktet. Ikke la en person bruke produktet uten kunnskap om instruksjonene.
• Sørg for at du alltid overvåker personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Lås inn produktet et sted som barn og uautoriserte personer ikke har tilgang til.
• Produktet kan kaste ut løse gjenstander og forårsake personskade. Følg instruksjonene for å redusere faren for personskade eller død.

• Ikke forlat produktet när motoren er på.

• Brukeren av produktet er ansvarlig hvis det skjer en ulykke.

• Pass på at delene ikke er skadet, før du bruker produktet.
• Kontroller at du er minst 15 m unna andre personer eller dyr, før du bruker produktet. Pass på at personer i nærheten vet at du kommer til å bruke produktet.
• Se nasjonale eller lokale lover. De kan forby eller begrense bruken av produktet under enkelte forhold.
• Ikke bruk produktet hvis du er trett eller påvirket av alkohol, andre rusmidler eller legemidler. Dette kan påvirke syn, oppmerksomhet, koordinasjon eller vurderingsevne.

Sikkerhetsinstruksjoner for drift

- Kontroller at produktet er ferdig montert før du bruker det.

- Flytt produktet 3 m unna stedet der du fylte drivstofftanken før du starter det. Plasser produktet på et flatt underlag. Pass på at skjæreutstyret ikke berører bakken eller andre gjenstander.

- Produktet kan kaste ut objekter, noe som kan føre til skader på øynene. Bruk alltid et godkjent øyevern når du bruker produktet.

- Vær forsiktig, et barn kan komme nær produktet under drift uten at du er klar over det.

- Bruk ikke produktet dersom det finnes andre personer i arbeidsområdet. Slå av produktet hvis en person går inn i arbeidsområdet.

- Ikke bruk produktet hvis du ikke kan motta hjelp hvis det skjer en ulykke. Før du begynner å bruke produktet, må du alltid sørge for at andre vet at du skal bruke det.

- Fjern alt uønsket materiale fra arbeidsområdet før du begynner. Hvis skjæreutstyret treffer et objekt, kan objektet bli kastet ut og forårsake personskade eller materiell skade. Uønsket materiale kan tvinne seg rundt skjæreutstyret og forårsake skade.

- Ikke bruk produktet i dårlig vær (tåke, regn, sterk vind, ved fare for lyn eller annet uvær). Farlige forhold (for eksempel glatte overflater) kan oppstå på grunn av dårlig vær.

- Sørg for at du kan bevege deg fritt og arbeide i en stabil stilling.

(Fig. 16)

- Hold alltid produktet med to hender. Hold produktet på høyre side av kroppen.

(Fig. 17)

- Bruk produktet med skjæreutstyret under hoftehøyde.

• Hvis chokehendelen står i choke-stilling när motoren starter, begynner skjæreutstyret å rotere.
• Ikke berør vinkelgiret rett etter at motoren har stoppet. Vinkelgiret er varmt etter at motoren har stoppet. Varme områder kan forårsake skader.
• Stopp motoren før du flytter produktet.
• Ikke legg produktet ned mens motoren er på.
• Før du fjerner uønsket materiale fra produktet, må du stoppe motoren og vente til skjæreutstyret stoppes. Vent til skjæreutstyret stopper før du eller andre fjerner avklipt materiale.

Personlig verneutstyr

• Bruk alltid egnet personlig verneutstyr når du bruker produktet. Det personlige verneutstyret fjerner ikke risikoen for skader. Det personlige verneutstyret reduserer skadeomfanget hvis det skjer en ulykke.
• Bruk alltid et godkjent øyevern når du bruker produktet.
• Ikke bruk produktet uten sko eller med åpne sko. Bruk alltid kraftige sklisikre støvler.
• Bruk tykke langbukser.
• Bruk godkjente vernehansker hvis det er nødvendig.
• Bruk hjelm hvis det er mulig at du får objekter i hodet.
• Bruk alltid godkjent hørselsvern när du bruker produktet. Støy over en lang periode kan forårsake støyrelatert hørselsskade.
• Sørg for at du har et førstehjelpssett i nærheten.

Beskyttelsesutstyr på produktet

- Pass på at du regelmessig utfører vedlikehold av produktet.

• Levetiden til produktet øker.
• Risikoen for ulykker reduseres.

La en godkjent forhandler eller et godkjent servicesenter undersøke produktet regelmessig for å gjøre justeringer eller reparasjoner.

Skyv på gassregulatorsperren (A) for å løsne gassregulatoren (B). Når du slipper håndtaket, vil både gassregulatorsperren og gassregulatoren gå tilbake til utgangsstillingene sine.

1. Kontroller at gassregulatoren (B) er låst på tomgang när du slipper gassregulatorsperren (A).
2. Skyv gassregulatorsperren (A), og kontroller at den går tilbake til utgangsstillingen når du slipper den.
3. Skyv gassregulatoren (B), og kontroller at den går tilbake til utgangsstillingen når du slipper den.

Start motoren, og gi deretter full gass. Slipp gassregulatoren, og undersøk om skjæreutstyret stanser. Hvis skjæreutstyret roterer når gassregulatoren står i tomgangsstilling, må du undersøke justeringsskruen på forgasseren.

Stoppbryter

Start motoren. Forsikre deg om at motoren stopper när du flytter stoppbryteren til stoppstillingen.

(Fig. 19)

Vern for skjæreutstyr

Beskyttelsesskjermen for skjæreutstyret hindrer at løse objekter kastes ut mot brukeren. Kontroller beskyttelsesskjermen for skjæreutstyret for skade, og skift den hvis den er skadet. Bruk bare godkjent beskyttelsesskjerm for skjæreutstyr.

(Fig. 20)

(Fig. 21)

Avvibreringssystem

ADVARSEL: Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Disse symptomene kan øke ved lave temperaturer.

• Produktet har et avvibreringssystem for å redusere vibrasjon og gjøre arbeidet lettere.
• Feil viklet trimmertråd eller sløvt eller feil skjæreutstyr øker vibrasjonsnivået.

(Fig. 22)

Utløsermekanisme for selen

ADVARSEL: Ikke bruk selen hvis utløsermekanismen er defekt. Kontroller at utløsermekanismen for selen fungerer riktig när du juster produktet.

Utløsermekanismen for selen er foran på produktet. Selestroppene må alltid holde seg i korrekt posisjon. (Fig. 23)

I en nødssituasjon kan utløsermekanismen for selen hjelpe deg med å frigjøre deg trygt fra produktet.

Lyddemper

• Ikke bruk en motor med defekt lyddemper. En defekt lyddemper øker lydnivået og brannfaren. Ha et brannslukningsapparat i nærheten.
• Kontroller regelmessig at lyddemperen er koblet til produktet.
• Ikke berør motoren eller lyddemperen när motoren er på. Ikke berør motoren eller lyddemperen på en stund etter at motoren har stoppet. Varme overflater kan forårsake personskade.
• En varm lyddemper kan forårsake brann. Vær forsiktig hvis du bruker produktet i nærheten av brennbare vesker eller damp.
• Ikke berør delene i lyddemperen hvis lyddemperen er skadet. Delene kan inneholde noen kreftframkallende kjemikalier.

(Fig. 24)

Skjæreutstyr

Velg og vedlikehold skjæreutstyret for å gjøre følgende:

• Oppnå maksimal skjærekapasitet.
• ∅ke levetiden på skjæreutstyret.
• Følge kontroll-, vedlikeholds- og serviceinstruksjonene for lyddemperen.
• Bruk alltid anbefalt beskyttelsesskjerm for skjæreutstyret. Se Tekniske data.

ADVARSEL: Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data. Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig trimmertråddiameter.

ADVARSEL: Feilaktig skjæreutstyr kan øke risikoen for ulykker.

ADVARSEL: Stans alltid motoren før du foretar arbeid på skjæreutstyret. Dette fortsetter å rotere også etter at gassregulatoren er sluppet. Kontroller at skjæreutstyret har stanset helt, og koble fra tennplugghetten før du begynner noe arbeid på det.

Skjæreutstyr

• Bruk sagklingen for å klippe fiberaktige vedtyper. (Fig. 25)
• Bruk klingene og gressknivene for å klippe grovt gress.
  (Fig. 26)
• Bruk trimmerhodet for å trimme gress.
  (Fig. 27)

- En klinge som er filt feil eller skadd øker risikoen for ulykker. Hold klingens tenner godt og korrekt filt. Følg instruksjonene, og bruk anbefalt filmal.

(Fig. 28)

- En feilaktig sagklinge øker risikoen for fastlåsing og klingekast. Dette kan skade sagklingen. Hold korrekt vikking på sagklingen. Følg instruksjonene, og bruk anbefalt vikkeverktøy.

(Fig. 29)

- Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt ut skjæreutstyr som er skadet.

- Bruk bare skjæreutstyr sammen med anbefalt beskyttelse. Se TILBEH∅R på side 115.

Trimmerhode

ADVARSEL: Pass alltid på at trimmerträden vikles hardt og jevnt rundt trommelen, slik at skadelige vibrasjoner forhindres.

(Fig. 30)

• Bruk bare anbefalte trimmerhoder og trimmertråder.
• Bruk bare anbefalt skjæreutstyr.
• En mindre maskin krever små trimmerhoder og omvendt.
• Trimmertrådens lengde er viktig. En lengre trimmertråd krever større motorstyrke enn en kort trimmertråd med samme diameter.
• Se etter at kniven som sitter på trimmerdekselet er intakt. Dette kutter trimmertråden til riktig lengde.
• Bløtlegg trimmertråden i vann i et par dager før bruk. Dette øker levetiden.

Klinger

• Bruk produktet sammen med en godkjent klinge. Ikke bruk en klinge uten at alle de nødvendige delene er riktig installert. Kontroller at installasjonen er gjort riktig, og at riktige deler brukes. Uriktig installasjon kan føre til at klingen bli slynget ut og forårsaker alvorlige skader på brukeren eller tilskuere.
• Bruk vernehansker når du håndterer klingen eller utfører vedlikehold.
• Bruk hørselsvern när du betjener et produkt med en klinge.
• En klinge kan forårsake personskader mens den roterer etter at motoren er stanset eller gassregulatoren slippes. Kontroller at klingen har sluttet helt å rotere før du utfører vedlikehold.
• Stans motoren før du foretar arbeid på skjæreutstyret. Pass på at skjæreutstyret stopper helt. Koble kabelen fra tennpluggen.
• Hold klingens tenner godt og korrekt filt. (Fig. 31)
• Ikke bruk skadet skjæreutstyr.
• Fest transportbeskyttelsen på klingen när du transporterer eller oppbevarer produktet.

Klingekast

• Et klingekast er en plutselig bevegelse av produktet til siden, forover eller bakover. Et klingekast oppstår när gressklingen eller sagbladet treffer et objekt som ikke skal klippes. Risikoen for klingekast øker i områder der det ikke er lett å se materialet som klippes.
• Når et klingekast oppstår, er det en fare for at produktet eller brukeren beveger seg ut av stilling. En klinge som beveger seg kan treffe folk i nærheten, og det er en fare for skader.
• Hvis en klinge er bøyd, har sprekker, er skadet eller ødelagt, må du kaste klingen.
• Bruk en skarp klinge. Risikoen for klingekast øker när en klinge ikke er skarp.

Brennstoffsikkerhet

• Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke. Fjern uønsket drivstoff fra produktet.
• Skift klær umiddelbart hvis du söler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.
• Ikke start motoren hvis du söler olje eller drivstoff på produktet eller på kroppen din.
• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.
• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.
• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.
• Du må ikke røyke i nærheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff när motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. Utilstrekkelig luftstrøm kan føre til personskade eller død på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til lokket på drivstofftanken forsiktig. Brann kan oppstå hvis du ikke gjør dette.
• Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.
• Ikke fyll for mye drivstoff på tanken.
• Kontroller at det ikke oppstår lekkasjer när du flytter produktet eller bensinkannen.
• Ikke plasser produktet eller en drivstoffbeholder i nærheten av åpen flamme, gnister eller pilotflamme.

Pass på at det ikke er åpen flamme i oppbevaringsområdet.

• Bruk bare godkjente beholdere når du flytter drivstoff eller setter drivstoff til oppbevaring.
• Tøm drivstofftanken før lengre tids oppbevaring. Følg lokale lover om hvor du kan kassere drivstoff.
• Rengjør produktet før lengre tids oppbevaring.
• Fjern tennpluggkabelen før du setter produktet til oppbevaring for å sikre at motoren ikke starter ved et uhell.

Sikkerhetsinstruksjoner for vedlikehold

- Hvis du ikke kan justere tomgangsturtallet slik at skjæreutstyret stopper, må du kontakte servicesenteret ditt. Ikke bruk produktet før det er riktig justert eller reparert.

MONTERING

Slik fester du skjæreutstyrets beskyttelse for trimmerhodet og gressklingen

- Fest skjæreutstyrets beskyttelse på riggrøret som vist. (Fig. 34)

Slik fester du skjæreutstyret beskyttelse for sagklingen

- Fest skjæreutstyrets beskyttelse på riggrøret som vist. (Fig. 35)

Slik monterer du trimmerhodet

1. Fest medbringerhjulet på den utgående akselen.
2. Vri den utgående akselen rundt til et av medbringerens hull stemmer overens med tilsvarende hull i girhuset.
3. Sett sekskantnøkkelen inn i hullet slik at riggrøret läses.
4. Vri trimmerhodet på akselen. (Fig. 36)

Slik monterer du gressklingen

1. Fest medbringerhjulet på den utgående akselen.
2. Vri den utgående akselen rundt til et av medbringerens hull stemmer overens med tilsvarende hull i girhuset.

3. Sett sekskantnøkkelen inn i hullet slik at riggrøret låses.

4. Monter klingen på riggrøret.

5. Fest støtteflensen, skiven og mutteren på den utgående akselen.
6. Trekk til mutteren fullstendig med tennpluggnøkkelen.
7. Monter holdekilen pinnen i mutteren. (Fig. 37)

1. Ta på deg selen.
2. Juster selen for beste arbeidsstilling.
3. Juster sideremmene til vekten er jevnt fordelt over skuldrene.(Fig. 40)

4. Juster selen slik at skjæreutstyret er parallelt med bakken.

5. La skjæreutstyret hvile lett mot bakken. Juster deretter selens festeklemme for å balansere produktet riktig.

Merk: Hvis du bruker en gressklinge, må det være i balanse omtrent 10 cm (4 tommer) over bakken for å holde gressklingen unna steiner og så videre.

Slik fester du transportbeskyttelsen

1. Fest transportbeskyttelsen på klingen som vist i illustrasjonen.(Fig. 41)

DRIFT

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Drivstoff

Bruke drivstoff

OBS: Dette produktet har en totaktsmotor. Bruk en blanding av bensin og totaktsmotorolje. Pass på å bruke riktig mengde olje i blandingen. Feil forhold mellom bensin og olje kan føre til skade på motoren.

Bensin

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet.

OBS: Ikke bruk bensin med mer enn 10 % etanolkonsentrasjon (E10). Dette kan skade produktet.

• Bruk alltid ny blyfri bensin med et minste oktantall på 90 RON (87 AKI) og med mindre enn 10 % etanolkonsentrasjon (E10).
• Bruk bensin med høyere oktantall hvis du ofte bruker produktet ved kontinuerlig høyt motorturtall.

Totaktsmotorolje

• Bruk bare totaktsmotorolje av høy kvalitet. Bruk bare en luftkjølt motorolje.
• Ikke bruk andre typer olje.
  • Blandingsforhold 50:1 (2 %)

Bensin, liter	Totaktsolje, liter
5 0,10
10 0,20
15 0,30
20 0,40

Blande drivstoffet

Merk: Ikke lag drivstoffblanding for mer enn 30 dager.

1. Tilsett halvparten av bensinen.
2. Tilsett all oljen.
3. Rist drivstoffblandingen for å blande innholdet.
4. Fyll på resten av bensinen.
5. Rist drivstoffblandingen for å blande innholdet.
6. Fyll drivstofftanken.

Fylle drivstoff

• Bruk alltid en drivstoffbeholder med overfyllingsbeskyttelse.
• Hvis det er drivstoffrester i beholderen, må du fjerne uønsket drivstoff og la kannen tørke.
• Pass på at området i nærheten av lokket på drivstofftanken er rent.
• Rist drivstoffbeholderen før du fyller drivstoff på tanken.

Starte og stoppe

Slik undersøker du produktet før start

1. Undersøk om produktet har manglende, skadde, løse eller slitte deler.
2. Undersøk mutrene, skruene og boltene.
3. Kontroller klingene.
4. Kontroller luftfilteret.
5. Kontroller gassregulatorsperren og gassregulatoren.
6. Kontroller stoppbryteren.
7. Kontroller produktet etter drivstofflekkasjer.

Starte en kald motor

1. <:/fc> Still stoppbryteren i startstilling.
2. Trykk på startgassknappen.
3. Trykk på pumpen ti ganger. Blæren behøver ikke å fylles helt.(Fig. 42)

4. Still chokehendelen i choke-stilling.(Fig. 43)

5. Hold maskinen på bakken med venstre hånd. Trekk ut snoren sakte med høyre hånd til du kjenner litt motstand. Trekk snoren raskt ut, og bruk kraft. Gjenta til motoren starter opp.(Fig. 44)

ADVARSEL: Bruk starthåndtaket. Surr aldri startlinen rundt hånden.

OBS: Ikke trekk startsnoren helt ut. Ikke slipp starthåndtaket när snoren er helt ute.

1. Sett chokehendelen tilbake til i Run-stilling.
2. La motoren gå i 10 sekunder.
3. Trekk i gassregulatoren lett for å kjøre ved lavt turtall i 60 sekunder.

ADVARSEL: Ikke ta på dekselet. Berøring kan gi brannskader på huden.

ADVARSEL: Ikke ta på dekselet. Hvis tennpluggen er skadet, kan kontakt føre til elektrisk støt. Bruk aldri en maskin med defekt tennplugghette.

(Fig. 45)

Starte en varm motor

1. <:/fc> Still stoppbryteren i startstilling.
2. Trykk på pumpen ti ganger. Blæren behøver ikke å fylles helt.(Fig. 46)
3. Sett chokehendelen tilbake til i Run-stilling.
4. Trekk snoren raskt ut, og bruk kraft. Gjenta til motoren starter opp.

Stoppe

- Slå av tenningen for å stoppe motoren.(Fig. 47)

Betjene gresstrimmeren

OBS: Pass på at du setter motoren sakte ned til tomgangsturtall etter hver bruk. En lang periode med full gass uten belastning på motoren kan føre til skade på motoren.

Merk: Rengjør dekselet på trimmerhodet när du fester ny trimmertråd for å hindre vibrasjoner. Undersøk de andre delene av skjærehodet, og rengjør dem hvis det er nødvendig.

Generelle arbeidsinstruksjoner

ADVARSEL: Vær forsiktig når du beskjærer trær som står i helspenn. De kan sprette tilbake til sin normalstilling før eller etter

beskjæringen og treffe deg eller produktet, og føre til skade.

• Rydd en åpen plass i den ene enden av arbeidsområdet, og start arbeidet derfra.
• Beveg deg over arbeidsområdet i et regelmessig mønster.(Fig. 48)
• Flytt produktet helt til venstre og høyre, for å fjerne en bredde på 4–5 m for hver sving.
• Rydd en lengde på 75 m før du vender om og går tilbake. Flytt drivstoffkannen med deg etter hvert som du jobber.
• Beveg deg i en retning der du ikke krysser grøfter og hindringer mer enn nødvendig.
• Beveg deg i en retning der vindforholdene gjør at den klippede vegetasjonen faller i området du har ryddet.(Fig. 49)
• Flytt deg langs skråninger, ikke opp og ned.

1. Når man setter an på grovere stammer, øker faren for kast. Unngå derfor å sage i skjæreområdet mellom klokken 12 og 3.(Fig. 50)
2. For å felle mot venstre, skal treets nedre del føres mot høyre. Vipp bladet og før det med en bestemt bevegelse på skrå nedover mot høyre. Trykk samtidig mot stammen med bladbeskyttelsen. Sett an bladet mellom klokken 3 og 5. Gi full gass på bladet før det settes an. (Fig. 51)
3. For å felle mot høyre skal treets nedre del føres mot venstre. Vipp bladet og før det skrått oppover mot høyre. Sett an mellom klokken 3 og 5 slik at bladets rotasjonsretninger fører den nedre delen av treet mot venstre.(Fig. 52)
4. For å felle treet fremover skal treets nedre del trekkes bakover. Trekk bladet bakover med en rask og bestemt bevegelse. (Fig. 53)
5. Grovere stammer, dvs. stammer hvor det er nødvendig å sette an, må sages fra to retninger. Bedøm først stammens fallretning. Sett først an på fallsiden. Sag deretter i stammen fra den andre siden til den faller. Matetrykket tilpasses med hensyn til stammens grovhet og treslagets hardhet. Tynnere stammer krever hardere mating, mens grovere stammer krever lettere mating. (Fig. 54) (Fig. 55)
6. Hvis stammene står svært tett, må ganghastigheten tilpasses dette.
7. Hvis bladet kjører seg fast i en stamme, forsøk aldri å rykke løs maskinen. I så fall kan bladet, vinkelgiret, riggrøret eller styret bli ødelagt. Slipp håndtakene, ta tak i riggrøret med begge hendene og dra maskinen langsomt løs.

Dytt treets underside mot høyre for å felle det mot venstre.

a) Beskjær de ytre trærne høyt oppe.
b) Beskjær de ytre trærne til de når riktig høyde.
c) Beskjær fra midten. Hvis du ikke kommer til i midten, kan du beskjære de ytre trærne høyt oppe og la dem falle ned. Dette reduserer faren for at sagklingen blokkeres.

Fjerne gress med en gressklinge

1. Gressklinger og gresskniver må ikke brukes på treaktige stammer.
2. Til alle typer av høyt eller kraftig gress brukes gressklinge.
3. Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).
4. Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.
5. Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt deg forover etter returbevegelsen og still deg støtt igjen.
6. La støttekoppen ligge lett an mot bakken. Den skal beskytte klingen mot å gå i bakken.
7. Reduser faren for at materiale setter seg fast rundt klingen ved å alltid arbeide med full gass og unngå det nyklipte materialet under returbevegelsen.
8. Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen det avvirkede materialet.

Trimme gress

1. Hold trimmerhodet like over bakken, og vipp det lett. (Fig. 57) Ikke skyv gresstrimmertråden inn i gresset.

2. Reduser lengden på gresstrimmerträden med 10–12 cm, og reduser motorturtallet for å redusere faren for skade på planter.

3. Bruk 80 % gass när du klipper gresset i nærheten av objekter.(Fig. 58)

Klippe gresset

1. Kontroller at gresstrimmertråden er parallelt med bakken när du klipper.(Fig. 59)
2. Ikke dytt trimmerhodet ned i bakken. Bakken og produktet kan bli skadet.
3. Ikke la trimmerhodet berøre bakken kontinuerlig, det kan føre til skade på trimmerhodet.
4. Bruk full gass når du beveger produktet fra side til side for å klippe gress. (Fig. 60) Kontroller at gresstrimmertråden er parallelt med bakken.

Slik samler du opp gresset

Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

1. Hold trimmerhodet og trimmertråden parallelt med og over bakken.
2. Gi full gass.
3. Beveg trimmerhodet fra side til side, og samle opp gresset.

ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig.

Skifte trimmertråd

(Fig. 61)
(Fig. 62)
(Fig. 63)
(Fig. 64)
(Fig. 65)
(Fig. 66)
(Fig. 67)
(Fig. 68)

VEDLIKEHOLD

ADVARSEL: Les og forstå kapittelet om sikkerhet før du rengjør, reparerer eller utfører likehold på produktet.

Vedlikeholdsskjema

Kontroller at du følger vedlikeholdsskjemaet. Intervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene er annerledes hvis du ikke bruker produktet hver dag. Utfør bare vedlikehold som du finner i denne bruksanvisningen. Snakk med et

godkjent servicesenter om annet vedlikehold som ikke finnes i denne bruksanvisningen.

Daglig vedlikehold

• Rengjør de utvendige flatene.
• Rengjør luftfilteret. Skift om nødvendig.
• Kontroller selen.
• Kontroller gassregulatorsperren og gassregulatoren.
• Kontroller håndtaket og styret.
• Kontroller stoppbryteren.

• Kontroller beskyttelsen.

• Kontroller at klingen er riktig sentrert, skarp og uten skader.

• Kontroller trimmerhodet.
• Kontroller tomgangsturtallet.
• Kontroller läsemutteren.
• Se etter drivstofflekkasjer.
• Kontroller transportbeskyttelsen.

Ukentlig ettersyn

• Undersøk startsnoren og håndtaket på startsnoren.
• Kontroller fettet til vinkelgiret.
• Rengjør utsiden av forgasseren og tilstøtende områder.
• Rengjør tennpluggen utvendig. Ta den ut og kontroller elektrodeavstanden. Juster tennpluggåpningen eller skift tennpluggen. Påse at tennpluggen har såkalt radiostøyfilter.

Månedlig ettersyn

• Rengjør kjølesystemet.
- Kontroller drivstofffilteret.
- Se etter skade på drivstoffslangen.
- Undersøk alle kabler og forbindelser.
- Kontroller drivstofffilteret.

Slik justerer du forgasseren

Ved prøvekjøring på fabrikk grunninnstilles forgasseren. Justeringen må foretas av en fagkyndig person.

Slik kontrollerer du lyddemperen

ADVARSEL: Lyddempere med katalysatorer blir svært varme under drift. Fare for forbrenning eller brann.

ADVARSEL: Lyddemperen demper lydnivået og fører avgassene bort fra brukeren. Eksosgassene er varme og kan inneholde gnister. Brannfare.

Slik rengjør du / utfører vedlikehold på kjølesystemet

Dette produktet har et kjølesystem. Et tilsmusset eller tett kjølesystem kan føre til at produktet overopphetes, noe som kan forårsake skader på stempel og sylinder. Kontroller og rengjør kjølesystemet med en børste ukentlig, eller oftere ved krevende forhold. Kjølesystemet består av kjøleflenser på sylinderen (1) og luftinntaket (2).

(Fig. 70)

Rengjøre luftfilteret

1. Ta av luftfilterdekselet og fjern luftfilteret.(Fig. 71)
2. Rengjør luftfilteret med varmt såpevann. Sørg for at luftfilteret er tørt før du monterer det.
3. Skift luftfilteret hvis det er for skittent til å rengjøres ordentlig. Bytt alltid ut skadet luftfilter.
4. Påfør luftfilterolje hvis produktet har et luftfilter i skum. Påfør luftfilterolje bare på et skumfilter. Ikke påfør olje på et filtfilter.

Drivstofffilter

Påføre fett på vinkelgiret

Kontroller at vinkelgiret er 3/4 fullt med vinkelgirfett.

(Fig. 73)

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.
• Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er riktig. Se TEKNISKE DATA på side 114.(Fig. 74)
• Skift tennpluggen när det er nødvendig.

Slik sliper du sagklingen

ADVARSEL: Stopp motoren. Bruk vernehansker.

• Les instruksjonene som fulgte med klingen, for å slipe den på riktig måte.
• Kontroller at produktet og klingen har tilstrekkelig støtte når du sliper den.(Fig. 75)
• Bruk en 5,5 mm rundfil sammen med filholder.(Fig. 76)
• Hold filen i en vinkel på 15 grader.
• Slip én tann på sagklingen mot høyre og den neste tannen mot venstre, se illustrasjonen.(Fig. 77)

Merk: Slip kantene på tennene med en flat fil hvis klingen er svært slitt. Fortsett å slipe med en rundfil.

• Slip alle kantene like mye for å holde klingen balansert.
• Juster klingeinnstillingen til 1 mm med anbefalt innstillingsverktøy. Les instruksjonene som fulgte med klingen.(Fig. 78)

ADVARSEL: Kast alltid en klinge som har blitt skadet. Ikke forsøk å rette opp en bøyd klinge og bruke den på nytt.

File gresskniv og gressklinge

1. Fil gresskniver og gressklinger med en enkelgradet flatfil.
2. Fil alle eggene av gressknivene og -klingene like mye for å beholde balansen.(Fig. 79)

TRANSPORT OG OPPBEVARING

• Hold utstyret trygt under transport for å unngå skader og ulykker.
• Oppbevar produktet og utstyret på et tørt og frostfritt sted.

• Rengjør produktet.

• Skift ut eller reparer skadde komponenter.

• Bruk riktig beskyttelsesdeksel på produktet, som ikke holder på fuktighet.
• Hold produktet godt festet under transport.

TEKNISKE DATA

	enhet B43BT
Motorspesifikasjoner
Sylindervolum cm	3	43
Sylindervegg mm 40,0
Takts mm 34,0
Tomgangshastighet o/min 2700–3300
Maksimalt turtall o/min 10000
Turtall på utgående aksel o/min 7000
Maksimal motoreffekt kW / o/min 1,25/7000
Tennplugg QCJ-8Y
Elektrodeavstand mm 0,65
Drivstofftankens kapasitet liter	0,8
Støy- og vibrasjonsdata
Ekvivalent vibrasjonsnivå (ahv, eq), utstyrt med gressklinge, venstre/høyre håndtak – se merknad 1	m/s ^2	4,6/4,3
Ekvivalent vibrasjonsnivå (ahv, eq), utstyrt med trimmerhode, venstre/høyre håndtak – se merknad 1	m/s^2	4,2/4,5
Ekvivalent vibrasjonsnivå (ahv, eq), utstyrt med sagklinge, venstre/høyre håndtak – se merknad 1	m/s^2	4,4/4,2
Lydeffektnivå, garanter (LWA) – se merknad 2 dB(A) 118
Lydeffektnivå, målt – se merknad 2 dB(A) 110
Lydtrykksnivå ved brukerens øre, utstyrt med gressklinge – se merknad 3	dB(A) 96,7
Lydtrykksnivå ved brukerens øre, utstyrt med trimmerhode – se merknad 3	dB(A) 95,4
Lydtrykksnivå ved brukerens øre, utstyrt med sagklinge – se merknad 3	dB(A) 96,1
Produktmål
Vekt (uten skjæreutstyr) kg 7,7
Merknad 1: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1,5 m/s^2 .Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) samsvarer med EF-direktiv 2000/14/EF. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garanter og målt lydeffekt er at garanter lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EF.Merknad 3: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 3 dB(A).

TILBEH∅R

B43BT
Godkjent tilbehør Type Vern for skjæreutstyr
Senterhull i blader/kniver, ∅ 25,4 mm
Gjenge bladaksel M12
Gressklinge/gresskniv Gressklinge 255-3 (∅ 255 3-tannet) 580 30 50-01
Sagklinge Sagklinge 255-40 (∅ 255 40-tannet) 592 83 81-28
Trimmerhode P35 580 30 50-01
Støttekopp Fast -

Indhold

INDLEDNING....116

SIKKERHED.... 117

MONTERING....121

DRIFT....122

VEDLIGEHOLDELSE.... 124

TRANSPORT OG OPBEVARING.... 126

TEKNISKE DATA.... 126

TILBEH∅R....127

INDLEDNING

Brugervejledning

Originale instruksjoner
