BRUKSANVISNING B26 PS MCCULLOCH

Max. varvtil pa utgaende axel, rpm

Montering av P-barriar 37

Montering av transportskydd 39

Inpassning av sele 39

BRÄNSLEHANTERING

Branslesakerhet 40

Drivmedel 40

Tankning 41

START OCH STOPP

Kontroll fore start 42

Start och stopp 42

ARBETSTEKNIK

Allmanna arbetsinstruktioner 45

UNDERHALL

Forgasare 48

Ljuddampare 48

Kylsystem 48

Tandstift 49

Delbartrigror 49

Lufffilter 49

Stoppkontakten ske anvandas for att stanga av motorn.

Montering av transportskydd

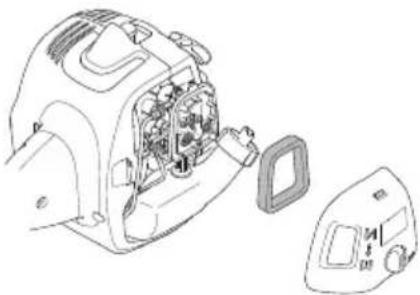

Rengöring av luftfilter

Inoljning av luftfilter

VarvtaI pa utgaende axel, r/min 8700

Max. motoreffekt enligt ISO 8893, kW/ r/min 0,75/8500

Katalysatorjuddampare Ja

Varvvalsreglerat tandsystem Ja

Tandsystem

Brug skridsikre og stabile stovler.

Kontroller, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer.

GENERELLE SIKKERHEDSINSTRUKTIONER

Graesklinge og graeskniv er beregnet til rydning af grovere graes.

Trimmerhoved er beregnet til graestrimning.

Grundregler

• Løsn koblingsstykket ved at dreje på grebet.

• Ret tappen på monteringsdelen (A) ind after hullet i koblingsstykket (B).

Transport og opbevaring

Graestrimning med trimmerhoved

Trimming

• Undgå at lade trimmerhovedet have permanent kontakt med jorden ved normal klipning. En saban kontakt kan medføre skader og slitage pa trimmerhovedet.

Fejning

overholder følgende EU-directiver og bestemmelser:

Direktiv/bestemmelser	Beskrivelse
2006/42/EF	"angående maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EF	"angående emission af støj til omgivelserne"

ADVARSEL! En ryddesag, buskrydder
eller trimmer som brukes ufsiktig aller
feilaktig, kan vare et farlig redskap som
kan forarsake alvorlige skader aller
dodsfall for Brukeren aller andre. Det er
svaert viktig at du leser og forstar innholdet
i Brukerhandboken.

Les noye gjennom bruksanvisningen og forsta innholdet f# du bruker maskinen.

Bruk alltid:

• Vernehjelm dersom det kan foreligge fare for fallende gjenstander.
  Godkjent horselsvern
  Godkjent oyever

Maks. turtall pa utgaende aksel, o/min

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Se opp for gjenstander som slynges ut og rikosjetterer.

Bruker av maskinen skal sorge for at\ ikke mensesker aller dyrkommen\ narmere enn 15 meter mens arbeitet\ pagar.

Maskiner utstyrt med sagklinge aller gressklinge kan kastes kraftig til sider hvis klingenkommen i kontakt med en fast gjenstand.Dette kalles klingekast. Klingen kan kappe av en arm er et ben.Sorg altid for at det er minst 15 meters avstand fra maskinen til messnesker og dyr.

Pilmarkeringer som angir grenser for handtaksfestets plasserig.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide stvler.

106 - Norwegian

Pase at haret ikke henger nedenfor skuldrene.

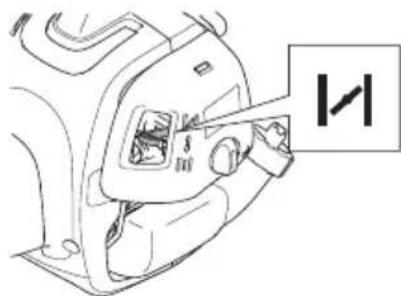

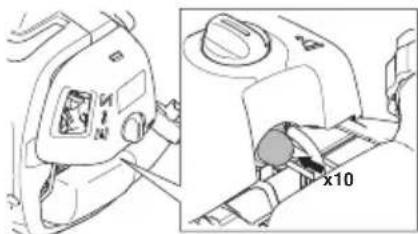

Choke: Still chokehendelen i choke-stilling.

Sett chokehendelen i RUN-stilling.

Brennstoffpumper

Drivstoffpafylling.

Stoyutslipp ti omgivelsene ifolge EFsdirektiv. Maskinens utslipp angis i kapitlet Tekniske data og pa klistremerke.

Øvridge symboler/klistremeker angitt pa maskinen gjelder spesifikke krav for fertifiseringer pa visse markeder.

Motoren slas av ved at stoppekontakten fores til stoppstilling. OBS! Stoppekontakten gär automatisk tilbaker til startstilling.

For a unnga ufrivillig start, ma derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/ ell er vedlikehold.

Bruk alltid godkjente vernehansker.

Godkjent oyevern ma brukes.

INNHOLD

Innhold Før start mA man legge merke til

SYMBOLFORKLARING

Symboler 106

INNHOLD

Innhold 107

Før start ma man legge merke til falgende: 107

INNLEDNING

Kjaere kunde 108

HVA ER HVA?

Personlig verneutstyr 110

Maskinens sikkerhetsutstyr 111

Skjareutstyr 113

MONTERING

Montering av P-barieren 115

Montering og demontering av delbart riggror 115

Montering av klinge og trimmerhode 116

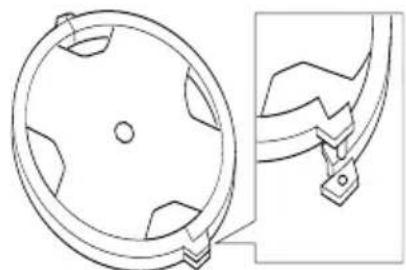

Montere transportbeskyttelsen 117

Tilpassing av sele 117

BRENNSTOFFHÄNDTERING

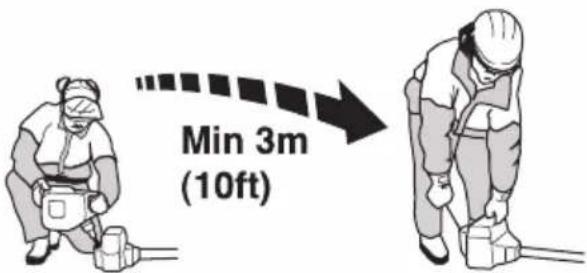

Fylling av brennstoff 119

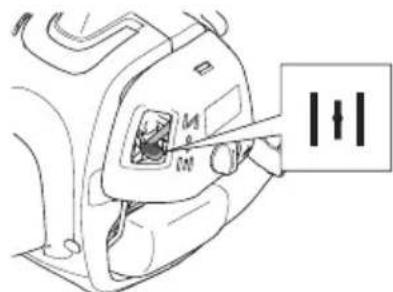

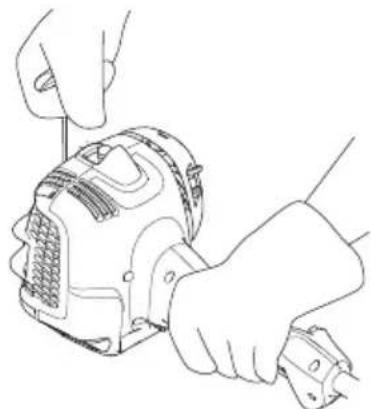

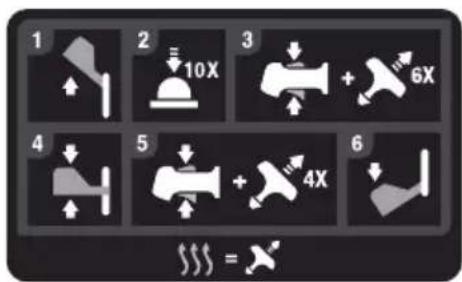

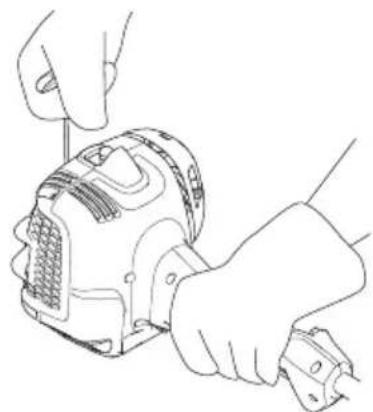

START OG STOPP

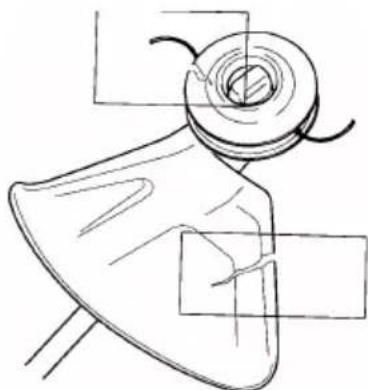

Kontroll for start 120

Start og stopp 120

ARBEIDSTEKNIKK

Generelle arbeidsinstruktener 123

VEDLIKEHOLD

Forgasser 126

Lyddemper 126

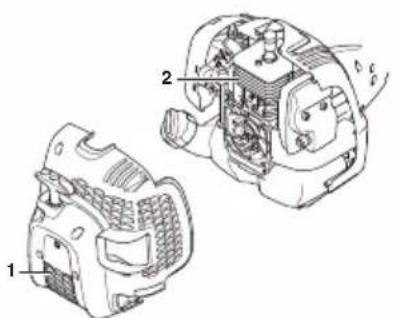

Kjolesystem 126

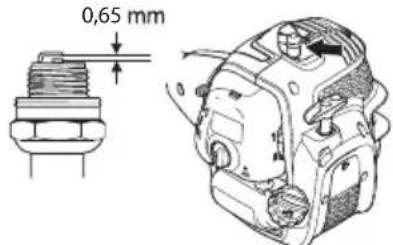

Tennplugg 127

Delbart riggror 127

Luftfilter 127

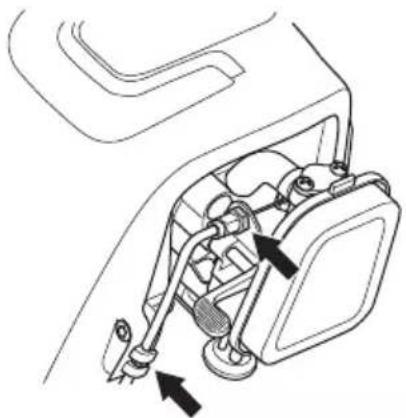

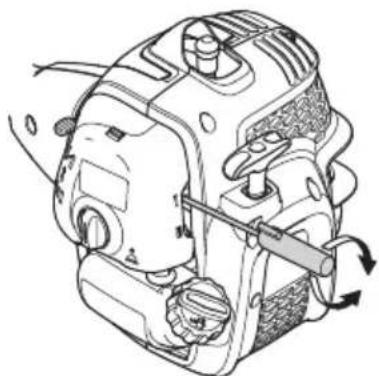

Kontroller og justering av gassvaier 128

Vedlikeholdsskjema 129

TEKNISKE DATA

Tekniske data 130

EF-erklaring om samsvar 131

folgende:

Les noye gjennom bruksanvisingen.

ADVARSEL! Langvarig ekspondering overfor stoy kan gi varige horselsskader. Bruk derfor alltid godkjent horselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon ma ikke under noen omstendighet endres uten produsentens tillatese. Bruk alltid original tilleggsutstyr. U autorisierte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader aller dødsfall for brukeren erler andre.

ADVARSEL! En ryddesag, buskrydder erler trimmer som brukes uforsiktig erler feilaktig, kan vare et farlig redskap som kan forarsake alvorlige skader erler dodsfall for brukeren erler andre. Det er svert viktig at du leser og forstar innholdet iBrukerhandboken.

INNLEDNING

Kjarekunde

Takk for at du valgte et McCulloch-product. Med dette tar du del i en historie som startet for lenge sider, da McCulloch Corporation startet produksjonen av motorer under andre verdenskrig. Da McCulloch lanserte sin feste lette enmanns motorsag i 1949, skulle tammerhogst aldri bl det samme igjen.

Serien av nyskapende motorsager fortsatte gjennom tiarene, og virksomheten utvidet fprest med motorer til fly og gokarter pa 1950-tallet, senere med minimotorsager i 1960-arene. Senere, i 1970-og 80-arene, ble trimmere og lovblasere lagt til i sortimentet.

I dag er McChulloch en del av Husqvarna-gruppen, og fortsetter tradisjonen med kraftige motorer, tekniske nyskapninger og sterke konstrujsoner som har vært vært varemerke i mer enn et halv t arhundre. Redusert drivstofforbruK, utslipp og stynivá har forsteprioritet hos oss, det samme har bedre sikkerhet og brukervennlight.

Vi haper du vil bli fornoyd med ditt nye McCulloch-product, som er konstruert for a vare din folsgesvenn i lang tid fremover. Ved a folge brukerhandbokens rad om bruk, service og vedlikehold sikrer du maksimal levetid for produktet. Hvis du trenger profesjonell hjelp til reparasjon ell service, kan du bruke Service Locator-tjenesten pa www.mcculloch.com.

McCulloch arbeider lopende med a videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

Denne brukerhandboken kan ogsa lastes ned fra www.mcculloch.com.

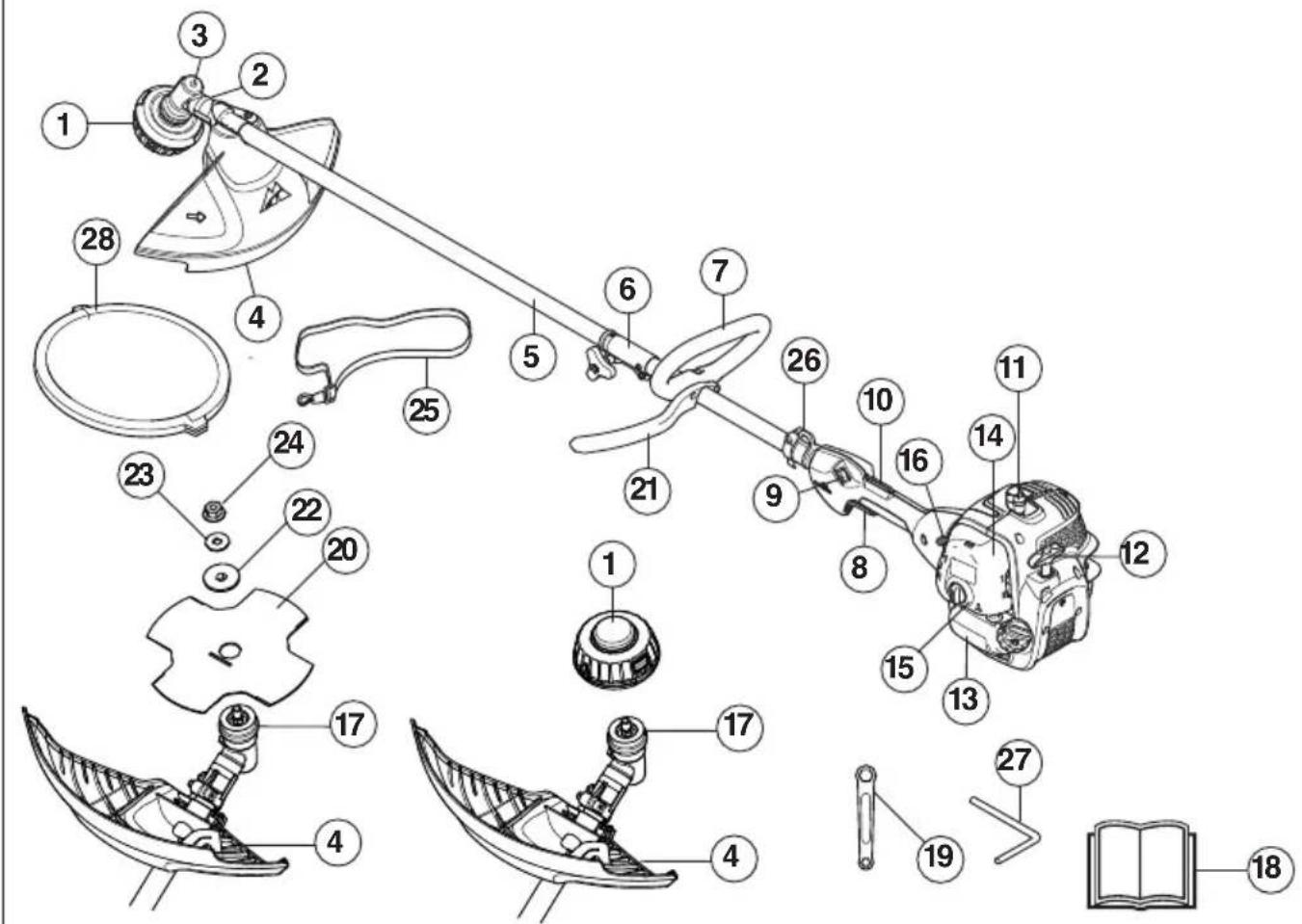

HVA ER HVA?

Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de typer skjaereutstyr vi anbefaler i kapitlet Tekniske data.

Bruk aldri maskinen hvis du er trett, har drukket alkohol.
eller bruker medisiner som kan pavirke syn,
vurderingsevne aller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk aldri en maskin som det er noe galt med. Utfor sikkerhetskontrollene og vedlikeholds- og serviceinstruktjone i donne bruksanvisingen. Noen vedlikeholds- og servicetiltak ma utfores av erfarne og kualifiserte spezialister. Se instruktjone under overskriften Vedlikehold.

Brukere av maskinen skal sorge for at/DDke mensesker.
eller dyr kommer nermere enn 15 meter under
arbeidet. Hvis flere arbeider pa samme sted, skal
sikkerhetsavstanden vare minst den doble trelungden,
dog minst 15 meter.

Bruken avienne maskinen kan vare regulert av nasjonal aller lokal lovgivning. Samsvar med oppgitt lovgivning.

Foreta en inspeksjon av hele maskinen før bruk. Se vedlikeholdsskjemaet.

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt när den er i bruk. Dette feltet kan under visse omstendigheter forstyre aktive aller passive medisinske implantater. For a redusere risikoen for alvorlig ullivstruende skade, anbefaler vi at personer med medisinske implantater rädförer seg med sin lege og produsenten av det medisinske implantatet ffor denne maskinen tas i bruk.

ADVARSEL! Å kjore en motor i et innestengt eller)darlig ventilert rom kan forarsake dodsfall ved kveling ull karbonmonoksidforgiftning.

ADVARSEL! La aldri barn bruke aller oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjarende stoppekontakt og kan startes med lav hastighet og kraft pa starthandtaket, kan selv sma barn under visse omstendigheter oppna den kraft som trengs for a起源 maskinen. Dette kan medfere risiko for alvorlig personskade. Ta derfor av tennplugghetten nar maskinen ikke er under oppsvikt.

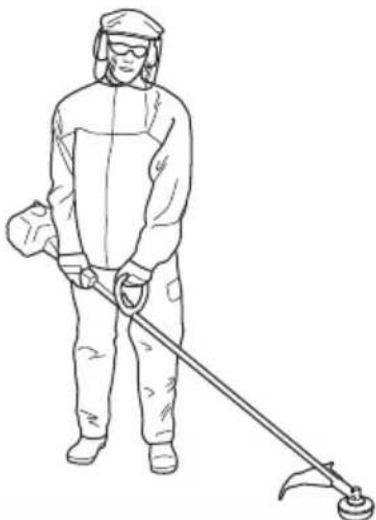

Personlig verneutstyr

VIGTIG!

En gresstrimmer som brukes uforsiktig aller feilaktig, kan vare et farlig redskap som kan forarsake livstruende skade aller dodsfall for brukeren aller andre. Det er svertvikig at du leser og forstar innholdet i braksanvisingen.

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer icke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle vare ute. Be forhandleren om hjelp ved valg av utstyr.

ADVARSEL! Vær alltid oppmerksom på varsselsignaler eller tilrop vedBruk av hørsvern. Ta alltid av hørsvernet sa snart motoren er stanset.

HJELM

Vernehjelm dersom det kan foreligge fare for fallende gjenstander.

HORSELSVERN

Horselsvern med tilstrekkelig lyddempende virkning skal brukes.

OYEVERN

Godkjent øyevern skal alltid brukes. VedBruk av visir skal det ogsa brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA ell er EN 166 for EU-land.

00

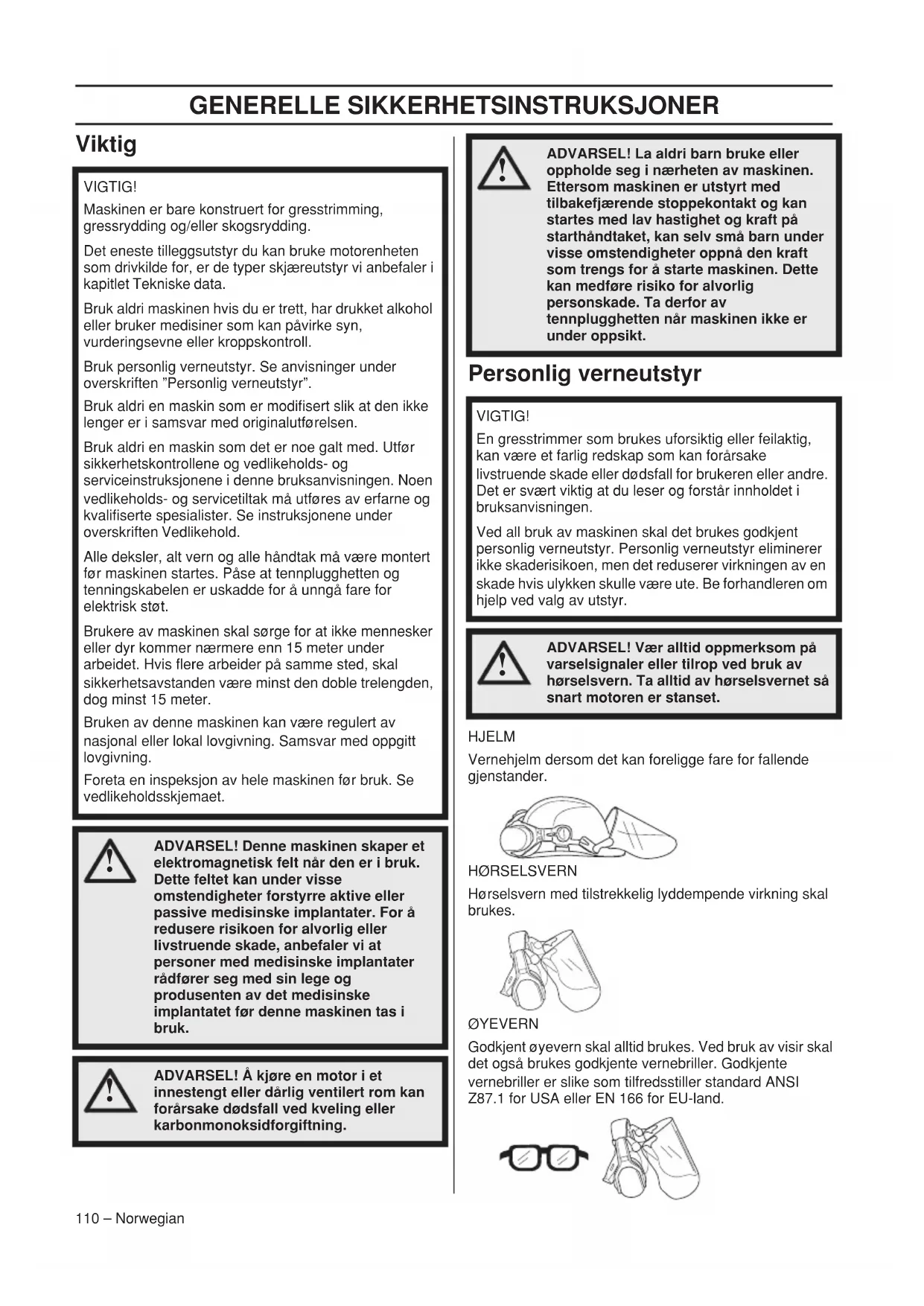

GENERELLE SIKKERHETSINSTRUKSJONER

HANSKER

Hansker skal brukes ved behov, f eks ved montering av skjæreutstyr.

STØVLER

Bruk stovler med staltupp og sklisikker sale

KLAER

Klaerne ma vare av materiale som taler riving, unnga bruk av altfor vide klaer som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruk smykker, kortbukser erler sandaler, og gå ikke barbent. Pase at haret ikke henger nedenfor skuldrene.

FORSTEHEJELPSUTSTYR

Førstehjelpsutstyr mä alltid finnes for händen.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for a vare sikker pa at utstyret fungerer. Se kapitlet Hva er hva? for a se hvor disse delene er plassert pa din maskin.

Maskinens levetid kan forkortes og risikoen for ulykker kan oke dersom vedlikehold av maskinen ikke utfores pa riktig mæte og dersom service og/eller reparasjoner ikke er fagmessig utfør. Kontakt næmeste serviceverksted dersom du trengerytterligere opplysninger.

VIGTIG!

All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor,违法犯罪 et serviceverksted. Kjop av vareprodukter garanterer at du kan fæ utførn en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av vare sericefaghandlere, sa spør dem etter nærmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholds som beskrevet i dette avsnittet. Hvis maskinen ikke bestar alle kontrollene, på serviceverksted oppsøkes for reparasjon.

Gassregulatorsperre

Gassregulatorsperren er konstruert fora hindre at gassregulatoren aktiveres ufrivillig. Nar sperren (A) trykkes ned i handtaket (= nar man holder rundt handtaket), frikopies gassregulatoren (B). Nar grepet rundt handtaket slippes, tilbakestilles bade gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjersystemer som fungerer uavhengig av haverandre. Denne posisjonen innebaerer at gassregulatoren automatisk lases pa tomgang.

Kontroller at gassregulatoren er LAST i tomgangsstilling nargassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den gartilbake til sin opprinnelige stilling nár den slippes.

Kontroller at gassregulatoren og gassregulatorsperren gárlett og at returfjærsystemet fungerer.

Se anvisninger under overskriften Start. Start maskinen og gi full gass. Slipp gassregulatoren og kontroller at

skjaereutstyret stanser og at det blir staende stille. Hvis skjaereutstyret roterer nár gassregulatoren star i tomgangsstilling ma forgasserens tomgangsjustering kontrolleres. Se anvisninger under overskriften Vedlikehold.

Stoppbryter

Stoppbryteren skal brukes for á slá av motoren.

Start motoren og kontroller at motoren blir slatt av när stoppbryteren fores til stoppstilling.

Vern for skjareutstyr

Denne skjermen skalhindre at lose gjenstanderslynges ut motBrukeren. Skjermen hindrer ogsa Brukeren i a kommt ikontakt med skjaereutstyret.

Kontroller at vernet er uskadd og fritt for sprekkdannelser.
Skift vernet hijs det er blitt utsatt for slag eller har sprekker.

Bruk alltid anbefalt vern for det spesifikke skjaereutstyret. Se kapitlet Tekniske data.

ADVARSEL! Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

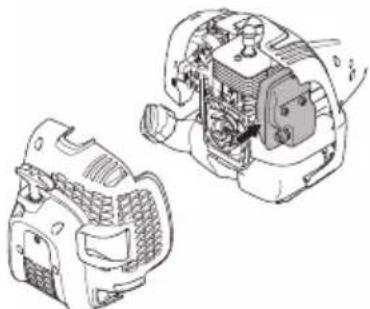

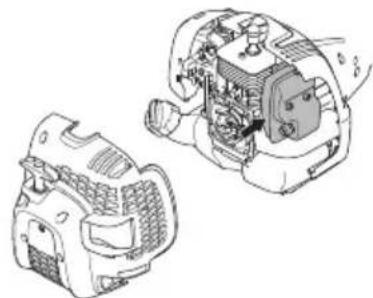

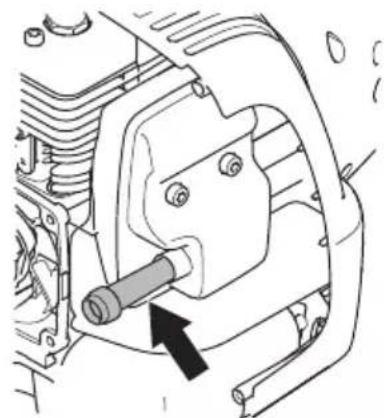

Lyddemper

Lyddemperen er konstruert for a gi et lydniva som er sa lavt som mulig, og for a lede avgassene fra motoren bort fra brukeren. Lyddempere med katalysator er ogsa konstruert for a redusere de skadelige stoffene i avgassene.

I land med varmt og tort klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et sakalt gnistfangernett. Kontroller om lyddemperen pa din maskin har et slikt nett.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Bruk aldri en maskin som har defekt lyddemper.

Kontroller regelmessig at lyddemperen sitter fast i maskinen.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjoring. Beroring kan gi brannskader pa huden. Vær oppmerksom pa brannfaren!

GENERELLE SIKKERHETSINSTRUKSJONER

ADVARSEL! Lyddemperen inneholder kjemikalier som kan vare kreftfremkallende. Unnga kontakt med disse elementene dersom lyddemperen blir skadd.

ADVARSEL! Stans alltid motoren før du foretar arbeid på skjæreutstyret. Dette fortsetter Å rotere ögså etter at gassregulatoren er sluppet. Kontroller at skjæreutstyret har stanset helt, og ta ledningen av tennpluggen før du begyinner noe arbeid på det.

ADVARSEL! Husk at:

Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann. Start derfor aldri maskinen innendors aller i nærhen av lettantennelig materiale!

ADVARSEL! Feilaktig skjareutstyr erler feil filing av klingen øker risikoen for kast.

Lasemutter

For visse typ skjereutstyr brukes lase mutter til festing.

Trekk til mutteren mot skjæeutstyrets rotasjonsretting ved montering. Løsne mutteren i skjæeutstyrets rotasjonsretting ved demontering. (OBS! Mutteren er venstregjenget.) Trekk til mutteren med klingemutternøkkelen.

Skjæreutstyr

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjaereutstyr:

Gjør maskinen minde utsatt for kast.
- Oppnár maksimal skjaereytelse.
- Øker skjæreutstyrets levetid.

VIGTIG!

Bruk bare skjærutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig träddiameter.

Gressklinge og gresskniv er beregnet på bruk for rydding av grovere gress.

Trimmerhodet er beregnet pa trimming av gress.

Grunnregler

Bruk bare skjaereutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Hold klingens tenner godt og korrekt filt! Følg vare instruksjoner og bruk anbefalt filmal. En klinge som er filt feil eller skadd øker risikoen for ulykker.

Kontroller skjæeutstyret med henblickk på skader og sprekkdannelse. Skadet skjæeutstyr ma alltid skiftes.

Filing av gresskniv og gressklinge

• Se skjaereutstyrets emballasje for korrekt filing.
  Klingen og kniven files med en enkelgradet flatfil.
• Fil alle eggene like mye for â beholde balansen.

ADVARSEL! Kasser alltid et blad som er boyd, skjevt, sprukket, revnet aller skadet pa en uller annen mate. Forsok aldri a rette ut et skjevt blad for ny bruk. Bruk bare foreskrevne originalblader.

Trimmerhode

VIGTIG!

Pass alltid pa at trimmerträden lindes hardt og jevnt rundt trommelen, ellers oppstar det helseskadelige vibrasjoner i maskinen.

• Bruk bare de trimmerhoder og trimmertrader som anbefales. De er utprvcd av produsenten for a passet til en viss motorstorrelse. Dette er spesielt viktig nar et helautomatisk trimmerhode brukes. Bruk kun anbefalt skjareutstyr. Se kapitlet Tekniske data.

• Generelt krever enindre maskin sma trimmerhoder og omvendt. Dette skyldes at ved avvirkning med trimmertrad ma motoren slynge ut traden radielt fra trimmerhodet samtidig som den ma mote motstanden fra gresset.
• Trådens lengde er ogsa viktig. En lengre trad krever større motorstyrke enn en kort ved samme diameter på traden.
• Se etter at kniven som sitter pa trimmerdekselet er intakt. Den brukes til a skjaere av traden i riktig lenghte.
• For à fã lengre levetid pã traden, kan den legges i vann et par dogn. Traden blir da seigere og holder lenger.

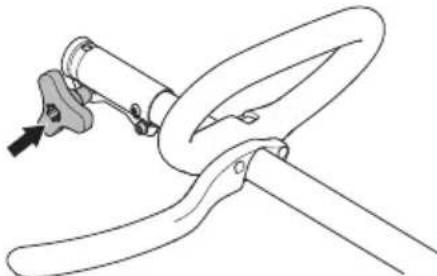

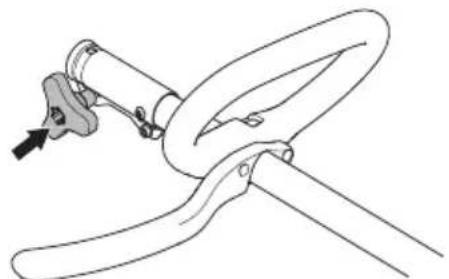

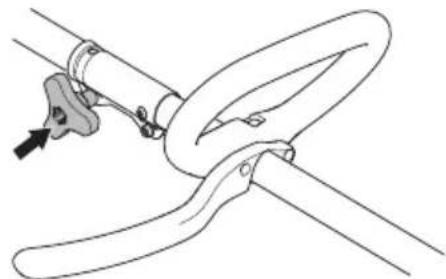

Montering av P-barriers

Fest loophandtaket med P-barieren på riggrøret. Legg merke til at loophandtaket på moneres mellom pilmarkeringene på riggrøret.

• Monter bolt, klemmeplate og vingemutter som vist pa bildet. Trekk til vingemutteren.

Montering og demontering av delbart riggrør

Montering:

• Løsne koplingen ved á dreie på skruegrepet.

• Rett inn knasten på tilbehøret (A) etter hullet i koplingen (B).

• Skyv tilbehoret inn i koplingen til tilbehoret smekker pa plass.

• Trekskruegrepet godt til fdr du bruker enheten.

Demontering:

• Løsne koplingen ved á dreie skruegrepet (minst 3 omdreininger).

• Trykk ned og hold nede knappen (C). Mens du holder godt fast i motorenden, treker du tilbehoret rett ut av koplingen.

MONTERING

Montering av klinge og trimmerhode

ADVARSEL!

Ved montering av skjareutstyr er det ytterst viktig at holderen/stotteflanders havner riktig i kjoreutstyretsentrumshull. Feil montert skjareutstyr kan forarsake alvorlig og/eller livsfarlig personskade.

ADVARSEL! Skjæreutstyr违法犯罪 under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig persorskade.

VIGTIG! For a fá lov til a bruke sag- eller gressblad m maskinen vare utstyrt med korrekt styre, bladbeskyttelse og sele.

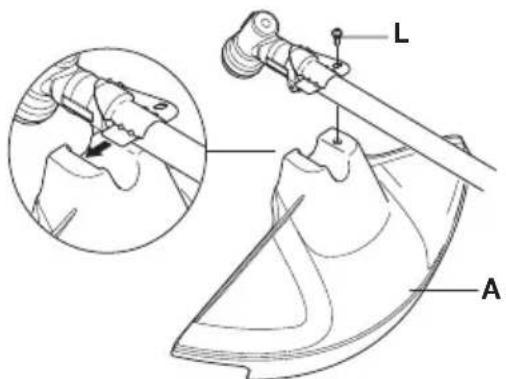

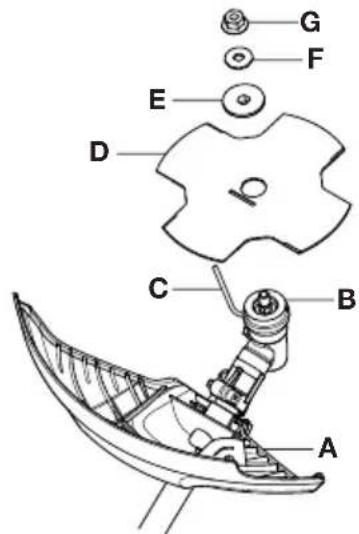

Montering av bladbeskyttelse, gressblad og gresskniv

Klingevernet/kombivernet (A) hektes fast i festet pa riggroret og festes med 1 skrue (L). Bruk anbefalt bladbeskyttelse. Se kapitlet Tekniske data. OBS! Pass pa at vernenekselet er demontert.

• Monter medbringeren (B) på den utgående akselen.
  Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.

• För lasepinnen (C)innihulletslikaktakselenlases.

• Plasser klingen (D), stotteflanders (E) og stottekuppen (F) pa den utgaende akselen.

• Monter mutteren (G). Mutteren trekkes til med et moment på 35-50 Nm (3,5-5 km). Bruk pipenøkkelen i verktøysettet. Hold i nøkkelens skaft sa nr bladbeskyttelsen som mulig. Mutteren trekkes til nr nøkkeløres mot rotasjonsretningen (OBS! venstregjenget).

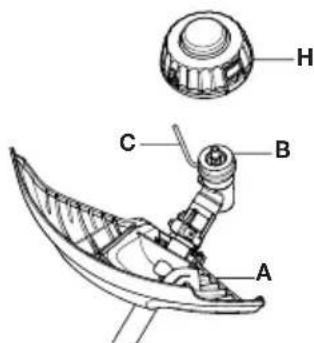

Montering av trimmerbeskyttelse og trimmerhode

• Monter trimmerskjerm (A) til arbeid med trimmerhode.

• Trimmerskjermen/kombivernet hektes pa festet pa riggraret og festes med 1 skrue (L).
• Monter medbringeren (B) på den utgående aktelsen.

Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.

MONTERING

• För lasepinnen (C) inn i hullet sik at aktensen lases.
• Skru pà trimmerhodet/plastknivene (H) mot urviseren.

• Demontering skjer i omvendtrekkefolge.

Montere transportbeskyttelsen

Fest transportdekseelet pa klingen som vist.

Tilpassing av sele

En godt tilpasset sele og maskin forenkler arbeidet betraktelig. Juster selen for Beste arbeidsstilling.

Brennstoffsikkerhet

Start aldri maskinen:

1 Hvis du har sølt brennstoff pa den. Tørk opp alt sol og la bensinrestene fordampe.
2 Hvis du har solt brennstoff pa deg selv eller klaerne dine, skift klaer. Vask de kroppsdeler som har vaert i kontakt med brennstoff. Bruk sape og vann.
3 Hvis maskijenlekker brennstoff. Kontroller regelmessig med tanke pa lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff sik at det ikke er fare for at en eventuell lekkasje og dampkommen i kontakt med gnister ell, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff ma det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstoffanken tommas. Hør med naermeste bensinstasjon hvor du kan blv kvitt overflodig brennstoff.
• Pase at maskinen er ordentlich rengjort og at fullstendig service er utfør før langtids oppbevaring.
• Skjæeutstyrets transportbeskytse skal alltid vare montert under transport eller oppbevaring av maskinen.
• Sikre maskinen under transport slick at du unngar drivstofflekkasje, skade aller ulykker.
  For a unnga ufrivillig start av motoren, skal alltid tennplugghetten tas av ved langtidslagring, hvis maskinen不解 er under tilsyn og ved alle servicetiltak som forekommer.

ADVARSEL! Vær forsiktig ved handtering av brennstoff. Husk brann-, eksplosjonsog innandingsfare.

Brennstoff

OBS! Maskinen er utstyrt med en totaktsmotor, og ma alltid kjores pa en blanding av bensin og totaktsolje. For a sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes males noyaktig. Ved blanding av sma mengder brennstoff vil selv sma feil i oljemengden virke kraftig inn pa blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innanding og hudkontakt. Vær derfor forsiktig ved handtering av bensin og sorg for god ventilasjon ved bensinhandtering.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensen med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensen. En blyholdig bensen ødelegger katalysatoren.

Der miljotilpasset bensin, sakalt alkylatbensin, er tilgengelig, skal sik brukes.

Drivstoff med etanolbanding E10 kan brukes (maks. 10 % etanolbanding). Bruk av hoyere etanolbandinger enn E10 gjør drivstoffblandingen mager, noe som kan føre til motorskade.

• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppsta sakalt banking. Dette medfær økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Ved arbeid med kontinuerlig huye turtall anbefales hoyere oktantall.

Totaktsolje

• For Beste risultat og yteevne, bruk Universal, Universal powered by McCULLOCH totaks motorolje som er lagd spesielt for vare luftkjolte totaktsmotorer.
• Bruk aldri totaktsolje beregnet til vannkjolte pahengsmotorer, sakalt outboardoil (med betegnelsen TCW).
• Bruk aldri olje beregnet på firetaksmotorer.
  Lav oljekvalitet ellr for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.
• Blandingsforhold

Bensin	Totaktsolje, liter	40:1
1 US gallon 3.2 oz. 95 ml (cc)
5 liter 4.3 oz. 125 ml (cc)
1 Imp. Gal. 4.3 oz. 125 ml (cc)
Blandeprosedy re	40 deler bensin og 1 del totaktsolje
1 ml = 1 cc

BRENNSTOFFHÄNDTERING

Blanding

Bensin og olje ma alltid blandes i en ren beholder som er godkjent for bensin.
Begynn alltid med a helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll pa resten av bensinen.
- Bland (rist) brennstoffblandingen omhyggelig f#r den fylles over pa maskinens brennstofftank.

• Bland ikke drivstoff for mer enn maks. 1 maneds behov.
• Hvis maskinen ikke brukes over en lengreperiode, skal brennstoffanken tommas og rengjores.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade ved bruk og etter stans. Dette gjelder ogsa ved tomgangskjoring. Vær oppmerksom pa brannfaren, spesielt ved handtering i narheten av brannfarlige stoffer og/eller gasser.

Fylling av brennstoff

ADVARSEL! Følgende forholdsrregularedusererbrannfaren:

Bland og fyll pa drivstoff utendors, et sted der det ikke finnes gnister eller flammer.

Det ma ikke røykes eller plasseres varme objekter iærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjoles noen minutter for brennstoff fylles pa.

Apne tankloket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes.

• Bruk bensinkanne med overfyllingsbeskyttelse.
• Hvis du har sölt brennstoff pa den. Tørk opp alt sol og la bensinrestene fordampe.
• Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrrelser.
• Pase at brennstoff er godt blandet ved a riste beholderen for tanken fylles.

Kontroll for start

• Kontroller at det/DDke har oppstatt sprekker i bunnen av tennene erer ved sentrumshullet i klingen.Den vanligste arsaken til sprekkdannelse er at det har oppstatt skarpe hjorner i bunnen av tennene ved filing,ller at klingen er brukt med slove tenner. Klingen ma skiftes hisis det oppdages sprekker.

• Kontroller at det ikke har oppstätt sprekker i støtteflanders på grunn av slitasje eller for hard tiltrekking. Støtteflanders på skiftes,hvis det oppdages sprekker.

Se etter at lase mutteren ikke mister sin lasekraft. Mutterlasingen skal ha et lasemoment pa minst 1,5 Nm. Mutterens tiltrekningsmoment skal vare 35-50 Nm.

• Kontroller at klingevernet er uskadd og fri for sprekkdannelser. Skift klingebeskyttelsen hvis den er blitt utsatt for slag eller har sprekker.

• Kontroller trimmerhodet og trimmerskjermen sik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode uller trimmerskjerm hvis de er blitt utsatt for slag ellher sprekker.

• Bruk aldri maskinen uten vern eller med defekt vern.
• Samtige deksler skal vare korrekt montert og uten feil for maskinen startes.

Start og stopp

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes. Plasser maskinen pa et fast underlag. Pass pa at skjareutstyret ikke kan hekte seg opp i noe.

Sorg for at/DDke uvedkommende oppholder seg i arbeidsomradet, da det ellers er fare for alvorlige persorskader. Sikkerhetsavstanden er 15 meter.

Start

Kald motor

NOTE!

For a redusere belastningen pa motoren under oppstart og oppvarming bør kapperlinjen trimmes til 13 cm.

• Choke: Enheten er utformet med en choke med tre stillinger: stillinger for full choke og halv choke samt kjorestilling. Still chokehendelen i choke-stilling.

START OG STOPP

ADVARSEL! Nár motoren startes med full gass, begyinner skjæreutstyret á rotere umiddelbart.

• Brennstoffpumper: Trykk pa pumpen ti ganger.

• Vent i ti sekunder.
• Trekk hardt og raski i starthandtaket, maks. seks ganger. Surr aldri startlinen rundt handen.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke handetaket fra helt utdratt stilling. Dette kan skade maskinen.

• Flytt chokehevarmen til halv choke-stillingen sa snart det hres ut som om motoren forsoker a starte.

• Trekki i startsnoren mens regulatoren er i stillingen for full gass, helt til motoren starter.

Nar motoren er i gang, lar du chokehevarmen sta i halv choke-stillingen i 20 sekunder. Flytt deretter chokehevarmen til kjrestillingen.

Hvis motoren ikke starter, flytter du chokehevarmen til full choke-stillingen, og utfører trinnene på nytt.

ADVARSEL! Nár motoren startes med full gass, begyinner skjæreutstyret á rotere umiddelbart.

Du ma alltid trekke startsnoren rett ut. Hvis du trekker skjevt i snoren, vil den skrape mot snorfestet. Denne friksjonen foor til at snoren raskere blir frynset og slitt. Hold alltid i starthandtaket nar snoren trekkes inn. Du ma aldri la snoren smekke tilbake fra uttrukket stilling. Dette kan fore til at snoren ryker erler blir frynset, og retrunnretningen kan ogsa bli skadet.

Varmotor

• Sett chokehendelen i RUN-stilling.
• Grip deretter starthandtaket med høyre hare og dra i startsnoren.

Stopp

Motoren stanses ved at tenningen slas av.

OBS! Stoppekontakten gär automatisk tilbake til startstilling. For a unngä ufrivillig start, ma derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.

Generelle arbeidsininstruktener

VIGTIG!

Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med ryddesag og gresstrimmer.

Nár du kommer ut for en situasjon som gjør deg usikker pa fortssatt bruk, skal du rädfre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.

Unnga all bruk som du ikke føler deg kvalifisert til!

Før bruk mä du forsta forskjellen mellom skogsydding, gressrydding og gresstrimming.

Grunnleggende sikkerhetsregler

1 Pass pà omgivelsene:
For a vare sikker pa at ikke mensesker, dyr ell annet kan pavirke din kontroll over maskinen.
For a sikre at/DDke menskesr, dyr ell er annet risikerer a komme i kontakt med skjereutstyret ell lose gjenstander som slynges i vei av skjereutstyret.
- OBS! Bruk aldri maskinen uten mulighet til á kunne pakallee hjelp ved en ulykke.
2 Inspiser arbeidsomradet. Fjern alle lose gjenstander som steiner, knust glass, spikre, staltrad, snorer med mer som kan slynges av sted eller vikle seg inn i skjaereutstyret.
3 Unngå bruk i darelig vær. Slik som tett tak, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i darelig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag, pavirkning av treets fallretning osv.
4 Ha pa selen for bruk.
5 Sorg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflying (rotter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skranende terreng.

6 Ha god balanse og sikkert fotfeste. Ikke strekk deg for langt. Hold alltid fottene pa bakken og en balansert stilling.

7 Bruk alltid begge hender for a holde i maskinen. Hold maskinen pa hoyre side av kroppen.

8 Hold alle deler av kroppen borte fra det roterende klippeutstyret.
9 Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold har, klær og hansker borte fra bevegelige deler. Løstsittende klær, smykker eller langt har kan sette seg fast i bevegelige deler.
10 Ha skjaereutstyret under midjehoyde.
11 Ved flyting skal motoren slas av. Ved lengre forflytinger skal transportbeskyttelsen brukes.
12 Sett aldri maskinen ned med motoren i gang uten at du har den under oppsvikt.
13 Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan paivirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! Verken brukeren av maskinen aller noen andere ma forske a trekke vekk det ryddete materialet mens motoren aller skjareutstyret roterer, da dette kan fere til alvorlige skader.

Stans motoren og skjareutstyret for dor tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader. Vinkelgiret kan vare varmt en stund under og etter bruk. Det er risiko for brannskade ved beroring.

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid godkjent Øyevern. Bøy deg aldri over skjæreutstyretsvern. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.

Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonnen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg. Sving aldri maskinen rundt uten forst à ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonnen.

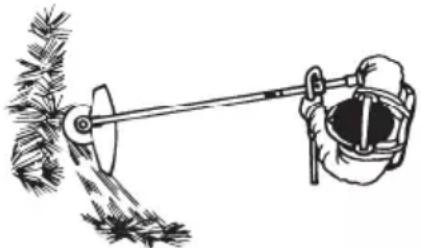

Grunnleggende arbeitssteknikk

Still motoren ned på tomgangsturtall hetter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes kan fore til alvorlig motorskade.

ADVARSEL! Av og til fester det seg grener eller gress mellom vern og skjareutstyr. Stans alltid motoren ved rengjaring.

ADVARSEL! Maskiner utstyrt med gressklinger kan kastes kraftig til sider hvis klingenkommen i kontakt med en fast gjenstand. Dette kalles klingekast. Et klingekast kan vare kraftig nok til a gjore at maskinen og/ellerBrukeren presses den ene erlerAndreveienog eventuelt misterkontrollen over maskinen. Klingekast kan forekomme uten forvarsel hvis maskinen kjorer seg fast. Sanssynligeheten for klingekast er storre pa steder der det er vanskelig a se materialet som skjares/klppes.

Unngà à sage i skjæereomrátet mellom klokken 12 og 3 pa bladet. Pá grunn av cladets rotasjonshastighet kan kast inntreffe nettopp i dette omrátet pa bladet nár man setter an pa grovere stammer.

• Gressklinger og gresskniver må ikke brukes på treaktige stammer.
  Gressklingen brukes til alle typer hoyt eller kraftig gress. Jo flere tenner klingen har, jo bedre blir klipperesultatet.
  Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra hoyre til venstre er ryddemomentet og bevegelse fra venstre til hoyre er

returbegovelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).

• Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.
• Forsk á arbeide rytmisk. Stá stott med føttene fra hverandre. Flytt deg forover etter returbevegelsen og still deg stott igjen.
• La stottekuppen liggelett an mot bakken.Den skal beskytte klingemotagai bakken.
• Reduser faren for at materiale setter seg fast rundt klingen ved a følge disse reglene:

1Arbeid alltid med full gass.

2Unnga det nyklipte materialet under returbevegelsen.

• Stans motoren, lõsne selen og plasser maskinen pa bakken for du samler sammen det avvirkedemaaterialet.

Gresstrimming med trimmerhode

Trimming

• Hold trimmerhodet like over bakken og vipp detlett. Det er enden av traden som utfører arbeidet. La traden arbeide i sin egen takt. Press aldri traden inn i materialet som skal fjernes.

• Träden fjernerlett gress og ugress inntil vegger, gjerder, trær og rabatter, men den kan ömtålig bark pa trær og busker, og skade gjerdestolper.
• Unngå skader på vegetasjorden ved Å korte ned traden til 10-12 cm og redusere turtallet.

Renskraping

• Skrapeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet like over bakken og vipp detlett. La enden av traden slamot bakken rundt trer, stolper, statuer og liknende. OBS! Denne teknikken øker slitasjen pa traden.

• Träden slites fortere og ma mates frem oftere ved arbeid mot steiner, murstein, betong, metallgjerder osv. enn vedkontakt med traer og tregjerder.
• Ved trimming og skraping ma du brukeindre enn full gass (80%) for at traden skal holde lengre og trimmerhodet slitesindre.

Klipping

• Trimmeren er ideell til á slå gresset på steder hvor det er vanskelig ákommen til med en vanlig gressklipper. Hold traden parallelt med bakken ved klipping. Unngå Åtrykke ned trimmerhodet mot bakken, ettersom dette kan skade plenen og redskapet.

• Unngå à la trimmerhodetkommenistadigkontaktmed marken under normal klipping.Slik stadigkontakt kanForetilskaderogslitasjepa trimmerhodet.

Feiing

Viftevirkningen til den roterende traden kan brukes til hurtig og enkel rengjoring. Hold traden parallelt med og over de flatene som skal feies, og for redskapet fram og tilbake.

• Ved klipping og feiing bør du bruke full gass for a fæ et godt resultat.

Forgasser

Justering av tomgangsturtall

För det giennomfres noen justering, sorg for at luftfilteret er rent og at luftfilterlokket sitter pa.

Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nodvendig. Vri forst T-skruen med urviseren til skjareutstyret begynner a rotere. Vri deretter skruen mot urviseren til skjareutstyret stanser. Et korrekt justert tomgangsturtall er oppnadd nar motoren gar jevnt hele tiden. Det bør ogsa vare en god margin til det turtall der skjareutstyret begynner a rotere.

Anbefalt tomgangsturtall: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsturtallet jegke kan justeres sik at skjereutstyret stär stille,kontakt din forhandler/ serviceverksted. Bruk ikke maskinen for den er korrekt innstilt eller reparert.

Lyddemper

OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for a f greie pa om din maskin har katalysator.

Lyddemperen er utformet for a dempe lydnivaret og for a lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forarsake brann hvis gassene rettes mot et tort og brenbart materiaie.

uten katalysator bør nettet rengjores og eventuelt byttes en gang pr. uke. På katalysatorlyddempere skal nettet kontrolleres og eventuelt rengjores en gang pr. maned. Ved ev. skader pa nettet skal det skiftes ut. Hvis nettet ofte er tettet igjen, kan dette vare et tegn pa at katalasatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader pa cylinder og stempel som følge.

NOTE!

Baksiden av huset er fjernet for a vise tydelig. Det anbefales ilke a ta av dekselet for a vedlikeholde skjernen.

OBS! Bruk aldri maskinen med en lyddemper som er i)darlig stand.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjaring. Beroring kan gi brannskader paHUDen.Vaer oppmerksom pabrannfaren!

Kjølesystem

For a oppná lavest mulig driftstemperatur er maskinen utstyrt med et kjolesystem.

Kjolesystemet bestar av:

1 Luftinntak i startmotor.
2 Kjoleflenser pa cylinderten.

Rengjør kjolesystemet med børste en gang i Året, og oftere ved krevende forhold. Et tilsmusset eller tett

kjolesystem forer til at maskinen overopphetes, noe som forarssaker skader pa stempel og cylinder.

Tennplugg

Tennpluggens stand pavirkes av:

• Feil innstilt forgasser.
• En feilaktig oljeblanding i bredselet (for mye, ell er feilaktig olje).
• Tilsmusset luftfilter.

Disse faktorene gir beegg pa tennpluggenes elektroder og kan forarsake driftsforstyrelser og startvansker.

Hvis maskinens effekt er for lav, maskinen er vanskelig Å starte eller tomgangen er urolig: kontroller alltid pennpluggen Forst for andre tiltak iverksettes. Hvis pennpluggen har mye beegg, rengjores den, og kontroller samtidig at elektrodeavstanden er 0,65 mm. Tennpluggen bør skiftes etter omtrent en maneds drift aller om nodvendig tidligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan odelegge stempel/sylinder. Pase at tennpluggen har sakalt radiostoyfilter.

Delbart riggrør

Drivakselenden i det nedre riggroret skal smores innvendig med fett hver 30. arbeidstime. Det er fare for at drivakselendene (splinesforbindelsene) pa de delbare modellene kan kjore fast hvis de ikke smores regelmessig.

Luftfilter

Luftfilteret ma rengjores regelmessig for stov og smuss for a unnga:

• Forgasserforstyrelser
• Startproblemer
• Darligere effekt
• Unodvendig slitasje pa motorens deler.
• Unormalt høyt brennstofforbruk.

Rengjor luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye stov.

Rengjoring av luftfilteret

Demoner luftfilterdekselet og ta ut filteret. Vask det rent i varmt sapevann. Se etter at filteret er tort for det monteres igjen.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor mæ det skifter med javne mellomrom. Et skadet luftfilter mæ alltid skifter.

Hvis maskinen brukes under forhold med mye stov, skal luftfilteret smores. Se anvisninger under overskriften Smaring av luftfilter.

Smoring av luftfilter

Bruk alltid filterolje, art. nr. 531 00 92-48. Filteroljen inneholder lseemiddel for at den skal vaere lettuce a fordele i filteret. Unnga derfor hudkontakt.

Legg filteret i en plastpose og hell pa filteroljen. Kryst plastposen lett sik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen ffor filteret moneres pa maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg pa bunnen.

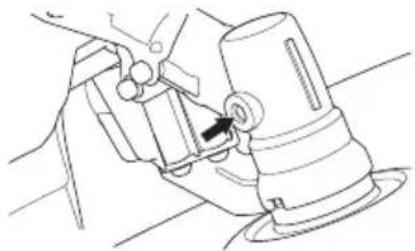

Vinkelgir

Vinkelgiret leveres fra fabrikken fylt med en passende mange de fett. Før maskinen tas i bruk bo r man likevel kontrollere at giret er 3/4 fylt med fett. Bruk HUSQVARNA spelzialfett.

Smoremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner.

Kontroller og justering av gassvaier

Sorg for at gassvaieren er stram nok uten at det gis gass pa produitet sik at skjaereutstyret roterer. Gassvaieren borIkke vare for Ios, sik at produitet ikke nar full gass.

Under folger en liste over det vedlikehold som skal utfores pa maskinen. De flete av punctene er beskrevet i avsnittet Vedlikehold. Brukeren ma kun utfere det vedlikeholds- og servicearbeidet som beskrives i donne bruksanvisningen. Mer omfattende ingrep skal utfores av et autorisert serviceverksted.

Vedlikehold	Ukentlig ettersyn	Månedlig ettersyn	Årlig vedlikehold
Rengjør maskinen utvendig. X
Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkert.	X
Kontroller at stopbryteren fungerer. X
Kontroller at skjæreutstyret ikke roterer på tomgang. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet,hvis det er blitt utsatt for slag eller har sprekker.	X
Kontroller at trimmerhodet er uskadd og uten sprekker. Skift trimmerhodet om nødvendig.	X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger.	X
Kontroller at gassvaieren er korrekt strammet. X
Kontroller startapparat med snor. X
Kontroller at vibrasjonsisolatorene ikke er skadet. X
Rengjør tennpluggen utvendig. Ta den ut og kontROLLER elektrodeavstanden. Juster avstanden til 0,65 mm, eller skift tennplugg. PASE at tennpluggen har sakkalt radiostøyfilter.		X
Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator).		X
Rengjør forgasseren utvendig og området rundt denen. X
Kontroller at vinkelgiret er 3/4 fyll med smøremiddel. Etterfyll om nødvendig med spesialfett.		X
Rengjør maskinens kjølesystem. X
Kontroller atbensinfilteret ikke er forurenset eller atbensinslangen har sprekker eller andre defekter. Skift om nødvendig.			X
Kontroller alle kabler og forbinderse. X
Kontroller kopling, kopingsfærer og kopingsstrommel for slitasje. Skift om nødvendig hos autorisert serviceverksted.			X
Skift tennplugg. PASE at tennpluggen har sakkalt radiostøyfilter. X

Tekniske data (AT26CSMC)

B26PS

Motor

Sylindervolum, cm^3 :26,2

Sylinderdiameter, mm 35,8

Slaglengde, mm 26

Tomgangshastighet, o/min 2700-3300

Anbefalt maks. ruseturtall, o/min 11800

Turtall pa utgaende aktel, o/min 8700

Vekt uten brennstoff, skjaereutstyr og vern, kg 5,4

Stoyutslipp

(se anm. 1)

Lydeffektniva, mal dB(A) 109

Ekvivalent lydtryksniva ved brukerens ore, malt etter

EN ISO 11806 og ISO 22868, dB(A):

Utsyrt med trimmerhode (original) 96

Utstyr med gressklinge (original) 99

Vibrasjonsnivae

(se anm. 3)

Ekvivalente vibrasjonsnivær (a_hv,eq) i handtak, malt i henhold til EN ISO 11806 og ISO 22867, / ^2

Utstyr med trimmerhode (original) venstre/hoyre 6,89/6,80

Utstyr med gressklinge (original) venstre/hyre 6,05/7,30

Anm.1: Utslipp av stoy til omgivelsene malt som lydeffekt (L_WA) ifolge EF-direktiv 2000/14/EC. Rapporterte lydefeffektnivaer for maskinen er malt med det originale skjareutstyret som gir hoyest niva. Forskjellen mellom garantert og malt lydefeffekt er at garantert lydeffekt och omfatter sprendning i maleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.

Merknad 2: Rapporterte data for equivivalent lydtryksniva for maskinen har en typisk statistisk spedning (standard avvik) pa 2,5 dB (A).

Merknad 3: Rapporterte data for equivivalent vibrasjonsivá har en typisk statistisk spedning (standard avvik) på 1,5 m/s².

TEKNISKE DATA

Godkjent tilbehør Type		Skjerm for skjæreutstyr, Art.nr.
M10LH spindelgjenger
Gressklinge/gresskniv Grass	200-4 1' (Ø 200-4-tannet) 580 30 50-01
Trimmerhode P25 (Ø 2,4 mm)	snor) 580 30 50-01

De falgende universaltilbehore (tilleggsutstyr) er tilgengelige til a brukes med de angitte modellene.

Tilleggsutstyr Art.nr. Brukes til
Kultivatortillegg 577 61 62-02 B26PS
Blåsertillegg 577 61 62-03 B26PS
Kantskjærertillegg	577	61
Stangsagtillegg 577 61 62-05 B26PS
Hekksakssett 967 17 64-01 B26PS
Buskrydder	577 61 62-06 B26PS

62-04

EF-erklæring omSAMSVAR

Vi, Husqvarna AB, SE-561 82 Huskvarna, SVERIGE, tfl. [phone], erklærer under eneansvar atproduktet

Beskrivelse	Bensindrevet gresstrimmer/ryddesag
Merke	McCulloch
Plattform/modell	AT26CSMC / B26PS
ID	Serienummer datert 2017 og senere

Harmoniserte standarder og/eller tekniske spesifikasjoner anvendt er som folger:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009

I samsvar med tilegg V er de oppgitte lydverdiene som folger:

Malt lydeffektniva: 109 dB(A)

Garantert lydeffektnivà: 112 dB(A)

TUV Rheinland N.A. har utfort en frivillig typekontroll pa vegne av Husqvarna AB og har utstedt AM 50270951, som bekrefter at en utstyrstype er i overensstemmelse med EF-direktiv 2006/42/EF om maskiner. Dette certifikatet gjelder for alle produksjonssteder og opprinnelsesland, sik det star oppgitt pa produktet. Den bensindrevne grestrimmeren og/ller ryddesagen som leveres, er i samsvar med det eksemplaret som undergok undersokelsen.

Signert pà vegne av: Husqvarna AB, Huskvarna, Sverige, 30.11.2017.

John Thompson, produkt- og markedsforingssjef i EUAP. (Autorisert representant for Husqvarna AB og ansvarlig for tekniisk dokumentasjon.)

EXPLICATION DES SYMBOLS

Symboles
