MANUAL DE UTILIZADOR B26 PS MCCULLOCH

Instruções para o uso 263-288

AVVIAMENTO E ARRESTO

• Capacete de protecção no caso de haver risco de objectos em queda

• Protectores acústicos aprovados

• Protecção ocular aprovada Rotação máxima no veio de saída, rpm Este produto está conforme as directivas em validade da CE. Aviso para objectos lançados e ricochete. O operador da máquina deve verificar que não se encontre qualquer pessoa ou animal menos de 15 metros, durante o trabalho. As máquinas equipadas com lâminas de serra ou lâminas para a relva podem ser projectadas violentamente para o lado quando a lâmina entra em contacto com um objecto fixo. Isto chama-se arremesso da lâmina. A lâmina pode amputar um braço ou uma perna. Mantenha sempre pessoas e animais a uma distância de pelo menos 15 metros da máquina. Marcação com setas de posicionamento que delimitam a posição do suporte do punho. Use sempre luvas de protecção aprovadas. Use botas estáveis e antideslizantes. Certifique-se de que o cabelo não passa abaixo dos ombros. Estrangulador: Ponha o comando na posição de estrangular. Ponha o controlo do estrangulador na posição de funcionamento. Bomba de combustível Enchimento de combustível. Emissões sonoras para o meio ambiente conforme directiva da Comunidade Europeia. A emissão da máquina é indicada no capítulo Especificações técnicas e no autocolante. Os restantes símbolos e autocolantes existentes na máquina dizem respeito a exigências específicas para homologação em alguns países. O motor é desligado deslocando o contacto de paragem para a posição de paragem. NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a protecção da vela de ignição durante todos os trabalhos de montagem, inspecção e/ou manutenção. Use sempre luvas de protecção aprovadas. Limpeza periódica obrigatória. Inspecção ocular. Deve ser utilizada uma protecção ocular aprovada 10000ÍNDICE 264 – Portuguese Índice Antes de arrancar, observe o seguinte: Leia as instruções para o uso com toda a atenção.

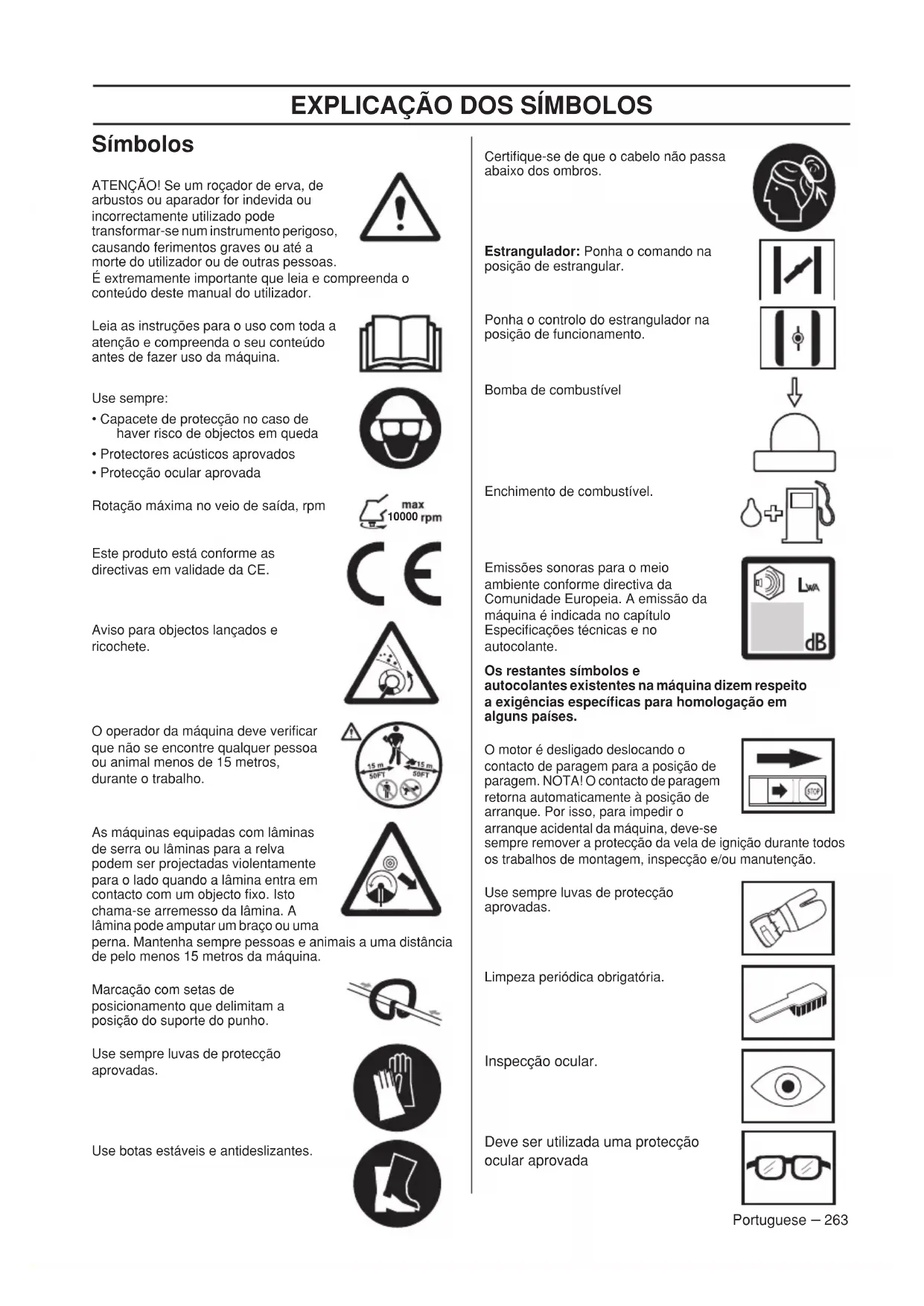

EXPLICAÇÃO DOS SÍMBOLOS

• Importante p. 267
• Equipamento de protecção pessoal p. 267
• Equipamento de segurança da máquina p. 268
• Equipamento de corte p. 270
• MONTAGEM Colocar a chave P de vedação p. 272
• Montagem e desmontagem do tubo divisível p. 272
• Montagem da lâmina e cabeçote de recorte p. 273
• Montagem da protecção para transporte p. 274

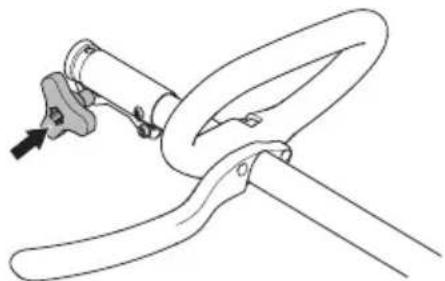

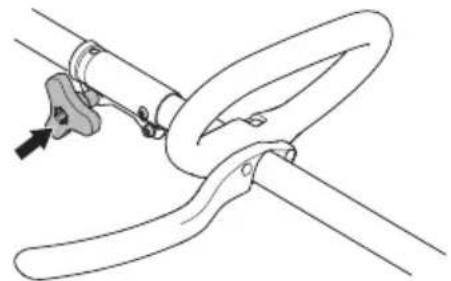

• Ajuste do suporte p. 274

• Instruções gerais de trabalho p. 280

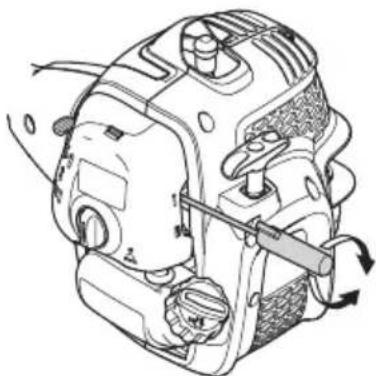

• MANUTENÇÃO Carburador p. 283

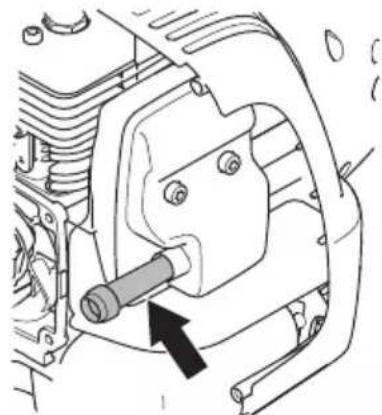

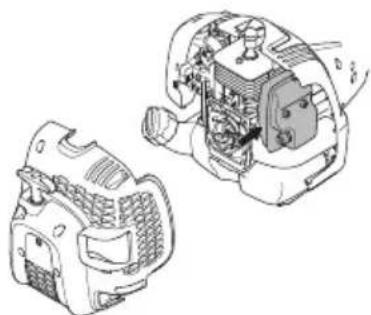

• Silenciador p. 283

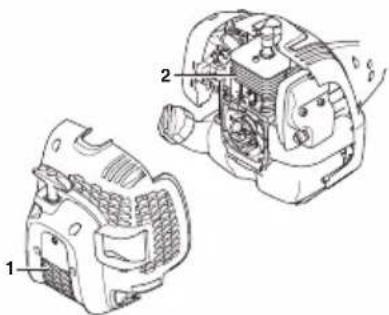

• Sistema de arrefecimento p. 284
• Vela de ignição p. 284
• Tubo divisível p. 284
• Filtro de ar p. 284

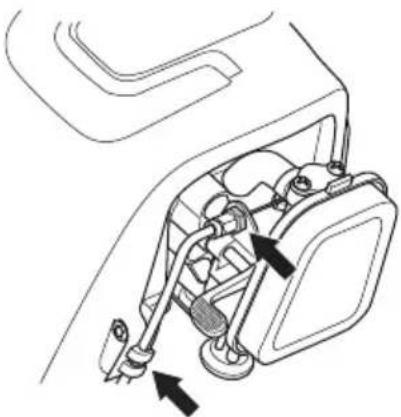

• Verificação e ajuste dos cabos do acelerador p. 285
• Esquema de manutenção p. 286

ESPECIFICAÇÕES TÉCNICAS

Especificações técnicas ........................................ 287 Certificado CE de conformidade ........................... 288

ATENÇÃO! A exposição prolongada a ruídos pode provocar danos auditivos permanentes. Por isso, use sempre protectores acústicos aprovados.

ATENÇÃO! Sob nenhumas circunstâncias é permitido modificar a configuração original da máquina sem a autorização expressa do fabricante. Devem usar-se sempre acessórios originais. Modificações e/ou acessórios não autorizados podem acarretar em sérias lesões ou perigo de vida para o utilizador ou outros.

ATENÇÃO! Se um roçador de erva, de arbustos ou aparador for indevida ou incorrectamente utilizado pode transformar-se num instrumento perigoso, causando ferimentos graves ou até a morte do utilizador ou de outras pessoas. É extremamente importante que leia e compreenda o conteúdo deste manual do utilizador.Portuguese – 265 INTRODUÇÃO Prezado cliente! Muito obrigado por escolher um produto McCulloch! Desta forma, passou a fazer parte de uma história que se iniciou há muito, quando a McCulloch começou a fabricar motores durante a Segunda Grande Guerra. Em 1949, quando a McCulloch introduziu a sua primeira motosserra ligeira para utilização por uma só pessoa, os trabalhos florestais nunca mais seriam os mesmos. A linha inovadora de motosserras continuaria a desenvolver-se ao longo das décadas, o negócio expandiu-se, primeiro com motores de avião e de kart na década de 1950, e depois com as mini-motosserras nos anos 60. Mais tarde, nos anos 70 e 80, a linha foi ampliada com aparadores e sopradores. Actualmente, como parte do grupo Husqvarna, a McCulloch continua a tradição de motores potentes, inovações técnicas e design poderoso que têm sido a nossa marca distintiva há mais de meio século. A redução do consumo de combustível, das emissões e dos níveis de ruído são para nós uma prioridade, tal como a melhoria da segurança e da facilidade de utilização. Esperamos sinceramente que fique satisfeito com o seu novo produto McCulloch, dado que foi concebido para acompanhá-lo durante muito tempo. Ao seguir as instruções de utilização, serviço e manutenção deste manual do utilizador, a vida útil do produto pode ser prolongada. Caso necessite de ajuda profissional para reparações ou serviço, utilize a funcionalidade de Localização de Pontos de Serviço no site www.mcculloch.com. McCulloch efectua o desenvolvimento contínuo dos seus produtos, reservando-se o direito de introduzir modificacões referentes, entre outros, ao aspecto e forma dos mesmos sem aviso prévio. Este manual pode também ser descarregado em www.mcculloch.com.266 – Portuguese COMO SE CHAMA? Descrição do aparador e da roçadora

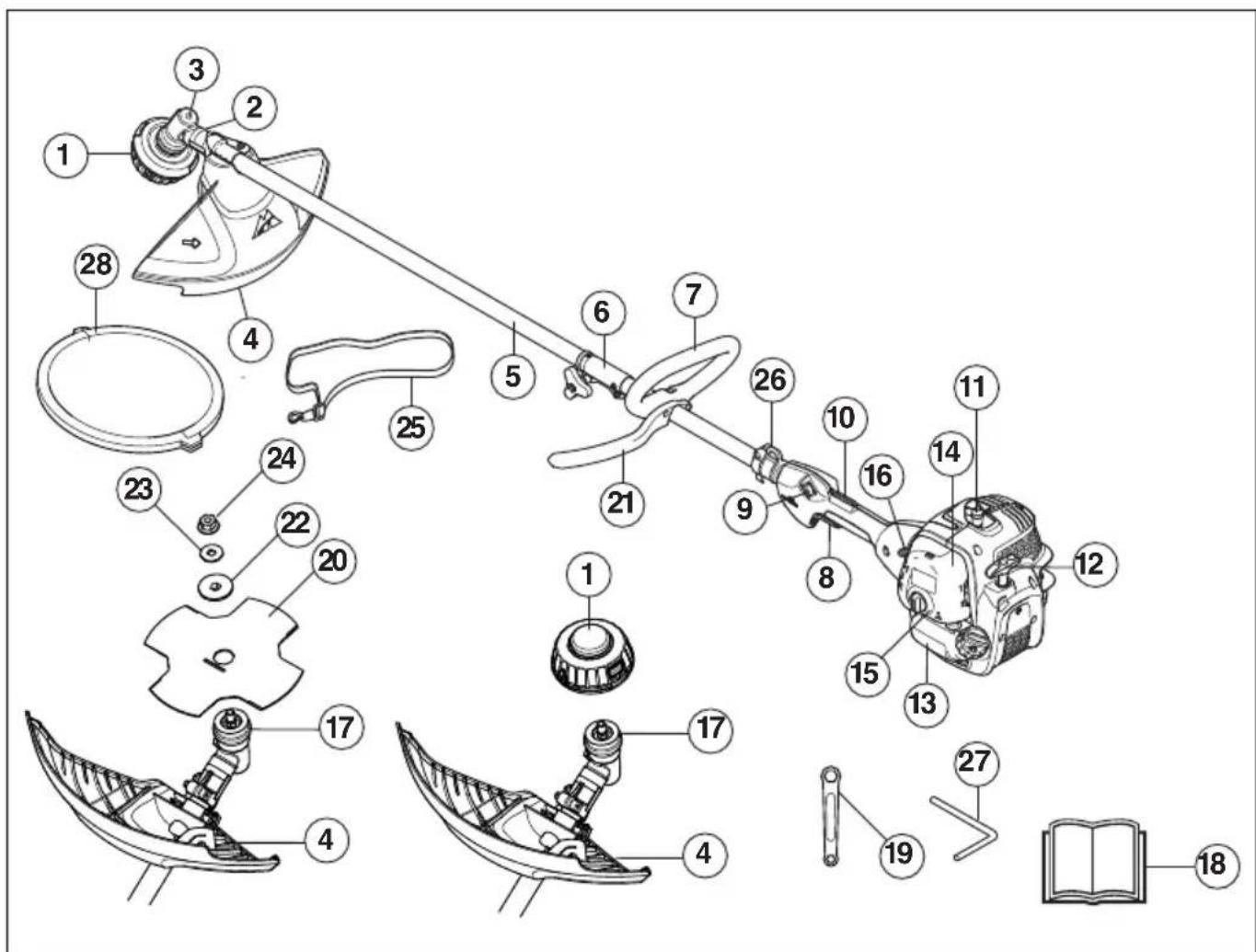

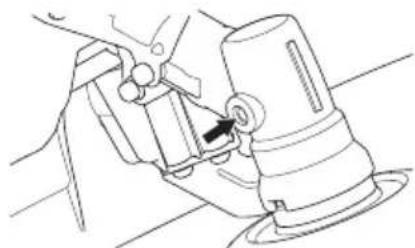

1 Cabeçote de recorte 2 Enchimento de massa lubrificante, engrenagem angular 3 Engrenagem angular 4 Protecção do equipamento de corte 5 Tubo 6 Acoplamento do tubo 7 Punho fechado 8 Acelerador 9 Contacto de paragem 10 Bloqueio do acelerador 11 Vela de ignição e protecção da vela. 12 Pega do arranque 13 Depósito de combustível 14 Cobertura do filtro de ar 15 Bomba de combustível 16 Arranque a frio 17 Accionador 18 Instruções para o uso 19 Chave 20 Lâmina 21 Chave P de vedação 22 Flange de apoio 23 Arruela 24 Porca de freio 25 Correia de suporte 26 Olhal de suspensão 27 Pino de freio 28 Protecção para transporte 29 Unidade para tesoura para sebes (apenas alguns modelos)INSTRUÇÕES GERAIS DE SEGURANÇA Portuguese – 267 Importante Equipamento de protecção pessoal CAPACETE Capacete de protecção no caso de haver risco de objectos em queda

PROTECTORES ACÚSTICOS

Devem-se usar protectores acústicos com suficiente insonorização.

Deve sempre usar-se protecção ocular aprovada. Mesmo que se use viseira, devem usar-se óculos de protecção aprovados. Consideram-se óculos de protecção aprovados, os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE. IMPORTANTE! A máquina é construída somente para recortar relva, roçar erva e/ou desbravamento florestal. Os únicos acessórios em que pode usar o motor como propulsor são os equipamentos de corte recomendados no capítulo Especificações técnicas. Nunca use a máquina se estiver cansado, se bebeu álcool ou se toma remédios que podem influir na sua visão, discernimento ou controlo sobre o corpo. Use equipamento de protecção pessoal. Ver as instruções na secção ”Equipamento de protecção pessoal”. Nunca use uma máquina que foi modificada a ponto de não mais corresponder à construção original. Nunca use uma máquina defeituosa. Efectue as verificações de segurança e cumpra as instruções de manutenção e assistência técnica contidas neste manual. Alguns serviços de manutenção e de assistência técnica deverão ser executados por especialistas qualificados. Consulte as instruções na secção Manutenção. Todas as coberturas, protecções e punhos têm que estar montados antes de se pôr a máquina a funcionar. Verifique se a cobertura e o cabo vela de ignição estão em bom estado para evitar o risco de choque eléctrico. O utente da máquina deve verificar se não se encontra qualquer pessoa ou animal num raio de 15 metros. Sempre que trabalhem vários utentes ao mesmo tempo e no mesmo local, a distância de segurança deve ser, no mínimo, o dobro do comprimento da árvore mas nunca menos de 15 metros. A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos. Antes de utilizar, faça uma inspecção geral à máquina. Consulte o esquema de manutenção.

ATENÇÃO! Esta máquina produz um campo electromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos activos ou passivos. Para reduzir o risco de lesões graves ou mortais, recomendamos que portadores de dispositivos implantados consultem o seu médico e o fabricante do implante antes de utilizar a máquina.

ATENÇÃO! A utilização dum motor em ambiente fechado ou mal ventilado pode causar a morte por asfixia ou envenenamento por gás carbónico.

ATENÇÃO! Não permita nunca que uma criança use a máquina ou se encontre na proximidade da mesma. Devido à máquina estar equipada com contacto de paragem elástico e poder ser posta a funcionar a baixa velocidade e pouca força desde o punho de arranque, podem até crianças pequenas, em determinadas circunstâncias, ter força suficiente para dar o arranque à máquina. Isso pode implicar perigo de lesões graves. Por isso, retire sempre a protecção da vela quando a máquina não estiver sob vigilância. IMPORTANTE! Um aparador de relva, se indevida ou incorrectamente utilizado, pode transformar-se num instrumento perigoso e causar ferimentos graves ou mortais no operador ou em terceiros. É extremamente importante que leia e compreenda o conteúdo deste manual do utilizador. Em quaisquer circunstâncias de utilização da máquina deve ser utilizado equipamento de protecção pessoal aprovado. O equipamento de protecção pessoal não elimina o risco de lesão mas reduz os seus efeitos em caso de acidente. Consulte o seu concessionário na escolha do equipamento.

ATENÇÃO! Esteja sempre atento a sinais de alarme ou avisos de viva voz quando usar protectores acústicos. Retire os protectores acústicos logo que o motor tenha parado.INSTRUÇÕES GERAIS DE SEGURANÇA 268 – PortugueseLUVASDeve-se usar luvas quando necessário, p. ex., na montagem do equipamento de corte.BOTASUse botas com biqueiras de aço e solas antideslizantes.VESTUÁRIOUse roupas de material resistente e evite vestimentas demasiado largas que se possam prender facilmente em galhos e arbustos. Use sempre calças compridas grossas. Não use jóias, shorts ou outras calças curtas e não ande de sandálias ou descalço. O cabelo não deve passar abaixo dos ombros.PRIMEIROS SOCORROSOs primeiros socorros devem sempre estar à mão. Equipamento de segurança da máquina Nesta secção esclarecem-se quais são as peças de segurança da máquina, que função desempenham e ainda como efectuar o controlo e a manutenção para se certificar da sua operacionalidade. Ver capítulo Como se chama?, para localizar onde estas peças se encontram na sua máquina.A duração da máquina pode ser afectada e o perigo de acidentes pode aumentar se a manutenção da máquina não for correcta e se as revisões e reparações não forem executadas de forma profissional. Se necessitar de mais esclarecimentos, entre em contacto com uma oficina sutorizada. Bloqueio do acelerador O bloqueio do acelerador é construído para evitar a activação involuntária do acelerador. Quando se comprime o bloqueio (A) no punho (= quando se agarra no punho), liberta-se o acelerador (B). Quando se solta o punho, tanto o acelerador como o bloqueio retornam às suas posições originais. Isso ocorre por meio de dois sistemas de molas de retorno, independentes entre si. Esta posição significa que o acelerador automaticamente é levado para a marcha em vazio.Verifique se o acelerador está fixo na posição marcha em vazio quando o bloqueio de acelerador estiver na sua posição original.Comprima o bloqueio do acelerador e verifique se este retorna à sua posição original quando libertado.IMPORTANTE!Toda a assistência e reparação da máquina requer formação especializada. Especialmente no que se refere ao equipamento de segurança. Se a máquina não satisfizer algum dos controlos abaixo mencionados, procure a sua oficina autorizada. A compra de qualquer dos nossos produtos garante-lhe a obtenção de reparação e assistência profissionais. Se o local da compra da máquina não for um dos nossos concessionários com assistência técnica, consulte a oficina autorizada mais próxima.

ATENÇÃO! Nunca use uma máquina com equipamento de segurança defeituoso. O equipamento de segurança da máquina deverá ser controlado e a sua manutenção feita conforme se descreve nesta secção. Se a sua máquina não satisfizer a algum desses controlos, deverá ser enviada a uma oficina autorizada para reparação.

Portuguese – 269 Verifique se o acelerador e o bloqueio do acelerador funcionam com facilidade e se os seus respectivos sistemas de mola de retorno funcionam. Veja instruções na secção Arranque. Arranque com a máquina e acelere a fundo. Solte o acelerador e verifique se o equipamento de corte pára e permanece imóvel. Se o equipamento de corte girar com o acelerador na marcha em vazio, controle o ajuste da marcha em vazio do carburador. Ver instruções no capítulo Manutenção. Contacto de paragem O contacto de paragem é usado para desligar o motor. Arranque o motor e verifique se este se desliga quando o contacto de paragem é levado à posição de paragem. Protecção do equipamento de corte Esta protecção destina-se a evitar que objectos soltos sejam lançados contra o utente. A protecção evita também que o utente entre em contacto com o equipamento de corte. Verifique se a protecção está em bom estado e sem rachaduras. Troque a protecção se esta foi sujeita a golpes ou se tem rachaduras. Use sempre a protecção recomendada para o equipamento de corte específico. Veja o capítulo Especificações técnicas Silenciador O silenciador é construído para propiciar o mais baixo nível de ruído possível bem como desviar os gases de escape do utilizador. Os silenciadores equipados com catalisador também se destinam a reduzir matérias prejudiciais dos gases de escape.

ATENÇÃO! Não pode ser utilizado, seja a que título for, equipamento de corte sem que esteja montada uma protecção aprovada. Veja no capítulo Especificações técnicas. Caso seja montada uma protecção errada ou defeituosa, isto pode causar sérios danos pessoais.INSTRUÇÕES GERAIS DE SEGURANÇA 270 – Portuguese Em países com clima quente e seco, o risco de incêndio é considerável. Por essa razão, equipamos certos silenciadores com uma rede retentora de faíscas. Verifique se a sua máquina possui rede retentora. Para silenciadores é muito importante que as instruções de controlo, manutenção e assistência sejam cumpridas. Nunca use uma máquina com silenciador defeituoso. Verifique regularmente se o silenciador está fixo à máquina. Se a sua máquina estiver equipada com um abafa- chamas, este deverá ser submetido a uma limpeza periódica. A rede obstruída leva a um aquecimento que pode acarretar sérios danos para o motor. Porca de freio Na fixação de alguns tipos de equipamento de corte são usadas porcas de freio. Ao montar, aperte a porca no sentido oposto ao sentido de rotação do equipamento de corte. Para desmontar, desaperte a porca no sentido da rotação do equipamento de corte. (NOTA! A porca tem rosca à esquerda.) Aperte a porca com a chave de aperto da porca do disco. Equipamento de corte Esta secção mostra como você, através de uma correcta manutenção e uso do equipamento de corte correcto, poderá:

• Reduzir as tendências da máquina a retrocesso.

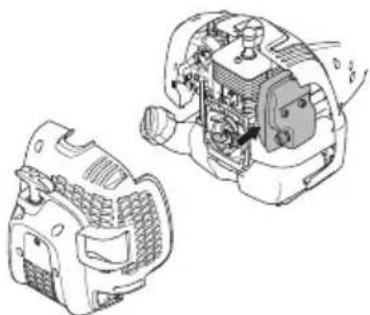

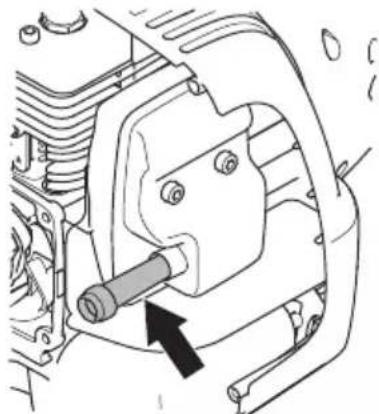

ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como após a paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!

ATENÇÃO! O interior do silenciador contém produtos químicos potencialmente cancerígenos. Evite o contacto directo com esses produtos se tiver um silenciador danificado.

ATENÇÃO! Tenha em mente o seguinte: Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Portanto, nunca arranque com a máquina em interiores ou nas proximidades de material inflamável! IMPORTANTE! Use somente o equipamento de corte junto com a protecção recomendada! Veja o capítulo Especificações técnicas. Veja nas instruções do equipamento de corte como carregar correctamente a corda e como escolher o diâmetro de corda certo. Mantenha os dentes de corte da lâmina sempre bem e correctamente afiados! Siga as nossas recomendações. Veja também as instruções na embalagem da lâmina.

ATENÇÃO! Pare sempre o motor antes de trabalhar no equipamento de corte. Este continua a girar mesmo depois de se soltar o acelerador. Verifique se o equipamento de corte parou completamente e retire o cabo da vela de ignição antes de começar o trabalho nesse equipamento.INSTRUÇÕES GERAIS DE SEGURANÇA Portuguese – 271 Equipamento de corte As lâminas e facas para erva destinam-se a roçar erva espessa. O cabeçote de recorte destina-se ao corte de relva. Regras básicas Use somente o equipamento de corte junto com a protecção recomendada! Veja o capítulo Especificações técnicas. Mantenha os dentes de corte da lâmina correctamente afiados! Siga as nossas instruções e use o calibrador de lima recomendado. Uma lâmina mal afiada ou danificada aumenta os riscos de acidentes. Verifique se o equipamento de corte está danificado ou com rachaduras. Um equipamento de corte danificado deve sempre ser substituído. Limagem da faca e da lâmina para erva

• Veja as instruções na embalagem do equipamento de corte para limagem correcta. A lâmina e a faca limam- se com uma lima plana de grau simples.

• Lime todos os gumes igualmente para conservar o equilíbrio. Cabeçote de recorte

• Use somente os cabeçotes e cordas de corte recomendados. Foram testados pelo fabricante para se adequarem a um determinado tamanho de motor. Isto é de especial importância quando se usar um cabeçote de recorte totalmente automático. Use somente o equipamento de corte recomendado. Ver Especificações técnicas.

• De modo geral, uma máquina pequena requer cabeçotes de recorte pequenos e vice-versa. Isto pelo facto de que, ao cortar com a corda, o motor tem de lançar a corda radialmente a partir do cabeçote de recorte e ainda vencer a resistência da relva a cortar.

• O comprimento da corda também é importante. Uma corda mais comprida requer maior potência do motor do que uma corda curta de igual diâmetro.

• Certifique-se de que a faca que se encontra na protecção de recorte esteja intacta. Ela é usada para cortar a corda ao comprimento certo.

• Para obter maior vida útil para a corda, esta pode ser posta de molho na água por uns dois dias. A corda torna-se então mais rija e dura mais.

ATENÇÃO! Um equipamento de corte incorrecto ou uma lâmina erradamente limada aumentam o risco de acidentes.

ATENÇÃO! Deite sempre fora lâminas encurvadas, empenadas, rachadas, partidas ou por qualquer outro modo danificadas. Nunca tente desempenar uma lâmina para a reutilizar. Use somente lâminas originais do tipo especificado. IMPORTANTE! Certifique-se sempre de que a corda de corte seja enrolada firme e uniformemente no tambor, para evitar a ocorrência de vibrações prejudiciais à saúde na máquina.MONTAGEM 272 – Portuguese Colocar a chave P de vedação Encaixe o punho fechado com a chave P de vedação no eixo. Tenha cuidado para que o punho fechado fique entre as setas de marcação do eixo.

• Instalar o parafuso, a placa de pressão e a porca de orelhas como se mostra na figura. Apertar a porca de orelhas. Montagem e desmontagem do tubo divisível Montagem:

• Afrouxe o acoplamento rodando a maçaneta.

• Alinhe a saliência (A) do implemento com o orifício existente no acoplamento (B).

• Empurre o implemento para dentro do acoplamento até encaixar no lugar.

• Antes de usar a unidade, apertar bem a maçaneta. Desmontagem:

• Afrouxe o acoplamento rodando a maçaneta (3 voltas pelo menos).

• Carregue e mantenha o botão (C). Enquanto mantém firmemente a extremidade do motor, puxe o implemento a direito para fora do acoplamento.

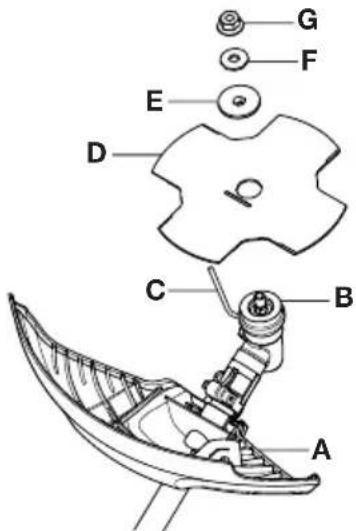

CMONTAGEM Portuguese – 273 Montagem da lâmina e cabeçote de recorte Montagem da protecção de lâmina, lâmina de relva e faca de relva

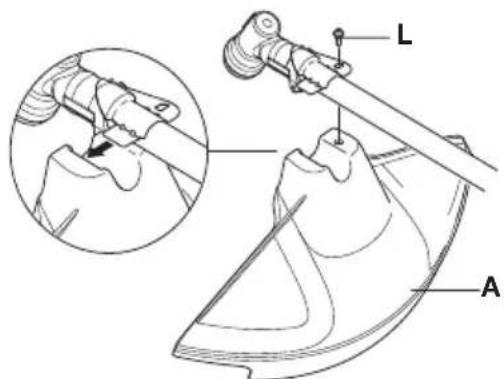

• A protecção da lâmina/protecção combinada (A) engancha no suporte do tubo e é fixada com um parafuso (L). Use a protecção de lâmina recomendada. Ver o capítulo Especificações técnicas. NOTA! Verifique se a guarda está desmontada.• Monte o accionador (B) na ponta do eixo de saída.• Gire o eixo da lâmina até que um dos orifícios do accionador coincida com o orifício correspondente na caixa de engrenagens.• Introduza o pino de freio (C) no orifício para frear o eixo.• Coloque a lâmina (D), flange de apoio (E) e copo de apoio (F) no eixo de saída.• Monte a porca (G). A porca é apertada ao binário de 35-50 Nm (3,5-5 kgm). Use a chave de caixa do jogo de ferramentas. Mantenha o cabo da chave o mais próximo possível da protecção da lâmina. A porca aperta-se quando a chave é girada contra o sentido de rotação (CUIDADO! rosca à esquerda). Montagem da protecção de recorte e do cabeçote de recorte

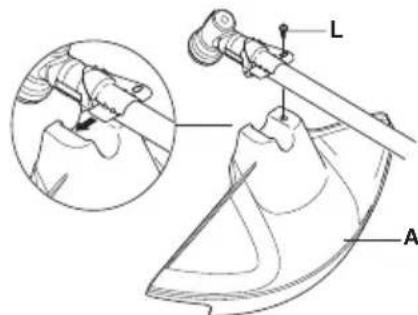

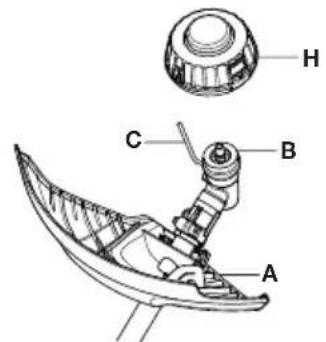

• Colocar a protecção de recorte (A) para trabalho com a cabeça de recorte.• A protecção de recorte/protecção combinada é engatada no tubo e fixada com um parafuso (L). ATENÇÃO!Ao montar o equipamento de corte, é de extrema importância que o accionador/flange de apoio se ajuste correctamente ao furo central do equipamento de corte. Se o equipamento de corte não estiver montado correctamente, poderá originar danos pessoais graves, com perigo de morte. ATENÇÃO! Não pode ser utilizado, seja a que título for, equipamento de corte sem que esteja montada uma protecção aprovada. Veja no capítulo Especificações técnicas. Caso seja montada uma protecção errada ou defeituosa, isto pode causar sérios danos pessoais.IMPORTANTE! Para trabalhar com a lâmina de serra ou relva, a máquina deve estar equipada com a direcção, protecção da lâmina e suporte correctos e adequados.

• Gire o eixo da lâmina até que um dos orifícios do accionador coincida com o orifício correspondente na caixa de engrenagens.

• Introduza o pino de freio (C) no orifício para frear o eixo.

• Enrosque o cabeçote de recorte/lâminas de plástico (H) no sentido anti-horário.

• A desmontagem é feita pela ordem inversa. Montagem da protecção para transporte Coloque a cobertura de transporte sobre a lâmina, tal como se mostra. Ajuste do suporte Um suporte e uma máquina bem ajustados facilitam o trabalho consideravelmente. Ajuste o suporte para a melhor posição de trabalho.

CMANEJO DE COMBUSTÍVEL

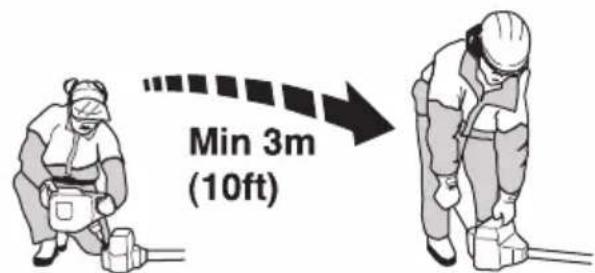

Portuguese – 275 Segurança no manejo de combustível Nunca arranque com a máquina:1 Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem.2 Se derramou combustível sobre si próprio ou na sua roupa, troque de roupa. Lave as partes do corpo que estiveram em contacto com o combustível. Lave com água e sabonete.3 Se a máquina tiver fuga de combustível. Controle regularmente se há fugas na tampa do depósito e nos tubos de combustível. Transporte e armazenagem

• Guarde e transporte a máquina e o combustível de modo tal que não haja o risco de possíveis fugas e vapores entrarem em contacto com fontes de faíscas ou chama aberta, tais como máquinas e motores eléctricos, contactos/interruptores eléctricos ou mesmo caldeiras.• Ao armazenar e transportar combustível, utilize recipiente especialmente destinado e aprovado para esse fim.• Em armazenagem por tempo prolongado, o depósito de combustível da máquina deve ser esvaziado. Consulte o posto de abastecimento mais próximo sobre como proceder com o combustível excedente.• Certifique-se de que a máquina foi cuidadosamente limpa e submetida a uma revisão completa antes de ser armazenada por tempo prolongado.• A protecção para transporte do equipamento de corte deve sempre estar montada, durante o transporte ou armazenagem da máquina.• Prenda a máquina durante o transporte para evitar perda de combustível, danos ou ferimentos.• Para impedir o arranque acidental do motor, a protecção da vela deve sempre ser retirada quando a máquina for armazenada por tempo prolongado, quando a máquina não estiver sob vigilância e durante todos os serviços de manutenção. Combustível NOTA! A máquina está equipada com um motor de dois tempos e deve sempre funcionar com uma mistura de gasolina e óleo para motores de dois tempos. Para assegurar a mistura correcta é importante medir cuidadosamente a quantidade de óleo a ser misturada. No caso de pequenas quantidades de combustível a misturar, até pequenos erros na quantidade de óleo influem fortemente na proporção da mistura. Gasolina NOTA! Use sempre mistura de óleo com gasolina de qualidade com um mínimo de 90 octanas (RON). Se a sua máquina estiver equipada com catalisador (ver capítulo Especificações técnicas), deverá usar sempre gasolina sem chumbo misturada com óleo. A gasolina com chumbo destrói o catalisador.Sempre que esteja disponível gasolina ecológica, a chamada gasolina alquílica, esta deve ser utilizada.Pode ser utilizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 irá fazer com que o motor funcione com uma mistura de ar-combustível inadequada, podendo ficar danificado.• O índice de octano mínimo recomendado é 90 (RON). No caso do motor funcionar com gasolina com um índice de octano inferior a 90, o motor pode começar a "grilar”. Isso pode causar um aumento de temperatura no motor que pode causar graves avarias no mesmo.• Ao trabalhar continuadamente em rotação alta, recomenda-se um índice de octano mais elevado. Óleo de dois tempos

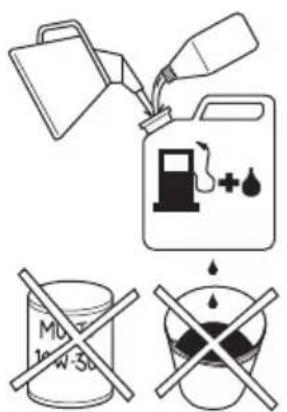

• Para obter o melhor resultado e rendimento, use óleo para motores a dois tempos Universal, Universal powered by McCULLOCH, produzido especialmente para os nossos motores a dois tempos arrefecidos a ar.
• Não use nunca óleo para motores fora de borda a dois tempos e arrefecidos a água, também chamado 'óleo para foras de borda' (designado TCW).• Nunca use óleo para motores a quatro tempos.• Um óleo de baixa qualidade ou uma mistura de óleo/combustível demasiado rica podem aventurar o funcionamento do catalizador e reduzir-lhe a vida útil.• Proporção de mistura ATENÇÃO! Tenha cuidado ao manusear combustível. Pense nos riscos de incêndio, explosão e inalação. ATENÇÃO! O combustível e os vapores do combustível são muito inflamáveis e podem causar graves lesões em caso de inalação ou contacto com a pele. Seja portanto cauteloso ao manusear combustível e providencie de modo a haver boa ventilação durante o manuseamento de combustível.MANEJO DE COMBUSTÍVEL 276 – Portuguese Mistura

• Misture sempre gasolina e óleo num recipiente limpo e aprovado para gasolina.

• Comece sempre por juntar metade da gasolina a ser misturada. Junte depois todo o óleo. Agite bem a mistura. Por fim, junte o restante da gasolina.

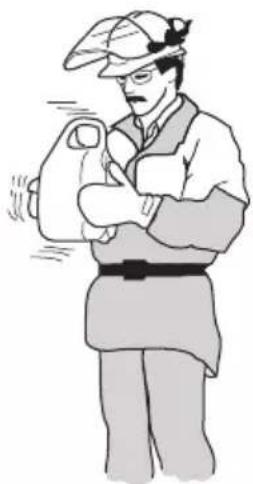

• Agite a mistura cuidadosamente antes de a despejar no depósito de combustível da máquina.

• Não misture combustível além do necessário para se consumir durante um mês, no máximo.

• Se a máquina não for usada por um longo período, esvazie o depósito de combustível e limpe-o. Abastecimento

• Use reservatórios de combustível com protecção contra enchimento excessivo.

• Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem.

• Seque bem à volta da tampa do depósito. Sujidades no depósito causam problemas de funcionamento.

ATENÇÃO! O silenciador com catalisador fica extremamente quente durante a utilização e após a paragem. Isto aplica-se inclusivamente ao funcionamento na marcha em vazio. Tome cuidado com os riscos de incêndio, especialmente ao manejar próximo a materiais e/ou gases inflamáveis.

ATENÇÃO! As medidas de precaução abaixo diminuem os riscos de incêndio: Misture e verta o combustível no exterior, onde não existam faíscas ou chamas. Não fume nem ponha nenhum objecto quente nas proximidade do combustível. Nunca abasteça com o motor em funcionamento. Pare o motor e deixe arrefecer alguns minutos antes de abastecer. Abra a tampa do depósito devagar, ao abastecer, para dar saída lenta aos gases se houver um excesso de pressão. Aperte bem a tampa do depósito após abastecer. Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar.ARRANQUE E PARAGEM Portuguese – 277 Controlo antes de arrancar

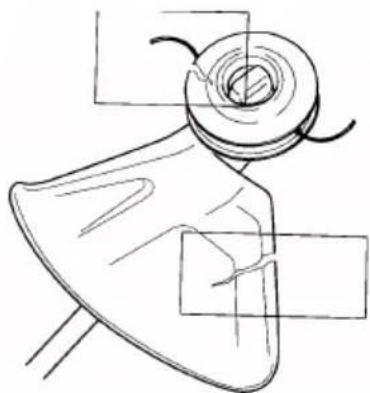

• Verifique na lâmina se não há rachaduras na base dos dentes ou no furo central. O motivo mais comum de formação de rachaduras são cantos afiados na base dos dentes, criados por limagem ou por ter a lâmina sido usado com dentes cegos. Deite fora a lâmina se descobrir rachaduras.• Verifique o flange de apoio para que não haja nenhuma rachadura, devido a fadiga ou aperto excessivo. Deite fora o flange de apoio caso tenha rachaduras.• Certifique-se de que a porca de freio não perca a sua força. O seu binário de bloqueio deve ser no mínimo de 1,5 Nm. O seu binário de aperto deve ser de 35-50 Nm.
• Verifique a protecção da lâmina quanto a danos e rachaduras. Substitua a protecção da lâmina se esta tiver sido sujeita a golpes ou apresentar rachaduras.• Verifique o cabeçote de recorte e a protecção de recorte quanto a danos e rachaduras. Substitua o cabeçote de recorte ou a protecção de recorte se tiverem sido sujeitos a golpes ou apresentarem rachaduras.• Nunca use a máquina sem protecção ou com protecção danificada.• Todas as coberturas devem estar devidamente montadas e intactas antes do arranque da máquina. Arranque e paragem Arranque Motor frioNOTE! Para minimizar a carga do motor durante o arranque e o aquecimento, corte o excesso de fio da cortadora, de modo a obter um tamanho de 13 cm.• Estrangulador: O estrangulador do seu aparelho tem 3 posições: posição de estrangulação total,

ATENÇÃO! A cobertura da embraiagem, completa com o tubo, tem que estar montada antes da máquina arrancar, para que não possa soltar-se e causar lesões pessoais.Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar. Coloque a máquina numa base sólida. Assegure-se de que o equipamento de corte não possa tocar em nenhum objecto.Não permita a presença de pessoas estranhas na área de trabalho, sob risco de danos pessoais sérios. A distância de segurança é de 15 metros.ARRANQUE E PARAGEM 278 – Portuguese estrangulação parcial e de funcionamento. Ponha o comando na posição de estrangular.

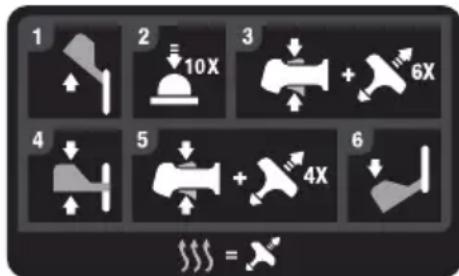

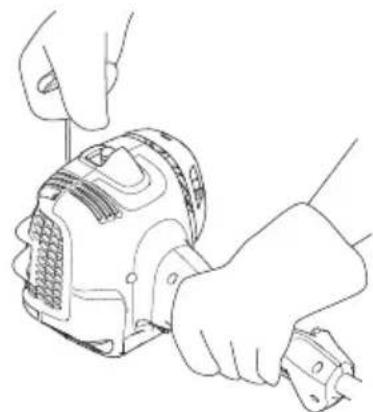

• Aperte o acelerador na posição total.

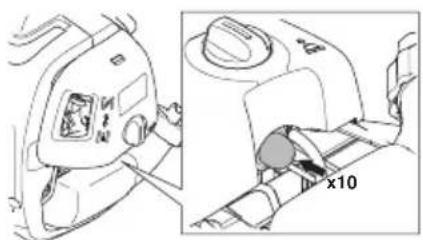

• Bomba de combustível: Pressione a bomba de combustível 10 vezes.

• Aguarde 10 segundos.

• Puxe com movimentos rápidos e fortes segurando no punho de arranque (máx. 6 vezes). Nunca enrole a corda de arranque na mão. NOTA! Não puxe inteiramente a corda de arranque nem solte a pega do arranque se estiver em posição totalmente distendida. Esta prática pode danificar a máquina.

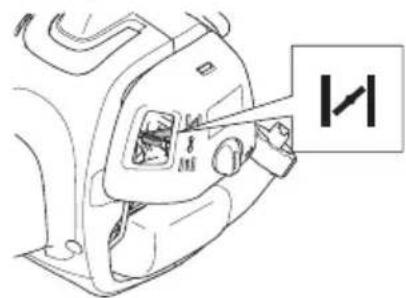

• Mova a alavanca do estrangulador para a posição de estrangulação parcial assim que o ruído do motor indicar que este vai arrancar.

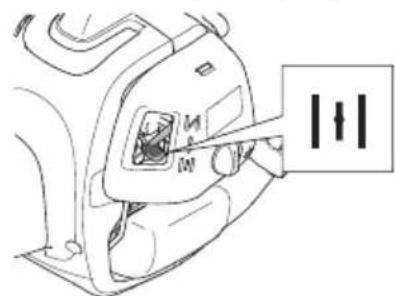

• Puxe a corda de arranque com o interruptor na posição de aceleração total até o motor arrancar.

• Depois de o motor arrancar, deixe a alavanca do estrangulador na posição de estrangulação parcial durante 20 segundos. Em seguida, mova a alavanca do estrangulador para a posição de funcionamento. Se o motor não arrancar, mova a alavanca do estrangulador para a posição de estrangulação total e repita o procedimento.

ATENÇÃO! Quando o motor é posto em marcha com aceleração total, o equipamento de corte começa imediatamente a girar. x10

ATENÇÃO! Quando o motor é posto em marcha com aceleração total, o equipamento de corte começa imediatamente a girar.ARRANQUE E PARAGEM Portuguese – 279 Puxe sempre a corda de arranque para fora num ângulo recto. Se a puxar de modo inclinado, fará com que a corda raspe no ilhó. Esta fricção fará com que a corda se rompa e desgaste mais rapidamente. Segure sempre no punho de arranque enquanto a corda é recolhida. Não deixe que a corda recolha com demasiada rapidez. Tal poderá fazer com que a corda se rompa ou desgaste, além de poder danificar o conjunto de arranque. Motor quente

• Ponha o controlo do estrangulador na posição de funcionamento.

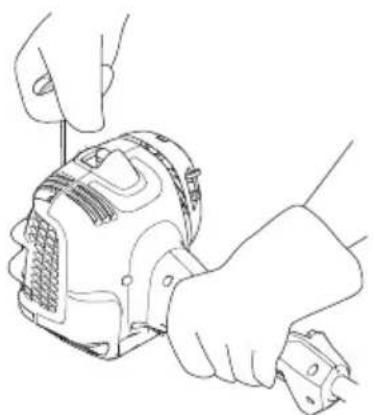

• Agarre depois no punho de arranque com a mão direita e puxe a corda de arranque. Paragem O motor pára ao desligar a ignição. NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a protecção da vela de ignição durante todos os trabalhos de montagem, inspecção e/ou manutenção.TÉCNICA DE TRABALHO 280 – Portuguese Instruções gerais de trabalho Regras básicas de segurança 1 Observe a vizinhança:

• Para assegurar-se de que pessoas, animais ou outro factor não possam interferir no seu controlo sobre a máquina.

• Para evitar que pessoas, animais ou outros possam entrar em contacto com o equipamento de corte ou objectos soltos que possam ser arremessados à distância pelo equipamento de corte.

• NOTA! Nunca use uma máquina sem que possa pedir ajuda em caso de acidente. 2 Inspeccione a área de trabalho. Remova objectos soltos tais como pedras, pedaços de vidro, pregos, arame, cordas, etc., que possam ser arremessados ou enredar-se no equipamento de corte. 3 Evite o uso em condições meteorológicas desfavoráveis. Por exemplo, em denso nevoeiro, chuva e vento fortes, frio intenso, etc. Trabalhar com mau tempo é cansativo e pode ocasionar situações perigosas, por exemplo, solo escorregadio, influência na direcção de abate das árvores, etc. 4 Utilize correias de suporte. 5 Certifique-se de que pode andar e estar de pé com segurança. Tenha cuidado com eventuais obstáculos em caso de um deslocamento inesperado (raízes, pedras, galhos, buracos, valas, etc.). Use de extrema precaução ao trabalhar em terreno inclinado. 6 Mantenha bom equilíbrio e apoio para os pés. Não se debruce. Mantenha o equilíbrio e os pés sempre bem assentes. 7 Segure sempre a máquina com as duas mãos. Mantenha a máquina no lado direito do corpo. 8 Mantenha todas as partes do seu corpo afastadas do equipamento de corte em rotação. 9 Vista-se adequadamente. Não use peças de roupa soltas ou jóias. Mantenha o cabelo, roupas e luvas longe de quaisquer peças em movimento. Roupas soltas, jóias ou cabelo comprido podem ser apanhados nas peças em movimento. 10 Tenha o equipamento de corte abaixo do nível da cintura. 11 Ao deslocar-se, desligue o motor. Em deslocamentos mais longos bem como durante transportes, use a protecção para transporte. 12 Nunca pouse a máquina com o motor em funcionamento sem que a tenha bem vigiada. 13 Nunca use a máquina quando estiver cansado, tiver bebido álcool ou tomado remédios que possam afectar a sua vista, a sua capacidade de discernimento ou o seu controlo físico. IMPORTANTE! Esta secção aborda regras básicas de segurança para o trabalho com o roçador e a recortadora. Se você se sentir inseguro sobre o modo de prosseguir com o trabalho, consulte um especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada. Evite toda a forma de uso para a qual se sinta insuficientemente qualificado. Antes de usar, você deverá compreender a diferença entre desbravamento florestal, roçadura de relva e recorte de relva.

ATENÇÃO! Nem o utililizador da máquina nem qualquer outra pessoa deverão tentar afastar o material cortado enquanto o motor ou o equipamento de corte estiverem a rodar, dado que isso pode provocar graves ferimentos. Faça parar o motor e o equipamento de corte antes de remover o material enrolado à volta do eixo da lâmina, caso contrário incorre-se no risco de ferimentos graves. A engrenagem angular pode estar quente durante e algum tempo depois do uso. Risco de queimaduras em caso de contacto directo.TÉCNICA DE TRABALHO Portuguese – 281 Técnicas básicas de trabalho Deixe o motor baixar para a marcha em vazio após cada momento de trabalho. Aceleração total por muito tempo, sem carga para o motor pode causar sérios danos ao motor. Roçar relva com a lâmina para erva

• Lâminas e facas para erva nunca devem ser usadas para caules lenhosos.

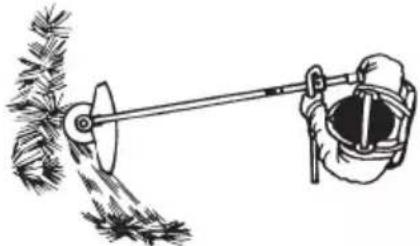

• Lâmina para erva, a utilizar para todos os tipos de erva alta ou espessa. Quanto mais dentes tiver a lâmina, melhor será o resultado do corte.

• A relva é roçada com um movimento pendular lateral, em que o movimento da direita para a esquerda é a fase de roçar e o movimento da esquerda para a direita o retorno. Deixe a lâmina trabalhar com o lado esquerdo (entre as posições correspondentes às 8h e meio dia dos ponteiros do relógio).

• Se inclinar a lâmina um pouco para a esquerda ao roçar, a relva acumula-se numa linha, facilitando a recolha, p. ex. com o ancinho.

• Procure trabalhar ritmicamente. Esteja bem plantado, com os pés afastados. Mova-se para a frente depois do movimento de retorno e fique bem plantado outra vez.

• Deixe o copo de apoio tocar levemente no solo. Assim protege a lâmina contra o contacto com o solo.

• Reduza o risco de se enroscar erva na lâmina, seguindo as regras seguintes: 1Trabalhe sempre com aceleração total. 2Evite a erva recém-cortada no movimento de retorno.

• Pare o motor, desprenda a correia de suporte e coloque a máquina no chão antes de recolher o material cortado.

ATENÇÃO! Cuidado com material arremessado. Use sempre protecção aprovada para os olhos. Nunca se incline sobre a protecção do equipamento de corte. Pedras, lixo, etc., podem ser projectados contra os olhos e causar cegueira ou ferimentos graves. Mantenha estranhos ao trabalho afastados. Crianças, animais, espectadores e ajudantes deverão ficar fora da zona de segurança de 15 metros. Pare a máquina imediatamente se alguém se aproximar. Nunca balance a máquina em sua volta sem verificar se alguém se encontra atrás de si ou na zona de segurança.

ATENÇÃO! Por vezes prendem-se ramos ou galhos e erva entre a protecção e o equipamento de corte. Pare sempre o motor para efectuar a limpeza.

ATENÇÃO! As máquinas equipadas com lâminas para a relva podem ser projectadas violentamente para o lado quando a lâmina entra em contacto com um objecto fixo. Isto chama-se arremesso da lâmina. O arremesso da lâmina pode ser suficientemente violento para projectar a máquina e/ou o operador em qualquer direcção e, eventualmente, perder o controlo sobre a máquina. O arremesso da lâmina pode ocorrer sem aviso prévio se a máquina bater num tronco oculto, emperrar ou ficar entalada. A ocorrência de situações de arremesso da lâmina é mais provável em áreas onde é difícil ver o material que está a ser cortado. Evite serrar no quadrante superior direito da lâmina. Devido à rotação da lâmina, poderá ocorrer um retrocesso justamente nesta área da lâmina, quando o contacto se faz com troncos mais grossos.TÉCNICA DE TRABALHO 282 – Portuguese Recorte de relva com o cabeçote de recorte Recorte

• Mantenha o cabeçote de recorte um pouco acima do solo e incline-o angularmente. É a extremidade da corda que executa o trabalho. Deixe a corda trabalhar no seu próprio ritmo. Nunca pressione a corda contra materiais a serem removidos.

• A corda remove facilmente relva e ervas daninhas junto a paredes, vedações, árvores e canteiros mas também pode danificar cascas de árvores e arbustos sensíveis, bem como as estacas das vedações.

• Diminua o risco de danos à vegetação, encurtando para 10-12 cm a corda e reduzindo a rotação do motor. Raspagem

• A técnica de raspagem remove toda a vegetação indesejável. Mantenha o cabeçote de recorte um pouco acima do solo e incline-o. Deixe a extremidade da corda tocar o solo à volta das árvores, estacas, estátuas, etc. NOTA! Esta técnica aumenta o desgaste das cordas.

• A corda desgasta-se mais rapidamente e tem de ser alimentada mais frequentemente em trabalhos contra pedras, tijolos, betão, vedações de metal, etc., do que em contacto com árvores e vedações de madeira.

• Ao recortar e raspar use aceleração (80%) menor que a total para que a corda dure mais e o cabeçote de recorte sofra menos desgaste. Corte

• A recortadora é ideal para cortar relva em lugares de difícil acesso para o cortador de relva comum. Mantenha a corda paralela ao solo ao cortar. Evite pressionar o cabeçote de recorte contra o solo já que isto poderá danificar o relvado e a alfaia.

• Evite que o cabeçote de recorte tenha contacto permanente com o solo durante um corte normal. Tal procedimento pode causar danos e desgaste no cabeçote de recorte. Varredura

• A acção de sopro da corda a girar pode ser utilizada para uma rápida e simples limpeza. Mantenha a corda paralela e acima da superfície a varrer e movimente a alfaia para a frente e para trás.

• Ao cortar e varrer, use aceleração total para um bom resultado.MANUTENÇÃO Portuguese – 283 Carburador Ajustamento da rotação em vazio Antes de executar quaisquer ajustamentos, verifique se o filtro de ar está limpo e se a tampa do filtro de ar está bem fechada.Ajuste a rotação na marcha em vazio com o parafuso da marcha em vazio T, caso seja necessário. Rode primeiro o parafuso T no sentido horário até que o equipamento de corte comece a rodar. Rode então o parafuso no sentido anti-horário até que o equipamento de corte pare. Quando o motor funcionar regularmente em todas as posições, terá sido atingida a marcha em vazio à rotação correcta. Deve haver uma boa margem até à rotação em que o equipamento de corte começa a rodar.Rotação em vazio recomendada: Ver o capítulo Especificações técnicas. Silenciador NOTA! Alguns silenciadores estão munidos de catalisador. Veja em Especificações técnicas se a sua máquina está equipada com catalisador.O silenciador é configurado para abafar o nível de ruído e para conduzir os gases de escape para longe do utilizador. Os gase de escape são quentes e podem conter faíscas que podem causar incêndios, se os gases forem dirigidos contra um material seco e inflamável.Alguns silenciadores estão equipados com uma rede retentora de faíscas especial. Se a sua máquina está equipada com um desses silenciadores, a rede deve ser limpa, no mínimo, uma vez por mês. Recomendamos a utilização de uma escova de aço. Em silenciadores sem catalisador, a rede deve ser limpa e eventualmente substituída uma vez por semana. Em silenciadores com catalisador, a rede deve ser controlada e eventualmente limpa uma vez por mês. Sempre que a rede esteja danificada, deve ser substituída. Uma rede que se apresente obstruída com frequência, pode ser indício de que o funcionamento do catalisador está reduzido. Entre em contacto com o seu revendedor para verificação. Uma rede obstruída provoca sobreaquecimento da máquina, danificando o cilindro e o pistão.NOTE! O alojamento traseiro apresentado removido para maior clareza. Não se recomenda a remoção da cobertura para a manutenção do ecrã.NOTA! Nunca use a máquina com o silenciador em mau estado. ATENÇÃO! Se não for possível ajustar a rotação na marcha em vazio, de modo a que o equipamento de corte pare, entre em contacto com o seu revendedor ou oficina autorizada. Não utilize a máquina até esta estar correctamente regulada ou devidamente reparada.

ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como após a paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!MANUTENÇÃO 284 – Portuguese Sistema de arrefecimento Para obter uma temperatura de funcionamento tão baixa quanto possível, a máquina está equipada com um sistema de arrefecimento. O sistema de arrefecimento é composto por: 1 Entrada de ar no dispositivo de arranque. 2 Aletas de arrefecimento no cilindro. Limpe o sistema de arrefecimento com uma escova, anualmente ou com maior frequência em condições de trabalho exigentes. O sistema de arrefecimento obstruído ou sujo provoca um sobreaquecimento da máquina, danificando o cilindro e o pistão. Vela de ignição O funcionamento da vela de ignição é sensível a:

• Carburador incorrectamente regulado.

• Uma mistura incorrecta de óleo no combustível (óleo a mais ou de tipo errado).

• Filtro de ar sujo. Esses factores causam a formação de crostas nos eléctrodos da vela de ignição e podem ocasionar problemas no funcionamento e dificuldades em arrancar. Se a potência da máquina for baixa, se for difícil de arrancar ou a marcha em vazio for inconstante: verifique sempre a vela de ignição, antes de tomar outras providências. Se a vela estiver suja, limpe-a e verifique se a folga entre os eléctrodos é de 0,65 mm. A vela de ignição deve ser trocada após um funcionamento de cerca de um mês ou mais cedo se necessário. NOTA! Use sempre o tipo de vela de ignição recomendado! Uma vela de ignição incorrecta pode danificar o pistão/cilindro. Verifique se a vela de ignição não produz interferências de rádio. Tubo divisível A extremidade do eixo motriz, na parte inferior do tubo, deve ser lubrificada por dentro com massa lubrificante a cada 30 horas de trabalho. Nos modelos divisíveis, corre- se o risco de que as extremidades do eixo motriz (juntas estriadas) fiquem agarradas se não forem lubrificadas a intervalos regulares. Filtro de ar O filtro de ar deve ser limpo regularmente, removendo-se poeira e sujidades de modo a evitar:

• Diminuição de potência

• Desgaste inútil das peças do motor.

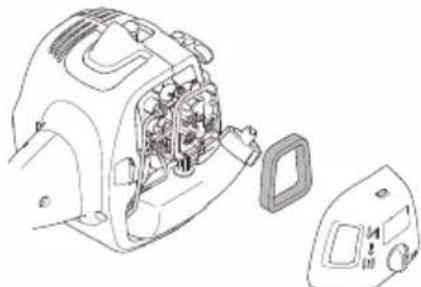

• Consumo de combustível fora do normal. Limpe o filtro após 25 horas de funcionamento ou mais frequentemente em ambientes de muita poeira. Limpeza do filtro de ar Desmonte a cobertura do filtro de ar e remova o filtro. Lave-o bem com água quente e sabão. O filtro deverá estar seco ao montar novamente no lugar. Um filtro de ar usado por longo tempo nunca pode ficar completamente limpo. Por isso o filtro deve, a intervalos regulares, ser trocado por um novo. Um filtro danificado deve sempre ser substituído. Se a máquina for utilizada em ambientes com poeira, o filtro de ar deve ser oleado. Ver a secção Olear o filtro de ar.

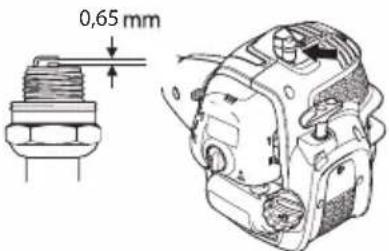

0,65MANUTENÇÃO Portuguese – 285 Olear o filtro de ar Utilize sempre óleo para filtros, art. n° 531 00 92-48. O óleo para filtros contém um solvente para facilitar a aplicação homogénea pelo filtro. Por essa razão, evite contacto com a pele. Coloque o filtro num saco de plástico e deite óleo para filtros. Amasse o saco plástico para distribuir o óleo. Remova o filtro, comprimindo o saco, e deite fora o excesso de óleo antes de montar o filtro na máquina. Nunca utilize óleo de motor comum. Este desce rapidamente pelo filtro e acumula-se no fundo. Engrenagem angular A engrenagem angular é lubrificada de fábrica com a quantidade de massa necessária. Antes da máquina entrar em funcionamento deve ser verificado se a engrenagem está cheia de massa a 3/4. Utilize a massa especial HUSQVARNA. A massa lubrificante da caixa de engrenagens normalmente não necessita de ser substituída, a não ser no caso de eventuais reparações. Verificação e ajuste dos cabos do acelerador Certifique-se de que o cabo do acelerador está suficientemente apertado, sem permitir a passagem de combustível para o produto, e que o equipamento de corte começa a rodar. O cabo do acelerador não deve estar demasiado solto para evitar que o aparelho atinja a estrangulação total. Ajuste a porca do cabo do acelerador com a porca. Em seguida, aperte a porca de fixação.286 – Portuguese MANUTENÇÃO Esquema de manutenção Abaixo segue uma lista dos cuidados a ter com a máquina. A maioria dos pontos encontram-se descritos na secção Manutenção. O utente só pode efectuar trabalhos de manutenção e assistência do tipo descrito nestas instruções. Intervenções maiores devem ser efectuadas por uma oficina autorizada. Manutenção Controle semanal Controle mensal Manutenção anual Limpe a máquina externamente. X Verifique se o bloqueio do acelerador e se o acelerador funcionam com segurança.

Verifique se o contacto de paragem funciona. X Verifique se o equipamento de corte não gira na marcha em vazio.

Limpe o filtro de ar. Troque se necessário. X Verifique se a protecção está em bom estado e sem rachaduras. Troque a protecção se esta foi sujeita a golpes ou se tem rachaduras.

Verifique se o cabeçote de recorte está intacto e não apresenta rachaduras. Substitua o cabeçote de recorte se necessário.

Verifique se os parafusos e porcas estão apertados. X Verifique se não há fuga de combustível do motor, depósito ou tubagem de combustível.

Verifique se o cabo do acelerador está correctamente esticado. X Verifique o dispositivo de arranque e a sua corda. X Verifique se os isoladores de vibração estão danificados. X Limpe a vela de ignição por fora. Desmonte e controle a distância entre os eléctrodos. Ajuste a distância para 0,65 mm ou substitua a vela de ignição. Verifique se a vela de ignição não produz interferências de rádio.

Limpe o carburador exteriormente e o espaço à volta deste. X Verifique se a engrenagem angular está cheia de massa lubrificante a 3/4. Ateste com massa especial se necessário.

Limpe o sistema de arrefecimento da máquina. X Verifique se o filtro de combustível não está sujo e se o tubo de combustível não está gretado nem tem outros defeitos. Se necessário substituir.

Verifique todos os cabos e conexões. X Verifique a embraiagem, as molas da embraiagem e o tambor de acoplamento com vista a desgaste. Se necessário, substituir as peças numa oficina autorizada.

Substitua a vela de ignição. Verifique se a vela de ignição não produz interferências de rádio. XPortuguese – 287

ESPECIFICAÇÕES TÉCNICAS

Especificações técnicas (AT26CSMC) Nota 1: Emissões sonoras para as imediações, medidas sob forma de potência sonora (L

) conforme a directiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a Directiva 2000/14/CE. Nota 2: Os dados registados para o nível de pressão de ruído equivalente para a máquina tem uma dispersão estatística típica (desvio padrão) de 2,5 dB (A). Nota 3: Os dados registados para o nível de vibração equivalente têm uma dispersão estatística típica (desvio padrão) de 1,5 m/s

26,2 Diâmetro do cilindro, mm 35,8 Curso do pistão, mm 26 Intervalo de velocidade de marcha em vazio, rpm 2700-3300 Rotação máxima recomendada, r/min. 11800 Rotação no eixo de saída, rpm 8700 Potência máx. do motor, de acordo com a ISO 8893, kW/ r/min 0,75/8500 Silenciador com catalisador Sim Sistema de ignição regulado pela velocidade de rotação Sim Sistema de ignição Vela de ignição TORCH CMR7H Folga dos eléctrodos, mm 0,65 Sistema de combustível/lubrificação Volume do depósito de combustível, cm3/litro 550/0,55 Peso Peso sem combustível, equipamento de corte e protecção, kg 5,4 Emissões de ruído (ver nota 1) Nível de potência sonora, medido em dB(A) 109 Nível de potência sonora, L

garantido dB(A) 112 Níveis sonoros (ver nota 2) Nível de pressão sonora equivalente, junto do ouvido do utente, medido conforme EN ISO 11806 e ISO 22868, dB(A) Equipado com cabeçote de recorte (original) 96 Equipado com lâmina de relva (original) 99 Níveis de vibração (ver nota 3) Níveis de vibração equivalente (a hv,eq ) nos punhos, medidos de acordo com a norma EN ISO 11806 e ISO 22867, m/s

Equipado com cabeçote de recorte (original), esquerda/direita 6,89/6,80 Equipado com lâmina de relva (original), esquerda/direita 6,05/7,30288 – Portuguese

ESPECIFICAÇÕES TÉCNICAS

Os acessórios universais opcionais que se seguem estão disponíveis para utilização com os modelos especificados. Certificado CE de conformidade A Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. +46 36 146500 declara, sob sua inteira responsabilidade, que o produto: está em plena conformidade com as seguintes diretivas e regulamentos da UE: As normas harmonizadas e/ou especificações técnicas aplicadas são as que se seguem: EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009 De acordo com o Anexo V, os valores declarados de som são: Nível de potência acústica medido: 109 dB(A) Nível de potência acústica garantido: 112 dB(A) A TÜV Rheinland N.A. executou um controlo voluntário em nome da Husqvarna AB, de modo a fornecer o certificado AM 50270951 - Certificado de conformidade com a diretiva 2006/42/CE do Conselho da CE referente a máquinas. Este certificado é aplicável a todos os locais de fabrico e países de origem, conforme indicado no produto. O aparador de relva e/ou a roçadora a gasolina fornecidos estão em conformidade com o exemplo que foi examinado. Assinado em nome de: Husqvarna AB, Huskvarna, Suécia, 30/11/2017. John Thompson, Diretor de Produtos e Marketing EUAP. (Representante autorizado da Husqvarna AB e responsável pela documentação técnica.) Acessórios aprovados Tipo Protecção para equipamento de corte, Art. nº Rosca do veio da haste esquerda M10 Lâmina para erva/faca para erva Lâmina para cortar relva 200-4 1’’ (Ø 200 4-dentes) 580 30 50-01 Cabeçote de recorte P25 (corda Ø 2,4 mm) 580 30 50-01 Acessórios Referência Aplicado em Acessório cultivador 577 61 62-02 B26PS Acessório de sopro 577 61 62-03 B26PS Acessório recortador de cantos 577 61 62-04 B26PS Acessório podador de lança 577 61 62-05 B26PS Unidade para tesoura para sebes 967 17 64-01 B26PS Acessório aparador 577 61 62-06 B26PS Descrição Aparador de relva/roçadora a gasolina Marca McCulloch Plataforma/modelo AT26CSMC / B26PS Lote Número de série referente a 2017 e posteriores Diretiva/Regulamento Descrição 2006/42/CE ”referente a máquinas” 2014/30/UE ”referente a compatibilidade electromagnética” 2000/14/EG ”referente a emissões sonoras para as imediações”A SZIMBÓLUMOK MAGYARÁZATA Hungar ian
