HASZNÁLATI ÚTMUTATÓ B26 PS MCCULLOCH

Használati utasítás 289-314

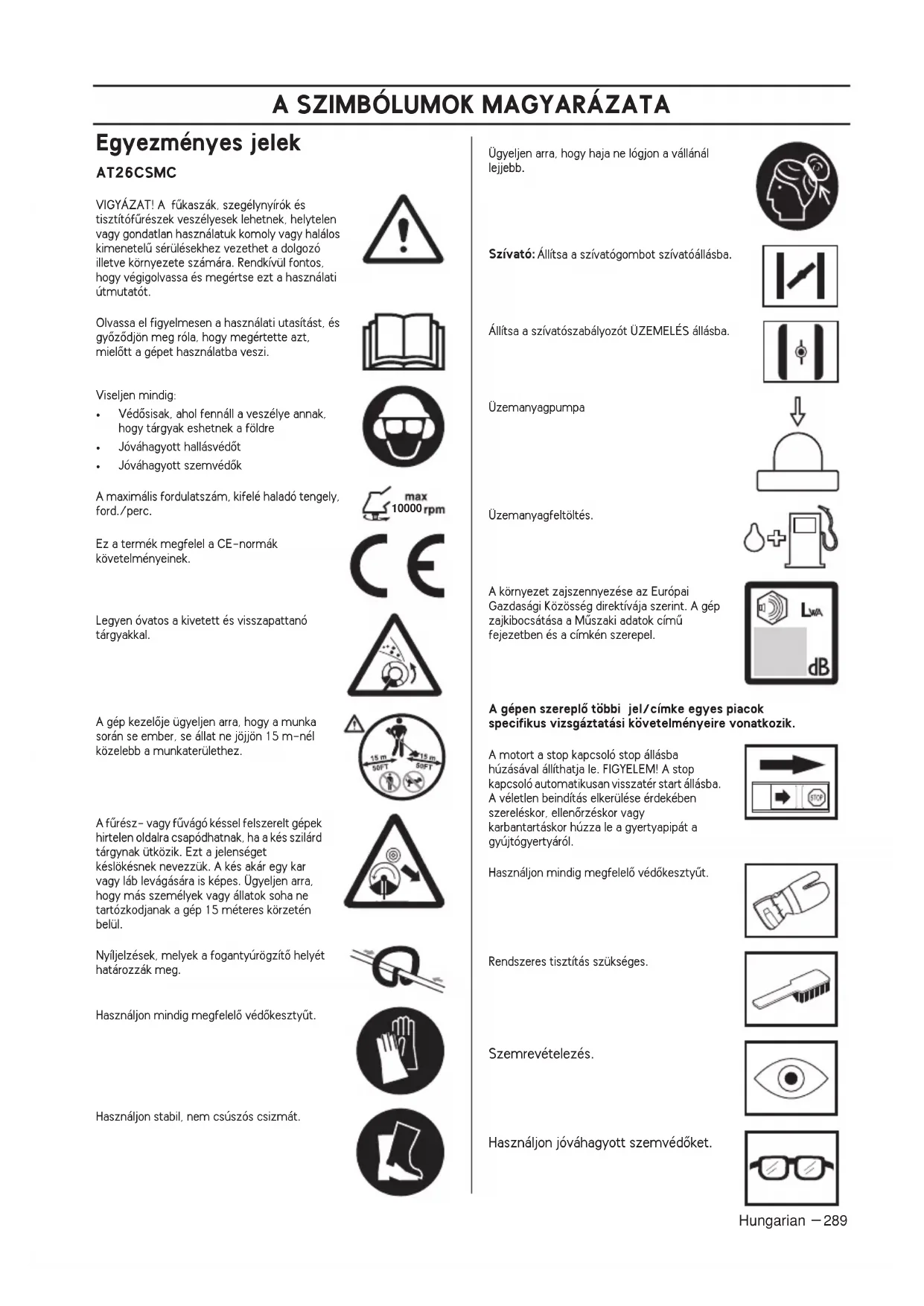

Egyezményes jelek AT26CSMC

VIGYÁZAT! A fıkaszák, szegélynyírók és tisztítófırészek veszélyesek lehetnek, helytelen vagy gondatlan használatuk komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót. Olvassa el figyelmesen a használati utasítást, és gyŒzŒdjön meg róla, hogy megértette azt, mielŒtt a gépet használatba veszi. Viseljen mindig:

VédŒsisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre

Jóváhagyott hallásvédŒt

Jóváhagyott szemvédŒk A maximális fordulatszám, kifelé haladó tengely, ford./perc. Ez a termék megfelel a CE-normák követelményeinek. Legyen óvatos a kivetett és visszapattanó tárgyakkal. A gép kezelŒje ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb a munkaterülethez. A fırész- vagy fıvágó késsel felszerelt gépek hirtelen oldalra csapódhatnak, ha a kés szilárd tárgynak ütközik. Ezt a jelenséget késlökésnek nevezzük. A kés akár egy kar vagy láb levágására is képes. Ügyeljen arra, hogy más személyek vagy állatok soha ne tartózkodjanak a gép 15 méteres körzetén belül. Nyíljelzések, melyek a fogantyúrögzítŒ helyét határozzák meg. Használjon mindig megfelelŒ védŒkesztyıt. Használjon stabil, nem csúszós csizmát. Ügyeljen arra, hogy haja ne lógjon a vállánál lejjebb.

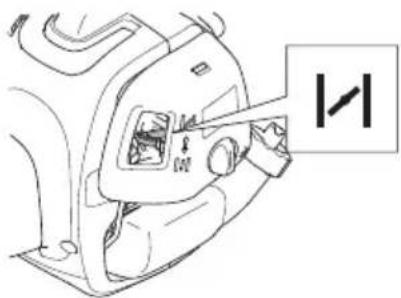

Szívató: Állítsa a szívatógombot szívatóállásba. Állítsa a szívatószabályozót ÜZEMELÉS állásba. Üzemanyagpumpa Üzemanyagfeltöltés. A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Mıszaki adatok címı fejezetben és a címkén szerepel.

A gépen szereplŒ többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

A motort a stop kapcsoló stop állásba húzásával állíthatja le. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról. Használjon mindig megfelelŒ védŒkesztyıt. Rendszeres tisztítás szükséges.

Szemrevételezés. Használjon jóváhagyott szemvédŒket. 10000TARTALOMJEGYZÉK

Hungar ian Tartalomjegyzék Indítás elŒtt a következŒkre ügyeljen: Olvassa el figyelmesen a használati utasítást.

Indítás elŒtt a következŒkre ügyeljen: ......................... 290 BEVEZETÉS Tisztelt vásárlónk!

MI MICSODA? Mi micsoda a vágón és a bozótvágón?

Személyi védŒfelszerelés ........................................... 293 A gép biztonsági felszerelése ..................................... 294 Vágószerkezet ........................................................... 296 ÖSSZESZERELÉS A segédmarkolat felszerelése

A kéttagú hajtótengelycsŒ összeszerelése és szétszerelése ..............................................................

A penge és a nyírófej összeszerelése ......................... 299 A szállítási védŒsapka felszerelése ............................. 300 A tartószíj beállítása ................................................... 300 ÜZEMANYAGKEZELÉS Üzemanyagbiztonság

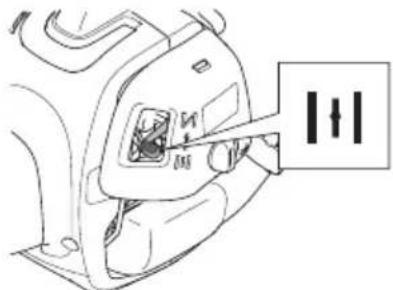

Beindítás és leállítás ................................................... 303 MUNKATECHNIKA Általános munkavédelmi utasítások

KARBANTARTÁS Porlasztó

Termékazonossági EGK-bizonyítvány ........................ 314

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelŒ zaj elleni fülvédŒt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A fıkaszák, szegélynyírók és tisztítófırészek veszélyesek lehetnek, helytelen vagy gondatlan használatuk komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót.Hungar ian

BEVEZETÉS Tisztelt vásárlónk! Köszönjük, hogy McCulloch terméket választott. Így részesévé válik egy régen, még a II. világháború ideje alatt indult történetnek, amikor a McCulloch Corporation megkezdte a motorok gyártását. A McCulloch 1949-ben mutatta be elsŒ könnyı egyszemélyes láncfırészét, és ezzel a faipar visszavonhatatlanul megváltozott. Egyre újabb és újabb megoldású láncfırészek évtizedei következtek, és az üzlet bŒvült, elŒbb repülŒgép- és gokartmotorokkal az 50-es években, majd miniláncfırészekkel a 60-as években. KésŒbb, a 70-es és 80-as években trimmerekkel és lomfúvókkal egészült ki a cég termékskálája. A McCulloch ma a Husqvarna vállalatcsoport tagjaként viszi tovább a céget fél évszázadon át fémjelezŒ hatékony motorok, technikai innovációk és erŒs szerkezetı kialakítások hagyományát. LegfŒbb prioritásaink közé tartozik az üzemanyag-fogyasztás, a kibocsátás és a zajszint csökkentése, valamint a biztonság és a felhasználóbarátság növelése. Bízunk benne, hogy elégedett lesz a megvásárolt McCulloch termékkel, és hogy az hosszú idŒn át segítŒtársa lesz a munkában. A termék élettartama hosszabb lesz, ha szem elŒtt tartja az ebben a kezelŒi kézikönyvben olvasható tanácsokat a használattal, szervizeléssel és karbantartással kapcsolatban. Amennyiben professzionális segítségre van szüksége a szervizeléshez vagy javításhoz, használja a www.mcculloch.com címen található szervizkeresŒt. A McCulloch folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején elŒzetes tájékoztatás nélkül változtasson. Jelen kézikönyv a www.mcculloch.com. címrŒl is letölthetŒ.292

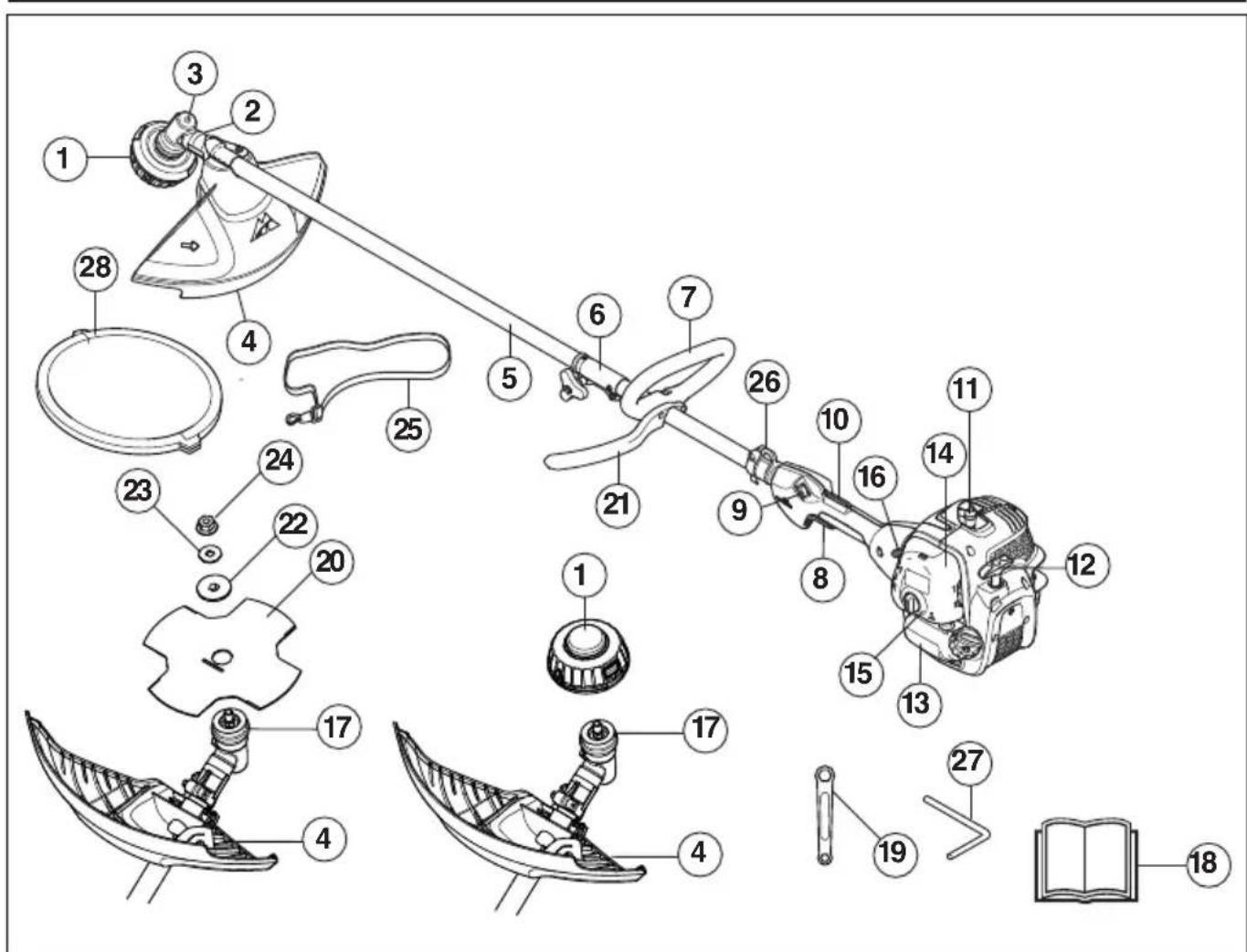

Hungar ian MI MICSODA? Mi micsoda a vágón és a bozótvágón?

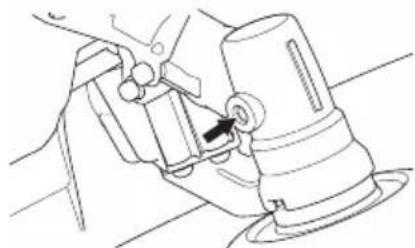

Nyírófej 2 A kenŒanyag betöltése, szögváltómı 3 Szögváltómı 4 A vágófelszerelés védŒrésze 5 HajtóengelycsŒ 6 Hajtótengelycsukló 7 Hurokfogantyú 8 Gázadagológomb 9 Leállító kapcsoló 10 Gázadagoló-retesz 11 Gyertyapipa és gyújtógyertya 12 Indítófogantyú 13 Üzemanyagtartály 14 A légszırŒ zárófedele 15 Üzemanyagpumpa 16 Szívatószabályozó 17 Meghajtótárcsa 18 Használati utasítás 19 Csavarkulcs 20 Penge 21 Segédmarkolat 22 Támkarima 23 Alátét 24 Zárócsavaranya 25 Tartószíjak 26 Tartóhorog 27 Zárópecek 28 Szállítási biztosító szerkezet 29 Sövénynyírórátét (csak bizonyos modellek esetében)ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Hungar ian

Fontos Személyi védŒfelszerelés

VédŒsisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre

Használjon elegendŒ hangtompító hatással rendelkezŒ fülvédŒket. SZEMVÉDà Mindig viseljen jóváhagyott szemvédŒ felszerelést. Ha arcvédŒt használ, jóváhagott védŒszemüveget is kell viselnie. Jóváhagott védŒszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak. FONTOS! A gép kizárólagosan fınyírásra, fıritkításra és/vagy erdŒtisztogatásra alkalmas. A motort mint meghajtó eszközt kizárólag a Mıszaki adatok címı fejezetben ajánlott vágófelszerelésekhez használja. Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélŒképességét vagy a koordinációs képességét. Viseljen személyi védŒfelszerelést. Lásd a Személyi védŒfelszerelés címı fejezetben szereplŒ utasításokat. Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak. Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban elŒírt ellenŒrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelŒnek kell elvégeznie. Lásd a Karbantartás címı fejezetben leírtakat. A gép elindítása elŒtt az összes takarólemezt, védŒlemezt és fogantyút fel kell szerelni. Az áramütés veszélyének elkerülése érdekében gyŒzŒdjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült. A gép kezelŒje ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak minimum dupla fahossznak, de minimum 15 méternek kell lennie. A használatot nemzeti vagy helyi elŒírások szabályozhatják. Megfelel az adott elŒírásoknak. Használat elŒtt végezze el a gép általános ellenŒrzését, lásd a karbantartási ütemezést.

VIGYÁZAT! A gép mıködés közben elektromágneses mezŒt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása elŒtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellŒzŒ helyen járatni, mert a kipufogógázok fulladást vagy szén- monoxid-mérgezést okozhatnak.

VIGYÁZAT! Soha ne engedje, hogy gyermekek használják a gépet, vagy a gép közelében tartózkodjanak. Mivel a gép rugós stop kapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erŒvel is beindítható, bizonyos körülmények között kisgyermekek is elegendŒ erŒt tudnak kifejteni a gép elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tud folyamatosan felügyelni a gépre. FONTOS! A fıszegélynyíró veszélyes lehet, helytelen vagy gondatlan használata komoly vagy halálos kimenetelı sérülésekhez vezethet a vele dolgozó, illetve környezete számára. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót. Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelŒ felszerelés kiválasztásához kérje kereskedŒ segítségét.

VIGYÁZAT! Amikor fülvédŒt visel, mindig figyeljen a figyelmeztetŒ jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédŒketÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Hungar ian VÉDÃKESZTYÙ Szükség esetén, például a vágófelszerelés összeszerelésénél, ajánlatos védŒkesztyıt viselni.CSIZMÁKViseljen acéllemez lábujjvédŒvel és csúszásgátló talppal ellátott védŒcsizmát.RUHÁZATViseljen sırı szövésı anyagból készült ruházatot, amely nem túl bŒ, nehogy beakadjon a gallyakba és a bokrok ágaiba. Használjon mindig erŒs anyagból készült hosszúnadrágot. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Ügyeljen rá, hogy haja ne lógjon a vállára.ELSÃSEGÉLY DOBOZMindig legyen a közelben elsŒsegélykészlet. A gép biztonsági felszerelése Ez a fejezet elmagyarázza a gép különbözŒ biztonsági felszereléseit, azok mıködését, valamint azt az ellenŒrzést és karbantartást, amelyrŒl a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda címı fejezetet arról, hogy a különbözŒ alkatrészek hol találhatók meg a gépen.Ha a gép karbantartását nem megfelelŒen végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz. Gázadagoló-retesz A gázadagoló-reteszt a véletlen gázadagolás megakadályozása céljából alakították ki. Amikor a reteszgombot (A) benyomja (= azaz amikor megfogja a fogantyút), akkor szabaddá teszi a gázadagoló gombot (B). Amikor a fogantyút elengedi, akkor úgy a gázadagoló gomb, mint a reteszgomb visszaugrik eredeti helyzetébe. ErrŒl két egymástól független rugórendszer gondoskodik. Ez azt jelenti, hogy a fogantyú elengedésekor a gázadagoló gomb automatikusan üresjárati állásban rögzül.GyŒzŒdjön meg arról, hogy felengedett reteszgombbal a gázadagológomb üresjárati helyzetben rögzített.Nyomja le a reteszgombot, és gyŒzŒdjön meg arról, hogy az visszatér az eredeti állásába miután felengedi.EllenŒrizze, hogy a gázadagológomb és a reteszgomb szabadon mozog, és, hogy a nyomórugók megfelelŒen mıködnek.Lásd az Indítás címı fejezetet. Kapcsolja be a gépet és adjon teljes gázt. Engedje el a gázszabályozót és gyŒzŒdjön meg róla, hogy a vágófelszerelés leállt és teljesen mozdulatlan. Ha FONTOS!A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmıhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmıhellyel rendelkezŒ szakkereskedŒtŒl vásárolta, akkor kérje el tŒle a legközelebbi szervizmıhely címét. VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenŒrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az elŒírt ellenŒrzések valamelyikénél nem fe

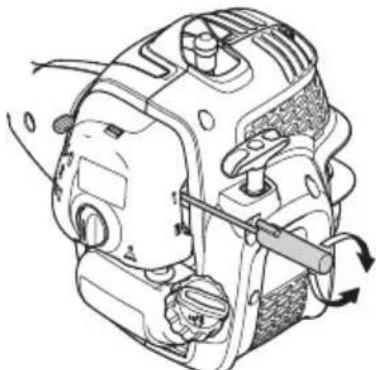

a vágószerszám alapjáratban is forog, ellenŒrizze a porlasztó alapjáratának beállítását. Lásd a Karbantartás címı fejezetben szereplŒ utasításokat. Leállító kapcsoló Használja a leállító kapcsolót a motor leállítására. Indítsa be a motort, és gyŒzŒdjön meg arról, hogy az leáll, ha a leállítókapcsolót stopállásba helyezi. A vágófelszerelés védŒrésze Ez a védŒegység védi a kezelŒt a felcsapódó tárgyaktól. A védŒegység azt is megakadályozza, hogy a kezelŒ a vágófelszereléshez érjen. EllenŒrizze, hogy a védŒegység ép-e, és nincs-e rajta repedés. Ha a védŒlemezek sérültek, ütést kaptak, ki kell cserélni Œket. Mindig a vágófelszereléshez javasolt pengevédŒt használja. Lásd a Mıszaki adatok címı fejezetet. Kipufogódob A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelŒ közelébŒl elvezesse. A katalizátorral ellátott hangfogó a kipufogógázban lévŒ ártalmas anyagokat is csökkenti. A száraz és meleg klímájú országokban nagyobb a tızveszély. Ezért az ide szállított berendezéseket úgynevezett szikrafogóhálóval látjuk el. EllenŒrizze, hogy az Ön gépének hangfogóján van-e ilyen háló. Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenŒrzési, karbantartási és szervizelŒírásokat. Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja. Rendszeresen ellenŒrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez. Ha az Ön gépén a kipufogódob szikrafogó hálóval rendelkezik, akkor azt rendszeresen tisztítani kell. EltömŒdött háló a motor túlmelegedését okozza, ami a motor komoly károsodásához vezethet.

VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Mıszaki adatok címı fejezetet. Nem megfelelŒ, vagy meghibásodott védelem komoly személyi sérülést idézhet elŒ.

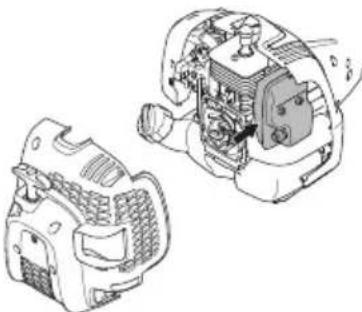

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl!

VIGYÁZAT! A hangtompító belsejében rákkeltŒ vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

VIGYÁZAT! Gondoljon rá, hogy: A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében!ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Hungar ian Zárócsavaranya Egy bizonyos típusú vágófelszerelésnél a rögzítés zárócsavaranyával történik. Összeszerelésnél a csavaranyát a vágófelszerelés forgásával ellentétes irányban csavarva húzza meg. Szétszerelésnél a csavaranyát a vágófelszerelés forgásának megfelelŒ irányban csavarva húzza meg. (FIGYELEM! A csavar balmenetes.) Húzza meg az anyát csŒkulcs segítségével. Vágószerkezet Ez a fejezet leírja, hogy hogyan válassza ki és tartsa karban a vágószerkezetet, ahhoz, hogy:

Csökkentse a visszarúgás veszélyét.

A legnagyobb vágóteljesítményt érje el.

Növelje a vágószerkezet élettartamát. Vágószerkezet A fıpenge és a fıkés durvább típusú fı eltávolítására való. A nyírófej fınyírásra való. Általános szabályok A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja! Lásd a Mıszaki adatok címı fejezetet. A penge vágófogai mindig alaposan és helyesen élezettek legyenek! Kövesse elŒírásainkat és használja az általunk ajánlott élezŒsablont. Egy helytelenül élezett, vagy sérült penge növeli a balesetveszélyt. EllenŒrizze, hogy a vágófelszerelés nem sérült-e, nincs-e rajta repedés. A sérült vágófelszerelést mindig ki kell cserélni. FONTOS! A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja! Lásd a Mıszaki adatok címı fejezetet. A helyes zsinóradagoláshoz és megfelelŒ zsinórátmérŒ kiválasztásához lásd a vágófelszerelés elŒírásait. A penge vágófogai mindig alaposan és helyesen élezettek legyenek! Kövesse elŒírásainkat. Lásd a penge csomagolásán szereplŒ elŒírásokat is.

VIGYÁZAT! MielŒtt bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó elengedése után is forog. GyŒzŒdjön meg róla, hogy a vágóeszköz leállt, vegye le a vezetéket a gyújtógyertyáról, és csak azután kezdjen dolgozni rajta.

VIGYÁZAT! Helytelen vágófelszerelés vagy helytelenül élezett penge növeli a visszarúgás veszélyét.ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Hungarian – 297 A fıkés és a fıpenge élezése

• A helyes élezéshez lásd a vágófelszerelés csomagolását. A pengét és a kést egyszeres recézetı laposreszelŒvel élezzük.

• Az egyensúly megŒrzése érdekében mindegyik él azonos mértékben reszelendŒ. Nyírófej

• Csak ajánlott nyírófejeket és zsinórokat használjon. Ezek a gyártó által ellenŒrzöttek, hogy megfeleljenek az adott motor méretének. Ez különösen fontos a teljesen automatizált nyírófejek használata esetén. Csak javasolt vágófelszerelést használjon. Lásd a Mıszaki adatok címı fejezetet.

• Egy kisebb géphez általában kisebb nyírófejek szükségeltetnek, és fordítva. Ez azért van így, mert a zsinórral történŒ nyírás esetén a motor sugárirányban löki a zsinórt a nyírófejtŒl, és ugyanakkor a kaszálandó fı ellenállásába ütközik.

• A zsinór hossza szintén lényeges. Egy hosszabb zsinór nagyobb teljesítményı motort igényel, mint egy ugyanolyan keresztmetszetı, rövidebb zsinór.

• A trimmervédŒn lévŒ késnek épnek kell lennie. A kés a zsinór megfelelŒ méretıre történŒ vágásához való.

• A zsinór élettartama növelhetŒ, ha pár napon át vízben áztatjuk. A zsinór így erŒsebb lesz, és élettartama növekszik.

VIGYÁZAT! A meggörbült, ferde, megrepedt, vagy egyéb módon meghibásodott pengét cserélje le. Soha ne próbálja kiegyenesíteni a ferde pengét, hogy azt újra használhassa. Csak eredeti, elŒírt típusú pengéket használjon. FONTOS! A zsinór legyen mindig szorosan és egyenletesen a dobra tekerve, ellenkezŒ esetben egészségre ártalmas rezgések keletkeznek a gépben.ÖSSZESZERELÉS 298 – Hungarian A segédmarkolat felszerelése Pattintsa fel a hurokfogantyút a segédmarkolattal a rúdra. A hurokfogantyút a tengelyen látható nyíljelzések között kell elhelyezni.

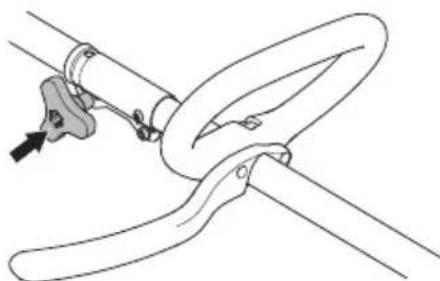

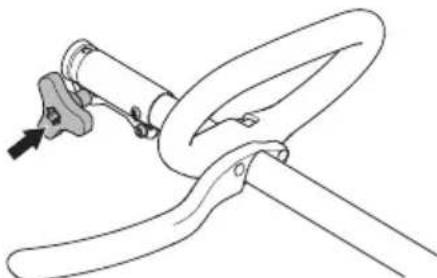

• Rögzítse a csapszeget, a szorítólemezt és a szárnyas csavaranyát az ábra szerint. Húzza meg a szárnyas csavaranyát. A kéttagú hajtótengelycsŒ összeszerelése és szétszerelése Összeszerelés:

• A szárnyas anya elforgatásával lazítsa meg a csatlakozót.

• A toldalékon lévŒ fület (A) igazítsa a csatlakozón lévŒ nyíláshoz (B).

• Nyomja a toldalékot a csatlakozóba, amíg az a helyére nem pattan.

• Az egység használata elŒtt húzza meg erŒsen a szárnyas anyát. Szétszerelés:

• Lazítsa meg a csatlakozót a szárnyas anya (legalább 3- szori) elforgatásával.

• Nyomja meg és tartsa lenyomva a gombot (C). A motor végét szilárdan tartva húzza ki egyenesen a toldalékot a csatlakozóból.

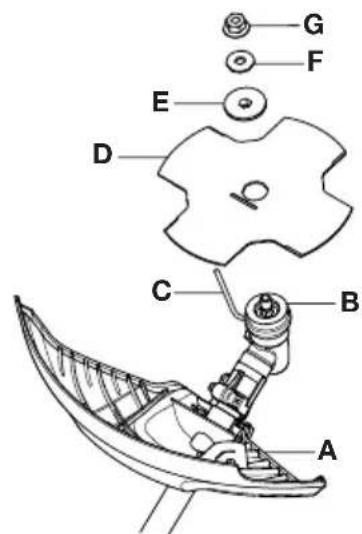

Hungarian – 299 A penge és a nyírófej összeszerelése A pengevédŒ, a fıpenge és a fıkés összeszerelése

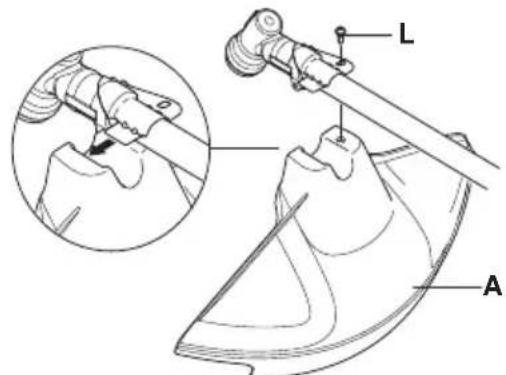

• A pengevédŒt/kombivédŒt (A) akassza be a hajtótengelycsŒ rögzítŒegységébe és rögzítse egy csavarral (L). Használja a javasolt pengevédŒt. Lásd a Mıszaki adatok címı fejezetet. FIGYELEM! GyŒzŒdjön meg róla, hogy a védŒtoldat le van szerelve.• Helyezze fel a meghajtótárcsát (B) a kifelé menŒ tengelyre.• Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelŒ nyílása egybe nem esik.• Helyezze be a zárópecket (C) a nyílásba, és rögzítse a tengelyt.• Helyezze rá a kimenŒtengelyre a pengét (D), a támkarimát (E) és támasztócsészét (F).• Rögzítse a csavaranyát (G). A csavaranya meghúzási nyomatéka 35-50 Nm (3,5 - 5 kpm) legyen. Használja a szerszámkészletben lévŒ csŒkulcsot. A csŒkulcs fogóját tartsa a lehetŒ legközelebb a pengevédŒhöz. A csavaranya akkor rögzül, amikor a csŒkulcsot a tengely forgásirányával ellentétes irányban meghúzzuk (FIGYELEM! balos menet). A trimmervédŒ és a nyírófej felszerelése

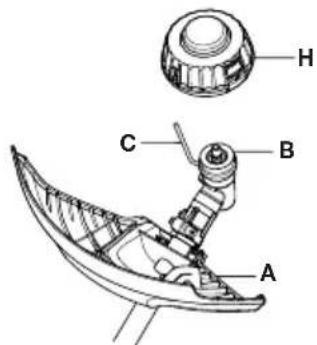

• Szerelje föl a trimmervédŒt (A) a nyírófejjel végzendŒ munkához.• Akassza be a trimmervédŒ/kombivédŒ egységet a hajtótengelycsŒ rögzítŒegységébe és rögzítse egy csavarral (L). VIGYÁZAT!A vágófelszerelés összeszerelésénél igen fontos, hogy a meghajtótárcsa/támkarima helyzetszabályozója helyesen illeszkedjen a vágófelszerelés középponti nyílásába. A helytelenül összeszerelt vágóeszköz súlyos és/vagy életveszélyes személyi sérüléseket is okozhat. VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Mıszaki adatok címı fejezetet. Nem megfelelŒ, vagy meghibásodott védelem komoly személyi sérülést idézhet elŒ.FONTOS! A fırész- illetve fıpenge használatához a gépet megfelelŒ kormánnyal, pengevédŒvel és hevederrel kell ellátni.

• Helyezze fel a meghajtótárcsát (B) a kifelé menŒ tengelyre.

• Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelŒ nyílása egybe nem esik.

• Helyezze be a zárópecket (C) a nyílásba, és rögzítse a tengelyt.

• Csavarja fel a nyírófejet/mıanyag késeket (H) az óramutató járásával ellentétes irányban.

• A szétszerelés a mıveletek ellentétes sorrendben történŒ elvégzésével történik. A szállítási védŒsapka felszerelése ErŒsítse a pengére a szállítóburkolatot az ábra alapján. A tartószíj beállítása A heveder és a gép megfelelŒ beállításával a munka jelentŒsen megkönnyíthetŒ. Állítsa be a hevedert úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa.

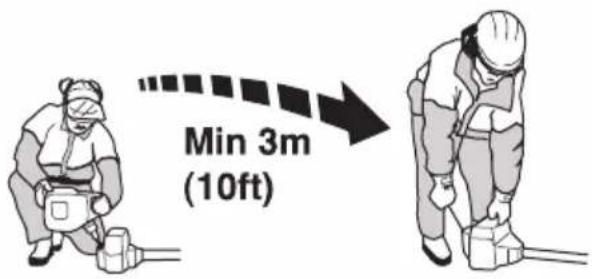

Hungarian – 301 Üzemanyagbiztonság Soha ne kapcsolja be a gépet:1 Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.2 Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.3 Ha a gépbŒl üzemanyag szivárog. EllenŒrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken. Szállitás és tárolás

• A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gŒzök ne érintkezhessenek villamos gépekbŒl, villanymotorokból, erŒkapcsolókból/árammegszakítókból, fıtŒkazánokból, stb. származó szikrákkal vagy nyílt lánggal.• Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.• Hosszabb tárolás elŒtt ürítse ki a gép üzemanyagtartályát. ÉrdeklŒdje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot.• MielŒtt a gépet hosszabb idŒre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.• Szállítás közben, valamint tárolás során a vágófelszerelés szállítási biztosító szerkezete legyen felszerelve.• Szállításhoz rögzítse a gépet, hogy megelŒzze az üzemanyag kifolyását, a gép megrongálódását és a személyi sérüléseket.• A motor véletlen beindításának elkerülése érdekében mindig húzza le a gyertyapipát a gyújtógyertyáról hosszabb tárolás esetén, vagy ha nem tud folyamatosan felügyelni a gépre, illetve ha bármilyen karbantartási feladatot végez rajta. Üzemanyagkeverék FIGYELEM! A gép egy kétütemı motorral van felszerelve, amely benzin és kétütemı motorok számára elŒállított olaj keverékével mıködik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségı üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét. Benzin FIGYELEM! Mindig legalább 90 oktános (RON) minŒségı benzin/olaj keveréket használjon. Ha a gép katalizátorral van ellátva (lásd a ”Mıszaki adatok” címı fejezetet), mindig jó minŒségı, ólmozatlan benzin–olaj keveréket használjon. Az ólmozott benzin tönkreteszi a katalizátort.Ha van rá lehetŒsége, használjon környezetbarát, ún. Alkilbenzint.Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettŒl károsodhat.• A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minŒségı üzemanyaggal üzemelteti a motort, úgynevezett ”kopogás” léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti.• Magasabb fordulatszámon történŒ üzemeltetés során magasabb oktánszámú benzin használata javasolt. Kétütemı olaj
• A legjobb eredmény és teljesítmény elérése érdekében használjon Universal, Universal powered by McCULLOCH kétütemı motorolajat, amely kifejezetten léghıtéses, kétütemı motorokhoz készül.• Soha ne használjon vízhıtéses, kívül szerelt motorokhoz készült kétütemı (más néven TCW vagy ”outboard” olajat).• Soha ne használjon négyütemı motorokhoz használatos olajat.• A gyenge minŒségı olaj vagy a túlságosan erŒs olaj–üzemanyag keverék veszélyeztetheti a katalizátor mıködését, és csökkenti annak élettartamát.• Keverékarány VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tız- és robbanás-veszélyrŒl, a gŒzök belégzésének veszélyeirŒl. VIGYÁZAT! Az üzemanyag és annak gŒze tızveszélyes lehet, és belélegezve illetve bŒrrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelŒ szellŒzésrŒl.BenzinKétütemı olaj, liter 40:1 1 amerikai gallon3.2 oz. 95 ml (cc)5 liter 4.3 oz. 125 ml (cc)1 lmp. Gal. 4.3 oz. 125 ml (cc)keverési eljárás40 rész benzin és 1 rész kétütemı olaj.1 ml = 1 ccÜZEMANYAGKEZELÉS 302 – Hungarian Keverék

• A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.

• Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevŒ részét.

• Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielŒtt azt a gép üzemanyagtartályába töltené.

• Ne tartalékolja egy hónapnál tovább az üzemanyagot!

• Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt. Tankolás

• Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.

• Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

• Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyezŒdések üzemzavarokat okoznak.

• Az üzemanyag betöltése elŒtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen.

VIGYÁZAT! A katalízises semlegesítŒ berendezés kipufogója erŒsen felhevül munka közben és a munka után is meleg marad egy ideig. Ez az üresjáratra is vonatkozik. Ne feledkezzünk el a kigyulladás veszélyérŒl, különösen akkor, ha a fırészt tızveszélyes anyagok és/ vag

VIGYÁZAT! A következŒ óvintézkedések csökkentik a tızveszélyt: Az üzemanyagot a szabadban, szikra- és lángmentes helyen keverje és öntse. Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe. Tankolás elŒtt mindig állítsa le a motort. Feltöltés elŒtt kapcsolja ki a motort, és hagyja hılni néhány percig. A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítŒdhessen. Szorítsa rá alaposan a tanksapkát tankolás után. Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná.BEINDÍTÁS ÉS LEÁLLÍTÁS Hungarian – 303 Indítás elŒtti ellenŒrzés

• EllenŒrizze, hogy a penge fogainak tövében, vagy a középponti nyílásban nem képzŒdtek-e repedések. A repedésképzŒdés leggyakoribb oka, ha az élezés során a fogtövekben éles sarkok keletkeztek, vagy ha a penge használatkor életlen volt. Ha repedéseket fedez fel a pengén, selejtezze ki azt.• EllenŒrizze, hogy a támkarimán nem képzŒdtek-e repedések, például kopás vagy túl erŒs meghúzás következtében. Ha repedéseket fedez fel a támkarimán, selejtezze ki a azt.• Ügyeljen arra, hogy a zárócsavaranya ne lazuljon ki. A biztosítóanya meghúzási nyomatéka legalább 1,5 Nm legyen. A zárócsavaranya meghúzási nyomatéka 35-50 Nm legyen. • EllenŒrizze, hogy a pengevédŒ sértetlen-e, és hogy nincsenek-e rajta repedések. Cserélje ki a pengevédŒt, ha az ütésnek lett kitéve, vagy ha repedések vannak rajta.• EllenŒrizze, hogy a nyírófej és a trimmervédŒ sértetlenek-e, és hogy nincsenek-e rajtuk repedések. Cserélje ki a nyírófejet és a felcsapódás elleni védelmet, ha azok ütésnek lettek kitéve, vagy ha repedések vannak rajtuk.• Soha ne használja a gépet védelem nélkül, vagy meghibásodott védelemmel.• A gép elindítása elŒtt minden borítófedélnek épnek és helyesen rögzítettnek kell lennie. Beindítás és leállítás Beindítás Hideg motorAz indítás és bemelegedés alatti motorterhelés minimalizálása érdekében a túlnyúló vágódamilt vágja 13 cm hosszúra.• Szívató: Az egység egy háromállású szívatóval rendelkezik: Teljes szívató, fél szívató és üzemelés állás. Állítsa a szívatógombot szívatóállásba.

VIGYÁZAT! A tengelykapcsoló fedelet és a hajtótengelycsövet a gép beindítása elŒtt kell felszerelni, ellenkezŒ esetben a tengelykapcsoló kilazulhat és személyi sérüléseket okozhat.Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná. Helyezze a gépet stabil felületre. GyŒzŒdjön meg róla, hogy a vágófelszerelés nem érintkezik semmivel. Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkezŒ esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 méter.BEINDÍTÁS ÉS LEÁLLÍTÁS 304 – Hungarian

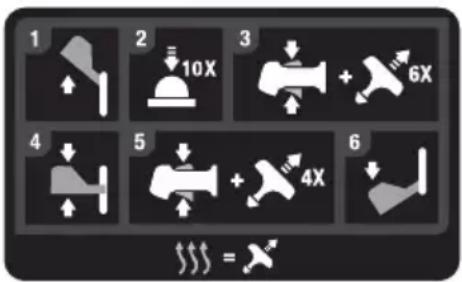

• Nyomja a gázadagolót teljes állásba.

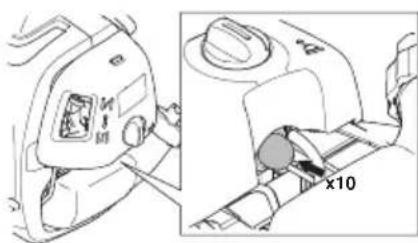

• Üzemanyagpumpa: Nyomja meg az üzemanyagpumpa gumilabdáját 10-szer.

• Várjon 10 másodpercig.

• Gyors, erŒteljes mozdulatokkal húzza meg a indítófogantyút, maximum 6-szor. Soha ne tekerje rá a kezére az indítózsinórt. FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja.

• Mozgassa a szívatószabályozót Fél szívató állásba, mihelyt hallja, hogy a motor megpróbál beindulni.

• Miközben a gázadagoló teljes gáz helyzetben van, húzza az indítózsinórt, amíg a motor be nem indul.

• Amikor a motor beindult, hagyja a szívatószabályozót Fél szívató állásban 20 másodpercig. Majd mozgassa a szívatószabályozót ÜZEMELÉS állásba. Ha a motor nem indul be, mozgassa a szívatószabályozót a teljes szívató állásba, majd újra végezze el a lépéseket. Mindig egyenes mozdulattal húzza az indítózsinórt. Ha ferdén húzza az indítót, akkor a zsinór érinteni fogja az akasztófület. A súrlódás következtében a zsinór roncsolódni fog, és hamarabb el fog használódni. Mindig fogja az indítófogantyút a zsinór visszahúzódásakor. Soha ne engedje a zsinórt visszacsapódni a kihúzott állásból. Ennek következtében a zsinór beakadhat vagy roncsolódhat és az indítószerkezet is megsérülhet. Meleg motor

• Állítsa a szívatószabályozót ÜZEMELÉS állásba.

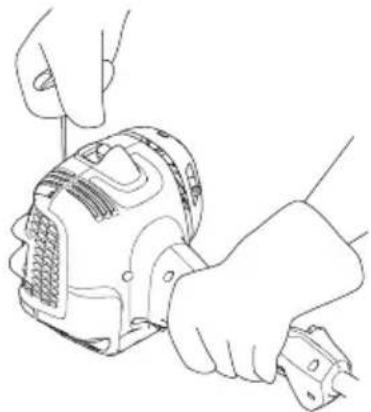

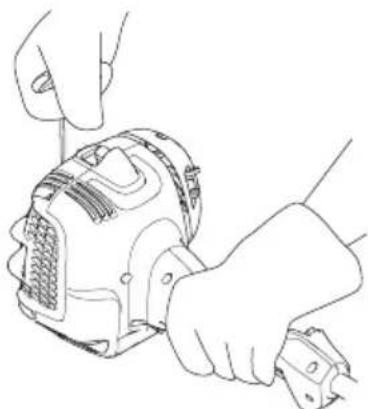

• Fogja meg azután jobb kézzel az indítófogantyút és húzza meg az indítózsinórt.

VIGYÁZAT! Ha a motort teljes gázadással indítja el, a vágófelszerelés azonnal forogni kezd. x10

VIGYÁZAT! Ha a motort teljes gázadással indítja el, a vágófelszerelés azonnal forogni kezd.BEINDÍTÁS ÉS LEÁLLÍTÁS Hungarian – 305 Leállítás A motort a gyújtás kikapcsolásával lehet leállítani. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról.MUNKATECHNIKA 306 – Hungarian Általános munkavédelmi utasítások AlapvetŒ munkavédelmi szabályok 1 Figyelje környezetét:

• Hogy meggyŒzŒdjön arról, hogy nincsenek személyek, állatok, vagy olyan tárgyak a közelben, amelyek befolyásolhatják a gép fölötti uralmát.

• Hogy biztosíthassa, hogy sem embert, állatot és egyebet nem fenyeget a vágófelszereléssel vagy a szétszóródó részekkel való érintkezés veszélye.

• FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetŒsége segítséget hívni. 2 Vizsgálja meg a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak. 3 Ne használja a fırészt rossz idŒben, például sırı ködben, erŒsen zuhogó esŒben, erŒs szélben vagy nagy hidegben, stb. A hideg idŒben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj, elŒre ki nem számítható dŒlési irány, stb. 4 Vegyen fel hevedert a mıködtetés elŒtt. 5 Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenŒrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. LejtŒs helyeken nagy elŒvigyáza 6 Tartsa meg egyensúlyát, és álljon szilárdan. Semerre ne hajoljon el a géppel. Mindig megfelelŒen egyensúlyozzon és álljon a talajon. 7 A gépet mindig két kézzel fogja. A gépet tartsa a törzse mellett. 8 Minden testrészét tartsa távol a forgó vágófelszereléstŒl. 9 Öltözködjön megfelelŒen. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját, ruházatát és kesztyıjét a mozgó alkatrészektŒl. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat. 10 A vágófelszerelést mindig a derékvonalánál lejjebb tartsa. 11 Ha másik helyre viszi a gépet, kapcsolja ki a motort. Ha a gépet nagyobb távolságokra viszi illetve szállítja, alkalmazza a szállítási biztosító szerkezetet. 12 Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelne rá. 13 Soha ne használja a gépet, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, ítélŒképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be. FONTOS! Ez a fejezet a tisztítófırész és a trimmelŒ fırész használatára vonatkozó alapvetŒ biztonsági szabályokat tartalmazza. Ha munka közben elbizonytalanodik a munka folytatását illetŒen, kérje szakember tanácsát. Forduljon kereskedŒhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenŒ szakértelme. Használat elŒtt Önnek tisztán kell látnia a különbséget az erdŒtisztogatás, a fıritkítás és a fınyírás között.

VIGYÁZAT! Amikor a motor illetve a vágófelszerelés forog, sem a gép felhasználója, sem más nem távolíthatja el a vágott anyagot, mivel ez súlyos sérülésekhez vezethet. MielŒtt eltávolítaná a penge tengelye köré csavarodott anyagot, állítsa le a motort és a vágófelszerelést, mivel ellenkezŒ esetben sérülés veszélye áll fenn. A használat során és után a szögváltómı meleg lehet. Érintés esetén égési sérülés veszélye áll fenn.MUNKATECHNIKA Hungarian – 307 AlapvetŒ szabály Minden egyes mıvelet után csökkentse a sebességet alapjáratig. Ha a motor hosszabb ideig teljes gázzal jár, anélkül, hogy munkát végezne, az súlyos motorhibát eredményezhet. Fıritkítás fıpengével

• Fıpengét és fıkést ne használjon vesszŒ jellegı törzsekhez.

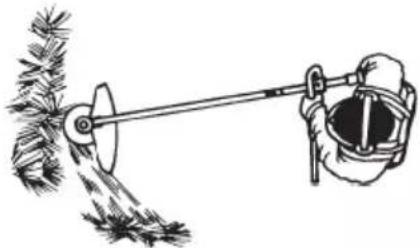

• A magas és vastag fı minden típusának ritkítása fıvágó késsel történik. Minél több foga van a késnek, annál jobban vág.

• A füvet oldalirányban ingaszerı mozgással lekaszáljuk, a jobbról balra induló mozdulattal ritkítunk, a balról jobbra induló mozdulattal pedig visszatérünk a kiindulóhelyzetbe. A penge a bal oldalával dolgozzon ("8 és12 óra között").

• Ha a fıritkítás során a pengét kissé balra döntjük, a fı rendbe gyılik, amely megkönnyíti az összegyıjtést, például a gereblyézésnél.

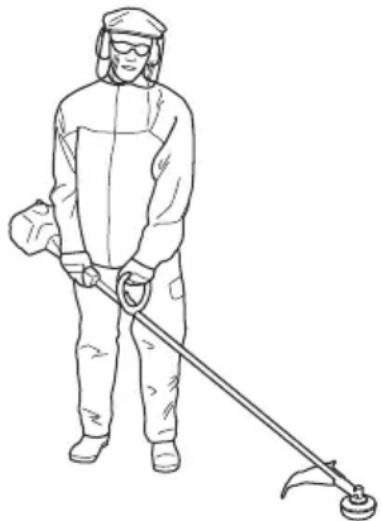

• Igyekezzen ritmikusan dolgozni. Álljon stabilan, lábait kissé széttéve. A kiindulóhelyzetbe visszatérve lépjen elŒre, majd vesse meg újra lábát a talajon.

• A támasztócsésze finoman érintkezzen a talajjal. A támasztócsésze rendeltetése, hogy ne engedje a pengét a talajnak ütközni.

• Csökkentse a fı penge köré csavarodásának veszélyét az alábbi szabályok betartásával: 1Mindig teljes gázzal dolgozzon. 2Miközben visszatér a kiindulóhelyzetbe, ne érintse a frissen levágott füvet.

• MielŒtt a levágott anyagot összegyıjti, állítsa le a motort, lazítsa meg a hevedert, és tegye le a gépet a talajra. Fınyírás nyírófejjel Nyírás

• Tartsa a nyírófejet közvetlenül a föld fölött, ferdén. A munkát a zsinór vége végzi. Hagyja a zsinórt saját sebességével dolgozni. Ne nyomja rá a zsinórt a kaszálandó felületre.

• A zsinór könnyen lekaszálja a füvet és a gyomot a falak, kerítés és a fák tövében, valamint a szegélyek mentén, de ugyanakkor felsértheti a fák és bokrok érzékeny kérgét és a kertoszlopokat.

• Ha 10-12 cm-re csökkenti a zsinór hosszát és csökkenti a motor fordulatszámát, a sérülés veszélye is csökken. Tisztogatás

• Tisztogatáskor eltávolításra kerülnek a nem kívánt növények. A nyírófejet tartsa közvetlenül a föld fölött, ferdén. A zsinór vége a fák, oszlopok, szobrok, stb. körül a

VIGYÁZAT! Vigyázzon a felcsapódó tárgyaktól. Mindig elismert szemvédŒt használjon. Soha ne hajoljon a vágófelszerelés védŒegysége fölé. Kövek, szemét stb. kerülhetnek a szembe és vakságot illetve súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélŒdŒk és segítŒtársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet. MielŒtt megfordulna a géppel, mindig ellenŒrizze, hogy nem tartózkodik- e valaki a biztonsági zónán belül.

VIGYÁZAT! A védŒrész és a vágófelszerelés közé idŒnként gallyak, fı illetve ágak szorulhatnak. Tisztításnál mindig állítsa le a motort.

VIGYÁZAT! A fıvágó késsel felszerelt gépek hirtelen oldalra csapódhatnak, amikor a kés szilárd tárgynak ütközik. Ezt a jelenséget késlökésnek nevezzük. A késlökés olyan erŒteljes is lehet, hogy a gépet és/vagy a kezelŒt elfordíthatja valamelyik irányba, és így a kezelŒ elveszítheti uralmát a gép felett. A késlökés teljesen váratlanul is bekövetkezhet, anélkül, hogy arra a gép lelassulása vagy elakadása figyelmeztetne. A késlökés gyakrabban következik be olyan területen, ahol a vágandó anyagot nem lehet jól látni. Ne fırészeljen a pengének azon a vágóterületén, amely megegyezik a 12 és 3 óra közötti szöggel az óra számlapján. A penge forgási sebessége ezen az érintési felületen visszalökést idézhet elŒ, ha a penge vastagabb törzshöz ér.MUNKATECHNIKA 308 – Hungarian földhöz ütŒdhet. FIGYELEM! Ez a módszer gyorsítja a zsinór elhasználódását.

• Kavicsos, téglás, betonos terepen vagy vaskerítés körül a zsinór gyorsabban elhasználódik, mint a fák és a fakerítések mellett végzett munka során, és gyakrabban kell adagolni.

• Fınyírás és tisztogatás közben ne adjon teljes gázt (80%), ezáltal megnŒ a zsinór élettartama, és csökken a nyírófej kopása. Vágás

• A trimmelŒ fırész ideális olyan helyeken is, melyekhez hagyományos fınyíró gépekkel nem lehet hozzáférni. Munka közben a zsinórnak a földdel párhuzamosan kell elhelyezkednie. Ne nyomja a nyírófejet a földhöz, mivel ez tönkreteheti a pázsitot, és az eszközön is sérülést okozhat.

• Ne engedje, hogy vágás közben a nyírófej érintse a földet. Az állandó érintkezéstŒl a nyírófej megsérülhet, és elhasználódása is gyorsabb. Söprés

• A forgó zsinór ventillációs hatása gyors és könnyı tisztogatásra alkalmas. Tartsa a zsinórt a söprendŒ felületekkel párhuzamosan, és mozgassa elŒre-hátra a szerszámot.

• Fınyírás és söprögetés közben alkalmazzon teljes gázt a legjobb eredmény elérése érdekében.KARBANTARTÁS Hungarian – 309 Porlasztó Az alapjárati fordulatszám beállítása A beállítások elŒtt a légszırŒt ki kell tisztítani és a légszırŒfedelet a helyére kell szerelni.Amennyiben újrabeállításra van szükség, állítsa be az alapjárati fordulatszámot a T csavarral. Csavarja elŒször a T csavart az óramutató járásával megegyezŒ irányba, addig, amíg a vágófelszerelés forogni nem kezd. Tekerje azután a csavart az óramutató járásával ellentétes irányba, addig, míg a vágófelszerelés le nem áll. Az alapjárat akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az alapjárati fordulatszám és a vágófelszerelés forgásához szükséges fordulatszám között viszonylag nagy különbségnek kell lennie.Javasolt alapjárati fordulatszám: Lásd a Mıszaki adatok címı fejezetet. Kipufogódob FIGYELEM! Egyes hangtompítók katalizátorosak. Olvassa el a Mıszaki adatok címı fejezetet, hogy megtudja, hogy az Ön gépe katalizátoros-e.A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelŒtŒl elvezesse. A kipufogógázok forróak,és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek.Egyes hangfogók speciális szikrafogó hálóval vannak ellátva. Ha az Ön gépén van ilyen háló, akkor azt havonta legalább egyszer meg kell tisztítania. Ezt drótkefével lehet a legjobban elvégezni. A hálót a nem katalizátoros hangtompítókon hetente egyszer kell tisztítani, esetleg cserélni. A hálót a katalizátoros hangtompítókon havonta egyszer ellenŒrizni, esetleg tisztítani kell. Ha a háló sérült, cserélje ki. Ha a háló gyakran eltömŒdik, az annak a jele lehet, hogy a katalizátor nem mıködik megfelelŒen. EllenŒriztesse a szerkezetet viszonteladójával. Egy eltömŒdött háló a gép túlmelegedéséhez, és a henger és a dugattyú sérüléséhez vezet. A hátsó burkolatot csak tisztítás céljából távolítsa el. Nem javasolt a burkolat eltávolítása a képernyŒ karbantartásához.FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval. VIGYÁZAT! Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szervizmıhelyhez/kereskedŒhöz. Ne használja a gépet addig, amíg az nincs helyesen beállítva illetve megjavítva. VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl!KARBANTARTÁS 310 – Hungarian A hıtŒrendszer A lehetŒ legalacsonyabb üzemi hŒmérséklet megtartása érdekében a gép hıtŒrendszerrel van felszerelve. A hıtŒrendszer a következŒkbŒl áll: 1 Az indítószerkezeten található levegŒbeszívó nyílás 2 HıtŒbordák a hengeren Tisztítsa meg kefével a hıtŒrendszert évente, erŒs igénybevétel esetén gyakrabban is. A szennyezett vagy eltömŒdött hıtŒrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza. Gyújtógyertya A gyújtógyertya mıszaki állapotát befolyásolja:

• Helytelen porlasztóbeállítás.

• Nem megfelelŒ a kenŒanyag ( túl sok az olaj, vagy rossz a minŒsége).

• ElszennyezŒdött levegŒszırŒ. Ezek a tényezŒk lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet. Ha a gép erŒtlen, nehéz beindítani, vagy egyenlŒtlen az üresjárata, akkor mindig ellenŒrizze elŒször a gyújtógyertyát. Ha a gyújtógyertya elszennyezŒdött, tisztítsa meg azt és ellenŒrizze a szikraközt. A helyes szikraköz 0,65 mm. A gyújtógyertyát kb. egy hónapnyi üzemelés után ki kell cserélni, vagy korábban, ha az elektródák nagyon elhasználódtak. FIGYELEM! Használja mindig az elŒírt típusú gyújtógyertyát! Nem megfelelŒ gyújtógyertya komolyan károsíthatja a hengert és a dugattyút. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja. Kéttagú hajtótengelycsŒ A hajtótengely végét a hajtótengelycsŒ alsó tagjában 30- óránként kenje meg gépzsírral. A rendszeres kenés elmaradása esetén a kéttagú modelleknél fennáll az a veszély, hogy a hajtótengely végei (a tengelykapcsolásnál) berágódnak. LevegŒszırŒ A levegŒszırŒt rendszeresen tisztítani kell a portól és a szennyezŒdésektŒl, hogy elkerüljük a következŒket:

• A porlasztó üzemzavarai

• A motor teljesítményének csökkenése

• A motor részeinek fölösleges kopása

• Szokatlanul nagy üzemanyagfogyasztás. A levegŒszırŒt 25 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani. A levegŒszırŒ tisztítása A hengerfedelet levéve emelje ki a levegŒszırŒt. Mossa át a szırŒt meleg szappanos vízzel. Visszaszereléskor a szırŒnek száraznak kell lennie. Egy bizonyos idŒn túl használt levegŒszırŒt nem lehet teljesen megtisztítani. Ezért rendszeres idŒközönként új levegŒszırŒre kell azt kicserélni. Egy megrongálódott levegŒszırŒt mindig ki kell cserélni. Ha a gépet poros környezetben használja, a levegŒszırŒt be kell olajozni. Lásd A levegŒszırŒ beolajozása címı fejezetben szereplŒ utasításokat.

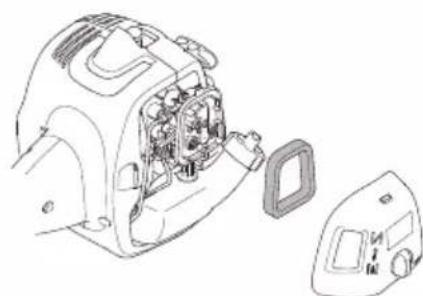

0,65KARBANTARTÁS Hungarian – 311 A levegŒszırŒ beolajozása Mindig szırŒolajat (cikkszám 531 00 92-48) használjon. A szırŒolaj oldószert tartalmaz, hogy könnyı legyen eloszlatni a szırŒben. Vigyázzon ezért, hogy az olaj ne kerüljön a bŒrére. Helyezze bele a szırŒt egy mıanyagtasakba, majd öntse bele a szırŒolajat. Gyúrja át a mıanyagtasakot, hogy az olaj jól eloszoljon. Emelje ki a szırŒt a mıanyagtasakból, és mielŒtt visszaszerelné, távolítsa el a fölösleges olajat belŒle. Soha ne használjon hagyományos motorolajat. Az a szırŒn keresztül meglehetŒsen gyorsan lesüllyed a fenékre. Szögváltómı A szögváltómı gyárilag fel van töltve megfelelŒ mennyiségı kenŒanyaggal. MielŒtt használatban venné a gépet, mégis ellenŒrizze, hogy a szögváltómı 3/4 részig meg van-e töltve kenŒanyaggal. Használjon speciális HUSQVARNA kenŒolajat. A váltóházban a kenŒanyagot általában nem kell cserélni, kivéve javításkor. A gázhuzal ellenŒrzése és beállítása EllenŒrizze, hogy a gázbowden kellŒen feszes-e gázadás nélkül, és hogy a vágószerkezet elkezd-e forogni. A gázbowdennek nem szabad nagyon lazának lennie, hogy az eszköz ne érje el a teljes gáz helyzetet. Állítsa be az anyát a gázbowdenen. Majd húzza meg az ellenanyát.312 – Hungarian KARBANTARTÁS Karbantartási séma Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás címı fejezet írja le. A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizmıhely végezhet. Karbantartás Heti karbantartás Havi karbantartás Éves karbantartás Tisztítsa meg a gépet kívülrŒl. X EllenŒrizze a gázszabályozó zár és a gázszabályozó mıködését biztonsági szempontból.

EllenŒrizze, hogy a leállító kapcsoló mıködik-e. X GyŒzŒdjön meg róla hogy a vágófelszerelés alapjáratban nem jön mozgásba.

Tisztítsa meg a levegŒszırŒt. Ha szükséges, cserélje ki. X EllenŒrizze, hogy a védŒegység ép-e, és nincs-e rajta repedés. Ha a védŒlemezek sérültek, ütést kaptak, ki kell cserélni Œket.

EllenŒrizze, hogy a nyírófej ép-e, és nincs-e rajta repedés. Szükség esetén cserélje ki a nyírófejet.

EllenŒrizze, hogy a csavarok és csavaranyák megfelelŒen meg vannak-e húzva.

EllenŒrizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagtartálytól illetve üzemanyagvezetékektŒl.

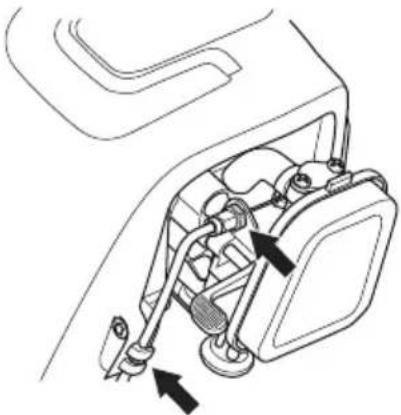

EllenŒrizze, hogy a gázbowden kellŒen feszes-e. X EllenŒrizze indítószerkezetet a zsinórjával. X EllenŒrizze, hogy a rezgéscsillapító elemek sértetlenek-e. X Tisztítsa meg a gyújtógyertya külsŒ felületét. Szerelje le a gyertyát és ellenŒrizze az elektródahézagokat. A hézag 0,65 mm legyen, ellenkezŒ esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

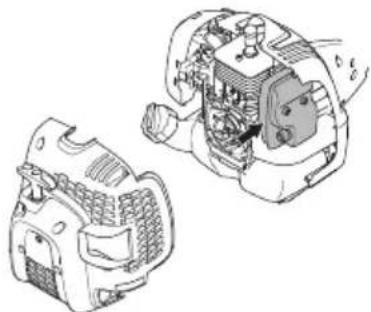

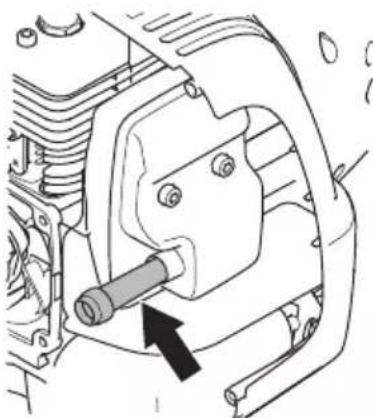

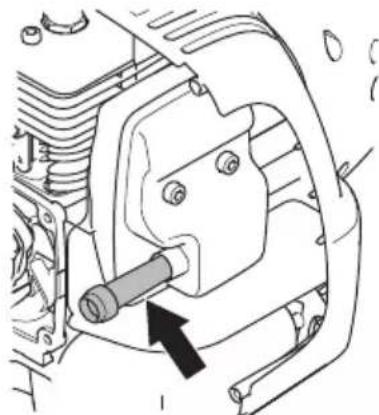

Tisztítsa meg illetve cserélje ki a hangtompító szikrafogóhálóját (csak a katalizátorral nem rendelkezŒ hangtompítókra vonatkozik).

Tisztítsa meg a porlasztót kívülrŒl, és a porlasztó környékét. X EllenŒrizze, hogy a szögváltómı 3/4 részig fel van-e töltve kenŒanyaggal. Ha szükséges, töltse fel speciális zsírral.

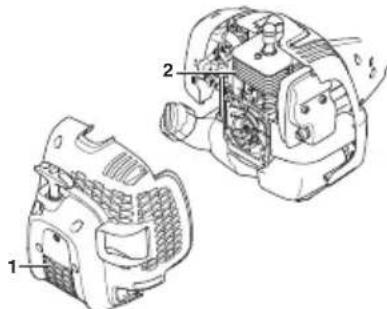

Tisztítsa meg a gép hıtŒrendszerét. X EllenŒrizze, hogy az üzemanyagszırŒ nincs-e elszennyezŒdve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.

EllenŒrizze az összes villamos vezetéket és csatlakozást. X EllenŒrizze, hogy a tengelykapcsoló, a kuplungrugók és a kuplungdob sértetlenek-e. Szükség esetén cseréltesse ki elismert szervizmıhellyel.

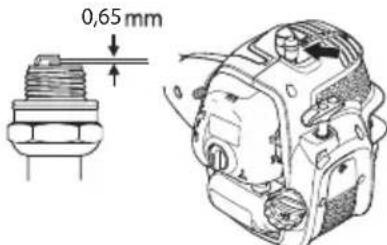

Cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja. XHungarian – 313

Mıszaki adatok (AT26CSMC)

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (L

) mérve a 2000/14/EG EGK-dírektíva szerint. A gép jelentésben szereplŒ hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévŒ ingadozást és az azonos modellı gépek közti eltéréseket is a 2000/14/EK jelı irányelv értelmében. 2. megjegyzés: A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 2,5 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

3. megjegyzés: Az ekvivalens rezgésszintre vonatkozó megküldött adatok az 1,5 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek. B26PS Motor Hengerırtartalom, cm

26,2 HengerátmérŒ, mm 35,8 Löket, mm 26 Alapjárati fordulatszám-tartomány, ford./perc 2700-3300 Javasolt legmagasabb fordulatszám, ford/perc 11800 Forgási sebesség a kimenŒ tengelyen, ford/perc 8700 Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ ford/perc 0,75/8500 Katalizátoros hangtompító Igen Fordulatszám-szabályozott gyújtásrendszer Igen Gyújtásrendszer Gyújtógyertya TORCH CMR7H Elektródatávolság, mm 0,65 Üzemanyag-/kenŒrendszer Üzemanyagtartály kapacitása, cm3/liter 550/0,55 Tömeg Súly üzemanyag, vágófelszerelés és lemez nélkül, kg 5,4 Zajkibocsátás (lásd megj. 1) Zajszint, mért, dB(A) 109 Zajszint, garantált L

dB(A) 112 Zajszintek (2.sz.jegyzet) A kezelŒ hallószervére gyakorolt, a EN ISO 11806 és az ISO 22868 szerint mért ekvivalens hangnyomásszint, dB(A): Nyírófejjel ellátva (eredeti) 96 Fıvágó késsel ellátva (eredeti) 99 Rezgésszintek (lásd a 3. sz. megjegyzést) Az EN ISO 11806 és az ISO 22867 szerint mért ekvivalens rezgésszintek (a hv,eq ) a fogantyúban, m/s

Nyírófejjel ellátva (eredeti), bal/jobb 6,89/6,80 Fıvágó késsel ellátva (eredeti), bal/jobb 6,05/7,30314 – Hungarian

A következŒ opcionális univerzális tartozékok rendelkezésre állnak a megadott típusokhoz. Termékazonossági EGK-bizonyítvány A Husqvarna AB, SE 561 82 Huskvarna, SVÉDORSZÁG, Tel. +46 36 146500 a saját felelŒsségére kijelenti, hogy a jelzett termék: teljes mértékben megfelel a következŒ EU-irányelveknek és rendeleteknek: Az alábbi harmonizált szabványok és/vagy mıszaki elŒírások kerültek alkalmazásra: EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009 Az V. mellékletnek megfelelŒen a deklarált zajértékek az alábbiak: Mért hangteljesítmény szint: 109 dB(A) Garantált hangerŒszint: 112 dB(A) A TÜV Rheinland N.A. önkéntes vizsgálatot végzett a Husqvarna AB számára, és az alábbit bocsátotta ki: AM 50270951 – MegfelelŒségi nyilatkozat az Európai Tanács gépekre vonatkozó, 2006/42/EK irányelvére vonatkozóan. A tanúsítvány a terméken jelzettek szerint minden gyártási helyre és országra érvényes. A szállított benzinmotoros fıszegélynyíró és/vagy fıkasza megfelel a vizsgálaton átesett példának. Aláírva: Husqvarna AB, Huskvarna, Svédország, 2017.11.30. John Thompson, EUAP termék- és marketingigazgató (A Husqvarna AB technikai dokumentációért felelŒs hivatalos képviselete.) Jóváhagyott tartozékok Típus A vágófelszerelés védelme, Cikkszám M10LH balos befogótengely menet Fıpenge/fıkés Fıvágó 200-4 1" (Ø 200-4 fog) 580 30 50-01 Nyírófej P25 (Ø 2,4 mm-es zsinór) 580 30 50-01 Rátétek Cikkszám Használat Kultivátor tartozéka 577 61 62-02 B26PS fújófelszerelés 577 61 62-03 B26PS szélnyíró felszerelés 577 61 62-04 B26PS rúdfırész felszerelé 577 61 62-05 B26PS Sövénynyírórátét 967 17 64-01 B26PS Bozótvágó toldalék 577 61 62-06 B26PS Leírás Benzinmotoros fıszegélynyíró/fıkasza Márka McCulloch Platform/modell AT26CSMC / B26PS Köteg 2017-es és újabb sorozatszámok Irányelv/rendelet Leírás 2006/42/EK ”GépekrŒl szóló” 2014/30/EU ”az elektromágneses összeférhetŒségrŒl szóló” 2000/14/EK ”a kültéri használatra tervezett berendezések zajkibocsátásáról szóló”ZNACZENIE SYMBOLI Polish – 315 Symbole OSTRZE˚ENIE! W razie nieprawid∏owej lub nieuwa˝nej obs∏ugi wykaszarka, wycinarka lub przycinarka mo˝e staç si´ niebezpiecznym narz´dziem, mogàcym spowodowaç powa˝ne obra˝enia lub Êmierç u˝ytkownika bàdê innych osób. Jest niezmiernie wa˝ne, aby ze zrozumieniem przeczytaç treÊç tej instrukcji obs∏ugi. Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji. Zawsze nale˝y stosowaç:
