BRUGSANVISNING B26 PS MCCULLOCH

Denna produit overensstämmer med gallande EG-direktiv.

ADVARSELI! En rydningssav, buskrydder
eller trimmer kan, hvis den bruges forkert
eller skodeslost, ære et farligt redskab,
som kan forarssage alvorlige skader aller
dødsfald for brugeren aller andre. Det er
meget vigtigt, at du laeser og forstår
indholdet i/DDonne brugervejledning.

Laes brugsanvisningen omhyggeligt
igennem og forsta indholdet, inden du bruger maskinen.

Brug altid:

• Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

Godkendt horevaarn

• Godkendt øjenvaarn

Maks. omdrejningstal pa udgaende aktel, rpm

Dette produit er i overensstemmelse med gaelende CE-direktiv.

Pas pa udslyngede genstande og rikochettering.

Brugeren af maskinen skal under arbejdets udfoelse sorge for, at ingen mennesker aller dyrkommen naermere end 15 meter.

Maskiner udstyret med savklinger erler graesklinger kan blive kastet voldsomt til sider, his klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Klingen kan amputere en arm ell er et ben. Sorg altid for, at personer og dyr opholder sig pa en afstand af mindst 15 meter fra maskinen.

Pilmarkeringer, som viser graenser for handtagholderens placering.

Brug altid godkendte beskyttelseshandsker.

Sarg for, at haret不信 hænger ned over skuldrene.

Choker: Stil chokeren i chokestilling.

Stil chokerhandtaget i RUN-positionen.

Braendstofpumper

Pafyldning af braendstof.

Stojemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Andre symboler/etiketter pa maskinen gelder specifikke krav for certificering pa visse markered.

Motoren standes ved at sætte stopkontakten på stop. BEMAERK! Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal taendhætten derfor altid tages af taendrøret ved montering, kontrol og/ller vedligeholdelse.

Brug altid godkendte beskyttelseshandsker.

Regelmaessig rengoring kraves.

SYMBOLFORKLARING

Visuel kontrol.

Godkendt ojenvaern skal anvendes.

Indhold Inden start skal du vare

SYMBOLFORKLARING

Symboler 54

INDHOLD

Indhold 56

Inden start skal du vare opmaerksom pa falgende: 56

INDLEDNING

Tilvorekunder! 57

HVAD ER HVAD?

Hvad er hvad pa trimmeren og buskrydderen? .... 58

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt 59

Personlgt beskyttelseesudstyr 59

Maskinens sikkerhedsudstyr 60

Skareudstyr 62

MONTERING

Montering af P-barrieren 64

Montering og demontering af delbar styrestang ... 64

Montering af klinge og trimmerhoved 65

Montering af transportbeskyttelse 66

Justering af sele 66

BRÄENDSTOFHÄNDTERING

Brændstofsikkerhed 67

Drivmadel 67

Tankning 68

START OG STOP

Generelle arbejdsinstruktioner 71

VEDLIGEHOLDELS

Karburator 74

Lyddaemper 74

Kolesystem 74

Taendrør 75

Delbar styrestang 75

Lufffilter 75

Kontrol og justering af gaskabel 76

Vedligeholdessesskema 77

TEKNISKE DATA

Tekniske data 78

EF-overensstemmelseserklaering 79

opmærksom på følgende:

Laes brugsanvisingen omhyggeligt igennem.

ADVARSEL! Langvarig ekspondering for stoj kan medfore permanente hreskader. Brug derfor altid godkendt hrevrarn.

ADVARSEL! Maskinens oprindelige udformning ma under ingen omstændigheder ændres.uden producentens samtykke. Brug alto originaltilbehør. Ikke-auriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren erler andre.

ADVARSEL! En rydningsav, buskrydder ell er trimmer kan, hvis den bruges forkert eller skodeslost, vare et farligt redskab, som kan forrsage alvorlige skader ell er ddsfald for brugeren ell andre. Det er meget vigtigt, at du laeser og forstar indholdet i donne brugervejledning.

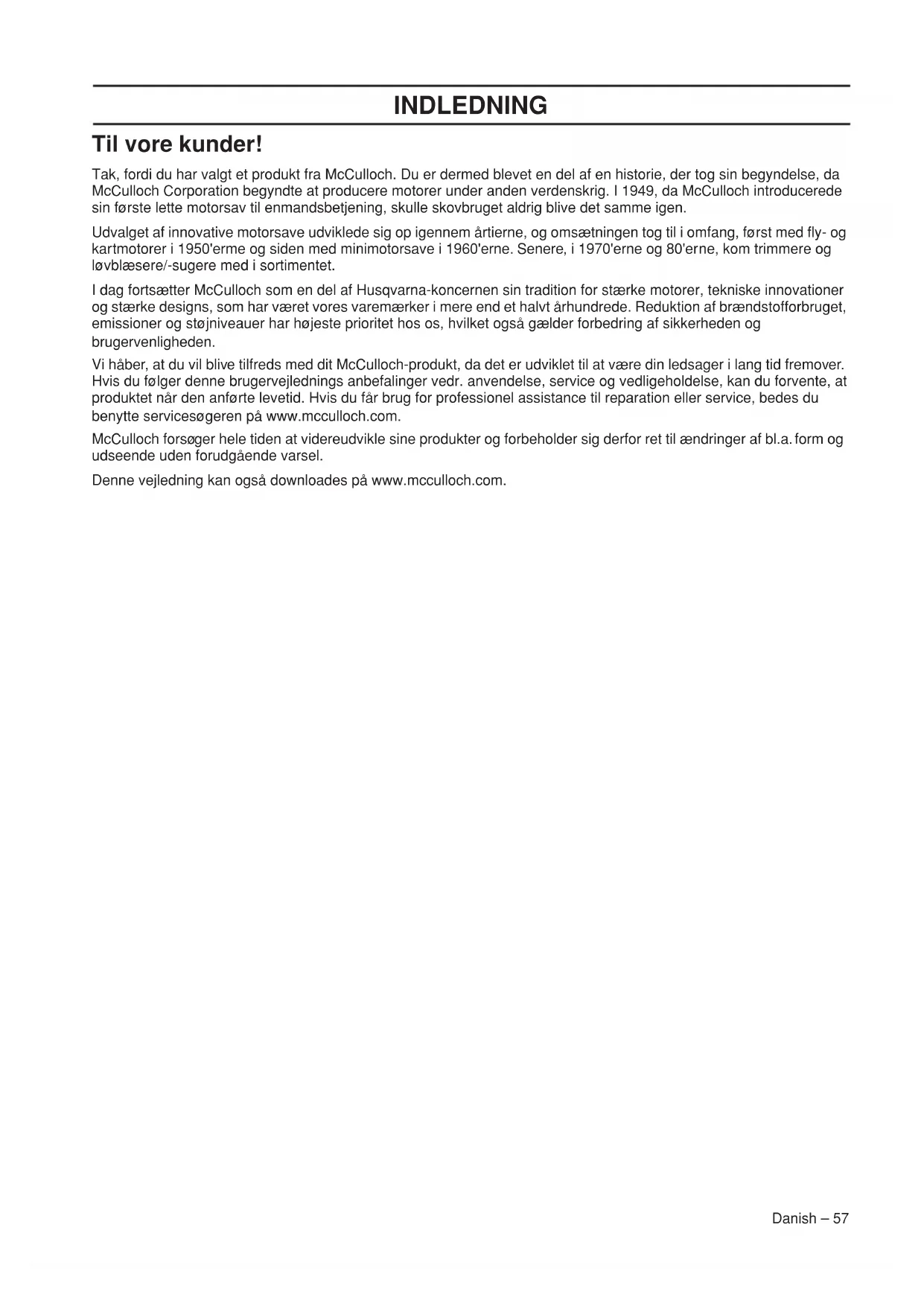

INDLEDNING

Til vore kunder!

Tak, fordu har valgt et produkt fra McCulloch. Du er dermed blevet en del af en historie, der tog sin begyndelse, da McCulloch Corporation begynde at producere motorer under anden verdenskrig. I 1949, da McCulloch introducerede sin forste lette motorsav til enmandsbetjening, skulle skovbrugel aldrig blive det samme igen.

Udvalget af innovative motorsave udviklede sig op igennem artierne, og omsaetningen tog til i omfang, frst med fly- og kartmotorer i 1950'erme og sider med minimotarsave i 1960'erne. Senere, i 1970'erne og 80'erne, kom trimmere og Iovblaesere/-sugere med i sortimentet.

I dag fortsetter McCulloch som en del af Husqvarna-koncernen sin tradition for staeke moter, tekniske innovationer og staeke designs, som har varet vores varemaerker i mere end et halvt arhundre. Reduktion af brændstoffforbruget, emissioner og stojniveauuer har hjoeste prioritet hos os, hvilket ogsa gælder forbedring af sikkerheden og brugervenligheden.

Vi haber, at du vil blive tilfreds med dit McCulloch-product, da det er udviklet til at vare din ledsager i lang tid fremover. Hvis du ffolger donne brugervejlednings anbefalinger vedr. anvendelse, service og vedligeholdelse, kan du forrente, at produitet nár den anforte levetid. Hvis du fár brug for professionnel assistance til reparation ell service, bedes du benytte servicesøgeren på www.mcculloch.com.

McCulloch forsager hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende.uden forudgående varsel.

Denne vegledning kan ogsa downloads pa www.mcculloch.com.

HVADER HVAD?

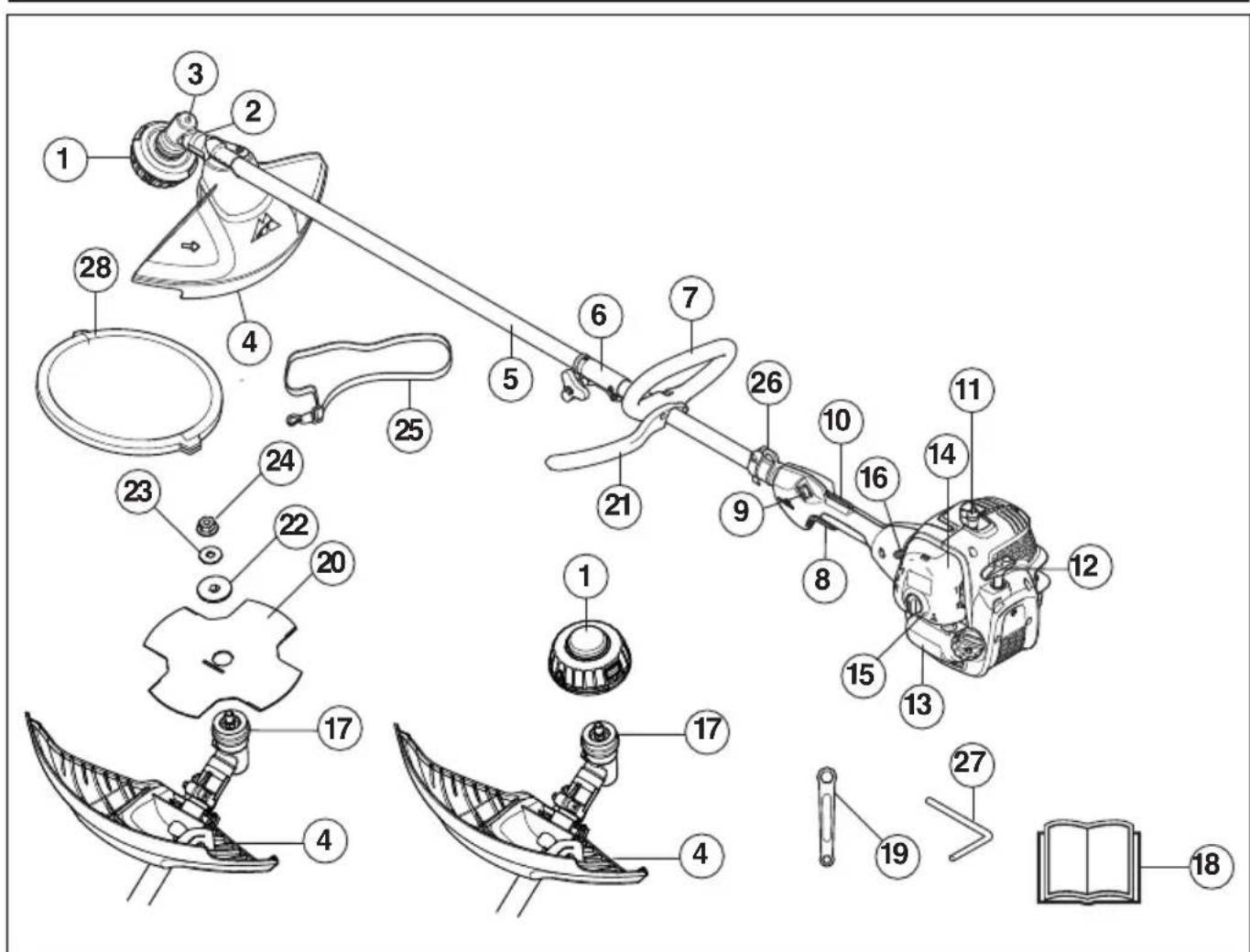

Hvad er hvad pa trimmeren og buskrydderen?

1 Trimmerhoved
2 Pafyldning af smoremiddel, vinkelgear
3 Vinkelgear
4 Beskyttele til skareudstyr
5 Styrestang
6 Styrestangskobling
7 Loophandtag
8 Gasregulating
9 Stopkontakt
10 Gasreguleringslas
11 Taendhaete og taendrør
12 Starthandtag
13 Brændstoftank
14 Luftfilterdaeksel
15 Brændstofpumper

16 Choker
17 Medbringer
18 Brugsanvising
19 Skruenøgle
20 Klinger
21 P-barriere
22 Stotteflange
23 Skive
24 Låsemøtrik
25 Sele
26 Ophaengsbeslag
27 Lasepind
28 Transportbeskyttelese
29 Haekkeklipperudstyr (kun visse modeller)

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt

VIGTIGT!

Maskinen er kun beregnet til graestrimning, graesrydning og/eller skovrydning.

Det eneste tilbehør, du ma anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pávirke dit syn, dit overblick eller din kropskontrol.

Brug personligt beskyttelsesesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesesudstyr".

Brug aldrig en maskine, der er blevet aendret, sa den\ ikke laengere svarer til originalmodellen.

Brug aldrig en maskine, som er behaftet med fejl. Følg sikkerhedskontrol-, vedligeholdses- og serviceinstruktionere i/DDne brugsanvisning. Visse vedligeholdses- og serviceforanstaltninger ma kun udfores af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdse.

Alle afskaermninger, skærme og greb skal monteres, fdr du starter maskinen. Kontroller, at taendhaeten og taendkablet er intakte, sa du ikke far stød.

Brugeren af maskinen skal sorge for, at ingen** mennesker aller dyrkommen naermere end 15 meter under arbejdet. Da flere brugere kan arbejde inden for samme arbejdsomrade, skal sikkerhedsafstanden vaere mindst det dobbelte af længden pa et træ, dog mindst 15 meter.

Nationale aller lokale bestemmelier kan regulere brugen. Overhold de gaeldende bestemmelier.

Gennemfor en generelinspection af maskinen for brugen; se i vedigeholdelsesplanen.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfæle de pärvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige ell er dōdringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! At kore en motor i et lukket eller dareligt uduuftet rum kan medfore dden som folge af kvaelning eller kuliteforgiftning.

ADVARSEL! Tillad aldrig bo: n at anvende ellere i nahrheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfungtion og kan startes med lav hastighed og lille kraft pa starthandtaget, kan selv sma born under visse omstendigheder tilfore den kraft, der er ndvendig for at starte maskinen. Dette kan indebare risiko for alvorlige personskader. Tag derfor taendhaeten af, nar maskinen icke er under opsyn.

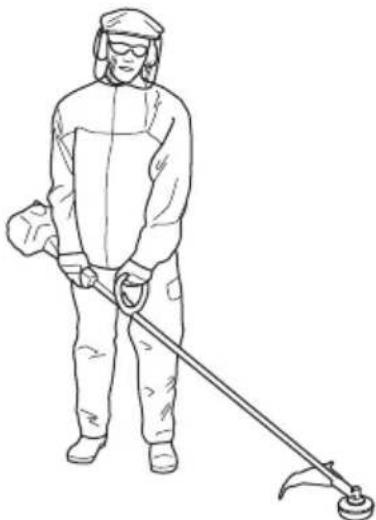

Personligt beskyttelsessudstyr

VIGTIGT!

En graestrimmer kan, hvis den bruges forkert aller skodeslost, vare et farlig redskab, som kan forarsage alvorlig personskade ell ddsfald for brugeren ell andre. Det er meget vigtigt, at du laeser og forstar indholdet i donne brugervejledning.

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskytttesesudstyr. Det personlige beskytttesesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom pa adversellssignaler eller tilrab, nar horevernet bruges. Tag altid horevernet af, sa snart motoren er standset.

HJELM

Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

HOREVERN

Horevern med tilstraekelig daempning skal bruges.

JENVaERN

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkende beskyttelsenbriller. Med godkende beskyttelsenbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande.

00

GENERELLE SIKKERHEDSINSTRUKTIONER

HANDSKER

Handsker skal benyttes, nár det er nødvendigt, f.eks. ved montering af skæreudstyr.

STØVLER

Anvend stovler med stalsnude og skridsikre saler

TOJ

Brug rivefast materiale i tojet og undga alt for Iostsiddende toj, som nemt saetter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bae ikke smykker, shorts eller sandaler, og gä icke barfodet. Sorg for, at hareit icke hænger neden for skuldrene.

FORSTEHJAELP

Forbindingskasse skal altid findes i naerheden.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken functiOn de har, somt hvordan kontrol og vedligeholdelse skal udfores for at sikre, at defungerer. Se kapitel Hvad er hvad? for at se, hvor dissedetaljer er placeret pa maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan oges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte naerneste serviceværksted.

VIGTIGT!

Al service og reparation af maskinen kræver specialuddannelse. Dette gælder saerligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontROLLER, skal du kontakte dit serviceværksted. Ved at kobe nogle af voresprodukter kan du vare sikker på at fæn faglig korrekt reparation og service. Hvis maskinen er kobe et sted, som ikke er en af vores serviceydende forhandlere, skal du sporge dem after det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholds som beskrevet dette afsnit. Klarer maskinen不解 alle kontrollerne, skal du kontakte et serviceværksted for at faden repareret.

Gasreguleringslas

Gasreguleringlssen er konstrueret med henblick pa at forhindre ufrivillig aktivering af gasreguleringen. När spærren (A) trykkes ned mod handtaget (= när man holder om handtaget) frikobles gasreguleringen (B). När grebet om handtaget slippes, sættes bade gasreguleringen og gasreguleringlssen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhängige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk lases i "tomgang".

Kontroller, at gasreguleringen er last i tomgangsstilling, nar gasreguleringslasen befinder sig i udgangsstilling.

Tryk gasreguleringslasen ind, og kontroller, at den vender tilbagte til udgangsstellingen, nar den slippes.

Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontroller, at skærudstyret standser, og at det forbliver i stilstand. Hvis skærudstyret roterer med gasreguleringen i tomgangsstilling, skal karburatorenstomgangsjustering kontrolleres. Se anvisningerne under overskriften Vedligeholdelse.

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren.

Start motoren, og kontroller, at motoren slukkes, nar stopkontakten sættes i stopposition.

Beskyttelese til skareudstyr

Denne beskyttelse er beregnet til at forbindre, at der slynges lose genstande mod brugeren. Beskyttelsen forbinder ogsa, at brugeren kommt i Kontakt med skareudstyret.

Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har vaeret udsat for slag ell er har revner.

Brug altid den anbefalede beskyttelse for det pagaelndende skareudstyr. Se kapitlet Tekniske data.

ADVARSEL! Intet skareudstyr ma under nogen omstandigheder bruges, Eden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert aller defekt beskyttelse monteres, kan det forarsage alvorlige personskader.

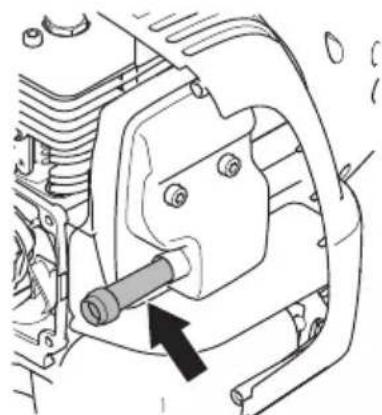

Lyddaemper

Lyddæmperen er konstrueret med henblick på at give et sá lavyt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblick på at reducere skadelige stoffer i udstødningsgasserne.

I lande med varmt og tort klima er risikoen for brand abenbar. Vi har derfor udstyret visse lyddempere med et sakaldt gnistfangernet. Kontroller, om din maskine har et sadant net.

For lyddaempere er det meget vigtigt, at instruktionerne for kontrl, vedligeholdelse og service overholds.

Er din maskines lyddæmper udstyret med et gnistfangernet, skal dette renses regelmaessigt. Et tilstoppet net medforer, at motoren korer varm med alvorlig motorskade til ffolge.

ADVARSEL! Katalysatorlyddaemperen bliver meget varm bade under brug og after stop. Dette gelder ogsa ved tomgangskorsel. Beroring kan give forbrændinger paHUDen. Vær opmaerksom pa brandfaren!

ADVARSEL! Lyddaemperen indeholder kemikalier, som kan vare kraeftfremkaldende. Undgå kontakt med disse elementer, hvis lyddaemperen bliver beskadiget.

ADVARSEL!Husk,at:

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

GENERELLE SIKKERHEDSINSTRUKTIONER

Lasemtrik

Lasemotrik anvendes til fastgorelse af visse typerskaereudstyr.

Spænd møtrikken mod skæreudstyrets rotationsretning ved montering. Løsn møtrikken i skæreudstyretsrationsretning ved afmontering. (OBS! Møtrikken har venstregevind.) Tilspænd møtrikken med klinkemøtriknøglen.

Skæreudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skareudstyr:

• Reducerer maskinens kasttilbogelighed.
• Bevarer en maksimal skarphed.
• Oger skareudstyrets levetid.

VIGTIGT!

Brug kun skareudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Se anvisningerne til skareudstyret for korrekt indf.org af line og valg af korrekt diameter for line.

Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vore anbefalinger. Se ögså instruktionen på klingeemballagen.

ADVARSEL! Stands altid motoren, inden du foretager arbejde pa skareudstyret. Denne fortssater med at rotere, ogsa after at gasreguleringen er sluppet. Kontroller, at skareudstyret er standset helt, og fjern kablet fra taandraret, inden du begynder at arbejde pa udstyret.

ADVARSEL! Et forkert skareudstyr ell er en forkert filt klinge oger risikoen for kast.

Skareudstyr

Brug kun skareudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vores instruktioner, og brug anbefalet rytttermål. En forkert skærpet eller beskadiget klinge øger risikoen for ulykker.

Kontroller skareudstyret med hensyn til skader og revnedannelse. Et beskadiget skareudstyr skal altid udskiftes.

Filning af græskniv og graesklinge

• Se skareudstyrets emballage for at fä oplysninger om korrekt filting. Klingen og kniven slipes med en fladfil med enkeltskaer.
• Fil alle aegge lige meget for at bevare balancen.

ADVARSEL! Kassér altid en klinge, som er bojet, skæv, sprækket, bristet aller pa,anden MADE beskadiget. Prov aldrig at rette en skæv klinge op med henblick pa genbrug. Brug kun originalklinger af foreskreven type.

Trimmerhoved

VIGTIGT!

Sorg altid for, at trimmerlinen rulles hardt og jevtnt pa tromlen, ellers opstar der sundhedsfarlige vibrationer i maskinen.

• Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passage til en vis motorstørrelse. Dette er specielt vigtigt, nr der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skareudstdyr. Se kapitlet Tekniske data.

• Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og mæde modstanden fra det græs, som klippes.
• Linens længde er også vigtig. En længere line kræver større motorstyrke end en kort med samme diameter på linen.
  Sorg for, at den kniv, som sidder pa trimmerbeskyttelsen, er intakt. Den bruges til at skare linen af til korrekt langde.
• For at opnä en laengere levetid for linen kan den laegges i vand et par dogn. Linen bliver da mere sej og holder laengere.

MONTERING

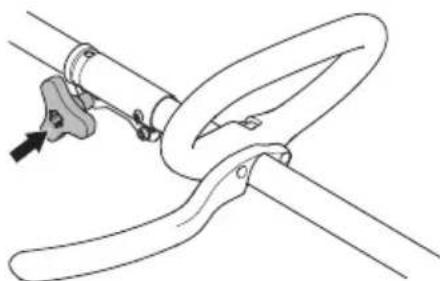

Sæt det forskrøppede handtag med P-barrieren på skaatet. Bemærk, at det forskrøppede handtag skal monteres mellem pilene på skaatet.

• Monter bolt, klerplade og vingemotrik som vist pa billedet. Spænd vingemotrikken.

Montering og demontering af delbar styrestang

Montering:

• Skub monteringsdelen ind i koblingsstykket, indtil monteringsdelen klikker pa plads.

Frdu bruger enheden,kal du stramme grebet godt til.

Demontering:

• Løsn koblingsstykket ved at dreje grebet (mindst 3 omgange).

Tryk pa knappen (C), og hold den inde. Mens du holder godt fast i motorenden, skal du trække monteringsdelen lige ud af koblingsstykket.

MONTERING

Montering af klinge og trimmerhoved

ADVARSEL!

Ved montering af skareudstyr er det yderst vigtigt, at medbringerens/ stotteflangens styr placeres korrekt i skareudstyrets midterste hul. Forkert monteret skareudstyr kan medfore alvorlige og/eller livsfarlige personskader.

ADVARSEL! Intet skareudstyr ma under nogen omstændigheder bruges, Eden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert aller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

VIGTIGT! Før sav-ller graesklinge ma tages i brug, skal maskinen vare forsynet med korrekt styr, klingebeskyttelse og sele.

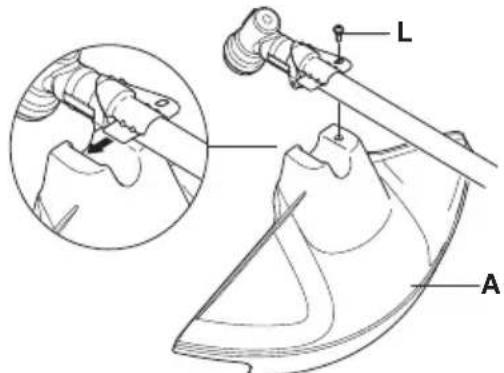

Montering af klingebeskyttelse, græsklinge og græskniv

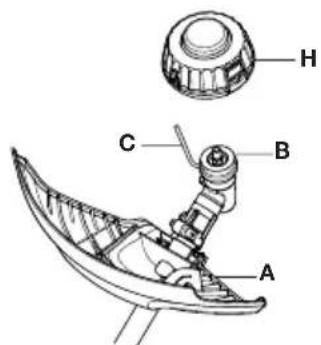

Klingebeskyttelsen/kombibeskyttelsen (A) sættes fast i fæstet på styrestangen og fastgøres med en skrue (L). Brug anbefalet klingebeskyttelse. Se kapitlet Tekniske data. BEM/ERK! Sorg for at beskyttelseskappen er afmonteret.

• Monter medbringer (B) pa den udgaende aktel.

• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.

• Før lasepinden (C) ind i hullet, sa aktlen lases.
  Anbring klingen (D), stotteflangen (E) og stottekuppen (F) pa den udgaende aksel.
  Monter mootrikken (G). Mootrikken skal spandes med et moment pa 35-50 Nm (3,5-5 kpm). Brug topnoglen fra værktjssættet. Hold fast i noglens skaft sa nær som muligt ved klingebeskyttelsen. Mootrikken spændes, nar noglen drejes imod rotationsretningen (OBS! venstregevind).

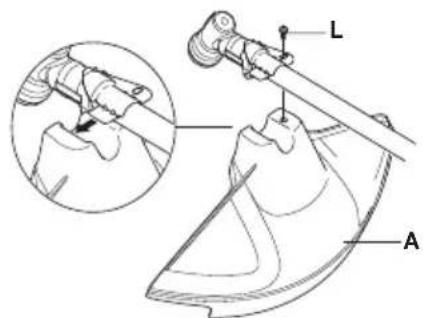

Montering af trimmerbeskyttelse og trimmerhoved

• Monter trimmerbeskytse (A) ved arbejde med trimmerhoved.

• Trimmerbeskyttelsen/kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).
• Monter medbringer (B) på den udgaende aktel.

MONTERING

• Drej klingeakslen rundt, indtil et af medbringerens huller passerSAMen med et tilsvarende hul i gearhuset.
  För lasepinden (C) ind i hullet, sa akslen Iases.
• Skru trimmerhovedet/plasticklingerne (H) på imod urets retning.

• Demontering sker i omvendt rækkefolge.

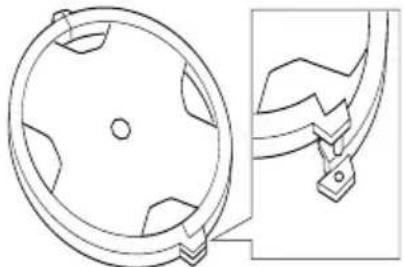

Montering at transportbeskyt telse

Saat transportafdakningen palkingen som vist.

Justering af sele

En korrekt tilpasset sele og maskine letter arbejdet markant. Juster selen for at opnå den bedst tænkelige arbejsdtilling.

Brændstofsikkerhed

Start aldrig maskinen:

1 Hvis du har spildt brændstof pa den. Aftor alt det spildte brændstof, og lad benzinresterne fordampe.
2 Hvis du har spildt brændstof pa dig selv eller dit toj, skift toj. Vask de legemsdele, som har vaeret i kontakt med brændstoffet. Brug vand og sæbe.
3 Hvis maskinen lækker braendstof. Kontrollere regelmaessigt for lækage fra tankdæksel og braendstofslanger.

• Opbevar og transporter maskinen og brændstoffet, sä eventuel lækage og dampe ikke risikerer atkommen i kontakt med gnister erller aben ild, f.eks. fra elmaskiner,elmotorer, elkontakter/afbrydere ulliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.
• Ved laengere tids opbevaring af maskinen skal brændstoftanken tommas. Sporg pa den naermeste benzinstation, hvor du kan komme af med overskydende brændstof.
• Sorg for, at maskinen er ordentlich rengjort, og at der er udfør fuldstændig service, inden langtidsopbevaring.
• Skaereudstyrets transportbeskyttele skal altid vare monteret under transport og opbevaring af maskinen.
• Fastgør maskinen under transport for at undgå tab af brændstof, materielle skader og personskader.
• For at undgå utilisitet start af motoren skal tændhaeten altid fjernes, nar maskinen ikke skal bruges i længere tid, nar den ikke er under opsyn, og nar den skal afterses.

ADVARSEL! Vær forsigtig ved handtering af brandstof. Tænk på brand-, eksplosions- og indandingsrisikoen.

Drivmiddel

BEMÄRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsole. For at sikre et korrekt blandingsforhold er det vigtigt at male den oliemængde, der skal blandes, helt nogjagtigt. Ved blanding af sma brændstofmængder

pavirker selv sma fejl i oliemaengden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brandstofslanger er meget brandfarlige og kan give alvorlige skader ved indanding og hudekponering. Vær derfor forsigtig ved handtering af brandstof, og sorg for god luftventilation ved brandstofhandtering.

Benzin

BEMERK! Brug altid kvalitetsbenzin med et oktantal pa mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren.

Hvor det er muligt at fã miljøtilpasset benzin, sakaldt alkylatbenzin, skal davon anvendes.

Etanolblandet brændstof E10 kan benytttes (maks. 10% etanolblanding). Brug af etanolblandinger med hjere etanolindhold end E10 vil fà motoren til at kore magert, hvilket kan fore til motorhavari.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opsta sakaldt bankning. Dette medfører ogget motortemperatur, som kan forårsage motorhavari.
• Ved arbejde med kontinuierligt hegt omdrejningstal anbefales et hjere oktantal.

Totaktsolie

• For at opnă det bedste resultat og en optimal Funktion skal Universal, Universal powered by McCULLOCH totaktsolie, som er specielt udviklet til vores luftafkølede totaksmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkolede udenbordsmotorer, sakaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet aller en for fed olie/ brændstofblanding kan forværre katalysatorens Funktion og reducere dens levetid.
• Blandingsforhold

BRÄENDSTOFHÄNDTERING

Benzin	Totaktsolie, liter	40:1
1 US gal 3.2 oz.	95 ml (cc)
5 liter 4.3 oz. 125 ml (cc)
1 Imp. Gal. 4.3 oz.	125 ml (cc)
Blandingsproc edure	40 dele benzin og 1 del totaktsolie.
1 ml = 1 cc

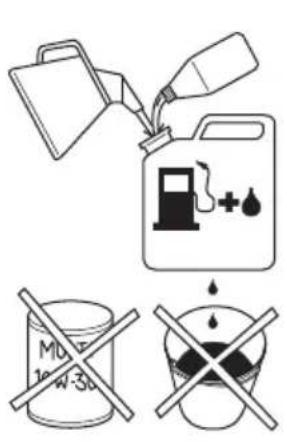

Blanding

• Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.
• Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brandstofblandingen. Hæld den resterende maengde benzin i.
• Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

• Bland ikke brændstof til mere end maks. 1 maneds behov.
• Hvis maskinen ikke bruges iLAGERE tid, skal brandstoftanken tommes og rengores.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm bade under og after brug. Dette gælder ochs ved korsel i tomgang. Vær opmærksom pa brandfaren, specielt ved handtering i narheden af brandfarlige emner og/eller gasser.

Tankning

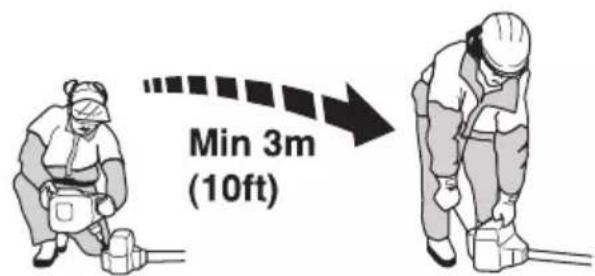

ADVARSEL! Folgende sikkerhedsforskrifter mindsker risikoen for brand:

Bland og pafyld brandstoffet udendors, hvor der icke kan forekomme gnister erler aben ild.

Ryg畸形, og anbring aldrig varme genstandene i nærheden af brandstoffet.

Tank aldrig med motoren i gang.

Stands motoren, og lad den afkole nogle minutter for tankning.

Abn tankdaekslet langsomt ved brandostofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spænd tankdakslet omhyggeligt after tankning.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

• Anvend en brændstofdunk med overlobbssikring.
  Hvis du har spildt brændstof pa den. Aftor alt det spildte brændstof, og lad benzinresterne fordampe.
• Tor rent omkring tankdakslet. Forureninger i tanken kan medfare driftsforstyrrelser.
• Sorg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes.

Kontrol før start

• Kontroller, at klingen不解 har revner i tandbunde ell er i miderhullet. Den almendigste arsag til revnedannelse er, at der er opstaet skarpe hjorner i tandbundene ved filming, eller at klingen er blevet brugt med slove taender. Kasser klingen, hvis der konstateres revner.

• Kontroller, at stotteflangen ikke har revner på grund af metaltraethed eller for hard tilspænding. Kasser stotteflangen, hvis der konstateres revner.

Sorg for, at lasemotrikken不解 mister sin lasekraft. Motriklasen skal have et lasemoment pa 1,5 Nm. Lasemotrikens tilspændingsmoment skal vare pa 35-50 Nm.

• Kontroller, at klingebeskyttelsen er intakt og fri for revner. Udskift klingebeskyttelsen, hvis den har vaaret udsat for slag eller er revnet.

• Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller trimmerbeskyttelse, hvis de har vaaret udsat for slag eller er revnet.

• Brug aldrig maskinen.uden beskyttelseller med defekt beskyttelse.
• Alle daksler skal vare monteret korrekt og vare fejlfri før start af maskinen.

Start og stop

ADVARSEL! Et komplet koblingsdæksel med styrestang skal vare monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage persorskader.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes. Placer maskinen pa et fast underlag. Sorg for, at skareudstyret ikke kan gribe fat i genstande.

Sorg for, at derPractice opholder sig uvedkommende inden for arbejdsofrodet,ellers er der risiko for alvorlige personskader. Sikkerhedsafstandener 15 meter.

Start

Kold motor

NOTE!

For at minimere belastningen på motoren under start og opvarmning skal du begrense den overskydende trimmertrad til 13 cm.

• Choker: Din enhed er designet med en choker med 3 positioner: Fuld gas, Halv gas og Kør. Stil chokeren i chokestilling.

• Klem gasregulering i positionen for fuld gas.

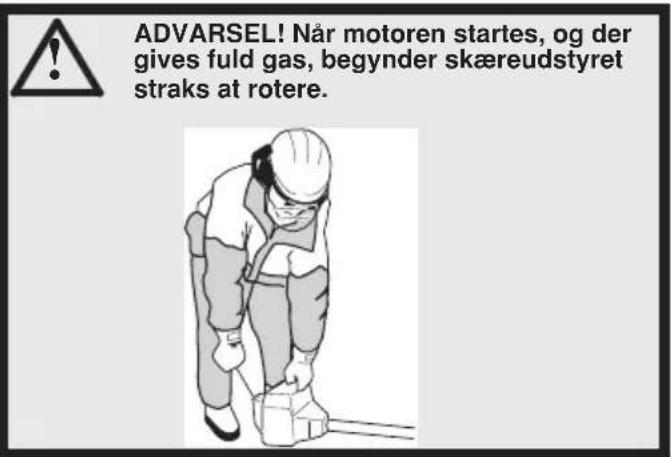

ADVARSEL! Nár motoren startes, og der gives fuld gas, begynder skæreudstyret straks at rotere.

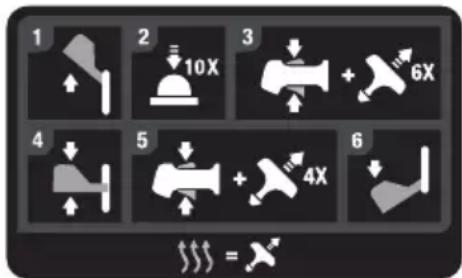

START OG STOP

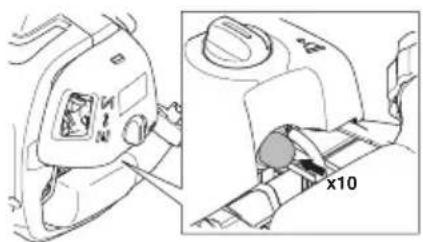

• Brændstofpumper: Tryk på brændstofpumperen 10 gange.

• Vent 10 sekunder.

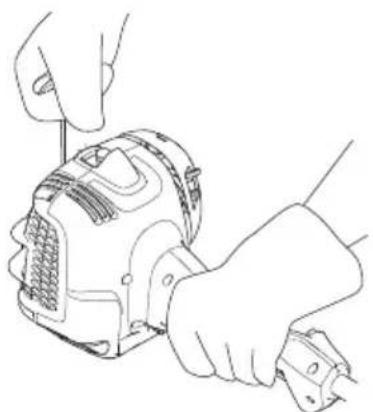

• Traek hurtigt og hardt i starthandtaget, maks. 6 gange. Vikl aldrig startsnoren rundt om handen.

BEMÄRK! Træk ikke startsnoren helt ud, og slip heller ikke starthändtaget fra udstrakt stilling. Dette kan give skader på maskinen.
- Bevæg chokerhandtaget til positionen for halv gas, sā snart motoren lyder, som om den forsøger at starte.

• Traek i startsnoren, mens gasreguleringen er i positionen for fuld gas, indtil motoren starter.

Nar motoren er startet, skal du lade chokerhandtaget blive i positionen for halv gas i 20 sekunder. Bevag derefter chokerhandtaget til positionen Kr.

Hvis motoren ikke starter, skal du bevæge chokerhandtaget til positionen for fuld gas og udføre trinnene ingen.

Træk altid startsnoren lige ud. Hvis startsnoren trækkes skrát ud, vil den gnide mod øjet. Denne friktion vil medføre, at snoren flosses og slides hurtigere. Hold altid i starthandtaget, narrøren kører ind. Lad aldrig snoren køre hurtigt ind fra udtrukket position. Dette kan medføre, at snoren sætter sig fast eller bliver flosset, og kan øgsa beskadige startaggregatet.

Varmotor

• Stil chokerhandtaget i RUN-positionen.
• Tag derefter fat i starthandtaget med hore hand, og traek i startsnoren.

Stop

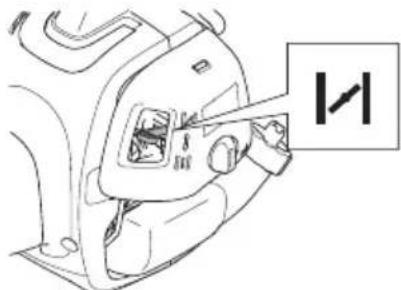

Motoren stoppes ved, at taendingen slas fra.

BEMEAERK! Stopkontakten skifter automatisk til startupposition. For at undgå utilsigtet start skal taendhaeten derfor altid tages af taendrøret ved montering, kontrol og/ller vedligeholdelse.

Generelle arbejdinstruktioner

VIGTIGT!

Dette afsnit behandler grundlaeggende sikkerhedsregler for arbejde med rydningssave og trimmere.

Nár du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du sporge en ekspert til rads. Henvend dig til din forhandler eller dit serviceværksted.

Undga al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

Inden du gär i gang, skal du forsta forskellen mellem skovrydning, graesrydning og graestrimning.

Grundlaeggende sikkerhedsregler

1 Hold oje med omgivelsene:

• For at du kan vare sikker pa, at haverken mensesker, dyr ell er andet kan pavirke din kontrol over maskinen.
  For at sikre at hverken mensesker, dyr erler andet risikerer at komme i kontakt med skareudstyret ellerese genstande, som slynges vaek af skareudstyret.
  BEMAERK! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjaelp i tilfaelde af en ulykke.
  2 Kontroller arbejdso MRadet. Fjern alle Ise genstandesom for eksempel sten, knust glas, som, stalrad, snor og lignende, som kan slynges ud ellr sno sig ind i skareudstyret.
  3 Undgå anvendelse i dārligt vejr. F.eks. i tæt tage, kraftig regn,Hard vind og kraftig kulde osv.At arbejde i dārligt vejr er trættende og kan skabe farlige situationer, f.eks.ved glat underlag,pavirkning af traets faldretning m.m.
  4 Tag selen pa, fər du pabegynder arbejdet.
  5 Sorg for, at du kan gà og stá sikkert. Kig after eventuelle forbinder ger ved en uventet retræte (rddder, sten, grene, huller, grofter osv.). Vær meget forsigtig ved arbejde i skranende terræn.

6 Hold god balance og sikkert fodfeste. Stræk dig ikke for langt. Sørg for alto at have godt fodfeste og god balance.
7 Hold altid fast om maskinen med begge hænder. Hold maskinen pa højre side af kroppen.

8 Hold alle dele af kroppen pa sikker afstand af det roterende skareudstyr.
9 Bær det korrekte toj. Undgå at bare løstsiddende toj eller smykker. Hold har, toj og handsker vaek fra bevægelige dele. Løst toj, smykker erler langt harekan blive fanget af bevægelige dele.
10 Hold skæreudstyret under taljehøjde.
11 Ved flytning skal motoren slukkes. Ved laengere flytninger somt transporter skal transportbeskyttelsen benytttes.
12 Stil aldrig maskinen ned pa jorden med motoren i drift,\ eden at du har den under opsyn.
13 Brug aldrig maskinen, hvis du er træt, hvis du har drukket alcohol, eller hvis du tager medicin, som kan pāvirke dit syn, dit overblick aller din kropskontrol.

ADVARSEL! Hverken brugeren af maskinen eller nogen,anden ma prove at fjerne det afklippede materiale,nar motoren ull skareudstyret roterer, da dette kan medfore alvorlige skader.

Stands motoren og skareudstyret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid after anvendelse kan vinkelgearet vaere varmt. Der er derfor risiko for forbrandinger ved kontakt.

ADVARSEL! Pas på udslyngede genstande. Brug altid godkendt øjenvarn. Læn dig aldrig ind over skareudstyretsbeskyttelse. Sten, skidt m.m. kan blive slynet op i øjnene og forårsage blindhed eller alvorlige skader.

Hold uvedkommen på afstand. Børn, dyr, tilskuere og medhjælpere skal befindes sig.uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogenærmer sig. Sving aldrig rundt med maskinen.uden fsigma t kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

Grundlaeggende arbejdsteknik

Lad motoren gà i tomgang after hvert arbejdsmoment. Kores motoren i længere tid ved fulde omdrejninger,.uden at motoren belastes, kan det give alvorlig motorskade.

ADVARSEL! Undertiden sætter grene erler graes sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring.

ADVARSEL! Maskiner udstyret med græsknive kan blive kastet voldsomtil siden, hvis kniven kommer i kontakt med en fast genstand. Dette kaldes kickback. Et kickback kan vare sa voldsomt, at maskinen og/eller brugeren slynges i en vilkårlig retning, og brugeren mister kontrollen over maskinen. Der kan opsta kickback, hvis maskinen sætter sig fast, standser erller binder. Risikoen for kickback er størpe pa steder, hvor der ikke er frit udsyn til det materiale, der klippes. Undgå at save i skærområdet mellem kl. 12 og 3 pa klingen. Pa grund af klingens rotationshestighed kan kast ske netop i dette kontaktområde pa klingen pa kontakttidspunktet ved kraftigere stammer.

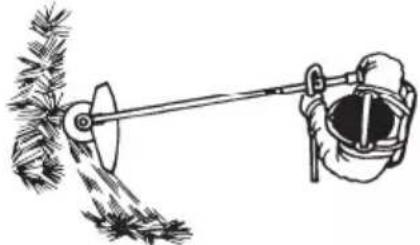

Græsrydning med græsklinge

• Græsklinger og græsknive må ikke anvendes til træagtige stilke.
• Græsklingen er beregnet til alle former for hijt aller tæt græs. Jo flere taender klingen har,desto bedre bliver skæreresultatet.
• Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsmomentet, og bevægelsen fra venstre mod hjre kaldes returnmomentet. Lad klingen arbejde i venstre side (placeret mellem klokken 8 og 12).

Hvis klingen vippes lidt mod venstre under graesrydning, samles graesset i en strobe, som gor opsamlingsarbejdet lettere, f.eks. med en rive.
- Sørg for at arbejde rytmisk. Stå stabilt med fødderne let sprende. Ryk fremad after returnmomentet, og stil dig igen stabilt.
- Lad stottekuppen hvile let mod jorden. Den bruges til at beskytte klingen mod belaegning af jord.
Nedsaat risikoen for, at materialet skal vikle sig rundt om klingen, ved at overholde falgende regler:

1 Arbejd altid med fuld gas.

2Undgdet afskarne materiale ved returnmomentet.

• Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskarne materiaile.

• Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linensende, som udforer arbejdet. Lad linen arbejde i sit egetempo. Pres aldrig linen ind i det materiale, som skal fjernes.

• Linen fjerner nemt graes og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan øgsa beskadige ømtalelig bark pa traer og buske og forvolde skade pa hegnspæle.
• Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet.

Renskrabning

• Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det pa skrå. Lad linensende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

• Linen slides hurtigere og skal fores frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og traestakit.
• Ved trimming og skrabning skal du brugeindre end fuld gas (80%) , sa linen holder laengere, og trimmerhovedet slidesindre.

Klipning

• Trimmeren er perfekt til at slå græs på steder, hvor det er svært atkommen til med en almindelig plæneklipper. Hold linen parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige redskabet.

Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengring. Hold linen parallelt med og over de overflader, der skal fejes, og ffor redskabet frem og tilbage.

• Ved klipning og fejning skal du bruge fuld gas for at fã et godt resultat.

Karburator

Justering af tomgangsomdrejningstallet

Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilteråget er monteret.

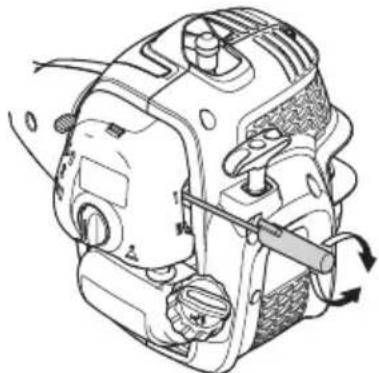

Juster omdrejningstallet for tomgang med
tomgangsskruen T, hvis der bliver behov for omjustering.
Drej først T-skruen med uret, indtil skæeudstyret
begynder at rotere. Drej derefter skruen mod uret, indtil
skæeudstyret standser. Der er opnæt et korrekt
tomgangsombrejningstal, nár motoren kører jævnt i
begge lejer. Der bør vaere en god marginal til det
omdrejningstal, hvor skæeudstyret begynder at rotere.

Anbafalet omdrejningstal i tomgang: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, SSEkereudstyret star stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, fdr den er indstillet korrekt eller repareret.

Lyddæmpper

BEMAERK! Visse lyddaempere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator.

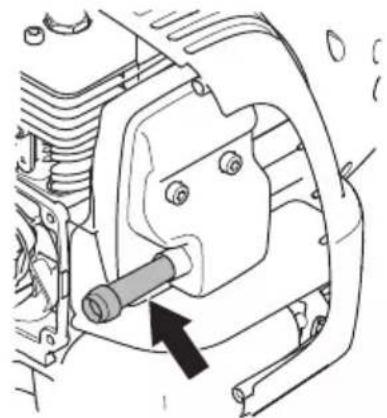

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstedningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, his udstedningsgasserne rettes mod et tør og brændbart materiale.

Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sādan lyddæmper, bør nettet rengøres mindst en gang om maneden. Dette gøres bedst med en stalborste. På lyddæmpere ut den katalysator bør gnistfangernettet rengøres og eventuelt udskiftes en gang om ugen. På katalysatorlyddæmpere skal gnistfangernettet kontrolleres og eventuelt rengøres en gang om maneden. Ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis gnistfangernettet ofte er tilstoppet, kan dette vare tegn pa, at katalysatorens Funktion er nedsat. Kontakt din forhandler for at fæ det kontrolleret. Med et tilstoppet gnistfangernet overphedes maskinen med skader pa cylinder og stempel til føge.

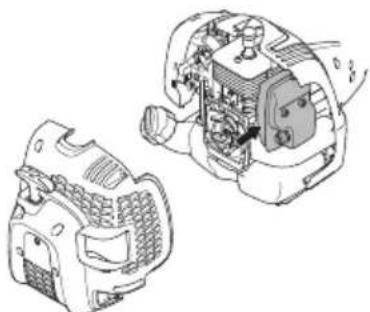

NOTE!

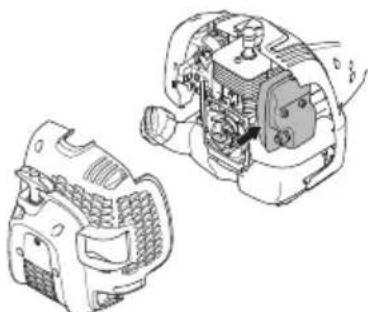

Vist med den bageste del af huset afmonteret af hensyn til overskueligheden. Det anbefales ikke at afmontere daekslet i forbindelse med vedligeholdelse af skærmen.

BEMAERK! Brug aldrig maskinen med en lyddaemper, der er i darelig stand.

ADVARSEL! Katalysatorlyddaemperen bliver meget varm bade under brug og after stop. Dette gelder ogsa ved tomgangskorsel. Berering kan give forbrandinger paHUDen.Vaer opmaarksom pa brandfaren!

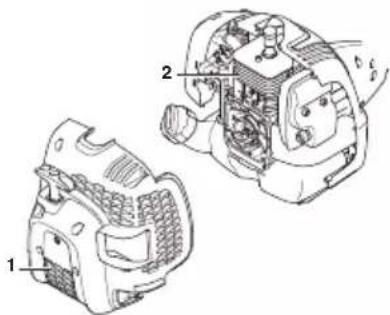

Kolesystem

For at holde en sa lav driftstemperatur som muligt er maskinen udstyret med et kolesystem.

Kolesystemet bestar af:

1 Luftindtag i startaggregat.
2 Køleribber på cylinderten.

Rens kolesystemet med en børste en gang om Året aller oftere under støvfyldte forhold. Et snavset aller tilstoppet kolesystem medforer overophedning af maskinen med skader pa cylinderten og stempltet til ffolge.

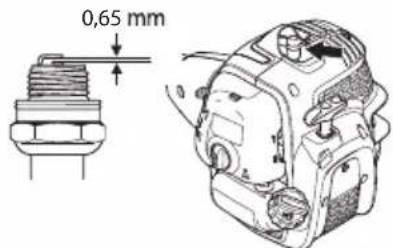

Taendrør

Taendrorets tilstand pavirkes af:

• En forkert indstillet karburator.
• En forkert olieblanding i brændstoffet (for meget aller forkert olie).
• Et snavset luftfilter.

Disse faktorer forarsager belaegninger pa taendrorets elektroder og kan forarsage driftsforstyrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere taendroret, inden der gores noget andet. Hvis taendroret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,65 mm. Taendrret bor udskiftes after ca. en maneds drift, ellh vis det er nadvendigt, endnu tidiligere.

BEMAERK! Brug altid anbefalet taendrørstype! Forkert taendrør kan ødelægge stempel/cylinder. Kontroller, at taendrøret har sakaldt radiostjdaempning.

Delbar styrestang

Drivakselenden i den nederste styrestang skal smores indvendigt med fedt hvr 30. arbejdstime. Der er risiko for, at drivakselenderne (splinstilslutningerne) pa de delbare modeller korer traegt, hvis de/DDKE smores regelmaessigt.

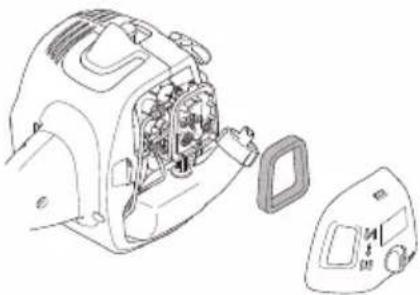

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorforstyrelser
- Startproblemer
- Darlig effekt
- Unodvendig slitage pa motorens dele.
- Unormalt hoot braendstofforbrug.

Rengør filteret after 25 timers drift erler oftere, hvis forholdene er usaedvanligt stvede.

Rengoring af luftfilter

Afmonter luftfilterdakslet, og fjern filteret. Vask det i varmt saebevand. Sorg for, at filtret er helt tort, nar det genmonteres.

Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Bruges maskinen under støvede forhold, skal luftfiltret indsmores i olie. Se anvisningerne under overskriften Indsmoring af luftfilter i olie.

Indsmoring af luftfilter i olie

Brug altid filterolie art. nr. 531 00 92-48. Filterolen indeholder oplosningsmiddel, sa den er nem at fordele jævnt i filret. Undgå derfor kontakt med huden.

Læg filteret i en plastpose, og pafyld filterolien. Tryk pa plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filtret moneres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig pa bunden.

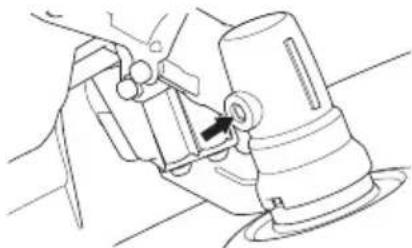

Vinkelgear

Vinkelgearet er fra fabrikken blevet fyldt med en passende maengde fert. Inden maskinen tages i brug, bor man dog kontrollere, at gearet er fyldt 3/4 op med fert. Brug HUSQVARNA specialfetd.

Smoremidletigearhusetskalnormalt blotudskiftesi forbindelsemed eventuelle reparationer.

Kontrol og justering af gaskabel

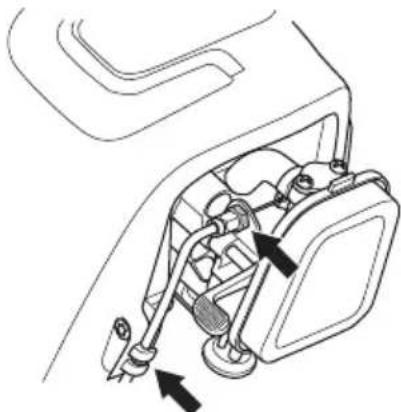

Sorg for, at gaskablet er stramt nok,.uden at der gives gas, eller skareudstyret begynder at rotere. Gaskablet ma ikke vare for l OST, sa der ilke kan gives fuld gas.

Juster møtrikken på gaskablet med møtrikken. Spænd derefter lasemøtrikken.

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbeje, der skal udfores pa maskinen. De feste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren ma kun udfore den form for vedligeholdelses- og servicearbeje, der beskrives i donne brugsanvisning. Mere omfattende arbejeutral udfores af et autoriseret servicevarksted.

Vedligeholdelse	Ugentligt eftersyn	Månedligt eftersyn	Årlig vedligeholdelse
Rengør maskinen uvdenvigt. X
Kontroller, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.	X
Kontroller, at stopkontakten fungerer. X
Kontroller, at skæredstyret ikke roterer i tomgang. X
Rens luftfilteret. Udskift om nødvendigt. X
Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, his den har været udsat for slag eller har revner.	X
Kontroller, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.	X
Kontroller, at skruer og møtrikker er spændte. X
Kontroller, at hverken motor, tank eller brændstofrør lækker brændstof.	X
Kontroller, at gaskablet er stramt nok X
Kontroller startmotoren og dens startsnor. X
Kontroller, at vibrationsisolatorerne ikke er beskadigede. X
Rengør tændrøret uvdenvigt. Afmonter det, og kontrollér elektrodeafstanden. Juster afstanden til 0,65 mm, eller udskift tændrøret. Kontroller, at tændrøret har sakaldt radiostøjdæmpning.		X
Rengør, eller udskift lyddæmpereens gnistfangernet (gælder kun lyddæmpere,uden katalysator).		X
Rengør karburatoren uvdenvigt og rummet omkring den. X
Kontroller, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.		X
Rengør maskinens kolesystem. X
Kontroller, at brændstofffilteret er rent, og at der ikke er sprækker erler andre defekter i brændstoffslangen. Udskift den om nødvendigt.			X
Kontroller alle kabler og til Slutninger. X
Kontroller kobling, koblingsfjedre og koblingsstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.			X
Udskift tændrøret. Kontroller, at tændrøret har sakaldt radiostøjdæmpning.			X

TEKNISKE DATA

Tekniske data (AT26CSMC)

B26PS

Motor

Cylindervolumen, cm^3 26,2

Cylinder diameter, mm 35,8

Slaglaengde, mm 26

Interval for tomgangshastighed, o/min. 2700-3300

Anbefalet maks. rusningshestighed, o/min. 11800

Omdrejningstal pa udgaende aksel, o/min 8700

Maks. motoreffekt iht. ISO 8893, kW/ o/min 0,75/8500

Lyddaemper med katalysator Ja

Omdrejningstalreguleret taendingsystem Ja

Tændingssystem

TaendrOR TORCH CMR7H

Elektrodeafstand, mm 0,65

Brændstof-/smøresystem

Brændstofftankvolumen, cm3/liter 550/0,55

Vægt

Vægt uden benzin, skærudstyr og beskytelse, kg 5,4

Stojemissioner

(se anm. 1)

Lydeffektniveau, malt dB(A) 109

Lydeffektniveau, garanteret L_WA dB(A) 112

Lydniveauuer

(se anm. 2)

Aekvivalent lydtryksniveau ved brugerens orer malt i henhold til EN ISO 11806 og ISO 22868, dB(A):

Udstyret med trimmerhoved (original) 96

Udstyret med grasklinge (original) 99

Vibrationsniveauuer

(se anm. 3)

Aekivalente vibrationsniveauauer (a_hv,eq) i handtag malt i henhold til EN ISO 11806 og ISO 22867, m / s^2

Udstyret med trimmerhoved (original), venstre/hjre 6,89/6,80

Udstyret med grasklinge (original), venstre/hjre 6,05/7,30

Anm.1: Emission af stoj til omgivelserne malt som lydeffekt (L_WA) i henhold til Radets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er malt med det originale skareudstyr, der giver det hojeste niveau. Forskellen mellem garanteret og malt lydeffekt er, at den garanterede lydeffekt och omfatter sprending i maleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

Anm. 2: Rapporterede data for ekvivalent lydtryksniveau for maskinen har en typisk statistisk spedning (standardafvigelse) pa 2,5 dB (A).

Anm. 3: Rapporterede data for et ekvivalent vibrationsniveau har en typisk statistisk sprendning (standardafvigelse) pa 1,5m / s^2

TEKNISKE DATA

Godkendt tilbehør Type	Beskyttelse til skæreudstyr, Art. nr.
Aksel med M10 venstregevind
Græsklinge/græskniv Græs	200-4 1' (Ø 200-4 taender) 580 30	50-01
Trimmerhoved P25 (Line	med Ø 2,4 mm) 580 30 50-01

Folgende universaltilbehør fas som ekstraudstyr til brug med de specificerede modeller.

Tilbehør Art.-nr. Anvendes til
Kultivatortilbehør 577 61 62-02 B26PS
Blæsertilbehør 577 61 62-03 B26PS
Kantskærertilbehør	577 61	62-04
Stangsavstilbehør	577 61 62-05	B26PS
Hækkeklipperudstyr	967 17 64-01 B26PS
Buskryddertilbehør	577 61 62-06 B26PS

B26PS

EF-overensstemmelseserklaering

Vi, Husqvarna AB, SE 561 82 Huskvarna, Sverige, TIf. [phone], erklærer under eget ansvar at vores produit:

Beskrivelse	Benzingræstrimmer/buskrydder
Mærke	McCulloch
Platform/model	AT26CSMC / B26PS
Identifikation	Serienumre fra 2017 og fremerefter

Harmoniserede standarder og/eller tekniske specifikationer anvendt er som folger:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 11806-1:2011, EN ISO 14982:2009

I overensstemmelse med bilag V er de erklarede vardier for lyd:

Malt stojniveau: 109 dB(A)

Garanteret stojniveau: 112 dB(A)

TÜV Rheinland N.A. har udførnt en frivillig afprøvning på vegne af Husqvarna AB med opnæelse af overensstemmelsesattest AM 50270951 iht. Rådets maskindirektiv 2006/42/EF. Attesten gælder for alle Produktionssteder og oprindelseslande, som angivet på produit. Den leverede benzingræstrimmer og/eller huskrydder stemmer overens med det eksemplar, der har gennemgæt afprøvningen.

Underskrevet pa vegne af: Husqvarna AB, Huskvarna, Sverige, 30/11-2017.

John Thompson, Produkt- og marketingchef EUAP. (Autoriseret representant for Husqvarna AB og ansvarlig for teknik dokumentation.)

MERKKIEN SELITYKSET

Tunnukset

Regelmessig renhold er nodvendig.

Visuell kontroll.

Hva er hva pa trimmeren og buskrydderen? 109

GENERELLE SIKKERHETSINSTRUKSJONER

Viktig 110

Hva er hva pa trimmeren og buskrydderen?

1 Trimmerhode
2 Pafylling av smoremiddel, vinkelgir
3 Vinkelgir
4 Vern for skjaereutstyr
5 Rigggrr
6 Riggrorkoping
7 Loophandtak
8 Gassregulator
9 Stoppbryter
10 Gassregulatorsperre
11 Tennplugghette og tennplugg
12 Starthandtak
13 Brennstofftank
14 Luftfilterdeksen
15 Brennstoffpumper

16 Chokeregulator
17 Medbringer
18 Bruksanvisining
19 Fastnokkel
20 Klinge
21 P-barriere
22 Stottefliens
23 Skive
24 Lasemutter
25 Sele
26 Oppengslokke
27 Lasepinne
28 Transportbeskyttelese
29 Hekksakssett (kun enkelte modeller)

Viktig

VIGTIG!

Maskinen er bare konstruert for gresstrimming, gressrydding og/eller skogsydding.

Bruk aldri en maskin som er modifisert sik at den ikke lenger er i samsvar med originalutforelsen.

Alle deksler, alt vern og alle handtak ma vare monter før maskinen startes. Pase at tennplugghen ton genningskabelen er uskadde for a unnga fare for elektrisk stot.

Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, ma dette rengjores regelmessig. Et tilstoppet nett forer til at motoren gär varm med alvorlig motorskade som ffolge.

Hold klingens tenner godt og korrekt filt! Følg vare anbefalinger. Se øgså instruksjonen på klingens emballasje.

Skjareutstyr

ADVARSEL! Start aldri maskinen hvis ikke komplett kopingsdeksel med riggrør er montert, ellers kan koplingen lösne og forårsake persorskader.

Gressrydding med gressklinge

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en sik lyddemper, bør nettet rengjores minst en gang i maneden. Dette gjores enklest med en stalborste. Pa lyddempere

Juster mutteren på gassvaieren med mutteren. Trekk deretter til lasemutteren.

VEDLIKEHOLD

Vedlikeholdsskjema

fullstendig overholder følgende EU-direktiver og -forskrifter:

Direktiv/regulering Beskrivelse
2006/42/EC	"angående maskiner"
2014/30/EU	"angående elektromagnetisk kompatibilitet"
2000/14/EF	"angående utslipp av støy til omgivelsene"
