BRUGSANVISNING Li58T MCCULLOCH

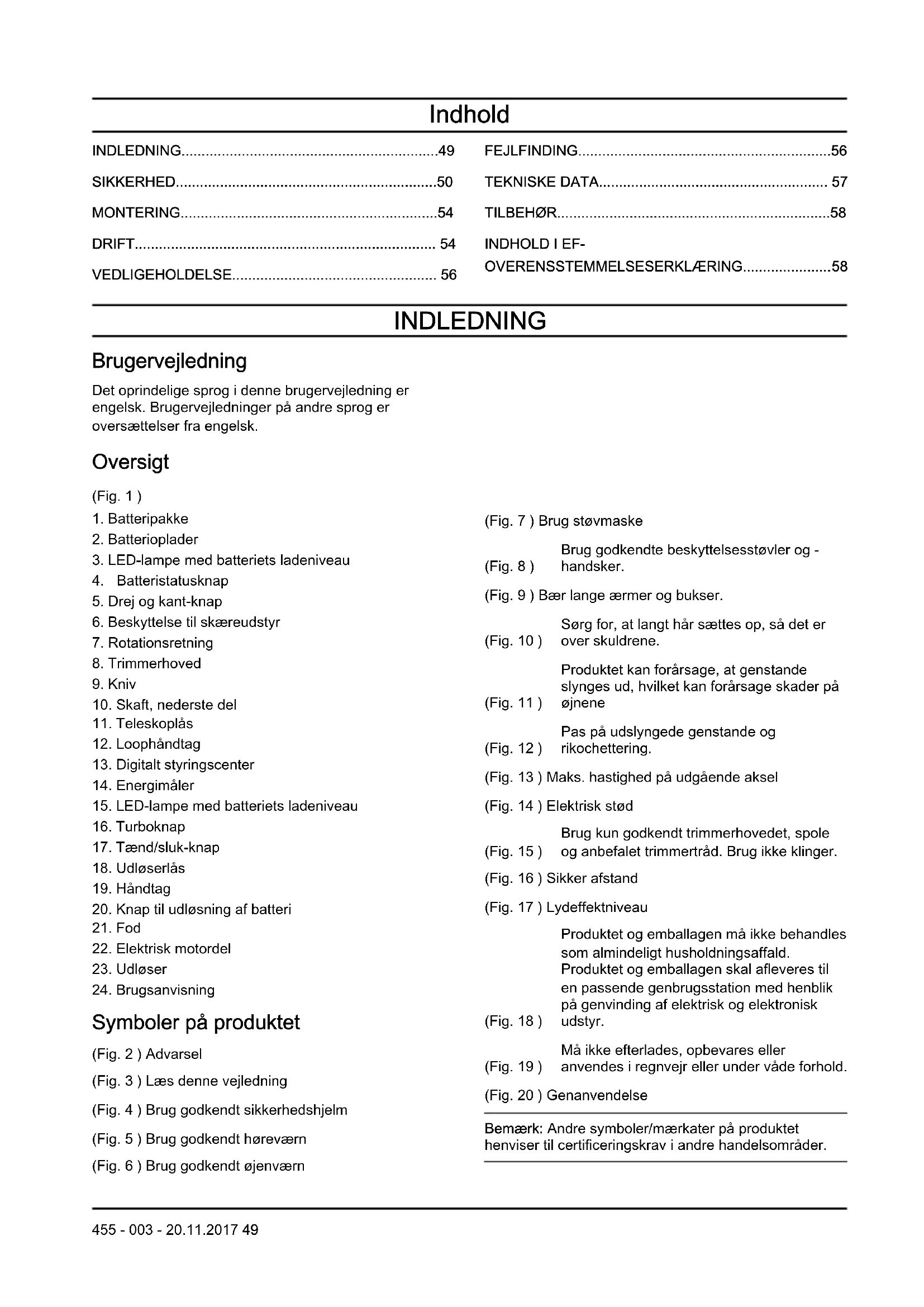

INDLEDNING Brugervejledning Det oprindelige sprog i denne brugervejledning er engelsk. Brugervejledninger på andre sprog er oversættelser fra engelsk. Oversigt (Fig. 1 )

6. Beskyttelse til skæreudstyr

15. LED-lampe med batteriets ladeniveau

20. Knap til udløsning af batteri

Symboler på produktet (Fig. 2 ) Advarsel (Fig. 3 ) Læs denne vejledning (Fig. 4 ) Brug godkendt sikkerhedshjelm (Fig. 5 ) Brug godkendt høreværn (Fig. 6 ) Brug godkendt øjenværn (Fig. 7 ) Brug støvmaske (Fig. 8 ) Brug godkendte beskyttelsesstøvler og - handsker. (Fig. 9 ) Bær lange ærmer og bukser. (Fig. 10 ) Sørg for, at langt hår sættes op, så det er over skuldrene. (Fig. 11 ) Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage skader på øjnene (Fig. 12 ) Pas på udslyngede genstande og rikochettering. (Fig. 13 ) Maks. hastighed på udgående aksel (Fig. 14 ) Elektrisk stød (Fig. 15 ) Brug kun godkendt trimmerhovedet, spole og anbefalet trimmertråd. Brug ikke klinger. (Fig. 16 ) Sikker afstand (Fig. 17 ) Lydeffektniveau (Fig. 18 ) Produktet og emballagen må ikke behandles som almindeligt husholdningsaffald. Produktet og emballagen skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr. (Fig. 19 ) Må ikke efterlades, opbevares eller anvendes i regnvejr eller under våde forhold. (Fig. 20 ) Genanvendelse Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder.

455 - 003 - 20.11.2017 49Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret

• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed. SIKKERHED Sikkerhedsdefinitioner Definitionerne nedenfor angiver alvorsgraden for hvert enkelt signalord. ADVARSEL: Skade på personer. BEMÆRK: Beskadigelse af produktet. Bemærk: Disse oplysninger gør det lettere at bruge produktet. Generelle sikkerhedsadvarsler om elektrisk værktøj ADVARSEL: Læs alle sikkerhedsadvarsler og instruktioner. Hvis man ignorerer advarsler og anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst. Opbevar alle advarsler og instruktioner til senere brug. Betegnelsen "elværktøj" i advarslerne henviser til dit værktøj, som drives af strøm fra elektricitetsnettet (med ledning) eller fra batteri (ledningsfrit). Sikkerhed i arbejdsområdet

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en invitation til ulykker.

• Betjen ikke elværktøj i områder med eksplosionsfare som f.eks. i nærheden af brændbare væsker, luftarter eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.

• Hold børn og tilskuere borte, mens elværktøjet betjenes. Distraktion kan få dig til at miste styringen. Elektrisk sikkerhed

• Stikket på elværktøjet skal passe til stikkontakten. Man må aldrig ændre på stikket. Benyt ikke adapterstik i forbindelse med jordet elværktøj. Uændrede stik og passende stikkontakter reducerer risikoen for elektrisk stød.

• Undgå kropskontakt med jordede genstande som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har forbindelse til jord.

• Udsæt ikke elværktøj for regn eller våde omgivelser. Vand, som trænger ind i et elværktøj, forøger risikoen for elektrisk stød.

• Behandl kablet forsigtigt. Benyt aldrig kablet til at bære eller trække i elværktøjet eller til at trække stikket ud. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller filtrede kabler forøger risikoen for elektrisk stød.

• Når du betjener et elværktøj udendørs, skal du benytte en forlængerledning, der egner sig til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

• Hvis det ikke kan undgås, at elværktøj benyttes i fugtige omgivelser, skal der benyttes en strømforsyning, som er beskyttet med jordfejlsafbryder. Brug af et kabel med jordfejlsafbryder nedsætter risikoen for elektrisk stød. Personlig sikkerhed

• Vær altid opmærksom, hold øje med, hvad du foretager dig, og benyt sund fornuft, når du betjener elværktøj. Benyt ikke elværktøj, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af elværktøj kan resultere i alvorlig personskade.

• Bær personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, som benyttes til de relevante formål vil nedsætte risikoen for personskade.

• Sørg for at forhindre uønsket start af værktøjet. Sørg for, at kontakten er i frakoblet position, før du tilslutter produktet til strømkilden og/eller batterienheden, samt når du tager eller bærer produktet. At bære elværktøj med fingeren på kontakten eller at sætte strøm til elværktøj med tændt kontakt er en invitation til ulykker.

• Fjern alle indstillingsnøgler eller tænger, før elværktøjet tændes. En tang eller nøgle, der efterlades på en roterende del af elværktøjet, kan forårsage personskade. 50 455 - 003 - 20.11.2017• Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. Det sikre bedre kontrol med elværktøjet i uventede situationer.

• Bær det korrekte tøj. Undgå at bære løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget af bevægelige dele.

• Hvis der forefindes udstyr til støvudsugning og - opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af støvopsamling kan nedbringe støvrelaterede farer. Brug og pleje af elværktøj

• Brug ikke magt ved brug af elværktøjet. Brug det korrekte elværktøj til din opgave. Det korrekte elværktøj udfører arbejdet bedre og mere sikkert ved den norm, som det er konstrueret til.

• Benyt ikke elværktøjet, hvis kontakten ikke kan slå til og fra. Ethvert stykke elværktøj, som ikke kan styres med kontakten, er farligt og skal repareres.

• Tag stikken ud af stikkontakten og/eller fjern batterienheden fra elværktøjet, før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Denne form for forebyggende sikkerhedsforanstaltninger nedsætter risikoen for, at elværktøjet startes ved et uheld.

• Opbevar elværktøj der ikke er i brug uden for børns rækkevidde og lad ikke personer, der ikke er bekendt med elværktøjet eller disse instruktioner, betjene elværktøjet. Elværktøj er farligt i hænderne på utrænede brugere.

• Vedligehold elværktøjet. Kontrollér, om bevægelige dele sidder korrekt, eller om de binder. Se også efter, om der er defekte dele, og kontrollér alle andre forhold, som kan påvirke driften af produktet. Hvis elværktøjet er beskadiget, skal det repareres, før det bruges igen. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

• Hold skæreprodukter skarpe og rene. Korrekt vedligeholdte skæreprodukter med skarpe klinger er mindre tilbøjelige til at binde og er lettere at styre.

• Benyt elværktøj, tilbehør, værktøjsbits osv. i overensstemmelse med disse instruktioner og tag højde for arbejdsforholdene og det arbejde, der skal udføres. Hvis man bruger det eldrevne produkt til andre formål end de tiltænkte, kan det medføre farlige situationer. Brug og pleje af batteriredskaber

• Genoplad kun med den oplader, som producenten foreskriver. En lader, der egner sig til en bestemt type batterienhed, kan medføre risiko for brand, hvis den benyttes sammen med en anden batterienhed.

• Brug kun elværktøj sammen med de batterienheder, der er beregnet specifikt til dem. Brug af andre batterienheder medfører risiko for skader og brand.

• Når batterienheden ikke anvendes, skal du holde den væk fra andre metalgenstande, såsom papir, clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan kortslutte polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.

• Under ugunstige forhold kan der sprøjte væske ud fra batteriet, undgå kontakt. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis du får væske i øjnene, skal du søge læge. Væske, der trænger ud fra batteriet, kan medføre irritation eller forbrænding. Service

• Få en kvalificeret reparatør til at foretage service på dit eldrevne produkt, og brug kun originale reservedele. Det vil sikre, at elværktøjets sikkerhed bliver bibeholdt. Sikkerhedsadvarsler vedrørende græstrimmere Undervisning

• Læs sikkerhedsanvisningerne omhyggeligt igennem. Sæt dig ind i den korrekte brug af maskinen og dens betjeningsfunktioner.

• Lad aldrig børn eller personer, der ikke er bekendt med disse anvisninger, bruge maskinen. Der kan være lokale regler for, hvor gammel brugeren skal være.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for. Klargøring

• Før brug skal du altid visuelt kontrollere maskinen for beskadigede, manglende eller forkert placerede skærme eller skjolde.

• Betjen aldrig maskinen, mens personer, især børn, eller kæledyr befinder sig i nærheden. Drift

• Brug altid øjenværn og sikkerhedssko under betjening af maskinen.

• Brug ikke maskinen i dårligt vejr, specielt hvis der er risiko for lynnedslag.

• Brug kun maskinen i dagslys eller i skarpt kunstigt lys.

• Betjen aldrig maskinen med beskadigede afskærmninger eller skjolde eller uden at afskærmninger eller skjolde på plads.

• Tænd kun motoren, når hænder og fødder er væk fra skæreværktøjet.

• Fjern altid batteriet:

• når maskinen ikke er uden opsyn,

• før en blokering fjernes,

• før kontrol, rengøring eller reparation af maskinen,

• hvis du har ramt et fremmedlegeme,

• når maskinen begynder at vibrere på en unormal måde.

455 - 003 - 20.11.2017 51• Pas på skader på fødder og hænder fra

• Tag batteriet ud, før der udføres vedligeholdelse eller rengøringsarbejde.

Brug kun producentens anbefalede reservedele og tilbehør.

• Efterse og vedligehold maskinen regelmæssigt. Få maskinen repareret af en autoriseret reparatør.

• Når den ikke er i brug, skal maskinen opbevares uden for børns rækkevidde. Generelle sikkerhedsinstruktioner

• Brug produktet korrekt. Forkert brug kan medføre personskader eller dødsfald. Brug kun produktet til de opgaver, der angives i denne vejledning. Brug ikke produktet til andre opgaver.

• Følg instruktionerne i denne vejledning. Overhold sikkerhedssymboler og sikkerhedsinstruktioner. Hvis operatøren ikke følger vejledningen og symbolerne, kan det medføre personskader, beskadigelse eller dødsfald.

• Smid ikke denne vejledning ud. Brug vejledningen til at samle, betjene og vedligeholde dit produkt. Brug vejledningen til korrekt montering af udstyr og tilbehør. Brug kun godkendt udstyr og tilbehør.

• Brug ikke et beskadiget produkt. Overhold vedligeholdelsesskemaet. Udfør kun det vedligeholdelsesarbejde, du kan finde vejledning til i denne vejledning. Et godkendt servicecenter skal udføre alt andet vedligeholdelsesarbejde.

• Denne vejledning beskriver ikke alle situationer, der kan opstå, når du bruger produktet. Vær forsigtig og brug din sunde fornuft. Du må ikke bruge produktet eller foretage vedligeholdelse på produktet, hvis du ikke er sikker på, hvad du skal gøre. Snak med en produktekspert, forhandler, serviceværksted eller godkendt servicecenter for at få mere at vide.

• Fjern batteriet før du samler produktet, sætter produktet til opbevaring eller foretager vedligeholdelse.

• Brug ikke produktet, hvis det er blevet ændret fra den oprindelige specifikation. Du må ikke ændre dele af produktet uden producentens godkendelse. Brug kun reservedele, der er godkendt af producenten. Forkert vedligeholdelse kan medføre personskader eller dødsfald.

• Dette produkt danner et elektromagnetisk felt. Det elektromagnetiske felt kan beskadige medicinske implantater. Tal med din læge og producenten af det medicinske implantat, før du betjener produktet.

• Lad ikke børn betjene produktet. Lad ikke en person uden kendskab til vejledningen betjene produktet.

• Sørg for at overvåge personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.

• Lås produktet i områder, hvor børn og ikke- autoriserede personer ikke kan få adgang.

• Produktet kan slynge genstande ud og forårsage skader. Overhold sikkerhedsinstruktionerne for at mindske risikoen for personskader eller dødsfald.

• Du må ikke gå væk fra produktet, når motoren er tændt. Stop motoren, og sørg for, at skæreudstyret ikke roterer.

• Brugeren af produktet er ansvarlig, hvis der sker et uheld.

• Sørg for, at delene ikke er beskadigede, før du bruger produktet.

• Sørg for, at du som minimum er 15 m væk fra andre personer eller dyr, før du bruger produktet. Sørg for, at personer i det tilstødende område ved, at du bruger produktet.

• Se nationale eller lokale love. Visse love kan forhindre eller mindske brugen af produktet under nogle forhold. Sikkerhedsinstruktioner for drift

• Sørg for, at produktet er helt samlet, før du bruger det.

• Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage skader på øjnene Anvend altid godkendt øjenværn, når du betjener produktet.

• Vær opmærksom på, at børn kan komme i nærheden af produktet, uden at du ved det, når du betjener produktet.

• Betjen ikke produktet, hvis der er personer i arbejdsområdet. Stop produktet, hvis en person går ind i arbejdsområdet.

• Sørg for, at du altid har kontrol over produktet.

• Brug ikke produktet, hvis du ikke kan få hjælp i tilfælde af en ulykke. Sørg altid for, at andre ved, hvornår du bruger produktet, før du begynder at arbejde.

• Drej ikke med produktet, før du sikrer dig, at ingen mennesker eller dyr er i sikkerhedsområdet.

• Fjern alle uønskede materialer fra arbejdsområdet, før du går i gang. Hvis skæreudstyret rammer en genstand, kan genstanden slynges af sted og forårsage skader. Uønsket materiale kan vikle sig rundt om skæreudstyret og forårsage skader.

• Brug ikke produktet i dårligt vejr, såsom tåge, regn, hård vind, risiko for lynnedslag eller andre vejrforhold. Farlige situationer, f.eks. glatte overflader, kan forekomme som følge af dårligt vejr.

• Sørg for, at du kan bevæge sig frit og arbejde i en stabil stilling

• Sørg for, at du ikke kan falde, når du bruger produktet. Stå ikke skråt, når du bruger produktet.

• Hold altid produktet med to hænder. Hold produktet på højre side af kroppen.

• Betjen produktet med skæreudstyret under bæltestedet.

• Stop motoren, før du flytter produktet.

• Sæt ikke produktet ned, mens motoren er tændt. 52 455 - 003 - 20.11.2017• Før du fjerner uønsket materiale fra produktet, skal du stoppe motoren og vente, indtil skæreudstyret standser. Sørg for, at skæreudstyret er stoppet, før du eller en hjælper fjerner det afskårne materiale. Personligt beskyttelsesudstyr

• Brug altid korrekt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr fjerner ikke risikoen for skader. Personligt beskyttelsesudstyr mindsker eventuelle skader, hvis der sker et uheld.

• Anvend altid godkendt øjenværn, når du betjener produktet.

Du må ikke betjene produktet med bare fødder eller åbne sko. Brug altid kraftige, skridsikre støvler.

• Brug kraftige, lange bukser.

• Hvis det er nødvendigt, skal du bruge godkendte beskyttelseshandsker.

• Brug en hjelm, hvis der er risiko for, at genstande kan falde ned på dit hoved.

• Brug altid godkendt høreværn, når du bruger produktet. Støj over længere perioder kan forårsage støjbetinget høretab.

• Sørg for, at du har en førstehjælpskasse i nærheden. Beskyttelsesanordninger på produktet

• Sørg for, at du regelmæssigt foretager vedligeholdelse af produktet.

• Levetiden for produktet øges.

• Risikoen for ulykker mindskes. Lad en godkendt forhandler eller et godkendt servicecenter regelmæssigt undersøge produktet og udføre justeringer eller reparationer.

• Brug ikke et produkt, hvis beskyttelsesudstyret er beskadiget. Hvis produktet er beskadiget, skal du kontakte et godkendt servicecenter. Beskyttelse til skæreudstyr Beskyttelsen til skæreudstyret forhindrer, at løse genstande slynges ud i retning af brugeren. Undersøg beskyttelsen til skæreudstyret for skader, og udskift den, hvis den er beskadiget. Brug kun godkendt beskyttelse til skæreudstyret. Skæreudstyr

• Foretag regelmæssig vedligeholdelse. Lad et godkendt servicecenter regelmæssigt undersøge skæreudstyret og udføre justeringer eller reparationer.

• Skæreudstyrets ydeevne øges.

• Skæreudstyrets levetid øges.

• Risikoen for ulykker mindskes.

• Brug kun godkendt beskyttelse til skæreudstyret. For yderligere oplysninger henvises til

• Brug ikke beskadiget skæreudstyr. Græstrimmerhoved

• Sørg for, at du vikler græstrimmertråden stramt og jævnt rundt om tromlen for at mindske vibrationer.

• Brug kun godkendte græstrimmerhoveder og græstrimmertråde. Se

• Brug korrekt længde græstrimmertråd. En lang græstrimmertråd bruger mere motorkraft end en kort græstrimmertråd.

• Sørg for, at kniven på beskyttelsen til skæreudstyret ikke er beskadiget.

• Læg græstrimmertråden i vand i 2 dage, før du fastgør græstrimmertråden til produktet. Dette øger græstrimmertrådens levetid. Batterisikkerhed Brug kun batteripakker fra producenten, og oplad dem altid kun i en batterioplader fra producenten. De genopladelige batteripakke anvendes udelukkende som strømforsyning til tilhørende trådløse produkter. For at undgå personskade må batteripakken ikke anvendes som strømforsyning til andre enheder.

• Undlad at adskille, åbne og destruere batteripakker.

• Opbevar ikke batteripakker i direkte sol eller ved varmekilder. Hold batteripakker væk fra åben ild.

• Undersøg regelmæssigt batteriopladeren og batteripakken for skader. Beskadigede og modificerede batteripakker kan forårsage brand eller eksplosion samt medføre risiko for personskade. Reparér og åbn aldrig beskadigede batteripakker.

• Brug ikke en batteripakke eller et produkt, som er defekt, modificeret eller beskadiget.

• Det er ikke tilladt at ændre og reparere produktet eller batteripakken. Overlad altid reparationer til den autoriserede forhandler.

• Celler og batteripakker må ikke kortsluttes. Gem ikke batteripakker i en kasse eller skuffe, hvor de kan blive kortsluttet af andre metalgenstande.

• Lad batteripakken være i den oprindelige emballage, indtil den skal bruges.

• Udsæt ikke batteripakker for mekaniske stød.

• Sørg for, at væsken ikke kommer i kontakt med hud eller øjne i tilfælde af en cellelækage. Ved berøring af væsken skal området skylles med en stor mængde vand, og opsøg derefter lægehjælp.

• Brug ikke en anden batterioplader end den, der er specificeret til betjening med batteripakken.

• Se på plus- (+) og minus- (-) mærkerne på batteripakken og produktet for at sikre korrekt betjening.

• Brug ikke en batteripakke, som ikke er beregnet til betjening sammen med produktet.

• Bland ikke batteripakker med forskellig spænding eller fra forskellige producenter i den samme anordning.

• Opbevar batteripakker utilgængeligt for børn.

• Køb altid de rigtige batteripakker til produktet.

455 - 003 - 20.11.2017 53• Hold batterierne rene og tørre.

• Aftør batteripakkens poler med en ren og tør klud, hvis de skulle blive snavsede.

• Sekundære batteripakker skal oplades før brug. Brug altid den korrekte batterioplader, og læs vejledningen for at få korrekte opladningsanvisninger.

Batteripakken må ikke efterlades i opladeren i længere tid, når den ikke er i drift.

• Gem vejledningen med henblik på senere brug.

• Brug kun batteripakken til dens nødvendige betjening.

• Tag batteripakken ud af produktet, når det ikke er i drift.

• Hold batteriet væk fra papirclips, nøgler, søm, skruer og andre små metalgenstande under drift. Dette kan udgøre en forbindelse mellem terminalerne. Kortslutning af batteripakkens poler kan medføre forbrændinger eller brand. MONTERING ADVARSEL: Læs kapitlet om sikkerhed, før du samler produktet. Sådan ændres positionen af loophåndtaget (Fig. 21 )

2. Flyt loophåndtaget til den korrekte arbejdsstilling.

4. Sørg for, at skruerne på låsen er spændt.

Sådan ændres længden af akslen Med produktets teleskopaksel kan du ændre akslen til den korrekte længde.

2. Flyt den nederste aksel for at forlænge eller forkorte

Sørg for, at skruerne på låsen er spændt. Sådan fastgør du beskyttelsen til skæreudstyret og trimmerhovedet (lige aksel)

1. Fastgør beskyttelsen til skæreudstyret (A) på akslen

med bolten (L). Sørg for at bruge den korrekte beskyttelse til skæreudstyret og det korrekte trimmerhoved. (Fig. 22 )

2. Drej trimmerhovedet (H) mod uret for at spænde

trimmerhovedet fast på gearkassen (venstregevind). (Fig. 23 ) DRIFT ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du betjener produktet. Før du starter produktet

• Uvedkommende personer og dyr skal holdes væk fra arbejdsstedet.

• Udfør dagligt vedligeholdelsesarbejde. Se Dagligt eftersyn på side 56

• Flugt ribberne på batteriet med hullerne i batterirummet. Skub batteriet ind i batterirummet, indtil du hører et klik.

• For at fjerne batteriet skal du trykke og holde nede på batteriets udløserknap og derefter trække batteriet ud. Sådan startes motoren

2. Tryk på tænd/sluk-knappen, indtil lyset tænder.

3. Hold fast i hjælpehåndtaget med venstre hånd.

4. Tryk og hold den øverste udløser nede med højre

5. Mens du holder den øverste udløser nede, skal du

klemme og holde den nederste udløser. Fortsæt med at trykke på den nederste udløser for at betjene produktet.

Klem lettere på den nederste udløser for at få en lavere hastighed.

• Klem hårdere på den nederste udløser for at få en højere hastighed.

2. Tryk på tænd/sluk-knappen, indtil lyset slukker.

Sådan skifter du strømtilstand Produktets strømtilstand kan ændres, når produktet er i brug. Der findes to strømtilstande: 54 455 - 003 - 20.11.20171. Standardtilstand - sparer energi og maksimerer driftstid. Standardtilstand kan bruges til de fleste opgaver. Bemærk: Produktet er indstillet til standardtilstand, når det startes.

2. Turbotilstand - produktet kører ved høj hastighed i

turbotilstand. Turbotilstand kører ved maksimal effekt for opgaver, der er ikke lette. For at starte turbotilstand skal du trykke på turboknappen, indtil lyset er tændt. For at stoppe turbotilstand skal du trykke på turboknappen, indtil lyset er slukket. Bemærk: Hvis udløseren er blevet frigivet under betjening, starter produktet i den sidste tilstand. Hvis produktet stopper automatisk, eller hvis brugeren trykker på tænd/sluk-knappen, bliver den sidst anvendte tilstand slettet fra hukommelsen. Produktet er igen indstillet til standardtilstand, når det startes. Energimåler Batterimåleren viser, hvor meget strøm produktet bruger under drift.

• LED-lamperne 4 og 5 viser bedste ydelse og bedste batterieffektivitet.

• Lysdiode 6 på højre side viser maksimal effekt og minimal batterieffektivitet. LED-lampe med batteriets ladeniveau Status for batteriet vises, indtil du trækker udløseren. Når du slipper udløseren, vises status for batteriet igen. Antallet af LED-lamper angiver den aktuelle batterikapacitet. LED-lys Batteristatus Alle grønne kon- trollamper tæn- der Fuldt opladet (100-76 %) Kontrollampe 1, 2 og 3 tænder Batteriet er 75-51 % opladet. Kontrollampe 1 og 2 tænder Batteriet er 50-26 % opladet. Kontrollampe 1 tænder Batteriet er 26-6 % opladet. Kontrollampe 1 blinker Batteriet er 5-0 % opladet. Bemærk: Hvis motoren stopper, og LED-lampen for strøm lyser, skal du trykke på knappen på batteriet. For mulige løsninger, se FEJLFINDING på side 56

Bemærk: Når batteripakken er helt afladet, stopper motoren øjeblikkeligt. Bemærk: Motoren stopper automatisk, hvis batteriet eller motorstyringen er for varm under tung belastning. Lad motoren og batteriet køle af. Produktet nulstilles derefter. Sådan betjener du græstrimmeren

• Rengør dækslet på trimmerhovedet, når du fastgør en ny trimmertråd for at undgå vibrationer.

• Undersøge andre dele af trimmerhovedet, og rengør det, hvis det er nødvendigt. Sådan trimmes græsset

• Skub ikke græstrimmertråden ned i græsset. Sådan klippes græsset

1. Sørg for, at græstrimmertråden er parallel med

underlaget, når du klipper. (Fig. 25 )

2. Skub ikke trimmerhovedet ned mod jorden. Jorden

og produktet kan blive beskadiget.

3. Lad ikke trimmerhovedet røre jorden konstant, da

det kan beskadige trimmerhovedet.

4. Brug fuld gas, når du flytter produktet fra side til side

for at klippe græs. Sørg for, at græstrimmertråden er parallelt med jorden. (Fig. 26 ) Sådan kantes græsset

1. Sørg for, at græstrimmertråden er lodret med

underlaget, når du kanter. Gå langsomt langs de områder, der skal klippes.

2. Skub ikke trimmerhovedet ned mod jorden. Jorden

og produktet kan blive beskadiget.

3. Lad ikke trimmerhovedet røre jorden konstant, da

det kan beskadige trimmerhovedet.

5. Sørg for, at trimmertråden udkaster det afskårne

materiale ind i det område, der lige er blevet trimmet. Sådan bruges drej og kant-knappen Men produktets drej og kant-knap kan brugeren dreje trimmerhovedet. Dette gør det nemmere at kante langs fortove og indkørsler. (Fig. 27 )

1. Tryk og hold nede på knappen, mens du drejer

BEMÆRK: Stop altid produktet, og sørg for, at trimmerhovedet ikke bevæger sig, før du skifter tilstand.

455 - 003 - 20.11.2017 55VEDLIGEHOLDELSE

ADVARSEL: Læs og forstå sikkerhedskapitlet, før du rengør, reparerer eller udfører vedligeholdelse på produktet. Dagligt eftersyn

• Fjern batteriet. Se betjeningsvejledningen til batteriet for korrekt vedligeholdelse.

• Undersøg møtrikker, skruer og bolte.

• Undersøg, om udløseren fungerer korrekt.

• Undersøg, om strømkontakten fungerer korrekt.

• Fjern uønsket materiale fra produktets yderside med en blød børste eller en tør klud. Rengør ikke med vand, rengøringsmidler eller opløsningsmidler.

• Brug en blød børste til at fjerne uønsket materiale fra ventilationshullerne.

• Undersøg produktet for manglende, beskadigede, løse eller slidte dele.

• Undersøg produktet for at sikre, at de bevægelige dele flugter og er sikre for betjening.

• Hvis produktet er beskadiget, skal du kontakte et godkendt servicecenter. Brug ikke et beskadiget produkt. Sådan udskifter du trimmertråden

FEJLFINDING Problem Mulig årsag Mulig løsning Produktet start- er ikke Strømmen er slået fra. Tænd for strømmen. Se Sådan startes motoren på side 54

Ingen elektrisk kontakt mellem produkt og batteri. Installer batteriet korrekt. Se Sådan installeres batteriet på side

Batteriet er ikke opladet. Oplad batteriet. Se betjeningsvejledningen til batteriet. Batteriet eller produktet er for varmt. Lad batteriet og produkt køle af, før du starter produktet. Batteriet eller produktet er for koldt. Lad batteriet og produktet blive varmt, inden du starter produk- tet. Motorstyringen er for varm. Lad batteriet og produktet køle af i mindst 1 time, før du starter produktet. Fejlkoder Fejlkoderne hjælper med fejlfinding på batteriet og/eller batteriopladeren, mens den oplader: (Fig. 34 ) Bemærk: Se på LED-lampen for batteriets ladeniveau med ribberne på batteriet vendt opad for at se den korrekte retning af LED-lamperne. Kontrollampeskærm Mulige fejl Mulige trin LED-lampe 1 er rød og LED- lampe 4 er grøn, batteriet oplades ikke eller fungerer ikke korrekt i produktet Intern sikring er sprun- get Tal med et godkendt servicecenter. LED-lampe 1 er rød Uregelmæssig celles- pænding Tal med et godkendt servicecenter. 56 455 - 003 - 20.11.2017Kontrollampeskærm Mulige fejl Mulige trin LED-lampe 4 er grøn Batteri er overopladet Fjern batteriet fra batteriopladeren, og installer det i pro- duktet. Betjening af produktet. Batteriopladeren kan være defekt. Tal med et godkendt servicecenter. LED-lampe 1 er rød og LED- lampe 2 er grøn, batteriet oplades ikke eller fungerer ikke korrekt i produktet Fejl på batteri Fjern batteriet fra produktet. Oplad ikke. Batteriet er be- skadiget og skal udskiftes Tal med et godkendt service- center. RØD LED-lampe tændes, LED-lampe 2 lyser grønt og blinker under opladning, eller når batteriet er i batteriopla- deren Den indvendige batteri- temperatur er for lav el- ler for høj til opladning Flyt batteriopladeren og batteriet til et sted, hvor den in- terne temperatur i batteripakken kan bringes til mellem 5 °C og 45 °C. Den røde LED-lampe blinker og LED-lampe 2 blinker grønt, når batteriet er instal- leret. Den indvendige batteri- temperatur er for lav el- ler for høj Den interne temperatur i batteriet skal være mellem -15 °C og 70 °C. Den omgivende temperatur i batteriet er for lav eller for høj.

Hvis batteriet er for koldt på grund af dets omgivelser, skal du flytte batteriet og batteriopladeren til varmere omgivelser.

• Hvis batteriet er for varmt, især efter betjening, skal du flytte batteriet og batteriopladeren væk fra de varme omgivelser. TEKNISKE DATA enhed Li 58T (BLT58VPR) Motorspecifikationer Motortype Børstefri Motorspænding V (DC) 58 Motorkraft W 750 Specifikationer for batteri og oplader Standard batteritype Li 582.6A Batteriopladetype Li 58V 2.5CGR Støj- og vibrationsoplysninger Ækvivalent vibrationsniveau (ahv, eq) fronthånd- tag. Se bemærkning 1 m/s

1,930 Ækvivalent vibrationsniveau (ahv, eq) bageste håndtag. Se bemærkning 1 m/s

1,707 Lydeffektniveau, garanteret (LWA). Se bemærkn- ing 2 dB(A) 96 Lydeffektniveau, målt. Se bemærkning 2 dB(A) 91 Lydtrykniveau ved brugerens øre. Se bemærkning

Produktmål Vægt kg (lb) 3,5 (7,5) Klippebredde cm (tommer) 38 (15) Note 1: Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1,5 m/s

Note 2: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF. Note 3: Rapporterede data for ækvivalent lydtrykniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 3 dB(A). TILBEHØR Godkendt tilbehør Type Beskyttelse til skæreudstyr Gevindaksel (M10L) Trimmerhoved Trimmertråd Ø 2,4 mm (0,095 tom- mer) 591 37 79-21

INDHOLD I EF-OVERENSSTEMMELSESERKLÆRING

Vi, Husqvarna AB, SE 561 82 Huskvarna, SVERIGE, erklærer under eget ansvar, at det repræsenterede produkt: Beskrivelse Græstrimmer Mærke McCulloch Platform / type / model Platform BLT58VPR, re- præsenterer model Li 58T Batch Serienumre fra 2017 og fremefter overholder følgende EU-direktiver og bestemmelser: Direktiv/bestemmelser Beskrivelse 2006/42/EF "angående maskiner" 2014/30/EU "angående elektromagne- tisk kompatibilitet" 2000/14/EF "vedrørende udendørs støj" 2011/65/EU "vedrørende farlige stoff- er" Harmoniserede standarder og/eller tekniske specifikationer anvendt er som følger: EN ISO 12100, EN 60335-1, EN 50636-2-91, EN 62233, EN 55014-1, EN 55014-2 I overensstemmelse med direktiv 2000/14/EF, bilag VI, er de erklærede lydværdier angivet i afsnittet om tekniske data i denne manual og i den underskrevne EF- overensstemmelseserklæring. TV Rheinland har udført en frivillig afprøvning p vegne af Husqvarna AB med opnelse af overensstemmelsesattest iht. Rdets maskindirektiv 2006/42/EF. Certifikatet, som findes i den underskrevne EF- overensstemmelseserklæring, gælder for alle produktionssteder og oprindelseslande, som angivet p produktet. Den leverede græstrimmer stemmer overens med det eksemplar, der har gennemget typegodkendelsen. 58 455 - 003 - 20.11.2017 På vegne af Husqvarna AB, SE 561 82 Huskvarna,

• før du fjerner en blokkering

reduserer skadeomfanget hvis det skjer en ulykke.

Bruk tykke langbukser.

• Ikke la batteripakken være tilkoblet laderen over lang tid når den ikke er i bruk.

Slik monterer du batteripakken på side 195

3. Hold hjelpehåndtaket med venstrehånden.

1. Kontroller at gresstrimmertråden er vertikal med

• Hvis produktet er skadet, må du kontakte et godkjent servicesenter. Ikke bruk et skadet produkt. Skifte trimmertråd

1. Lossa på spärren.

1. Lossa på spärren.
