ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Li58T MCCULLOCH

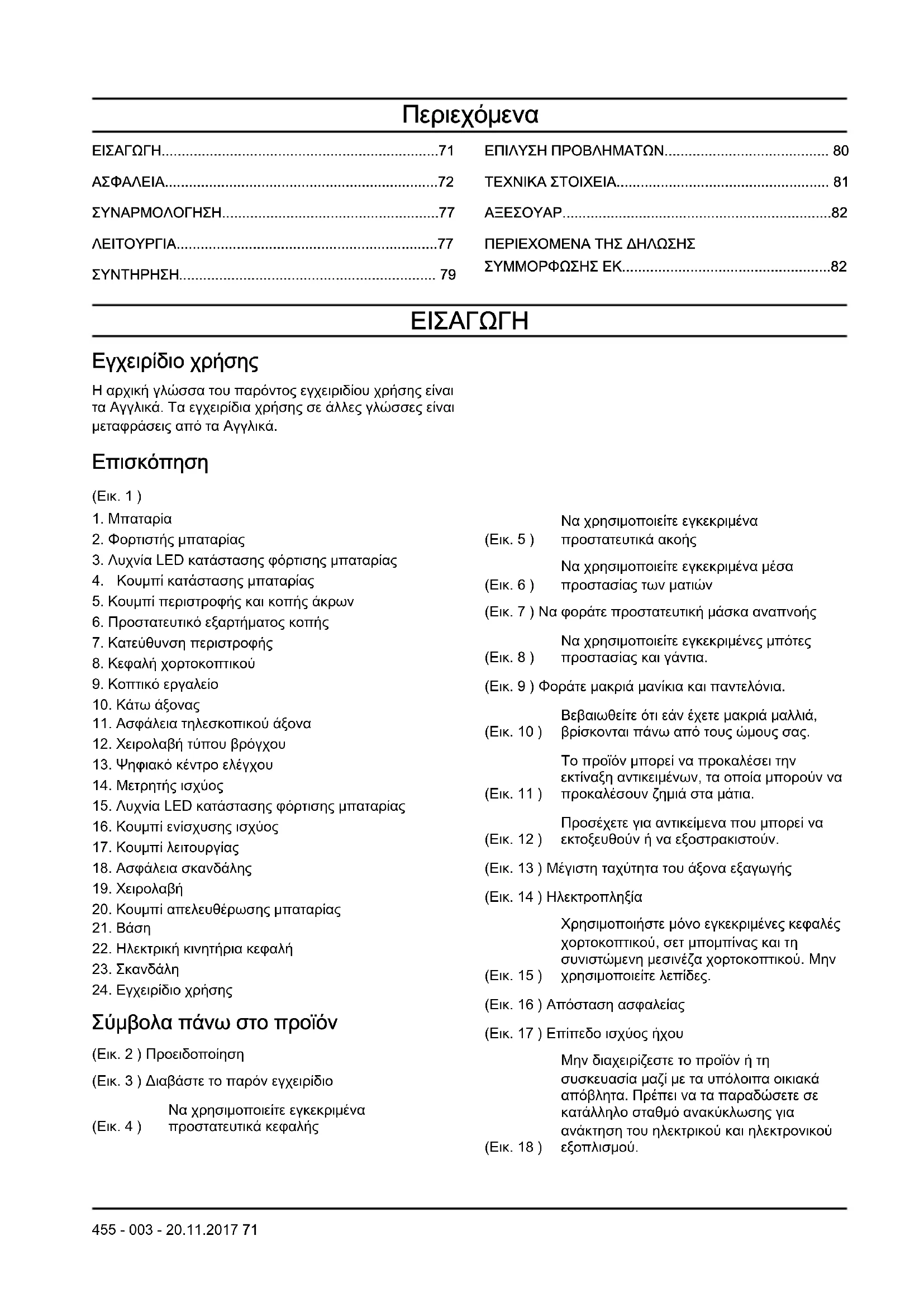

Εγχειρίδιο χρήσης Η αρχική γλώσσα του παρόντος εγχειριδίου χρήσης είναι τα Αγγλικά. Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι μεταφράσεις από τα Αγγλικά.

2. Φορτιστής μπαταρίας

3. Λυχνία LED κατάστασης φόρτισης μπαταρίας

Κουμπί κατάστασης μπαταρίας

5. Κουμπί περιστροφής και κοπής άκρων

6. Προστατευτικό εξαρτήματος κοπής

7. Κατεύθυνση περιστροφής

8. Κεφαλή χορτοκοπτικού

11. Ασφάλεια τηλεσκοπικού άξονα

12. Χειρολαβή τύπου βρόγχου

13. Ψηφιακό κέντρο ελέγχου

15. Λυχνία LED κατάστασης φόρτισης μπαταρίας

16. Κουμπί ενίσχυσης ισχύος

17. Κουμπί λειτουργίας

18. Ασφάλεια σκανδάλης

20. Κουμπί απελευθέρωσης μπαταρίας

22. Ηλεκτρική κινητήρια κεφαλή

24. Εγχειρίδιο χρήσης

Σύμβολα πάνω στο προϊόν (Εικ. 2 ) Προειδοποίηση (Εικ. 3 ) Διαβάστε το παρόν εγχειρίδιο (Εικ. 4 ) Να χρησιμοποιείτε εγκεκριμένα προστατευτικά κεφαλής (Εικ. 5 ) Να χρησιμοποιείτε εγκεκριμένα προστατευτικά ακοής (Εικ. 6 ) Να χρησιμοποιείτε εγκεκριμένα μέσα προστασίας των ματιών (Εικ. 7 ) Να φοράτε προστατευτική μάσκα αναπνοής (Εικ. 8 ) Να χρησιμοποιείτε εγκεκριμένες μπότες προστασίας και γάντια. (Εικ. 9 ) Φοράτε μακριά μανίκια και παντελόνια. (Εικ. 10 ) Βεβαιωθείτε ότι εάν έχετε μακριά μαλλιά, βρίσκονται πάνω από τους ώμους σας. (Εικ. 11 ) Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, τα οποία μπορούν να προκαλέσουν ζημιά στα μάτια. (Εικ. 12 ) Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εξοστρακιστούν. (Εικ. 13 ) Μέγιστη ταχύτητα του άξονα εξαγωγής (Εικ. 14 ) Ηλεκτροπληξία (Εικ. 15 ) Χρησιμοποιήστε μόνο εγκεκριμένες κεφαλές χορτοκοπτικού, σετ μπομπίνας και τη συνιστώμενη μεσινέζα χορτοκοπτικού. Μην χρησιμοποιείτε λεπίδες. (Εικ. 16 ) Απόσταση ασφαλείας (Εικ. 17 ) Επίπεδο ισχύος ήχου (Εικ. 18 ) Μην διαχειρίζεστε το προϊόν ή τη συσκευασία μαζί με τα υπόλοιπα οικιακά απόβλητα. Πρέπει να τα παραδώσετε σε κατάλληλο σταθμό ανακύκλωσης για ανάκτηση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

455 - 003 - 20.11.2017 71(Εικ. 19 )

Μην αφήνετε, αποθηκεύετε ή χρησιμοποιείτε το προϊόν στη βροχή ή σε υγρές συνθήκες. (Εικ. 20 ) Ανακύκλωση Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων. ΠΡΟΣΟΧΗ: Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Γενικές προειδοποιήσεις ασφαλείας ηλεκτρικού εργαλείου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάσσετε τις προειδοποιήσεις και τις οδηγίες ώστε να ανατρέχετε αργότερα σε αυτές. Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται στο εργαλείο που τροφοδοτείται από το δίκτυο ρεύματος (με καλώδιο) ή στο εργαλείο που τροφοδοτείται από μπαταρία (χωρίς

Ασφάλεια στο χώρο εργασίας

• Διατηρείτε το χώρο εργασίας καθαρό και με καλό φωτισμό. Οι ακατάστατοι ή σκοτεινοί χώροι ενέχουν τον κίνδυνο ατυχημάτων.

• Μην χειρίζεστε ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σωματιδίων σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι ενδέχεται να προκαλέσουν την ανάφλεξη των σωματιδίων ή των

• Κατά το χειρισμό ενός ηλεκτρικού εργαλείου, δεν πρέπει να βρίσκονται κοντά παιδιά ή άλλοι παρευρισκόμενοι. Ενδέχεται να αποσπάσουν την προσοχή σας, με αποτέλεσμα να χάσετε τον έλεγχο. Ασφάλεια με το ηλεκτρικό ρεύμα

• Το βύσμα του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε ποτέ το βύσμα. Μην χρησιμοποιείτε προσαρμογείς με γειωμένα ηλεκτρικά εργαλεία. Η χρήση μη τροποποιημένων φις και συμβατών πριζών μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, εάν το σώμα σας έρθει σε επαφή με

• Μην εκθέτετε ηλεκτρικά εργαλεία σε βροχή ή σε συνθήκες υγρασίας. Σε περίπτωση εισχώρησης νερού σε ηλεκτρικό εργαλείο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην προκαλείτε φθορά στο καλώδιο. Μην χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Φυλάσσετε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρές άκρες ή κινούμενα εξαρτήματα. Εάν το καλώδιο καταστραφεί ή εμπλακεί, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο επέκτασης για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίων κατάλληλων για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Εάν δεν μπορεί να αποφευχθεί η χρήση ενός ηλεκτρικού εργαλείου σε τοποθεσίες με υγρασία, χρησιμοποιήστε ασφαλειοδιακόπτη προστασίας από διαρροές προς τη γείωση (GFCI). Η χρήση GFCI μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια

• Να είστε προσεκτικοί, να παρακολουθείτε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν 72 455 - 003 - 20.11.2017χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας, κατά το χειρισμό ηλεκτρικών εργαλείων, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Φοράτε πάντοτε προστατευτικά γυαλιά. Ο εξοπλισμός προστασίας, όπως προστατευτική μάσκα αναπνοής, αντιολισθητικά παπούτσια ασφαλείας, κράνος ή προστατευτικά ακοής σε κατάλληλες συνθήκες, μειώνει τον κίνδυνο τραυματισμών.

• Φροντίστε ώστε να μην είναι εφικτή η ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πηγή τροφοδοσίας ή/και στην μπαταρία και προτού πιάσετε ή μεταφέρετε το εργαλείο. Η μεταφορά των ηλεκτρικών εργαλείων, ενώ έχετε το χέρι σας στο διακόπτη ή η σύνδεση σε πρίζα των ηλεκτρικών εργαλείων με διακόπτη ενέχει τον κίνδυνο ατυχήματος.

• Αφαιρέστε τυχόν κλειδιά προσαρμογής ή σύσφιξης, πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί σύσφιξης ή προσαρμογής που παραμένει προσαρτημένο σε κινούμενο μέρος του ηλεκτρικού εργαλείου, μπορεί να οδηγήσει σε τραυματισμό.

• Μην υπερεκτιμάτε τις δυνατότητές σας. Να πατάτε καλά τα πόδια σας και να διατηρείτε την ισορροπία σας συνέχεια. Έτσι επιτυγχάνεται καλύτερος έλεγχος του ηλεκτρικού εργαλείου, σε τυχόν απρόβλεπτες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Φροντίστε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να βρίσκονται μακριά από τα κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά ενδέχεται να πιαστούν σε κινούμενα μέρη.

• Εάν παρέχονται διατάξεις για τη σύνδεση συστημάτων συλλογής και απομάκρυνσης σκόνης, βεβαιωθείτε ότι αυτές έχουν συνδεθεί και χρησιμοποιούνται σωστά. Χρησιμοποιείτε σύστημα συλλογής σκόνης για να μειώσετε τους κινδύνους που σχετίζονται με τη σκόνη. Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην ασκείτε μεγάλη δύναμη στο ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εφαρμογή σας. Το κατάλληλο ηλεκτρικό εργαλείο θα έχει καλύτερα αποτελέσματα για την εργασία σας και θα είναι ασφαλέστερο, στο βαθμό για τον οποίο είναι σχεδιασμένο.

• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο, εάν δεν μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με το διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί να ελεγχθεί από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Αποσυνδέστε το βύσμα από την πηγή τροφοδοσίας ή/και αφαιρέστε τη μπαταρία από το ηλεκτρικό εργαλείο, πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο ακούσιας εκκίνησης του ηλεκτρικού

• Φυλάσσετε τα ηλεκτρικά εργαλεία που βρίσκονται σε αδράνεια, μακριά από παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με αυτά ή με τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

• Φροντίζετε για τη συντήρηση των ηλεκτρικών εργαλείων. Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν εσφαλμένη ευθυγράμμιση ή κινούμενα εξαρτήματα που μαγκώνουν, σπασμένα εξαρτήματα ή άλλες καταστάσεις που ενδέχεται να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση ζημιάς, φροντίστε για την επισκευή του ηλεκτρικού εργαλείου πριν το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν συντηρούνται σωστά.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά, με αιχμηρές άκρες κοπής, είναι λιγότερο πιθανή η εμπλοκή τους και πιο εύκολος ο έλεγχός τους.

• Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα τρυπάνια σύμφωνα με τις οδηγίες αυτές, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρέπει να εκτελεστεί. Η χρήση των ηλεκτρικών εργαλείων για εφαρμογές διαφορετικές από αυτές για τις οποίες προορίζονται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Χρήση και φροντίδα εργαλείων μπαταρίας

• Να επαναφορτίζετε μόνο με το φορτιστή που ορίζεται από τον κατασκευαστή. Ένας φορτιστής κατάλληλος για έναν τύπο συστοιχίας μπαταριών μπορεί να δημιουργήσει κίνδυνο φωτίας κατά τη χρήση με άλλη συστοιχία μπαταριών.

• Χρησιμοποιήστε τα ηλεκτρικά εργαλεία μόνο με τις καθορισμένες συστοιχίες μπαταριών. Η χρήση οποιασδήποτε άλλης μπαταρίας μπορεί να προκαλέσει κίνδυνο τραυματισμού και πυρκαγιάς.

• Όταν η μπαταρία δεν χρησιμοποιείται, πρέπει να την φυλάσσετε μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, που μπορεί να προκαλέσουν ένωση των πόλων. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μεταξύ τους μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

• Σε περίπτωση ακατάλληλου χειρισμού, μπορεί να εκτιναχθεί υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε επίσης ιατρική βοήθεια. Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.

• Αναθέστε το σέρβις του ηλεκτρικού σας εργαλείου σε εξειδικευμένο τεχνικό για επισκευή με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Έτσι θα διασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

455 - 003 - 20.11.2017 73Προειδοποιήσεις ασφαλείας

• Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση του μηχανήματος.

• Μην επιτρέπετε ποτέ σε παιδιά ή άτομα που δεν έχουν εξοικειωθεί με αυτές τις οδηγίες να χρησιμοποιήσουν το μηχάνημα Οι τοπικοί κανονισμοί μπορεί να θέτουν περιορισμούς για την ηλικία του

Λάβετε υπόψη ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή επικίνδυνες καταστάσεις που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους. Προετοιμασία

• Πριν από τη χρήση, πρέπει πάντα να επιθεωρείτε το μηχάνημα για ζημιές, απώλεια ή λανθασμένη τοποθέτηση των προστατευτικών καλυμμάτων.

• Μην χρησιμοποιείτε ποτέ το μηχάνημα, εάν σε μικρή απόσταση υπάρχουν άτομα, ιδιαίτερα παιδιά, ή κατοικίδια.

• Πρέπει πάντα να φοράτε μέσα προστασίας των ματιών και ανθεκτικά παπούτσια όταν χρησιμοποιείτε το μηχάνημα.

• Μην χρησιμοποιείτε το μηχάνημα σε κακές καιρικές συνθήκες, ιδιαίτερα όταν υπάρχει κίνδυνος

• Να χρησιμοποιείτε το μηχάνημα μόνο με το φως της ημέρας ή με επαρκή τεχνητό φωτισμό.

• Μην χρησιμοποιείτε ποτέ το μηχάνημα αν τα προστατευτικά καλύμματα έχουν υποστεί ζημιά ή δεν βρίσκονται στη θέση τους.

• Να ενεργοποιείτε το μοτέρ μόνο όταν τα χέρια και τα πόδια βρίσκονται σε απόσταση από τα κοπτικά

• Πρέπει πάντα να αφαιρείτε την μπαταρία:

• όποτε το μηχάνημα παραμένει χωρίς επιτήρηση.

• Προτού διορθώσετε κάποιο μπλοκάρισμα.

• προτού ελέγξετε, καθαρίσετε ή εκτελέσετε εργασίες στο μηχάνημα,

• Μετά από πρόσκρουση σε ξένο αντικείμενο.

• Αν το προϊόν παρουσιάσει ασυνήθιστους κραδασμούς.

• Προσέχετε ώστε να μην τραυματιστείτε σε πόδια και χέρια από τα κοπτικά μέσα.

• Πρέπει πάντα να βεβαιώνεστε ότι τα ανοίγματα αερισμού δεν έχουν φράξει από υπολείμματα. Συντήρηση και αποθήκευση

• Προτού εκτελέσετε εργασίες συντήρησης ή καθαρισμού, πρέπει να αφαιρείτε την μπαταρία.

• Πρέπει να χρησιμοποιείτε μόνο ανταλλακτικά και παρελκόμενα που συνιστώνται από τον κατασκευαστή.

• Πρέπει να επιθεωρείτε και να εκτελείτε συντήρηση στο μηχάνημα τακτικά. Οποιαδήποτε επισκευή του μηχανήματος πρέπει να γίνεται μόνο από εξουσιοδοτημένο τεχνικό.

• Όταν το μηχάνημα δεν χρησιμοποιείται, πρέπει να το αποθηκεύετε μακριά από σημεία όπου μπορούν να φτάσουν παιδιά. Γενικές οδηγίες ασφαλείας

• Χρησιμοποιήστε σωστά το προϊόν. Λόγω της εσφαλμένης χρήσης μπορεί να προκληθεί τραυματισμός ή θάνατος. Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Μην χρησιμοποιείτε το προϊόν για άλλες

Τηρείτε τις οδηγίες του παρόντος εγχειριδίου. Τηρείτε τα σύμβολα ασφαλείας και τις οδηγίες ασφαλείας. Εάν ο χειριστής δεν τηρεί τις οδηγίες και τα σύμβολα, μπορεί να προκληθεί τραυματισμός, ζημιά ή θάνατος.

• Μην απορρίψετε αυτό το εγχειρίδιο. Χρησιμοποιήστε τις οδηγίες για τη συναρμολόγηση, τη χρήση και τη διατήρηση του προϊόντος σε καλή κατάσταση. Χρησιμοποιήστε τις οδηγίες για τη σωστή εγκατάσταση των εξαρτημάτων και των παρελκόμενων. Να χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα και παρελκόμενα.

• Να μην χρησιμοποιείτε προϊόντα που παρουσιάζουν ζημιά. Να τηρείτε το πρόγραμμα συντήρησης. Να εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από ένα εγκεκριμένο κέντρο σέρβις.

• Το παρόν εγχειρίδιο δεν περιλαμβάνει όλες τις καταστάσεις που μπορεί να προκύψουν κατά τη χρήση του προϊόντος. Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική. Να μην χρησιμοποιείτε το προϊόν και μην εκτελείτε συντήρηση σε αυτό, εάν δεν είστε σίγουροι για την κατάσταση. Απευθυνθείτε σε έναν ειδικό για το προϊόν, τον αντιπρόσωπό σας, τον αντιπρόσωπο σέρβις ή ένα εγκεκριμένο κέντρο σέρβις για πληροφορίες.

• Πρέπει να αφαιρείτε την μπαταρία προτού συναρμολογήσετε το προϊόν, προτού το αποθηκεύσετε ή προτού εκτελέσετε εργασίες συντήρησης σε αυτό.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Χρησιμοποιήστε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή. Λόγω της εσφαλμένης συντήρησης μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο. Το ηλεκτρομαγνητικό πεδίο μπορεί να προκαλέσει ζημιά στα ιατρικά εμφυτεύματα. Προτού χρησιμοποιήσετε το προϊόν, συμβουλευθείτε το γιατρό σας ή τον κατασκευαστή του ιατρικού εμφυτεύματος. 74 455 - 003 - 20.11.2017• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το προϊόν. Μην αφήνετε να χρησιμοποιήσουν το προϊόν άτομα που δεν έχουν διαβάσει τις οδηγίες.

• Φροντίστε να παρακολουθείτε πάντα τα άτομα με μειωμένες σωματικές ή διανοητικές ικανότητες που χρησιμοποιούν το προϊόν. Ένας υπεύθυνος ενήλικας πρέπει να είναι παρών ανά πάσα στιγμή.

• Ασφαλίστε το προϊόν σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και μη εγκεκριμένα άτομα.

Το προϊόν μπορεί να εκτινάξει αντικείμενα και να προκληθούν τραυματισμοί. Τηρείτε τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο τραυματισμού

• Μην απομακρύνεστε από το προϊόν όταν το μοτέρ είναι σε λειτουργία. Σβήστε το μοτέρ και βεβαιωθείτε ότι το παρελκόμενο κοπής δεν περιστρέφεται.

• Ο χειριστής του προϊόντος είναι υπεύθυνος σε περίπτωση ατυχήματος.

• Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά πριν χρησιμοποιήσετε το προϊόν.

• Βεβαιωθείτε ότι είστε σε απόσταση τουλάχιστον 15 m (50 ft) από άλλα άτομα ή ζώα πριν χρησιμοποιήσετε το προϊόν. Βεβαιωθείτε ότι τυχόν άτομα σε κοντινή περιοχή γνωρίζουν ότι θα χρησιμοποιήσετε το

• Ανατρέξτε στην εθνική ή τοπική νομοθεσία. Μπορεί να εμποδίσει ή να μειώσει τη λειτουργία του προϊόντος σε ορισμένες περιπτώσεις. Οδηγίες ασφαλείας για τη λειτουργία

• Βεβαιωθείτε ότι το προϊόν είναι πλήρως συναρμολογημένο πριν από τη χρήση του.

• Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, τα οποία μπορούν να προκαλέσουν ζημιά στα μάτια. Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Να είστε προσεκτικοί! Ένα παιδί μπορεί να πλησιάσει στο προϊόν εν αγνοία σας κατά τη διάρκεια της λειτουργίας.

• Μην χρησιμοποιείτε το προϊόν εάν υπάρχουν άτομα στο χώρο εργασίας. Σταματήστε τη λειτουργία του προϊόντος εάν ένα άτομο μπει στο χώρο εργασίας.

• Βεβαιωθείτε ότι έχετε πάντα τον έλεγχο του

• Μην χρησιμοποιείτε το προϊόν εάν δεν μπορείτε να λάβετε βοήθεια σε περίπτωση ατυχήματος. Πρέπει πάντα να βεβαιώνεστε ότι οι άλλοι γνωρίζουν ότι χρησιμοποιείτε το προϊόν προτού το θέσετε σε λειτουργία.

• Μην γυρίζετε με το προϊόν πριν να βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα στην περιοχή ασφαλείας.

• Απομακρύνετε όλα τα ανεπιθύμητα υλικά από την περιοχή εργασίας πριν ξεκινήσετε. Εάν το παρελκόμενο κοπής χτυπήσει κάποιο αντικείμενο, το αντικείμενο μπορεί να εκτιναχθεί και να προκληθεί τραυματισμός ή ζημιά. Γύρω από το παρελκόμενο κοπής μπορεί να τυλιχθεί ανεπιθύμητο υλικό και να προκαλέσει ζημιά.

• Μην χρησιμοποιείτε το προϊόν όταν επικρατούν κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυροί άνεμοι, όταν υπάρχει κίνδυνος κεραυνού ή άλλες δυσμενείς καταστάσεις. Μπορεί να προκύψουν επικίνδυνες συνθήκες, όπως ολισθηρές επιφάνειες, λόγω κακοκαιρίας.

• Φροντίστε να είστε σε θέση να μετακινείστε ελεύθερα και να εργάζεστε σε σταθερή θέση.

• Βεβαιωθείτε ότι δεν μπορείτε να πέσετε όταν χρησιμοποιείτε το προϊόν. Μην γέρνετε όταν χρησιμοποιείτε το προϊόν.

• Κρατάτε πάντα το προϊόν και με τα δύο σας χέρια. Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός

• Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Να σβήνετε το μοτέρ προτού μετακινήσετε το προϊόν.

• Μην ακουμπάτε στο έδαφος το προϊόν με το μοτέρ σε λειτουργία.

• Προτού απομακρύνετε ανεπιθύμητα υλικά από το προϊόν, πρέπει να σβήνετε τον κινητήρα και να περιμένετε μέχρι να σταματήσει το παρελκόμενο κοπής. Να αφήνετε το παρελκόμενο κοπής να σταματήσει προτού γίνει η απομάκρυνση του κομμένου υλικού είτε από εσάς τους ίδιους είτε από κάποιο βοηθό. Προσωπικός εξοπλισμός προστασίας

• Χρησιμοποιείτε πάντα σωστό προσωπικό εξοπλισμό προστασίας κατά τη χρήση του προϊόντος. Ο προσωπικός εξοπλισμός προστασίας δεν εξαλείφει τον κίνδυνο τραυματισμού. Ο προσωπικός εξοπλισμός προστασίας μειώνει το βαθμό τραυματισμού σε περίπτωση ατυχήματος.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Μην χρησιμοποιείτε το προϊόν με γυμνά πόδια ή με ανοικτά παπούτσια. Χρησιμοποιήστε πάντοτε αντιολισθητικές μπότες βαρέος τύπου.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Εάν είναι απαραίτητο, χρησιμοποιήστε εγκεκριμένα προστατευτικά γάντια.

• Χρησιμοποιήστε κράνος εάν υπάρχει πιθανότητα να πέσουν αντικείμενα στο κεφάλι σας.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία αυτιών κατά τη χρήση του προϊόντος. Τυχόν θόρυβος για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει θορυβογενή απώλεια ακοής.

• Βεβαιωθείτε ότι υπάρχει ένα κιτ πρώτων βοηθειών σε μικρή απόσταση. Προστατευτικές διατάξεις στο προϊόν

• Βεβαιωθείτε ότι εκτελείτε τακτικά συντήρηση στο

• Αυξάνεται η διάρκεια ζωής του προϊόντος.

• Μειώνεται ο κίνδυνος ατυχημάτων.

455 - 003 - 20.11.2017 75Ένας εγκεκριμένος αντιπρόσωπος ή ένα εγκεκριμένο

κέντρο σέρβις πρέπει να εξετάζει τακτικά το προϊόν για την εκτέλεση ρυθμίσεων ή επισκευών.

• Μην χρησιμοποιείτε προϊόντα με κατεστραμμένο εξοπλισμό προστασίας. Εάν το προϊόν έχει υποστεί ζημιά, απευθυνθείτε σε ένα εγκεκριμένο κέντρο

Προστατευτικό εξαρτήματος κοπής Το προστατευτικό παρελκομένου κοπής εμποδίζει την εκτίναξη σκόρπιων αντικειμένων προς την κατεύθυνση του χειριστή. Εξετάστε το προστατευτικό παρελκομένου κοπής για ζημιά και αντικαταστήστε το, εάν έχει υποστεί ζημιά. Χρησιμοποιήστε μόνο το εγκεκριμένο προστατευτικό για το παρελκόμενο κοπής. Παρελκόμενο κοπής

• Εκτελείτε τις τακτικές εργασίες συντήρησης. Ένα εγκεκριμένο κέντρο σέρβις πρέπει να εξετάζει τακτικά το παρελκόμενο κοπής για την εκτέλεση ρυθμίσεων ή

Αυξάνεται η απόδοση του παρελκομένου κοπής.

• Αυξάνεται η διάρκεια ζωής του παρελκομένου

• Μειώνεται ο κίνδυνος ατυχημάτων.

• Χρησιμοποιήστε μόνο εγκεκριμένο προστατευτικό παρελκομένου κοπής. Για περισσότερες πληροφορίες, βλ.

• Μην χρησιμοποιείτε παρελκόμενα κοπής που παρουσιάζουν ζημιά. Κεφαλή χορτοκοπτικού

• Βεβαιωθείτε ότι τυλίγετε τη μεσινέζα χορτοκοπτικού σφιχτά και ομοιόμορφα γύρω από την καμπάνα, για να μειώσετε τους κραδασμούς.

• Χρησιμοποιήστε μόνο εγκεκριμένες κεφαλές χορτοκοπτικού και μεσινέζες χορτοκοπτικού. Ανατρέξτε στην ενότητα

• Χρησιμοποιήστε το σωστό μήκος μεσινέζας χορτοκοπτικού. Η μεσινέζα χορτοκοπτικού για ψηλό γρασίδι χρησιμοποιεί περισσότερη ισχύ του μοτέρ απ' ό,τι η μεσινέζα χορτοκοπτικού για κοντό γρασίδι.

• Βεβαιωθείτε ότι το κοπτικό εργαλείο στο προστατευτικό παρελκομένου κοπής δεν έχει υποστεί ζημιά.

• Εμποτίστε τη μεσινέζα χορτοκοπτικού σε νερό για 2 ημέρες πριν την προσαρτήσετε στο προϊόν. Αυτό αυξάνει τη διάρκεια ζωής της μεσινέζας χορτοκοπτικού. Ασφάλεια μπαταρίας Πρέπει να χρησιμοποιείτε μόνο μπαταρίες που παράγονται από τον κατασκευαστή και να τις φορτίζετε μόνο σε φορτιστές που παράγονται από τον κατασκευαστή. Οι επαναφορτιζόμενες μπαταρίες χρησιμοποιούνται ως πηγή ηλεκτρικής ισχύος μόνο στα σχετικά ασύρματα προϊόντα. Για την αποφυγή τραυματισμών, η μπαταρία δεν πρέπει να χρησιμοποιείται ως πηγή τροφοδοσίας άλλων συσκευών.

• Μην αποσυναρμολογείτε, ανοίγετε ή καταστρέφετε την μπαταρία.

• Μην εκθέτετε τις μπαταρίες στο άμεσο ηλιακό φως ή κοντά σε πηγές θερμότητας. Να διατηρείτε τις μπαταρίες μακριά από τη φωτιά.

Πρέπει να ελέγχετε τακτικά τον φορτιστή και την μπαταρία για ζημιές. Τυχόν κατεστραμμένες μπαταρίες ή μπαταρίες που έχουν υποστεί μετατροπές μπορεί να προκαλέσουν πυρκαγιά, έκρηξη ή κίνδυνο τραυματισμού. Μην επιχειρήσετε να επισκευάσετε ή να ανοίξετε τυχόν κατεστραμμένες

• Μην χρησιμοποιείτε μπαταρίες ή προϊόντα που είναι ελαττωματικά, έχουν υποστεί μετατροπές ή έχουν υποστεί βλάβη.

• Μην τροποποιείτε ή επισκευάζετε τα προϊόντα ή την μπαταρία. Οι επισκευές πρέπει να πραγματοποιούνται μόνο από εγκεκριμένο αντιπρόσωπο.

• Μην βραχυκυκλώνετε τις κυψέλες ή τις μπαταρίες. Μην αποθηκεύετε τις μπαταρίες σε κουτιά ή συρτάρια όπου μπορεί να βραχυκυκλωθούν από άλλα μεταλλικά αντικείμενα.

• Μην αφαιρέσετε την μπαταρία από την αρχική της συσκευασία μέχρι να χρειαστεί να τη χρησιμοποιήσετε.

• Μην προκαλείτε μηχανικές δονήσεις στις μπαταρίες.

• Αν σημειωθεί διαρροή σε μια μπαταρία, φροντίστε να μην έρθει σε επαφή το υγρό με το δέρμα ή τα μάτια σας. Αν έρθετε σε επαφή με το υγρό, καθαρίστε την περιοχή με μεγάλη ποσότητα νερού και ζητήστε ιατρική βοήθεια.

• Μην χρησιμοποιείτε άλλο φορτιστή μπαταρίας εκτός από αυτόν που ορίζεται για τη συγκεκριμένη

• Ελέγξτε τα σύμβολα συν (+) και πλην (-) στην μπαταρία και στο προϊόν για να εξασφαλίσετε τη σωστή λειτουργία.

• Μην χρησιμοποιείτε μπαταρίες που δεν έχουν κατασκευαστεί για λειτουργία με αυτό το προϊόν.

• Μην συνδυάζετε στη συσκευή μπαταρίες με διαφορετική τάση ή από διαφορετικούς κατασκευαστές.

• Να διατηρείτε τις μπαταρίες μακριά από τα παιδιά.

• Να αγοράζετε πάντα τις κατάλληλες μπαταρίες για το κάθε προϊόν.

• Να διατηρείτε τις μπαταρίες καθαρές και στεγνές.

• Αν οι ακροδέκτες των μπαταριών λερωθούν, σκουπίστε τους με ένα καθαρό και στεγνό πανί.

• Οι εφεδρικές μπαταρίες πρέπει να φορτίζονται πριν τη χρήση. Πρέπει να χρησιμοποιείτε πάντα τον σωστό φορτιστή και να ανατρέχετε στο εγχειρίδιο για τις οδηγίες σωστής φόρτισης. 76 455 - 003 - 20.11.2017• Μην αφήνετε τις μπαταρίες σε παρατεταμένη φόρτιση όταν δεν χρησιμοποιούνται.

• Φυλάξτε το εγχειρίδιο χρήσης για μελλοντική

• Να χρησιμοποιείτε την μπαταρία μόνο για την απαραίτητη εργασία.

Να αφαιρείτε την μπαταρία από το προϊόν όταν δεν χρησιμοποιείται.

• Μην πλησιάζετε την μπαταρία σε συνδετήρες, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα κατά τη διάρκεια της λειτουργίας. Μπορεί να προκύψει ένωση των πόλων. Η βραχυκύκλωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε το κεφάλαιο που αφορά την ασφάλεια πριν από τη συναρμολόγηση του προϊόντος. Αλλαγή της θέσης της χειρολαβής τύπου βρόγχου (Εικ. 21 )

1. Απελευθερώστε την ασφάλεια.

2. Μετακινήστε την χειρολαβή τύπου βρόγχου στη

σωστή θέση εργασίας.

3. Κλείστε την ασφάλεια.

4. Βεβαιωθείτε ότι οι βίδες πάνω στην ασφάλεια είναι

Αλλαγή του μήκους του άξονα Ο τηλεσκοπικός άξονας του προϊόντος σάς επιτρέπει να ρυθμίσετε τον άξονα στο σωστό μήκος.

1. Απελευθερώστε την ασφάλεια.

2. Μετακινήστε τον κάτω άξονα ώστε να μακρύνει ή να

3. Κλείστε την ασφάλεια.

4. Βεβαιωθείτε ότι οι βίδες πάνω στην ασφάλεια είναι

Για να προσαρτήσετε το προστατευτικό παρελκομένου κοπής και την κεφαλή χορτοκοπτικού (ευθύγραμμος άξονας)

Στερεώστε τον προφυλακτήρα του παρελκομένου κοπής (A) στον άξονα με τις βίδες (L). Βεβαιωθείτε ότι χρησιμοποιείτε το σωστό προστατευτικό παρελκομένου κοπής και τη σωστή κεφαλή χορτοκοπτικού. (Εικ. 22 )

2. Γυρίστε την κεφαλή χορτοκοπτικού (H) προς τα

αριστερά για να σφίξετε την κεφαλή χορτοκοπτικού στο κιβώτιο ταχυτήτων (αριστερά σπειρώματα). (Εικ. 23 )

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Πριν εκκινήσετε το προϊόν

• Φροντίστε να παραμείνουν οι άλλοι άνθρωποι και τα ζώα μακριά από την περιοχή εργασίας.

• Να πραγματοποιείτε ημερήσια συντήρηση. Ανατρέξτε στην ενότητα Καθημερινή συντήρηση στη σελίδα

Τοποθέτηση της μπαταρίας

• Ευθυγραμμίστε τις νευρώσεις της μπαταρίας με τις υποδοχές στον χώρο της μπαταρίας. Σπρώξτε την μπαταρία μέσα στον χώρο της μπαταρίας μέχρι να ακούσετε ένα κλικ.

• Για να αφαιρέσετε την μπαταρία, πατήστε παρατεταμένα το κουμπί απελευθέρωσης μπαταρίας και τραβήξτε έξω την μπαταρία. Εκκίνηση του μοτέρ

1. Τοποθετήστε την μπαταρία. Ανατρέξτε στην ενότητα

Τοποθέτηση της μπαταρίας στη σελίδα 77

2. Πατήστε το κουμπί λειτουργίας μέχρι να ανάψει η

3. Πιάστε την βοηθητική λαβή με το αριστερό σας χέρι.

4. Πατήστε παρατεταμένα την επάνω σκανδάλη με το

5. Ενώ κρατάτε πατημένη την επάνω σκανδάλη, πιέστε

και κρατήστε την κάτω σκανδάλη. Συνεχίστε να πιέζετε την κάτω σκανδάλη για να λειτουργήσει το

• Πιέστε την κάτω σκανδάλη ελαφρά για χαμηλότερη ταχύτητα.

• Πιέστε την κάτω σκανδάλη πιο δυνατά για υψηλότερη ταχύτητα.

6. Χρησιμοποιήστε το προϊόν.

455 - 003 - 20.11.2017 77Για να διακόψετε τη λειτουργία του

1. Ελευθερώστε την σκανδάλη.

2. Πατήστε το κουμπί λειτουργίας μέχρι να σβήσει η

Αλλαγή τρόπου λειτουργίας Ο τρόπος λειτουργίας του προϊόντος μπορεί να αλλάξει ενώ το προϊόν είναι σε λειτουργία. Υπάρχουν 2 τρόποι λειτουργίας:

1. Κανονική λειτουργία

- Εξοικονομεί ενέργεια και μεγιστοποιεί τον χρόνο λειτουργίας. Η κανονική λειτουργία ισχύει για τις περισσότερες εργασίες. Περιεχόμενα Το προϊόν είναι ρυθμισμένο σε κανονική λειτουργία κατά την εκκίνηση.

2. Δυνατή λειτουργία - Το προϊόν λειτουργεί σε υψηλή

ταχύτητα στη δυνατή λειτουργία. Στη δυνατή λειτουργία, το προϊόν λειτουργεί στη μέγιστη ισχύ για εργασίες που δεν είναι εύκολες. Για την εκκίνηση της δυνατής λειτουργίας, πατήστε το κουμπί της δυνατής λειτουργίας μέχρι να ανάψει η λυχνία. Για τη διακοπή της δυνατής λειτουργίας, πατήστε το κουμπί της δυνατής λειτουργίας μέχρι να σβήσει η λυχνία. Περιεχόμενα Αν απελευθερωθεί η σκανδάλη κατά τη διάρκεια της λειτουργίας, το προϊόν εκκινείται στην τελευταία λειτουργία. Αν το προϊόν σταματήσει αυτόματα, ή αν ο χειριστής πιέσει το κουμπί λειτουργίας, διαγράφεται από τη μνήμη η τελευταία λειτουργία που χρησιμοποιήθηκε. Το προϊόν είναι ξανά ρυθμισμένο σε κανονική λειτουργία κατά την εκκίνηση. Μετρητής ισχύος Ο μετρητής ισχύος δείχνει πόση ισχύ χρησιμοποιεί το προϊόν κατά τη διάρκεια της λειτουργίας.

• Οι λυχνίες LED 4 και 5 δείχνουν την καλύτερη απόδοση και την καλύτερη απόδοση της μπαταρίας.

• Η λυχνία LED 6 στη δεξιά πλευρά δείχνει τη μέγιστη ισχύ και την ελάχιστη απόδοση της μπαταρίας. Λυχνία LED κατάστασης φόρτισης

Η κατάσταση της μπαταρίας εμφανίζεται μέχρι να τραβήξετε την σκανδάλη. Όταν απελευθερώνετε την σκανδάλη, εμφανίζεται ξανά η κατάσταση της μπαταρίας. Ο αριθμός των λυχνιών LED που είναι αναμμένες δείχνουν το τρέχον επίπεδο φόρτισης της μπαταρίας. Ενδεικτικές λυχνίες LED Κατάσταση μπαταρίας Ανάβουν όλες οι πράσινες λυχνίες LED Πλήρως φορτισμένη (100% - 76%) Ενδεικτικές λυχνίες LED Κατάσταση μπαταρίας

λυχνίες LED 1, 2 και 3 Η μπαταρία είναι φορτισμένη κατά 75% - 51%.

λυχνίες LED 1 και 2 Η μπαταρία είναι φορτισμένη κατά 50% - 26%. Ανάβει η λυχνία LED 1 Η μπαταρία είναι φορτισμένη κατά 25% - 6%. Αναβοσβήνει η λυχνία LED 1 Η μπαταρία είναι φορτισμένη κατά 5% - 0%. Περιεχόμενα Αν το μοτέρ σταματά και η λυχνία LED παραμένει αναμμένη, πατήστε το κουμπί πάνω στην μπαταρία. Για πιθανές λύσεις, βλ.

ΠΡΟΒΛΗΜΑΤΩΝ στη σελίδα 80

Περιεχόμενα Όταν η μπαταρία είναι πλήρως αποφορτισμένη, το μοτέρ σταματά αμέσως. Περιεχόμενα Το μοτέρ σταματά αυτόματα αν η μπαταρία ή ο ελεγκτής του μοτέρ είναι υπερβολικά ζεστά κατά τη διάρκεια βαριάς εργασίας. Αφήστε το μοτέρ και την μπαταρία να κρυώσουν. Στη συνέχεια το προϊόν επαναφέρεται. Για λειτουργία του χορτοκοπτικού

• Καθαρίστε το κάλυμμα της κεφαλής χορτοκοπτικού κατά την προσάρτηση καινούργιας μεσινέζας χορτοκοπτικού, για να αποφύγετε κραδασμούς.

• Ελέγξτε τα υπόλοιπα μέρη της κεφαλής χορτοκοπτικού και καθαρίστε τα, εάν είναι απαραίτητο. Για ξάκρισμα του γρασιδιού

Κρατήστε την κεφαλή χορτοκοπτικού ακριβώς πάνω από το έδαφος, υπό γωνία.(Εικ. 24 )

• Μην πιέζετε τη μεσινέζα χορτοκοπτικού στο γρασίδι. Για κοπή του γρασιδιού

1. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού είναι

παράλληλη προς το έδαφος κατά τη διάρκεια της κοπής. (Εικ. 25 )

2. Μην πιέζετε την κεφαλή χορτοκοπτικού στο έδαφος.

Μπορεί να προκληθεί ζημιά στο έδαφος και το

3. Μην αφήνετε την κεφαλή χορτοκοπτικού να έρχεται

συνεχώς σε επαφή με το έδαφος, καθώς μπορεί να προκληθεί ζημιά σε αυτήν.

4. Ρυθμίστε τέρμα το γκάζι όταν μετακινείτε το προϊόν

από τη μία πλευρά στην άλλη για να κόψετε το γρασίδι. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού βρίσκεται παράλληλα με το έδαφος. (Εικ. 26 ) 78 455 - 003 - 20.11.2017Κοπή άκρων χόρτου

1. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού είναι

κάθετη προς το έδαφος κατά τη διάρκεια της κοπής άκρων. Περπατήστε αργά κατά μήκος της περιοχής που πρέπει να κοπεί.

2. Μην πιέζετε την κεφαλή χορτοκοπτικού στο έδαφος.

Μπορεί να προκληθεί ζημιά στο έδαφος και το

Μην αφήνετε την κεφαλή χορτοκοπτικού να έρχεται συνεχώς σε επαφή με το έδαφος, επειδή μπορεί να προκληθεί ζημιά σε αυτήν.

4. Ρυθμίστε τέρμα το γκάζι.

5. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού εκτοξεύει

το κομμένο υλικό σε μια περιοχή που έχει κοπεί

Χρήση του κουμπιού περιστροφής και κοπής άκρων Το κουμπί περιστροφής και κοπής άκρων επιτρέπει στον χειριστή να στρέφει την κεφαλή χορτοκοπτικού. Έτσι διευκολύνεται η κοπή άκρων κατά μήκος μονοπατιών ή

1. Πατήστε παρατεταμένα το κουμπί ενώ περιστρέφετε

το περίβλημα του μοτέρ κατά 180 μοίρες.

2. Απελευθερώστε το κουμπί για να κλειδώσετε το

περίβλημα του μοτέρ σε λειτουργία κοπής άκρων ΠΡΟΣΟΧΗ: Να διακόπτετε πάντα τη λειτουργία του προϊόντος και να βεβαιώνετε ότι η κεφαλή χορτοκοπτικού δεν κινείται, πριν αλλάξετε τη λειτουργία κοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια προτού εκτελέσετε εργασίες καθαρισμού, επισκευής ή συντήρησης στο προϊόν. Καθημερινή συντήρηση

• Αφαιρέστε την μπαταρία. Ανατρέξτε στις οδηγίες λειτουργίας της μπαταρίας για τη σωστή συντήρηση.

• Ελέγξτε τα παξιμάδια, τις βίδες και τα μπουλόνια.

Ελέγξτε αν λειτουργεί σωστά η σκανδάλη.

• Ελέγξτε αν λειτουργεί σωστά το κουμπί λειτουργίας.

• Αφαιρέστε τυχόν εξωτερικό ανεπιθύμητο υλικό από το προϊόν με μια μαλακή βούρτσα ή ένα στεγνό πανί. Μην καθαρίζετε ποτέ με νερό, καθαριστικά υγρά ή

• Χρησιμοποιήστε μια μαλακή βούρτσα για να αφαιρέσετε τυχόν ανεπιθύμητο υλικό από τους αεραγωγούς.

• Ελέγξτε το προϊόν για εξαρτήματα που λείπουν, έχουν υποστεί ζημιά, έχουν χαλαρώσει ή φθαρεί.

• Εξετάστε το προϊόν για να βεβαιωθείτε ότι τα κινούμενα μέρη ευθυγραμμίζονται και μπορούν να λειτουργήσουν με ασφάλεια.

• Εάν το προϊόν έχει υποστεί ζημιά, απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις. Να μην χρησιμοποιείτε προϊόντα που παρουσιάζουν ζημιά. Για να αντικαταστήσετε τη μεσινέζα του χορτοκοπτικού

Πρόβλημα Πιθανή αιτία Πιθανή λύση Το προϊόν δεν

Το μοτέρ είναι σβηστό. Εκκινήστε το μοτέρ. Ανατρέξτε στην ενότητα Εκκίνηση του μοτέρ στη σελίδα 77

Δεν υπάρχει ηλεκτρική επαφή μεταξύ του προϊόντος και της

Τοποθετήστε την μπαταρία σωστά. Ανατρέξτε στην ενότητα Τοποθέτηση της μπαταρίας στη σελίδα 77

Η μπαταρία δεν είναι φορτισμένη. Φορτίστε την μπαταρία. Ανατρέξτε στο εγχειρίδιο χρήσης της

Η μπαταρία ή το προϊόν είναι υπερβολικά ζεστά. Αφήστε την μπαταρία και το προϊόν να κρυώσουν πριν εκκινήσετε το προϊόν. Η μπαταρία ή το προϊόν είναι υπερβολικά κρύα. Αφήστε την μπαταρία και το προϊόν να ζεσταθούν πριν εκκινήσετε το προϊόν. Ο ελεγκτής του μοτέρ είναι υπερβολικά ζεστός. Αφήστε την μπαταρία και το προϊόν να κρυώσουν για τουλάχιστον 1 ώρα πριν εκκινήσετε το προϊόν. Κωδικοί σφαλμάτων Οι κωδικοί σφαλμάτων σάς βοηθούν να αντιμετωπίζετε τυχόν προβλήματα σχετικά με την μπαταρία ή/και τον φορτιστή κατά τη διάρκεια της φόρτισης. (Εικ. 34 ) Περιεχόμενα Κοιτάξτε τη λυχνία LED κατάστασης φόρτισης μπαταρίας με τις νευρώσεις της μπαταρίας στραμμένες προς τα επάνω, για να βλέπετε τον σωστό προσανατολισμό των λυχνιών LED. Οθόνη LED Πιθανά σφάλματα Πιθανά βήματα Η λυχνία LED 1 είναι κόκκινη και η λυχνία LED 4 πράσινη, η μπαταρία δεν φορτίζει ή δεν λειτουργεί σωστά στο

Η εσωτερική ασφάλεια είναι καμένη Επικοινωνήστε με ένα εγκεκριμένο κέντρο σέρβις. Η λυχνία LED 1 είναι κόκκινη Ασταθής τάση κυψέλης Επικοινωνήστε με ένα εγκεκριμένο κέντρο σέρβις. Η λυχνία LED 4 είναι

Η μπαταρία έχει υπερφορτιστεί Αφαιρέστε την μπαταρία από τον φορτιστή και τοποθετήστε την στο προϊόν. Λειτουργήστε το προϊόν. Ο φορτιστής της μπαταρίας ενδέχεται να είναι ελαττωματικός. Επικοινωνήστε με ένα εγκεκριμένο κέντρο σέρβις. Η λυχνία LED 1 είναι κόκκινη και η λυχνία LED 2 πράσινη, η μπαταρία δεν φορτίζει ή δεν λειτουργεί σωστά στο

Αστοχία μπαταρίας Αφαιρέστε την μπαταρία από το προϊόν. Μην φορτίζετε. Η μπαταρία έχει υποστεί ζημιά και πρέπει να αντικατασταθεί. Επικοινωνήστε με ένα εγκεκριμένο κέντρο σέρβις. Ανάβει η ΚΟΚΚΙΝΗ λυχνία LED, αναβοσβήνει η πράσινη λυχνία LED 2 κατά τη φόρτιση ή όταν η μπαταρία βρίσκεται στον φορτιστή Η εσωτερική θερμοκρασία της μπαταρίας είναι υπερβολικά χαμηλή ή υπερβολικά υψηλή για

Μετακινήστε τον φορτιστή της μπαταρίας και την μπαταρία σε ένα σημείο όπου η εσωτερική θερμοκρασία της μπαταρίας μπορεί να σταθεροποιηθεί μεταξύ 5° C (41°F) και 45°C (113°F). 80 455 - 003 - 20.11.2017Οθόνη LED Πιθανά σφάλματα Πιθανά βήματα Αναβοσβήνει η ΚΟΚΚΙΝΗ λυχνία LED και η πράσινη λυχνία LED 2, όταν η μπαταρία είναι τοποθετημένη. Η εσωτερική θερμοκρασία της μπαταρίας είναι υπερβολικά χαμηλή ή υπερβολικά υψηλή Η εσωτερική θερμοκρασία της μπαταρίας πρέπει να είναι μεταξύ -15°C (5°F) και 70°C (158°F). Η θερμοκρασία περιβάλλοντος στην μπαταρία είναι υπερβολικά χαμηλή ή υπερβολικά υψηλή.

• Αν η μπαταρία είναι υπερβολικά κρύα από τη θερμοκρασία περιβάλλοντος, μετακινήστε την μπαταρία και τον φορτιστή σε ζεστό περιβάλλον.

• Αν η μπαταρία είναι υπερβολικά ζεστή, ιδιαίτερα μετά τη λειτουργία, μετακινήστε την μπαταρία και τον φορτιστή μακριά από το ζεστό περιβάλλον. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ μονάδα Li 58T (BLT58VPR) Προδιαγραφές μοτέρ Τύπος κινητήρα Χωρίς ψήκτρες Τάση μοτέρ V (DC) 58 Ισχύς μοτέρ Τετ 750 Προδιαγραφές της μπαταρίας και του φορτιστή Προεπιλεγμένος τύπος μπαταρίας Li 582.6A Τύπος φορτιστή μπαταρίας Li 58V 2.5CGR Δεδομένα θορύβου και κραδασμών Ισοδύναμη στάθμη κραδασμών (ahv, eq) εμπρός χειρολαβή. Βλ. Σημείωση 1. m/s

1,930 Ισοδύναμη στάθμη κραδασμών (ahv, eq) όπισθεν χειρολαβή. Βλ. Σημείωση 1. m/s

1,707 Επίπεδο ηχητικής ισχύος, εγγυημένο (LWA). Βλ. Σημείωση 2. dB(A) 96 Επίπεδο ηχητικής ισχύος, μετρούμενο. Βλ. Σημείωση 2. dB(A) 91 Στάθμη πίεσης ήχου στο αυτί του χειριστή. Βλ. Σημείωση 3. dB(A) 80 Διαστάσεις προϊόντος Βάρος kg (λίβρες) 3,5 (7,5) Πλάτος κοπής cm (ίντσες) 38 (15) Σημείωση 1: Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,5 m/s

Σημείωση 2: Οι εκπομπές θορύβου στο περιβάλλον ελέγχονται ως ηχητική ισχύς (LWA) σύμφωνα με την Οδηγία ΕΚ 2000/14/ ΕΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το μηχάνημα έχει μετρηθεί με το αυθεντικό παρελκόμενο κοπής, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο

- 20.11.2017 81αποτέλεσμα της μέτρησης και τις αποκλίσεις μεταξύ των διαφορετικών μηχανημάτων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ. Σημείωση 3: Τα καταγεγραμμένα στοιχεία για την αντίστοιχη στάθμη ηχητικής πίεσης για το μηχάνημα έχουν μια τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 3 dB (A).

Εγκεκριμένα αξεσουάρ Τύπος Προστατευτικό παρελκομένου κοπής Άξονας με σπείρωμα (M10L) Κεφαλή χορτοκοπτικού Μεσινέζα χορτοκοπτικού Ø 2,4 mm (0,095 ίντσες) 591 37 79-21 ΠΕΡΙΕΧΟΜΕΝΑ ΤΗΣ ΔΗΛΩΣΗΣ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ Εμείς, η Husqvarna AB, SE 561 82 Huskvarna, Σουηδία, δηλώνουμε με αποκλειστική μας ευθύνη ότι το εκπροσωπούνται προϊόν: Περιγραφή Χορτοκοπτικό Επωνυμία McCulloch Πλατφόρμα / Τύπος /

Πλατφόρμα BLT58VPR, που αντιστοιχεί στο μοντέλο Li 58T Παρτίδα Σειριακός αριθμός σειράς 2017 και εφεξής συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες της ΕΕ και τους κανονισμούς: Οδηγία/κανονισμού Περιγραφή 2006/42/ΕΚ "σχετικά με τις μηχανές" 2014/30 /ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με εξωτερικό

2011/65/ΕΕ. "σχετικά με επικίνδυνες

Εφαρμοζόμενα εναρμονισμένα πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 12100, EN 60335-1, EN 50636-2-91, EN 62233, EN 55014-1, EN 55014-2 Σύμφωνα με την οδηγία 2000/14/ΕΚ, Παράρτημα VI, οι δηλωθείσες τιμές για τον ήχο αναφέρονται στο κεφάλαιο Τεχνικά στοιχεία αυτού του εγχειριδίου και στην υπογεγραμμένη Δήλωση συμμόρφωσης ΕΚ. Η TÜV Rheinland εκτέλεσε εθελοντικά έλεγχο για λογαριασμό της Husqvarna AB και εξέδωσε πιστοποιητικό συμμόρφωσης με την Οδηγία του Συμβουλίου ΕΚ 2006/42/ΕΚ για τα μηχανήματα. Το πιστοποιητικό, όπως παρέχεται στην υπογεγραμμένη Δήλωση συμμόρφωσης ΕΚ, ισχύει για όλες τις εγκαταστάσεις παραγωγής και τις χώρες προέλευσης, όπως αναφέρονται στο προϊόν. Το παρεχόμενο χορτοκοπτικό είναι σύμφωνο με το δείγμα που υποβλήθηκε σε εξέταση. 82 455 - 003 - 20.11.2017 Εξ ονόματος της Husqvarna AB, SE 561 82 Huskvarna, Σουηδία, 4/12/2017 John Thompson, Διευθυντής προϊόντων και μάρκετινγκ Υπεύθυνος για την τεχνική τεκμηρίωσηContenido INTRODUCCIÓN..........................................................83 SEGURIDAD................................................................ 84 MONTAJE.....................................................................88 FUNCIONAMIENTO..................................................... 89 MANTENIMIENTO........................................................90 RESOLUCIÓN DE PROBLEMAS.................................
