NÁVOD K OBSLUZE Li58T MCCULLOCH

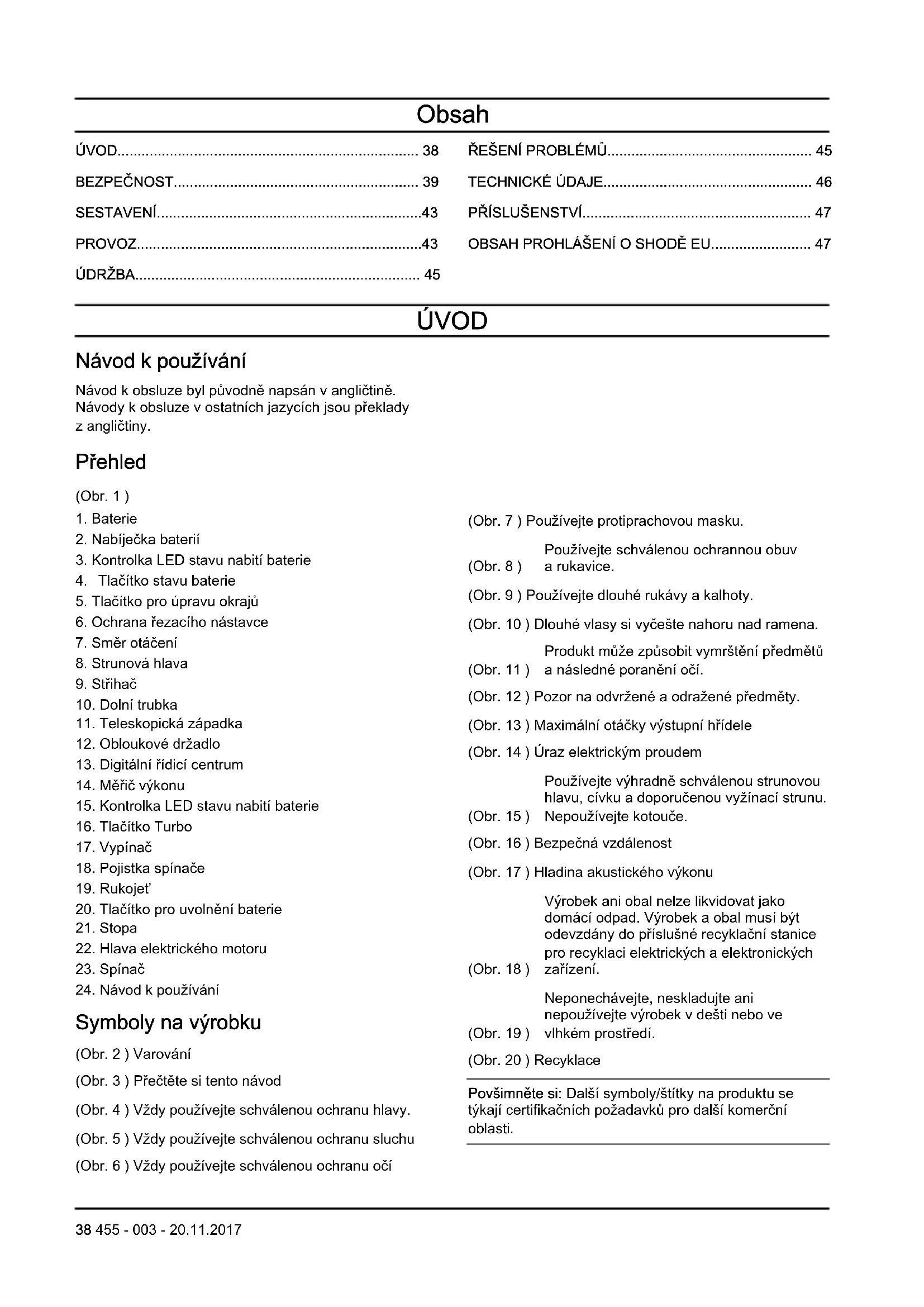

ÚVOD Návod k používání Návod k obsluze byl původně napsán v angličtině. Návody k obsluze v ostatních jazycích jsou překlady z angličtiny. Přehled (Obr. 1 )

Tlačítko stavu baterie

5. Tlačítko pro úpravu okrajů

6. Ochrana řezacího nástavce

11. Teleskopická západka

12. Obloukové držadlo

13. Digitální řídicí centrum

18. Pojistka spínače

20. Tlačítko pro uvolnění baterie

22. Hlava elektrického motoru

24. Návod k používání

Symboly na výrobku (Obr. 2 ) Varování (Obr. 3 ) Přečtěte si tento návod (Obr. 4 ) Vždy používejte schválenou ochranu hlavy. (Obr. 5 ) Vždy používejte schválenou ochranu sluchu (Obr. 6 ) Vždy používejte schválenou ochranu očí (Obr. 7 ) Používejte protiprachovou masku. (Obr. 8 ) Používejte schválenou ochrannou obuv a rukavice. (Obr. 9 ) Používejte dlouhé rukávy a kalhoty. (Obr. 10 ) Dlouhé vlasy si vyčešte nahoru nad ramena. (Obr. 11 ) Produkt může způsobit vymrštění předmětů a následné poranění očí. (Obr. 12 ) Pozor na odvržené a odražené předměty. (Obr. 13 ) Maximální otáčky výstupní hřídele (Obr. 14 ) Úraz elektrickým proudem (Obr. 15 ) Používejte výhradně schválenou strunovou hlavu, cívku a doporučenou vyžínací strunu. Nepoužívejte kotouče. (Obr. 16 ) Bezpečná vzdálenost (Obr. 17 ) Hladina akustického výkonu (Obr. 18 ) Výrobek ani obal nelze likvidovat jako domácí odpad. Výrobek a obal musí být odevzdány do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení. (Obr. 19 ) Neponechávejte, neskladujte ani nepoužívejte výrobek v dešti nebo ve vlhkém prostředí. (Obr. 20 ) Recyklace Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. 38 455 - 003 - 20.11.2017Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl produkt nesprávně opraven,

• byl produkt opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny,

má produkt příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno,

• produkt nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. BEZPEČNOST Definice týkající se bezpečnosti Níže uvedené definice uvádí úroveň vážnosti jednotlivých signálních slov. VÝSTRAHA: Zranění osob. VAROVÁNÍ: Poškození výrobku. Povšimněte si: Díky těmto informacím je používání výrobku snazší. Obecné bezpečnostní výstrahy pro elektrické nářadí VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění. Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje buď nástroj napájený ze sítě (kabelem), nebo napájený baterií (bezdrátový). Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.

• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptýlení může způsobit, že ztratíte kontrolu nad nástrojem. Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.

• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj za kabel nenoste. Za kabel netahejte a neodpojujte nástroj od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost

• Při práci s elektrickým nástrojem dávejte pozor, sledujte, co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.

455 - 003 - 20.11.2017 39• Před zapnutím el. nástroje vyjměte jakýkoli

seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.

• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích.

• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy, oděv i rukavice mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu. Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen.

• Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.

• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením el. nástroje odpojte zástrčku od napájení nebo vyndejte z nástroje baterie. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje.

• Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.

• Provádějte údržbu el. nástrojů. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.

• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.

• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace. Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ bateriového modulu může pro jiný typ bateriového modulu představovat nebezpečí vzniku požáru.

• El. nástroje používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.

• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.

• V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny. Servis

• Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje. Bezpečnostní varování pro vyžínač: Školení

• Pozorně si přečtěte pokyny. Seznamte se s ovládáním a správným používáním stroje.

• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby výrobek používaly. Věk personálu obsluhy přístroje může být omezen místními předpisy.

• Mějte na paměti, že obsluha (nebo uživatel) je odpovědná za nehody a rizika vzniklá jiným osobám nebo jejich majetku. Příprava

• Před použitím vždy vizuálně zkontrolujte stroj ohledně poškozených, chybějících nebo špatně umístěných krytů nebo štítů.

• Nikdy neprovozujte stroj, pokud jsou v blízkosti další osoby, zejména děti nebo domácí zvířata. Provoz

• Při používání stroje používejte ochranu očí a pevnou obuv.

• Stroj nepoužívejte při špatném počasí, zvlášť pokud existuje riziko blesku.

• Používejte stroj pouze za denního světla nebo při dobrém umělém osvětlení.

• Nikdy neprovozujte stroj, pokud jsou kryty nebo štíty poškozené nebo nejsou na svém místě.

• Motor spouštějte pouze s rukama a nohama z dosahu sekacích zařízení.

• Vždy vyjměte baterii:

• když je stroj ponechán bez dozoru,

• před odstraněním nečistot,

• před kontrolou, čištěním nebo prací na výrobku,

• po zasažení cizího předmětu,

• když stroj začne neobvykle vibrovat.

• Uvědomte si nebezpečí možného zranění nohou a rukou, které může způsobit sekací zařízení. 40 455 - 003 - 20.11.2017• Větrací otvory musí být za všech okolností průchozí a bez nečistot. Údržba a uložení

• Před prováděním údržby nebo čištěním vyjměte baterii.

• Používejte výhradně náhradní díly a příslušenství doporučené výrobcem.

Pravidelně kontrolujte stroj a provádějte údržbu. Stroj nechte opravit výhradně u autorizovaného opraváře.

• Pokud nepoužíváte stroj, uložte jej na místo z dosahu dětí. Obecné bezpečnostní pokyny

• Používejte výrobek správně. Nesprávné používání může mít za následek zranění nebo smrt. Výrobek používejte pouze k činnostem uvedeným v tomto návodu. K jiným činnostem výrobek nepoužívejte.

• Řiďte se pokyny v návodu. Řiďte se bezpečnostními symboly a pokyny. Pokud se obsluha nebude řídit pokyny a symboly, může dojít ke zranění, poškození nebo smrti.

• Tento návod nevyhazujte. Použijte pokyny k sestavení, k používání a udržování výrobku v dobrém stavu. Použijte pokyny k správné montáži nástavců a příslušenství. Používejte pouze schválené nástavce a příslušenství.

• Nepoužívejte poškozený výrobek. Dodržujte plán údržby. Provádějte pouze údržbu, ke které najdete pokyny v tomto návodu. Veškerou údržbu musí provádět schválené servisní středisko.

• Tento návod nemůže obsahovat všechny situace, ke kterým při používání výrobku dochází. Buďte opatrní a používejte zdravý rozum. Výrobek nepoužívejte a neprovádějte údržbu, když si nejste jistí danou situací. Poraďte se s odborníkem, prodejcem, servisním pracovníkem nebo schváleným servisním střediskem.

• Před montáží, uskladněním nebo údržbou výrobku vyjměte baterii.

• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.

• Tento výrobek vytváří elektromagnetické pole. Elektromagnetické pole může poškodit implantované lékařské přístroje. Před použitím výrobku se poraďte s lékařem a výrobcem implantovaných lékařských přístrojů.

• Zamezte používání výrobku dětmi. Zamezte používání výrobku osobami, které naznají pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Výrobek zamykejte na místě, kam nemají přístup děti a nežádoucí osoby.

• Produkt může způsobit vymrštění předmětů a následné poranění. Dodržujte bezpečnostní předpisy pro snížení rizika zranění a smrti.

• Neodcházejte od výrobku, když je spuštěný motor. Vypněte motor a přesvědčte se, že se sekací nástavec neotáčí.

• Za případnou nehodu nese zodpovědnost obsluha výrobku.

• Před použitím se přesvědčte, že nejsou poškozeny součásti.

• Před použitím výrobku zajistěte, abyste byli ve vzdálenosti minimálně 15 m (50 stop) od ostatních osob a zvířat. Zajistěte, aby osoby ve vaší blízkosti věděli, že budete výrobek používat.

• Podrobnosti naleznete v mezinárodních a místních zákonech. Za určitých podmínek mohou použití výrobku zakazovat nebo omezovat. Bezpečnostní pokyny pro provoz

• Před použitím zkontrolujte, že je výrobek zcela smontovaný.

• Produkt může způsobit vymrštění předmětů a následné poranění očí. Při práci s výrobkem vždy používejte ochranu očí.

• Dejte pozor, během práce se k vám může přiblížit dítě, aniž byste o tom věděli.

• Pokud se v pracovní oblasti vyskytují osoby, nepracujte. Když do pracovní oblasti vstoupí jiná osoba, výrobek vypněte.

• Přesvědčte se, že máte výrobek stále pod kontrolou.

• Pokud by vám v případě nehody neměl kdo pomoci, výrobek nepoužívejte. Před začátkem práce vždy uvědomte ostatní, že se chystáte používat výrobek.

• Než se s výrobkem otočíte, přesvědčte se, že se v bezpečnostní oblasti nevyskytují žádné osoby ani zvířata.

• Než výrobek spustíte, odstraňte z pracovní oblasti případné nechtěné materiály. Pokud sekací nástavec zasáhne nějaký předmět, může dojít k vymrštění předmětu a zranění nebo škodě. Nechtěný materiál se může namotat na sekací nástavec a způsobit škodu.

• Výrobek nepoužívejte za špatného počasí, například za mlhy, deště, silného větru, nebezpečí blesku nebo jiných nepříznivých podmínek. Špatné počasí může způsobit nebezpečné podmínky, například kluzký povrch.

• Přesvědčte se, že se můžete volně pohybovat a pracovat ve stabilní poloze.

• Ujistěte se, že při používání výrobku nemůžete spadnout. Při používání výrobku se nenaklánějte.

• Výrobek vždy držte oběma rukama. Výrobek držte po své pravé straně.

• Při práci s výrobkem udržujte sekací nástavec pod úrovní pasu.

• Než výrobek začnete přesouvat, zastavte motor.

• Neodkládejte výrobek, když je spuštěný motor.

455 - 003 - 20.11.2017 41• Než začnete z výrobku odstraňovat nechtěný

materiál, zastavte motor a počkejte, než se sekací nástavec zastaví. Než vy nebo asistent odstraníte nechtěný materiál, nechte sekací nástavec zastavit. Osobní ochranné prostředky

• Při práci s výrobkem vždy používejte správné osobní ochranné prostředky. Osobní ochranné prostředky neodstraňují nebezpečí zranění. Osobní ochranné prostředky snižují úroveň zranění v případě nehody.

• Při práci s výrobkem vždy používejte schválenou ochranu očí.

Nepracujte s výrobkem bosi nebo v otevřených botách. Vždy používejte odolnou obuv s protiskluzovou podrážkou.

• Používejte silné, dlouhé kalhoty.

• V případě nutnosti používejte schválené ochranné rukavice.

• Pokud hrozí nebezpečí pádu nějakého předmětu, použijte helmu.

• Při práci s výrobkem vždy používejte schválenou ochranu sluchu. Dlouhodobé působení hluku může způsobit ztrátu sluchu vyvolanou hlukem.

• Přesvědčte se, že máte v dosahu k dispozici lékárničku. Ochranná zařízení na produktu

• Zajistěte pravidelnou údržbu výrobku.

• Prodlouží se tím jeho životnost.

• Sníží se nebezpečí nehody. U schváleného prodejce nebo ve schváleném servisním středisku nechte výrobek pravidelně kontrolovat, seřídit nebo případně opravit.

• Nepoužívejte výrobek s poškozenými ochrannými prostředky. V případě poškození výrobku se obraťte na schválené servisní středisko. Ochrana řezacího nástavce Kryt sekacího nástavce brání vymrštění volných předmětů směrem k obsluze. Zkontrolujte, zda není kryt sekacího nástavce poškozený a případně ho vyměňte. Používejte pouze kryt schválený pro sekací nástavec. Sekací nástavec

• Provádějte pravidelnou údržbu. Ve schváleném servisním středisku nechte sekací nástavec pravidelně kontrolovat, seřídit nebo případně opravit.

• Zvýší se tím výkon sekacího nástavce.

• Prodlouží se tím životnost sekacího nástavce.

• Sníží se nebezpečí nehody.

• Používejte pouze schválený kryt sekacího nástavce. Další informace viz

• Nepoužívejte poškozený sekací nástavec. Hlava vyžínače

• Pro snížení vibrací namotejte vyžínací strunu na buben pevně a rovnoměrně.

• Používejte pouze schválené hlavy vyžínače a vyžínací struny. Viz

• Používejte vyžínací struny správné délky. Příliš dlouhá vyžínací struna potřebuje větší výkon motoru než krátká.

• Dbejte na to, aby nůž na krytu sekacího nástavce nebyl poškozen.

• Před nasazením na výrobek namočte vyžínací strunu na dva dny do vody. Tím se prodlouží životnost vyžínací struny. Bezpečnostní pokyny týkající se baterií Používejte výhradně baterie od výrobce a nabíjejte je pouze v nabíječce baterií od výrobce. Dobíjecí baterie jsou používány výhradně jako zdroj energie pro odpovídající akumulátorové výrobky. Aby nemohlo dojít ke zranění, nesmí být baterie používána jako zdroj napájení pro jiná zařízení.

• Nedemontovávejte, neotevírejte ani nerozbíjejte baterii.

• Nenechávejte baterie na přímém slunci a v horkém prostředí. Uchovávejte baterie v bezpečné vzdálenosti od ohně.

• Pravidelně kontrolujte nabíječku baterií a baterii ohledně poškození. Poškozené nebo upravené baterie mohou způsobit požár, výbuch a představují nebezpečí poranění. Neopravujte ani neotevírejte poškozené baterie.

• Nepoužívejte vadnou, upravenou nebo poškozenou baterii nebo výrobek.

• Neupravujte ani neopravujte výrobky ani baterii. Opravu svěřte schválenému prodejci.

• Článek ani baterii nezkratujte. Neskladujte baterie v krabici nebo zásuvce, kde mohou být zkratovány jinými kovovými předměty.

• Až do použití baterii nevyjímejte z jejího původního obalu.

• Baterie nesmí být vystaveny mechanickým nárazům.

• Pokud je baterie netěsná, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody a získejte lékařskou pomoc.

• Používejte výhradně nabíječku baterií, která je specifikována pro nabíjení baterie.

• V zájmu zajištění správného provozu zkontrolujte symboly plus (+) a mínus (-) na baterii a výrobku.

• Nepoužívejte baterii, která není určená k napájení výrobku.

• Nekombinujte v zařízení baterie s různým napětím nebo od různých výrobců.

• Uchovávejte baterie z dosahu dětí.

• Vždy zakupte správné baterie pro daný výrobek.

• Udržujte baterie čisté a suché. 42 455 - 003 - 20.11.2017• Pokud se kontakty baterie zašpiní, vyčistěte je čistým suchým hadříkem.

• Druhá baterie musí být před použitím nabitá. Vždy používejte správnou nabíječku baterií a přečtěte si návod, kde naleznete pokyny k nabíjení.

• Když baterii nepoužíváte, neponechávejte ji nabíjet.

Uschovejte návod pro budoucí použití.

• Baterii používejte pouze pro nezbytný provoz.

• Když výrobek nepoužíváte, vyjměte z něj baterii.

• Při provozu zajistěte, aby se do blízkosti baterie nedostaly kancelářské sponky, klíče, hřebíky, šrouby a další malé kovové předměty. Mohlo by dojít ke spojení kontaktů baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru. SESTAVENÍ VÝSTRAHA: Než výrobek sestavíte, přečtěte si kapitolu o bezpečnosti. Změna polohy držadla ve tvaru „D“ (Obr. 21 )

1. Uvolněte západku.

2. Posuňte držadlo ve tvaru "D“ do správné pracovní

3. Zajistěte západku.

4. Zkontrolujte, zda jsou šrouby na západce utažené.

Změna délky hřídele Teleskopický hřídel výrobku vám umožňuje měnit nastavení hřídele na správnou délku.

1. Uvolněte západku.

2. Posunem dolního hřídele můžete hřídel prodloužit

3. Zajistěte západku.

Zkontrolujte, zda jsou šrouby na západce utažené. Upevnění krytu sekacího nástavce a hlavy vyžínače (rovná hřídel)

1. Připevněte kryt sekacího nástavce (A) na hřídel

pomocí šroubů (L). Použijte správný kryt sekacího nástavce a správnou hlavu vyžínače. (Obr. 22 )

2. Otočte hlavou vyžínače (H) proti směru hodinových

ručiček a dotáhněte ji tak k převodovce (levotočivé závity). (Obr. 23 ) PROVOZ VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti. Před spuštěním výrobku

• Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

• Provádějte denní údržbu. Viz Denní údržba na strani

• Zarovnejte žebra baterie s otvory v přihrádce na baterii. Zatlačte baterii do přihrádky na baterii, dokud neuslyšíte cvaknutí.

• Chcete-li vyjmout baterie, stiskněte a podržte tlačítko pro uvolnění baterie a vyjměte baterii. Spuštění motoru

2. Stiskněte vypínač, dokud se nerozsvítí kontrolka.

3. Uchopte pomocné držadlo levou rukou.

4. Pravou rukou stiskněte a podržte horní spínač.

5. Držte horní spínač a zmáčkněte a podržte spodní

spínač. Při práci s výrobkem držte spodní spínač zmáčknutý.

• Mírným zmáčknutím spodního spínače se aktivuje nižší rychlost.

• Silnějším zmáčknutím spodního spínače se rychlost zvýší.

Použijte výrobek. Zastavení motoru

2. Stiskněte vypínač, dokud nezhasne kontrolka.

Změna režimu výkonu Režim výkonu výrobku lze měnit během jeho provozu. K dispozici jsou 2 režimy výkonu:

1. Standardní režim – Šetří energii a maximalizuje dobu

provozu. Standardní režim se používá při většině úkonů. Povšimněte si: Výrobek se po spuštění nastaví na standardní režim.

2. Režim Turbo – V režimu Turbo výrobek pracuje při

vyšší rychlosti. Režim Turbo využívá maximální výkon pro obtížnější úkony. Režim Turbo spustíte

455 - 003 - 20.11.2017 43stisknutím tlačítka režimu Turbo, dokud se nerozsvítí

kontrolka. Režim Turbo zastavíte stisknutím tlačítka režimu Turbo, dokud kontrolka nezhasne. Povšimněte si: Uvolníte-li při práci spínač, výrobek se spustí v posledním nastaveném režimu. Pokud se výrobek automaticky vypne nebo pokud obsluha stiskne vypínač, poslední použitý režim se vymaže z paměti. Výrobek se po spuštění znovu nastaví na standardní režim. Měřič výkonu Měřič výkonu ukazuje, kolik energie výrobek využívá během provozu.

• Kontrolky LED 4 a 5 ukazují nejlepší výkon a nejlepší efektivitu baterie.

• Kontrolka LED 6 na pravé straně ukazuje maximální výkon a minimální efektivitu baterie. Kontrolka LED stavu nabití baterie Stav baterie se ukazuje, dokud nezmáčknete spínač. Po uvolnění spínače se znovu zobrazí stav baterie. Počet rozsvícených kontrolek LED ukazuje aktuální úroveň nabití baterie. Kontrolky LED Stav baterie Všechny kontrol- ky LED svítí. Zcela nabitá (76 až 100 %) Svítí kontrolka LED 1, 2 a 3. Úroveň nabití baterie je v rozsahu 51 až 75 %. Svítí kontrolka LED 1 a 2. Úroveň nabití baterie je v rozsahu 26 až 50 %. Svítí kontrolka LED 1. Úroveň nabití baterie je v rozsahu 6 až 25 %. Bliká kontrolka LED 1. Úroveň nabití baterie je v rozsahu 0 až 5 %. Povšimněte si: Pokud se motor vypne a kontrolka LED napájení zůstane svítit, stiskněte tlačítko na baterii. Možná řešení viz ŘEŠENÍ PROBLÉMŮ na strani 45

Povšimněte si: Pokud je baterie zcela vybitá, motor se okamžitě vypne. Povšimněte si: Motor se okamžitě vypne, pokud se při náročném provozu baterie nebo řídicí jednotka motoru příliš zahřeje. Nechte motor a baterii vychladnout. Výrobek se poté resetuje. Práce s vyžínací strunou

Aby nedocházelo k vibracím, vyčistěte po nasazení nové vyžínací struny novou hlavu vyžínače.

Zkontrolujte ostatní součásti hlavy vyžínače a v případě potřeby je vyčistěte. Vyžínání trávy

Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem.(Obr. 24 )

• Netlačte strunu vyžínače trávy do trávy. Sečení trávy

Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí. (Obr. 25 )

2. Netlačte hlavu vyžínače k zemi. Mohlo by dojít k

poškození podkladu a výrobku.

3. Nedotýkejte se hlavou vyžínače trvale země, mohlo

by dojít k poškození hlavy.

4. Při pohybu výrobkem ze strany na stranu při sečení

trávy použijte plný plyn. Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí. (Obr. 26 ) Sečení okrajů trávníku

1. Zajistěte, aby byla při sečení okrajů trávníku vyžínací

struna svisle k zemi. Procházejte pomalu po oblasti, která se má posekat.

2. Netlačte hlavu vyžínače k zemi. Mohlo by dojít k

poškození podkladu a výrobku.

3. Nedotýkejte se hlavou vyžínače trvale země, protože

by mohlo dojít k poškození hlavy.

4. Používejte plný plyn.

5. Zajistěte, aby vyžínací struna přemísťovala

posečený materiál do oblasti, která již byla posečena. Použití tlačítka pro úpravu okrajů Tlačítko pro úpravu okrajů umožňuje obsluze otočit strunovou hlavu. To usnadňuje úpravu okrajů podél chodníků a cest. (Obr. 27 )

1. Stiskněte a podržte tlačítko a otočte kryt motoru

2. Po uvolnění tlačítka se kryt motoru zablokuje

v režimu zarovnávání okrajů. VAROVÁNÍ: Před změnou režimu sečení vždy vypněte výrobek a zkontrolujte, zda se strunová hlava neotáčí.

44 455 - 003 - 20.11.2017ÚDRŽBA

VÝSTRAHA: Než začnete výrobek čistit, opravovat nebo provádět údržbu, přečtěte si důkladně kapitolu o bezpečnosti. Denní údržba

• Vyjměte baterii. Informace o správném provádění údržby naleznete v návodu k používání baterie.

• Zkontrolujte matice, vruty a šrouby.

• Zkontrolujte správnou funkci spínače.

• Zkontrolujte správnou funkci vypínače.

• Odstraňte vnější nechtěný materiál z výrobku pomocí měkkého kartáče nebo suché utěrky. Nečistěte výrobek vodou, čisticími kapalinami nebo rozpouštědly.

• Pomocí měkkého kartáče odstraňte nechtěný materiál z větracích otvorů.

• Zkontrolujte, jestli na výrobku nechybí součásti, nejsou povolené nebo opotřebované.

• Zkontrolujte výrobek, aby bylo zajištěno, že jsou pohyblivé díly zarovnané a lze je bezpečně provozovat.

• V případě poškození výrobku se obraťte na schválené servisní středisko. Nepoužívejte poškozený výrobek. Výměna vyžínací struny

Problém Možná příčina Možné řešení Výrobek nes- tartuje. Napájení je vypnuté. Spusťte napájení. Viz Spuštění motoru na strani 43

Žádný elektrický kontakt mezi výrobkem a baterií. Instalujte správně baterii. Viz Instalace baterie na strani 43

Baterie není nabitá. Nabijte baterii. Informace ohledně baterie naleznete v přísluš- ném návodu k používání. Příliš horká baterie nebo výro- bek. Před spuštěním výrobku nechte baterii a výrobek vychladnout. Příliš studená baterie nebo výr- obek. Před spuštěním výrobku nechte baterii a výrobek zahřát. Příliš horká řídicí jednotka mo- toru. Před spuštěním výrobku nechte baterii a výrobek vychladnout přibližně po dobu 1 hodiny. Chybové kódy Chybové kódy vám pomáhají řešit problémy baterie anebo nabíječky baterií při nabíjení. (Obr. 34 ) Povšimněte si: Podívejte se na kontrolku LED stavu nabití baterie s žebry baterie směřujícími nahoru, abyste viděli správnou orientaci kontrolek LED. Obrazovka LED Možné závady Možné kroky Kontrolka LED 1 je červená a kontrolka LED 4 je zelená; baterie se nenabíjí nebo ne- funguje správně ve výrobku. Vnitřní pojistka je spále- ná. Obraťte se na schválené servisní středisko.

455 - 003 - 20.11.2017 45Obrazovka LED Možné závady Možné kroky

Kontrolka LED 1 je červená. Nestejnoměrné napětí článků Obraťte se na schválené servisní středisko. Kontrolka LED 4 je zelená. Baterie je příliš nabitá. Vyjměte baterii z nabíječky a instalujte ji do výrobku. Pou- žijte výrobek. Nabíječka baterií může být vadná. Obraťte se na schválené servisní středisko. Kontrolka LED 1 je červená a kontrolka LED 2 je zelená; baterie se nenabíjí nebo ne- funguje správně ve výrobku. Vadná baterie Vyjměte baterii z výrobku. Nenabíjejte baterii. Baterie je poškozená a je nutné ji vyměnit. Obraťte se na schválené servisní středisko. Při nabíjení nebo po vložení baterie do nabíječky baterií svítí ČERVENÁ kontrolka LED a kontrolka LED 4 je ze- lená a bliká. Vnitřní teplota baterie je příliš nízká nebo vysoká pro nabíjení. Přesuňte nabíječku baterií a baterii na místo, kde vnitřní teplota baterie může být v rozsahu 5 až 45°C (41 až 113 °F). Po instalaci baterie ČERVE- NÁ kontrolka LED bliká a kontrolka LED 2 bliká ze- leně. Vnitřní teplota baterie je příliš nízká nebo vysoká. Vnitřní teplota baterie musí být v rozsahu -15 až 70 °C (5 až 158 °F). Okolní teplota baterie je příliš nízká nebo příliš vysoká.

Pokud je baterie příliš studená kvůli okolnímu prostředí, přemístěte baterii a nabíječku baterií do te- plejšího prostředí.

• Pokud je baterie příliš horká, zejména po provozu, přemístěte baterii a nabíječku baterií z horkého prostředí. TECHNICKÉ ÚDAJE jednotka Li 58T (BLT58VPR) Specifikace motoru Typ motoru Bezkomutátorový Napětí motoru V (DC) 58 Výkon motoru W 750 Specifikace baterie a nabíječky Výchozí typ baterie Li 582.6A Typ nabíječky baterií Li 58V 2.5CGR Údaje o hluku a vibracích Ekvivalentní hladina vibrací (ahv, eq), přední ruko- jeť. Viz poznámka 1 m/s

1,930 Ekvivalentní hladina vibrací (ahv, eq), zadní ruko- jeť. Viz poznámka 1 m/s

1,707 Hladina akustického výkonu, zaručená (LWA). Viz poznámka 2. dB (A) 96 46 455 - 003 - 20.11.2017jednotka Li 58T (BLT58VPR) Hladina akustického výkonu, změřená. Viz poz- námka 2. dB (A) 91 Hladina akustického tlaku v úrovni uší obsluhy. Viz poznámka 3. dB (A) 80 Rozměry produktu Hmotnost kg (lb) 3,5 (7,5) Šířka sečení cm (palce) 38 (15) Poznámka 1: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1,5 m/s

Poznámka 2: Emise hluku do okolí naměřené jako akustický výkon (LWA) podle směrnice ES 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES. Poznámka 3: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 3 dB (A).

Schválené příslušenství Typ Ochrana řezacího nástavce Závitová hřídel (M10L) Strunová hlava Vyžínací struna Ø 2,4 mm (0,095 palce) 591 37 79-21

OBSAH PROHLÁŠENÍ O SHODĚ EU

My, společnost Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, zcela zodpovědně prohlašujeme, že příslušný výrobek: Popis Vyžínač Značka McCulloch Platforma / typ / model Platforma BLT58VPR, představující model Li 58GB Šarže Výrobní číslo od ro- ku 2017 a dále je zcela ve shodě s následujícími směrnicemi a předpisy EU: Směrnice/předpis Popis 2006/42/ES „o strojních zařízeních“ 2014/30/EU „o elektromagnetické kompatibilitě“ Směrnice/předpis Popis 2000/14/EC „o venkovním hluku“ 2011/65/EU „o nebezpečných látkách“ Platí následující harmonizované normy a/nebo technické specifikace: EN ISO 12100, EN 60335-1, EN 50636-2-91, EN 62233, EN 55014-1, EN 55014-2 Deklarované úrovně hluku jsou uvedeny v části s technickmi daji tohoto návodu a podepsanm prohlášení o shodě EU ve shodě se směrnicí 2000/14/ES, příloha VI. Společnost TUV Rheinland provedla jménem společnosti Husqvarna AB dobrovolnou zkoušku zaručující Certifikát o shodě podle Směrnice 2006/42/ES Evropské rady pro strojní zařízení. Tento certifikát, kter je poskytnut na podepsanm prohlášení o shodě, se vztahuje na všechny výrobní závody a země původu uvedené na produktu.

455 - 003 - 20.11.2017 47Dodaný vyžínač je shodný se vzorkem, který prošel

20. Akkumulátorkioldó gomb

16. Tlačidlo zvýšenia výkonu

17. Tlačidlo napájania

18. Poistka páčky plynu

22. Elektrická pohonná jednotka

24. Návod na obsluhu

• Výrobok vždy držte oboma rukami. Výrobok držte na pravej strane tela.

• Počas používania výrobku vždy používajte schválené chrániče očí.

• Výrobok neobsluhujte s bosými nohami ani v otvorených topánkach. Vždy noste odolné protišmykové topánky.

• Uistite sa, že pravidelne vykonávate údržbu výrobku.

• Znížite tak riziko výskytu nehôd.

Akumulátory nevystavujte prudkým nárazom.

• Akumulátor používajte len na nevyhnutné činnosti.

3. Zaistite západku.

2. Otočením vyžínacej hlavy (H) proti smeru

6. Používajte výrobok.

2. Tlačidlo napájania držte stlačené, kým indikátor

2. Režim zvýšeného výkonu – výrobok v režime

Vyžínaciu hlavu držte okamžite nad zemou a v uhle. (Obr. 24 )

• Netlačte žacie lanko trávnika na trávnik. Kosenie trávnika

1. Pri kosení trávnika sa uistite, že je vyžínacie lanko

trávnika rovnobežne so zemou. (Obr. 25 )

2. Netlačte vyžínaciu hlavu k zemi. Zem a výrobok sa

4. Použite plný plyn.

5. Zaistite, aby žacie lanko odhadzovalo pokosený

2. Uvoľnením tlačidla zaistíte kryt motora v režime na

• Ak sa výrobok poškodí, kontaktujte schválené servisné stredisko. Ak sa výrobok poškodí, nepoužívajte ho. Výmena žacieho lanka
