KULLANIM KILAVUZU Li58T MCCULLOCH

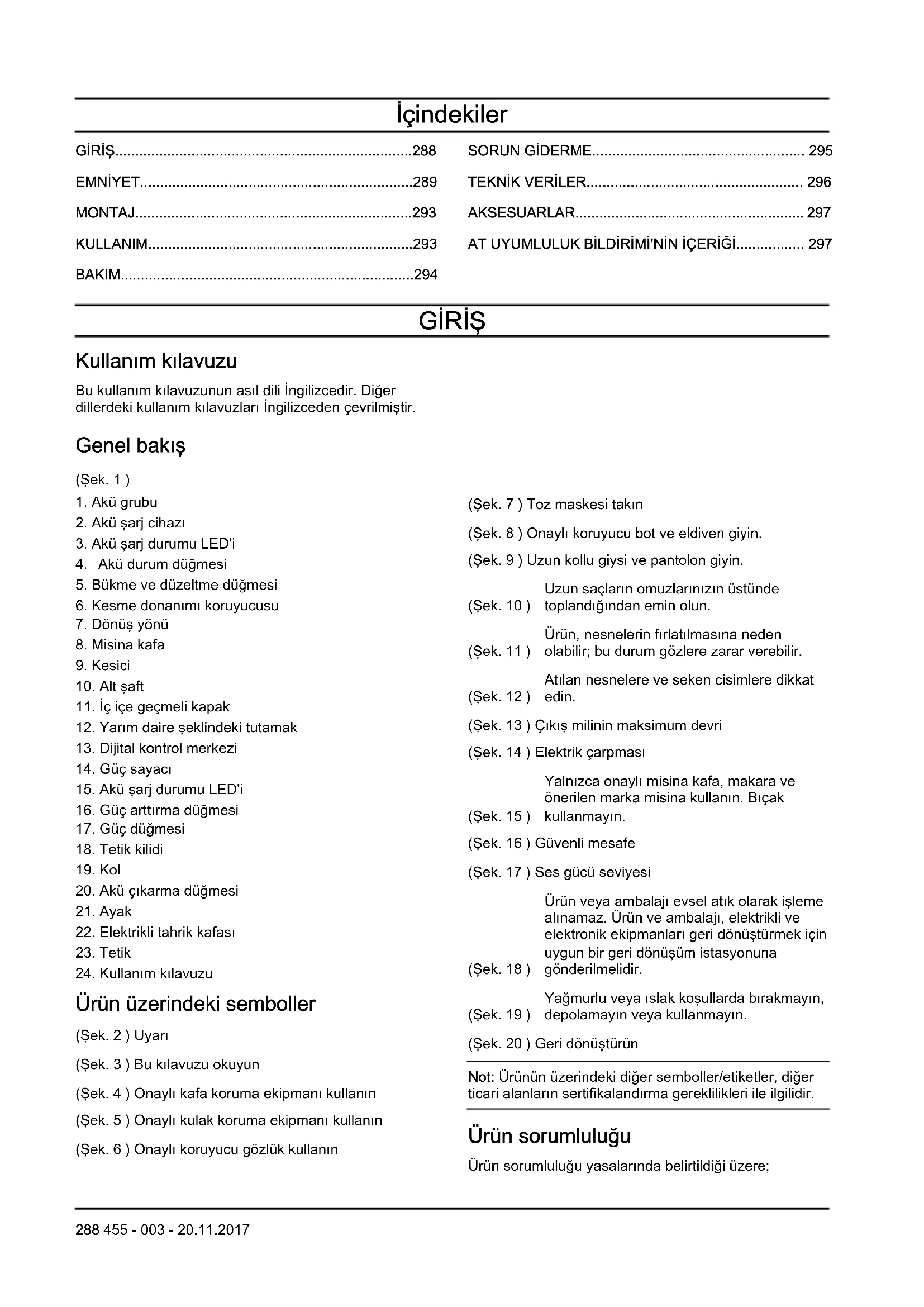

AT UYUMLULUK BİLDİRİMİ'NİN İÇERİĞİ................. 297 GİRİŞ Kullanım kılavuzu Bu kullanım kılavuzunun asıl dili İngilizcedir. Diğer dillerdeki kullanım kılavuzları İngilizceden çevrilmiştir. Genel bakış (Şek. 1 )

3. Akü şarj durumu LED'i

5. Bükme ve düzeltme düğmesi

6. Kesme donanımı koruyucusu

11. İç içe geçmeli kapak

12. Yarım daire şeklindeki tutamak

13. Dijital kontrol merkezi

15. Akü şarj durumu LED'i

16. Güç arttırma düğmesi

20. Akü çıkarma düğmesi

22. Elektrikli tahrik kafası

24. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 2 ) Uyarı (Şek. 3 ) Bu kılavuzu okuyun (Şek. 4 ) Onaylı kafa koruma ekipmanı kullanın (Şek. 5 ) Onaylı kulak koruma ekipmanı kullanın (Şek. 6 ) Onaylı koruyucu gözlük kullanın (Şek. 7 ) Toz maskesi takın (Şek. 8 ) Onaylı koruyucu bot ve eldiven giyin. (Şek. 9 ) Uzun kollu giysi ve pantolon giyin. (Şek. 10 ) Uzun saçların omuzlarınızın üstünde toplandığından emin olun. (Şek. 11 ) Ürün, nesnelerin fırlatılmasına neden olabilir; bu durum gözlere zarar verebilir. (Şek. 12 ) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 13 ) Çıkış milinin maksimum devri (Şek. 14 ) Elektrik çarpması (Şek. 15 ) Yalnızca onaylı misina kafa, makara ve önerilen marka misina kullanın. Bıçak kullanmayın. (Şek. 16 ) Güvenli mesafe (Şek. 17 ) Ses gücü seviyesi (Şek. 18 ) Ürün veya ambalajı evsel atık olarak işleme alınamaz. Ürün ve ambalajı, elektrikli ve elektronik ekipmanları geri dönüştürmek için uygun bir geri dönüşüm istasyonuna gönderilmelidir. (Şek. 19 ) Yağmurlu veya ıslak koşullarda bırakmayın, depolamayın veya kullanmayın. (Şek. 20 ) Geri dönüştürün Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere; 288 455 - 003 - 20.11.2017• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. EMNİYET Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel elektrikli alet güvenlik uyarıları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletler ile herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır.

• Boru, radyatör, alan, soğutucu gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa toprak arızası devre kesicisi (GFCI) korumalı bir güç kaynağı kullanın. GFCI kullanmak elektrik çarpması riskini azaltır. Kişisel güvenlik

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu araçlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma aygıtı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• Makinenin kendiliğinden çalışmasını önleyin. Güç kaynağına ve/veya akü grubuna takmadan, aracı kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

• Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzakta tutun. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

- 20.11.2017 289• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir. Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri saklamadan önce elektrikli aletteki güç kaynağı fişini çekin ve/ veya pillerini çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya bağlanması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Elektrikli aleti, aksesuarları ve araç parçalarını vb. çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Sadece özel geliştirilmiş akü paketlerine sahip elektrik aletleri kullanın. Farklı türde akü takımları kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir. Çim biçici güvenlik uyarıları Eğitim

• Talimatları dikkatlice okuyun. Makinenin kumandalarını tanıyın ve doğru kullanımını öğrenin.

• Hiçbir zaman çocukların veya bu kullanma talimatlarını bilmeyen kişilerin makineyi kullanmasına izin vermeyin. Yerel yönetmeliklerde operatör yaşı konusunda sınırlama olabilir.

Diğer insanların veya bu insanlara ait eşyaların kazalara veya tehlikelere maruz kalmasından operatörün veya kullanıcının sorumlu olacağını unutmayın. Hazırlık

• Siperliklerin ve kalkanların hasarlı, eksik veya yanlış takılmış olup olmadığını görmek için kullanmadan önce makineyi mutlaka gözle kontrol edin.

• Başta çocuklar olmak üzere yakınınızda başka kişiler veya hayvanlar varken makineyi asla çalıştırmayın. Kullanım

• Makineyi çalıştırırken daima koruyucu gözlük takın ve sağlam ayakkabılar giyin.

• Makineyi kötü hava koşullarında; özellikle de yıldırım düşmesi riski olduğu durumlarda kullanmayın.

• Makineyi yalnızca güneş ışığı altında ya da güçlü bir suni aydınlatma olduğunda kullanın.

• Makineyi asla hasarlı siperliklerle ya da kalkanlarla veya siperlikler ya da kalkanlar olmadan kullanmayın.

• Motoru sadece eller ve ayaklar kesme araçlarından uzaktayken çalıştırın.

• Aküyü şu durumlarda daima çıkarın:

• makinenin başından ayrıldığınızda;

• tıkanıklığı temizlemeden önce;

• makine üzerinde kontrol, temizlik işlemi yapmadan veya makine üzerinde çalışmadan önce;

• yabancı bir cisme çarptıktan sonra;

• makine anormal şekilde sarsılmaya başladığında.

• Ellerin ve ayakların kesici araçlarla yaralanmaması için dikkatli olun.

• Havalandırma deliklerinde hiçbir zaman moloz olmamasını sağlayın. Bakım ve saklama

• Bakım veya temizlik yapmadan önce aküyü çıkarın.

• Yalnızca üreticinin önerdiği yedek parça ve aksesuarları kullanın.

• Makineyi düzenli olarak inceleyip bakım yapın. Makineyi yalnızca yetkili bir tamirciye onartın. 290 455 - 003 - 20.11.2017• Kullanılmadığında makineyi çocukların erişemeyeceği bir yerde saklayın. Genel güvenlik talimatları

• Ürünü doğru şekilde kullanın. Yaralanma veya ölüm, hatalı kullanımın olası sonuçlarıdır. Ürünü, yalnızca bu kılavuzda belirtilen işler için kullanın. Ürünü başka işler için kullanmayın.

• Bu kılavuzdaki talimatlara uyun. Güvenlik sembollerine ve güvenlik talimatlarına uyun. Operatörün talimatlara ve sembollere uymaması yaralanma, hasar veya ölümle sonuçlanabilir.

Bu kılavuzu atmayın. Ürününüzü monte etmek, çalıştırmak ve iyi durumda tutmak için talimatlara başvurun. Ataşmanların ve aksesuarların doğru kurulumu için talimatlara başvurun. Yalnızca onaylanmış ataşmanları ve aksesuarları kullanın.

• Hasarlı ürünü kullanmayın. Bakım takvimine uyun. Yalnızca bu kılavuzda ilgili talimatı bulduğunuz bakım çalışmalarını gerçekleştirin. Diğer tüm bakım işlerini onaylı bir servis merkezi yapmalıdır.

• Bu kılavuz, ürünü kullanırken oluşabilecek tüm durumları kapsayamaz. Dikkatli olun ve sağduyunuzu kullanın. Durumdan emin değilseniz ürünü kullanmayın veya ürün üzerinde bakım yapmayın. Bilgi almak için bir ürün uzmanına, bayinize, servis noktasına veya onaylı servis merkezine danışın.

• Ürünü monte etmeden, depoya koymadan veya üründe bakım yapmadan önce akü grubunu çıkarın.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Bu ürün elektromanyetik bir alan oluşturur. Elektromanyetik alan, tıbbi implantlara zarar verebilir. Ürünü kullanmadan önce doktorunuzla ve tıbbi implant üreticinizle iletişime geçin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin. Talimatlar hakkında bilgisi olmayan birinin ürünü çalıştırmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün, nesneleri fırlatarak yaralanmaya sebep olabilir. Yaralanma veya ölüm riskini azaltmak için güvenlik talimatlarına uyun.

• Motor açıkken üründen uzaklaşmayın. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

• Oluşabilecek kazalardan operatör sorumludur.

• Ürünü kullanmadan önce parçaların hasarlı olmadığından emin olun.

• Ürünü kullanmadan önce diğer insanlardan veya hayvanlardan en az 15 m (50 ft) uzakta olduğunuzdan emin olun. Etrafınızdaki bir kişinin ürünü kullanacağınızı bildiğinden emin olun.

• Ulusal veya yerel yasalara uyun. Bazı koşullarda bu yasalar, ürünün kullanımını önleyebilir veya kısıtlayabilir. Kullanım için güvenlik talimatları

• Ürünü kullanmadan önce ürünün tamamen monte edildiğinden emin olun.

• Ürün, nesnelerin fırlatılmasına neden olabilir; bu durum gözlere zarar verebilir. Ürünü kullanırken daima onaylı bir koruyucu gözlük takın.

• Dikkatli olun; çalışma sırasında bir çocuk siz fark etmeden ürüne yaklaşabilir.

• Çalışma alanında insanlar varsa ürünü çalıştırmayın. Çalışma alanına biri girerse ürünü durdurun.

• Her zaman ürünün kontrolünün sizde olduğundan emin olun.

• Bir kaza oluşması durumunda yardım alamayacak durumdaysanız ürünü kullanmayın. Çalıştırmaya başlamadan önce başkalarının ürünü kullanacağınızı bildiğinden emin olun.

• Güvenlik alanında hiçbir insan veya hayvan bulunmadığından emin olmadan ürünle dönüş yapmayın.

• Çalışmaya başlamadan önce çalışma alanındaki tüm istenmeyen nesneleri kaldırın. Kesme donanımı bir nesneye çarparsa nesne fırlayabilir ve yaralanmaya sebep olabilir. İstenmeyen nesneler, kesme donanımının etrafına dolanabilir ve hasara neden olabilir.

• Sis, yağmur, kuvvetli rüzgar, yıldırım düşmesi riski gibi veya diğer kötü koşullarda ürünü kullanmayın. Kötü hava nedeniyle, kaygan yüzeyler gibi tehlikeli koşullar oluşabilir.

• Rahatça hareket edebildiğinizden ve dengeli bir pozisyonda çalışabildiğinizden emin olun.

• Ürünü kullanırken düşme ihtimaliniz olmadığından emin olun. Ürünü kullanırken eğilmeyin.

• Ürünü daima iki elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun.

• Ürünü, kesme donanımı bel hizanızın altında kalacak şekilde kullanın.

• Ürünü taşımadan önce motoru durdurun.

• Motor açıkken ürünü yere koymayın.

• Üründeki istenmeyen malzemeleri çıkarmadan önce motoru durdurun ve kesme donanımının durmasını bekleyin. Kendiniz veya bir yardımcınız kesilen malzemeleri temizlemeden önce kesme donanımının durmasını bekleyin. Kişisel koruyucu ekipman

• Ürünü kullanırken her zaman uygun kişisel koruyucu ekipmanlar kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini ortadan kaldırmaz. Kişisel koruyucu ekipmanlar, bir kaza oluşması durumunda yaralanma derecesini azaltır.

455 - 003 - 20.11.2017 291• Ürünü kullanırken daima onaylı bir koruyucu gözlük

• Ürünü çıplak ayakla veya açık ayakkabılarla kullanmayın. Her zaman ağır hizmet tipi kaymayan botlar giyin.

• Kalın, uzun pantolonlar giyin.

Gerekiyorsa onaylı koruyucu eldivenler takın.

• Nesnelerin kafanıza düşme riski varsa bir baret kullanın.

• Ürünü kullanırken daima onaylı bir koruyucu kulaklık takın. Uzun süre boyunca gürültüye maruz kalmak gürültüye bağlı işitme kaybına neden olabilir.

• Yakınınızda bir ilk yardım kiti bulunduğundan emin olun. Ürün üzerindeki koruyucu cihazlar

• Ürünün bakımını düzenli olarak yaptığınızdan emin olun.

• Ürünün kullanım ömrü artar.

• Kaza riski azalır. Ürün üzerinde ayarlama veya onarım yapılması için düzenli olarak ürünün onaylı bir bayi veya onaylı bir servis merkezi tarafından incelenmesini sağlayın.

• Ürünü, hasarlı koruyucu ekipmanla kullanmayın. Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Kesme donanımı koruyucusu Kesme donanımı siperliği, nesnelerin operatöre doğru fırlatılmasını engeller. Kesme donanımı siperliğinde hasar olup olmadığını kontrol edin ve hasarlıysa siperliği değiştirin. Yalnızca onaylı kesme donanımı siperliğini kullanın. Kesme donanımı

• Düzenli olarak bakım yapın. Ayarlama veya onarım yapılması için düzenli olarak kesme donanımının onaylı bir servis merkezi tarafından incelenmesini sağlayın.

• Kesme donanımının performansı artar.

• Kesme donanımının kullanım ömrü uzar.

• Yalnızca onaylı bir kesme donanımı siperliği kullanın. Daha fazla bilgi için bkz.

• Hasarlı kesme donanımı kullanmayın. Misina kafa

• Titreşimi azaltmak için misinayı tamburun etrafına sıkıca ve eşit şekilde sardığınızdan emin olun.

• Yalnızca onaylı misina kafa ve misina kullanın. Bkz.

• Uygun uzunlukta misina kullanın. Uzun çim budayıcı misinaları, kısa çim budayıcı misinalarından daha fazla motor gücü tüketir.

• Kesme donanımı siperliği üzerindeki testerenin hasarlı olmadığından emin olun.

• Misinayı ürüne takmadan önce 2 gün boyunca suda bekletin. Bu, misinanın kullanım ömrünü uzatır. Pil güvenliği Yalnızca üreticinin akü takımlarını kullanın ve yalnızca üreticinin akü şarj cihazları ile şarj edin. Şarj edilebilir akü takımları yalnızca ilgili kablosuz ürünler için güç kaynağı olarak kullanılır. Yaralanmayı önlemek için akü başka cihazlarda güç kaynağı olarak kullanılmamalıdır.

Akü grubunu sökmeyin, açmayın veya parçalamayın.

• Akü gruplarını gün ışığı altında veya ısınacak yerlerde tutmayın. Akü gruplarını ateşten uzak tutun.

Akü grubu şarj cihazında ve akü grubunda hasar olup olmadığını düzenli olarak kontrol edin. Hasarlı veya değiştirilmiş akü grupları yangın, patlama veya yaralanma riski oluşturabilir. Hasarlı akü gruplarını onarmayın veya açmayın.

• Kusurlu, değiştirilmiş veya hasarlı bir akü grubu veya ürün kullanmayın.

• Ürün veya akü gruplarını değiştirmeyin ve onarmayın. Onarımı yalnızca yetkili bayinize yaptırın.

• Hücre veya akü grubuna kısa devre yaptırmayın. Akü takımlarını başka metal cisimler ile kısa devre yapabilecekleri bir kutu veya çekmeceye koymayın.

• Kullanım için gerekli olana kadar akü gruplarını orijinal ambalajlarından çıkarmayın.

• Akü takımlarına mekanik darbe uygulamayın.

• Aküde sızıntı varsa sıvının cildinize veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

• Akü grubu ile kullanılması belirtilen akü şarj cihazı dışında bir cihazı kullanmayın.

• Doğru çalışması için akü grubu ve ürün üzerindeki artı (+) ve eksi (-) işaretlerine bakın.

• Ürün ile kullanım için üretilmemiş bir akü grubunu kullanmayın.

• Cihazda farklı voltaj üreten veya farklı bir üreticinin akü gruplarını bir arada kullanmayın.

• Akü gruplarını çocuklardan uzakta tutun.

• Her zaman ürün için doğru akü gruplarını satın alın.

• Aküleri temiz ve kuru tutun.

• Akü grubu terminalleri kirlendiğinde, temiz ve kuru bir bezle silin.

• İkincil akü grupları kullanmadan önce şarj edilmelidir. Mutlaka doğru akü şarj cihazını kullanın ve doğru şarj talimatları için kılavuza bakın.

• Akü grubunu kullanmadığınızda sürekli şarjda bırakmayın.

• Daha sonra bakabilmek için kılavuzu saklayın.

• Akü grubunu yalnızca gerektiği uygulamalarda kullanın.

• Kullanmadığınızda akü grubunu üründen çıkarın.

• Kullanım sırasında akü grubunu ataç, anahtar, çivi, vida veya diğer küçük metal nesnelerden uzakta 292 455 - 003 - 20.11.2017tutun. Bu, terminaller arasında bir bağlantı oluşturabilir. Akü grubu terminallerinin kısa devre yapması, vücudun yanmasına veya yangına neden olabilir. MONTAJ UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyun. Yarım daire şeklindeki tutamağın konumunun değiştirilmesi (Şek. 21 )

2. Yarım daire şeklindeki tutamağı doğru çalışma

4. Kapaktaki vidaların sıkıldığından emin olun.

Milin boyunun değiştirilmesi Ürünün iç içe geçmeli mili, doğru boyuta getirmeye izin verir.

2. Uzatmak veya kısaltmak için alt mili hareket ettirin.

Kapaktaki vidaların sıkıldığından emin olun. Kesme donanımı siperliğinin ve misina kafanın (düz mil) takılması

1. Kesme ataşmanı siperliğini (A), vidalarla (L) mile

takın. Doğru kesme donanımı siperliğini ve misina kafayı kullandığınızdan emin olun. (Şek. 22 )

2. Misina kafasını (H) dişli kutusuna doğru sıkarak

sabitlemek için saat yönünün tersine döndürün (Soldan dişlidir). (Şek. 23 ) KULLANIM UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Ürünü çalıştırmadan önce

• İnsanları ve hayvanları çalışma alanından uzakta tutun.

• Günlük bakımı yapın. Bkz. Günlük bakım sayfada:

Akü grubunun takılması

• Akü grubunun dişlerini akü bölmesindeki yuvalarla hizalayın. Bir tıklama duyuncaya kadar akü grubunu akü bölmesinin içine doğru itin.

• Akü grubunu çıkarmak için akü çıkarma düğmesini basılı tutup akü grubunu dışarı çekin. Motorun çalıştırılması

1. Akü grubunu monte edin. Bkz.

Akü grubunun takılması sayfada: 293

2. Işık yanana kadar güç düğmesine basın.

3. Yardım kolunu sol elinizle tutun.

4. Üst tetiği sağ elinizle basılı tutun.

5. Üst tetiği basılı tutarken alt tetiği çekin. Ürünü

çalıştırmak için alt tetiği çekili tutmaya devam edin.

• Daha düşük hız için alt tetiğe hafif basın.

• Daha yüksek hız için alt tetiğe daha sert basın.

Motorun durdurulması

2. Lamba sönene kadar güç düğmesine basın.

Güç modunun değiştirilmesi Ürünün güç modu ürün çalışır durumdayken değiştirilebilir. İki (2) güç modu vardır:

1. Standart mod - Enerji tasarrufu sağlar ve çalışma

süresini maksimuma çıkarır. Standart mod çoğu iş için kullanılabilir. Not: Ürün başlatıldığında Standart moda ayarlıdır.

2. Güç arttırma modu - Ürün Güç arttırma modunda

yüksek hızda çalışır. Güç arttırma modu, kolay olmayan işler için maksimum güçte çalışır. Güç arttırma modunu başlatmak için lamba yanıncaya dek Güç arttırma düğmesine basın. Güç arttırma modunu durdurmak için lamba sönünceye dek Güç arttırma düğmesine basın. Not: Tetik çalışma sırasında bırakılırsa ürün en son modda başlar. Ürün otomatik olarak durursa veya operatör güç düğmesine basarsa son kullanılan mod bellekten silinir. Ürün başlatıldığında tekrar Standart moda ayarlanır.

455 - 003 - 20.11.2017 293Güç sayacı

Güç sayacı ürünün çalışma sırasında ne kadar güç kullandığını gösterir.

• LED lambaları 4 ve 5, en iyi performansı ve en yüksek akü verimini gösterir.

• Sağ taraftaki LED lambası 6, maksimum gücü ve minimum akü verimini gösterir. Akü şarj durumu LED'i Akü grubunun durumu tetik çekilinceye kadar gösterilir. Tetiği bıraktığınızda akü grubunun durumu tekrar gösterilir. Açık durumdaki LED'lerin sayısı, akü grubunun o andaki şarj durumunu gösterir. LED ışıkları Akü durumu Tüm Yeşil LED'ler yanar Tam Şarjlı (%100 - %76) LED 1, 2 ve 3 yanar Akü grubu % 75 - % 51 şarjlı dur- umda. LED 1 ve 2 ya- nar Akü grubu % 50 - % 26 şarjlı dur- umda. LED 1 yanar Akü grubu % 25 - % 6 şarjlı durum- da. LED 1 yanıp sö- nüyor Akü grubu % 5 - % 0 şarjlı durum- da. Not: Motor durur ve güç LED'i yanık durumda kalırsa akü grubundaki düğmeye basın. Olası çözümler için bkz. SORUN GİDERME sayfada: 295

Not: Akü grubu tamamen şarj olduğunda, motor anında durur. Not: Akü grubu veya motor denetleyicisi ağır çalışma sırasında aşırı ısınırsa motor otomatik olarak durur. Motorun ve akü grubunun soğumasını bekleyin. Ürün daha sonra sıfırlanır. Çim budayıcının kullanılması

• Titreşimleri önlemek için yeni bir misina taktığınızda misina kafanın kapağını temizleyin.

• Misina kafanın diğer parçalarını kontrol edin ve gerekiyorsa temizleyin. Çim düzeltme

Misina kafayı zemin yüzeyinin hemen üstünde bir açı ile tutun.(Şek. 24 )

Misinayı çime bastırmayın. Çim kesme

Çim keserken çim misinasının zemine paralel olduğundan emin olun. (Şek. 25 )

2. Misina kafayı zemine bastırmayın. Zemin ve ürün

3. Misina kafanın zemine sürekli olarak değmesine izin

vermeyin; bu, misina kafaya zarar verebilir.

4. Ürünü bir yandan bir yana hareket ettirerek çim

keserken tam gaz kullanın. Misinanın zemine paralel olduğundan emin olun. (Şek. 26 ) Çim düzeltme

1. Çimleri düzeltirken çim budayıcı misinasının zemine

dikey olduğundan emin olun. Kesilecek alanda yavaş ilerleyin.

2. Misina kafayı zemine bastırmayın. Zemin ve ürün

3. Misina kafanın zemine sürekli değmesine izin

vermeyin; bu, kafaya hasar verebilir.

4. Tam gaz kullanın.

5. Misinanın kesilen yeşilliği daha önce çimleri kesilmiş

bir bölgeye fırlattığından emin olun. Bükme ve düzeltme düğmesinin kullanılması Ürünün bükme ve düzeltme düğmesi, operatörün misina kafayı döndürmesine izin verir. Bu, patikalarda veya garaj yollarında çim düzeltmeyi kolaylaştırır. (Şek. 27 )

1. Motor muhafazasını 180 derece döndürürken

düğmeyi basılı tutun.

2. Motor muhafazasını düzeltme moduna kilitlemek için

düğmeyi bırakın DİKKAT: Kesme modunu değiştirmeden önce daima ürünü durdurun ve misina kafanın hareket etmediğinden emin olun. BAKIM UYARI: Ürünü temizlemeden, ürün üzerinde onarım veya bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlayın. Günlük bakım

• Akü grubunu çıkarın. Düzgün bakım için akü grubunun kullanım talimatlarına başvurun.

• Somun, vida ve cıvataları kontrol edin.

• Tetiğin düzgün çalışıp çalışmadığını kontrol edin.

• Güç düğmesinin düzgün çalışıp çalışmadığını kontrol edin.

Ürünün dışındaki istenmeyen maddeleri yumuşak bir fırça veya kuru bir bezle silin. Temizlemek için su, temizlik sıvısı veya çözücü kullanmayın. 294 455 - 003 - 20.11.2017• Hava deliklerindeki istenmeyen maddeleri almak için yumuşak bir fırça kullanın.

• Üründe eksik, hasarlı, gevşek veya aşınmış parçalar olup olmadığını kontrol edin.

• Hareketli parçaların hizalandığından ve çalıştırma için güvenli olduğundan emin olmak için ürünü kontrol edin.

Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Hasarlı ürünü kullanmayın. Misinanın değiştirilmesi

Sorun Olası neden Olası çözüm Ürün çalışmıy-

Güç kapalıdır. Gücü açın. Bkz. Motorun çalıştırılması sayfada: 293

Ürün ve akü grubu arasında elektrik teması yoktur. Akü grubunu doğru takın. Bkz. Akü grubunun takılması sayfada:

Akü grubu şarj edilmemiştir. Akü grubunu şarj edin. Akü grubu için kullanım kılavuzuna ba- kın. Akü grubu veya ürün aşırı sı- caktır. Ürünü çalıştırmadan önce akü grubunun ve ürünün soğumasını bekleyin. Akü grubu veya ürün aşırı soğuktur. Ürünü çalıştırmadan önce akü grubunun ve ürünün ısınmasını bekleyin. Motor denetleyicisi aşırı sıcaktır. Ürünü çalıştırmadan önce akü grubunun ve ürünün en az 1 saat soğumasını bekleyin. Hata kodları Hata kodları, şarj sırasında akü grubu ve/veya akü şarj cihazındaki sorunları gidermenize yardımcı olur. (Şek. 34 ) Not: LED lambalarının doğru yönde olduğunu görmek için akünün tırnakları yukarı dönük halde şarj LED'inin akü durumuna bakın. LED ekran Olası arızalar Olası adımlar LED 1 kırmızı ve LED 4 yeşil, akü grubu şarj olmuyor veya üründe doğru çalışmıyor Dahili sigorta yanmıştır Yetkili bir servis merkezine başvurun. LED 1 kırmızı Hücre voltajı düzensiz Yetkili bir servis merkezine başvurun. LED 4 yeşil Akü grubu aşırı şarj ol- muştur Akü grubunu akü şarj cihazından çıkarın ve ürüne takın. Ürünü çalıştırın. Akü şarj cihazı arızalı olabilir. Yetkili bir servis merkezine başvurun. LED 1 kırmızı ve LED 2 yeşil, akü grubu şarj olmuyor veya üründe doğru çalışmıyor Akü grubu arızası Akü grubunu üründen çıkarın. Şarj etmeyin. Akü grubu ha- sar görmüş ve değiştirilmesi gerekiyor. Yetkili bir servis merkezine başvurun. Şarj olma sırasında veya akü grubu akü şarj cihazındayken KIRMIZI LED yanıyor, LED 2 yeşil ve yanıp sönüyor Dahili akü sıcaklığı şarj işlemi için çok düşük veya çok yüksek Akü şarj cihazını ve akü grubunu, takımın dahili sıcaklığın- ın 5°C (41°F) ile 45°C (113°F) arasında olabileceği bir yere taşıyın.

455 - 003 - 20.11.2017 295LED ekran Olası arızalar Olası adımlar

Akü grubu takıldığında KIR- MIZI LED yanıp sönüyor ve LED 2 yeşil yanıp sönüyor. Dahili akü sıcaklığı çok düşük veya çok yüksek Akünün iç sıcaklığı -15°C (5°F) ile 70°C (158°F) arasında olmalıdır. Akü grubundaki ortam sıcaklığı çok düşük veya çok yüksek.

• Akü grubu ortam nedeniyle çok soğuksa akü grubunu ve akü şarj cihazını sıcak bir ortama taşıyın.

• Akü grubu, özellikle de çalıştırmadan sonra aşırı sı- caksa akü grubunu ve akü şarj cihazını sıcak ortam- dan uzağa taşıyın.

birim Li 58T (BLT58VPR) Motorun teknik özellikleri Motor tipi Fırçasız Motor voltajı V (DC) 58 Motor gücü W 750 Akü ve şarj cihazı teknik özellikleri Varsayılan akü grubu tipi Li 582.6A Akü şarj cihazı tipi Li 58V 2.5CGR Gürültü ve titreşim verileri Eşdeğer titreşim seviyesi (ahv, eq), ön tutacak. Not 1'e bakın. m/sn

1,930 Eşdeğer titreşim seviyesi (ahv, eq), arka tutacak. Not 1'e bakın. m/sn

1,707 Ses gücü seviyesi, garanti edilmiş (LWA). Not 2'e bakın. dB(A) 96 Ses gücü seviyesi, ölçülen. Not 2'e bakın. dB(A) 91 Operatörün kulağındaki ses basıncı seviyesi. Not 3'e bakın. dB(A) 80 Ürün boyutları Ağırlık kg (lb) 3,5 (7,5) Kesme genişliği cm (inç) 38 (15) Not 1: Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

şeklindedir. Not 2: Ortamda ölçülen gürültü yayma değeri, 2000/14/AT sayılı AB direktifine uygun olarak ses gücü (LWA) olarak ölçülmüştür. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir. Not 3: Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 3 dB (A) şeklindedir.

296 455 - 003 - 20.11.2017AKSESUARLAR

Onaylı aksesuarlar Tip Kesme donanımı koruyucusu Yivli mil (M10L) Misina kafa Misina Ø 2,0 mm (0,095 inç) 591 37 79-21 AT UYUMLULUK BİLDİRİMİ'NİN İÇERİĞİ Husqvarna AB, SE 561 82 Huskvarna, İSVEÇ olarak, sunulan ürünün tek sorumlusu olma vasfıyla aşağıdaki beyanlarda bulunmaktayız: Açıklama Çim Budayıcı Marka McCulloch Platform / Tür / Model Li 58T modelini temsil eden BLT58VPR platfor-

Parti 2017 ve daha ileri tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlu- lukla ilgili" 2000/14/AT "açık alanda gürültüyle il- gili" 2011/65/AB "tehlikeli maddelerle ilgili" Uygulanan uyumlulaştırılmış standartlar ve/veya teknik özellikler şu şekildedir: EN ISO 12100, EN 60335-1, EN 50636-2-91, EN 62233, EN 55014-1, EN 55014-2 2000/14/AT direktifi Ek VI uyarınca beyan edilen ses değerleri, bu kılavuzun teknik veriler kısmında ve imzalı AT Uyumluluk Bildirimi'nde belirtilmiştir. TUV Rheinland, Husqvarna AB adına, makinelerle ilgili 2006/42/AT sayılı AT Konsey direktifi Uygunluk belgesi uyarınca gönüllü bir inceleme gerçekleştirmiştir. İmzalı AT Uyumluluk Bildirimi'nde sağlandığı haliyle sertifika, tüm üretim yerleri ve Menşe Ülkeleri için üründe belirtildiği şekilde geçerlidir. Verilen çim budayıcı, incelemeden geçmiş örnekle uyumludur.
