Ürün Tipi	Sırt Üfleyici
Marka	McCulloch
Model	GB 355 BP
Motor	2 zamanlı, benzinli
Silindir Hacmi	28 cm³
Güç	0,9 kW
Maksimum Hava Hızı	270 km/h
Maksimum Hava Akışı	780 m³/h
Yakıt Deposu Kapasitesi	0,6 L
Ağırlık (yakıtsız)	5,5 kg
Gürültü Seviyesi (LwA)	110 dB(A)
Garanti Edilen Titreşim Seviyesi	3,5 m/s²
Ateşleme Sistemi	Elektronik CDI
Karbüratör	Döner Membranlı
Çalıştırma Tipi	Marşlı
Yağ Deposu (varsa)	YOK (40:1 karışım)
Emme Bağlantısı	Mevcut (opsiyonel)
Bakım	Hava filtresi, buji, karbüratör temizliği
Güvenlik	Acil durdurma, marş önleme koruması
Garanti	2 yıl

Sık sorulan sorular - GB 355 BP MCCULLOCH

McCulloch GB 355 BP için hangi yakıt kullanılmalıdır?

Kurşunsuz benzin ve kaliteli 2 zamanlı yağ karışımını 40:1 oranında kullanın (1 litre benzine 25 ml yağ).

McCulloch GB 355 BP üfleyici nasıl çalıştırılır?

Anahtarı 'ON' (açık) konumuna getirin, karbüratör (primer) pompasını 5-6 kez pompalayın, motor soğuksa jikleyi (choke) kapatın, ardından marş ipini çekin. Çalıştırdıktan sonra jikleyi açın.

Üfleyici çalışmazsa ne yapmalı?

Yakıt seviyesini, bujiyi (temiz ve doğru aralık = 0.6 mm), hava filtresini (temiz) kontrol edin. Karışımın taze olduğundan ve jiklenin doğru konumda olduğundan emin olun.

Yağ/benzin karışım oranı nedir?

Önerilen oran 40:1'dir (40 ölçü benzine 1 ölçü 2 zamanlı yağ).

McCulloch GB 355 BP hava filtresi nasıl temizlenir?

Filtre kapağını çıkarın, süngeri çıkarın, sabunlu suda yıkayın, durulayın, sıkın ve motor yağı (2 zamanlı) ile ıslatın. Kuruduktan sonra takın.

Yakıt deposu kapasitesi nedir?

Depo kapasitesi 0,6 litredir, tam gazda yaklaşık 15-20 dakika kullanım için yeterlidir.

McCulloch GB 355 BP süpürge olarak kullanılabilir mi?

Evet, ayrı satılan opsiyonel bir emme kiti (toplama torbası ve emme borusu) ile.

McCulloch GB 355 BP üfleyicinin garantisi nedir?

Standart garanti bireysel kullanıcılar için 2 yıldır. Profesyonel kullanımda garanti 1 yıla indirilebilir.

Üfleyici kışın nasıl saklanmalı?

Depodaki yakıtı boşaltın ve motoru durana kadar çalıştırın. Cihazı temizleyin, bujiyi kontrol edin ve hareketli parçaları yağlayın. Kuru bir yerde saklayın.

Karışım için hangi tip yağ kullanılmalı?

Kaliteli bir 2 zamanlı yağ (JASO FD veya ISO L-EGD) kullanın. 4 zamanlı motor yağı kullanmayın.

KULLANIM KILAVUZU GB 355 BP MCCULLOCH

TR Kullanım kılavuzu 480-498

GB355BP

BP152PR

SYMBOLFÖRKLARING

Symboler

UYARI! Yanlış veya dikkatsizce kullanıldığında bu makine, kullanan veya başkaları açısından ciddi veya ölümcül yaralanmalara yol açabilecek tehlikeli bir araç haline gelebilir.

Makineyi kullanmadan önce kullaním kılavuzunu iyice okuyarak içeriğini kavrayíniz.

Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Her zaman Kişisel koruma malzemeleri başlığı altında anlatılan botları ve diğer malzemeleri giyin.

Her zaman kullanılması gereken malzemeler:

• Gürültüye karşı kulaklık
• Gözlerin koruması onaylanmıştır
Toz riski varken solunum maskesi kullanılmalıdır.

Bu ürün geçerli CE direktiflerine uygundur.

Uzun saçların zarar görmemesi için koruyucu saç bandı takın.

Döner pervanenin neden olabileceği ciddi yaralanmalardan kaçımmak için üfleyici muhafazasının içine asla elinizi ya da diğer nesneleri sokmayın.

Çim biçme parçalarına takılabilecek geniş kıyafetler, mücevher veya benzeri nesneleri asla takmayın.

Makineyi sadece tasarlandığı amaç için kullanın.

Üfleyici, geriye sıçrayabilecek nesneleri güçlü bir şekilde fırlatabilir. Bu, önerilen güvenlik donanımı kullanılmazsa ciddi göz yaralanmalarına neden olabilir.

Üfleyici operatörü, insan veya hayvanların 15 metreden daha yakında bulunmamasını

sağlamalıdır. Aynı alanda

birden fazla operatör çalışıyorsa en az 15 metrelik güvenlik mesafesi bırakılmalıdır.

Yakıt pompası.

Çevreye verdiği gürültü emisyonları Ävrupa Birliği'nin direktiflerine uygundur. Makinenin emisyonları Teknik bilgiler bölümünde ve etikette belirtilmiştir.

Makina üzerindeki diğer semboller/etiketler kimi pazarlarda onay almak için gerekli özel koşullarla ilgilidir.

Kontrol ve/veya bakım, motor durdurulduktan ve STOP durumuna getirildikten sonra yapılmalidir.

Motoru çalıştırmadan önce anahtarı AÇIK konumuna getirin.

Her zaman koruyucu eldivenler takılmalıdır.

Düzenli aralıklarla temizlik gerekmektedir.

Gözle bakarak kontrol.

Koruma gözlüğü ve yüz siperi kullanılmalidir.

Yakít doldurma yeri.

Jikle kolu "açık konumda".

Jikle kolu "kapalı konumda".

iÇİNDEKİLER

İçindekiler

SEMBOLLERİN AÇIKLANMASI

Semboller 480

İÇİNDEKİLER

İçindekiler 481

Başlamadan önce aşağıdaki konulara dikkat ediniz: .... 481

NE NEDİR?

Üfleyicide ne nedir? 482

GENEL GÜVENLIK AÇIKLAMALARI

Genel 483

GİVENLİK AÇIKLAMALARI

Kişisel koruyucu araçlar 485

Makinenin güvenlik donanímí 485

Makinenin güvenlik donanımının kontrol, bakım ve servisi 486

Genel çalışma açıklamaları 487

MONTAJ

Üfleme borusu ve kontrol kolunun monte edilmesi ..... 490

YAKIT KULLANIMI

Çalıştiricii 491

Yakit ikmali 492

ÇALIŞTIRMA VE DURDURMA

Çalıştırma ve durdurma 493

BAKIM

Genel 494

Karbüratör 494

Susturucu 494

Soğutucu sistem 494

Hava girişi bölmesi 494

Buji 494

Hava filtresi 495

Omuz askısı 495

Bakım şeması 496

Teknik bilgiler

Teknik bilgiler 497

Uygunluk konusunda AB deklarasyonu 498

Başlamadan önce aşağıdaki konulara dikkat ediniz:

Kullaním kílavuzunu dikkatle okuyunuz.

UYARI! Kesme işlemini yaparken uzun süre gürültüye maruz kalma, duyma bozukluğuna yol açabilir. Bu nedenle daima onaylanmış bulunan, gürültüye karşı koruma cihazı kullanınız.

UYARI! İmalatçının izni olmaksızın makinenin orijinal yapısı hiçbir biçimde değiştirilemez. Her zaman orijinal yedek parça kullanılmalıdır. Yetkili olmayan kişiler tarafından yapılan değişiklikler ve/veya orijinal olmayan parçalar, kullanıcının yaralanmasına ya da ölümüne neden olabilir.

UYARI! Dikkatsizce ya da yanlış kullanıldığında üfleyici tehlikeli bir araçtır ve ciddi, hatta ölümcül yaralanmalara neden olabilir. Bu Kullanım kılavuzunun içeriğini okumanız ve anlamanız son derecede önemlidir.

NOT! Ürününüzün görünümü, kılavuzda gösterilenden farklı olabilir.

Makine yalnızca çimenlik alanları, bahçe yollarını, asfalt yolları ve benzeri yerleri temizlemek için tasarlanmıştır.

NE NEDİR?

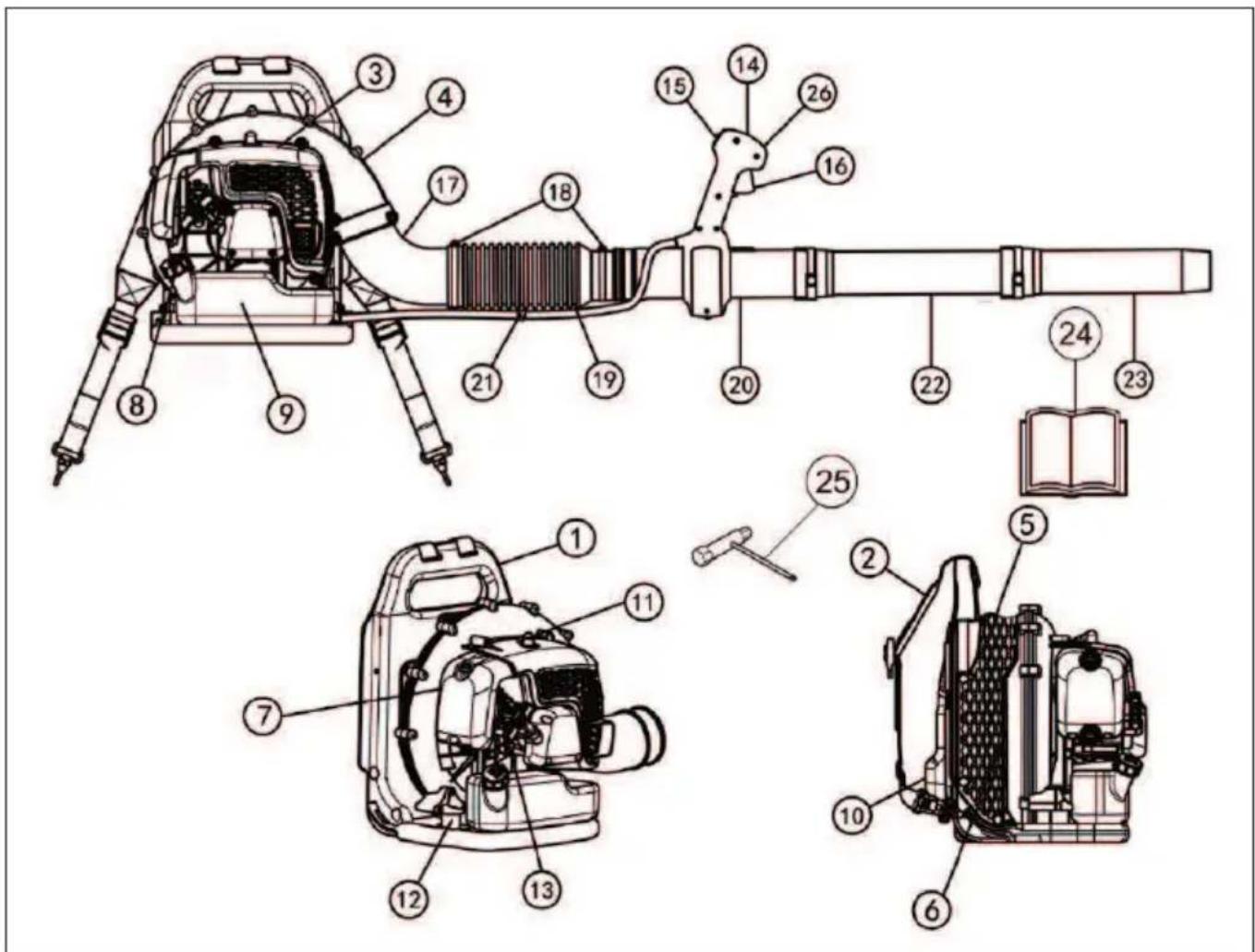

Üfleyicide ne nedir?

1 Sasi
2 Kayış
3 Motor kapağı
4 Fan muhafazası
5 Hava girişi ızgarası
6 Fan
7 Hava temizleyici
8 Çalıştırma tutacağı
9 Yakít deposu
10 Yastik
11 Buji
12 Titreşimden arındirma sistemi
13 Şok ayar kolu

14 Çalıştırma kolu
15 Stop düğmesi
16 Gaz ayarí
17 Dirsek
18 Kelepçe
19 Esnek hortum
20 Kontrol borusu
21 Kablo demeti kelepçesi
22 Ara boru
23 Üfleme borusu
24 Kullaním kílavuzu
25 Anahtar
26 Hız sabitleyici

GENEL GÜVENLIK AÇIKLAMALARI

Genel

ÖNEMLİ!

Makine yalnızca çimenlik alanları, bahçe yollarını, asfalt yolları ve benzeri yerleri temizlemek için tasarlanmıştır.

Kullanmadan önce makineyi genel olarak kontrol edin ve bakım çizelgesini inceleyin.

Yorgun ya da içkili iken ya da görüş, karar verme ve bedensel denetim yeteneklerinizi etkileyebilecek olan bir ilaç almışsanız makineyi asla kullanmayınız.

Kişisel koruyucu araçlar kullaníniz. Kişisel koruyucu araçlar bölümüne bakınız.

Artik orijinal imalatına benzerliği kalmayacak biçimde yapısal değişikliğe uğratılmış bir makineyi asla kullanmayınız.

Hiçbir zaman arızalı bir makineyi kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

Çalıştırmadan önce tüm kapak ve siperler takılmalıdır. Elektrik şoku riskini engelleyebilmek için buji kapağının ve ateşleme kablosunun hasarsız olduğundan emin olun.

Üfleyici operatörü, insan veya hayvanların 15 metreden daha yakında bulunmamasını sağlamalıdır. Aynı alanda birden fazla operatör çalışıyorsa en az 15 metrelik güvenlik mesafesi bırakılmalıdır.

Hiçbir zaman makineyi çocukların kullanmasına izin vermeyin.

Kullanım kılavuzu içeriğini anladığından emin olmadan hiçbir kimsenin makineyi kullanmasına izin vermeyin.

Çalışmaya başlamadan önce herhangi bir nesnenin hava giriş bölmesini tıkayıp tıkamadığını mutlaka kontrol edin.

Hava giriş bölmesini asla çıkarmayın.

Acil bir durumda, bel ve göğüs kemerini açarak makineyi vücudunuzdan çözün ve arkaya bırakın.

Her zaman yerel yetkililere başvurun ve aşağıdaki uygulanabilir direktifleri izlediğinizden emin olun.

Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Motor çalışırken bujiye veya ateşleme kablosuna asla dokunmayın.

UYARI! Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmanlarını öneririz.

Çalıştırma

- Kapalí yerde makineyi asla çalıştırmayınız. Egzos dumanları tehlikeli olabilir.

Makinenizin motorundan dışarıya atılmış olan gaz kolmonoksid gazı içermektedir ve kolmonoksid zehirlenmesine neden olabilir. Bu nedenle makineyi asla evin içinde veya hava sirkülasyonunun çok az olduğu yerlerde çalıştırmayınız ve kullanmayınız.

- Etrafınızı gözlemleyip hiçbir insanın veya hayvanın üfleyici ile temasa geçemediğinden emin olun. - Makineyi yere koyun, makine gövdesini sol elinizle yere doğru basın (NOT! Ayağınızla değil). Çalışturma kolunu sağ elinizle kavrayıp ardından hızlı ve düz bir şekilde çekin.

• Yakıt tankını, doldurucu koruyucusu ile beraber kullanınız.
• Motor çalışir durumdayken asla yakıt ikmali yapmayınız. Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz.
• Yakıt ikmali ve yakıt karıştırma sırasında havalandırma konusuna özen gösteriniz (benzin ve ikili yağ).
• Derinizin yakıtlama temas etmesinden kaçımız. Yakıt, deride tahrişlere yol açar ve aynı zamanda insanın derisinin renginin değişmesine neden olur.
• Makineyi çalıştırmadan önce, yakıt ikmal yerinden en az 3 m uzaklaşınız.

• Aşağıdaki durumlarda makineyi asla çalıştırmayınız:
• Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz.
• Eğer yakıt döküntüsü size veya elbisenize bulaşırsa, hemen elbisenizi değiştiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen yıkayınız. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini sabun ve suyla yıkayınız.
• Yakıt sízdírıyorsa. Depo kapağı ve yakıt kablolarında sızma olup olmadışını düzenli olarak denetleyiniz.

Taşıma ve saklama

• Makineyi ve yakıtı, kıvılcım ve alev sızıntısı riskinin olmadığı, örn: elektrik makinelerinin, elektrik motorlarının, elektrik kontażının/elektrik düğmesinin veya ısı dağıtım merkezlerinin bulunmadığı ortamlarda muhafaza ediniz ve taşıyınız.
• Yakıtın taşınması ve korunmasında yalnızca özel olarak tavsiye edilen ve onaylanmış bulunan araçlar kullanılacaktır.
• Makinenin uzun süre koruması durumunda, yakıt tankı, mutlaka boşaltılmalıdır. En yakındaki benzin istasyonu ile temasa geçerek elinizdeki benzin fazlasını ne yapmanız gerektiğini sorunuz. Yakıt tankını boşaltın ve tüm yakıt boşaltılana kadar primere basın.
• Bujiyi çıkarın ve silindirin içine bir kaşık 2 zamanlı motor yağı koyun. Motoru birkaç kez döndürün, ardından bujiyi yerine takın.
• Makinenin iyice temizlenmiş olmasına ve onu uzun süreli koruma altına almadan önce tümüyle yetkili servisin denetiminden geçmiş olmasına özen gösteriniz.
• Nakliye sırasında makineyi emniyete alın.
• Makineyi kuru, serin, iyi havalandırılan ve tozsuz bir yerde saklayın. Makineyi çocukların ulaşamayacağı bir yerde saklayın.

UYARI! Yakıtı taşırken çok dikkatli olunuz. Patlama ve yanma riskinin olabileceğini düşününüz.

Kayışın ayarlanması

UYARI! Makineyle çalışılırken taşıma askısı daima kullanılmalıdır. Taşıma askısı kullanılmazsa güvenli bir şekilde manevra yapamazsız ve bu, sizin veya diğer kişilerin yaralanmasına neden olabilir.

Makineye çok uygun olarak yerleştirilen bir kayış kesme işlemini önemli ölçüde kolaylaştırır. Kayışı en iyi çalışma randımanı alacak şekilde ayarlayınız. Kayışı, iyice gererek, her iki dingildeki ağırlığın eşit olmasını sağlayınız.

Basıncın omuzlara eşit dağılmasını sağlamak için yan askıları gerektiği şekilde sıkın.

Kayar ayarlayıcıların dillerini kaldırın.

GİVENLİK AÇIKLAMALARI

Kişisel koruyucu araçlar

UYARI! Makineyi her kullandığınızda, onaylanmış kişisel koruyucu araçlar kullanmalisiniz. Kişisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldırmasalar da, herhangi bir kazanın meydana gelmesi durumunda yaralanma derecesini azaltırlar. Uygun kişisel koruyucu araçlar seçmekte satıcínizin yardımını isteyiniz. Makineyi kullanmadan önce kullanım kilavuzunu iyice okuyarak içeriğini kavrayınız.

UYARI! Gürültüye karşı koruma cihazı kullanılırken, uyarı sinyallerine ve seslerine karşı daima dikkatli olunuz. Motor durdurulduktan hemen sonra, gürültüye karşı koruma cihazını çıkartınız.

- Eldivenler ihtiyaç duyulduğu zaman kullanı labilir.

- Gürültüye karşı koruma cihazı, yeterli bir susturucu etkisi sağlıyorsa kullanılmalıdır.

- Daima onaylanmış bulunan göz koruma cihazları kullanı lmalı dır. Miğferin ön parçası nda kullanı lan koruma gözlüğü de mutlaka onaylanmış olmalı dır. Koruma gözlüğünün onaylanmış olması demek, ABD'nin ANSI Z 87.1. standartları na veya AB ülkelerinin EN 166 standartları için aranan şartlara uygun olması anlamı na gelir. Fırlayan dallar veya nesneler göze zarar verebilir.

• Kaygan olmayan ve sağlam çizmeler kullanınız.

- Her zaman kalın, uzun pantolon; çizme, eldiven ve uzun kollu gömlek giyin. Döner parçalara çekilen nesnelerin yaralanmaya neden olması riskini azaltmak için bol giysiler, eşarplar, takılar vb. eşyalar kullanmayın. Saçınızı omuzlarımızdan aşağı inmeyecek şekilde toplayın.

- Toz riski varken solunum maskesi kullanılmalıdır.

- İlk yardım çantası her zaman kolay ulaşılır bir yerde olmalıdır.

Bu bölümde, makinenin güvenlik donanímí konusunda ayrıntılarín neler olduğu, bunların hangi işlevlere sahip bulunduğu ve doğru çalışıp çalışmadığına emin olmak için kontrol ve bakımínín nasıl gerçekleştirileceği açıklanmaktadır. Bu teçhizatın makinenin neresinde olduğunu görmek için Ne nedir? bölümüne bakınız.

UYARI! Güvenlik teçhizatı işlemeyen bir makineyi asla kullanmayınız. Bu bölümde sıralanan denetim, bakım ve servis ile ilgili açıklamalara uyunuz.

Stop düğmesi

Stop düğmesi, motoru durdurmak için kullanılır.

İnceleme ve bakım gerçekleştirmek için ateşleme kablosunu ve bujiyi çıkarın.

GİVENLİK AÇIKLAMALARI

Titreşimden arındirma sistemi

Makineniz, elden geldiğince, titreşimsiz ve kolay bir kullanım için tasarlanmış bir titreşimden arındirma sistemi ile donatılmıştır.

UYARI! Titreşimlere maruz kalmak, kan dolaşımı bozukluğu bulunan kişilerde, kan damarı veya sinirsel hastalıklara neden olabilir. Titreşimden meydana gelen herhangi bir rahatsızlık durumunda, doktora gidiniz. Örnn: bu tür semptomlar, uyuşukluk, duyarlılığını yitirme, gıdıklanmalar, batmalar, ağrılar veya normal gücünü yitirme, derinin yüzeyinin veya renginin değişimi gibi ortaya çıkabilmektedir. Bu tür semptomlar alısa geldiği şekilde, parmaklarda, ellerde veya bileklerde görülür. Düşük ısıda riskler daha fazla artabilir.

Susturucu

Susturucu, olanak elverdiğince, motor saçıntılarından kullanıcıyı korumak üzere ve sesin düzeyini düşürmek için yapılmıştır.

Sıcak ve kuru iklime sahip ülkelerde azımsanmayacak kadar önemli derecede yangın riski bulunmaktadır. Sonuç olarak susturucuya, susturucu içine monte edilen kıvılcım önleyici izgara yerleştirdik.

Susturucular açısından, kullanım kılavuzunda belirtilen denetim, bakım ve servisi yerine getirmeniz büyük önem taşımaktadır. Makinenin güvenlik donanımının kontrol, bakım ve servisi adlı bölümdeki talimatlara bakınız.

UYARI! Egzos dumanları sícaktir ve yangına neden olabilecek kívilcímlar da taşıyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalı yerde ve kolay tutuşabilir maddelerin yakínında çalıştırmayınız!

UYARI! Susturucunun içinde kanserojen olabilecek kimyasal maddeler bulunmaktadır. Susturucunun hasar görmesi durumunda bu maddelere temas etmeyin.

Makinenin güvenlik donanımının kontrol, bakım ve servisi

UYARI! Makinenin her türlü servis ve onarímí özel eğitim gerektirmektedir. Bu, özellikle makinenin güvenlik donanímıyla ilgilidir. Eğer makineniz aşağıdaki listede yer alan denetimlerden herhangi birinde takılírsa, servis atelyenize başvurunuz. Ürünlerimizden herhangi birini satın aldığınızda, profesyonel tamir ve servis sunacağımızı garanti ederiz. Makineyi size satan satıcı servis satıcısı değilse, en yakın servis temsilcisinin adresini vermesini isteyiniz.

Stop düğmesi

- Motoru çalıştırınız ve stop düğmesi stop durumuna getirildiğinde motorun durduğunu denetleyiniz.

GİVENLİK AÇIKLAMALARI

Titreşimden arındirma sistemi

- Vibrasyon önleme ünitelerini, çatlaklar ve deformasyonlar bakımından düzenli olarak kontrol edin. Hasarlıysalar değiştirin.

- Titreşim engelleyici cihazın tam olduğunu, sabit ve sağlam olarak sıkıca bağlı olduğunu kontrol ediniz.

Susturucu

- Susturucusu aşınmış bir makineyi asla kullanmayınız.

- Susturucunun makinenin içine oturmuş olduğunu düzenli olarak denetleyiniz.

- Makinenizdeki susturucu, kıvılcım önleyici siperlikle donatılmıştır. NOT: BU ÜNİTEDEKİ KIVILCIM ÖNLEYİCİ SİPERLİK HİZMETE ELVERİŞLİ DEĞİL. Üniteniz kullanıldıkça susturucu ve kıvılcım önleyici siperlikte karbon birikintileri oluşur. Ancak normal ev

kullanımı için susturucu ve kıvılcım önleyici siperlik herhangi bir bakım gerektirmez. 50 saatlik kullanım sonunda, susturucunuzun yetkili servis satıcınız tarafından servise alınmasını veya değiştirilmesini öneririz. Tıkalı bir siperlik, motorun aşırı ısınmasına ve ciddi hasara neden olabilir. Kıvılcım önleyici siperliği arızalı olan bir susturucuyu asla kullanmayın. Kıvılcım koruyucu ağı bozuk bulunan bir eksozu kesinlikle kullanmayınız.

UYARI! Bozuk güvenlik gereçlerine sahip bir makineyi asla kullanmayınız. Bu bölümde belirtilen kontrolleri ve bakım önlemlerini uygulayınız. Makineniz bu denetimlerden herhangi birisinde takılırsa onarım için servis ajaníniza başvurunuz.

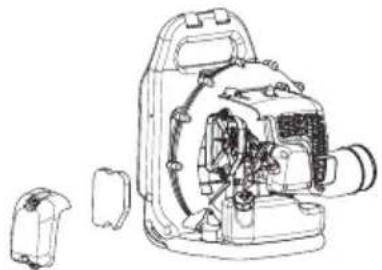

Hava filtresi

Yaprak üfleyiciyi asla hava filtresi olmadan veya hasarlı ya da deforme olmuş filtre elemanı ile kullanmayın. Filtrelenmemiş, tozlu hava motoru hızla kullanılamaz hale getirebilir.

Genel çalışma açıklamaları

ÖNEMLİ! Bu bölümde, üfleyicileri kullanırken uyulması gereken temel güvenlik kuralları açıklanmıştır. Cihazın kullanılması esnasında, emin olmadığıınız herhangi bir durumla karşılaşırsanız bir bilirkişiye danışınız. Bu durumda satıcıyla veya servisinizle temasa geçiniz. Yeterli derecede kaliteli olmayan ve çok zor ustalık gerektiren ürünleri kullanmaktan kaçınız.

Çevredeki insanları rahatsız etmemek için akşamın geç saatleri veya sabahın erken saatleri gibi uygun olmayan zamanlarda makineyi kullanmaktan kaçının. Aynı anda kullanılan ekipman ünitesi sayısını sınırlandırarak gürültü düzeyini azaltın. Çevrenize olabildiğince az rahatsızlık vermek için temel talimatları okuyun ve izleyin.

- Üfleyiciyi mümkün olan en düşük gazda kullanım. Makineyi tam gazda kullanmak nadiren gerekir birçok iş yarım gazda yapılabilir. Düşük gaz daha az gürültü ve daha az toz anlamına gelir, toplanan/taşınan çöplerin kontrol altında tutulmasını da kolaylaştırır.

- Yere yapışmış çöpleri ayırmak için tırmık veya süpürge kullanın.

- Üfleyicinin ağzını yere olabildiğince yakın tutun. Hava akımını yere olabildiğince yakın tutmak için üfleme borusunu boydan boya kullanın.

- İşiniz bittikten sonra temizlik yapın. Çöplerin başka bir bahçeye gitmediğinden emin olun.

- Gereksiz gürültüden kaçınmak için makineyi normal çalışma saatlerinde kullanın. Sabah erken veya gece geç çalışmayın.

GİVENLİK AÇIKLAMALARI

UYARI! Çevrenize dikkat edin. Çalıştığımız alana yaklaşan bir kişi olursa bu kişi güvenli mesafede oluncaya kadar gaz kontrolünü en düşük gaza ayarlayın. Üfleyiciyi insanlara, hayvanlara, oyun alanlarına, açık pencerelere, arabalara vs. doğrultmayın.

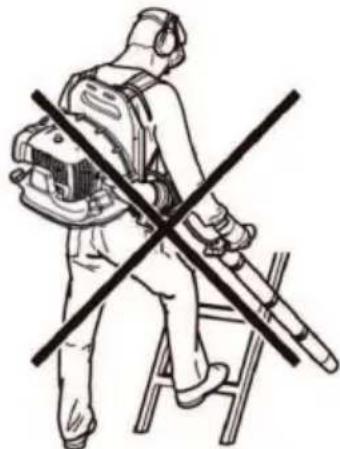

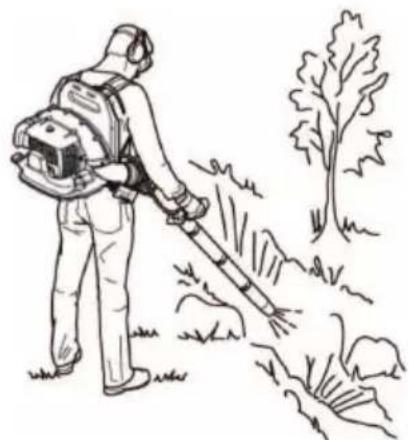

Temel güvenlik kurallarí

• 15 metre olan çalışma alanında hiçbir yetkisiz kişi ya da hayvan bulunmamalıdır.
• Yakıt doldurmadan önce motorun soğumasını bekleyin.
• Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.
• Makine tutuşursa ya da makineyi bırakmanızı gerektiren başka bir acil durum oluşursa taşıma askısı kayışlarını açın ve makineyi arkaya doğru düşecek şekilde bırakın.
• Güçlü hava akımları, nesneleri geriye sıçratarak ciddi göz yaralanmalarına neden olabilecek kadar hızlı hareket ettirebilir.

• Püskürtülen havayı insanlara veya hayvanlara doğrultmayın.
• Aksesuarları veya diğer parçaları takmadan ya da sökmeden önce motoru durdurun.
• Kötü hava koşullarında çalışmaktan kaçíniniz. Örneğin yoğun sis, kaygan zemin, ağacın düşme yönünü etkileyecek hava koşulları v.b. Kötü havalarda çalışmak yorucu olur ve tehlikeli durumlar oluşturabilir, örneğin, kaygan zemin.
• Tozlu alanları hafifçe ıslatarak veya sprey ekipmanı kullanarak üfleme zamanını en aza indirin.
• Hareket edebilme ve ayakta durabilme olanağinizin olmasına özen gösteriniz. Olası engellere (kök, taş, dal,

çukur v.b.) dikkat ediniz. Kapalı bir arazide çalışırken çok dikkatli olunuz.

• Makinenin motorunu, kullanmadığınız zaman ve yanında bulunmadığınız zaman çalışır vaziyette bırakmayınız.
• Makinenizin motorundan dışarıya atılmış olan gaz kolmonoksid gazı içermektedir ve kolmonoksid zehirlenmesine neden olabilir. Bu nedenle makineyi asla evin içinde veya hava sirkülasyonunun çok az olduğu yerlerde çalıştırmayınız ve kullanmayınız.
• Üfleyici merdivende, iskelede veya çatı gibi yüksek yerlerde kullanılmamalıdır. Bu gibi yerlerde kullanılması, ağır yaralanmalara yol açabilir.

- DİKKAT! Herhangi bir kaza durumunda, yardım olmadan asla bir daha makineyi çalıştırmayınız.

GİVENLİK AÇIKLAMALARI

Çalışma tekniğinin temeli

UYARI! Fırlayan nesnelere karşı dikkatli olun. Her zaman koruyucu gözlük takın. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe ya da ciddi yaralanmaya neden olabilir. Yetkisiz kişileri yaklaştırmayın. Çocuklar, hayvanlar, çalışmanızı izleyenler ve yardımcı kişiler, 15 metrelik güvenlik bölgesinin dışında tutulmalıdır. Herhangi bir kimse yaklaşırsa makineyi derhal durdurun.

UYARI! Motor kapağındaki egzoz gaz çıkışı duvar ve/veya başka bir engelle kapatılmışsa üfleyiciyi çalıştırmayın; böyle bir durumda makine zarar görebilir. Çalışma sırasında bu tür engellerin en az 50 cm uzağında çalıştığınızdan emin olun.

UYARI! Temizlik öncesinde her zaman makineyi durdurun.

• Bu üfleyici sırt çantası tipindedir ve çalışma sırasında omuzda taşıma askısıyla taşınır. Sağ elle borunun üzerindeki kol kullanılarak çalıştırılır ve kontrol edilir.
• Püskürtülen havanın hızı, gaz tarafından kontrol edilir. İlgili göreve en uygun hızı seçin.

Üfleyiciyi kullanırken parmağımızı sürekli olarak gazda tutmamak için gereken gaz miktarı, hız sabitleyici (D) ile ayarlanabilir. Gaz tetiğine basıldığında veya hız sabitleyiciye tamamen basıldığında tam gaz elde edilir.

- Hava girişinin yaprak, çöp vb. ile engellenmediğini kontrol edin. Tıkanmış hava girişi, makinenin üfleme kapasitesini azaltıp motorun çalışma ısısını yükselterek motorun arızalanmasına neden olabilir. Motoru durdurun ve nesneyi çıkarın.

• Rüzgar yönüne dikkat edin. İşinizi kolaylaştırmak için rüzgar yönünde çalışın.
• Büyük yığınları taşımak için üfleyiciyi kullanmak zaman alır ve gereksiz gürültü yaratır.
  • Dengenizi iyi sağlayın ve yere sağlam basın.
• İşiniz bittiğinde makineyi dikey koyarak saklamalısınız.

MONTAJ

Üfleme borusu ve kontrol kolunun monte edilmesi

- Üfleyiciyi ve kontrol borusunu esnek hortumla bağlayın. Esnek hortumun iki ucunu da yerine sabitleyin.

Birlikte verilen donanımı kullanın.

Notlar! Montajı kolaylaştırmak için boruları az miktarda yağlayın.

• Çalıştırma kolunu kontrol borusunun üzerine yerleştirin.
• Çentiğin kontrol borusunun dilleri üzerinden geçmesi için çalıştırma kolunu döndürün.
• Çalıştırma kolunu kontrol borusunun kilidiyle hizalayın.

• Çalıştırma kolunun kablosu montaj sırasında bükülmemelidir.
• Rahat çalışma pozisyonunu bulmak için konumu ayarlayın. Gaz kol kelepçesini sıkın.
• Kabloyu ürünle birlikte verilen kelepçeyi kullanarak esnek hortumun ortasına sabitleyin.

NOT: Montaj sırasında sizi engellememesi için borunun içindeki vidaların etrafımızda olmadığından emin olun. Ara boruyu ve üfleyici borusunu monte edin. Vidaları, boruların içindeki dişli deliklerle hizalayın. Üfleme borularının montajımı vidayı sıkarak tamamlayın. Daha uzun yuvarlak üfleyici borular gerekirse daha fazla ara boru eklemek mümkündür.

DİKKAT! Makine, iki zamanlı bir motorla donatılmış olup, her zaman benzin ve iki zamanlı motor yağı karışımı kullanılarak çalıştırılmalıdır. Doğru karışının elde edilebilmesi için karıştırılacak yağ miktarının hassas şekilde ölçülmesi önemlidir. Az miktarda yakıt karıştırılıyorsa, küçük yanlışlıklar bile karışımdaki oranları belirgin şekilde etkileyebilir.

UYARI! Yakitla uğraşirken iyi bir havalandírmaya özen gösteriniz.

Benzin

DİKKAT! Daima yağ kırışıgı bulunan kaliteli benzin (en az 90 oktan) kullanınız.

• Tavsiye edilen en düşük oktan sayısı 90'dır. Eğer motor, 90 oktandan daha az bir benzinle sürülüyorsa buna vurma adı verilir. Bu durum motorun ısının artmasına ve bunun sonucunda da motorda bozulmalara neden olur.
• Sürekli yüksek devirde yapılan çalışmalarda yüksek sayıda oktan bulunan yakıt kullanılması tavsiye edilir. İyi kalite kurşunsuz benzin kullanım.

Etanol karışımlı yakıt E10 kullanılabilir (maks %10 etanol karıştırılabilir). E10'un üzerindeki etanol karışımlarının kullanılması, motorun zarar görmesine yol açabilecek şekilde yetersiz çalışmaya neden olabilir.

İki-strok yağı

• En iyi sonuçlar ve performans için kaliteli 1:50 (%2) karışımlı tam sentetik hava soğutmalı iki zamanlı yağ kullanın
• Su soğutucu dışarı motorları için imal edilmiş olan çift yoğunluklu yağları kesinlikle kullanmayınız.
• Dört çekişli motorlar için imal edilmiş olan yağları kesinlikle kullanmayınız.

Benzin, litre İki-strok yağı, litre
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Karışim

• Benzin ve yağı her zaman, benzin için uygunluğu onanmış, temiz bir kapta karıştırınız.
• Her zaman, karıştırılacak olan benzinin yarısını karıştırarak işe başlayınız. Daha sonra yağın tümünü dökünüz. Yakıt karışımını karıştırınız (çalkalayınız). Daha sonra geri kalan benzini dökünüz.
• Makinenin yakıt deposu dolmadan önce yakıt karışımını özenle katıştırınız (çalkalayınız).

• Bir aylık bir ihtiyaçtan daha fazla yakıt karıştırmayınız.
• Eğer makine uzun bir süre kullanılmayacaksa yakıt deposu boşaltilip temizlenmelidir.

Yakít ikmali

UYARI! Aşağıdaki önlemler yangın olasiliğiní azaltir.

Yakıt dolumunu iyi havalandırılan bir alanda yapın. Yakıt dolumunu kesinlikle kapalı mekânlarda yapmayın.

Yakıtín yakínında sigara içmeyiniz ve/veya sícak bir cisim bulundurmayınız.

Motor çalışırken yakıt ikmali yapmayınız.

Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz.

Yakıt doldururken, olası bir fazla basıncín yavaşça kaybolması için depo kapağiní yavaşça açíniz.

Yakıt ikmalinden sonra depo kapağiní iyice sikiştirarak kapatiniz.

Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz.

Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın.

- Makineyi çalıştırmadan önce, yakıt ikmal yerinden en az 3 m uzaklaşınız.

• Yakıt deposunun kapağını kurulayınız ve temizleyiniz. Yakıt deposunun çevresindeki kirler çevre kirliliğine neden olur.
• Yakıt deposunu tam olarak doldurmadan önce kabı sallayarak tam olarak karıştığından emin olunuz.
• Her kullanımdan önce yakıt seviyesini kontrol edin ve yakıtın genişmesi için yer bırakın, çünkü motordan ve güneşten gelen ısı yakıtın genişip taşmasına neden olabilir.

ÇALIŞTIRMA VE DURDURMA

Çalıştırma ve durdurma

UYARI! Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın. Makineyi düz bir yüzeye yerleştirin.

Yetkili olmayan kişi veya kişilerin çalışma alanına girmemesine özen gösteriniz, aksi takdirde bu insanların yaralanmaları riski almış olursunuz. Güvenlik mesafesi 15 metre

Makine yalnızca tam tasarımı içinde çalıştırılabilir. Makine tüm korumalar takılmadan çalıştırılırsa yaralanma riski vardır.

Soğuk motor

Jikle: Jikle kontrolünü maksimum jikle konumuna getirin.

Yakı t pompası: Yakıt, hazneye dolmaya başlayana kadar hava supabına sürekli olarak en az 10 kez basın. Haznenin tam olarak dolması gerekmez.

Ateşleme: Başlangıç noktasıyla "stop" ilişkisini kurunuz.

Yüksek rölanti konumu: Hız sabitleyici kontrol kolu ve çalıştırma kolunun üzerindeki kılavuz işaretleri kullanarak hız sabitleyici kolunu yüksek rölanti konumuna ayarlayın.

Makinenin gövdesini toprağa doğru sol elinizle bastırınız (DİKKAT! Kesinlikle ayağınızla basmayınız!) Başlama kolunu tutunuz, başlama halatını sağ elinizle size bir karşı koyma hissedinceye kadar yavaşça dışarıya doğru çekiniz (başlama çengelleri içeri doğru tutulur) ve daha sonra ani ve sert hareket ediniz. Çalıştırma ipini hiçbir zaman elinize dolamayınız.

Motor çalışmaya başlayana kadar kabloyu tekrar tekrar çekin. Jikle kolunu tam açık konumuna getirin. Motor çalışmana kadar çalıştırma ipini sertçe çekin. Motoru yüksek rölantide 30 saniye boyunca çalıştırın.

DİKKAT! Çalıştırma ipini tümüyle dışarı doğru çekmeyiniz ve tümüyle dışarı doğru çekilmiş durumdayken elinizden bírakmayíniz. Bu durum, makinenin arızalanmasına yol açabilir.

Sícak motor

Soğuk motor için başlatma talimatının aynısını kullanın, ancak jikleyi jikle konumuna getirmeyin.

Motor çalıştığı anda (boşta çalışırken bile) hava gönderilir. Kimsenin üfleyici veya üfleyici borusunun yakınında durmasına izin vermeyin.

2 Boşta çalışma hízí

3 Stop düğmesi

Stop

Durdurma düğmesini stop konumuna getirdiğinizde motor durur.

İnceleme ve bakım gerçekleştirmek için ateşleme kablosunu ve bujiyi çıkarın. Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Karbüratör

Rölanti hızının ayarlanması

Bazı ayarlamaları yapmadan önce, hava filtresinin temiz olduğundan ve hava filtresi kapağı mı n tam olarak oturmuş olduğundan emin olunuz.

Fabrika rölanti ayarı: 2500 rpm

Rölantinin ayarlanması gerekiyorsa karbüratörün üst kenarındaki ayar vidasını kullanın.

Susturucu

Susturucu, gürültü düzeyini azaltmak ve gaz artıklarını kullanıcıdan uzak tutmak üzere yapılmıştır. Gaz artıkları yüksek ísiya sahiptir ve egzosun kuru ya da yanabilir bir materyale çevrilmesi durumunda, yangın tehlikesine neden olabilecek kívilcímlar taşır.

Makinenizdeki susturucu, kıvılcım önleyici siperlikle donatılmıştır. NOT: BU ÜNİTEDEKİ KIVILCIM ÖNLEYİCİ SİPERLİK HİZMETE ELVERİŞLİ DEĞİL. Üniteniz kullanıldıkça susturucu ve kıvılcım önleyici siperlikte karbon birikintileri oluşur. Ancak normal ev kullanımı için susturucu ve kıvılcım önleyici siperlik herhangi bir bakım gerektirmez. 50 saatlik kullanım sonunda, susturucunuzun yetkili servis satıcınız tarafından servise alınmasını veya değiştirilmesini öneririz.

DİKKAT! Makineyi, kötü bir durumda bulunan bir eksozla asla beraber kullanmayınız. Susturucunun eksiksiz olduğunu ve doğru şekilde sabitlendiğini düzenli olarak kontrol edin.

Kıvılcım önleyici ve egzoz kanalının doğru şekilde yerine vidalandığından emin olun.

UYARI! Susturucu, kullanım esnasında çok sıcakır ve durdurulduktan sonra da bu sıcaklık bir süre devam eder. Bu, ayrıca rölantide de uygulanmaktadır. Temas, ciltte yanıklara neden olabilir. Yangın riskini unutmayın!

Soğutucu sistem

Elden geldiğince alçak bir çekiş ísisi tutturabilmek için makine bir soğutucu sistem ile donatılmıştır.

Soğutucu sistem, aşağıdaki parçalardan meydana gelmektedir:

- Silindirdeki soğutucu borular.

• Hava girişi bölmesi

Soğutucu sistemi, haftada bir kez; daha olağanüstü koşullarda ise daha sík olmak üzere fırçayla temizleyiniz. Kirli ya da temizlenmeden yerine konulmuş bir soğutucu sistem, bıçkının aşirî ísinmasına ve silindir ile kömürün arızalanmasına yol açar. Nozulların tukalı olup olmadıklarını kontrol edin.

Hava girişi bölmesi

Yaprak veya çöp gibi nesnelerin, hava girişinin alt kısmı dahil herhangi bir kısmını tıkayıp tıkamadığını kontrol edin.

Tıkanmış hava girişi, makinenin üfleme kapasitesini azaltıp motorun çalışma ısısını yükselterek motorun arızalanmasına neden olabilir. Motoru durdurun ve nesneyi çıkarın.

UYARI! Bölme yerinde değilse üfleyiciyi asla kullanmayın. Kullanmadan önce bölmenin yerinde ve hasarsız olup olmadığını kontrol edin.

Buji

Aşağıdaki durumlar bujinin kondisyonunu etkiler:

• Yanlış ayarlanmış bir karbüratör.
• Yakıttaki hatalı bir yağ (az veya çok) karışımı motora zarar verir.
• Kirli bir hava filtresi.

Bu faktörler bujinin elektrotlarında artıklara yol açar ve çekiş bozuklukları ile çalıştırma zorluklarına neden olabilir.

Bujileri dışkı sı mdaki temizliğini yapı nı z. Bujileri sökerek elektrik mesafesini kontrol ediniz. Mesafeyi 0,6-0,7 mm ye

BAKIM

ayarlayı mı z veya bujileri değiştiriniz. Bunun için bujiler kı smı na bakı mı z radyo arı zası.

DİKKAT! Her zaman önerilen buji tipini kullanınız! Yanlış buji, kömür/silindir tahribine neden olur.

Her zaman önerilen buji tipini kullaníniz (NGK BPMR7A)! Yanlış buji, kömür/silindir tahribine neden olur.

Hava filtresi

Aşağıdakilerden kaçınmak için hava filtresi toz ve kirden arındırılmalı ve düzenli olarak temizlenmelidir:

• Karbüratör arízalarí.
• Çalıştırma sorunları.
• Motor gücünün azalması.
• Motor parçalarında gereksiz aşınması
• Anormal ölçüde fazla yakıt tüketimi.

Hava filtresini kontrol edin ve gerekirse temizleyin.

Susturucu, silindir gibi parçaların üzerindeki sıcak yüzeylere temas etmekten kaçının. Temas edilmesi halinde ciltte yanık oluşabilir.

Hava filtresinin temizlenmesi

• Hava filtresi kapağını sökünüz ve filtreyi dışarıya çıkarınız. Hava filtresini sıcak suyla ve banyo sabunuyla yıkayınız.
• Hava filtresini ve hava filtresi kapağını yerine takın. Hava siperliğini tekrar yerleştirmeyi unutmayın. Izgara eksikse hava temizleyicinin sızdırmazlığı uygun bir şekilde sağlanmaz ve silindire toz girebilir.

Uzun süre kullanılmış bir hava filtresinin büsbütün temizlenmesi olanaksızdır. Bundan ötürü filtre, düzenli aralıklarda yenisiyle değiştirilmelidir. Bozuk bir hava filtresi kesinlikle değiştirilmek zorundadır.

Eğer makine tozlu ortamlarda kullanılıyororsa, o taktirde hava filtresinin iç kısmının yağlanması gerekir. Bunun için kullanma talimatı bölümünde hava filtresinin iç kısmının yağlanması kısmına bakınız.

Hava filtresinin yağlanması

Daima özel filtre yağı kullanın. Filtre yağı, filtreye eşit dağılmasını sağlayan bir solvent içerir. Bu nedenle, ciltle temas ettirmekten kaçının.

Hava filtresini plastik bir torba içine koyunuz ve filtre yağını, filtrenin içine dökünüz. Yağın eşit şekilde filtreye dağılabilmesi için plastik torbayı elinizle yoğurunuz. Hava filtresini plastik torbanın içinden alarak dışarıya çıkarınız ve yerine tekrar monte etmeden önce üstünde kalan fazla yağı dökerek tekrar takınız. Kesinlikle alışagelmiş motor yağı kullanmayınız. Motor yağı çok çabuk bir şekilde filtrenin dibine çöker ve hiç bir işlev görmez.

Omuz kayışı hasar görürse kullanım sırasında kopabilir ve makine düşüp yaralanmalara neden olabilir. Omuz kayışını değiştirmek için aşağıdaki talimatları izleyin.

1 Kelepçeyi kayıştan çıkarın.
2 Kayışın ucunu askının içinden geçirin.
3 Kelepçeyi kaynaşa takın.

UYARI! Kelepçedeki kalın yuvarlak pimin kaynaşa takıldığından emin olun. Yanlış bir şekilde takılırsa yaralanmalara neden olabilir.

BAKIM

Bakım şeması

Aşağıda, genel bakım konusunda bazy açıklamalar bulunmakadır. Daha fazla bilgiye gereksinim duyuyorsanız o taktirde servisinizle görüşünüz.

Bakim Günlük bakım Haftalık bakım Aylık bakım
Makinenin dış kısmını temizleyin. X
Gaz kontrolü fonksiyonlarının güvenli şekilde çalışıp çalışmadığını gözden geçirin.	X
Makinenin durdurma düğmesinin çalışıp çalışmadığını kontrol ediniz. X
Hava filtresinin temiz olup olmadığını kontrol edin. X
Vidaların ve somunların sıkışma durumlarını denetleyiniz. X
Motordan, depodan veya yakıt hatlarından yakıt sızıntısı olup olmadığını kontrol edin.	X
Yakıt filtresinde kirlenme olup olmadığını ve yakıt hortumunda çatlak veya başka kusurlar olup olmadığını kontrol edin. Gerekirse değiştirin.	X
Hava giriş bölmesinin tüm taraflarının tıkalı olup olmadığını kontrol edin.	X
Motor çalıştırma cihazı (halatıyla beraber) kontrol ediniz. X
Titreşim yalıtıcılfarínin arızalı olup olmadıklarını denetleyiniz. X
Bujileri dışkı-side temizliğini yapı nı z. Bujileri sökerek elektrik mesafesini kontrol ediniz. Mesafeyi 0,6-0,7 mm ye ayarlayı nı z veya bujileri değiştiriniz. Bunun için bujilerkısmı na bakı nı z radyo arı zası.		X
Makinenin soğutma sistemini temizleyin. X
Karbüratörü dış kısmda temizleyiniz ve kirlerini boşaltınız. X
Tüm kabloları ve bağlantıları denetleyiniz. X
Bujileri değiştiriniz. Bunun için bujiler kısmına bakınız radyo arızası. X
Hava filtresini temizleyiniz. Gerektiğinde değiştiriniz. X
Yakıt tankını temizleyiniz.			X

Susturucu servisi veya değişimi için her 50 saatte yetkili servisle iletişime geçin.

Teknik bilgiler

Teknik bilgiler

Teknik bilgiler GB 355BP (BP152PR)

Motor

ISO 8893 uyarınca azami motor çıkışı, kW/dev/dak 1,5/6500

Ateşleme sistemi

Buji NGK BPMR 7A/ Champion RCJ 6Y

Elektrot aralığı, inç/mm 0,6-0,7

Ağirlik

Ağırlığı, yakıtsız, kg 9,2

Gürültü emisyonları

(1 nolu dipnota bakíníz)

Ses gücü düzeyi, ölçülmüş dB(A) 109

Ses gücü düzeyi, garantili L _WA dB(A) 113

Ses düzeyi

(2 nolu dipnota bakíníz)

EN15503 dB(A)'ya göre ölçülen kullanıcıının kulağındaki eşdeğer ses basıncı düzeyi 95

Titreşim düzeyleri

(3 nolu dipnota bakíníz)

EN15503 doğrultusunda, kulplarda ölçülen denk vibrasyon düzeyleri ( a_hv,eq ): m/sn ² 5,5

Dipnot 1: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC Ek V'e uyarınca ses gücü (LWA) olarak ölçülmüştür.

Dipot 2: Eşdeğer ses basıncı düzeyi değeri, boşta çalışma için 1/7 ve hızlı çalışma için 6/7 çalışma döngüsü zamanıyla hesaplanmıştır. Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerin tipik istatistiksel dağılımı (standart sapma) 1 dB(A)'dır.

Dipot 3: Eşdeğer titreşim düzeyi değeri, boşta çalışma için 1/7 ve hızlı çalışma için 6/7 çalışma döngüsü zamanıyla hesaplanmıştır. Eşdeğer titreşim düzeyi için bildirilen verilerin tipik istatistiksel dağılımı (standart sapma) 1 m/s ² ’dir.

Uygunluk konusunda AB deklarasyonu

(Sadece Avrupa için geçerlidir)

Üreticinin adı: Husqvarna AB, SE-561 82 Huskvarna, İsveç (Tel [phone]).

Husqvarna AB, aşağıdaki model tarafından temsil edilen sırt tipi üfleyici platformu BP152PR'den sorumlu olan tek taraftır: McCulloch GB 355BP

2016 yılı ve sonrası tarihli seri numaralı. Model numarası, yıl ve sonraki seri numaralarıyla birlikte düz metin olarak tip plakasında açıkça belirtilmiştir.

2016 yılı ve sonrası tarihli seri numarahı. Platform ve model numarası, yıl ve sonraki seri numaralarıyla birlikte düz metin olarak tip plakasında açıkça belirtilmiştir.

Daha önce belirtilen beyanın konusu aşağıdaki Konsey Direktiflerindeki gereksinimlerle uyumluluk sağlamaktır:

• 17 Mayıs 2006 tarihli 2006/42/AT sayılı "makinelerle ilgili" direktif.
• 2014/30/EU sayılı ve 26 Şubat 2014 tarihli 'elektromanyetik uyumlulukla ilgili'
• 8 Mayıs 2000 tarihli 2000/14/AT sayılı 'çevredeki gürültü emisyonlarıyla ilgili' direktif

Açıklanan ses değerleri, kullanım kılavuzunun teknik veriler sayfasında belirtilmiştir.

Uygulanan standartlar:

EN ISO 12100:2010, EN 15503:2009, CISPR 12:2007, ISO 14982:2009

30 Eylül 2016

John Thompson, Ürün ve Pazarlama Müdürü EUAP.

(Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)

WWW.MCCULLOCH.COM

Bruksanvisning i original Originale instruktioner Alkuperäiset ohjeet Originale instruksjoner Original instructions Instructions d'origine Originele instructies Istruzioni originali Instrucciones originales

Originalanweisungen Instruções originais Оригинальные

Оригинални инструкции Eredeti útmutatás Instrukcja oryginalna Originaaljuhend Instrukcijas originālvalodā

Originalios instrukcijos Pôvodné pokyny Prvobitna uputstva Izvirna navodila Pûvodní pokyny Instrucțiuni initiale Архікєс одеяєс Основні інструкції Orijinal talimatlar

1158610-38

2016-11-08
