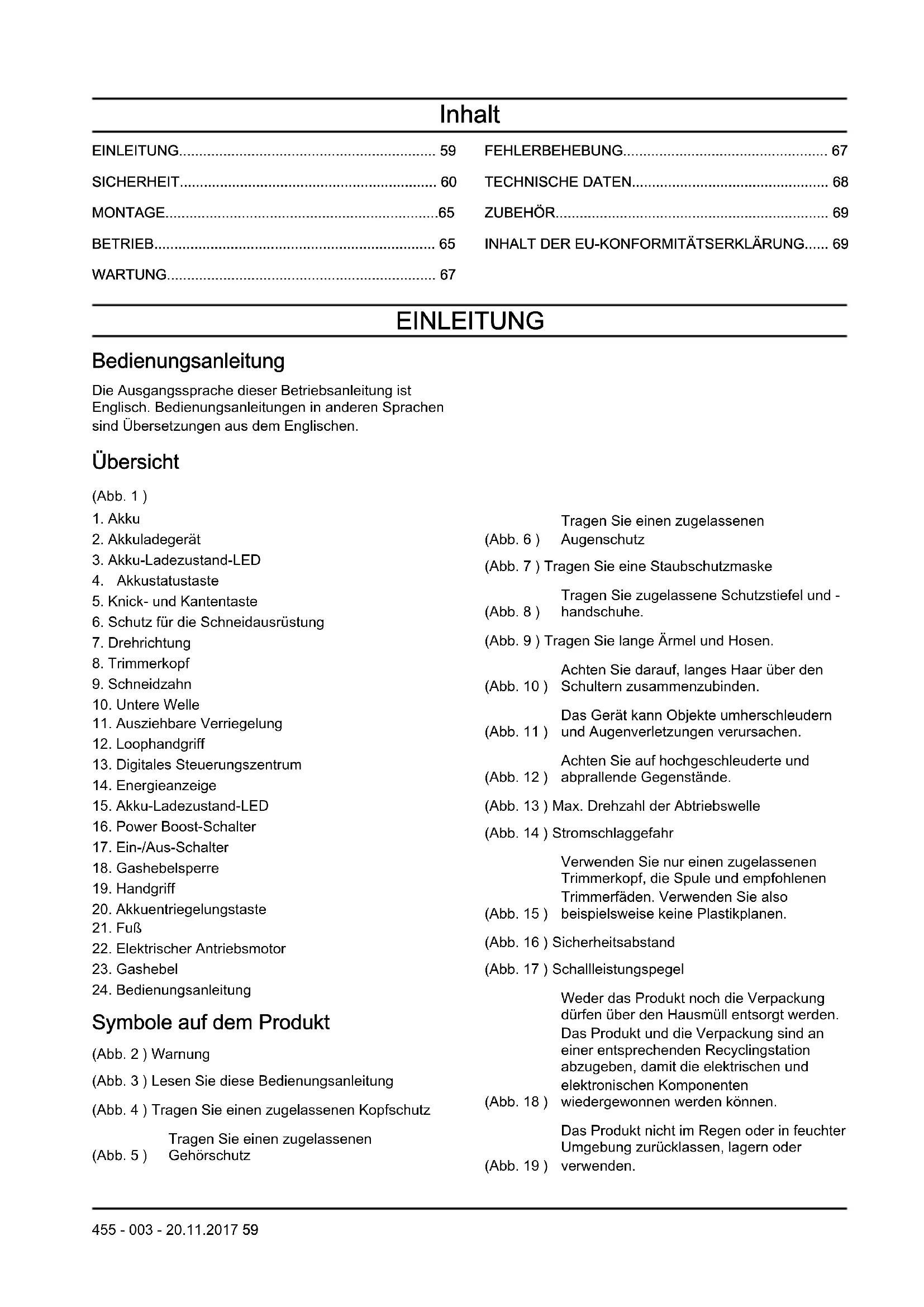

BEDIENUNGSANLEITUNG Li58T MCCULLOCH

EINLEITUNG Bedienungsanleitung Die Ausgangssprache dieser Betriebsanleitung ist Englisch. Bedienungsanleitungen in anderen Sprachen sind Übersetzungen aus dem Englischen. Übersicht (Abb. 1 )

3. Akku-Ladezustand-LED

5. Knick- und Kantentaste

6. Schutz für die Schneidausrüstung

11. Ausziehbare Verriegelung

13. Digitales Steuerungszentrum

15. Akku-Ladezustand-LED

16. Power Boost-Schalter

17. Ein-/Aus-Schalter

20. Akkuentriegelungstaste

22. Elektrischer Antriebsmotor

24. Bedienungsanleitung

Symbole auf dem Produkt (Abb. 2 ) Warnung (Abb. 3 ) Lesen Sie diese Bedienungsanleitung (Abb. 4 ) Tragen Sie einen zugelassenen Kopfschutz (Abb. 5 ) Tragen Sie einen zugelassenen Gehörschutz (Abb. 6 ) Tragen Sie einen zugelassenen Augenschutz (Abb. 7 ) Tragen Sie eine Staubschutzmaske (Abb. 8 ) Tragen Sie zugelassene Schutzstiefel und - handschuhe. (Abb. 9 ) Tragen Sie lange Ärmel und Hosen. (Abb. 10 ) Achten Sie darauf, langes Haar über den Schultern zusammenzubinden. (Abb. 11 ) Das Gerät kann Objekte umherschleudern und Augenverletzungen verursachen. (Abb. 12 ) Achten Sie auf hochgeschleuderte und abprallende Gegenstände. (Abb. 13 ) Max. Drehzahl der Abtriebswelle (Abb. 14 ) Stromschlaggefahr (Abb. 15 ) Verwenden Sie nur einen zugelassenen Trimmerkopf, die Spule und empfohlenen Trimmerfäden. Verwenden Sie also beispielsweise keine Plastikplanen. (Abb. 16 ) Sicherheitsabstand (Abb. 17 ) Schallleistungspegel (Abb. 18 ) Weder das Produkt noch die Verpackung dürfen über den Hausmüll entsorgt werden. Das Produkt und die Verpackung sind an einer entsprechenden Recyclingstation abzugeben, damit die elektrischen und elektronischen Komponenten wiedergewonnen werden können. (Abb. 19 ) Das Produkt nicht im Regen oder in feuchter Umgebung zurücklassen, lagern oder verwenden.

455 - 003 - 20.11.2017 59(Abb. 20 ) Recycling

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.

• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

das Gerät nicht bei einem autorisierten Service Center oder von einem zugelassenen Fachmann repariert wurde. SICHERHEIT Sicherheitsdefinitionen Die nachstehenden Definitionen geben den Schweregrad für jedes Signalwort an. WARNUNG: Personenschäden. ACHTUNG: Schäden am Gerät. Hinweis: Diese Informationen erleichtern die Verwendung des Geräts. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG: Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos). Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Staub oder Dämpfe entzünden können.

• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit einem FI- Schutzschalter (RCD). Die Verwendung eines FI- Schutzschalters (RCD) verringert das Risiko eines elektrischen Schlags. Persönliche Sicherheit 60 455 - 003 - 20.11.2017• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus- Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren. Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarbeiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

• Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händen eine Gefahr dar.

• Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie, ob bewegliche Teile falsch eingestellt sind oder klemmen, ob Teile gebrochen oder so weit beschädigt sind, dass der sichere Betrieb des Elektrowerkzeugs beeinträchtigt werden kann. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise, und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen. Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für eine andere Batterie verwendet wird.

• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Austretende Akkuflüssigkeit kann Reizungen oder Verätzungen verursachen. Service

455 - 003 - 20.11.2017 61• Lassen Sie das Elektrowerkzeug von einem

qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird dafür gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. Sicherheitshinweise für Rasentrimmer Einweisung

• Lesen Sie die Anweisungen gründlich durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Geräts vertraut.

• Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener.

Denken Sie daran, dass der Bediener oder Benutzer für Unfälle oder Gefahrensituationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren. Vor der Inbetriebnahme

• Prüfen Sie das Gerät vor dem Gebrauch immer auf beschädigte, fehlende oder falsch platzierte Schutzvorrichtungen oder Abdeckungen.

• Betreiben Sie das Gerät niemals, wenn sich Personen, insbesondere Kinder, oder Haustiere in der Nähe befinden. Betrieb

• Tragen Sie beim Betrieb des Geräts jederzeit einen Augenschutz und festes Schuhwerk.

• Verwenden Sie das Gerät nicht bei schlechten Wetterverhältnissen, insbesondere dann, wenn das Risiko eines Blitzeinschlages besteht.

• Verwenden Sie das Gerät nur bei Tageslicht oder bei einwandfreier künstlicher Beleuchtung.

• Bedienen Sie das Gerät niemals mit beschädigten oder ohne Schutzvorrichtungen und Abdeckungen.

• Schalten Sie den Motor nur ein, wenn die Hände und Füße weit genug vom Schnittbereich entfernt sind.

• Entfernen Sie immer den Akku:

• wenn Sie das Gerät unbeaufsichtigt abstellen;

• bevor Sie eine Blockierung entfernen;

• bevor Sie das Gerät prüfen, reinigen oder Arbeiten daran ausführen;

• nachdem Sie einen Fremdkörper getroffen haben;

• wenn das Gerät beginnt, ungewöhnlich zu vibrieren.

• Achten Sie darauf, dass keine Verletzungen an den Füßen oder den Händen durch das Schneidwerkzeug entstehen.

• Achten Sie immer darauf, dass die Lüftungsöffnungen von Fremdkörpern frei bleiben. Wartung und Lagerung

• Entfernen Sie den Akku, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.

• Verwenden Sie nur die vom Hersteller empfohlenen Ersatz- und Zubehörteile.

• Prüfen und warten Sie das Gerät regelmäßig. Lassen Sie das Gerät nur von einem autorisierten Reparaturdienst reparieren.

• Wenn das Gerät nicht benutzt wird, bewahren Sie es außerhalb der Reichweite von Kindern auf. Allgemeine Sicherheitshinweise

• Verwenden Sie das Gerät ordnungsgemäß. Eine falsche Verwendung kann zu schweren bis tödlichen Verletzungen führen. Verwenden Sie das Gerät nur für die in dieser Betriebsanleitung aufgeführten Arbeiten. Verwenden Sie das Gerät nicht für andere Aufgaben.

• Beachten Sie die Anweisungen in dieser Bedienungsanleitung. Beachten Sie die Symbole und die Sicherheitshinweise. Die Nichtbeachtung der Anweisungen und Symbole kann zu Verletzungen oder zum Tod führen.

• Werfen Sie diese Bedienungsanleitung nicht weg. Verwenden Sie die Anweisungen für das Zusammensetzen und den Betrieb, und halten Sie Ihr Gerät in gutem Zustand. Befolgen Sie die Anweisungen für die korrekte Installation von Anbaugeräten und Zubehörteilen. Verwenden Sie ausschließlich zugelassene Anbaugeräte und Zubehörteile.

• Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Halten Sie sich an den Wartungsplan. Führen Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden. Alle sonstigen Wartungsarbeiten müssen von einem autorisierten Service Center durchgeführt werden.

• Diese Bedienungsanleitung kann nicht alle Situationen abdecken, die bei der Verwendung des Geräts auftreten können. Seien Sie immer vorsichtig und arbeiten Sie mit gesundem Menschenverstand. Führen Sie keine Arbeiten mit oder Wartungen am Gerät durch, wenn Sie sich in einer Situation unsicher sind. Wenden Sie sich an einen Produktfachmann, Ihren Fachhändler, Ihren Service Vertreter oder das autorisierte Service Center für weitere Informationen.

• Entfernen Sie den Akku, bevor Sie das Produkt zusammenbauen, einlagern oder warten.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tödlichen Verletzungen führen.

• Dieses Produkt erzeugt ein elektromagnetisches Feld. Das elektromagnetische Feld kann medizinische Implantate beschädigen. Sprechen Sie vor der Inbetriebnahme des Geräts mit Ihrem Arzt und dem Hersteller des medizinischen Implantats. 62 455 - 003 - 20.11.2017• Lassen Sie nicht zu, dass Kinder das Gerät verwenden. Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verschließen Sie das Gerät in einem Bereich, zum dem Kinder und nicht autorisierte Personen keinen Zugang haben.

Das Gerät kann Objekte auswerfen und Verletzungen verursachen. Beachten Sie die Sicherheitshinweise, um das Risiko von Verletzungen oder Tod zu verringern.

• Entfernen Sie sich nicht vom Produkt, wenn der Motor eingeschaltet ist. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht.

• Der Bediener des Geräts trägt bei einem Unfall die Verantwortung.

• Überprüfen Sie vor dem Gebrauch das Gerät auf schadhafte Teile.

• Achten Sie vor dem Gebrauch des Geräts darauf, einen Mindestabstand von 15 m von anderen Personen oder von Tieren einzuhalten. Stellen Sie sicher, dass eine Person in einem angrenzenden Bereich weiß, dass Sie das Gerät benutzen.

• Halten Sie sich an nationale und lokale gesetzliche Bestimmungen. Diese können den Betrieb des Geräts unter bestimmten Bedingungen verhindern oder einschränken. Sicherheitshinweise für den Betrieb

• Stellen Sie sicher, dass das Gerät vollständig zusammengebaut ist, bevor Sie es verwenden.

• Das Gerät kann Objekte umherschleudern und Augenverletzungen verursachen. Tragen Sie immer einen zugelassenen Augenschutz, wenn Sie mit dem Gerät arbeiten.

• Achten Sie darauf, dass sich während der Arbeiten kein Kind unbemerkt dem Gerät nähert.

• Benutzen Sie das Gerät nicht, wenn sich Personen im Arbeitsbereich befinden. Halten Sie das Gerät an, wenn eine Person den Arbeitsbereich betritt.

• Stellen Sie sicher, dass Sie immer die Kontrolle über das Gerät behalten.

• Verwenden Sie das Gerät nicht, wenn Sie bei einem Unfall keine Hilfe holen können. Stellen Sie immer sicher, dass Dritte wissen, wenn Sie das Gerät benutzen werden, bevor Sie es in Betrieb nehmen.

• Schauen Sie sich immer nach Personen und Tieren im Sicherheitsbereich um, bevor Sie sich mit dem Gerät herumdrehen.

• Entfernen Sie alle unerwünschten Materialien aus dem Arbeitsbereich, bevor Sie beginnen. Wenn die Schneidausrüstung gegen ein Objekt stößt, kann das Objekt umhergeschleudert werden und Verletzungen oder Schäden verursachen. Unerwünschtes Material kann sich um die Schneidausrüstung wickeln und Schäden verursachen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter wie Nebel, Regen, starkem Wind, Gewittergefahr oder sonstigen Schlechtwetterbedingungen. Bei schlechtem Wetter könnten sich gefährliche Bedingungen einstellen, z. B. rutschige Bodenflächen.

• Stellen Sie sicher, dass Sie sich beim Arbeiten frei bewegen und stabil stehen können.

• Vermeiden Sie Situationen, in denen Sie fallen könnten, wenn Sie mit dem Gerät arbeiten. Neigen Sie sich nicht bei der Arbeit mit dem Gerät.

• Halten Sie das Gerät immer mit beiden Händen fest. Halten Sie das Gerät auf der rechten Seite des Körpers.

• Betreiben Sie das Produkt mit der Schneidausrüstung unter Hüfthöhe.

• Stellen Sie den Motor ab, bevor Sie das Produkt bewegen.

• Stellen Sie das Produkt nicht bei eingeschaltetem Motor ab.

• Stellen Sie vor dem Entfernen unerwünschter Materialien den Motor ab, und warten Sie, bis die Schneidausrüstung stillsteht. Warten Sie, bis die Schneidausrüstung stillsteht, bevor Sie oder ein Helfer das geschnittene Material entfernen. Persönliche Schutzausrüstung

• Verwenden Sie immer geeignete persönliche Schutzausrüstung bei der Benutzung des Geräts. Das Tragen persönlicher Schutzausrüstung schließt das Risiko von Verletzungen nicht aus. Das Tragen persönlicher Schutzausrüstung verringert das Ausmaß der Verletzungen bei einem Unfall.

• Tragen Sie immer einen zugelassenen Augenschutz beim Arbeiten mit dem Gerät.

• Arbeiten Sie mit dem Gerät nicht barfuß oder mit offenen Schuhen. Tragen Sie stets robuste und rutschfeste Schuhe.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf auch zugelassene Schutzhandschuhe.

• Tragen Sie einen Helm, wenn Ihnen Gegenstände auf den Kopf fallen könnten.

• Tragen Sie immer einen zugelassenen Gehörschutz beim Arbeiten mit dem Gerät. Lärmbelastung über einen längeren Zeitraum kann zu lärmbedingten Hörschäden führen.

• Vergewissern Sie sich, dass Sie einen Erste-Hilfe- Kasten griffbereit haben. Schutzvorrichtungen am Gerät

• Achten Sie darauf, das Gerät regelmäßig zu warten.

• Dies erhöht die Lebensdauer des Geräts.

• Die Gefahr von Unfällen sinkt.

455 - 003 - 20.11.2017 63Lassen Sie einen Vertragshändler oder ein

autorisiertes Service Center das Gerät regelmäßig überprüfen, um Einstellungen oder Reparaturen vorzunehmen.

• Benutzen Sie kein Gerät mit defekten Schutzvorrichtungen. Wenn das Gerät beschädigt ist, wenden Sie sich an ein autorisiertes Service Center. Schutz für die Schneidausrüstung Die Schutzvorrichtung der Schneidausrüstung verhindert, dass ein loser Fremdkörper in Richtung des Fahrers geschleudert wird. Überprüfen Sie den Schutz der Schneidausrüstung auf Beschädigung und ersetzen Sie ihn gegebenenfalls. Verwenden Sie nur die zugelassene Schutzvorrichtung für die Schneidausrüstung. Schneidausrüstung

• Führen Sie die regelmäßigen Wartungen aus. Lassen Sie ein autorisiertes Service Center die Schneidausrüstung regelmäßig überprüfen, um Einstellungen oder Reparaturen vorzunehmen.

Dies erhöht die Leistung der Schneidausrüstung.

• Die Lebensdauer der Schneidausrüstung steigt.

• Die Gefahr von Unfällen sinkt.

• Verwenden Sie ausschließlich eine für die Schneidausrüstung zugelassene Schutzvorrichtung. Weitere Informationen finden Sie unter

• Verwenden Sie keine beschädigte Schneidausrüstung. Kopf des Rasentrimmers

• Wickeln Sie den Faden des Rasentrimmers straff und gleichmäßig um die Trommel, um Vibrationen zu vermeiden.

• Verwenden Sie nur zugelassene Rasentrimmerköpfe und Rasentrimmerfäden. Siehe

• Verwenden Sie einen Rasentrimmerfaden mit korrekter Länge. Ein langer Rasentrimmerfaden verbraucht mehr Motorleistung als ein kurzer Rasentrimmerfaden.

• Achten Sie darauf, dass das Messer an der Schutzvorrichtung der Schneidausrüstung nicht beschädigt ist.

• Weichen Sie den Rasentrimmerfaden zwei Tage lang in Wasser ein, bevor Sie ihn am Gerät befestigen. Dies erhöht die Lebensdauer des Rasentrimmerfadens.

SICHERHEIT IM UMGANG MIT

AKKUS Verwenden Sie nur Akkus des Herstellers, und laden Sie diese ausschließlich in einem Akkuladegerät des Herstellers. Die wiederaufladbaren Akkus dürfen nur zur Energieversorgung zugehöriger kabelloser Produkte verwendet werden. Um Verletzungen vorzubeugen, darf der Akku nicht zur Energieversorgung anderer Geräte verwendet werden.

• Sie dürfen den Akku nicht zerlegen, öffnen oder zerkleinern.

• Setzen Sie Akkus nicht direkter Sonneneinstrahlung oder Hitze aus. Halten Sie Akkus von Feuer fern.

Überprüfen Sie das Akkuladegerät und den Akku regelmäßig auf Beschädigungen. Beschädigte oder veränderte Akkus können zu Feuer, Explosionen oder Verletzungsgefahr führen. Reparieren Sie keine beschädigten Akkus und öffnen Sie auch keine beschädigten Akkus.

• Verwenden Sie keinen Akku und kein Produkt, der bzw. das defekt ist, verändert wurde oder beschädigt ist.

• Verändern oder reparieren Sie keine Produkte oder den Akku. Lassen Sie Reparaturen ausschließlich von Ihrem autorisierten Händler durchführen.

• Schließen Sie weder eine Speicherzelle noch einen Akku kurz. Bewahren Sie die Akkus nicht in einer Box oder einer Schublade auf, in der es durch andere Metallobjekte zu einem Kurzschluss kommen kann.

• Nehmen Sie den Akku erst aus seiner Originalverpackung, wenn dieser für den Betrieb gebraucht wird.

• Setzen Sie die Akkus keinen mechanischen Erschütterungen aus.

• Wenn aus einem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und suchen Sie medizinische Hilfe auf.

• Verwenden Sie ausschließlich das Akkuladegerät, welches für den Betrieb mit dem Akku vorgesehen ist.

• Achten Sie für einen korrekten Betrieb auf das Plus (+) und das Minus (-) auf dem Akku und dem Produkt.

• Verwenden Sie keinen Akku, der nicht für den Betrieb mit dem Produkt vorgesehen ist.

• Verwenden Sie nicht gleichzeitig Akkus mit unterschiedlicher Spannung oder von unterschiedlichen Herstellern in einem Gerät.

• Achten Sie darauf, die Akkus von Kindern fernzuhalten.

• Kaufen Sie stets die richtigen Akkus für das Produkt.

• Bewahren Sie die Akkus sauber und trocken auf.

• Reinigen Sie verschmutze Akkukontakte mit einem sauberen, trockenen Tuch.

• Sekundäre Akkus müssen vor dem Gebrauch aufgeladen werden. Verwenden Sie immer das richtige Akkuladegerät, und beachten Sie die Anweisungen zum korrekten Laden in der Anleitung.

• Sehen Sie von einem Dauerladen eines Akkus ab, wenn dieser nicht in Betrieb ist. 64 455 - 003 - 20.11.2017• Heben Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.

• Verwenden Sie den Akku ausschließlich für seinen erforderlichen Betrieb.

• Entfernen Sie den Akku vom Produkt, wenn dieses nicht verwendet wird.

Halten Sie den Akku während des Betriebs fern von Büroklammern, Schlüsseln, Nägeln, Schrauben und anderen kleinen Metallobjekten. Hierdurch kann es zu einer Überbrückung der Kontakte kommen. Durch Kurzschluss der Akkukontakte kann es zu Verbrennungen oder Bränden kommen. MONTAGE WARNUNG: Lesen Sie vor dem Zusammensetzen des Geräts das Kapitel über Sicherheit. So ändern Sie die Position des Loophandgriffs (Abb. 21 )

1. Lösen Sie die Verriegelung.

2. Bewegen Sie den Loophandgriff in die korrekte

3. Schließen Sie die Verriegelung.

4. Stellen Sie sicher, dass die Schrauben an der

Verriegelung angezogen sind. Um die Länge der Stange zu verändern Der Teleskopstange des Geräts ermöglicht Ihnen, die Stange auf die richtige Länge einzustellen.

1. Lösen Sie die Verriegelung.

2. Bewegen Sie den unteren Teil der Stange, um

diesen zu verlängern oder zu verkürzen.

3. Schließen Sie die Verriegelung.

4. Stellen Sie sicher, dass die Schrauben an der

Verriegelung angezogen sind. So befestigen Sie die Schutzvorrichtung der Schneidausrüstung und den Trimmerkopf (gerades Führungsrohr)

Befestigen Sie die Schutzvorrichtung der Schneidausrüstung (A) mit den Schrauben (L) am Führungsrohr. Kontrollieren Sie, dass Sie die korrekte Schutzvorrichtung für die Schneidausrüstung und den passenden Trimmerkopf verwenden. (Abb. 22 )

2. Drehen Sie den Trimmerkopf (H) gegen den

Uhrzeigersinn, um den Trimmerkopf am Getriebe zu befestigen (Linksgewinde). (Abb. 23 ) BETRIEB WARNUNG: Lesen Sie vor der Nutzung des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Bevor Sie das Produkt starten

• Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten oder Tiere aufhalten.

• Warten Sie das Gerät täglich. Siehe Tägliche Wartung auf Seite 67

So setzen Sie den Akku ein

• Richten Sie die Rippen des Akkus an den Schlitzen im Akkufach aus. Setzen Sie den Akku in das Akkufach, bis ein Klicken zu hören ist.

• Um den Akku herauszunehmen, drücken und halten Sie die Freigabetaste, und ziehen Sie den Akku heraus. So starten Sie den Motor

1. Setzen Sie den Akku ein. Siehe

So setzen Sie den Akku ein auf Seite 65

2. Drücken Sie den Ein-/Aus-Schalter, bis die Anzeige

3. Halten Sie das Griffrohr mit der linken Hand fest.

4. Drücken und halten Sie den oberen Hebel mit der

Während Sie den oberen Hebel festhalten, drücken und halten Sie den unteren Hebel. Drücken Sie den unteren Hebel weiter für den Betrieb des Geräts.

• Drücken Sie den unteren Hebel leicht für eine niedrigere Geschwindigkeit.

• Drücken Sie den unteren Hebel fester für eine höhere Geschwindigkeit.

6. Beginnen Sie mit dem Betrieb.

So schalten Sie den Motor aus

1. Lösen Sie den Gashebel.

2. Drücken Sie den Ein-/Aus-Schalter, bis die Anzeige

455 - 003 - 20.11.2017 65Zum Wechseln des Betriebsmodus

Der Betriebsmodus des Geräts kann geändert werden, während das Gerät in Betrieb ist. Es gibt zwei Betriebsmodi:

1. Standard-Modus - Spart Energie und maximiert

Laufzeit. Der Standard-Modus ist für die meisten Aufgaben geeignet. Hinweis: Das Gerät ist beim Start auf Standardmodus geschaltet.

2. Boost-Modus - Im Boost-Modus läuft das Gerät bei

hoher Geschwindigkeit. Der Boost-Modus läuft mit maximaler Leistung für anspruchsvollere Aufgaben. Um den Boost-Modus zu starten, drücken Sie die Boost-Mode-Taste, bis die Anzeige aufleuchtet. Zum Stoppen des Boost-Modus drücken Sie die Boost- Mode-Taste, bis die Anzeige nicht mehr aufleuchtet. Hinweis: Wenn der Gashebel während des Betriebs losgelassen wird, startet das Gerät erneut im letzten Modus. Wenn das Gerät automatisch angehalten wird oder wenn der Betreiber den Ein-/Aus-Schalter drückt, wird der zuletzt verwendete Modus aus dem Speicher gelöscht. Das Gerät wird beim Start wieder auf Standardmodus geschaltet. Energieanzeige Die Energieanzeige zeigt an, wie viel Energie das Gerät während des Betriebs verbraucht.

• Die LED-Leuchten 4 und 5 zeigen die beste Leistung und beste Effizienz an.

• Die LED-Leuchte 6 auf der rechten Seite zeigt die maximale Leistung und die geringste Akkueffizienz an. Akku-Ladezustand-LED Der Status des Akkus wird angezeigt, bis Sie den Gashebel ziehen. Wenn Sie den Gashebel loslassen, wird der Status des Akkus wieder angezeigt. Die Anzahl der aufleuchtenden LEDs zeigt den aktuellen Ladezustand des Akkus an. LED-Leuchten Akkuladezustand Alle grünen LEDs leuchten auf Vollständig geladen (100 %–76 %) LED 1, 2 und 3 leuchten auf Der Akku ist zu 75 % - 51 % gela- den. LED 1 und 2 leuchten auf Der Akku ist zu 50 % - 26 % gela- den. LED 1 leuchtet auf Der Akku ist zu 25 % - 6 % gela- den. LED 1 blinkt Der Akku ist zu 5 % - 0 % geladen. Hinweis: Wenn der Motor anhält und die Betriebs-LED eingeschaltet bleibt, drücken Sie die Taste auf dem Akku. Mögliche Lösungen finden Sie unter FEHLERBEHEBUNG auf Seite 67

Hinweis: Wenn der Akku vollständig entladen ist, wird der Motor sofort angehalten. Hinweis: Der Motor stoppt automatisch, wenn der Akku oder die Motorsteuerung bei anspruchsvollem Betrieb zu heiß sind. Lassen Sie Motor und Akku abkühlen. Das Gerät wird dann zurückgesetzt. So arbeiten Sie mit dem Rasentrimmer

• Reinigen Sie die Abdeckung des Trimmerkopfes, wenn Sie einen neuen Trimmerfaden befestigen, um Schwingungen zu vermeiden.

• Untersuchen Sie andere Teile des Trimmerkopfes und reinigen Sie diese, falls erforderlich. So trimmen Sie Gras

Halten Sie den Trimmerkopf nah über dem Boden und neigen Sie ihn dabei etwas.(Abb. 24 )

• Drücken Sie den Rasentrimmer nicht in das Gras. So mähen Sie den Rasen

1. Stellen Sie sicher, dass der Rasentrimmerfaden

beim Schneiden parallel zum Boden läuft. (Abb. 25 )

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Der Boden und das Gerät könnten dadurch beschädigt werden.

3. Der Trimmerkopf sollte nicht durchgängig den Boden

berühren, da es sonst zu Schäden am Trimmerkopf kommen kann.

4. Arbeiten Sie mit Vollgas, wenn Sie das Gerät beim

Mähen von einer Seite zur anderen bewegen. Stellen Sie sicher, dass der Rasentrimmerfaden beim Schneiden parallel zum Boden läuft. (Abb. 26 ) So trimmen Sie die Graskanten

1. Stellen Sie sicher, dass der Rasentrimmerfaden

beim Schneiden vertikal zum Boden läuft. Gehen Sie langsam über den Bereich, in dem geschnitten werden soll.

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Der Boden und das Gerät könnten dadurch beschädigt werden.

3. Der Trimmerkopf sollte nicht durchgängig den Boden

berühren, weil es sonst zu Schäden am Trimmerkopf kommen kann.

4. Geben Sie Vollgas.

5. Stellen Sie sicher, dass der Trimmerfaden das

geschnittene Material in einen Bereich auswirft, wo bereits geschnitten wurde. 66 455 - 003 - 20.11.2017Für den Einsatz der Knick- und Kanttaste Die Knick- und Kanttaste des Geräts erlaubt dem Bediener, den Trimmerkopf zu drehen. Dadurch lassen sich Kanten an Wegen oder Einfahrten besser bearbeiten. (Abb. 27 )

1. Drücken und halten Sie die Taste und drehen Sie

gleichzeitig das Motorgehäuse um 180 Grad.

2. Lösen Sie die Taste, um das Motorgehäuse in den

Kantenmodus zu bringen ACHTUNG: Schalten Sie das Gerät immer aus und stellen Sie sicher, dass der Trimmerkopf sich nicht verschiebt, bevor Sie den Modus ändern. WARTUNG WARNUNG: Lesen Sie vor dem Reinigen, Reparieren oder Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Tägliche Wartung

• Entfernen Sie den Akku. Informationen zur korrekten Wartung finden Sie in der Betriebsanleitung des Akkus.

• Überprüfen Sie die Muttern, Schrauben und Bolzen.

Überprüfen Sie den Gashebel auf korrekte Funktion.

• Überprüfen Sie den Ein-/Aus-Schalter auf korrekte Funktion.

• Entfernen Sie externes, unerwünschtes Material mit einer weichen Bürste oder einem trockenen Tuch aus dem Gerät. Reinigen Sie nicht mit Wasser, Reinigungsmitteln oder Lösungsmitteln.

• Verwenden Sie eine weiche Bürste, um unerwünschtes Material aus den Lüftungsschlitzen zu entfernen.

• Untersuchen Sie das Gerät auf fehlende, beschädigte, lose oder abgenutzte Teile.

• Überprüfen Sie das Produkt, um sicherzustellen, dass die beweglichen Teile richtig ausgerichtet und sicher für den Betrieb sind.

• Wenn das Gerät beschädigt ist, wenden Sie sich an ein autorisiertes Service Center. Verwenden Sie das Gerät nicht, wenn es beschädigt ist. So tauschen Sie den Trimmerfaden aus

FEHLERBEHEBUNG Störung Mögliche Ursache Mögliche Abhilfe Das Gerät springt nicht an Die Stromversorgung ist ausge- schaltet. Starten Sie den Motor. Siehe So starten Sie den Motor auf Seite

Keine elektrische Verbindung zwischen Gerät und Akku. Setzen Sie den Akku korrekt ein. Siehe So setzen Sie den Akku ein auf Seite 65

Der Akku ist nicht geladen. Laden Sie den Akku auf. Weitere Informationen finden Sie in den Bedienungsanleitungen des Akkus. Der Akku oder das Gerät sind zu heiß. Lassen Sie den Akku und das Gerät abkühlen, bevor Sie das Gerät starten. Der Akku oder das Gerät sind zu kalt. Lassen Sie den Akku und das Gerät wärmer werden, bevor Sie das Gerät starten. Die Motorsteuerung ist zu heiß. Lassen Sie den Akku und das Gerät mindestens 1 Stunde lang abkühlen, bevor Sie das Gerät starten.

455 - 003 - 20.11.2017 67Fehlercodes

Die Fehlercodes helfen Ihnen bei der Fehlersuche am Akku und/oder Akkuladegerät während des Ladevorgangs. (Abb. 34 ) Hinweis: Sehen Sie sich die Akku-Ladezustand-LED mit den Rippen des Akkus nach oben an, um die korrekte Ausrichtung der LED-Leuchten zu sehen. LED-Bildschirm Mögliche Fehler Mögliche Maßnahmen LED 1 ist rot und LED 4 grün, Akku lädt nicht oder funktioniert nicht richtig im Produkt Die innere Sicherung ist durchgebrannt Wenden Sie sich an ein autorisiertes Service Center. LED 1 leuchtet rot auf Unregelmäßige Spei- cherzellenspannung Wenden Sie sich an ein autorisiertes Service Center. LED 4 leuchtet grün auf Akku ist überladen Entfernen Sie den Akku aus dem Ladegerät und setzen Sie diesen in das Gerät ein. Nehmen Sie das Gerät in Be- trieb. Möglicherweise ist das Akkuladegerät defekt. Wen- den Sie sich an ein autorisiertes Service Center. LED 1 ist rot und LED 2 grün, Akku lädt nicht oder funktioniert nicht richtig im Produkt Versagen des Akkulade- geräts Entfernen Sie den Akku aus dem Gerät. Nicht aufladen. Der Akku ist beschädigt und muss ausgetauscht werden. Wenden Sie sich an ein autorisiertes Service Center. ROTE LED leuchtet auf, grüne LED 2 blinkt während des Ladenvorgangs oder wenn sich der Akku im Lade- gerät befindet Interne Akkutemperatur ist zu niedrig oder zu hoch für das Laden Platzieren Sie das Ladegerät und den Akku an einem Ort, an dem die innere Temperatur des Akkus zwischen 5°C und 45°C liegt. ROTE LED blinkt, und LED 2 blinkt grün, wenn der Akku installiert ist. Interne Akkutemperatur ist zu niedrig oder zu hoch Die innere Temperatur im Akku muss zwischen -15°C und 70°C liegen. Die Umgebungstemperatur des Akkus ist zu niedrig oder zu hoch.

Wenn der Akku durch die Umgebung zu stark abge- kühlt ist, bringen Sie den Akku und das Ladegerät an einen warmen Ort.

Wenn der Akku zu heiß ist, insbesondere nach dem Betrieb, entfernen Sie den Akku und Ladegerät aus der heißen Umgebung. TECHNISCHE DATEN Einheit Li 58T (BLT58VPR) Motorspezifikationen Motortyp Bürstenlos Motorspannung V (DC) 58 Motorleistung Mi 750 Spezifikationen für Akku und Ladegerät Standard-Akkutyp Li 582.6A 68 455 - 003 - 20.11.2017Einheit Li 58T (BLT58VPR) Akkuladegerätstyp Li 58V 2.5CGR Lärm- und Vibrationsdaten Äquivalenter Vibrationspegel (ahv, eq) Handgriff vorderseite. Siehe Anmerkung 1. m/s

1,930 Äquivalenter Vibrationspegel (ahv, eq) Handgriff rückseite. Siehe Anmerkung 1. m/s

1,707 Schallleistungspegel, garantiert (LWA). Siehe An- merkung 2. dB(A) 96 Gemessener Schallleistungspegel. Siehe Anmer- kung 2. dB(A) 91 Schalldruckpegel am Ohr des Bedieners. Siehe Anmerkung 3. dB(A) 80 Produktmaße Gewicht kg 3,5 Schnittbreite cm 38 Hinweis 1: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1,5 m/s

Hinweis 2: Umweltbelastende Geräuschemission gemessen als Schallleistung (LWA) gemäß EG- Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden. Hinweis 3: Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 3 dB(A). ZUBEHÖR Zugelassenes Zubehör Typ Schutz für die Schneidausrüstung Führungsrohr mit Gewinde (M10L) Trimmerkopf Trimmerfaden Ø 2,4 mm 591 37 79-21

INHALT DER EU-KONFORMITÄTSERKLÄRUNG

Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklären in alleiniger Verantwortung, dass das Gerät Folgendem genügt: Beschreibung Rasentrimmer Marke McCulloch Plattform/Typ/Modell Plattform BLT58VPR, Modell Li 58T Charge Seriennummer ab Bau- jahrs 2017 Es erfüllt die folgenden EU-Vorschriften und -Richtlinien: Richtlinie/Verordnung Beschreibung 2006/42/EG „Über Maschinen“ 2014/30/EG EMV-Richtlinie 2000/14/EG „über umweltbelastende Geräuschemissionen“ 2011/65/EG „über gefährliche Stoffe“

455 - 003 - 20.11.2017 69Harmonisierte Normen und/oder technische

• Spezifikationen gelten wie folgt: EN ISO 12100, EN 60335-1, EN 50636-2-91, EN 62233, EN 55014-1, EN 55014-2 Die im Abschnitt „Technische Daten“ in dieser Bedienungsanleitung und in der signierten EU- Konformitätserklärung angegebenen Schallwerte entsprechen der EU-Richtlinie 2000/14/EG, Anhang VI. Der TV Rheinland fhrte im Auftrag von Husqvarna AB eine freiwillige Typenprfung durch, und stellte eine Konformitätsbescheinigung nach EG-Richtlinie 2006/42/EC fr Maschinen aus. Das Zertifikat, wie auf der unterzeichneten EU- Konformitätserklärung angegeben, gilt fr alle Fertigungsstandorte und Ursprungsländer, wie auf dem Gerät angegeben. Der gelieferte Rasentrimmer entspricht dem Exemplar, das die Prfung durchlaufen hat. 70 455 - 003 - 20.11.2017 Im Auftrag von Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, 04.12.2017 John Thompson, Produkt- und Marketing-Leiter Verantwortlich für die technische DokumentationΠεριεχόμενα ΕΙΣΑΓΩΓΗ p. 71
• ΑΣΦΑΛΕΙΑ p. 72
• ΣΥΝΑΡΜΟΛΟΓΗΣΗ p. 77
• ΛΕΙΤΟΥΡΓΙΑ p. 77

22. Elektrische krachtbron

455 - 003 - 20.11.2017 221
