BEDIENUNGSANLEITUNG Li 40T MCCULLOCH

DE Bedienungsanweisung 102-121

Serienummer Se markplaten pa Produkten

Konstruktsår ... Se markplaten på produiten

Bedömningsmetod für übernssstammelse, Annex VI Directive 2000/14/EC

Plats, datum: Changzhou, 22/07/2016

Laes folgende for du starter: 33

HVAD ER HVAD?

GRUNDLAGGENDE SIKKERHEDSFORHOLDSREGLER

Vigtigt

WARNING! Falsch oder nachlüssig angewendete Freischnider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisunglesen und verstehen.

Bitte lessen Sie die Bedienungsanleitung sorgfältig und stellen sich, dass Sie die Anweisungen verstehen, bevor Sie die Maschine benutzen.

Tragen Sie einen Augenschutz.

Tragen Sie einen Gehorschutz.

Nicht Regen oder feuchten Bedingungen aussetzen.

Achten Sie auf geschleuderte oder fliegende Objekte. Alle Umstehende müssen einen Abstand von mindestens 15 m einhalten.

Achten Sie auf Objekte, die auf andere Personen geschleudert werden können. Halten Sie andere Personen auf sichere Entführung zu der Maschine.

Das Produkt entspricht den relevanten EG Richtlinien.

Dafür sorgen, dass das Haar nicht weiter als auf Schulterhöhe herabfällt.

Gerauschemissionen gemäß Richtlinde der Europäischen Gemeinschaft. Die Emission der Maschine wird in dem Kapitel Technische Daten und auf dem Etikett angegeben.

Pfeile, die die Grenzen fur die Platzierung des Handgriffhalters markieren.

Nur fur nichtmetallische, flexible Schneidausrüstungen bestimmt, d. h. fur Trimmerkopfe mit Trimmerfaden.

Warning vor hochgeschleuderten und abprallenden Gegenständen.

Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder TiereNJaher als 15 m herankommen.

Getrennte Sammlung Dieses Produkt darf nicht im normalen Hausmull entsorgt werden. Wenn Sie eines Tages erfahren, dass Ihr Greenworks Werkzeug ersetzt werden muss oder es nicht wieter von Nutzen für Sie ist, entsorgen Sie es nicht im Hausabfall. Führten Sie这点es Produkt einer getrennten Sammlung zu.

Getrennte Sammlung gebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien.

Entsorgen Sie Akkus am Ende der Nutzungsdauer und achten auf unsere Umwelt. Der Akku enthalt Material, das für Sie und die Umwelt schädlich ist. Er muss dazu separat in einer Einrichtung, die Lithium-lonen Batterien annimmt, entsorgt werden.

INHALT

Inhalt

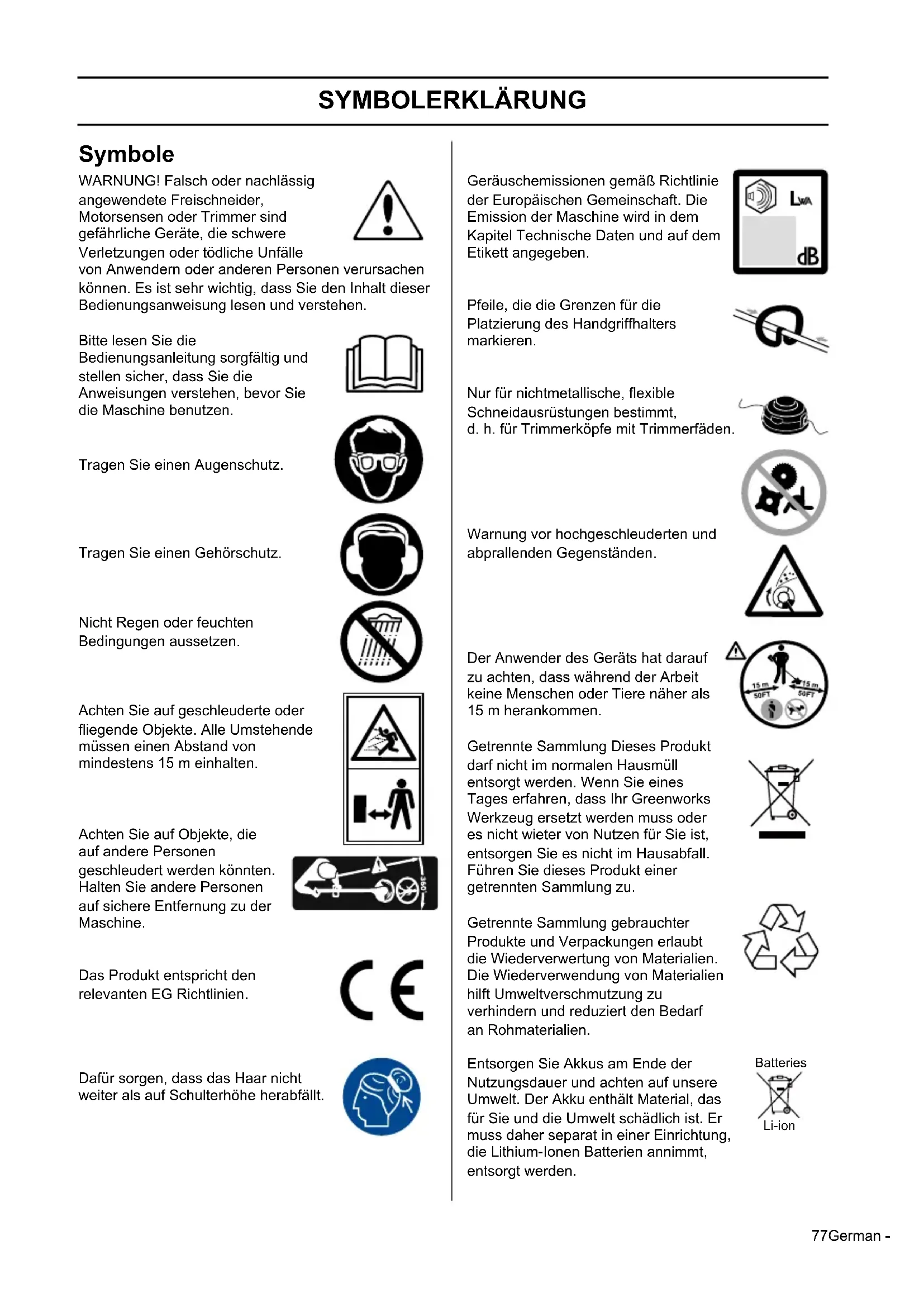

SYMBOLERKLÄRUNG

Symbole 77

INHALT

Inhalt. 78

Beachten Sie folgenden, bevor Sie starten: 78

WAS IST WAS?

Wasistwasan demFadentrimmer? 79

ALLGEMEINE VORSICHTSMASSNAHMEN

Wichtig 80

Sicherheitschinweise fur Rasentrimmer. 81

MONTAGE

Auspacken 82

Packlste 82

Anbringung des grasablenkers 82

Schaftmontage 83

AnbringendesvorderenHandgriffs. 84

STARTEN UND STOPPEN

Akkupack einsetzen 85

Akkupack entfernen 85

Starten/Stoppen des trimmers 85

ARBEITSTECHNIKEN

Betrieb des trimmers 86

Vorschieben des fadens 86

Tipps zum schneiden 86

Lfadenabschneider 86

WARTUNG

Allgemeine wartung und pflege 87

Austausch der spule 87

Austauschen des fadens 88

Lagerung des trimmers 89

Umweltschutz 89

FEHLERBEHEBUNG

Fehlerbehebung 90

TECHNISCHE DATEN

Technische Daten 91

EC konformitätserklarung fur maschinen 91

Beachten Sie folgenden, bevor Sie starten:

Lesen Sie die Bedienungsanleitung sorgfältig.

WARNING! Lange Lärmbelastung kann zu dauerhaften Gehörschaden führen. Tragen Sie deshalb immer einen zugelassenen Gehörschutz.

WARNING! Unter keinen Umständen darf das Design der Maschine ohne das Einverständnis des Herstellers verändert werden. Benutzten Sie immer original Zubehörteile. Unberechtigte Veränderungen und/oder Zubehörteile können zu schweren Verletzungen oder den Tod des Benutzers oder anderer Personen führen.

WARNING! Falsch oder nachlüssig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisunglesen und verstehen.

WAS IST WAS?

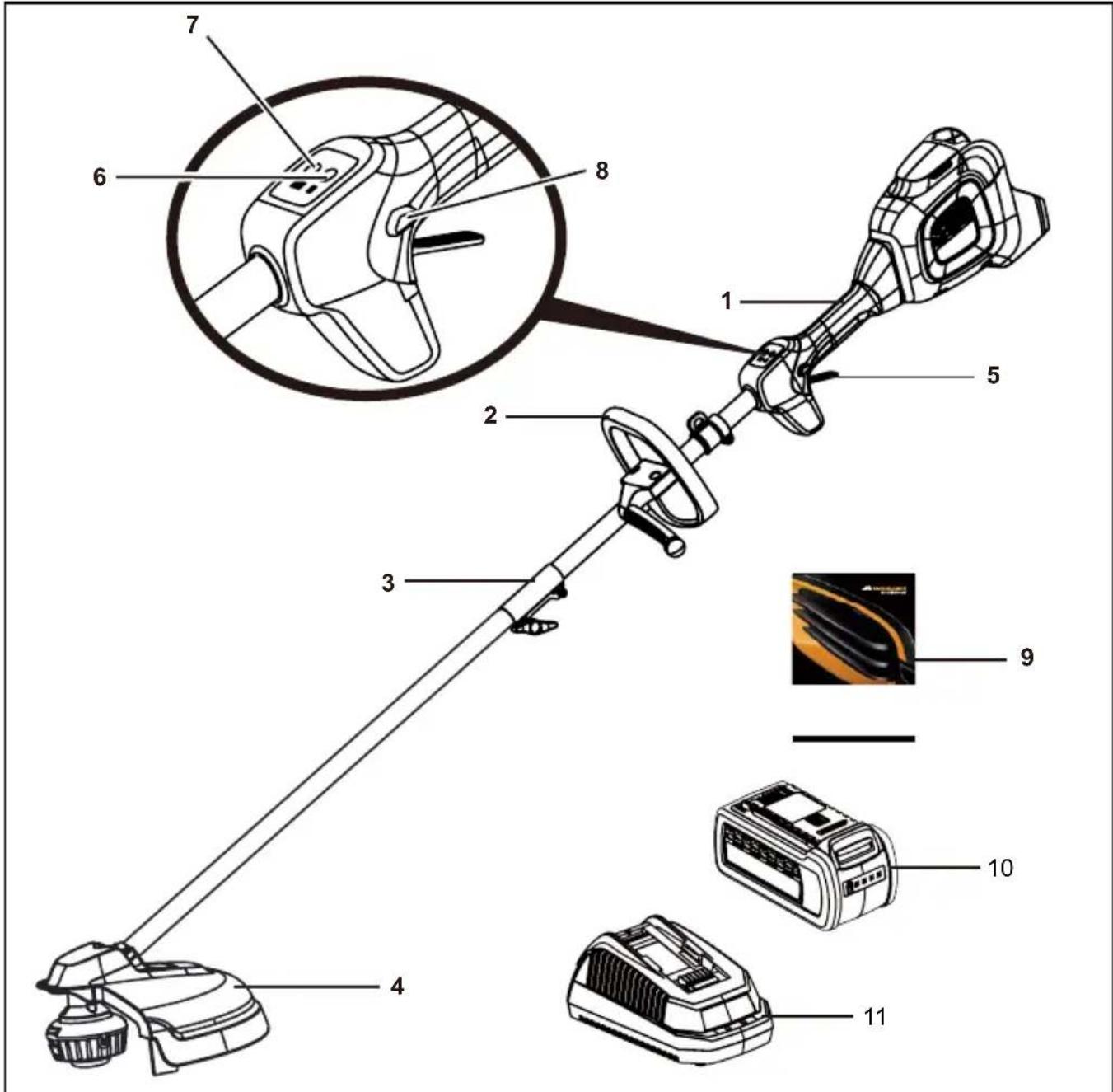

Was ist was an dem Fadentrimmer?

1. Hinterer Griff
2. Vorderer Griff
3. Verbindungsstück
4. Schutzabdeckung
5. Variable Geschwindigkeitskontrolle

6. An/Aus Schalter

7. Taste für hohe/niedrige Geschwindigkeit

8. Auslösesperre
9. Bedienungsanleitung
10. 40V 2Ah wiederaufladbarer Li-lonen Akku (Li 402A)
11. 40V LADEGERAT (Li 40CGR)

ALLGEMEINE VORSICHTSMAßNAHMAN

Wichtig

Ihr Trimmer wurde mit hochsten Ansprüchen an Zuverlösigkeit, Benutzerfreundlichkeit und Anwendersicherheit entwickelt und hergestellt. Bei sorgsamer Pflege werden Sie einen vielen Jahre andauernden robusten und störungsfrei Betrieb erhalten.

Vorphesehene verwendung

Dieses Produkt ist nur für die Benutzung im Freien geeignet.

Dieses Produkt ist zum Schneiden von Gras, leichtem Unkraut, und anderer ähnlicher Vegetation auf bzw. über Bodenhöhe vorgesehen.

Die Schnittebene muss ungebär parallel zu Oberfläche des Untergrunds liegen.

Das Produkt darf nicht zum Schneiden oder Trimmen von Hecken, Buschen oder anderer Vegetation verwendet werden, bei der die Schnittebene sich nicht parallel zur Oberfläche des Untergrunds befindet.

WARNING! Lesen Sie alle Warnungen und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und Anleitungen zum späteren Nachschlagen auf.

Die Bezeichnung „Elektrowerkzeug“ bzw. „Werkzeug" in den Warnhinweisen bezieht sich auf Ihr Elektrowerkzeug, das an das Stromnetz angeschlossen wird, bzw. das akkubetriebene (kabellose) Elektrowerkzeug.

Unterweisung

• Lesen Sie die Anweisungen sorgfältig durch.
  Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßigen Gebrauch der Maschine vertraut.
• Erlauben Sie niemals Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät zu benutzen. Regionale Vorschriften können das Alter des Bedieners einschränken.
• Denken Sie daran, dass der Bediener bzw. Benutzer die Verantwortung für Unfälle oder Gefahren gegenüber anderen Personen oder deren Besitzträgt.

Vorbereitung

• Überprüfen Sie den Akkupack vor der Benutzung auf Anzeichen von Beschädigung und Alterung. Wenn der Akku bei der Benutzung beschädigt wird, schalten Sie das Gerät aus und entfernen sofort den Akku. Benutzen Sie das Gerät nicht, wenn der Akku beschädigt und abgenutz ist.
• Führren Sie immer vor der Benutzung eine Sichtprüfung durch, um zu sehen, dass keine Schutzabdeckungen oder Blenden beschädigt sind, fehlen oder falsch montiert sind.
• Betreiben Sie die Maschine niemals, wenn sich Personen, vor allem Kinder, oder Tiere in der Höhe befinden.

Betrieb

• Halten Sie Netzkabel von den Schneidwerkzeugen fern.
• Tragen Sie beim Betrieb dieser Maschine immer Gehorschutz und festes Schuhwerk.
• Vermeiden Sie es die Maschine bei schlechtem Wetter zu benutzen,alanders bei Gewittergefahr.
• Benutzen Sie die Maschine nur bei Tageslicht oder gutem Kunstlicht.
• Beteiben Sie die Maschine niemals mit defekten oder nicht montierten Schutzvorrichtungen oder Abschirmungen.
• Schalten Sie den Motor nur an, wenn Hände und Füffe fern von dem Schneidewerkzeug sind.

• Trennen Sie die Maschine imme von der Stromversorgung (d.h. den Netzstecker aus der Steckdoseziehen, die Deaktivierungsvorrichtung oder den Akku entfernen)

• wenn die Maschine unbeaufsichtigt ist

• bevor Sie eine Verstopfung * 立 en.
• bevor Sie die Maschine prufen, reinigen oder daran arbeiten,
• nachdem Sie auf einen Fremdkörper getroffen sind.

• wenn die Maschine ungewöhnlich vibriert.

• Verhindern Sie Verletzungen der Füse und Hände durch das Schneidwerkzeug.

• Stellen immer sicher, dass die Belüftungsöffnungen frei von Ablagerungen sind.

ALLGEMEINE VORSICHTSMAßNAHMAN

Pflege und Aufbewährung

• Trennen Sie die Maschine von der Stromversorgung (d.h. den Netzstecker aus der Steckdoseziehen, die Deaktivierungsvorrichtung oder den Akku entfernen)
• Verwenden Sie nur vom Hersteller empfohlene Ersatzteile und Zubehor.
• Überprüfen und warten Sie die Maschine regelmäßig. Lassen Sie die Maschine von einer autorisierten Werkstatt reparieren.
• Bewahren Sie die Maschine außer Reichweite von Kindern auf, wenn sie nicht benutzt wird.

Sicherheitshinweise für Rasentrimmer

• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder über die sichere Benutzung aufgeklärt wurden und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Wartungarf nicht von unbeaufsichtigten Kindern durchgefuhrt werden.
• Der Akku muss aus dem Gerät entfernt werden, bevor es entsorgt wird.
• Das Gerät muss von dem Stromnetz getrennt sein, wenn der Akku entfernt wird.
• Der Akku muss sicher entsorgt werden.
• Nicht überstrecken. Sorgen Sie jederzeit für einen festen Stand und ein gutes Gleichgewicht. Dies sorgt für eine bessere Kontrolle über das Werkzeug in unerwarteten Situationen.
• Kleiden Sie sich den Umständen entsprechend. Tragen Sie keine locker sitzende Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Locker sitzende Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
• Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit vermindertem Verständnis, fehlender Erfahrung und Wissen geeignet, außer sie werden beaufsichtigt oder wurden über die Benutzung des Gerätes durch eine für ihre Sicherheit verantwortliche Person aufgeklärt.
• Kinder sollenen beaufsichtigt sein, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

MONTAGE

Auspacken

Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden.

• Nehmen Sie Produkt und Zubehör vorsichtig aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführrt sind, vorhanden sind.

WARNING! Verwenden Sie diese Produkt nicht, falls auf der Packliste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken! Die Teile auf dieser Seite wurden nicht durch den Hersteller am Produkt vormontiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen.

• Untersuchen Sie das Produkt sorgfältig und vergewissem Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind.
• Werfen Sie das Verpackungsmaterial nicht fort bis Sie das Produkt genau untersucht und erfolgreich benutzt haben.

Packliste

Teilebezeichnung	Abbildung Menge
Fadentrimmer		1
Zusatzhand-griff		1
Schutzabdeckung		1
Bedienung-sanleitung		1

WARNING! Falls irgendwelche Teile beschädigt sind oder fehlen, warten Sieitte mit der Verwendung des Gerats, bis die Teile ersetzt sind. Die Verwendung thesees Produktsmit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

WARNING! Versuchen Sie nicht, diese Gerät zu verändern oder Zubehör zu erstellen, das für diese Gerät nicht empfohlen ist. Jegliche Änderungen oder falsche Anwendung these Geräts konnen sehr risikant sein und zu möglichen schweren Körperverletzungen führen.

WARNING! Ziehen Sie immer das Stromversorgungskabel der Zündkerze ab, bevor Sie Teile montieren. Die Missachtung dieser Anweisung kann zu einem versehentlichen Einschalten und schweren Körperverletzungen führen.

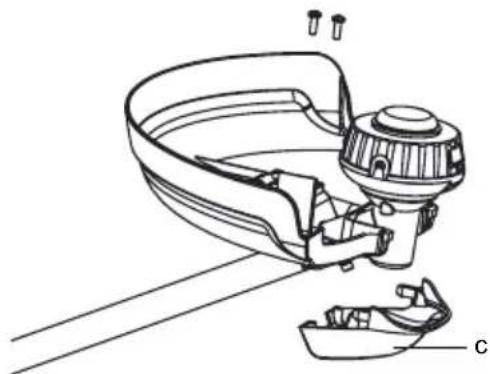

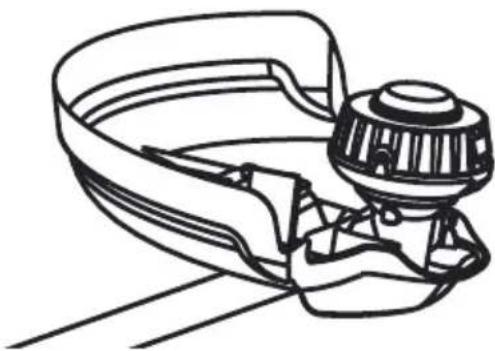

Anbringung des grasablenkers

WARNING! Die am Grasabweiser angebrachte Fadenschneideklinge ist scharf. Vermeiden Sie Kontak mit der Klinge. Ein Kontakt kann zu schweren Verletzungen führen!

• Kehren Sie den Fadentrimmer um, damit Sie den Trimmerkopf erreichen können.
• Entfernen Sie die vormontierte Schraube (a) des Trimmerkopfes mit einem Philips Schraubendreher.
• Stecken Sie die Schutzabdeckung (b) auf den Trimmerkopf und schiben die Schutzabdeckung auf den Kopf, indem Sie der Führung an dem Kopf folgen.
• Richten Sie die Schraubenlocher der Schutzabdeckung mit den Schraubenlochemn an dem Trimmerkopf aus.
• Drehen Sie die Schraube in den Trimmerkopf undziehen die Schutzabdeckung fest.

• Stecken Sie den Deckel (c) auf die Schutzabdeckung und schiben den Deckel auf die Schutzabdeckung.
• Richten Sie die Schraubenlocher der Schutzabdeckung mit den Schraubenlochemn an der Schutzabdeckung aus.

• Stecken Sie die Schrauben in die Schutzabdeckung und befestigen den Deckel der Schutzabdeckung.

HINWEIS: Das Drehmoment der Schrauben beträgt 1,0-1,6 Nm.

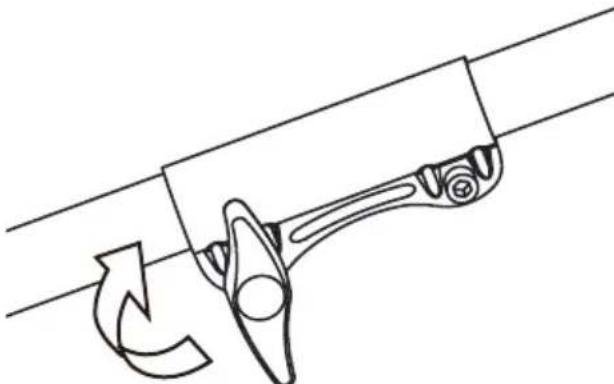

Schaftmontage

Der Aufsatz wird mit dem Antriebskopf durch ein Kupplungstil verbunden.

• Legen Sie das Gerät auf einen flachen, ebenen Untergrund.
• Lockern Sie den Knopf (a) an dem Verbindungsstück (b).

• Drücken Sie den Entriegelungsknopf (c) an dem unteren Schaft (d). Richten Sie den Entriegelungsknopf mit der Positionsöffnung aus und schiben die beiden Schäfte ineinander. Drehen Sie den unteren Schaft, bis der Knopf in der Positionsöffnung einrastet.

Den Knopf fest anziehen.

HINWEIS: Sollte der Knopf nicht vollständig in die Positionsoffnung einrasten, sind die Schäfte nicht richtig gesichert. Drehen Sie leicht hin und her, bis der Knopf einrastet.

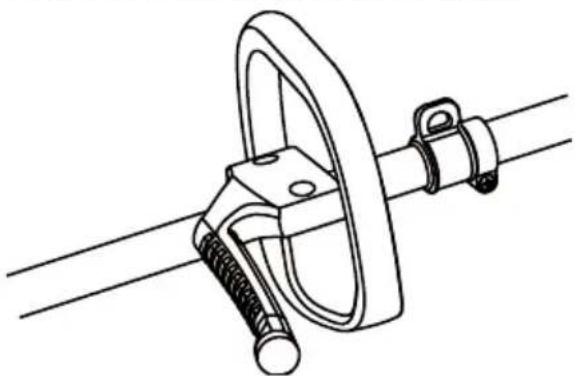

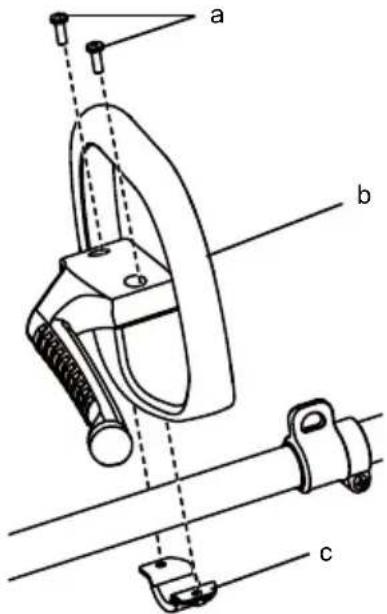

Anbringen des vorderen Handgriffs

• Losen Sie die zwei Schrauben (a) in dem Griff mit einem Philips Schraubendreher (nicht enthalten) und entfernen Sie die Schrauben von dem Griff.
• Befestigen Sie den vorderen Griff (b) und die unter Klammer (c) an dem Schaft.

• Schieben Sie, wenn notig, den Griff auf die gewünschte Arbeitsposition.
• Ziehen Sie die zwei Schrauben fest, so dass der Griff nicht mehr an dem Schaft gedreht werden kann. Das Drehmoment beträgt 1,0-1,6 Nm.

WARNING! Auch wenn Sie Ihr Gerät gut kennen, ist bei der Verwendung höchste Vorsicht geboten. Wenn Sie nur für einen kurzen Moment unvorsichtig sind, können schwere Verletzungen entstehen.

WARNING! Tragen Sie bei der Verwendung eines elektrischen Werkzeugs stets eine Schutzbrille mit Seitenschutz. Die Missachtung these Hinweises kann dazu führen, dass Gegenstände in ihre Augen geschleudert werden und zu schweren Verletzungen führen.

WARNING! Tragen Sie bei der Verwendung eines elektrischen Werkzeugs stets eine Schutzbrille mit Seitenschutz. Die Missachtung theses Hinweises kann dazu führen, dass Gegenstände in ihre Augen geschleudert werden und zu schweren Verletzungen führen.

Für vollständige Anweisungen zum Laden lesen Sieitte die Bedienungsanleitung Ihres Akku-und Ladegeratmodells.

BITTE BEACHTEN: Entfernen Sie zur Vermeidung schwerer Verletzungen beim Tragen bzw. dem Transport des Werkzeugs immer erst den Akku und halten Sie es nicht in der Nähe des Entriegelungsknopfs fest.

Akkpack einsetzen

• Setzen Sie den Akku in den Trimmer ein. Richten Sie den Steg des Akkus auf die Furche im Akkuanschluss aus.
• Lassen Sie die Lasche an der Unterseite des Akkus einrasten und vergewissern Sie sich vor Beginn des Betriebs, dass der Akku sicher im Gerät sitzt.

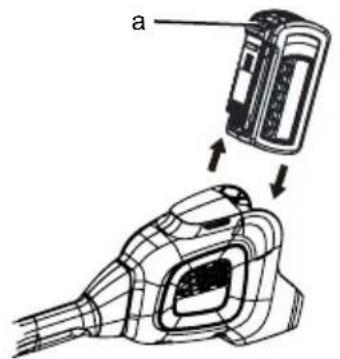

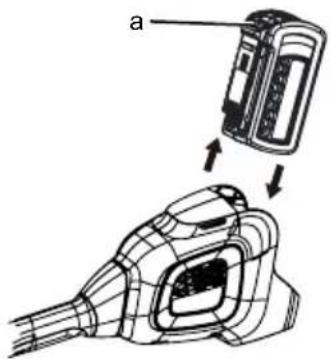

Akkupack entfernen

• Lassen Sie den Auslöser und den Sperrknopf los, um den Trimmer zu stoppen.
• Drücken Sie die An/Aus Schalter, um den Trimmer auszuschalten.
• Drücken und halten Sie den Verriegelungsknopf (a) an der Rückseite des Akkupacks.
• Wahrend Sie die Verriegelung des Akkus halten, halten Sie den Trimmergriff mit einer Hand fest und entfern den Akkupack.

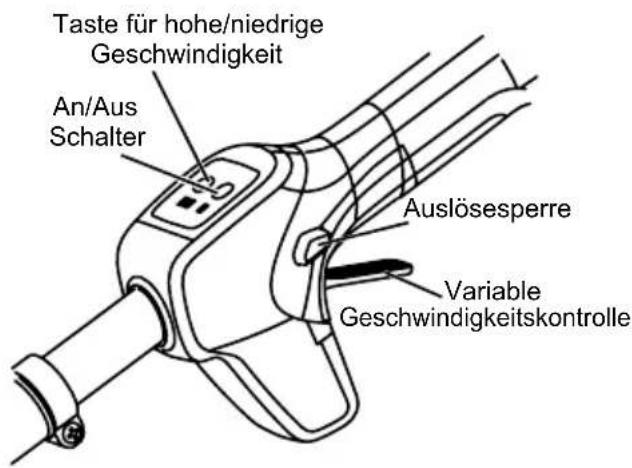

Starten/Stoppens des trimmers

Starten:

• Drucken Sie einmal die An/Aus Taste.
• Drücken Sie den Verriegelungsknopf und drucken den Auslöser.
• Drücken Sie den Knopf für hohe Geschwindigkeit, um die Drehzahl je nach Graszustand zu erhöhen. Zwei LEDs leuchten über dem Knopf für hohe Geschwindigkeit auf und zeigen an, dass die hohe Drehzahl des Trammers eingestellt ist.

Stoppen:

• Lassen Sie den Auslöser los.
• Drücken Sie nochmal den Netzschalter, um das Gerät auszuschalten.

Hinweis: Das Gerät schaltet sich nach 1 Minute.
Leerlauf alleine aus.

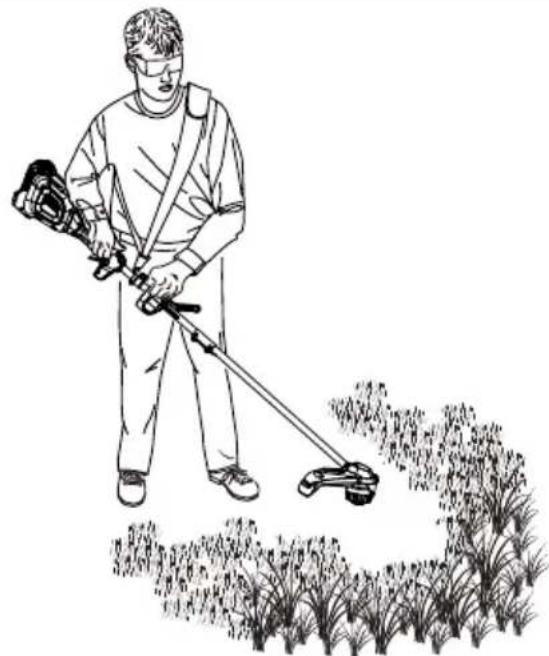

Betrieb des trimmers

Befolgen Sie bei der Benutzung des Trimmers die folgenden Hinweise:

• Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest.
• Halten Sie das Gerät während des Betriebs gut fest.
• Der Trimmer sollen in einer komfortablen Position gehalten werden, damit sollen der hinterere Griff sich etwas in Hufthöhe befinden.
• Schneiden Sie hohes Gras von oben nach unter. Dadurch wird verhindert, dass Gras sich um das Schaftgehäuse und den Fadenkopf wickelt, was zu einer Beschädigung aufgrund von Überhitzung führen können.

Falls sich Gras um den Fadenkopf wickelt:
- Entfernen Sie den Akku aus dem Trimmer.
- Entfernen Sie das Gras.

WARNING! Halten Sie den Trimmer jederzeit vom Körper fern und auf Abstand. Jeder Kontakt mit dem Trimmerschneidkopf, während dieser sich im Betrieb befindet, kann zu schweren Verletzungen führen.

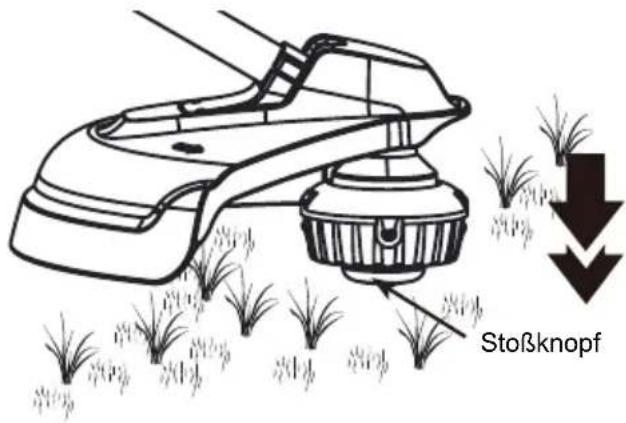

Vorschieben des fadens

Während der Trimmer in Betrieb ist, wird der Schneidfaden abgenutzt und wird kürzer. Diese Trimmer ist mit einem Fadenvorschub mit Stoffknopf ausgestattet, wodurch der Faden verlangert wird, wenn der Fadenkopf im Betrieb auf den Boden geklopft wird. Der Fadenabschneider kürzt den Faden, um einen genauen Schneidpfad zu erhalten.

Tipps zum schneiden

• Halten Sie die Motorsense geneigt auf den zu schneidenden Bereich zu. So erhalten Sie die besten Schnittresulte.
• Der Trimmer schneidet better, wenn er von links nach rechts über den Schnittbereich geführt wird; er ist weniger effektiv, wenn er von rechts nach links geführt wird.
• Lassen Sie die Fadenspitze schneiden. Zwingen Sie den Fadenkopf nicht in ungeschnittenes Gras.
• Draht- und Lattenzäune verursachen zusätzlichen Fadenverschleiß und evtl. selbst ein Brechen des Fadens. Stein- und Ziegelmauern, Randsteine und Holz können zu einem sehr schllen Verschleiß des Fadens führen.
• Vermeiden Sie Bäume und Straucher. Baumrinde, Holzverzierungen, Außenwandverkleidungen und Zaunpfosten können leicht durch den Faden beschädigt werden.

Lfadenabschneider

Der Trimmer verfügt über einen Fadenabschneider am Grasabweiser. Um optimale Schnittergebnisse zu erzielen, schieben Sie den Faden vor, bis dieser durch den Fadenabschneider auf die richtige Lange zugeschritten wird. Schieben Sie jedem Mal Faden nach, wenn Sie horen, dass der Motor schneller als normal lauft, oder wenn sich die Schnittleistung verschlechtert. Hierdurch bleibt eine optimale Leistung erhalten und der Faden wird lang genug gehalten, umihn ordnungsgemäß nach zu schieren.

Schneidklinge

Allgemeine wartung und pflege

WARNING! Bei einem Austausch von Teilen)durfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefahrung führen oder Ihr Gerät beschädigen.

WARNING! Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.

Überprüfen Sie vor dem Gebrauch zunachst das gesamte Produkt auf beschädigte, fehlende oder lockere Teile, wie Schrauben, Muttern, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungen und Abdeckungen fest und benutzen Sie das Produkt nicht, bis alle fehlenden oder beschädigten Teile wurden. Verwenden Sie zur Reinigung von Plastikteilen keine Lösungsmittel. Die meisten Plastikarten können durch verschiedene Arten kommt zuerzieller Lösungsmittel beschädigt werden. Verwenden Sie zum Entfernen von Verschmutzungen, Staub, Öl, Schmiermitteln usw. ein sauberes Tuch.

WARNING! Lassen Sie niemals Bremsflüssigkeiten, Benzin Produkte auf Erdölbasis usw. mit Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, schwächen oder zerstären, was zu schweren Verletzungen führen kann.

Nur die in der Stückliste aufgeführten Teile sind zur Reparatur oder den Austausch durch den Kunden vorgesehen. Alle anderen Teile müssen durch den autorisierten Kundendienst ausgetaucht werden.

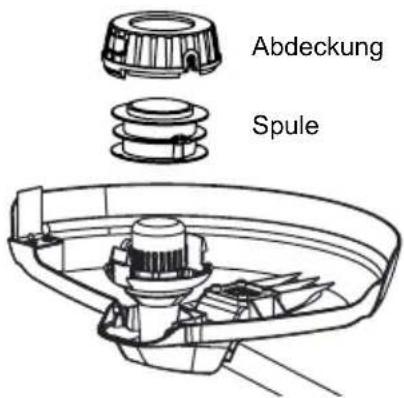

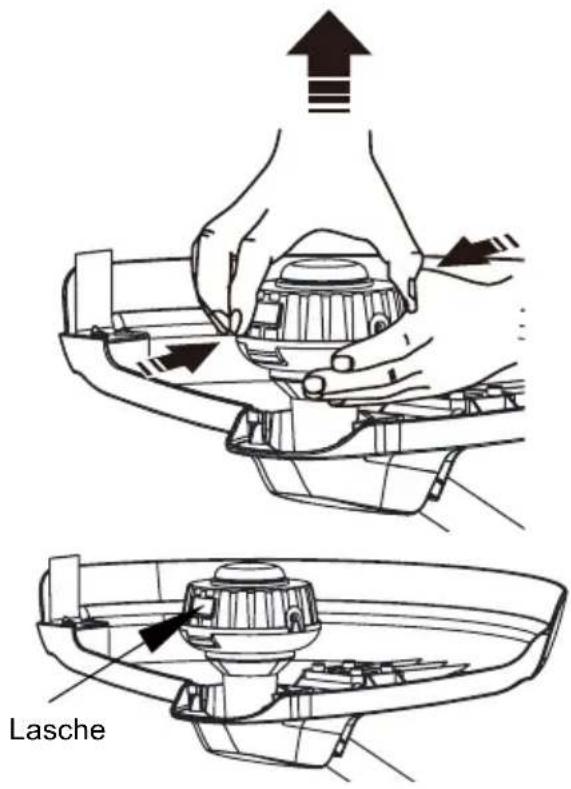

Austausch der spule

Verwenden Sie ausschließlich faden.

• Entfernen Sie den Akku.
• Drücken Sie die beiden Laschen an der Seite des Spulendeckels.

• Ziehen Sie die Spulenhalterung zum herausnehmen nach oben.
• Nehmen Sie die alte Spule heraus.

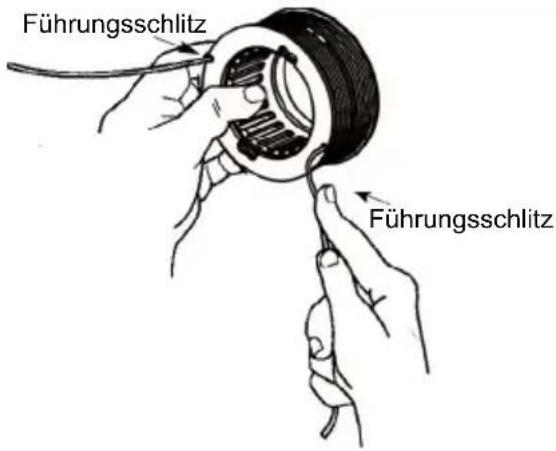

• Achten Sie beim Einsetzen der neuen Spule darauf, dass der Faden sich im Schlitz der neuen Spule befindet. Vergewissern Sie sich, dass das Ende des Fadens etwa 15cm aus dem Schlitz herausgeführt ist.

WARTUNG

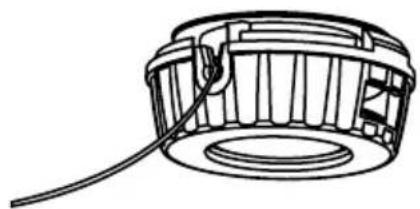

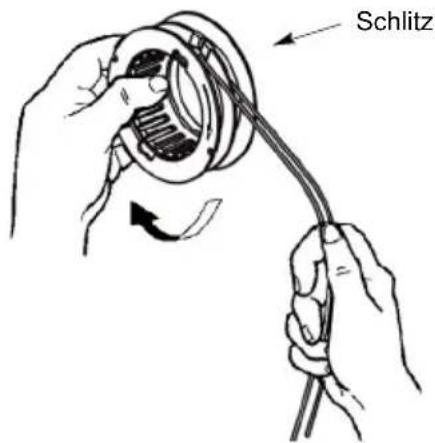

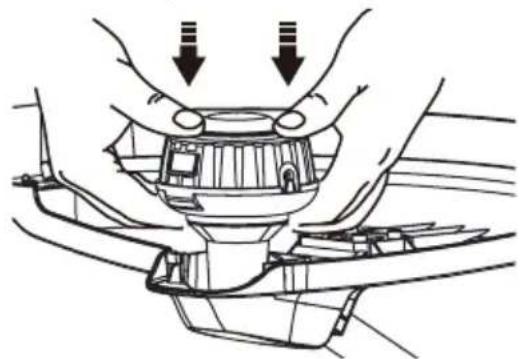

• Setzen Sie die neue Spule so ein, dass der Faden und der Schlitz auf die Ose im Fadenkopf ausgerichtet sind. Führren Sie den Faden durch die Ose.
• Ziehen Sie an dem Faden, der aus dem Fadenkopf Herausstehen, so dass der Faden sich aus dem Schlitz in der Spule lost.

• Setzen Sie die Spulenhalterung wieder ein, indem Sie die Laschen in die Schlitze drücken bis die Spulenhalterung einrastet.

Austauschen des fadens

• Entfernen Sie den Akku.
• Entnehmen Sie die Spule aus dem Fadenkopf.

HINWEIS: Entfernen Sie alten Faden, der sich möglichwirse noch auf der Spule befindet.

• Schneiden Sie ein etwa 3m langes Stück Faden zurecht.

• Knicken Sie den Faden in der Mitte und haken die Schlaufe in den Schlitz in den mittleren Rand der Spule. Stellen Sie sicher, dass der Faden in dem Schlitz einrastet.

• Wickeln Sie den Faden gleichmäßig und fest im Uhrzeigersinn auf. Stecken Sie danach den Faden in den Schlitz, so dass er sich nicht abwickelt.

• Wickeln Sie den Faden nicht weiter als zur Kante der Spule auf.

WARTUNG

Lagerung des trimmers

• Entfernen Sie vor der Einlagerung den Akku aus dem Trimmer.
• Befreien Sie den Trimmer von allen Fremdkörpern.
• Lagern Sieihn an einem für Kinder unzugänglichem Ort.
• Von Korrosionsmitteln, wie Gartenchemikalien und Streusalz, fernhalten.
• Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispelsweise Buroklammern, Münzen, Schlüsseln, Schrauben, Nageln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen konnen. Der Kurzschluss der Kontakte des Akkus kann Verbrennungen oder Brände auslösen
• Vermeiden Sie jeder Kontakt mit der Akkuflüssigkeit auf Grund einer missbrauchlichen Verwendung. Wenn Akkuflüssigkeit verspritzt wurde, muss der betroffene Bereich mit klarem Wasser abgeschült werden. Suchen Sie einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akkuflüssigkeit kann zu Reizungen oder Verbrennungen führen.
• Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27^ .
• Ziehen Sie den Netzstecker Ihres Geräts ab odernehmen Sie den Akku aus dem Gerät, bevör Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufräumen. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät unbeabsichtigt eingeschaltet wird.

Umweltschutz

• Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement ihrer Nachbarschaft darzustellen.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sãmtlichen weiteren umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der Stoffe sorge.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• Bei Außerbetriebnahmearf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der ortlichen Vorschriften an einen Wertstoffhof übergeben werden.

FEHLERBEHEBUNG

FEHLERBEHEBUNG

PROBLEM MÖGLICHER GRUND	D LösUNG
Faden wird bei Verwendung des Kopfes mit automatischem Vorschub nicht vorgeschoben.	Der Faden ist verklebt. Austauschen des fadens.
	Nicht genügend Faden auf der Spule.	Montieren Sie mehr Faden. Siehe dazu den Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung.
	Faden ist abgenutzt und zu kurz.	Ziehen Sie am Faden während Sie den Knopf drücken.
	Der Faden ist um die Spule verwickelt.	Entfernen Sie den Faden von der Spule und wickeln Sie in auf. Siehe dazu Abschnitt über die Ersetzung des Fadens in dieser Bedi-enungsanleitung.
Gras wickelt sich um das Schaftgehäuse und den Fadenkopf.	Hohes Gras wird zu nah am Boden geschritten.	Schneiden Sie hohes Gras von oben nach unter, um ein Verwickeln zu vermeiden.
Gerät startet nicht.	Akku ist nicht eingerastet.	Zum Einrasten des Akkupacks sicherstellen, dass die Laschen an den Seiten des Akk-upacks eingerastet sind.
	Akku ist nicht aufgeladen.	Akkupack gemäß der mit Ihrem Modell mitge-fieferten Anleitung aufladen.
	Schaft nicht ganz verbunden.	Vergewissemern Sie sich, dass der gebogene Schafft ganz in der Schaftkapplung des unteren Schafs sitzt und sichern Sie die Schaftkapplung.

Technische Daten

Technische Daten Li 40T
Elektrische Spannung	40 v
Keine Lastgeschwindigkeit	4500 / 5500 (±10%) RPM
Schneidkopf	Fadenvorschub mit Stoßkopf Dickichtmesser
Schnittweg-Durchmesser	2 mm
Schnittweg-Durchmesser	35.6 cm / 40.6 cm
Akku	Li 402A
Akkuladegerät	Li 40CGR
Gewicht (Akku nicht im Lieferumfang enthalten) 4.9 kg
Gewicht (einschl. Akku) 6.3 kg
Gemessener Schalldruckpegel	LPA= 75.63 dB(A), KPA= 2.71
Gemessener Schalldruckpegel	LWA= 92.73 dB(A)
Vibration	< 2.5m/s2, K=1.5 m/s2

EC KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN

Hersteller: Changzhou Globe Co., Ltd.

Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000, P.R.China

Name und Adresse der Person, die autorisiert ist, die technische Akte zusammenzustellen:

Name: Gary Gao Naixin ((Leiter Motorgartengeräte)

Adresse: Greenworks Tools Europe GmbH

Wankelstrasse 40.

50996 Koln

Germany

Hiermit erklaren wir, dass das Produkt

Kategorie AKLU-RASENTRIMMER

Modell.. Li 40T

Seriennummer siehe Produkt-Leistungsschild

Baujahr .siehe Produkt-Leistungsschild

• in Übereinstimmung mit den entsprechenden Bestimmungen der Maschinenrichtlinie ist (2006/42/EC)

• mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt

2014/30/EU (EMC-Richtlinie), und

2000/14/EC (Gerauschemissionen durch Geräte im Außeneinsatz) einschl. Modifikationen (2005/88/EC)

und weiterhin erklären wir, dass

• die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden

EN60335-1, EN 50636-2-91, EN ISO 3744, ISO 11094, EN 55014-1, EN 55014-2

Gemessener Schalleistungspegel 92.73 dB(A)

Garantier Schalleistungspegel 96 dB(A)

Konformitätsbeurteilungsmethode zu Anhang VI/Richtlinie 2000/14/EC

Ort, Datum: Changzhou, 22/07/2016

Unterschrift: Gary Gao Naixin (BEng, CEng, MIET)

Vizepräsident

Techni

EXPLICATION DES SYMBOLES

Symboles

Stel nicht bloot aan regen of vocht.

Technische gegeben 121

TECHNICAS DE TRABAJO

TnV TnToTnToTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnT

Euuypaipote Ta avuwoeva ywosia stnv ptatapia e Ta aulakia otn Bupa mtatapiac tou kottikou mnxavnmuatos.
Bébaiwθeite oT to aykiotpo oTn Bao n Tc μπatapiaç kλeiodωvei oTn θeON Tou kai oTn μπatapia éxéi totoθetnei kaα kai e αφáλεi OTO KOTTIKO unxavna, πpivξekivnoetE tn xρon Tou.

TnV aepoTns mTataipac

Apoote TOV diaKOTTN EVEpyoToinns KAI TOV diaKOTTN KAEIDWpatoc yia va otapatnoi n AEIToupyia TOUTKOITIKOU mXavnpatoc.
- Patnote To Koupti EvpyoToinong/ aTevpyoToinong yia va atevpyoToinoETe To KOTIKO mXavnu.
Kparntote natnpévo to koupti aykiotpou ptapias 0tn bao n ts mtataipac.
ApaipoeTe nV mTaTApia aTo To KOTTIko mXavna.

EKKIVN IaKOTn KOTTIKOU NXavnμaTOs

Tiaekkivnon:

• Patnote to koupi Evpyotoino/ atevpyotoino
• Patnote To koupi KkEiδμatoC kai TIEOTE TO δiakottn EvpyoToinos.
  Pntote To koupiu npnans taxutntac yia va auqnoetene tny taxutna, avaloya me tnv kataoan tou ypaoiou. Avabouv duo LED navw anto To koupiu npnans taxutntac, deixovotac ot TO KOTTIKO Bpiketai oe puthetaion uynanctaxutntac.

Tia δia:

AgnoteTov biakointn Evepyotoinoc.
- PatnoTe gava to koupti epeyotoinong/ atevepyoToinong yia va atevepytoioeTE Tn movada.

Originale instruktioner
