BRUKSANVISNING Li 40T MCCULLOCH

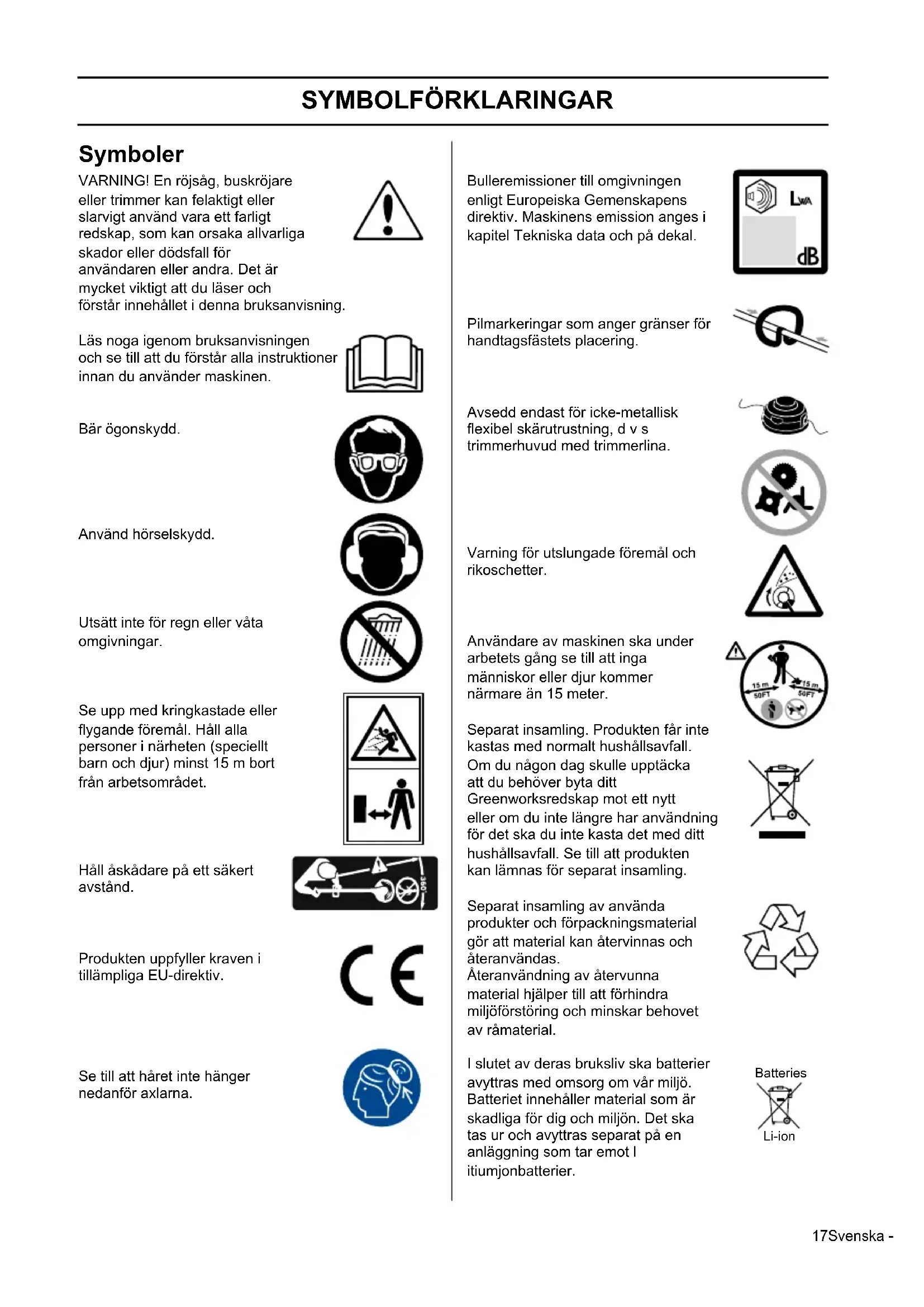

• the following (parts/clauses of) European harmonised standards have been used EN60335-1, EN 50636-2-91, EN ISO 3744, ISO 11094, EN 55014-1, EN 55014-2 A V Technology Ltd AVTECH House, Arkle Avenue, Stanley Green Trading, Estate, Handforth, Cheshire, SK9 3RW Measured sound power level 92.73 dB(A) Guaranteed sound power level 96 dB(A) Conformity assessment method to Annex VI/ Directive 2000/14/EC Place, date: Changzhou, 22/07/2016 Signature: Gary Gao Naixin (BEng, CEng, MIET) Vice president of Engineering17Svenska - SYMBOLFÖRKLARINGAR Symboler VARNING! En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. Läs noga igenom bruksanvisningen och se till att du förstår alla instruktioner innan du använder maskinen. Bär ögonskydd. Använd hörselskydd. Utsätt inte för regn eller våta omgivningar. Se upp med kringkastade eller flygande föremål. Håll alla personer i närheten (speciellt barn och djur) minst 15 m bort från arbetsområdet. Håll åskådare på ett säkert avstånd. Produkten uppfyller kraven i tillämpliga EU-direktiv. Se till att håret inte hänger nedanför axlarna. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal. Pilmarkeringar som anger gränser för handtagsfästets placering. Avsedd endast för icke-metallisk flexibel skärutrustning, d v s trimmerhuvud med trimmerlina. Varning för utslungade föremål och rikoschetter. Användare av maskinen ska under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. Separat insamling. Produkten får inte kastas med normalt hushållsavfall. Om du någon dag skulle upptäcka att du behöver byta ditt Greenworksredskap mot ett nytt eller om du inte längre har användning för det ska du inte kasta det med ditt hushållsavfall. Se till att produkten kan lämnas för separat insamling. Separat insamling av använda produkter och förpackningsmaterial gör att material kan återvinnas och återanvändas. Återanvändning av återvunna material hjälper till att förhindra miljöförstöring och minskar behovet av råmaterial. I slutet av deras bruksliv ska batterier avyttras med omsorg om vår miljö. Batteriet innehåller material som är skadliga för dig och miljön. Det ska tas ur och avyttras separat på en anläggning som tar emot l itiumjonbatterier. Batteries Li-ion18 - Svenska Innehåll SYMBOLFÖRKLARINGAR Symboler.................................................................... 17 INNEHÅLL Innehåll...................................................................... 18 Innan start måste följande observeras: ...................... 18 VAD ÄR VAD? Vad är vad på kanttrimmern?..................................... 19

VARNING! Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd.

VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.

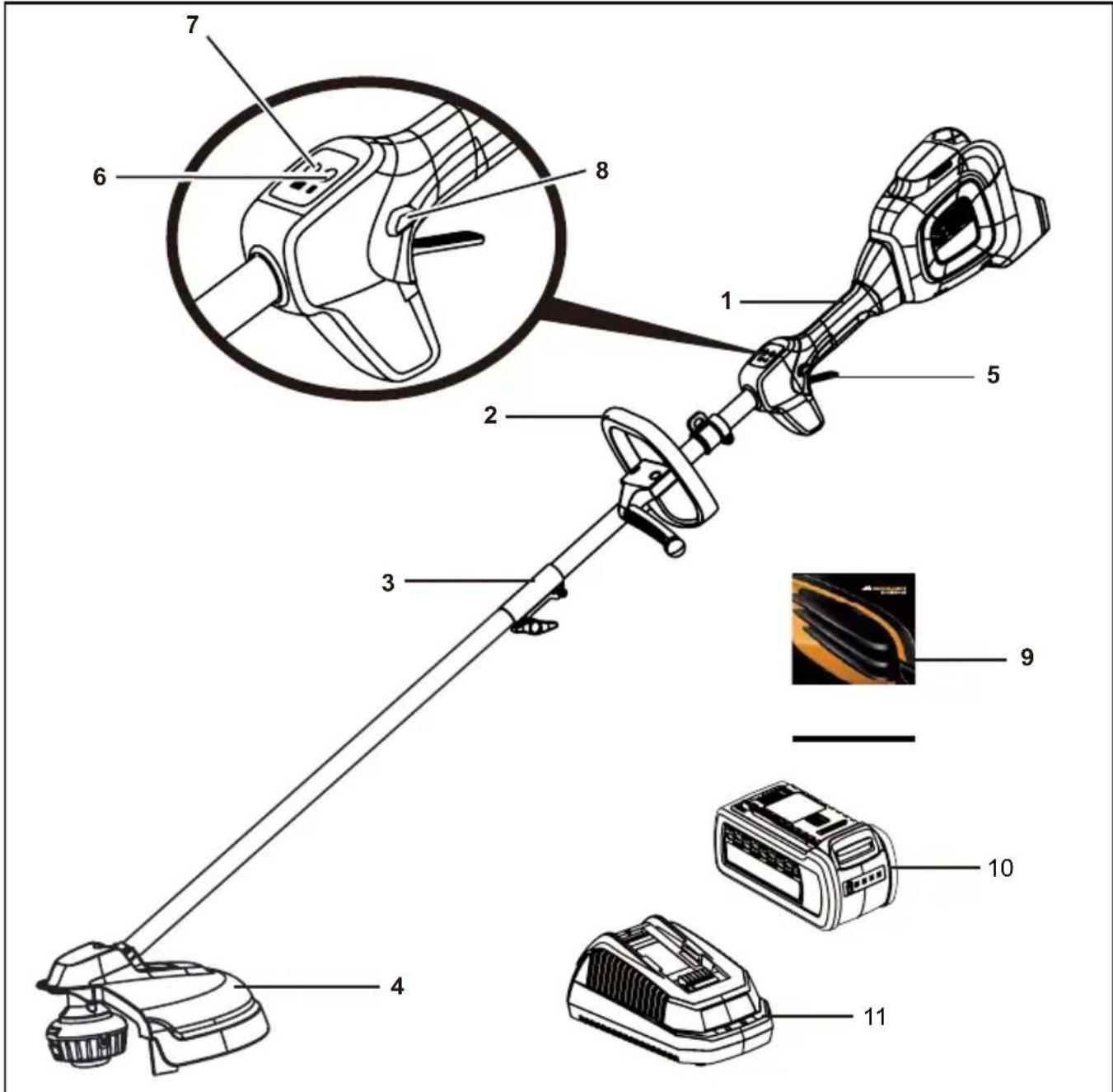

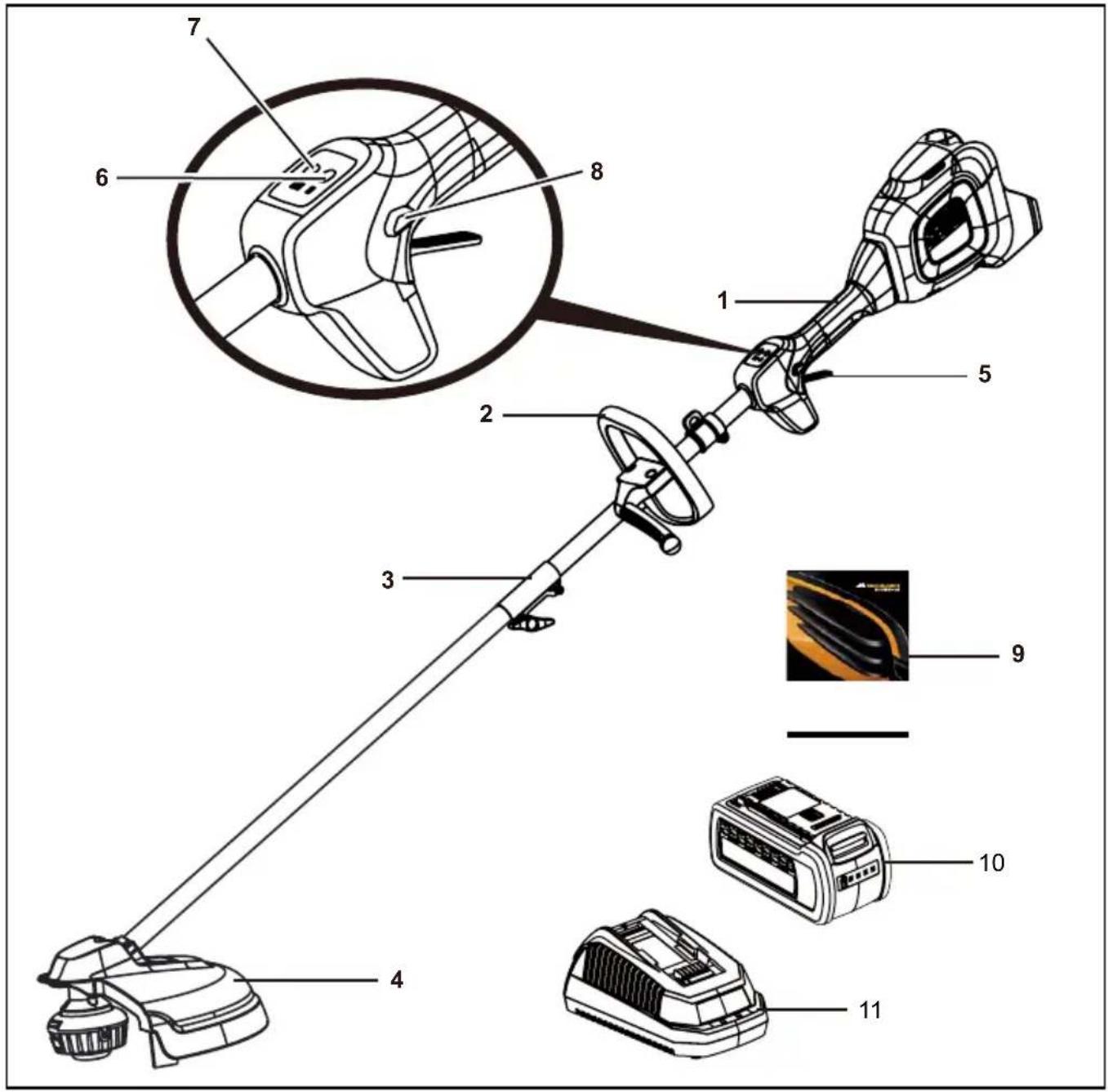

VARNING! En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. INNEHÅLL19Svenska - VAD ÄR VAD? Vad är vad på kanttrimmern?

Viktigt Din trimmer har utvecklats och tillverkats enligt mycket höga standarder för att vara pålitlig, enkel att hantera och säker för användaren. Om den sköts ordentligt kommer den att ge er många års hårt, problemfritt arbete. Intended use Denna produkt är enbart avsedd för utomhusbruk. Produkten är utformad för att klippa gräs, mindre ogräs och liknande växtlighet på eller omkring marknivå. Klipplanet bör vara parallellt med markytan. Produkten får inte användas för att klippa eller trimma häckar, buska eller växter där klipplanet inte hålls parallellt med markytan.

VARNING! Läs igenom alla säkerhets- varningar och alla instruktioner.

inte föreskrifter och instruktioner följs kan det leda till elektrisk stöt, brand och/eller allvarlig personskada. Spara alla föreskrifter och instruktioner för framtida referens. Termen “elverktyg” i föreskrifterna syftar på eldrivna (med kabel) eller batteridrivna (utan kabel) elverktyg. Utbildning

• Läs igenom instruktionerna noga. Lär känna reglagen och korrekt användning av maskinen.

• Låt inte barn eller personer som har läst dessa instruktioner använda maskinen. Lokala föreskrifter kan begränsa ålder för användaren.

• Kom ihåg att användaren ansvarar för olyckor eller risker som uppkommer för andra personer eller deras egendom. Förberedelser

• Före användning ska batteriet kontrolleras så det inte är skadat eller för gammalt. Om batteriet skadas under arbetet ska du omedelbart stänga av apparaten och ta bort batteriet. Använd inte apparaten om batteriet är skadat eller slitet.

• Före användning ska alltid maskinen ses över för skadade, saknade eller felplacerade skydd.

• Använd aldrig maskinen om personer, speciellt barn, eller husdjur nns i närheten. Användning

• Håll förlängningskabel på säkert avstånd från klippande delar.

• Använd alltid skyddsglasögon och kraftiga skor vid användning av maskinen.

• Undvik att använda maskinen i dåligt väder, speciellt om det nns risk för åska och blixtnedslag.

• Använd enbart maskinen i dagsljus eller bra articiellt ljus.

• Använd aldrig maskinen utan skadade skydd eller utan att skydden sitter ordentligt på plats.

• Starta inte motorn innan händer och fötter är på säkert avstånd från klippande delar.

• Koppla alltid bort maskinen från strömkälla (ta ur kontakten från eluttag, ta bort säkring eller löstagbart batteri)

• när smakinen har lämnats utan övervakning;

• om maskinen behöver rensas;

• före kontroll av, rengöring av eller arbete med maskinen;

• efter att maskinen stött på okända föremål;

• alltid när maskinen börjar vibrera onormalt mycket.

• Var försiktig så att inte händer och fötter skadas av klippande delar.

• Kontrollera och se till att ventilationshålen är fria från skräp. Underhåll och förvaring

• Koppla bort maskinen från strömkälla (ta ur kontakten från eluttag, ta bort säkring eller löstagbart batteri) före underhåll eller rengöring.

• Använd enbart reservdelar och tillbehör som rekommenderas av tillverkaren.

• Se över och underhåll maskinen regelbundet. Låt alla reparationer av maskinen utföras av auktoriserad reparatör.

• När maskinen inte används ska den förvaras utom räckhåll för barn.21Svenska -

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Säkerhetsföreskrifter för grästrimmer

• Denna produkt kan användas av barn över 8 år och personer med reducerad fysisk, sensorisk eller mental kapacitet eller i avsaknad av erfarenhet och kunskap om de övervakas eller har fått instruktioner om användning av produkten på säkert sätt och är införstådda med risker i anslutning till användningen.

• Barn får inte leka med apparaten.

• Rengöring och underhållsarbete får inte utföras av barn som inte övervakas.

• Batteriet måste tas ur apparaten innan den avyttras.

• Produkten måste kopplas bort från eluttag när batteriet tas bort.

• Batteriet måste avyttras på säkert sätt.

• Sträck dig inte för långt. Behåll alltid ordentligt fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer.

• Använd lämplig klädsel. Bär inte löst sittande kläder eller smycken. Se till att hår, kläder eller handskar inte är i närheten av rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Apparaten är inte avsedd för användning av personer (inklusive barn) med reducerad förståelse eller i avsaknad av erfarenhet och kunskap såvida de inte har fått instruktioner om användning av produkten på säkert sätt av en ansvarig person.

• Barn ska övervakas så att de inte leker med apparaten.22 - Svenska MONTERING Packa upp Denna produkt kräver montering.

• Ta försiktigt ur produkten och tillbehören ur kartongen.Kontrollera att alla föremål som står med på packsedeln nns med.

VARNING! Använd inte maskinen om någon del på packsedeln redan är mon- terad på maskinen när du plockar upp den ur förpackningen. Delarna på denna lista monteras inte av fabriken och kräver användarmontering. Om du använder en produkt som kan ha förmonterats felaktigt kan det resultera i allvarliga personskador.

• Undersök produkten noggrant och se till att inga skador har uppstått under frakten.

• Kasta inte bort förpackningsmaterialet förrän du har kontrollerat och provat produkten. Packlista artikelnamn Gur Antal Trådtrimmer

VARNING! Använd inte denna produkt om några delar är skadade eller saknas innan delarna är utbytta. Användning av den här produkten med skadade eller saknade delar kan resultera i allvarlig personskada.

VARNING! Tillbehör till den som inte är rekommenderade för denna av produkten och kan resultera i farliga situationer som kan leda till allvarliga personskador.

VARNING! Koppla alltid ur tändstiftets matarkabel då du monterar delar. Un- derlåtenhet att följa denna föreskrift kan leda till oavsiktlig igångsättning som kan förorsaka allvarliga kroppsskador. Montera gräsdeektorn

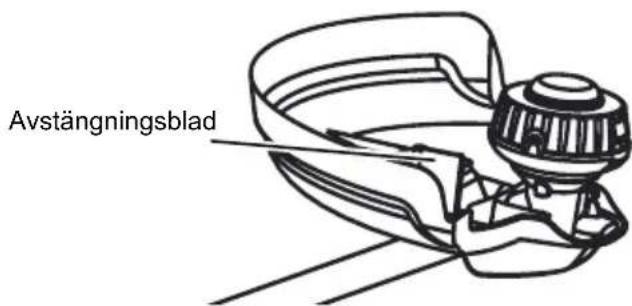

VARNING! Trådavskäraren på gräsde- ektorn är vass.Undvik att komma åt bladet.Att komma i kontakt med bladet kan orsaka allvarliga personskador.

• Vänd på trådtrimmern för att komma åt trimmerhuvudet.

• Ta bort de förinstallerade skruvarna (a) med en stjärnskruvmejsel från trimmerhuvudet.

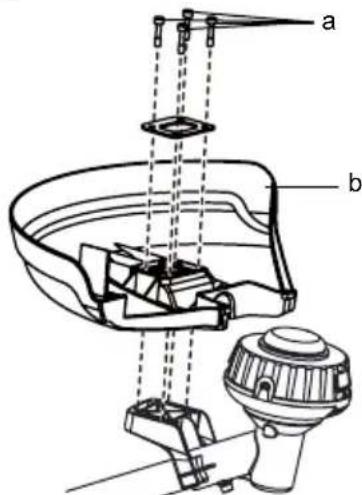

• Placera skyddet (b) på trimmerhuvudet och för på skyddet på huvudet genom att följa spåret i huvudet.

• Linjera skruvhålen på skyddet med skruvhålen i trimmerhuvudet.

• Sätt i skruvarna i trimmerhuvudet så att skyddet fästs på plats.

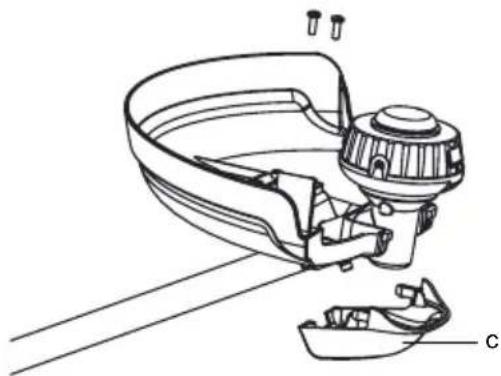

• Placera skyddslocket (c) på skyddet och för på det på skyddet.

• Linjera skruvhålen på skyddslocket med skruvhålen på skyddet.23Svenska - MONTERING

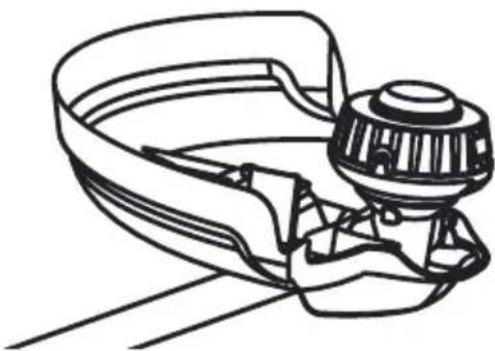

• Sätt i skruvarna i skyddet och fäst skyddslocket på plats. OBS: Åtdragningsmomentet för skruvar är 1.0 - 1.6 Nm. Montera skaft Tillbehöret fästs vid huvudet med hjälp av en kopplingsenhet.

• Placera enheten på jämnt och plant underlag.

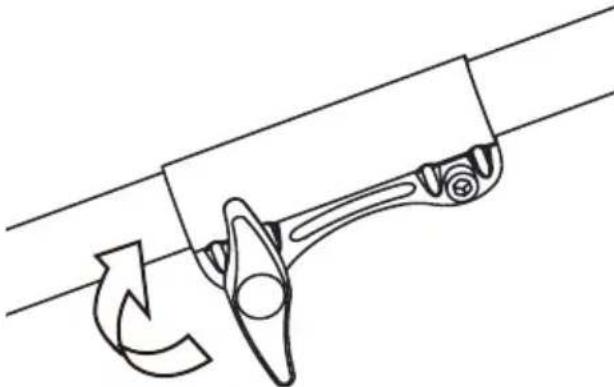

• Tryck in lossningsknappen (c) på det nedre skaftet (d). Linjera lossningsknappen med rättningshålet (e) och för samman de två skaften. Rotera nedre skaftet tills knappen låser i hålet.

• Dra åt vredet ordentligt. OBS: Om knappen inte lossnar helt i rättningshålet är skaften inte ordentligt på plats. Vrid försiktigt från sida till sida tills knappen låser på plats. c24 - Svenska MONTERING Fastsättning av det främre handtaget

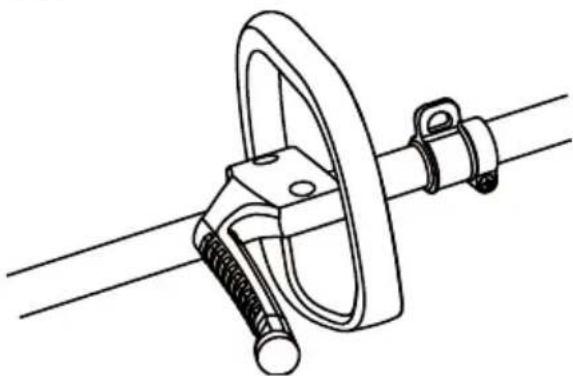

• Lossa de två skruvarna (a) i handtaget med en stjärnskruvmejsel (ingår inte) och ta bort skruvarna från handtaget.

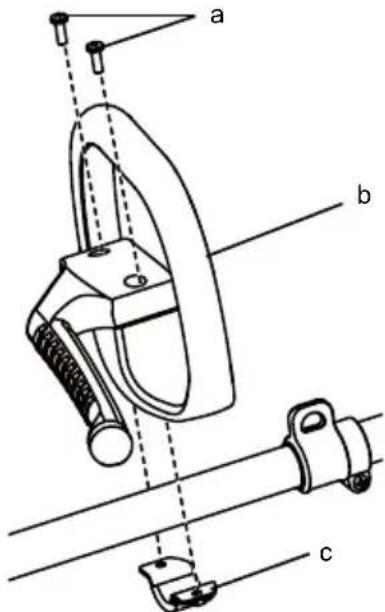

• Sätt fast det främre handtaget (b) och sänk ner klamman (c) på axeln.

• Ställ in handtaget upp eller ner, allt efter behov, till det önskade användningsläget.

• Dra åt de två skruvarna så att handtaget inte kan vridas på axeln. Åtdragningsmomentet är 1.0-1.6 Nm.25Svenska -

VARNING! Tillåt dig inte att bli oförsiktigt när du känner dig hemma med maskinen. Kom ihåg att ett ögonblick av oförsiktighet räcker för att orsaka allvarlig skada.

VARNING! Bär alltid skyddsglasögon eller skyddsglas med breda sidoglas när du använder elektriska verktyg. Att inte göra det kan resultera i att objekt kastas in i ögonen vilket kan resultera allvarlig skada.

VARNING! Använd aldrig skärblad, slaga, vajrar eller rep tillsammans med den här produkten. Använd inte några tillbehör som inte rekommenderas av tillverkaren av den här produkten. Användning av tillbehör som inte rekommenderas kan resultera i allvarlig personskada. Se bruksanvisningen till ditt batteripack och din laddare för fullständiga återuppladdningsinstruktioner. NOTERA: För att undvika allvarlig personskada ska du alltid ta bort batteripacket och hålla händerna borta från låsknappen när du bär eller transporterar verktyget. Installera batteriet

• Linjera upphöjningen på batteriet med spåren i trim- merns batterifack.

• Se till att spärren under batteriet “snäpper” på plats och att batteriet sitter säkert fast i trimmern innan du börjar använda den. Ta bort batteripaket

• Släpp avtryckarreglaget och låsavtryckaren för att stoppa trimmern.

• Tryck på strömbrytaren för att stänga av trimmern.

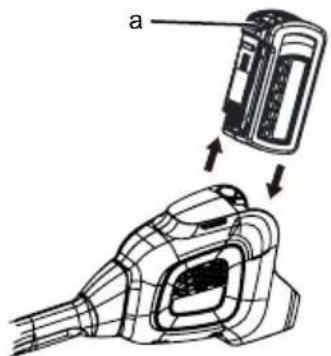

• Tryck och håll batterispärren (a) på batteriets baksida.

• Samtidigt som du håller batterispärren placerar du en hand på trimmerhandtaget och tar bort batteriet.

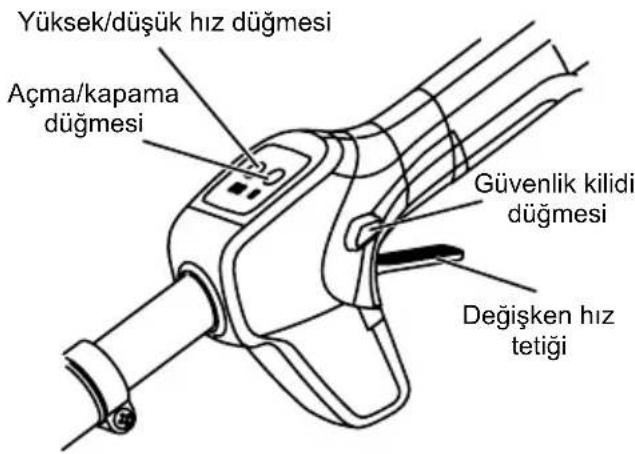

• Tryck på ON/OFF-strömbrytaren.

• Släpp upp låsknappen och tryck på reglaget.

• Tryck på snabbknappen för att öka hastigheten beroende på gräsförhållande. Två LED-lampor tänds ovanför snabbknappen för att visa att trimmern är i höghastighetsläge. Stoppa:

• Tryck på strömbrytaren en gång till för att stänga av enheten. OBS! Enheten stänger av sig själv efter att gått på tomgång ca en minut. Yüksek/düşük hız düğmesi Açma/kapama düğmesi Değişken hız tetiği Güvenlik kilidi düğmesi26 - Svenska ARBETSTEKNIKER Använda trimmern Följ dessa tips när du använder trimmern:

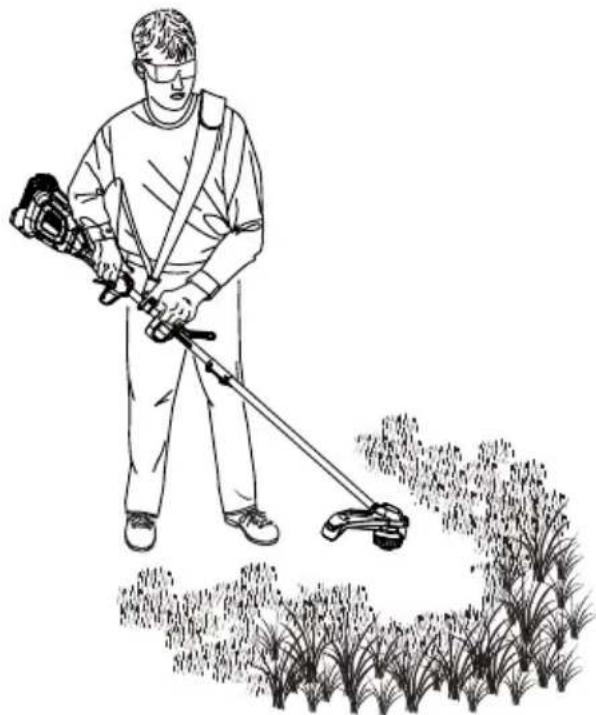

• Håll trimmern med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget.

• Håll ett stadigt grepp med båda händerna när du använder verktyget.

• Trimmern ska hållas i en komfortabel position med det bakre handtaget ungefär i höfthöjd.

• Klipp högt gräs från toppen och nedåt. Det hindrar gräset från att trassla in sig runt skaftkåpan och trådhuvudet vilket skulle kunna leda till överhettning. Om gräs trasslas in runt trådhuvudet:

• Ta bort batteripacket från trimmern.

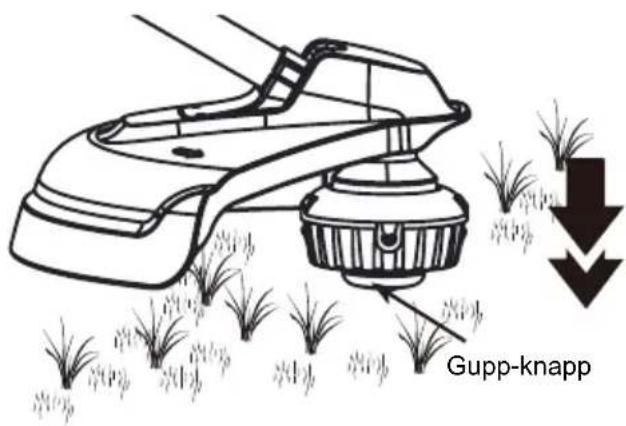

VARNING! Om du kommer i kontakt med trimmerhuvudet kan det orsaka allvarliga personskador. Mata fram tråd Allteftersom trådtrimmern används slits skärtråden och blir kortare och kortare. Denna trimmer har tryckmatning av tråden vilket drar ut mer tråd när huvudet trycks mot marken under rotation. Avskäraren kapar tråden i lagom längd för exakt trimning. Gupp-knapp Trimningstips

• Följ dessa tips när du använder trimmern:

• Luta trimmern mot det området som ska trimmas, detta är det optimala trimningsområdet.

• Trimmern gör sitt jobb bäst om den föryttas från vänster till höger över området som ska trimmas; den är mindre effektiv om den yttas från höger till vänster.

• Kör inte in hela trimmerhuvudet i det oklippta gräset utan använd trimmerlinans yttersta del för att utföra klippningen.

• Var försiktig när du trimmar. Om du träffar ett stängsel eller andra metallföremål så slits linan fortare eller går av. Även andra hårda föremål, som sten, tegel, asfalt och trä, gör att linan slits fortare. Avskärningsblad för tråd Den här trimmern har ett avskärningsblad på gräsdeflektorn för att kapa tråden. För bästa resultat bör tråden matas fram så långt att den kapas av avskärningsbladet. Mata fram mer tråd om du hör att motorn går snabbare än normalt eller om trimningseffekten minskas. Det behåller bästa effektiviteten och håller tråden tillräckligt lång för att den ska kunna matas ut ordentligt. Avstängningsblad27Svenska - UNDERHÅLL Allmänt underhåll

VARNING! Endast identiska originaldelar får användas vid byte. Användning av andra delar kan innebära fara eller skada apparaten.

VARNING! För att undvika allvarliga skador ska du alltid ta bort batteripacket från verktyget när du ska rengöra eller underhålla produkten. Före varje användning, kontrollera produkten så att inga delar är skadade eller saknas och att inga lösa föremål exempelvis skruvar, muttrar, bultar, lock etc. förekommer. Dra åt alla fästanordningar och lock och använd inte produkten förrän alla skadade eller saknade delar är utbytta. Ring kundservice för assistans. Undvik att använda lösningsmedel vid rengöring av plastdelar. De flesta plaster är känsliga för skador vid användning av olika typer av kommersiella lösningsmedel och kan skadas om du använder sådana. Använd en ren och torr trasa för att ta bort smuts, damm, olja, fett, osv.

VARNING! Låt aldrig bromsvätska, bensin, bensinbaserade produkter, inträngande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller förstöra plaster och det kan leda till allvarliga personskador. Enbart de delar som står med på listan över delar är tänkta att kunna repareras eller bytas ut av kunden. Alla andra delar ska bytas ut av ett auktoriserat servicecenter. Byte av spole Använd ursprungliga tillverkaren ersättare såglinjen för bästa prestanda.

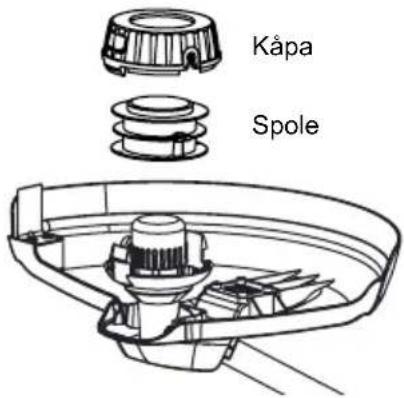

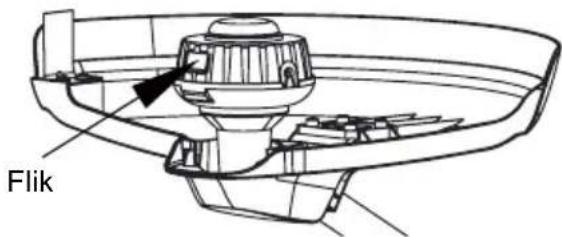

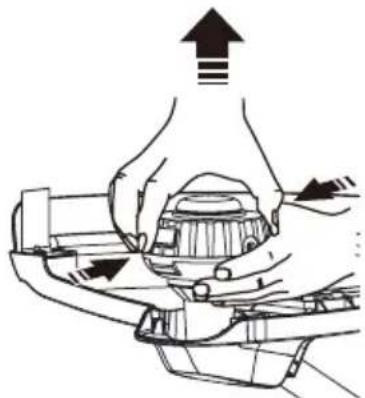

• Lyft upp spolhållaren för att ta bort.

• Ta bort den gamla spolen. Kåpa Spole

• För att montera den nya spolen, kontrollera att tråden sitter fast i hålet. Änden på tråden måste nå ungefär 15 cm ut från hålet. Styrspår Styrspår28 - Svenska UNDERHÅLL

• Sätt i den nya spolen så att tråden och hålet riktas in mot öljetten på trådhuvudet. Trä tråden genom öljetten.

• Dra tråden som sticker ut från trådhuvudet så att tråden lossnar från hålet i spolen.

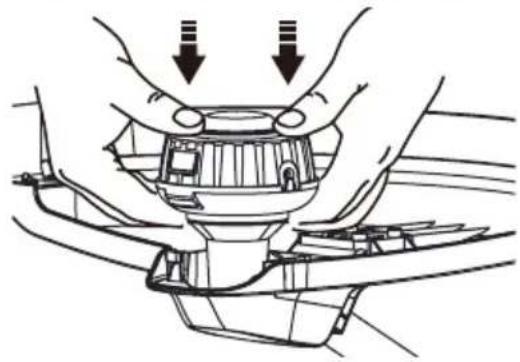

• Sätt tillbaka spolhållaren genom att trycka in ikarna i hålen och tryck ned tills spolhållaren klickar fast. Byta tråd

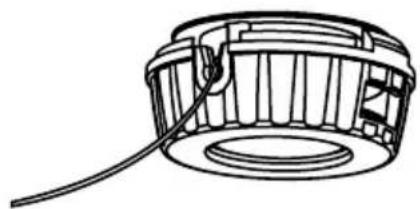

• Ta bort spolen från trådhuvudet. NOTERA: Ta bort all gammal tråd på spolen.

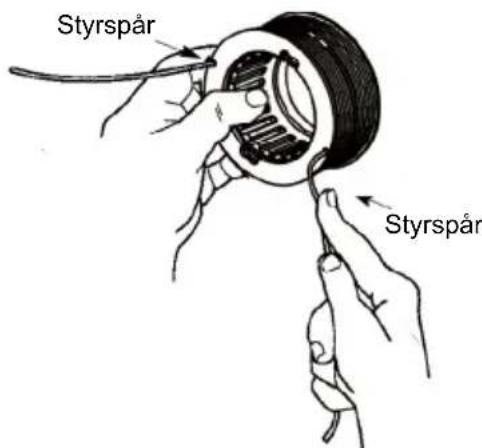

• Skär av två trådar, som var och en är ca 3 meter (10 fot) långa.

• Kapa av en trådbit som är ungefär 3 meter lång. Använd endast enbertråd med en diameter på 1.5 mm. Spår

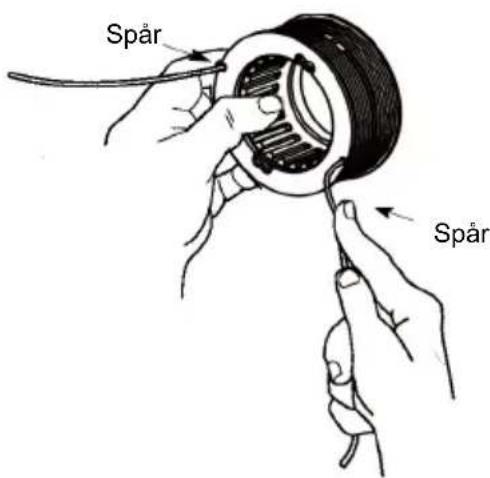

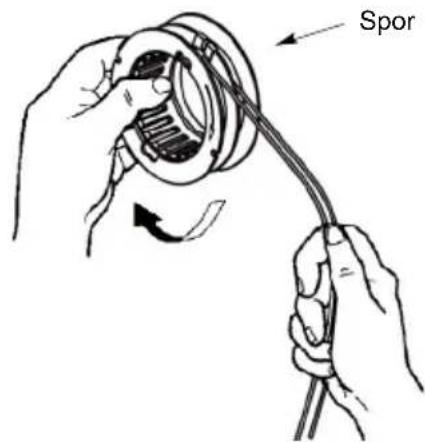

• Linda tråden medurs jämnt och fast. När du är klar stoppar du i tråden i spåret så den inte rullar ut. Spår Spår

• Linda inte tråden över spolens kant.29Svenska - UNDERHÅLL Förvara trimmern

• Ta bort batteripacket från trimmern innan förvaring.

• Ta bort alla främmande föremål från trimmern.

• Förvara på en välventilerad plats där den är oåtkomlig för barn.

• Håll den borta från frätande ämnen som trädgårdskemikalier eller vägsalt.

• Förvara och ladda om batteriet på en sval plats. Temperaturer som är lägre eller högre än normal rumstemperatur förkortar batteriets livslängd.

• Ställ aldrig undan ett urladdat batteri. Efter användningen bör du vänta tills batteriet avkylts och ladda om det omedelbart.

• Förvara batteripacket där temperaturen är under 27°C och där det inte är fuktigt.

• Alla batterier förlorar sin laddningskapacitet med tiden. Ju högre temperaturen är, desto snabbare förlorar batteriet sin laddningskapacitet. Om du inte använder häckklipparen under längre perioder bör du ladda om batteriet varje månad eller varannan månad. Detta förlänger batteriets livslängd. Var rädd om miljön

• Miljöskydd ska vara högt prioriterat vid användning av maskinen, både för samhället i stort och den närmiljö vi lever i. Undvik att störa omgivningen.

• Var noga med att följa lokala riktlinjer vid avyttring av förpackningen, utslitna delar eller föremål som kan påverka miljön. Sådant avfall får inte kastas med vanligt avfall, det ska separeras och lämnas på speciella återvinningscentra där materialet kan återvinnas.

• Var noga med att följa lokala riktlinjer för avyttring av avfall efter klippning.

• När maskinen tas ur bruk får inte miljön förorenas utan den ska lämnas till återvinningscentra enligt tillämpliga lokala lagar.30 - Svenska FELSÖKNING FELSÖKNING

PROBLEM MÖJLIG ORSAK LÖSNING

Tråden matas inte ut när jag använder huvudet med den bump-matningshuvud. Linan har fastnat i sig själv. Byta tråd. Inte tillräckligt med lina på spolen. Sätt dit mer lina. Referera till den lämpliga linbytessektion i denna manual. Linan är sliten för kort. Dra i tråden samtidigt som du trycker ned knappen. Linan är intrasslad i spolen. Ta bort linan från spolen och sätt tillbaka. Referera till lämplig linbytessektion i denna manual. Gräs fastnar runt skaftkåpan och trådhuvudet. Trimning av högt gräs vid mark- nivå. Klipp högt gräs från toppen och nedåt för att förhindra att det trasslar in sig. Enheten startar inte. Batteriet är inte fastsatt. För att sätta fast batteriet ordentligt måste ikarna på varje sida klicka fast ordentligt. Batteriet är urladdat. Ladda batteripacket enligt instruktionerna som medföljer din modell. Skaftet är inte fullständigt ihop- kopplat. Kontrollera att det svängda skaftet sitter helt i skaftkopplingen på det övre skaftet och dra åt skaftkopplingen.31Svenska - TEKNISKA DATA Tekniska data Tekniska data Li 40T Spänning 40 v Hastighet utan belastning 4500 / 5500 (±10%) RPM Trimmerhuvud Strömförsörjning klipptråd Tråddiameter 2 mm Trimningsdiameter

• överensstämmer med relevanta krav i maskindirektivet (2006/42/EC)

• överensstämmer med krav i följande andra EU-direktiv 2014/30/EU (EMC-direktiv) och 2000/14/EC (bullerdirektiv) inklusive förändringar (2005/88/EC) Vidare intygar vi att
