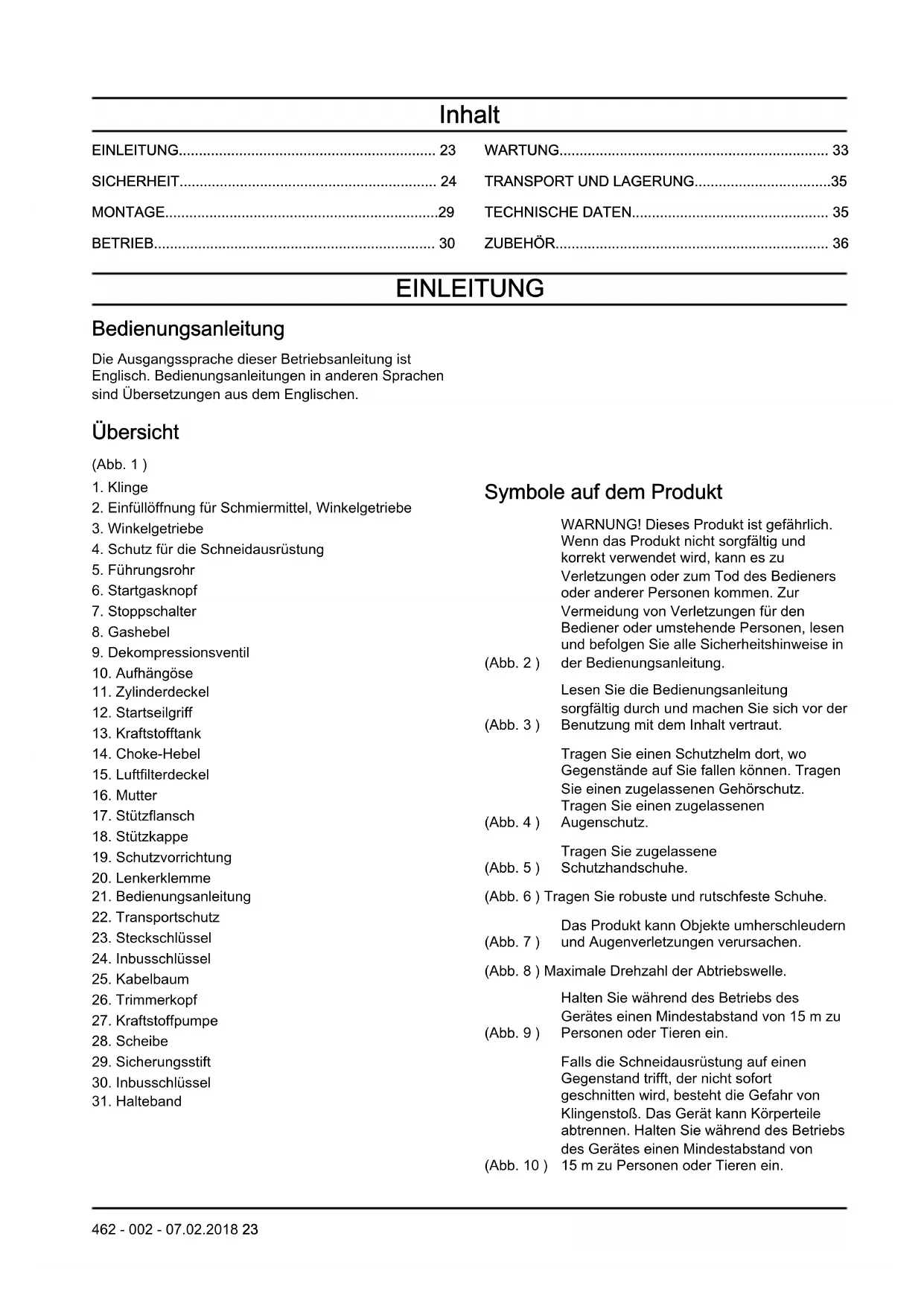

BEDIENUNGSANLEITUNG B43 BT MCCULLOCH

TECHNISCHE DATEN................................................. 35 ZUBEHÖR.................................................................... 36 EINLEITUNG Bedienungsanleitung Die Ausgangssprache dieser Betriebsanleitung ist Englisch. Bedienungsanleitungen in anderen Sprachen sind Übersetzungen aus dem Englischen. Übersicht (Abb. 1 )

2. Einfüllöffnung für Schmiermittel, Winkelgetriebe

4. Schutz für die Schneidausrüstung

9. Dekompressionsventil

21. Bedienungsanleitung

Symbole auf dem Produkt (Abb. 2 ) WARNUNG! Dieses Produkt ist gefährlich. Wenn das Produkt nicht sorgfältig und korrekt verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen. Zur Vermeidung von Verletzungen für den Bediener oder umstehende Personen, lesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. (Abb. 3 ) Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. (Abb. 4 ) Tragen Sie einen Schutzhelm dort, wo Gegenstände auf Sie fallen können. Tragen Sie einen zugelassenen Gehörschutz. Tragen Sie einen zugelassenen Augenschutz. (Abb. 5 ) Tragen Sie zugelassene Schutzhandschuhe. (Abb. 6 ) Tragen Sie robuste und rutschfeste Schuhe. (Abb. 7 ) Das Produkt kann Objekte umherschleudern und Augenverletzungen verursachen. (Abb. 8 ) Maximale Drehzahl der Abtriebswelle. (Abb. 9 ) Halten Sie während des Betriebs des Gerätes einen Mindestabstand von 15 m zu Personen oder Tieren ein. (Abb. 10 ) Falls die Schneidausrüstung auf einen Gegenstand trifft, der nicht sofort geschnitten wird, besteht die Gefahr von Klingenstoß. Das Gerät kann Körperteile abtrennen. Halten Sie während des Betriebs des Gerätes einen Mindestabstand von 15 m zu Personen oder Tieren ein.

462 - 002 - 07.02.2018 23(Abb. 11 ) Kraftstoffpumpe

(Abb. 12 ) Choke: Choker in Chokestellung bringen. (Abb. 13 ) Alle Körperteile von heißen Oberflächen fernhalten. (Abb. 14 ) Umweltbelastende Geräuschemissionen gemäß der entsprechenden Richtlinie der Europäischen Gemeinschaft. Die Emission des Produkts ist im Abschnitt „Technische Daten“ und auf dem Geräteschild angegeben. (Abb. 15 ) Dieses Gerät entspricht den geltenden CE- Richtlinien. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.

• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

• das Gerät nicht bei einem autorisierten Service Center oder von einem zugelassenen Fachmann repariert wurde. SICHERHEIT Sicherheitsdefinitionen Die nachstehenden Definitionen geben den Schweregrad für jedes Signalwort an. WARNUNG: Personenschäden. ACHTUNG: Schäden am Gerät. Hinweis: Diese Informationen erleichtern die Verwendung des Geräts. Allgemeine Sicherheitshinweise

• Verwenden Sie das Gerät ordnungsgemäß. Eine falsche Verwendung kann zu schweren bis tödlichen Verletzungen führen. Verwenden Sie das Gerät nur für die in dieser Betriebsanleitung aufgeführten Arbeiten. Verwenden Sie das Gerät nicht für andere Aufgaben.

• Beachten Sie die Anweisungen in dieser Bedienungsanleitung. Beachten Sie die Symbole und die Sicherheitshinweise. Die Nichtbeachtung der Anweisungen und Symbole kann zu Verletzungen oder zum Tod führen.

• Werfen Sie diese Bedienungsanleitung nicht weg. Verwenden Sie die Anweisungen für das Zusammensetzen und den Betrieb, und halten Sie Ihr Gerät in gutem Zustand. Befolgen Sie die Anweisungen für die korrekte Installation von Anbaugeräten und Zubehörteilen. Verwenden Sie ausschließlich zugelassene Anbaugeräte und Zubehörteile.

• Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Halten Sie sich an den Wartungsplan. Führen Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden. Alle sonstigen Wartungsarbeiten müssen von einem autorisierten Service Center durchgeführt werden.

• Diese Bedienungsanleitung kann nicht alle Situationen abdecken, die bei der Verwendung des Geräts auftreten können. Seien Sie immer vorsichtig und arbeiten Sie mit gesundem Menschenverstand. Führen Sie keine Arbeiten mit oder Wartungen am Gerät durch, wenn Sie sich in einer Situation unsicher sind. Wenden Sie sich an einen Produktfachmann, Ihren Fachhändler, Ihren Service Vertreter oder das autorisierte Service Center für weitere Informationen.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie das Gerät zusammenbauen, einlagern oder warten.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tödlichen Verletzungen führen.

• Atmen Sie die Abgase des Motors nicht ein. Das Einatmen der Motorabgase über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

• Das Gerät sollte nicht im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden. Die Abgase sind heiß und können Funken erzeugen, die einen Brand verursachen können. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Wenn Sie das Gerät nutzen, erzeugt der Motor ein elektromagnetisches Feld. Das elektromagnetische Feld kann medizinische Implantate beschädigen. Sprechen Sie vor der Inbetriebnahme des Geräts mit

462 - 002 - 07.02.2018Ihrem Arzt und dem Hersteller des medizinischen

• Lassen Sie nicht zu, dass Kinder das Gerät verwenden. Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen.

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verschließen Sie das Gerät in einem Bereich, zum dem Kinder und nicht autorisierte Personen keinen Zugang haben.

• Das Gerät kann Objekte auswerfen und Verletzungen verursachen. Beachten Sie die Sicherheitshinweise, um das Risiko von Verletzungen oder Tod zu verringern.

• Entfernen Sie sich nicht vom Gerät, wenn der Motor eingeschaltet ist.

• Der Bediener des Geräts trägt bei einem Unfall die Verantwortung.

• Überprüfen Sie vor dem Gebrauch das Gerät auf schadhafte Teile.

• Achten Sie vor dem Gebrauch des Geräts darauf, einen Mindestabstand von 15 m von anderen Personen oder von Tieren einzuhalten. Stellen Sie sicher, dass eine Person in einem angrenzenden Bereich weiß, dass Sie das Gerät benutzen.

• Halten Sie sich an nationale und lokale gesetzliche Bestimmungen. Diese können den Betrieb des Geräts unter bestimmten Bedingungen verhindern oder einschränken.

• Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen könnten. Sicherheitshinweise für den Betrieb

• Stellen Sie sicher, dass das Gerät vollständig zusammengebaut ist, bevor Sie es verwenden.

• Stellen Sie das Gerät vor dem Einschalten in einem Abstand von mindestens 3 m von der Stelle ab, wo Sie zuvor den Kraftstofftank gefüllt haben. Stellen Sie das Gerät auf einer ebenen Oberfläche ab. Stellen Sie sicher, dass die Schneidausrüstung nicht den Boden oder ein anderes Objekt berührt.

• Das Gerät kann Objekte umherschleudern und Augenverletzungen verursachen. Tragen Sie immer einen zugelassenen Augenschutz, wenn Sie mit dem Gerät arbeiten.

• Achten Sie darauf, dass sich während der Arbeiten kein Kind unbemerkt dem Gerät nähert.

• Benutzen Sie das Gerät nicht, wenn sich Personen im Arbeitsbereich befinden. Halten Sie das Gerät an, wenn eine Person den Arbeitsbereich betritt.

• Stellen Sie sicher, dass Sie immer die Kontrolle über das Gerät behalten.

• Verwenden Sie das Gerät nicht, wenn Sie bei einem Unfall keine Hilfe holen können. Vergewissern Sie sich immer, dass Dritte von Ihren Arbeiten wissen, bevor Sie das Gerät in Betrieb nehmen.

• Schauen Sie sich immer nach Personen und Tieren im Sicherheitsbereich um, bevor Sie sich mit dem Gerät herumdrehen.

• Entfernen Sie alle unerwünschten Materialien aus dem Arbeitsbereich, bevor Sie beginnen. Wenn die Schneidausrüstung gegen ein Objekt stößt, kann das Objekt umhergeschleudert werden und Verletzungen oder Schäden verursachen. Unerwünschtes Material kann sich um die Schneidausrüstung wickeln und Schäden verursachen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter (Nebel, Regen oder starke Winde, Gewittergefahr oder sonstigen Schlechtwetterbedingungen). Bei schlechtem Wetter könnten sich gefährliche Bedingungen (z. B. rutschige Bodenflächen) einstellen.

• Stellen Sie sicher, dass Sie sich beim Arbeiten frei bewegen und stabil stehen können. (Abb. 16 )

• Vermeiden Sie Situationen, in denen Sie fallen könnten, wenn Sie mit dem Gerät arbeiten. Neigen Sie sich nicht bei der Arbeit mit dem Gerät.

• Halten Sie das Gerät immer mit beiden Händen fest. Halten Sie das Gerät auf der rechten Seite des Körpers. (Abb. 17 )

• Betreiben Sie das Produkt mit der Schneidausrüstung unter Hüfthöhe.

• Wenn sich beim Motorstart der Choke in der Choke- Stellung befindet, beginnt sich die Schneidausrüstung zu drehen.

• Berühren Sie das Winkelgetriebe nicht direkt nach dem Abstellen des Motors. Das Winkelgetriebe ist nach dem Abstellen des Motors noch heiß. Heiße Stellen können zu Verletzungen führen.

• Stellen Sie den Motor ab, bevor Sie das Gerät transportieren.

• Legen Sie das Gerät auf keinen Fall ab, solange der Motor läuft.

• Stellen Sie vor dem Entfernen unerwünschter Materialien den Motor ab und warten Sie, bis die Schneidausrüstung stillsteht. Lassen Sie die Schneidausrüstung anhalten, bevor Sie oder ein Helfer das geschnittene Material entfernen. Persönliche Schutzausrüstung

• Verwenden Sie immer geeignete persönliche Schutzausrüstung bei der Benutzung des Geräts. Das Tragen persönlicher Schutzausrüstung schließt das Risiko von Verletzungen nicht aus. Das Tragen persönlicher Schutzausrüstung verringert das Ausmaß der Verletzungen bei einem Unfall.

• Tragen Sie immer einen zugelassenen Augenschutz beim Arbeiten mit dem Gerät.

462 - 002 - 07.02.2018

25• Arbeiten Sie mit dem Gerät nicht barfuß oder mit offenen Schuhen. Tragen Sie stets robuste und rutschfeste Schuhe.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf auch zugelassene Schutzhandschuhe.

• Tragen Sie einen Helm, wenn Ihnen Gegenstände auf den Kopf fallen könnten.

• Tragen Sie immer einen zugelassenen Gehörschutz beim Arbeiten mit dem Gerät. Lärmbelastung über einen längeren Zeitraum kann zu lärmbedingten Hörschäden führen.

• Vergewissern Sie sich, dass Sie einen Erste-Hilfe- Kasten griffbereit haben. Schutzvorrichtungen am Gerät

• Achten Sie darauf, das Gerät regelmäßig zu warten.

• Dies erhöht die Lebensdauer des Geräts.

• Die Gefahr von Unfällen sinkt. Lassen Sie einen Vertragshändler oder ein autorisiertes Service Center das Gerät regelmäßig überprüfen, um Einstellungen oder Reparaturen vorzunehmen.

• Benutzen Sie kein Gerät mit defekten Schutzvorrichtungen. Wenn das Gerät beschädigt ist, wenden Sie sich an ein autorisiertes Service Center. Gashebelsperre Die Gashebelsperre arretiert den Gashebel. (Abb. 18 ) Drücken Sie die Gashebelsperre (A), um den Gashebel (B) freizugeben. Wenn Sie den Griff loslassen, kehren Gashebelsperre und Gashebel wieder in die Ausgangsstellung zurück.

1. Stellen Sie sicher, dass der Gashebel (B) im

Leerlauf arretiert ist, wenn Sie die Gashebelsperre (A) lösen.

2. Drücken Sie die Gashebelsperre (A) und

kontrollieren Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

3. Drücken Sie den Gashebel (B) und kontrollieren Sie,

ob er beim Loslassen in die Ausgangsstellung zurückkehrt. Starten Sie den Motor, und geben Sie Vollgas. Lassen Sie den Gashebel los und kontrollieren Sie, ob die Schneidausrüstung stehen bleibt. Wenn sich die Schneidausrüstung dreht, während der Gashebel auf Leerlauf steht, überprüfen Sie die Einstellschraube für den Leerlauf am Vergaser. Stoppschalter Motor starten. Kontrollieren Sie, dass der Motor anhält, wenn Sie den Schalter auf die Stopp-Position stellen. (Abb. 19 ) Schutz für die Schneidausrüstung Die Schutzvorrichtung der Schneidausrüstung verhindert, dass ein loser Fremdkörper in Richtung des Fahrers geschleudert wird. Überprüfen Sie den Schutz der Schneidausrüstung auf Beschädigung und ersetzen Sie ihn gegebenenfalls. Verwenden Sie nur die zugelassene Schutzvorrichtung für die Schneidausrüstung. (Abb. 20 ) (Abb. 21 ) Antivibrationssystem WARNUNG: Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die darauf hinweisen, dass Sie übermäßigen Vibrationen ausgesetzt waren. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Händen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

• Das Gerät verfügt über ein Antivibrationssystem, das Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt.

• Falsch gewickelter Trimmerfaden oder falsche Schneidausrüstung oder Ketten verstärken die Vibrationen. (Abb. 22 ) Funktion zum Lösen des Tragegurts WARNUNG: Verwenden Sie den Tragegurt nicht, wenn die Funktion zum Lösen defekt ist. Stellen Sie sicher, dass die Funktion zum Lösen des Tragegurts korrekt funktioniert, wenn Sie das Gerät einstellen. Die Funktion zum Lösen des Tragegurts befindet sich vorn am Gerät. Die Riemen des Tragegurts müssen sich stets in der richtigen Position befinden. (Abb. 23 ) Im Notfall hilft Ihnen die Funktion zum Lösen des Tragegurts dabei, sich sicher von dem Gerät zu lösen. Schalldämpfer

• Verwenden Sie keinen Motor mit defektem Schalldämpfer. Ein beschädigter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. Halten Sie stets einen Feuerlöscher griffbereit.

462 - 002 - 07.02.2018• Überprüfen Sie regelmäßig, ob der Schalldämpfer

mit dem Gerät verbunden ist.

• Berühren Sie den Motor oder den Schalldämpfer nicht, solange der Motor eingeschaltet ist. Warten Sie nach dem Abstellen des Motors eine Weile, bevor Sie den Motor oder den Schalldämpfer berühren. Heiße Oberflächen können zu Verletzungen führen.

• Ein heißer Schalldämpfer kann einen Brand verursachen. Seien Sie vorsichtig, wenn Sie das Gerät in der Nähe von entzündlichen Flüssigkeiten oder Gasen verwenden.

• Berühren Sie keine Teile im Schalldämpfer, wenn der Schalldämpfer beschädigt ist. Diese Teile können krebserregende Stoffe enthalten. (Abb. 24 ) Schneidausrüstung Wählen und warten Sie die Schneidausrüstung, um:

• Maximale Schneidleistung zu erreichen

• Die Lebensdauer der Schneidausrüstung zu erhöhen.

• Befolgen Sie die Kontroll-, Wartungs- und Service- Anweisungen für den Schalldämpfer.

• Verwenden Sie immer die empfohlene Schutzvorrichtung für die Schneidausrüstung. Siehe Technische Daten. WARNUNG: Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten. Informationen zum korrekten Einlegen des Trimmerfadens und zur Wahl des richtigen Fadendurchmessers finden Sie in den Anweisungen für die Schneidausrüstung. WARNUNG: Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen. WARNUNG: Stellen Sie den Motor immer ab, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren Sie, ob die Schneidausrüstung völlig stillsteht. Ziehen Sie die Zündkappe ab, bevor Sie mit der Arbeit an der Schneidausrüstung beginnen. Schneidausrüstung

• Verwenden Sie die Sägeklinge, um faserige Holzarten zu schneiden. (Abb. 25 )

• Verwenden Sie zum Schneiden von dichtem Gras eine Grasklinge. (Abb. 26 )

• Verwenden Sie zum Trimmen von Rasen den Trimmerkopf. (Abb. 27 )

• Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr. Halten Sie die Schneidzähne der Klinge stets korrekt und gut geschärft! Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Schärflehre. (Abb. 28 )

• Eine falsch geschränkte Sägeklinge erhöht das Risiko für das Festfahren und für Rückschläge. Dies kann zu einer Beschädigung der Klinge führen. Behalten Sie die korrekte Einstellung der Sägeklinge bei. Befolgen Sie die Anweisungen und verwenden Sie das empfohlene Schränkwerkzeug. (Abb. 29 )

• Kontrollieren Sie die Schneidausrüstung auf Beschädigung und Risse. Ersetzen Sie die Schneidausrüstung, wenn sie beschädigt ist.

• Die Schneidausrüstung immer nur mit empfohlenem Schutz verwenden. Siehe ZUBEHÖR auf Seite 36

Trimmerkopf WARNUNG: Achten Sie stets darauf, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, um gesundheitsschädliche Vibrationen zu vermeiden. (Abb. 30 )

• Verwenden Sie nur empfohlene Trimmerköpfe und - fäden.

• Benutzen Sie nur empfohlene Schneidausrüstung.

• Ein kleineres Gerät erfordert kleine Trimmerköpfe und umgekehrt.

• Die Länge des Trimmerfadens ist wichtig. Bei gleichem Fadendurchmesser erfordert ein längerer Trimmerfaden eine größere Motorleistung als ein kurzer.

• Achten Sie darauf, dass das Messer am Trimmerschutz intakt ist. Dieses schneidet den Trimmerfaden auf die richtige Länge.

• Weichen Sie den Trimmerfaden vor der Verwendung für einige Tage in Wasser ein, um die Lebensdauer zu erhöhen. Messer

• Verwenden Sie das Gerät mit einer zugelassenen Klinge. Verwenden Sie eine Klinge nur bei korrekter Installation aller erforderlichen Teile. Stellen Sie sicher, dass die Installation abgeschlossen ist und dass die richtigen Teile verwendet werden. Eine fehlerhafte Installation kann dazu führen, dass die Klinge sich löst und schwere Verletzungen des Bedieners oder umstehender Personen verursacht.

• Tragen Sie bei der Handhabung und bei der Wartung der Klinge Schutzhandschuhe.

462 - 002 - 07.02.2018

27• Verwenden Sie beim Bedienen eines Geräts mit Klinge einen Kopfschutz.

• Eine Klinge kann zu Verletzungen führen, wenn sie sich dreht, nachdem der Motor gestoppt oder der Gashebel losgelassen wurde. Stellen Sie sicher, dass die Klinge vollständig zum Stillstand gekommen ist, bevor Sie Wartungsarbeiten vornehmen.

• Stellen Sie den Motor immer ab, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Stellen Sie sicher, dass die Schneidausrüstung vollständig zum Stillstand gekommen ist. Ziehen Sie das Zündkerzenkabel von der Zündkerze ab.

• Halten Sie die Schneidzähne der Klinge stets korrekt und gut geschärft! (Abb. 31 )

• Verwenden Sie keine beschädigte Schneidausrüstung.

• Befestigen Sie für Transport und Lagerung des Geräts den Transportschutz an der Klinge. Klingenstoß

• Ein Klingenstoß ist eine plötzliche Bewegung des Geräts zur Seite, nach vorn oder nach hinten. Ein Klingenstoß tritt auf, wenn die Grasklinge oder Sägeklinge auf ein Objekt trifft, das nicht geschnitten werden kann. In Bereichen, in denen das zu schneidende Material schwer zu sehen ist, ist das Risiko eines Klingenstoßes erhöht.

• Wenn ein Klingenstoß auftritt, besteht das Risiko, dass das Gerät oder der Bediener ihre Position ändern. Eine sich bewegende Klinge kann umstehende Personen treffen und Verletzungen verursachen.

• Entsorgen Sie verbogene, gerissene oder beschädigte Klingen.

• Arbeiten Sie stets mit einer gut geschärften Klinge. Die Gefahr eines Klingenstoßes nimmt zu, wenn die Klinge nicht scharf ist. Sicherer Umgang mit Kraftstoff

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl, und lassen Sie das Gerät trocknen. Entfernen Sie unerwünschten Kraftstoff aus dem Gerät.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschüttet haben.

• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

• Starten Sie den Motor niemals, wenn Sie Öl oder Kraftstoff auf das Gerät oder auf Ihren Körper verschüttet haben.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam, und lassen Sie den Druck vorsichtig entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Drehen Sie den Tankdeckel sorgfältig zu, da ansonsten Brandgefahr besteht.

• Stellen Sie das Gerät vor dem Einschalten in einem Abstand von mindestens 3 m von der Stelle auf, wo Sie den Tank befüllt haben.

• Überfüllen Sie den Kraftstofftank nicht.

• Stellen Sie sicher, dass kein Kraftstoff austreten kann, wenn Sie das Gerät oder den Kraftstoffbehälter transportieren.

• Bringen Sie weder das Gerät noch einen Kraftstoffbehälter in Bereiche mit offenem Feuer, Funkenbildung oder Zündflammen. Stellen Sie sicher, dass sich im Lagerbereich keine offene Feuerquelle befindet.

• Verwenden Sie nur zugelassene Behälter, wenn Sie den Kraftstoff transportieren oder einlagern.

• Leeren Sie den Kraftstofftank, bevor Sie das Gerät für längere Zeit einlagern. Entsorgen Sie den Kraftstoff an Orten, die durch die lokalen gesetzlichen Bestimmungen dafür vorgesehen sind.

• Reinigen Sie das Gerät, bevor Sie es für längere Zeit einlagern.

• Ziehen Sie das Zündkerzenkabel ab, bevor Sie das Gerät einlagern, um sicherzustellen, dass der Motor nicht unbeabsichtigt starten kann. Sicherheitshinweise für die Wartung

• Wenden Sie sich an Ihr Service Center, wenn Sie die Schneidausrüstung nicht durch die Einstellung der Leerlaufdrehzahl stoppen können. Sie dürfen das Gerät nicht einsetzen, bis es korrekt eingestellt oder repariert wurde.

WARNUNG: Lesen Sie vor dem Zusammensetzen des Geräts das Kapitel über Sicherheit. So montieren Sie den Lenker

1. Befestigen Sie den Lenker auf der Halterung wie

abgebildet. (Abb. 32 )

2. Befestigen Sie das Kabel mit den Haltebändern an

der Welle. So montieren Sie die Schutzvorrichtung

• Befestigen Sie die Schutzvorrichtung auf der Welle wie abgebildet. (Abb. 33 ) So befestigen Sie die Schutzvorrichtung der Schneidausrüstung für Trimmerkopf und Klinge

• Befestigen Sie die Schutzvorrichtung der Schneidausrüstung auf der Welle wie abgebildet. (Abb. 34 ) So befestigen Sie die Schutzvorrichtung der Schneidausrüstung für die Sägeklinge

• Befestigen Sie die Schutzvorrichtung der Schneidausrüstung auf der Welle wie abgebildet. (Abb. 35 ) So montieren Sie den Trimmerkopf

1. Montieren Sie den Mitnehmer an der Abtriebswelle.

2. Drehen Sie die Abtriebswelle, bis sich eines der

Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.

3. Stecken Sie den Inbusschlüssel in das Loch, so

dass die Welle fixiert ist.

4. Drehen Sie den Trimmerkopf auf die Welle. (Abb.

36 ) So montieren Sie die Klinge

1. Montieren Sie den Mitnehmer an der Abtriebswelle.

2. Drehen Sie die Abtriebswelle, bis sich eines der

Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.

3. Stecken Sie den Inbusschlüssel in das Loch, so

dass die Welle fixiert ist.

4. Befestigen Sie die Klinge auf der Welle.

5. Montieren Sie Stützflansch, Unterlegscheibe und

Mutter an der Abtriebswelle.

6. Ziehen Sie die Mutter mit dem Steckschlüssel

7. Montieren Sie den Sicherungsstift in der Mutter.

(Abb. 37 ) So montieren Sie die Sägeklinge

1. Montieren Sie den Mitnehmer an der Abtriebswelle.

2. Drehen Sie die Abtriebswelle, bis sich eines der

Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt.

3. Stecken Sie den Inbusschlüssel in das Loch, so

dass die Welle fixiert ist.

4. Befestigen Sie die Klinge auf der Welle. Achten Sie

darauf, dass die Messer in die richtige Richtung zeigen.

5. Montieren Sie Stützflansch, Unterlegscheibe und

Mutter an der Abtriebswelle.

6. Ziehen Sie die Mutter mit dem Steckschlüssel

7. Montieren Sie den Sicherungsstift in der Mutter.

(Abb. 38 ) So stellen Sie den Tragegurt ein WARNUNG: Das Gerät muss immer sicher am Tragegurt eingehakt sein. Benutzen Sie niemals einen Tragegurt mit defektem Schnellverschluss. WARNUNG: Verwenden Sie die Funktion zum Lösen des Tragegurts, wenn Sie in einem Notfall das Gerät und den Tragegurt lösen müssen. (Abb. 39 )

1. Den Tragegurt anlegen.

2. Stellen Sie den Tragegurt auf die optimale

Arbeitsstellung ein.

3. Stellen Sie die Seitenriemen ein, bis das Gewicht

gleichmäßig auf Ihre Schultern verteilt ist.(Abb. 40 )

4. Stellen Sie den Tragegurt so ein, dass die

Schneidausrüstung parallel zum Boden hängt.

5. Die Schneidausrüstung leicht auf dem Boden

aufliegen lassen. Stellen Sie dann den Gurthalter ein, um das Gerät korrekt auszubalancieren. Hinweis: Wenn Sie eine Grasklinge verwenden, muss diese sich ca. 10 cm über dem Boden befinden, um sie von Steinen etc. fernzuhalten.

462 - 002 - 07.02.2018 29Anbringen des Transportschutzes

1. Bringen Sie den Transportschutz gemäß Abbildung

an der Klinge an.(Abb. 41 ) BETRIEB WARNUNG: Lesen Sie vor der Nutzung des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Kraftstoff So verwenden Sie den Kraftstoff ACHTUNG: Dieses Gerät hat einen Zweitaktmotor. Verwenden Sie eine Mischung aus Benzin und Zweitakt-Motoröl. Stellen Sie sicher, dass Sie die korrekte Menge an Öl für das Gemisch verwenden. Ein falsches Verhältnis von Benzin und Öl kann zu Schäden am Motor führen. Benzin ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dies kann das Gerät beschädigen. ACHTUNG: Verwenden Sie kein Benzin mit einer höheren Ethanolkonzentration als 10 % (E10). Dies kann das Gerät beschädigen.

• Verwenden Sie immer frisches bleifreies Benzin mit einer Oktanzahl von mindestens 90 RON (87 AKI) und einer Ethanolkonzentration unter 10 % (E10).

• Verwenden Sie Benzin mit einer höheren Oktanzahl, wenn Sie das Gerät häufig und bei kontinuierlich hoher Motordrehzahl verwenden. Öl für Zweitaktmotoren

• Verwenden Sie ausschließlich qualitativ hochwertiges Zweitakt-Motoröl. Verwenden Sie nur ein luftgekühltes Motoröl.

• Verwenden Sie keine anderen Arten von Öl.

• Mischungsverhältnis 50:1 (2 %) Benzin, Liter Zweitaktöl, Liter 5 0,10 10 0,20 15 0,30 20 0,40 So stellen Sie das Kraftstoffgemisch her Hinweis: Verwenden Sie zum Mischen der Kraftstoffs immer einen sauberen Kraftstoffbehälter. Hinweis: Bereiten Sie keine größere Menge Gemisch zu, als Sie für 30 Tage benötigen.

1. Fügen Sie die Hälfte des Benzins hinzu.

2. Fügen Sie die gesamte Menge Öl hinzu.

3. Schütteln Sie das Kraftstoffgemisch, um die Anteile

4. Setzen Sie die restliche Menge Benzin hinzu.

5. Schütteln Sie das Kraftstoffgemisch, um die Anteile

6. Füllen Sie es in den Kraftstofftank.

So füllen Sie Kraftstoff nach

• Verwenden Sie immer einen Kraftstoffbehälter mit einem Überfüllungsschutz.

• Wenn sich noch Kraftstoff auf dem Behälter befindet, entfernen Sie diesen und lassen Sie den Behälter trocknen.

• Stellen Sie sicher, dass der Bereich um den Tankverschluss sauber ist.

• Schütteln Sie den Kraftstoffbehälter, bevor Sie das Kraftstoffgemisch in den Kraftstofftank einfüllen. Starten und stoppen So überprüfen Sie das Produkt vor dem Start

1. Untersuchen Sie das Gerät auf fehlende,

beschädigte, lose oder abgenutzte Teile.

2. Überprüfen Sie die Muttern, Schrauben und Bolzen.

3. Überprüfen Sie die Klingen.

4. Überprüfen Sie den Luftfilter.

5. Überprüfen Sie die Gashebelsperre und den

6. Überprüfen Sie den Stoppschalter.

7. Untersuchen Sie das Gerät auf austretenden

Kraftstoff. So starten Sie bei kaltem Motor

1. Den Stoppschalter in Startposition stellen.

2. Drücken Sie den Startgasknopf.

462 - 002 - 07.02.20183. Drücken Sie die Gummiblase der Kraftstoffpumpe 10

Mal. Die Blase darf nicht vollständig gefüllt werden. (Abb. 42 )

4. Choker in Chokestellung bringen.(Abb. 43 )

5. Drücken Sie den Gerätekörper mit der linken Hand

gegen den Boden. Ziehen Sie das Starterseil mit der rechten Hand langsam heraus, bis ein Widerstand spürbar wird. Ziehen Sie schnell und kraftvoll am Starterseil. Wiederholen Sie dies so oft, bis der Motor startet.(Abb. 44 ) WARNUNG: Nehmen Sie den Starthandgriff. Wickeln Sie die Starterzugschnur nicht um die Hand. ACHTUNG: Ziehen Sie das Startseil nicht vollständig heraus. Lassen Sie den Starthandgriff nicht los, wenn das Seil vollständig ausgezogen ist.

6. Bewegen Sie den Chokehebel in die Position RUN

7. Lassen Sie den Motor 10 Sekunden lang laufen.

8. Ziehen Sie leicht am Gashebel, um den Motor bei

niedriger Geschwindigkeit 60 Sekunden lang laufen zu lassen. WARNUNG: Berühren Sie nicht die Abdeckung. Berühren kann zu Verbrennungen führen. WARNUNG: Berühren Sie nicht die Abdeckung. Wenn die Zündkerze beschädigt ist, kann der Kontakt zu einem elektrischen Schlag führen. Verwenden Sie niemals eine Maschine mit einer defekten Zündkappe. (Abb. 45 ) So starten Sie einen warmen Motor

1. Den Stoppschalter in Startposition stellen.

2. Drücken Sie die Gummiblase der Kraftstoffpumpe 10

Mal. Die Blase darf nicht vollständig gefüllt werden. (Abb. 46 )

3. Bewegen Sie den Chokehebel in die Position RUN

4. Ziehen Sie schnell und kraftvoll am Starterseil.

Wiederholen Sie dies so oft, bis der Motor startet. So stoppen Sie das Gerät

• Schalten Sie die Zündung aus, um den Motor abzustellen.(Abb. 47 ) So arbeiten Sie mit dem Rasentrimmer ACHTUNG: Stellen Sie sicher, dass Sie nach jedem Betrieb den Motor wieder in den Leerlauf drosseln. Wenn der Motor längere Zeit bei voller Drehzahl ohne Last läuft, kann er dadurch beschädigt werden. Hinweis: Reinigen Sie die Abdeckung des Trimmerkopfes, wenn Sie einen neuen Trimmerfaden befestigen, um Schwingungen zu vermeiden. Untersuchen Sie andere Teile der Trimmerkopfes und reinigen Sie diese, falls erforderlich. Allgemeine Arbeitsanweisungen WARNUNG: Seien Sie beim Schneiden von Bäumen, die unter Spannung stehen, vorsichtig. Er kann vor oder nach dem Schneiden in seine normale Position zurückspringen und Sie verletzen oder das Produkt beschädigen.

• Machen Sie eine Stelle am Ende des Arbeitsbereichs frei, und beginnen Sie von dort aus mit der Arbeit.

• Bewegen Sie sich in einem regelmäßigen Muster über den Arbeitsbereich.(Abb. 48 )

• Bewegen Sie das Produkt ganz nach links und rechts, um jedes Mal eine Breite von 4–5 m freizumachen.

• Machen Sie eine Strecke von 75 m frei, bevor Sie umkehren und zurückgehen. Nehmen Sie den Kraftstoffkanister mit sich, während Sie fortfahren.

• Bewegen Sie sich in eine Richtung, wo Sie nicht mehr als nötig über Gräben und Hindernisse gehen müssen.

• Bewegen sich in eine Richtung, wo der Wind die geschnittene Vegetation in den bereits freigeschnittenen Bereich fallen lässt.(Abb. 49 )

• Bewegen Sie sich den Hängen entlang, nicht auf und ab. Forstfreischneiden mit einer Sägeklinge

1. Beim Ansetzen an dicke Stämme erhöht sich die

Rückschlaggefahr. Vermeiden Sie deshalb, im Schneidbereich zwischen 12 und 3 Uhr zu sägen. (Abb. 50 )

2. Um nach links zu fällen, ist der untere Teil des

Stammes nach rechts zu führen. Die Klinge neigen und mit einer entschlossenen Bewegung schräg nach rechts unten führen. Gleichzeitig mit dem Klingenschutz gegen den Stamm drücken. Setzen Sie die Klinge zwischen 3 und 5 Uhr an. Geben Sie vor dem Ansetzen der Klinge Vollgas. (Abb. 51 )

3. Um nach rechts zu fällen, ist der untere Teil des

Stammes nach links zu führen. Die Klinge neigen und schräg nach rechts oben führen. Setzen Sie

462 - 002 - 07.02.2018

31zwischen 3 und 5 Uhr an, so dass die Rotationsrichtungen der Klinge den unteren Teil des Stammes nach links führen.(Abb. 52 )

4. Um nach vorn zu fällen, ist der untere Teil des

Stammes nach hinten zu führen. Die Klinge mit einer schnellen und entschlossenen Bewegung nach hinten ziehen. (Abb. 53 )

5. Dickere Stämme, d. h. Ansatzstämme, müssen von

zwei Seiten gesägt werden. Zuerst eine Beurteilung der Fallrichtung des Stammes machen. Zuerst auf der Fallseite ansetzen. Anschließend den Stamm von der anderen Seite durchsägen. Passen Sie den ausgeübten Druck an die Dicke des Stammes und die Härte der Holzart an. Dünnere Stämme erfordern einen stärkeren Druck, während dickere Stämme einen leichteren Druck erfordern. (Abb. 54 )(Abb. 55 )

6. Wenn die Stämme sehr dicht stehen, ist die

Gehgeschwindigkeit daran anzupassen.

7. Wenn sich die Klinge in einem Stamm verkeilt, auf

keinen Fall das Gerät herausreißen. Klinge, Winkelgetriebe, Führungsrohr oder Lenker könnten dadurch beschädigt werden. Die Handgriffe loslassen, mit beiden Händen das Führungsrohr fassen und das Gerät langsam herausziehen. So schneiden Sie Gestrüpp mit einer Sägeklinge Um nach links zu fällen, drücken Sie den unteren Teil des Baumes nach rechts.

• Schneiden Sie dünne Bäume und Gestrüpp.

• Bewegen Sie das Produkt von einer Seite zur anderen.

• Schneiden Sie viele Bäume in einer Bewegung.

• Bei einer Gruppe von dünnen Bäumen:(Abb. 56 ) a) Schneiden Sie die äußeren Bäume hoch. b) Schneiden Sie die äußeren Bäume auf die richtige Höhe. c) Schneiden Sie von der Mitte. Wenn Sie die Mitte nicht erreichen können, schneiden Sie die äußeren Bäume hoch und lassen Sie sie herunterfallen. Dies verringert das Risiko, dass die Sägeklinge sich verfängt. So schneiden Sie Gras mit einer Grasklinge frei

1. Grasklingen und Grasmesser dürfen nicht für

verholzte Stämme verwendet werden.

2. Für alle Arten von hohem oder dichtem Gras wird die

3. Gras wird mit einer pendelnden seitlichen Bewegung

gemäht, wobei bei der Bewegung von rechts nach links gemäht wird und die Rückholbewegung von links nach rechts erfolgt. Lassen Sie die Klinge mit der linken Seite mähen (Klingenbereich zwischen 8 und 12 Uhr).

4. Wird die Klinge beim Mähen etwas nach links

geneigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erleichtert.

5. Bemühen Sie sich, rhythmisch zu arbeiten. Mit

gespreizten Beinen stehen Sie am sichersten. Gehen Sie nach der Rückholbewegung vorwärts und suchen Sie wieder einen festen Stand.

6. Stützen Sie die Stützkappe leicht auf dem Boden ab.

Sie dient dazu, die Klinge vor Bodenberührung zu schützen.

7. Verringern Sie die Gefahr, dass sich Material um die

Klinge wickelt, indem Sie immer mit Vollgas arbeiten und vermeiden, das geschnittene Material bei der Rückholbewegung zu berühren.

8. Stellen Sie den Motor ab, nehmen Sie den Gurt ab

und legen Sie das Gerät auf den Boden, bevor Sie das Schnittgut aufsammeln. So trimmen Sie Gras

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas.(Abb. 57 ) Drücken Sie den Rasentrimmer nicht in das Gras.

2. Verringern Sie die Länge des Rasentrimmerfadens

um 10 bis 12 cm und drosseln Sie die Motordrehzahl, um die Pflanzen nicht zu beschädigen.

3. Arbeiten Sie mit 80 % Gas, wenn Sie Gras in der

Nähe von Objekten schneiden.(Abb. 58 ) So mähen Sie den Rasen

1. Stellen Sie sicher, dass der Rasentrimmerfaden

beim Schneiden parallel zum Boden läuft.(Abb. 59 )

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Der Boden und das Gerät könnten dadurch beschädigt werden.

3. Der Trimmerkopf sollte nicht durchgängig den Boden

berühren, da es sonst zu Schäden am Trimmerkopf kommen kann.

4. Arbeiten Sie mit Vollgas, wenn Sie das Gerät beim

Mähen von einer Seite zur anderen bewegen. (Abb. 60 ) Stellen Sie sicher, dass der Rasentrimmerfaden beim Schneiden parallel zum Boden läuft. So blasen Sie Gras fort Der Luftstrom aus dem rotierenden Trimmerfaden kann verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und seinen

Trimmerfaden parallel zum Boden und über dem Boden.

2. Geben Sie Vollgas.

3. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen und blasen Sie das Gras fort. WARNUNG: Reinigen Sie die Trimmerkopfabdeckung jedes Mal, wenn Sie einen neuen Trimmerfaden zusammenbauen, um Unwucht und 32 462 - 002 - 07.02.2018Vibrationen in den Griffen zu vermeiden. Sie sollten auch die anderen Teile des Trimmerkopfs überprüfen und bei Bedarf reinigen. So tauschen Sie den Trimmerfaden aus (Abb. 61 ) (Abb. 62 ) (Abb. 63 ) (Abb. 64 ) (Abb. 65 ) (Abb. 66 ) (Abb. 67 ) (Abb. 68 ) WARTUNG WARNUNG: Lesen Sie vor dem Reinigen, Reparieren oder Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Wartungsplan Achten Sie darauf, den Wartungsplan einzuhalten. Die Wartungsintervalle werden anhand der täglichen Nutzung des Gerätes berechnet. Wenn Sie nicht jeden Tag mit dem Gerät arbeiten, sind die Intervalle anders. Führen Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden. Wenden Sie sich bezüglich anderer Wartungsarbeiten, die in dieser Betriebsanleitung nicht aufgeführt sind, an ein autorisiertes Service Center. Tägliche Wartung

• Reinigen Sie die Außenflächen.

• Reinigen Sie den Luftfilter. Tauschen Sie ihn bei Bedarf aus.

• Prüfen Sie den Tragegurt.

• Überprüfen Sie die Funktion von Gashebelsperre und Gashebel.

• Prüfen Sie den Handgriff und den Lenker.

• Überprüfen Sie den Stoppschalter.

• Prüfen Sie die Schutzvorrichtungen.

• Kontrollieren Sie, ob die Klinge gut zentriert, scharf und nicht beschädigt ist.

• Überprüfen Sie den Trimmerkopf.

• Überprüfen Sie die Leerlaufdrehzahl.

• Überprüfen Sie die Kontermutter.

• Untersuchen Sie das Gerät auf Undichtigkeiten.

• Überprüfen Sie den Transportschutz. Wöchentliche Wartung

• Überprüfen Sie den Starthandgriff und das Startseil.

• Überprüfen Sie die Schmierung des Winkelgetriebes.

• Reinigen Sie die Außenflächen des Vergasers und die angrenzenden Bereiche.

• Reinigen Sie die Zündkerze äußerlich. Demontieren Sie die Zündkerze und prüfen Sie den Elektrodenabstand. Abstand korrigieren oder andere Zündkerze verwenden. Sorgen Sie dafür, dass die Zündkerze eine sog. Funkentstörung hat. Monatliche Wartung

• Reinigen Sie das Kühlsystem.

• Überprüfen Sie den Kraftstofffilter.

• Untersuchen Sie den Kraftstoffschlauch auf Beschädigung.

• Kontrollieren Sie alle Kabel und Anschlüsse.

• Überprüfen Sie den Kraftstofffilter. So stellen Sie den Vergaser ein Die Grundeinstellung des Vergasers wird beim Probelauf im Werk vorgenommen. Die Einstellung muss von einem Fachmann vorgenommen werden. So prüfen Sie den Schalldämpfer WARNUNG: Verwenden Sie kein Produkt mit defektem Schalldämpfer. Wechseln Sie stets den Schalldämpfer aus, wenn er beschädigt ist. WARNUNG: Schalldämpfer mit Katalysatoren werden während des Betriebs sehr heiß. Es besteht Verbrennungsrisiko oder Brandgefahr. WARNUNG: Der Schalldämpfer hat die Aufgabe, den Geräuschpegel zu dämpfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind heiß und können Funken schlagen. Es besteht die Gefahr von Brandentwicklungen. ACHTUNG: Weist das Funkenfängernetz Schäden auf, muss es ausgewechselt werden. Benutzen Sie das Produkt nicht ohne Funkenfängernetz oder mit defektem Funkenfängernetz am Schalldämpfer. ACHTUNG: Ist das Funkenfängernetz blockiert, wird das Produkt zu heiß. Dies führt zu Schäden an Kolben und Zylinder.

1. Vergewissern Sie sich, dass der Schalldämpfer nicht

332. Stellen Sie sicher, dass der Schalldämpfer fest am

Produkt montiert ist.

3. Einige Schalldämpfer verfügen über ein spezielles

Funkenfängernetz. Reinigen Sie das Funkenfängernetz mindestens einmal pro Woche, wenn Ihr Gerät mit einem derartigen Schalldämpfer ausgerüstet ist. Verwenden Sie eine Drahtbürste. (Abb. 69 ) So reinigen/warten Sie das Kühlsystem Dieses Gerät hat ein Kühlsystem. Eine Verschmutzung oder Verstopfung des Kühlsystems kann zur Überhitzung des Gerätes führen, was Zylinder und Kolben beschädigen kann. Überprüfen und reinigen Sie das Kühlsystem einmal pro Woche mit einer Bürste, bei anspruchsvollen Bedingungen öfter. Das Kühlsystem besteht aus den Kühlrippen des Zylinders (1) und Lufteinlassrohr (2). (Abb. 70 ) Reinigen des Luftfilters

1. Nehmen Sie Luftfilterdeckel und Luftfilter ab.(Abb.

2. Reinigen Sie den Luftfilter mit warmer Seifenlauge.

Achten Sie darauf, dass der Luftfilter trocken ist, bevor Sie ihn wieder einbauen.

3. Tauschen Sie den Luftfilter aus, falls er für eine

Reinigung zu stark verschmutzt ist. Tauschen Sie einen beschädigten Luftfilter unbedingt aus.

4. Wenn sich in Ihrem Gerät ein Luftfilter aus

Schaumstoff befindet, tragen Sie Luftfilteröl auf. Verwenden Sie Luftfilteröl ausschließlich bei Schaumstofffiltern. Tragen Sie auf keinen Fall Öl auf einen Filzfilter auf. Kraftstofffilter Wenn der Motor nicht ausreichend mit Kraftstoff versorgt wird, Tankdeckel und Kraftstofffilter auf Verstopfungen überprüfen. (Abb. 72 ) So fetten Sie das Winkelgetriebe nach Stellen Sie sicher, dass das Winkelgetriebe zu 3/4 mit Schmiermittel gefüllt ist. (Abb. 73 ) So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe TECHNISCHE DATEN auf Seite

• Tauschen Sie die Zündkerze bei Bedarf aus. So schärfen Sie die Sägeklinge WARNUNG: Stoppen Sie den Motor. Tragen Sie stets Schutzhandschuhe.

• Um die Klinge ordnungsgemäß zu schärfen, lesen Sie die Anweisungen, die mit der Klinge ausgeliefert werden.

• Stellen Sie sicher, dass das Produkt und die Klinge ausreichend Unterstützung beim Schärfen haben. (Abb. 75 )

• Verwenden Sie eine 5,5-mm-Rundfeile zusammen mit einem Feilenhalter.(Abb. 76 )

• Halten Sie die Feile in einem Winkel von 15°.

• Schärfen einen Zahn der Sägeklinge nach rechts und den nächsten Zahn nach links (siehe Abbildung).(Abb. 77 ) Hinweis: Schärfen Sie die Kanten der Zähne mit einer Flachfeile, falls die Klinge stark abgenutzt ist. Schärfen Sie danach mit einer Rundfeile weiter.

• Schärfen Sie alle Kanten gleichmäßig, damit die Klinge ausgeglichen bleibt.

• Stellen Sie die Klinge mit dem empfohlenen Setzwerkzeug auf 1 mm ein. Befolgen Sie die Anweisungen, die mit der Klinge mitgeliefert werden. (Abb. 78 ) WARNUNG: Entsorgen Sie immer eine beschädigte Klinge. Versuchen Sie nicht, eine verbogene oder verdrehte Klinge wieder gerade zu biegen und sie anschließend erneut zu benutzen. So schärfen Sie Grasmesser und Grasklingen

1. Schärfen Sie Grasmesser und Grasklingen mit einer

einhiebigen Flachfeile.

2. Schärfen Sie alle Kanten der Grasmesser und -

klingen gleichmäßig, um das Gleichgewicht zu erhalten.(Abb. 79 )

462 - 002 - 07.02.2018TRANSPORT UND LAGERUNG

• Verstauen Sie die Ausrüstung sicher während des Transports zur Vermeidung von Schäden und Unfällen.

• Lagern Sie Gerät und Ausrüstung an einem trockenen und frostsicheren Ort.

• Reinigen Sie das Produkt.

• Tauschen oder reparieren Sie beschädigte Komponenten.

• Verwenden Sie die richtige Schutzabdeckung auf dem Gerät, um Feuchtigkeitsstau zu vermeiden.

• Befestigen Sie das Gerät sicher während des Transports. TECHNISCHE DATEN Einheit B43BT Technische Daten des Motors Hubraum cm

Zylinderbohrung mm 40,0 Hub mm 34,0 Leerlaufdrehzahl U/min 2700 - 3300 Maximale Geschwindigkeit U/min 10000 Drehzahl der Abtriebswelle U/min 7000 Maximale Leistung des Motors kW/U/min 1,25/7000 Zündkerze QCJ-8Y Elektrodenabstand mm 0,65 Volumen des Kraftstofftanks Liter 0,8 Lärm- und Vibrationsdaten Äquivalenter Vibrationspegel (ahv, eq), ausges- tattet mit Grasklinge, linker/rechter Griff - siehe Hinweis 1 m/s

4,6/4,3 Äquivalenter Vibrationspegel (ahv, eq), ausges- tattet mit Trimmerkopf, linker/rechter Griff - siehe Hinweis 1 m/s

4,2/4,5 Äquivalenter Vibrationspegel (ahv, eq), ausges- tattet mit Sägeklinge, linker/rechter Griff - siehe Hinweis 1 m/s

4,4/4,2 Schallleistungspegel, garantiert (L

) - siehe Hinweis 2 dB(A) 118 Schallleistungspegel, gemessen - siehe Hinweis

dB(A) 110 Schalldruckpegel am Ohr des Bedieners, aus- gestattet mit Grasklinge - siehe Hinweis 3 dB(A) 96,7 Schalldruckpegel am Ohr des Bedieners, aus- gestattet mit Trimmerkopf - siehe Hinweis 3 dB(A) 95.4 Schalldruckpegel am Ohr des Bedieners, aus- gestattet mit Sägeklinge - siehe Hinweis 3 dB(A) 96.1

462 - 002 - 07.02.2018 35Produktabmessungen

Gewicht (ohne Schneidausrüstung) kg 7,7 Hinweis 1: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1,5 m/s

Hinweis 2: Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

• ) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für das Gerät wurde unter Verwendung der originalen Schnei- dausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Schallleis- tungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden. Hinweis 3: Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungs- klasse (Standardabweichung) von 3 dB(A). ZUBEHÖR B43BT Zugelassenes Zubehör Typ Schutz für die Schneidausrüstung Mittelbohrung in Klingen/Messern Ø 25,4 mm Gewinde der Antriebswelle M12 Grasklinge/Grasmesser Grasklinge 255-3 (Ø 255, 3 Zähne) 580 30 50-01 Sägeklinge Sägeklinge 255-40 (Ø 255, 40 Zähne) 592 83 81-28 Trimmerkopf P35 580 30 50-01 Stützkappe Fest - 36 462 - 002 - 07.02.2018Sommaire INTRODUCTION p. 37
• SÉCURITÉ p. 38
• MONTAGE p. 42
• FONCTIONNEMENT p. 43
• ENTRETIEN p. 46

12. Startsnörets handtag
