MANUAL DE UTILIZARE B43 BT MCCULLOCH

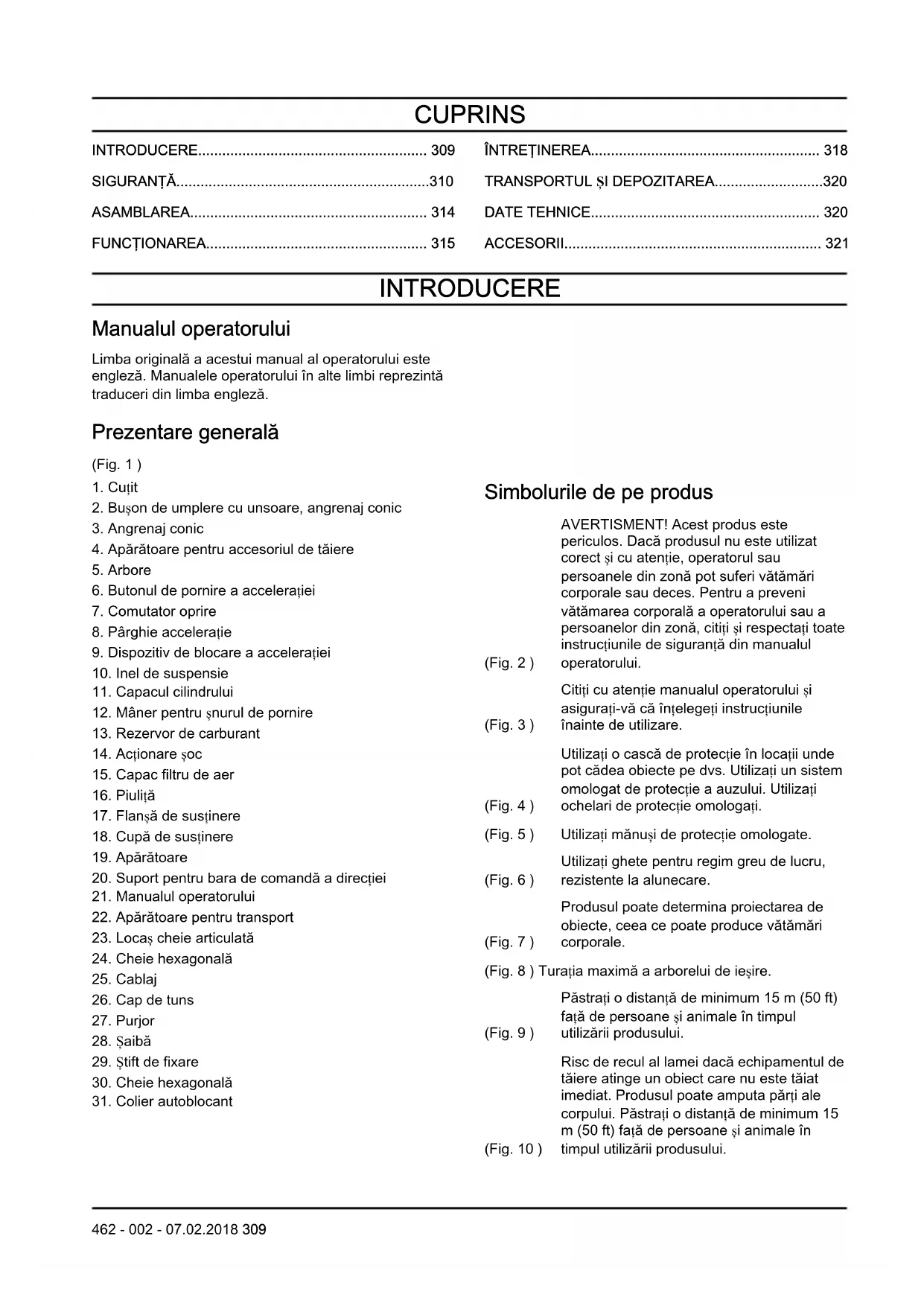

DATE TEHNICE......................................................... 320 ACCESORII................................................................ 321 INTRODUCERE Manualul operatorului Limba originală a acestui manual al operatorului este engleză. Manualele operatorului în alte limbi reprezintă traduceri din limba engleză. Prezentare generală (Fig. 1 )

4. Apărătoare pentru accesoriul de tăiere

6. Butonul de pornire a accelerației

8. Pârghie accelerație

9. Dispozitiv de blocare a accelerației

10. Inel de suspensie

11. Capacul cilindrului

12. Mâner pentru șnurul de pornire

17. Flanșă de susținere

18. Cupă de susținere

20. Suport pentru bara de comandă a direcției

21. Manualul operatorului

22. Apărătoare pentru transport

23. Locaș cheie articulată

24. Cheie hexagonală

30. Cheie hexagonală

31. Colier autoblocant

Simbolurile de pe produs (Fig. 2 ) AVERTISMENT! Acest produs este periculos. Dacă produsul nu este utilizat corect și cu atenție, operatorul sau persoanele din zonă pot suferi vătămări corporale sau deces. Pentru a preveni vătămarea corporală a operatorului sau a persoanelor din zonă, citiți și respectați toate instrucțiunile de siguranță din manualul operatorului. (Fig. 3 ) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4 ) Utilizați o cască de protecție în locații unde pot cădea obiecte pe dvs. Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați. (Fig. 5 ) Utilizați mănuși de protecție omologate. (Fig. 6 ) Utilizați ghete pentru regim greu de lucru, rezistente la alunecare. (Fig. 7 ) Produsul poate determina proiectarea de obiecte, ceea ce poate produce vătămări corporale. (Fig. 8 ) Turația maximă a arborelui de ieșire. (Fig. 9 ) Păstrați o distanță de minimum 15 m (50 ft) față de persoane și animale în timpul utilizării produsului. (Fig. 10 ) Risc de recul al lamei dacă echipamentul de tăiere atinge un obiect care nu este tăiat imediat. Produsul poate amputa părți ale corpului. Păstrați o distanță de minimum 15 m (50 ft) față de persoane și animale în timpul utilizării produsului.

462 - 002 - 07.02.2018 309(Fig. 11 ) Buton purjor.

(Fig. 12 ) Șocul: Fixați dispozitivul de acționare a șocului în poziția clapetei de șoc. (Fig. 13 ) Feriți-vă toate pârțile corpului de suprafețele fierbinți. (Fig. 14 ) Pentru informații despre emisiile de zgomot în mediul înconjurător, consultați Directiva Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă. (Fig. 15 ) Produsul este în conformitate cu directivele CE aplicabile. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale. Răspunderea pentru produs Conform prevederilor legislaţiei privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată. SIGURANŢĂ Definiţii privind siguranţa Definiţiile de mai jos indică nivelul de gravitate pentru fiecare cuvânt de semnalizare. AVERTISMENT: Vătămări corporale. ATENŢIE: Deteriorarea produsului. Nota: Aceste informaţii facilitează utilizarea produsului. Instrucțiuni generale de siguranță

• Utilizați produsul în mod corespunzător. Vătămările corporale sau decesul constituie un posibil rezultat al utilizării incorecte. Utilizați produsul numai pentru operațiile din acest manual. Nu utilizați produsul pentru alte sarcini.

• Respectați instrucțiunile din acest manual. Respectați simbolurile de siguranță și instrucțiunile de siguranță. Dacă operatorul nu respectă instrucțiunile și simbolurile, pot apărea vătămări corporale, daune materiale sau decese.

• Nu aruncați acest manual. Utilizați instrucțiunile pentru a asambla, a opera și a păstra produsul în stare bună. Utilizați instrucțiunile pentru instalarea corectă a accesoriilor. Utilizați numai accesorii aprobate.

• Nu utilizați un produs deteriorat. Respectați programul de întreținere. Efectuați numai operațiile de întreținere pentru care există instrucțiuni în acest manual. Un centru de service omologat trebuie să execute toate celelalte operații de întreținere.

• Acest manual nu poate include toate situa țiile care pot apărea atunci când utilizați produsul. Procedați cu atenție și folosiți-vă simțul practic. Nu operați produsul și nu efectuați operații de întreținere la acesta dacă nu sunteți sigur cu privire la situație. Discutați cu un expert de produs, cu distribuitorul, cu agentul de service sau cu centrul de service omologat pentru informații.

• Deconectați cablul bujiei înainte de a asambla produsul, de a depozita produsul sau de a efectua operații de întreținere.

• Nu utilizați produsul dacă specificația sa inițială se modifică. Nu modificați o componentă a produsului fără aprobarea producătorului. Utilizați numai piese omologate de producător. Vătămările corporale sau decesul constituie un posibil rezultat al întreținerii incorecte.

• Nu respirați în atmosfera cu vapori emiși de motor. Inhalarea pe termen lung a gazelor de eșapament constituie un risc pentru sănătate.

• Nu porniți produsul în interior sau în apropierea unor materiale inflamabile. Gazele de eșapament sunt fierbinți și pot conține scântei care pot declanșa incendii. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Când utilizați acest produs motorul generează un câmp electromagnetic. Câmpul electromagnetic poate cauza deteriorarea implanturilor medicale. Discutați cu medicul dvs. și cu producătorul implantului medical înainte de a opera produsul.

• Nu permiteți copiilor să utilizeze produsul. Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Asigurați-vă că monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

462 - 002 - 07.02.2018• Încuiați produsul într-o zonă inaccesibilă copiilor și

persoanelor neaprobate.

• Produsul poate proiecta obiecte și poate cauza vătămări corporale. Respectați instrucțiunile de siguranță, pentru a reduce pericolul de vătămări corporale sau de deces.

• Nu vă îndepărtați de produs atunci când motorul este pornit.

• În caz de accident, operatorul produsului este responsabil.

• Înainte de a utiliza produsul, asigurați-vă că piesele nu sunt deteriorate.

• Asigurați-vă că vă aflați la minimum 15 m (50 ft) distanță de alte persoane sau animale înainte de utiliza produsul. Asigurați-vă că o persoană din apropiere știe că urmează să utilizați produsul.

• Consultați legislația națională și locală. Aceasta poate interzice sau poate limita utilizarea produsului în unele situații.

• Nu utilizați produsul atunci când sunteți obosit sau dacă vă aflați sub influența alcoolului, drogurilor sau medicamentelor. Acestea vă pot influența negativ vederea, vigilența, coordonarea mișcărilor sau discernământul. Instrucțiuni de siguranță pentru utilizare

• Înainte de a utiliza produsul, asigurați-vă că este complet asamblat.

• Înainte de a porni produsul, deplasați-l la 3 m (10 ft) distanță de punctul unde ați umplut rezervorul de carburant. Poziționați produsul pe o suprafață plană. Asigurați-vă că accesoriul de tăiere nu atinge solul sau alte obiecte.

• Produsul poate determina proiectarea de obiecte, ceea ce poate conduce la leziuni oculare. Când operați produsul, utilizați întotdeauna ochelari de protecție omologați.

• Fiți atent, copiii se pot apropia de produs, fără știrea dvs., în timpul funcționării.

• Nu utilizați produsul dacă se află persoane în zona de lucru. Opriți produsul dacă o persoană intră în zona de lucru.

• Asigurați-vă că aveți permanent control asupra produsului.

• Nu utilizați produsul dacă nu puteți primi ajutor în caz de accident. Asigurați-vă întotdeauna că alte persoane știu că veți utiliza produsul, înainte ca dvs. să începeți utilizarea produsului.

• Nu acționați produsul înainte de a vă asigura că nicio persoană și niciun animal nu se află în zona de siguranță.

• Înainte de a începe, eliminați toate materialele nedorite din zona de lucru. Dacă accesoriul de tăiere lovește un obiect, acesta poate fi proiectat și poate cauza vătămări corporale sau deteriorări. Materialele nedorite se pot înfășura în jurul accesoriului de tăiere și pot cauza deteriorări.

• Nu utilizați produsul în condiții meteorologice nefavorabile (ceață, ploaie, vânt puternic, pericol de descărcări electrice sau alte condi ții meteo). Vremea nefavorabilă poate conduce la apariția de situații periculoase (de ex. suprafețe alunecoase).

• Asigurați-vă că vă puteți deplasa liber și că puteți lucra într-o poziție stabilă. (Fig. 16 )

• Asigurați-vă că nu puteți cădea în timp ce utilizați produsul. Nu înclinați produsul în timp ce-l utilizați.

• Țineți întotdeauna produsul cu ambele mâini. Țineți produsul pe partea dreaptă a corpului. (Fig. 17 )

• Operați produsul cu accesoriul de tăiere amplasat sub nivelul taliei.

• Dacă acționarea șocului se află în poziția clapetei de șoc la pornirea motorului, accesoriul de tăiere începe să se rotească.

• Nu atingeți angrenajul conic după oprirea motorului. După oprirea motorului, angrenajul conic este fierbinte. Suprafețele fierbinți pot provoca vătămări corporale.

• Opriți motorul înainte de a muta produsul.

• Nu așezați produsul jos cu motorul pornit.

• Înainte de a elimina materialele nedorite din produs, opriți motorul și așteptați oprirea accesoriului de tăiere. Lăsați accesoriul de tăiere să se oprească, înainte ca dvs. sau o persoană care vă ajută să eliminați materialul tăiat. Echipamentul individual de protecție

• Utilizați întotdeauna echipamentul individual de protecție atunci când operați produsul. Echipamentul individual de protecție nu elimină pericolul de vătămări corporale. Echipamentul individual de protecție reduce gravitatea vătămării corporale în cazul producerii unui accident.

• În timp ce operați produsul, utilizați întotdeauna ochelari de protecție omologați.

• Nu operați produsul desculț sau cu pantofi decupați. Utilizați întotdeauna ghete pentru regim greu de lucru, rezistente la alunecare.

• Utilizați pantaloni lungi, groși.

• Dacă este necesar, utilizați mănuși de protecție omologate.

• Utilizați o cască dacă există riscul de a vă cădea obiecte în cap.

• În timp ce operați produsul, utilizați întotdeauna protecții pentru ureche omologate. Zgomotul prelungit poate cauza pierderea auzului indusă de zgomot.

• Asigurați-vă că aveți în apropiere o trusă de prim- ajutor. Dispozitive de protecție la produs

• Asigurați-vă că efectuați cu regularitate întreținerea produsului.

• Durata de viață a produsului crește.

311Permiteți unui distribuitor omologat sau unui centru de service omologat să examineze cu regularitate produsul, pentru a efectua reglaje sau reparații.

• Nu utilizați un produs cu echipamentul de protecție deteriorat. Dacă produsul este deteriorat, luați legătura cu un centru de service omologat. Element blocare pârghie accelerație Elementul de blocare a pârghiei de accelerație blochează pârghia de accelerație. (Fig. 18 ) Împingeți elementul de blocare a pârghiei de accelerație (A) pentru a debloca pârghia de accelerație (B). La eliberarea mânerului, elementul de blocare a pârghiei de accelerație și pârghia de accelerație revin la pozițiile inițiale.

1. Asigurați-vă că pârghia de accelerație (B) este

blocată la ralanti atunci când eliberați elementul de blocare a pârghiei de accelerație (A).

2. Împingeți elementul de blocare a pârghiei de

accelerație (A) și asigurați-vă că revine la poziția inițială atunci când îl eliberați.

3. Împingeți pârghia de accelerație (A) și asigurați-vă că

revine la poziția inițială atunci când o eliberați. Porniți motorul și aplicați-i accelerație maximă. Eliberați pârghia de accelerație și verificați dacă accesoriul de tăiere se oprește. Dacă accesoriul de tăiere se rotește cu accelerația în poziția de ralanti, examinați șurubul de reglare a ralantiului de la carburator. Buton oprire Porniți motorul. Asigurați-vă că motorul se oprește atunci când deplasați comutatorul de oprire în poziția de oprire. (Fig. 19 ) Apărătoare pentru accesoriul de tăiere Apărătoarea accesoriului de tăiere previne proiectarea unui obiect liber în direcția operatorului. Verificați integritatea apărătorii accesoriului de tăiere și înlocuiți-o, dacă este deteriorată. Utilizați numai apărătoarea aprobată pentru accesoriul de tăiere. (Fig. 20 ) (Fig. 21 ) Sistemul de amortizare a vibrațiilor AVERTISMENT: Expunerea prelungită la vibrații poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoane care au o circulație defectuoasă. Contactați- vă medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau starea pielii. Aceste simptome apar în mod normal la degete, la mâini sau la încheieturi. Aceste simptome se pot accentua în condiții de temperatură redusă.

• Produsul dvs. este prevăzut cu un sistem de amortizare a vibrațiilor, pentru a reduce vibrațiile și a facilita operarea.

• Utilizarea unui fir al trimmerului înfășurat incorect sau a unui accesoriu de tăiere tocit sau incorect mărește nivelul de vibrații. (Fig. 22 ) Mecanism eliberare ham AVERTISMENT: Nu utilizați hamul dacă mecanismul de eliberare este defect. Asigurați-vă că mecanismul de eliberare a hamului funcționează corect atunci când ajustați produsul. Mecanismul de eliberare a hamului se află pe partea frontală a produsului. Bretelele hamului trebuie să se afle permanent în poziția corectă. (Fig. 23 ) În caz de urgență, mecanismul de eliberare rapidă vă ajută să vă eliberați în siguranță de produs. Eșapamentul

• Nu utilizați un motor cu un amortizor de zgomot deteriorat. Un amortizor de zgomot deteriorat determină creșterea nivelului de zgomot și a pericolului de incendiu. Păstrați un stingător de incendiu în apropiere.

• Verificați cu regularitate ca amortizorul de zgomot să fie atașat la produs.

• Nu atingeți motorul sau amortizorul de zgomot în timp ce motorul este pornit. Nu atingeți motorul sau amortizorul de zgomot pentru o perioadă după oprirea motorului. Zonele fierbinți pot provoca vătămări corporale.

• Un amortizor de zgomot fierbinte poate cauza incendii. Fiți atent dacă utilizați produsul în apropierea lichidelor inflamabile sau a vaporilor.

• Nu atingeți componente ale amortizorului de zgomot dacă acesta este deteriorat. Componentele pot conține materiale carcinogenice. (Fig. 24 ) Echipamentul de tăiere Alegeți și întrețineți echipamentul de tăiere pentru a:

• Obține performanță maximă de tăiere.

• Prelungi durata de viață a echipamentului de tăiere.

• Urmați instrucțiunile de verificare, de întreținere și de service pentru amortizorul de zgomot.

• Utilizați întotdeauna apărătoarea recomandată pentru echipamentul de tăiere. Consultați capitolul Date tehnice.

tăiere numai împreună cu apărătoarele pe care le recomandăm! Consultați capitolul Date tehnice. Consultați instrucțiunile pentru accesoriul de tăiere pentru a verifica modul corect de încărcare a firului trimmerului și diametrul corect al firului trimmerului. AVERTISMENT: Un accesoriu de tăiere defect poate crește pericolul de accidente. AVERTISMENT: Opriți întotdeauna motorul înainte de a efectua orice activitate la accesoriul de tăiere. Acesta continuă să se rotească chiar și după eliberarea accelerației. Asigurați-vă că accesoriul de tăiere s-a oprit complet și deconectați pipa bujiei înainte de a începe să lucrați la acesta. Echipamentul de tăiere

• Utilizați lama de ferăstrău pentru a tăia fibre lemnoase. (Fig. 25 )

• Utilizați lamele și cuțitele de iarbă pentru a tăia iarba aspră. (Fig. 26 )

• Utilizați capul de tuns pentru a tunde iarba. (Fig. 27 )

• O lamă ascuțită incorect sau deteriorată mărește riscul de accidente. Mențineți dinții lamei ascuțiți corect. Respectați instrucțiunile și utilizați matrița recomandată. (Fig. 28 )

• O lamă de ferăstrău reglată incorect mărește riscul de blocare și de recul. Acest lucru poate deteriora lama de ferăstrău. Asigurați-vă că lama de ferăstrău este reglată corect. Respectați instrucțiunile și utilizați instrumentul de reglare recomandat. (Fig. 29 )

• Verificați accesoriul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți accesoriul de tăiere dacă este deteriorat.

• Utilizați accesoriile de tăiere numai cu apărătoarele recomandate. Consultați ACCESORII la pagina 321

Cap de tuns AVERTISMENT: Asigurați-vă întotdeauna că firul trimmerului este înfășurat strâns și uniform în jurul tamburului pentru a evita vibrațiile dăunătoare. (Fig. 30 )

• Utilizați numai capetele de tuns și firele de trimmer recomandate.

• Utilizați numai accesorii de tăiere recomandate.

• Dispozitivele mai mici necesită capete de tuns mici

• Lungimea firului trimmerului este importantă. Un fir mai lung al trimmerului necesită o putere mai mare a motorului decât un fir mai scurt al trimmerului cu același diametru.

• Asigurați-vă că freza de pe apărătoarea pentru capul de tuns este intactă. Aceasta taie firul trimmerului la lungimea corectă.

• Înmuiați firul trimmerului în apă timp de câteva zile înainte de utilizare, pentru a-i prelungi durata de viață. Lame

• Utilizați produsul cu o lamă aprobată. Nu utilizați o lamă fără a instala corespunzător toate piesele necesare. Asigurați-vă că instalarea este efectuată corect și că sunt utilizate piesele corespunzătoare. Instalarea necorespunzătoare poate duce la desprinderea lamei și la vătămarea corporală a operatorului sau a altor persoane aflate în apropiere.

• Purtați mănuși de protecție atunci când manevrați lama sau efectuați operații de întreținere.

• Utilizați un sistem de protecție a capului atunci când operați un produs cu lamă.

• O lamă poate cauza vătămare corporală atunci când se învârte, la oprirea motorului sau la eliberarea pârghiei de accelerație. Asigurați-vă că lama s-a oprit complet din rotire înainte de a efectua lucrări de întreținere.

• Opriți motorul înainte de a efectua orice lucrări la accesoriul de tăiere. Asigurați-vă că accesoriul de tăiere se oprește complet. Deconectați conductorul de pe bujie.

• Mențineți dinții lamei ascuțiți corect. (Fig. 31 )

• Nu utilizați un accesoriu de tăiere deteriorat.

• Atașați apărătoarea pentru transport pe lama atunci când transportați sau depozitați produsul. Recul lamă

• Un recul al lamei este o mișcare bruscă a produsului în lateral, în față sau în spate. Un recul al lamei are loc atunci când lama de tăiat iarba sau lama de ferăstrău lovesc un obiect ce nu poate fi tăiat. În zone în care este dificil să vedeți materialul pe care îl tăiați, riscul de recul al lamei crește.

• Atunci când are loc un recul al lamei, există riscul ca produsul sau operatorul să se miște din poziția lor. O lamă care se mișcă poate lovi persoanele aflate în apropiere și există pericolul de vătămări corporale.

• Dacă o lamă este îndoită, prezintă crăpături, este ruptă sau deteriorată, aruncați-o.

• Utilizați o lamă ascuțită. Riscul apariției reculului lamei crește atunci când o lamă nu este ascuțită.

462 - 002 - 07.02.2018

313Reguli de siguranţă referitoare la carburant

• Nu porniţi produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtaţi carburantul/uleiul nedorit şi lăsaţi produsul să se usuce. Îndepărtaţi carburantul nedorit din produs.

• Dacă vărsaţi carburantul pe îmbrăcăminte, schimbaţi imediat hainele.

• Nu vărsaţi carburantul pe corp - poate provoca vătămări corporale. Dacă vărsaţi carburant pe corp, utilizaţi apă şi săpun pentru a elimina carburantul.

• Nu porniţi motorul dacă vărsaţi ulei sau carburant pe produs sau pe corp.

• Nu porniţi produsul dacă motorul prezintă scurgeri. Examinaţi cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulaţi cu atenţie carburantul. Carburantul este inflamabil, vaporii sunt explozivi şi pot cauza vătămări corporale sau deces.

• Nu respiraţi vaporii de carburant, se pot produce vătămări corporale. Asiguraţi-vă că fluxul de aer este suficient.

• Nu fumaţi în apropierea carburantului sau a motorului.

• Nu amplasaţi obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugaţi carburant atunci când motorul este pornit.

• Asiguraţi-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideţi lent capacul rezervorului de carburant şi eliberaţi cu atenţie presiunea.

• Nu adăugaţi carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeţi cu atenţie capacul rezervorului de carburant; în caz contrar, se pot produce incendii.

• Înainte de pornire, mutaţi produsul la o distanţă de minimum 3 m (10 ft) faţă de poziţia unde aţi umplut rezervorul.

• Nu introduceţi prea mult carburant în rezervorul de carburant.

• Asiguraţi-vă că nu se pot produce scurgeri atunci când mutaţi produsul sau rezervorul de carburant.

• Nu poziţionaţi produsul sau rezervorul de carburant în apropierea unei flăcări deschise, a scânteilor sau a unei lumini pilot. Asiguraţi-vă că în zona de depozitare nu se află flăcări deschise.

• Utilizaţi numai recipiente omologate atunci când mutaţi carburantul sau îl introduceţi în spaţiul de depozitare.

• Goliţi rezervorul de carburant înainte de a-l depozita pe termen lung. Respectaţi legislaţia locală cu privire la locaţia de eliminare a carburantului.

• Curăţaţi produsul înainte de depozitarea pe termen lung.

• Îndepărtaţi cablul bujiei înainte de a introduce produsul în spaţiul de depozitare, pentru a vă asigura că motorul nu porneşte accidental. Instrucțiuni de siguranță pentru întreținere

• Dacă nu puteți regla turația de mers în gol pentru a determina oprirea accesoriului de tăiere, contactați centrul de service. Nu utilizați produsul până când acesta nu a fost reglat sau reparat corect. ASAMBLAREA AVERTISMENT: Citiți capitolul de siguranță înainte de asamblarea produsului. Pentru a instala mânerul

1. Atașați mânerul la consola de montare ca în figură.

2. Atașați cablul la arbore cu coliere autoblocante.

Instalarea apărătorii

• Atașați apărătoarea pe arbore ca în figură. (Fig. 33 ) Montarea apărătorii accesoriului de tăiere pentru capul de tuns și lama de tăiat iarba

• Atașați apărătoarea accesoriului de tăiere pe arbore ca în figură. (Fig. 34 ) Atașarea apărătorii accesoriului de tăiere pentru lama de ferăstrău

• Atașați apărătoarea accesoriului de tăiere pe arbore ca în figură. (Fig. 35 ) Instalarea capului de tuns

1. Atașați discul de antrenare pe arborele de ieșire.

2. Rotiți arborele de ieșire până când unul dintre

orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului. 314 462 - 002 - 07.02.20183. Introduceți cheia hexagonală în orificiu pentru a bloca arborele.

4. Rotiți capul de tuns pe arbore. (Fig. 36 )

Instalarea lamei de tăiat iarba

1. Atașați discul de antrenare pe arborele de ieșire.

2. Rotiți arborele de ieșire până când unul dintre

orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.

3. Introduceți cheia hexagonală în orificiu pentru a

4. Instalați lama pe arbore.

5. Atașați flanșa de susținere, șaiba și piulița pe arborele

6. Strângeți complet piulița cu ajutorul cheii articulate.

7. Instalați știftul de fixare în piuliță. (Fig. 37 )

Instalarea lamei de ferăstrău

1. Atașați discul de antrenare pe arborele de ieșire.

2. Rotiți arborele de ieșire până când unul dintre

orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.

3. Introduceți cheia hexagonală în orificiu pentru a

4. Instalați lama pe arbore. Asigurați-vă că frezele sunt

îndreptate în direcția corectă.

5. Atașați flanșa de susținere, șaiba și piulița pe arborele

6. Strângeți complet piulița cu ajutorul cheii articulate.

7. Instalați știftul de fixare în piuliță. (Fig. 38 )

Pentru a regla hamul AVERTISMENT: Produsul trebuie să fie întotdeauna fixat în siguranță pe ham. Nu utilizați niciodată un ham cu un dispozitiv de deschidere rapidă defect. AVERTISMENT: Utilizați funcția de deschidere a hamului dacă trebuie să vă eliberați de produs și de ham într-o situație de urgență. (Fig. 39 )

1. Puneți hamul pe umăr

2. Reglați hamul pentru cea mai bună poziție de lucru.

3. Reglați bretelele laterale până când greutatea este

distribuită în mod egal pe umeri.(Fig. 40 )

4. Reglați hamul până când accesoriul de tăiere este

5. Lăsați accesoriul de tăiere să se sprijine ușor pe sol.

Iar apoi reglați clema hamului pentru a echilibra corect produsul. Nota: Dacă utilizați o lamă de tăiat iarba, aceasta trebuie echilibrată la aproximativ 10 cm (4 inchi) de sol, pentru ca lama de tăiat iarba să nu lovească pietre și altele. Pentru montarea apărătoarei pentru transport

1. Montați apărătoarea pentru transport așa cum se

indică în ilustrație.(Fig. 41 ) FUNCŢIONAREA AVERTISMENT: Citiţi şi înţelegeţi capitolul referitor la siguranţă înainte de utilizarea produsului. Carburant Pentru utilizarea carburantului ATENŢIE: Acest produs este prevăzut cu motor în doi timpi. Utilizaţi un amestec de benzină şi de ulei pentru motor în doi timpi. Asiguraţi-vă că utilizaţi cantitatea corectă de ulei în amestec. Un raport incorect între benzină şi ulei poate cauza deteriorarea motorului. Benzină ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul. ATENŢIE: Nu utilizați benzină cu o concentrație de etanol de peste 10% (E10). Aceasta poate deteriora produsul.

• Utilizați întotdeauna benzină fără plumb, cu o cifră octanică minimă de 90 RON (87 AKI) și cu o concentrație de etanol sub 10% (E10).

• Utilizați benzină cu o cifră octanică mai mare dacă utilizați frecvent produsul în mod continuu, la o turație de motor ridicată. Ulei pentru motor în doi timpi

• Utilizați numai ulei de calitate pentru motor în doi timpi. Utilizați numai ulei pentru motor răcit cu aer.

• Nu utilizați alte tipuri de ulei.

• Raport de amestec 50:1 (2%) Benzină, litri Ulei pentru motoare în doi timpi, litri 5 0,10

462 - 002 - 07.02.2018 315Benzină, litri Ulei pentru motoare în doi

timpi, litri 10 0,20 15 0,30 20 0,40 Pentru realizarea amestecului Nota: Când amestecați combustibilului, utilizați întotdeauna un rezervor de carburant curat. Nota: Nu realizați o cantitate de amestec pentru mai mult de 30 de zile.

1. Adăugați jumătate din cantitate de benzină.

2. Adăugați cantitatea completă de ulei.

3. Agitați amestecul, pentru amestecarea conținutului.

4. Adăugați cantitatea de benzină rămasă.

5. Agitați amestecul, pentru amestecarea conținutului.

6. Umpleți rezervorul de carburant.

Pentru adăugarea de carburant

• Utilizați întotdeauna un rezervor de carburant cu supapă antivărsare.

• Dacă a rămas combustibil în recipient, îndepărtați carburantul nedorit și lăsați recipientul să se usuce.

• Asigurați-vă că zona din apropierea capacului rezervorului de carburant este curată.

• Scuturați rezervorul de carburant înainte de a adăuga amestecul în acesta. Pentru pornire și oprire Examinarea produsului înainte de pornire

1. Examinați produsul pentru a identifica eventuale

piese lipsă, deteriorate, slăbite sau uzate.

2. Examinați piulițele, șuruburile și bolțurile.

3. Examinați lamele.

4. Examinați filtrul de aer.

5. Examinați zăvorul pârghiei de accelerație și controlul

6. Examinați butonul de oprire.

7. Examinați produsul pentru scurgeri de carburant.

Pentru pornirea unui motor rece

1. Setați comutatorul de oprire în poziția de pornire.

2. Apăsați butonul de pornire a accelerației.

3. Apăsați pe purjor de 10 ori. Rezervorul nu trebuie să

fie complet plin.(Fig. 42 )

4. Fixați dispozitivul de acționare a șocului în poziția

clapetei de șoc.(Fig. 43 )

Țineți corpul dispozitivului pe sol, cu mâna stângă. Trageți încet firul în afară cu mâna dreaptă, până când simțiți o oarecare rezistență. Trageți firul rapid și cu forță. Repetați procedeul până la pornirea motorului.(Fig. 44 ) AVERTISMENT: Utilizați mânerul de pornire. Nu răsuciți firul de pornire în jurul mâinii. ATENŢIE: Nu trageți firul de pornire complet în afară. Nu eliberați mânerul de pornire când firul este complet extins.

6. Așezați dispozitivul de acționare a șocului înapoi în

poziția de funcționare.

7. Lăsați motorul să funcționeze timp de 10 secunde.

8. Trageți ușor de pârghia de accelerație, pentru ca

motorul să funcționeze la turație redusă timp de 60 de secunde. AVERTISMENT: Nu atingeți capacul. Contactul cu această componentă poate avea ca rezultat arsuri ale pielii. AVERTISMENT: Nu atingeți capacul. Dacă bujia este deteriorată, contactul poate cauza electrocutare. Nu utilizați un echipament cu pipa bujiei deteriorată. (Fig. 45 ) Pentru pornirea unui motor cald

1. Setați comutatorul de oprire în poziția de pornire.

2. Apăsați pe purjor de 10 ori. Rezervorul nu trebuie să

fie complet plin.(Fig. 46 )

3. Așezați dispozitivul de acționare a șocului înapoi în

poziția de funcționare.

4. Trageți firul rapid și cu forță. Repetați procedeul până

la pornirea motorului. Pentru oprire

• Întrerupeți contactul pentru a opri motorul.(Fig. 47 ) Pentru utilizarea trimmerului de iarbă ATENŢIE: Asigurați-vă că motorul încetinește până la turația de mers în gol după fiecare utilizare. O perioadă îndelungată de accelerație maximă fără sarcină la motor poate deteriora motorul. Nota: Curățați capacul capului de tuns atunci când montați un fir de trimmer nou, pentru a preveni vibrațiile. Examinați alte componente ale capului de tuns și curățați-le dacă este necesar. 316 462 - 002 - 07.02.2018Instrucțiuni generale de lucru AVERTISMENT: Aveți grijă la tăierea unui copac tensionat. Acesta poate reveni la poziția sa normală înainte sau după tăiere, vă poate lovi pe dvs. sau produsul și poate cauza vătămări corporale.

• Creați un spațiu deschis la un capăt al zonei de lucru și începeți lucrul de acolo.

• Deplasați-vă după un model regulat în suprafața de lucru.(Fig. 48 )

• Deplasați produsul complet la stânga și la dreapta, pentru a curăța un spațiu cu lățimea de 4-5 m (13-16 ft) la fiecare întoarcere.

• Curățați un spațiu cu lungimea de 75 m (250 ft) înainte de a întoarce și a reveni. În timpul lucrului, deplasați recipientul de carburant cu dvs.

• Deplasați-vă într-o direcție unde nu se întâlnesc șanțuri și obstacole mai mult decât este necesar.

• Deplasați-vă într-o direcție unde vântul determină căderea vegetației tăiate în zona curățată.(Fig. 49 )

• Deplasați-vă de-a lungul pantelor, nu în susul și în josul acestora. Pentru curățarea copacilor cu o lamă de ferăstrău

1. Riscul de recul al lamei crește odată cu dimensiunea

trunchiului. Evitați așadar tăierea cu zona lamei cuprinsă între ora 12 și ora 3.(Fig. 50 )

2. Pentru a doborî copacul spre stânga, baza copacului

trebuie împinsă spre dreapta. Înclinați lama și aduceți-o pe diagonală în jos și spre dreapta, exercitând o presiune fermă. În același timp, împingeți trunchiul cu apărătoarea de disc. Tăiați cu zona lamei cuprinsă între ora 3 și ora 5. Aplicați accelerația maximă înainte de a face lama să înainteze. (Fig. 51 )

3. Pentru a doborî copacul la dreapta, baza copacului

trebuie împinsă spre stânga. Înclinați lama și deplasați-o pe diagonală în sus și spre dreapta. Tăiați cu zona lamei cuprinsă între ora 3 și ora 5, astfel încât direcția de rotație a lamei să împingă baza copacului spre stânga.(Fig. 52 )

4. Pentru a doborî un copac în față, baza copacului

trebuie trasă înapoi. Trageți lama înapoi cu o mișcare rapidă și fermă. (Fig. 53 )

5. Trunchiurile mari trebuie tăiate din două părți. Mai

întâi determinați direcția în care va cădea trunchiul. Faceți prima tăietură în partea de cădere. Apoi terminați tăierea trunchiului din cealaltă parte. Reglați presiunea de tăiere pentru ca aceasta să corespundă dimensiunii trunchiului și durității lemnului. Trunchiurile mici necesită mai multă presiune, în timp ce trunchiurile mari necesită mai puțină presiune. (Fig. 54 )(Fig. 55 )

6. Dacă trunchiurile sunt foarte dense, adaptați-vă

ritmul de mers în consecință.

7. În cazul în care lama se blochează într-un trunchi,

nu smuciți niciodată dispozitivul pentru a-l elibera. Dacă faceți acest lucru, puteți deteriora lama, angrenajul conic, arborele sau mânerul. Eliberați mânerele, prindeți arborele cu ambele mâini și trageți ușor dispozitivul pentru a-l elibera. Tăierea tufișurilor cu o lamă de ferăstrău Pentru a doborî la stânga, împingeți baza copacului spre dreapta.

• Tăiați copacii subțiri și tufișurile.

• Deplasați produsul dintr-o parte în alta.

• Tăiați mai mulți copaci dintr-o mișcare.

• Pentru grupuri de copaci subțiri:(Fig. 56 ) a) Tăiați copacii exteriori de la înălțime. b) Tăiați copacii exteriori la înălțimea corectă. c) Tăiați de la centru. Dacă nu aveți acces la centru, tăiați copacii exteriori de la înălțime și lăsați-i să cadă, Aceasta reduce riscul blocării lamei de ferăstrău. Pentru a curăța iarba cu o lamă de tăiat iarba

1. Lamele de tăiat iarba și frezele de tăiere a ierbii nu

trebuie utilizate pe tulpini lemnoase.

2. Lama de tăiat iarba este utilizată pentru toate tipurile

de iarbă înaltă sau aspră.

3. Iarba este tăiată cu o mișcare laterală, de balansare,

unde mișcarea de la dreapta la stânga este cursa de curățare, iar mișcarea de la stânga la dreapta este cursa de retur. Lăsați latura din partea stângă a lamei (între ora 8 și ora 12) să efectueze tăierea.

4. Dacă lama este înclinată spre stânga atunci când

curăță iarba, aceasta se va colecta pe un rând, ceea ce o face ușor de colectat, de ex. prin greblare.

5. Încercați să lucrați ritmic. Stați în picioare într-o

poziție fermă, cu picioarele depărtate. Deplasați-vă înainte după cursa de retur și stați din nou în picioare într-o poziție fermă.

6. Lăsați cupa de susținere să se sprijine ușor pe sol.

Se utilizează pentru a nu permite lamei să intre în contact cu solul.

7. Reduceți riscul ca materialul să se înfășoare în jurul

lamei lucrând întotdeauna la accelerație maximă și evitând materialul tăiat anterior la cursa de retur.

8. Opriți motorul, desfaceți hamul și așezați aparatul pe

sol înainte de a începe să colectați materialul tăiat. Pentru a tunde iarba

1. Țineți capul de tuns chiar deasupra solului, în poziție

înclinată.(Fig. 57 ) Nu apăsați firul pentru iarbă al trimmerului în iarbă.

2. Reduceți lungimea firului pentru iarbă al trimmerului

cu 10 - 12 cm (4 - 4,75 inch) și reduceți turația motorului, pentru a reduce pericolul de deteriorare a plantelor.

462 - 002 - 07.02.2018

3173. Utilizați accelerația la 80 % când tundeți iarbă în apropierea unor obiecte.(Fig. 58 ) Pentru a tăia iarba

1. Când tăiați, asigurați-vă că firul pentru iarbă al

trimmerului este paralel cu solul.(Fig. 59 )

2. Nu împingeți capul de tuns în sol. Solul și produsul

3. Nu permiteți contactul continuu cu solul al capului de

tuns, deoarece acesta din urmă se poate deteriora.

4. Utilizați accelerația maximă când întoarceți produsul

de pe o parte pe alta pentru a tăia iarbă. (Fig. 60 ) Asigurați-vă că firul pentru iarbă al trimmerului este paralel cu solul. Pentru a mătura iarba Fluxul de aer de la firul trimmerului rotativ se poate utiliza pentru eliminarea ierbii tăiate dintr-o zonă.

1. Mențineți capul de tuns și firul trimmerului în paralel

cu solul și deasupra acestuia.

2. Aplicați accelerație maximă.

3. Mutați capul de tuns dintr-o parte în alta și măturați

iarba. AVERTISMENT: Curățați capacul capului de tuns la fiecare asamblare a unui fir nou al trimmerului, pentru a preveni dezechilibrarea mânerelor și resimțirea vibrațiilor în acestea. De asemenea, verificați celelalte componente ale capului de tuns și curățați- le, dacă este necesar. Pentru a înlocui firul trimmerului (Fig. 61 ) (Fig. 62 ) (Fig. 63 ) (Fig. 64 ) (Fig. 65 ) (Fig. 66 ) (Fig. 67 ) (Fig. 68 ) ÎNTREŢINEREA AVERTISMENT: Citiţi şi înţelegeţi capitolul privind siguranţa înainte de a efectua operaţii de curăţare, reparaţie sau întreţinere asupra produsului. Program de întreținere Respectați programul de întreținere. Intervalele sunt calculate considerând o utilizare zilnică a produsului. Intervalele sunt diferite dacă nu utilizați zilnic produsul. Efectuați numai operațiile de întreținere care se regăsesc în acest manual. Discutați cu un centru de service omologat cu privire la operațiile de întreținere care nu sunt menționate în acest manual. Întreținerea zilnică

• Curățați suprafețele exterioare.

• Curățați filtrul de aer. Înlocuiți, dacă este necesar.

• Verificați blocatorul pârghiei de accelerație și funcția de accelerație.

• Verificați comutatorul de oprire.

• Verificați apărătoarele.

• Asigurați-vă că lama este centrată corect, ascuțită și nu este deteriorată.

• Verificați capul de tuns.

• Verificați turația de mers în gol.

• Examinați piulița de blocare.

• Verificați să nu existe scurgeri de combustibil.

• Examinați apărătoarea pentru transport. Întreținerea săptămânală

• Verifica ți mânerul șnurului de pornire și șnurul propriu-zis.

• Examinați ungerea angrenajului conic.

• Curățați exteriorul carburatorului și zonele adiacente ale acestuia.

• Curățați exteriorul bujiei. Îndepărtați-o și verificați distanța dintre electrozi. Reglați distanța sau schimbați bujia. Verificați ca bujia să fie prevăzută cu un amortizor. Întreținerea lunară

• Curățați sistemul de răcire.

• Examinați filtrul de carburant.

• Verificați integritatea furtunului de carburant.

• Examinați toate cablurile și conexiunile.

• Examinați filtrul de carburant. Pentru a regla carburatorul Setările de bază ale carburatorului sunt reglate în timpul testării la fabrică. Reglajul trebuie efectuat de către un tehnician instruit. Pentru a verifica amortizorul de zgomot AVERTISMENT: Nu utilizați un produs care are amortizorul de zgomot defect. Înlocuiți întotdeauna amortizorul de zgomot, dacă este defect. AVERTISMENT: Amortizoarele de zgomot prevăzute cu convertoare catalitice se încălzesc foarte puternic în timpul funcționării. Pericol de arsură sau de incendiu. 318 462 - 002 - 07.02.2018AVERTISMENT: Amortizorul de zgomot reduce nivelul de zgomot și dirijează gazele de eșapament la distanță de utilizator. Gazele de eșapament sunt fierbinți și pot conține scântei. Pericol de incendiu. ATENŢIE: Ecranul parascântei trebuie înlocuit dacă este deteriorat. Nu utilizați un produs dacă ecranul parascântei de pe amortizorul de zgomot nu este instalat sau este defect. ATENŢIE: Dacă ecranul parascântei este blocat, produsul se va încălzi prea tare. Acest lucru va cauza deteriorarea cilindrului și a pistonului.

1. Asigurați-vă că amortizorul de zgomot nu este

2. Asigurați-vă că amortizorul de zgomot este corect

3. Unele amortizoare de zgomot sunt prevăzute cu un

ecran parascântei special. Curățați ecranul parascântei cel puțin o dată pe săptămână, dacă produsul dvs. este prevăzut cu acest tip de amortizor de zgomot. Utilizați o perie de sârmă.(Fig. 69 ) Pentru a curăța/întreține sistemul de răcire Acest produs este prevăzut cu un sistem de răcire. Un sistem de răcire murdar sau blocat poate cauza supraîncălzirea produsului, ceea ce poate deteriora pistonul și cilindrul. Verificați și curățați sistemul de răcire cu o perie o dată pe săptămână sau mai frecvent, în condiții solicitante. Sistemul de răcire este compus din aripioarele de răcire de pe cilindrul (1) și de pe priza de aer (2). (Fig. 70 ) Pentru a curăța filtrul de aer

1. Îndepărtați capacul filtrului de aer și scoateți filtrul de

2. Curățați filtrul de aer, folosind apă caldă cu săpun.

Asigurați-vă că filtrul de aer este uscat, înainte de a-l instala.

3. Înlocuiți filtrul de aer dacă este prea murdar pentru a

fi curățat în totalitate. Înlocuiți întotdeauna un filtru de aer deteriorat.

4. Dacă produsul dvs. dispune de un filtru de aer cu

spumă, aplicați ulei pentru filtre de aer. Aplicați ulei pentru filtre de aer numai la un filtru cu spumă. Nu aplicați ulei pe un filtru din pâslă. Filtru de carburant Când motorul epuizează rezerva de carburant, asigurați- vă că filtrul de carburant și capacul rezervorului de carburant nu sunt blocate. (Fig. 72 ) Pentru a adăuga unsoare la angrenajul conic Verificați ca angrenajul conic să fie umplut în proporție de 3/4 cu unsoare pentru angrenaje conice. (Fig. 73 ) Pentru a verifica bujia ATENŢIE: Folosiţi întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turaţie de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asiguraţi-vă că turaţia de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curăţaţi-o și asigurați-vă că distanța dintre electrozi este cea corectă, consultați DATE TEHNICE la pagina 320 .(Fig. 74 )

• Înlocuiți bujia atunci când este necesar. Pentru ascuțirea lamei de ferăstrău AVERTISMENT: Opriți motorul. Utilizați mănuși de protecție.

• Pentru a ascuți corect lama, consultați instrucțiunile aferente acesteia.

• Asigurați-vă că produsul și lama dispun de sprijin suficient atunci când ascuțiți.(Fig. 75 )

• Utilizați o pilă rotundă de 5,5 mm (7/32 in), cu mâner.(Fig. 76 )

• Țineți pila sub un unghi de 15°.

• Ascuțiți un dinte al lamei de ferăstrău la dreapta și pe următorul la stânga, consultați ilustrația.(Fig. 77 ) Nota: Ascuțiți marginile dinților cu o pilă plată, dacă lama este puternic uzată. Continuați să ascuțiți cu o pilă rotundă.

• Ascuțiți în mod egal toate muchiile, pentru a asigura echilibrul lamei.

• Reglați pasul lamei la 1 mm (0,04 in), cu unealta de configurare recomandată. Consultați instrucțiunile aferente lamei.(Fig. 78 )

462 - 002 - 07.02.2018

319AVERTISMENT: Eliminați întotdeauna o lamă deteriorată. Nu încercați să îndreptați o lamă îndoită sau răsucită și să o refolosiți. Pentru ascuțirea frezelor de tăiat iarba și a lamelor de tăiat iarba

1. Ascuțiți frezele de tăiat iarba și lamele de tăiat iarba

cu o pilă plată, cu un singur tăiș.

2. Ascuțiți uniform toate muchiile frezelor de tăiat iarba

și lamelor, pentru a menține echilibrul.(Fig. 79 )

TRANSPORTUL ȘI DEPOZITAREA

• Păstrați echipamentele în siguranță în timpul transportului, pentru a preveni deteriorarea și accidentele.

• Păstrați produsul și echipamentele într-un spațiu uscat și ferit de îngheț.

• Înlocuiți sau reparați componentele avariate.

• Utilizați capacul de protecție adecvată pentru produs, care să nu rețină umezeala.

• Mențineți produsul fixat strâns în timpul transportului. DATE TEHNICE unitate B43BT Specificații motor Cilindree cm

Interior cilindru mm 40,0 Cursă mm 34,0 Turație de mers în gol rpm 2700 - 3300 Turație maximă rpm 10000 Turația arborelui de ieșire rpm 7000 Putere maximă de ieșire motor kW/rpm 1,25/7000 Bujia QCJ-8Y Apărătoare electrod mm 0,65 Capacitate rezervor de carburant litru 0,8 Date privind zgomotul și vibrațiile Nivel de vibrații echivalent (ahv, eq), echipat cu lamă de tăiat iarba, mânerul din stânga/dreapta - consultați nota 1 m/s

4,6/4,3 Nivel de vibrații echivalent (ahv, eq), echipat cu cap de tuns, mânerul din stânga/dreapta - con- sultați nota 1 m/s

4,2/4,5 Nivel de vibrații echivalent (ahv, eq), echipat cu lamă de ferăstrău, mânerul din stânga/dreapta - consultați nota 1 m/s

) - con- sultați nota 2 dB(A) 118 320 462 - 002 - 07.02.2018Nivel de putere acustică măsurat - consultați no- ta 2 dB(A) 110 Nivel de presiune sonoră la nivelul urechii oper- atorului, echipată cu lamă de tăiat iarba - con- sultați nota 3 dB(A) 96,7 Nivel de presiune sonoră la nivelul urechii oper- atorului, echipată cu cap de tuns - consultați no- ta 3 dB(A) 95,4 Nivel de presiune sonoră la nivelul urechii oper- atorului, echipat cu lamă de ferăstrău - consul- tați nota 3 dB(A) 96,1 Dimensiuni produse Greutate (fără echipamentul de tăiere) kg 7,7 Nota 1: Datele raportate pentru nivelul echivalent de vibrații includ o dispersie statistică tipică (abatere standard) de 1,5 m/s

Nota 2: Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea garantată a sune- tului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele aparate ale aceluiași mod- el conform Directivei 2000/14/EC. Nota 3: Datele raportate pentru nivelul echivalent de presiune a sunetului pentru dispozitiv includ o dispersie statisti- că tipică (deviere standard) de 3 dB (A). ACCESORII B43BT Accesorii aprobate Tip Apărătoare pentru accesoriul de tăiere Orificiu central al lamelor/frezelor, Ø 25,4 mm Filet arbore de ieșire M12 Lamă de tăiat iarba/freză de tăiat iar-

Lamă de tăiat iarba 255-3 (Ø 255 3 dinți) 580 30 50-01 Lama de ferăstrău Lamă de ferăstrău 255-40 (Ø 255 40 dinți) 592 83 81-28 Cap de tuns P35 580 30 50-01 Cupă de susținere Fix -
