NÁVOD K OBSLUZE B43 BT MCCULLOCH

CS Návod k použití 167-178

HR Priručnik za korištenje 179-190

SL Navodila za uporabo 191-202

SK Návod na obsluhu 217-229

Návod k obsluze byl původně napsán v angličtině.

Návody k obsluze v ostatních jazycích jsou překlady

z angličtiny.

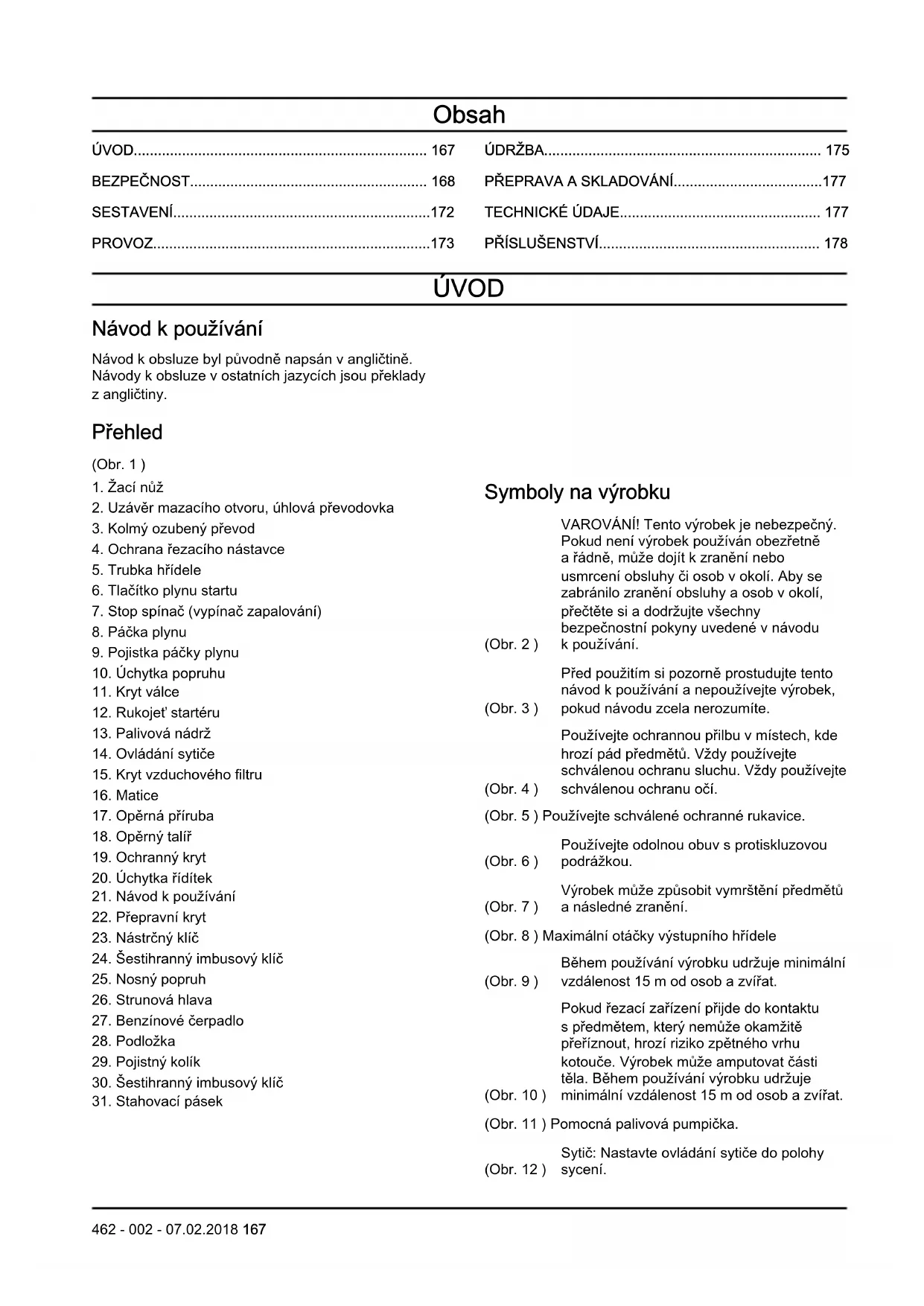

Přehled

(Obr. 1)

1. Žací nůž
2. Uzávěr mazacího otvoru, úhlová převodovka
3. Kolmý ozubený převod
4. Ochrana řezacího nástavce
5. Trubka hřídele
6. Tlačítko plynu startu
7. Stop spínač (vypínač zapalování)
8. Páčka plynu
9. Pojistka páčky plynu
10. Úchytka popruhu
11. Kryt válce
12. Rukojet' startéru
13. Palivová nádrž
14. Ovládání sytiče
15. Kryt vzduchového filtru
16. Matice
17. Opěrná příruba
18. Opěrný talíř
19. Ochranný kryt
20. Úchytka řídítek
21. Návod k používání
22. Přepravní kryt
23. Nástrčný klíč
24. Šestihranný imbusový klíč
25. Nosný popruh
26. Strunová hlava
27. Benzínové čerpadlo
28. Podložka
29. Pojistný kolík
30. Šestihranný imbusový klíč
31. Stahovací pásek

Symboly na výrobku

VAROVÁNÍ! Tento výrobek je nebezpečný.
Pokud není výrobek používán obezřetně a řádně, může dojít k zranění nebo usmrcení obsluhy či osob v okolí. Aby se zabránilo zranění obsluhy a osob v okolí, přečtěte si a dodržujte všechny bezpečnostní pokyny uvedené v návodu
(Obr. 2)
k používání.
Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek,
(Obr. 3)
pokud návodu zcela nerozumíte.
Používejte ochrannou přilbu v místech, kde hrozí pád předmětů. Vždy používejte schválenou ochranu sluchu. Vždy používejte
(Obr. 4)
schválenou ochranu očí.
(Obr. 5 ) Používejte schválené ochranné rukavice.
Používejte odolnou obuv s protiskluzovou (Obr. 6) podrážkou.
Výrobek může způsobit vymrštění předmětů (Obr. 7) a následné zranění.
(Obr. 8) Maximální otáčky výstupního hřídele
Během používání výrobku udržuje minimální
(Obr. 9)
vzdálenost 15 m od osob a zvířat.
Pokud řezací zařízení přijde do kontaktu s předmětem, který nemůže okamžitě přeříznout, hrozí riziko zpětného vrhu kotouče. Výrobek může amputovat části těla. Během používání výrobku udržuje
(Obr. 10)
minimální vzdálenost 15 m od osob a zvířat.
(Obr. 11) Pomocná palivová pumpička.
Sytič: Nastavte ovládání sytiče do polohy
(Obr. 12)
sycení.

Všechny části těla udržujte mimo dosah (Obr. 13) horkých povrchů.

Emise hluku do okolí dle směrnice

Evropského společenství. Emise výrobku jsou uvedeny v kapitole Technické údaje

(Obr. 14) a na štítku.

Výrobek odpovídá příslušným směrnicím

(Obr. 15) ES.

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl produkt nesprávně opraven,
• byl produkt opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny,
• má produkt příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno,
• produkt nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

BEZPEČNOST

Definice týkající se bezpečnosti

Níže uvedené definice uvádí úroveň vážnosti jednotlivých signálních slov.

VÝSTRAHA: Zranění osob.

VAROVÁNÍ: Poškození výrobku.

Povšimněte si: Díky těmto informacím je používání výrobku snazší.

Obecné bezpečnostní pokyny

• Používejte výrobek správně. Nesprávné používání může mít za následek zranění nebo smrt. Výrobek používejte pouze k činnostem uvedeným v tomto návodu. K jiným činnostem výrobek nepoužívejte.
• Řid'te se pokyny v návodu. Řid'te se bezpečnostními symboly a pokyny. Pokud se obsluha nebude řidit pokyny a symboly, může dojít ke zranění, poškození nebo smrti.
• Tento návod nevyhazujte. Použijte pokyny k sestavení, k používání a udržování výrobku v dobrém stavu. Použijte pokyny k správné montáži nástavců a příslušenství. Používejte pouze schválené nástavce a příslušenství.
• Nepoužívejte poškozený výrobek. Dodržujte plán údržby. Provádějte pouze údržbu, ke které najdete pokyny v tomto návodu. Veškerou údržbu musí provádět schválené servisní středisko.

• Tento návod nemůže obsahovat všechny situace, ke kterým při používání výrobku dochází. Bud'te opatrní a používejte zdravý rozum. Výrobek nepoužívejte a neprovádějte údržbu, když si nejste jistí danou situací. Porad'te se s odborníkem, prodejcem, servisním pracovníkem nebo schváleným servisním střediskem.

• Před montáží, uskladněním nebo údržbou výrobku odpojte kabel zapalovací svíčky.

• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.
• Nevdechujte výpary motoru. Dlouhodobé vdechování výfukových plynů z motoru představuje zdravotní riziko.
• Nestartujte výrobek uvnitř budovy ani v blízkosti hořlavých materiálů. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.
• Při používání výrobku vytváří motor elektromagnetické pole. Elektromagnetické pole může poškodit implantované lékařské přístroje. Před použitím výrobku se poradťe s lékařem a výrobcem implantovaných lékařských přístrojů.
• Zamezte používání výrobku dětmi. Zamezte používání výrobku osobami, které naznají pokyny.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Výrobek zamykejte na místě, kam nemají přístup děti a nežádoucí osoby.
• Produkt může způsobit vymrštění předmětů a následné poranění. Dodržujte bezpečnostní předpisy pro snížení rizika zranění a smrti.
• Neodcházejte od výrobku, když je spuštěný motor.
• Za případnou nehodu nese zodpovědnost obsluha výrobku.
• Před použitím se přesvědčte, že nejsou poškozeny součásti.

• Před použitím výrobku zajistěte, abyste byli ve vzdálenosti minimálně 15 m (50 stop) od ostatních osob a zvířat. Zajistěte, aby osoby ve vaší blízkosti věděli, že budete výrobek používat.

• Podrobnosti naleznete v mezinárodních a místních zákonech. Za určitých podmínek mohou použití výrobku zakazovat nebo omezovat.

• Nepoužívejte výrobek, jste-li unavení nebo pod vlivem alkoholu, drog nebo léků. Tyto faktory mohou ovlivnit váš zrak, pozornost, koordinaci nebo úsudek.

Bezpečnostní pokyny pro provoz

• Před použitím zkontrolujte, že je výrobek zcela smontovaný.
• Před spuštěním poodejděte 3 m (10 stop) od místa, kde jste doplňovali palivo. Položte výrobek na rovný podklad. Zkontrolujte, zda sekací nástavec nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Produkt může způsobit vymrštění předmětů a následné poranění očí. Při práci s výrobkem vždy používejte ochranu očí.

- Dejte pozor, během práce se k vám může přiblížit dítě, aniž byste o tom věděli.

- Pokud se v pracovní oblasti vyskytují osoby, nepracujte. Když do pracovní oblasti vstoupí jiná osoba, výrobek vypněte.

- Přesvědčte se, že máte výrobek stále pod kontrolou.

- Pokud by vám v případě nehody neměl kdo pomoci, výrobek nepoužívejte. Než začnete výrobek používat, přesvědčte se, že o tom ostatní vědí.

- Než se s výrobkem otočíte, přesvědčte se, že se v bezpečnostní oblasti nevyskytují žádné osoby ani zvířata.

- Než výrobek spustíte, odstraňte z pracovní oblasti případné nechtěné materiály. Pokud sekací nástavec zasáhne nějaký předmět, může dojít k vymrštění předmětu a zranění nebo škodě. Nechtěný materiál se může namotat na sekací nástavec a způsobit škodu.

- Výrobek nepoužívejte za špatného počasí (mlha, déšt', silný vítr, nebezpečí blesku nebo jiné počasí). Špatné počasí může způsobit nebezpečné podmínky (například kluzký povrch).

- Přesvědčte se, že se můžete volně pohybovat a pracovat ve stabilní poloze.

(Obr. 16)

- Ujistěte se, že při používání výrobku nemůžete spadnout. Při používání výrobku se nenaklánějte.

- Výrobek vždy držte oběma rukama. Výrobek držte po své pravé straně.

(Obr. 17)

- Při práci s výrobkem udržujte sekací nástavec pod úrovní pasu.

- Pokud je po spuštění motoru ovládání sytiče v poloze sycení, spustí se sekací nástavec.

- Po zastavení motoru se nedotýkejte kuželového ozubeného kola. Kuželové ozubené kolo je po zastavení motoru horké. Horké oblasti mohou způsobit zranění.

- Než výrobek začnete přesouvat, zastavte motor.

- Neodkládejte výrobek, když je spuštěný motor.

- Než začnete z výrobku odstraňovat nechtěný materiál, zastavte motor a počkejte, než se sekací nástavec zastaví. Než vy nebo asistent odstraníte nechtěný materiál, nechte sekací nástavec zastavit.

Osobní ochranné prostředky

• Při práci s výrobkem vždy používejte správné osobní ochranné prostředky. Osobní ochranné prostředky neodstraňují nebezpečí zranění. Osobní ochranné prostředky snižují úroveň zranění v případě nehody.
• Při práci s výrobkem vždy používejte schválenou ochranu očí.
• Nepracujte s výrobkem bosi nebo v otevřených botách. Vždy používejte odolnou obuv s protiskluzovou podrážkou.
• Používejte silné, dlouhé kalhoty.
• V případě nutnosti používejte schválené ochranné rukavice.
• Pokud hrozí nebezpečí pádu nějakého předmětu, použijte helmu.
• Při práci s výrobkem vždy používejte schválenou ochranu sluchu. Dlouhodobé působení hluku může způsobit ztrátu sluchu vyvolanou hlukem.
• Přesvědčte se, že máte v dosahu k dispozici lékárničku.

Ochranná zařízení na produktu

- Zajistěte pravidelnou údržbu výrobku.

• Prodlouží se tím jeho životnost.
• Sníží se nebezpečí nehody.

U schváleného prodejce nebo ve schváleném servisním středisku nechte výrobek pravidelně kontrolovat, seřídit nebo případně opravit.

- Nepoužívejte výrobek s poškozenými ochrannými prostředky. V případě poškození výrobku se obrat'te na schválené servisní středisko.

Pojistka spínače plynu

Pojistka spínače plynu blokuje spínač plynu. (Obr. 18)

Stisknutím pojistky spínače plynu (A) uvolněte spínač plynu (B). Když uvolníte rukojet', pojistka spínače plynu a spínač plynu se vrátí do výchozí polohy.

1. Při uvolnění pojistky spínače plynu (A) se přesvědčte, že je spínač plynu (B) zablokovaný ve volnoběžných otáčkách.
2. Stiskněte pojistku spínače plynu (A) a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.
3. Stiskněte spínač plynu (B) a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

Nastartujte motor a dejte plný plyn. Uvolněte spínač plynu a zkontrolujte, jestli se sekací nástavec zastaví. Pokud se sekací nástavec otáčí, když je plyn v pozici volnoběhu, zkontrolujte stavěcí šroub karburátoru.

Stop spínač (vypínač zapalování)

Nastartujte motor. Zkontrolujte, zda se motor zastaví při přesunutí vypínače zapalování do polohy zastavení.

(Obr. 19)

Ochrana řezacího nástavce

Kryt sekacího nástavce brání vymrštění volných předmětů směrem k obsluze. Zkontrolujte, zda není kryt sekacího nástavce poškozený a případně ho vyměňte. Používejte pouze kryt schválený pro sekací nástavec.

(Obr. 20)

(Obr. 21)

Antivibrační systém

VÝSTRAHA: Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtiží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí. Tyto příznaky se mohou zhoršit při nízkých teplotách.

• Váš produkt je vybaven systémem tlumení vibrací, který snižuje vibrace a usnadňuje práci.
• Nesprávně navinutá vyžínací struna nebo tupé či nesprávné řezné vybavení zvyšují hladinu vibrací.

(Obr. 22)

Funkce uvolnění popruhu

VÝSTRAHA: Nepoužívejte popruh, pokud je funkce uvolnění vadná. Při nastavování výrobku ověřte, zda funkce uvolnění popruhu funguje správně.

Funkce uvolnění popruhu se nachází na přední části produktu. Nosný popruh se musí vždy nacházet ve správné poloze.

(Obr. 23)

V případě nouzové situace umožňuje funkce uvolnění popruhu bezpečné odpojení produktu.

Tlumič výfuku

• Nepoužívejte motor s poškozeným tlumičem. Poškozený tlumič zvyšuje úroveň hluku a nebezpečí požáru. Vždy mějte poblíž hasicí přístroj.
• Pravidelně kontrolujte, zda je k výrobku namontován tlumič.

• Nedotýkejte se běžícího motoru ani tlumiče. Motoru ani tlumiče se nedotýkejte ani nějakou dobu po zastavení motoru. Horký povrch může způsobit zranění.

• Horký tlumič může způsobit požár. Budťe opatrní, pokud výrobek používáte v blízkosti hořlavých kapalin a plynů.

• Pokud je tlumič poškozen, nedotýkejte se jeho součástí. Součásti mohou obsahovat karcinogenní chemikálie.

(Obr. 24)

Řezací vybavení

Zvolte a udržujte řezací zařízení a:

• Dosáhnete maximálního řezného výkonu.
• Zvýšíte životnost řezacího vybavení.
• Řid'te se pokyny pro kontrolu, údržbu a servis tlumiče výfuku.

- Vždy používejte doporučený kryt pro řezací zařízení. Další informace naleznete v kapitole Technické údaje.

VÝSTRAHA: Používejte výhradně řezné vybavení spolu s krytem námi doporučeným! Další informace naleznete v kapitole Technické údaje. Viz pokyny pro řezné vybavení, kde se uvádí správný způsob navíjení vyžínací struny a volby správného průměru vyžínací struny.

VÝSTRAHA: Nesprávné řezné vybavení zvyšuje nebezpečí úrazu.

VÝSTRAHA: Než přistoupíte k práci na rezném vybavení, zastavte vždy motor. Vybavení pokračuje v otáčení i po puštění regláže plynu. Ujistěte se, že se řezací nástavec úplně zastavil, a odpojte koncovku kabelu zapalovací svíčky, než přistoupíte k práci s nástavcem.

Řezací vybavení

• K řezání vláknitých typů dřevin používejte pilový kotouč.
  (Obr. 25)
• K vyžínaní hrubších travin používejte kotouče a nože na trávu.
  (Obr. 26)
• K vyžínání trávy používejte strunovou hlavu.
  (Obr. 27)
• Použití nesprávně nabroušeného nebo vadného kotouče zvyšuje nebezpečí úrazu. Udržujte zuby kotouče dobře a správně nabroušené. Postupujte podle pokynů a používejte doporučenou brusnou šablonu.
  (Obr. 28)
• Nesprávně natočený řezací kotouč zvyšuje riziko uváznutí kotouče a zpětného vrhu. To může způsobit poškození pilového kotouče. Udržujte správné nastavení pilového kotouče. Postupujte podle

pokynů a používejte doporučený nastavovací nástroj.

(Obr. 29)

• Kontrolujte řezné vybavení co do poškození a vzniku trhlinek. Vyměňte poškozený řezací nástavec.
• Řezné nástavce používejte výhradně spolu s doporučenými kryty. Viz PŘÍSLUŠENSTVÍ na strani 178

Strunová hlava

VÝSTRAHA: Vždy se ujistěte, že je vyžínací struna navinuta na cívce pevně a stejnoměrně, abyste zamezili škodlivým vibracím.

(Obr. 30)

• Používejte pouze doporučené strunové hlavy a vyžínací struny.
• Používejte výhradně doporučené řezací nástavce.
• Menší zařízení potřebují menší strunové hlavy a naopak.
• Důležitá je délka vyžínací struny. Delší vyžínací struna vyžaduje výkonnější motor než krátká struna stejného průměru.
• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání vyžínací struny na správnou délku.
• Před použitím namočte vyžínací strunu na několik dní do vody. Prodloužíte tím její životnost.

Nože

• Používejte schválené nože. Před použitím nože je nutné správně namontovat všechny potřebné díly. Ověřte, že montáž proběhla správně a že jste použili správné díly. Nesprávná montáž může způsobit uvolnění nože a vážné zranění obsluhy nebo osob v blízkosti.

- Při obsluze nebo údržbě nože noste ochranné rukavice.

- Při obsluze výrobku s nožem používejte ochranu hlavy.

- Nůž může způsobit zranění při točení po zastavení motoru nebo uvolnění páčky plynu. Před údržbou se vždy ujistěte, že se nůž zcela zastavil.

- Než přistoupíte k práci na řezacím nástavci, vypněte motor. Zkontrolujte, zda se řezací nástavec plně zastavil. Odpojte přívodní vodič od zapalovací svíčky.

- Udržujte zuby kotouče dobře a správně nabroušené. (Obr. 31)

- Nepoužívejte poškozený sekací nástavec.

- Při převozu nebo skladování výrobku na nůž nasad'te přepravní kryt.

Zpětný vrh kotouče

- Zpětný vrh kotouče je náhlý pohyb výrobku do strany, dopředu nebo dozadu. Ke zpětnému vrhu

kotouče dojde, pokud nůž na trávu nebo pilový kotouč narazí na předmět, který nelze přeseknout. V oblastech, kde je sekaný materiál těžko viditelný, se riziko zpětného vrhu zvyšuje.

• Pokud ke zpětnému vrhu kotouče dojde, hrozí riziko nenadálého pohybu výrobku nebo obsluhy.
  Pohybující se kotouč může zasáhnout osoby v okolí a způsobit zranění.
• Ohnutý, prasklý, zlomený nebo jinak poškozený kotouč přestaňte používat.
• Používejte ostré žací kotouče Riziko zpětného vrhu se zvyšuje, pokud není kotouč naostřený.

Bezpečnost při manipulaci s palivem

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout. Nechtěné palivo z výrobku odstraňte.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se palivo na vaše tělo dostane, omyjte se vodou a mýdlem.
• Pokud polijete výrobek nebo sebe olejem nebo palivem, nespouštějte motor výrobku.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.

- Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

- Do blízkosti paliva ani motoru neumist'ujte horké předměty.

- Když je spuštěný motor, nedoplňujte palivo.

- Než začnete doplňovat palivo, přesvědčte se, že je motor studený.

- Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.

- Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

- Uzávěr palivové nádrže pečlivě dotáhněte, aby nedošlo k požáru.

- Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

- Palivovou nádrž nepřeplňte.

- Přesvědčte se, že při pohybu výrobku nebo nádoby na palivo nemůže dojít k úniku.

- Výrobek ani nádobu na palivo neumist'ujte do míst s otevřeným ohněm, jiskrami nebo zapalovacím plamínkem. Přesvědčte se, že v oblasti uložení nevyskytuje otevřený plamen.

- Pro prěnášení a skladování paliva používejte pouze schválené nádoby.

• Před dlouhodobým uskladněním vyprázdněte palivovou nádrž. Dodržujte místní zákony ohledně likvidace paliva.
• Před dlouhodobým uskladněním výrobek vyčistěte.
• Než výrobek uskladníte, odstraňte kabel zapalovací svíčky, aby motor nahodile nenastartoval.

Bezpečnostní pokyny pro údržbu

- Pokud nemůžete nastavit volnoběžné otáčky a zastavit sekací nástavec, obrat'te se na servisní středisko. Nepoužívejte výrobek, dokud není správně seřízen nebo opraven.

SESTAVENÍ

VÝSTRAHA: Než výrobek sestavíte, přečtěte si kapitolu o bezpečnosti.

Montáž řídítek

1. Podle obrázku připevněte řídítka na držák. (Obr. 32)
2. Pomocí stahovacích pásků připevněte kabel k hřídeli.

• Podle obrázku připevněte ochranný kryt k hřídeli. (Obr. 33)

Upevnění krytu sekacího nástavce pro strunovou hlavu a nůž na trávu

- Podle obrázku připevněte kryt sekacího nástavce na hřídel. (Obr. 34)

Upevnění krytu sekacího nástavce pro pilový kotouč

- Podle obrázku připevněte kryt sekacího nástavce na hřídel. (Obr. 35)

Instalace strunové hlavy

1. Připevněte hnací kotouč na výstupní hřídel.
2. Pootáčejte výstupním hřídelem, až je jeden z otvorů v hnacím kotouči zarovnán s odpovídajícím otvorem v tělese ozubeného převodu.
3. Zasuňte šestihranný imbusový klíč do otvoru tak, aby byla hřídel připojena.
4. Našroubujte strunovou hlavu na hřídel. (Obr. 36)

Instalace nože na trávu

1. Připevněte hnací kotouč na výstupní hřídel.
2. Pootáčejte výstupním hřídelem, až je jeden z otvorů v hnacím kotouči zarovnán s odpovídajícím otvorem v tělese ozubeného převodu.
3. Zasuňte šestihranný imbusový klíč do otvoru tak, aby byla hřídel připojena.
4. Namontujte nůž na hřídel.
5. Připevněte pomocnou přírubu, podložku a matici na výstupní hřídel.

6. Matici pevně dotáhněte nástrčným klíčem.

7. Do matice nainstalujte pojistný kolík. (Obr. 37)

Instalace pilového kotouče

1. Připevněte hnací kotouč na výstupní hřídel.
2. Pootáčejte výstupním hřídelem, až je jeden z otvorů v hnacím kotouči zarovnán s odpovídajícím otvorem v tělese ozubeného převodu.
3. Zasuňte šestihranný imbusový klíč do otvoru tak, aby byla hřídel připojena.
4. Namontujte nůž na hřídel. Zkontrolujte, že frézovací zuby míří správným směrem.
5. Připevněte pomocnou přírubu, podložku a matici na výstupní hřídel.
6. Matici pevně dotáhněte nástrčným klíčem.
7. Do matice nainstalujte pojistný kolík. (Obr. 38)

Seřízení popruhu

VÝSTRAHA: Výrobek musí být vždy bezpečně zavěšen na nosném popruhu. Nikdy nepoužívejte popruh s rozbitou rychlorozpojitelnou sponou.

VÝSTRAHA: Použijte funkci uvolnění popruhu, pokud bude v nouzové situaci nutné uvolnit výrobek a popruh.

(Obr. 39)

1. Postroj nasad'te.
2. Upravte nosný popruh tak, abyste dosáhlí optimální pracovní polohy.
3. Seřid'te postranní popruhy tak, aby byla hmotnost rovnoměrně rozložená na ramena.(Obr. 40 )
4. Seřid'te popruh tak, aby řezné vybavení bylo rovnoběžné s povrchem terénu.
5. Nechte řezné vybavení lehce spočívat na zemi. Poté seřid'te upínač popruhu tak, aby byl výrobek správně vyvážen.

Povšimněte si: Pokud používáte nůž na trávu, je třeba vyvážit stroj přibližně 10 cm nad zemí, aby nůž nezabíral kameny apod.

Montáž přepravního krytu

1. Připevněte přepravní kryt na nůž podle obrázku. (Obr. 41)

PROVOZ

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Palivo

Používání paliva

VAROVÁNÍ: Tento výrobek má dvoutaktní motor. Používejte směs benzinu a motorového oleje. Zajistěte správné množství oleje ve směsi. Nesprávný poměr benzínu a oleje může způsobit poškození motoru.

Benzín

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

VAROVÁNÍ: Nepoužívejte benzín s koncentrací etanolu vyšší než 10 % (E10). Můžete tím výrobek poškodit.

• Vždy používejte bezolovnatý benzín oktanovým číslem minimálně 90 RON (87 AKI) s koncentrací etanolu nižší než 10 % (E10).
• Pokud výrobek používáte často s průběžně vyššími otáčkami motoru, používejte benzín s vyšším oktanovým číslem.

Olej pro dvoutaktní motory

• Používejte pouze vysoce kvalitní olej pro dvoutaktní motory. Používejte pouze olej pro vzduchem chlazené motory.
• Jiné druhy oleje nepoužívejte.
  • Poměr směsi 50:1 (2 %)

Benzín, litrů	Olej pro dvoudobé moto-ry, litrů
5 0,10
10 0,20
15 0,30
20 0,40

Výroba palivové směsi

Povšimněte si: Pří míchání paliva vždy používejte čistou nádobu na palivo.

Povšimněte si: Nevyrábějte víc palivové směsi, než kolik potřebujete na 30 dní.

1. Přidejte polovinu množství benzínu.
2. Přidejte celé množství oleje.
3. Protřepáním směs promíchejte.
4. Přidejte zbývající benzín.
5. Protřepáním směs promíchejte.
6. Naplňte palivovou nádrž.

Přidání paliva

• Používejte nádoby na palivo s plnicím hrdlem s ochrannou proti přeplnění.
• Pokud je nějaké palivo na nádobě, odstraňte ho a nechte nádobu uschnout.
• Okolí uzávěru palivové nádrže musí být čisté.
• Než nalijete palivovou směs do palivové nádrže, protřepejte nádobu s palivem.

Zapnutí a vypnutí

Kontrola výrobku před spuštěním

1. Zkontrolujte, jestli na výrobku nechybí součásti, nejsou povolené nebo opotřebované.
2. Zkontrolujte matice, vruty a šrouby.
3. Prohlédněte nože.
4. Zkontrolujte vzduchový filtr.
5. Zkontrolujte pojistku spínače plynu a ovládání plynu.
6. Zkontrolujte stop spínač.
7. Zkontrolujte, zda z výrobku neuniká palivo.

Spouštění studeného motoru

1. Nastavte vypínač do startovací polohy.
2. Stiskněte startovací tlačítko.
3. Stiskněte 10krát pomocnou palivovou pumpičku. Nádržka nesmí být zcela zaplněna.(Obr. 42 )
4. Nastavte ovládání sytiče do polohy sycení.(Obr. 43)
5. Přitiskněte celý stroj k zemi levou rukou. Pravou rukou pomalu vytáhněte startovací šňůru, dokud nepocítíte odpor. Silou rychle vytáhněte šňůru. Opakujte, dokud motor nenastartuje.(Obr. 44)

VÝSTRAHA: Použijte rukojeť startovací šňůry. Nikdy neomotávejte startovací šňůru kolem ruky.

VAROVÁNÍ: Startovací šňuru nevytahujte ven celou. Nepouštějte rukojeť startovací šňůry, když je šňůra zcela vytažená.

1. Vrat'te ovládání sytiče do provozní polohy.
2. Nechte motor běžet 10 sekund.
3. Lehce zmáčkněte páčku plynu, aby motor běžel 60 sekund na nízké otáčky.

VÝSTRAHA: Nedotýkejte se krytu. Při dotyku může dojít k popálení.

VÝSTRAHA: Nedotýkejte se krytu. Kontakt s poškozenou zapalovací svíčkou může způsobit úraz elektrickým proudem. Nikdy nepoužívejte výrobek s vadnou koncovkou kabelu zapalovací svíčky.

(Obr. 45)

Spouštění teplého motoru

1. Nastavte vypínač do startovací polohy.
2. Stiskněte 10krát pomocnou palivovou pumpičku. Nádržka nesmí být zcela zaplněna.(Obr. 46)
3. Vrat'te ovládání sytiče do provozní polohy.
4. Silou rychle vytáhněte šňůru. Opakujte, dokud motor nenastartuje.

Zastavení

• Vypněte zapalování a zastavte motor.(Obr. 47)

Práce s vyžínací strunou

VAROVÁNÍ: Po každém použití zpomalte motor do volnoběžných otáček. Dlouhodobý běh na plný plyn bez zátěže může způsobit poškození motoru.

Povšimněte si: Aby nedocházelo k vibracím, vyčistěte po nasazení nové vyžínací struny novou hlavu vyžínače. Zkontrolujte ostatní součásti hlavy vyžínače a v případě potřeby je vyčistěte.

Obecné pracovní pokyny

VÝSTRAHA: Dávejte pozor při řezání stromu, který je pod napětím. Může se vzpružit zpět do normální polohy před řezem nebo při řezu a narazit do výrobku či způsobit zranění.

• Pomocí křovinořezu si vytvořte otevřený prostor na jednom konci pracovní oblasti a začněte zde práci.
• Posunujte se pomocí pravidelného vzorce po pracovní oblasti.(Obr. 48)
• Pohybujte výrobkem zcela doleva a doprava. Můžete tak vyžnout 4–5 m do šířky při každém otočení.

• Vyžinejte na délku 75 m a poté se otočte a jděte zpět. Jak budete postupovat noste s sebou kanystr.

• Postupujte ve směru, kde nebudete procházet přes jámy a překážky více, než je nezbytné.

• Posunujte se ve směru, kde vítr unáší pořezaný porost do vymýceného oblasti.(Obr. 49)
• Pohybujte se po vrstevnicích, nikoli nahoru a dolů.

Prořezávání lesního porostu pilovým kotoučem

1. Riziko zpětného vrhu kotouče se zvyšuje s rostoucí velikostí kmene. Proto se vyhýbejte užívání části kotouče, odpovídající úseku mezi 12 hodinami a 3 hodinami.(Obr. 50)

2. Aby strom padl vlevo, jeho spodní část je nutné přemístit vpravo. Nakloňte kotouč a energickým pohybem jej přemístěte šikmo vpravo dolů. Současně přitiskněte ke kmenu kryt kotouče. Užívejte úsek kotouče mezi 3. a 5. hodinou. Před nasazením kotouče dejte plný plyn. (Obr. 51)

3. Aby strom padl doprava, je nutno jeho spodní část přemístit doleva. Nakloňte kotouč a energicky jím pohybujte vpravo nahoru. Řezejte úsekem kotouče mezi 3. a 5. hodinou tak, aby směr otáčení kotouče vedl spodní část stromu doleva.(Obr. 52)

4. Aby strom padl vpřed, je nutné jeho spodní část přemístit vzad. Veďte kotouč vzad rychlým a energickým pohybem. (Obr. 53)

5. Silnější kmeny je třeba řezat ze dvou stran. Nejprve určete směr pádu stromu. Potom použijte pilu ze strany pádu. Potom kmen dořežte z druhé strany. Podle tloušťky kmene a tvrdosti dřeva je třeba použít vhodný řezací tlak. Slabší kmeny vyžadují větší tlak, zatímco silnější kmeny vyžadují menší tlak. (Obr. 54) (Obr. 55)

6. Pokud kmeny stojí velmi hustě, přizpůsobte rychlost postupu.

7. Pokud dojde k sevření ostří v řezu, netrhejte nikdy strojem ve snaze jej uvolnit. Mohli byste zničit kotouč, kolmý ozubený převod, trubku hřídele nebo řídící rukojet'. Uvolněte rukojeti, uchopte oběma rukama trubku hřídele a zvolna stroj vytáhněte.

Prořezávání křovin pilovým kotoučem

Aby strom padl vlevo, tlačte na dolní část stromu směrem doprava.

• Uřízněte útlé stromy a keře.
• Pohybujte výrobkem ze strany na stranu.
• Režte více stromů jedním pohybem.
  • U skupiny útlých stromů:(Obr. 56 )
  a) Uřízněte vnější stromy ve větší výšce.
  b) Uřízněte vnější stromy na správnou výšku.
  c) Řežte od středu. Pokud nemůžete získat přístup do středu, uřízněte vnější stromy vysoko a nechte je spadnout. Tím se sníží riziko uvíznutí pilového kotouče.

Vyžínání pomocí nože na trávu

1. Travní kotouče a vyžínací nože nelze použít na dřevnaté kmínky.
2. Na všechny typy vysoké nebo hrubé trávy používejte travní kotouč.
3. Koste trávu kývavým pohybem ze strany na stranu, kdy pohyb zprava doleva je vysekávací a pohyb zleva doprava zpětný. Nechte kotouč pracovat svou levou stranou (úsekem mezi 8 a 12 hodinou).
4. Nakloníte-li při vyžínání kotouč o něco doleva, pokládá se tráva do řádků, což usnadňuje její sbírání, např. shrabání.
5. Snažte se pracovat rytmicky. Stůjte pevně, s rozkročenýma nohama. Postupujte vpřed po zakončení zpětného pohybu a opět se pevně postavte.
6. Opěrný talíř nechte dolehnout zlehka k zemi. Ten chrání travní kotouč před dotykem s půdou.
7. Pracujte vždy na plný plyn a vyhýbejte se právě posekanému materiálu při zpětném pohybu, abyste snížili riziko omotání materiálu kolem kotouče.
8. Před zahájením odklízení posekaného materiálu vždy vypněte motor, odpojte nosné popruhy a položte stroj na zem.

Vyžínání trávy

1. Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem.(Obr. 57) Netlačte strunu vyžínače trávy do trávy.
2. Zkrat'te délku vyžínací struny o 10–12 cm (4–4,75 palce) a snižte otáčky motoru, abyste snížili nebezpečí poškození rostlin.
3. Když sečete trávu v blízkosti předmětů, používejte plyn na 80 %. (Obr. 58)

Sečení trávy

1. Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí.(Obr. 59)

2. Netlačte hlavu vyžínače k zemi. Mohlo by dojít k poškození podkladu a výrobku.

3. Nedotýkejte se hlavou vyžínače trvale země, mohlo by dojít k poškození hlavy.
4. Při pohybu výrobkem ze strany na stranu při sečení trávy použijte plný plyn. (Obr. 60 ) Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí.

Odstranění trávy

Proud vzduchu z otáčející vyžínací struny lze použít k odstranění trávy z oblasti.

1. Udržujte strunovou hlavu a vyžínací strunu rovnoběžně se zemí a nad povrchem.
2. Přidejte plný plyn.
3. Pohybujte strunovou hlavou ze strany na stranu a odstraňte tak trávu.

VÝSTRAHA: Vyčistěte kryt strunové hlavy po každé montáži nové vyžínací struny, aby se eliminovalo nevyvážení a zabránilo vibracím v rukojetích. Provedťte také kontrolu ostatních dílů strunové hlavy a v případě potřeby ji vyčistěte.

Výměna vyžínací struny

(Obr. 61)
(Obr. 62 )
(Obr. 63 )
(Obr. 64 )
(Obr. 65)
(Obr. 66)
(Obr. 67)
(Obr. 68)

ÚDRŽBA

VÝSTRAHA: Než začnete výrobek čistit, opravovat nebo provádět údržbu, přečtěte si důkladně kapitolu o bezpečnosti.

Plán údržby

Vždy dodržujte plán údržby. Intervaly se vypočítávají z každodenního používání výrobku. Pokud výrobek nepoužíváte každý den, intervaly se liší. Provádějte pouze údržbu, kterou najdete v tomto návodu. Pokud chcete provést údržbu, která není v tomto návodu uvedena, obraťte se na schválené servisní středisko.

Denní údržba

- Vyčistěte vnější povrchy.

• Vyčistěte vzduchový filtr. V případě potřeby jej vyměňte.
• Zkontrolujte nosný popruh.
• Zkontrolujte pojistku páčky plynu a fungování plynu.
• Zkontrolujte rukojeť a řídítka.
• Zkontrolujte stop spínač.
• Zkontrolujte kryty.
• Zkontrolujte, zda je nůž vystředěný, ostrý a nepoškozený.
  • Zkontrolujte strunovou hlavu.
• Zkontrolujte volnoběžné otáčky.
  • Prohlédněte pojistnou matici.
• Zkontrolujte, zda neuniká palivo.
• Prohlédněte přepravní kryt.

<:fc 1>Týdenní údržba</:fc>

• Zkontrolujte rukojet' a lano startéru.
• Zkontrolujte promazání úhlové převodovky.
• Vyčistěte zvenku karburátor a okolní plochy.
• Vyčistěte prostor okolo zapalovací svíčky. Odmontujte ji a zkontrolujte vzdálenost elektrod. Upravte vzdálenost nebo vyměňte svíčku. Zkontrolujte, zda je zapalovací svíčka vybavena krytem.

Měsíční údržba

• Vyčistěte chladicí systém.
- Zkontrolujte palivový filtr.
- Zkontrolujte, zde není poškozená palivová hadice.
- Zkontrolujte všechny elektrické kabely a konektory.
- Zkontrolujte palivový filtr.

Seřízení karburátoru

Základní hodnoty karburátoru jsou nastaveny během zkoušek ve výrobě. Nastavení je třeba svěřit odborníkovi.

Kontrola tlumiče výfuku

VÝSTRAHA: Nikdy nepoužívejte výrobek s vadným tlumičem výfuku. Vadný tlumič výfuku vždy vyměňte.

VÝSTRAHA: Tlumiče výfuku vybavené katalyzátorem se během provozu velmi zahřívají. Nebezpečí popálení nebo požáru.

VÝSTRAHA: Tlumič výfuku snižuje úroveň hluku a usměrňuje výfukové plyny směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry. Nebezpečí požáru.

VAROVÁNÍ: Pokud je sítko lapače jisker poškozené, musí se vyměnit. Nepoužívejte výrobek, pokud sítko lapače jisker v tlumiči výfuku chybí nebo je vadné.

VAROVÁNÍ: Výrobek se bude příliš zahřívat, pokud je sítko lapače jisker ucpané. To způsobí poškození válce a pístu.

1. Zkontrolujte, zda není tlumič výfuku poškozený.
2. Pravidelně kontrolujte, zda je tlumič výfuku správně připevněn k výrobku.
3. Některé tlumiče výfuku jsou vybaveny speciálním lapačem jisker. Pokud je váš výrobek vybaven takovýmto typem tlumiče výfuku, čistěte sítko lapače jisker alespoň jednou týdně. Použijte drátěný kartáč. (Obr. 69)

Čištění/údržba chladicího systému

Tento výrobek je vybaven chladicím systémem. Znečištený nebo ucpaný chladicí systém může mít za následek přehřívání výrobku, což může vést k poškození válce a pístu. Kontrolujte a čistěte chladicí systém kartáčem jednou týdně nebo v náročných podmínkách častěji. Chladicí systém se skládá z chladicích žeber na válci (1) a přívodu vzduchu (2).

(Obr. 70)

Čištění vzduchového filtru

1. Odmontujte kryt vzduchového filtru a vzduchový filtr. (Obr. 71)
2. Vyčistěte filtr teplou mýdlovou vodou. Před montáží zkontrolujte, že je vzduchový filtr suchý.
3. Pokud je vzduchový filtr tak znečištený, že jej nelze vyčistit, vyměňte ho. Poškozený vzduchový filtr vždy vyměňte.
4. Pokud je váš výrobek vybaven pěnovým filtrem, naneste olej na vzduchové filtry. Olej na vzduchové filtry naneste pouze na pěnový filtr. Nenanášejte olej na vzduchové filtry na plstěný filtr.

Palivový filtr

Pokud je do motoru dodáváno nedostatečné množství paliva, ujistěte se, že víčko palivové nádrže a palivový filtr nejsou ucpané. (Obr. 72)

Přidání maziva na ozubený převod

Zkontrolujte, zda je ozubený převod naplněný do 3/4 mazivem.

(Obr. 73)

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.
• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:

a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky.

b) Zkontrolujte správnost palivové směsi.

c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část TECHNICKÉ ÚDAJE na strani 177.(Obr. 74 )
  • V případě potřeby zapalovací svíčku vyměňte.

Ostření pilového kotouče

VÝSTRAHA: Vypněte motor. Používejte ochranné rukavice.

• Správný postup naostření kotouče je uveden v návodu dodaném s kotoučem.
• Před ostřením se přesvědčte, zda má výrobek a kotouč správnou opěru.(Obr. 75)
• Užívejte kulatý pilník 5,5 mm s držákem.(Obr. 76)
• Držte pilník pod úhlem 15°.
• Naostřete jeden zub pilového kotouče směrem doprava a další zub směrem doleva – viz obrázek. (Obr. 77)

Povšimněte si: Pokud je kotouč velmi opotřebený, nejprve zbruste hrany zubů plochým pilníkem. V ostření pokračujte kulatým pilníkem.

• Naostřete všechna ostří stejnoměrně, aby nebyla narušena rovnováha kotouče.
• Nastavte kotouč na 1 mm pomocí doporučeného nastavovacího nástroje. Řid'te se pokyny v návodu dodaném s kotoučem.(Obr. 78)

VÝSTRAHA: Poškozený nůž či kotouč vždy vyřadťe z provozu. Ohnutý nebo zkroucený nůž se nepokoušejte narovnat a znovu používat.

Broušení vyžínacího nože a travního kotouče

1. Kotouče na trávu a nože na trávu se brousí plochým brouskem s jednosměrnými rovnoběžnými zářezy.
2. Všechny hrany kotoučů a nožů na trávu se ostří rovnoměrně, aby byla zachována rovnováha.(Obr. 79)

PŘEPRAVA A SKLADOVÁNÍ

• Během přepravy zabezpečte vybavení, aby se zabránilo jeho poškození a nehodám.

• Uchovávejte výrobek a vybavení v suchém prostředí, kde nemrzne.
  • Vyčistěte výrobek.

• Poškozené díly vyměňte nebo opravte.

• Na výrobek použijte správný ochranný kryt, který nezadržuje vlhkost.
• Během přepravy musí být výrobek pevně upevněný.

TECHNICKÉ ÚDAJE

	jednotka B43BT
Specifikace motoru
Zdvihový objem válce cm	3	43
Vrtání válce mm 40,0
Zdvih mm 34,0
Volnoběžné otáčky ot/min 2700 – 3300
Maximální otáčky ot/min 10 000
Otáčky výstupního hřídele ot/min 7000
Maximální výkon motoru kW/ot/min 1,25/7000
Zapalovací svíčka QCJ-8Y
Vzdálenost elektrod mm 0,65
Objem palivové nádrže litr	0,8
Údaje o hluku a vibracích
Ekvivalentní hladina vibrací (ahv, eq), při použití nože na trávu, levá/pravá rukojet' – viz poznámka 1	m/s ^2	4,6/4,3
Ekvivalentní hladina vibrací (ahv, eq), při použití strunové hlavy, levá/pravá rukojeť – viz poznámka 1	m/s2	4,2/4,5
Ekvivalentní hladina vibrací (ahv, eq), při použití pilového kotouče, levá/pravá rukojeť – viz poznámka 1	m/s2	4,4/4,2
Hladina akustického výkon, garantovaná ( L_WA ) – viz poznámka 2	dB (A) 118
Hladina akustického výkon, naměřená (LWA) – viz poznámka 2	dB (A) 110
Hladina akustického tlaku v uších uživatele, při použití nože na trávu – viz poznámka 3	dB (A) 96,7
Hladina akustického tlaku v uších uživatele, při použití strunové hlavy – viz poznámka 3	dB (A) 95,4
Hladina akustického tlaku v uších uživatele, při použití pilového kotouče – viz poznámka 3	dB (A) 96,1
Rozměry produktu
Hmotnost (bez sekacího ústrojí) kg 7,7
Poznámka 1: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1,5 m/s2.Poznámka 2: Emise hluku v životním prostředí měřené jako akustický výkon ( L_WA ) v souladu se směrnicí 2000/14/EU. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.Poznámka 3: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 3 dB (A).

PŘÍSLUŠENSTVÍ

B43BT
Schválené příslušenství Typ Ochrana	řezacího nástavce
Střední otvor v kotoučích/vyžínacích nožích, ∅ 25,4 mm
Závit hřídele pro kotouč M12
Travní kotouč/travní nůž Nůž na trávu	255-3 (∅ 255 3 zuby) 580 30 50-01
Pilový kotouč Pilový kotouč 255-40 (∅	255 40 zu-bů)	592 83 81-28
Strunová hlava P35 580 30 50-01
Opěrný talíř Pevný -

Sadržaj

UVOD.... 179

SIGURNOST.... 180

SASTAVLJANJE....184

RAD....185

ODRŽAVANJE....187

PRIJEVOZ I SKLADIŠTENJE....189

TEHNIČKI PODACI.... 189

DODACI....190

UVOD

(Obr. 3) sa, že ste porozumeli jeho obsahu.

(Obr. 4) Používajte schválené chrániče očí.

(Obr. 5) Používajte schválené ochranné rukavice.

(Obr. 6 ) Používajte odolné protišmykové topánky.

(Obr. 8) Maximálne otáčky výstupného hriaděla.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

bezpečnostné pokyny, aby ste znížili riziko poranenia alebo smrti.

• Počas prevádzky držte výrobok s rezacím nadstavcom pod úrovňou pásu.
• Ak je ovládanie sýtiča počas naštartovania motora v polohe sýtiča, rezací nadstavec sa začne otáčat'.
• Nedotýkajte sa kuželového prevodu po zastavení motora. Kuželový prevod je po zastavení motora horúci. Horúce plochy môžu spôsobit' poranenie.
• Pred premiestňovaním výrobok vypnite.
• Neklad'te výrobok na zem, ked' je zapnutý motor.
• Pred odstraňovaním neželaného materiálu z výrobku vypnite motor a počkajte, kým sa rezací nadstavec zastaví. Skôr ako vy alebo iná osoba začne s odstraňovaním nakoseného materiálu, počkajte, kým sa rezací nadstavec zastaví.

- Uistite sa, že pravidelne vykonávate údržbu výrobku.

- Výrobok nepoužívajte, ak je poškodené ochranné vybavenie. Ak sa výrobok poškodí, kontaktujte schválené servisné stredisko.

Poistka páčky plynu

Stlačením poistky páčky plynu (A) uvoľníte páčku plynu (B). Ked' pustíte rukovát', poistka páčky plynu a páčka plynu sa vrátia do východiskovej polohy.

Naštartujte motor. Uistite sa, že po prepnutí vypínača do polohy zastavenia sa motor zastaví.

(Obr. 19)

- Na kosenie hrubej trávy používajte nože a kotúče na trávu.

(Obr. 26)

- Na zastrihávanie trávy používajte vyžínaciu hlavu.

(Obr. 27)

VÝSTRAHA: Vždy zaistite, aby bolo žacie lanko v cievke navinuté tesne a rovnomerne, aby sa zabránilo nebezpečným vibráciám.

(Obr. 30)

Bezpečnostné pokyny pre údržbu

VÝSTRAHA: Pred montážou výrobku si prečítajte kapitolu o bezpečnosti.

Inštalácia rukoväte

Montáž vyžínacej hlavy

Montáž noža na trávu

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu výrobku.

1. Pridajte polovičnú dávku benzínu.
2. Pridajte celú dávku oleja.
3. Pretrepaním nádoby zmes paliva premiešajte.
4. Pridajte zvyšné množstvo benzínu.
5. Pretrepaním nádoby zmes paliva premiešajte.
6. Nalejte palivo do palivovej nádrže.

Pridanie paliva

• Vždy používajte nádobu na palivo s ventilom proti pretečeniu paliva.
• Ak sa palivo vyleje na nádobu, odstráňte neželané palivo a nechajte nádobu vyschnút'.
• Uistite sa, že oblast' okolo veka palivovej nádrže je čistá.
• Pred doplnením paliva do palivovej nádrže nádobu na palivo pretrepte.

Zapnutie a vypnutie

Kontrola výrobku pred spustením

1. Výrobok skontrolujte, či nemá poškodené, uvoľnené alebo opotrebované diely a či niektoré diely nechýbajú.
2. Skontrolujte matice, skrutky a skrutky s maticou.
3. Skontrolujte nože.
4. Skontrolujte vzduchový filter.
5. Skontrolujte poistku páčky plynu a ovládanie plynu.
6. Skontrolujte vypínač.
7. Skontrolujte, či z produktu neuniká palivo.

VÝSTRAHA: Použite držadlo štartéra. Štartovaciu šnúru si nikdy neovíjajte okolo ruky.

Používanie vyžínača trávnika

Začist'ovanie trávy nožom na trávu

1. Vyžínaciu hlavu držte okamžite nad zemou a v uhle. (Obr. 57) Netlačte žacie lanko trávnika na trávnik.
2. Skrát'te dížku žacieho lanka trávnika na 10 – 12 cm a znížte otáčky motora, aby ste znížili riziko poškodenia rastlín.
3. Pri kosení trávnika v blízkosti predmetov používajte plyn na 80 %. (Obr. 58 )

Kosenie trávnika

VÝSTRAHA: Pri každom založení nového žacieho lanka očistite kryt vyžínacej hlavy, aby ste zamedzili narušeniu rovnováhy

• Vyčistite vonkajšie povrchy.
- Vyčistite vzduchový filter. V prípade potreby vymeňte.
- Skontrolujte popruh.
- Skontrolujte poistku páčky plynu a fungovanie plynu.
- Skontrolujte rukoväte.
- Skontrolujte vypínač.
- Skontrolujte kryty.
- Skontrolujte, či je nôž riadne vycentrovaný, či je ostrý a či nie je poškodený.
- Skontrolujte vyžínaciu hlavu.
- Skontrolujte voľnobežné otáčky.
- Skontrolujte poistnú maticu.
- Skontrolujte, či neuniká palivo.
- Skontrolujte transportný kryt.

Týždenná údržba

• Vyčistite chladiaci systém.
- Skontrolujte palivový filter.
- Skontrolujte, či nie je poškodená palivová hadica.
- Skontrolujte všetky káble a konektory.

- Skontrolujte palivový filter.

Kontrola tlmiča výfuku

VAROVANIE: Ak je sitko lapača iskier poškodené, je potrebné vymenit' ho. Nepoužívajte výrobok, ak sitko lapača iskier na tlmiči výfuku chýba alebo je poškodené.

Uistite sa, že je kuželový prevod do 3/4 naplnený mazivom pre kuželový prevod.

(Obr. 73)

Poznámka: Ak je kotúč výrazne opotrebovaný, naostrite hrany zubov plochým pilníkom. Pokračujte v ostrení pomocou okrúhleho pilníka.

Ostrenie rezacích zubov a nožov na trávu

1. Rezacie zuby a nože na trávu ostrite s použitím jednostranných plochých pilníkov.
2. Ostrite všetky hrany rezacích zubov a nožov na trávu rovnomerne, aby sa zachovalo ich vyváženie. (Obr. 79)

PREPRAVA A USKLADNENIE
