NAVODILA ZA UPORABO B43 BT MCCULLOCH

Sigurnost pri rukovanju s gorivom

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda. Uklonite neželjeno gorivo iz proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• Nemojte pokretati motor ako ste po proizvodu ili tijelu prolili gorivo.
• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.
• Gorivo u motor nemojte ulijevati u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.
• Pažljivo zategnite čep spremnika goriva kako ne biste uzrokovali požar.
• Prije pokretanja proizvod odmaknite najmanje 3 m (10') od mjesta punjenja spremnika.
• U spremnik za gorivo nemojte uliti previše goriva.
• Provjerite ima li propuštanja pri pomicanju proizvoda ili posude za gorivo.
• Proizvod ili posudu za gorivo nemojte stavljati u blizinu otvorenog plamena, iskri ili lampica. U prostoru za skladištenje ne smije biti otvorenog plamena.
• Za prijenos ili skladištenje goriva koristite isključivo odobrene posude.
• Prije dugotrajnog skladištenja ispraznite spremnik za gorivo. Poštujte lokalne zakone o lokaciji zbrinjavanja goriva.
• Očistite proizvod prije dugotrajnog skladištenja.
• Prije skladištenja stroja uklonite kabel svjećice kako biste spriječili slučajno pokretanje motora.

Sigurnosne upute za održavanje

• Za skupine tankih stabala:(Sl. 56)

a) Vanjska stabla režite visoko.
b) Vanjska stabla izrežite na ispravnu visinu.
c) Režite iz sredine. Ako ne možete pristupiti sredini, visoko izrežite vanjska stabla i pustite da se sruše. Tako smanjujete opasnost od zaglavljenja kružne pile.

Čišćenje trave s rezačem trave

Naoštravanje rezača trave i noževa za travu

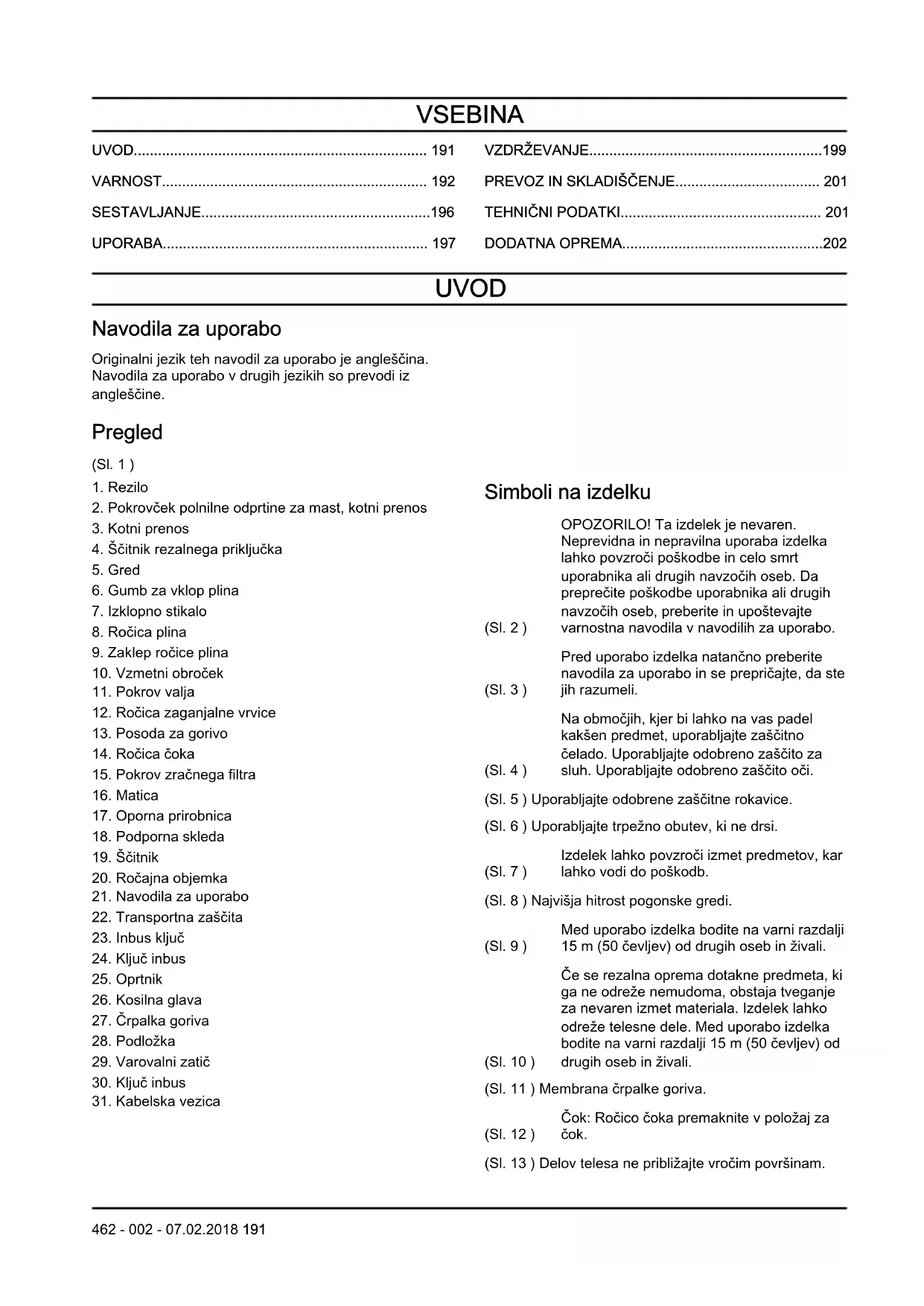

Originalni jezik teh navodil za uporabo je angleščina. Navodila za uporabo v drugih jezikih so prevodi iz angleščine.

Pregled

(SI. 1)

1. Rezilo
2. Pokrovček polnilne odprtine za mast, kotni prenos
3. Kotni prenos
4. Ščitnik rezalnega priključka
5. Gred
6. Gumb za vklop plina
7. lzklopno stikalo
8. Ročica plina
9. Zaklep ročice plina
10. Vzmetni obroček
11. Pokrov valja
12. Ročica zaganjalne vrvice
13. Posoda za gorivo
14. Ročica čoka
15. Pokrov zračnega filtra
16. Matica
17. Oporna prirobnica
18. Podporna skleda
19. Ščitnik
20. Ročajna objemka
21. Navodila za uporabo
22. Transportna zaščita
23. Inbus ključ
24. Ključ inbus
25. Oprtnik
26. Kosilna glava
27. Črpalka goriva
28. Podložka
29. Varovalni zatič
30. Ključ inbus
31. Kabelska vezica

Simboli na izdelku

OPOZORILO! Ta izdelek je nevaren.
Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte
(SI. 2) varnostna navodila v navodilih za uporabo.
Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli. (SI. 3 )
Na območjih, kjer bi lahko na vas padel kakšen predmet, uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za
(SI. 4) sluh. Uporabljajte odobreno zaščito oči.
(SI. 5 ) Uporabljajte odobrene zaščitne rokavice.
(SI. 6 ) Uporabljajte trpežno obutev, ki ne drsi.
Izdelek lahko povzroči izmet predmetov, kar lahko vodi do poškodb.
(SI. 8) Najvišja hitrost pogonske gredi.
Med uporabo izdelka bodite na varni razdalji (SI. 9) 15 m (50 čevljev) od drugih oseb in živali.
Če se rezalna oprema dotakne predmeta, ki ga ne odreže nemudoma, obstaja tveganje za nevaren izmet materiala. Izdelek lahko odreže telesne dele. Med uporabo izdelka bodite na varni razdalji 15 m (50 čevljev) od
(SI. 10) drugih oseb in živali.
(SI. 11) Membrana črpalke goriva.
Čok: Ročico čoka premaknite v položaj za
(SI. 12) čok.
(SI. 13) Delov telesa ne približajte vročim površinam.

	Emisije hrupa v okolje so v skladu z direktivo Evropske skupnosti. Podatki o emisijah izdelka so navedeni v poglavju "Tehnični podatki" in na nalepki.
(SI. 14 )	Izdelek je skladen z veljavnimi direktivami
(SI. 15 )	ES.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

VARNOST

Varnostne definicije

Spodnje definicije označujejo stopnjo resnosti posameznih opozorilnih besed.

OPOZORILO: Poškodbe oseb.

POZOR: Poškodbe izdelka.

Opomba: Te informacije olajšajo uporabo izdelka.

Splošna varnostna navodila

• Izdelek uporabljajte pravilno. Če izdelka ne uporabljate pravilno, lahko pride do poškodb ali smrti. Izdelek uporabljajte samo za opravila, ki so navedena v tem priročniku. Izdelka ne uporabljajte za druga opravila.
• Sledite navodilom v tem priročniku. Upoštevajte varnostne simbole in navodila. Če uporabnik ne upošteva navodil in simbolov, lahko pride do poškodb ali smrti.
• Priročnika ne zavrzite. Sledite navodilom pri sestavljanju, uporabi in vzdrževanju izdelka v brezhibnem stanju. Navodila uporabljajte za pravilno namestitev priključkov in dodatne opreme. Uporabljajte samo odobrene priključke in dodatno opremo.
• Ne uporabljajte poškodovanega izdelka. Sledite urniku vzdrževanja. Izvajajte samo postopke vzdrževanja, za katere ta priročnik vsebuje navodila. Vse druge postopke vzdrževanja mora izvesti pooblaščen servisni center.
• Ta priročnik ne more vsebovati vseh okoliščin, do katerih lahko pride pri uporabi izdelka. Bodite previdni in ravnajte razumno. Če niste prepričani glede določenih okoliščin, izdelka ne uporabljajte

oziroma na izdelku ne izvajajte postopkov vzdrževanja. Za informacije se obrnite na strokovnjaka za izdelek, prodajalca, pooblaščeno servisno delavnico ali servisni center.

• Pred sestavljanjem, skladiščenjem in vzdrževanjem izdelka odklopite kabel vžigalne svečke.
• Izdelka ne uporabljajte, če so se spremenile njegove originalne specifikacije. Ne spreminjajte delov izdelka brez vnaprejšnje odobritve proizvajalca izdelka. Uporabljajte samo dele, ki jih je odobril proizvajalec. Zaradi neustreznega vzdrževanja lahko pride do poškodb ali smrti.
• Ne vdihavajte plinov iz motorja. Dolgotrajno vdihavanje izpušnih plinov motorja je zdravju nevarno.
• Izdelka nikoli ne zaganjajte v zaprtih prostorih ali v bližini vnetljivih materialov. Izpušni plini so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Pri uporabi tega izdelka motor ustvari elektromagnetno polje. Elektromagnetno polje lahko poškoduje medicinske vsadke. Pred uporabo izdelka se posvetujte z zdravnikom in proizvajalcem medicinskih vsadkov.
• Izdelka ne smejo uporabljati otroci. Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih morate nenehno nadzorovati. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelek zaklenite na mesto, kamor otroci in nepooblaščene osebe nimajo dostopa.
• Izdelek lahko povzroči izmet predmetov, zaradi česar lahko pride do poškodb. Upoštevajte varnostna navodila, da zmanjšate nevarnost poškodb ali smrti.
• Ko je motor vklopljen, se ne oddaljujte od izdelka.

• Za morebitne nesreče je odgovoren uporabnik izdelka.

• Pred uporabo izdelka se prepričajte, da deli izdelka niso poškodovani.

• Pred uporabo izdelka se prepričajte, da ste od drugih oseb ali živali oddaljeni najmanj 15 m (50 čevljev). Osebe v bližini obvestite, da nameravate izdelek uporabljati.
• Ravnajte v skladu z nacionalno ali lokalno zakonodajo. Ta lahko v določenih primerih prepreči ali omeji uporabo izdelka.
• Izdelka ne uporabljajte, ko ste utrujeni, ali pod vplivom alkohola, drog ali zdravil. Lahko vplivajo na vid, pozornost, koordinacijo ali presojo.

Varnostna navodila za uporabo

• Izdelek mora biti pred uporabo popolnoma sestavljen.
• Pred zagonom izdelek premaknite 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo. Izdelek postavite na ravno podlago. Zagotovite, da se rezalni priključek ne dotika tal ali drugih predmetov.
• Izdelek lahko povzroči izmet predmetov, ki lahko poškodujejo oči. Pri uporabi izdelka vedno uporabljajte odobreno zaščito oči.
• Bodite previdni, saj se lahko izdelku med uporabo brez vaše vednosti približa otrok.
• Izdelka ne uporabljajte, će so na delovnem območju druge osebe. Če na delovno območje vstopi druga oseba, izdelek izklopite.

- Izdelek imejte vedno pod nadzorom.

- Izdelka ne uporabljajte, če v primeru nesreče ne morete pravočasno prejeti pomoči. Preden začnete uporabljate izdelek, druge osebe vedno obvestite, da izdelek nameravate uporabljati.

- Preden izdelek vklopite, se prepričajte, da so druge osebe ali živali ustrezno oddaljene.

- Preden začnete uporabljati izdelek, iz delovnega območja odstranite vse odvečne predmete. Če rezalni priključek trči ob predmet, lahko to povzroči izmet predmeta in posledično poškodbe ali smrt. Odvečni material se lahko navije okrog rezalnega priključka in povzroči poškodbe.

- Izdelka ne uporabljajte v slabih vremenskih razmerah (megla, dež, močan veter, nevarnost strele ipd.). Slabe vremenske razmere lahko ustvarijo nevarne pogoje (npr. spolzke površine).

- Zagotovite, da se lahko prosto premikate in delo opravljate v stabilnem položaju.

(SI. 16)

- Zagotovite, da pri uporabi izdelka ne morete pasti. Izdelka med uporabo ne nagibajte.

- Izdelek vedno držite z obema rokama. Izdelek držite ob svojem desnem boku.

(SI. 17)

- Rezalni priključek naj bo med uporabo izdelka pod višino pasu.

- Če je ročica čoka ob zagonu motorja v položaju za čok, se začne rezalni priključek vrteti.

• Ko se motor zaustavi, se ne dotikajte kotnega prenosa. Kotni prenos je po zaustavitvi motorja vroč. Če se vročih delov dotikate, lahko pride do poškodb.
• Preden izdelek premikate, izklopite motor.
• Ko je motor vklopljen, izdelka ne odlagajte.
• Preden z izdelka začnete odstranjevati odvečni material, izklopite motor in počakajte, da se rezalni priključek ustavi. Počakajte, da se rezalni priključek ustavi, preden vi ali oseba, ki vam pomaga, začneta odstranjevati razrezan material.

Osebna zaščitna oprema

• Pri uporabi izdelka vedno uporabljajte ustrezno osebno zaščitno opremo. Uporaba osebne zaščitne opreme ne odpravi vseh morebitnih nevarnosti poškodb. Osebna zaščitna oprema zmanjša stopnjo resnosti poškodb v primeru nesreče.
• Pri uporabi izdelka vedno uporabljajte odobreno zaščito oči.
• Izdelka ne uporabljajte bosi ali z odprto obutvijo. Vedno uporabljajte trpežno obutev, ki ne drsi.
• Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabljajte odobrene zaščitne rokavice.
• Če obstaja nevarnost poškodb zaradi padajočih predmetov, nosite čelado.
• Pri uporabi izdelka vedno uporabljajte odobreno zaščito za sluh. Dolgotrajen hrup lahko povzroči izgubo sluha.
• Zagotovite, da je v bližini komplet prve pomoči.

Varnostne naprave na izdelku

- Izdelek morate redno vzdrževati.

- Življenjska doba izdelka se podaljša.

- Nevarnost nesreč se zmanjša.

- Življenjska doba izdelka se podaljša. - Nevarnost nesreč se zmanjša.

Pooblaščeni prodajalec ali pooblaščeni servisni center naj izdelek redno pregleduje in izvaja nastavitve ter popravila.

- Izdelka ne uporabljajte s poškodovano zaščitno opremo. Če je izdelek poškodovan, se obrnite na pooblaščen servisni center.

Zaklep ročice plina

1. Ko sprostite zaklep ročice plina (A), mora biti ročica plina (B) zaklenjena v položaj prostega teka.
2. Pritisnite zaklep ročice plina (A) in se prepričajte, da se vrne v začetni položaj, ko ga sprostite.
3. Pritisnite ročico plina (B) in se prepričajte, da se vrne v začetni položaj, ko jo sprostite.

Zaženite motor in uporabite polni plin. Spustite ročico plina in preverite, ali se je rezalni priključek ustavil. Če se rezalni priključek vrti, ko je ročica plina v položaju

prostega teka, preglejte vijak za prilagoditev prostega teka uplinjača.

Izklopno stikalo

Zaženite motor. Motor se mora izklopiti, ko izklopno stikalo premaknete v položaj za izklop.

(SI. 19)

Ščitnik rezalnega priključka

Ščitnik rezalnega priključka preprečuje izmet nepritrjenih predmetov v smeri uporabnika. Preverite, ali je ščitnik rezalnega priključka poškodovan. Če je poškodovan, ga zamenjajte. Uporabljajte samo odobrene ščitnike za rezalne priključke.

(SI. 20)

(SI. 21)

Sistem za dušenje tresljajev

OPOZORILO: Pri ljudeh, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih. Ti simptomi so lahko izrazitejši pri nizkih temperaturah.

- Vaš izdelek vključuje sistem za dušenje tresljajev, ki zmanjša tresljaje in olajša uporabo.

- Zaradi nepravilno navite rezalne nitke ali topega ali nepravilnega rezalnega priključka se povečajo tresljaji.

(SI. 22)

Funkcija sprostitve oprtnika

OPOZORILO: Oprtnika ne uporabljajte, će je funkcija sprostitve poškodovana. Po nastavitvi izdelka mora funkcija sprostitve oprtnika pravilno delovati.

Mehanizem za funkcijo sprostitve oprtnika je nameščen na sprednjem delu izdelka. Pasovi oprtnika morajo biti vedno v pravilnem položaju.

(SI. 23)

Funkcija sprostitve oprtnika omogoča, da v sili izdelek lahko varno sprostite iz oprtnika.

Dušilnik

- Če je dušilnik poškodovan, motorja ne zaganjajte. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara. V bližini vedno imejte gasilni aparat.

• Redno pregledujte, ali ima izdelek nameščen dušilnik.
• Motorja ali dušilnika se ne dotikajte, ko je motor vklopljen. Motorja ali dušilnika se nekaj časa po zaustavitvi motorja ne dotikajte. Če se dotikate vročih površin, lahko pride do poškodb.
• Vroč dušilnik lahko povzroči požar. Bodite previdni, će izdelek uporabljate v bližini vnetljivih tekočin ali hlapov.
• Če je dušilnik poškodovan, se ne dotikajte njegovih notranjih delov. Ti deli lahko vsebujejo določene rakotvorne kemikalije.

(SI. 24)

Rezalna oprema

Izbira in vzdrževanje rezalne opreme, da:

• omogočite najboljše rezanje,
• podaljšate življenjsko dobo rezalne opreme.
• Upoštevajte navodila za preverjanje, vzdrževanje in servis dušilnika.
• Vedno uporabljajte ščitnik, priporočen za rezalno opremo. Glejte poglavje Tehnični podatki.

OPOZORILO: Uporabljajte samo priporočene rezalne priključke s ščitniki! Glejte poglavje Tehnični podatki. Za preverjanje pravilnega načina navijanja rezalne nitke in pravilnega premera kosilne nitke si oglejte navodila za rezalni priključek.

OPOZORILO: Poškodovan rezalni priključek povečuje nevarnost nesreč pri delu.

OPOZORILO: Ustavite motor vsakokrat, ko morate rokovati z rezalnim priključkom. Rezalni priključek se namreč vrti tudi po tem, ko ste izpustili ročico za plin. Pred delom na rezalnem priključku se prepričajte, da se je ta popolnoma zaustavil, nato pa odklopite pokrov svečke.

Rezalna oprema

• List krožne žage uporabljajte za žaganje vlakninastih vrst lesa.
  (SI. 25)
• Rezila in nože za travo uporabljajte za košenje goste trave.
  (SI. 26)
• Za prirezovanje trave uporabljajte kosilno glavo. (Sl. 27)

• Zaradi nepravilno nabrušenega ali poškodovanega rezila se poveča nevarnost nesreč. Zobe rezila pravilno nabrusite. Upoštevajte navodila in uporabljajte pravilno šablono za brušenje.
  (SI. 28)

• Napačno nastavljen list krožne žage povečuje nevarnost zatikanja in povratnih udarcev. To poškoduje list krožne žage. Ohranjajte pravilno nastavitev lista krožne žage! Upoštevajte navodila in uporabljajte priporočeno orodje za nastavitev. (SI. 29 )

• Preverite, ali je rezalni priključek poškodovan oziroma razpokan. Zamenjajte poškodovan rezalni priključek.
• Uporabljajte samo priporočene rezalne priključke s ščitniki. Glejte DODATNA OPREMA na strani 202.

Kosilna glava

OPOZORILO: Kosilna nitka mora biti vedno trdno in enakomerno navita okrog koluta in tako preverite škodljive tresljaje.

(SI. 30)

• Uporabljajte samo priporočene kosilne glave in nitke.
• Uporabljajte samo priporočene rezalne priključke.
• Manjši stroji potrebujejo manjše kosilne glave in obratno.
• Pomembna je dolžina kosilne nitke. Daljša kosilna nitka zahteva večjo moč motorja kot krajša nitka z enakim premerom.
• Prepričajte se, da je rezalnik na ščitniku trimerja brezhiben. Uporablja se za rezanje rezalne nitke na pravilno dolžino.
• Če želite podaljšati življenjsko dobo kosilne nitke, jo lahko za nekaj dni namočite v vodo.

Rezila

• Izdelek uporabljajte z odobrenim rezilom. Rezila ne uporabljajte, će niso ustrezno nameščeni vsi zahtevani deli. Namestitev mora biti pravilno izvedena in uporabljeni morajo biti ustrezni deli. Pri neustrezni namestitvi nož lahko odleti in hudo poškoduje upravljalca ali opazovalce.
• Med delom ali vzdrževanjem na nožu nosite zaščitne rokavice.
• Med uporabo izdelka z rezilom travo nosite zaščitno čelado.
• Rezilo lahko povzroči poškodbe, saj se še vedno vrti, tudi ko motor izklopite ali sprostite ročico plina. Pred izvajanjem morebitnih vzdrževalnih del se mora rezilo popolnoma zaustaviti.
• Pred začetkom del na rezalnem priključku izklopite motor. Rezalni priključek se mora popolnoma zaustaviti. Odklopite kabel z vžigalne svečke.
  • Zobe rezila pravilno nabrusite.

(SI. 31)

• Ne uporabljajte poškodovanega rezalnega priključka.
• Pri transportu ali shranjevanju izdelka na rezilo namestite transportno zaščito.

Sunek rezila

• Sunek rezila je nenaden premik izdelka vstran, naprej ali nazaj. Do sunka rezila pride takrat, ko nož za travo ali list krožne žage trči ob predmet, ki ga ne more odrezati. Tveganje za sunek rezila se poveča na območjih s slabim pregledom nad rezanim materialom.
• Ko pride do sunka rezila, obstaja tveganje, da se izdelek ali uporabnik premakne iz svojega položaja. Premikajoči se nož lahko zadene opazovalca, zato obstaja nevarnost poškodb.
• Če je nož upognjen, razpokan, zlomljen ali poškodovan, ga zavrzite.
• Uporabljajte oster nož. Če nož ni oster, se tveganje za sunek rezila poveča.

Varnost pri delu z gorivom

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši. Očistite ostanke goriva z izdelka.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganjajte motorja.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.
• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijte pokrovček posode za gorivo, da ne pride do požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
  • V posodo za gorivo ne nalijte preveč goriva.
• Prepričajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
• Izdelka ali posode za gorivo ne postavljajte v bližino odprtega ognja, isker ali indikatorskih lučk.

Prepričajte se, da izdelek med skladiščenjem ni izpostavljen odprtemu ognju.

• Pri premikanju ali skladiščenju goriva uporabljajte samo odobrene posode.
• Pred dolgotrajnim skladiščenjem izpraznite posodo za gorivo. Pri odlaganju goriva ravnajte v skladu z lokalno zakonodajo.
• Pred dolgotrajnim skladiščenjem izdelek očistite.

- Pred skladiščenjem odstranite kabel vžigalne svečke, da preprečite nenameren zagon motorja.

Varnostna navodila za vzdrževanje

- Če ne morete prilagoditi hitrosti prostega teka, da bi se rezalni priključek ustavil, se obrnite na servisni center. Izdelka ne uporabljajte, dokler ni pravilno nastavljen in je napaka odpravljena.

SESTAVLJANJE

OPOZORILO: Pred sestavljanjem izdelka preberite poglavje o varnosti.

Namestitev ročaja

1. Ročaj namestite na konzolo za namestitev. (Sl. 32)
2. Pletenico pritrdite na gred s kabelskimi vezicami.

Namestitev ščitnika

- Ščitnik namestite na gred kot je prikazano. (Sl. 33)

Namestitev ščitnika rezalnega priključka za kosilno glavo in nož za travo

- Ščitnik rezalnega priključka namestite na gred kot je prikazano. (Sl. 34)

Namestitev ščitnika rezalnega priključka za list krožne žage

- Ščitnik rezalnega priključka namestite na gred kot je prikazano. (Sl. 35)

Namestitev kosilne glave

1. Namestite pogonski disk na izhodno gred.
2. Obračajte pogonsko gred, dokler se ena od odprtin v pogonskem disku ne poravna z ustrezno odprtino v ohišju menjalnika.
3. Ključ inbus vstavite v odprtino, da zaklenete gred.
4. Kosilno glavo privijte na gred. (Sl. 36)

Namestitev noža za travo

1. Namestite pogonski disk na izhodno gred.
2. Obračajte pogonsko gred, dokler se ena od odprtin v pogonskem disku ne poravna z ustrezno odprtino v ohišju menjalnika.
3. Ključ inbus vstavite v odprtino, da zaklenete gred.
4. Rezilo namestite na gred.
5. Namestite podporno prirobnico, podložko in matico na izhodno gred.
6. Matico zategnite z nasadnim ključem.
7. Varovalni zatič vstavite v utor. (Sl. 37)

Namestitev lista krožne žage

1. Namestite pogonski disk na izhodno gred.
2. Obračajte pogonsko gred, dokler se ena od odprtin v pogonskem disku ne poravna z ustrezno odprtino v ohišju menjalnika.
3. Ključ inbus vstavite v odprtino, da zaklenete gred.
4. Rezilo namestite na gred. Rezila morajo biti pravilno usmerjena.
5. Namestite podporno prirobnico, podložko in matico na izhodno gred.
6. Matico zategnite z nasadnim ključem.
7. Varovalni zatič vstavite v utor. (Sl. 38)

Nastavitev oprtnika

OPOZORILO: Izdelek mora vedno biti pravilno vpet v oprtnik. Ne uporabljajte oprtnika s pokvarjenim mehanizmom za hitro sprostitev.

OPOZORILO: Če morate izdelek in oprtnik sprostiti v sili, uporabite funkcijo sprostitve oprtnika.

(SI. 39)

1. Namestite oprtnik.
2. Oprtnik prilagodite najboljšemu položaju za delo.
3. Prilagodite stranske pasove tako, da bo teža enakomerno razporejena na vaših ramenih.(Sl. 40)
4. Prilagodite oprtnik tako, da bo rezalni priključek vzporeden s tlemi.
5. Rezalni priključek naj rahlo sloni na tleh. Sponko oprtnika nato prilagodite, da pravilno uravnotežite izdelek.

Opomba: Če uporabljate nož za travo, mora biti v ravnotežju približno 10 cm (4 palce) nad tlemi, s čimer je zaščiten pred kamni in drugimi predmeti.

Namestitev transportne zaščite

1. Transportno zaščito namestite na rezilo kot je prikazano na sliki.(Sl. 41)

UPORABA

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Gorivo

Uporaba goriva

POZOR: Ta izdelek ima dvotaktni motor. Uporabite mešanico bencina in motornega olja za dvotaktne motorje. Mešanica mora vsebovati ustrezno količino olja. Če je razmerje med bencinom in oljem neustrezno, lahko pride do poškodb motorja.

Bencin

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

POZOR: Ne uporabljajte bencina, ki ima koncentracijo etanola (E10) višjo od 10 %. Izdelek se lahko tako poškoduje.

• Vedno uporabljajte nov neosvinčeni bencin z oktanskim številom, nižjim od 90 RON (87 AKI), in s koncentracijo etanola, nižjo od 10 % (E10).
• Če izdelek pogosto uporabljate pri visokem številu vrtljajev motorja, uporabljajte bencin z višjim oktanskim številom.

Motorno olje za dvotaktne motorje

• Uporabljajte samo visokokakovostno motorno olje za dvotaktne motorje. Uporabljajte samo motorno olje za zračno hlajene motorje.
• Ne uporabljajte drugih vrst olja.
• Razmerje mešanice: 50 : 1 (2 %).

Bencin, v litrih	Olje za dvotaktne motorje, v litrih
5 0,10
10 0,20
15 0,30
20 0,40

Ustvarjanje mešanice goriva

Opomba: Za mešanje goriva vedno uporabljajte čisto posodo za gorivo.

Opomba: Zagotovite, da je mogoče količino mešanice goriva, ki jo ustvarite, porabiti v 30 dneh.

1. Dodajte polovico količine bencina.
2. Dodajte celotno količino olja.
3. Posodo z mešanico goriva pretresite, da se vsebina zmeša.
4. Dodajte preostalo količino bencina.
5. Posodo z mešanico goriva pretresite, da se vsebina zmeša.
6. Napolnite rezervoar za gorivo.

Dolivanje goriva

• Vedno uporabljajte posodo za gorivo z ventilom proti prelivanju.
• Če so na posodi ostanki goriva, posodo očistite in počakajte, da se posuši.
• Zagotovite, da je območje okrog pokrovčka rezervoarja čisto.
• Preden mešanico goriva nalijete v rezervoar za gorivo, posodo za gorivo pretresite.

Zagon in zaustavitev

Pregled izdelka pred začetkom

1. Izdelek preglejte in zagotovite, da na njem ni manjkajočih, poškodovanih ali odvitih delov.
2. Preglejte matice in vijake.
3. Preglejte rezila.
4. Preglejte zračni filter.
5. Preglejte zaklep ročice plina in ročico plina.
6. Preglejte izklopno stikalo.
7. Preglejte, ali iz izdelka izteka gorivo.

Zagon hladnega motorja

1. Izklopno stikalo premaknite v položaj za zagon.
2. Pritisnite gumb za vklop plina.
3. Desetkrat pritisnite gumijasti gumb črpalke. Membrane ni treba napolniti do konca.(Sl. 42)
4. Ročico čoka premaknite v položaj za čok.(Sl. 43)
5. Z levo roko pritisnite ohišje stroja ob tla. Z desno roko počasi vlecite zaganjalno vrvico ven, dokler ne začutite določenega upora. Hitro in močno povlecite vrvico. Ponavljajte, dokler se motor ne zažene.(Sl. 44)

OPOZORILO: Uporabite zaganjalno ročico. Zaganjalne vrvice ne navijajte okoli zapestja.

POZOR: Zaganjalne vrvice nikoli ne izvlecite do konca. Ko je zaganjalna vrvica popolnoma iztegnjena, ne izpustite zaganjalne ročice.

1. Ročico čoka premaknite nazaj v delovni položaj.
2. Pustite, da motor deluje približno 10 sekund.
3. Rahlo povlecite ročico plina, da 60 sekund deluje pri majhni hitrosti.

OPOZORILO: Ne dotikajte se pokrova. Ob stiku se lahko opečete.

OPOZORILO: Ne dotikajte se pokrova. Če je svečka poškodovana, lahko ob stiku pride do električnega udara. Stroja ne uporabljajte s poškodovanim pokrovčkom svečke.

(SI. 45)

Zagon toplega motorja

1. Izklopno stikalo premaknite v položaj za zagon.
2. Desetkrat pritisnite gumijasti gumb črpalke. Membrane ni treba napolniti do konca.(Sl. 46)
3. Ročico čoka premaknite nazaj v delovni položaj.
4. Hitro in močno povlecite vrvico. Ponavljajte, dokler se motor ne zažene.

Zaustavitev

- Izklopite vžig, da zaustavite motor.(Sl. 47)

Uporaba obrezovalnika trave

POZOR: Po vsaki uporabi morate motor upočasniti na hitrost prostega teka. Če motor dlje časa deluje pri polnem plinu brez obremenitve, se lahko motor poškoduje.

Opomba: Ko namestite novo kosilno nitko, očistite pokrov kosilne glave, da preprečite tresljaje. Preglejte druge dele kosilne glave in jih po potrebi očistite.

Splošna delovna navodila

OPOZORILO: Bodite previdni, ko žagate drevo, ki je napeto. Pred ali po žaganju se lahko s sunkom vrne nazaj v svoj normalni položaj in zadane vas ali izdelek ter tako povzroči poškodbe.

• Očistite odprt prazen prostor na enem koncu delovnega območja in z delom začnite tam.

• Premikajte se v urejenem vzorcu po celotnem delovnem območju.(Sl. 48)

• Izdelek popolnoma premaknite v levo in desno, da z vsakim obratom očistite širino 4–5 m (13–16 čevljev).

• Očistite dolžino 75 m (250 čevljev), preden se obrnete in greste nazaj. Ob premikanju naprej s seboj premikajte tudi posodo za gorivo.
• Premikajte se v smeri, v kateri ne prečkate jarkov in ovir več, kot je to potrebno.
• Premikajte se v smeri, v kateri odrezano rastlinje zaradi vetra pada na očiščeno območje.(Sl. 49)
• Premikajte se vzdolž pobočja in ne navzgor in navzdol.

Obrezovanje vej z listom krožne žage

1. Tveganje za sunek rezila se poveča z večanjem velikosti stebla. Zato se izogibajte košnji z delom rezila, ki je v območju med položajema kazalcev za 12 in 3 uro.(Sl. 50)
2. Za podiranje na levo dno drevesa potisnite na desno. Nagnite rezilo in ga na silo diagonalno potisnite navzdol v desno. Hkrati potiskajte steblo s ščitnikom rezila. Režite z delom rezila, ki je v območju med položajema kazalcev za 3 in 5 uro. Pred premikanjem rezila uporabite polni plin. (Sl. 51)
3. Za podiranje na desno dno drevesa potisnite na levo. Nagnite rezilo in ga diagonalno potisnite navzgor v desno. Režite z delom rezila, ki je v območju med položajema kazalcev za 3 in 5 uro, tako da smeri vrtenja potisnejo dno drevesa na levo. (Sl. 52)
4. Za podiranje drevesa naprej povlecite dno drevesa nazaj. S hitrim in odločnim gibom povlecite rezilo nazaj. (Sl. 53)
5. Velika stebla je treba žagati z dveh strani. Naprej preučite, v katero smer bo steblo padlo. Prvi rez naredite na strani podiranja. Steblo nato zarežite do konca z druge strani. Pritiski pri žaganju prilagodite glede na velikost stebla in trdoto lesa. Pri majhnih steblih je potreben majhen pritisk, medtem ko je za večja stebla potreben manjši pritisk. (Sl. 54) (Sl. 55)
6. Če so stebla tesno skupaj, ustrezno prilagodite hitrost hoje.
7. Če se rezilo zatakne v steblu, stroja nikoli ne izvlecite sunkovito. Lahko namreč poškodujete rezilo, kotni prenos, gred ali ročaj. Izpustite ročaje, držite gred z obema rokama in previdno izvlecite stroj.

Žaganje grmičevja z listom krožne žage

Za podiranje na levo dno drevesa potisnite na desno.

• Požagajte tanka drevesa in grmičevje.
• Izdelek premikajte od ene strani na drugo.
• Odžagajte več dreves z enim gibom.
  • Za skupine tankih dreves:(Sl. 56)

a) Zunanja drevesa odžagajte visoko.

b) Zunanja drevesa odžagajte na pravilno višino.

c) Žagajte od središča. Če nimate dostopa do središča, zunanja drevesa odžagajte visoko in pustite, da padejo. Tako zmanjšate nevarnost, da bi se list krožne žage zablokiral.

Obrezovanje trave z nožem za travo

1. Nožev in rezil za travo ne smete uporabljati za olesenela stebla.
2. Nož za travo se uporablja za vse vrste visoke ali goste trave.
3. Trava obrezujte s stranskimi zamahi, pri čemer je zamah z desne na levo zamah za obrezovanje, zamah z leve na desno pa zamah za vrnitev v prvotni položaj. Travo naj obrezuje leva stran noža (položaj ure med 8.00 in 12.00).
4. Če je nož pri obrezovanju trave nagnjen na levo, se bo trava zbirala v liniji, zato jo bo lažje zbrati na kup, na primer z grabljami.
5. Poskusite delati v ritmu. Stojte stabilno, pri tem imejte noge nekoliko narazen. Po zamahu za vrnitev v prvotni položaj se pomaknite naprej in se spet postavite v stabilen položaj.
6. Podporna skleda naj bo rahlo oprta na tla. Uporablja se za zaščito noža pred udarcem v tla.
7. Zmanjšajte tveganje za navijanje materiala okrog noža tako, da vedno delate s polnim plinom in se po zamahu za vrnitev v prvotni položaj izognete obrezanemu materialu.
8. Pred začetkom zbiranja pokošenega materiala na kup zaustavite motor, odpnite oprtnik in postavite stroj na tla.

Obrezovanje trave

1. Kosilno glavo držite tik nad tlemi pod kotom.(Sl. 57) Kosilne nitke ne potiskajte v travo.

2. Skrajšajte kosilno nitko za 10–12 cm (4–4,75 palca) in zmanjšajte število vrtljajev motorja ter tako zmanjšajte tveganje, da bi poškodovali rastline.

3. Ko obrezujete travo v bližini predmetov, uporabljajte 80 % plina.(Sl. 58)

Košenje trave

1. Pri košnji naj bo kosilna nitka vedno vzporedna s tlemi.(Sl. 59)
2. Kosilne glave ne potiskajte ob tla. To lahko povzroči poškodbe tal in izdelka.
3. Kosilna glava se ne sme konstantno dotikati tal, saj se lahko poškoduje.
4. Ko izdelek med košnjo premikate levo in desno, uporabljajte polni plin. (Sl. 60) Kosilna nitka naj bo vzporedna s tlemi.

Pometanje trave

Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti za odstranjevanje trave z določenega območja.

1. Kosilno glavo in njeno nitko držite vzporedno s tlemi, in sicer nad tlemi.
2. Dodajte polni plin.
3. Kosilno glavo premikajte od ene strani na drugo in tako pometite travo.

OPOZORILO: Očistite pokrov kosilne glave vsakič, ko nameščate novo kosilno nitko, in tako preprečite neravnovesje in vibracije pri ročajih. Preglejte tudi druge dele kosilne glave in jih po potrebi očistite.

Zamenjava kosilne nitke

(SI. 61)

(SI. 62 )

(SI. 63 )

(SI. 64 )

(SI. 65)

(SI. 66 )

(SI. 67)

(SI. 68)

VZDRŽEVANJE

OPOZORILO: Pred čiščenjem in izvajanjem popravil ali vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Dosledno sledite urniku vzdrževanja. Izračunani intervali veljajo za vsakodnevno uporabo izdelka. Če izdelka ne uporabljate vsak dan, veljajo drugačni intervali. Izvajajte samo postopke vzdrževanja, ki jih vsebuje ta priročnik. Glede drugih postopkov vzdrževanja, ki jih ta priročnik ne vsebuje, se obrnite na pooblaščen servisni center.

Dnevno vzdrževanje

• Očistite zračni filter. Po potrebi zamenjajte.
• Preverite oprtnik.
• Preglejte zaporo plina in delovanje plina.
• Preverite ročaj in ročico.
  • Preverite izklopno stikalo.
• Preverite ščitnike.
• Preverite, ali je rezilo pravilno usrediščeno, ostro in ni poškodovano.
• Preverite kosilno glavo.
  • Preverite hitrost prostega teka.
  • Preglejte zaklepno matico.
• Preglejte izdelek in zagotovite, da ne pušča goriva.
  • Preglejte transportno zaščito.

Tedenska vzdrževalna opravila

• Preglejte ročico zaganjalne vrvice in zaganjalno vrvico.
  • Preglejte mast kotnega prenosa.
• Očistite zunanje površine uplinjača in bližnjih območij.
• Očistite zunanjost vžigalne svečke. Odstranite jo in preglejte razdaljo med elektrodama. Nastavite razdaljo ali pa zamenjajte svečko. Poskrbite, da ima svečka t.i. zaščito proti radijskim motnjam.

Mesečna vzdrževalna opravila

• Očistite hladilni sistem.
• Preglejte filter goriva.
• Preverite, ali je cev goriva poškodovana.
• Preverite vse kable in povezave.
• Preglejte filter goriva.

Nastavitev uplinjača

Osnovne nastavitve uplinjača so prilagojene med preizkušanjem v tovarni. Prilagoditev mora izvesti usposobljen serviser.

Preverjanje dušilnika

OPOZORILO: Ne uporabljajte izdelka s poškodovanim dušilnikom. Poškodovan dušilnik vedno zamenjajte.

OPOZORILO: Dušilniki s katalizatorjem se med delovanjem zelo segrejejo. Obstaja nevarnost opeklin ali požara.

OPOZORILO: Dušilnik znižuje nivo hrupa in usmerja izpušne pline stran od uporabnika. Izpušni plini so vroči in lahko vsebujejo iskre. Nevarnost požara.

POZOR: Poškodovan lovilec isker in mrežica lovilca isker je treba zamenjati. Izdelka ne uporabljajte, će lovilec isker in mrežica lovilca isker ni nameščena ali je ta poškodovana.

POZOR: Če sta lovilec isker in mrežica lovilca isker zamašena, se bo izdelek preveč segrel. To povzroči poškodbe valja in bata.

1. Prepričajte se, da dušilnik ni poškodovan.
2. Poskrbite, da je dušilnik pravilno nameščen na izdelek.
3. Nekateri dušilniki so opremljeni s posebnim lovilcem isker in mrežico lovilca isker. Če je izdelek opremljen s to vrsto dušilnika, lovilec isker in mrežico lovilca isker čistite vsaj enkrat tedensko. Uporabite žično krtačo.(Sl. 69)

Čiščenje/vzdrževanje hladilnega sistema

Ta izdelek ima hladilni sistem. Umazan ali zamašen hladilni sistem povzroča pregrevanje izdelka, zaradi česar pride do poškodb bata in valja. Preverite in s krtačko očistite hladilni sistem enkrat tedensko ali pogosteje v zahtevnih pogojih. Hladilni sistem sestavljajo hladilna rebra na valju (1) in dovod zraka (2).

(SI. 70)

Čiščenje zračnega filtra

1. Odstranite pokrov zračnega filtra in zračni filter.(Sl. 71)
2. Zračni filter očistite s toplo milnico. Počakajte, da se zračni filter posuši, preden ga znova namestite.
3. Če je zračni filter preveč umazan, da bi ga lahko temeljito očistili, ga zamenjajte. Če je zračni filter poškodovan, ga zamenjajte.
4. Če ima izdelek penasti zračni filter, nanesite olje za zračni filter. Olje za zračni filter nanesite samo na penasti filter. Olja ne nanašajte na filter iz filca.

Filter goriva

Če motor deluje s premajhnim dotokom goriva, preverite ali nista blokirana pokrovček posode za gorivo in filter za gorivo.

(SI. 72)

Polnjenje kotnega prenosa z mastjo

Kotni prenos mora biti do treh četrtin napolnjen z mastjo za kotne prenose.

(SI. 73)

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:
  a) Hitrost prostega teka mora biti pravilno nastavljena.
  b) Mešanica goriva mora biti ustrezna.
  c) Zračni filter mora biti čist.
• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen, glejte TEHNIČNI PODATKI na strani 201.(Sl. 74)
  • Vžigalno svečko po potrebi zamenjajte.

Brušenje lista krožne žage

OPOZORILO: Izklopite motor. Uporabljajte zaščitne rokavice.

• Za pravilno brušenje rezila glejte navodila, ki so priložena rezilu.
• Prepričajte se, da imata izdelek in rezilo pri brušenju zadostno podporo.(SI. 75)
• Uporabite 5,5 mm (7/32 palca) okroglo pilo z držalom.(Sl. 76)
• Pilo držite pod kotom 15°.
• En zob lista krožne žage nabrusite na desno stran, naslednjega pa na levo, kot je prikazano na sliki.(Sl. 77)

Opomba: Če je rezilo močno obrabljeno, robove zob brusite s plosko pilo. Nato nadaljujte z brušenjem z okroglo pilo.

• Vse robove nabrusite enakomerno, da ohranite ravnovesje rezila.
• Rezilo s priporočenim orodjem za nastavitev nastavite na 1 mm (0,04 palca). Upoštevajte navodila, ki so priložena rezilu.(Sl. 78)

OPOZORILO: Rezilo, ki je poškodovano, vedno obvezno zavrzite. Ukrivljenega ali zvitega rezila ne poskušajte poravnati in ponovno uporabiti.

Brušenje rezil in nožev za travo

1. Rezila in nože za travo nabrusite s plosko pilo z enim rezom.
2. Enakomerno nabrusite vse robove rezil in nožev, da bodo uravnoteženi.(Sl. 79)

PREVOZ IN SKLADIŠČENJE

• Opremo varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.
• Izdelek in opremo skladiščite na suhem mestu, kjer ne zmrzuje.

• Izdelek očistite.

• Zamenjajte ali popravite poškodovane dele.

• Pri izdelku, ki ne zadržuje vlage, uporabite primerno zaščitno prevleko.
  • Med prevozom mora biti izdelek varno pritrjen.

TEHNIČNI PODATKI

	enota B43BT
Specifikacije motorja
Gibna prostornina valja cm	3	43
Vrtina valja mm 40,0
Hod mm 34,0
Število vrtljajev v prostem teku vrt/min 2700–3300
Najvišja hitrost vrt/min 10000
Hitrost pogonske gredi vrt/min 7000
Največja izhodna moč motorja kW/vrt/min 1,25/7000
Svečka QCJ-8Y
Razmak med elektrodama mm 0,65
Prostornina posode za gorivo litri 0,8
Podatki o hrupu in vibracijah
Ekvivalentna raven vibracij (ahv, eq), model z nožem za travo, za levi/desni ročaj – glejte opombo 1	m/s ^2	4,6/4,3
Ekvivalentna raven vibracij (ahv, eq), model skosilno glavo, za levi/desni ročaj – glejte opombo 1	m/s ^2	4,2/4,5
Ekvivalentna raven vibracij (ahv, eq), model zlistom krožne žage, za levi/desni ročaj – glejteopombo 1	m/s ^2	4,4/4,2
Zajamčen nivo moči hrupa (LWA) – glejte opombo 2	dB (A) 118
Izmerjeni nivo hrupa – glejte opombo 2 dB (A) 110
Stopnja zvočnega tlaka pri ušesu operaterja,model z nožem za travo – glejte opombo 3	dB (A) 96,7
Stopnja zvočnega tlaka pri ušesu operaterja,model s kosilno glavo – glejte opombo 3	dB (A) 95,4
Stopnja zvočnega tlaka pri ušesu operaterja,model z listom krožne žage – glejte opombo 3	dB (A) 96,1
Mere izdelka
Teža (brez rezalne opreme) kg 7,7
Opomba 1: Zabeleženi podatki za ekvivalentno raven vibracij imajo tipično statistično razpršitev (standardni odklon)1,5 m/s ^2 .Opomba 2: Emisije hrupa v okolju, merjene kot moč zvoka (LWA), v skladu z direktivo ES 2000/14/ES. Navedenaraven zvočne moči naprave je bila izmerjena z originalnim rezalnim priključkom, ki dosega najvišjo raven. Razlikamed zajamčeno in izmerjeno ravnjo zvočne moči je v tem, da zajamčena raven zvočne moči, v skladu z direktivo2000/14/ES, vključuje tudi razpršitev izmerjenih vrednosti in razlike med različnimi napravami istega modela.Opomba 3: Podatki za ekvivalentno raven zvočnega tlaka za napravo imajo tipično statistično razpršitev (standardniodklon) v vrednosti 3 dB (A).

DODATNA OPREMA

B43BT
Odobren pribor Vrsta Ščitnik rezalnega priključka
Središčna odprtina v nožih/rezilih, premer 25,4 mm
Navoj pogonske gredi M12
Nož/rezilo za travo Nož za travo 255-3	(premer 255, 3zobje)	580 30 50-01
List krožne žage List krožne žage 255-4	40 (premer255, 40 zob)	592 83 81-28
Kosilna glava P35 580 30 50-01
Podporna skleda Fiksirana -

SPIS TREŚCI

WSTEP 203

BEZPIECZEŃSTWO.... 204

MONTAZ....208

OBSŁUGA....209

KONSERWACJA.... 212

TRANSPORT I PRZECHOWYWANIE.... 214

Raščišćavanje trave nožem za travu

1. Noževi za travu i sječiva za travu se ne smiju koristiti na drvenim panjevima.
2. Sječivo za travu se koristi za sve vrste visoke ili guste trave.
3. Trava se reže bočnim, njihajućim kretnjama, pri čemu kretnja zdesna nalijevo predstavlja zamah raščišćavanja, a kretnja slijeva nadesno povratni zamah. Pustite da lijeva strana noža (između 8 i 12 sati) reže.
4. Ako je nož nagnut ulijevo kada se raščišćava trava, trava će padati u jednom redu, što olakšava njeno skupljanje, npr. pri grabljenju.
5. Pokušajte ritmično raditi. Stojite čvrsto sa raširenim nogama. Krećite se prema naprijed nakon povratnog zamaha i ponovo stanite čvrsto.
6. Pustite da potporna posuda lagano leži na tlu. Ona se koristi da zaštiti nož od udaranja od tlo.
7. Smanjite rizik od omotavanja materijala oko noža tako što ćete uvijek raditi na punom gasu i izbjegavajte prethodno odrezani materijal pri povratnom zamahu.
8. Zaustavite mašinu, otkopčajte remen i položite mašinu na tlo prije nego što počnete skupljati odrezani materijal.

Trimovanje trave

1. Glavu za podrezivanje držite nakošeno odmah iznad tla.(Sl. 57) Nemojte gurati flaks trimera u travu.
2. Smanjite dužinu flaksa za trimer za 10-12 cm (4-4.75 inča) i smanjite brzinu motora kako biste smanjili rizik da oštetite biljke.
3. Koristite 80% gasa kada režete travu u blizini predmeta.(SI. 58)

Rezanje trave

1. Pazite da flaks za trimer bude paralelan s tlom kada obavljate rezanje.(Sl. 59)
2. Nemojte pritiskati glavu trimera u tlo. To može oštetiti tlo i proizvod.
3. Nemojte dopustiti da glava trimera stalno dodiruje tlo, to može izazvati oštećenje glave trimera.
4. Koristite puni gas kada pomjerate proizvod s mjesta na mjesto da biste rezali travu. (Sl. 60) Uvjerite se da je silk za trimer za rezanje trave paralelno postavljen s tlom.

Sakupljanje trave

Zračna struja iz rotirajućeg silka trimera može se koristiti za uklanjanje trave iz područja.

1. Držite glavu trimera i silk trimera paralelno sa tlom i iznad tla.
2. Dajte puni gas.
3. Pomjerajte glavu trimera s jedne strane na drugu i čistite travu.
