CSE1935S - Pjūklas MCCULLOCH - Nemokama naudojimo instrukcija

Produkto tipas	Motorinis grandininis pjūklas
Prekės ženklas	McCulloch
Modelis	CSE1935S
Darbinis tūris	35 cm³
Galia	1,5 kW
Grandininės padangos ilgis	40 cm (16 colių)
Grandinės žingsnis	3/8 colio
Grandinės matuoklis	0,050 colio
Degalų bako talpa	0,25 l
Grandinės tepalo bako talpa	0,15 l
Svoris (be padangos ir grandinės)	4,2 kg
Garso lygis (LwA)	108 dB(A)
Vibracijos lygis (priekyje/gale)	3,8 / 4,5 m/s²
Kuras	Benzino ir alyvos mišinys 2 taktams (40:1)
Užvedimas	Rankinis starteris su integruota oro sklende
Grandinės stabdys	Taip, inercinis
Grandinės įtempimas	Be įrankių, šoniniu ratuku
Įprastinė priežiūra	Oro filtro valymas, grandinės galandimas, padangos tepimas
Prieinamos atsarginės dalys	Padanga, grandinė, žvakė, oro filtras, karbiuratorius
Taisomumas	Taisomumo indeksas: 7,5/10 (įvertinimas)
Garantija	2 metai dalims ir darbui

Dažnai užduodami klausimai - CSE1935S MCCULLOCH

Kaip užvesti McCulloch CSE1935S grandininį pjūklą?

Įsitikinkite, kad grandinės stabdys yra išjungtas. Paspauskite akceleratoriaus gaiduką, nustatykite oro sklendę į 'Uždaryta' padėtį. Traukite starterį, kol išgirsite spragtelėjimą, tada grąžinkite oro sklendę į 'Atidaryta' ir vėl traukite.

Kokia grandinės tepalo bako talpa?

Grandinės tepalo bako talpa yra maždaug 0,15 litro (150 ml). Naudokite specialią grandinių alyvą.

Ką daryti, jei grandinė pjauna ne tiesiai?

Patikrinkite grandinės įtempimą (turi būti tinkamas) ir galandimą. Atšipusi arba neteisingai įtempta grandinė gali pjauti kreivai. Pagaląskite dantis arba pakeiskite grandinę.

Kaip sureguliuoti grandinės įtempimą?

Naudokite be įrankių reguliavimo ratuką pjūklo šone. Sukite pagal laikrodžio rodyklę, kad įtemptumėte grandinę. Grandinė turi būti įtempta, bet laisva ant padangos.

Kokį benzino/alyvos mišinį naudoti?

Rekomenduojamas 40:1 mišinys (5 litrai bešvinio benzino 125 ml kokybiškos 2 taktų alyvos). Laikykitės šio santykio, kad išvengtumėte variklio pažeidimų.

Kaip išvalyti oro filtrą?

Nuimkite filtro dangtelį, išimkite putų filtrą. Nuplaukite jį muiluotu vandeniu, išskalaukite ir išdžiovinkite. Prieš montuodami atgal, pamirkykite jį švariame variklio aliejuje.

Koks rekomenduojamas padangos ilgis?

CSE1935S modelis skirtas 40 cm (16 colių) padangai. Naudojant ilgesnę padangą gali būti perkrautas variklis.

Kaip prižiūrėti grandinę?

Reguliariai galąskite grandinę tinkama apvalia dilde. Išlaikykite 30° kampą ir kas tris galandimus tikrinkite gylio matuoklį. Po kiekvieno naudojimo sutepkite grandinę.

Ką daryti, jei pjūklas labai rūko?

Patikrinkite mišinį: per daug alyvos sukelia pernelyg didelį rūkymą. Išvalykite išmetimo kolektorių ir duslintuvą. Įsitikinkite, kad ventiliacinės angos nėra užsikimšusios.

Kaip pakeisti uždegimo žvakę?

Atjunkite žvakės gaubtą, naudokite žvakės raktą, kad ją atsuktumėte. Patikrinkite tarpą (0,5 mm). Pakeiskite nurodyto tipo žvake (pvz., NGK BPMR7A). Prisukite ranka, tada dar 1/4 apsisukimo.

NAUDOJIMO INSTRUKCIJA CSE1935S MCCULLOCH

LT Pagrin inės instrukcijos Elektriniai grandininiai pjūklai

Perskaitykite šj instrukciju labad atkožiai, kad pilnai suprastumete turinj, prieš pradedami naudoti vejos/ žolės pjovėją.

ЖН Я ИНФОРМАЦИЯ

Dėl pastovios gaminio tobulinimo programos, gamykla pasilieka teisę pakeisti šiose instrukcijose pateiktus techninius duomenis be išankstinio pranešimo.

1) Galinė rankena
2) Galinė rankų apsauga
3) Priekiné rankena
4) Priekinė rankų apsauga/grandinės stabdžių rankena
5) Grandinės įtempimo išorinė rankenėlė
6) Grandinės įtempimo varžtas
7) Grandinès įtempimo galvutė
8) Alyvos bako dangtelis
9) Alyvos lygio indikatorius
10) Oro angos
11) Laidas
12) Instrukcija
13) Jungiklis
14) Jungiklio blokas
15) Grandiné
16) Pavaros danteliai
17) Pjovimo grandis
18) Pjovimo gylio matuoklis

19) Pjovimo dantelis
20) Kreipiamoji plokště
21) Varančio grandininio rato gaubtas
22) Varantis grandininis ratas
23) Grandinės sugriebimo įtaisas
24) Atraminės plokštės laikantysis varžtas
25) Atraminės plokštės laikančioji vidinė rankenėlė
26) Atraminės plokštės laikančioji veržlė
27) Priekinis krumpliaratis
28) Kreipiamosios plokštės gaubtas
29) Spygliuotas buferis
30) Grandinês įtempimo galvutės vieta
31) Tepimo anga
32) Kreipiamosios plokštės griovelis
33) Veržliaraktis/atsuktuvas

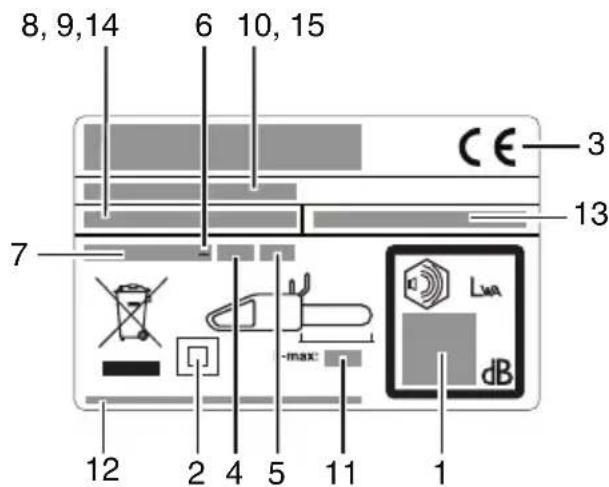

Identifikavimo etiketės pavyzdys

1) Garantuojamas garso stiprumas pagal 2000/14/ES direktyvą
2) II klasès įrankis
3) CE atitikimo ženklas
4) Nominalus dažnis
5) Nominali galia
6) Kintamoji srové
7) Nominali jtampa
8) Tipas
9) Produkto kodas
10) Pagaminimo metai
11) Maksimalus kreipiamosios plokštės ilgis
12) Gamintojo pavadinimas ir adresas
13) Artikulo numeris (Elektriniai grandininiai pjūklai)
14) Modelis
15) Serijos numeris

B. JSPÉJIMAI

SIMBOLIŲ REIKŠMĖS

j

G

g j g

ž :

J ž

P

y

Bendri saugos įspėjimai dirbant su elektriniais įrankiais

JSPÉJIMAS Privalote perskaityti visus saugos ispėjimus ir nurodymus. Jei nevykdysite šių ispėjimų ir nurodymų, iškils elektros smūgio, gaisro ir (arba) sunkaus sužalojimo pavojus.

sau okite visus s é imus ir nurod mus kad alètumète uos bet kada véliau askait ti.

Ispėjimuose naudojamas terminas “elektrinis įrankis” taikomas įrankiams, kūrjumāinlinmas výksīa išelektros tinklo (taidimai) arba naudojant akumuliatorius (belaidžiai).

Sau a darbo vieto e

a arbo vieta turi b ti vari ir erai a viesta. Užgriozdinimas ar tamsa gali tapti nelaimingo atsitikimo priežastimi.

b enaudokite elektrini ranki a linko e kurio e k las ro imo avous v. ei netoliese ra len vai u silie sno an i med ia du ar dulki. Elektriniai jrankiai skleidžia žiežirbas, kurios gali padegti dulkes ar dūmus.

enaudokite rankio ei netoliese ra vaik ar a alini asmen. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti įrankio.

2) Elektros saugos reikalavimai

a) Elektrinių įrankių ki tukai privalo tikti li dui, į kurį bus ki ami. iekada nebandykite kokių nors b du perdaryti ki tuko. raud iama naudoti ki tukinius adapterius Į emintų elektrinių įrankių jungimui. Neperdaryti kištukai ir juos atitinkantys lizdai mažina elektros smūgio pavojų.

Pj g y q

v y j

j

N yj y g

G y

s y ...

1 j

P g y

E üg z

b) Venkite k no kontakto su j emintais avir iais v. vam diais radiatoriais vir klémis ir ald tuvais. Elektros smūgio pavojus padidėja, jei jūsų kūnas yra jžemintas.

eleiskite, kad ant elektrinių jrankių lytu arba jie b tu laikomi lapioje vietoje. I elektrinį jrankį patekęs vanduo padidins elektros smūgio pavjoaus galimybę.

d aid naudokite tik a al askirt. iekada netem kite u laido ei norite elektrin rank erkelti kit viet ji patraukti ar i jungti. aidas turi b ti kuo toliau nuo ugnies, tepalų, a trių briaunų ar judan ių dalių. Pažeisti ar susipainioję laidai didina elektros smūgio pavojų.

e) Kai dirbate elektriniu jrankiu lauke, naudokite darbui lauke tinkamą prailginimo laidą. Darbui laukettinkantis laidas sumażinaelėktros smõgijopavojų.

f) Jei elektrinį įrankį yra b tina naudoti aplinkoje, kur daug drėgmės, naudokite liekamosios srovės įrenginiu (RC ) apsaugotą elektros tiekimo altinį. RCD naudojimas sumažina elektros smūgio pavojų.

smens sau a

a irbdami su elektriniu rankiu b kite budr s mat kite k darote ir vadovaukitės sveiku rotu. enaudokite elektrinio rankio tada kai esate avar s arba varto ate narkotikus alko ol ar vaistus. Viena neatidumo akimirka dirbant elektriniu įrankiu, ir jūs galite sunkiai susižaloti.

b) Naudokite asmenines apsaugos priemones. Visada būkite užsidėję apsauginius akinius. Apsauginė jranga, pvz., tam tikromis aplinkybėmis naudojamas respiratorius, specialūs neslystantys batai, apsauginis šalmas ar ausinės mažina tikimybę susižaloti.

) augokitės kad rankio ne jungtumėte net ia. rie jungdami rank e ektros tink ir arba) prie akumu iatori b oko arba prie ke dami ar norėdami nune tij kit iet patikrinkite ar jungik is ra padėt je i jungta. Elektros įrankio nešimas laikant pirštą ant jungiklio arba įrankio judimimas, kai jungiklis yra padėtyje “jungta”, gali tapti nelaimės priežastimi.

d) rie jungdami e ektros rank nuo jo nuimkite monta imo raktus ar erž iarak ius. Jei ant besisukančios elektrinio įrankio detalės paliksite veržliaraktį ar bet kurį kitą raktą, galite susižeisti.

e) er p a iai neužsimokite. Visada turėkite t irt pagrind po kojomis ir i aik kite pusiaus r . Tik taip galėsite suvaldyti elektrinį įrankį iškilus netikėtomis aplinkybėms.

) inkamai apsirenkite. Venkite pa aid drabuži ir papuo a . iūrėkite kad jūs paukai drabužiai ar pir tinės būt kuo to iau nuo judan i da i . Judančios dalys gali jsukti palaidus drabužius, papuošalus ar ilgus plaukus.

g) Jei gaunate prietais skirt prijungti du ki pa a inimo ar surinkimo tais patikrinkite kad ie būt prijungiami ir naudojami tinkamai. Dulkių surinkimas mažina dėl dulkių kylančius pavojus.

) ektrini ranki naudojimas ir priežiūra

a) Nenaudokite jėgos. a o darbui at ikti pasirinkite tinkam e ektrin rank. Tinkamas elektrinis įrankis atliks darbą geriau bei saugiau ir tokiu tempu, koks numatytas ji projektuojant.

b) Nenaudokite e ektrinio rankio jei ne eikia jo jungik is. Bet kuris elektrinis jrankis, kurio jungiklis neveikia, yra pavojingas ir turi būti taisomas.

) rie tais dami e ektrin rank keisdami priedus ar padėdami j sandė i junkite ki tuk i maitinimo a tinio ir arba) atjunkite e ektrin rank nuo akumu iatori b oko. Šios atsargumo priemonės mažina pavojų, jog elektrinis įrankis įsijungs netyčia.

d) Nenaudojamus e ektrinius rankius aik kite aikams nepasiekiamoje ietoje ir ne eiskite su iuo rankiu ar iais nurod mais nesusipažinusiems asmenims juo dirbti. ektriniai rankiai ra pa ojingi jei patenka nei mok to naudotojo rankas.

e) ektrini ranki priežiūra. atikrinkite ietas kuriose judan ios da s turi sutapti taip pat sudūrimus ar nėra trūkim ar kit pažeidim dė kuri rankis ga i b ogai dirbti. Jei aptiksite gedim prie naudodami būtinai juos pa a inkite. Daug nelaimių atsitinka dėl netinkamos elektrinių įrankių priežiūros.

) jo imui skirti rankiai turi būti a trūs ir arūs. Tinkamai prižiūrimi pjovimo įrankiai, turintys aštrius ašmenis, ne taip greitai atšimpa ir todėl su jais yra lengviau dirbti.

g) Naudodami e ektrin rank priedus jo a menis ir t. t. ado aukitės iais nurod mais; taip pat atsiž e kite darbo s gas ir darbo kur reikia at ikti pobūd. Pavojinga naudoti šj elektrinį įrankį kitiems tikslams nel numatytiejį.

1. e hninė priežiūra

a) Jüs turim e ektrin rank eidžiama remontuoti tik k a i ikuotam spe ia istui kuris deta es keist tik tokiomis pat deta émis. Taip bus užtikrintas elektrinio prietaiso saugumas.

Grandinio pjūk o saugos perspėjimai:

• Laik kite isas kūno da is atokiau nuo grandininio pjūk o kai jis eikia. rie jungdami grandinin pjūk sitikinkite kad pjūk o grandinė nieko ne ie ia. Dirbant neatidžiai veikiantis grandininis pjūklas gali jsukti jūsų rūbus arba kūno dalis pjūklo grandine.
• Visada aik kite grandinin pjūk de ine ranka už ga inės rankenos o kaire ranka už priekinės rankenos. Laikant grandinini pjūkla atvirkščia ramkuy padėtimi padidėja sužeidimo rizika, todėl to niekada nedarykite.
• ektrin rank aik kite suèmè tik už i o iuot rankenos pa ir i kadangi pjūk o grandinè ga i kontaktuoti su pas éptais aidais arba nuosa u aidu. Pjūklo grandinémis prilietus laidą, kuriuo teka elektros srovė, per metalines elektrimio jrankio dalis bus perduota elektros srovė, todėši su tuo jranklu dirbantis asmuo patirs elektros smūgi.
• Dé ékite apsauginius akinius ir ausines. Rekomenduojamos ir kitos apsaugos ga ai rankoms kojoms ir pédoms. Tinkami apsauginiai drabužiai sumažins asmeninių traumų riziką nuo lekiančių skeveldrų arba atsitiktinio kontakto su pjūklo grandine.
• Nenaudokite grandininio pjūk o medžiuose. Dirbdami su grandininiu pjūklu medyje galite susiželstí.
• Visada turėkite tinkam pagrind ir dirbkite su grandininiu pjūk u sto ēdami ant t irto, stabilaus ir hori ontalaus pa ir iaus. Ant slidaus ir nestabilaus paviršius, pavyzdžiui ant kopėčių, galite neišlaikyti pusiausvyros arba nesuvaldyti grandininio pjūklo.
• jaudami užlinkusi ir sitempusi ak, saugokitės, kad ji neat okt atgal. Kai medžio skaidulos atsileidžia, atšokdama šaka gali sužeistii operatorių ir (arba) nekontroliuojamai mukreipti grandininį pjūkla.
• Būkite pa atsargūs pjaudami krūmus ir jaunus medelius. Plona medžiaga gali pagriebti pjūklo grandinę ir staiga palinkti link jūsuy anba jūs gadilte prarasti pusiausvyra.
• Ne iokite grandinin pjūkl už priekinės rankenos i jungt ir isada nukreipt nuo sa ęs. ai transportuojate arba saugote grandinin pjūkl, isada uždėkite kreipiamosios plok tės gaubt. Tinkamai elgdamiesi su grandininiu pjūklu sumažinsite atsitiktinio kontakto su judančia pjūklo grandine galimybę.
• Laik kitės tepimo, grandinės tempimo ir pried keitimo instruk ij. Neteisingai įtempta arba sutepta grandinė gali nutrūkti, arba padidinti atatrankos galimybe.
• Rankenos turi būti sausos, arios ir nesuteptos al a bei tepalais. Tepaluotos, alyva išteptos rankenos yra slidžios ir sunkiaii vaildkomnos.
• jaukite tik med. Nenaudokite grandininio pjūklo nenumat tiems tikslams. a džiui: nenaudokite grandininio pjūklo pjauti plastmasei, mūrui arba ne medinėms stat binėms medžiagoms. Pavojinga naudoti grandinini pjūklą kitiems tikslams mei numatyta.

tatrankos priežast s ir operatoriaus pre en iniai eiksmai:

Atatranka gali pasireikšti, kai kreipiamosios plokštės galiukas prisiliečia prie objekto (B3 pa .) arba kai mediena susispaudžia ir sugnybia pjūklo grandinę pjovimo metu.

Galiuko kontaktas kai kuriais atvejais gali sukelti staigia atbulinę reakcija bei pakelti kreipiamaja plokstę aukstyn ir atgal link operatoriaus.

Pjūklo grandinės suspaudimas ties kreipiamosios plokštės galu gali greitai pastumti kreipiamają plokštę atgal link operatoriaus.

Dél bet kurios iš šių reakcijų gali būti prarasta pjūklo kontrolė, o tai gali baigtis rimtais asmens sužeidimais. Nepasikliaukite vien tik ant pjūklo sumontuotais saugos įrenginiais. Būdamas grandininio pjūklo naudotojas, turite imtis veiksmų, kad užtikrintumėte pjovimo darbų saugą ir išvengtumėte traumų.

Atatranka yra neteisingo įrankio naudojimo ir (arba) netinkamo darbo arba sąlygų rezultatas. Jos galima išvengti imantis tinkamų saugos priemonių:

• Tvirtai laikykite grandininio pjūklo rankenas apimdami jas nykščiais ir pirštais, abiem rankomis. Išlaikykite tokią kūno ir rankų padėtį, kad galėtumėte atlaikyti atatrankos jėgą. Atatrankos jėgą operatorius gali kontroliuoti, jeigu bus tam tinkamai pasiruošęs. Nepraraskite grandininio pjūklo kontrolės.
• esiekite er toli ir ne aukite aukščiau eči aukščio. Taip išvengsite atsitiktinio galiuko kontakto ir galėsite geriau valdyti grandininį pjūklaą netikėtose situacijose.
• audokite tik gamintojo nurodytus plokščių ir grandinių pakaitalus. Naudojant netinkamas plokštes ir grandines, grandinė gali nutrükti ir (arba) gali būti sukelta atatranka.
• aik kitės aminto o instruk i al sdami arba ri iūrėdami ūklo randin. Sumažinus gylio matuoklio aukšti gali padidėti atatrankos galimybė.

Papildomos saugos rekomenda ijos

1. audotojo vadovo naudojimas. Visi asmenys naudojantys ši jrenginj turi itin atidžiai perskaityti visą naudotojo vadovą. Naudotojo vadovas turi būti pridedamas prie jrenginio, jei jis parduodamas arba lšnuomojamas kitiems asmenims.
2. tsar umo riemonės nieš naudo ant ren in. Niekada neleiskite naudoti šio jrenginio asmenims, kurle néra tinkamal susipažinę su šio vadovo instrukeljomis. Nepatyrę asmenys turi baigti mokymus naudojant tik pjovimo ožj.
3. ontroliniai tikrinimai. Atidžiai patikrinkite jrenginj kiekvieną kartą prieš naudodami, ypač jei jis buvo stipriai sutrenktas arba pasireiškia kokie nors gedimo požymiai. Atlikite visas operacijas nurodytas skyriuje „Priežiūra ir saugojimas – prieš kiekvieną naudojima“.
4. emontas ir rie lūra. Visos jrenginio dalys, kurias gali keisti naudotojas, yra išsamiai aprašytos skyriuje „Surinkimas ir išrinkimas“. Visos kitos jrenginio dalys prireikus turi būti keičiamos tik igaliotame aptarnavimo centre.
5. rabu iai. av. Naudodamas ši jrenginj naudotojas turi dévěti šiuos aprobuotus asmeninės apsaugos drabužius: gerai priglundančius apsauginius drabužius, saugius batus su neslystančiais padais, nuo suspaudimo ir pjovimo apsaugotais galais, nuo pjovimo ir vibracijos apsaugančias pirštines, apsauginius akinius arba apsauginius skydelius, ausines ir šalmą (jeigu galimas krintančių objektų pavojus). [sigyjama iš darbo drabužių tiekėjo.
6. veikatos atsar umo riemonės vibra i os ir triukšmo l is. Laikykitės triukšmo ribojimų aplinkinėje zonoje. Ilgalaikis įrenginio naudojimas pasireiškia vibracijos poveikiu naudotojui ir gali sukelti „baltų pirštų efektą“ (Raynaudo sindromą), riešo tunelio sindromą ir panašius negalavimus.

7. veikatos atsar umo riemonės eminės med ia os. Naudokite alyvas, kurias rekomenduoja gamintojas.

8. veikatos atsar umo riemonės karštis.

Naudojant grandininis ratas ir grandinė stipriai įkaista, būkite atsargūs ir nelieskite šių daliųkkoļjosneatvės.

1. PE PÉJIMASI Šis jrenginys savo veikimo metu skleidžia elektromagnetinj lauką. Kai kuriomis aplinkybémis šis laukas gali trikdyti aktyvius arba pasyvius medicininius implantus. Kad sumažintumėte rimtų sužeidimų arba mirties atvejų riziką, rekomenduojame prieš naudojantis šiuo jrenginiu asmenims su mediciniriais implanteis pasikonsultuoti su gydytoju ir medicinos jrenginio gamintoju.

Transportavimo ir saugojimo atsargumo priemonès.

( 2 pav.) Kaskart, kai keičiama darbo vieta, atjunkite jrenginį nuo maitinimo tinklo ir jjunkite grandinės stabdžio svirtį. Prieš kiekvieną transportavimą ar saugojimą uždėkite kreipiamosios plokštės apsaugos gaubtą. Visada neškite jrenginį ranka nukreipę plokštę atgal arba, kai transportuojate jrenginį automobilyje, visada jį gerai pritvirtinkite, kad išvengtumėte pažeidimų.

tatranka. av. Atatürkos jęgą sudaro stiprus plokštės atoveiksmis aukštyn-atgal, nukreiptas į naudotoją. Taip paprastai įvyksta, kai plokštės priekio viršutinė dalls (vadinama "atatrankos pavojaus zona") (raudonai pažymėta ant kreipiamosios plokštės) prisiliečia prie kokio nors objekto arba jeigu grandinė užstringa medyje. Dėl atatrankos naudotojas gali prarasti įrenginio kontrolę, sukeldamas pavojingus nelaimingus įvykius ir net mirtį. Grandinės stabdžio svirties ir kitos saugos įrangos nepakanka apsaugoti naudotoją nuo traumų: naudotojas turi saugotis aplinkybių galinčių sukelti tokią reakciją ir jų išvengti atsižvelgdamas į patirtį ir skirdamas ypatingą dėmesį tinkamam ir teisingam įrenginio naudojimui (pavyzdžiui: niekada nepjaukite keleto šakų vienu metu, nes taip galima atsitiktinai prisiliesti prie "atatrankos pavojaus zonos").

arbo a linkos sau a

1. Niekada neleiskite vaikams arba žmonėms, nesusipažinusiemis su šiomis instrukcijomis, naudotis įrenginiu. Vietinės taisyklės gali riboti operatoriaus amžių.
2. Gaminj naudokite tik taip ir tokiems tikslams, kaip nurodyta šiose instrukcijose.
3. Atidžiai patikrinkite darbo aplinką, ar nėra kokių nors pavjoaus šaltinių (pvz.: kelių, takų, elektros kabelių, pavojingu medžių ir t.t.)
4. Visi pašaliniai asmenys ir gyvūnai turi būti atokiau nuo darbo zonos (kur reikia, aptverkite zoną ir naudokite perspéjančius ženklus) mažiausiai 2,5 karto didesniu atstumu, nei kamieno aukštis; bet kuriuo atveju ne mažiau nei dešimt metru.
5. Operatorius arba naudotojas yra atsakingas už nelaimingus įvykius ir traumas, sukeltas kitiems žmonėms, arba už jų nuosavybės sugadinimą.

Elektros sau a

1. Rekomenduojama naudoti liekamosios srovės jrenginį (R.C.D.) su išjungimo srove ne didesne nei 30 mA. Net jei yra sumontuotas R.C.D., jis neužtikrina 100% saugumo, todėl būtina visą laiką laikytis saugaus darbo taisyklių. Kaskart naudodami patikrinkite R.C.D.
2. Prieš naudodami patikrinkite, ar nepažeisti laidai ir, jei yra gedimo arba susidėvėjimo požymių, pakeiskite juos.
3. Nenaudokite gaminio, jeigu elektros laidai pažeisti arba susidėvėję.

4. Nedelsdami atjunkite elektros maitinimą, jei laidas buvo nupjautas arba pažeista izoliacija. Nelieskite elektros laidų, kol elektros įtampa nebus atjungta. Netaisykite nupjauto arba pažeisto laido. Pristatykite gamini į įgaliotą aptarnavimo centrą, kuriame jums pakeis laidą.

5. Praitginimo laidas turi būti išvyniotas. Suvynioti laida gali perkaisti ir sumažinti gaminio našumą.

6. Laidas arba ilgintuvas visada turi būti už naudotojo, kad nekeltų pavojaus naudotojui arba kitiems asmenims, ir saugokite, kad jis nebūtų pažeistas (karščio, aštrių objektų, aštrių briaunų, alyvos ir t.t.);
7. Laikykite laidą taip, kad pjaunant jo neužkabintų šakos ir kiti objektai.
8. Visada išjunkite maitinimą prieš atjungdami kištuką, laido jungiklj arba ilgintuvą.
9. Išjunkite, ištraukite kištuką iš maitinimo tinklo ir patikrinkite elektros tiekimo laidą, ar jis nėra pažeistas arba susidėvėjęs, prieš suvyniodami laidą saugojimui. Netaisykite pažeisto laido. Pristatykite gaminį į įgaliotą aptarnavimo centra, kuriame jums pakeis laidą.
10. Ištraukite laidą iš maitinimo tinklo, jei nors trumpam ruošiatės palikti gaminį be priežiūros.
11. Visada rūpeestingai suvyniokite laidą, vengdami mazgu.
12. Naudokite tik kintamosios srovės įtampa, nurodyta gaminio techninių duomenų etiketėje.

13. Grandininis pjūklas turi dvigubą izoliaciją pagal EN60745-1 ir EN60745-2-13. Jokiu būdu negalima jžeminti né vienos šio produkto dalies.

14. Maitinimo laidus ir ilgintuvus galima jsigyti jūsu vietiniame įgaliotame aptarnavimo centre

15. Naudokite tik patvirtintus ilginimo laidus
16. Ilginimo kabeliai ir laidai gali būti naudojami tik, jei jie yra skirti naudoti lauke.
17. Jei naudodami savo gaminj norite naudoti pailginimo kabelj, naudokite tik toliau pateiktų matmenų kabelj.

9 mo el :

• 5,0 mm²: maks. illgis 40 m
• 5,0 mm²: maks. ilgis 60 m
• 8,0 mm ² : maks. ilgis 100 m

mo el :

• 5,0 mm ² : maks. ilgis 50 m
• 8,0 mm ² : maks. ilgis 90 m

C. APSAUGINÉS IRANGOS APRAŠYMAS

Jūsų prietaise yra įrenginys (1 pav.), kurį išjungus, jungiklio nebegalėsite paspausti ir taip bus užkirstas kelias netyčiniam jungimui.

Jūsų prietaise yra įrenginys, kuris tuoj pat blokuoja grandinę, kai tik išjungiamas jungiklis; jei šis įrenginys kuriuo nors metu nesuveiks, prietaisu NEBEBUS galima naudotis, jį reikės kuo skubiau nuvežti į įgaliotą aptarnavimo centra.

Priekinė rankų apsauga ( pav.) yra sukurta tam, kad jūsų kairė ranka nekontaktuotų su grandine (jei prietaisą laikote teisingai ir pagal instrukcijas). Priekinė rankų apsauga taip pat veikia kaip grandinės stabdis, jskaitant įrenginį, kuris blokuoja grandinę mažiau nei per 0,15 sekundės atatrankos atveju. Grandinės stabdis išjungiamas, kai priekinė rankų apsauga pastumiama atgal ir pastatoma į vietą (grandinė gali judėti). Grandinės stabdis įjungiamas, kai priekinė rankų apsauga pastumiama į priekį (grandinė užblokuota). Grandinės stabdis gali būti įjungiamas naudojantis, kairiu riešu pastumiant apsaugą pirmyn arba kai riešas kontaktuoja su priekine rankų apsauga atatrankos metu.

Kai prietaisas naudojamas atraminei plokštei esant horizontalioje padėtyje, pavyzdžiui per medžių nuleidimą, grandinės stabdis teikia mažesnę apsaugą ( pav.).

Pastaba: Kai jjungiamas grandinės stabdis, saugiklis nutraukia srove varikliui.

Šiame prietaise yra grandinės sugriebimo įtaisas (pav.), kuris yra po krumpliarąčiu. Mechanizmas yra sukurtas tam, kad sustabdytų atbulinį grandinės judėjimą grandinės nutrūkimo ar atsilaisvinimo atvejais. šių situacijų galima išvengti užtikrinant teisingą grandinės įtempimą (žr. skyrių D “Surinkimas/Išrinkimas”).

Jos paskirtis yra apsaugoti ( pav.) ranką grandinės nutrūkimo arba atsilaisvinimo atvejais.

D. SURINKIMAS/IŠRINKIMAS

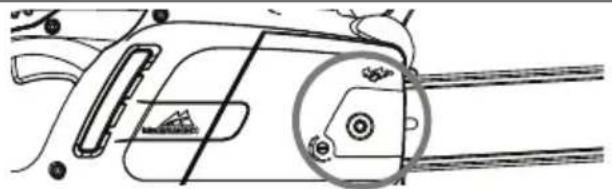

Atraminės plokštės ir grandinės surinkimas

Surinkimo metodai priklauso nuo jūsų prietaiso tipo, todėl atkreipkite dėmesį i ilustracijas ir prietaiso tipą, nurodytą etiketėje. Būkite labai atidūs surinkdami ir užtikrinkite, kad viskas būtų atlikta teisingai.

1. Patikrinkite, ar grandinių stabdis nėra jungtas. Jei taip, išjunkite.
2a. Atsukite plokštės tvirtinimo veržlę ir nuimkite varančio grandininio rato gaubtą.	2b. Atsukite plokštės tvirtinimo rankenėlę ir nuimkite varančio grandininio rato gaubtą.
3. Uždėkite grandinę ant plokštės pradėdami nuo priekinio grandininio rato, taikydami ant kreipiamosios plokštės griovelio. sio Įsitikinkite, kad pjaunančio dantuko aštrioji pusė viršutinėje plokštės pusėje būtų nukreipta pirmyn. Dévėkite pirštines.4a. Pasirūpinkite, kad grandinės įtempimo kaištis būtų kaip galima toliau nuo varančio grandininio rato.Uždėkite plokštę ant plokštės tvirtinimo varžto, įstatykite grandinės įtempimo kaištį ir uždėkite grandinę ant varančio grandininio rato.Uždėkite varančio grandininio rato gaubtą, užtikrindami, kad grandinės varomieji dantukai užsikabintų už varančio grandininio rato ir įljstų į kreipiamosios griovelį.5a. Prisukite plokštės veržlę ranka, kol bus laisvai pritvirtinta.6a. Norint įtempti grandinę, sukite grandinės įtempimo varžtą pagal laikrodžio rodyklę, naudojantis pridėtu veržliarakčiu/atsuktuvu.Norint sumažinti tempimą, sukite priešaikrodžio rodyklę (atliekant šią operaciją,plokštės viršutinę dalį laikykite viršuje).7. įtempkite grandinę, kol bus pasiektas teisingas įtempimas. Patraukite grandinę nuo plokštės ir užtikrinkite, kad atsiradęs tarpas butų maždaug 2-3mm.8a. Užveržkite plokštės veržlę, naudojantis pridėtu veržliarakčiu/atsuktuvu.	4b. Sukite kiek galima metalinį srieginį krumpliaratį prieš laikrodžio rodyklę. Uždėkite plokštę ant plokštės tvirtinimo varžto ir grandinę ant varančio grandininio rato.5b. Prisukite plokštės ratuką, kol bus laisvai pritvirtinta.6b. Norint įtempti grandinę, sukite grandinės įtempimo išorinį ratuką pagal laikrodžio rodyklę. Norint sumažinti įtempimą, sukite prieš laikrodžio rodyklę (atliekant šią operaciją, plokštės viršutinę dalį laikykite viršuje).8b. Veržkite plokštę, kol tvirtai prisiverš

Per smarkiai įtempus grandinę, bus perkrautas variklis ir gali atsirasti gedimų, dėl nepakankamoįtempimo grandinė gali nuslysti nuo bėgių, o kai grandinė yrajtempta teisingai, pjaunant bus pasiektas geriausias rezultatas ir pjužklas tarnaus ilgiau. įtempimą reikia nuolatos tikrinti, nes nuo naudojimo grandinė ilgėja (ypatingai jei jī yra nauja; po pirmojo surinkimo; grandinėsjtempimą reikėtų tikrinti po 5 minučtių pjovimo). Negalima grandinės tempti vos tik išjungus pjužkla, reikia palaukti, kol ji atvės. Tai atvejais, kai atsipalaidavusią grandinę reikia labiaųjtempti, visada pirmiausiai atsukite atraminės plokštės veržlę / rankenėle ir tik po to sureguliuokite grandinėsjtempimo varžtą / rankenėlę, sureguliuokiteįtempimą ir priveržkite atraminę plokštę su veržlę / rankenėle.

A I IMAS IR SUS A

al idimas tvirtai suimkite abi rankenas, atleiskite grandinės stabdžių rankeną, užtikrinant, kad ranka vis dar yra ant priekinės rankenos, paspauskite ir laikykite jungiklio bloką nuspaustą, o tada paspauskite jungiklį (dabar jau galima atleisti jungiklio blokavimo mygtuką).

usta d mas prietaisas sustos, kai tik bus išjungtas mygtukas. Prietaiso meišsijungimo atveju, jjunkite grandinės stabdį, išjunkite kabelį iš lizdo ir nuvežkite prietaisą į įgaliotą aptarnavimo centra.

.A RAMIN

Dėl nepakankamo sutepimo gali nutrūkti grandinė ir sukelti rimtus arba net mirtinus sužeidimus.

Plokštės ir grandinės sutepimas atliekamas su automatine pompa.

žr. "Priežiūra" dėl nurodymų apie tai, kaip užtikrinti pakankamą grandinės alyvos paskirstymą.

randinés al os parinkimas

Visada naudokite tik naują alyvą (specialaus tipo grandinėms) su pakankamu klampumu: alyva turi gerai prikibti ir garantuoti geras takumo savybes ir vasarą, ir žiemą. Jei nėra grandinės alyvos, galima naudoti EP 90 transmisijos alyvą. Niekada nenaudokite alyvos likučių, nes tai žalinga sveikatai, prietaisui ir aplinkai. Užtikrinkite,

kad alyva yra tinkama tai temperatūrai, kokioje bus naudojamas įrankis: esant žemesnei negu 0°C temperatūrai, tam tikros alyvos sutirštėja, perkaitindamos pompą ir sukeldamos žalą. Susisiekite su įgaliotu aptarnavimo centru, jei norite pasikonsultuoti dėl alyvos parinkimo.

Al os ako pild mas

Atsukite alyvos bako dangtelj ir užpildykite baką, stengiantis neprapilti alyvos (jei taip atsitiks, atsargiai nuvalykite prietaisa), ir tada vél tvirtai užsukite dangtelj.

G. PRIEŽIŪRA IR SAUGOJIMAS

Prieš atlikdami bet kokius priežiūros darbus arba valymą, ištraukite kištuką iš maitinimo tinklo.

DÉMESIO! Kai darbo vieta yra ypatingai nešvari ar dulkéta, aprašytos operacijos turi būti atliekamos dažniau nei parašyta instrukcijoje.

Prieš kiekvieną naudo imą

Patikrinkite, ar grandinės alyvos pompa veikia teisingai: nukreipkite atraminę plokšte ties švariu paviršiumi, maždaug 20cm atstumu; praėjus minutei po prietaiso ijungimo, paviršiuje turėtų būti aiškių alyvos žymių pav.

Patikrinkite, ar nereikia panaudoti per didelės jėgos jjungiant ir išjungiant grandinės stabdį. Taip pat patikrinkite, kad jis nebūtų jjungiamas per daug lengvai, ir kad stabdis nebūtų blokuojamas. Tada patikrinkite grandinės stabdžio funkciją šitokiu būdu: atleiskite grandinės stabdį, teisingai palmkite prietaisą ir jį jjunkite, jjunkite grandinės stabdį, kairiu riešu arba ranka pastumdami pirmyn priekinę rankų apsaugą, bet nenuimdami rankos nuo rankenos pav. . Jei grandinės stabdis veikia teisingai, grandinė turi būti tuoj pat sustabdyta.

Patikrinkite, ar grandinė tinkamai pagaląsta, ar yra geros būklės ir ar tinkamai įtempta. Jei grandinė yra susidėvėjusi arba jei pjovimo danteliai yra tik 3mm ilgio, grandinę reikia pakeisti pav. .

Reguliariai valykite oro angas, kad neperkaistų variklis pav. .

Patikrinkite, ar jungiklis ir jungiklio blokas veikia teisingai (tai turi būti atliekama, kai atleistas grandines stabdis): paspauskite jungikli bei jungiklio bloka ir pažiūrėkite, ar juos atleidus, jie grjžta i savo padėtį; patikrinkite, ar yra nejmanoma nuspausti jungiklio, nepradėjus veikti jungiklio blokui.

Patikrinkite, ar grandinės sugriebimo įtaisas ir dešinės rankos apsauga yra normalios būklės, be jokių matomų pakenkimų, ar nepažeista jo medžiaga.

Panaudo us valandas

Patikrinkite atraminės plokštės būklę, jei reikia, atsargiai išvalykite tepimo angas pav. ir griovelius pav.; jei griovelis susidėvėjo arba rodo giluminio įpjovimo ženklus, jį reikia pakeisti. Reguliariai valykite varantį grandininį ratą ir tikrinkite, ar jis nesusidėvėjęs. pav.. Patepkite plokštės galiuko krumpliaratį tepalu nuo susidėvėjimo per skylę, parodytą iliustracijoje pav..

randin s alandimas kai reikia

Jei grandinė nepjauna teisingai arba jei atraminę plokštę reikia stipriai spausti prie medžio, ir jei pjuvenos yra labai smulkios - tai rodo, kad grandinė nėra teisingai pagaląsta. Jei pjovimo veiksmo metu pjuvenų nėra, tai reiškia, kad pjovimo kraštas visiškai susidėvėjo ir grandinė pjovimo metu trina medieną į dulkes. Gerai pagaląsta grandinė be lengvai ir be didelių pastangu eina per medį ir susidaro didelės, ilgos medžio drožlės.

Grandinės pjovimo pusė susideda iš pjovimo grandies pav. su pjovimo danteliu pav. ir pjovimo ribos indikatoriumi pav. . Skirtumas tarp šių dviejų dalių nustato pjovimo gylį; reikalingas dildės kreiptuvas ir 4mm skersmens apvali dildė, norint gauti gerus galandimo rezultatus. Sekite žemiau nurodytomis instrukcijomis: kai grandinė yra įtaisyta, įtempimas tinkamai sureguliuotas ir įjungtas grandinės stabdis, įtaisykite dildės kreiptuvą statmenai plokštei, kaip parodyta ilustracijoje pav. , užpildant pjovimo dantelius nurodytu kampu pav. , visada dirbant iš vidaus į išorę, sumažinant spaudimą grįžimo stadijoje (labai svarbu tiksliai laikytis instrukcijų: per dideli arba nepakankami galandimo kampai ār neteisingas dildės skersmuo padidins atatrankos rizika).

Norint gauti didesnj tikslumą šoniniuose kampuose, patartina nukreipti dildę taip, kad ji viršytų viršutinį pjautuvą maždaug 0,5mm. Pirmiausiai pagaląskite vienos pusės dantelius, tada apverskite prietaisą ir pakartokite operaciją. Užtikrinkite, kad po galandimo operacijų visi danteliai būtų to paties ilgio ir kad gylio indikatoriaus aukštis būtų 0,6 mm žemiau nei viršutinis pjautuvas: aukštį tikrinkite tinkamu šablonu ir nušlifuokite (plokščia dilde) visas išsikišusias dalis, užapvalinant priekinę gylio indikatoriaus dalį pav. . Pasirūpinkite, kad nebūtų nušlifuotas apsaugantis nuo atatrankos dantelis pav. .

as naudo imo valand

Pristatykite prietaisą i igaliotą aptarnavimo centra bendrai apžiūrai ir stabdžių komponentų kontroliniam patikrinimui.

au o imas

Saugokite gaminj vėsioje, sausoje, vaikams neprieinamoje vietoje. Nelaikykite lauke.

. PJOVIMO B DAI

pav. Naudo antis prietaisu, venkite:

- Pjauti tokiomis sąlygomis, kai kamienas gali perskilti pjovimo metu (jėgos veikiama mediena, sausi negyvi medžiai ir pan.): staigus skilimas gali būti labai pavojingas.

- Atraminės plokštės arba grandinės užblokavimo pjovimo įrantoj: jei taip atsitiktų, išjunkite prietaisą iš elektros šaltinio ir pabandykite pakelti kamieną, naudodami tinkamą įrankį, pvz.: svertą. Nebandykite ištraukti prietaiso kratant arba traukiant, nes tai gali sukelti gedimus ar sužeidimus. Situacijų, kurios gali baigtis atatrankos reakcija.

- Prietaisą naudoti aukščiau pečių lygio.

- Medienos pjovimo, naudojant pašalinius objektus, pvz.: vinis.

pav. Naudo antis prietaisu:

- Pjaunant ant nuožulnaus paviršiaus, visada dirbkite aukštesnėje nuožulnumos dalyje, kad išvengtumėte partrenkimo, jei kamienas pradėtu ridentis i pakalnę.

- Kertant medžius, visada užbaikite darbą: nepilnai nupjautas medis gali lūžti ir nukristi.

- Kiekvienos pjovimo operacijos pabaigoje naudotojas

pastebės, kaip pasikeitė jėga, kurios reikia prietaiso kontroliavimui. Reikia būti labai atidžiam, kad neatsitiktų taip, kad nebegalėsite suvaldyti prietaiso.

žemiau yra aprašyti du skirtingi pjovimo operacijos tipai: Pjovimo veiksmas traukiant grandinę (iš viršaus i apačią) pav. gali baigtis pavojingu ir staigiu prietaiso judėjimu link kamieno ir kontrolės praradimu. Jei tik įmanoma, naudokite spygliuotą buferį pjovimo operacijų metu.

Pjovimo veiksmas stumiant grandinę (iš apačios j viršų) pav. gali baigtis pavojingu ir staigiu prietaiso pajudėjimu naudotojo kryptimi, taip gali atsirasti pataikymo j naudotoją rizika arba „atatrankos pavojaus zona“ gali susidurti su kamienu, dėl ko gali įvykti stipri atatranka. šiuo būdu reikia pjauti labai atsargiai.

Saugiausias prietaiso naudojimo metodas yra uždėti rąstą ant pjovimo ožio ir pjauti iš viršaus i apačią tą rąsto dalį, kuri yra už pjovimo ožio.

py liuoto bu erio naudo imas

Kai jmanoma, naudokite spygliuotą buferj, norint užtikrinti saugų pjovimo veiksmą: įtaisykite jį medžio žievėje ar kamieno paviršiuje, norėdami išlaikyti didesnę prietaiso kontrolę

Žemiau pateikti tipinių pjovimo procedūrų, kurias reikia taikyti konkrečioms situacijoms, aprašymai. Jos turi būti kaskart įvertinamos, apskaičiuojant, kuris metodas yra pats tinkamiausias ir galėtų sukelti mažiausią jmanomą riziką.

Kamienas ant žemės. (žemės lietimosi su grandine rizika, kai plokštė pereis per kamieną). a.

Pjaukite iš viršaus į apačią per visą kamieną. Pjovimo pabaigoje tęskite labai atsargiai, kad grandinė neatsitrenktų į žemę. Jei įmanoma, perpjaukite 2/3 kamieno, apverskite jį ir pjaukite likusį trečdalį iš viršaus į apačią, kad būtų apribota grandinės lietimosi su žeme rizika.

Kamienas a emtas ti i ion s usès. (Kamieno lūžimo rizika pjovimo metu). a.

Pradėkite pjauti iš apačios, maždaug 1/3 skersmens, ir tada toje pačioje vietoje užbaikite pjovimo veiksmą iš viršaus.

Kamienas a emtas i a io usi. (Grandinês suspaudimo rizika). a.

Pradėkite pjauti iš viršaus, maždaug 1/3 skersmens, ir tada toje pačioje vietoje tęskite iš apačios.

Kamienas u intis ant ait . Visada stovėkite viršutinėje pusėje nuo pjaunamo rąsto. Kai pjaunate per visą kamieną, geriau išlaikysite kontrolę, jeigu prieš galą pjaudami spausite mažiau, tačiau neatpalaiduosite grandininio pjūklo rankenu. Neleiskite grandinei paliesti žemės.

e ži imas.

Niekada nebandykite pjauti medžio, jei neturite reikalingos patirties, ir bet kuriuo atveju niekada nepjaukite medžiu, kurių kamienų skersmenys yra didesni nei atraminės plokštės ilgis! šią operaciją turi atlikti profesionalūs prietaiso naudotojai su tinkama įranga.

Kertant medžius turi būti siekiama, kad medis nuvirstų pačia patogiausia padėtimi, nes taip bus palengvintos šaknu kapojimo ir rąstų pjovimo operacijos. (Venkite medžių užvirtimo ant kitų medžių: tarp kitų medžių įstrigusių medžių nuleidimas yra labai pavojinga operacija).

Pirmiausia nuspręskite, kuria kryptimi medžiui geriausia kristi, įvertinkite: objektus ir kitus augalus aplink medį, nuolydį, kreivę, vėjo kryptį ir didžiausią šakų koncentraciją. Atkreipkite dėmesį į negyvas ar sulūžusias šakas, kurios gali nulūžti nuleidimo metu ir taip sudaryti sąlygas nelaimei.

Medžio kirtimo operacijų metu, esant kritinėms sąlygoms, visada tuoj pat nusiimkite ausų apsaugą po pjovimo operacijų, kad galėtumėte išgirsti nejprastus garsus ir bet kokius įspėjamuosius signalus.

Paruošiamosios pjovimo operacijos ir atsitraukimo kelio nustatymas.

Pašalinkite bet kokias šakas, kurios trukdo darbui a . , pradedant iš viršaus į apačią, ir tada, kamienui visada esant tarp naudotojo ir prietaiso, vieną po kitos pašalinkite sunkesnes šakas. Pašalinkite visus augalus, kurie trukdo darbo operacijoms, ir patikrinkite, ar darbo vietoje nėra galimų kliūčių (akmenų, šaknų, griovių ir pan.), planuojant atsitraukimo kelią (kuriuo reikės eiti kritimo metu). Žiūrėkite iliustraciją a . dėl reikalingų krypčių išlaikymo (A. Numatyta medžio kritimo kryptis, B. Atsitraukimo kelias, C. Pavojaus zona).

K 0 a.

Norint užtikrinti, kad naudotojas galėtu pilnai kontroliuoti krintantį medį, reikia vadovautis šiomis pjovimo instrukcijomis:

ipjovimą, kuris kontroliujoja medžio kritimo kryptį, reikia įpjauti ankščiausiai: pirmiausiai, pjaukite VIRŠUTINĖ kryptinės prapjovos dalį toje pusėje, kurioje medis turi

kristi. Būkite dešinėje medžio pusėje ir pjaukite, naudodamiesi grandinės traukimo metodu; tada pjaukite APATINĖ dalį, kuri turi sutapti su viršutinės dalies pabaiga. Kryptinės prapjovos gylis turi būti 1/4 kamieno skersmens, o kampas tarp viršutinio ir apatinio įpjovimo turi būti mažiausiai 45°. Susikertantis taškas tarp dviejų prapjovos pusių vadinamas “kryptine pjovimo linija”. ši linija turi būti idealiai horizontali, tinkamo kampo (90°) su kritimo kryptimi. Nuleidimo įpjovimas, dėl kurio medis krenta, yra pradedamas nuo 3cm iki 5cm virš kryptinės nuleidimo prapjovos linijos apatinės dalies, o baigiamas, esant 1/10 skersmens atstumui nuo prapjovos. Būkite kairėjo medžio pusėje ir pjaukite, naudodamiesi grandinės traukimo metodu ir spygliuotu buferiu.

Patikrinkite, kad medis nejudėtų nenumatyta kryptimi. Kaip galima greičiau jdėkite nuleidimo svertą ar pleištą į jpjovą. Nenupjauta medžio dalis vadinama vyriu, nes ji skirta nukreipti medį jo kritimo metu; esant atvejams, kai jpjovimas yra nepakankamas, nelygus arba kai buvo visai perpjautas kamienas, medžio kritimas negali būti kontroliuojamas (labai pavojinga!). Dėl šios priežasties įvairūs jpjovimai turi būti atliekami labai tiksliai. Užbaigus pjovimo operacijas, medis pradės kristi. Kai reikia, padėkite medžiui kristi, naudodamiesi nuleidimo svertais ar pleištais.

a a imas

Kai tik medis nuleidžiamas, kamieną reikia nugenėti - kitaip tariant - nuo kamieno yra pašalinamos šakos. Nenuvertinkite šios operacijos, nes dauguma atatrankos nelaimių įvyksta šioje stadijoje. Dėl šios priežasties stebėkite atraminės plokštės galiuko poziciją per pjovimo operacijas ir visada dirbkite kairėje kamieno pusėje.

I. APLINKOSAUGOS INFORMACIJA

Šiame skyriuje pateikiama naudinga informacija apie ekologinio suderinamumo charakteristikos, jtrauktos į prietaiso konstrukciją, išlaikymą, tinkamą grandinės alyvos naudojimą ir išmetimą.

PRI AISO NAU OJIMAS

Alyvos bako pildymo operacijos turi būti vykdomos tokiu būdu, kad alyva neišsilietų ir neužterštų dirvožemio ir aplinkos.

I M IMAS

Neišmeskite prietaiso netinkamai, kai jis nebetinka naudojimui. Pristatykite ji i įgaliotą organizaciją tinkamam išmetimui, griežtai vadovaujantis nuostatomis.

Ant produkto ar ant jo pakuotės esantis simbolis nurodo, kad šio produkto negalima laikyti namų apyvokos atlieka. Vietoj to, jį reikia perduoti į reikiamą surinkimo tašką elektros ir elektronikos įrangos perdirbimui. Užtikrindami, kad produktas būtų išmestas teisingai, jūs padėsite užkirsti kelią potencialiems neigiamiems padariniams aplinkai ir žmogaus sveikatai, kurie gali būti sukelti netinkamai elgiantis su prietaisu išmetimo metu. Dėl išsamesnės informacijos apie šio produkto išmetimą prašome susisiekti su savo vietiniu informacijos centru, namų atliekų išmetimo tarnyba arba parduotuve, kurioje įsigijote produktą.

.G IM

	Neužsiveda variklis letai variklis sukasi arba įsijungia užgęsta tačiau	Prietaisas variklis sukasi arba mažu nepjauna greičiu tinkamai tinkamai	Stabdymo i rengimai nesustabdo
Isitikinkite, ar jjungtas elektros šaltinis	[07AX]
Isitikinkite, ar prietaisas tinkamai prijungtas	[W63C]
Isitikinkite, ar Jūsų aidas/prailginimo laidas nėra pažeistas
Isitikinkite, ar nejjungtas grandinės stabdis
Patikrinkite, ar grandinė tinkamai surinkta ir įtempta		[W048]
Patikrinkite grandinės sutepimą, kaip nurodyta F ir G skyriuose			[608W]
Isitikinkite, ar grandinė aštri
Patikrinkite, ar jjungtas automatinio išjungimo jungiklis
Susisiekite su savo igaliotu centru				[02A3]

PJ

35cm Grandinė Kreipiamoji plokštė

40cm Grandinė Kreipiamoji plokštė

Dalies numeris:

Dalies numeris:

PJ

Dalies numeris:

Dalies numeris:

L. ET ATITIKIMO DEKLARACIJA

Husqvarna AB, S-561 82, Huskvarna, Sweden

Atsakingai pareiškiame, kad produktas(-ai);

Paskirtis.... r d pjūkl

Tipo (-u) aprašymas....
Serijos identifikacija....	ūr	kl	k
Pagaminimo metai....	ūr	kl	k

Aitinka pagrindinius sekančių ET direktyvų reikalavimus ir nuostatus:

6/ / / / / / 6 / U

remiantis šiais taikomais harmonizuotais ES standartais:

6 6 6 6

Paskelbtoji įstaiga, kuri vykdė ET tipo tyrimą.

remiantis 8 straipsnio 2c pastraipa.... TÜV Rheinland LGA Products GmbH

Didžiausias jrenginio A svertinio garso slėgio lygis L _pA , išmatuotas pagal EN60745-2-13, yra nurodytas lentelėje.

Didžiausia plaštakos / rankos vibracijos svertinė reikšmė a _h , išmatuota remiantis EN60745-2-13 naudojant minėto produkto (-ų) bandinį, yra nurodyta lentelėje.

Nurodyta vibracijos bendroji reikšmė išmatuota pagal standartinį testavimo metodą ir gali būti naudojama lyginant vieną įrankį su kitu.

Nurodyta vibracijos bendroji reikšmė taip pat gali būti naudojama preliminariai matuoti eksploatacija.

r p j

Vibracijos emisija naudojant įrankį gali skirtis nuo nurodytos bendrosios reikšmės priklausomai nuo įrankio naudojimo būdo.

Operatoriai pagal įrankio naudojimo aplinką ir sąlygas (atsižvelgdami į visas operacijos ciklų dalis, įskaitant papildoma laika be įrankio naudojimo, kai įrankis išjungiamas ir veikia laisvaja eiga) turi identifikuoti reikiamas asmenines apsaugos priemones.

2000/14/EC: Išmatuotos garso galios L WA ir garantuojamos garso galios L WA reikšmės yra pateiktos pagal lentelių skaičius.

Atitikimo jvertinimo procedūra.... Annex V

Ulm 12/02/2013

P. Lamelli

Pasaulinių tyrimų ir vystymo skyriaus direktorius – rankinis

Techninės dokumentacijos savininkas

Sausas svoris(Kg) 4.3 4.5 4.4 4.6

Galingumas(kW) 1.8 1.9 2.0 2.0 1.8 1.9 2.0 2.0

Alyvos bako türis (cm³) 240 240 240 240

Maksimalus kreipiamosios plokštės ilgis 35 35 40 40

Grandinės žingsnis (mm) 9.52 9.52 9.52 9.52

Priklausomai nuo vietos elektros tinklo parametrų, naudojant šį gaminį galimi trumpi įtampos kritimai įjungimo momentu. Tai gali turėti įtakos kitai elektrinei įrangai, pvz., tuo metu gali prigesti lempa. Jei elektros tinklo p l u rž (Z x) yra mažesnė už lentelėje nurodytą reikšmę (skirtą jūsų modeliui), šio poveikio nepajusite. Elektros tinklo pilnutinę varzą galite sužinoti elektros energiją tiekiančioje įmonėje.
