Typ produktu	Motorová píla
Značka	McCulloch
Model	CSE1935S
Zdvihový objem	35 cm³
Výkon	1,5 kW
Dĺžka vodiacej lišty	40 cm (16 palcov)
Rozstup reťaze	3/8 palca
Hrúbka reťaze	0,050 palca
Objem palivovej nádrže	0,25 L
Objem nádrže na olej reťaze	0,15 L
Hmotnosť (bez lišty a reťaze)	4,2 kg
Hladina hluku (LwA)	108 dB(A)
Úroveň vibrácií (predná/zadná)	3,8 / 4,5 m/s²
Palivo	Zmes benzínu a 2-taktného oleja (40:1)
Štartovanie	Ručný štartér s integrovaným sýtičom
Brzda reťaze	Áno, zotrvačná
Napínanie reťaze	Bez náradia, bočným kolieskom
Bežná údržba	Čistenie vzduchového filtra, ostrenie reťaze, mazanie lišty
Dostupné náhradné diely	Vodiaca lišta, reťaz, sviečka, vzduchový filter, karburátor
Opraviteľnosť	Index opraviteľnosti: 7,5/10 (odhad)
Záruka	2 roky na diely a prácu

Často kladené otázky - CSE1935S MCCULLOCH

Ako spustiť motorovú pílu McCulloch CSE1935S?

Uistite sa, že brzda reťaze je vypnutá. Stlačte spúšť akcelerátora, nastavte sýtič do polohy 'Zatvorený'. Potiahnite štartér, kým nepočujete kliknutie, potom prepnite sýtič na 'Otvorený' a znova potiahnite.

Aký je objem nádržky na olej reťaze?

Nádržka na olej reťaze má objem približne 0,15 litra (150 ml). Používajte špeciálny olej na reťaze.

Čo robiť, ak reťaz nereže rovno?

Skontrolujte napnutie reťaze (malo by byť správne) a ostrenie. Tupá alebo nesprávne napnutá reťaz môže spôsobiť krivé rezy. Ostrite zuby alebo vymeňte reťaz.

Ako nastaviť napnutie reťaze?

Použite beznáradové nastavovacie koliesko na boku píly. Otáčajte v smere hodinových ručičiek na napnutie reťaze. Reťaz by mala byť napnutá, ale voľná na lište.

Akú zmes benzínu a oleja použiť?

Odporúča sa zmes v pomere 40:1 (5 litrov bezolovnatého benzínu na 125 ml kvalitného 2-taktného oleja). Dodržiavajte tento pomer, aby ste predišli poškodeniu motora.

Ako vyčistiť vzduchový filter?

Odstráňte kryt filtra, vyberte penový filter. Vyčistite ho mydlovou vodou, opláchnite a osušte. Pred opätovným zložením ho naimpregnujte čistým motorovým olejom.

Aká je odporúčaná dĺžka vodiacej lišty?

Model CSE1935S je navrhnutý pre vodiacu lištu s dĺžkou 40 cm (16 palcov). Použitie dlhšej lišty môže preťažiť motor.

Ako udržiavať reťaz?

Pravidelne ostrite reťaz vhodným okrúhlym pilníkom. Udržujte uhol 30° a každé tretie ostrenie skontrolujte hĺbku. Po každom použití reťaz namažte.

Čo robiť, ak píla silno dymí?

Skontrolujte zmes: príliš veľa oleja spôsobuje nadmerný dym. Vyčistite výfuk a tlmič. Uistite sa, že vetracie otvory nie sú upchaté.

Ako vymeniť sviečku?

Odpojte kábel sviečky, pomocou kľúča na sviečky ju odskrutkujte. Skontrolujte vzdialenosť elektród (0,5 mm). Vymeňte za sviečku predpísaného typu (napr. NGK BPMR7A). Dotiahnite rukou a potom o 1/4 otáčky.

NÁVOD NA OBSLUHU CSE1935S MCCULLOCH

K Pôvo né pokyny Elektrická reťazová píla

Pred použitím si prečítajte nasledovné informácie a odložte si ich pre budúcu potrebu

OMEM NA INFORMACIJA

Preberite pred uporabo in shranite za prihodnjo uporabo

VAŽNE INFORMACIJE

2a. Odšroubujte prídržnou matici

1) Zadná rukovät
2) Ochranný kryt pravej ruky
3) Predná rukoväť
4) Ochranný kryt řavej ruky/páka brzdy refaze
5) Vonkajší gombík napínania reťaze
6) Skrutka na napínanie reťaze
7) Čap napínania retaze
8) Zátka olejovej nádrže
9) Okienko kontroly hladiny oleja
10) Ventilačné otvory
11) Kábel
12) Manuál
13) Vypínač
14) Zablokovanie vypínača
15) Ret'az
16) Tažný článok
17) Rezný článok
18) Omezovač hl'bky rezu
19) Rezný zub
20) Vodiaca lišta
21) Kryt na reťazovom kolese
22) Ret'azové koleso
23) Zachytávač reťaze
23) Upevňovacia skrutka lišty
25) Vnútorný gombík na žrdi
26) Matica na žrdi
27) Ret'azové koliesko na špici
28) Kryt vodiacej lišty
29) Opierka
30) Uloženie zachytávača reťaze
31) Otvor mazania
32) Drážka vodiacej lišty
33) Kl'úč alebo skrutkovač

Príklad štítku

1) Garantovaná úroveň hluku je v súlade s normou 2000/14/E
2) Nástroj II. triedy
3) Značenie zhody CE
4) Nominálný kmitočet
5) Nominálný výkon
6) Striedavý prúd
7) Nominálne napätie
8) Typ
9) Kód výrobku
10) Rok výroby
11) Maximálna dlžka vodiacej lišty
12) Meno a adresa výrobca
13) Ć. číslo (Elektrická reťazová píla)
14) Model
15) C. série

B. BEZPEČNOSTNÉ OPATRENIA

VÝZNAM S M

UPOZORNENIE Prečítajte si všetky bezpečnostné opatrenia a pokyny. Pri

nedodržaní upozornení a pokynov môže dôjist k elektrickému šoku, požiaru a/alebo vážnemu poraneniu.

Všetky pozornenia a pokyny si o lo te v prípa e b ce o po itla.

Pojem Elektrický nástroj vo všetkých upozorneniach znamená nástroj, ktorý funguje na elektrickůi energiju s káblovým napojením alebo na batérie bez kábla. ezpečnos pracovné o priestor

a Pracovn priestor r lavajte v čistote a obre osvetlen. Neporiadok a prítmie môže spôsobit úraz.
b Nik y nepo ívajte elektrick nástroj vo v b šno prostre í k e sa nac á zaj or avé látky plyny alebo prac. Elektrické nástroje produkujú iskry, ktoré môžu vznietiť prach alebo výpary.
c Pri práci s elektrick I nástroj I c ráňte etl a osoby stojace v okolí. Rozptyľovanie môže spôsobit’ stratu kontroly.
2 ezpečnos elektroinštalácie
a Zástrčky na nástroji sa sia o i o zás vky. Žla ny spôsobo ne prav jte zástrčk . S ze nen i elektrick in stroj i nepo ívajte la ny a aptér. Originálne zástrčky a zhoda so zásuvkou znižujú riziko elektrického šoku.

s

j y

N ä

N y j

ý j

N ...

Vy j

y j j

N ú ý ú

b Ne ot kajte sa ze nen c povrc ov ako s k ble ra l tory re aze a c la ničky. Ak je vaše telo uzemnené, zvyšuje sa riziko elektrického šoku.
c Elektrické n stroje nevystav jte a d'ane r te vo vl k c po ienkac . Ak sa do nástroja dostane voda, zvýši sa riziko elektrického šoku. bel po ľvajte iba pre písan spôsobo . Nik y nepo ľvajte k bel na nosenie a anle alebo o p janien stroja o z roja elektrickej energie. Kábel chránte pred teplom, olejom, ostrými hranami a pohyblivými čas ami. Poškodené a zamotané káble zvyšujú riziko elektrického šoku.
e Pri po īvaní n stroja v exteriéri po īvajte pre I ovací k bel v o n na po itie v exteriéri. Použitie kábla, ktorý je vhodný do exteriéru, znižujte riziko elektrického šoku.
f Pri pr ci s elektrick n strojo vo vl ko prostre i po ívajte z roj so strie av pr o a s poistko . Použitie striedavého prúdu znižuje riziko elektrického šoku. ezpečnos osôb
a Pri pr ci s elektrick n strojo b d'te ostra it pozerajte sa na to čo robíte a riad'te sa z rav roz o . Nepo ívajte elektrick n stroj ak ste naven alebo ste po vplyvo rog alko ol alebo liečiv. Chvíl'a nepozornosti pri práci s elektrickým nástrojom môže viestí k vážnym poraneniam.

b) Používajte ochranné prostriedky. Vždy noste ochranné prostriedky na očl. Ochranné prostriedky ako maska, protišmyková obuv, helma alebo slúchadlá používané v určitých podmienkach znižujú riziko poranenia.

c V varute sa n hodné u na tartovaniu. kontroute čl es řnač red a oení n stro a do siete a a ebo k batérii red nadvihnutí a ebo ren aní n stroja vo vypnutej po ohe (off). Prenášanie nástroja s prstom na spínači alebo nabíjanie nástroja so zapnutým spínačom môže spôsoblíť nehodu.

d) Pre apnutí n stroja daje do u v etky nastavovacie kl'úče a has ky. Hasák alebo kl'úč pripojený k rotačnej časti elektrického nástroja môže spôsobit poranenia.

e e rece u te svo e scho nostl. oste vhodnú obuv a vžd udržu te rovnov hu. Toto umožňujte lepšie ovládanie elektrického nástroja v neočakávaných situáciách.

f) oste vhodný odev. enoste volný odev a ebo perky. Chr te si vasy, odev a rukavice v bí kosti pohyb Ivých častí. Volmý odev, šperky a dlhé vlasy sa môžu zachytit do pohyblivých častí.

k te k dis o íci ri o enie k ariadeniu na e trahovanie a ber rachu skontrou te čl e toto ariadenie spr vne napojené. Použitie zariadenie na zber prachu môže znížiť nebezpečenstvo spojené s prachom.

a e oužíva te e ektrick n stro nasi u. Používa te s r vn n stro. Správny nástroj vykoná prácu lepšie a bezpečnejšie, keože boh na úkon vyrobený.

b) E ektrický n stroj nepoužívajte, ak sa spínačo nezapne prípadne nevypne. Všetky elektrické nástroje, ktoré sa nedajú riadit spína čom sú nebezpečné a musia sa dat opraviť.

c Pred každ nastavení v enou rís u enstva a ebo red usk adnení e ektrického n stro a od o te strčku e ektrického n stro a osiete a a ebo batérie. Takéto preventívne bezpečnostné opatrenie znižujte riziko náhodného zapnutia.

d) E ektrické n stroje, ktoré nepoužívate, sk adujte i o dosahu detí a nedovořte osob , ktoré nepo najú n stroj a ebo tieto pokyny, s n strojo anipu ovať. Elektrické nástroje v rukách neškolených používatel’ov sú nebezpečné.

e obte údržbu e ektrick ch n stro ov. kontrou te či n stro nie e nes r vne a o en a ebo či nie sú ohnuté a ebo o ené pohyb ivé časti, prípadne iné poruchy, ktoré by oh i ovp yvnit fungovanie n stroja. k je n stroj po kodený, pred použití ho dajte opravít. Veľa úrazov spôsobí nedostatočná údržba elektrických nástrojov.

f) e né n stroje udržiavajte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými hranami sa neohnú a jednoduchšie sa ovládajú.

g) E ektrický n stroj, jeho časti a prís u enstvo používajte podľa týchto pokynov, do úvahy berte aj pracovné pod ienky a druh vykon vanej pr ce. Používanie nástrojov pri úkonoch, na aké nie sú vyrobené, môže viest k nebezpečnej situácii.

. ervis

a držbu e ektrického n stro a že v kon vať iba kva ifikovan o rav r o ocou rovnak ch n hradn ch die ov. Toto zaistí, aby bola zachovaná bezpečnosť elektrického nástroja.

- Pri pr ci s reťa ovou pí ou sa žiadnou časťou te a neprib ižujte k pí e. Pred apnutí reťa ovej pí y skontro ujte, či sa reťa pí y ničoho nedotýka. Pri práci reťazovými pilami stačí iba chvíllka nepozornosti a môže dôjst k zachyteniu oblečenia alebo časti tela do reťaze píly.

- e'ta ovú pí u držte vždy pravou rukou na adnej rukováti a'avou rukou na prednej rukováti. Nikdy nedržte reťazovú pílu naopak, zvyšuje sa tým riziko poranenia.

- E ektrický n stroj držte iba a l o ovanú úchytku, ebo reťa ov pí a sa že dostať do kontaktu so akrytý e ektrický k b o a ebo s v astných anko . Ked’ sa reťazová píla dostane do kontaktu s káblom, ktorý je pod prúdom, môžu sa aj nechránené kovové časti elektrického mástroja dostať pod prúd a používateľovii mástroja spôsobit’ elektrický šok.

- Prí pr ci noste ochranné oku lare a s úchad . Odporůčajú sa aj ochranné prostriedky na h avu, ruky, nohy a chodid . Vhodný ochranný odev znižuje riziko poranenia odletujúcimi úlomkami alebo v pripade kontaktu s retlazou píly.

- e'ta ovú pí u nepoužívajte na stro e. Ak ste na strome, môžete si použitím retlazovej píly spôsobit zranenie.

- Pri r ci s reťa ovou i ou sto te vžd evne na fl ovano be ečno a rovno ovrchu. Šmykl'avý alebo nestabilný povrch môže spôsobit stratu rovnováhy alebo kontrolu nad reťazovou pílou.

• e fite na nut kon r d vate o or ab sa nev r tl. Ked' sa uvolní napätie v dreve, komár môže udrieť používateľa a/alebo spôsobí stratu kontroly nad pilou.

- Pri re aní aých krovín a stro čekov bu te ob v ť opatmí. Tenký materiál môže zaseknúť reťaz píly a švihne ňou dopredu, alebo zapríčiní používatel’ovi stratu rovnováhy.

- e'ta ovú fu noste a rednú rukovát vžd usí b tv nut. Píu držte od te a. e'ta ovú fu ren ate a skadute s nasaden ochrann kr to na vodiacu i tu. Správne zaobchádzanie s reťazovou pilou znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly.

- Pri a aní, na finaní reťa e a v ene rís u enstva sa ria ten vodo. Zle napnutá alebo zle namazaná reťaz môže viest k je prasknutiu, prípadne zvyšuje riziko spätného vymrštenia.

- Dbajte na to, aby bo i rukoväte suché, čisté a aby nebo i pinavé od o eja a ebo a lva. Mastné rukoväte od oleja sa šmýkajú a spôsotbia stratu kontroly nad výrobkom.

- Pí ou pí'te iba drevo. e'á ovú sieť nepoužívajte iba na úče y, na ktoré bo a vyroben . aprík ad: nepoužívajte ju na re anie pastov, uriva a ebo stavebných ateri ov, ktoré nie sú dreva. Používanie reťazovej píly na iné účely, než pre aké je určená, môže viest' k nebezpečným situáciám.

D vod a revencia red s ätn v r tení : Spätný pohyb môže nastat, ked' sa nos alebo špic lišty dotkne nejakého predmetu (Obr. B3), alebo ked' sa drevo zasekne do pily a potiahne pri rezani reťaz pily.

Dotyk špica môže niekedy spôsobit' neočakávaný pohyb vzad, čím dôjde k vymršteniu lišty naspát' k používatel'ovi.

Potiahnutím reťaze píly pozdíž hornej časti lišty môže potlačit' lištu náhle naspát' k používatel'ovi. Všetky tieto reakcie môžu spôsobit' stratu kontroly nad pílou, čo môže viest' k vážnym poraneniam. Nespoliehajte sa iba na bezpečnostné zariadenie, ktoré je zabudované v píle. Ako používatel' reťazovej píly musíte vykonať niekol'ko bezpečnostných krokov, aby vaša práca s pílou neviedla k nehodám alebo poraneniam. Vymrštenie je spôsobené nesprávnym použitím píly alebo podmienkami, ktorým sa dá vyhnút, ak sa dodržia doleuvedené bezpečnostné opatrenia:

• Pílu držte pevne oboma rukami tak, aby palce a prsty obopínali rukováte reťazovej píly. Stojte v takej polohe, aby ste pri vymrštení pílu udržali. Ak používatel' dodrží predpísané opatrenia, vymrštenie bude mať pod kontrolou. Dbajite na to, aby sa vám reťazová píla nevymkla z rúk.
  • edosahujte pílou vzdialen miesta a nepracujte vyššie, ako je rove vašich pliec. Vyvarujete sa tak nechceného kontaktu špicom a umožní vám to lepšie udržať kontrolu nad pílou v nepredvídaných situáciách.
• Používajte Iba náhradn lišty a reťaze odpor čan výrobcom. Nesprávne náhradné lišty a reťaze môžu spôsobit' prasknutie reťaze a/alebo spätné vymrštenie píly.
• Postupujte pod a pokynov od výrobcu oh adne br senia a držby píly. Zmenšovanie úrovne nastavenia híbky môže viest k zváčšeniu spätného vymrštenia.

Dodatočn bezpečnostn odpor čania

1. ávod na použitie. Všetky osoby, ktoré používajú tento nástroj, si musia dôkladne prečítať celý návod na použitie. Ak pílu predávate alebo požičiavate imej osobe, návod na použitie musíte priložit k nástroju.

2. ezpečnostn opatrenia pred použitím nástroja. Nikdy nedovoľte používať nástroj osobám, ktoré sa dôkladne neoboznámili s návodom na použitie. Neskúsené osoby musia postupovať podľa tréningového programu a môžu píliť iba na koze na rezanie.

3. ontroly riadenia. Pred každým použitím nástroj dôkladne skontrolujte, obzvlášť po vel'kom nápore, alebo v prípade, ak zjavne nefunguje dobre. Vykonajte všetky úkony uvedené v kapitole Údržba a skladovanie – pred každým použitím.

4. pravy a držba. Všetky časti nástroja, ktoré môžete sami vymeniť, sú jasne vysvetlené v pokynoch kapitoly Montáž / Demontáž. Ak je nutná výmena iných častí, môže byť prevedená iba v autorizovanom servisnom stredisku.

5. dev. br. Počas použitia tohto nástroja musí používatel' nosit' nasledovný schválený obranný odev: ochranný odev správnej vel'kosti, bezpečnostnú obuv s protišmykovou podrážkou, tvrđenou špicou a ochranou proti prerezaniu, ochranné rukavice zabezpečené proti prerezaniu a vibráciám, ochranné okuliare alebo štít, protihlukové slúchadlá a helmu (v prípade nebezpečenstva padajúcich predmetov). Môžete si ho kúpiť u dodávatel'ov ochranných odevov.

6. ezpečnostn opatrenia oh adne ochrany zdravia vibrácie a rove hluku. Dbajte na obmedzenia úrovne hluku v bezprostrednej oblasti okolo vás. Po dlhom používaní nástroja je používatel' vystavený vibráciám, ktoré môžu mať za následok Raynaudov symptóm - biele prsty, syndróm dutého zápästia a podobné poruchy.

7. ezpečnostn opatrenia oh adne ochrany zdravia chemick látky. Používajte olej, ktorý je schválený výrobcom.

8. ezpečnostn opatrenia oh adne ochrany zdravia teplo. Počas použitia sa reťazové koleso a reťaz zohrejú na vysokú teplotu, a preto dávajte pozor, aby ste sa týchto horúcich častí nedotklí.
9. P Z RI Počas prevádzky nástroj vytvára elektromagnetické pole. Za určitých okolností môže mať toto magnetické pole vplyv na aktívne alebo pasívne zdravotnícke implantáty. Za účelom zníženia rizika vážneho alebo smrtel'ného úrazu odporúčame osobám, ktoré takého implantáty majú, aby sa pred použitím stroja poradili so svojim lekárom a výrobcom implantátu.

ezpečnostn opatrenia oh adne transportu a skladovania. br. Vždy, ked' meníte miesto práce, odpojte nástroj od zdroja elektrickej energie a aktivujte brzdu na reťazi. Pred prenášaním alebo skladovaním nástroja založte ochranný kryt na vodiacu lištu. Nástroj noste v ruke s lištou smerujúcou dozadu. Ak prenášate nástroj v aute, zabezpečte ho proti poškodeniu.

Spätn vymrštenie. br. Spätné vymrštenie pozostáva zo silného spätného pohybu lišty smerom nahor k používatel'ovi. K takémuto vymršteniu dôjde vtedy, ked' sa horná časť hrotu lišty (nazývaná tiež zóna nebezpečenstva spätného vymrštenia – vid'. červená značka na vodiacej lište) dotkne nejakého predmetu alebo ak sa reťaz zasekne do dreva.

Spätné vymrštenie môže zapričinit stratu kontroly nad nástrojom, a následne viest k nebezpečných až smrtel'ným úrazom. Brzdová páka na reťazi alebo iné bezpečnostné zariadenia nie sú dostačujúce a neochránia používatel'a pred poranením: Používatel' si musí byt vedomý podmienok, ktoré môžu spôsobit túto reakciu a musí sa takýmto situáciám vyhnút, musí byt opatrný, prihliadať na svoje skúsenosti a s pílou musí narábať patrične a obozretne (napríklad: nikdy nesmie pílíť viac konárov naraz, môže pritom náhodne naraziť na zónu nebezpečenstva spätného pohybu.

ezpečnosť miesta práce

1. Nedovol'te det'om a osobám, ktoré sa neoboznámili s týmito pokynmi, používať tento výrobok. Miestne predpisy môžu obmedzovať vek používatel'a.
2. Výrobok používajte iba takým spôsobom a na také účely, ktoré sú uvedené v tomto návode.
3. Pozorne skontrolujte miesto práce a eliminujte zdroje nebezpečenstva (napr.: cesty, trasy, elektrické káble, nebezpečné stromy, a pod.)
4. Všetky osoby a zvieratá držte v bezpečnej vzdialenosti od miesta práce (v prípade potreby ohrad'te plotom a použite upozorňujúce značky) - minimálne 2,5 násobok výšky kmeňa, v každom prípade nie menej ako desať metrov.
5. Používatel' zodpovedá za úrazy a riziká spôsobené iným osobám alebo za škody na ich majetku.

ezpečnosť pri použ van e ektrických zaria en

1. Odporúčame, aby ste použili zariadenie s reziduálny prúdom a so spúšťacím prúdom, ktorý nepresahuje 30 mA. Ani so zariadením s inštalovaným reziduálnym prúdom sa nedá zabezpečit úplná bezpečnosť a je nutné vždy dodržiavať bezpečnostné pokyny. Pri každom použití skontrolujte zariadenie s reziduálnym prúdom.

2. Pred použitím skontrolujte, či nie je kábel poškodený, v prípade poškodenia alebo opotrebovania ho vymeňte.

3. Výrobok nepoužívajte, ak sú elektrické káble poškodené alebo opotrebované.

4. Ak je kábel prerezaný alebo je poškodená jeho izolácia, výrobok okamžite odpojte od zdroja elektrickej energie. Nedotýkajte sa sieťového kábla dovtedy, kým nie je odpojený od zdroja elektrickej energie. Neopravujte prerezaný alebo poškodený kábel. Kábel dajte vymenit' v autorizovanom servisnom stredisku.
5. Predlžovací kábel nesmie byť navinutý ani stočený, môže sa totiž prehriat a tak zníži vvkonnosť kosačky.
6. Je potrebné vždy dbať na to, aby bol sieťový alebo predlžovací kábel vždy za používatel'om a skontrolujte, či nespôsobujte používatel'ovi alebo iným osobám žiadne nebezpečenstvo. Dbajte na to, aby sa nepoškodil teplom, ostrými predmetmi, ostrými hranami, olejom a pod.
7. Kábel umiestnite tak, aby sa počas rezania nezachytil na konároch alebo podobných predmetoch.
8. Pred odpojením zástrčky, konektora na kábli alebo predlžovacieho kábla vždy najprv vypnite zdroj elektrickej energie.
9. Výrobok vypnite, zástrčku vytiahnite zo zdroja elektrickej energie a skontrolujte, či nie je poškodený alebo opotrebovaný sieťový kábel. Potom môžete kábel zvinúť a uskladniť. Neopravujte poškodený kábel. Kábel dajte vymeniť v autorizovanom servisnom stredisku.
10. Výrobok nikdy nenechávajte bez dozoru, najprv vytiahnite zástrčku zo zdroja elektrickej energie.
11. Kábel namotávajte opatrne, dbajte na to, aby sa na ñom neurobili slučky.

12. Používajte iba sieťový zdroj striedavého napätia uvedený na štítku výrobku.

13. Reťazová píla má dvojitú izoláciu v súlade s normami EN60745-1 a EN60745-2-13. Za žiadnych okolností sa nesmie žiadna časť tohto výrobku dotýkať uzemnenia.

14. Sieťové a predlžovacie káble si môžete kúpiť v miestnom autorizovanom servisnom stredisku.

15. Používajte iba schválené predlžovacie káble.
16. Predlžovacie káble a vedenia sa môžu používať iba vtedy, ak sú určené na použitie v exteriéri.
17. Ak chcete počas prevádzky výrobku použit predlžovací kábel, použite iba nasledovné rozmery káblov:

E1835, E1935 :

• 5,0 mm²: maximálna dĺžka 40 metrov
• 5,0 mm²: maximálna dĺžka 60 metrov
• 8,0 mm²: maximálna dížka 100 metrov

E, E:

- 5,0 mm²: maximálna dížka 50 metrov

- 8,0 mm²: maximálna dížka 90 metrov

C. POPIS BEZPEČNOSTNÝCH ZARIADENÍ

Na Vašom stroji je inštalované zariadenie , ktoré pokial' nie je zapojené, zabraňuje stisnutiu vypínača za účelom zamedzenia náhodného spustenia.

Váš stroj je vybavený zariadením, ktoré okamžíte blokuje retáz pri uvolnení vypínača; pokial' nefunguje, nepoužívajte stroj, ale odneste ho do Autorizovaného servisného strediska.

Ochranný kryt l'avej ruky slúži (za predpokladu, že je na stroji instalovaný správným spôsobom) k tomu, aby sa Vaša ruka nedostala do kontaktu s pilovým reťazom. Ochranný kryt l'avej ruky má okrem toho aj funkciu spustenia brzdy reťaze, zariadenie, ktoré bylo vyvinuto k zablokovaniu reťaze počas niekolko milisekund v prípade spätného vrhu. Brzda reťaze je vypojená, ak je ochranný kryt l'avej ruky stisnutý dozadu a zablokovaný (reťaz sa môže pohybovať). Brzda reťaze je zapojená, ak je ochranný kryt l'avej ruky stlačený dopredu (reťaz je zablokovaný).

Brzda na reťazi sa môže aktivovať potlačením l'avého zápästia dopredu, alebo kedt sa zápästie dotkne prednej rúčky v súvislosti so spätným pohybom.

Ak zariadenie používate so žrdtou vo vodorovnej polohe, napr. pri rúbanie stromov, brzda na reťazi je menej chránená

Toto zariadenie je vybavené zachytávačom reťaze, ktorý je umiestnený pod ozubeným kolieskom. Tento mechanizmus slúži nato, aby sa zabránilo spätnému pohybu reťaze v prípade brzdenia alebo vykol’ajenia.

Takýmto situáciám sa vyhnete, ak je reťaz správne napnutá (Vidt. Kapitola D. Montáž/Demontáž).

Slúži k ochrane ruky v prípade rozbitia reťaze.

MONTÁŽ / DEMONTÁŽ

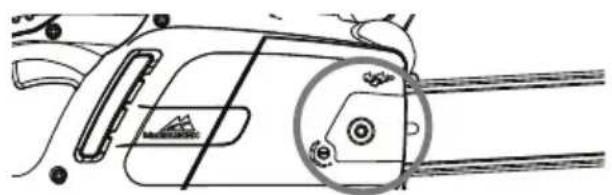

MONTÁŽ LIŠTY A RETAZE

Postup pri montáži sa mení podľa modelu Vášho stroja, preto sa riaňte obrázkami a typom stroja uvedeným na štítke výrobku, venujte zvýšenú pozornosť správnej montáži.

4a. Skontrolujte, či je svorka napínania reťaze čo najďalej od reťazového kolesa. Lištu upevnite ku skrutke držiacej lištu a svorke napínania reťaze. Reťaz umiestnite na reťazové koleso.

4b. Kovové posuvné koliesko otáčajte v protismere hodinových ručičiek. Lištu upevnite ku skrutke držiacej lištu a reťaz položte na reťazové koleso.

Založte kryt na reťazovom kolese, skontrolujte, či zuby reťaze zapadajú do reťazového kolesa a do drážky na vodiacej lište.

5a. Naskrutkujte maticu na žrī rukou a príliš neuťahujte.

5b. Naskrutkujte gombík na žrdi a príliš neuťahujte.

6a. Napnite reťaz, naskrutkujte skrutky na napnutí reťaze v smere hodinových ručičiek pomocou priloženého klůča alebo skrutkovača. Reťaz uvolníte otočením v protismere hodinových učičiek (pri tejto operácii držte koniec žrde nadvihnutý).

6b. Reťaz napnete skrutkovaním vonkajšieho gombíka na reťazi v smere hodinových ručičiek a uvol’níte otočením v protismere hodinových ručičiek (pri tejto operácii držte koniec žrde nadvihnutý)

1. Reťaz utiahnite na požadovanú úroveň. Reťaz potiahnite preč od žrde a skontrolujte, či je priestor medzi nimi približne 2 – 3 mm.

8a. Utiahnite maticu na žrdi pomocou priloženého kl'úča alebo skrutkovača.

8b. Utiahnite žrī na bezpečnú úroveň.

Príliš silné napnutie reťaze môže pretežovať motor a poškodit ho, pokial' nie je dostatečne napnutý, môže dôjsť k jeho uvolneniu, zatial' čo správne napnutý reťaz znamená lepší rezný výkon stroja a jeho dlhšiu životnosť. áasto kontrolujte napätie reťaze, pretože použitím sa jeho dnžka natahuje (najmä pokial' je nový, pri prvej montáži skontrolujte napätie po 5 minutách práce); v každom prípade nenapínajte reťaz hned po použití, ale vyčkajte, až sa ochladí. Pokial' musíte regulovať napätie reťaze, vždy najprv uvolnite upevnovacie matice/gombík lišty pred zásahom na skrutke/gombíku napínania reťaze; správne ho napnite a znovu utiahnite upevnovacie matice/gombík lišty.

Z V

Štartovanie: Pevne uchopte obe rúčky, uvoľnite brzdovú páku na reťazi a ruku stále držte na prednej rúčke, stlačte a držte blokovanie spínača zatlačené. Potom stlačte spínač, teraz môžete uvoľnite blokovanie spínača).

O ORI Nedostatečné premazanie rezacleho nástroja spôsobuje rozbitie reťaze s vážným nebezpečenstvom zranenia osôb i so smrtelnými následkami.

Použivajte výhradne nový olej (špeciálny typ pre refazy) s dobrou viskozitou: musí mať dobrú prilnavosť a zaručovať správne kluzné vlastnosti ak v lete tak v zime. Pokial' nemáte k dispozícii refazový olej, použite prevodový olej EP 90.

Nikdy nepoužívajte použité oleje, pretože sú škodlivé pre Vás, stroj a životné prostredie. Skontrolujte, či je olej vhodný pre teplotu prostredia v mieste použitia: pri teplotách pod 0°C niektoré oleje hustnú, pretežují a poškodzujú čerpadlo. Pre volbu najvhodnejšieho oleja kontaktujte Vaše Autorizované servisné stredisko.

op ovanie oea

P Pokiaľ pracujete v obzvlášte špinavých lebo prašných prostrediach, popísané operácie musia byť robené v kratších intervaloch ako je uvedené.

re a pou it

Skontrolujte, či čerpadlo reťazového oleja správne funguje, nasmerujte lišty smerom ke svetlej ploche vo vzdialenosti dvadsati centimetrov, po minute chodu stroja sa na ploche musia objaviť zretel’né stopy oleja (o .1) .Skontrolujte, či pre zapojenie a vypojenie brzdy reťaze nemusíte vyvíjať príliš vel’ký tlak lebo naopak k zapojeniu lebo vypojeniu dochádza príliš l’ahko, skontrolujte taktiež, či nie je zablokovaná. Dalej skontrolujte jej funkciu nasledujúcím spôsobom: vypojte brzdu reťaze, uchopte správnym spôsobom stroj a uveīte ho do chodu, zapojte brzdu reťaze stlačením ochranného krytu l’avej ruky pomocou l’avého zápästia/l’avej paže, pritom nikdy nepúštajte rukoväte (o .). Pokial’ brzda reťaze funguje, reťaz sa musí okamžite zablokovat’. Skontrolujte, či je reťaz naostrený, v dobrom stave a správne napnutý, pokial’ je nepravidelne opotrebovaný lebo jeho rezný zub dosahuje výšky tol’ko 3 mm, vymeňte ho (o .).

áasto čistite ventilačné otvory, zamedzíte tak prehrievaniu motoru. (o .).

Skontrolujte funkciu vypínača a zablokovania vypínača (tuto operáciu robte s vypojenou brzdou retlaze): zapniete vypínač a zablokovanie vypínača a skontrolujte, či sa hned po uvolnení vracajú do kludovej polohy; overte, či bez zapojenia zablokovania vypínača nie je možné zapnút vypínač.

Skontrolujte, či zachytávač reťaze a ochranný kryt pravej ruky sú v dobrom stave a bez viditelných porúch ako napríklad poškodenie materiálu.

Skontrolujte lištu, pokial' je to nutné starostlivo očistite jej otvory mazania (o . ) a vodiacu drážku (o . ), pokial' je drážka opotrebovaná lebo na nej sú viditel'né hlboké rýhy, vymeňte ju. Pravidelne čistite reťazové koleso a kontrolujte, či nie je opotrebované. ( . ). Premažte reťazové koliesko na špici lišty tukom pre ložiská označeným otvorom (o . )...

st onie e a e (v p pa e pot e y)

Pokial' reťaz nereže bez nutnosti pritlačiť lištu na drevo a vyrába veľmi jemné piliny, znamená to, že nie je dobre naostrený. Pokial' sa pri rezaní netvorí piliny, reťaz je celkom tupý a pri rezaní drví drevo na prach. Dobre naostrený reťaz prechádza drevom sám a tvorí dlhé a veľké piliny.

Rezná časť reťaze je predstavovaná rezným článkom (o . ), s rezným zubom (o .1 ) a omezovačom hl'bky rezu (o .11). Rozdiel výšky medzi nimi určuje hl'bku rezu; pre správne ostrenie potrebujete vodič ociel'ky, gul'atú ociel'ku o priemeru 4 mm. Postupujte nasledujúcim spôsobom: so správne namontovaným a správne napnutým pilovým reťazom zapojte brzdu reťaze, umiestnite vodič ociel'ky podľa obrázku, kolmo k lište (o .1 ), a nabráuste rezný zub s úhlami zobrazenými na obrázku (o .1 ), ostrenie robte vždy zvnútra smerom von a pri návrate znížte vyvíjaný tlak (je vel'mi dôležité dodržovať správný postup pri ostrení: príliš vel'ké, nedostatočné úhly ostrenia lebo chybný priemer ociel'ky zvyšujú sklon stroja k spätným vrhom). Pre dosaženie presnejších bočných úhlov nastavte ociel'ku tak, aby vertikálne presahovala hornú reznú časť približne o 0,5 mm. Naostrite najprv všetky zuby na jednej strane, pak otočte stroj a opakujte operáciu. Skontrolujte, či po ostrení majú všetky zuby rovnakú dnžku a či výška omezovačov hl'bky dosahuje 0,6 mm pod úrovňou hornej rezacej časti: skontrolujte výšku pomocou šablóny a opilujte (pomocou plochého pilníka) vyčnievajúcu časť, zaoblite potom prednú časť omezovača hl'bky (o .1 ), pritom dávajte pozor, abyste NEOPILOVALI aj zub ochrany proti spätnému vrhu (o .1 ).

a h ho in p est oa

Odneste stroj do Autorizovaného servisného strediska k generálnej revízii a kontrole brzdných zariadení.

a ovanie

Počas použitia sa vyhnite: (obr.1)

- rezaniu v situácii, keī by sa kmeň mohol počas rezania zlomit (drevo je napnuté, suché stromy apod.): náhle zlomenie môže byť vel'mi nebezpečné.

- aby sa lišty lebo reťaz zasekly v rezu: pokial' k tomu predsa dôjde, odpojte stroj od prívodu napätia a pokuste sa zvednúť kmeň, vyvíjajte páku pomocou vhodného nástroja; nesnažte sa vytiahnúť stroj jeho t'ahaním lebo otriasaním, mohli byste poškodiť stroj lebo sa zranit.

- situáciam, ktoré by mohli spôsobit' reakciu spätného vrhu.

- nepouživali výrobok vyššie ako je úroveň pliec

- nerezali drevo s cudzími predmetmi, napr. klince Počas použitia: (obr.1)

- Pokial' režete v svahé, pracujte vždy nad kmeňom, týmto spôsobom Vás kmeň nemôže zasiahnúť, pokial' by sa začal gúlať dolu.

- Na konci každého rezu zaznamenáte značnú zmenu sily potrebnej k držaniu stroja, dávajte vel'ký pozor, abyste nestratili kontrolu nad strojom.

V nasledujúcom texte sa sústredíme na dva typy rezu:

rez pomocou tahania refaze (zhora smerom dolu) (obr.), u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom ku kmeni s nasledujúcou stratou kontroly, pokial' je to možné, používajte pri práci opierku.

Rez s tlačením reťaze (zdola smerom nahoru) (obr. ): u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom k pracovníkovi s rizikom jeho zasaženia lebo náraz rizikového sektoru na kmeň a nasledujúcou reakciou spätného vrhu; pri rezaní preto dávajte veľký pozor.

Najbezpečnejší spôsob použitia stroja je upevnenie dreva na kozu, rezanie zhora smerom dolu a práca mimo opery. (obr.)

Použitie opier y

Ak je to možné, používajte opierku pre bezpečnejšie rezanie: zasaíte ju do kóry lebo do povrchu kmeňa, zaručíte tak l'ahšiu kontrolu stroja. Ďalej sú uvedené typické postupy, ktoré je treba dodržaťt v určitých situáciach, vždy však posúíte, či sú vhodné lebo nie pre Váš prípad, a zvážte, ako urobit rez s čo najmenším rizikom.

Kmeň na zemi (Nebezpečenstvo kontaktu reťaze s terénom na konci rezu). r.5)

Režte zhora smerom dolu cez celý priemer kmeňa. Na konci rezu postupujte opatrne, abyste zamedzili kontaktu reťaze s terénom. Pokial' môžte, prerušite rezanie ve 2/3 hrúbky kmeňa, otočte kmeň a režte zvyšnú časť zhora smerom dolu, abyste sa tak vyhnuli nebezpečenstvu kontaktu reťaze s terénom.

Kmeň ren len na jedn m k nci (Nebezpečenstvo zlomenia kmeňa počas rezu) r.)

Začnite rezat zospodu do približne 1/3 priemeru, potom prácu dokončite zhora a napojte sa na už urobený rez.

Kmeň ren nad c k nc c (Nebezpečenstvo stlačenia refaze.) r.7)

Začnite rezat zhora do približne 1/3 priemeru, potom prácu dokončete zospodu a napojte sa na už urobený rez.

Kmeň r m je mie nen na a . Na svahu vždy stojte nad kmeňom stromu. Pred pílení naprieč zabezpečíte ovládanie reziva tak, že tesne pred úplným prerezani uvol'níte tlak rezania, ale rukoväte reťazovej píly nad'alej pevne držte. Dbajte na to, aby sa reťaz nedostala do kontaktu so zemou.

nanio r m

Nikdy sa nepokúšajte stínať stromy, pokial' nemáte dostatečnú skúsenosť, v každom prípade nestínajte nikdy stromy, ktorých priemer kmeňa je väčší ako dňžka lišty! Tato operácia je vyhradená pre skúsených užívatel'ov vybavených vhodným zariadením. Účelom stínania je nechať padnút strom do čo najlepšej polohy pre následujúce odstraňovanie konárov a rezanie kmeňa. (Zamedzte tomu, aby sa padajúci strom zachytil do konárov iného stromu: st'ahovať zachytený strom je vel'mi nebezpečné).

Musíte rozhodnút čo najlepší smer pádu na základe nasledujúceho zváženia: čo sa nachádza okolo stromu, jeho naklonenia, nahnutia, smer vetru a koncentrácia konárov.

Nezabúdajte na výskyt suchých lebo zlomených konárov, ktoré by sa mohly zlomiť počas stínania a predstavovať nebezpečenstvo.

Počas stínania stromov v kritických podmienkach si po ukončení rezu okamžite snímte chrániče sluchu, abyste mohli zaznamenať neobvyklé zvuky a eventuálne výstražné signály.

red e n er cie rez a adanie nik ej ce Odstráňte konáry, ktoré bránia v práci r.), začnite zhora smerom dolu tak, aby sa kmeň nachádzal medzi Vami a strojom, odstráňte potom zložité konáre jeden po druhom. Odstráňte porast okolo stromu a pri určení únikovej cesty zaznamenajte prípadné prekážky vyskytujúce sa okolo stromu (kamene, korene, príkopy apod.) a brániace v úniku (úniková cesta slúži pri padaní stromu); na obrázku r.) je zobrazený smer, ktorým sa musíte vydať ( A predpokládaný smer pádu stromu. B.Úniková cesta C. Nebezpečná zóna)

r. )

Za účelom zaručenia kontroly nad pádom stromu musíte urobit nasledujúce rezy:

Smerový zárez, ktorý musí byť urobený ako prvý, slúži ku kontrole smeru pádu stromu: najprv režte HORNÚ ČASE, smerového zárezu na strane, ku ktorej má byť strom stínaný. Držte sa na pravej strane stromu a režte metodou t'ahania reťaze; potom urobte SPODNÚ ČASE, rezu, ktorý sa musí zíst s koncom hornej časti. Hl'bka smerového zárezu musí odpovedať 1/4 priemeru kmeňa, s úhlom najmenej 45° mezi horným a dolným rezom. Setkanie medzi dvoma zárezmi sa nazývá "línia smerového rezu". Línia musí byť dokonale vodorovná a v pravom úhlu (90°) k smeru pádu.

Rez pri stínani, ktorý má za účel pád stromu, musí byt provedený vo výške 3-5 cm nad spodnou častou línie smerového rezu a končit' vo vzdialenosti 1/10 kmeňa od zárezu. Držte sa na pravej strane stromu a režte metodou tahania reťaze použite prítom opierku. Skontrolujte, či sa strom nenakláňa iným smerom ako plánovaným. Hneī ak

je to možné, vložte do zárezu drevorúbačský klin. āasť stromu, ktorá ostala nerezaná sa nazýva "kňb", ktorý vedie strom pri pádu; pokial' je nedostačujúci, nie je rovný lebo nie je celkom prerezaný, nie je schopný kontrolovať pád stromu (vel'mi nebezpečná situácia!), preto je nezbytné, aby rôzné rezy boli urobené s maximálnou presnosťou.

Na konci rezania strom musí začat' padať, pokial' je to nutné, pomôžte si vložením drevorúbačského klinu lebo drevorubeckej páky.

d raň anie k n r

Ak je strom poražený, je treba ho zbaviť konárov, to znamená odrezať konáry z kmeňa. Nepodceňujte tuto operáciu, pretože k väčšine prípadov spätného vrhu dochádza počas odstraňovania konárov, dávajte vel’ký pozor na polohu špice lišty počas rezu a pracujte na l’avej strane kmeňa.

I. EKOLÓGIA

V tejto kapitole najdete informácie užitočné pre dodržanie vlastností ekologickej kompatibility, na ktorú bol braný ohľad pri vývoji tohto stroja, dodržanie správneho použitia stroja a spracovanie olejov.

PROJEKTOVANIE

Vo fáze projektovania stroja bol vyvinutý motor s nízkou spotrebou a nízkou hlučnosťou.

IKVI ÁCIA

Nenechávajte v okolnom prostredí nefunkčný stroj, ale odovzdajte ho firme, ktorá má povolenie k likvidácii odpadkov podl’a predpisov platných noriem.

Symbol 📄 na výrobku alebo na jeho obale označuje, že výrobok sa nesmie považovat za domáci odpad, a musí sa odovzdať do príslušného zberného centra, kde sa zrecykluje jeho elektrické a elektronické zariadenie.

Zabezpečením správneho skartovania výrobku prispejete k prevencii potenciálnych negatívnych následkov na životné prostredie a zdravie človeka, ktoré mohli byť zapríčinené nesprávnou likvidáciou tohto výrobku. Ďalšie informácie o recyklovaní tohto výrobku sa dozviete na miestnom úrade, v organizácii, ktorá zabezpečuje likvidáciu domáceho odpadu alebo v predajni, kde ste výrobok kúpili.

. TA VYHLEDÁV NI PORÚCH

	Nespúšťa sa špatná funkcia Stroj sa motor motoru lebo spúšťa, ale neobyklým neblokujujú správnym motor stráca špatne režena výkonu otáčenie		Motor sa otáča Brzdné zariadenievyklým neblokujujú správnymzpôsobem spôsobomreťaze
Overte, či je v sietinapätie	tawed
Overte, či je zástrčkasprávne zapojená	tawed
Overte, či nie jepoškodený kábel lebopredlžovací kábel	tawed
Overte, či nie jezapojená brzdaret’az	tawed
Skontrolujte, či je reťazdobre zmontovanáa napnutá		tawed	tawed
Skontrolujte mazanieret’aze podťa pokynovuvedených vkapitolách F a G			tawed
Skontrolujte, či jeret’az naostrený			tawed
Skontrolujte, či je tepelnápoistka aktivovaná	tawed
Obrátte sa naAutorizované servisnéstredisko	tawed	tawed		tawed

K. I

35cm Refaz	91PJ052XN	Číslo dielu:	530051538
Vodiaca lišta		Číslo dielu:	5 9 5 01
40cm Refaz	91PJ05 XN	Číslo dielu:	530051539
Vodiaca lišta		Číslo dielu:	5 9 5201

L. EC PREHLÁSENIE O PRÁVNEJ SPÓSOBILOSTI TOVARU

Husqvarna AB, S-561 82, Huskvarna, Sweden

Potvrdzujeme podl'a nášho vedomia a svedomia, že výrobok:

Označenie....píl

Označenie typu(ov)....

dentifikácia série....

Rok výroby....

Je v súlade so základnými požiadavkami a nariadeniami nasledovných EC noriem:

6/ / / / / / 6 / U

na základe nasledovných použitých EU harmonizovaných noriem.

6 6 6 6

Organizácia, ktorý vykonala testy typu EC

v súlade s článkom 8 časti 2c.... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Maximálna A úroveň akustického tlaku L_pA na pracovisku, meraná podľa normy EN60745-2-13 je uvedená v tabul’ke.

Maximálna nameraná hodnota otrasov ruky / ramena a _h , meraná v zmysle normy EN60745-2-13 na vzorke vyššie uvedeného výrobku(ov) je uvedená v tabul'ke.

Celková nameraná hodnota vibrácií je v súlade s bežnou testovacou metódou, ktorá sa používa pri porovnaní nástrojov.

Nameraná hodnota vibrácii môže byť použitá pri určení vystavenia vibráciám.

Up

Úroveň vibrácií počas použitia nástroja môže byť rozdielna s deklarovanou úrovňou, závisí to od spôsobu použitia nástroja.

Pre vlastnú bezpečnosť musia užívatelia dodržiavať bezpečnostné pokyny založené na odhade vibrácií pri prevádzke nástroja (berúc do úvahy všetky časti prevádzky, ako je doba, kedy je nástroj vypnutý a je v nečinnosti spolu s dobou spustenia).

2000/14/EC: Nameraná hodnoty intenzity hluku L_WA a garantovanej intenzity hluku L_WA sú v súlade s hodnotami v tabul'ke.

Postup hodnotenia súladu.... Annex V

Ulm 12/02/2013

P. Lamelli

Global R&D Director – drží sa v ruke

Vlastník technickej dokumentácie

p (CSE____)

Hmotnosť s prázdnými nádržami (Kg) 4.3 4.5 4.4 4.6

Obsah olejovej nádrže (cm³) 240 240 240 240

Maximálna dížka vodiacej lišty (cm) 35 35 40 40

V závislosti od vlastností miestnej siete zdroja elektrickej energie môže pri použití tohto výrobku nastat' krátky pokles napätia v momente, ked' výrobok zapnete. Toto môže mať vplyv na ostatné elektrické spotrebiče, napr. chvílkové stlmenie svetla lampy. Ak je p vášho zdroja elektrickej energie nižšia ako hodnota uvedená v tabul'ke (pre váš model), tieto vplyvy na elektrické spotrebiče nenastanú. Hodnotu sieťovej impedancie zistíte v spoločnosti, ktorá je dodávatel'om elektrickej energie.

A. SPLOŠNI OPIS

1) Zadnja ročica
2) Zadnji ščitnik
3) Sprednja ročica
4) Sprednji ščitnik/ročica zavore verige
5) Zunanji gumb napenjalnika verige
6) Vijak napenjalnika verige
7) Zatič napenjalnika verige
8) Pokrov rezervoarja za olje
9) Merilnik preostalega olja v rezervoarju
10) Prezračevalne odprtine
11) Kabel
12) Ročno
13) Stikalo
14) Blokada stikala
15) Veriga
16) Vodilni zob
17) Rezalni člen
18) Merilnik rezalne globine
19) Rezalni zob
