CSE1935S - Пила MCCULLOCH - Безкоштовний посібник користувача

Тип продукту	Бензопила
Марка	McCulloch
Модель	CSE1935S
Робочий об'єм	35 см³
Потужність	1,5 кВт
Довжина шини	40 см (16 дюймів)
Крок ланцюга	3/8 дюйма
Калібр ланцюга	0,050 дюйма
Об'єм паливного бака	0,25 л
Об'єм бака для масла ланцюга	0,15 л
Вага (без шини та ланцюга)	4,2 кг
Рівень шуму (LwA)	108 дБ(А)
Рівень вібрації (передня/задня)	3,8 / 4,5 м/с²
Живлення	Суміш бензину та масла для двотактних двигунів (40:1)
Запуск	Ручний стартер з вбудованим підсосом
Гальмо ланцюга	Так, інерційне
Натяг ланцюга	Без інструменту, бічним колесом
Поточне обслуговування	Очищення повітряного фільтра, заточування ланцюга, змащування шини
Доступні запчастини	Шина, ланцюг, свічка запалювання, повітряний фільтр, карбюратор
Ремонтопридатність	Індекс ремонтопридатності: 7,5/10 (оцінка)
Гарантія	2 роки на запчастини та роботу

Часті запитання - CSE1935S MCCULLOCH

Як запустити бензопилу McCulloch CSE1935S?

Переконайтеся, що гальмо ланцюга вимкнено. Натисніть на курок газу, поставте підсос у положення 'Закрито'. Смикайте стартер до клацання, потім переведіть підсос у 'Відкрито' і смикніть знову.

Яка ємність бака для масла ланцюга?

Бак для масла ланцюга має ємність близько 0,15 літра (150 мл). Використовуйте спеціальне масло для ланцюга.

Що робити, якщо ланцюг ріже не прямо?

Перевірте натяг ланцюга (має бути правильним) та заточування. Тупий або неправильно натягнутий ланцюг може призвести до косих різів. Заточіть зуби або замініть ланцюг.

Як відрегулювати натяг ланцюга?

Використовуйте безінструментальне регулювальне колесо збоку пилки. Повертайте за годинниковою стрілкою, щоб натягнути ланцюг. Ланцюг має бути натягнутий, але вільно рухатися на шині.

Яку суміш бензину/масла використовувати?

Рекомендується суміш 40:1 (5 літрів неетилованого бензину на 125 мл якісної двотактної олії). Дотримуйтесь цього співвідношення, щоб уникнути пошкодження двигуна.

Як почистити повітряний фільтр?

Зніміть кришку фільтра, вийміть поролоновий фільтр. Промийте його в мильній воді, сполосніть і висушіть. Просочіть чистою моторною олією перед встановленням.

Яка рекомендована довжина шини?

Модель CSE1935S призначена для шини 40 см (16 дюймів). Використання довшої шини може перевантажити двигун.

Як обслуговувати ланцюг?

Регулярно заточуйте ланцюг відповідним круглим напилком. Витримуйте кут 30° і перевіряйте глибиномір кожні три заточування. Змащуйте ланцюг після кожного використання.

Що робити, якщо бензопила сильно димить?

Перевірте суміш: надлишок масла викликає надмірне димлення. Очистіть глушник і вихлопну трубу. Переконайтеся, що вентиляційні отвори не заблоковані.

Як замінити свічку запалювання?

Від'єднайте ковпачок свічки, використайте свічковий ключ, щоб викрутити її. Перевірте зазор (0,5 мм). Замініть на свічку вказаного типу (напр. NGK BPMR7A). Затягніть рукою, потім на 1/4 оберту.

ПОСІБНИК КОРИСТУВАЧА CSE1935S MCCULLOCH

UA атк нст к Електрична ланцюгова пила

GB

IM OR AN INFORMA ION

Прочитайте перед використанням і збережіть для подальшого використання

У зв'язку з постійним покращенням продукції, компанія-виробник зберігає за собою право змінювати характеристики, зазначені у цьому керівництві без попереднього повідомлення.

A

C
1

35cm Цепь
Шина
40cm Цепь
Шина

Номер детали: 3 38

Номер детали: 4

Номер детали: 3 3

Номер детали:

В. МЕРКИ ЗА БЕЗОПАСНОСТ

ЗНАЧЕНИЕ НА СИМВОЛИТЕ

щ ряз

p

ц , у

,3 щ

中

Д г з щ у й

ряз

Вр д

p

p :

p

p

Из

дй щ

ряз

[Non-Text]

РД

H

ДУ

й

3

П нено на ее аа а ас

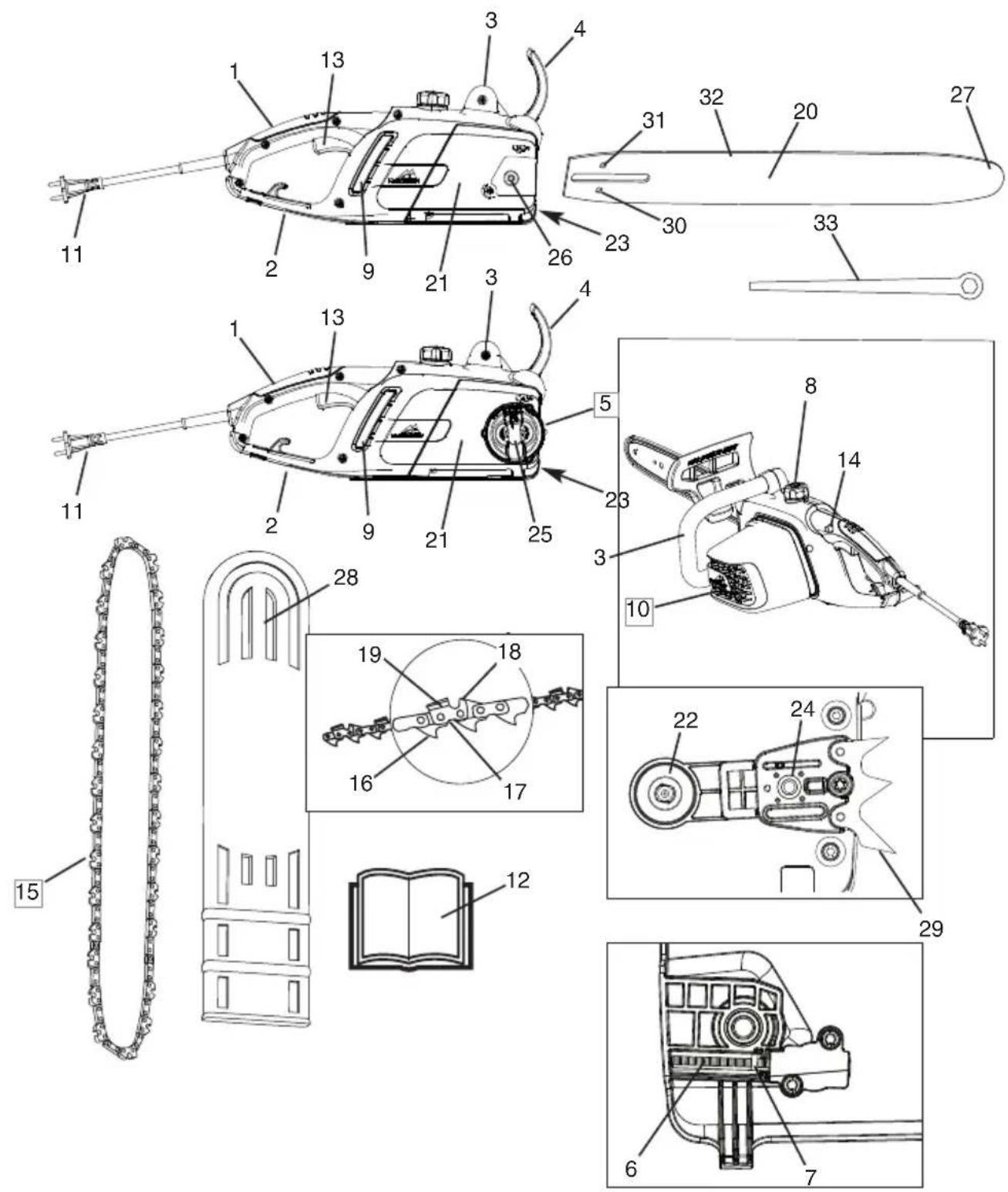

1) Задня рукоятка
2) Задній захист руки
3) Передня рукоятка
4) Передній захист руки/гальмо ланцюга
5) Зовнішня рукоятка пристрою для натягування ланцюга
6) Болт для натягування ланцюга
7) Штир натягування ланцюга
8)Кришка бака мастила
9) Вікно контролю рівня мастила
10) Отвори для вентиляції
11) Кабель
12) Керівництво
13) Вимикач
14) Блокування вимикача
15) Ланцюг
16) Зубець приводу
17) Ланка різання
18) Обмежувач глибини різання

19) Зубець різу
20) Шина
21) Кришка тягової зірочки
22) Тягова зірочка
23) Штир зупинки ланцюга
24) Гвинт фіксації шини
25) Внутрішня рукоятка, що фіксує пильну шину
26) Гайка, що фіксує пильну шину
27) Коліщатко наконечника
28) Захисний чохол шини
29) Гак
30) Гніздо штиря натягування ланцюга
31) Отвір мастила
32) Напрямний жолоб
33) Гайковий ключ/викрутка

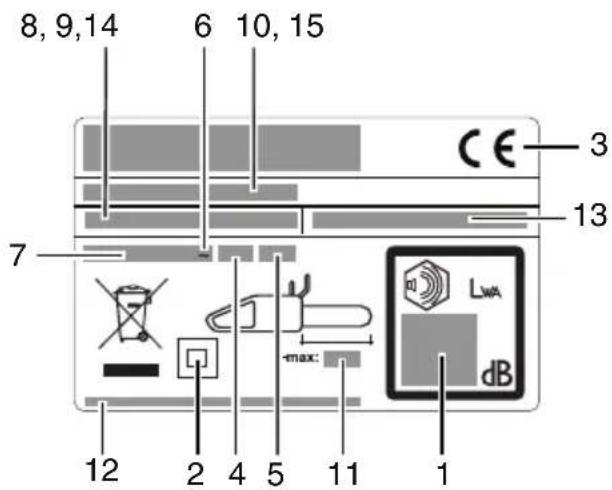

Приклад етикетки

1) Габантований рівень звукової потужності відповідно до Директиви 2000/14/EC
2) Інструмент класу II
3) Маркування відповідності ЄС
4) Номінальна частота
5) Номінальна потужність
6) Змінний струм
7) Номінальна напруга
8) Тип
9) Код виробу
10) Рік виготовлення
11) Максимально припустима довжина шини
12) Назва й адреса виробника
13) Артикул номер (Електрична ланцюгова пила)
14) Модель
15) Серійний номер

В. ЗАХОДИ БЕЗПЕКИ

ЗНАЧЕННЯ СИМВОЛІВ

! жно прочит йте кері ницт о

3 хисні чере ики

К ск, н ушники і з хисні окуляри бо з хисний козирок

Рук иці для з хисту ід порізі

До і шт ни для з хисту ід порізі

Г льмо дез кти о не, кти о не

Вийняти илку, якщо к бель пошкоджений

Не підпуск йте сторонніх осіб

Загальні застереження щодо дотримання вимог техніки безпеки і усіх інструкцій при користуванні електроприладом

ПОПЕРЕДЖЕННЯ: Прочитайте усі застереження щодо дотримання вимог техніки безпеки і усі інструкції. Недотримання застережень та інструкцій може призвести до ураження електричними струмом, пожежі і/або серйозного травмування. Збережіть усі застереження та інструкції для подальшого використання.

Термін «електроінструмент» у застереженнях стосується інструментів, які працюють від електричної мережі (через шнур) або акумуляторних (бездротових) інструментів. ежніка безпеки на обочом міс і

a) абезпеч йте по я окта об е освіт ення в обочій зоні. Безлад і погане освітлення сприяють нещасним випадкам.
b) Не ко ист йтеся е ект оінст ментом виб хонебезпечном се е ови і нап ик а поб из егкозаймистих і ин газів чи пи у. Електроінструменти утворюють іскри, які можуть запалити пил або випари.
6) Не дозво яйте дітям і стороннім юдям наб ижатися до вас ко и ви пращюєте з е ект оінст ментом. Ви можете відволіктися і втратити контроль. Е ект онебезпека
a) и ки е ект оінст ментів повинні підходити до розеток. Ніко и не перероб яйте ви ку. Не використовуйте жодних перехідників д я зазем ених е ектроінструментів. Неперероблені вилки і відповідні розетки зменшують ризик ураження електричним струмом.

Н прям зубця різки.

3 жди трим йте інструмент обом рук ми

Небезпек ідд чі

Не з лиш йте під дощем бо у оло ому середо ищі.

М стило л нцю

Не робити...

Виключити м шину

Вийняти илку перед ре улю нням бо чисткою.

Ризик ур ження електричним струмом

b) Уникайте контакту із зазем еними поверхнями нап ик а т бол ово ами а іато ами е ект оп итами чи хо о и никами. За таких умов існує підвищений ризик ураження електричним струмом.
e) Не за ишайте е ектроінструменти під дощем чи у во огому середовищі. Вода, яка потрапляє в електроінструмент, збільшує ризик ураження електричним струмом.
d) Не озво яєт ся вико истов вати шн не за п изначенням. Ніко и не вико истов іте шн я пе енесення перетягування чи виймання ви ки є еектроінструменту з розетки. Примайте шнур дедали від гарячих, масляних поверхонь, гострих країв або рухомих частин. Пошкоджені або заплутані шнури збільшують ризик уранення електричним струмом.
e) Пі час експ ата її е ект оінст мента п осто неба вико истов йте по овж вач шн а який пі хо ит я застос вання на ві к итом повіт і. Використання шнуру, який підходить для застосування на відкритому повітрі, зменшує ризик ураження електричним струмом.
f) При експ уатації в ектроінструмента у во огих місяях підк ючайте його до мережі об аднаної пристроєм захисного вимкнення. Використання ПЗВ зменшує ризик ураження електричним струмом.

те пи ними с і к їте за тим о обите та от имуйтеся прави здорового г узду під час експ уатації е ектроінструмента. Не використовуйте е ектроінструмент ко и вивтом ені або перебуваєте під вп ивом наркотиків а кого ю або іків. Втрата уваги на мить під час експлуатації електроінструмента може призвести до серйозної травми.

b) Використовуйте засоби індивідуального захисту. Обов'язково необхідно користуватися засобами захисту для очей. Засоби захисту, наприклад: протипиловий респіратор, нековзні захисні черевики, каска або засоби захисту органів слуху, які використовуються у відповідних умовах, зменшують ризик травм.

с) а обігання ненавмисном за ск . е еконайтеся о е емикач знахо иться вимкненом оло енні е ні і кл чити інст мент о е ела елект о ивлення і або о ак м лято но бата е а тако и і нятті або е енесенні інст мента. Перенесення електроінструментів, тримаючи палець на перемикачі або підключеним і працюючим може призвести до нещасного випадку.

d) риберіть усі регул вальні клини або гайкові кл чі ер ні вкл чати електроінструмент. Гайковий ключ або клин у контакті з обертовою частиною електроінструмента можуть призвести до травм.

e) е тягніться алеко. ав и збе ігайте івноваг і баланс. Це дозволить краще контролювати електроінструмент у непередбачених ситуаціях.

f) О ягайтеся нале ним чином. єо ягайте и окий о яг або велі ні ик аси. Тримасте волосся, одяг і рукавички дедалі від рухомих частин. Широкий одяг, ювеліроні прикраси або довге волосся можуть захопити рухомі частини.

g) к о е є бачене і ' нання илові смокт вача чи илозбі ника є еконайтеся о вони ик і лені нале ним чином. Використання пилозбірника може зменшити небезпеку, пов'язану з пилом.

4) Екс луатация та догляд за електроінструментом

a) Не фо Належний електроінструмент працюватиме краще і безпечніше на тій швидкості, яка для нього призначена.

b) Не о щое ще ще що / що що ще Будьяний електроінструмент, яким неможливо керувати за допомогою вимикача, є небезпечним та підлягає ремонту.

c)

d) Elектричні інструменти становлять небезпеку в руках непідготовлених користувачів.

e) 0 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 Багато нещасних випадків виникають внаслідок недостатнього технічного обслуговування електричних інструментів.

f) Належний догляд за різальними частинами інструменту забезпечує меншу вірогідність заїдання і легший контроль.

g) Використання електроінструмента для цілей, інших за ті, для яких він призначений, може причинити виникнення небезпечної ситуації.

a) є вісне обсл гов вання елект оінст мента овинен викон вати квалі ікований майсте з вико истаннямли є і ентичних за асних частин. Це гарантуватиме підтримання безпечної роботи електроінструмента.

Правила безпечного використання ланцюгової пили:

- амагайтеся тримати частини тіла якнайдалі від рац чо или. еред вкл ченням или ереконайтею що ланц гні з чим не стика ться. Неуважність підкаєвиваристання ланцюгоїтили може привести дозатятуванняпилю,дягу або спричинення серйозних травм.

• ав и т имайте из аво ко за на коятк а ліво за в е н . Тримання LANЦЮГОВОЇ пили у інший способ тідвищую ризини правмії категорично не повинно застосовуватися.

- римайте інструмент ли є за ізольовані overlookingі тому що ланц г или мо є рийти в зіткнення зі сховано роводко або власним нуром. При зіткненні ланцюга пили із проводом, що перебуває під напругою, неізольовані металеві частини інструменту можуть також потрапити під напругу, і є небезпяна, що оператор отримає удар еланпричнить струмом.

- Використовуйте захисні окуляри та засоби захисту органів слуху. Крім того рекоменду ться використовувати засоби захисту для голови рук ніг і сту őнь. Захисний одяг, що відповідає вимогам, знижує ризик поранення відлетілою скітою або випадкового контакту з ланцегом.

• е рац йте з ию на дереві. Робота з пилону на дереві може стати причиною нещасних випадків.

ав и збе ігайте на ійн о о і за скайте лан гов ил ли є коли сто те на не хомій без echній і івній ове хні. Слизькі або нестійкі поверхні, такі як сходи, можуть викликати втрату рівноваги або контроль над ланцюговою пилою.

- різа чи пілку яка знаходиться ід на руго будьте готові відсючити. Коли напруга у деревинних волокнах зникає, вітка, що спружинилася, може вдарити працівника та/ або викликати втрату контролю над ланцюговою пилюю.

- Будьте особливо ильними коли обрізу те кущі і молоді дерева. Тонкі гілки можуть захопити ланцюг пилки, полетіти на вас або збити зрівновати.

• ереносьте викл чену илу за ередн ручку трима чи як дедалі від тіла. рит анс о т ванні або збе ігännі или зав и вико истов йте захисний чохол ини. Належне керування пилою знижує ризик випадкового контакту з рухливим ланцюгом.

- маз йте та натяг йте лан г а тако замін йте наса ки или от им чись інст к йй. Неналежним чином натягнутий або змазаний ланцюг може збільшити вірогідність ушкодження або віддачі пили.

- те те за тим щоб ручки или були зав ди сухими чистими і не замасленими. Замаслені ручки слизькі, що може викликати втрату контролю над пилою.

Вико истов йте ил ли е ля оботиз е equino . е вико истов йте ил ля ілей не е е бачених і інст кі . а икла не вико истов йте лан гов ил ля ізання ластику цегельно кладки або не деревинних будівельних матеріалів. Використання пили для щілей, інших за тії, длияякиж вона призначена, може призвести до небезпечної ситуації.

ричини відкидання или та його за обігання: Відкидання пили відбувається, коли верхня частина шини торкається будь-якого предмета або коли пила застряє у деревині.

У деяких випадках контакт вершини ланцюга може спричинити ралтову зворотну реакцію, яка виштовхує шину вгору та назад на оператора.

Защемлення ланцюга пилки у частині вершини шини може швидко штовхнути шину назад на оператора. Будь-яка з цих реакцій може спричинити втрату контролю над пилою, що може спричинити серйюзне травмування. Не покладайтеся виключно на запобіж механізми, вбудовані у пилу. Працюючий з ланцюговою пилою повинен завжди вживати необхідні заходи обережності, щоб уникнути травм і нещасних випадків.

Відкидання пили можливе у результаті неналежного та/або неправильного використання інструмента:абоза певних умов, і може бути відвернутими при дотриманні відповідних запобіжних заходів, описаних нижче:

- берігайте твердий захват т им чи чки лан гово или обома ками оло ення тіла та к озволить оти іяти силі ві ки ання. Сила відкидання може контролюватися працівником при дотриманні заходів обережності. Не відпускайте пилу з рук.

- є здійсн йте різання вище івня лечей. Виконання цієї вимоги допомагає запобігти мимовільному контакту кінцевої частини шини з об'єктом і сприяє більшому контролю над ланцюговою пилою в непередбачених ситуаціях.

- При заміні використовуйте тільки зазначені виробником шини та ланцюги. Невідповідні змінні ланцюги та шини можуть привести до поломки ланцюга та/ або відкидання пили.

- икон йтете нічний огл і заточенн или ві ові нозінст к і ю ви обника. Зношування обмежувача глибини різання може привести до посилення відкидання пили.

Додаткові рекомендації з те ніки без еки

1. ико истанн ке івни тва. Будь-який працівник, що користується цим інструментом, зобов'язаний дуже уважно ознайомитися з керівництвом користувача. Керівництво користувача має входити до комплекту у разі продажу чи передачі іншій особі.

2. а обі ні за о о застос ванн інст мента. у жодному разі не дозволяйте користуватися інструментом особам, що не ознайомилися з інструкціями керівництва. Особи без досвіду роботи повинні пройти етап підготовки, і працювати пилою з обов'язковим застосуванням козел.

3. онт ольна є еві ка. Кожен раз перед використанням ретельно перевіряйте інструмент, особливо якщо він використовувався протягом тривалого часу або якщо спостерігаються ознаки несправності. Перед використанням виконайте всі дії, описані в розділі «Технічне обслуговування – і зберігання».

4. емонті те нічне обсл гов ванн . Всі компоненти інструмента, які можна замінювати самостійно, детально описані у розділі «Монтаж/демонтаж». Всі інші компоненти виробу при необхідності замінюються тільки в офіційному сервієному центрі.

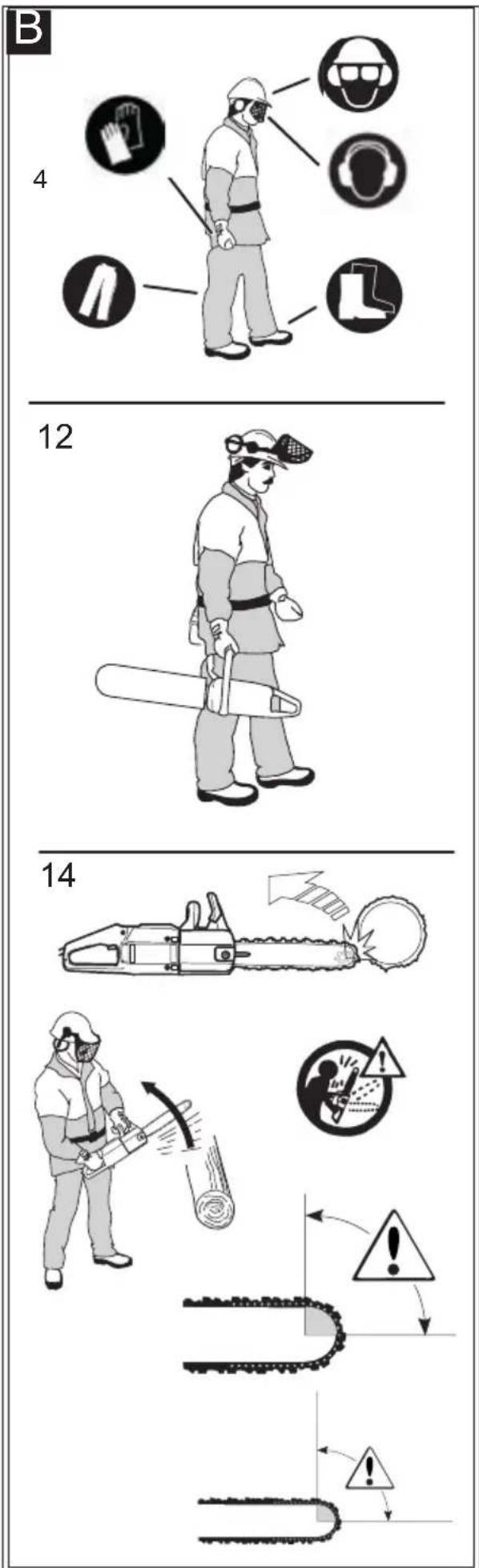

5. С єюд г. (мал 4) До комплекту спецодягу для роботи з ланцюговою пилою входять: захисний одяг, що облягає, безпечне взуття на неслизькій підошві, удароміцні та протипорізні щитки на миску черевика, непрорізуvalньі антивібраційні рукавични, захисніюкуляри або безпечна маска, засоби захисту органів слуху та захисна каска (при небезпеці падіння об'єктів).

6. кі ливі мови екс л ата її. іб а і і івень ш м . Тривале використання інструменту та шум і вібрації можуть викликати у працівників дратливість, стрес, втому та гіпоакузію (порушення слуху). Тривале використання виробу піддає працівника вібраціям, які можуть сприяти виникненню «синдрому білих пальців» (феномен Рейно), тунельного синдрому зап'ястя та інших подібних порушень.

7. кі ливі мови екс л ата її. імічні чечовини. Уникайте контакту масла ланцюга з поверхнею шкіри та очима.

8. кі ливі мови екс л ата її. исока тем е ат а. Під час використання тягова зірочка та ланцюг істотно нагріваються. Уникайте контакту з ними.

9. Під час роботи цього приладу утворюється електромагнітне поле. Це поле може за деяких умов впливати на роботу активних або пасивних медичних імплантатів. Щоб зменшити ризик серйозних або смертельних травм, рекомендуємо особам з медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього приладу.

П авила те ніки без еки избе ігännі і

т анс о т ванні. мал. При перенесенні пили на нове робоче місце необхідно від'єднати мережний штекер та активувати важіль гальма ланцюга. Перед транспортуванням або зберіганням надягніть на шину захисний кожух. Переносити пилку треба за ручку, направивши шину назад, а при транспортуванні на автомобілі надійно закріпити, щоб запобігти ушкодження.

і ки анн . (мал. 4) Відкидання – це різкий реверсивний рух пили убік користувача. Як правило, він трапляється, якщо верхня частина переднього кінця шини (звана «зоною виникнення відкидання») стикнулася з будь-яким предметом, або у випадку застрягання ланцюга в стовбурі дерева. При виникненні відкидання пила стає некерованою, що може призвести до травмування або навіть до смерті. Важіль гальма ланцюга та інші запобіжні пристрої не можуть повною мірою захистити користувача від травм: користувач повинен знати, за яких умов виникає відкидання, і виключати його появи, опираючись на досвід і дотримуючись усіх правил належного використання електропили (наприклад, ніколи не обрізати кілька гілок відразу, тому що це може призвести до випадкового впливу на «зону виникнення відкидання»).

ез ека в обочій зоні

1. Ніколи не дозволяйте користуватися виробом дітям або людям, які не ознайомилися з цими інструкціями. Вік оператора може обмежуватися місцевими нормами.
2. Використовуйте цей виріб у такий спосіб та для виконання таких операцій, які описані у цій інструкції.
3. Уважно огляньте робоче місце для визначення можливих джерел небезпеки (наприклад, дороги, стежки, лінії електропередач, небезпечні дерева тощо)
4. Недопускайтесторонніх осіб і тварин до робочої зони (при необхідності обгородіть її та встановить попереджувальні знаки) у радіусі не менш 2,5 метрів х на висоту дерева; мінімальний радіус робочої зони повинен бути не менше десяти метрів.
5. Оператор або користувач несе відповідальність за нещасні випадки або шкоду, заподіяну іншим людям та їх майну.

лект обез ека

1. Рекомендується використовувати пристрій захисного відключення (ПЗВ) з номінальним струмом не більше 30 міліамперів. Навіть якщо ПЗВ установлено, це не дає 100% гарантії безпеки, тому завжди слід дотримуватися правил техніки безпеки. Перевіряйте ПЗВ при кожному використанні виробу.
2. Перед початком роботи огляньте кабель. При виявленні ознак ушкодження або зношування кабель варто замінити.
3. Не використовуйте електропилу, якщої кабель ушкоджений або зношений.
4. Негайно від'єднайте виріб від електромережі, якщо кабель перерізано або пошкодилася ізоляція. Не торкайтеся електричного кабелью, поки не буде вимкнене електроживлення. Не ремонтуйте перерізаний або пошкоджений кабель. Замініть його новим.
5. Ваш електричний кабель повинен бути розгорнутим. Згорнуті кабелі можуть перегрітися та зменшити ефективність роботи вашого виробу.
6. Постійно стежте, щоб кабель і кабельний подовжувач перебували при роботі позаду, не створюючи джерел небезпеки для працівника і оточуючих. Переконайтеся, що ніщо не може зашкодити кабель (джерело вогню, гострі предмети та кромки, масло та ін.);
7. Розташовуйте кабель так, щоб він не чіплявся за сучки під час різання.
8. Завжди відключайте мережу живлення перед від'єднанням штепселів, кабельної муфти або кабельного подовжувача.
9. Відключіть живлення, від'єднайте мережний штекер і перевірте кабель на предмет ушкоджень або зношувань тим, як змотувати для зберігання. Не намагайтесь полагодити ушкоджений кабель. Для заміни кабелю зверніться до офіційного сервісного центру.
   10.Від'єднайте мережний штекер відразу після завершення роботи з електропилою.
   11.Завжди змотуйте кабель обережно, не перегинаючи його.
10. Підключайте лише до джерела змінного струму з напругою, вказаною на паспортній табличці виробу.
11. Електропила має подвійну ізоляцію відповідно до стандартів EN60745. За жодних обставин не слід заземлювати будь-яку частину цього виробу.

абелі

1. Кабелі живлення та подовжувачі можна придбати в місцевому авторизованому сервісному центрі
2. Використовуйте тільки сертифіковані кабельні подовжувачі
3. Кабелі та подовжувачі повинні призначатися для роботи поза приміщенням та відповідати H07 RN-F або IEC 60245 позначка 66.
4. Якщо при роботі з виробом ви хочете використати кабельні подовжувачі, то повинні бути використані лише кабелі наступних розмірів:

o eni

• 5,0 mm²: макс. довжина 40 м
• 5,0 мм²: макс. довжина 60 м
• 8,0 мм²: макс. довжина 100 м

o e l

4

4

• 5,0 мм²: макс. довжина 50 м
• 8,0 мм²: макс. довжина 90 м

С. ОПИС ОБЛАДНАННЯ ДЛЯ БЕЗПЕКИ

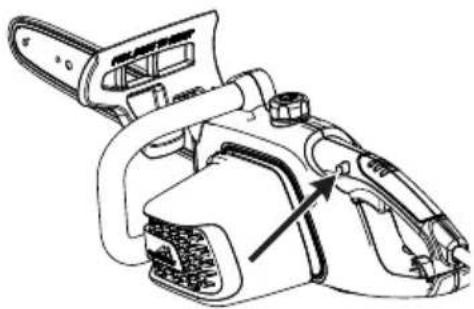

БЛОКУВАННЯ ВИМИКАЧА

На Вашій машині встановлений цей пристрій який, якщо не включений, перешкоджає натисненню на вимикач для попередження випадкового включення.

АЛ МО ЛАН

A

ИВ

У КАНН ВИМИКАЧА

Ваша машина оснащена пристроєм, який негайно блокуює ланцюг при відпусканні вимикача; у тому випадку, якщо воно не працює, НЕ використовуйте машину, а віднесіть її до авторизованого сервісного центру.

Передній захист руки (за умови, що машина утримується правильно) слугує для того, щоб ваша ліва рука не могла увійти до контакту з ланцюгом. Передній захист руки також приводить в дію гальмо ланцюга, включаючи пристрій, який блокує ланцюг менше, ніж за 0,15 секунд у випадку зворотного удару. Гальмо ланцюга не включене, коли передній захист руки натягнутий назад і заблокований (ланцюг може рухатися). Гальмо ланцюга включене, коли передній захист руки відведений вперед (ланцюг заблокований). Гальмо ланцюга може бути приведене у дію за допомогою поштовху вперед лівим зап'ястям, або коли зап'ястям входить у контакт із переднім захистом руки внаслідок віддачі. Коли виріб використовується з ножем в горизонтальному положенні, наприклад, під час спилювання дерева, ланцюгове гальмо надає менший захист.

ПРИМІТКА: Коли гальмо ланцюга включається, запобіжний вимикач відключає струм від двигуна.

ОБМ УВАЧ ЛАН А

Цей виріб обладнаний обмежувачем ланцюга ( 4) розташованим під зірочкою. Цей механізм призначений для припинення руху ланцюга у зворотному напрямку у випадку його поломки або зсуву. Цих ситуацій можна уникнути, забезпечивши правильне натягнення ланцюга (Див. розділ «D. Монтаж/демонтаж»).

А Н А И АВО

Служить для захисту або розриву ланцюга.

руки у випадку відкидання

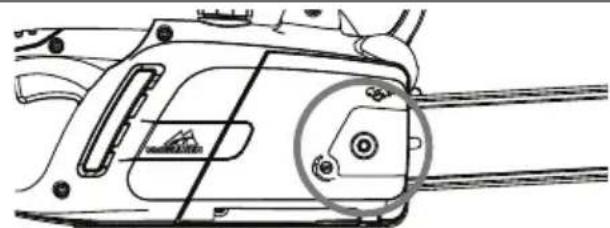

D. МОНТАЖ/ДЕМОНТАЖ

Залежно від моделі машини порядок монтажу змінюється, тому необхідно керуватися малюнками, а також типом, зазначеними на етикетці виробу. Звертайте увагу на правильне виконання монтажу.

1. Перевірте, що гальмо ланцюга не включене, у противному випадку, відключіть його.

2a. Відкрутіть гайку, що фіксує пильну шину, та зніміть кришку тягової зірочки. 2b. Відкрутіть рукоятку, що фіксує пильну шину, та зніміть кришку тягової зірочки.

З Утримуючи ланцюг на коліщатку наконечника, надягніть його, встановлюючи в напрямному жолобі. У Переконайтеся, щоб гостра сторона зубеця різу на верхній частині шини була спрямована вперед. Надягайте рукавиці.

1. Переконайтеся, що штифт для натягування ланцюга перебуває якнайдалі від тягової зірочки. Встановіть шину на гвинт фіксації ножа та на штифт для натягування ланцюга, і надіньте ланцюг на тягову зірочку. Встановіть на місце кришку тягової зірочки, переконавшись, що зубці приводу ланцюга знаходяться у зачепленні з тяговою зірочкою та попадають у напрямний жолоб.

5a. Затягуйте рукою гайку, що фіксує пильну шину, поки вона не буде затягнута не занадто туго. 5b. Затягуйте рукоятку, що фіксує пильну шину, поки вона не буде затягнута не занадто туго.

6а. Для того, щоб натягнути ланцюг, повертайте болт для натягування ланцюга по годинниковій стрілці, використовуючи гайковий ключ/викрутку. Для того, щоб зменшити натягування, повертайте болт проти годинникової стрілки (при виконанні цієї операції тримайте ніс пильної шини спрямованим нагору) 6b. Для того, щоб натягнути ланцюг, повертайте зовнішню рукоятку пристрою для натягування ланцюга по годинниковій стрілці. Для того, щоб зменшити напругу, повертайте рукоятку проти годинникової стрілки. (при виконанні цієї операції тримайте ніс пильної шини спрямованим нагору)

1. Натягніть ланцюг доти, поки натягнення не буде правильним. Відтягніть ланцюг від пили та переконайтеся, що проміжок становить приблизно 2-3 мм

8a. Затягніть гайку, що фіксує пильну шину, використовуючи гайковий ключ/викрутку. 8b. Закріпіть пильну шину, поки вона не буде надійно зафіксована.

При надлишковому натягненні ланцюга може відбутися занадто сильне навантаження на двигун, що приведе до його ушкодження, при недостатньому натягнення може відбутися його від'єднання. Правильно натягнутий ланцюг поліпшує характеристики різання та подовжує термін його служби. Часто перевіряйте натягнення ланцюга, оскільки його довжина витягується при використанні (особливо, якщо ланцюг новий, при першому монтажі повторно перевірте напругу через 5 хвилин після початку роботи); у жодному разі, не натягуйте ланцюг відразу після використання, а почекайте, поки він охолоне.

Якщо необхідно відрегулювати натягнення ланцюга, варто завжди послабити гайку/рукоятку, що фіксує пильну шину перед тим, як впливати на болт/ рукоятку для натягування ланцюга; правильно натягнути його та повторно закрутити гайку/ рукоятку, що фіксує пильну шину.

Е. ПУСК I ЗУПИНКА

Пуск міцно тримаючи обидві рукоятки, вивільніть важіль гальма ланцюга. у той же час переконавшись, що рука усе ще перебуває на передній рукоятці, натисніть і тримайте натиснутим блок вимикача л. Е1), потім натисніть на вимикач л. Е ) (у цей момент блок вимикача може бути відпущений).

к : машина зупиняється, коли ви відпускаєте вимикач. У тому випадку, якщо машина не зупиниться, включіть гальмо ланцюга, від'єднайте кабель від мережі та віднесіть її до авторизованого сервісного центру.

.3 А НН ИНИ А ЛАНЦЮГА

УВАГА! Недостатис змащування пристосувань різання приводить до розриву ланцюга з ризиком серйозних нещасних випадків, у тому числі смертельних. Змащування ножа і ланцюга забезпечується автоматичним насосом.

Дивіться розділ «Технічне обслуговування і зберігання», щоб переконатися, що масло ланцюга подається в достатній кількості.

В сл л

Використовувати винятково нове масло (спеціального типу для ланцюгів) з доброю в'язкістю: масло повинне мати добре прилягання та забезпечувати необхідні характеристики ковзання, як влітку, так і взимку. Там, де відсутня можливість придбання масел для ланцюга, використовувати масла для трансмісії ЕР 90.

Ніколи не використовувати відпрацьовані масла, оскільки вони шкідливі для вас, машини та навколишнього середовища. Перевірте, що масло підходить для температури навколишнього середовища, в якому використовуватиметься пристрій: При температурах нижче 0°C деякі масла стають більш в'язкими, занадто навантажуючи насос і приводячи до його ушкодження. Для вибору найбільш відповідного масла звертайтеся до авторизованого сервісного центру.

л сл

Відкрутіть пробку резервуара масла, наповніть резервуар так, щоб масло не вийшло назовні (якщо це відбудеться, ретельно очистіть мотопилу) і добре закрити пробку.

HI H СЛУГ У АНН 13 ГАНН

УВАГА! При роботі в особливо сильно забрудненому або пильному середовищі, описані операції повинні виконуватися з більшою частотою, у порівнянні із зазначеною.

П р дк к р с

Перевірте, щоб насос масла ланцюга працював правильно: направте шину у напрямку до світлої поверхні, на відстані приблизно 20 сантиметрів; через хвилину роботи машини на поверхні повинні з'явитися явні сліди масла л.1.

Перевірте, що для включення та виключення гальма ланцюга не потрібне надлишкове зусилля, недостатне зусилля і що він не заблокований. Окрім того, перевірте що інструмент не включається занадто легко і що він не заблокований. Потім необхідно перевірити роботу, як зазначено: відключіть гальмо ланцюга, правильно візьміться за рукоятку машини та приведіть її в дію, включіть гальмо ланцюга, штовхнувши передній захист руки зап'ястям/ лівою рукою, не відпускаючи при цьому рукоятки л. Якщо гальмо ланцюга працює правильно, ланцюг повинен бути негайно заблокований. Перевірте, що ланцюг заточений, у доброму стані та правильно натягнутий. У випадку, якщо він зношений нерівномірно або має зубець різу розміром усього 3 мм, його варто замінити л.

Регулярно робіть очищення вентиляційних прорізів, щоб уникнути перегріву двигуна л. Перевірте роботу вимикача та блокування вимикача (необхідно виконувати при відключеному гальмі ланцюга): включіть вимикач і блокування вимикача та перевірте, щоб вони поверталися в положенні спокою, я тільки їх відпускають; перевірте, що без включення блокування вимикача, неможливо включити вимикач. Перевірте, що штир зупинки ланцюга та захист правої руки зберегли цілісність і не мають явних пошкоджень, тобто пошкоджень матеріалу.

Перевірте шину, якщо необхідно, ретельно очистіть отвори мастила л. і напрямний жолоб л. У тому випадку, якщо вона зношена або має надлишкові жолоби, замініть її. Регулярно виконуйте чищення тягової зірочки і перевіряйте ступінь її зношування л. Змазуйте коліщатко ножа консистентним мастилом для підвипників через зазначений отвір л.

ЛКЛ

Якщо ланцюг не ріже, не натиснувши шиною на дерево і утворюється дуже тонка стружка, це є ознакомю того, що він погано заточений. Якщо при різанні не утвориться стружка, ланцюг повністю затупився і під час різання podrібнює дерево в пил. Добре заточений ланцюг сам просувається вперед в дереві і утворює крупну і довгу стружку.

Ріжуча частина ланцюга складається з ланки різу л. зубця різу л.1 і обмежувачем різу л.11. Різниця рівнів між цими елементами визначає глибину різу; для того, щоб досягти гарного заточування, необхідна напрямна напилка і круглий напилок діаметром 4 мм. Слідуйте наведеним далі інструкціям: при надітому і правильно натягнутому ланцюзі встановіть гальмо ланцюга, встановіть направляючу напилка, як показано на малюнку, перпендикулярно шині л.1 , і працюйте на зубці різу під кутом, зазначеним на малюнку л.1 , здійснюючи заточування по напрямку від внутрішньої сторони до зовнішньої сторони і послабляючи тиск на етапі повернення (дуже важливо виконувати інструкції: надлишкові, недостатні кути заточування або помилковий діаметр напилка підвищують ризик зворотного удару реакції). Для того, аби блокові кути були більш точними, рекомендується встановити напилок так, щоб він перевищував по вертикалі верхню ріжучу частину приблизно на 0,5 мм. Спочатку варто заточити всі зубці однієї сторони, потім повернути пилку і повторити операцію. Перевірте, що після заточування всі зубці мають однакову довжину і що висота обмежувачів глибини дорівнює 0,6 мм нижче верхньої ріжучої частини: перевірте висоту, використовуючи шаблон і напилки (за допомогою плоского напилка) частин, що виступають, потім закругліть передню частину обмежувача глибини л.1 , звертаючи увагу на те, щоб не сточувати також зубець захисту від зворотного удару л.1

Віднесіть інструмент до авторизованого сервісного центру для повного огляду і контролю пристроїв гальмування.

Зберігайте інструмент у проходному, сухому, недоступному для дітей місці. Не зберігайте надворі.

(мал.1) Під час роботи варто уникати:

- пиляння стовбура у таких ситуаціях, коли він може зламатися під час різання (дерево в натягу, сухі дерева, і т.д.): несподіваний перелом може бути дуже небезпечним.

- застрявання шини або ланцюга під час різання: якщо це трапилося, від'єднайте інструмент від мережі живлення і спробуйте підняти стовбур, збільшуючи зусилля за допомогою належного інструмента; не намагайтеся звільнити інструмент, трясучи або тягнучі його, оскільки ви можете пошкодити інструмент або травмуватись.

- ситуацій, що можуть сприяти зворотному удару реакції. - використання пили вище висоти плеча

- розпилювання дерева зі сторонніми предметами в ньому, наприклад, цвяхами мал.1 Під час роботи:

- Якщо ви працюєте на похилій поверхні, завжди стійте вище стовбура, щоб дерево не вдарило вас при падінні.

- Під час валки дерев завжди завершуйте розпочату роботу: частково спиляне дерево може зламатися.

- Після закінчення кожного різання, ви помітите значну зміну необхідної для втримання машини сили. Будьте дуже обережними, щоб не втратити над нею контроль. У наведеному далі тексті описані два типи різання:

Різання з ланцюгом у натягу (зверху вниз) мал. що створює ризик несподіваного зсуву машини в напрямку до стовбура із втратою контролю. Якщо можливо, варто використати гак під час різання.

Різання з ланцюгом при натисненні (знизу догори)ал. ризик несподіваного зсуву інструменту в напрямку до оператора, з ризиком удару або контакту ділянки ризику зі стовбуром, наступним зворотним ударом реакції.

Будьте дуже обережними під час різання. Найбільш надійний спосіб використання машина – це блокування стовбура на козлах, з різанням зверху вниз і працючи поза межами опори. МАЛ.

ико истанн ака.

Якщо можливо використовуйте гак для більш надійного різання: уведіть гак у кору або в поверхневу частину стовбура, щоб краще контролювати машину.

Далі наведені типові процедури, які застосовуються в певних ситуаціях. Однак, щораз необхідно оцінювати, наскільки описана ситуація відповідає конкретному випадку, і як виконати різання із найменшим ризиком.

товб на млі. (Ризик доторкнутися ланцюгом допрунту в кінці різання). мал.

Ріжте зверху вниз через весь стовбур. Дійте зобережністю наприкінці різання, щоб уникнути зіткнення ланцюга із землею. Якщо можливо, закінчить різати на 2/3 товщини стовбура, переверніть стовбур і розпиляти частину, яка залишилася, зверху вниз, для обмеження ризику контакту із землею.

Стовбур, покладений на землю одним кінцем, (ризик перелому під час різання). мал. починайте різати знизу приблизно на 1/3 діаметру і закінчуйте різати зверху у напрямку вже виконаного розрізу.

Стовбур, покладений двома кінцями, (ризик вдавлювання ланцюга). мал.

починайте різати зверху приблизно на 1/3 діаметра. Закінчуйте різати знизу у напрямку вже виконаного розрізу.

товб на с илі. Завжди стійте з боку підвищення по відношенню до стовбура. Для досягнення повного контролю при наскрізному різанні необхідно знизити тиск шини на стовбур ближче до кінця різання, не послабляючи захвату на ручках пили. Не допускайте торкання землі ланцюгом.

алка в.

Не намагайтеся валити дерево, якщо ви не маєте необхідного досвіду, і у будь-якому випадку ніколи не валіть дерева, стовбур яких більше довжини шини! Ця операція виконується лише професіональними користувачами з відповідним обладнанням.

При рубці дерева необхідно, щоб дерево упало у найбільш зручне положення для подальшої обрубки гілок і розпилення стовбура на частини. (уникайте ситуацій, коли одне дерево, коли падає, зачіпає інше: небезпечно звалювати дерева у одному місці).

По-перше, знайдіть найкраще місце для падіння дерева, оцінивши що знаходиться навколо нього, його нахил, вигин, напрямок вітру і концентрацію гілок. Враховуйте наявність сухих чи зламаних гілок, які можуть зламатися під час падіння дерева і бути небезпечними.

Під час валки дерев в небезпечних умовах завжди знімайте засоби захисту від шуму відразу після зрізання, щоб бути в змозі почути незвичайні шуми і будь-які попереджувальні сигнали.

По ні о а і і анн міви нач нн л ві ст.

Приберіть гілки, які заважають роботі (мал. 8). Починайте працювати зверху вниз, таким чином, щоб стовбур був між вами і інструментом, прибирайте найбільш складні гілки по частках. Видаліть рослинність навколо дерева і перевірте наявність можливих перешкод (каміння, коріння, ями, тощо), щоб підготувати шлях відступу (під час падіння дерева); Дивіться малюнок (мал. 9) для визначення напрямку, якого слід триматися (А – напрямок передбачений для падіння дерева, В – шлях відступу, С – Зона ризику).

мал.1

Для того, щоб забезпечити контроль над падінням дерева, слід дотримуватися наступних інструкцій зі спилювання: напрямний розріз слідробити першим для визначення напрямку падіння дерева: Спочатку відріжте ВЕРХНЮ ЧАСТИНУ спрямованої мітки на стороні, на яку дерево має упасти. Залишайтеся праворуч від дерева і ріжте із натягнутим ланцюгом. Потім відріжте НИЖНЮ ЧАСТИНУ напрямного розрізу, який має закінчуватися у кінці верхньої частини. Глибина напрямного розрізу має бутивід діаметру стовбура, з кутом між верхнім і нижнім розрізами щонайменше 45°. Точка перетину двох сторін розрізу називається «лінія спрямованого розрізу». Лінія повинна біти ідеально горизонтальною, зробленою під прямим кутом 90° по відношенню до напрямку падіння. Розріз, зроблений для валки дерева, робиться на висоті 3-5 см вище нижньої частини лінії спрямованого розрізу і закінчується на 1/10 стовбура від нього. Залишайтеся ліворуч від дерева і ріжте із натягнутим ланцюгом, використовуючи крюк. Перевірте, щоб дерево не рухалося у напрямку іншому за передбаченого для падіння. Якомога швидше вставте клин для валки в розріз. Нерозрізана частина стовбура називається «шарніром», оскільки вона направляє дерево, коли воно падає; у разі коли зроблено недостатньо надрізів, коли вони непрямі або повністю розрізані, падіння дерева неможливо контролювати (дуже небезпечно!). Тому необхідно, щоб різні розрізи були зроблені з максимальною точністю. Після закінчення різання, дерево повинно начати падати. Якщо необхідно слід допомогти клином або важелем валки.

6 | ва с ків

Після спиляння дерева, стовбур слід обчистити, інакше кажучи, зрізати гілки. Не слід недооцінювати цю роботу, оскільки більша частина нещасних випадків, спричинених зворотним ударом реакції, трапляються саме на цьому етапі. Тому слід звернути увагу на положення шини під час різання і завжди працювати ліворуч від стовбура.

I. ЕКОЛОГИЯ

У цьому розділі надана інформація, корисна для підтримки характеристик екологічної сумісності, закладених на етапі проектування машини, відомості з правильного використання машини та утилізації масел і палива

ME

Наповнення баку для мастила має здійснюватися у такий спосіб, щоб уникнути витоку у навколишне середовище.

Не викидайте непрацюючий інструмент неналежним чином. Здайте його до відповідної організації, яка займається утилізацією відповідно до положень діючого законодавства.

Символ на виробі або на упаковці указує на те, що цей продукт, не можна викидати як побутове сміття. Натомість, його треба здати до відповідного збірного пункту для утилізації електричного й електронного обладнання. Забезпечивши належну утилізацію продукту, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища і здоров'я людей, що могло б мати місце у разі неналежної його утилізації. Для більш докладної інформації про утилізацію цього виробу, будь ласка, зв'яжіться з місцевою радою, службою прибирання побутового сміття або магазином, в якому ви придбали цей продукт.

J. ТАБЛИЦЯ НЕСПРАВНОСТЕЙ

	Двигун не включається	Двигун обертається погано і втрачає потужність	Машина включається, але погано ріже	Двигун обертається неправильно чи повільно	Гальмуючі пристрої блокують обертання ланцюга неправильно
Перевірте наявність струму у мережі живлення	●
Перевірте, щоб вилка була вставлена правильно	●
Перевірте, щоб кабель/подовжувач не були пошкоджені	●
Перевірте, щоб гальмо ланцюга не було включене	●
Перевірте, щоб ланцюг був правильно зібраний і натягнутий		●	●
Перевірити змашення ланцюга, як описано у розділі F и G			●
Перевірте, щоб ланцюг був заточений			●
Перевірте, щоб тепловий вимикач був включений	●
Зверніться до відповідного сервісного центру	● ● ● ●

. АПАСНІ АСТИНИ

35см ланцюг

шина

Номер деталі:

8

Номер деталі:

6 6

40см ланцюцюг

шина

6

Номер деталі:

Номер деталі:

6 6

УКРАЇНСЬКА - 8

L. ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЕС

заявляємо під власну виняткову відповідальність, що продукт(и):

Найменування ......	пил
Тип найменування ......					2040	2040
Визначення серії ......	и	п	п	ли	п
Рік виготовлення ......	и	п	п	ли	п

Відповідає необхідним вимогам і положенням наступних директив ЄС:

2006/42/ 2004/0/ 2000/4/ 20 /6/U

Відповідно до наступних узгоджених стандартів Європейського Союзу:

60 4 60 4 2 0 4 2 0 4 6 000 2 6 000

Уповноважений орган, який сертифікує

у відповідності до статті 8, розділу 2с .....TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Сертифікат № . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BM 50268379

Максимальний скоригований за частотною характеристикою А рівень звукового тиску L_рА на робочому місці, вимірюваний у відповідності зі стандартами EN60745-2-13, зазначений у таблиці.

Максимальне зважене значення вібрації a_h що впливає на руку, вимірюване у відповідності зі стандартами EN60745-2-13 на зразку зазначеного вище продукту(ів), зазначене у таблиці.

Заявлене сумарне значення вібрації вимірялося у відповідності зі стандартним іспитовим методом і може бути використане для порівняння одного інструмента з іншим.

Заявлене сумарне значення вібрації може також бути використане для попередньої оцінки впливу.

Вібраційна емісія при фактичному використанні електроінструмента може відрізнятися від заявленого сумарного значення залежно від того, як інструмент використається.

Оператори повинні визначати заходи безпеки для власного захисту, на підставі оцінки впливу при фактичних умовах використання (беручи до уваги всі частини операційного циклу, такі як періоди часу, коли інструмент був виключений і коли він працював у холосту додатково до вчасного запуску).

2000/14/EC: Значення обмірюваної акустичної потужності LWA і гарантованої акустичної потужності LWA відповідають табличним значенням.

Процедура оцінки відповідності......Додаток V

Ульм 12/02/2013

П. Ламеллі

Директор з глобальних і наукових досліджень

Власник технічної документації

Суха bara (кг) 4.3 4.5 4.4 4.6

Потужність (кВт) 1.8 1.9 2.0 2.0

Ємність бака для мастила (см³) 240 240 240

Максимально припустима довжина шини (см)

Крок ланцюга (мм)

Товщина ланцюга (мм)

Обмірювана акустична потужність LWA (дБ(А))

Гарантована акустична потужність LWA (дБ(А))

Звуковий тиск L _pA (дБ(А))

Погрішність КрА (дБ(А))

Вібрації руки/кісті a_h (м/с²)

Рівень невизначеності K_ah (м/с²)

(Ohm)

4.3 4.5 4.4

240

35 35 40 40

9.52 9.52 9.52 9.52

1.3 1.3 1.3 1.3

106 106 10606 10606

110 110 110 110

95 95 95 95

2.5 2.5 2.5 2.5

7.28 7.28 8.08 8.08

1.5 1.5 1.5 1.5

0.382 0.382 0.382 0.382

6 000 л п п и

Застосування приладу може призвести до короткочасного спадання напруги в момент його підключення, залежно від характеристик місцевої електромережі. Перепад напруги може вплинути на

роботу інших електроприладів, наприклад, викликати тимчасове потемніння лампочки. Якщо

и и п вашої електромережі менший за значення, зазначене у таблиці для відповідної

моделі, подібний ефект не матиме місце. Відомості про опір вашої електромережі можна отримати у місцевому центрі електропостачання.
