Typ produktu	Piła spalinowa łańcuchowa
Marka	McCulloch
Model	CSE1935S
Pojemność cylindra	35 cm³
Moc	1,5 kW
Długość prowadnicy	40 cm (16 cali)
Podziałka łańcucha	3/8 cala
Grubość ogniwa łańcucha	0,050 cala
Pojemność zbiornika paliwa	0,25 L
Pojemność zbiornika oleju do łańcucha	0,15 L
Waga (bez prowadnicy i łańcucha)	4,2 kg
Poziom hałasu (LwA)	108 dB(A)
Poziom wibracji (przód/tył)	3,8 / 4,5 m/s²
Zasilanie	Mieszanka benzyny i oleju 2T (40:1)
Rozruch	Rozrusznik ręczny z wbudowanym ssaniem
Hamulec łańcucha	Tak, bezwładnościowy
Regulacja naciągu łańcucha	Bez narzędzi, pokrętłem bocznym
Bieżąca konserwacja	Czyszczenie filtra powietrza, ostrzenie łańcucha, smarowanie prowadnicy
Dostępne części zamienne	Prowadnica, łańcuch, świeca zapłonowa, filtr powietrza, gaźnik
Naprawialność	Indeks naprawy: 7,5/10 (szacunkowo)
Gwarancja	2 lata części i robocizna

Często zadawane pytania - CSE1935S MCCULLOCH

Jak uruchomić piłę łańcuchową McCulloch CSE1935S ?

Upewnij się, że hamulec łańcucha jest zwolniony. Naciśnij spust gazu, ustaw ssanie w pozycji 'Zamknięte'. Pociągnij rozrusznik aż usłyszysz kliknięcie, następnie ustaw ssanie na 'Otwarte' i pociągnij ponownie.

Jaka jest pojemność zbiornika oleju do łańcucha?

Zbiornik oleju do łańcucha ma pojemność około 0,15 litra (150 ml). Używaj specjalnego oleju do łańcucha.

Co zrobić, jeśli łańcuch nie tnie prosto?

Sprawdź naciąg łańcucha (powinien być właściwy) i ostrzenie. Tępy lub źle napięty łańcuch może powodować krzywe cięcia. Naostrz zęby lub wymień łańcuch.

Jak wyregulować naciąg łańcucha?

Użyj pokrętła regulacji bez narzędzi po stronie piły. Obróć w kierunku zgodnym z ruchem wskazówek zegara, aby napiąć łańcuch. Łańcuch powinien być napięty, ale swobodny na prowadnicy.

Jaka mieszanka benzyna/olej?

Zalecana mieszanka 40:1 (5 litrów bezołowiowej benzyny na 125 ml oleju 2T dobrej jakości). Przestrzegaj tego stosunku, aby uniknąć uszkodzeń silnika.

Jak wyczyścić filtr powietrza?

Zdejmij pokrywę filtra, wyjmij piankowy filtr. Wyczyść go wodą z mydłem, opłucz i wysusz. Nasącz czystym olejem silnikowym przed ponownym montażem.

Jaka zalecana długość prowadnicy?

Model CSE1935S jest przeznaczony do prowadnicy 40 cm (16 cali). Użycie dłuższej prowadnicy może przeciążyć silnik.

Jak konserwować łańcuch?

Regularnie ostrz łańcuch odpowiednim okrągłym pilnikiem. Utrzymuj kąt 30° i sprawdzaj głębokość ogranicznika co trzy ostrzenia. Smaruj łańcuch po każdym użyciu.

Co zrobić, jeśli piła mocno dymi?

Sprawdź mieszankę: zbyt dużo oleju powoduje nadmierne dymienie. Wyczyść tłumik i obudowę wydechu. Upewnij się, że otwory wentylacyjne nie są zatkane.

Jak wymienić świecę zapłonową?

Odłącz nasadkę świecy, użyj klucza do świec, aby ją odkręcić. Sprawdź odstęp (0,5 mm). Wymień na świecę odpowiedniego typu (np. NGK BPMR7A). Dokręć ręcznie, a następnie o 1/4 obrotu.

INSTRUKCJA OBSŁUGI CSE1935S MCCULLOCH

PL Or inaln Instrukc Piła łańcuchowa elektryczna

Zapoznać się z treścią niniejszej instrukcji przed użyciem i zachować ją do dalszego użytkowania urządzenia

INFORMACE

W związku z programem ciągłego ulepszania swoich wyrobów producent zastrzega sobie prawo do wprowadzania zmian w szczegółach technicznych wymienionych w tej instrukcji bez uprzedniego zawiadomienia. Instrukcja jest częścią wyposażenia

1) Uchwyt tylny
2) Tylna ostona dłoni
3) Uchwyt przedni
4) Przednia osłona dłoni / hamulec bezpieczeństwa łańcucha
5) Zewnętrzne pokrętło regulacyjne napinacza łańcucha
6) Śruba napinacza łańcucha
7) Kołek napinający tańcuch
8) Korek zbiornika oleju
9) Okienko kontroli poziomu oleju
10) Szczeliny wentylacyjne
11) Kabel
12) Instrukcja
13) Wyłącznik
14) Blokada wyłącznika
15) Łańcuch
16) Zab ciągnący
17) Ogniwo tnące
18) Ogranicznik głębokości cięcia
19) Ząb tnący
20) Prowadnica
21) Ostona koła zębatego

22) Koło zębate
23) Kołek blokujący tańcuch
24) Śruba mocująca prowadnicę
25) Wewnętrzne pokrętło zabezpieczające prowadnicy
26) Nakrętka zabezpieczająca prowadnicy
27) Kółko końcówki
28) Ostona prowadnicy
29) Kolec
30) Gniazdo kołka napinającego tańcuch
31) Otwór do smarowania
32) Rowek prowadnicy
33) Klucz/śrubokręt

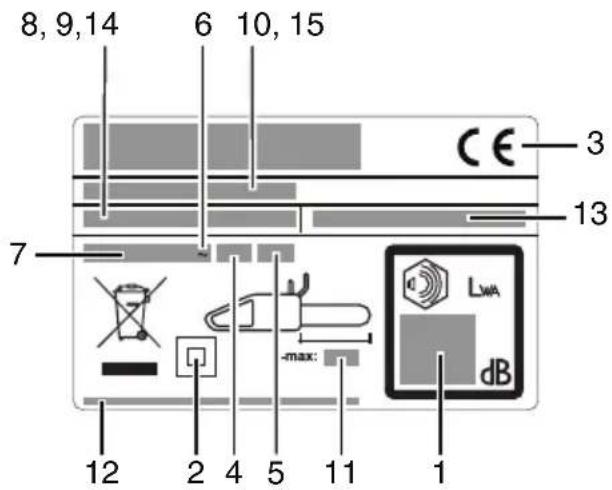

Przykład tabliczki znamionowej wyrobu

1) Gwarantowany poziom natężenia děwięku zgodny z dyrektywą 2000/14/EC
2) Narzędzie klasy II
3) Znak zgodności CE
4) Nominalna częstotliwość
5) Nominalna moc
6) Prąd przemienny
7) Nominalne napięcie
8) Typ
9) Kod wyrobu
10) Rok produkcji
11) Maksymalna długość prowadnicy
12) Nazwa i adres producenta
13) Nr artykułu (Piła tańcuchowa elektryczna)
14) Model
15) Nr serii

B. ŚRODKI OSTROŻNOŚCI

Znaczenie symboli

Uwaga

Dokładnie i wa e a in k

okie

o onne

a k na niki o a

ok a o onne

oni e wa

o ton

oni e ed

e i ie kawi e

Dt ie oni e

ed e i ie

odnie

a ewt on

wt on

e ei ew d e

kod on e i

nae nie wło nie

w w k

nia dka ie iowe o

o o onne nie

owinn i a i do

d enia

ie nek

a

n ego

T y a aw e

dwo a ka i

Nie e ie en wo

wy ienia od i ia

Nie wy awia na

d iatanie de

wi go i

ej tań owy

Nie wo no...

yt y d enie

P ed eg a j i

y enie na e y

odł y wy k od

ź dla a i ania

Ry yko o a enia

de eek y ny

Ogólne ostrzeżenia dotyczące użytkowania elektronarzędzi

OSTRZEŻENIE Należy przeczytać wszystkie instrukcje i ostrzeżenia dotyczące bezpieczeństwa. Nie zastosowanie się do instrukcjiło ostrzeżeń może prowiadzię do porażenia prądero elektrycznym pożaru oraz/lub poważnego urazu ciała.

szystkie instrukcje i ostrzeżenia należy zac ować.

Termin "elektronarzędzie" w ostrzeżeniach odnosi się do

narzędzia zasilanego zarówno zsięcie (przewogo wego) d

jaki izakumulatora (bezprzewodowego).

ozpieczeństwo iejsca pracy

a iejsce pracy usi być zawsze czyste i dobrze o wietłone. Bałagan i brak oświetlenia zwiększają ryzyko wypadku.

b Nie wolno używać elektronarzędzi w rodowisku grożący wybuc e np. w obecno ci atwopalnyc cieczy gazów lub pyów. Elektronarzędzia wytwarzają iskry, które mogą zapalićpyk lubopary.

c Nie wolno pozwalać dziecio ani nie upoważniony osobo zbliżać się do iejsca pracy elektronarzędzie. Rozproszenie uwagi może doprowadzić do utraty kontrofi nad urządzeniem. ezpieczeństwo elektryczne

a tyczki elektronarzędzi uszą pasować do gniazdek sieciowyc. Nie wolno dokonywać żadnyc ody ikacji wtyczki. Nie wolno używać przej ciówek z uzie iony i elektronarzędzia i. Oryginalne wtyczki i dopasowane gniażoka sieciowe zmniejszają ryzyko porażenia prądem.

b Należy unikać kontaktu cia a z uzie iony i powierzc nia i taki i jak rury grzejniki kuc enki oraz lodówki. Gdy ciało jest uziemione, istmieje większe ryzyko porażenia prądem elektrycznym. No Nie wolno narażać elektronarzędzi na dzia anie deszczu ani wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem elektrycznym.

Nie wolno niew a ciwie użytkować przewodu zasilającego. Nie wolno używać przewodu do przenoszenia ciągnięcia lub od ączania elektronarzędzia od sieci. Nie wolno zbliżać przewodu do źróde wysokiej te peratury s aru ostryc krawędzi ani ruc o yc ele entów. Uszkodzony lub splątany przewód zwiększa ryzyko porażenia prądem elektrycznym.

odczas pracy elektronarzędzie w warunkac zewnętrznyc należy korzystać z przed użacza przystosowanego do użytku na zewnątrz. Zastosowanie przedłużacza do pracy w warunkach zewnętrznych zmniejsza ryzyko porażenia prądem. Gdy praca elektronarzędzie w wilgotny rodowisku jest nieunikniona należy zastosować wyłącznik różnicowopрядowy (RCD).

3) Bezpieczeństwo użytkownika

a) Podczas pracy elektronarzędziem należy zachowywać czujność, koncentrować się na wykonywanej czynności i kierować się rozsądkiem. Nie wolno obsługiwać elektronarzędzi osobom zmęczonym lub będącym pod wpływem alkoholu, środków odurzających bądź leków. Krótka chwila nieuwagi może doprowadzić do poważnych obrażeń ciała.

b) Należy korzystać ze środków ochrony osobistej. Zawsze należy używać środków ochrony oczu. Środki ochronne (np. maska przeciwpyłowa, przeciwpoślizgowe obuwie ochronne, kask lub nauszniki), wykorzystywane stosownie do warunków pracy, zmniejszają ryzyko urazów ciała.

c) Należy zapobiegać nieprzewidzianemu uruchomieniu elektronarzędzia. Przed podłączeniem urządzenia do sieci lub akumulatora oraz przed jego podnoszeniem i przenoszeniem należy ustawić wyłącznik w pozycji wyłączonej o ). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie do źródła zasilania narzędzia z wyłącznikiem w pozycji włączonej ("on") zwiększa niebezpieczeństwo wypadku.

d) Przed uruchomieniem elektronarzędzia należy odłączyć klucze i narzędzia do regulacji. Pozostawienie klucza lub innego narzędzia, zamocowanego do obracającego się elementu urządzenia, może doprowadzić do urazu ciała.

e) Nie wolno sięgać elektronarzędziem zbyt daleko. Zawsze należy zachować dobre ustawienie stóp i równowagę. Właściwa postawa zapewnia lepsze panowanie nad urządzeniem w nieoczekiwanych sytuacjach.

) Należy zadbać o stosowny strój roboczy. Nie należy zakładać lużnych ubrań ani bizuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do poruszających się elementów elektronarzędzia. Luźne części odzieży, bizuteria lub długie włosy mogą wkręcić się w urządzenie.

g)ężeli istnieje możliwość podłączenia odpylacza, należy go zamontować i właściwie użytkować. Zastosowanie odpylacza może zmniejszyć niebezpieczeństwo związane z nadmiernym pyłem.

) żytkowanie i konserwacja elektronarzędzi

a) Nie wolno przeciązać elektronarzędzi. Należy wykorzystywać produkt odpowiedni do danego zastosowania. Urządzenie będzie pracować lepiej i bezpieczniej, gdy będzie użytkowane zgodnie ze swoimi parametrami.

b) Nie wolno korzystać z elektronarzędzia, jeżeli wyłącznik nie działa prawidłowo. Urządzenie, którego nie można obsługiwać wyłącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Przed dokonaniem dowolnej regulacji, wymiany akcesoriów lub odłożeniem elektronarzędzia do przechowywania, należy odłączyć urządzenie od sieci oraz lub akumulatora. Takie środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.

d) Nie użytkowane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno pozwalać korzystać z elektronarzędzi osobom, które nie znają się na ich obsłudze i nie zapoznały się z instrukcją użytkowania. W rękach niewprawnych użytkowników elektronarzędzia są niebezpieczne.

e) lektronarzędzia wymagają odpowiedniej konserwacji. Należy kontrolować ruchome elementy pod kontem ich ustawienia, ewentualności zacinania się, uszkodzeń oraz wszelkich innych nieprawidłowości, które mogłyby zakłócić właściwe działanie urządzenia. szkodzone elementy należy wymienić przed rozpoczęciem pracy. Przyczyną wielu wypadków jest niewłaściwa konserwacja elektronarzędzi.

) lementy tnące muszą być zawsze ostre i czyste. Dobrze konserwowane narzędzia tnące z ostrymi końcówkami są mniej narażone na zacinanie się i łatwiejsze w obsłudze.

g) Należy używać elektronarzędzi, akcesoriów, końcówek itp. zgodnie z niniejszymi instrukcjami, uwzględniając warunki robocze oraz charakter wykonywanej pracy. Wykorzystanie elektronarzędzi niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

1. Naprawa

a) Naprawy narzędzia powinien dokonywać tylko wykwali ikowany specjalista, przy użyciu wyłącznie części zamiennych identycznych z oryginalnymi. W ten sposób nie zostanie naruszone bezpieczeństwo urządzenia.

Zalecenia odnośnie bezpieczeństwa

- Nie należy zbliżać żadnych części ciała do piły podczas jej pracy. Przed uruchomieniem piły należy upewnić się, że nie pozostaje ona w kontakcie z żadnym przedmiotem. Chwila nieuwagi podczas użytkowania piły może skutkować kontakttem odzieży lub ciała z łańcuchem

- Zawsze należy obstugiwać pię trzymając prawą dłoń na tylnym uchwycie, a lewą na przednim. Trzymanie piły w odwrotnym układzie rąk zwiększa nyzyko urazuw ciała, dlatego nie należy w tem sposób pracować.

- rządzenie należy trzymać wyłącznie za izolowanie uchwyty, ponieważ podczas pracy łańcuch pilarki może wejść w kontakt z ukrytymi przewodami elektrycznymi lub z własnym kablem zasilającym. łańcuchy stykające się z przewodem będącym pod napięciem mogą spowodować zaistnienie napięcia ma odstoniętych metalowych częściach urządzenia i doprowadzić do porażenia operatora prądem elektrycznym.

- Należy nosić okulary ochronne i nauszniki. Zaleca się również korzystanie z dodatkowych środków ochrony głowy, dłoni, nóg i stóp. Odpowiednia odzież ochronna zmniejsza ryzyko obrażeń ciała przez wyrzucane w powietrze resztki ciętego materiału oraz przypadkowy kontakt z piłą.

- Piły łańcuchowej nie należy używać pracując na drzewie. Używanie piły łańcuchowej na drzewie może doprowadzić do urazu ciała.

- Zawsze należy zachować stabilną pozycję i posługiwać się piłą tylko stojąc na trwałej, bezpiecznej i równej powierzchni. Śliska lub niestabilna powierzchnia (np. drabina) może przyczynić się do utraty równowacji lub panowania nad piłą.

- Podczas cięcia gałęzi będącej pod napięciem należy pamiętać o możliwości odbicia. Po zmniejszeniu się napięcia włókien drewna, napreżona gałąż może odskoczyć i uderzyć operatora oraz/lub spowodować, że utraci on panowanie nad piłą.

- Należy zachować szczególną ostrożność podczas cięcia gałązek i młodych drzewek. Drobny materiał może wkręcić się w łańcuch (ji zostać wyrzucony w kierunku operatora) lub pozbawić operatora równowagi.

- Piłę należy przenosić za przedni uchwyt po uprzednim jej wyłączeniu, trzymając ją z dala od ciała. Przed transportowaniem piły lub odłożeniem jej do przechowywania należy założyć ostonę prowadnicy. Właściwe posługiwanie się piłą zmniejsza ryzyko przypadkowego kontaktu z poruszającym się łańcuchem.

- Należy przestrzegać instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo napięty lub że nasmarowany łańcuch może pęknąć ii zwiększyć ryzyko odrzutu urządzenia.

• Uchwyty należy utrzymywać w czystości, wolne od oleju i smaru. Uchwyty pokryte smarem lub olejem są śliskie i mogą spowodować utratę panowania nad piłą.
• i y należy używać tyl o do ci cia drewna. ie należy wy orzystywać i y do cel w niez odnych z jej rzeznaczeniem. a rzy ad nie należy używać i y do ci cia lasti u, element w murowanych oraz niedrewnianych materia w budowlanych. Wykorzystywanie piły niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

rzyczyny odrzutuis osoby za obie ania

Odrzut może nastąpić, gdy czoło lub czubek prowadnicy dotknie obiektu (Rys. B3) lub gdy drewno zakleszczy się i uwiezi łańcuch piły w nacięciu.

W pewnych przypadkach kontakt czubka z materiałem może spowodować nagły ruch powrotny, odrzucający prowadnicę w kierunku operatora.

Przykleszczenie łańcucha przy czubku prowadnicy może gwałtownie odrzucić prowadnicę w kierunku operatora.

W każdym podobnym przypadku operator może stracić panowanie nad piłą, co grozi poważnym urazem ciała. Nie można bezkrytycznie polegać na mechanizmach zabezpieczających, wbudowanych w urządzenie. Użytkownik powinien sam podjąć pewne kroki, dzięki którym praca piłą nie będzie związana z ryzykiem urazu.

Odrzut jest efektem nieprawidłowego posługiwania się narzędziem oraz/lub niewłaściwymi procedurami bądź warunkami operacyjnymi i można go uniknąć, podejmując odpowiednie środki ostrożności, opisane poniżej:

• ależy mocno trzymać i obur cz, dobrze obejmuj c uchwyty ciu ami i ozosta ymi alcami, ustawiaj c tu w i ramiona w s os b ozwalaj cy ode rzeć si y ewentualne o odrzutu. Operator może kontrolować siły odrzutu, przestrzegając odpowiednich zaleceń odnośnie bezpieczeństwa. Nie należy puszczać piły.
• ie należy si ać i zbyt dale o ani ci ć wyżej niż na wyso ości ramion. Pomaga to zapobiec przypadkowemu kontaktowi czubka piły z materiałem i pozwala na lepsze panowanie nad urządzeniem w nieoczekiwanych sytuacjach.
• ależy używać tyl o rowadnic i ńcuch w zamiennych zalecanych rzez roducenta. Niewłaściwe prowadnice i ńcuchy zamienne mogą powodować uszkodzenia ńcucha oraz/lub odrzut.
• ależy rzestrze ać zaleceń roducenta odnośnie ostrzenia i onserwacji ańcucha iy. Zmniejszenie wysokości miernika głębokości cięcia może prowadzić do większego odrzutu.

odat owe zalecenia odnośnie bez ieczeństwa

1. orzystanie z n ormatora. Osoba korzystająca z tego urządzenia musi bardzo uważnie przeczytać Instrukcję użytkowania. W przypadku sprzedaży lub wypożyczenia urządzenia innej osobie należy załączyć Instrukcję użytkowania.
2. rod i ostrożności rzed roz ocz ciem orzystania z urz dzenia. Nie wolno pozwalać, by z urządzenia korzystały jakiekolwiek osoby nie zaznajomione w pełni z Instrukcją użytkowania. Niedoświadczone osoby muszą przejść okres przeszkolenia, posługując się narzędziem tylko na koźle do piłowania.

3. rze I dy ontrolne. Należy dokładnie sprawdzać stan narzędzia przed każdym jego użyciem, zwłaszcza, jeżeli wcześniej było ono poddane silnemu uderzeniu lub wykazuje jakiekolwiek oznaki nieprawidłowego funkcjonowania. Należy wykonać wszystkie czynności opisane w części "Konserwacja i przechowywanie - przed każdym użyciem".

4. a rawa i onserwacja. Wszystkie elementy, jakie użytkownik może wymieniać samodzielnie, zostały wymienione w części "Montaż/demontaż". Wszelkie inne elementy w razie konieczności mogą zostać wymienione wyłącznie przez Autoryzowany Serwis.

5. dzież ochronna. (Rys.) Podczas używania narzędzia należy korzystać z odpowiednich atestowanych środków ochrony osobistej, takich jak: dopasowana odzież; obuwie z antypoślizgową podeszwą i sztywnymi ochraniaczami czubków, zabezpieczone przed rozcieciem; rękawice odporne na wibracje i rozcięcia; okulary ochronne lub osłona oczu; nauszniki oraz kask (jeżeli istnieje zagrożenie ze strony spadających obiektów). Produkty do nabycia u dostawcy odzieży roboczej.
6. chrona zdrowia wibracje i ha as. Należy pamiętać o ograniczeniu hałasu w najbliższym rejonie. Dłuższe korzystanie z urządzenia naraża użytkownika na wibracje, powodujące "bielejące palce" (syndrom Raynauda), zespół cieśni nadgarstka oraz podobne problemy zdrowotne.
7. chrona zdrowia substancje chemiczne. Należy używać oleju zatwierdzonego przez producenta.
8. chrona zdrowia wyso a tem eratura. Podczas pracy piły, napęd i łańcuch bardzo silnie się nagrzewają, dlatego należy zachować ostrożność i nie dotykać gorących elementów.
9. R Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach takie pole może zakłócać pracę aktywnych lub biernych implantów medycznych. Aby zmniejszyć ryzyko poważnego lub śmiertelnego urazu ciała, zalecamy, aby osoby z implantami przed użyciem tego urządzenia skonsultowały się z lekarzem lub producentem danego implantu.

rod iostrożności trans orti rz chowywani. (Rys.) Podczas każdej zmiany miejsca pracy należy odłączyć urządzenie od sieci zasilającej i włączyć hamulec łańcucha. Przed każdym transportem lub odłożeniem urządzenia do przechowywania należy zamontować osłone prowadnicy. Urządzenie należy zawsze przenosić ujmując uchwyt dłonią i kierując prowadnicę w tyt. Podczas transportu w pojeździe narzędzie należy dobrze umocować, aby zapobiec jego uszkodzeniu.

drzut. ( i 3) Odrzut to gwałtowny ruch prowadnicy w górę i w tył, w kierunku użytkownika. Zwykle dochodzi do niego, gdy górna część czubka prowadnicy (nazywana "strefą zagrożenia odrzutem" - zobacz czerwone oznaczenie na prowadnicy) wejdzie w kontakt z jakimś obiektem lub gdy łańcuch uwieźnie w ciętym materiale. Odrzut może sprawić, ze użytkownik straci panowanie nad urządzeniem, co grozi poważnym, a nawet śmiertelnym wypadkiem. Hamulec łańcucha oraz inne zabezpieczenia nie gwarantują pełnej ochrony przed urazem: użytkownik musi być świadomy warunków, które powodują odrzut i zapobiegać im poprzez zachowanie szczególnej ostrożności oraz rozważną i prawidłową obsługę urządzenia (na przykład: nie wolno ciąć kilku gałęzi jednocześnie, ponieważ może to spowodować przypadkowy nacisk na "strefę grożącą odrzutem").

B z i cz ństwo i jsca racy

1. Nigdy nie wolno pozwalać, by produktu używały dzieci lub osoby nie znające Instrukcji użytkowania. Lokalne przepisy mogą ograniczać wiek operatora.
2. Produktunależy używać tylko w sposób zgodny z Instrukcją i do celów w niej opisanych.
3. Należy dokładnie sprawdzić cały obszar roboczy pod kątem źródeł zagrożenia (np.: drogi, ścieżki, przewody elektryczne, niebezpieczne drzewa itp.).

4. Nie wolno pozwalać zbliżać się do obszaru roboczego osobom postronnym ani zwierzętom (w razie konieczności należy ogrodzić teren i ustawić znaki ostrzegawcze) na odległość mniejszą niż 2,5 x wysokość pnia; w żadnym przypadku nie może to być mniej niż 10 metrów.

5. Operator lub użytkownik ponosi odpowiedzialność za wypadki oraz zagrożenia dla osób postronnych i ich własności.

I kry n

1. Zalecasiękorzystanie z wyłącznika różnicowoprądowego (RCD) z prądem wyzwalającym nie przekraczającym 30mA. Nawet po zamontowaniu wyłącznika RCD niema 100% gwarancji bezpieczeństwa i zawsze należy przestrzegać bezpiecznych praktyk pracy. Stan wyłącznika RCD należy sprawdzać przy każdorazowym jego użyciu.

2. Przed rozpoczęciem pracy należy sprawdzić stan kabli i wymienić je, jeżeli widać oznaki ich uszkodzenia lub zużycia.

3. Nie wolno używać produktu jeżeli kable elektryczne są uszkodzone lub zużyte.

4. Należy niezwłocznie odłączyć urządzenie od sieci zasilającej jeżeli kabel jest przecięty lub ma uszkodzoną izolację. Nie wolno dotykać kabli elektrycznych do chwili odłączenia ich od źródła zasilania. Nie należy naprawiać przeciętego lub uszkodzonego kabla. Należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.

5. Twój przedłużacz zasilający musi być rozwinięty, ponieważ zwinięte lub nawinięte na zwinięte kable mogą przegrzać i spowodować zmniejszenie wydajności kosiarki.

6. Kabel/przedłużacz zawsze powinien znajdować się za operatorem, aby nie stwarzał zagrożenia dla użytkownika ani innych osób i nie uległ uszkodzeniu (przez wysoką temperaturę, ostre przedmioty, ostre krawędzie, olej itp.);

7. Kabel należy poprowadzić tak, aby podczas cięcia nie zablokował się na gałęziach lub innych obiektach.

8. Przed odłączeniem wtyczki, łącznika kabla lub przedłużacza zawsze należy wyłączać zasilanie sieciowe.

9. Przed zwinięciem kabla do przechowywania należy wyłączyć zasilanie, wyjąć wtyczkę z gniazdka sieciowego i sprawdzić stan kabla pod kątem uszkodzeń i zużycia.b Nie należy naprawiać uszkodzonego kabla. Należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.

10. W przypadku pozostawiania urządzenia bez dozoru należy zawsze odłączać je od sieci.

11. Kable zawsze należy zwijać starannie, unikając ich splątania.

12. Należy korzystać tylko z zasilania sieciowego AC, podanego na tabliczce znamionowej produktu.

13. Piła łańcuchowa jest podwójnie izolowana, zgodnie z EN60745-1 i EN60745-2-13. W żadnych okolicznościach nie wolno podłącać uziemienia do jakiejkolwiek części produktu.

I

1. Kable sieciowe i przedłużacze są dostępne w lokalnym Autoryzowanym Serwisie

2. Należy używać tylko atestowanych przedłużaczy

3. Można używać tylko takich dodatkowych kabli i przedłużaczy, które są przeznaczone do użytku w warunkach zewnętrznych.

4. Jeżeli wymagane jest użycie przedłużacza do pracy przy pomocy urządzenia, należy zastosować przedłużacze o następujących parametrach.

1

- 5.0 mm²; maks. długość 40 m

- 5,0 mm² maks. długość 60 m

- 8,0 mm² maks. długość 100 m

- 5,0 mm² maks. długość 50 m

- 8,0 mm² maks. długość 90 m

C. OPIS WYPOSAŻENIA ZABEZPIECZAJĄCEGO

1

Urządzenie posiada zabezpieczenie ry , które po włączeniu uniemożliwia naciśnięcie wyłącznika, zapobiegając w ten sposób przypadkowemu jego przestawieniu.

Urządzenie wyposażone jest w zabezpieczenie, które w natychmiastowy sposób blokuje łańcuch w momencie zwolnienia wyłącznika. Gdyby okazało się ono niesprawne, nie wolno używać urządzenia, lecz należy oddać je do Autoryzowanego Serwisu Obsługi Technicznej.

Przednia osłona dłoni ry pozwala (przy poprawnym uchwyceniu urządzenia) zapobiec dotknięciu łańcucha lewą dłonią. Przednia osłona dłoni służy ponadto do włączenia hamulca łańcucha, to znaczy specjalnego zabezpieczenia, które w przypadku wystąpienia reakcji odbicia w przeciągu kilku milisekund blokuje łańcuch. Hamulec łańcucha jest wyłączony wtedy, gdy przednia osłona dłoni jest pociągnięta do tyłu i zablokowana (łańcuch może się poruszać). Hamulec łańcucha jest włączony wtedy, gdy przednia osłona dłoni jest przesunięta do przodu (łańcuch jest zablokowany). Hamulec łańcucha można uruchomić lewym nadgarstkiem poprzez naciśnięcie osłony lub, gdy nadgarstek zbliży się do przedniej osłony ręki w momencie odrzutu. Gdy urządzenie pracuje z prowadnicą w pozycji poziomej, np. podczas ścinania drzewa, hamulec łańcucha zapewnia mniejszą ochronę y .

UWAGA: Gdy hamulec łańcucha jest włączony, wyłącznik zabezpieczający odcina dopływ prądu elektrycznego do silnika.

Urządzenie to jest wyposażone w chwytacz łańcucha y zlokalizowany pod kołem łańcuchowym. Mechanizm ten został zaprojektowany do zatrzymania wstecznego ruchu łańcucha w momencie hamowania łańcucha lub, gdy łańcuch spadnie z prowadnicy.

Sytuacjom tym można zapobiec poprzez właściwe naprężanie łańcucha (patrz Rozdz. "D" Montaż/Demontaż).

Służy do ochrony (rys.5) dłoni w przypadku skoku lub zerwania się łańcucha.

D. MONTAŻ / DEMONTAŻ

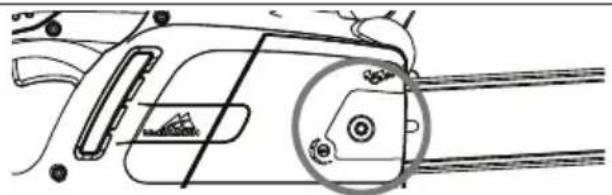

MONTAŻ PROWADNICY I ŁAŃCUCHA

Procedura montażu zależy od modelu urządzenia, dlatego też należy postępować zgodnie z opisem i rysunkami odpowiadającymi rodzajowi urządzenia wskazanemu na tabliczce znamionowej wyrobu. Montaż należy przeprowadzać w sposób bardzo uważny, aby zagwarantować sobie jego pełną poprawność.

1. Sprawdzić, czy hamulec tańcucha nie jest włączony; je_li tak, wyłączyć go.

2a. Odkręć nakrętkę zabezpieczającą prowadnicę i zdejmij osłonę koła zębatego. 2b. Odkręć pokrętło zabezpieczające prowadnicę i zdejmij osłonę koła zębatego.

3 Umieść łańcuch na prowadnicy, zaczynając od zębatki czołowej i wpasowując go w rowek prowadnicy. Upewnij się, że ostra strona zębów tnących jest skierowana ku przodowi na górnej części prowadnicy. Należy nosić rękawice ochronne.

4a. Upewnij się, że sworzeń napinacza łańcucha jest maksymalnie cofnięty w kierunku koła zębatego. Zamontuj prowadnicę na śrubie zabezpieczającej oraz sworzniu napinacza i założ łańcuch na koło zębate. 4b. Obróć metalowe kółko ze spiralą maksymalnie w lewo. Zamontuj prowadnicę na śrubie zabezpieczającej i umieść łańcuch na kole zębatym.

Załóż osłonę koła zębatego, upewniając się, że zęby łańcucha są wpasowane w koło i rowek prowadnicy.

5a. Dokręcić do końca palcami nakrętkę podtrzymującą prowadnicy. 5b. Dokręcić do końca pokrętło podtrzymujące prowadnicy

6a. Aby naprężyć łańcuch, dokręcić śrubę napinacza łańcucha. Aby naprężyć łańcuch, dokręcić zewnętrzne pokrętło zgodnie z ruchem zegara za pomocą klucza/śrubokrętu będącego a wyposażeniu. Aby zmniejszyć naprężenie łańcucha, obracać śrubę przeciwnie do ruchu zegara (podczas wykonywania tej czynności, utrzymywać górną część prowadnicy uniesioną do góry).

1. Napreżać łańcuch do momentu aż jego naprężenie będzie odpowiednie. Odciągnąć łańcuch od prowadnicy i upewnić się, że mierzona szczelina wynosi około 2-3 mm.

8a. Dokręcić nakrętkę podtrzymującą prowadnicy za 8b. Dokręcić do oporu prowadnicę. pomocą klucza/śrubokrętu będącego na wyposażeniu.

Nadmierne naciągnięcie łańcucha może spowodować przeciążenie silnika oraz jego uszkodzenie. Zbyt małe naciągnięcie może spowodować wypadnięcie łańcucha. Natomiast poprawnie naciągnięty łańcuch zapewnia lepszą jakość cięcia oraz dłuższą żywotność łańcucha. Należy dość często sprawdzać jego naciąg, ponieważ ma on tendencję do wydłużania się w miarę jego użytkowania (zwłaszcza w przypadku gdy jest nowy; przy pierwszym montażu należy sprawdzić jego naciąg zaraz po 5 minutach pracy). Nie należy w żadnym wypadku naciągać łańcucha zaraz po jego użytkowaniu, lecz należy poczekać, aby wystygł. W przypadku konieczności wyregulowania naciągu łańcucha należy zawsze przed posłużeniem się śrubą / gałką napinającą łańcuch poluzować nakrętki / pokrętło mocujące prowadnicę; następnie poprawnie naciągnąć łańcuch i ponownie dokręcić nakrętki / pokrętło mocujące prowadnicę.

I NI IZ T ZYMANIE

Rozruch: Uchwyć mocno oba uchwyty, zwolnij děwignię hamulca tak, aby ręka wciąż trzymała przedni uchwyt, wciśnij i przytrzymaj blok przełącznika, następnie wciśnij przełącznik (w tym momencie można zwolnić blok przełącznika).

rz : Urządzenie zatrzymuje się w momencie zwolnienia wyłącznika. Gdyby zatrzymanie urządzenia nie nastąpiło, należy włączyć hamulec łańcucha, wyłączyć kabel z sieci zasilania i oddać urządzenie do Autoryzowanego Serwisu Obsługi Technicznej.

. MA O AN

OAN

A

A

WA A Niewystarczające smarowanie

oprzyrzadowania tnącego może spowodować zerwanie się łańcucha, stanowiąc tym samym poważną groebę wywołania obrażeń, także śmiertelnych.

Smarowanie prowadnicy i łańcucha wykonywane jest przez automatyczną pompę. Należy w sposób opisany w rozdziale "Konserwacja" sprawdzać, czy olej łańcuchowy podawany jest we właściwej ilości.

W ro u cucho o

Należy stosować wyłącznie nowy olej (specjalnie przeznaczony do tańcuchów), charakteryzujący się dobrą lepkością: musi on posiadać dobrą przyczepność i gwarantować dobre przesuwanie się, zarówno w lecie, jak i w zimie. Jeśli niemożliwe jest zastosowanie oleju tańcuchowego, należy użyć oleju przekładniowego EP 90.

Nie należy nigdy stosować zużytych olejów, ponieważ są one szkodliwe dla osób, urządzenia oraz środowiska naturalnego. Należy sprawdzić, czy olej nadaje się do wykorzystania w temperaturze otoczenia panującej w miejscu działania: niektóre oleje w temperaturach poniżej 0°C stają się zbyt gęste, powodując przeciążenie pompy i w konsekwencji jej uszkodzenie. W celu wybrania najodpowiedniejszego rodzaju oleju należy zwrócić się o pomoc do Autoryzowanego Serwisu Obsługi Technicznej.

zu o u

Odkręcić korek zbiornika oleju, napełnić zbiornik, nie dopuszczając do przelania oleju (jeśli to nastąpi, należy starannie oczyści urządzenie), na koniec dobrze zakręcić korek.

G. KONSERWACJA I PRZECHOWYWANIE

Przed dokonaniem konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazda sieciowego.

UWAGAI Podczas pracy w wyjątkowo brudnym lub zakurzonym otoczeniu, opisane czynności muszą być wykonywane częściej niż jest to zalecane poniżej.

Przed każdym użytkowaniem

Należy sprawdzić, czy pompa oleju łańcuchowego działa poprawnie: w tym celu należy skierować prowadnicę w stronę jakiejs jasnej powierzchni, trzymając ją w odległości około dwudziestu centymetrów; po minucie pracy urządzenia powierzchnia powinna przedstawiać wyraène ślady oleju rys. . Należy sprawdzić, czy włączanie lub wyłączanie hamulca łańcucha nie odbywa się w sposób zbyt ciężki, zbyt łatwy lub czy w ogółe nie jest zablokowane. Następnie należy sprawdzić jego działanie, to znaczy: wyłączyć hamulec łańcucha, chwycić poprawnie urządzenie i uruchomić je, włączyć hamulec łańcucha, poprzez popchnięcie przedniej osłony dłoni za pomocą lewego nadgarstka / ramienia, nie wypuszczając absolutnie uchwytów urządzenia z dłoni rys. . Jeśli hamulec łańcucha działa poprawnie, łańcuch powinien natychmiast zostać zablokowany. Należy sprawdzić, czy łańcuch jest naostrzony (zobacz poniżej), czy jest w dobrym stanie technicznym oraz czy jest właściwie naciągnięty. Jeśli łańcuch jest zużyty nierównomiernie lub jego ząb tnący wynosi tylko 3 mm, należy go wymienić rys. .

Należy często czyścić szczeliny wentylacyjne urządzenia, aby nie dopuścić do przegrzania się silnika. rys. .

Należy sprawdzić działanie wyłącznika oraz blokady wyłącznika (przy wyłączonym hamulcu łańcucha): ustawić wyłącznik i blokadę wyłącznika w pozycji roboczej, a następnie sprawdzić, czy po ich zwolnieniu wracają natychmiast do pozycji spoczynku; należy sprawdzić, czy w przypadku, gdy blokada wyłącznika nie zostanie ustawiona w pozycji roboczej, także naciśnięcie wyłącznika będzie niemożliwe.

Należy sprawdzić, czy kołek blokujący tańcuch oraz ostona prawej dłoni są kompletne i nie przedstawiają widocznych uszkodzeń takich, jak na przykład pęknięcia materiału.

o godziny użytkowania

Należy sprawdzić prowadnicę; jeśli byłoby to konieczne, należy wyczyścić starannie jej otwory do smarowania rys.5 oraz rowek prowadzący rys. ; jeśli rowek wydaje się zbyt zużyty lub przedstawia zbyt głębokie wyżlobienia, należy wymienić prowadnicę. Koło zębate należy regularnie oczyszczac i upewniać się, czy nie jest on nadmiernie zużyte. rys. . Za pomocą smaru do

łożysk należy nasmarować kółko końcówki prowadnicy, wykorzystując do tego wskazany otwór rys.

strzenie a cuc a je li konieczne

Jeśli bez dociskania prowadnicy do drzewa łańcuch nie tnie, a powstające wióry są bardzo małe, oznacza to, że łańcuch nie jest dobrze naostrzony. Jeśli podczas cięcia wióry nie tworzą się w ogółe, oznacza to, że łańcuch jest całkiem tępy i podczas cięcia zamienia drzewo w pył. Dobrze naostrzony łańcuch posuwa się w drzewie do przodu sam i wytwarza duże i długie wióry.

Tnąca część łańcucha składa się z ogniwa tnącego rys. , posiadającego ząb tnący rys. oraz ogranicznik głębokości cięciarys. . Różnica wysokości pomiędzy nimi stanowi głębokość cięcia. W celu dobrego naostrzenia łańcucha potrzebny jest prowadnik pilnika oraz okrągły pilnik o średnicy 4 mm. Należy postępować zgodnie z poniższymi i wskazówkami: przy zamontowanym i poprawnie napiętym łańcuchu należy włączyć hamulec łańcucha, umieścić prowadnik pilnika prostopadle do prowadnicy, w sposób pokazany na rysunku rys. , i ostrzyć ząb tnący pod wskazanymi na rysunku kątami rys. . Ruchy muszą zawsze być wykonywane w kierunku od środka na zewnątrz, zmniejszając nacisk w fazie powrotnej (jest bardzo ważne, aby starannie przestrzegać podłanych wskazówek, ponieważ zbyt duże lub zbyt małe kąty naostrzenia, czy też nieodpowiednia średnica pilnika zwiększają ryzyko wystąpienia reakcji odbicia). W celu uzyskania dokładniejszych kątów bocznych zaleca się umieszczenie pilnika tak, aby w pionie przewyższał on ostrze górne o około 0,5 mm. Należy naostrzyć najpierw wszystkie zęby po jednej stronie, następnie należy odwrócić piłę i wykonać te same operacje po drugiej stronie. Należy sprawdzić, czy po naostrzeniu wszystkie zęby mają tę samą wysokość oraz czy wysokość ograniczników cięcia jest mniejsza o 0,6 mm od wysokości ostrza górnego: wysokość należy sprawdzić za pomocą wzornika i w razie konieczności opiłować (płaskim pilnikiem) część wystającą, a następnie odpowiednio zaokrąglić przednią część ogranicznika głębokości rys. . Należy zwrócić uwagę, aby NIE opiłować zęba chroniącego przed odbiciem rys. 5 .

o godzin użytkowania

Należy oddać urządzenie do Autoryzowanego Serwisu Obsługi Technicznej w celu wykonania generalnego przeglądu technicznego i sprawdzenia zabezpieczeń hamujących.

Przec owywanie

Produkt należy przechowywać w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie należy przechowywać produktu w warunkach zewnętrznych.

H. TECHNIKI CIECIA

Podczas użytkowania należy unikać rys.

• cięcia w okolicznościach, w których kłoda mogłaby się złamać (drzewo naprężone, suche, itp.): niespodziewane złamanie się kłody może być bardzo niebezpieczne.
• zakleszczenia się prowadnicy lub łańcucha w nacięciu: gdyby tak się zdarzyło, należy odłączyć urządzenie od sieci zasilania i spróbować podnieść kłodę, podważając ją za pomocą odpowiedniego narzędzia; nie należy usiłować wyjmować urządzenia, potrząsając nim lub ciągnąc za nie, ponieważ może to spowodować jego uszkodzenie i zranienie się.
• okoliczności sprzyjających wystąpieniu reakcji odbicia.
• używania urządzenia na wysokości powyżej ramienia
• cięcia drewna z ciałami obcymi jak np. gwoędzie

Podczas użytkowania rys.

• jeśli cięcie wykonywane jest na pochyłym terenie, należy znajdować się po górnej stronie kłody, aby nie zostać nią uderzonym w przypadku, gdyby zaczęła się toczyć.
• w przypadku ścinania drzewa należy zawsze

doprowadzić operację do końca: pozostawione, tylko częściowo ścięte drzewo może się złamać.

- po zakończeniu każdego cięcia zauważyć można istotną zmianę w wielkości siły koniecznej do utrzymania urządzenia. Należy postępować z dużą ostrożnością, aby nie stracić nad nim kontroli.

W zamieszczonym poniżej tekście omówione zostały dwa rodzaje cięcia:

Cięcie z łańcuchem ciągnącym (ruch w kierunku od góry do dołu) rys. . W tym przypadku występuje niebezpieczeństwo nagłego przemieszczenia się urządzenia w kierunku pnia i w konsekwencji utrata kontroli nad nim. Jeśli to możliwe, podczas cięcia należy stosować kolec.

Ciecie z łańcuchem pchającym (ruch w kierunku od dołu do góry) rys. . W tym przypadku występuje niebezpieczeństwo nagłego przemieszczenia się urządzenia w kierunku operatora, grożąc jego uderzeniem lub kontaktu sektora ryzyka z kłodą, powodując wystąpienie reakcji odbicia. Cięcie należy wykonywać z bardzo dużą ostrożnością.

Najbezpieczniejszy sposób wykorzystywania urządzenia ma miejsce wtedy, gdy drzewo zablokowane jest na koële, a cięcie wykonywane jest po zewnętrznej stronie punktu oparcia kłody, w kierunku od góry do dołu (rys.4).

Wykorzystanie kolca

Jeśli jest to tylko możliwe, należy stosować kolec, aby wykonywane cięcie było bardziej bezpieczne: kolec należy wbić w korę lub w zewnętrzną część klody, ułatwio, w razie konieczności, zapanowanie nad urządzeniem.

Poniżej przedstawione zostały typowe procedury do zastosowania w określonych sytuacjach. Niemniej jednak, za każdym razem należy ocenić, czy odpowiadają one okolicznościom, w których ma się odbyć praca i jaki jest sposób możliwie najbezpieczniejszego wykonania cięcia.

o a oo ona na ziemi (Niebezpieczeństwo dotknięcia tańcuchem podłoża w ostatniej fazie cięcia) (rys. ).

Cięcie należy wykonywać w kierunku od góry do dołu, przechodząc przez całą kłodę. W ostatniej fazie cięcia należy postępować z wyjątkową ostrożnością, aby nie dotknąć łańcuchem terenu. Jeśli na głębokości 2/3 grubości kłody możliwe jest przerwanie cięcia, należy kłodę obrócić i pozostały kawałek przeciąć ponownie w kierunku od góry do dołu, ograniczając w ten sposób ryzyko kontaktu z terenem.

o ao arta tylko o e ne stronie (Niebezpieczeństwo złamania się klody w trakcie cięcia) (rys.6).

Ciecie należy rozpocząć od dołu i wykonać je na głębokość około 1/3 średnicy klody, następnie należy je ukończyć od góry w kierunku wykonanego już nacięcia.

o ao arta oo stronac (Niebezpieczeństwo zgniecenia łańcucha) (rys. ).

Cięcie należy rozpocząć od góry i wykonać je na głębokość około 1/3 średnicy kłody, następnie należy je ukończyć od dołu w kierunku wykonanego już nacięcia.

ie le cy na s a zistym terenie. Zawsze należy stać powyżej pnia. Podczas przecinania, aby zachować pełne panowanie nad urządzeniem, należy zmniejszyć nacisk w pobliżu końca nacięcia, nie zwalniając siły przytrzymywania uchwytów. Nie należy pozwalać na kontakt łańcucha z podłożem.

cinanie rze

W Nie należy podejmować się ścinania drzew, jeśli nie posiada się odpowiedniego doświadczenia. W żadnym przypadku nie należy ścinać drzew o średnicy większej niż długość prowadnicy! Tego typu operacje wykonywać mogą wyłącznie doświadczeni użytkownicy z wykorzystaniem odpowiedniego sprzętu.

Celem ścinania jest spowodowanie upadku drzewa w najlepszej do jego okrzesania i podziału pozycji. (Nie należy dopuścić, aby upadające drzewo zaczepiło się o inne: obalanie takiego drzewa jest bardzo niebezpieczne).

Najdogodniejszy kierunek upadku drzewa należy wybrać, biorąc pod uwagę następujące okoliczności: co znajduje się wokół drzewa, jakie jest jego nachylenie, wykrzywienie, jaki jest kierunek wiatru oraz nagromadzenie gałęzi.

Nie należy bagatelizować nigdy obecności gałęzi martwych lub złamanych, które podczas ścinania mogą odpaść i stać się ěródłem zagrożenia.

W W przypadku wykonywania czynności ścinania w wyjątkowo trudnych okolicznościach, należy natychmiast po zakończeniu cięcia podnieść nauszniki ochronne, by od razu usłyszeć odbiegający od normy hałas oraz zauważyć inne ewentualne sygnały ostrzegawcze.

orace o rze za ce ci cie oraz okre lenie ro i cieczki

Najpierw, pracując w kierunku od góry do dołu i zachowując pien położony pomiędzy sobą i urządzeniem, należy usunąć gałęzie mogące utrudnić ścinanie (rys.8), następnie należy usunąć, jedna po drugiej, gałęzie grubsze. W dalszej kolejności należy usunąć otaczającą drzewo roślinność i planując drogę ucieczki (do wykorzystania w momencie upadku drzewa) przyjrzeć się wszystkim ewentualnie występującym przeszkodom (jak np.: kamienie, korzenie, doły, itp.). W celu określenia kierunku ucieczki posłużyć się należy także rysunkiem (rys.) (A – przewidywany kierunek upadku drzewa. B – droga ucieczki. C – obszar niebezpieczny).

W (rys.

W celu zapewnienia sobie kontroli nad upadającym drzewem należy wykonać następujące cięcia:

Ciecie ukierunkowujące, które należy wykonać jako pierwsze. Służy ono do kontrolowania kierunku upadku drzewa. Najpierw, po stronie, na którą ma upaść drzewo, należy wykonać GÓRNA CZĘŚĆ cięcia ukierunkowującego. Podczas tej operacji należy stać po prawej stronie drzewa i ciąć łańcuchem ciągnącym. Następnie należy wykonać DOLNA CZĘŚĆ cięcia, którą należy ukończyć dokładnie na końcu cięcia górnego. Głębokość cięcia ukierunkowującego musi wynosić 1/4 średnicy pnia, a kąt pomiędzy cięciem górnym i dolnym musi mieć co najmniej 45°. Punkt spotkania się obydwu cięć nosi nazwę "linii cięcia ukierunkowującego". Linia ta musi być idealnie pozioma i położona pod kątem prostym (90°) wobec kierunku upadku drzewa.

Cięcie ścinające, którego celem jest wywołanie upadku drzewa, wykonać należy o 3-5 cm powyżej dolnej płaszczyzny określającej linię cięcia ukierunkowującego i zakończyć je w odległości od tej linii wynoszącej 1/10 pnia. Należy stać po lewej stronie drzewa i ciąć łańcuchem ciągnącym, wykorzystując do pomocy także kolec. Należy sprawdzić, czy drzewo nie przechyla się w kierunku przeciwnym do założonego. Jak tylko to możliwe, należy włożyć do wnętrza cięcia klin ścinający. Część pnia, która nie została przecięta nosi nazwę punktu podparcia i stanowi "zawias", który kieruje drzewem podczas upadku. Jeśli okaże się on niewystarczający, krzywy lub całkowicie przecięty, nie będzie można kontrolować kierunku upadku drzewa (bardzo niebezpieczna sytuacja!). W związku z tym konieczne jest, aby wszystkie cięcia wykonane były zawsze bardzo starannie.

Po zakończeniu wykonywania cięć drzewo powinno rozpocząć swój upadek. W razie konieczności, można posłużyć się klinem lub łomem do obalania.

krz sy ani

Po ścięciu drzewa można przystąpić do jego okrzesywania, to znaczy usuwania gałęzi z pnia. Nie należy bagatelizować tej operacji, ponieważ najwięcej wywołanych reakcją odbicia nieszczęśliwych wypadków zdarza się właśnie podczas czynności okrzesywania drzewa. Z tego też względu należy uważać na pozycję końcówki prowadnicy podczas cięcia i pracować zawsze po lewej stronie pnia.

I. EKOLOGIA

W niniejszym rozdziale przedstawione zostały informacje potrzebne do zachowania opracowanych w fazie projektu, charakterystycznych cech ekologicznego dostosowania urządzenia do wymogów ochrony środowiska naturalnego, do jego poprawnego użytkowania oraz do właściwej eliminacji olejów.

YWANIE RZĄDZENIA

Podczas uzupełniania oleju w zbiorniku należy uważać, by go nie porozlewać, powodując zanieczyszczenie środowiska naturalnego.

Z E

Nie należy porzucać niesprawnego urządzenia w nie przeznaczonym do tego miejscu. Należy, zgodnie z obowiązującymi przepisami, odstawić je do autoryzowanego, zajmującego się eliminacją odpadów centrum.

Symbol 📄 na produkcie lub jego opakowaniu oznacza, że po utracie wartości użytkowej dany wyrób nie może być traktowany tak jak inne odpady. Należy przekazać go do punktu zbiórki urządzeń elektrycznych I elektronicznych przeznaczonych do recyklingu.

Przestrzegając zalecanych zasad postępowania ze zużytym produktem zapobiegasz ewentualnym negatywnym konsekwencjom dla zdrowia i środowiska, jakie mogłyby nastąpić w wyniku niewłaściwego sposobu pozbycia się wyrobu.

Szczegółowych informacji na temat recyklingu tego produktu mogą udzielić władze lokalne, służby zajmujące się wywozem śmieci lub pracownicy sklepu, w którym produkt został zakupiony.

. A ELAI E IKACJI AWARII I USTEREK

	Niemozna uruchomić silnika lub utrata właściw mocy sposób	Nieprawidłowe obroty silnika pracuje, lecz nieprawidłowy blokują wie właściwy sposób	Urzadzenie w sposób ha umujące nie w pasów i uchu łańcucha	E Silnik pracuje w sposób ha umujące nie w pasów i uchu łańcucha
Sprawdzić, czy w sieci występuje zasilanie	[4078]
Sprawdzić, czy wtyczka została poprawnie włóżona do gniazdka elektrycznego
Sprawdzić, czy kabel lub przedłużacz nie są uszkodzone	[HYW]
Sprawdzić, czy nie jest włączony hamulec bezpieczeństwa łańcucha	[AKWC]
Sprawdę czy łańcuch jest właściwie założony i naprężony.		[HA20]	[AC20]
Sprawdzić, czy łańcuch nasmarowany został w sposób opisany w rozdziałach F i G			[1040]
Sprawdzić, czy łańcuch jest naostrzony			[371C]
Sprawde czy wyłącznik odcinający jest uaktywniony.	[W478]
Zwrócić się do Autoryzowanego Serwisu Obsługi Technicznej	[HC6A]	[XC1S]		[4690]

K. CI A IE E

35cm Łańcuch	2XN	Numer części:
Prowadnica		Numer części:	7	4
40cm Łańcuch	XN	Numer części:
Prowadnica		Numer części:	7	2

OLSKI - 9

L. EC DEKLARACJA ZGODNOŚCI

Husqvarna AB, S-561 82, Huskvarna, Sweden

Deklarujemy z całą odpowiedzialnością że nasz produkt(y) ;

Oznaczenie.... -Pt tńcuc o

Oznaczenie typu(ów).

Identyfikacja serii.....P

Rok Produkcji.....P

Spełniają zasadnicze wymagania i warunki następujących dyrektyw EC :

6/ / / / / / 6 / U

na podstawie zastosowanych następujących norm EU :

Uprawnione organy przeprowadzające kontrolę typu EC

zgodnie z artykułem 8 rozdz.2c.... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Świadectwo nr BM 50268379

Maksymalny ważony poziom dźwięku A L _pA na stanowisku pracy zmierzony zgodnie z normą EN60745-2-13 został podany w tabeli.

Maksymalna wartość ważona drgań dla ręki/ramienia a_h zmierzona zgodnie z normą EN60745-2-13 w próbie powyższego produktu (produktów) została podana w tabeli.

Całkowita zadeklarowana wartość wibracji została zmierzona zgodnie ze standardową metodą testowania i może być używana dla celów porównywania jednego urządzenia z innym.

Całkowita zadeklarowana wartość wibracji może również służyć do wstępnej oceny narażenia na oddziaływanie.

Emisja wibracji podczas rzeczywistej pracy z urządzeniem może się różnić od całkowitej zadeklarowanej wartości, w zależności od sposobu użytkowania narzędzia Operatorzy powinni określić środki niezbędne dla własnego bezpieczeństwa w oparciu o szacunkową ocenę narażenia w rzeczywistych warunkach pracy (uwzględniając wszystkie części cyklu operacyjnego, czyli oprócz czasu pracy przy włączonym spuście również okresy wyłączenia urządzenia i pracy jałowej).

2000/14/EC: Mierzony Poziom Natężenia Děwięku LWA oraz Gwarantowany Poziom Natężenia Děwięku LWA są zgodne z wielkościami podanymi w tabelach.

Procedura Oceny Zgodności.... Annex V

Ulm 12/02/2013

P. Lamelli

Dyrektor ds. Globalnych Badań i Rozwoju – Produkty przenośne

Posiadacz dokumentacji technicznej

Cieżar bez paliwa (Kg) 4.3 4.5 4.4 4.6

Zasilanie (kW) 1.8 1.9 2.0 2.0

Pojemność zbiornika oleju (cm³) 240 240 240 240

Maksymalna długość prowadnicy (cm)

Podziałka łańcucha (mm)

Grubość tańcucha (mm)

Mierzony Poziom Natężenia Dźwięku LWA (dB(A))

Gwarantowany Poziom Natężenia Dźwięku(łB(A))

Ciśnienie akustyczne LpA (dB(A))

Wątpliwość K_pA(dB(A))

Wibracja miejscowa a_h (m/s²)

Niepewność K_ah (m/s ² )

(Ω)

4.3 4.5 4.4 4.6

35 35 40 40

9.52 9.52 9.52 9.52

106 106 106106 1

110 110 110 110

95 95 95 95

2.5 2.5 2.5 2.5

7.28 7.28 8.08 8.08

1.5 1.5 1.5 1.5

0.382 0.382 0.382 0.382

c o o c 6 --

Zależnie od właściwości lokalnej sieci zasilania, korzystanie z produktu może powodować krótkotrwałe spadki napięcia w momencie włączania urządzenia. Może to zakłócić pracę innych urządzeń elektrycznych, powodując np. chwilowe przygaśnięcie lampy. Jeżeli c c jest niższa niż pokazana w tabeli (stosownie do modelu urządzenia), wspomniane zakłócenia nie będą miały miejsca. Wartość impedancji sieci można ustalić kontaktując się ze swoim dostawcą energii.

A. VSEOBECNY POPIS

. OP S S URNOSNE OPREME

BLOK ZA UKLJUČIVANJE

Vaša mašina je opremljen sa uređajem (sl.1) koji kada je deaktiviran, onemogućuje pritiskanje prekidača i tako spriječava slučajno pokretanje.

AKCIJA KOČNICE LANCA NA O PU ANJE P EKIDAČA

Vaša mašina je opremljena sa uređajem koji blokira lanac odmah čim se pusti prekidač, ako ovaj uređaj ne radi, u bilo koje vrijeme, mašina se NE SMIJE koristiti i mora se odnijeti u ovlašteni servisni centar.

I NIKP EDNJED KE POLU A KOČNICE LANCA

Štitnik prednje drške (sl. ) je dizajniran da spriječi da Vaša lijeva ruka dođe u kontakt s lancem (pod uvjetom da se mašina drži ispravno, prema uputama). Štitnik prednje drške također djeluje i kao poluga kočnice lanca, uključujući uređaj koji blokira lanac za manje od 0.15 sekundi u slučaju povratnog trzaja. Kočnica lanca je otpuštena kada je štitnik prednje drške povučen unazad i postavljen u taj položaj (omogućeno je pokretanje lanca). Kočnica lanca je aktivirana kada je štitnik prednje drške gurnut naprijed (lanac je blokiran). Kočnica lanca se može aktivirati pomoću lijevog zgloba, guranjem prema naprijed, ili kad zglob dođe u kontakt sa štitnikom prednje drške, kao rezultat povratnog trzaja.
