ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ L 840 LED iHF STEINEL

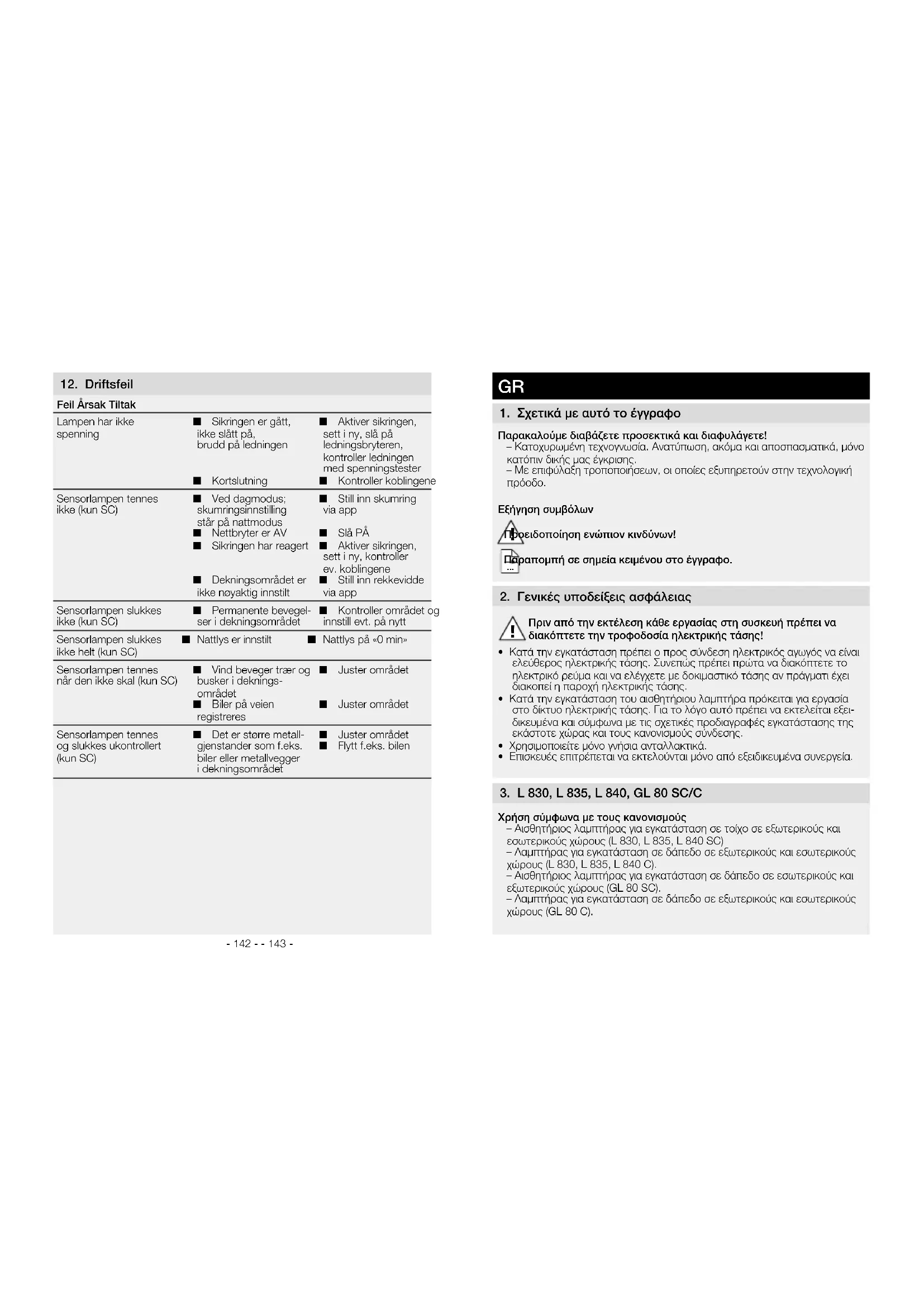

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική

Εξήγηση συμβόλων Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξει- δικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

3. L 830, L 835, L 840, GL 80 SC/C

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήριος λαμπτήρας για εγκατάσταση σε τοίχο σε εξωτερικούς και εσωτερικούς χώρους (L 830, L 835, L 840 SC) – Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (L 830, L 835, L 840 C). – Αισθητήριος λαμπτήρας για εγκατάσταση σε δάπεδο σε εσωτερικούς και εξωτερικούς χώρους (GL 80 SC). – Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (GL 80 C).

!- 145 -- 144 - Οι αισθητήριοι λαμπτήρες (SC) περιλαμβάνουν ενεργό ανιχνευτή κίνησης. Ο ενσωματωμένος αισθητήρας υψηλής συχνότητας (HF) εκπέμπει ηλεκτρομαγνητικά κύματα (5,8GHz) και γίνεται δέκτης της ηχούς των κυμάτων αυτών. Με την παραμικρή κίνηση εντός των ορίων κάλυψης των αισθητήριων λαμπτήρων, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξερ- γαστής δίνει την εντολή "Ενεργοποίηση φωτός". Η ανίχνευση μέσα από πόρ- τες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή. Μέσω ανάλυσης σήματος ο αισθητήρας διαφοροποιεί μεταξύ κινούμενων ατόμων και κινούμενων αντι- κειμένων όπως θάμνοι ή μικρά ζώα. Έτσι αποκλείονται εσφαλμένες μεταγωγές εξαιτίας μικρών ζώων όπως και διαταραχές εξαιτίας ακραίων θερμοκρασιών. Οι λειτουργίες του αισθητήριου λαμπτήρα μπορούν να ρυθμιστούν μέσω Smartphone ή Tablet ή ρυθμιστή. Μία δικτύωση Bluetooth είναι εφικτή μόνο μέσω Smartphone ή Tablet. Υπόδειξη: H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων iHF ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπο- μπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων. Περιεχόμενο συσκευασίας L830, L835, L840SC/C (εικ.3.1) – Λαμπτήρας – τρεις βίδες – τρία τακάκια – τρία διαστάρια Διαστάσεις προϊόντος L 830SC/C(εικ.3.2) Διαστάσεις προϊόντος L 835SC/C(εικ.3.3) Διαστάσεις προϊόντος L 840SC/C(εικ.3.4) Επισκόπηση συσκευής L830, L835, L840SC/C (εικ.3.5) A Στήριγμα τοίχου B Ακροδέκτης σύνδεσης C Στεγανοποιητική τάπα D Σύζευξη E Φωτιστικός κύβος Περιεχόμενο συσκευασίας GL 80SC/C(εικ.3.6) – Λαμπτήρας

– Πλάκα δαπέδου – τέσσερεις βίδες δαπέδου – τέσσερα τακάκια – τέσσερεις βίδες σύνδεσης Διαστάσεις προϊόντος GL 80SC/C(εικ.3.7) Επισκόπηση συσκευής GL 80SC/C(εικ.3.8) A Καπάκι B Ακροδέκτης σύνδεσης D Σύζευξη E Φωτιστικός κύβος F Ακροδέκτης γείωσης Κατανομή φωτεινής έντασης (εικ.3.9/3.10/3.11/3.12) Εμβέλεια (μόνο SC) (εικ.3.13) Υπόδειξη: Εάν οι λαμπτήρες εγκατασταθούν πολύ πλησίον, μπορεί να προ- κληθούν εσφαλμένες μεταγωγές, διότι τα εκπεμπόμενα σήματα υψηλής συ- χνότητας προκαλούν διαταραχές μεταξύ τους. (εικ.3.14A) Τα ακόλουθα μέτρα βοηθούν στην αποφυγή αυτού του σφάλματος:

• Εγκατάσταση λαμπτήρων σε απόσταση τουλάχιστον 5 m.

• Δικτυώνετε τους λαμπτήρες μέσω Smart Remote App και απενεργοποιείτε τον αισθητήρα στοχευμένα μέσω της λειτουργίας O σε μεμονωμένους λαμπτήρες (εικ.3.14B + C). Με τη δικτύωση ενεργοποιούνται κατά την κί- νηση και οι λαμπτήρες, των οποίων ο αισθητήρας είναι απενεργοποιημένος.

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (εικ.4.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2 έως 3 συρμάτων: L = Φάση (συνήθως μαύρο ή καφέ) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώριση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση. Φάση (L) και ουδέτερος αγωγός (N) συνδέονται στον ακροδέκτη σύνδεσης. Μονώνετε αγωγό γείωσης (PE) και τον παραμερίζετε. Στο μοντέλο GL 80SC/Cο αγωγός γείωσης (PE) πρέπει να συνδεθεί στον ακροδέκτη γείωσης. Προσοχή: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση. Προσοχή: Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.- 147 -- 146 -

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.

• Κατά την εγκατάσταση του αιθητήριου λαμπτήρα πρέπει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό κραδασμών.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων. Βήματα εγκατάστασης (L830, L835, L840SC/C)

• Διακόπτετε τροφοδοσία ρεύματος. (εικ.4.1)

• Λύνετε ασφαλιστικές βίδες και λύνετε φωτιστικό κύβο από το στήριγμα τοίχου. (εικ.5.1)

• Σημαδεύετε σημεία για τρύπες (εικ.5.2)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ. (εικ.5.3)

• Τρυπάτε στεγανοποιητική τάπα.

• Εγκατάσταση με ενδοτοίχιο αγωγό (εικ.5.4)

• Εγκατάσταση με εξωτοίχιο αγωγό (εικ.5.5)

• Συνδέετε καλώδιο σύνδεσης (εικ.5.6)

• Προσαρμόζετε φωτιστικό κύβο στο στήριγμα τοίχου (εικ.5.7)

• Βιδώνετε ασφαλιστικές βίδες (εικ.5.7)

• Ενεργοποίηση τροφοδοσίας ρεύματος (εικ.5.7)

• Πραγματοποίηση ρυθμίσεων μέσω εφαρμογής (μόνο SC) ➔ "6. Λειτουργία" Βήματα εγκατάστασης (GL 80SC/C)

• Διακόπτετε τροφοδοσία ρεύματος (εικ.4.1)

• Λύνετε βίδα ασφάλισης και αφαιρείτε φωτιστικό κύβο από το καπάκι (εικ.5.8)

• Τραβάτε καλώδιο μέσα από στήριγμα δαπέδου και προφίλ (εικ.5.9)

• Βίδωμα στηρίγματος δαπέδου και προφίλ (εικ.5.10)

• Σημαδεύετε τρύπες διάτρησης στο στήριγμα δαπέδου (εικ.5.11)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ.5.12)

• Βιδώνετε στήριγμα δαπέδου δαπέδου στο δάπεδο (εικ.5.13)

• Βιδώνετε καπάκι στο προφίλ (εικ.5.14)

• Συνδέετε καλώδιο σύνδεσης (εικ.5.15)

• Προσαρμόζετε φωτιστικό κύβο στο καπάκι (εικ.5.16)

• Βιδώνετε βίδα ασφάλισης (εικ.5.16)

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ.5.16)

• Πραγματοποίηση ρυθμίσεων μέσω εφαρμογής (μόνο SC) ➔ "6. Λειτουργία"

Οι λειτουργίες είναι ρυθμίσιμες για τις εκδόσεις SC. Οι ρυθμίσεις των λειτουργικών πραγματοποιούνται μέσω της εφαρμογής Smart Remote App. Smart Remote App Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Smart Remote App από το δικό σας AppStore. Είναι απαραίτητο ένα Smartphone με Bluetooth ή Tablet. Android iOS Λειτουργίες που είναι ρυθμίσιμες μέσω της εφαρμογής Smart Remote App: – Ρύθμιση χρόνου – Ρύθμιση εμβέλειας – Ρύθμιση ευαισθησίας – Λειτουργία φωτός νύχτας – Κεντρικό φως / Στάθμη φωτός νύχτας ρυθμίσιμα – διευρυμένη ρύθμιση εμβέλειας – Ομαδική δικτύωση – Ρύθμιση ευαισθησίας μέσω Teach-In Ρύθμιση χρόνου (χρονυστέρηση) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5 δευτ. έως το ανώτερο 60 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου. Η εν λόγω λειτουργία ισχύει για εκδόσεις C μόνο σε συνδυασμό με προϊόν αι- σθητήρα Bluetooth.- 149 -- 148 - Υπόδειξη: Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακό- πτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφό- σον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου. Ρύθμιση εμβέλειας (ευαισθησία) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2 m. – Ρυθμιστής μέγιστο = μεγ. εμβέλεια (5 m) – Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια (1 m) Η εν λόγω λειτουργία ισχύει για εκδόσεις C μόνο σε συνδυασμό με προϊόν αι- σθητήρα Bluetooth. Ρύθμιση ευαισθησίας (όριο ευαισθησίας) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμη- τα από περ. 2 έως 2000 Lux. – Ρυθμιστής σε θέση στοπ δεξιά = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα) – Ρυθμιστής σε θέση στοπ αριστερά = Λειτουργία λυκόφωτος (περ. 2 Lux) Η εν λόγω λειτουργία ισχύει για εκδόσεις C μόνο σε συνδυασμό με προϊόν αι- σθητήρα Bluetooth. Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση στοπ δεξιά. Λειτουργία φωτός νύχτας Το φως νύχτας καθιστά εφικτό το φωτισμό με περ. 10 % ισχύ φωτός. Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει για το ρυθμισμέ- νο χρόνο (βλέπε ρύθμιση χρόνου) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει στο ενεργοποιημένο φως νύχτας. Το φως νύχτας είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότη- τας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το φως νύχτας είναι πάντα

0 λεπ = Απαλό άναμμα φωτός / χωρίς φως νύχτας αναμμένο από ρυθμισμένη τιμή ευαισθησίας 10 λεπ = Απαλό άναμμα φωτός + φως νύχτας 10 λεπτά 30 λεπ = Απαλό άναμμα φωτός + φως νύχτας 30 λεπτά = Απαλό άναμμα φωτός + φως νύχτας όλη τη νύχτα Η εν λόγω λειτουργία ισχύει για εκδόσεις C μόνο σε συνδυασμό με προϊόν αι- σθητήρα Bluetooth. Τι είναι απαλό άναμμα φωτός; Ο αισθητήριος λαμπτήρας διαθέτει λειτουργία απαλού ανάμματος φωτός. Αυτό σημαίνει ότι το φως κατά την έναρξη δεν ενεργοποιείται αμέσως με μέ- γιστη ισχύ, αλλά η φωτεινότητα ρυθμίζεται σταδιακά εντός σύντομου χρόνου έως το όριο 100 %. Με τον ίδιο τρόπο γίνεται κατά το σβήσιμο και η αντίθετη ρύθμιση μέχρι να σβήσει πλήρως το φως. Η εν λόγω λειτουργία ισχύει για εκδόσεις C μόνο σε συνδυασμό με προϊόν αι- σθητήρα Bluetooth. Λειτουργία συνεχούς φωτός (εικ.6.1) Σε περίπτωση σύνδεσης προαιρετικού διακόπτη δικτύου στον αγωγό τροφοδοσίας, είναι εφικτές εκτός από την απλή ενεργοποίηση και απενεργοποίηση οι ακόλουθες λειτουργίες:

1) Άναμμα συνεχούς φωτός:

Διακόπτης 2×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμίζεται για 4 ώρες σε συνεχές φως. Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία

2) Σβήσιμο συνεχούς φωτός:

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα. Προσοχή: Οι φάσεις μεταγωγής πρέπει να εκτελούνται σε όρια 0,2 έως 1 δευτερολέπτου.

7. Συντήρηση/Φροντίδα

Το προϊόν δεν χρειάζεται συντήρηση. Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό). Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.- 151 -- 150 -Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ:Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπλη-ρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακα-τάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμο-λογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέ-στερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

10. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL Vertrieb GmbH, δηλώνει ότι ο ραδιοεξοπλισμός L 830, L 835, L 840, GL 80 SC/C πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de

11. Tεχνικά δεδομένα

Διαστάσεις Π × Υ × ΒL 830 SC/C, L 835 SC/CL 840 SC/CGL 80 SC/C110 mm×110 mm×131,5 mm 110 mm×110 mm×133,5 mm110 mm×633 mm×130 mmΣύνδεση δικτύου 220-240 V, 50/60 HzΙσχύς εισόδου (P ) 9,1 WΙσχύς εισόδου συστήματος αισθητήρα iHFL 830, L 835, L 840 SCGL 80 SC0,67 W0,67 W Αναμονή (δίκτυο (P net

L 830, L 835, L 840 SCL 830, L 835, L 840 CGL 80 SCGL 80 C0,45 W0,45 W 0,45 W 0,45 WΙσχύς φωτός (lm)L 830 SCL 830 CL 835 SCL 835 CL 840 SCL 840 CGL 80 SCGL 80 C493 lm (ανθρακί), 523 lm (ασημί)493 lm (ανθρακί)616 lm (ανθρακί), 616 lm (ασημί)616 lm (ανθρακί)319 lm (ανθρακί), 319 lm (ασημί)319 lm (ανθρακί)650 lm (ανθρακί), 650 lm (ασημί)650 lm (ανθρακί)Αποδοτικότητα (lm/W)L 830 SCL 830 CL 835 SCL 835 CL 840 SCL 840 CGL 80 SCGL 80 C54 lm/W (ανθρακί), 57 lm/W (ασημί)54 lm/W (ανθρακί)68 lm/W (ανθρακί), 68 lm/W (ασημί)68 lm/W (ανθρακί)35 lm/W (ανθρακί), 35 lm/W (ασημί)35 lm/W (ανθρακί)71 lm/W (ανθρακί), 71 lm/W (ασημί)71 lm/W (ανθρακί)Φωτιστικό μέσο LEDΘερμοκρασία χρώματος 3.000 KΔείκτης χρωματικής απόδοσης R = 82Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: > 60.000 ώρεςΧρωματική συνέπειαSDCM Εισαγόμενη τιμή: 3- 152 - - 153 -

12. Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια Λαμπτήρας χωρίς τάση ■ Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή κυκλώματος ■ Βραχυκύκλωμα ■ Ενεργοποίηση ασφά- λειας, αντικατάστα- ση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης ■ Ελέγχετε συνδέσεις Αισθητήριος λαμπτήρας δεν ενεργοποιείται (μόνο SC) ■ Στη λειτουργία ημέρας, ρύθμιση λυ- κόφωτος βρίσκεται σε λειτουργία νύχτας ■ Διακόπτης δικτύου

■ Ασφάλεια αντέδρασε ■ Ανακριβής ρύθμιση περιοχής κάλυψης ■ Ρύθμιση ευαισθησίας μέσω εφαρμογής ■ Ενεργοποίηση ■ Ενεργοποίηση ασφά- λειας, αντικατάσταση, εν ανάγκη έλεγχος

■ Ρύθμιση εμβέλειας μέσω εφαρμογής ή

Αισθητήριος λαμπτήρας δεν απενεργοποιείται (μόνο SC) ■ Διαρκούσα κίνηση εντός ορίων ανί-

■ Ελέγχετε την περιοχή και ενδεχομ. κάνετε νέα ρύθμιση Αισθητήριος λαμπτήρας δεν απενεργοποιείται πλήρως (μόνο SC) ■ Επιλέχτηκε φως

Αισθητήριος λαμπτήρας ενεργοποιείται ανεπιθύ- μητα (μόνο SC) ■ Ο άνεμος φυσάει δέν- δρα και θάμνους στην περιοχή κάλυψης ■ Ανίχνευση αυτοκινή- των στο δρόμο ■ Μετατοπίζετε την περιοχή κάλυψης ■ Μετατοπίζετε την περιοχή κάλυψης Αισθητήριος λαμπτήρας ενεργοποιείται και απενεργοποιείται ανεξέ- λεγκτα (μόνο SC) ■ Μεγάλα μεταλλικά αντικείμενα, όπως π.χ. αυτοκίνητα ή μεταλλικοί τοίχοι, στα όρια ανίχνευσης ■ Μετατοπίζετε την περιοχή κάλυψης ■ π.χ. αλλάζετε θέση αυτοκινήτου Φως νυκτός Ναι (Εκτός, 10min, 30min, όλη τη νύχτα, πάντα) Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Τεχνολογία αισθητήρων (μόνο SC) (5,8GHz, ≤ 1 mW) Εύρος ανίχνευσης Γωνία ανίχνευσης Γωνία ανοίγματος 160° Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. 160° Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Εμβέλεια 1-5 m Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Ρύθμιση χρόνου 5 δευτ. - 60 λεπτά Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Ρύθμιση ευαισθησίας 2-2.000 Lux Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Τάξη ενεργειακής απόδοσης πηγής φωτός L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C

Είδος προστασίας IP44 Κλάση προστασίας L 830, L 835, L 840 SC/ C GL 80 SC/ C

Θερμοκρασία περιβάλλοντος -20 έως +40°C Συχνότητα Bluetooth 2,4-2,48 GHz Ισχύς εκπομπής Bluetooth 5 dBm / 3 mW Τεχνική τεκμηρίωση στη διεύθυνση www.steinel.de- 155 -- 154 -
