NÁVOD K OBSLUZE L 840 LED iHF STEINEL

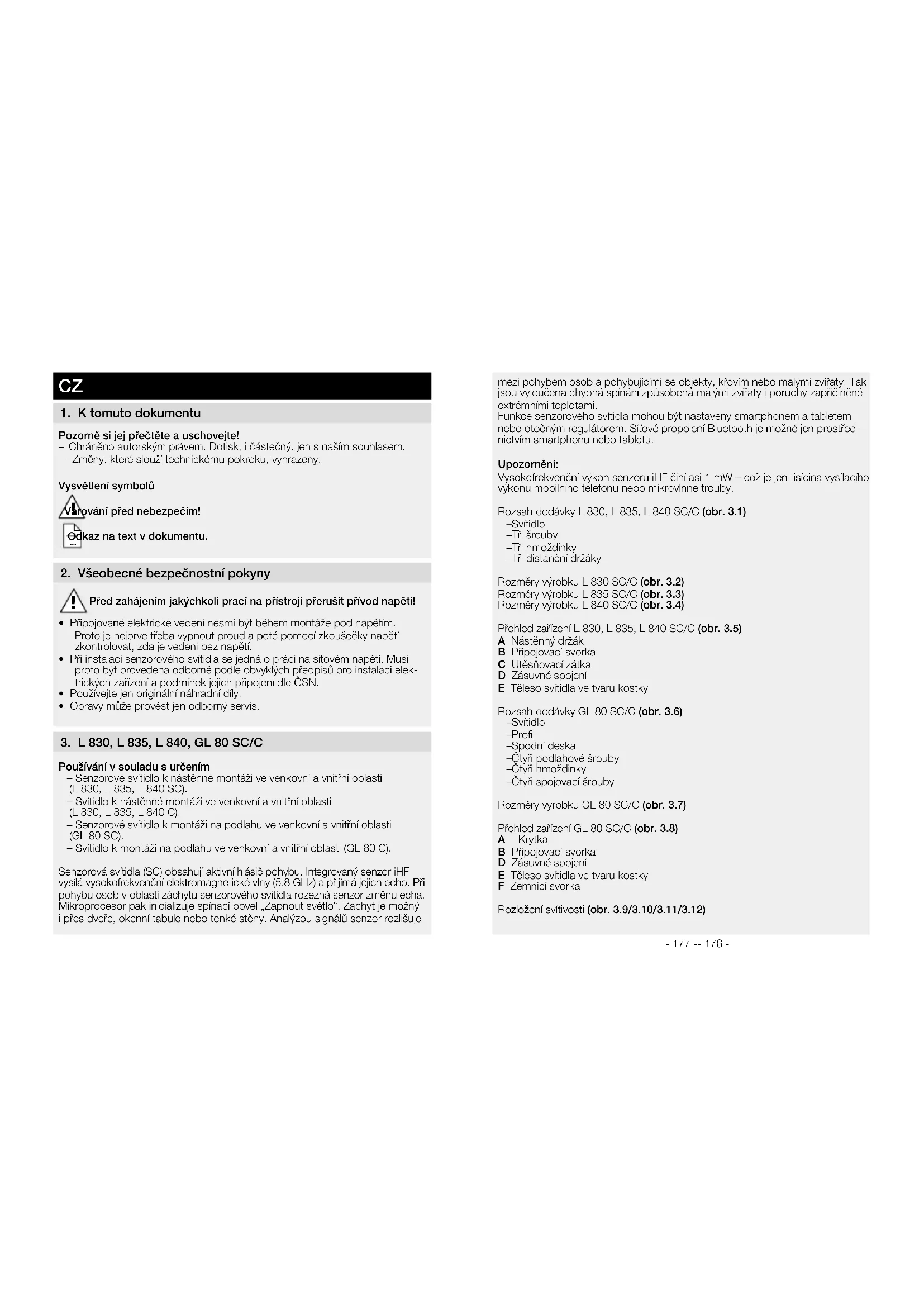

Pozorně si jej přečtěte auschovejte! – Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Vysvětlení symbolů Varování před nebezpečím! Odkaz na text vdokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud apoté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

• Při instalaci senzorového svítidla se jedná opráci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elek- trických zařízení a podmínek jejich připojení dle ČSN.

• Používejte jen originální náhradní díly.

• Opravy může provést jen odborný servis.

3. L 830, L 835, L 840, GL 80 SC/C

Používání vsouladu surčením – Senzorové svítidlo knástěnné montáži ve venkovní a vnitřní oblasti (L 830, L 835, L 840 SC). – Svítidlo knástěnné montáži ve venkovní a vnitřní oblasti (L 830, L 835, L 840 C). – Senzorové svítidlo k montáži na podlahu ve venkovní a vnitřní oblasti (GL 80 SC). – Svítidlo k montáži na podlahu ve venkovní a vnitřní oblasti (GL 80 C). Senzorová svítidla (SC) obsahují aktivní hlásič pohybu. Integrovaný senzor iHF vysílá vysokofrekvenční elektromagnetické vlny (5,8GHz) a přijímá jejich echo. Při pohybu osob voblasti záchytu senzorového svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „Zapnout světlo“. Záchyt je možný ipřes dveře, okenní tabule nebo tenké stěny. Analýzou signálů senzor rozlišuje

mezi pohybem osob apohybujícími se objekty, křovím nebo malými zvířaty. Tak jsou vyloučena chybná spínání způsobená malými zvířaty iporuchy zapříčiněné extrémními teplotami. Funkce senzorového svítidla mohou být nastaveny smartphonem a tabletem nebo otočným regulátorem. Síťové propojení Bluetooth je možné jen prostřed- nictvím smartphonu nebo tabletu. Upozornění: Vysokofrekvenční výkon senzoru iHF činí asi 1mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby. Rozsah dodávky L830, L835, L840SC/C (obr.3.1) – Svítidlo – Tři šrouby – Tři hmoždinky – Tři distanční držáky Rozměry výrobku L 830SC/C(obr.3.2) Rozměry výrobku L 835SC/C(obr.3.3) Rozměry výrobku L 840SC/C(obr.3.4) Přehled zařízení L830, L835, L840SC/C (obr.3.5) A Nástěnný držák B Připojovací svorka C Utěsňovací zátka D Zásuvné spojení E Těleso svítidla ve tvaru kostky Rozsah dodávky GL 80SC/C(obr.3.6) – Svítidlo – Profil – Spodní deska – Čtyři podlahové šrouby – Čtyři hmoždinky – Čtyři spojovací šrouby Rozměry výrobku GL 80SC/C(obr.3.7) Přehled zařízení GL 80SC/C(obr.3.8) A Krytka B Připojovací svorka D Zásuvné spojení E Těleso svítidla ve tvaru kostky F Zemnicí svorka Rozložení svítivosti (obr.3.9/3.10/3.11/3.12)- 179 -- 178 - Dosah (jen SC) (obr.3.13) Upozornění: Budou-li svítidla namontována blízko sebe, může dojít k chybnému spínání, pro- tože se mohou vysílané vysokofrekvenční signály vzájemně rušit. (obr.3.14A) Následující opatření pomohou předejít této chybě:

• Svítidla montovat ve vzdálenosti minimálně 5 m.

• Svítidla propojte do sítě pomocí aplikace Smart Remote a u jednotlivých sví- tidel cíleně odpojte senzor funkcí Sensor-O (obr.3.14B + C). Propojením do sítě se při pohybu také zapnou svítidla, jejichž senzor je deaktivován.

4. Elektrické připojení

Schéma zapojení (obr.4.1) K připojení k elektrické síti použijte kabel se 2 až 3 vodiči: L = fázový vodič (většinou černý nebo hnědý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) Vpřípadě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a neutrální vodič (N) se připojí k připojovací svorce. Ochranný vodič (PE) izolovat a připojit. UGL 80SC/Cmusí být ochranný vodič (PE) připojen kzemnicí svorce. Důležité: Záměna přípojek později způsobí zkrat vpřístroji nebo ve vaší pojistkové skříni. Vtomto případě je nutno jednotlivé kabely identifikovat apoté znovu zapojit. Vpřívodním síťovém vedení může být samozřejmě zařazen vypínač kzapínání avypínání. Důležité: Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

• Zkontrolovat poškození uvšech konstrukčních dílů.

• Při poškození výrobek nepoužívat.

• Při montáži senzorového svítidla dbát, aby bylo upevněno bez otřesů.

• Vhodné montážní místo vybrat při zohlednění dosahu azachycení pohybu. Postup při montáži (L830, L835, L840SC/C)

• Vypnout napájení elektrickým proudem. (obr.4.1)

• Uvolnit pojistné šrouby a uvolnit svítidlo ve tvaru kostky z nástěnného držáku. (obr.5.1)

• Vyznačit otvory kvrtání (obr.5.2)

• Vyvrtat otvory a vložit hmoždinky. (obr.5.3)

• Prorazit utěsňovací zátky.

• Montáž síťového přívodního vedení pod omítku (obr.5.4)

• Montáž přívodního vedení na omítku (obr.5.5)

• Připojit připojovací kabel (obr.5.6)

• Těleso svítidla ve tvaru kostky nasunout na nástěnný držák (obr.5.7)

• Našroubovat pojistné šrouby (obr.5.7)

• Zapnout napájení elektrickým proudem (obr.5.7)

• Nastavení provést prostřednictvím aplikace (jen SC) ➔ „6. Funkce“ Postup při montáži (GL 80SC/C)

• Vypnout napájení elektrickým proudem (obr.4.1)

• Uvolnit pojistný šroub a těleso svítidla ve tvaru kostky stáhnout z krytu (obr.5.8)

• Kabel protáhnout podlahovým držákem a profilem (obr.5.9)

• Sešroubovat podlahový držák a profil (obr.5.10)

• Vyznačit otvory na spodní desce kvrtání (obr.5.11)

• Vyvrtat otvory avložit hmoždinky (obr.5.12)

• Sešroubovat podlahový držák na podlaze (obr.5.13)

• Kryt našroubovat na profil (obr.5.14)

• Připojit připojovací kabel (obr.5.15)

• Těleso svítidla ve tvaru kostky nasunout na kryt (obr.5.16)

• Zašroubovat pojistný šroub (obr.5.16)

• Zapnout napájení elektrickým proudem (obr.5.16)

• Nastavení provést prostřednictvím aplikace (jen SC) ➔ „6. Funkce“- 181 -- 180 -

Funkce lze nastavit pro varianty SC. Funkce se nastavují aplikací Smart Remote. Aplikace Smart Remote Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci dálkového ovládání Smart Remote STEINEL. Je potřebný smartphone nebo tablet s Bluetooth. Android iOS Funkce, které lze nastavit aplikací Smart Remote: – Časové nastavení – Nastavení dosahu – Soumrakové nastavení – Funkce nočního osvětlení – Nastavitelná úroveň hlavního světla/nočního světla – Rozšířené nastavení dosahu – Skupinové propojení do sítě – Soumrakové nastavení prostřednictvím teach-in Časové nastavení (doba doběhu) Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule vrozmezí od asi 5 sekund do max. 60minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. Tato funkce platí pro varianty C vždy jen vkombinaci se senzorovým výrob- kem sBluetooth. Upozornění: Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo. K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas. Nastavení dosahu (citlivost) Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži do výšky 2 m vyplyne jako oblast záchytu. – Otočný regulátor nastavený na „maximální“ = max. dosah ( 5 m ) – Otočný regulátor nastavený na „minimální“ = min. dosah ( 1 m ) Tato funkce platí pro varianty C vždy jen vkombinaci se senzorovým výrob- kem sBluetooth. Soumrakové nastavení (prahová reakční hodnota) Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí od asi 2 do 2000 lx. – Otočný regulátor nastavený na pravý doraz = provoz za denního světla (nezávisle na jasu) – Otočný regulátor nastavený na levý doraz = soumrakový provoz (asi 2 lx) Tato funkce platí pro varianty C vždy jen vkombinaci se senzorovým výrob- kem sBluetooth. Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven k pravému dorazu. Funkce nočního osvětlení Noční světlo umožňuje osvětlení se světelným výkonem 10%. Teprve při pohybu voblasti záchytu bude světlo po nastavenou dobu (viz Časové nastavení) přepnuto na maximální světelný výkon (100%). Poté se svítidlo přepne na aktivované noční světlo. Noční světlo je zapnuté, jestliže není dosaženo prahu světelnosti. U aktivního provozu za denního světla je noční světlo vždy zapnuté. 0min = pozvolné rozjasňování světla / bez nočního světla se zapne od nastavené soumrakové hodnoty 10min = pozvolné rozjasňování světla + noční světlo 10minut 30min = pozvolné rozjasňování světla + noční světlo 30minut = pozvolné rozjasňování světla + noční světlo po celou noc Tato funkce platí pro varianty C vždy jen vkombinaci se senzorovým výrob- kem sBluetooth. Co je to pozvolné rozjasňování světla? Senzorové svítidlo je vybaveno funkcí umožňující pozvolné rozjasňování světla. To znamená, že se světlo po zapnutí nesepne přímo na maximální výkon, ale během velmi krátké doby se vždy zvýší jas až na 100 %. Stejným způsobem probíhá snižování výkonu světla při jeho vypnutí. Tato funkce platí pro varianty C vždy jen vkombinaci se senzorovým výrob- kem sBluetooth.- 183 -- 182 -Funkce trvalého osvětlení (obr.6.1)Je-li vpřívodním síťovém vedení zařazen volitelný síťový vypínač, jsou vedle jednoduchého zapínání avypínání možné inásledující funkce: 1) Zapnutí trvalého osvětlení:Vypínač 2x vypnout azapnout. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu.2) Vypnutí trvalého osvětlení:Vypínač 1×vypnout a zapnout. Svítidlo zhasne, popř. přejde do senzorového provozu.Důležité: Spínání musí být provedeno v rozmezí od 0,2 do 1 sekundy.

7. Údržba/ošetřování

Výrobek je bezúdržbový.Svítidlo lze v případě znečištění očistit vlhkým hadříkem (bez použití čisticích prostředků).Důležité: Provozní přístroj nelze vyměnit.

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.Nevyhazujte elektrická zařízení do domovního odpadu!Jen pro země EU:V souladu splatnou evropskou směrnicí oodpadních elektrických a elektro-nických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána kekologickému opětovnému zhodnocení.

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje vdélce 36 měsíců azačíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady azávady zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody avady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu. Servisní opravny:Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

10. Prohlášení o shodě

Tímto STEINEL Vertrieb GmbH prohlašuje, že typ rádiového zařízení L 830, L 835, L 840, GL 80 SC/C je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de- 185 -- 184 -

11. Technické parametry

= 82 Průměrná jmenovitá životnost L70B50 při 25°C: >60000 hod. Konzistence barevSDCM počáteční hodnota: 3 Noční světlo ano (vyp., 10min., 30min., celou noc, vždy) Pro C: Vždy jen vkombinaci se senzo- rovým výrobkem sBluetooth. Senzorová technologie (jen SC) (5,8GHz, ≤1 mW) Oblast záchytu Úhel záchytu Úhel otevření 160° Pro C: Vždy jen vkombinaci se senzo- rovým výrobkem sBluetooth. 160° Pro C: Vždy jen vkombinaci se senzo- rovým výrobkem sBluetooth. Dosah 1–5 m Pro C: Vždy jen vkombinaci se senzo- rovým výrobkem sBluetooth. Časové nastavení 5 s – 60min Pro C: Jen vkombinaci se senzorovým výrobkem sBluetooth. Soumrakové nastavení 2–2000 lx Pro C: Jen vkombinaci se senzorovým výrobkem sBluetooth. Třída energetické účinnosti světelného zdroje L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C

Krytí IP44 Třída ochrany L 830, L 835, L 840 SC/ C GL 80 SC/ C

Teplota prostředí -20 až +40°C Frekvence Bluetooth 2,4–2,48 GHz Vysílací výkon Bluetooth 5 dBm/3 mW Technická dokumentace na adrese www.steinel.de- 187 -- 186 -

12. Provozní poruchy

Porucha Příčina Náprava Svítidlo bez napětí ■ Pojistka zareagovala, svítidlo není zapnuté, přerušené vedení ■ Zkrat ■ Zapnout, vyměnit pojistku; zapnout síťový vypínač, zkont- rolovat vedení pomocí zkoušečky napětí ■ Zkontrolovat připojení Senzorové svítidlo nezapí- ná (jen SC) ■ Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozu ■ Síťový vypínač vpolo- ze VYPNUTO ■ Pojistka zareagovala ■ Oblast záchytu není přesně nastavena. ■ Provést soumrakové nastavení pomocí aplikace ■ Zapnout ■ Zapnout, vyměnit pojistku, popř. zkont- rolovat připojení ■ Pomocí aplikace nastavit dosah Senzorové svítidlo nevypí- ná (jen SC) ■ Trvalý pohyb v oblasti záchytu. ■ Zkontrolovat oblast apřípadně znovu seřídit Nedochází k úplnému vypnutí senzorového svítidla (jen SC) ■ Vybráno noční osvětlení ■ Noční světlo na „0min“ Senzorové svítidlo zapíná v nevhodnou dobu (jen SC) ■ Vítr pohybuje stromy akeři v oblasti záchytu ■ Zaznamenávání pohy- bu aut na ulici ■ Přestavit oblast záchytu ■ Přestavit oblast záchytu Senzorové svítidlo nekon- trolovaně zapíná a vypíná (jen SC) ■ Větší kovové předměty, jako např. automobily nebo kovové stěny, voblasti záchytu ■ Přestavit oblast záchytu ■ Např. přeparkovat vozidlo
