用户手册 L 840 LED iHF STEINEL

安装时必须确保连接的电线无应力。因此、首先切断电源、并使用试电笔检查是否存在电压。
- 安装感应灯时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业工作。
- 只能使用原装备件
维修作业只能由专业工厂进行。

-用于室外和室内壁式安装的传感器灯（L830、L835、L840 SC）。
-用于室外和室内壁式安装的灯具（L830、L835、L840C）。
-适用于室外与室内的地面安装的传感器灯（GL80SC）。
-适用于室外与室内的地面安装的灯具（GL80C）。

传感器灯（SC）配备一个主动型运动检测器。集成式IHF感应器可发射高频电磁波(5.8GHz)并接收其反射波。在传感器灯感应范围内发生人员移动时，传感器灯将会感应到反射波。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。通过信号分析、传感器区分自我移动的人或者动物、比如灌木或者小动物。因小动物引起的错误接通以及外部极端温度引起的干扰排除在外。

可通过智能手机和平板电脑亦或调节器调节传感器灯的功能。仅可通过智能手机或平板电脑进行蓝牙对接。

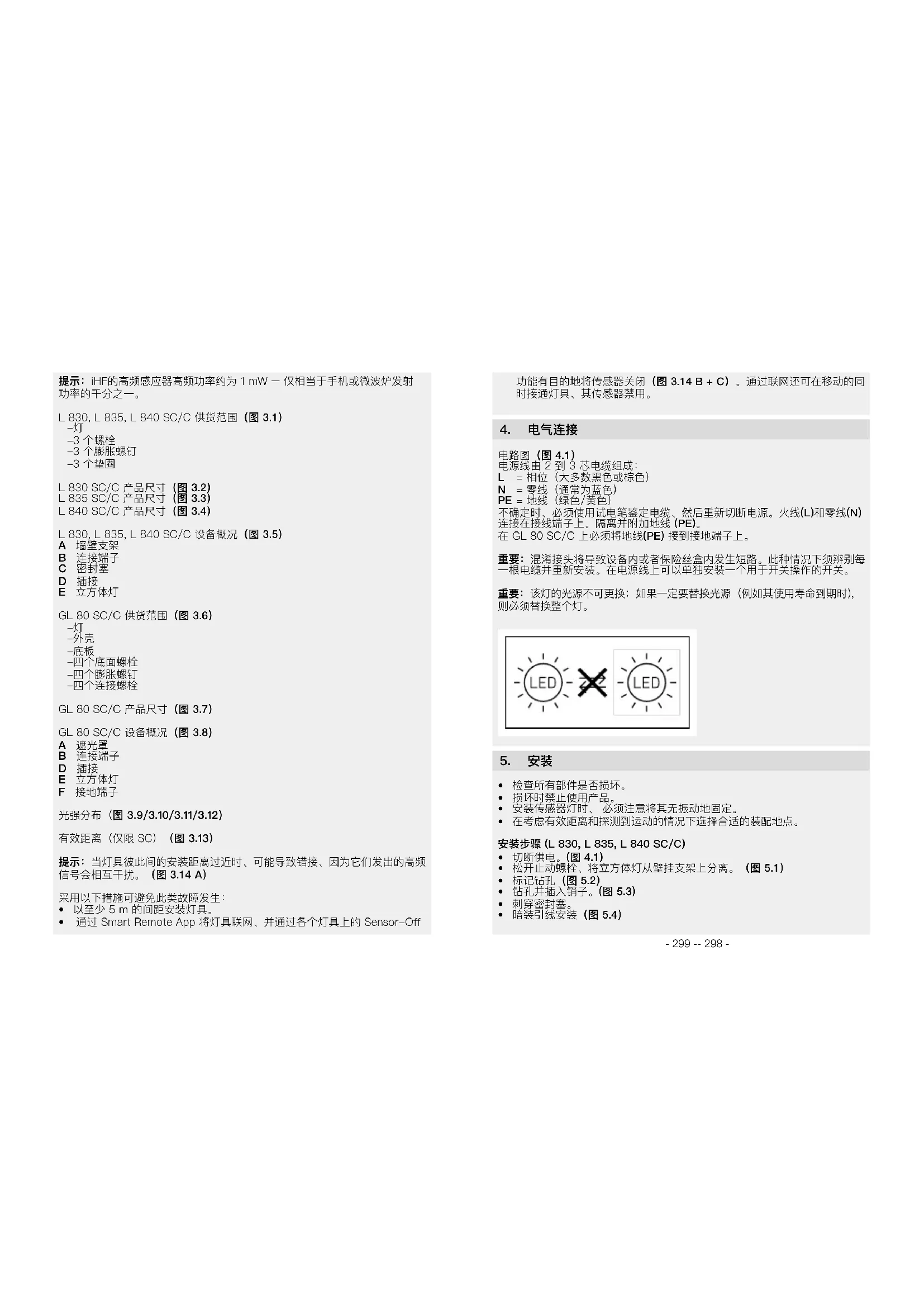

提示：iHF的高频感应器高频功率约为1mW一仅相当于手机或微波炉发射功率的千分之一。

L830,L835,L840 SC/C供货范围（图3.1）

-灯

-3个螺栓
-3个膨胀螺钉
-3个垫圈

L830SC/C产品尺寸
L835SC/C产品尺寸
L840SC/C产品尺寸

图3.2)
(图3.3)
(图3.4)

L830,L835,L840 SC/C设备概况（图3.5）
A 墙壁支架
B连接端子
C 密封套
D插接
E 立方体灯

GL80SC/C供货范围（图3.6）

-灯
-外壹
开先底板
一底板 四个底面
一
-四个膨胀螺钉
-四个连接螺栓

GL80SC/C产品尺寸（图3.7）

GL80SC/C设备概况（图3.8）

A 遮光罩
B 连接端子
D 插接
E立方体灯
E接地端子

光强分布（图3.9/3.10/3.11/3.12）

有效距离（仅限SC） （图3.13）

提示：当灯具彼此间的安装距离过近时、可能导致错接、因为它们发出的高频信号会相互干扰。（图3.14A）

采用以下措施可避免此类故障发生：
- 以至少 5 ~m 的间距安装灯具。
通过SmartRemoteApp将灯具联网、并通过各个灯具上的Sensor-Off

功能有目的地将传感器关闭（图3.14B+C）。通过联网还可在移动的同时接通灯具、其传感器禁用。

4. 电气连接

电路图（图4.1）
电源线由2到3芯电缆组成
L = 相位（大多数黑色或棕色）
N = 零线（通常为蓝色）
PE = 地线 (绿色/黄色)
不确定时、必须使用试电笔鉴定电缆、然后重新切断电源。火线（L）和零线（N）连接在接线端子上。隔离并附加地线（PE）。
在GL80SC/C上必须将地线(PE)接到接地端子上。

重要：混湾接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新安装。在电源线上可以单独安装一个用于开关操作的开关。

重要：该灯的光源不可更换；如果一定要替换光源（例如其使用寿命到期时），则必须替换整个灯。

5. 安装

检查所有部件是否损坏。
·损坏时禁止使用产品。
安装传感器灯时、必须注意将其无振动地固定。
- 在考虑有效距离和探测到运动的情况下选择合适的装配地点。

安装步骤（L830，L835，L840SC/C）

切断供电。（图4.1）
- 松开止动螺栓、将立方体灯从壁挂支架上分离。（图5.1）
- 标记钻孔 (图5.2)
钻孔并插入销子。(图5.3)
- 刺穿密封塞。
- 暗装引线安装（图5.4）

• 明装引线安装（图5.5）
  连接接线电缆（图5.6）
  将立方体灯插到壁挂支架上（图5.7）
  -拧入固定螺栓（图5.7）
  接通电源（图5.7）
  通过应用程序进行设置（仅限SC） “6.功能”

安装步骤(GL80SC/C)

• 切断供电（图4.1）
  松开止动螺栓并将立方体灯从盖板上拔出（图5.8）
  从底面支架和外壳中间拉出电缆（图5.9）
• 拧紧底面支架和外壳 (图 5.10)
• 在底板上画上钻孔（图5.11）
  钻孔和放入膨胀螺栓（图5.12）
• 用螺栓连接底面上的支架（图5.13）
• 将盖板用螺栓拧在外壳上（图5.14）
  连接接线电缆（图5.15）
• 将立方体灯插到盖板上（图5.16）
• 旋入止动螺栓（图5.16）
  启动供电（图5.16）

通过应用程序进行设置（仅限SC） “6.功能”

6. 功能

仅可对SC型号设置这些功能。

通过智能远程应用程序设置这些功能。

Smart Remote App

智能手机和平板电脑必须从AppStore下载STEINELSmartRemoteApp才能对灯具进行配置。需要一个具备蓝牙功能的智能手机或平板电脑。

Android iOS

可通过智能远程应用程序进行设置的功能：

-时间设置
-有效距离设置
-亮度设置
-夜灯功能
-可调节主灯/夜灯等级
-可扩展的有效距离调节
-分组联网
-通过示教进行亮度设置

时间设定（延时）

灯具的所需照明时长可在约5秒到60分钟之间进行无级调节。如果在该时间结束前感应到任何移动、计时器均会重新启动。

C系列只有与蓝牙传感器产品结合使用时，才具备这项功能。

提示：

每次关闭灯后、新的移动感应会中断约1秒钟。该时间结束后、感应灯仅在感应到移动时亮起。

设置感应范围和进行功能测试时、建议设置最短时间。

有效距离设置（灵敏度）

有效距离是指将感应灯安装在 2m 高度时、其在地面上生成的圆形感应区的直径。

-设置调节器最大值 = 最大有效距离（5m）

-设置调节器最小值 = 最小有效距离（1m）

C系列只有与蓝牙传感器产品结合使用时，才具备这项功能。

亮度设置（响应阈值）

灯具所需的响应阈值可在2至2000 Lux之间进行无级调节。

-设置调节器调到右止挡位置 = 日光运行（与亮度无关）
-设置调节器调到左止挡位置 = 藿光运行（大约 2 Lux）

C系列只有与蓝牙传感器产品结合使用时，才具备这项功能。

设置感应范围以及在日光下进行功能测试时须将调节器沿逆时针方向转到底。

夜灯功能

夜灯可以实现10%功率的照明。只有当在探测范围内运动时方才可以将灯光控制到最大灯功率（100%）并持续已设时间（参见时间设置）。随后照明灯将切换到激活的夜灯。

低于亮度阈值时、夜灯开。激活日光模式时、夜灯始终开。

0min柔和光启动/在设置的亮度值以上无夜光启动

10min 柔和光启动+夜光10分钟

30 min = 柔和光启动 + 夜光 30 分钟

桑和光启动 ^+ 整夜夜光

C系列只有与蓝牙传感器产品结合使用时，才具备这项功能。

何为柔光启动？

感应灯具有柔光启动功能。这表明、灯打开时不会直接切换至最大功率，而是在短时间内、亮度被逐渐调高至100%。同样、灯关闭时，则是逐渐变暗。

C系列只有与蓝牙传感器产品结合使用时，才具备这项功能。

长亮功能 (图 6.1)

如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：

1) 打开长亮灯：

开关关闭并打开2次。将灯设置为4小时的长亮灯。然后灯将重新自动切换至传感器模式。

2）关闭长亮灯：

开关关闭并打开1次。灯关闭或切换至感应器模式。

重要：必须在0.2至1秒的范围内执行开启过程。

7. 保养和维护

产品免维护。

照明灯脏污时、可使用一块湿布（不含清洁剂）进行清洁。

重要信息：操作设备无法更换。

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则、必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9. 制造商担保

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。 仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保。

维修服务：质保期已经到期或缺陷不在质保范围内的产品、可向就近服务站咨询维修事宜。

10.一致性声明

STEINEL Vertrieb GmbH 特此声明，L830,L835,L840,GL 80 SC/C的无线电设备类型符合指令2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

11. 技术参数
尺寸宽×高×深
L 830 SC/C、L 835 SC/C	110 mm × 110 mm × 131.5 mm
L 840 SC/C	110 mm × 110 mm × 133.5 mm
GL 80 SC/C	110 mm × 633 mm × 130 mm
电源连接 220-240 V, 50/60 Hz
功率消耗 (P) 9.1 W
iHF 感测系统的功率消耗
L 830、L 835、L 840 SC	0.67 W
GL 80 SC	0.67 W
待机(网络 (P))
L 830、L 835、L 840 SC	0.45 W
L 830、L 835、L 840 C	0.45 W
GL 80 SC	0.45 W
GL 80 C	0.45 W
光效率 (lm)
L 830 SC	493 lm (煤黑色)、523 lm (银色)
L 830 C	493 lm (煤黑色)
L 835 SC	616 lm (煤黑色)、616 lm (银色)
L 835 C	616 lm (煤黑色)
L 840 SC	319 lm (煤黑色)、319 lm (银色)
L 840 C	319 lm (煤黑色)
GL 80 SC	650 lm (煤黑色)、650 lm (银色)
GL 80 C	650 lm (煤黑色)
能效 (lm/W)
L 830 SC	54 lm/W (煤没黑色)、57 lm/W (银色)
L 830 C	54 lm/W (煤黑色)
L 835 SC	68 lm/W (煤没黑色)、68 lm/W (银色)
L 835 C	68 lm/W (煤黑色)
L 840 SC	35 lm/W (煤没黑色)、35 lm/W (银色)
L 840 C	35 lm/W (煤黑色)
GL 80 SC	71 lm/W (煤没黑色)、71 lm/W (银色)
GL 80 C	71 lm/W (煤黑色)
灯具 LED
色温 3000 K
显色指数 Ra = 82
平均额定使用寿命 L70B50在25℃时: >60000小时
SDCM 的颜色一致性初始值: 3

夜灯是（关闭、10分钟、30分钟、整夜、 始终） 对于C系列：每次只能与一个蓝牙传感 器产品结合使用。
传感器技术（仅限SC） (5.8 GHz, ≤1mW)
感应范围
感应角度	160° 对于C系列：每次只能与一个蓝牙传感 器产品结合使用。 160° 对于C系列：每次只能与一个蓝牙传感 器产品结合使用。
视场角
有效距离1-5m	对于C系列：每次只能与一个蓝牙传感 器产品结合使用。
时间设置5s-60min	对于C系列：每次只能与一个蓝牙传感 器产品结合使用。
亮度设置2-2000 Lux	对于C系列：每次只能与一个蓝牙传感 器产品结合使用。
光源的能效等级
L830、L835、L840 SC	F
L830、L835、L840 C	F
GL80 SC	F
GL80 C	F
保护形式IP44
防护等级
L830、L835、L840 SC/C	II
GL80 SC/C	I
环境温度-20至+40℃
蓝牙频率2.4-2.48 GHz
蓝牙发射功率5dBm/3mW
查看技术文档请登录www.steinel.de

1. 运行故障

故障原因补救办法
灯具无电压■保险丝已熔断、未接通、断线■短路	■接通、更换保险丝；接通电源开关；通过电压检测器检查电线■检查接口
感应灯无法打开（仅限SC）	■在白天模式下、亮度设置处于夜晚模式	■通过应用程序设置蓄光
	■电源开关关闭	■打开
	■保险丝已熔断	■接通、更换保险丝、必要时检查接头
	■感应范围未进行针对性设置	■通过应用程序设置作用范围
感应灯无法关闭（仅限SC）	■在感应范围内持续运行	■检查范围、并在必要时重新调整
感应灯未完全关闭（仅限SC）	■已选择夜光	■夜灯调至“0 min”
感应灯意外打开（仅限SC）	■风吹动感应范围内的树枝和灌木丛	■调整范围
	■感应到街道上的汽车	■调整范围
传感器灯开关不受控制（仅限SC）	■感应范围内存在更大的金属物体、如汽车或金属墙	■调整范围 例如移动汽车
