NÁVOD NA OBSLUHU L 840 LED iHF STEINEL

Pozorne si ho prečítajte a uschovajte! – Chránené autorským právom. Dotlač, aj keď iba v skrátenej verzii, je povolená iba snaším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov Varovanie pred nebezpečenstvami! Odkaz na textové pasáže v dokumente.

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

• Pri inštalácii senzorového svietidla ide oprácu na sieťovom napätí. Inštalácia sa preto musí vykonať odborne podľa inštalačných predpisov a podmienok pripojenia platných v danej krajine.

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizované servisné dielne.

3. L 830, L 835, L 840, GL 80 SC/C

Správne používanie – Senzorové svietidlo určené na nástennú montáž vexteriéri aj interiéri (L 830/L 835/L 840 SC). – Svietidlo určené na nástennú montáž vexteriéri aj interiéri (L 830, L 835, L 840 C). – Senzorové svietidlo určené na podlahovú montáž vexteriéri aj interiéri (GL 80 SC). – Svietidlo určené na podlahovú montáž vexteriéri aj interiéri (GL 80 C). Senzorové svietidlá (SC) obsahujú aktívny pohybový senzor. Integrovaný iHF senzor vysiela vysokofrekvenčné elektromagnetické vlny (5,8GHz) a prijíma ich odozvu. Vprípade pohybu osôb voblasti snímania

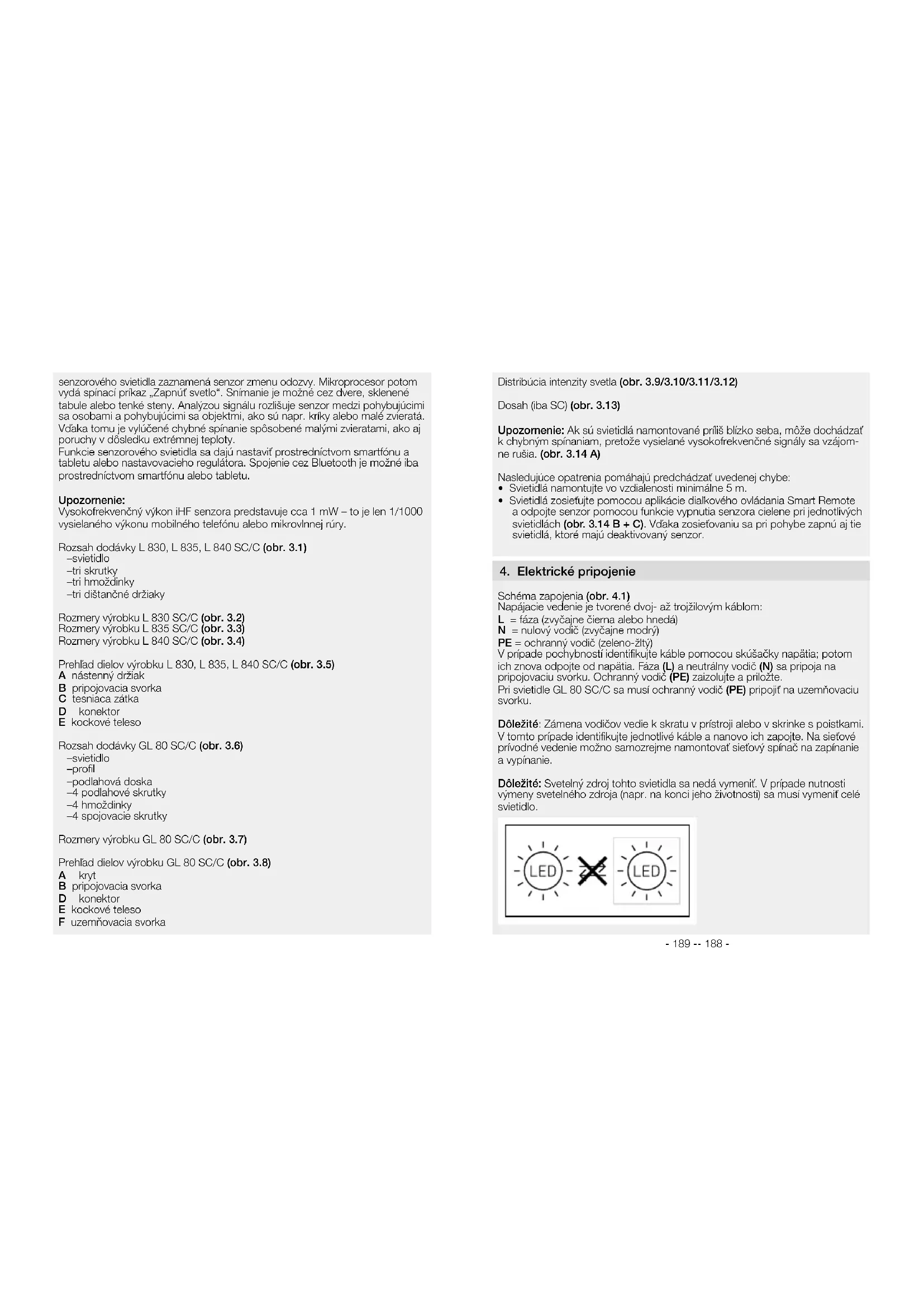

!- 189 -- 188 - senzorového svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny. Analýzou signálu rozlišuje senzor medzi pohybujúcimi sa osobami a pohybujúcimi sa objektmi, ako sú napr. kríky alebo malé zvieratá. Vďaka tomu je vylúčené chybné spínanie spôsobené malými zvieratami, ako aj poruchy v dôsledku extrémnej teploty. Funkcie senzorového svietidla sa dajú nastaviť prostredníctvom smartfónu a tabletu alebo nastavovacieho regulátora. Spojenie cez Bluetooth je možné iba prostredníctvom smartfónu alebo tabletu. Upozornenie: Vysokofrekvenčný výkon iHF senzora predstavuje cca 1 mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry. Rozsah dodávky L830, L835, L840SC/C (obr.3.1) – svietidlo – tri skrutky – tri hmoždinky – tri dištančné držiaky Rozmery výrobku L 830SC/C(obr.3.2) Rozmery výrobku L 835SC/C(obr.3.3) Rozmery výrobku L 840SC/C(obr.3.4) Prehľad dielov výrobku L830, L835, L840SC/C (obr.3.5) A nástenný držiak B pripojovacia svorka C tesniaca zátka D konektor E kockové teleso Rozsah dodávky GL 80SC/C(obr.3.6) – svietidlo – profil – podlahová doska – 4 podlahové skrutky – 4 hmoždinky – 4 spojovacie skrutky Rozmery výrobku GL 80SC/C(obr.3.7) Prehľad dielov výrobku GL 80SC/C(obr.3.8) A kryt B pripojovacia svorka D konektor E kockové teleso F uzemňovacia svorka Distribúcia intenzity svetla (obr.3.9/3.10/3.11/3.12) Dosah (iba SC) (obr.3.13) Upozornenie: Ak sú svietidlá namontované príliš blízko seba, môže dochádzať kchybným spínaniam, pretože vysielané vysokofrekvenčné signály sa vzájom- ne rušia. (obr.3.14A) Nasledujúce opatrenia pomáhajú predchádzať uvedenej chybe:

• Svietidlá namontujte vo vzdialenosti minimálne 5m.

• Svietidlá zosieťujte pomocou aplikácie diaľkového ovládania Smart Remote a odpojte senzor pomocou funkcie vypnutia senzora cielene pri jednotlivých svietidlách (obr.3.14B + C). Vďaka zosieťovaniu sa pri pohybe zapnú aj tie svietidlá, ktoré majú deaktivovaný senzor.

4. Elektrické pripojenie

Schéma zapojenia (obr.4.1) Napájacie vedenie je tvorené dvoj- až trojžilovým káblom: L = fáza (zvyčajne čierna alebo hnedá) N = nulový vodič (zvyčajne modrý) PE = ochranný vodič (zeleno-žltý) Vprípade pochybností identifikujte káble pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza (L) a neutrálny vodič (N) sa pripoja na pripojovaciu svorku. Ochranný vodič (PE) zaizolujte a priložte. Pri svietidle GL 80SC/Csa musí ochranný vodič (PE) pripojiť na uzemňovaciu svorku. Dôležité: Zámena vodičov vedie k skratu v prístroji alebo v skrinke s poistkami. V tomto prípade identifikujte jednotlivé káble a nanovo ich zapojte. Na sieťové prívodné vedenie možno samozrejme namontovať sieťový spínač na zapínanie a vypínanie. Dôležité: Svetelný zdroj tohto svietidla sa nedá vymeniť. Vprípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.- 191 -- 190 -

• Skontrolujte prípadné poškodenie všetkých dielov.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.

• Vyberte vhodné miesto montáže, zohľadnite dosah a snímanie pohybu. Montážny postup (L830, L835, L840SC/C)

• Vypnite napájanie elektrickým prúdom. (obr.4.1)

• Uvoľnite poistné skrutky a kockové teleso vyberte znástenného držiaka. (obr.5.1)

• Montáž pri prípojnom podomietkovom vedení. (obr.5.4)

• Montáž pri prípojnom nadomietkovom vedení. (obr.5.5)

• Pripojte prípojný kábel. (obr.5.6)

• Nasaďte kockové teleso na nástenný držiak. (obr.5.7)

• Vykonajte nastavenia pomocou aplikácie (iba SC). ➔ „6. Funkcia“ Montážny postup (GL 80SC/C)

• Pripojte prípojný kábel. (obr.5.15)

• Vykonajte nastavenia pomocou aplikácie (iba SC). ➔ „6. Funkcia“

Funkcie sú nastaviteľné pre varianty SC. Funkcie sa nastavujú prostredníctvom aplikácie diaľkového ovládania Smart Remote. Aplikácia diaľkového ovládania Smart Remote Na konfiguráciu svietidla si musíte pomocou smartfónu alebo tabletu stiahnuť aplikáciu STEINEL Smart Remote vo svojom AppStore. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth. Android iOS Funkcie, ktoré sú nastaviteľné cez aplikáciu diaľkového ovládania Smart Remote: – nastavenie času – nastavenie dosahu – nastavenie stmievania/svitania – funkcia nočného svetla – nastaviteľné hlavné svetlo/úroveň nočného svetla – rozšírené nastavenie dosahu – skupinové zosieťovanie – nastavenie stmievania/svitania pomocou režimu Teach-In Nastavenie času (doby dobehu) Požadovaná doba svietenia svietidla sa môže plynulo nastaviť od cca 5 s do max. 60min. Každým zaznamenaným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu. Táto funkcia platí pre varianty C vždy iba vkombinácii so senzorovým výrob- kom sfunkciou Bluetooth. Upozornenie: Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastaviť najkratší čas. Nastavenie dosahu (citlivosti) Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži vo výške 2 m a vytvorí tak oblasť snímania. – nastavovací regulátor max. = max. dosah (5m)- 193 -- 192 - – nastavovací regulátor min. = min. dosah (1m) Táto funkcia platí pre varianty C vždy iba vkombinácii so senzorovým výrob- kom sfunkciou Bluetooth. Nastavenie stmievania/svitania (prahu citlivosti) Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2lx do 2000lx. – nastavovací regulátor nastavený na pravý doraz = prevádzka pri dennom svetle (nezávisle od jasu) – nastavovací regulátor nastavený na ľavý doraz = prevádzka pri stmievaní/ svitaní (cca 2 lx) Táto funkcia platí pre varianty C vždy iba vkombinácii so senzorovým výrob- kom sfunkciou Bluetooth. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavovací regulátor nastavený nadoraz doprava. Funkcia nočného svetla Nočné svetlo umožňuje osvetlenie použitím cca 10% svetelného výkonu. Až pri pohybe v oblasti snímania sa svetlo zapne na nastavený čas (pozri nastavenie času) na maximálny svetelný výkon (100 %). Potom sa svietidlo prepne na aktivované nočné svetlo. Nočné svetlo je zapnuté, keď nie je dosiahnutá úroveň svetlosti. Pri aktivovanej prevádzke pri dennom svetle je nočné svetlo vždy zapnuté. 0min = pozvoľné rozsvietenie/od nastavenej hodnoty stmievania sa nezapne nočné svetlo 10min = pozvoľné rozsvietenie + nočné svetlo 10minút 30min = pozvoľné rozsvietenie + nočné svetlo 30minút = pozvoľné rozsvietenie + nočné svetlo celú noc Táto funkcia platí pre varianty C vždy iba vkombinácii so stmievania/svitania výrobkom sfunkciou Bluetooth. Čo je pozvoľné rozsvietenie? Senzorové svietidlo je vybavené funkciou pozvoľného rozsvietenia svetla. To znamená, že sa svetlo pri zapnutí neprepne priamo na maximálny výkon, ale jas sa v priebehu krátkej doby postupne zvýši až na 100 %. Rovnako sa jas svetla pri vypnutí pomaly znižuje. Táto funkcia platí pre varianty C vždy iba vkombinácii so senzorovým výrob- kom sfunkciou Bluetooth. Funkcia trvalého svetla (obr.6.1) Ak sa knapájaciemu vedeniu namontuje voliteľný sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledujúce funkcie:

2) Vypnutie trvalého svetla:

Spínač 1x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky. Dôležité: Jednotlivé spínania sa musia vykonať v rozmedzí od 0,2 do 1sekundy.

7. Starostlivosť/údržba

Výrobok nevyžaduje údržbu. Svietidlo môžete vprípade znečistenia očistiť vlhkou handrou (bez čistiaceho prostriedku). Upozornenie: Prevádzkový prístroj sa nedá vymeniť.

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzujte do komunálneho odpadu! Iba pre krajiny EÚ: Podľa platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekolo- gickú recykláciu.

Tento výrobok spoločnosti Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov- 195 -- 194 - a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebiteľovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťa- huje na poškodenie opotrebovateľných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu. Servis pre opravy: Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

10. Vyhlásenie o zhode

= 82 Priemerná dimenzovaná životnosť L70B50 pri 25°C: > 60000 hod. Konzistencia farieb SDCM počiatočná hodnota: 3- 196 - - 197 -

12. Prevádzkové poruchy

Porucha Príčina Riešenie Svietidlo je bez napätia ■ aktivovala sa poistka, nezapnuté, vedenie prerušené ■ skrat ■ zapnúť poistku, vy- meniť, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia ■ skontrolovať prípojky Senzorové svietidlo sa nezapína (iba SC) ■ pri dennej prevádzke, nastavenie stmievania/ svitania je nastavené na nočnú prevádzku ■ sieťový spínač je vypnutý ■ aktivovala sa poistka ■ oblasť snímania nie je cielene nastavená ■ nastaviť stmievanie/ svitanie cez aplikáciu ■ zapnúť ■ zapnúť poistku, vyme- niť, príp. skontrolovať pripojenie ■ nastaviť dosah cez aplikáciu Senzorové svietidlo sa nevypína (iba SC) ■ trvalý pohyb v oblasti snímania ■ skontrolovať oblasť a príp. nanovo nastaviť Senzorové svietidlo sa nevypína úplne (iba SC) ■ zvolené nočné svetlo ■ nočné svetlo na „0min“ Senzorové svietidlo sa za- pína neželane (iba SC) ■ vietor pohybuje konár- mi stromov a kríkmi v oblasti snímania ■ snímanie automobilov na ulici ■ prestaviť oblasť ■ prestaviť oblasť Senzorové svietidlo sa zapína a vypína nekontro- lovane (iba SC) ■ väčšie kovové pred- mety, ako napr. autá alebo kovové steny, v oblasti snímania ■ prestaviť oblasť ■ napr. preparkovať auto Nočné svetlo áno (vyp., 10min., 30min., celú noc, nepretržite) pre C: vždy iba vkombinácii so sen- zorovým výrobkom sfunkciou Bluetooth Senzorová technológia (iba SC) (5,8GHz, ≤ 1 mW) Oblasť snímania Uhol dosahu Uhol otvorenia 160° pre C: vždy iba vkombinácii so sen- zorovým výrobkom sfunkciou Bluetooth 160° pre C: vždy iba vkombinácii so sen- zorovým výrobkom sfunkciou Bluetooth Dosah 1 – 5 m pre C: vždy iba vkombinácii so sen- zorovým výrobkom sfunkciou Bluetooth Nastavenie času 5 s – 60min pre C: iba vkombinácii so senzorovým výrobkom sfunkciou Bluetooth Nastavenie stmievania/svitania 2–2000 lx pre C: iba vkombinácii so senzorovým výrobkom sfunkciou Bluetooth Trieda energetickej účinnosti svetelného zdroja L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C

Teplota okolia -20 až +40 °C Frekvencia Bluetooth 2,4 – 2,48 GHz Vysielací výkon Bluetooth 5 dBm/3 mW Technická dokumentácia je kdispozícii na stránke www.steinel.de.- 199 -- 198 -
