MANUALE UTENTE L 840 LED iHF STEINEL

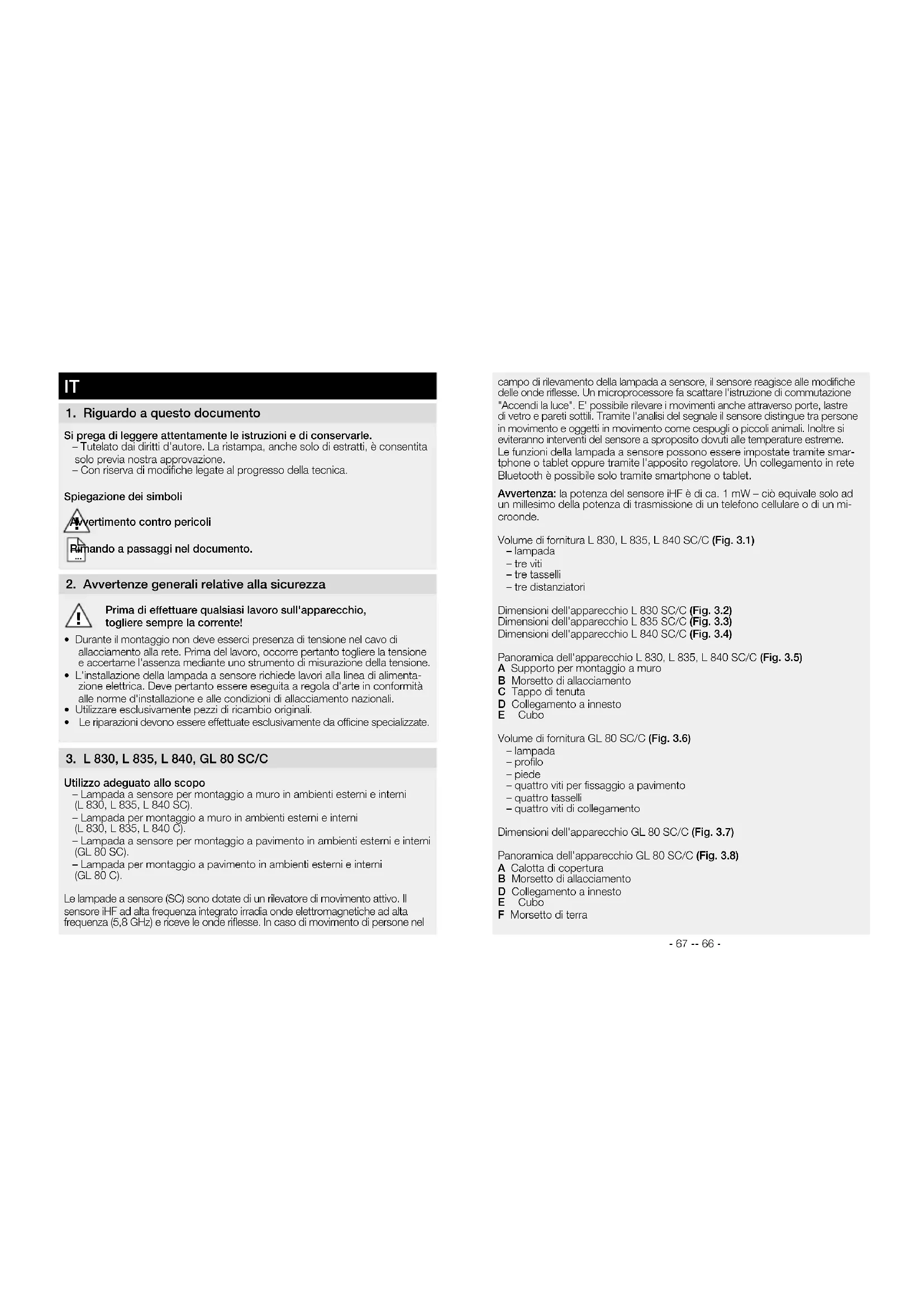

1. Riguardo a Anythingo documento

Si prega di leggere attendamente le istruzioni e di conservarle.

• Tutelato dai diniti d'autore. La risampa,anche solo di estratti, è consentita solo previa notrea approvazione.
• Con riserva di modifiche legate al progresso della tecnia.

Spiegazione dei symboli

ertimento contro pericoli

ando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non delve esseri presenza di tensione nel cavo di allaccimento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertare l'assenza mediante un strumento di misurazione della tensione.
  L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.
  Utilizzare esclusivamente pezioni di ricambio originali.
  Le riparazioni devono essere effettuate escludvamente da officine specializzate.

Utilizzo adeguato allo scopo

• Lampada a sensore per montaggio a muro in ambienti esterni e interni (L 830, L 835, L 840 SC).
  Lampada per montaggio a muro in ambienti esterni e interni (L 830, L 835, L 840 C).
  Lampada a sensore per montaggio a pavimento in ambienti estemi e interni (GL 80 SC).

Lampada per montaggio a pavimento in ambienti esterni e interni (GL 80 C).

Le lampade a sensore (SC) sono dotate di un rilevatore di movimento attivo. Il sensore IHF ad alla frequenza integrato irrida onde elettromagnetice ad alla frequenza (5,8 GHz) e riceve le onde riffesse. In caso di movimento di persona nel

campo di rilevamento della lampada a sensore, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessor fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anc che atraverso porte, lastre di vetro e pareti sottili. Tramite l'analisi del segnale il sensore distinguhe tra persona in movimento e oggetti in movimento come cespugli o piccoli animali. Inoltre si eviteranno interventi del sensore a proposito dovuti alle temperature estreme. Le funzioni della lampada a sensore sono essere impostate tramite smartphone o tablet oppure tramite l'apposto regolatore. Un collegamento in rete Bluetooth è possible solotramite smartphone o tablet.

Avverenza: la potenza del sensore iHF è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmissione di un Telefono cellulare o di un microonde.

Volume di fomitura L 830, L 835, L 840 SC/C (Fig. 3.1)

• lampada
  treyiti
  tre tasselli
  tre distanziatori

Dimensioni dell'apparecchio L 830 SC/C (Fig. 3.2)

Dimensioni dell'apparecchio L 835 SC/C (Fig. 3.3)
Dimensioni dell'apparecchio L 840 SC/C (Fig. 3.4)

Panorama dell'apparecchio L 830, L 835, L 840 SC/C (Fig. 3.5)

A Supporto per montaggio a muro

B Morsetto di allacciamento
C Tappo di tenuta
D Collegamento a innesto
E Cubo

Volume di fominura GL 80 SC/C (Fig. 3.6)

-lampada
- profilo
- piede
quattro viti per fissaggio a pavimento
- quattro tasselli
- quattro viti di collegamento

Dimensioni dell'apparecchio GL 80 SC/C (Fig. 3.7)

Panorama dell'apparecchio GL 80 SC/C (Fig. 3.8)
A Calotta di copertura
B Morsetto di allacciamento
D Collegamento a innesto
E Cubo
F Morsetto di terra

Distribuzione dell'intensità luminosa (Fig. 3.9/3.10/3.11/3.12)

Raggio d'azione (solo SC) (Fig. 3.13)

Avvertenza: se le lampade vengono montate troppo vicine le une alle altre, si potrebbero verificare intera sproposito, in quanto i segnali ad alla frequenza trasmessi interferiscono tra loro. (Fig. 3.14 A)

I seguenti accorgimenti aiutano a evitare quello erre.
Montare le lampade a una distanza di almeno 5 m.
- Collegare le lampade tramite la App Smart Remote e disattivare il sensore in modo mirato in determinate lampade tramite la funzione "Sensor OFF" (Fig. 3.14 B + C). Tramite il collegamento a rete, en caso si verificasse un movimento si attivanoanchele lampade il cui sensore è disattivato.

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1)

La linea di alimentazione nella rete consiste in un cavo a 2 o 3 fili:

L = fase (di norma nero o marrone)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L) e il filo neutro (N) vengono collegati at mersetto di allacciamento. Isolare e posizionare accanto il conduttori di terra (PE).

Nel caso di GL 80 SC/C il conduttore di terra (PE) delve essere allacciato al morsetto di terra.

Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In quello caso e necessario identificare i singoli cavi e rimontarli. Oviamente nella linea di collegamento alla rete più essere installato un interruttorre di rete per l'accensione e lo spegnimento.

Importante: la sorgente luminosa di esta lampada non è sostitubile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
  In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.

Fasi di montaggio (L 830, L 835, L 840 SC/C)

• Staccare l'alimentazione di corrente (Fig. 4.1)
• Svitare le viti di sicurezza e staccare il cubo dal supporto per montaggio a muro. (Fig. 5.1)
• Segnare i punti in cui si effettueranno i fori (Fig. 5.2)
• Effettuare i fore inserire i tasselli (Fig. 5.3)
• Forare completeness it tappo di tenuta.
  Montaggio nel caso di conduttore incassato (Fig. 5.4)
  Montaggio nel caso di conduzione in superficie (Fig. 5.5)
  Collegare il cavo di allacciamento (Fig. 5.6)
• Infilare il cubo sul supporto per montaggio a muro (Fig. 5.7)
• Avvitare le viti si sicurezza (Fig. 5.7)
  Attivare l'alimentazione di corrente (Fig. 5.7)
• Effettuare le dovute regolazioni tramite la app (solo SC) "6. Funzionamento"

Fasi di montaggio (GL 80 SC/C)

• Staccare l'alimentazione di corrente (Fig. 4.1)
• Svitare la vite di sicurezza e sfilare il dalla copertura (Fig. 5.8)
• Sfilare il cavoattraverso sostegno a pavimento e profilo (Fig. 5.9)
• Awvitare il sostegno a pavimento e il profilo (Fig. 5.10)
• Segnare sul piede i punti dove effettuare i fori (Fig. 5.11)
• Effettuare i fori e inserire i tasselli (Fig. 5.12)
• Avvitare il sostegno a pavimento al pavimento steso (Fig. 5.13)
• Awvitare la calotta di copertura sul profilo (Fig. 5.14)
  Collegare il cavo di allacciamento (Fig. 5.15)
  Inflare il cubo sulla calotta di copertura (Fig. 5.16)
• Inserire avvitando la vite di sicurezza (Fig. 5.16)
  Attivare l'alimentazione di corrente (Fig. 5.16)
• Effettuare le dovute regolazioni tramite la app (solo SC) "6. Funzionamento"

6. Funzionamento

Le funzioni si possono impostare per le varianti SC.

L'impostazione delle funzioni avviene tramite la app Smart Remote.

App Smart Remote

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App STEINEL Smart Remote dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Funzioni che possono essere impostatetramite la app Smart Remote:

• Regolazione del periodo di accensione
• Regolazione del raggio d'azione
  Regolazione crepuscolare
  Funzione luce notturna
  Livello di luce principale / luce notturna regolabile
• Regolazione del raggio d'azione avanzata
  -Collegamento in rete di gruppi
  Regolazione crepuscolare tramite Teach-In

Regolazione del periodo di accensione (tempo di accensione)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5 secondi a max. 60 minuti. Ogni volta che viene rilevato un movimento prima che decorra quello periodo di tempo, il contaminuti si azzera.
Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Avvertenza:gni volta che viene spenta la lampada, il rilevamento di movi
menti viene interrotto per circa 1 secondo. Solo dopo che è trascorso quello
periodo di tempo la lampada è in grado di accendere nuovamente la luce in
caso di un movimento nell'ambito del raggio d'azione.
Quando impostate il Campo di rilevamento è quando eseguite il test di
funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del raggio d'azione (sensibilità)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare.
che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza
Regolatore impostato sul massimo = raggio d'azione massimo (5 m)
Regolatore impostato sul minimo = raggio d'azione minimo (1 m)

Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Regolazione luce crepuscolare (soglia d'intervento)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2000 Lux.

Regolatore impostato sulla battuta destra = funzionamento con luce diurna (indipendentemente alla luminosita)
Regolatore posizionato sulla battuta sinistra = funzionamento con lucce crepuscolare (ca. 2 Lux).

Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Nella regolazione del Campo di rilevamento e per il test di funzionamento a luce diu ma regolatore deve trovarsi completamente a destra.

Funzione luce notturna

La luce notturna permette un'illuminazione a una potenza pari al 10% circa del flusso luminoso utile. Solo in caso di movimento all'interno del Campo di rievamento la luce passa per il periodo impostato (vedi Ritardo dello spegnimento) al massimo flusso luminoso utile (100%) . Dop o di che la lampada passa alla luce notturna attivata.

La luce notturna è accesa quando la luminosità scende al di sotto della soglia.

Quando e attiva la modalita a luce diurna, la luce notturna è sempre accesa.

0 min = accensione graduale della luce / non luce notturna ON a partire dal valore crepuscolare impostato

10 min = accensione graduale della luce + luce notturna 10 minuti

30 min = accensione graduale della luce + luce notturna 30 minuti

= accensione graduale della luce + luce notturna per tutte la notte

Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Cos'e I'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Cio significa che la luce al momento dell'accensione non vieneacea direttamente al massimo della potenza, bensi la luminosità viene augmentata lentamente entro pochi istanti fino a 100% . Analogamente lo spegnimento non è immediato bensi la luce si spegne lentamente.

Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Funzionamento con luce continua (Fig. 6.1)

Se viene montato un interrottatore di rete optionali nella linea di allacciamamento alla rete, nelle volte associazioni di accensione e spagnimento sono possibili although the seguenti funzioni:

1) Accensione della luce continua:

Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo quello periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Disattivazione della funzione luce continua:

Interruttore 1 × OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore.

Important: i comandi devono essere eseguiti entro 0,2 - 1 secondo.

7. Cura/Manutenzione

Il prodotto non necessita di manutenzione.

In caso di imbrattamento si cui pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: l'alimentatore non e sostituile.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere segnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE:

Conformmente alla Direttiva Europea vigente in materia di rifiuti di apparecchi eletrici ed elettronici e sua sua attuazione nel diritto nazionale, gli apparecchi eletrici ed elettronici non più idonei all'uso devono essere separati dagli altri ri-fiuti e segnati a un centro di riciclaggio riconsociutto.

9. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noli eliminiano diffetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consista a mystra discrezione nella riparazione o nella sostituzione dei pezioni difetti. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezioni soggetti ad usura nonché in caso di danni o diffetti che sono da riconduire ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori anni segueenti che si verificano su oggettile estranei.

La garanziaiene prestata solo se l'apparecchioiene inviato non smontato, ben imballato e accompagnato da una breve descrizione del detetto e dallo scontrino o alla fattura (in cui siano indicate la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siele pregati di rivolverVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

10. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, diciara che il tipo di apparecchiatura radio L 830, L 835, L 840, GL 80 SC/C è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segmente indirizzo Internet: www.steinel.de

11. Dati tecnici
Dimensioni largh. × alt. × prof.
L 830 SC/C, L 835 SC/C	110 mm × 110 mm × 131,5 mm
L 840 SC/C	110 mm × 110 mm × 133,5 mm
GL 80 SC/C	110 mm × 633 mm × 130 mm
Allacciamento alla rete 220-240 V, 50/60 Hz
Potenza assorbita (Pcon) 9,1 W
Potenza assorbita sensori iHF
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (rete (Pstand))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Potenza luminosa (lm)
L 830 SC	493 lm (antracite), 523 lm (argento)
L 830 C	493 lm (antracite)
L 835 SC	616 lm (antracite), 616 lm (argento)
L 835 C	616 lm (antracite)
L 840 SC	319 lm (antracite), 319 lm (argento)
L 840 C	319 lm (antracite)
GL 80 SC	650 lm (antracite), 650 lm (argento)
GL 80 C	650 lm (antracite)
Efficienza (lm/W)
L 830 SC	54 lm/W (antracite), 57 lm/W (argento)
L 830 C	54 lm/W (antracite)
L 835 SC	68 lm/W (antracite), 68 lm/W (argento)
L 835 C	68 lm/W (antracite)
L 840 SC	35 lm/W (antracite), 35 lm/W (argento)
L 840 C	35 lm/W (antracite)
GL 80 SC	71 lm/W (antracite), 71 lm/W (argento)
GL 80 C	71 lm/W (antracite)
Lampadina LED
Temperatura del colore 3.000 K
Indice di resa cromatica R	= 82
Durata utile media misurata L70B50 con 25 °C: > 60.000 ore
Consistenza del colore SDCM Valore iniziale: 3

Luce notturna Si (off, 10 min, 30 min,amma la notte,
	sempere)Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.
Tecnica a sensori (solo SC) (5,8 GHz, ≤ 1 mW)
Campo di rilevamentoAngolo di rilevamento	160°Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.160°Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.
Angolo di aperture
Raggio d'azione 1-5 m	Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.
Regolazione del periodo di accensione	5 s - 60 minPer C: solo in combinazione con un prodotto a sensore Bluetooth.
Regolazione crepuscolare 2-2.000 Lux	Per C: solo in combinazione con un prodotto a sensore Bluetooth.
Classe di efficienza energetica della sorgente luminosa
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Grado di protezione IP44
Classe di protezione
L 830, L 835, L 840 SC/ C	II
GL 80 SC/ C	I
Temperatura ambiente da -20 a +40 °C
Frequenza Bluetooth 2,4-2,48 GHz
Potenza di trasmissione Bluetooth	5 dBm / 3 mW

-74--75-

Documentazione tecnica al site www.steine.de

12. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada sensa tensione	Il funisabile è intervenuto, interrutture non accesso, cavo di alimentazione interrotto	Attivare o sostuire il funisabile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro
	Corto circuito	Controllare gli allacciamenti
La lampada a sensore non si accende (solo SC)	Nel funzionamento con luce diurna l'impostazione crepuscolare è regolata sul funziona-mento di notteInteruttore principale su OFFIl funisabile è intervenuto	Impostare la luce crepuscolare tramite la appAccendere
		Attivare o sostuire il funisabile; all'occorenza controllare l'allaccia-mento
	Campo di rilevamento non impostato con direzione giusta	Impostare il raggio d'azione tramite la app
La lampada a sensore non si spegne (solo SC)	Movimento continuo nel Campo di rilevamento	Controllare il Campo se necessario ripetere la registrazione
La lampada a sensore non si spegne completamente (solo SC)	È stata selezionata la luce notturna	Luce notturna a "0 min"
La lampada a sensore si accende a sproposito (solo SC)	Il vento nuove alberi e cesspugli nel Campo di rilevamentoVengono rilevate auto-mobili sulla strada	Spostare il CampoSpostare il Campo
La lampada a sensore si accende e spegne in modo incontratto (solo SC)	Nel Campo di rilevamento si trovano oggetti di metallo di granidi dimensioni, per es. automobili o pareti di metallo	Spostare il Campoper es. parcheggiarile'auto in un'alto luogo

ES
