BEDIENUNGSANLEITUNG L 840 LED iHF STEINEL

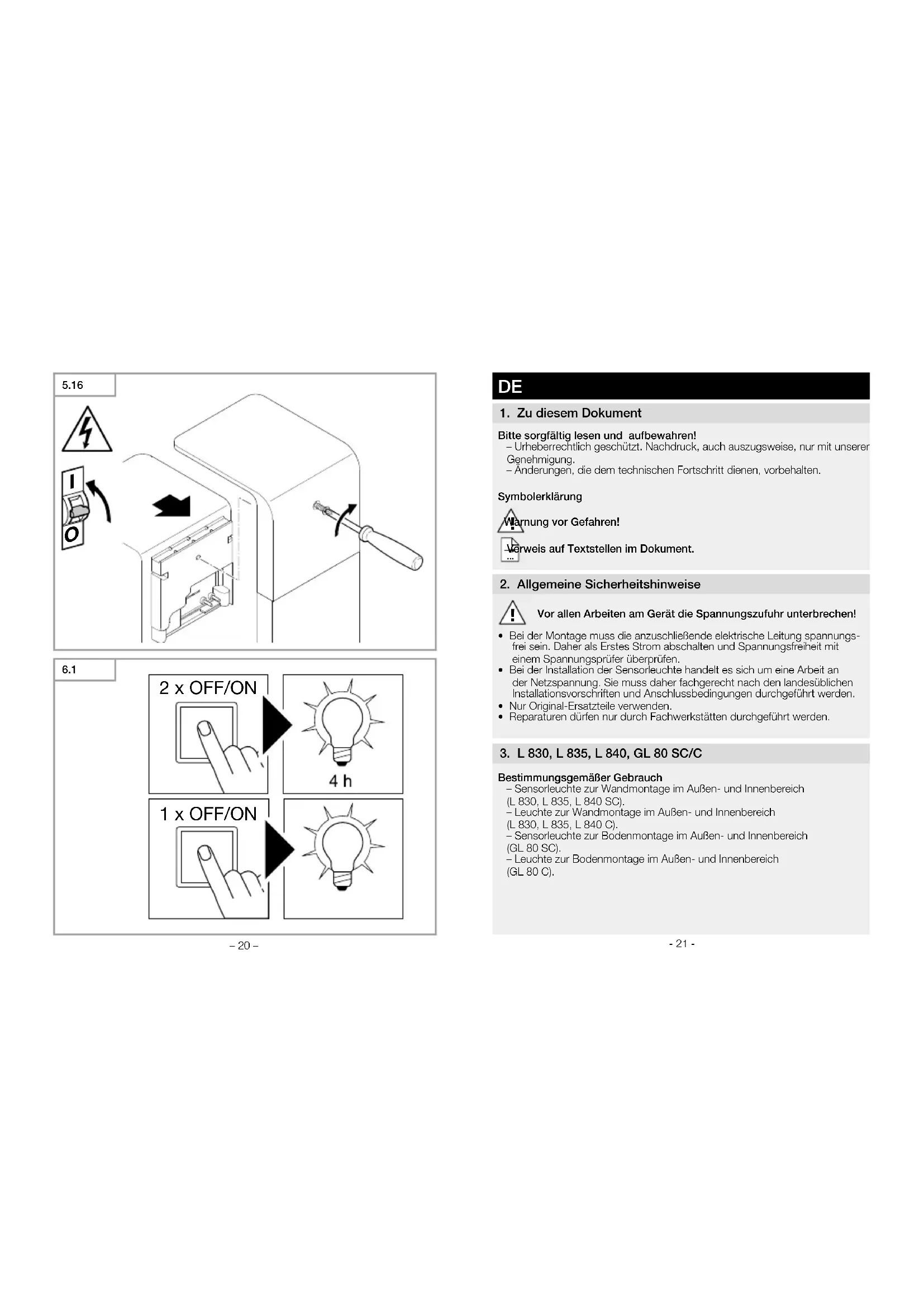

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument.

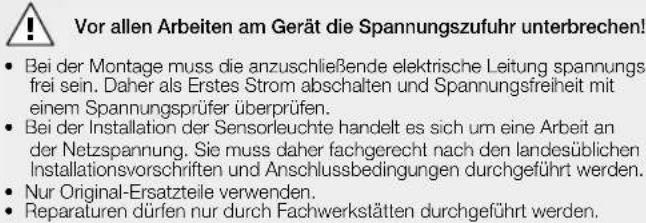

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!• Bei der Montage muss die anzuschließende elektrische Leitung spannungs-frei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung.Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. • Nur Original-Ersatzteile verwenden.• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. L 830, L 835, L 840, GL 80 SC/C

Bestimmungsgemäßer Gebrauch – Sensorleuchte zur Wandmontage im Außen- und Innenbereich (L 830, L 835, L 840 SC). – Leuchte zur Wandmontage im Außen- und Innenbereich (L 830, L 835, L 840 C). – Sensorleuchte zur Bodenmontage im Außen- und Innenbereich (GL 80 SC). – Leuchte zur Bodenmontage im Außen- und Innenbereich (GL 80 C).

!- 23 -- 22 - Die Sensorleuchten (SC) beinhalten einen aktiven Bewegungsmelder. Der integ- rierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Sensorleuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich. Durch eine Signal- analyse unterscheidet der Sensor zwischen sich bewegenden Personen und sich bewegenden Objekten wie Sträuchern oder Kleintieren. Fehlschaltungen durch Kleintiere sowie Störungen durch extreme Temperaturen werden so ausgeschlossen. Die Funktionen der Sensorleuchte können über Smartphone und Tablet oder Ein- stellregler eingestellt werden. Eine Bluetooth-Vernetzung ist nur über Smartphone oder Tablet möglich. Hinweis: Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Mikrowelle. Lieferumfang L 830, L 835, L 840 SC/C (Abb. 3.1) – Leuchte – drei Schrauben – drei Dübel – drei Abstandhalter Produktmaße L 830 SC/C (Abb. 3.2) Produktmaße L 835 SC/C (Abb. 3.3) Produktmaße L 840 SC/C (Abb. 3.4) Geräteübersicht L 830, L 835, L 840 SC/C (Abb. 3.5) A Wandhalter B Anschlussklemme C Dichtstopfen D Steckverbindung E Leuchtenwürfel Lieferumfang GL 80 SC/C (Abb. 3.6) – Leuchte – Profil – Bodenplatte – vier Bodenschrauben – vier Dübel – vier Verbindungsschrauben Produktmaße GL 80 SC/C (Abb. 3.7) Geräteübersicht GL 80 SC/C (Abb. 3.8) A Abdeckkappe B Anschlussklemme D Steckverbindung E Leuchtenwürfel F Erdungsklemme Lichtstärkeverteilung (Abb. 3.9/3.10/3.11/3.12) Reichweite (nur SC) (Abb. 3.13) Hinweis: Wenn die Leuchten zu nahe nebeneinander montiert sind, kann es zu Fehlschaltungen kommen, da sich die ausgesendeten Hochfrequenzsignale gegenseitig stören. (Abb. 3.14 A) Folgende Maßnahmen helfen, diesen Fehler zu umgehen:

• Die Leuchten in einem Abstand von mindestens 5 m montieren.

• Vernetzen Sie die Leuchten über die Smart Remote App und schalten Sie den Sensor über die Sensor-O Funktion bei einzelnen Leuchten gezielt ab (Abb. 3.14 B + C). Durch die Vernetzung werden auch die Leuchten bei Bewegung mit eingeschaltet, deren Sensor deaktiviert ist.

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1) Die Netzzuleitung besteht aus einem 2- bis 3-adrigen Kabel: L = Phase (meistens schwarz oder braun) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Anschlussklemme angeschlossen. Schutzleiter (PE) isolieren und beilegen. Bei GL 80 SC/C muss der Schutzleiter (PE) an der Erdungsklemme ange- schlossen werden. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche- rungskasten später zum Kurzschluss. In diesem Fall müssen die einzelnen Kabel identifiziert und neu montiert werden. In der Netzzuleitung kann selbst- verständlich ein Schalter zum EIN- und AUS-Schalten montiert sein.- 25 -- 24 - Wichtig: Die Lichtquelle dieser Leuchte ist nicht austauschbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschüt- terungsfrei befestigt wird.

• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung. Montageschritte (L 830, L 835, L 840 SC/C)

• Stromversorgung abschalten. (Abb. 4.1)

• Sicherungsschrauben lösen und Leuchtenwürfel vom Wandhalter lösen. (Abb. 5.1)

• Bohrlöcher anzeichnen (Abb. 5.2)

• Löcher bohren und Dübel einsetzen. (Abb. 5.3)

• Dichtstopfen durchstechen.

• Montage Zuleitung Unterputz (Abb.5.4)

• Montage Zuleitung Aufputz (Abb.5.5)

• Anschlusskabel anschließen (Abb.5.6)

• Leuchtenwürfel auf Wandhalter aufstecken (Abb.5.7)

• Sicherungsschrauben einschrauben (Abb. 5.7)

• Stromversorgung einschalten (Abb. 5.7)

• Einstellungen per App vornehmen (nur SC) ➔ "6. Funktion" Montageschritte (GL 80 SC/C)

• Stromversorgung abschalten (Abb. 4.1)

• Sicherungsschraube lösen und Leuchtenwürfel von der Abdeckung ziehen (Abb. 5.8)

• Kabel durch Bodenhalter und Profil ziehen (Abb. 5.9)

• Bodenhalter und Profil verschrauben (Abb. 5.10)

• Bohrlöcher auf Bodenplatte einzeichnen (Abb. 5.11)

• Löcher bohren und Dübel einsetzen (Abb. 5.12)

• Bodenhalter am Boden verschrauben (Abb. 5.13)

• Abdeckung auf Profil schrauben (Abb. 5.14)

• Anschlusskabel anschließen (Abb. 5.15)

• Leuchtenwürfel auf Abdeckung aufstecken (Abb. 5.16)

• Sicherungsschraube einschrauben (Abb. 5.16)

• Stromversorgung einschalten (Abb. 5.16)

• Einstellungen per App vornehmen (nur SC) ➔ "6. Funktion"

Die Funktionen sind für die SC-Varianten einstellbar. Die Einstellung der Funktionen erfolgt über die Smart Remote App. Smart Remote App Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich. Android iOS Funktionen, die durch die Smart Remote App einstellbar sind: – Zeiteinstellung – Reichweiteneinstellung – Dämmerungseinstellung – Nachtlichtfunktion – Hauptlicht- / Nachtlichtlevel einstellbar – erweiterte Reichweiteneinstellung – Gruppenvernetzung – Dämmerungseinstellung durch Teach-In- 27 -- 26 - Zeiteinstellung (Nachlaufzeit) Die gewünschte Leuchtdauer der Leuchte kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ab- lauf dieser Zeit wird die Zeituhr erneut gestartet. Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Hinweis: Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfas- sung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Reichweiteneinstellung (Empfindlichkeit) Mit dem Begri Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt. – Einstellregler maximal = max. Reichweite (5 m) – Einstellregler minimal = min. Reichweite (1 m) Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Dämmerungseinstellung (Ansprechschwelle) Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis

2.000 Lux eingestellt werden.

– Einstellregler auf Rechtsanschlag gestellt = Tageslichtbetrieb (helligkeits- unabhängig) – Einstellregler auf Linksanschlag gestellt = Dämmerungsbetrieb (ca. 2 Lux) Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf Rechtsanschlag stehen. Nachtlichtfunktion Das Nachtlicht ermöglicht eine Beleuchtung mit 10 % der Lichtleistung.Erst bei Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit (siehe Zeiteinstellung) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte in das aktivierte Nachtlicht. Das Nachtlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Nachtlicht immer AN. 0min = Soft-Lichtstart / kein Nachtlicht AN ab eingestelltem Dämmerungswert 10min = Soft-Lichtstart + Nachtlicht 10 Minuten 30min = Soft-Lichtstart + Nachtlicht 30 Minuten = Soft-Lichtstart + Nachtlicht die ganze Nacht Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Was ist Soft-Lichtstart? Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb kurzer Zeit stetig bis 100 % hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt. Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Dauerlichtfunktion (Abb. 6.1) Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

1) Dauerlicht einschalten:

Schalter 2×AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten:

Schalter 1×AUS und AN. Leuchte geht AUS bzw. in den Sensorbetrieb über. Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.- 29 -- 28 -

Das Produkt ist wartungsfrei.Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.Werfen Sie Elektrogeräte nicht in den Hausmüll!Nur für EU-Länder:Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH,Dieselstraße 80-84, 33442 Herzebrock-ClarholzWir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Pro-duktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbe-dingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedie-nungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Über-einkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. HERSTELLER

10. Konformitätserklärung

Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp L830,L835, L 840, GL 80 SC/C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: www.steinel.de- 30 - - 31 - Nachtlicht Ja (Aus, 10min, 30min, ganze Nacht, immer) Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Sensortechnik (nur SC) (5,8GHz, ≤ 1 mW) Erfassungsbereich Erfassungswinkel Önungswinkel 160° Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. 160° Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Reichweite 1-5 m Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt. Zeiteinstellung 5 s - 60min Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt. Dämmerungseinstellung 2-2.000 Lux Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt. Energieezienzklasse der Lichtquelle L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C

Umgebungstemperatur -20 bis +40°C Frequenz Bluetooth 2,4-2,48 GHz Sendeleistung Bluetooth 5 dBm / 3 mW Technische Dokumentation unter www.steinel.de

11. Technische Daten

) 9,1 W Leistungaufnahme iHF Sensorik L 830, L 835, L 840 SC GL 80 SC 0,67 W 0,67 W Standby (Netzwerk (P net

= 82 Mittlere Bemessungs lebensdauer L70B50 bei 25°C: > 60.000 Std. FarbkonsistenzSDCM Anfangswert: 3- 33 -- 32 -

12. Betriebsstörungen

Störung Ursache Abhilfe Leuchte ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss ■ Sicherung einschalten, tauschen, Netzschal- ter einschalten; Lei- tung mit Spannungs- prüfer überprüfen ■ Anschlüsse über- prüfen Sensorleuchte schaltet nicht ein (nur SC) ■ bei Tagesbetrieb, Dämmerungsein- stellung steht auf Nachtbetrieb ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ Erfassungsbereich nicht gezielt eingestellt ■ Dämmerung einstellen über App ■ Einschalten ■ Sicherung einschalten, tauschen, evtl. An- schluss überprüfen ■ Reichweite einstellen über App Sensorleuchte schaltet nicht aus (nur SC) ■ dauernde Bewegung im Erfassungsbereich ■ Bereich kontrollieren und evtl. neu justieren Sensorleuchte schaltet nicht komplett aus (nur SC) ■ Nachtlicht gewählt ■ Nachtlicht auf "0min" Sensorleuchte schaltet unerwünscht ein (nur SC) ■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße ■ Bereich umstellen ■ Bereich umstellen Sensorleuchte schaltet unkontrolliert an und aus (nur SC) ■ Größere Metallgegen- stände, wie z.B. Autos oder Metallwände, im Erfassungsbereich ■ Bereich umstellen ■ z. B. Auto umparken- 35 -- 34 - A microprocessor then issues the switch command "switch light ON". Detection is possible through doors, panes of glass or thin walls. Analysing the signal, the sensor distinguishes between moving persons and moving objects, such as bushes or small animals. This rules out any inadvertent triggering by small animals as well as interference from extreme temperatures. The functions of the sensor-switched light can be set via smartphone and tablet or control dial. Bluetooth interconnection is only possible via smartphone or tablet. Note: The high-frequency output of the iHF-sensor is approx. 1 mW – that's 1000 times less than the transmission power of a mobile phone or the output of a microwave oven. Package contents L 830, L 835, L 840SC/C(Fig.3.1) – Luminaire – Three screws – Three wall plugs – Three spacers Product dimensions L 830SC/C(Fig.3.2) Product dimensions L 835SC/C(Fig.3.3) Product dimensions L 840SC/C(Fig.3.4) Product components L 830, L 835, L 840SC/C(Fig.3.5) A Wall mount B Connecting terminal C Sealing plug D Plug connection E Light cube Package contents GL 80SC/C(Fig.3.6) – Luminaire – Profile – Base plate – Four floor/ground screws – Four wall plugs – Four connecting screws Product dimensions GL 80SC/C(Fig.3.7) Product components GL 80SC/C(Fig.3.8) A Cover cap B Connecting terminal D Plug connection E Light cube F Earth terminal Luminous intensity distribution (Fig.3.9/3.10/3.11/3.12) Reach (SC only) (Fig.3.13) Note: If lights are mounted too close together, switching errors may occur as the high-frequency signals emitted will interfere with each other. (Fig.3.14A) The following measures will help to avoid switching errors of this kind:

11. Technische gegevens

• Abdeckung auf Profil schrauben. (sl.5.14)
