LIETOŠANAS INSTRUKCIJA L 840 LED iHF STEINEL

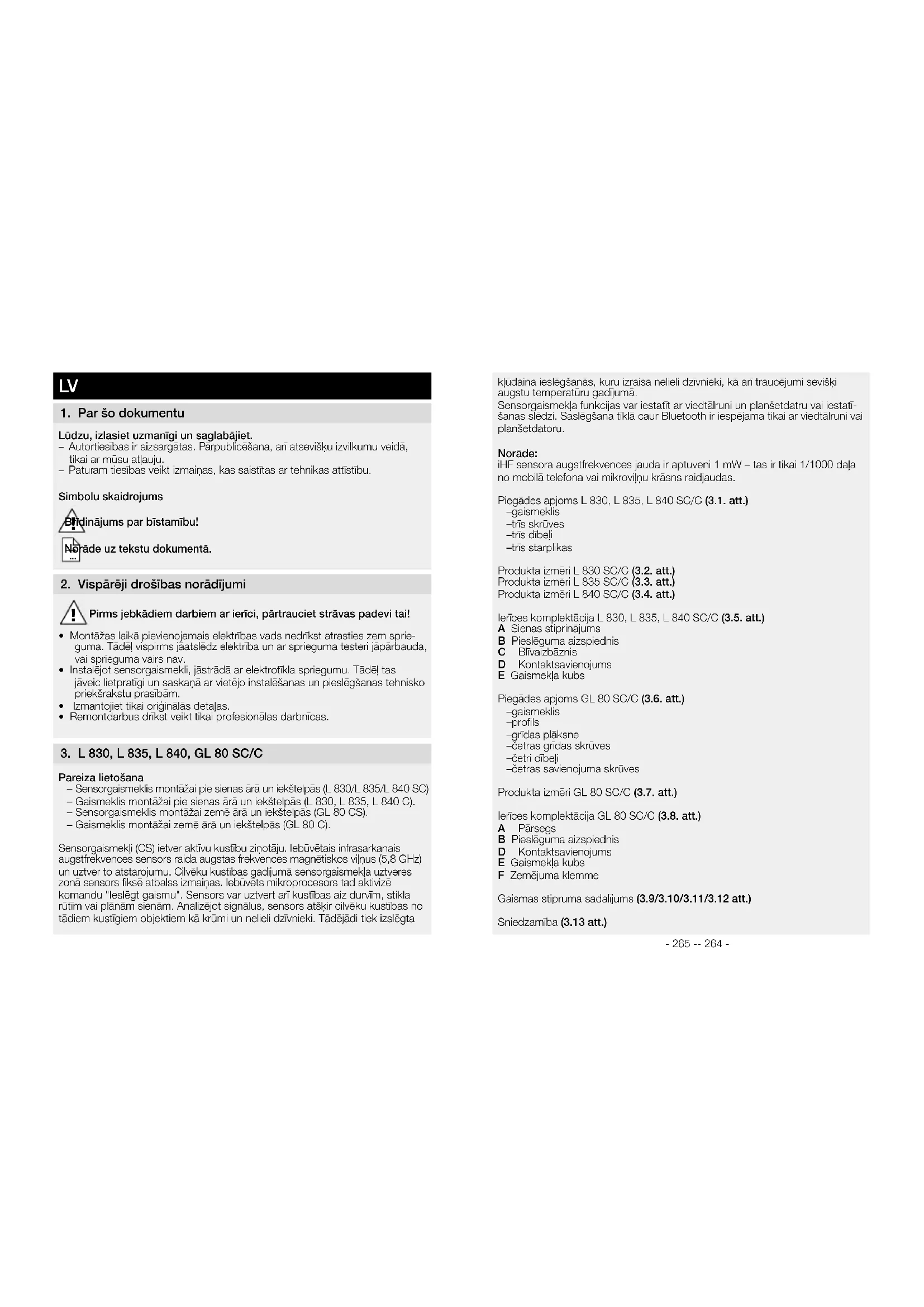

Lūdzu, izlasiet uzmanīgi un saglabājiet. – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums Brīdinājums par bīstamību! Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtrauciet strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprie- guma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.

• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām.

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. L 830, L 835, L 840, GL 80 SC/C

Pareiza lietošana – Sensorgaismeklis montāžai pie sienas ārā un iekštelpās (L 830/L 835/L 840 SC) – Gaismeklis montāžai pie sienas ārā un iekštelpās (L 830, L 835, L 840 C). – Sensorgaismeklis montāžai zemē ārā un iekštelpās (GL 80 CS). – Gaismeklis montāžai zemē ārā un iekštelpās (GL 80 C). Sensorgaismekļi (CS) ietver aktīvu kustību ziņotāju. Iebūvētais infrasarkanais augstfrekvences sensors raida augstas frekvences magnētiskos viļņus (5,8GHz) un uztver to atstarojumu. Cilvēku kustības gadījumā sensorgaismekļa uztveres zonā sensors fiksē atbalss izmaiņas. Iebūvēts mikroprocesors tad aktivizē komandu "Ieslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām. Analizējot signālus, sensors atšķir cilvēku kustības no tādiem kustīgiem objektiem kā krūmi un nelieli dzīvnieki. Tādējādi tiek izslēgta

kļūdaina ieslēgšanās, kuru izraisa nelieli dzīvnieki, kā arī traucējumi sevišķi augstu temperatūru gadījumā. Sensorgaismekļa funkcijas var iestatīt ar viedtālruni un planšetdatru vai iestatī- šanas slēdzi. Saslēgšana tīklā caur Bluetooth ir iespējama tikai ar viedtālruni vai planšetdatoru. Norāde: iHF sensora augstfrekvences jauda ir aptuveni 1 mW – tas ir tikai 1/1000 daļa no mobilā telefona vai mikroviļņu krāsns raidjaudas. Piegādes apjoms L830, L835, L840SC/C (3.1.att.) – gaismeklis – trīs skrūves – trīs dībeļi – trīs starplikas Produkta izmēri L 830SC/C(3.2.att.) Produkta izmēri L 835SC/C(3.3.att.) Produkta izmēri L 840SC/C(3.4.att.) Ierīces komplektācija L830, L835, L840SC/C (3.5.att.) A Sienas stiprinājums B Pieslēguma aizspiednis C Blīvaizbāznis D Kontaktsavienojums E Gaismekļa kubs Piegādes apjoms GL 80SC/C(3.6.att.) – gaismeklis – profils – grīdas plāksne – četras grīdas skrūves – četri dībeļi – četras savienojuma skrūves Produkta izmēri GL 80SC/C(3.7.att.) Ierīces komplektācija GL 80SC/C(3.8.att.) A Pārsegs B Pieslēguma aizspiednis D Kontaktsavienojums E Gaismekļa kubs F Zemējuma klemme Gaismas stipruma sadalījums (3.9/3.10/3.11/3.12att.) Sniedzamība (3.13att.)- 267 -- 266 - Norāde: Ja gaismekļi ir uzmonteti blakus, tie var izraisīt nepareizu slēgšanos, tā kā raidītie augstfrekvences signāli taucē viens otram. (3.14. Aatt.) Šādi pasākumi palīdz apiet šo kļūdu:

• Uzmontējiet gaismekļus ar vismaz 5 m atstatumu.

• Saslēdziet gaismekļus tīklā ar Smart Remote lietotni un izslēdziet mērktiecīgi atsevišķu gaismekļu sensorus ar Sensor O funkciju (3.14 B + Catt.). Saslēdzot tīklā, kustības gadījumā tiek ieslēgti ar tie gaismekļi, kuru sensori ir deaktivēti.

4. Elektriskais pieslēgums

Slēgumu plāns (4.1.att.) Tīkla pievadvadu veido 2 - 3 dzīslu kabelis: L = fāze (visbiežāk melns vai brūns) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) tiek pieslēgti savienotājkopnei. Jānoizolē zemējums (PE) un jāpieliek klāt. GL 80SC/Czemējums (PE) jāpieslēdz zemējuma klemmei. Svarīgi! Pieslēgumu sajaukšana vēlāk izraisa īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā atkārtoti jāidentificē un no jauna jāsavieno visi kabeļi. Protams, tīkla pievadvadā var iemontēt tīkla slēdzi IESLĒGŠANAI/ IZSLĒGŠANAI. Svarīgi! Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Montējot sensora gaismekli, uzmanība pievēršama tam, lai tas tiktu piestip- rināts stabili.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu Montāžas soļi (L830, L835, L840SC/C)

• Atslēdziet elektrības apgādi. (4.1.att.)

• Atskrūvējiet drošības skrūves un noņemiet gaismas kubu no sienas stipri- nājuma. (5.1.att.)

• Atzīmējiet urbuma vietas (5.2.att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.3.att.)

• Uzspraudiet gaismas kubu uz sienas stiprinājuma (5.7.att.)

• Ieskrūvējiet drošības skrūves (5.7.att.)

• Ieslēdziet elektrības apgādi (5.7. att)

• Veiciet iestatīšanu lietotnē (tikai SC) ➔ "6. Funkcijas" Montāžas soļi (GL 80SC/C)

• Atslēdziet elektrības apgādi (4.1.att.)

• Atskrūvējiet drošības skrūvi un noņemtiet gaismas kubu no nosega (5.8.att.)

• Izvelciet kabeli caur grīdas stiprinājumu un profilu (5.9.att.)

• Pieskrūvējiet grīdas stiprinājumu un profilu (5.10.att.)

• Iezīmējiet uz grīdas platēm urbuma vietas (5.11.att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.12.att.)

• Pieskrūvējiet grīdas stiprinājumus pie grīdas (5.13.att.)

• Pieskrūvējiet nosegu pie profila (5.14.att.)

• Atskrūvējiet drošības skrūvi (5.16.att.)

• Ieslēdziet elektrības apgādi (5.16.att.)

• Veiciet iestatīšanu lietotnē (tikai SC) ➔ "6. Funkcijas"- 269 -- 268 -

Šādas funkcijas ir iestatāmas SC variantiem. Funkcijas ir iestatāmas Smart Remote lietotnē: Smart Remote lietotne Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Smart Remote lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth. Android iOS Šādas funkcijas ir iestatāmas Smart Remote lietotnē:: – Laika iestatīšana – Darbības rādiusa izvēle – Krēslas sliekšņa iestatījums – Nakts gaismas funkcija – Iestatāms galvenās gaismas/nakts gaismas līmenis – Paplašināta sniedzamības iestatīšana – Grupu savienošana – Krēslas sliekšņa iestatījums ar Teach-In Laika iestatīšana (pēcdarbības laiks) Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5s līdz maks. 60min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. Šīs funkcijas attiecas uz C variantiem tikai kombinācijā ar Bluetooth sensoru. Norāde: Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku. Sniedzamības iestatīšana (jūtīgums) Ar jēdzienu „sniedzamība“ tiek saprasts apļveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2 m augstumā. – Iestatīšanas slēdzis maks. = maksimālā sniedzamība (5 m) – Iestatīšanas slēdzis min. = minimālā sniedzamība (1 m) Šīs funkcijas attiecas uz C variantiem tikai kombinācijā ar Bluetooth sensoru. Krēslas sliekšņa iestatīšana (reakcijas slieksnis) Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 2.000 luksiem. – Iestatīšnas slēdzis iestatīts līdz atdurei pa labi = dienasgaismas režīms (atkarībā no apgaismojuma) – Iestatīšanas slēdzis iestatīts līdz atdurei pa kreisi = aptumšošanas režīms (apm. 2 luksi) Šīs funkcijas attiecas uz C variantiem tikai kombinācijā ar Bluetooth sensoru. Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam līdz atdurei pa labi. Nakts gaismas funkcija Nakts apgaismojums piedāvā apgaismojumu ar aptuveni 10% no apgaismoju- ma jaudas. Tikai notiekot kustībai uztveres laukā, gaisma uz iestatīto laiku (skat. laika iestatīšanu), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas aktivētajā nakts gaismas režīmā. Nakts gaisma ir IESL., kad gaišuma slieksnis tiek pārkāpts. Aktivēta dienas režīma gadījumā, nakts gaisma vienmēr ir IESL. 0min = maigais starts / nakts apgaismojums nav IESL., sākot ar iestatītu krēslas vērtību 10min = maigais starts + nakts apgaismojums 10minūtes 30min = maigais starts + nakts apgaismojums 30minūtes = maigais starts + nakts apgaismojums visu nakti Šīs funkcijas attiecas uz C variantiem tikai kombinācijā ar Bluetooth sensoru. Kas ir „maigais starts”? Sensorgaismeklis ir aprīkots ar "maigā starta" funkciju. Tas nozīmē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāte pieaug līdz 100%. Tas pats notiek gaismekli izslēdzot - tas pakāpeniski izdziest. Šīs funkcijas attiecas uz C variantiem tikai kombinācijā ar Bueltooth sensoru. Ilgstošās gaismas funkcija (6.1att.)- 271 -- 270 -Ja tīkla pievadā tiek instalēts alternatīvs tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas:1) Ieslēgt ilgstošo apgaismojumu: slēdzi 2×IZSL.un IESL.Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismoju- ma režīmā. Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu.2) Izslēgt ilgstošo gaismu:slēdzis 1×IZSL.un IESL.Gaismeklis IZSL., t.i., pāriet sensora režīmā.Svarīgi! Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.

Izstrādājumam apkope nav nepieciešama. Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem). Svarīgi! Bateriju ierīce nav nomaināma.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.Nemetiet elektroierīces parastajos atkritumos!Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierī-cēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pa-kļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdoša-nas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūp-nīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.Remonta serviss:Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

10. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH deklarē, ka radioiekārta L 830, L 835, L 840, GL 80 SC/C atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de- 273 -- 272 -

= 82 Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 h Krāsas konstistence SDCM Sākuma vērtība: 3 Nakts apgaismojums Jā (Izsl., 10min, 30min, visu nakti vienmēr) C variantiem tikai kombinācijā ar Bluetooth sensoru. Sensoru tehnoloģija (tikai SC) (5,8GHz, ≤ 1 mW) Uztveres lauks Uztveres leņķis atveres leņķis 160° C variantiem tikai kombinācijā ar Bluetooth sensoru. 160° C variantiem tikai kombinācijā ar Bluetooth sensoru. Sniedzamība 1-5 m C variantiem tikai kombinācijā ar Bluetooth sensoru. Laika iestatīšana 5 s - 60min C variantiem: Tikai kombinācijā ar Bluetooth sensoru. Krēslas sliekšņa iestatījums 2–2000 luksi C variantiem: Tikai kombinācijā ar Bueltooth sensoru. Gaismas avota enerģijas efektivi- tātes klase L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C

Aizsardzības veids IP44 Aizsargklase L 830, L 835, L 840 SC/ C GL 80 SC/ C

Apkārtējā temperatūra -20 līdz +40°C Bluetooth frekvence 2,4-2,48 GHz Bluetooth raidjauda 5 dBm / 3 mW Tehniskā dokumentācija: www.steinel.de- 275 -- 274 -

12. Darbības traucējumi

Traucējumi Cēlonis Risinājums Gaismeklis bez sprie- guma ■ Drošinātājs ir izslē- dzies, nav ieslēgts, bojāts vads ■ Īssavienojums ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Pārbaudiet pieslē- gumus Sensorgaismeklis neieslēdzas (tikai SC) ■ Dienas gaismas režī- mā, krēslas slieksnis iestatīts nakts režīmā ■ IZSLĒGTS tīkla slēdzis ■ Drošinātājs ir izslē- dzies ■ Nav mērķtiecīgi iesta- tīts uztveres lauks ■ Iestatiet lietotnē krēslas vērtību ■ Ieslēdziet ■ Ieslēdziet drošinātāju, nomainiet, pēc va- jadzības pārbaudiet pieslēgumu ■ Iestatiet lietotnē sniedzamību Sensorgaismeklis neizslēdzas (tikai SC) ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet Sensorgaismeklis neizslē- dzas pilnībā (tikai SC) ■ Izvēlēts nakts apgais- mojums ■ Nakts apgaismojums uz "0min" Sensorgaismeklis ieslēdzas nevajadzīgi (tikai SC) ■ Vējš uztveres laukā kustina kokus un krūmus ■ Uz ielas esošo auto- mašīnu uztveršana ■ Izmainiet lauku ■ Izmainiet lauku Sensorgaismeklis ieslēdzas un izslēdzas nekontrolēti (tikai SC) ■ Lielāki metāliski priekšmeti, piemēram, automobiļi vai metāla sienas atrodas uztve- res zonā ■ Izmainiet lauku ■ Piem., pārvietojiet automobili
