NAUDOJIMO INSTRUKCIJA L 840 LED iHF STEINEL

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti. – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas Įspėjimas apie pavojus! Nuoroda į atskiras dokumento teksto dalis.

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis.

• Naudokite tik originalias atsargines dalis.

• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

3. L 830, L 835, L 840, GL 80 SC/C

Naudojimas pagal paskirtį – Sensorinis šviestuvas, skirtas montuoti ant sienos lauke ir viduje (L 830, L 835, L 840 SC). – LED šviestuvas skirtas montuoti ant sienų patalpose ir lauke (L 830, L 835, L 840 C). – Sensorinis šviestuvas, skirtas montuoti ant grindų lauke ir viduje (GL 80 SC). – LED šviestuvas skirtas montuoti ant grindų patalpose ir lauke (GL 80 C). Sensoriniuose šviestuvuose (SŠ) yra įmontuoti aktyvūs judesio davikliai. Integruo- tas iHF sensorius siunčia elektromagnetines bangas (5,8GHz) ir priima jų aidą. Žmonėms judant sensorinio šviestuvo jautrumo zonoje, sensorius užfiksuoja aido

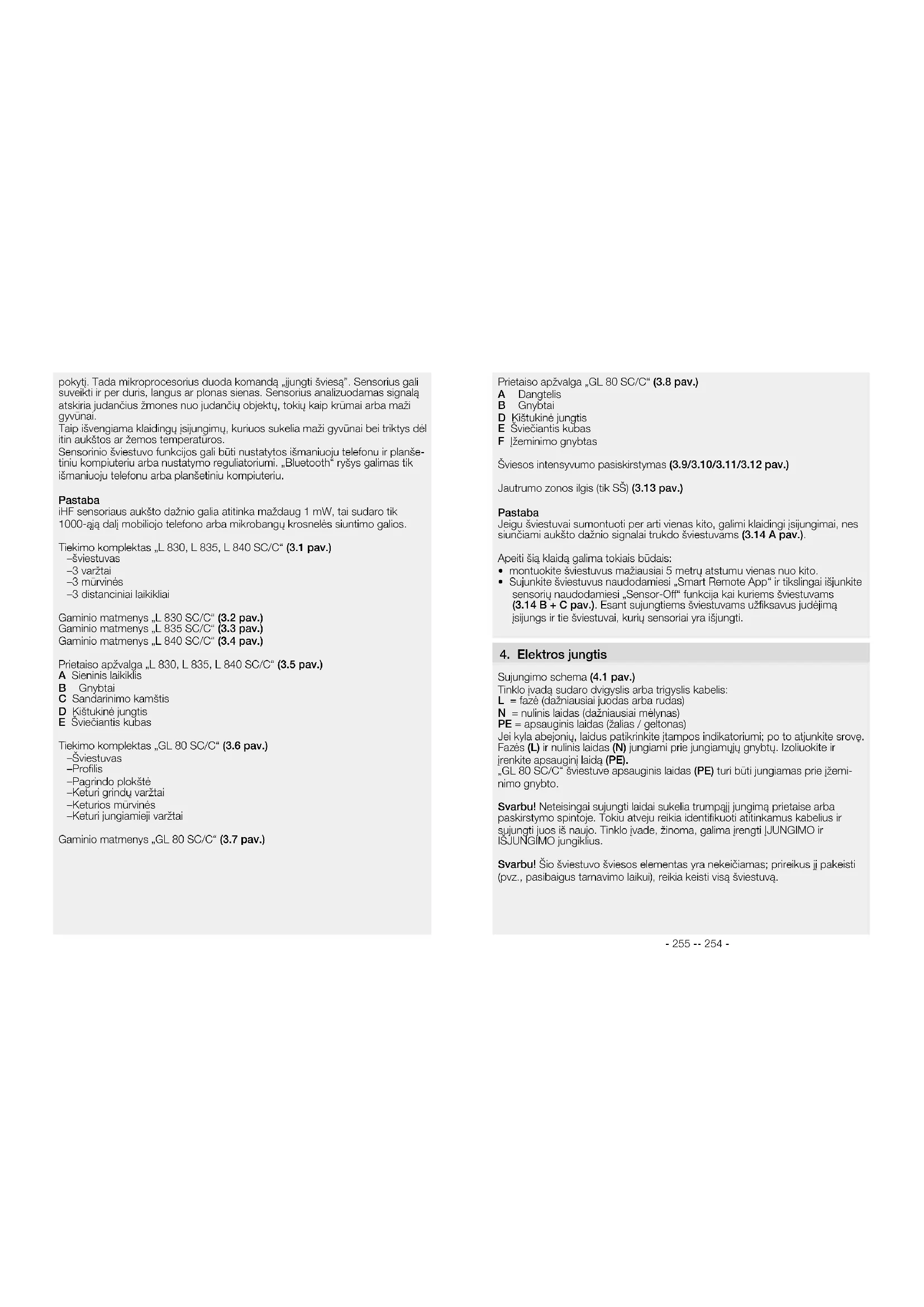

!- 255 -- 254 - pokytį. Tada mikroprocesorius duoda komandą „įjungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. Sensorius analizuodamas signalą atskiria judančius žmones nuo judančių objektų, tokių kaip krūmai arba maži gyvūnai. Taip išvengiama klaidingų įsijungimų, kuriuos sukelia maži gyvūnai bei triktys dėl itin aukštos ar žemos temperatūros. Sensorinio šviestuvo funkcijos gali būti nustatytos išmaniuoju telefonu ir planše- tiniu kompiuteriu arba nustatymo reguliatoriumi. „Bluetooth“ ryšys galimas tik išmaniuoju telefonu arba planšetiniu kompiuteriu. Pastaba iHF sensoriaus aukšto dažnio galia atitinka maždaug 1 mW, tai sudaro tik 1000-ąją dalį mobiliojo telefono arba mikrobangų krosnelės siuntimo galios. Tiekimo komplektas „L830, L835, L840SC/C“ (3.1pav.) – šviestuvas – 3 varžtai – 3 mūrvinės – 3 distanciniai laikikliai Gaminio matmenys „L 830SC/C“ (3.2pav.) Gaminio matmenys „L 835SC/C“ (3.3pav.) Gaminio matmenys „L 840SC/C“ (3.4pav.) Prietaiso apžvalga „L830, L835, L840SC/C“ (3.5pav.) A Sieninis laikiklis B Gnybtai C Sandarinimo kamštis D Kištukinė jungtis E Šviečiantis kubas Tiekimo komplektas „GL 80SC/C“ (3.6pav.) – Šviestuvas – Profilis – Pagrindo plokštė – Keturi grindų varžtai – Keturios mūrvinės – Keturi jungiamieji varžtai Gaminio matmenys „GL 80SC/C“ (3.7pav.) Prietaiso apžvalga „GL 80SC/C“ (3.8pav.) A Dangtelis B Gnybtai D Kištukinė jungtis E Šviečiantis kubas F Įžeminimo gnybtas Šviesos intensyvumo pasiskirstymas (3.9/3.10/3.11/3.12pav.) Jautrumo zonos ilgis (tik SŠ) (3.13pav.) Pastaba Jeigu šviestuvai sumontuoti per arti vienas kito, galimi klaidingi įsijungimai, nes siunčiami aukšto dažnio signalai trukdo šviestuvams (3.14 Apav.). Apeiti šią klaidą galima tokiais būdais:

• montuokite šviestuvus mažiausiai 5 metrų atstumu vienas nuo kito.

• Sujunkite šviestuvus naudodamiesi „Smart Remote App“ ir tikslingai išjunkite sensorių naudodamiesi „Sensor-O“ funkcija kai kuriems šviestuvams (3.14 B + Cpav.). Esant sujungtiems šviestuvams užfiksavus judėjimą įsijungs ir tie šviestuvai, kurių sensoriai yra išjungti.

Sujungimo schema (4.1pav.) Tinklo įvadą sudaro dvigyslis arba trigyslis kabelis: L = fazė (dažniausiai juodas arba rudas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srovę. Fazės (L) ir nulinis laidas (N) jungiami prie jungiamųjų gnybtų. Izoliuokite ir įrenkite apsauginį laidą (PE). „GL 80SC/C“ šviestuve apsauginis laidas (PE) turi būti jungiamas prie įžemi- nimo gnybto. Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia identifikuoti atitinkamus kabelius ir sujungti juos iš naujo. Tinklo įvade, žinoma, galima įrengti ĮJUNGIMO ir IŠJUNGIMO jungiklius. Svarbu! Šio šviestuvo šviesos elementas yra nekeičiamas; prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.- 257 -- 256 -

• Visas dalis patikrinkite dėl pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą. Montavimo žingsniai „L830, L835, L840SC/C“

• Išjunkite elektros energijos tiekimą (4.1pav.).

• Atlaisvinkite apsauginius varžtus ir nuimkite šviečiantį kubą nuo sieninio laikiklio (5.1pav.).

• Pažymėkite gręžimo skyles (5.2pav.).

• Išgręžkite skyles ir įkiškite kaiščius. (5.3pav.).

• Prakiškite sandarinimo kaištį.

• Potinkinis montavimas (5.4pav.).

• Virštinkinis montavimas (5.5pav.).

• Prijunkite jungiamuosius laidus (5.6pav.).

• Įkiškite šviečiantį kubą į sienini laikiklį (5.7pav.).

• Įsukite varžtus (5.7pav.).

• Įjunkite elektros energijos tiekimą (5.7pav.).

• Atlikite nustatymus naudodamiesi programėle (tik SŠ) ➔ "6. Veikimas" Montavimo žingsniai („GL 80SC/C“)

• Išjunkite elektros energijos tiekimą (4.1pav.).

• Atlaisvinkite apsauginius varžtus ir nutraukite šviečiantį kubą nuo dangtelio (5.8pav.).

• Prakiškite kabelį pro stovo laikiklį ir profilį (5.9pav.).

• Prisukite atraminį laikikį prie profilio (5.10pav.).

• Stovo plokštelėje pažymėkite gręžimo angas (5.11pav.).

• Išgręžkite skyles ir įkiškite kaiščius (5.12pav.).

• Priveržkite stovo laikiklį prie grindų (5.13pav.).

• Užmaukite šviečiantį kubą ant dangtelio (5.16pav.).

• Įsukite varžtą (5.16pav.).

• Įjunkite elektros energijos tiekimą (5.16pav.).

• Atlikite nustatymus naudodamiesi programėle (tik SŠ) ➔ "6. Veikimas"

Funkcijos gali būti nustatomos SŠ variantams. Funkcijos nustatomos naudojantis nuotolinio valdymo programėlė „Smart Remote App“. Išmanioji nuotolinio valdymo programėlė „Smart Remote App“ Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniąją nuotolinio valdymo programėlę „Smart Remote App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje įdiegtas „Bluetooth“. Android iOS Funkcijos, kurias galima nustatyti naudojantis nuotolinio valdymo programėle „Smart Remote App“: – švietimo trukmės nustatymas – jautrumo zonos nustatymas – prieblandos lygio nustatymas – naktinio apšvietimo funkcija – reguliuojamas pagrindinio / naktinio apšvietimo lygis – išplėstinis jautrumo zonos ilgio nustatymas – grupės sujungimas – prieblandos nustatymas naudojantis įsisavinimo režimu Švietimo trukmės nustatymas (inercinio veikimo laikas) Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 60minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo.- 259 -- 258 - Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Pastaba Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką. Veikimo nuotolio reguliavimas (jautrumas) Veikimo nuotolis – tai maždaug apskritimo formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2 m aukštyje. – Nustatymo reguliatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis (5 m) – Nustatymo reguliatorius ties minimalia reikšme = minimalus jautrumo zonos ilgis (1 m) Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Prieblandos lygio nustatymas (suveikimo slenkstis) Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2000 liuksų. – Nustatymo reguliatorius dešinėje = dienos šviesos režimas (nepriklauso nuo apšvietimo) – Nustatymo reguliatorius kairėje = prieblandos režimas (maždaug 2 liuksai). Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos režimu nustatymo reguliatorius turi būti pasuktas iki galo į dešinę. Naktinio apšvietimo funkcija Naktinis apšvietimas suteikia galimybę įjungti apšvietimą 10% galingumu. Tik užfiksavus judesį jautrumo zonoje nustatytam laikui įjungiama šviesa (žr. „Švietimo trukmės nustatymai“) iki maksimalios apšvietimo galios (100 %). Po to šviestuvas persijungia į suaktyvintą naktinį apšvietimą. Naktinis apšvietimas yra ĮJUNGTAS, kai dar nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui naktinis apšvietimas visada yra ĮJUNGTAS. 0min. = sulėtintas šviesos įsijungimas / naktinis apšvietimas ĮJ. nuo tam tikro prieblandos lygio 10min. = sulėtintas šviesos įsijungimas + naktinis apšvietimas 10min. 30min. = sulėtintas šviesos įsijungimas + naktinis apšvietimas 30min. = sulėtintas šviesos įsijungimas + naktinis apšvietimas visą naktį Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Kas yra sulėtintas šviesos įsijungimas? Sensoriniame šviestuve įdiegta sulėtinto šviesos įsijungimo funkcija. Tai reiškia, kad įjungus šviesa iš karto neįsijungs maksimalia galia, bet palaipsniui per trumpą laiką pasieks 100 % ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja. Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Pastovaus švietimo funkcija (6.1pav.) Jeigu sumontuotas pasirinktinis tinklo jungiklis, be įjungimo ir išjungimo funkcijų dar galimos šios:

1) Pastovaus švietimo įjungimas:

jungiklį 2×IŠJUNGTI ir ĮJUNGTI. Šviestuve 4 valandoms įjungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama į jutiklio režimą.

2) Pastovaus švietimo išjungimas:

jungiklį 1×IŠJUNGTI ir ĮJUNGTI. Šviestuvas išsijungia arba persijungia į sensorinį darbo režimą. Svarbu! Perjungimai turi būti atliekami 0,2–1 s diapazone.

7. Techninė priežiūra / kita priežiūra

Gaminiui techninė priežiūra nereikalinga. Užsiteršusį šviestuvą galima valyti drėgnu skudurėliu (be valiklio). Svarbu: valdymo prietaisas nekeičiamas.- 260 - - 261 -

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenks- mingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Šis „Steinel“ gaminys pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos suge- dusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tin- kamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remontas Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre. GAMINTOJO

Aš, STEINEL Vertrieb GmbH, patvirtinu, kad radijo įrenginių tipas L 830, L 835, L 840, GL 80 SC/C atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaraci- jos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Techniniai duomenys

) 9,1 W Galios suvartojimas „HF Sensorik“ L 830, L 835, L 840 SC GL 80 SC 0,67 W 0,67 W Budėjimo režimas (tinklas („P net

= 82 Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: > 60 000 val. Spalvų nuoseklumas SDCM Pradinė reikšmė: 3- 262 - - 263 -

12. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas Šviestuve nėra įtampos ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Trumpasis jungimas ■ Įjunkite saugiklį, pakeiskite, įjunkite tinklo jungiklį; pati- krinkite laidą įtampos tikrintuvu ■ Patikrinkite jungtis Sensorinis šviestuvas neįsijungia (tik SŠ) ■ Veikiant dienos šviesos režimu prie- blandos nustatymai nustatyti ties nakties režimu ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Fiksavimo diapazonas nustatytas netikslingai ■ Prieblandos nusta- tymas naudojantis programėle ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį ■ Jautrumo zonos ilgio nustatymas programėle Sensorinis šviestuvas neišsijungia (tik SŠ) ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Patikrinkite jautrumo zoną ir, jei reikia, iš naujo ją nustatykite Sensorinis žibintas neišsi- jungia iki galo (tik SŠ) ■ Pasirinktas naktinis apšvietimas ■ „Naktinis apšvietimas“ ties „0min.“ Sensorinis žibintas įsijungia nepageidaujamu metu (tik SŠ) ■ Jautrumo zonoje vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve va- žiuojantys automobiliai ■ Nustatykite jautrumo zoną iš naujo ■ Nustatykite jautrumo zoną iš naujo Sensorinis šviestuvas nekontroliuojamai įsijungia ir išsijungia (tik SŠ) ■ Jautrumo zonoje yra didesnių metalinių objektų, pvz., automo- bilių arba metalo sienų ■ Nustatykite jautrumo zoną iš naujo ■ pvz., perstatykite automobilį į kitą vietą Naktinis apšvietimas Taip (išj., 10min., 30min., visą naktį, visada) Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Sensorinė technika (tik SŠ) (5,8GHz, ≤ 1 mW) Jautrumo zona Apimties kampas Apimties kampas 160° Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. 160° Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Jautrumo zonos ilgis 1–5 m Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Švietimo trukmės nustatymas 5 s - 60min. Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Prieblandos lygio nustatymas 2–2000 liuksų Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis. Šviesos šaltinio energinio veiks- mingumo klasė L 830, L 835, L 840 SC L 830, L 835, L 840 C GL 80 SC GL 80 C

Saugos klasė IP44 Apsaugos klasė L 830, L 835, L 840 SC/ C GL 80 SC/ C
