ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GBH 2400 Professional BOSCH

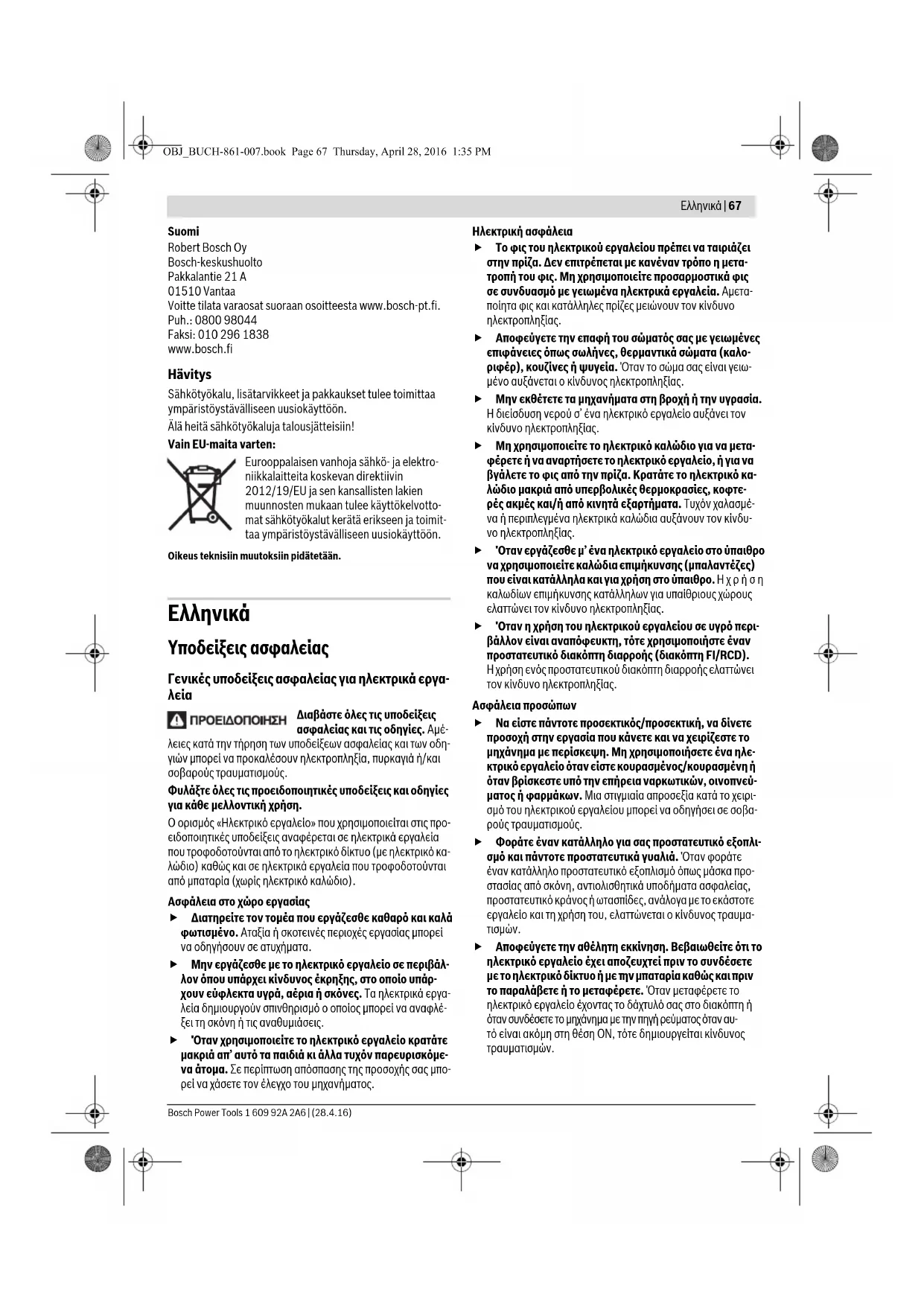

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ- λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη- γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ- ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ- ξει τη σκόνη ή τις αναθυμιάσεις. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε- να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο- ρεί να χάσετε τον έλεγχο του μηχανήματος. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα- τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα- ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα- φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα- λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε- ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ- να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ- νο ηλεκτροπληξίας. Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε- κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι- σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι- σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ- στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με τ ην μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ- τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. OBJ_BUCH-861-007.book Page 67 Thursday, April 28, 2016 1:35 PM68 | Ελληνικά 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο- λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού- χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα- λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε- ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό- μενη περιοχή ισχύος. Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα- σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί- ναι επικίνδυνο και πρέπει να επισκευαστεί. Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα- ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα- σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό- κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι- είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε- κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό- πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα- χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ- γαλείων αποτελεί αιτία πολλών ατυχημάτων. Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα- ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν- θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο- νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

Service Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι- στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι- κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις ασφαλείας για πιστολέτα Φοράτε ωτασπίδες. Η επίδραση του θορύβου μπορεί να οδηγήσει σε απώλεια της ακοής. Χρησιμοποιείτε τις πρόσθετες λαβές, όταν αυτές συμπα- ραδίδονται μαζί με το ηλεκτρικό εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Να πιάνετε τη συσκευή από τις μονωμένες επιφάνειες πιασίματος όταν διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το τοποθετημένο εργαλείο να έρθει σε επαφή με μη ορατούς ηλεκτροφόρους αγωγούς ή με το ηλεκτρικό καλώδιο του ηλεκτρικού εργαλείου. Η επα- φή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλι- κά μέρη της συσκευής επίσης υπό τάση και να προκαλέσει έτσι ηλεκτροπληξία. Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή να συμβουλεύεστε την τοπική εταιρία παροχής ενέργει- ας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία. Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο κα- λά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας

Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ- γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ- σφιγξης ή με μια μέγγενη παρά με το χέρι σας. Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ- τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ- λεια του ελέγχου του ηλεκτρικού εργαλείου. Περιγραφή του προϊόντος και της ισχύ-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδη- γίες χειρισμού. OBJ_BUCH-861-007.book Page 68 Thursday, April 28, 2016 1:35 PMΕλληνικά | 69 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το τρύπημα με κρούση σε μπετόν, τούβλα και πετρώματα καθώς και για ελαφρές καλε- μοδουλειές. Είναι επίσης κατάλληλο για το τρύπημα χωρίς κρού- ση σε ξύλο, μέταλλα και σε κεραμικά και πλαστικά υλικά. Δεξιο- αριστερόστροφα ηλεκτρικά εργαλεία με ηλεκτρονική ρύθμιση είναι επίσης κατάλληλα και για βιδώματα. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

1 Υποδοχή εργαλείου SDS-plus 2 Κάλυμμα προστασίας από σκόνη 3 Κέλυφος μανδάλωσης 4 Διακόπτης αλλαγής φοράς περιστροφής 5 Πλήκτρο ακινητοποίησης διακόπτη ON/OFF 6 Διακόπτης ON/OFF 7 Λαβή (μονωμένη επιφάνεια πιασίματος) 8 Πλήκτρο απομανδάλωσης για διακόπτη αναστολής κρού- σης/περιστροφής 9 Διακόπτης αναστολής κρούσης/περιστροφής 10 Πλήκτρο για ρύθμιση οδηγού βάθους 11 Οδηγός βάθους 12 Πρόσθετη λαβή (μονωμένη επιφάνεια πιασίματος) 13 Βίδα ασφαλείας για γραναζωτό τσοκ* 14 Γραναζωτό τσοκ* 15 Στέλεχος υποδοχής για τσοκ SDS-plus* 16 Άνοιγμα αναρρόφησης Saugfix* 17 Βίδα συγκράτησης Saugfix* 18 Οδηγός βάθους Saugfix* 19 Τηλεσκοπικός σωλήνας Saugfix* 20 Βίδα με μοχλό Saugfix* 21 Σωλήνας οδήγησης Saugfix* 22 Συγκρατήρας γενικής χρήσης με στέλεχος υποδοχής SDS- plus* *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN60745-2-6. Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ- μη ακουστικής πίεσης 91 dB(A). Στάθμη ακουστικής ισχύος 102 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745-2-6: Τρύπημα με κρούση σε μπετόν: a

Τρύπημα σε μέταλλο: a

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ- γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη- λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα- σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο- γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί- ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο- ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. Τεχνικά χαρακτηριστικά Περιστροφικό πιστολέτο GBH 2400 Αριθμός ευρετηρίου

Έλεγχος αριθμού στροφών

Αναστολή περιστροφής

Δεξιόστροφη/Αριστερόστροφη

Ονομαστική ισχύς W720 Αριθμός κρούσεων min

0–4000 Ισχύς μεμονωμένης κρούσης κατά EPTA-Procedure 05/2009 J2,7 Αριθμός στροφών min

0–900 Υποδοχή εργαλείου SDS-plus Διάμετρος λαιμού άξονα mm 50 Μέγιστη διάμετρος τρύπας: – σε μπετόν – σε τοίχο (με ποτηροκορόνα)

Βάρος σύμφωνα με EPTA-Procedure 01:2014 kg 2,7 Κατηγορία μόνωσης /II Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά μπο- ρεί να διαφέρουν. OBJ_BUCH-861-007.book Page 69 Thursday, April 28, 2016 1:35 PM70 | Ελληνικά 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Συναρμολόγηση Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Πρόσθετη λαβή Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συ- ναρμολογημένη την πρόσθετη λαβή 12. Μετακίνηση της πρόσθετης λαβής (βλέπε εικόνα A) Η πρόσθετη λαβή 12 μπορεί να ρυθμιστεί σε οποιαδήποτε θέση επιθυμείτε για να μπορέσετε έτσι να εργαστείτε άνετα και ανα-

– Γυρίστε το κάτω μέρος της πρόσθετης λαβής 12 με φορά αντίθετη της ωρολογιακής και οδηγήστε την πρόσθετη λαβή 12 στην επιθυμητή θέση. Ακολούθως γυρίστε το κάτω μέρος της πρόσθετης λαβής 12 με ωρολογιακή φορά μέχρι να σφί-

Να φροντίζετε, η ταινία σύσφιξης της πρόσθετης λαβής να μπει στην αντίστοιχη προβλεπόμενη αυλάκωση του περιβλήματος. Ρύθμιση βάθους τρυπήματος (βλέπε εικόνα B) Με τον οδηγό βάθους 11 μπορείτε να ρυθμίσετε το επιθυμητό βάθος τρυπήματος X. – Πατήστε το πλήκτρο ρύθμισης του βάθους τρυπήματος 10 και εισάγετε τον οδηγό βάθους στην πρόσθετη λαβή 12. Οι αυλακώσεις στον οδηγό βάθους 11 πρέπει να δείχνουν προς τα κάτω. – Ωθήστε το εργαλείο SDS-plus τέρμα στην υποδοχή εργαλεί- ου SDS-plus 1. Διαφορετικά η κινητικότητα του εργαλείου SDS-plus μπορεί να οδηγήσει σε λάθος ρύθμιση του βάθους τρυπήματος. – Τραβήξτε τον οδηγό βάθους προς τα έξω, μέχρι η απόσταση ανάμεσα στην αιχμή του τρυπανιού και την αιχμή του οδηγού βάθους να ανταποκρίνεται στο επιθυμητό βάθος τρυπήμα- τος X. Επιλογή τσοκ και εργαλείων Για το τρύπημα με κρούση και για το καλέμισμα χρειάζεστε ερ- γαλεία SDS-plus τα οποία τοποθετούνται στο τσοκ SDS. Για τρύπημα χωρίς κρούση σε ξύλα, μέταλλα και σε κεραμικά και πλαστικά υλικά καθώς και για βιδώματα πρέπει να χρησιμοποιεί- τε εργαλεία χωρίς SDS-plus (π.χ. τρυπάνια με κυλινδρικό στέ- λεχος). Για τα εργαλεία αυτά χρειάζεστε ή ένα ταχυτσόκ ή ένα γραναζωτό τσοκ. Αλλαγή γραναζωτού τσοκ Για να μπορέσετε να εργαστείτε με εργαλεία χωρίς SDS-plus (π.χ. τρυπάνια με κυλινδρικό στέλεχος) πρέπει να συναρμολο- γήσετε ένα κατάλληλο τσοκ (γραναζωτό τσοκ ή ταχυτσόκ, ειδικά εξαρτήματα). Συναρμολόγηση του γραναζωτού τσοκ (βλέπε εικόνα C) – Βιδώστε το στέλεχος υποδοχής SDS-plus 15 σε ένα γρανα- ζωτό τσοκ 14. Ασφαλίστε το γραναζωτό τσοκ 14 με τη βίδα ασφαλείας 13. Προσοχή: η βίδα ασφαλείας είναι αριστερόστροφη. Τοποθέτηση του γραναζωτού τσοκ (βλέπε εικόνα C) – Να καθαρίζετε και να λιπαίνετε ελαφρά το άκρο του στελέ- χους υποδοχής που μπαίνει στο γραναζωτό τσοκ. – Εισάγετε το γραναζωτό τσοκ με το στέλεχος υποδοχής με πε- ριστροφή στην υποδοχή εργαλείου μέχρι να μανδαλώσει αυ-

– Ελέγξτε τη μανδάλωση τραβώντας το γραναζωτό τσοκ. Αφαίρεση του γραναζωτού τσοκ –Ωθήστε το κέλυφος μανδάλωσης 3 προς τα πίσω και αφαιρέ- στε το γραναζωτό τσοκ 14. Αντικατάσταση εργαλείου Το κάλυμμα προστασίας από σκόνη 2 εμποδίζει ικανοποιητικά τη διείσδυση σκόνης τρυπήματος στην υποδοχή εργαλείου κατά τη διάρκεια της λειτουργίας. Όταν τοποθετείτε το εργαλείο πρέ- πει να προσέχετε, να μην υποστεί βλάβη το κάλυμμα προστασί- ας από σκόνη 2. Ένα χαλασμένο κάλυμμα προστασίας από σκόνη πρέπει να αντικαθίσταται αμέσως. Σας συμβουλεύουμε, η αντι- κατάσταση να διεξάγεται από το Service. Τοποθέτηση εργαλείου SDS-plus (βλέπε εικόνα D) Με το τσοκ SDS-plus μπορείτε να αλλάξετε το τοποθετημένο εργαλείο απλά και άνετα, χωρίς να χρησιμοποιήσετε άλλα εργα-

– Καθαρίζετε και λιπαίνετε ελαφρά το στέλεχος του εργαλεί-

– Τοποθετήσετε το εργαλείο στην υποδοχή εργαλείου γυρίζο- ντάς το μέχρι να μανδαλώσει από μόνο του. – Τραβήξτε το εργαλείο για να ελέγξετε τη μανδάλωση. Το εργαλείο SDS-plus ελεύθερα κινητό. Έτσι, στην περιστροφή χωρίς φορτίο, το τρυπάνι δεν περιστρέφεται ακριβώς κυκλικά. Αυτό, όμως, δεν επιδρά στην ακρίβεια τρυπήματος επειδή το τρυπάνι αυτοκεντράρεται. Αφαίρεση εργαλείου SDS-plus (βλέπε εικόνα E) –Ωθήστε το κέλυφος μανδάλωσης 3 προς τα πίσω και αφαιρέ- στε το εργαλείο. Τοποθέτηση εργαλείου χωρίς SDS-plus Υπόδειξη: Μη χρησιμοποιήσετε ποτέ εργαλεία χωρίς SDS-plus για τρύπημα με κρούση ή για καλέμισμα! Τα εργαλεία χωρίς SDS-plus και τα αντίστοιχα τσοκ καταστρέφονται όταν χρησιμο- ποιούνται για τρύπημα με κρούση και για καλέμισμα. – Τοποθετήστε το γραναζωτό τσοκ 14 (βλέπε «Αλλαγή γρανα- ζωτού τσοκ», σελίδα 70). – Ανοίξτε το γραναζωτό τσοκ 14 γυρίζοντάς το, μέχρι να μπο- ρέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργα-

– Τοποθετήστε το κλειδί του τσοκ στις αντίστοιχες τρύπες του τσοκ 14 και σφίξτε το εργαλείο γερά και ομοιόμορφα. – Γυρίστε το διακόπτη αναστολής κρούσης/περιστροφής 9 στη θέση «Τρύπημα». Αφαίρεση εργαλείου χωρίς SDS-plus – Γυρίστε με το κλειδί του τσοκ το κέλυφος του γραναζωτού τσοκ 14 με φορά αντίθετη της ωρολογιακής, μέχρι να μπορέ- σετε να αφαιρέσετε το τοποθετημένο εργαλείο. OBJ_BUCH-861-007.book Page 70 Thursday, April 28, 2016 1:35 PMΕλληνικά | 71 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) Αναρρόφηση με Saugfix (ειδικό εξάρτημα) Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογι- ές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλ- λα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυ- χόν παρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυα- σμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιού- νται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστα- τευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπε- ται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα δι- άφορα υπό κατεργασία υλικά. Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. Συναρμολόγηση του Saugfix (βλέπε εικόνα F) Για την αναρρόφηση σκόνης χρειάζεσθε ένα Saugfix (ειδικό εξάρτημα). Όταν τρυπάτε το Saugfix οπισθοχωρεί, ενώ ταυτό- χρονα ένα ενσωματωμένο ελατήριο πιέζει την κεφαλή του Saugfix σφιχτά επάνω στην επιφάνεια. – Πατήστε το πλήκτρο για τη ρύθμιση βάθους 10 και αφαιρέ- στε τον οδηγό βάθους 11. Πατήστε πάλι το πλήκτρο 10 και τοποθετήστε το Saugfix από μπροστά στην πρόσθετη λαβή

– Συνδέστε ένα σωλήνα αναρρόφησης (με διάμετρο 19 mm, ειδικό εξάρτημα) στο άνοιγμα αναρρόφησης 16 του Saugfix. Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό. Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξη- ρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες

Ρύθμιση του βάθους κοπής στο Saugfix (βλέπε εικόνα G) Μπορείτε να ρυθμίσετε το επιθυμητό βάθος τρυπήματος X επί- σης και στο συναρμολογημένο Saugfix. – Ωθήστε το εργαλείο SDS-plus τέρμα στην υποδοχή εργαλεί- ου SDS-plus 1. Διαφορετικά η κινητικότητα του εργαλείου SDS-plus μπορεί να οδηγήσει σε λάθος ρύθμιση του βάθους τρυπήματος. – Λύστε τη βίδα με μοχλό 20 στο Saugfix. – Τοποθετήστε το ηλεκτρικό εργαλείο, χωρίς να το θέσετε προηγουμένως σε λειτουργία, γερά επάνω στη θέση που θέ- λετε να τρυπήσετε. Το τοποθετημένο εργαλείο SDS-plus πρέπει να ακουμπήσει επάνω στην επιφάνεια. – Μετατοπίστε το σωλήνα οδήγησης 21 του Saugfix μέσα στο συγκρατήρα του, μέχρι η κεφαλή του Saugfix να ακουμπήσει επάνω στην επιφάνεια που πρόκειται να τρυπήσετε. Μην ωθήσετε το σωλήνα οδήγησης 21 παραπάνω από όσο πρέπει έξω από τον τηλεσκοπικό σωλήνα 19, για να παραμείνει ορα- τό επάνω στον τηλεσκοπικό σωλήνα 19 ένα όσο το δυνατό πιο μεγαλύτερο κομμάτι της κλίμακας. – Σφίξτε πάλι καλά τη βίδα με μοχλό 20. Λύστε τη βίδα συγκρά- τησης 17 στον οδηγό βάθους του Saugfix. – Μετατοπίστε τον οδηγό βάθους 18 επάνω στον τηλεσκοπικό σωλήνα 19, ώστε η απόσταση X που δείχνεται στην εικόνα να αντιστοιχεί στο επιθυμητό βάθος τρυπήματος. – Σφίξτε καλά τη βίδα συγκράτησης 17 σ΄ αυτήν τη θέση.

Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρι- κής πηγής πρέπει να ταυτίζεται με την τάση που είναι αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρι- κού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230 V λειτουργούν και με τάση 220 V. Ρύθμιση του τρόπου λειτουργίας Με το διακόπτη αναστολής κρούσης/περιστροφής 9 επιλέγετε τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Υπόδειξη: Να αλλάζετε τον τρόπο λειτουργίας μόνο όταν το ηλεκτρικό εργαλείο βρίσκεται εκτός λειτουργίας! Διαφορετικά το ηλεκτρικό εργαλείο μπορεί να υποστεί ζημιά. – Για να αλλάξετε τον τρόπο λειτουργίας πατήστε το κουμπί απομανδάλωσης 8 και γυρίστε το διακόπτη αναστολής κρού- σης/περιστροφής 9 στην επιθυμητή θέση, μέχρι να ακούσε- τε ότι μανδάλωσε. Ρύθμιση φοράς περιστροφής Με το διακόπτη αλλαγής φοράς περιστροφής 4 μπορείτε ν’ αλ- λάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 6 είναι πατη-

Δεξιόστροφη κίνηση: Γυρίστε το διακόπτη αλλαγής φοράς περιστροφής 4, και στις δυο πλευρές, τέρμα στη θέση . Θέση για τρύπημα με κρούση σε μπετόν ή πέ-

Θέση για τρύπημα χωρίς κρούση σε ξύλα, μέ- ταλλα και σε κεραμικά και πλαστικά υλικά κα- θώς και για βιδώματα Θέση Vario-Lock για ρύθμιση της θέσης κα-

Σε αυτήν τη θέση ο διακόπτης αναστολής κρούσης/περιστροφής 9 δεν μανδαλώνει. Θέση για καλέμισμα OBJ_BUCH-861-007.book Page 71 Thursday, April 28, 2016 1:35 PM72 | Ελληνικά 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Αριστερόστροφη κίνηση: Γυρίστε το διακόπτη αλλαγής φοράς περιστροφής 4, και στις δυο πλευρές, τέρμα στη

Για τρύπημα με κρούση, για τρύπημα και για καλέμισμα πρέπει να ρυθμίζετε πάντοτε τη δεξιόστροφη κίνηση. Θέση σε λειτουργία κι εκτός λειτουργίας –Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ON/OFF 6. –Για να μανδαλώσετε το διακόπτη ON/OFF κρατήστε τον πα- τημένο και πατήστε επίσης και το πλήκτρο μανδάλωσης 5. –Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφήστε το διακόπτη ON/OFF 6 ελεύθερο. Αν ο διακόπτης ON/OFF 6 είναι μανδαλωμένος πατήστε τον πρώτα και ακο- λούθως αφήστε τον ελεύθερο. Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό- κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια. Ρύθμιση αριθμού στροφών/κρούσεων Μπορείτε να ρυθμίσετε τον αριθμό στροφών/κρούσεων του ευ- ρισκόμενου σε λειτουργία ηλεκτρικού εργαλείου αδιαβάθμι- στα, ανάλογα με την πίεση που ασκείστε στο διακόπτη ON/OFF

Ελαφριά πίεση του διακόπτη ON/OFF 6 έχει σαν αποτέλεσμα μι- κρή αύξηση του αριθμού στροφών/κρούσεων. Ο αριθμός στρο- φών/κρούσεων αυξάνει με αύξηση της πίεσης του διακόπτη. Συμπλέκτης υπερφόρτισης Σε περίπτωση που το εξάρτημα σφηνώσει ή προσκρού- σει κάπου, διακόπτεται η μετάδοση κίνησης στον άξονα. Να κρατάτε, λόγω των εμφανιζόμενων δυνάμεων, το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να παίρνετε με το σώμα σας σταθερή στάση. Όταν μπλοκάρει το ηλεκτρικό εργαλείο θέστε το εκτός λειτουργίας και λύστε το τοποθετημένο εργαλείο. Όταν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία με μπλο- καρισμένο το εργαλείο τρυπήματος δημιουργούνται ισχυρές αντιδραστικές δυνάμεις (κλοτσήματα). Υποδείξεις εργασίας Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Αλλαγή της θέσης καλεμιού (Vario-Lock) Μπορείτε να μανδαλώσετε το καλέμι σε 36 θέσεις. Έτσι μπο- ρείτε να πάρετε την καλύτερη δυνατή θέση εργασίας. – Τοποθετήστε το καλέμι στην υποδοχή εργαλείου. – Γυρίστε το διακόπτη κρούσης/περιστροφής 9 στη θέση «Vario-Lock» (βλέπε «Ρύθμιση του τρόπου λειτουργίας», σελίδα 71). – Γυρίστε την υποδοχή εργαλείου στην επιθυμητή θέση καλε-

– Γυρίστε το διακόπτη αναστολής κρούσης/περιστροφής 9 στη θέση «Καλέμισμα». Έτσι μανδαλώνει η υποδοχή εργαλείου. – Για το καλέμισμα επιλέξτε δεξιόστροφη κίνηση. Τοποθέτηση κατσαβιδολαμών (βλέπε εικόνα H) Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το πα- ξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Πε- ριστρεφόμενα εργαλεία μπορεί να γλιστρήσουν. Για να μπορέσετε να χρησιμοποιήσετε τις κατασαβιδόλαμες χρειάζεστε ένα συγκρατήρα γενικής χρήσης 22 με στέλεχος υποδοχής SDS-plus (ειδικό εξάρτημα). – Να καθαρίζετε και να λιπαίνετε ελαφρά το άκρο του στελέ- χους υποδοχής που μπαίνει στο γραναζωτό τσοκ. – Τοποθετήστε το συγκρατήρα γενικής χρήσης, γυρίζοντάς τον, στην υποδοχή εργαλείου μέχρι να μανδαλώσει από μό-

– Ελέγξτε τη μανδάλωση με τράβηγμα του συγκρατήρα γενι- κής χρήσης. – Τοποθετήστε την κατσαβιδόλαμα στο συγκρατήρα γενικής χρήσης. Να χρησιμοποιείτε μόνο κατσαβιδόλαμες που ταιρι- άζουν στις κεφαλές των αντίστοιχων βιδών. – Για να αφαιρέσετε το συγκρατήρα γενικής χρήσης ωθήστε το κέλυφος μανδάλωσης 3 προς τα πίσω και αφαιρέστε το συ- γκρατήρα γενικής χρήσης 22. Συντήρηση και Service Συντήρηση και καθαρισμός Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε δι- ακινδύνευση της ασφάλειας. Ένα χαλασμένο κάλυμμα προστασίας από σκόνη πρέπει να αντικαθίσταται αμέσως. Σας συμβουλεύουμε, η αντι- κατάσταση να διεξάγεται από το Service. – Να καθαρίζετε την υποδοχή εργαλείου 1 μετά από κάθε χρή-

Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα- κίδα τύπου του προϊόντος.

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέ- πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτι-

Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις παλαιές ηλεκτρι- κές και ηλεκτρονικές συσκευές και τη μετα- φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι- κά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περι-
