РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBH 2400 Professional BOSCH

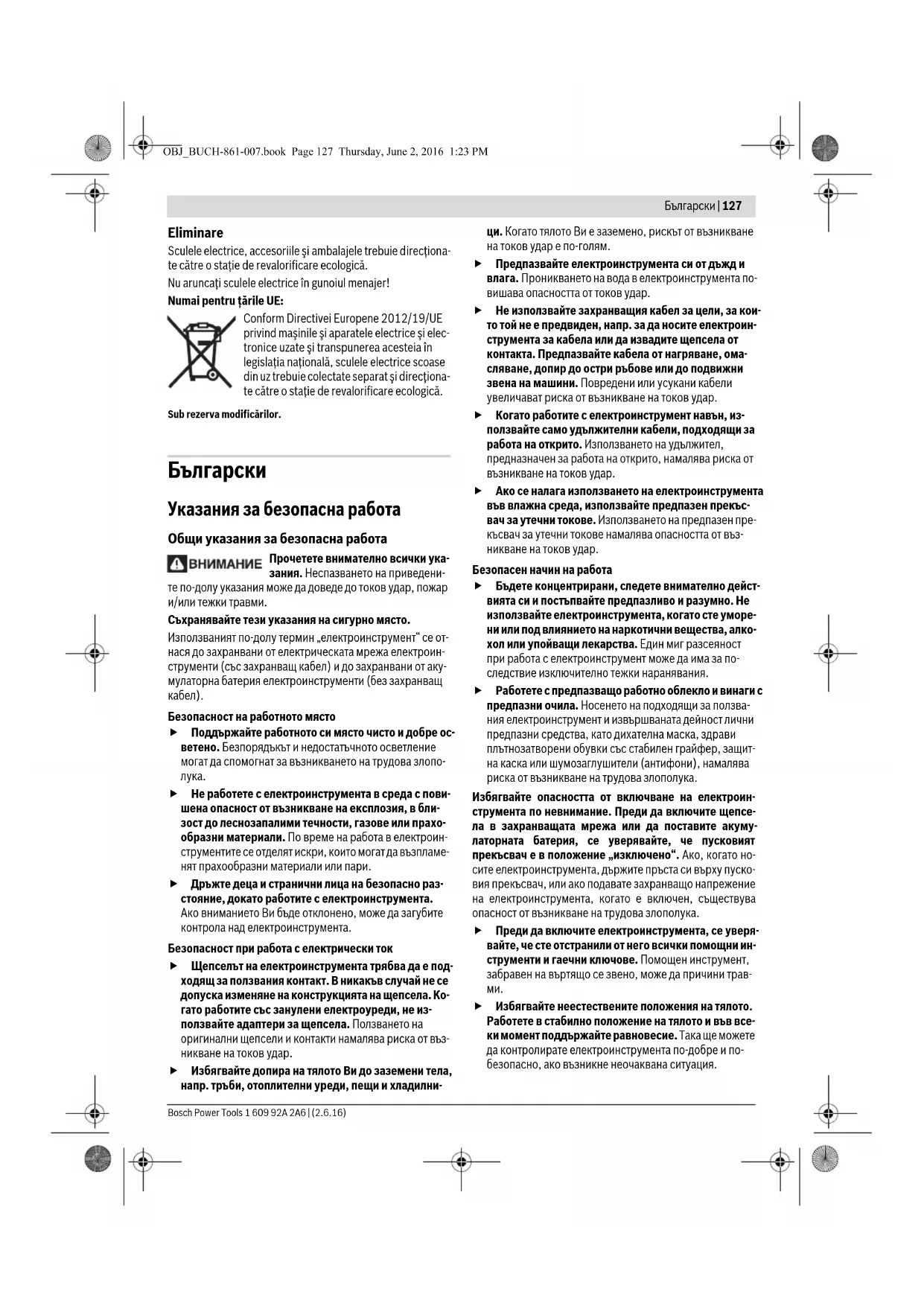

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин „електроинструмент“ се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щепсе- ла в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение „изключено“. Ако, когато но- сите електроинструмента, държите пръста си върху пуско- вия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука. Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. OBJ_BUCH-861-007.book Page 127 Thursday, June 2, 2016 1:23 PM128 | Български 1 609 92A 2A6 | (2.6.16) Bosch Power Tools Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа с къртачи Работете с шумозаглушители. Въздействието на шум може да предизвика загуба на слух. Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Когато по време на работа съществува опасност ра- ботният инструмент или винта да попаднат на скрити под повърхността електрически проводници под на- прежение или да засегнат захранващия кабел на електроинструмента, допирайте електроинстру- мента само до изолираните повърхности на ръкох- ватките. При контакт с проводник под напрежение то може да се предаде по металните повърхности на елек- троинструмента и това да предизвика токов удар. Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдител- но дружество. Влизането в съприкосновение с про- водници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да дове- де до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да пре- дизвика токов удар. По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, дока- то четете ръководството за експлоатация, я оставете отво-

OBJ_BUCH-861-007.book Page 128 Thursday, June 2, 2016 1:23 PMБългарски | 129 Bosch Power Tools 1 609 92A 2A6 | (2.6.16) Предназначение на електроинструмента Електроинструмент е предназначен за ударно пробиване в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно пробива- не в дървесни материали, метали, керамични материали и пластмаси. Електроинструменти с електронно управле- ние и дясна и лява посока на въртене са подходящи също така и за завиване/развиване. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Патронник SDS-plus 2 Противопрахова капачка 3 Застопоряваща втулка 4 Превключвател за посоката на въртене 5 Застопоряващ бутон за пусковия прекъсвач 6 Пусков прекъсвач 7 Ръкохватка (Изолирана повърхност за захващане) 8 Бутон за освобождаване на превключвателя „Уда- ри/Спиране на въртенето“ 9 Превключвател „Удари/Спиране на въртенето“ 10 Бутон за регулиране на дълбочинния ограничител 11 Дълбочинен ограничител 12 Спомагателна ръкохватка (Изолирана повърхност за

13 Осигурителен винт за патронник със зъбен венец* 14 Патронник със зъбен венец* 15 Опашка SDS-plus за патронника* 16 Прахоуловителен отвор на приставката за прахоула-

17 Застопоряващ винт на приставката за прахоулавяне* 18 Дълбочинен ограничител на приставката за прахоула-

19 Телескопична тръба на приставката за прахоулавяне* 20 Винт с крилчата глава на приставката за прахоулавяне* 21 Направляваща тръба на приставката за прахоулавяне* 22 Универсално гнездо с опашка SDS-plus* *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN60745-2-6. Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 91 dB(A); мощност на звука 102 dB(A). Неопределеност K=3 dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745-2-6: Ударно пробиване в бетон: a

Завиване/развиване: a

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки. Технически данни Перфоратор GBH 2400 Каталожен номер

Регулиране на скоростта на

Спиране на въртенето

Въртене надясно/наляво

Номинална консумирана

0–4000 Енергия на единичен удар съ- гласно EPTA-Procedure 05/2009 J2,7 Скорост на въртене min

0–900 Гнездо эа работен инструмент SDS-plus Диаметър на шийката на вала mm 50 Данните се отнасят до номинално напрежение [U] 230 V. При раз- лично напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. OBJ_BUCH-861-007.book Page 129 Thursday, June 2, 2016 1:23 PM130 | Български 1 609 92A 2A6 | (2.6.16) Bosch Power Tools

Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Спомагателна ръкохватка Използвайте електроинструмента си само с монти- рана спомагателна ръкохватка 12. Накланяне на спомагателната ръкохватка (вижте фиг. А) Можете да поставяте спомагателната ръкохватка 12 прак- тически в произволна позиция, за да си осигурите удобна и безопасна позиция на работа. – Завъртете долната ръкохватка на спомагателната ръ- кохватка 12 в посока, обратна на часовниковата стрел- ка и наклонете спомагателната ръкохватка 12 в желана- та позиция. След това затегнете отново долната ръкох- ватка на спомагателната ръкохватка 12, като я завър- тите по посока на часовниковата стрелка. Внимавайте захващащата лента на спомагателната ръкох- ватка да попадне в предвидения за целта канал в корпуса. Настройване на дълбочината на пробиване (вижте фиг. В) С помощта на дълбочинния ограничител 11 пред- варително може да бъде установена дълбочината на про- биване X. – Натиснете бутона за дълбочинния ограничител 10 и по- ставете ограничителя в гнездото в спомагателната ръ- кохватка 12. Награпената повърхност на дълбочинния ограничител 11 трябва да е обърната надолу. – Вкарайте работния инструмент с опашка SDS-plus до упор в патронника SDS-plus 1. В противен случай въз- можността за изместване на работния инструмент с опашка SDS-plus може да доведе до неправилно на- стройване на дълбочината на пробиване. – Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X. Избор на патронника и работните инструменти При ударно пробиване и къртене се нуждаете от инстру- менти с опашка SDS-plus, които се поставят в патронника SDS-plus. За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завива- не/развиване се използват инструменти, чиято опашка не е SDS-plus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник за бързо захваща- не, респ. патронник със зъбен венец. Смяна на патронника със зъбен венец За да можете да работите с инструменти без опашка SDS- plus (напр. свредла с цилиндрична опашка), трябва да монтирате подходящ патронник (патронник със зъбен ве- нец, респ. патронник за бързо захващане, не са включени в окомплектовката). Монтиране на патронника със зъбен венец (вижте фиг. C) – Навийте опашката SDS-plus 15 в патронник със зъбен венец 14. Застопорете патронника със зъбен венец 14 с винта 13. Внимавайте, осигурителният винт е с ля-

Монтиране на патронник със зъбен венец (вижте фиг. C) – Почистете края на опашката и го смажете леко. – Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване ав-

– Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате. Демонтиране на патронник със зъбен венец – Преместете застопоряващата втулка 3 назад и извадете патронника със зъбен венец 14. Смяна на работния инструмент Противопраховата капачка 2 ограничава силно прониква- нето на отделящия се при къртене прах в патронника. При поставяне на работния инструмент внимавайте да не по- вредите противопраховата капачка 2. Повредена противопрахова капачка трябва да се за- мени веднага. Препоръчва се това да бъде извърше- но в оторизиран сервиз за електроинструменти. Поставяне на работен инструмент с опашка SDS-plus (вижте фиг. D) С патронник SDS-plus можете да заменяте работния ин- струмент лесно и удобно без използване на спомагателни инструменти. – Почистете опашката на работния инструмент и я смаже-

– Вкарайте работния инструмент в патронника със завър- тане, докато бъде захванат автоматично. – Уверете се чрез издърпване, че е захванат здраво. Съгласно принципа си на действие работният инструмент с опашка SDS-plus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. То обаче не Макс. диаметър на пробивания

– Дървесни материали

Маса съгласно EPTA-Procedure 01:2014 kg 2,7 Клас на защита /II Перфоратор GBH 2400 Данните се отнасят до номинално напрежение [U] 230 V. При раз- лично напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. OBJ_BUCH-861-007.book Page 130 Thursday, June 2, 2016 1:23 PMБългарски | 131 Bosch Power Tools 1 609 92A 2A6 | (2.6.16) се отразява на точността на пробивания отвор, тъй като при пробиване свредлото се самоцентрова. Изваждане на работен инструмент с опашка SDS-plus (вижте фиг. Е) – Дръпнете застопоряващата втулка 3 назад и извадете работния инструмент. Поставяне на работни инструменти без опашка SDS- plus Упътване: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно проби- ване и къртене инструменти без опашка SDS-plus и па- тронникът се повреждат. – Поставете патронник със зъбен венец 14 (вижте „Смяна на патронника със зъбен венец“, страница 130). – Чрез завъртане наляво отворете патронника със зъбен венец 14, толкова, че работният инструмент да може да бъде поставен. – Вкарайте ключа на патронника в предназначените за целта отвори на патронника със зъбен венец 14 и затег- нете инструмента равномерно, като използвате и трите

– Завъртете превключвателя за ударно проби- ване/спиране на въртенето 9 в позицията „пробиване“. Изваждане на работни инструменти без опашка SDS- plus – Завъртете втулката на патронника със зъбен венец 14 обратно на часовниковата стрелка с помощта на спе- циализирания ключ, докато работният инструмент мо- же да бъде изваден. Прахоулавяне с приставката за прахоулавяне (допълнително приспособление) Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболя- вания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра- ботване на бук и дъб, се считат за канцерогенни, особе- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обу- чени квалифицирани лица. – По възможност използвайте подходяща за обработ- вания материал система за прахоулавяне. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Монтиране на приставката за прахоулавяне (вижте фиг. F) За прахоулавяне е необходимо да поставите специалната приставка за прахоулавяне (не е включена в окомплектов- ката). При пробиване тя се отдръпва назад, така че главата на приставката допира постоянно плътно до основата. – Натиснете бутона за дълбочинния ограничител 10 и де- монтирайте дълбочинния ограничител 11. Натиснете отново бутона 10 и поставете приставката за прахоула- вяне отпред в спомагателната ръкохватка 12. – Включете шланг на прахосмукачка (диаметър 19 mm, не е включен в окомплектовката) към отвора за прахо- улавяне 16 на приставката. Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана пра- хосмукачка. Настройване на дълбочината на пробиване с приставка за прахоулавяне (вижте фигура G) Можете да фиксирате желаната дълбочина на пробиване X също и с монтирана приставка за прахоула-

– Вкарайте работния инструмент с опашка SDS-plus до упор в патронника SDS-plus 1. В противен случай въз- можността за изместване на работния инструмент с опашка SDS-plus може да доведе до неправилно на- стройване на дълбочината на пробиване. – Развийте винта с крилчата глава 20 на приставката за прахоулавяне. – Без да включвате електроинструмента, го поставете на мястото, където ще пробивате. При това работният ин- струмент с опашка SDS-plus трябва да се допира до по- върхността. – Изместете направляващата тръба 21 на приставката за прахоулавяне в държача й така, че главата на пристав- ката да допира до повърхността, която ще пробивате. Не премествайте направляващата тръба 21 към телес- копичната тръба 19 повече, отколкото е необходимо, така че да остане видима възможно по-голяма част от скалата на телескопичната тръба 19. – Затегнете отново винта с крилчата глава 20 Развийте застопоряващия винт 17 на дълбочинния ограничител на приставката за прахоулавяне. – Изместете дълбочинния ограничител 18 на те- лескопичната тръба 19, така, че показаното на фигура- та разстояние X да от говаря на желаната от Вас дълбо- чина на пробиване. – Затегнете застопоряващия винт 17 в тази позиция. Работа с електроинструмента Пускане в експлоатация Внимавайте за напрежението на захранващата мре- жа! Напрежението на захранващата мрежа трябва да съответства на данните, посочени на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V. OBJ_BUCH-861-007.book Page 131 Thursday, June 2, 2016 1:23 PM132 | Български 1 609 92A 2A6 | (2.6.16) Bosch Power Tools Избор на режима на работа Изберете режима на работа на електроинструмента с по- мощта на превключвателя ударно пробиване/спиране на въртенето 9. Упътване: Сменяйте режима на работа само при изклю- чен електроинструмент! В противен случай електроин- струментът може да бъде повреден. – За смяна на режима на работа натиснете осво- бождаващия бутон 8 и завъртете превключвателя удар- но пробиване/спиране на въртенето 9 в желаната пози- ция, докато усетите попадането му в позиция с отчетли- во прещракване. Избор на посоката на въртене С помощта на превключвателя 4 можете да сменяте посо- ката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач 6. Въртене надясно: завъртете превключвателя за посо- ката на въртене 4 от двете страни до упор в позиция

Въртене наляво: завъртете превключвателя за посо- ката на въртене 4 от двете страни до упор в позиция

При ударно пробиване, пробиване и къртене установя- вайте винаги дясна посока на въртене. Включване и изключване –За включване на електроинструмента натиснете пу- сковия прекъсвач 6. –За застопоряване на пусковия прекъсвач го задръжте натиснат и едновременно натиснете бутона 5. –За изключване на електроинструмента отпуснете пу- сковия прекъсвач 6. Ако пусковият прекъсвач 6 е за- стопорен, първо го натиснете краткотрайно и след това го отпуснете. За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате. Регулиране на скоростта на въртене/честотата на уда-

В зависимост от силата на натискане на пусковия прекъс- вач 6 можете безстепенно да регулирате скоростта на вър- тене/честотата на ударите на работещия електроинстру-

Лекият натиск върху пусковия прекъсвач 6 предизвиква малка скорост на въртене/ниска честота на ударите. С уве- личаване на натиска се увеличава и скоростта на въртене, респ. честотата на ударите. Предпазен съединител Ако работният инструмент се заклини, задвижване- то към вала на електроинструмента се прекъсва. По- ради възникващите при това сили на реакцията дръ- жте електроинструмента винаги здраво с двете ръ- це и заемайте стабилно положение на тялото. Ако работният инструмент се заклини, изключете електроинструмента и освободете работния инстру- мент. При включване на електроинструмента, дока- то работният инструмент е блокиран, възникват го- леми реакционни моменти. Указания за работа Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Промяна на позицията на секача (Vario-Lock) Можете да застопорите секача в 36 различни позиции. По този начин можете винаги да работите в оптималната ра- ботна позиция. – Поставете в патронника секач. – Завъртете превключвателя ударно пробиване/спиране на въртенето 9 в позицията „Vario-Lock“ (вижте „Избор на режима на работа“, страница 132). – Завъртете патронника в желаната позиция. – Завъртете превключвателя ударно пробиване/спиране на въртенето 9 в позицията „къртене“. С това патронни- кът се фиксира в текущата си позиция. – При къртене установете дясна посока на въртене. Поставяне на накрайници за завиване (битове) (вижте фигура H) Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се ра- ботен инструмент може да се изметне. За използване на накрайници за завиване (битове) се нуж- даете от универсално гнездо 22 с опашка SDS-plus (не е включено в окомплектовката). – Почистете края на опашката и го смажете леко. – Вкарайте универсалното гнездо в патронника със за- въртане, докато бъде захванато автоматично. – Уверете се, че гнездото е захванато правилно, като оп- итате да го издърпате. Позиция за ударно пробиване в бетон или каменни материали Позиция за безударно пробиване в дър- весни материали, метали, керамични ма- териали и пластмаси, както и за завиване/развиване Позиция Vario-Lock за фиксиране на по- зицията за къртене Превключвателят ударно проби- ване/спиране на въртенето 9 не се фикси- ра в тази позиция. Позиция за къртене OBJ_BUCH-861-007.book Page 132 Thursday, June 2, 2016 1:23 PMМакедонски | 133 Bosch Power Tools 1 609 92A 2A6 | (2.6.16) – Поставете накрайник за завиване (бит) в уни- версалното гнездо. Използвайте само накрайници, подходящи за главите на съответните винтове. – За демонтиране на универсалното гнездо 3 преместете застопоряващата втулка назад и извадете гнездото 22 от патронника. Поддържане и сервиз Поддържане и почистване Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Бош, за да се запази нивото на безопасност на електроинструмента. Повредена противопрахова капачка трябва да се за- мени веднага. Препоръчва се това да бъде извърше- но в оторизиран сервиз за електроинструменти. – Почиствайте патронника 1 след всяко ползване. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при битовите отпадъ-

Само за страни от ЕС: Съгласно Директивата на ЕС 2012/19/EC относно бракувани електрически и елек- тронни устройства и утвърждаването й като национален закон електроинстру- ментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотво- ряване на съдържащите се в тях вторични суровини. Правата за изменения запазени.
