BRUGSANVISNING GBH 2400 Professional BOSCH

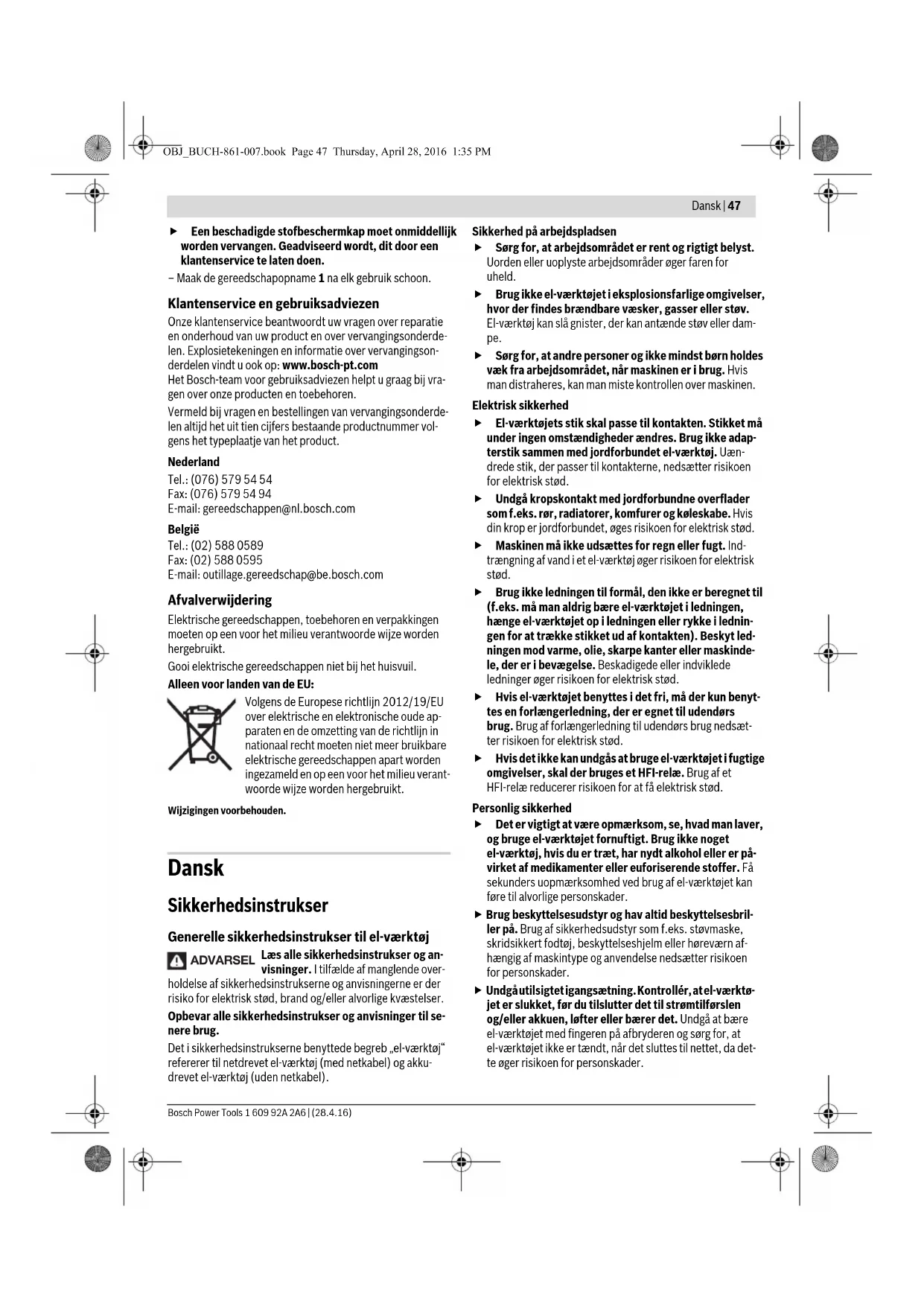

Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Ekstrahåndtag Brug altid el-værktøjet med ekstrahåndtaget 12. Ekstra håndgreb svinges (se Fig. A) Du kan svinge ekstrahåndtaget 12 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt. – Drej det nederste grebstykke på ekstrahåndtaget 12 mod venstre (imod uret) og sving ekstrahåndtaget 12 i den øn- skede position. Drej herefter det nederste grebstykke på ekstrahåndtaget 12 mod højre (med uret) igen. Sørg for, at spændebåndet til ekstrahåndtaget ligger i den dertil indrettede not på huset. Indstil boredybde (se Fig. B) Med dybdeanslaget 11 kan den ønskede boredybde X fast- lægges. – Tryk på tasten til indstilling af dybdeanslag 10 og sæt dyb- deanslaget ind i ekstrahåndtaget 12. Den riflede side på dybdeanslaget 11 skal pege nedad. – Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholde- ren SDS-plus 1. Ellers kan SDS-plus-værktøjets bevæge- lighed føre til en forkert indstilling af boredybden. – Træk dybdeanslaget så meget ud, at afstanden mellem bo- rets spids og dybdeanslagets spids svarer til den ønskede boredybde X. Borepatron og værktøj vælges Til hammerboring og mejsling har man brug for SDS-plus- værktøj, der kan sættes i SDS-plus-borepatronen. Til boring uden slag i træ, metal, keramik og plast samt til skru- ning anvendes værktøj uden SDS-plus (f.eks. bor med cylin- drisk skaft). Til sådant værktøj skal der bruges en selvspæn- dende borepatron hhv. en tandkransborepatron. Borehammer GBH 2400 Typenummer

0–900 Værktøjsholderen SDS-plus Diameter spindelhals mm 50 Borediameter max.: –Beton –Murværk (med hulborekrone) –Stål –Træ

Vægt svarer til EPTA-Procedure 01:2014 kg 2,7 Beskyttelsesklasse /II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-velser kan variere ved afvigende spændinger og i landespecifikke udfø-relser. OBJ_BUCH-861-007.book Page 49 Thursday, April 28, 2016 1:35 PM50 | Dansk 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Tandkransborepatron skiftes Arbejde med værktøj uden SDS-plus (f.eks. bor med cylin- drisk skaft) kræver, at der monteres en egnet borepatron (tandkrans- eller hurtigspændeborepatron, tilbehør). Tandkransborepatron monteres (se Fig. C) – Skru SDS-plus-holdeskaftet 15 ind i tandkransborepatro- nen 14. Sikre tandkransborepatronen 14 med sikrings- skruen 13. Vær opmærksom på, at sikringsskruen har et venstregevind. Tandkransborepatron sættes i (se Fig. C) – Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den. – Sæt tandkransborepatronen med holdeskaftet drejende ind i værktøjsholderen, til den fastlåses af sig selv. – Kontrollér at borepatronen sidder rigtigt ved at trække i tandkransborepatronen. Tandkransborepatron tages ud – Skub låsekappen 3 bagud og tag tandkransborepatronen 14 af. Værktøjsskift Støvbeskyttelseskappen 2 forhindrer i stort omfang, at bore- støv trænger ind i værktøjsholderen under brug. Når værktø- jet sættes i, skal man være opmærksom på, at støvbeskyttel- seskappen 2 ikke beskadiges. En beskadiget støvbeskyttelseskappe skal skiftes med det samme. Det anbefales, at få dette gjort af en servi- cetekniker. SDS-plus-indsatsværktøj sættes i (se Fig. D) SDS-plus-borepatronen bruges til at skifte indsatsværktøj nemt og hurtigt uden brug af ekstra værktøj. – Rengør istikningsenden på indsatsværktøjet og smør et tyndt lag fedt på den. – Sæt indsatsværktøjet drejende ind i værktøjsholderen, til det fastlåses af sig selv. – Kontrollér at værktøjet sidder rigtigt fast ved at trække i lå- sen. SDS-plus-indsatsværktøjet er systembetinget frit bevægeligt. Derved opstår en rundløbafvigelse i tomgang. Dette påvirker ikke borehullets nøjagtighed, da boret centrerer sig af sig selv under borearbejdet. SDS-plus-indsatsværktøj tages ud (se Fig. E) – Skub låsekappen 3 bagud og tag indsatsværktøjet ud. Indsatsværktøj uden SDS-plus sættes i Bemærk: Brug ikke værktøjer uden SDS-plus til hammerbo- ring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling. – Sæt en tandkransborepatron 14 i (se „Tandkransborepa- tron skiftes“, side 50). – Åben tandkransborepatronen 14 ved at dreje på den, ind- til værktøjet kan sættes i. Sæt værktøjet i. – Stik borepatronnøglen i de pågældende boringer på tand- kransborepatronen 14 og spænd værktøjet jævnt. – Drej slag-/drejestop-kontakten 9 i position „Boring“. Indsatsværktøj uden SDS-plus tages ud – Drej kappen på tandkransborepatronen 14 til venstre vha. borepatronnøglen, til indsatsværktøjet kan tages ud. Støvopsugning med sugfix (tilbehør) Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materia- let. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Sugfix monteres (se Fig. F) Til støvopsugningen benyttes et sugfix (tilbehør). Under bore- arbejdet fjedrer sugfix tilbage, så sugfix-hovedet altid holdes tæt mod undergrunden. – Tryk på tasten til dybdeanslagsindstillingen 10 og tag dyb- deanslaget ud 11. Tryk på tasten 10 igen og sæt sugfix for- fra ind i ekstrahåndtaget 12. – Tilslut en opsugningsslange (diameter 19 mm, tilbehør) til opsugningsåbningen 16 på sugfix. Støvsugeren skal være egnet til det materiale, som skal opsu- ges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Boredybde indstilles på sugfix (se Fig. G) Den ønskede boredybde X kan også fastlægges, når sugfix er monteret. – Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholde- ren SDS-plus 1. Ellers kan SDS-plus-værktøjets bevæge- lighed føre til en forkert indstilling af boredybden. – Løsne vingeskruen 20 på sugfix. – Anbring el-værktøjet fast det sted, der skal bores i, uden at tænde for værktøjet. SDS-plus-indsatsværktøjet skal be- finde sig på fladen. – Forskyd føringsrøret 21 på sugfix på en sådan måde, at sugfix-hovedet hviler på den flade, der skal bores i. Skub ikke føringsrøret 21 mere end nødvendigt hen over tele- skoprøret 19, så en så stor del af skalaen forbliver synlig på teleskoprøret 19. – Spænd vingeskruen 20 igen. Løsne klemmeskruen 17 på dybdeanslaget på sugfix. – Forskyd dybdeanslaget 18 på teleskoprøret 19 på en så- dan måde, at den afstand X, der vises på billedet, er i over- ensstemmelse med den ønskede boredybde. –Spænd klemmeskruen 17 i denne position. OBJ_BUCH-861-007.book Page 50 Thursday, April 28, 2016 1:35 PMDansk | 51 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Indstil funktion Med slag-/drejestop-kontakten 9 vælges funktionen til el-værktøjet. Bemærk: Ændre kun funktionen, når el-værktøjet er slukket! Ellers kan el-værktøjet blive beskadiget. –Funktionen ændres ved at trykke på sikkerhedstastenkon- takten 8 og dreje slag-/drejestop-kontakten 9 i den ønske- de position, til den går hørbart i indgreb. Indstil drejeretning Med retningsomskifteren 4 kan du ændre el-værktøjets dreje- retning. Ved nedtrykket start-stop-kontakt 6 er dette ikke mu- ligt. Højreløb: Drej retningsomskifteren 4 på begge sider i po- sition . Venstreløb: Drej retningsomskifteren 4 på begge sider i position . Stil altid drejeretningen til hammerboring, boring og mejsling på højreløb. Tænd/sluk – El-værktøjet tændes ved at trykke på start-stop-kontakten
